1 Luento 9 (verkkoluento 9) Järjestelmän ulkoinen muisti I/O Muistihierarkia Kiintolevyt I/O:n toteutus 1

2 Muistihierarkia Ulkoinen muisti (levymuisti) on halvempaa toteuttaa per tavu Ulkoinen muisti on paljon hitaampaa kuin sisäinen muisti Aika/tila optimointi Fig 4.1 [Stal13] suuret tietomäärät täytyy (kannattaa) kustannussyistä pitää ulkoisessa muistissa pienet tietomäärät täytyy (kannattaa) tehokkuussyistä pitää sisäisessä muistissa Kaiken viitatun tiedon tulee suoritusaikana olla sisäisessä muistissa tai vielä lähempänä suoritinta! Suoritin ei voi odottaa viitattua tt tietoa t kovin kauan aikaa 2

3 Osa muistihierarkiaa Vastaus Vs usoge ongelmaan Virtuaalimuisti Kuinka muisti, joka on yhtä suuri kuin levymuisti ja yhtä nopea kuin keskusmuisti? Kaksitasoinen: Keskusmuistissa on kulloinkin käytössä ä olevat alueet Levyllä on kaikki tiedot Kopiointi tarvittaessa Sivunpuutoskeskeytys (viitattu tieto ei ole keskusmuistissa) muisti väylä ohjain levy 3

4 Virtuaalimuistin toteutus Toteutustavat kanta- ja rajarekisterit sivutus, (segmentointi ja sivuttava segmentointi) Pääosa toteutuksesta KJ:n ohjelmistotasolla Laitteistotuki MMU muistinhallintayksikkö Virtuaaliosoite fyysinen muistiosoite Hidas operaatio, usea konekäsky, muistiviitteitä? Osoitteenmuutospuskurista (TLB) löytyy viimeksi tehdyt osoitteenmuutokset (vrt. välimuisti) Fyysistä osoitetta ei tarvitse laskea usealla konekäskyllä, jos se löytyy TLB:stä Lisää Tieto- Käyttökoneen järjes- tietoa? rakenne telmät 4

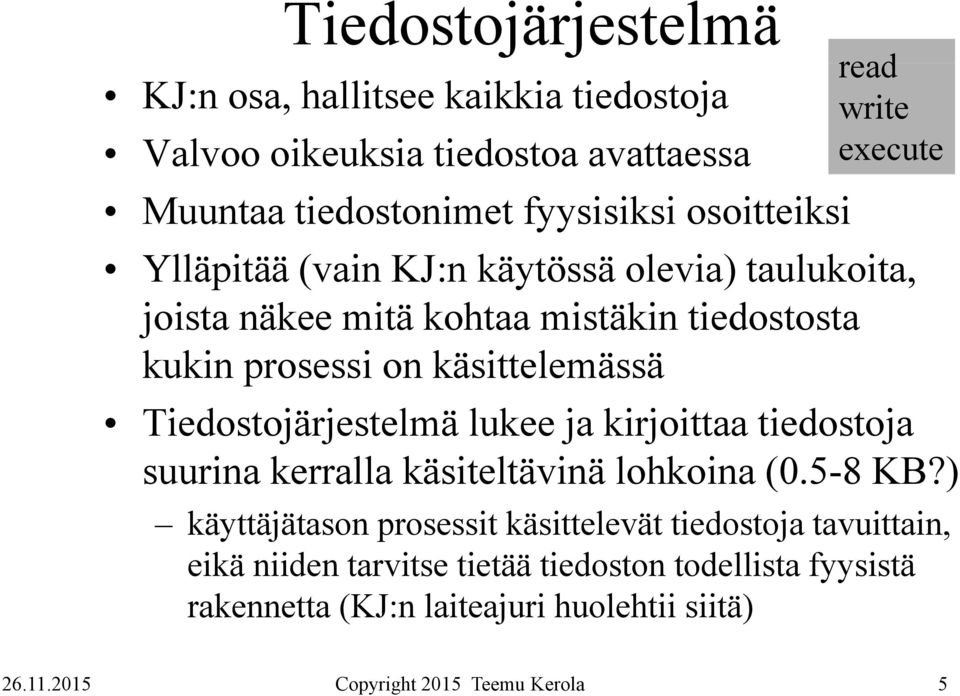

5 Tiedostojärjestelmä KJ:n osa, hallitsee kaikkia tiedostoja Valvoo oikeuksia tiedostoa avattaessa Muuntaa tiedostonimet fyysisiksi osoitteiksi read write execute Ylläpitää (vain KJ:n käytössä olevia) taulukoita, joista näkee mitä kohtaa mistäkin tiedostosta kukin prosessi on käsittelemässä Tiedostojärjestelmä lukee ja kirjoittaa tiedostoja suurina kerralla käsiteltävinä ina (0.5-8 KB?) käyttäjätason prosessit käsittelevät tiedostoja tavuittain, eikä niiden tarvitse tietää tiedoston todellista fyysistä rakennetta (KJ:n laiteajuri huolehtii siitä) 5

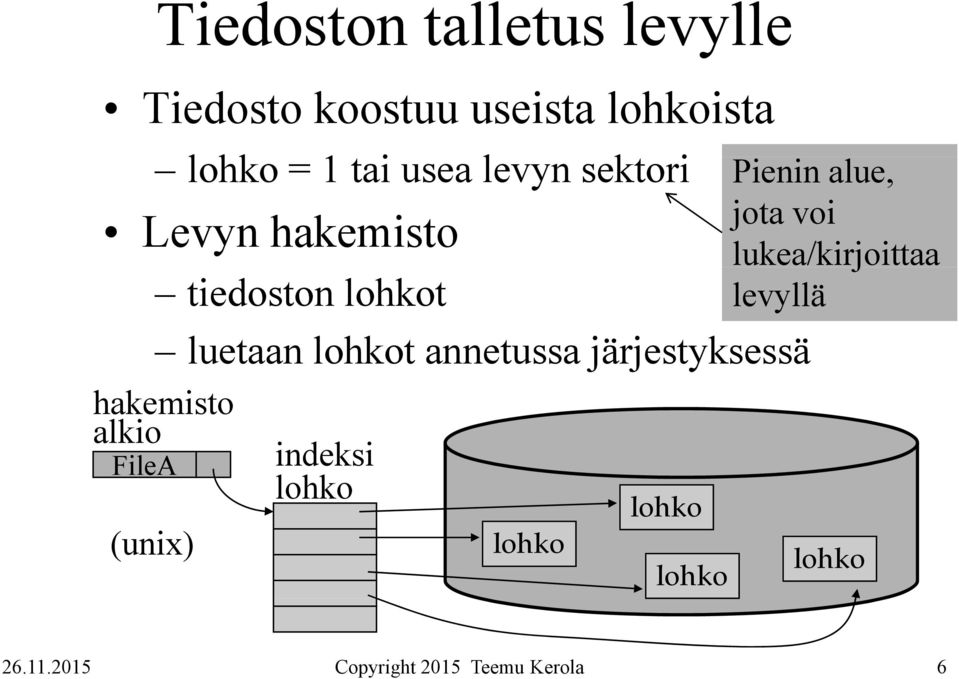

6 Tiedoston talletus levylle Tiedosto koostuu useista ista = 1 tai usea levyn sektori Levyn hakemisto FileA tiedoston t luetaan t annetussa järjestyksessä hakemisto alkio (unix) indeksi Pienin alue, jota voi lukea/kirjoittaa levyllä 6

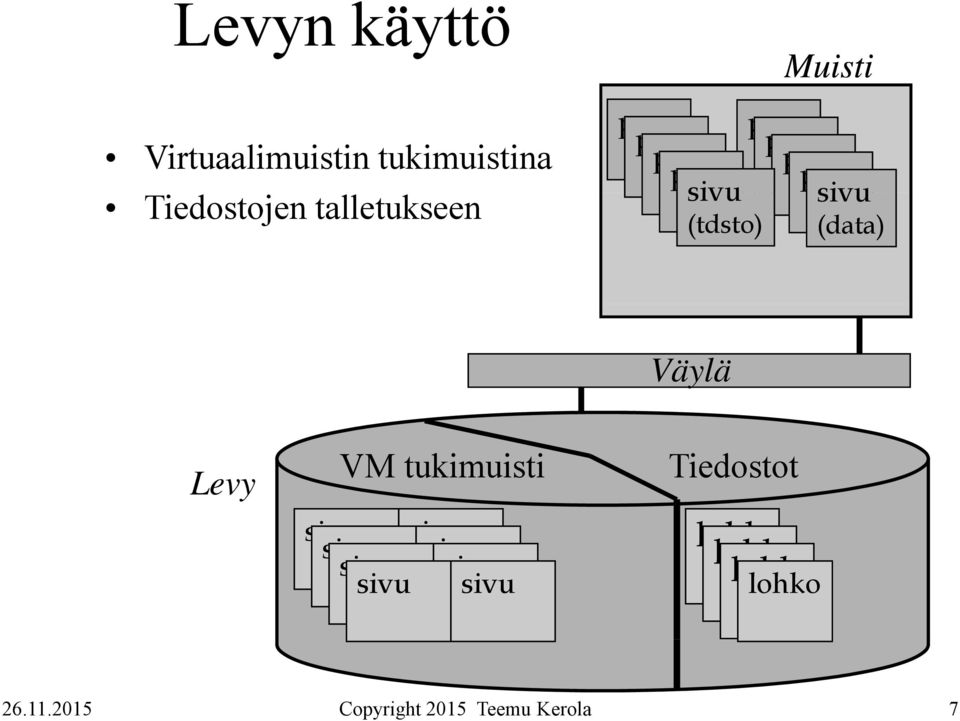

7 Levyn käyttö Virtuaalimuistin tukimuistina Tiedostojen talletukseen Muisti page page page page page page page page sivu sivu (tdsto) (data) Väylä Levy VM tukimuisti sivu sivu sivu sivu sivu sivu sivu sivu Tiedostot 7

8 Levymuistin saantiaika Tiedon (n) osoite: levypinta + ura + sektori laiteajuri ateaju etsii KJ-taulukoista Jtauu osta loogisen osoitteen perusteella Figs 6.5& 5&6.2[Stal13] Keskustele 8

9 Laiteohjain (I/O Moduuli) Muisti väylä suoritin käyttäjäprosessi laiteajuri KJ prosessi (tai aliohjelma?) laite data c/s laiteohjain laiteohjainprosessi (device controller, device controller process) laite Ks. Fig 7.3 [Stal13] 9

10 cpu mem 10

11 I/O:n toteutus konekäskyillä (i): Laiteohjaimen rekistereihin viittaaminen I/O konekäskyillä I/O laitteille on omat konekäskynsä Käskyssä annetaan laiteohjaimen identifikaatio ja lit laiterekisterin kit i nro (oma I/O osoiteavaruus) Vaikea laajentaa käyttöä uusiin laitteisiin, joilla laiterekisterit voivat olla hyvinkin erilaisia Suorittimen konekäskyjä ei voi muuttaa x86: IN, OUT INS, OUTS Ttk-91: IN, OUT 11

12 I/O:n toteutus konekäskyillä (ii): Laiteohjaimen rekistereihin viittaaminen muistin luku/kirjoitus käskyillä Muistiinkuvattu I/O, memory-mapped I/O Laiteajuri lukee/kirjoittaa laiteohjaimella olevia rekistereitä (data, status/kontrolli) tavallisilla muistin luku/kirjoitus käskyillä load R1,=DiskRd ei tarvita erillisiä I/O-konekäskyjä! store R2, DiskCtr laiteohjaimella olevat laiterekisterit ovat samanlaista viitattavaa muistia kuin normaali muisti muistisoitteen itt ensimmäiset bitit (ei siis käskykoodi) k k valitsevat, mille laitteelle (vai tavallisen muistiin) viittaus kohdistuu DiskCtr EQU 0x

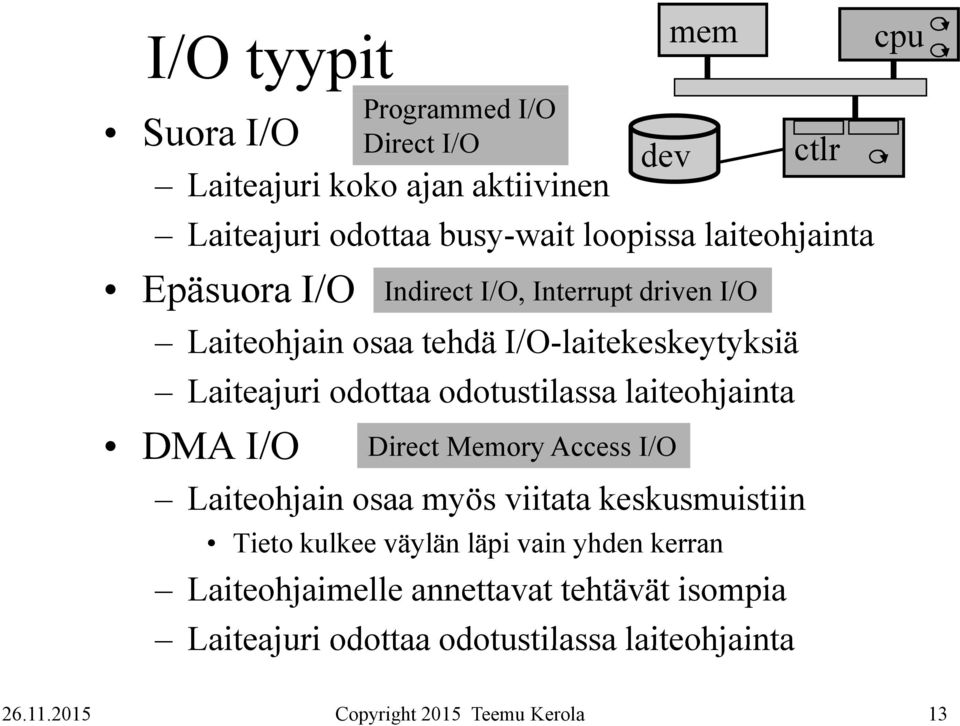

13 I/O tyypit Suora I/O Programmed I/O Direct I/O mem Laiteajuri koko ajan aktiivinen dev ctlr Laiteajuri odottaa busy-wait loopissa laiteohjainta Epäsuora I/O Indirect I/O, Interrupt driven I/O Laiteohjain osaa tehdä I/O-laitekeskeytyksiä Laiteajuri odottaa odotustilassa laiteohjainta DMA I/O Direct Memory Access I/O Laiteohjain osaa myös viitata keskusmuistiin Tieto kulkee väylän läpi vain yhden kerran Laiteohjaimelle annettavat tehtävät isompia Laiteajuri odottaa odotustilassa laiteohjainta cpu 13

14 Suora I/O Epäsuora I/O DMA I/O Device driver (laiteajuri) j i) Input of a Block of data Fig 7.4 [Stal13] Direct I/O Keskustele 14

15 Esimerkki: kirjoittimen laiteajuri i ttk-91 koneelle Laitteella voi tulostaa kokonaislukuja yksi kerrallaan Muistiinkuvattu I/O, suora I/O Laiteportti kontrollirekisteri muistipaikka = 0x80000 tilarekisteri muistipaikka = 0x80001 datarekisteri muistipaikka = 0x80002 Laiteajuri Print toimii etuoikeutetussa tilassa Kutsu: PUSH SP, =0 ; space for return value PUSH SP, X ; parameter to print SVC SP, =Print ; returns Success/Failure POP SP, R1 JNZER R1, TakeCareOfTrouble 15
