(Muut kuin lainsäätämisjärjestyksessä hyväksyttävät säädökset) ASETUKSET

Transkriptio

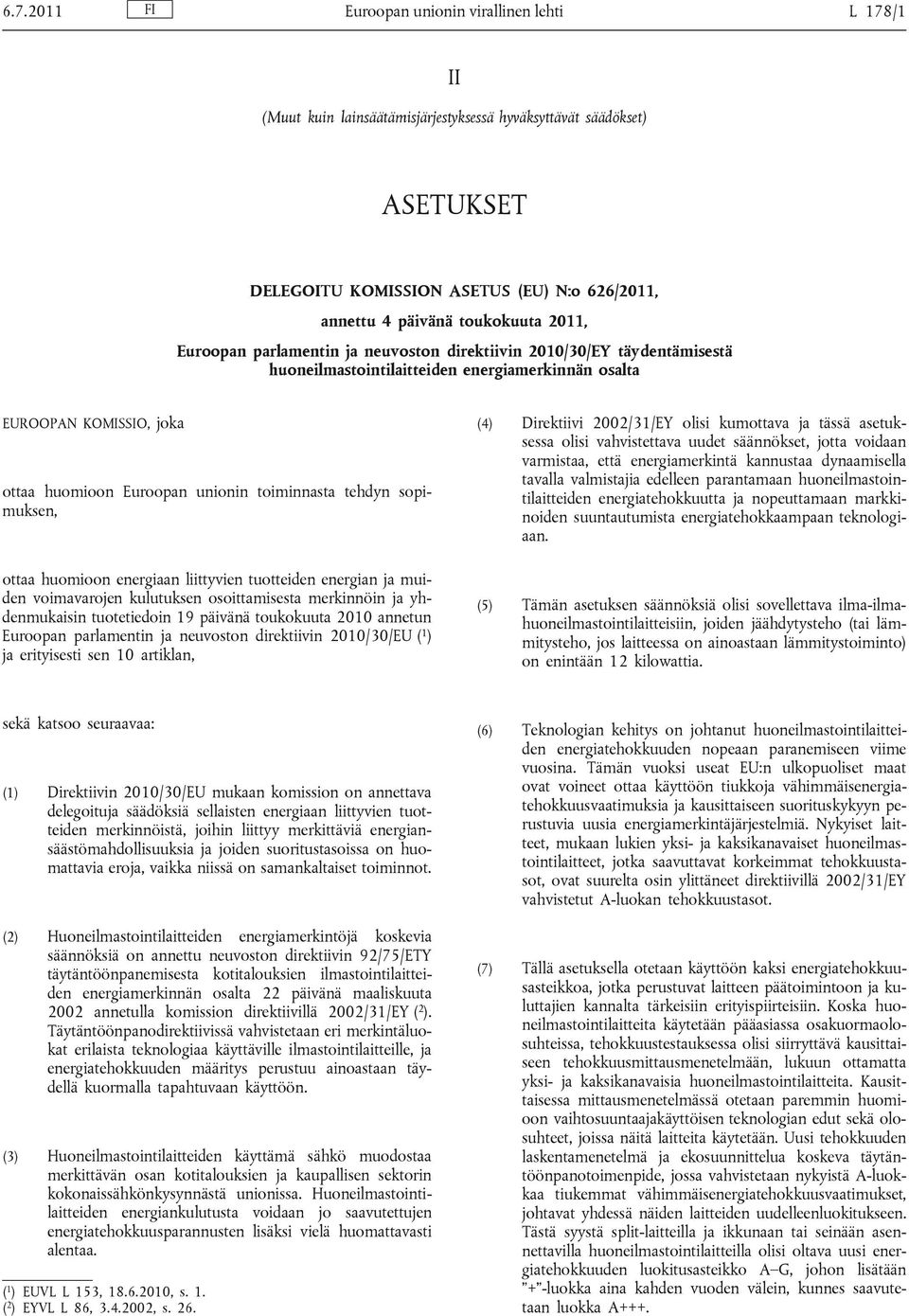

1 Euroopan unionin virallinen lehti L 178/1 II (Muut kuin lainsäätämisjärjestyksessä hyväksyttävät säädökset) ASETUKSET DELEGOITU KOMISSION ASETUS (EU) N:o 626/2011, annettu 4 päivänä toukokuuta 2011, Euroopan parlamentin ja neuvoston direktiivin 2010/30/EY täydentämisestä huoneilmastointilaitteiden energiamerkinnän osalta EUROOPAN KOMISSIO, joka ottaa huomioon Euroopan unionin toiminnasta tehdyn sopimuksen, ottaa huomioon energiaan liittyvien tuotteiden energian ja muiden voimavarojen kulutuksen osoittamisesta merkinnöin ja yhdenmukaisin tuotetiedoin 19 päivänä toukokuuta 2010 annetun Euroopan parlamentin ja neuvoston direktiivin 2010/30/EU ( 1 ) ja erityisesti sen 10 artiklan, (4) Direktiivi 2002/31/EY olisi kumottava ja tässä asetuksessa olisi vahvistettava uudet säännökset, jotta voidaan varmistaa, että energiamerkintä kannustaa dynaamisella tavalla valmistajia edelleen parantamaan huoneilmastointilaitteiden energiatehokkuutta ja nopeuttamaan markkinoiden suuntautumista energiatehokkaampaan teknologiaan. (5) Tämän asetuksen säännöksiä olisi sovellettava ilma-ilmahuoneilmastointilaitteisiin, joiden jäähdytysteho (tai lämmitysteho, jos laitteessa on ainoastaan lämmitystoiminto) on enintään 12 kilowattia. sekä katsoo seuraavaa: (1) Direktiivin 2010/30/EU mukaan komission on annettava delegoituja säädöksiä sellaisten energiaan liittyvien tuotteiden merkinnöistä, joihin liittyy merkittäviä energiansäästömahdollisuuksia ja joiden suoritustasoissa on huomattavia eroja, vaikka niissä on samankaltaiset toiminnot. (2) Huoneilmastointilaitteiden energiamerkintöjä koskevia säännöksiä on annettu neuvoston direktiivin 92/75/ETY täytäntöönpanemisesta kotitalouksien ilmastointilaitteiden energiamerkinnän osalta 22 päivänä maaliskuuta 2002 annetulla komission direktiivillä 2002/31/EY ( 2 ). Täytäntöönpanodirektiivissä vahvistetaan eri merkintäluokat erilaista teknologiaa käyttäville ilmastointilaitteille, ja energiatehokkuuden määritys perustuu ainoastaan täydellä kuormalla tapahtuvaan käyttöön. (3) Huoneilmastointilaitteiden käyttämä sähkö muodostaa merkittävän osan kotitalouksien ja kaupallisen sektorin kokonaissähkönkysynnästä unionissa. Huoneilmastointilaitteiden energiankulutusta voidaan jo saavutettujen energiatehokkuusparannusten lisäksi vielä huomattavasti alentaa. ( 1 ) EUVL L 153, , s. 1. ( 2 ) EYVL L 86, , s. 26. (6) Teknologian kehitys on johtanut huoneilmastointilaitteiden energiatehokkuuden nopeaan paranemiseen viime vuosina. Tämän vuoksi useat EU:n ulkopuoliset maat ovat voineet ottaa käyttöön tiukkoja vähimmäisenergiatehokkuusvaatimuksia ja kausittaiseen suorituskykyyn perustuvia uusia energiamerkintäjärjestelmiä. Nykyiset laitteet, mukaan lukien yksi- ja kaksikanavaiset huoneilmastointilaitteet, jotka saavuttavat korkeimmat tehokkuustasot, ovat suurelta osin ylittäneet direktiivillä 2002/31/EY vahvistetut A-luokan tehokkuustasot. (7) Tällä asetuksella otetaan käyttöön kaksi energiatehokkuusasteikkoa, jotka perustuvat laitteen päätoimintoon ja kuluttajien kannalta tärkeisiin erityispiirteisiin. Koska huoneilmastointilaitteita käytetään pääasiassa osakuormaolosuhteissa, tehokkuustestauksessa olisi siirryttävä kausittaiseen tehokkuusmittausmenetelmään, lukuun ottamatta yksi- ja kaksikanavaisia huoneilmastointilaitteita. Kausittaisessa mittausmenetelmässä otetaan paremmin huomioon vaihtosuuntaajakäyttöisen teknologian edut sekä olosuhteet, joissa näitä laitteita käytetään. Uusi tehokkuuden laskentamenetelmä ja ekosuunnittelua koskeva täytäntöönpanotoimenpide, jossa vahvistetaan nykyistä A-luokkaa tiukemmat vähimmäisenergiatehokkuusvaatimukset, johtavat yhdessä näiden laitteiden uudelleenluokitukseen. Tästä syystä split-laitteilla ja ikkunaan tai seinään asennettavilla huoneilmastointilaitteilla olisi oltava uusi energiatehokkuuden luokitusasteikko A G, johon lisätään + -luokka aina kahden vuoden välein, kunnes saavutetaan luokka A+++.

2 L 178/2 Euroopan unionin virallinen lehti (8) Yksi- ja kaksikanavaisiin huoneilmastointilaitteisiin olisi edelleen sovellettava pysyvän tilan energiatehokkuuden suorituskykyindikaattoreita, koska vaihtosuuntaajayksiköitä ei tällä hetkellä ole markkinoilla. Koska näiden laitteiden uudelleenluokitus ei olisi asianmukaista, yksi- ja kaksikanavaisten huoneilmastointilaitteiden luokitusasteikkona tulisi olla A+++ D. Nämä luonnostaan split-laitteita vähemmän tehokkaat laitteet voivat saavuttaa korkeintaan energiatehokkuusluokan A+ asteikolla A+++ D, kun taas tehokkaammat split-laitteet voivat saavuttaa energiatehokkuusluokan A+++. (9) Tällä asetuksella olisi varmistettava, että kuluttajat saavat tarkempia vertailutietoja huoneilmastointilaitteiden tehokkuudesta. (10) Tässä asetuksessa säädetyn energiamerkinnän ja Euroopan parlamentin ja neuvoston direktiivin 2009/125/EY täytäntöönpanemisesta huoneilmastointilaitteiden ekologista suunnittelua koskevien vaatimusten osalta annetun asetuksen ( 1 ) odotetaan yhdessä johtavan 11 terawattitunnin säästöihin vuotuisessa sähkönkulutuksessa vuoteen 2020 mennessä verrattuna tilanteeseen, jossa mitään toimenpiteitä ei toteutettaisi. (11) Huoneilmastointilaitteen melutaso voi olla merkittävä näkökohta loppukäyttäjän kannalta. Jotta käyttäjät voisivat tehdä perusteltuja valintoja, tuotemerkinnässä olisi oltava tietoa myös huoneilmastointilaitteiden melutasosta. (12) Merkinnässä annettavat tiedot olisi hankittava luotettavilla, tarkoilla ja toistettavissa olevilla mittausmenettelyillä, joissa otetaan huomioon yleisesti parhaana pidetyt mittausmenetelmät, mukaan luettuina teknisiä standardeja ja määräyksiä koskevien tietojen toimittamisessa noudatettavasta menettelystä 22 päivänä kesäkuuta 1998 annetun Euroopan parlamentin ja neuvoston direktiivin 98/34/EY ( 2 ) liitteessä I lueteltujen eurooppalaisten standardointielinten hyväksymät yhdenmukaistetut standardit, jos niitä on saatavilla. (13) Tässä asetuksessa olisi määriteltävä huoneilmastointilaitteiden merkinnälle yhdenmukainen ulkoasu ja sisältö. (14) Lisäksi tässä asetuksessa olisi määriteltävä huoneilmastointilaitteiden teknistä dokumentaatiota ja tuoteselostetta koskevat vaatimukset. (15) Tässä asetuksessa olisi edelleen määriteltävä vaatimukset tiedoista, jotka on annettava huoneilmastointilaitteiden kaiken tyyppisessä etämyynnissä, mainonnassa ja teknisessä myynninedistämismateriaalissa. (17) Jotta siirtyminen direktiivistä 2002/31/EY tähän asetukseen olisi helpompaa, tämän asetuksen mukaisesti merkittyjen huoneilmastointilaitteiden olisi katsottava olevan direktiivin 2002/31/EY mukaisia. (18) Jos tavarantoimittajat haluavat saattaa markkinoille huoneilmastointilaitteita, jotka täyttävät korkeampien energiatehokkuusluokkien vaatimukset, heidän olisi voitava käyttää nämä luokat osoittavia merkkejä jo ennen kuin näiden luokkien osoittamien tulee pakolliseksi. (19) Direktiivi 2002/31/ETY olisi näin ollen kumottava, ON HYVÄKSYNYT TÄMÄN ASETUKSEN: 1 artikla Kohde ja soveltamisala 1. Tällä asetuksella vahvistetaan tuotemerkintöjä ja täydentävien tuotetietojen antamista koskevat vaatimukset verkkosähköä käyttäville huoneilmastointilaitteille, joiden nimellisteho on enintään 12 kilowattia jäähdytyksen osalta tai lämmityksen osalta, jos tuotteessa ei ole jäähdytystoimintoa. 2. Asetusta ei sovelleta: a) laitteisiin, joissa käytetään muita energialähteitä kuin sähköä; b) ilmastointilaitteisiin, joissa ei käytetä ilmaa lämmönsiirtoaineena joko lauhdutin- tai höyrystinpuolella tai molemmissa. 2 artikla Määritelmät Euroopan parlamentin ja neuvoston direktiivin 2010/30/EU ( 3 ) 2 artiklassa vahvistettujen määritelmien lisäksi tässä asetuksessa tarkoitetaan (1) huoneilmastointilaitteella laitetta, joka pystyy jäähdyttämään tai lämmittämään sisäilmaa tai tekemään näitä molempia sähkökompressorikäyttöisen höyry-puristusjäähdytyskierron avulla, mukaan lukien ilmastointilaitteet, joissa on lisätoimintoja, kuten kosteuden poisto, ilmanpuhdistus, ilmanvaihto tai ilman lisälämmitys sähkövastuksilla, sekä laitteet, joissa voidaan käyttää vettä (joko höyrystinpuolella syntyvää kondenssivettä tai ulkopuolelta lisättyä vettä) höyrystettäväksi lauhduttimessa, edellyttäen, että laite pystyy toimimaan myös ilman lisättyä vettä pelkkää ilmaa käyttäen; (2) kaksikanavaisella huoneilmastointilaitteella huoneilmastointilaitetta, jossa jäähdytyksen tai lämmityksen aikana lauhduttimen tai höyrystimen tuloilma johdetaan ulkoilmasta yksikköön yhtä kanavaa pitkin ja poistetaan ulkoilmaan toista kanavaa pitkin ja joka on asennettu kokonaan ilmastoitavaan tilaan seinän läheisyyteen; (16) Tämän asetuksen säännöksiä olisi tekniikan kehittyessä tarkasteltava uudelleen. ( 1 ) Ei vielä hyväksytty. ( 2 ) EYVL L 204, , s. 37. ( 3 ) EUVL L 153, , s. 1. (3) yksikanavaisella huoneilmastointilaitteella huoneilmastointilaitetta, jossa jäähdytyksen tai lämmityksen aikana lauhduttimen tai höyrystimen tuloilma otetaan tilasta, jossa yksikkö sijaitsee, ja poistetaan tämän tilan ulkopuolelle;

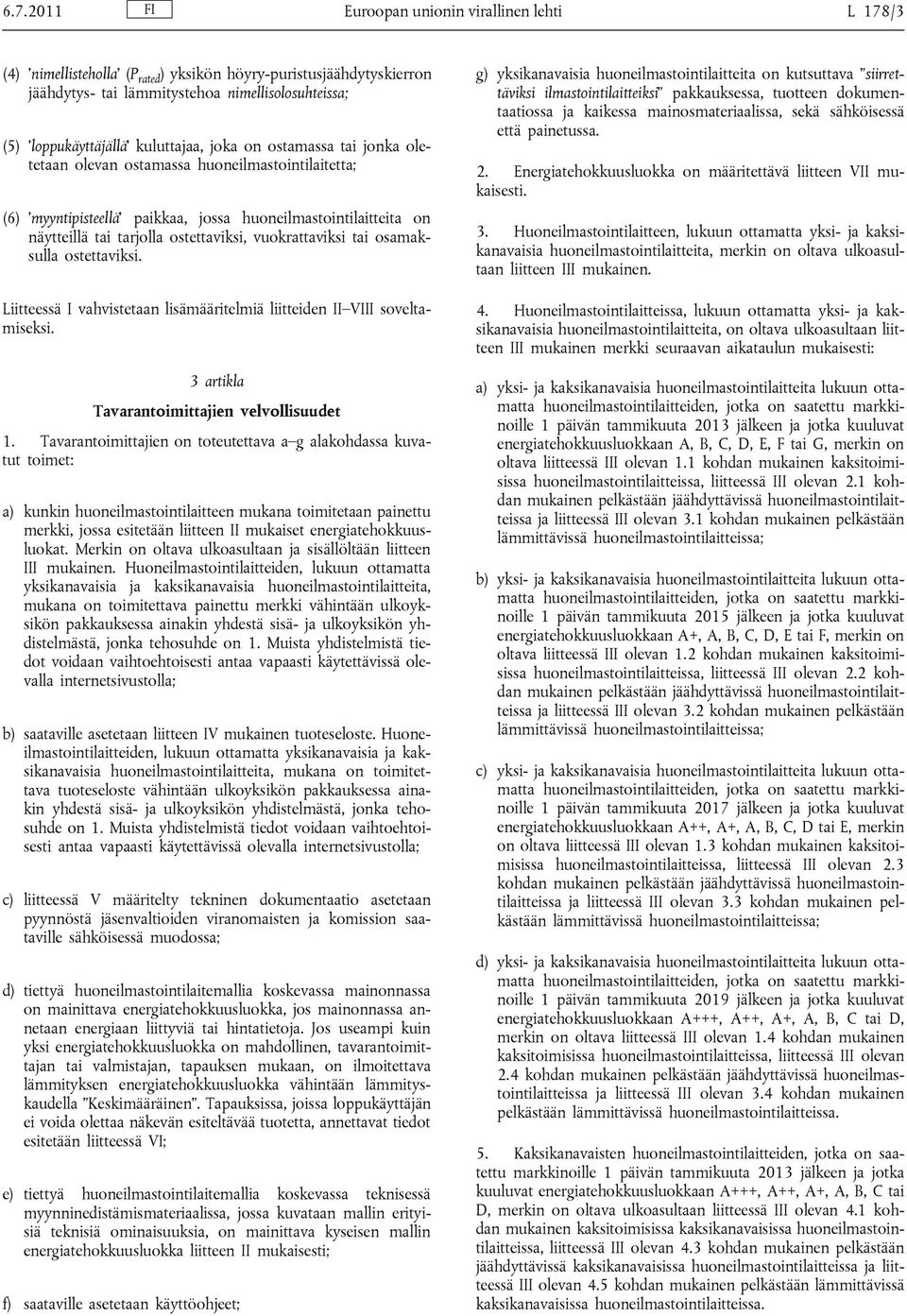

3 Euroopan unionin virallinen lehti L 178/3 (4) nimellisteholla (P rated ) yksikön höyry-puristusjäähdytyskierron jäähdytys- tai lämmitystehoa nimellisolosuhteissa; (5) loppukäyttäjällä kuluttajaa, joka on ostamassa tai jonka oletetaan olevan ostamassa huoneilmastointilaitetta; (6) myyntipisteellä paikkaa, jossa huoneilmastointilaitteita on näytteillä tai tarjolla ostettaviksi, vuokrattaviksi tai osamaksulla ostettaviksi. Liitteessä I vahvistetaan lisämääritelmiä liitteiden II VIII soveltamiseksi. 3 artikla Tavarantoimittajien velvollisuudet 1. Tavarantoimittajien on toteutettava a g alakohdassa kuvatut toimet: a) kunkin huoneilmastointilaitteen mukana toimitetaan painettu merkki, jossa esitetään liitteen II mukaiset energiatehokkuusluokat. Merkin on oltava ulkoasultaan ja sisällöltään liitteen III mukainen. Huoneilmastointilaitteiden, lukuun ottamatta yksikanavaisia ja kaksikanavaisia huoneilmastointilaitteita, mukana on toimitettava painettu merkki vähintään ulkoyksikön pakkauksessa ainakin yhdestä sisä- ja ulkoyksikön yhdistelmästä, jonka tehosuhde on 1. Muista yhdistelmistä tiedot voidaan vaihtoehtoisesti antaa vapaasti käytettävissä olevalla internetsivustolla; b) saataville asetetaan liitteen IV mukainen tuoteseloste. Huoneilmastointilaitteiden, lukuun ottamatta yksikanavaisia ja kaksikanavaisia huoneilmastointilaitteita, mukana on toimitettava tuoteseloste vähintään ulkoyksikön pakkauksessa ainakin yhdestä sisä- ja ulkoyksikön yhdistelmästä, jonka tehosuhde on 1. Muista yhdistelmistä tiedot voidaan vaihtoehtoisesti antaa vapaasti käytettävissä olevalla internetsivustolla; c) liitteessä V määritelty tekninen dokumentaatio asetetaan pyynnöstä jäsenvaltioiden viranomaisten ja komission saataville sähköisessä muodossa; d) tiettyä huoneilmastointilaitemallia koskevassa mainonnassa on mainittava energiatehokkuusluokka, jos mainonnassa annetaan energiaan liittyviä tai hintatietoja. Jos useampi kuin yksi energiatehokkuusluokka on mahdollinen, tavarantoimittajan tai valmistajan, tapauksen mukaan, on ilmoitettava lämmityksen energiatehokkuusluokka vähintään lämmityskaudella Keskimääräinen. Tapauksissa, joissa loppukäyttäjän ei voida olettaa näkevän esiteltävää tuotetta, annettavat tiedot esitetään liitteessä VI; e) tiettyä huoneilmastointilaitemallia koskevassa teknisessä myynninedistämismateriaalissa, jossa kuvataan mallin erityisiä teknisiä ominaisuuksia, on mainittava kyseisen mallin energiatehokkuusluokka liitteen II mukaisesti; f) saataville asetetaan käyttöohjeet; g) yksikanavaisia huoneilmastointilaitteita on kutsuttava siirrettäviksi ilmastointilaitteiksi pakkauksessa, tuotteen dokumentaatiossa ja kaikessa mainosmateriaalissa, sekä sähköisessä että painetussa. 2. Energiatehokkuusluokka on määritettävä liitteen VII mukaisesti. 3. Huoneilmastointilaitteen, lukuun ottamatta yksi- ja kaksikanavaisia huoneilmastointilaitteita, merkin on oltava ulkoasultaan liitteen III mukainen. 4. Huoneilmastointilaitteissa, lukuun ottamatta yksi- ja kaksikanavaisia huoneilmastointilaitteita, on oltava ulkoasultaan liitteen III mukainen merkki seuraavan aikataulun mukaisesti: a) yksi- ja kaksikanavaisia huoneilmastointilaitteita lukuun ottamatta huoneilmastointilaitteiden, jotka on saatettu markkinoille 1 päivän tammikuuta 2013 jälkeen ja jotka kuuluvat energiatehokkuusluokkaan A, B, C, D, E, F tai G, merkin on oltava liitteessä III olevan 1.1 kohdan mukainen kaksitoimisissa huoneilmastointilaitteissa, liitteessä III olevan 2.1 kohdan mukainen pelkästään jäähdyttävissä huoneilmastointilaitteissa ja liitteessä III olevan 3.1 kohdan mukainen pelkästään lämmittävissä huoneilmastointilaitteissa; b) yksi- ja kaksikanavaisia huoneilmastointilaitteita lukuun ottamatta huoneilmastointilaitteiden, jotka on saatettu markkinoille 1 päivän tammikuuta 2015 jälkeen ja jotka kuuluvat energiatehokkuusluokkaan A+, A, B, C, D, E tai F, merkin on oltava liitteessä III olevan 1.2 kohdan mukainen kaksitoimisissa huoneilmastointilaitteissa, liitteessä III olevan 2.2 kohdan mukainen pelkästään jäähdyttävissä huoneilmastointilaitteissa ja liitteessä III olevan 3.2 kohdan mukainen pelkästään lämmittävissä huoneilmastointilaitteissa; c) yksi- ja kaksikanavaisia huoneilmastointilaitteita lukuun ottamatta huoneilmastointilaitteiden, jotka on saatettu markkinoille 1 päivän tammikuuta 2017 jälkeen ja jotka kuuluvat energiatehokkuusluokkaan A++, A+, A, B, C, D tai E, merkin on oltava liitteessä III olevan 1.3 kohdan mukainen kaksitoimisissa huoneilmastointilaitteissa, liitteessä III olevan 2.3 kohdan mukainen pelkästään jäähdyttävissä huoneilmastointilaitteissa ja liitteessä III olevan 3.3 kohdan mukainen pelkästään lämmittävissä huoneilmastointilaitteissa; d) yksi- ja kaksikanavaisia huoneilmastointilaitteita lukuun ottamatta huoneilmastointilaitteiden, jotka on saatettu markkinoille 1 päivän tammikuuta 2019 jälkeen ja jotka kuuluvat energiatehokkuusluokkaan A+++, A++, A+, A, B, C tai D, merkin on oltava liitteessä III olevan 1.4 kohdan mukainen kaksitoimisissa huoneilmastointilaitteissa, liitteessä III olevan 2.4 kohdan mukainen pelkästään jäähdyttävissä huoneilmastointilaitteissa ja liitteessä III olevan 3.4 kohdan mukainen pelkästään lämmittävissä huoneilmastointilaitteissa. 5. Kaksikanavaisten huoneilmastointilaitteiden, jotka on saatettu markkinoille 1 päivän tammikuuta 2013 jälkeen ja jotka kuuluvat energiatehokkuusluokkaan A+++, A++, A+, A, B, C tai D, merkin on oltava ulkoasultaan liitteessä III olevan 4.1 kohdan mukainen kaksitoimisissa kaksikanavaisissa huoneilmastointilaitteissa, liitteessä III olevan 4.3 kohdan mukainen pelkästään jäähdyttävissä kaksikanavaisissa huoneilmastointilaitteissa ja liitteessä III olevan 4.5 kohdan mukainen pelkästään lämmittävissä kaksikanavaisissa huoneilmastointilaitteissa.

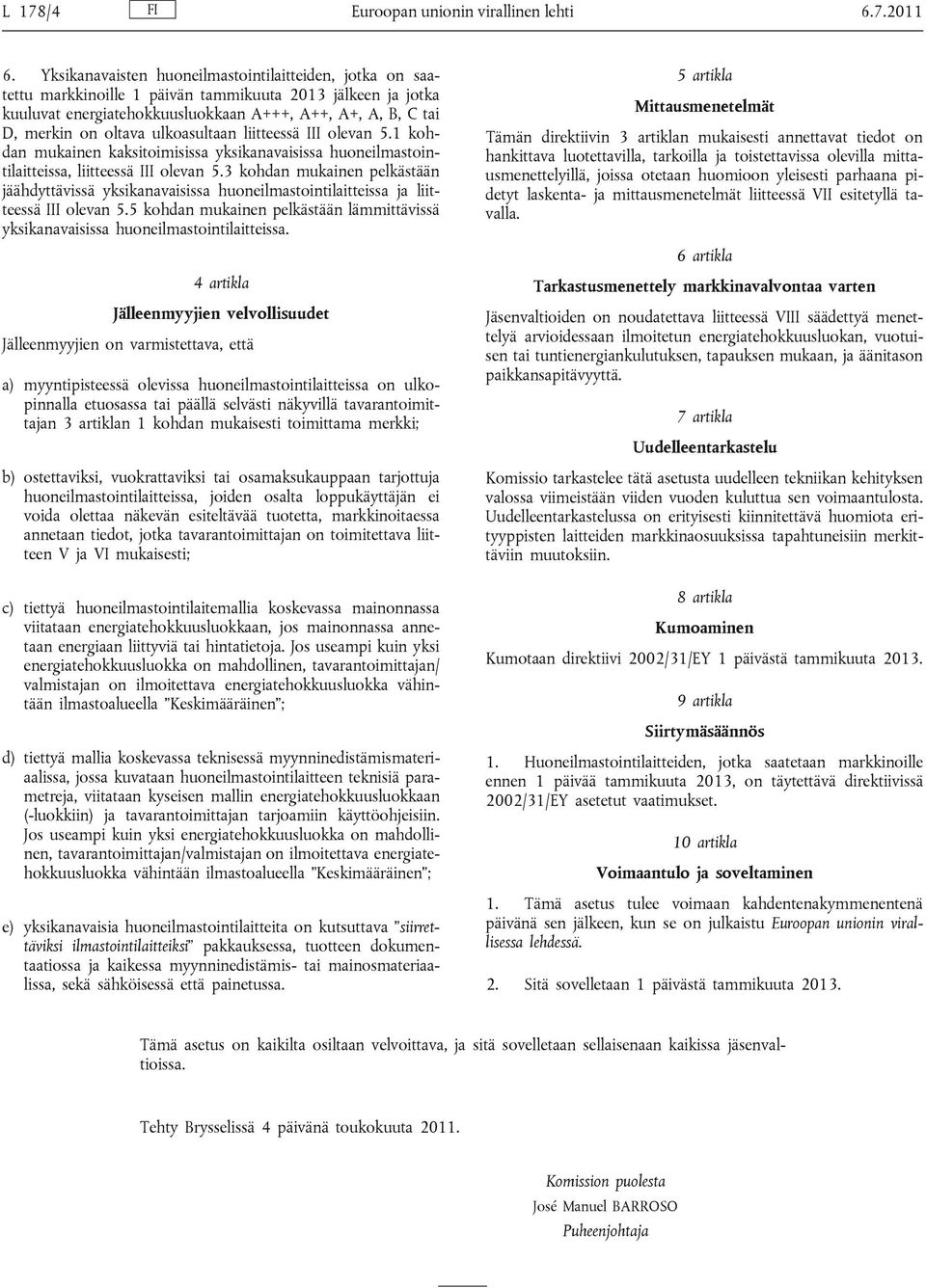

4 L 178/4 Euroopan unionin virallinen lehti Yksikanavaisten huoneilmastointilaitteiden, jotka on saatettu markkinoille 1 päivän tammikuuta 2013 jälkeen ja jotka kuuluvat energiatehokkuusluokkaan A+++, A++, A+, A, B, C tai D, merkin on oltava ulkoasultaan liitteessä III olevan 5.1 kohdan mukainen kaksitoimisissa yksikanavaisissa huoneilmastointilaitteissa, liitteessä III olevan 5.3 kohdan mukainen pelkästään jäähdyttävissä yksikanavaisissa huoneilmastointilaitteissa ja liitteessä III olevan 5.5 kohdan mukainen pelkästään lämmittävissä yksikanavaisissa huoneilmastointilaitteissa. 4 artikla Jälleenmyyjien velvollisuudet Jälleenmyyjien on varmistettava, että a) myyntipisteessä olevissa huoneilmastointilaitteissa on ulkopinnalla etuosassa tai päällä selvästi näkyvillä tavarantoimittajan 3 artiklan 1 kohdan mukaisesti toimittama merkki; b) ostettaviksi, vuokrattaviksi tai osamaksukauppaan tarjottuja huoneilmastointilaitteissa, joiden osalta loppukäyttäjän ei voida olettaa näkevän esiteltävää tuotetta, markkinoitaessa annetaan tiedot, jotka tavarantoimittajan on toimitettava liitteen V ja VI mukaisesti; c) tiettyä huoneilmastointilaitemallia koskevassa mainonnassa viitataan energiatehokkuusluokkaan, jos mainonnassa annetaan energiaan liittyviä tai hintatietoja. Jos useampi kuin yksi energiatehokkuusluokka on mahdollinen, tavarantoimittajan/ valmistajan on ilmoitettava energiatehokkuusluokka vähintään ilmastoalueella Keskimääräinen ; d) tiettyä mallia koskevassa teknisessä myynninedistämismateriaalissa, jossa kuvataan huoneilmastointilaitteen teknisiä parametreja, viitataan kyseisen mallin energiatehokkuusluokkaan (-luokkiin) ja tavarantoimittajan tarjoamiin käyttöohjeisiin. Jos useampi kuin yksi energiatehokkuusluokka on mahdollinen, tavarantoimittajan/valmistajan on ilmoitettava energiatehokkuusluokka vähintään ilmastoalueella Keskimääräinen ; e) yksikanavaisia huoneilmastointilaitteita on kutsuttava siirrettäviksi ilmastointilaitteiksi pakkauksessa, tuotteen dokumentaatiossa ja kaikessa myynninedistämis- tai mainosmateriaalissa, sekä sähköisessä että painetussa. 5 artikla Mittausmenetelmät Tämän direktiivin 3 artiklan mukaisesti annettavat tiedot on hankittava luotettavilla, tarkoilla ja toistettavissa olevilla mittausmenettelyillä, joissa otetaan huomioon yleisesti parhaana pidetyt laskenta- ja mittausmenetelmät liitteessä VII esitetyllä tavalla. 6 artikla Tarkastusmenettely markkinavalvontaa varten Jäsenvaltioiden on noudatettava liitteessä VIII säädettyä menettelyä arvioidessaan ilmoitetun energiatehokkuusluokan, vuotuisen tai tuntienergiankulutuksen, tapauksen mukaan, ja äänitason paikkansapitävyyttä. 7 artikla Uudelleentarkastelu Komissio tarkastelee tätä asetusta uudelleen tekniikan kehityksen valossa viimeistään viiden vuoden kuluttua sen voimaantulosta. Uudelleentarkastelussa on erityisesti kiinnitettävä huomiota erityyppisten laitteiden markkinaosuuksissa tapahtuneisiin merkittäviin muutoksiin. 8 artikla Kumoaminen Kumotaan direktiivi 2002/31/EY 1 päivästä tammikuuta artikla Siirtymäsäännös 1. Huoneilmastointilaitteiden, jotka saatetaan markkinoille ennen 1 päivää tammikuuta 2013, on täytettävä direktiivissä 2002/31/EY asetetut vaatimukset. 10 artikla Voimaantulo ja soveltaminen 1. Tämä asetus tulee voimaan kahdentenakymmenentenä päivänä sen jälkeen, kun se on julkaistu Euroopan unionin virallisessa lehdessä. 2. Sitä sovelletaan 1 päivästä tammikuuta Tämä asetus on kaikilta osiltaan velvoittava, ja sitä sovelletaan sellaisenaan kaikissa jäsenvaltioissa. Tehty Brysselissä 4 päivänä toukokuuta Komission puolesta José Manuel BARROSO Puheenjohtaja

5 Euroopan unionin virallinen lehti L 178/5 LIITE I Liitteissä II VII sovelletaan seuraavia määritelmiä: Liitteissä II VII sovellettavat määritelmät (1) Kaksitoiminen huoneilmastointilaite tarkoittaa huoneilmastointilaitetta, joka pystyy sekä jäähdyttämään että lämmittämään. (2) Nimellisolosuhteet tarkoittavat liitteen VII taulukossa 2 esitettyä sisälämpötilan (Tin) ja ulkolämpötilan (Tj) yhdistelmää, joka kuvaa käyttöolosuhteita ja jota käytetään määritettäessä äänitehotasoa, nimellistehoa, nimellisilmavirtaa, nimelliskylmäkerrointa (EER rated ) ja/tai nimellislämpökerrointa (COP rated ). (3) Sisälämpötila (Tin) tarkoittaa sisäilman kuivalämpötilaa [ C] (ilman suhteellinen kosteus voidaan ilmoittaa tämän ja vastaavan märkälämpötilan avulla). (4) Ulkolämpötila (Tj) tarkoittaa ulkoilman kuivalämpötilaa [ C] (ilman suhteellinen kosteus voidaan ilmoittaa tämän ja vastaavan märkälämpötilan avulla). (5) Nimelliskylmäkerroin (EER rated ) tarkoittaa jäähdytyksen ilmoitettua tehoa [kw] jaettuna jäähdytyksen nimellisottoteholla [kw], kun yksikkö jäähdyttää nimellisolosuhteissa. (6) Nimellislämpökerroin (COP rated ) tarkoittaa lämmityksen ilmoitettua tehoa [kw] jaettuna lämmityksen nimellisottoteholla [kw], kun yksikkö lämmittää nimellisolosuhteissa. (7) Ilmakehän lämmitysvaikutuspotentiaali (GWP) tarkoittaa määrää, jonka verran 1 kilogramman höyry-puristusjäähdytyskierrossa käytettyä kylmäainetta arvioidaan vaikuttavan ilmaston lämpenemiseen, ilmaistuna CO 2 -ekvivalenttikiloina 100 vuoden ajanjaksolla. Huomioon otetaan Euroopan parlamentin ja neuvoston asetuksen (EY) N:o 842/2006 ( 1 ) liitteessä I mainitut GWParvot. Fluorattujen kylmäaineiden GWP-arvoina on käytettävä Hallitustenvälisen ilmastonmuutospaneelin antamassa kolmannessa arviointiraportissa ( 2 ) (TAR) julkaistuja arvoja (2001 IPCC GWP-arvot 100 vuoden ajanjaksolle). Muiden kuin fluorattujen kaasujen GWP-arvoina on käytettävä IPPC:n ensimmäisessä arvioinnissa ( 3 ) 100 vuoden ajanjaksolle julkaistuja arvoja. Kylmäaineseosten GWP-kokonaisarvot lasketaan asetuksen (EY) N:o 842/2006 liitteessä I esitetyllä kaavalla. Kylmäaineilla, joita ei ole mainittu edellä luetelluissa lähteissä, viiteasiakirjana käytetään helmikuussa 2011 julkaistua IPCC UNEP raporttia jäähdytyksestä, ilmastoinnista ja lämpöpumpuista tai sen uudempaa versiota. (8) Pois päältä -tila tarkoittaa tilaa, jossa huoneilmastointilaite tai huonetuuletin on kytkettynä verkkovirtalähteeseen, muttei suorita mitään toimintoa. Pois päältä -tiloiksi katsotaan myös tilat, joissa yksinomaan ilmaistaan laitteen olevan pois päältä -tilassa, sekä tilat, joissa yksinomaan suoritetaan toiminnot Euroopan parlamentin ja neuvoston direktiivin 2004/108/EY ( 4 ) mukaisen sähkömagneettisen yhteensopivuuden varmistamiseksi. (9) Valmiustila tarkoittaa tilaa, jossa laite on kytkettynä verkkovirtalähteeseen, on riippuvainen verkkovirtalähteen syöttämästä energiasta toimiakseen tarkoitetulla tavalla ja tarjoaa määräämättömän ajan ainoastaan seuraavat toiminnot: uudelleenaktivointitoiminto tai uudelleenaktivointitoiminto ja pelkkä uudelleenaktivoitavuuden ilmaisin ja/tai tieto- tai tilanäyttö. (10) Uudelleenaktivointitoiminto tarkoittaa toimintoa, jolla helpotetaan muiden toimintatilojen kuten aktiivisen toimintatilan aktivointia kaukokytkimellä, kaukosäädin mukaan luettuna, sisäisellä tunnistimella tai ajastimella tilaan, jossa käytettävissä on muita toimintoja kuten päätoiminto. ( 1 ) EUVL L 161, , s. 1. ( 2 ) IPCC Third Assessment Climate Change A Report of the Intergovernmental Panel on Climate Change: publications_and_data/publications_and_data_reports.shtml. ( 3 ) Climate Change, The IPCC Scientific Assessment, J.T Houghton, G.J.Jenkins, J.J. Ephraums (ed.) Cambridge University Press, Cambridge (UK) ( 4 ) EUVL L 390, , s. 24.

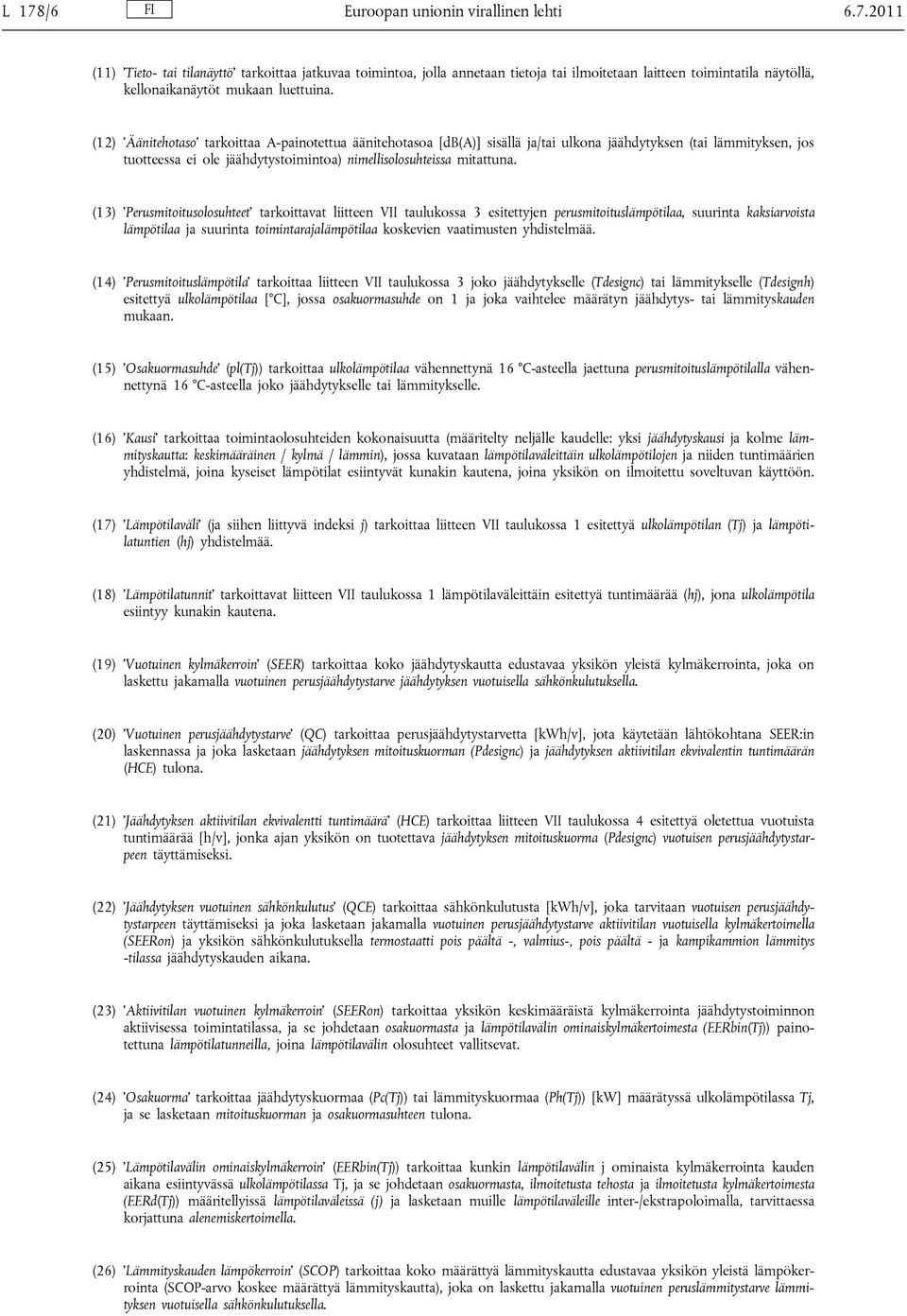

6 L 178/6 Euroopan unionin virallinen lehti (11) Tieto- tai tilanäyttö tarkoittaa jatkuvaa toimintoa, jolla annetaan tietoja tai ilmoitetaan laitteen toimintatila näytöllä, kellonaikanäytöt mukaan luettuina. (12) Äänitehotaso tarkoittaa A-painotettua äänitehotasoa [db(a)] sisällä ja/tai ulkona jäähdytyksen (tai lämmityksen, jos tuotteessa ei ole jäähdytystoimintoa) nimellisolosuhteissa mitattuna. (13) Perusmitoitusolosuhteet tarkoittavat liitteen VII taulukossa 3 esitettyjen perusmitoituslämpötilaa, suurinta kaksiarvoista lämpötilaa ja suurinta toimintarajalämpötilaa koskevien vaatimusten yhdistelmää. (14) Perusmitoituslämpötila tarkoittaa liitteen VII taulukossa 3 joko jäähdytykselle (Tdesignc) tai lämmitykselle (Tdesignh) esitettyä ulkolämpötilaa [ C], jossa osakuormasuhde on 1 ja joka vaihtelee määrätyn jäähdytys- tai lämmityskauden mukaan. (15) Osakuormasuhde (pl(tj)) tarkoittaa ulkolämpötilaa vähennettynä 16 C-asteella jaettuna perusmitoituslämpötilalla vähennettynä 16 C-asteella joko jäähdytykselle tai lämmitykselle. (16) Kausi tarkoittaa toimintaolosuhteiden kokonaisuutta (määritelty neljälle kaudelle: yksi jäähdytyskausi ja kolme lämmityskautta: keskimääräinen / kylmä / lämmin), jossa kuvataan lämpötilaväleittäin ulkolämpötilojen ja niiden tuntimäärien yhdistelmä, joina kyseiset lämpötilat esiintyvät kunakin kautena, joina yksikön on ilmoitettu soveltuvan käyttöön. (17) Lämpötilaväli (ja siihen liittyvä indeksi j) tarkoittaa liitteen VII taulukossa 1 esitettyä ulkolämpötilan (Tj) ja lämpötilatuntien (hj) yhdistelmää. (18) Lämpötilatunnit tarkoittavat liitteen VII taulukossa 1 lämpötilaväleittäin esitettyä tuntimäärää (hj), jona ulkolämpötila esiintyy kunakin kautena. (19) Vuotuinen kylmäkerroin (SEER) tarkoittaa koko jäähdytyskautta edustavaa yksikön yleistä kylmäkerrointa, joka on laskettu jakamalla vuotuinen perusjäähdytystarve jäähdytyksen vuotuisella sähkönkulutuksella. (20) Vuotuinen perusjäähdytystarve (QC) tarkoittaa perusjäähdytystarvetta [kwh/v], jota käytetään lähtökohtana SEER:in laskennassa ja joka lasketaan jäähdytyksen mitoituskuorman (Pdesignc) ja jäähdytyksen aktiivitilan ekvivalentin tuntimäärän (HCE) tulona. (21) Jäähdytyksen aktiivitilan ekvivalentti tuntimäärä (HCE) tarkoittaa liitteen VII taulukossa 4 esitettyä oletettua vuotuista tuntimäärää [h/v], jonka ajan yksikön on tuotettava jäähdytyksen mitoituskuorma (Pdesignc) vuotuisen perusjäähdytystarpeen täyttämiseksi. (22) Jäähdytyksen vuotuinen sähkönkulutus (QCE) tarkoittaa sähkönkulutusta [kwh/v], joka tarvitaan vuotuisen perusjäähdytystarpeen täyttämiseksi ja joka lasketaan jakamalla vuotuinen perusjäähdytystarve aktiivitilan vuotuisella kylmäkertoimella (SEERon) ja yksikön sähkönkulutuksella termostaatti pois päältä -, valmius-, pois päältä - ja kampikammion lämmitys -tilassa jäähdytyskauden aikana. (23) Aktiivitilan vuotuinen kylmäkerroin (SEERon) tarkoittaa yksikön keskimääräistä kylmäkerrointa jäähdytystoiminnon aktiivisessa toimintatilassa, ja se johdetaan osakuormasta ja lämpötilavälin ominaiskylmäkertoimesta (EERbin(Tj)) painotettuna lämpötilatunneilla, joina lämpötilavälin olosuhteet vallitsevat. (24) Osakuorma tarkoittaa jäähdytyskuormaa (Pc(Tj)) tai lämmityskuormaa (Ph(Tj)) [kw] määrätyssä ulkolämpötilassa Tj, ja se lasketaan mitoituskuorman ja osakuormasuhteen tulona. (25) Lämpötilavälin ominaiskylmäkerroin (EERbin(Tj)) tarkoittaa kunkin lämpötilavälin j ominaista kylmäkerrointa kauden aikana esiintyvässä ulkolämpötilassa Tj, ja se johdetaan osakuormasta, ilmoitetusta tehosta ja ilmoitetusta kylmäkertoimesta (EERd(Tj)) määritellyissä lämpötilaväleissä (j) ja lasketaan muille lämpötilaväleille inter-/ekstrapoloimalla, tarvittaessa korjattuna alenemiskertoimella. (26) Lämmityskauden lämpökerroin (SCOP) tarkoittaa koko määrättyä lämmityskautta edustavaa yksikön yleistä lämpökerrointa (SCOP-arvo koskee määrättyä lämmityskautta), joka on laskettu jakamalla vuotuinen peruslämmitystarve lämmityksen vuotuisella sähkönkulutuksella.

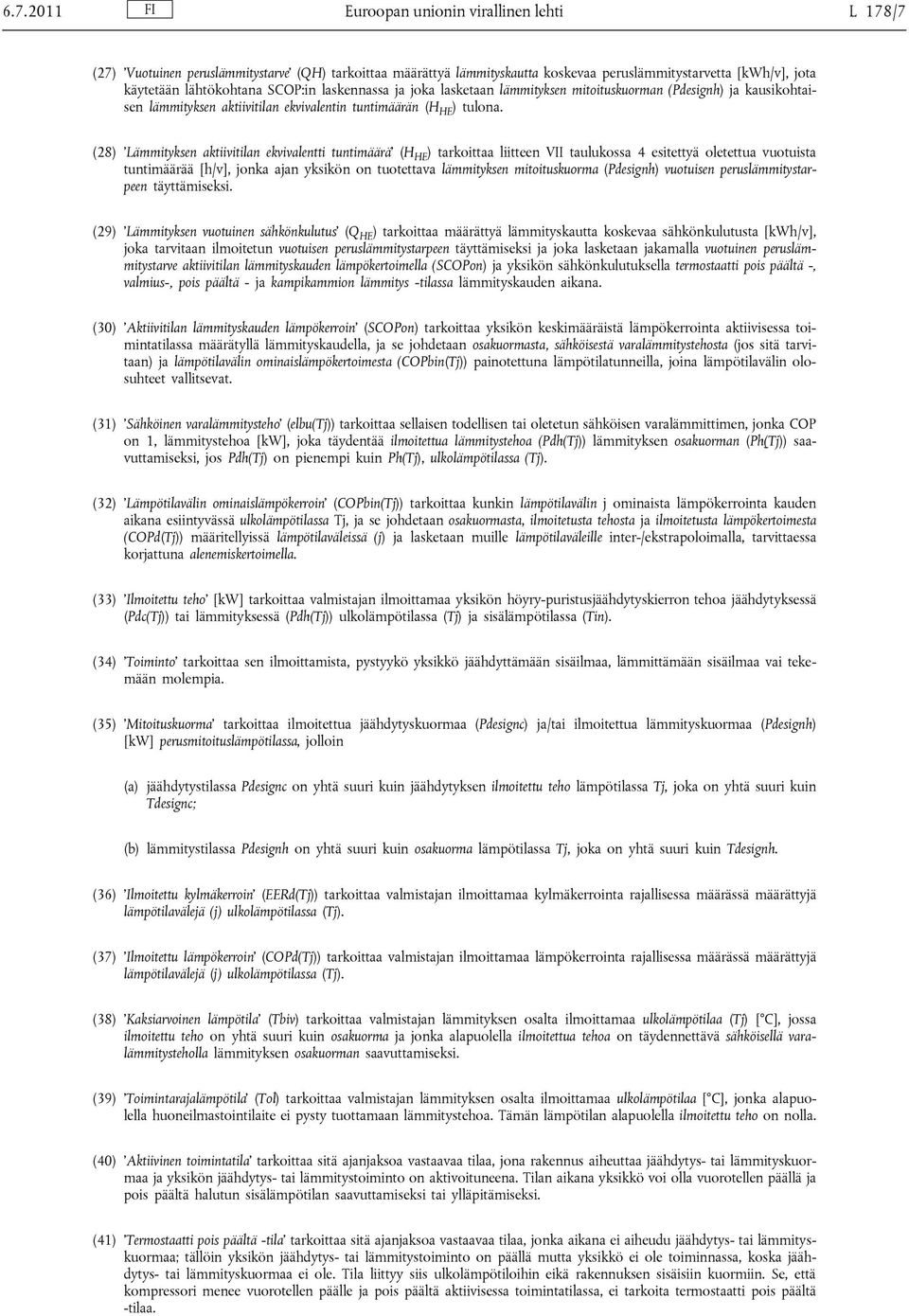

7 Euroopan unionin virallinen lehti L 178/7 (27) Vuotuinen peruslämmitystarve (QH) tarkoittaa määrättyä lämmityskautta koskevaa peruslämmitystarvetta [kwh/v], jota käytetään lähtökohtana SCOP:in laskennassa ja joka lasketaan lämmityksen mitoituskuorman (Pdesignh) ja kausikohtaisen lämmityksen aktiivitilan ekvivalentin tuntimäärän (H HE ) tulona. (28) Lämmityksen aktiivitilan ekvivalentti tuntimäärä (H HE ) tarkoittaa liitteen VII taulukossa 4 esitettyä oletettua vuotuista tuntimäärää [h/v], jonka ajan yksikön on tuotettava lämmityksen mitoituskuorma (Pdesignh) vuotuisen peruslämmitystarpeen täyttämiseksi. (29) Lämmityksen vuotuinen sähkönkulutus (Q HE ) tarkoittaa määrättyä lämmityskautta koskevaa sähkönkulutusta [kwh/v], joka tarvitaan ilmoitetun vuotuisen peruslämmitystarpeen täyttämiseksi ja joka lasketaan jakamalla vuotuinen peruslämmitystarve aktiivitilan lämmityskauden lämpökertoimella (SCOPon) ja yksikön sähkönkulutuksella termostaatti pois päältä -, valmius-, pois päältä - ja kampikammion lämmitys -tilassa lämmityskauden aikana. (30) Aktiivitilan lämmityskauden lämpökerroin (SCOPon) tarkoittaa yksikön keskimääräistä lämpökerrointa aktiivisessa toimintatilassa määrätyllä lämmityskaudella, ja se johdetaan osakuormasta, sähköisestä varalämmitystehosta (jos sitä tarvitaan) ja lämpötilavälin ominaislämpökertoimesta (COPbin(Tj)) painotettuna lämpötilatunneilla, joina lämpötilavälin olosuhteet vallitsevat. (31) Sähköinen varalämmitysteho (elbu(tj)) tarkoittaa sellaisen todellisen tai oletetun sähköisen varalämmittimen, jonka COP on 1, lämmitystehoa [kw], joka täydentää ilmoitettua lämmitystehoa (Pdh(Tj)) lämmityksen osakuorman (Ph(Tj)) saavuttamiseksi, jos Pdh(Tj) on pienempi kuin Ph(Tj), ulkolämpötilassa (Tj). (32) Lämpötilavälin ominaislämpökerroin (COPbin(Tj)) tarkoittaa kunkin lämpötilavälin j ominaista lämpökerrointa kauden aikana esiintyvässä ulkolämpötilassa Tj, ja se johdetaan osakuormasta, ilmoitetusta tehosta ja ilmoitetusta lämpökertoimesta (COPd(Tj)) määritellyissä lämpötilaväleissä (j) ja lasketaan muille lämpötilaväleille inter-/ekstrapoloimalla, tarvittaessa korjattuna alenemiskertoimella. (33) Ilmoitettu teho [kw] tarkoittaa valmistajan ilmoittamaa yksikön höyry-puristusjäähdytyskierron tehoa jäähdytyksessä (Pdc(Tj)) tai lämmityksessä (Pdh(Tj)) ulkolämpötilassa (Tj) ja sisälämpötilassa (Tin). (34) Toiminto tarkoittaa sen ilmoittamista, pystyykö yksikkö jäähdyttämään sisäilmaa, lämmittämään sisäilmaa vai tekemään molempia. (35) Mitoituskuorma tarkoittaa ilmoitettua jäähdytyskuormaa (Pdesignc) ja/tai ilmoitettua lämmityskuormaa (Pdesignh) [kw] perusmitoituslämpötilassa, jolloin (a) jäähdytystilassa Pdesignc on yhtä suuri kuin jäähdytyksen ilmoitettu teho lämpötilassa Tj, joka on yhtä suuri kuin Tdesignc; (b) lämmitystilassa Pdesignh on yhtä suuri kuin osakuorma lämpötilassa Tj, joka on yhtä suuri kuin Tdesignh. (36) Ilmoitettu kylmäkerroin (EERd(Tj)) tarkoittaa valmistajan ilmoittamaa kylmäkerrointa rajallisessa määrässä määrättyjä lämpötilavälejä (j) ulkolämpötilassa (Tj). (37) Ilmoitettu lämpökerroin (COPd(Tj)) tarkoittaa valmistajan ilmoittamaa lämpökerrointa rajallisessa määrässä määrättyjä lämpötilavälejä (j) ulkolämpötilassa (Tj). (38) Kaksiarvoinen lämpötila (Tbiv) tarkoittaa valmistajan lämmityksen osalta ilmoittamaa ulkolämpötilaa (Tj) [ C], jossa ilmoitettu teho on yhtä suuri kuin osakuorma ja jonka alapuolella ilmoitettua tehoa on täydennettävä sähköisellä varalämmitysteholla lämmityksen osakuorman saavuttamiseksi. (39) Toimintarajalämpötila (Tol) tarkoittaa valmistajan lämmityksen osalta ilmoittamaa ulkolämpötilaa [ C], jonka alapuolella huoneilmastointilaite ei pysty tuottamaan lämmitystehoa. Tämän lämpötilan alapuolella ilmoitettu teho on nolla. (40) Aktiivinen toimintatila tarkoittaa sitä ajanjaksoa vastaavaa tilaa, jona rakennus aiheuttaa jäähdytys- tai lämmityskuormaa ja yksikön jäähdytys- tai lämmitystoiminto on aktivoituneena. Tilan aikana yksikkö voi olla vuorotellen päällä ja pois päältä halutun sisälämpötilan saavuttamiseksi tai ylläpitämiseksi. (41) Termostaatti pois päältä -tila tarkoittaa sitä ajanjaksoa vastaavaa tilaa, jonka aikana ei aiheudu jäähdytys- tai lämmityskuormaa; tällöin yksikön jäähdytys- tai lämmitystoiminto on päällä mutta yksikkö ei ole toiminnassa, koska jäähdytys- tai lämmityskuormaa ei ole. Tila liittyy siis ulkolämpötiloihin eikä rakennuksen sisäisiin kuormiin. Se, että kompressori menee vuorotellen päälle ja pois päältä aktiivisessa toimintatilassa, ei tarkoita termostaatti pois päältä -tilaa.

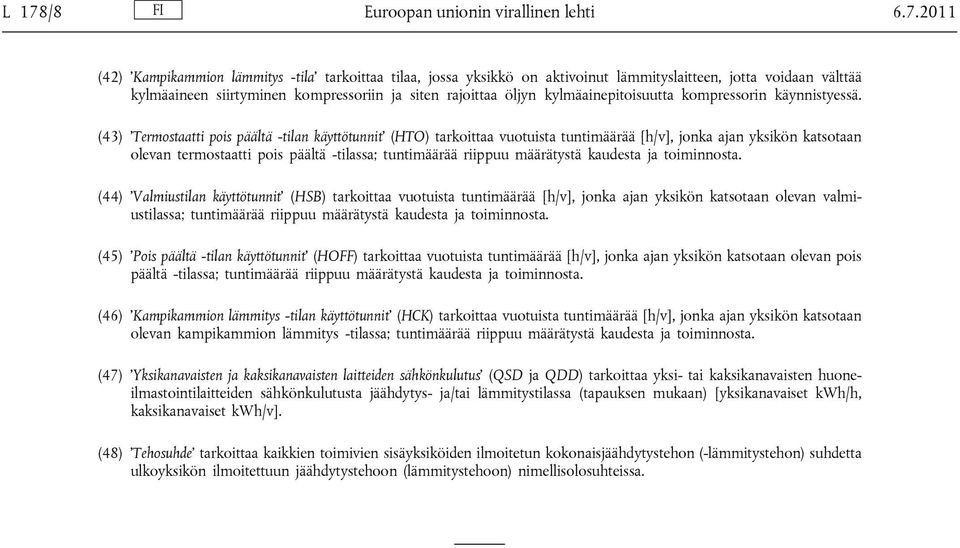

8 L 178/8 Euroopan unionin virallinen lehti (42) Kampikammion lämmitys -tila tarkoittaa tilaa, jossa yksikkö on aktivoinut lämmityslaitteen, jotta voidaan välttää kylmäaineen siirtyminen kompressoriin ja siten rajoittaa öljyn kylmäainepitoisuutta kompressorin käynnistyessä. (43) Termostaatti pois päältä -tilan käyttötunnit (HTO) tarkoittaa vuotuista tuntimäärää [h/v], jonka ajan yksikön katsotaan olevan termostaatti pois päältä -tilassa; tuntimäärää riippuu määrätystä kaudesta ja toiminnosta. (44) Valmiustilan käyttötunnit (HSB) tarkoittaa vuotuista tuntimäärää [h/v], jonka ajan yksikön katsotaan olevan valmiustilassa; tuntimäärää riippuu määrätystä kaudesta ja toiminnosta. (45) Pois päältä -tilan käyttötunnit (HOFF) tarkoittaa vuotuista tuntimäärää [h/v], jonka ajan yksikön katsotaan olevan pois päältä -tilassa; tuntimäärää riippuu määrätystä kaudesta ja toiminnosta. (46) Kampikammion lämmitys -tilan käyttötunnit (HCK) tarkoittaa vuotuista tuntimäärää [h/v], jonka ajan yksikön katsotaan olevan kampikammion lämmitys -tilassa; tuntimäärää riippuu määrätystä kaudesta ja toiminnosta. (47) Yksikanavaisten ja kaksikanavaisten laitteiden sähkönkulutus (QSD ja QDD) tarkoittaa yksi- tai kaksikanavaisten huoneilmastointilaitteiden sähkönkulutusta jäähdytys- ja/tai lämmitystilassa (tapauksen mukaan) [yksikanavaiset kwh/h, kaksikanavaiset kwh/v]. (48) Tehosuhde tarkoittaa kaikkien toimivien sisäyksiköiden ilmoitetun kokonaisjäähdytystehon (-lämmitystehon) suhdetta ulkoyksikön ilmoitettuun jäähdytystehoon (lämmitystehoon) nimellisolosuhteissa.

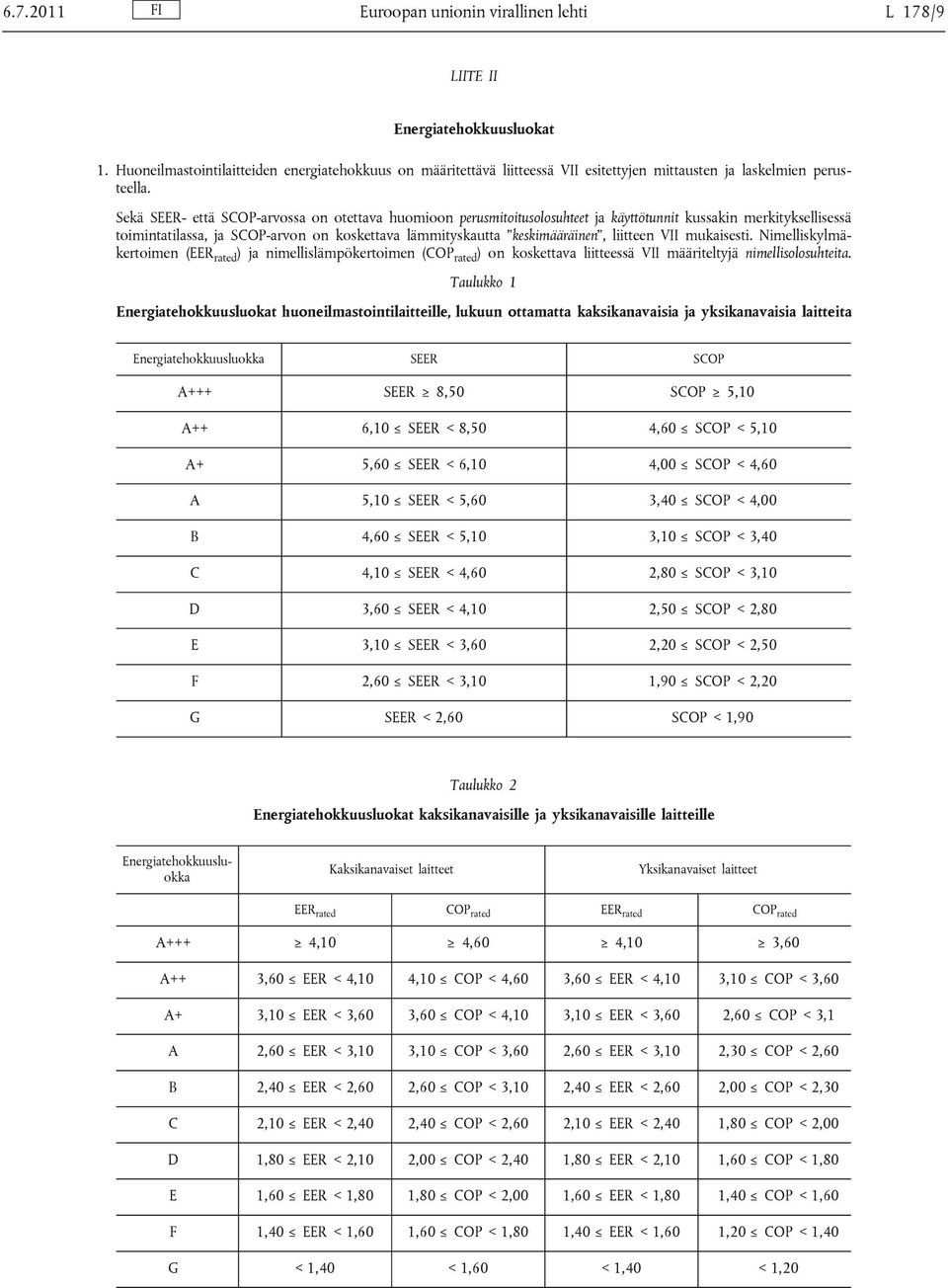

9 Euroopan unionin virallinen lehti L 178/9 LIITE II Energiatehokkuusluokat 1. Huoneilmastointilaitteiden energiatehokkuus on määritettävä liitteessä VII esitettyjen mittausten ja laskelmien perusteella. Sekä SEER- että SCOP-arvossa on otettava huomioon perusmitoitusolosuhteet ja käyttötunnit kussakin merkityksellisessä toimintatilassa, ja SCOP-arvon on koskettava lämmityskautta keskimääräinen, liitteen VII mukaisesti. Nimelliskylmäkertoimen (EER rated ) ja nimellislämpökertoimen (COP rated ) on koskettava liitteessä VII määriteltyjä nimellisolosuhteita. Taulukko 1 Energiatehokkuusluokat huoneilmastointilaitteille, lukuun ottamatta kaksikanavaisia ja yksikanavaisia laitteita Energiatehokkuusluokka SEER SCOP A+++ SEER 8,50 SCOP 5,10 A++ 6,10 SEER < 8,50 4,60 SCOP < 5,10 A+ 5,60 SEER < 6,10 4,00 SCOP < 4,60 A 5,10 SEER < 5,60 3,40 SCOP < 4,00 B 4,60 SEER < 5,10 3,10 SCOP < 3,40 C 4,10 SEER < 4,60 2,80 SCOP < 3,10 D 3,60 SEER < 4,10 2,50 SCOP < 2,80 E 3,10 SEER < 3,60 2,20 SCOP < 2,50 F 2,60 SEER < 3,10 1,90 SCOP < 2,20 G SEER < 2,60 SCOP < 1,90 Taulukko 2 Energiatehokkuusluokat kaksikanavaisille ja yksikanavaisille laitteille Energiatehokkuusluokka Kaksikanavaiset laitteet Yksikanavaiset laitteet EER rated COP rated EER rated COP rated A+++ 4,10 4,60 4,10 3,60 A++ 3,60 EER < 4,10 4,10 COP < 4,60 3,60 EER < 4,10 3,10 COP < 3,60 A+ 3,10 EER < 3,60 3,60 COP < 4,10 3,10 EER < 3,60 2,60 COP < 3,1 A 2,60 EER < 3,10 3,10 COP < 3,60 2,60 EER < 3,10 2,30 COP < 2,60 B 2,40 EER < 2,60 2,60 COP < 3,10 2,40 EER < 2,60 2,00 COP < 2,30 C 2,10 EER < 2,40 2,40 COP < 2,60 2,10 EER < 2,40 1,80 COP < 2,00 D 1,80 EER < 2,10 2,00 COP < 2,40 1,80 EER < 2,10 1,60 COP < 1,80 E 1,60 EER < 1,80 1,80 COP < 2,00 1,60 EER < 1,80 1,40 COP < 1,60 F 1,40 EER < 1,60 1,60 COP < 1,80 1,40 EER < 1,60 1,20 COP < 1,40 G < 1,40 < 1,60 < 1,40 < 1,20

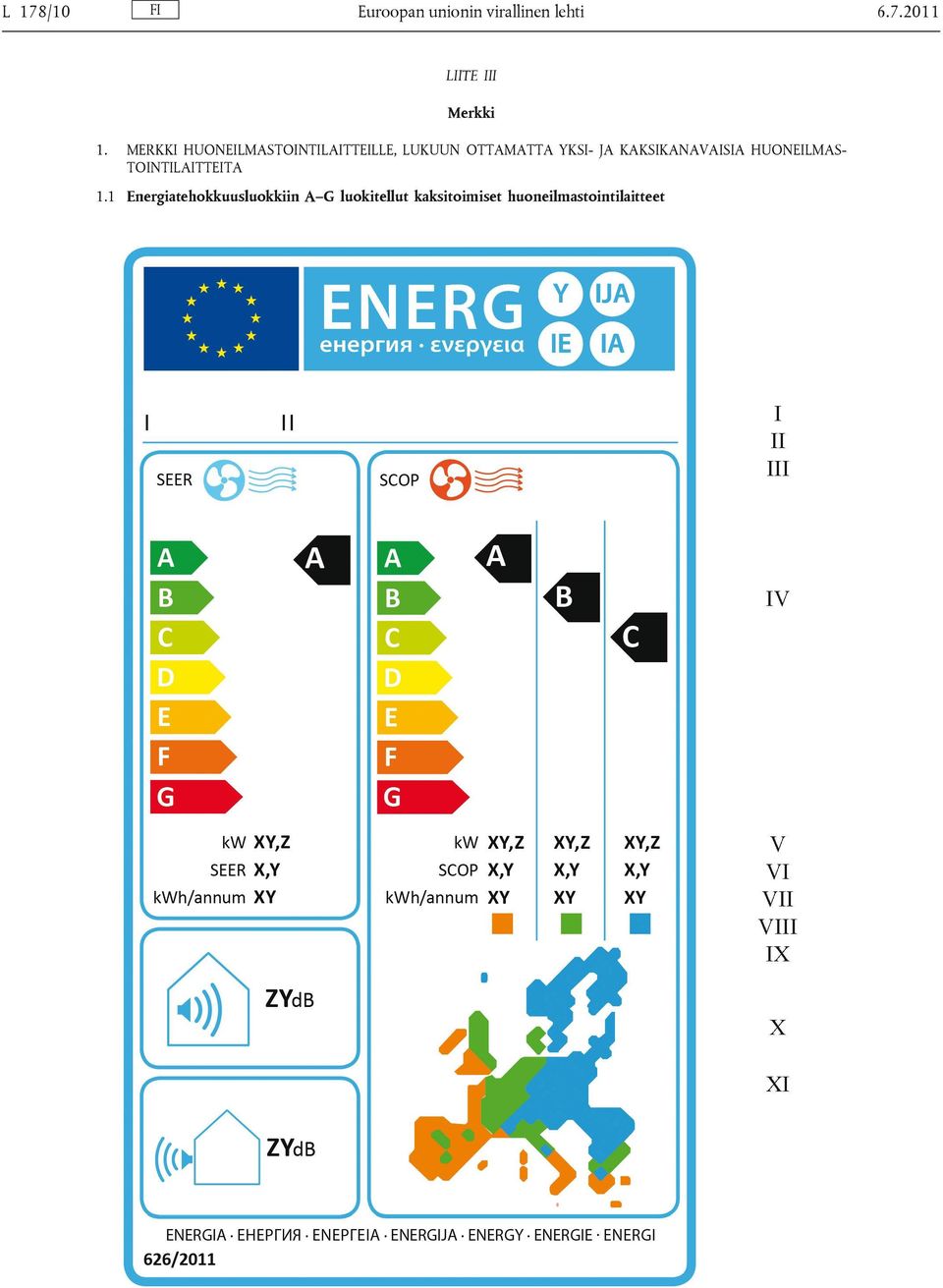

10 FI L 178/10 Euroopan unionin virallinen lehti LIITE III Merkki 1. MERKKI HUONEILMASTOINTILAITTEILLE, LUKUUN OTTAMATTA YKSI- JA KAKSIKANAVAISIA HUONEILMAS TOINTILAITTEITA 1.1 Energiatehokkuusluokkiin A G luokitellut kaksitoimiset huoneilmastointilaitteet

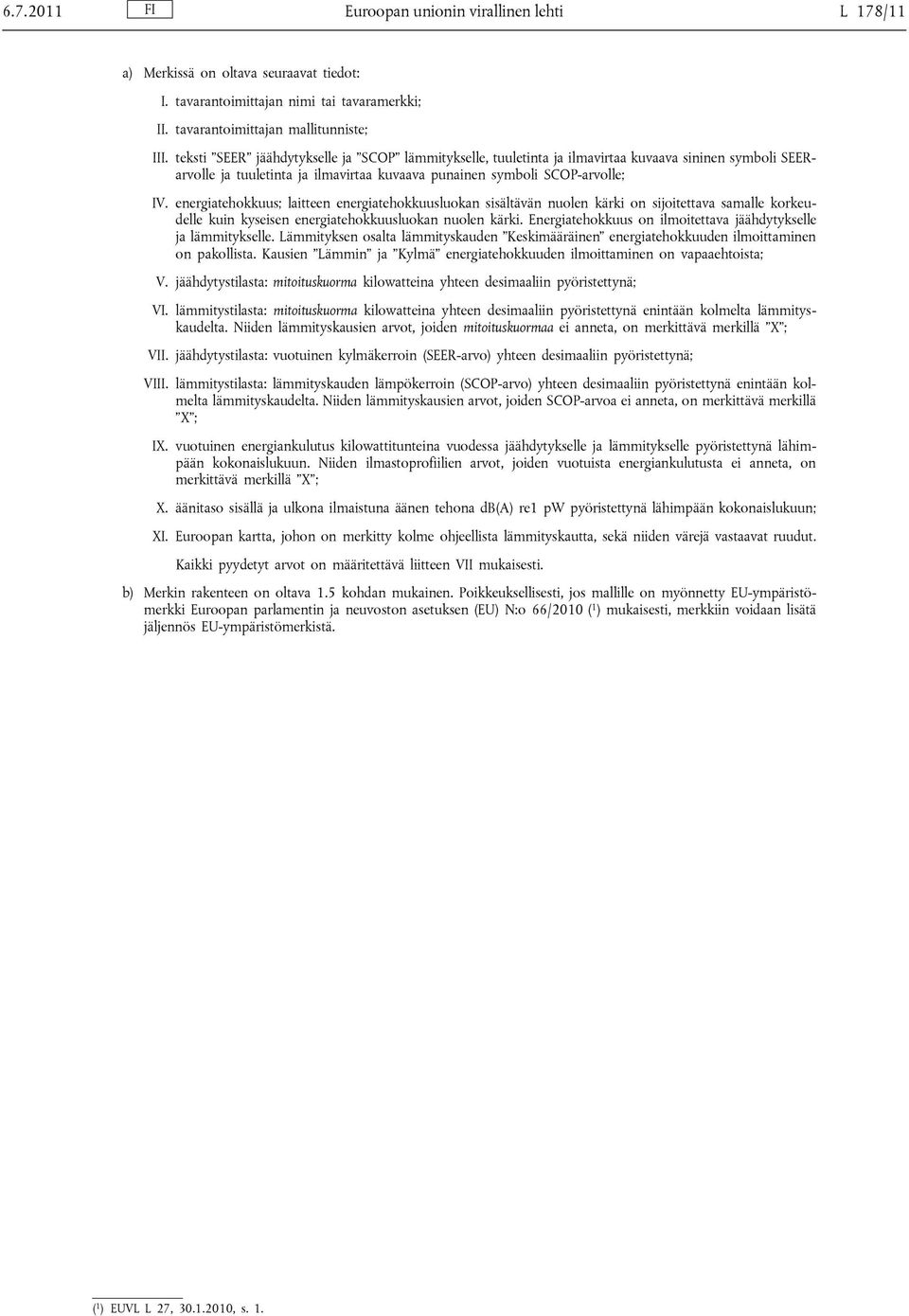

11 Euroopan unionin virallinen lehti L 178/11 a) Merkissä on oltava seuraavat tiedot: I. tavarantoimittajan nimi tai tavaramerkki; II. tavarantoimittajan mallitunniste; III. teksti SEER jäähdytykselle ja SCOP lämmitykselle, tuuletinta ja ilmavirtaa kuvaava sininen symboli SEERarvolle ja tuuletinta ja ilmavirtaa kuvaava punainen symboli SCOP-arvolle; IV. energiatehokkuus; laitteen energiatehokkuusluokan sisältävän nuolen kärki on sijoitettava samalle korkeudelle kuin kyseisen energiatehokkuusluokan nuolen kärki. Energiatehokkuus on ilmoitettava jäähdytykselle ja lämmitykselle. Lämmityksen osalta lämmityskauden Keskimääräinen energiatehokkuuden ilmoittaminen on pakollista. Kausien Lämmin ja Kylmä energiatehokkuuden ilmoittaminen on vapaaehtoista; V. jäähdytystilasta: mitoituskuorma kilowatteina yhteen desimaaliin pyöristettynä; VI. lämmitystilasta: mitoituskuorma kilowatteina yhteen desimaaliin pyöristettynä enintään kolmelta lämmityskaudelta. Niiden lämmityskausien arvot, joiden mitoituskuormaa ei anneta, on merkittävä merkillä X ; VII. jäähdytystilasta: vuotuinen kylmäkerroin (SEER-arvo) yhteen desimaaliin pyöristettynä; VIII. lämmitystilasta: lämmityskauden lämpökerroin (SCOP-arvo) yhteen desimaaliin pyöristettynä enintään kolmelta lämmityskaudelta. Niiden lämmityskausien arvot, joiden SCOP-arvoa ei anneta, on merkittävä merkillä X ; IX. vuotuinen energiankulutus kilowattitunteina vuodessa jäähdytykselle ja lämmitykselle pyöristettynä lähimpään kokonaislukuun. Niiden ilmastoprofiilien arvot, joiden vuotuista energiankulutusta ei anneta, on merkittävä merkillä X ; X. äänitaso sisällä ja ulkona ilmaistuna äänen tehona db(a) re1 pw pyöristettynä lähimpään kokonaislukuun; XI. Euroopan kartta, johon on merkitty kolme ohjeellista lämmityskautta, sekä niiden värejä vastaavat ruudut. Kaikki pyydetyt arvot on määritettävä liitteen VII mukaisesti. b) Merkin rakenteen on oltava 1.5 kohdan mukainen. Poikkeuksellisesti, jos mallille on myönnetty EU-ympäristömerkki Euroopan parlamentin ja neuvoston asetuksen (EU) N:o 66/2010 ( 1 ) mukaisesti, merkkiin voidaan lisätä jäljennös EU-ympäristömerkistä. ( 1 ) EUVL L 27, , s. 1.

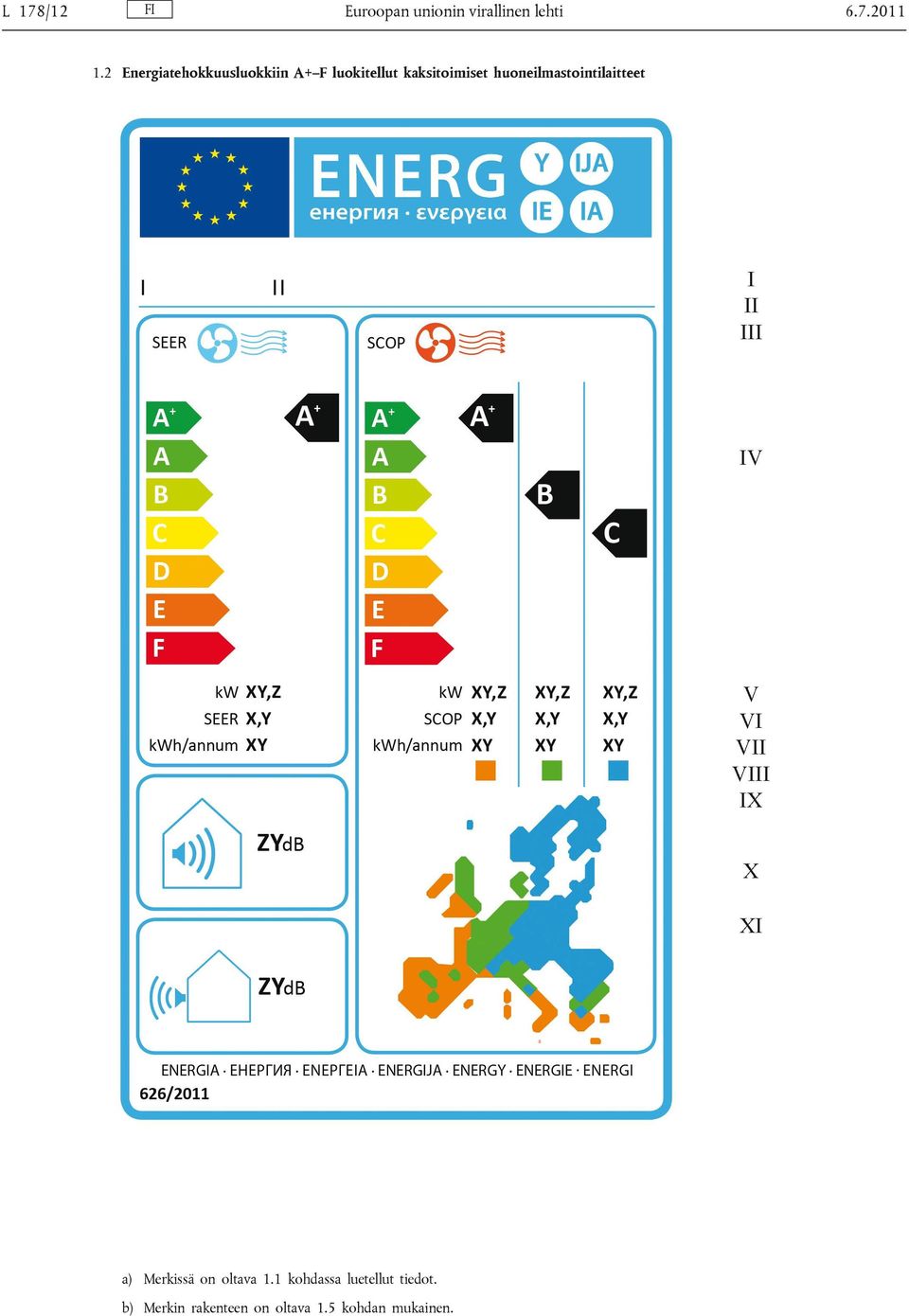

12 L 178/12 FI Euroopan unionin virallinen lehti 1.2 Energiatehokkuusluokkiin A+ F luokitellut kaksitoimiset huoneilmastointilaitteet a) Merkissä on oltava 1.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 1.5 kohdan mukainen

13 FI Euroopan unionin virallinen lehti 1.3 Energiatehokkuusluokkiin A++ E luokitellut kaksitoimiset huoneilmastointilaitteet a) Merkissä on oltava 1.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 1.5 kohdan mukainen. L 178/13

14 L 178/14 FI Euroopan unionin virallinen lehti 1.4 Energiatehokkuusluokkiin A+++ D luokitellut kaksitoimiset huoneilmastointilaitteet a) Merkissä on oltava 1.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 1.5 kohdan mukainen

15 FI 1.5. Merkin rakenne Euroopan unionin virallinen lehti L 178/15

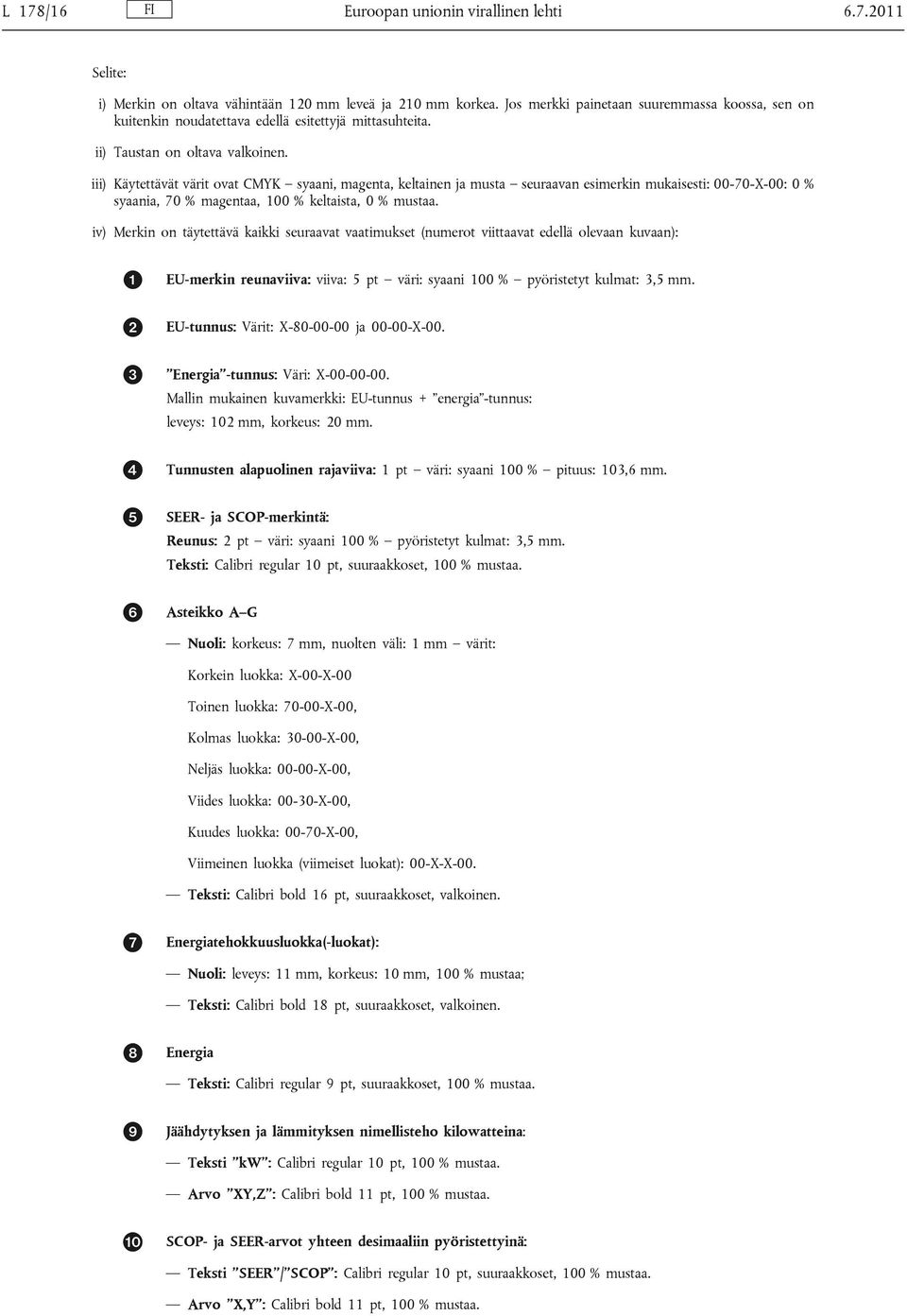

16 L 178/16 Euroopan unionin virallinen lehti Selite: i) Merkin on oltava vähintään 120 mm leveä ja 210 mm korkea. Jos merkki painetaan suuremmassa koossa, sen on kuitenkin noudatettava edellä esitettyjä mittasuhteita. ii) Taustan on oltava valkoinen. iii) Käytettävät värit ovat CMYK syaani, magenta, keltainen ja musta seuraavan esimerkin mukaisesti: X-00: 0 % syaania, 70 % magentaa, 100 % keltaista, 0 % mustaa. iv) Merkin on täytettävä kaikki seuraavat vaatimukset (numerot viittaavat edellä olevaan kuvaan): EU-merkin reunaviiva: viiva: 5 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. EU-tunnus: Värit: X ja X-00. Energia -tunnus: Väri: X Mallin mukainen kuvamerkki: EU-tunnus + energia -tunnus: leveys: 102 mm, korkeus: 20 mm. Tunnusten alapuolinen rajaviiva: 1 pt väri: syaani 100 % pituus: 103,6 mm. SEER- ja SCOP-merkintä: Reunus: 2 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. Teksti: Calibri regular 10 pt, suuraakkoset, 100 % mustaa. Asteikko A G Nuoli: korkeus: 7 mm, nuolten väli: 1 mm värit: Korkein luokka: X-00-X-00 Toinen luokka: X-00, Kolmas luokka: X-00, Neljäs luokka: X-00, Viides luokka: X-00, Kuudes luokka: X-00, Viimeinen luokka (viimeiset luokat): 00-X-X-00. Teksti: Calibri bold 16 pt, suuraakkoset, valkoinen. Energiatehokkuusluokka(-luokat): Nuoli: leveys: 11 mm, korkeus: 10 mm, 100 % mustaa; Teksti: Calibri bold 18 pt, suuraakkoset, valkoinen. Energia Teksti: Calibri regular 9 pt, suuraakkoset, 100 % mustaa. Jäähdytyksen ja lämmityksen nimellisteho kilowatteina: Teksti kw : Calibri regular 10 pt, 100 % mustaa. Arvo XY,Z : Calibri bold 11 pt, 100 % mustaa. SCOP- ja SEER-arvot yhteen desimaaliin pyöristettyinä: Teksti SEER / SCOP : Calibri regular 10 pt, suuraakkoset, 100 % mustaa. Arvo X,Y : Calibri bold 11 pt, 100 % mustaa.

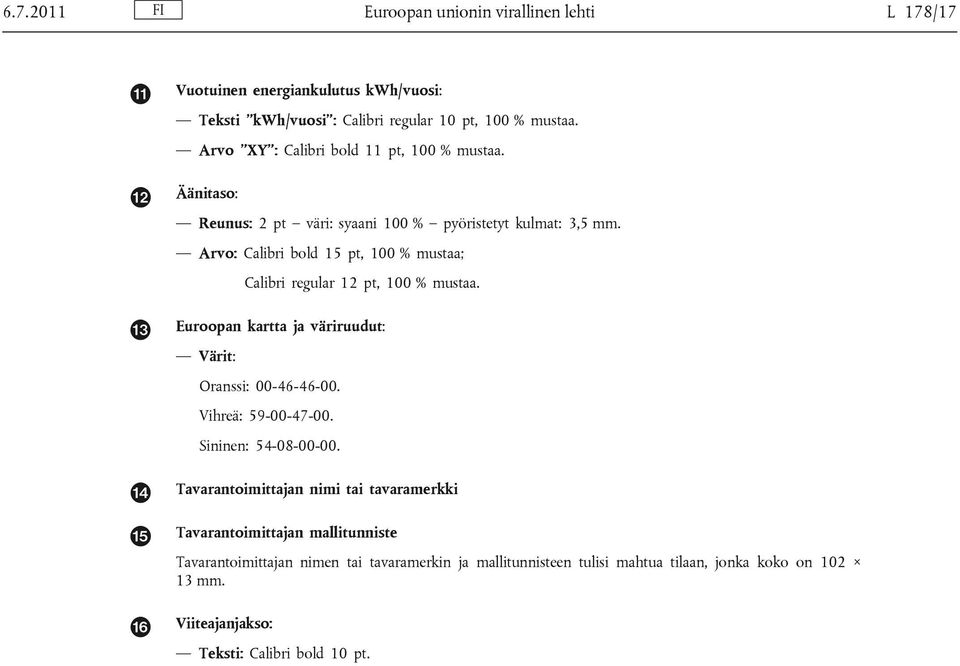

17 Euroopan unionin virallinen lehti L 178/17 Vuotuinen energiankulutus kwh/vuosi: Teksti kwh/vuosi : Calibri regular 10 pt, 100 % mustaa. Arvo XY : Calibri bold 11 pt, 100 % mustaa. Äänitaso: Reunus: 2 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. Arvo: Calibri bold 15 pt, 100 % mustaa; Calibri regular 12 pt, 100 % mustaa. Euroopan kartta ja väriruudut: Värit: Oranssi: Vihreä: Sininen: Tavarantoimittajan nimi tai tavaramerkki Tavarantoimittajan mallitunniste Tavarantoimittajan nimen tai tavaramerkin ja mallitunnisteen tulisi mahtua tilaan, jonka koko on mm. Viiteajanjakso: Teksti: Calibri bold 10 pt.

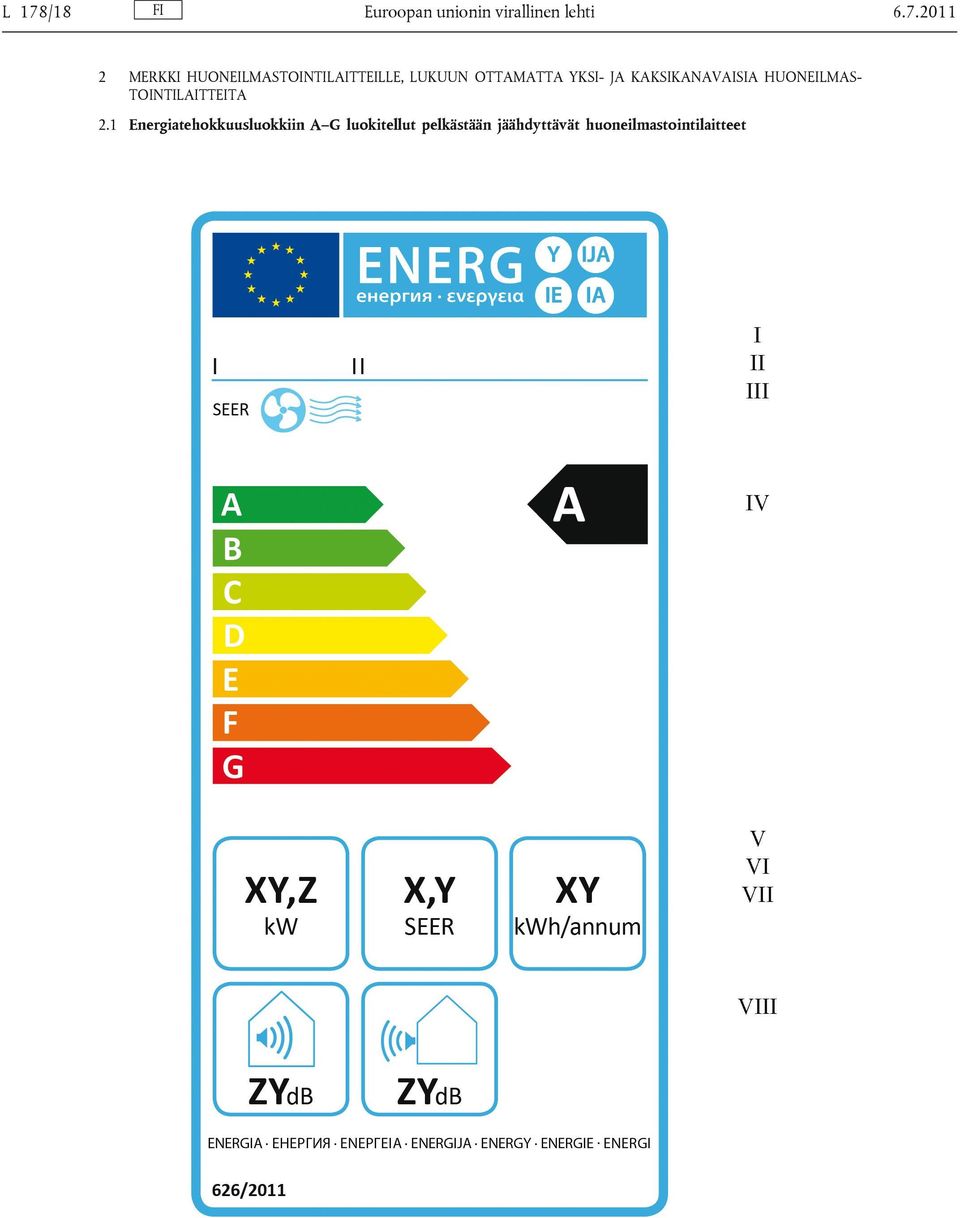

18 FI L 178/18 2 Euroopan unionin virallinen lehti MERKKI HUONEILMASTOINTILAITTEILLE, LUKUUN OTTAMATTA YKSI- JA KAKSIKANAVAISIA HUONEILMAS TOINTILAITTEITA 2.1 Energiatehokkuusluokkiin A G luokitellut pelkästään jäähdyttävät huoneilmastointilaitteet

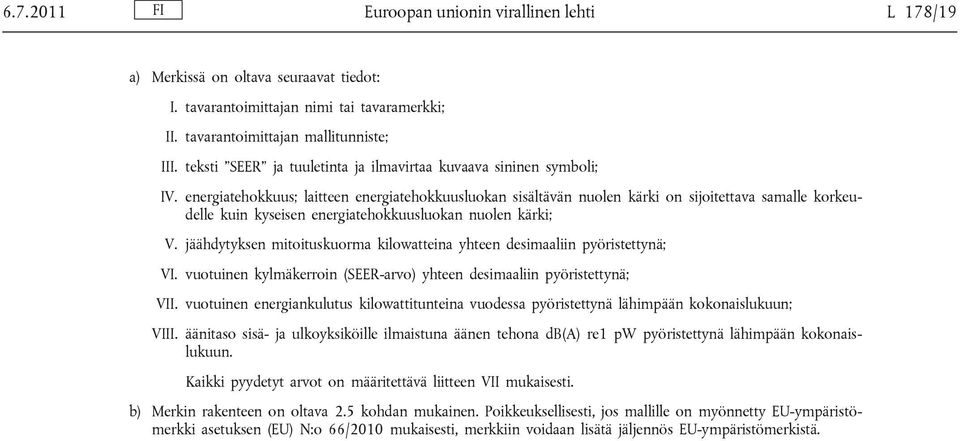

19 Euroopan unionin virallinen lehti L 178/19 a) Merkissä on oltava seuraavat tiedot: I. tavarantoimittajan nimi tai tavaramerkki; II. tavarantoimittajan mallitunniste; III. teksti SEER ja tuuletinta ja ilmavirtaa kuvaava sininen symboli; IV. energiatehokkuus; laitteen energiatehokkuusluokan sisältävän nuolen kärki on sijoitettava samalle korkeudelle kuin kyseisen energiatehokkuusluokan nuolen kärki; V. jäähdytyksen mitoituskuorma kilowatteina yhteen desimaaliin pyöristettynä; VI. vuotuinen kylmäkerroin (SEER-arvo) yhteen desimaaliin pyöristettynä; VII. vuotuinen energiankulutus kilowattitunteina vuodessa pyöristettynä lähimpään kokonaislukuun; VIII. äänitaso sisä- ja ulkoyksiköille ilmaistuna äänen tehona db(a) re1 pw pyöristettynä lähimpään kokonaislukuun. Kaikki pyydetyt arvot on määritettävä liitteen VII mukaisesti. b) Merkin rakenteen on oltava 2.5 kohdan mukainen. Poikkeuksellisesti, jos mallille on myönnetty EU-ympäristömerkki asetuksen (EU) N:o 66/2010 mukaisesti, merkkiin voidaan lisätä jäljennös EU-ympäristömerkistä.

20 L 178/20 FI Euroopan unionin virallinen lehti 2.2 Energiatehokkuusluokkiin A+ F luokitellut pelkästään jäähdyttävät huoneilmastointilaitteet a) Merkissä on oltava 2.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 2.5 kohdan mukainen

21 FI Euroopan unionin virallinen lehti 2.3 Energiatehokkuusluokkiin A++ E luokitellut pelkästään jäähdyttävät huoneilmastointilaitteet a) Merkissä on oltava 2.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 2.5 kohdan mukainen. L 178/21

22 L 178/22 FI Euroopan unionin virallinen lehti 2.4 Energiatehokkuusluokkiin A+++ D luokitellut pelkästään jäähdyttävät huoneilmastointilaitteet a) Merkissä on oltava 2.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 2.5 kohdan mukainen

23 FI 2.5 Merkin rakenne Euroopan unionin virallinen lehti L 178/23

24 L 178/24 Euroopan unionin virallinen lehti Selite: i) Merkin on oltava vähintään 100 mm leveä ja 200 mm korkea. Jos merkki painetaan suuremmassa koossa, sen on kuitenkin noudatettava edellä esitettyjä mittasuhteita. ii) Taustan on oltava valkoinen. iii) Käytettävät värit ovat CMYK syaani, magenta, keltainen ja musta seuraavan esimerkin mukaisesti: X-00: 0 % syaania, 70 % magentaa, 100 % keltaista, 0 % mustaa. iv) Merkin on täytettävä kaikki seuraavat vaatimukset (numerot viittaavat edellä olevaan kuvaan): EU-merkin reunaviiva: viiva: 5 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. EU-tunnus: Värit: X ja X-00. Energia -tunnus: Väri: X Mallin mukainen kuvamerkki: EU-tunnus + energia -tunnus: leveys: 93 mm; korkeus: 18 mm. Tunnusten alapuolinen rajaviiva: 1 pt väri: syaani 100 % pituus: 93,7 mm. SEER-merkintä: Teksti: Calibri regular 10 pt, suuraakkoset, 100 % mustaa. Asteikko A G Nuoli: korkeus: 7 mm, nuolten väli: 1,3 mm värit: Korkein luokka: X-00-X-00, Toinen luokka: X-00, Kolmas luokka: X-00, Neljäs luokka: X-00, Viides luokka: X-00, Kuudes luokka: X-00, Viimeinen luokka (viimeiset luokat): 00-X-X-00. Teksti: Calibri bold 18 pt, suuraakkoset, valkoinen. Energiatehokkuusluokka: Nuoli: Leveys: 23 mm, korkeus: 15 mm, 100 % mustaa; Teksti: Calibri bold 29 pt, suuraakkoset, valkoinen. Energia: Teksti: Calibri regular 8 pt, suuraakkoset, 100 % mustaa. Nimellisteho kilowatteina: Teksti kw : Calibri regular 14 pt, 100 % mustaa. Arvo XY,Z : Calibri bold 22 pt, 100 % mustaa. SEER-arvo yhteen desimaaliin pyöristettynä: Reunus: 3 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. Teksti SEER : Calibri regular 14 pt, suuraakkoset, 100 % mustaa. Arvo X,Y : Calibri bold 22 pt, 100 % mustaa.

25 Euroopan unionin virallinen lehti L 178/25 Vuotuinen energiankulutus kwh/vuosi: Teksti kwh/vuosi : Calibri regular 14 pt, 100 % mustaa. Arvo XY : Calibri bold 22 pt, 100 % mustaa. Äänitaso: Reunus: 2 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. Arvo: Calibri bold 22 pt, 100 % mustaa. Teksti: Calibri regular 14 pt, 100 % mustaa. Tavarantoimittajan nimi tai tavaramerkki Tavarantoimittajan mallitunniste Tavarantoimittajan nimen tai tavaramerkin ja mallitunnisteen tulisi mahtua tilaan, jonka koko on mm. Viiteajanjakso: Teksti: Calibri bold 10 pt.

26 FI L 178/26 3 Euroopan unionin virallinen lehti MERKKI HUONEILMASTOINTILAITTEILLE, LUKUUN OTTAMATTA YKSI- JA KAKSIKANAVAISIA HUONEILMAS TOINTILAITTEITA 3.1 Energiatehokkuusluokkiin A G luokitellut pelkästään lämmittävät huoneilmastointilaitteet

27 Euroopan unionin virallinen lehti L 178/27 a) Merkissä on oltava seuraavat tiedot: I. tavarantoimittajan nimi tai tavaramerkki; II. tavarantoimittajan mallitunniste; III. teksti SCOP ja tuuletinta ja ilmavirtaa kuvaava punainen symboli; IV. energiatehokkuus; laitteen energiatehokkuusluokan sisältävän nuolen kärki on sijoitettava samalle korkeudelle kuin kyseisen energiatehokkuusluokan nuolen kärki. Lämmityskauden Keskimääräinen energiatehokkuuden ilmoittaminen on pakollista. Kausien Lämmin ja Kylmä energiatehokkuuden ilmoittaminen on vapaaehtoista; V. lämmityksen mitoituskuorma kilowatteina yhteen desimaaliin pyöristettynä enintään kolmelta lämmityskaudelta. Niiden lämmityskausien arvot, joiden mitoituskuormaa ei anneta, on merkittävä merkillä X ; VI. lämmityskauden lämpökerroin (SCOP) yhteen desimaaliin pyöristettynä enintään kolmelta lämmityskaudelta. Niiden lämmityskausien arvot, joiden SCOP-arvoa ei anneta, on merkittävä merkillä X ; VII. vuotuinen energiankulutus kilowattitunteina vuodessa pyöristettynä lähimpään kokonaislukuun. Niiden lämmityskausien arvot, joiden vuotuista energiankulutusta ei anneta, on merkittävä merkillä X ; VIII. äänitaso sisä- ja ulkoyksiköille ilmaistuna äänen tehona db(a) re1 pw pyöristettynä lähimpään kokonaislukuun; IX. Euroopan kartta, johon on merkitty kolme ohjeellista lämmityskautta, sekä niiden värejä vastaavat ruudut. Kaikki pyydetyt arvot on määritettävä liitteen VII mukaisesti. b) Merkin rakenteen on oltava 3.5 kohdan mukainen. Poikkeuksellisesti, jos mallille on myönnetty EU-ympäristömerkki asetuksen (EU) N:o 66/2010 mukaisesti, merkkiin voidaan lisätä jäljennös EU-ympäristömerkistä.

28 L 178/28 FI Euroopan unionin virallinen lehti 3.2 Energiatehokkuusluokkiin A+ F luokitellut pelkästään lämmittävät huoneilmastointilaitteet a) Merkissä on oltava 3.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 3.5 kohdan mukainen

29 FI Euroopan unionin virallinen lehti 3.3 Energiatehokkuusluokkiin A++ E luokitellut pelkästään lämmittävät huoneilmastointilaitteet a) Merkissä on oltava 3.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 3.5 kohdan mukainen. L 178/29

30 L 178/30 FI Euroopan unionin virallinen lehti 3.4 Energiatehokkuusluokkiin A+++ D luokitellut pelkästään lämmittävät huoneilmastointilaitteet a) Merkissä on oltava 3.1 kohdassa luetellut tiedot. b) Merkin rakenteen on oltava 3.5 kohdan mukainen

31 FI 3.5 Merkin rakenne Euroopan unionin virallinen lehti L 178/31

32 L 178/32 Euroopan unionin virallinen lehti Selite: i) Merkin on oltava vähintään 100 mm leveä ja 200 mm korkea. Jos merkki painetaan suuremmassa koossa, sen on kuitenkin noudatettava edellä esitettyjä mittasuhteita. ii) Taustan on oltava valkoinen. iii) Käytettävät värit ovat CMYK syaani, magenta, keltainen ja musta seuraavan esimerkin mukaisesti: X-00: 0 % syaania, 70 % magentaa, 100 % keltaista, 0 % mustaa. iv) Merkin on täytettävä kaikki seuraavat vaatimukset (numerot viittaavat edellä olevaan kuvaan): EU-merkin reunaviiva: viiva: 5 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. EU-tunnus: Värit: X ja X-00. Energia -tunnus: Väri: X Mallin mukainen kuvamerkki: EU-tunnus + energia -tunnus: leveys: 93 mm; korkeus: 18 mm. Tunnusten alapuolinen rajaviiva: 1 pt väri: syaani 100 % pituus: 93,7 mm. SCOP-merkintä: Teksti: Calibri regular 10 pt, suuraakkoset, 100 % mustaa. Asteikko A G Nuoli: korkeus: 7 mm, nuolten väli: 1,3 mm värit: Korkein luokka: X-00-X-00, Toinen luokka: X-00, Kolmas luokka: X-00, Neljäs luokka: X-00, Viides luokka: X-00, Kuudes luokka: X-00, Viimeinen luokka (viimeiset luokat): 00-X-X-00. Teksti: Calibri bold 18 pt, suuraakkoset, valkoinen. Energiatehokkuusluokka(-luokat): Nuoli: leveys: 11 mm, korkeus: 10 mm, 100 % mustaa; Teksti: Calibri bold 18 pt, suuraakkoset, valkoinen. Nimellisteho kilowatteina: Teksti kw : Calibri regular 10 pt, 100 % mustaa. Arvo XY,Z : Calibri bold 11 pt, 100 % mustaa. SCOP-arvo yhteen desimaaliin pyöristettynä: Teksti SCOP : Calibri regular 10 pt, suuraakkoset, 100 % mustaa. Arvo X,Y : Calibri bold 11 pt, 100 % mustaa. Vuotuinen energiankulutus kwh/vuosi: Teksti kwh/vuosi : Calibri regular 10 pt, 100 % mustaa. Arvo XY : Calibri bold 11 pt, 100 % mustaa.

33 Euroopan unionin virallinen lehti L 178/33 Äänitaso: Reunus: 2 pt väri: syaani 100 % pyöristetyt kulmat: 3,5 mm. Arvo: Calibri bold 15 pt, 100 % mustaa; Teksti: Calibri regular 12 pt, 100 % mustaa. Euroopan kartta ja väriruudut: Värit: Oranssi: Vihreä: Sininen: Tavarantoimittajan nimi tai tavaramerkki Tavarantoimittajan mallitunniste Tavarantoimittajan nimen tai tavaramerkin ja mallitunnisteen tulisi mahtua tilaan, jonka koko on 90 x 15 mm. Energia: Teksti: Calibri regular 8 pt, suuraakkoset, 100 % mustaa. Viiteajanjakso: Teksti: Calibri bold 10 pt.

34 FI L 178/34 4. Euroopan unionin virallinen lehti MERKKI KAKSIKANAVAISILLE HUONEILMASTOINTILAITTEILLE 4.1 Energiatehokkuusluokkiin A+++ D luokitellut kaksitoimiset kaksikanavaiset huoneilmastointilaitteet

35 Euroopan unionin virallinen lehti L 178/35 a) Merkissä on oltava seuraavat tiedot: I. tavarantoimittajan nimi tai tavaramerkki; II. tavarantoimittajan mallitunniste; III. teksti EER jäähdytykselle ja COP lämmitykselle, tuuletinta ja ilmavirtaa kuvaava sininen symboli EERarvolle ja tuuletinta ja ilmavirtaa kuvaava punainen symboli COP-arvolle; IV. energiatehokkuus; laitteen energiatehokkuusluokan sisältävän nuolen kärki on sijoitettava samalle korkeudelle kuin kyseisen energiatehokkuusluokan nuolen kärki. Energiatehokkuus on ilmoitettava jäähdytykselle ja lämmitykselle; V. Nimellisteho jäähdytys- ja lämmitystilassa kilowatteina yhteen desimaaliin pyöristettynä; VI. EER rated ja COP rated yhteen desimaaliin pyöristettyinä; VII. tuntienergiankulutus kilowattitunteina 60 minuutissa jäähdytys- ja lämmitystilassa pyöristettynä lähimpään kokonaislukuun. VIII. äänitaso sisäyksikölle ilmaistuna äänen tehona db(a) re1 pw pyöristettynä lähimpään kokonaislukuun. Kaikki pyydetyt arvot on määritettävä liitteen VII mukaisesti. b) Merkin rakenteen on oltava 4.2 kohdan mukainen. Poikkeuksellisesti, jos mallille on myönnetty EU-ympäristömerkki asetuksen (EU) N:o 66/2010 mukaisesti, merkkiin voidaan lisätä jäljennös EU-ympäristömerkistä.
