1 Tietokoneen rakenne Luento 5 (Memory Management) Stallings: Ch Muistinhallintaongelma Heittovaihto vs. virtuaalimuisti Ohjelmisto- ja laitteistotuki Esim: Pentium Luento 5-1 Teemu s Cheesecake hand table Muistinhallinta Register, on-chip cache, memory, disk, and tape speeds relative to times locating cheese for the cheese cake you are baking... Europa refridge- (Jupiter) rator moon 0.5 sec (register) 1 sec (cache) 10 sec (memory) 12 days (disk) 4 years (tape) Luento 5-2 Tietokoneen rakenne / 2006 / Teemu Kerola 1

2 Virtual Memory (virtuaalimuisti) Problem: How can I make my (main) memory as big as my disk drive? Answer: Virtual memory u keep only most probably referenced data in memory, and rest of it in disk disk is much bigger and slower than memory address in machine instruction may be different than memory address need to have efficient address mapping most of references are for data in memory u joint solution with HW & SW Luento 5-3 Other Problems Often Solved with VM If you must want to have many processes in memory at the same time, how do you keep track of memory usage? How do you prevent one process from touching another process memory areas? What if a process needs more memory than we have? Luento 5-4 Tietokoneen rakenne / 2006 / Teemu Kerola 2

3 Memory Management Problem How much memory for each process? u Is it fixed amount during the process run time or can it vary during the run time? Where should that memory be? u In a continuous or discontinuous area? u Is the location the same during the run time or can it vary dynamically during the run time? How is that memory managed? How is that memory referenced? Luento 5-5 Partitioning How much physical memory for each process? Static (fixed) partitioning (staattiset tai u Amount of physical memory kiinteät partitiot) determined at process creation time u Continuous memory allocation for partition Dynamic partitioning (dynaamiset partitiot) u Amount of physical memory given to a process varies in time Due to process requirements (of this process) Due to system (I.e., other processes) requirements Luento 5-6 Tietokoneen rakenne / 2006 / Teemu Kerola 3

4 Static Partitioning Equal size - give everybody the same amount u Fixed size - big enough for everybody too much for most u Need more? Can not run! Unequal size u sizes predetermined u Can not combine Variable size u Size determined at process creation time Fig [Sta06 ] P1 P2 P4 Fig (a) [Sta06 ] Fig (b) [Sta06 ] P3 P4 P1 Luento 5-7 Fragmentation Internal fragmentation (sisäinen pirstoutuminen) u unused memory inside allocated block u e.g., equal size fixed memory Fig (a) [Sta06 ] partitions External fragmentation (ulkoinen pirstoutuminen) u enough free memory, but it is splintered as many un-allocatable blocks u e.g., unequal size partitions or dynamic fixed size (variable size) memory partitions Fig (b) [Sta06 ] Fig [Sta06 ] Luento 5-8 Tietokoneen rakenne / 2006 / Teemu Kerola 4

5 Dynamic Partitioning Process must be able to run with varying amounts of main memory u all of memory space is not in physical memory u need some minimum amount of memory New process? u If necessary reduce amount of memory for some (lower priority) processes Not enough memory for some process? u reduce amount of memory for some (lower priority) processes u kick (swap) out some (lower priority) process Luento 5-9 Address Mapping (4) Pascal, Java: while (...) X := Y+Z; Textual machine language: (osoitteen muunnos) Symbolic Assembler: loop: LOAD R1, Y ADD R1, Z STORE R1, X 1312: LOAD R1, 2510 ADD R1, 2514 STORE R1, 2600 (addresses relative to 0) Execution time: : LOAD R1, ADD R1, ADD R1, (real, actual!) Luento 5-10 Tietokoneen rakenne / 2006 / Teemu Kerola 5

6 Address Mapping (2) Textual machine language: logical address 1312: LOAD R1, ? Execution time: : LOAD R1, or : LOAD R1, 2510?? physical address (constant?) logical addr - Want: R1 Mem[102510] or Mem[2510]? - Who makes the mapping? When? Luento 5-11 Address Mapping (2) At program load time u Loader (lataaja) u Static address binding (staattinen osoitteiden sidonta) At program execution time u CPU u With every instruction u Dynamic address binding (dynaaminen osoitteiden sidonta) u Swapping u Virtual memory Luento 5-12 Tietokoneen rakenne / 2006 / Teemu Kerola 6

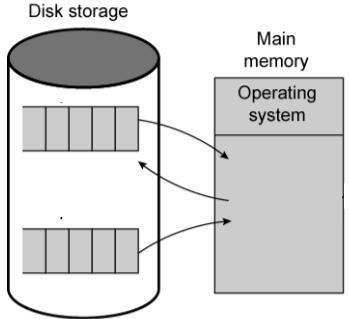

7 Heittovaihto (swapping) Prosessilla yhtenäinen muistialue u Prosessi joko muistissa tai levyllä u Prosessinkuvaaja (PCB) aina muistissa Ajonaikainen osoitemuunnos u Looginen osoite fyysinen muistiosoite Lisätietoja KJ-kurssilla Laitteistotuki = MMU u Kanta- ja rajarekisteri u Bounds exceeded -keskeytys KJ u Kirjanpito vapaista muistialueista u Prosessien siirto levyltä muistiin / muistista levylle u Prosessin vaihto: kanta- ja rajarekisterin asetus u Virheellinen muistiviite: tapa prosessi Luento 5-13 Virtual Memory Implementation (Virtuaalimuistitoteutus) Methods u Base and limit registers (kanta- ja rajarekisterit) u Segmentation (segmentointi) u Paging (sivutus) u Segmented paging, multilevel paging Hardware support u MMU - Memory Management Unit Part of processor Varies with different methods u Sets limits on what types of virtual memory (methods) can be implemented using this HW Luento 5-14 Tietokoneen rakenne / 2006 / Teemu Kerola 7

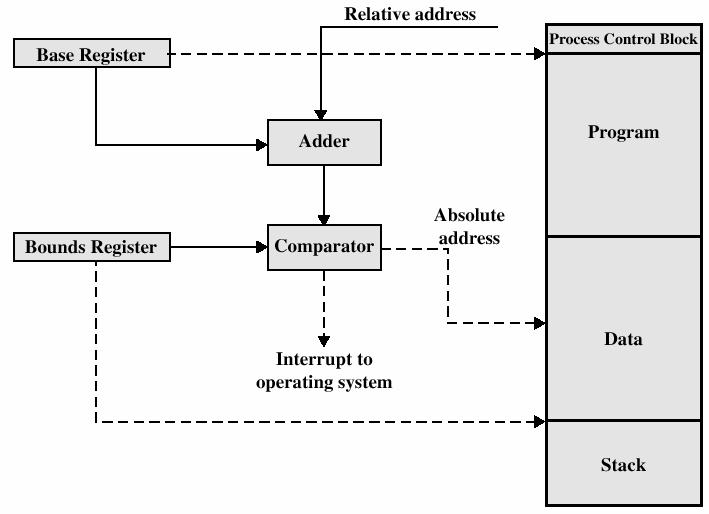

8 Base and Limit Registers Continuous memory partitions u One or more (4?) per process u May have separate base and limit registers Code, data, shared data, etc By default, or given explicitly in each mem. ref. BASE and LIMIT registers in MMU u All addresses logical in machine instructions u Exec. time address mapping for address (x): Check: 0 x < LIMIT Physical address: BASE +x Tuttua Tito-kurssilta Luento 5-15 Address Mapping using Base and Limit Registers (Osoitteenmuunnos rajarekistereitä käyttäen) (Sta05 Operating Systems Fig 7.8) Luento 5-16 Tietokoneen rakenne / 2006 / Teemu Kerola 8

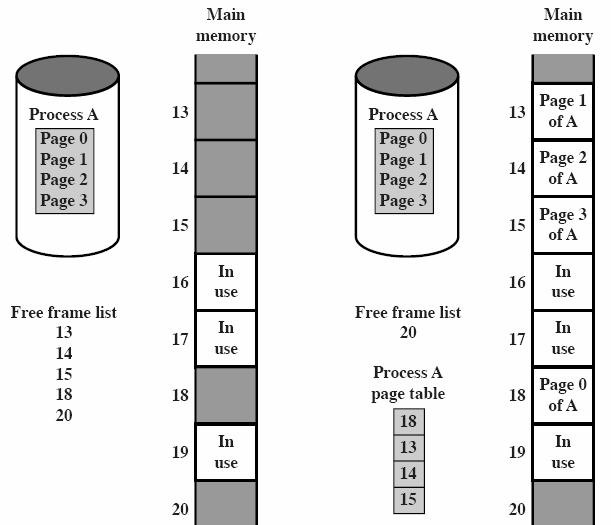

9 Virtuaalimuisti Vain tarvittavat prosessin palat muistissa, ei tarvitse sijaita peräkkäin muistissa u Tarvenouto (Demand paging) Palojen koko? u Vakiokokoiset palat = Sivutus u Palojen koko vaihtelee = Segmentointi u Yhdistettynä = Sivutettu segmentointi KJ:n kirjanpito (OS bookkeeping) u Sivutilataulu ( frame table) Mitkä sivutilat vapaita, mitkä varattuja? KJ kurssin pureskeltavaa Sivutus yleisintä nyt vain siitä u Jokaisella prosessilla oma sivutaulu ( table) Onko sivu muistissa vai levyllä? Presence-bitti Missä sivutilassa sivu majailee? Muuta kontrollitietoa? Viitebitit: Modified, Referenced Luento 5-17 Virtual Memory: Paging (sivutus) Load A Program: s Memory: frames OS load process A from disk Process A in main memory (Sta06 Fig 8.15) Luento 5-18 Tietokoneen rakenne / 2006 / Teemu Kerola 9

10 Address Mapping with Paging VM (Sivuttava virtuaalimuistin osoitteen muunnos) (Sta06 Fig 8.16) Luento 5-19 Paged Address Translation (4) Page table register Check for valid entry Virtual address : 1: 2: Page table 0 rwx 65 1 rw 14 1 rw 55.. Valid entry Access rights Page frame Access type r Check access rights r {rw} (virt. mem. used to solve memory protection problem) Physical address Luento 5-20 Tietokoneen rakenne / 2006 / Teemu Kerola 10

11 Page fault interrupt Stop execution Initiate reading 1 from disk Schedule next process to run I/O interrupt Page 1 read, update table Make orig. process ready-to-run Page table register Check for valid entry: not valid! Page Fault (12) Virtual address : 1: 2: Page table 0 rwx rw w rw 55.. Schedule orig. process again, at the same instruction Access type r Check access rights r {rw} Physical address Luento 5-21 Virtuaalimuisti: TLB Translation Lookaside Buffer Osoitemuunnos jokaiselle muistiviittaukselle, vähintään kerran per käsky Sivutaulun alkio muistissa = ylimääräinen (useampi) muistinouto? u Liian hidasta Ratkaisu u Paikallisuus! Sitähän tarvitaan het kohta uudestaan u Pidä tallessa suorittimella edellisissä muunnoksissa käytetyt sivutaulun alkiot TLB, osoitemuunnospuskuri u Vrt. välimuisti u Nopea rekisterijoukko (esim. Pentium: 32 alkiota) u Assosiatiivinen haku u Osumatodennäköisyys 99.9%? (eli lähes aina!) Luento 5-22 Tietokoneen rakenne / 2006 / Teemu Kerola 11

12 Correct address mapping found Physical address 0x00B6C8E6 046 ReadW I2, 0xAB00C7DA 046? = Example: Direct Mapped 16-entry TLB (6) 0000: tag index AB00C7D A. Match 0111: 1000: 1001: 1010: offset. tag frame AB00C7D 00B6C8E6 Luento 5-23 Translation Lookaside Buffer (TLB) Hit on TLB? u address translation is in TLB - real fast Miss on TLB? u must read table entry from memory u takes time not much, just a memory reference Entry might be in cache! u cpu waits idle until it is done Just like normal cache, but for address mapping u implemented just like cache u instead of cache line data have physical address u split TLB? 1 or 2 levels? Luento 5-24 Tietokoneen rakenne / 2006 / Teemu Kerola 12

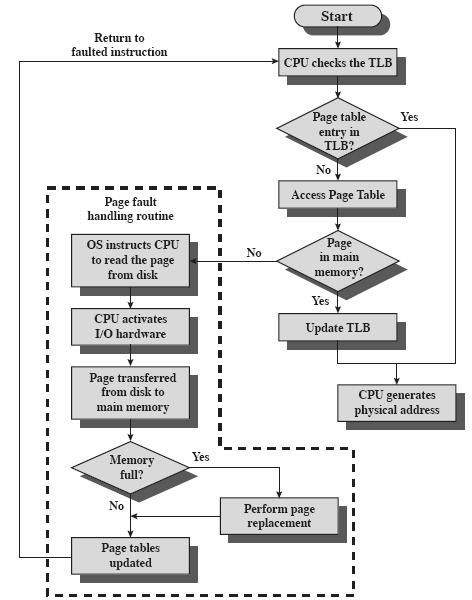

13 Sivunpuutoskeskeytyksen käsittely Prosessin vaihto (ainakin 2 kpl) Prosessin vaihto (ainakin 2 kpl) (Sta06 Fig 8.18) Luento 5-25 Virtuaalimuisti Laitteistotuki = MMU ja sen erikoisrekisterit u PTR ( table register) Sivutaulun fyysinen alkuosoite (tuotu PCB:stä) u TLB (translation lookaside buffer) Aiemmissa osoitteenmuunnoksissa käytettyjä tietoja = sivutaulun alkioita u Page fault keskeytys u Viitebittien ylläpito Prosessin vaihtuessa u PTR sivutaulun fyysinen alkuosoite u TLB:n vanha sisältö invalidoitava TLB:n alkioissa Validi-bitit Muuttuneet alkiot takaisin muistiin ( cache block ) Luento 5-26 Tietokoneen rakenne / 2006 / Teemu Kerola 13

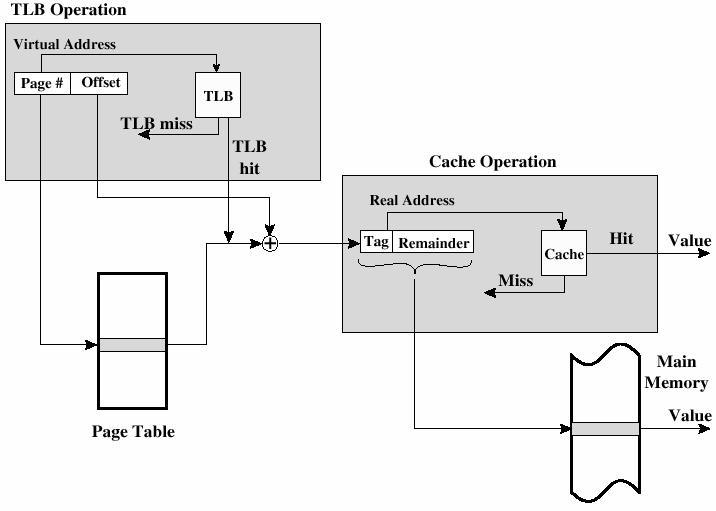

14 CPU instr mem.addr TLB Memory Organisation (3) Bus regs cache data table table Memory Disk table table table table Luento 5-27 TLB ja välimuisti Myös sivutaulun alkio voi löytyä välimuistista! (Sta06 Fig 8.19) Luento 5-28 Tietokoneen rakenne / 2006 / Teemu Kerola 14

15 TLB vs. Cache TLB Miss CPU waits idling HW implementation Invisible to process Data is copied from memory to TLB u from table data u from cache? Delay 4 (or 2 or 8?) clock cycles Cache Miss CPU waits idling HW implementation Invisible to process Data is copied from memory to cache u from data Delay 4 (or 2 or 8?) clock cycles Luento 5-29 TLB Misses vs. Page Faults TLB Miss CPU waits idling HW implementation Data is copied from memory to TLB (or from cache) Delay 1-4 (?) clock cycles Page Fault Process is suspended and cpu executes some other process SW implementation Data is copied from disk to memory Delay 30 ms (?) Luento 5-30 Tietokoneen rakenne / 2006 / Teemu Kerola 15

16 Korvauspolitiikka Mikä sivu korvataan muistista, jos muistitilasta puutetta? Lokaalit / globaalit algoritmit u Prosessin omien sivujen joukosta KJ-kurssilla tarkemmin u Kaikkein prosessien sivujen joukosta Algoritmeja u Clock, Second change, LRU, MMU u aseta viitattaessa Referenced=1, u aseta Modified=1, jos sivun sisältö muuttuu KJ u Nollaa bitit aika-ajoin u Korvaa tarvittaessa sellainen, jossa R=0, M=0 u M=1 kirjoita muuttunut sivu levylle ennen uusiokäyttöä Luento 5-31 Nykyprosessin oikea sivu? Käänteinen sivutaulu Järjestelmässä vain yksi käänteinen ST MMU: PTR ( table reg), PidR (process id register), TLB ~ PowerPC ~ UltraSPARC ~ IA-64 (Sta06 Fig 8.17 täydennettynä) Luento 5-32 Tietokoneen rakenne / 2006 / Teemu Kerola 16

17 Monitasoinen sivutaulu (3) Monet järjestelmät sallivat suuren virtuaaliosoiteavaruuden u Myös ST jaetaan sivuihin, ja ST:n osia levyllä u Ylimmän tason ST mahtuu yhteen sivuun, aina muistissa 32b osoite 1 K alkiota (= 1024 = 2 10 ) = Page Dir K * 1K = 1M alkiota (Sta05 Fig 8.4) Luento 5-33 Virtual Memory Policies (3) Fetch policy u demand paging: fetch only when needed 1st time u working set: keep all needed s in memory u prefetch: guess and start fetch early Placement policy (sijoituspolitiikka) u any frame for d VM Replacement policy (noutopolitiikka) (poistopolitiikka) u local, consider s just for this process for replacement u global, consider also s for all other processes u dirty s must be written to disk (likaiset, muutetut) Luento 5-34 Tietokoneen rakenne / 2006 / Teemu Kerola 17

18 Tietokoneen rakenne Esimerkiksi Pentium (IA-32) Ks. myös Tan06 Luento 5-35 Pentiumin tuki muistinhallinnalle Unsegmented und, max 2 32 = 4 GB u Virtuaaliosoite = fyysinen osoite u Tehokas käyttöä reaaliaikajärjestelmissä Unsegmented d (Sivuttava), max 4 GB u Lineaarinen osoiteavaruus u Sivu 4KB tai 4MB u Käyttöoikeudet sivukohtaisesti Segmented und (Segmentoiva), max 2 48 = 64 TB u Useita segmenttejä useita lineaarisia osoiteavaruuksia u Käyttöoikeudet segmenttikohtaisesti Segmented d (Sivuttava segmentointi), max 64 TB u Muistinhallinta sivutusta käyttäen u Käyttöoikeudet segmenttikohtaisesti Luento 5-36 Tietokoneen rakenne / 2006 / Teemu Kerola 18

19 Pentium: Osoitemuunnos base (Sta06 Fig 8.21) Jos Paging=Enabled, käytä sivutauluja, muuten lineaarinen osoite = fyysinen osoite (KJ, esim. laiteajurit?) Kontrollirekisterit ks. s. 444 [Sta06] Luento 5-37 Pentium: Osoitemuunnos Segment selector u Global / Local Table u Segmentin numero Global/Local Descriptor Table (GDT/LDT) u CS/DS selectors for code/data segments Segment descriptor Haetaan GDT:stä tai LDT:stä ja talletetaan MMU:n rekistereihin (Tan06 Fig 6-12, 6-13) Luento 5-38 Tietokoneen rakenne / 2006 / Teemu Kerola 19

20 Pentium: Segmenttikuvaaja (Sta06 Table 8.5) Luento 5-39 Pentium: Sivutaulu (Sta06 Table 8.5) Luento 5-40 Tietokoneen rakenne / 2006 / Teemu Kerola 20

21 Pentium: Käyttöoikeudet Privilege level CPU:n tilarekisterissä PSW:ssä u 00=korkein, 11 = matalin u Korkeampi voi viitata alemmille u Etuoikeutetut käskyt vain, kun level=00 Käyttöoikeus rajattavissa u Segmentin valinta RPL, requested privilege level u Segmenttikuvaaja DPL, descriptor privilege level Type: koodi/data? R/W u Sivutaulu R/W-bitti Linux ja Windows: vain kaksi käytössä (Tan06 Fig 6-16) Luento 5-41 Hennessy-Patterson:Computer Architecture, Fig 5.47 Alpha AXP Instr. TLB fully assoc, 12 entries Data TLB fully assoc, 32 entries Instr. CACHE direct mapped, 8 KB, 256 lines (a 32B) Data CACHE direct mapped, 8 KB, 256 lines Unified Level 2 CACHE 2 MB, 64K lines (a 32B) direct mapped, write-back Main Memory Disk Tietokoneen rakenne / 2006 / Teemu Kerola 21

22 Kertauskysymyksiä Mitä laitteistotason tukea tarvitaan VM:n toteuttamiseksi? Miten sivutus ja segmentointi eroavat toisistaan? Miksi ne joskus yhdistetään? Miten TLB ja välimuisti suhtautuvat toisiinsa? Luento 5-43 Tietokoneen rakenne / 2006 / Teemu Kerola 22
