1 SWISSCDF COMPACT DENSITY FIBREBOARD / KOMPOSIITTILEVY FI

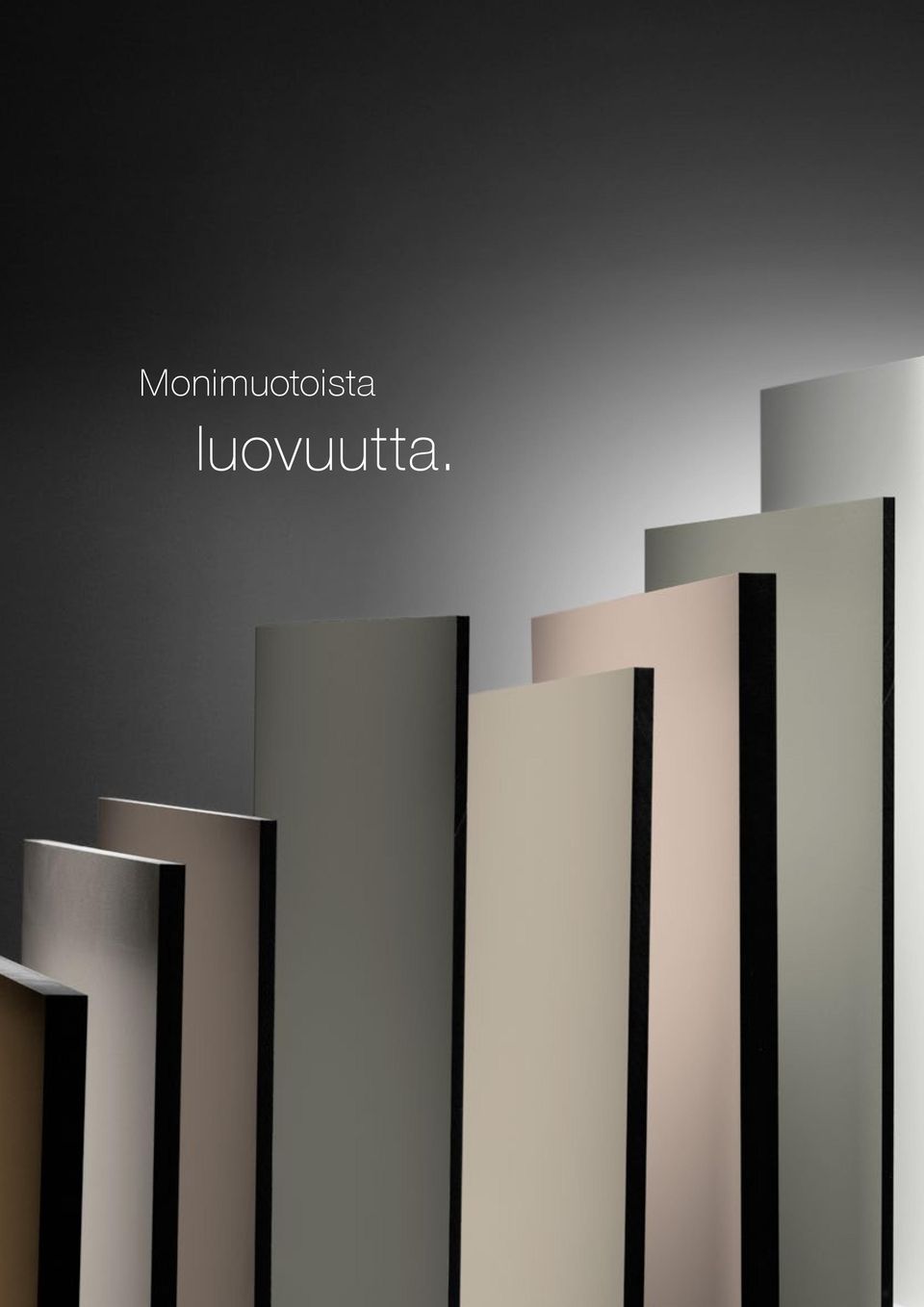

2 Monimuotoista luovuutta.

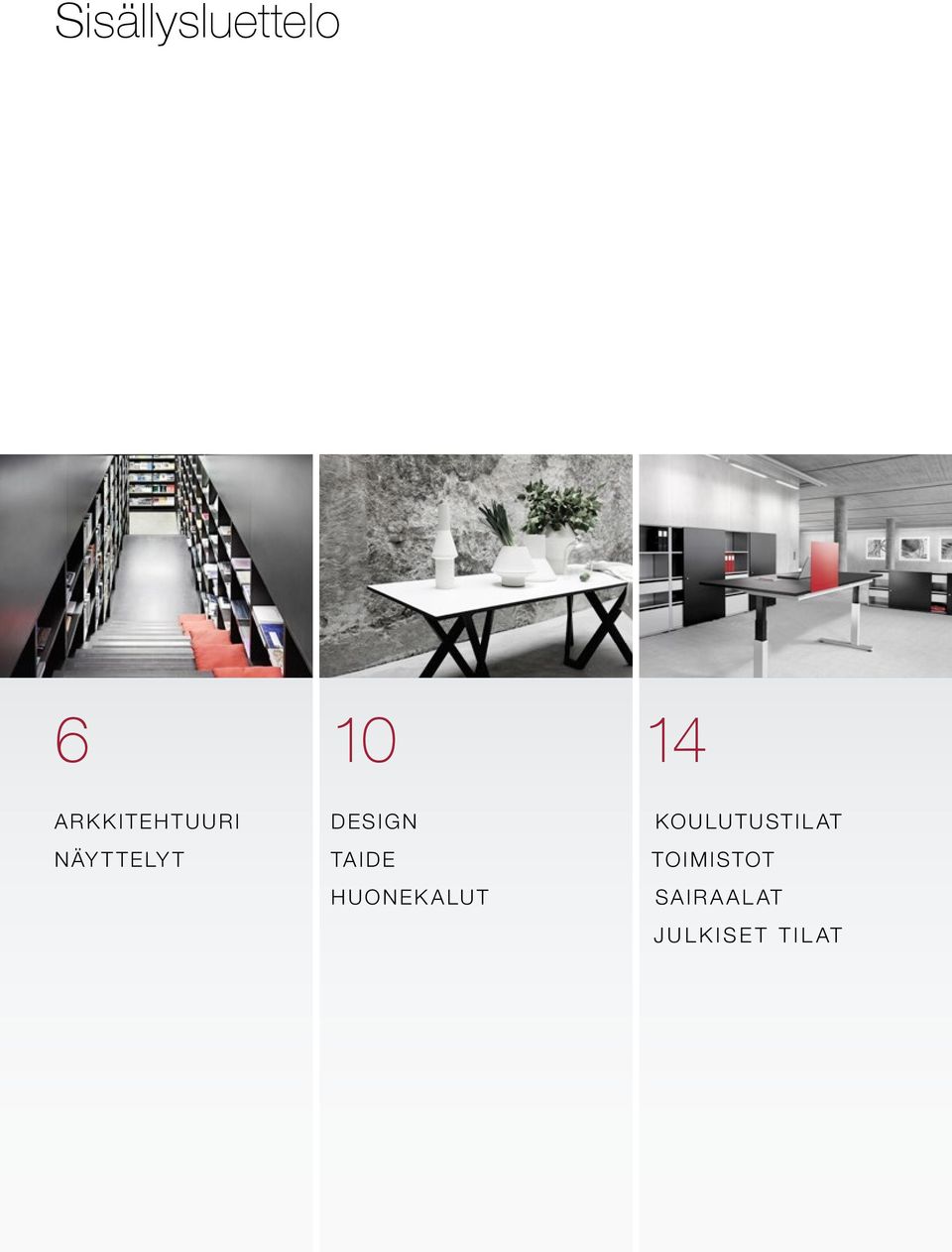

4 Sisällysluettelo ARKKITEHTUURI NÄYTTELYT DESIGN TAIDE HUONEKALUT KOULUTUSTILAT TOIMISTOT SAIRA ALAT JULKISET TILAT

5 RAVINTOLAT MYYMÄLÄT HOTELLIT WC -TIL AT TILANJAKAJAT LOKERIKOT / KAAPIT KESTÄVÄ KEHITYS T YÖSTÄMINEN TEKNISET TIEDOT

6 Luota vaistoosi.

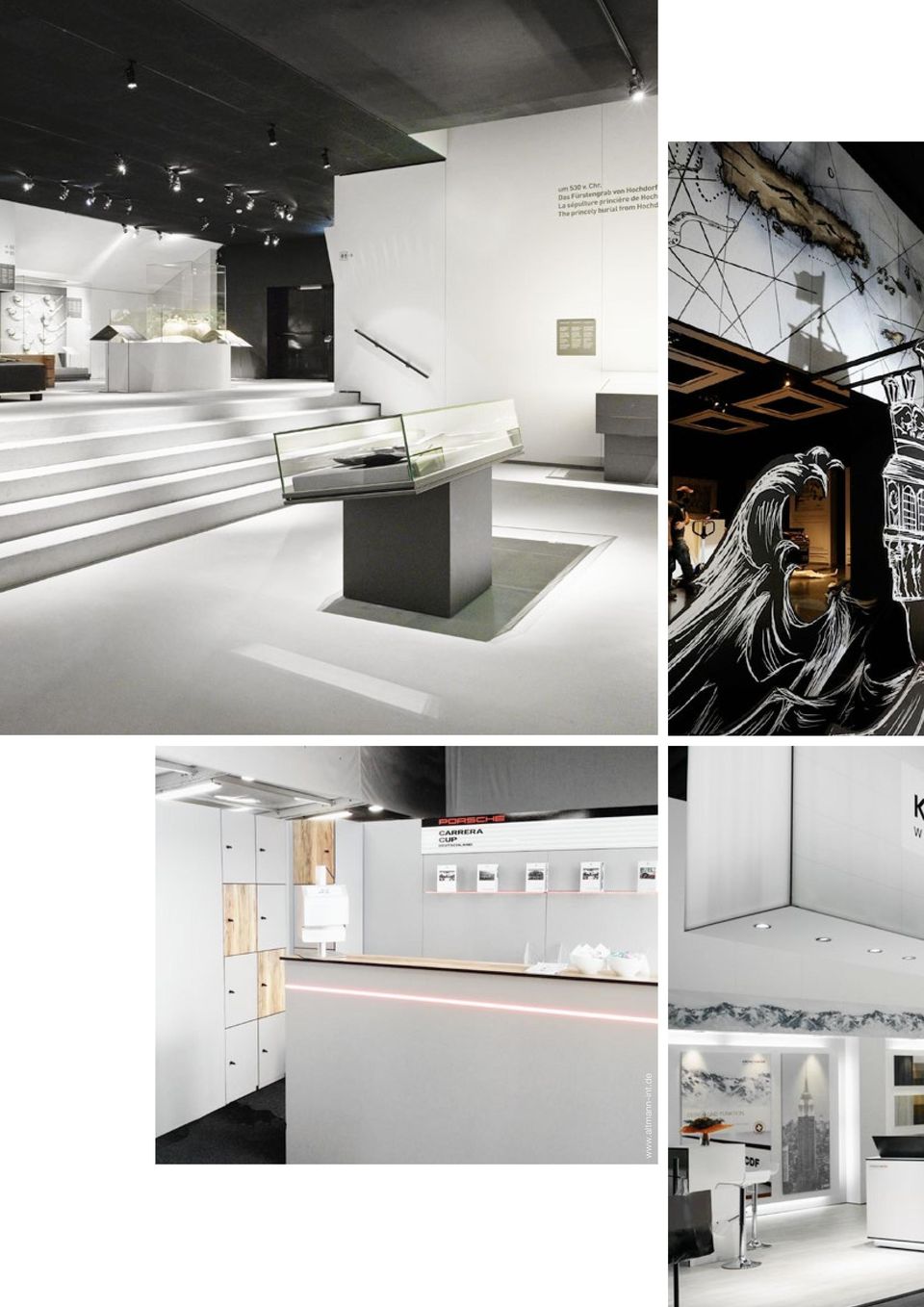

7 ARKKITEHTUURI NÄYTTELYT Homogeeninen U 164 VL, WB03, 19.4 mm 6 7

9 ARKKITEHTUURI NÄYTTELYT Senator Systems Ltd. Arkkitehtuuri on taitoa saattaa muoto, materiaali ja toimivuus yhteen harmooniseksi kokonaisuudeksi. SWISSCDF on ainutlaatuinen materiaali kestävyytensä ja designinsa ansiosta. 8 9

ch Arkkitehtuuri on taitoa saattaa muoto, materiaali ja

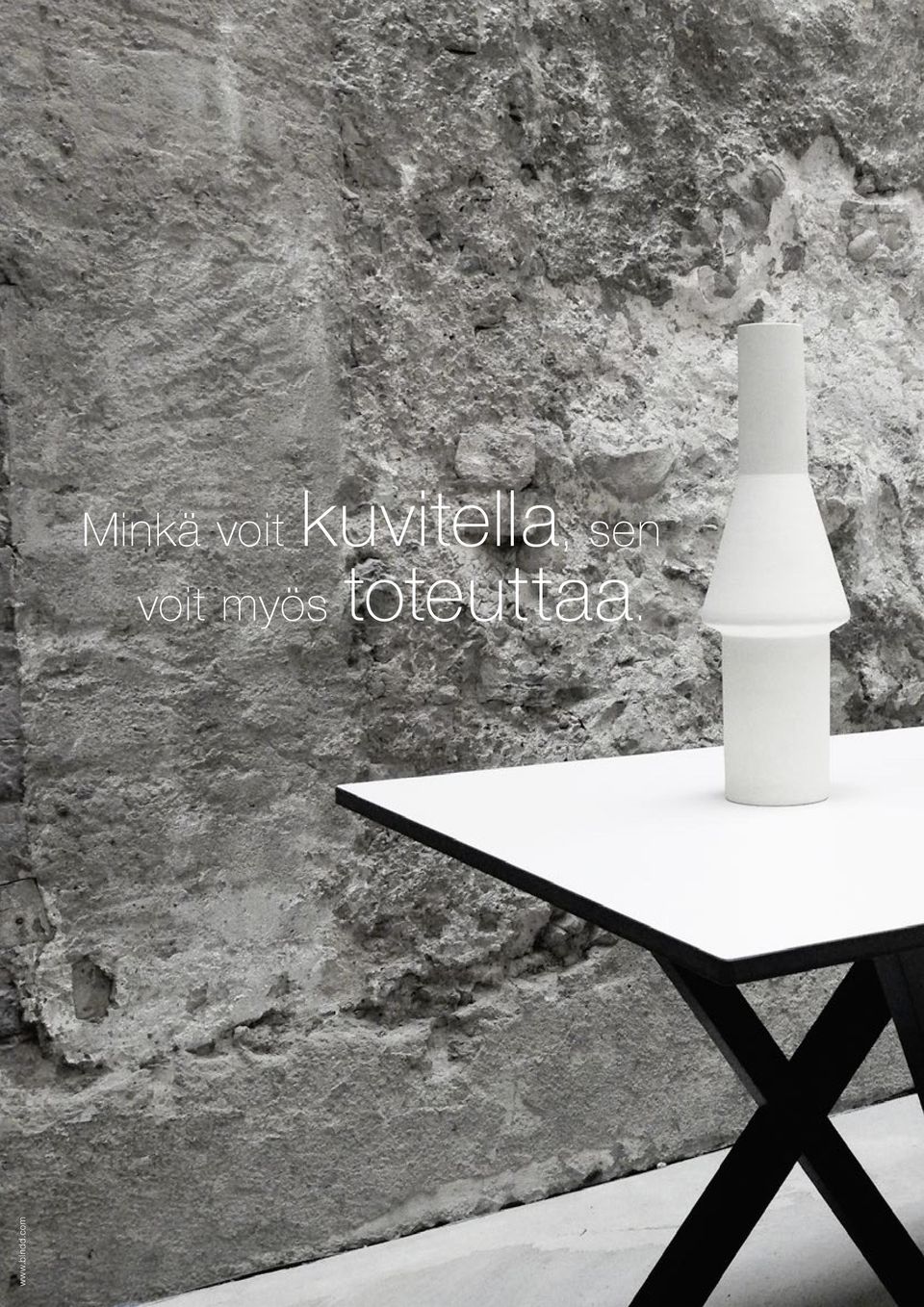

10 Minkä voit kuvitella, sen voit myös toteuttaa.

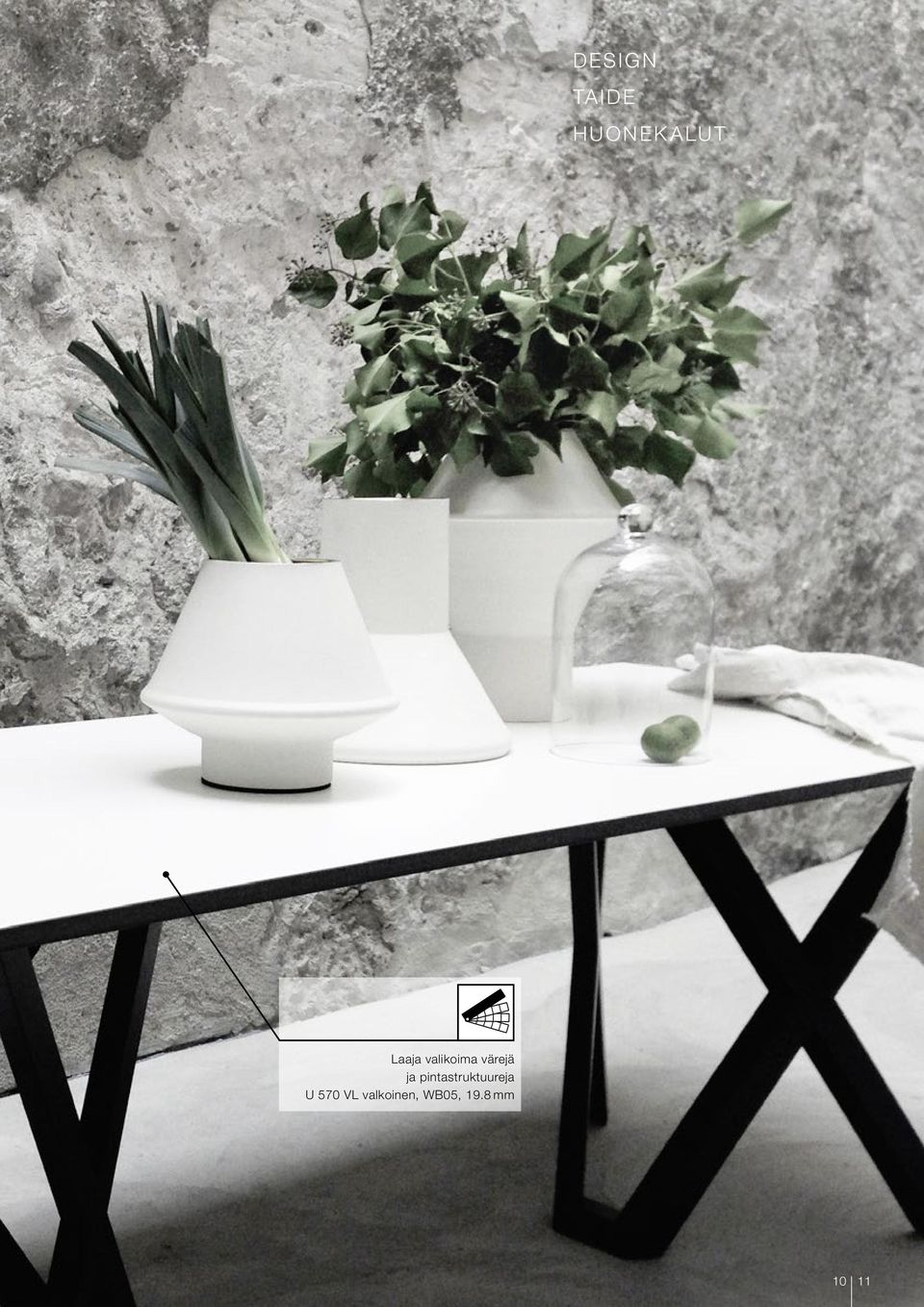

11 DESIGN TAIDE HUONEKALUT Laaja valikoima värejä ja pintastruktuureja U 570 VL valkoinen, WB05, 19.8 mm 10 11

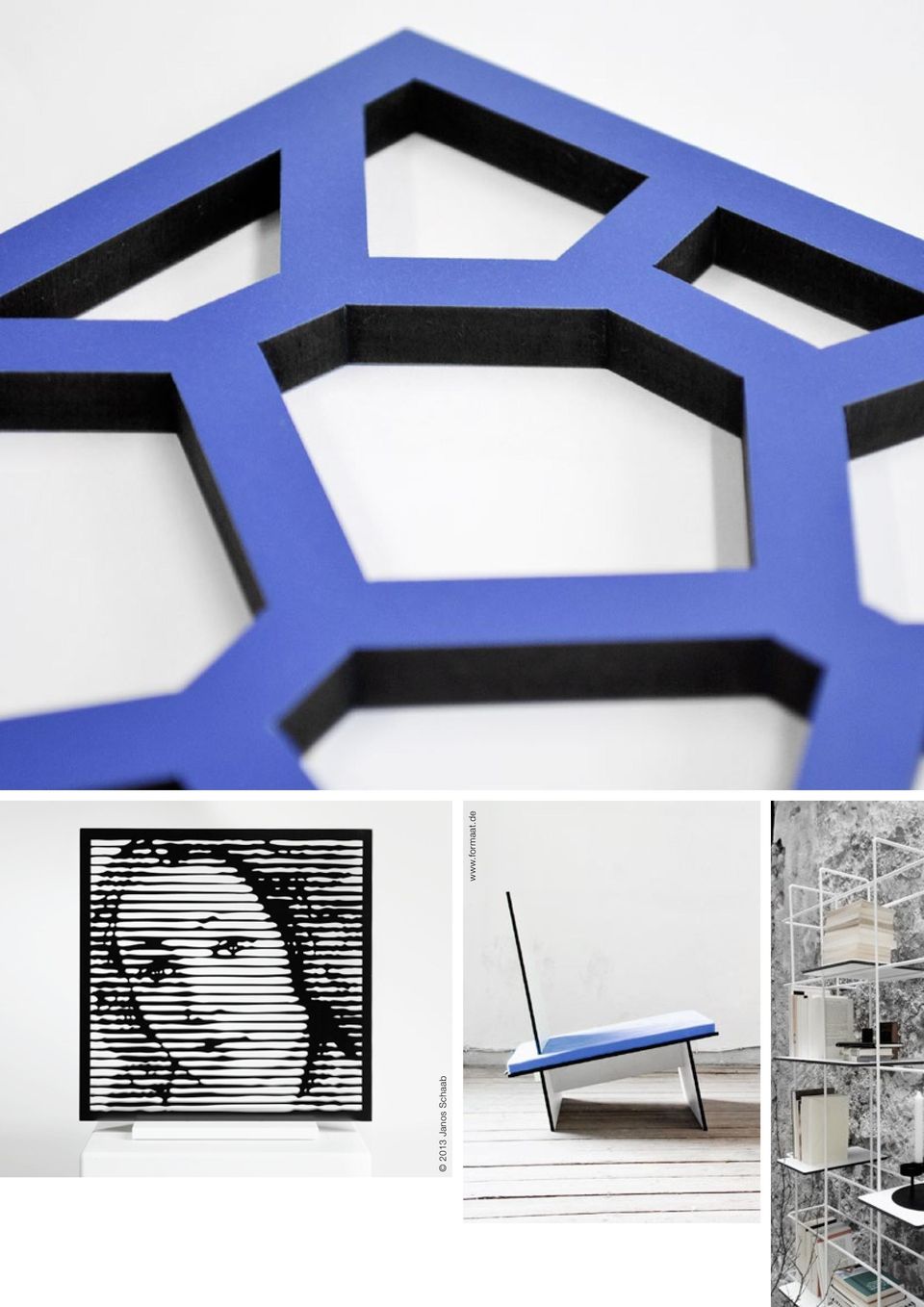

12 2013 Janos Schaab

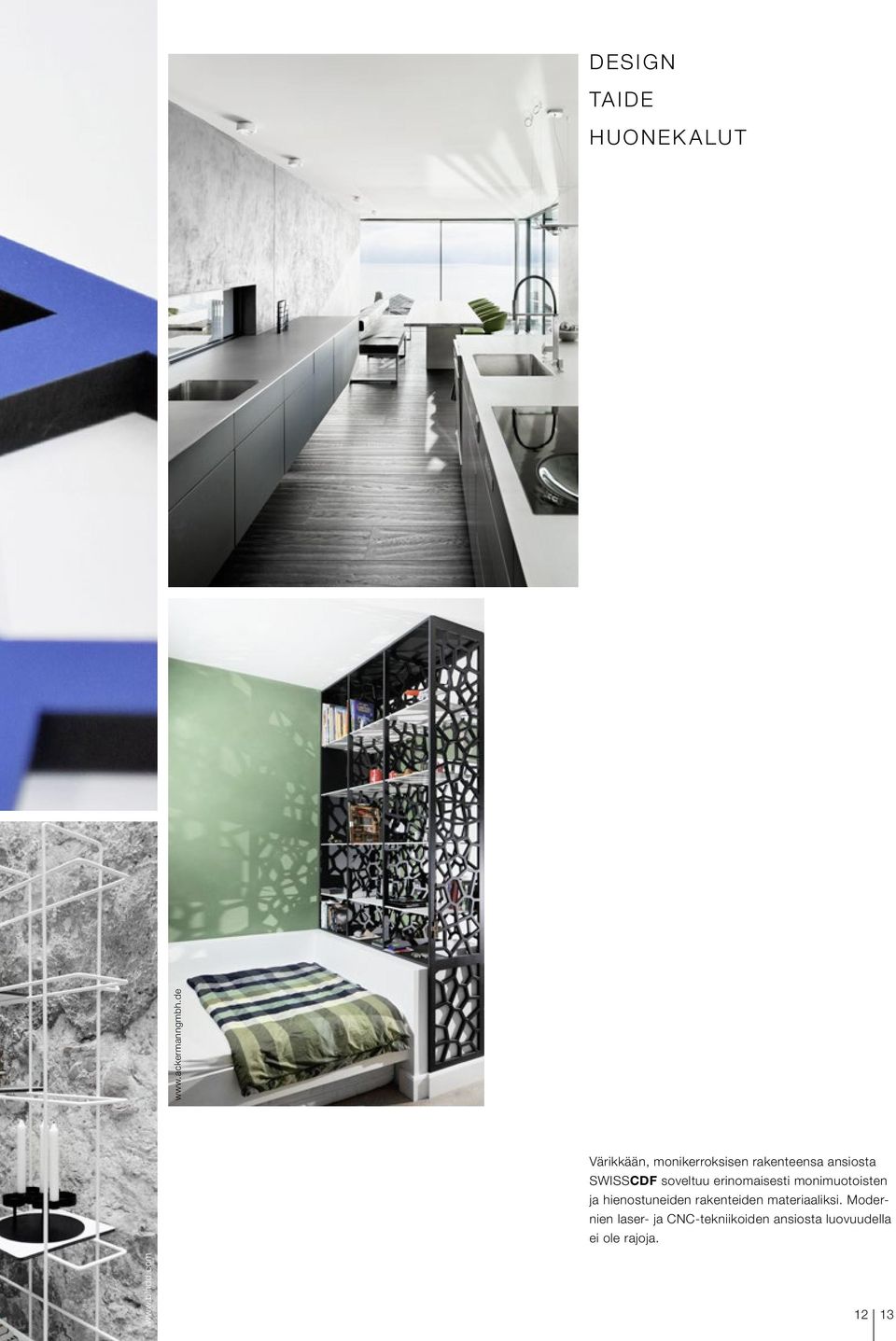

13 DESIGN TAIDE HUONEKALUT Värikkään, monikerroksisen rakenteensa ansiosta SWISSCDF soveltuu erinomaisesti monimuotoisten ja hienostuneiden rakenteiden materiaaliksi. Modernien laser- ja CNC-tekniikoiden ansiosta luovuudella ei ole rajoja

erinomaisesti monimuotoisten ja hienostuneiden rakenteiden

14 On vain tyhjää tilaa kunnes täytät sen ideoillasi. Helppohoitoinen U 190 BS, WB07, 13.2 mm

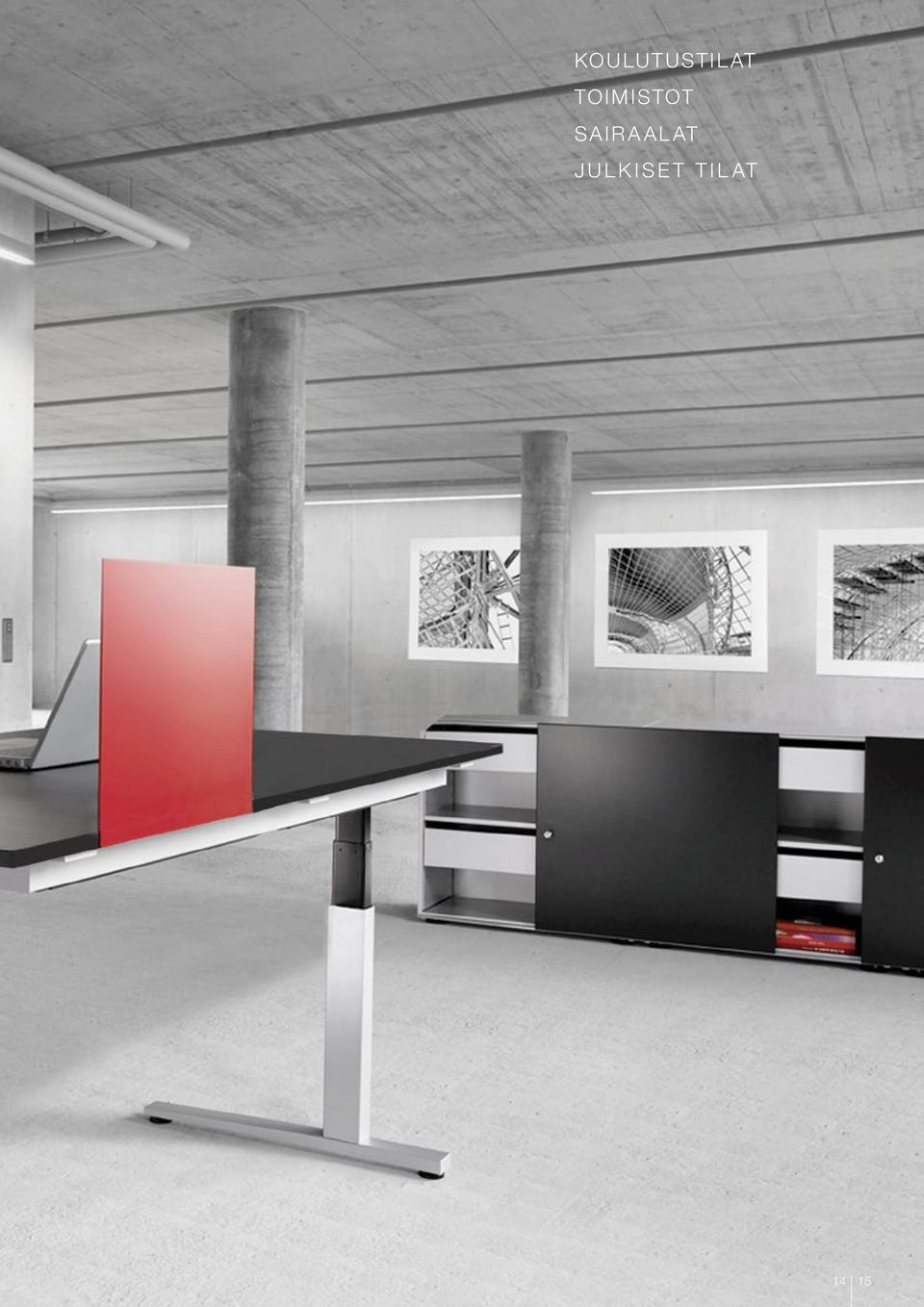

15 KOULUTUSTILAT TOIMISTOT SAIRA ALAT JULKISET TILAT 14 15

16 Planmöbel Planmöbel

17 KOULUTUSTILAT TOIMISTOT SAIRA ALAT JULKISET TILAT On tiloja joiden materiaalien valinnassa vaaditaan tarkkaa harkintaa. SWISSCDF voidaan pinnoittaa kaikilla Panorma Collectionin ja Panorama TOUCH Collectionin pintavaihtoehdoilla

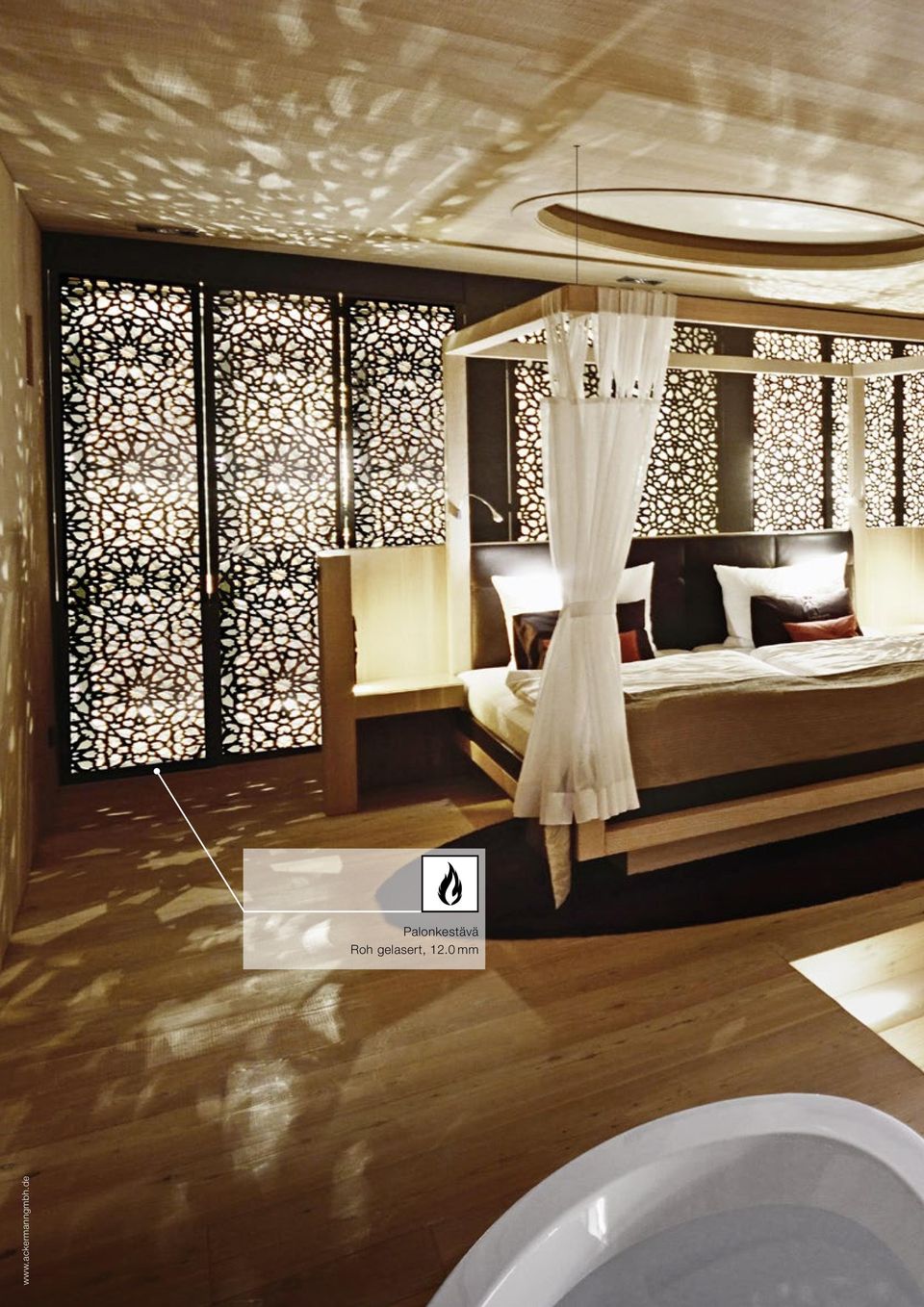

18 Palonkestävä Roh gelasert, 12.0 mm

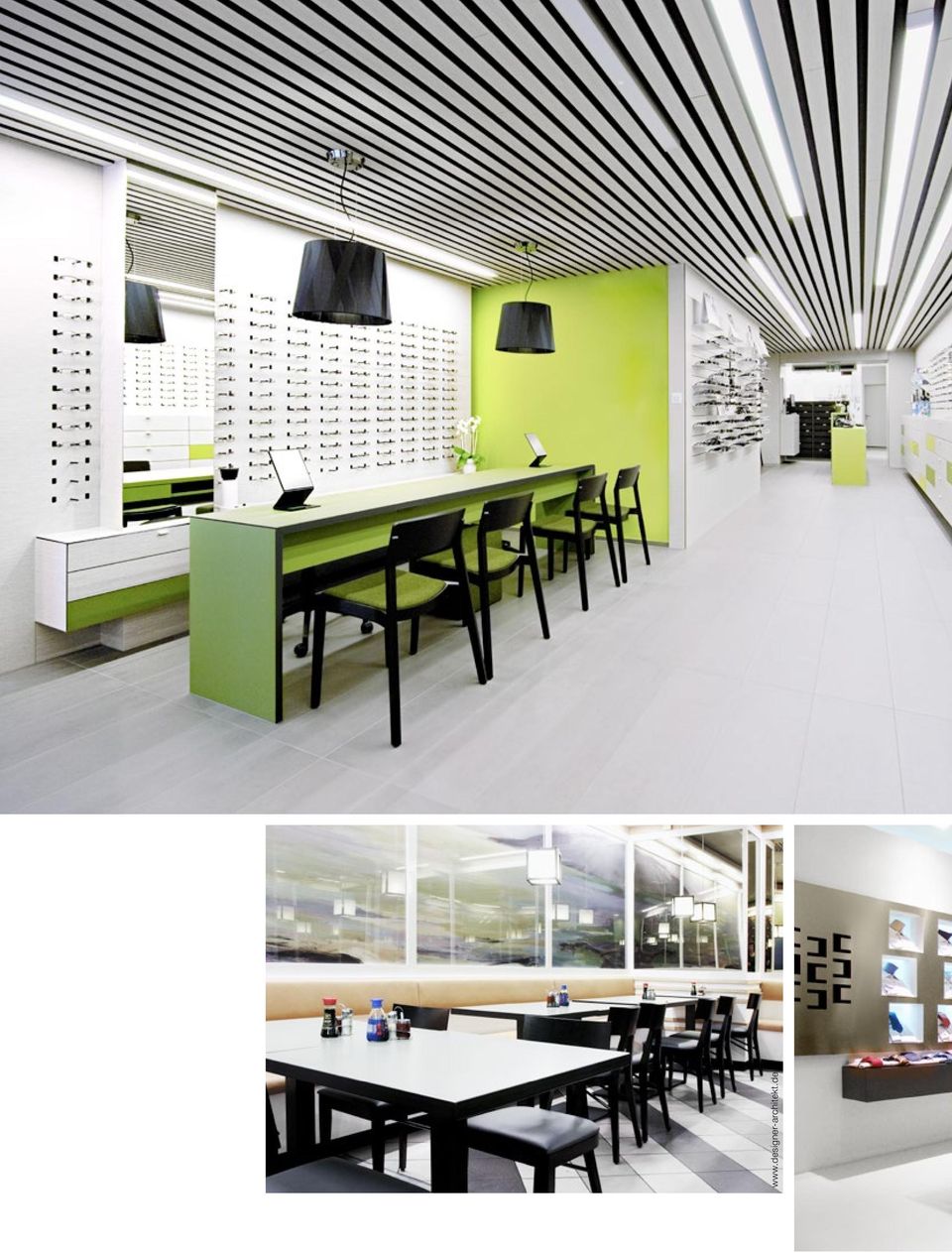

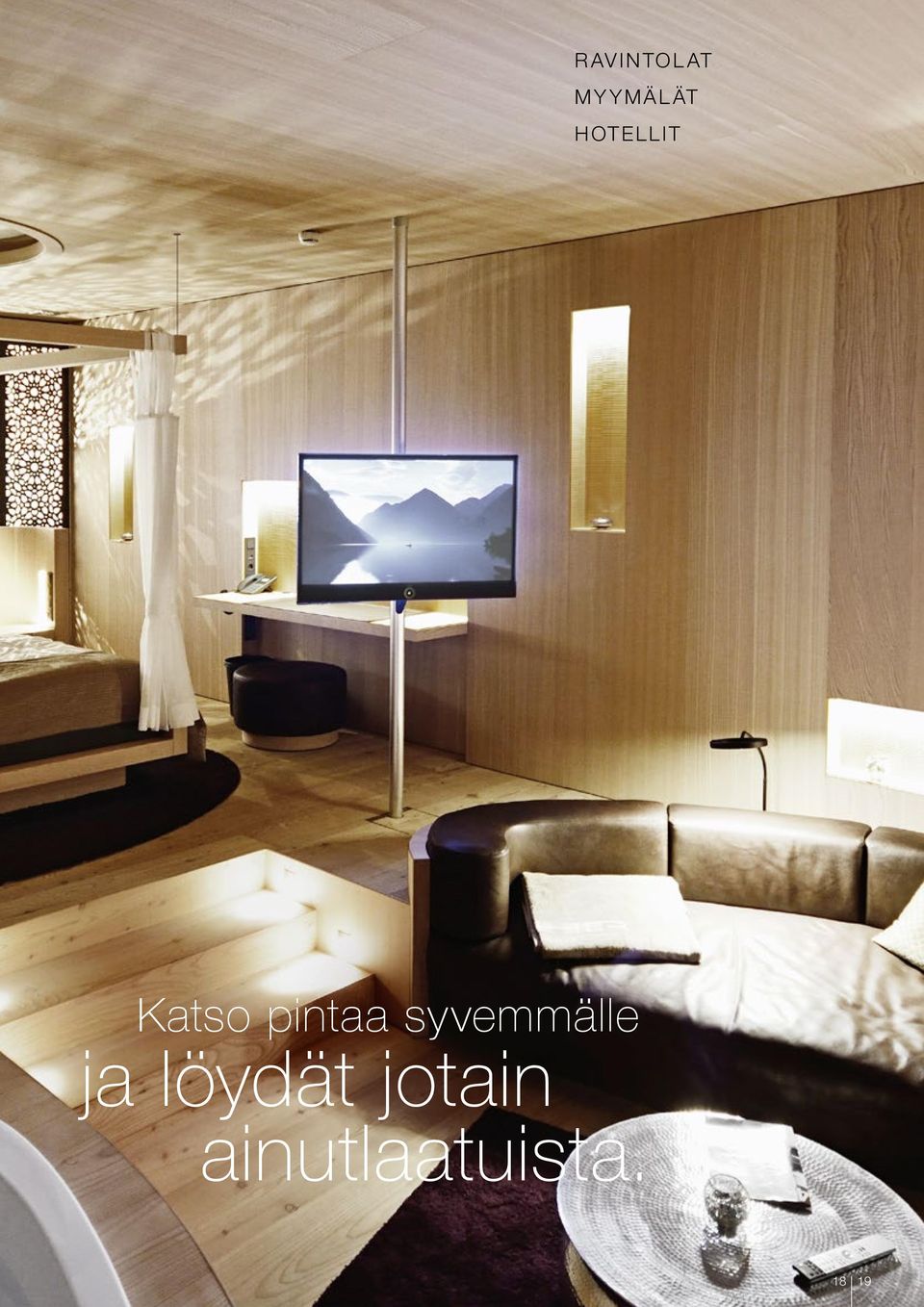

19 RAVINTOLAT MYYMÄLÄT HOTELLIT Katso pintaa syvemmälle ja löydät jotain ainutlaatuista

21 RAVINTOLAT MYYMÄLÄT HOTELLIT Paloluokitusvaatimukset rajoittavat usein materiaalien valintaa. SWISSCDF täyttää paloluokitusvaatimukset EN mukaisesti. Paloluokka Cs2-d

22 Alhainen turpoaminen U 575 PE, WB03, 12.4 mm

23 WC-TIL AT TILANJAKAJAT LOKERIKOT / KAAPIT On vaikeaa saada se näyttämään helpolta

25 WC-TIL AT TILANJAKAJAT LOKERIKOT / KAAPIT Tee tavanomaisista tiloista kokemus! SWISSCDF on roiskeveden kestävä ja täydellinen valinta vaativiin tiloihin, jotka altistuvat kosteudelle

26 SWISSCDF on ympäristöystävällinen SWISSCDF on ympäristöystävällinen materiaali Valmistettu sveitsiläisten kestävän kehityksen standardeilla hoidettujen metsien puusta. Valmistuksessa käytetystä energiasta 90% on uusiutuvaa. SWISSCDF sulautuu täysin puun kiertokulkuun. Alhainen hiilijalanjälki. Certified System IS O IS O Kysy FSC-sertifioituja tuotteita

27 Työstäminen SWISSCDF -levyn työstämisessä voidaan käyttää perinteisiä ruuvaus-, liittämis ja liimaamistekniikoita. Materiaali voidaan myös lakata ilman täyteaineita tai hiontaa. Suosittelemme mekaanisen työstön esitettä, joka on kehitetty yhteistyössä Lueco:n kanssa. Esitteen voi tilata:

28 Tekniset tiedot SWISSCDF Komposiittilevy (>1,000 kg/m 3 ) Usean kerroksen pinnoite Multiply design (per side) uloin kerros designpaperi top layer decor paper x tukipaperi barrier paper SWISSCDF SWISSCDF musta black coloured runkolevy compact fibreboard WB07 WB07 neljä four ply kerrosta design 0,7 with mm 0.7 mm WB05 WB05 kolme three ply kerrosta design 0,5 with mm 0.5 mm WB03 WB03 kaksi two ply kerrosta design 0,3 with mm 0.3 mm MALLISTO Kuosit Design 1) Rakenne Mitat mm mm mm mm mm mm mm Raw 2800 x 2070 mm K101 U164 U190 U191 Panorama TOUCH Collection Panorama Collection WB03 PE 2800 x 2070 mm * WB * 8.4 * 10.4 * 12.4 * 13.0 * 16.4 * 19.4 * WB05 tilauksesta 2800 x 2070 mm 6.8 * 8.8 * 10.8 * 12.8 * 13.4 * 16.8 * 19.8 * WB * 9.2 * 11.2 * 13.2 * 13.8 * 17.2 * 20.2 * 1) Design: WB03: kaksi kerrosta, WB05: kolme kerrosta, WB07: neljä kerrosta 3 Saatavilla ex-works * erikoistuotanto: min. 10 levyä Alhainen turpoaminen Vaikeasti syttyvä Iskunkestävä Naarmuuntumaton Helppo työstää Alhaiset päästöt Ympäristöystävällinen Helppohoitoinen Hygieeninen Laaja valikoima värejä ja struktuureita Certified System IS O IS O Kysy FSC-sertifioituja tuotteita

29 SWISSCDF RUNKOLEVY (EN 622-5: Kuitulevyt vaatimukset levylle) Testiparametrit Arvot Vaatimukset Standardit Paksuus (levyn paksuus) mm EN Paksuus toleranssi [EN 622-1] ±0.2 ±0.2 ±0.2 ±0.2 ±0.2 ±0.2 ±0.2 mm ±0.2 EN Tiheys >1'000 >1'000 >1'000 >1'000 >1'000 >1'000 >1'000 kg/m 3 > 800 1) EN 323 Kestävyys >60 >60 >60 >60 >55 >55 >55 N/mm EN 310 Joustavuus >6'000 >6'000 >6'000 >6'000 >5'500 >5'500 >5'500 N/mm 2 2'200-2'700 EN 310 Vetolujuus >2.0 >2.0 >2.0 >2.0 >1.8 >1.8 >1.8 N/mm EN 319 Pinnan kestävyys >2.5 >2.5 >2.5 >2.5 >2.5 >2.5 >2.5 N/mm ) EN 311 Lämmönjohtavuus W/(mK) 0.14 EN Kosteusprosentti [EN 622-1] 5 % 5 % 5 % 5 % 5 % 5 % 5 % Paino 4-11 % EN 322 Paksuuden turpoaminen (vesirasitus 24 h) <7 % <7 % <5 % <5 % <5 % <5 % <5 % Paksuus % EN 317 Palonkestävyys (fire coefficient VKF) Klordi: Lindan Pentachlorophenol PCP C-s2, d0 EN = vaikeasti syttyvä, alhainen savun tuotanto 4.3 1) VKF n.d n.d mg/kg (ei havaittavissa) Lindan 0 PCP <5 ChemVerbotV. Formaldehydi [EN 622-1] E1 alle 8 mg/100g levyn ulkopuoella alle mg/m 3 ilmaa E1 EN LAMINOITU SWISSCDF LEVY (EN 14322: Melamiinipinnoitetut levyt sisätiloihin) Testiparametrit WB03 WB05 WB07 Vaatimukset Arviointi Standardit Hankauksen kesto 3A 3A 3A - Luokka [1-4] korkea EN Naarmuuntumisen kesto N erittäin korkea EN Alttius halkeilulle Taso [1-5] erittäin alhainen EN Iskunkestävyys (iso teräspallo) 1'000 1'000 1'000 - mm, pudotuskork. korkea EN ) Reagointi höyryaltistukselle Taso [1-5] korkea EN ) Väri / pinnan yhtenäisyys Taso [2-5] korkea EN Tahrojen sieto Taso [1-5] korkea EN Valonkestävyys (xenon) >4 >4 >4 - Taso [3] korkea (harmaasävyt) EN Turpoaminen <7 % <7 % <7 % - Paksuus erittäin alhainen EN Formaldehydi päästöt <0.4 <0.4 < mg/m 2 h (E1) erittäin alhainen EN Paloluokitus EN varastotuotteille WB03 (kaksikerroksinen rakenne) Käyttäytyminen tulessa (fire coefficient acc. to VKF) Sietokyky standardivaatimusten mukaisesti C-s2, d0 C-s2, d0 C-s2, d0 leimahtavuus, rajoitettu savuntuotto, ei hikoilua vaikeasti syttyvä, alhainen savuntuotto Paksuus +0.5/-0.3 mm Pituus x leveys 2.80 x 2.07 m ±5.0 mm, muotoon leikatuille ±2.5 mm Reunojen murtuminen 2.80 x 2.07 m 10 mm, muot.leikatuille 3 mm Pintaviat: Läiskät 2 mm 2 /m 2, pituussuunnat virheet 20 mm/m luokiteltuna standardien mukaisesti EN VKF EN Ekologisuus SIA Tuoteseloste SIA 493 Uusiutuva energia > 90 % puukuitu % MUF kiinnitysaine % sveitsiläistä puuta ei sisällä ikimetsää puuaineksessa ei biosidejä ei raskasmetalleja pinnoitteessa voidaan hävittää polttamalla korkea laatu SIA ) Yleiset arvot. Ei vaatimuksia. 2) Luokitus EN mukaan Lisätietoja tuotteesta

30 Certified System IS O IS O Kysy FSC-sertifioituja tuotteita _2 Kronospan Schweiz AG Maahantuoja: Flooria Oy Aurinkokuja 5 B FI Tampere Kronospan Schweiz AG Willisauerstrasse 37 CH-6122 Menznau Phone Fax info@kronospan.ch
