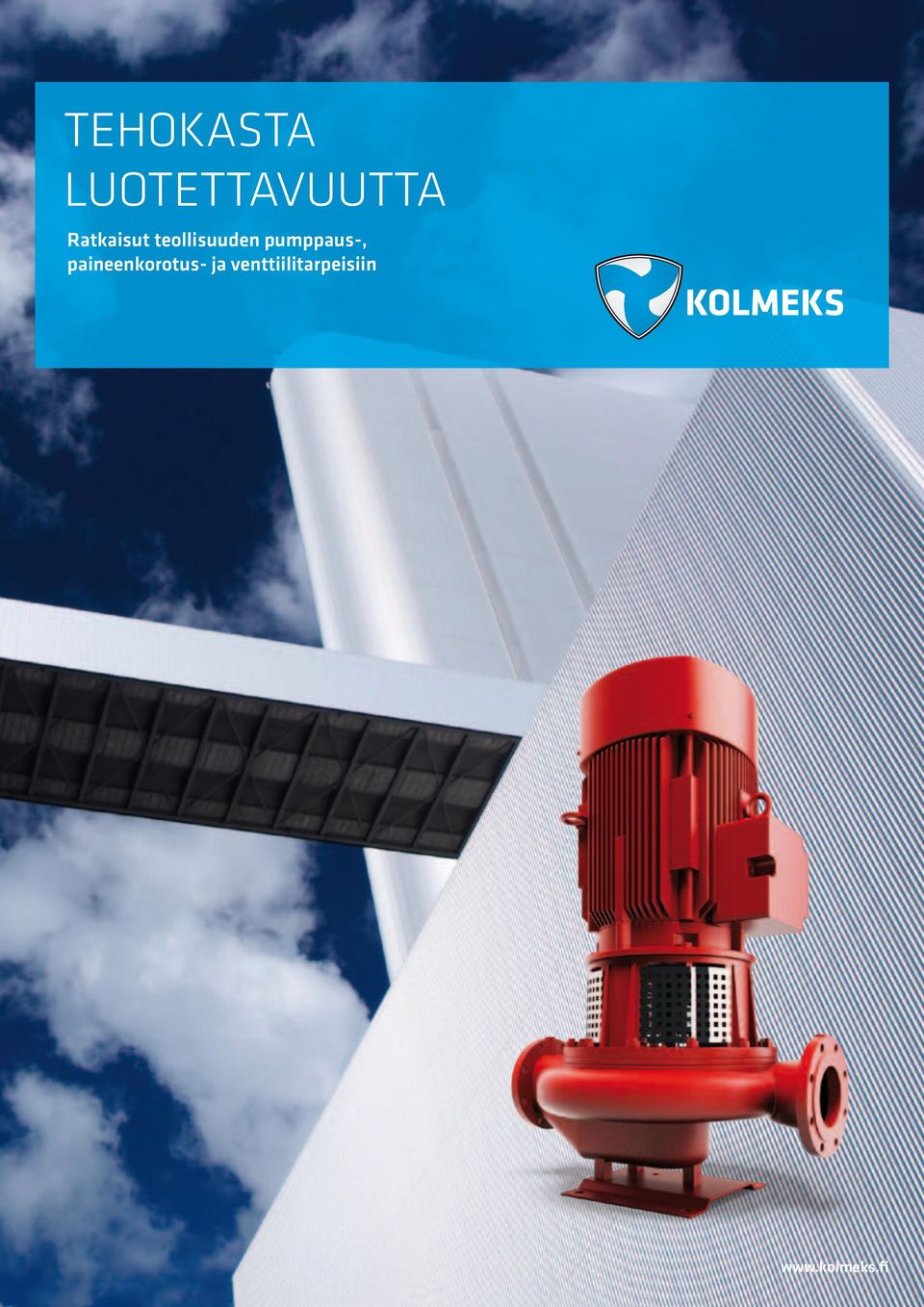

1 TEHOKASTA LUOTETTAVUUTTA Ratkaisut teollisuuden pumppaus-, paineenkorotus- ja venttiilitarpeisiin

2 KOLMEKS TEHOKASTA LUOTETTAVUUTTATA

3 Kolmeks Oy on alan johtava suomalainen pumpputalo. Tarjoamme teollisuuden tarpeisiin energiatehokkaita pumppuratkaisuja ja paineenkorotusasemia sekä venttiilituotteita. Kolmeks Oy on alan johtava suomalainen pumpputalo. Tarjoamme teollisuuden tarpeisiin energiatehokkaita pumppuratkaisuja ja paineenkorotusasemia sekä venttiilituotteita. Pumppujamme käytetään lämpövoimaloissa ja kaukolämmön ensiöpuolella. Teollisuudessa Kolmeksin pumput ovat tuttuja etenkin sellu- ja kemianteollisuudessa sekä muussa prosessiteollisuudessa. Teollisuuden ja talotekniikan lämmitysja jäähdytysjärjestelmissä käytetään yleisesti Kolmeksin integroituja taajuusmuuttajapumppuja tai vakionopeuspumppuja, joita säädetään erillisten taajuusmuuttajien kautta. Pumppumme ja niiden sähkömoottorit valmistetaan Suomessa suomalaisella ammattitaidolla. Kaikki Kolmeksin tuotteet täyttävät EcoDesign-direktiivin vaatimukset. Ympäristökonseptimme ja markkinoiden paras huolto-ohjelma tähtäävät huippuluokan energiatehokkuuteen ja ympäristöystävällisyyteen. Olemme pumppumarkkinoiden kärkijoukoissa myös tulevaisuudessa. Sen takaavat jatkuva tuotekehitystyömme ja tuotteiden tinkimätön laatu. - Kimmo Issakainen toimitusjohtaja, Kolmeks Oy KOLMEKS OY - Perustettu Osa Brandt Group konsernia - Henkilöstö Liikevaihto 16,5, M - Vuosituotanto: uutta pumppua, uutta moottoria, 6000 kunnostettua pumpun vaihtosarjaa

4 ELINKAARI JA ENERGIATEHOKKUUS Optimoidulla toiminnalla säästyy rahaa. Nykyisin on myös yhä tärkeämpää huolehtia ympäristöasioista. Tähän olemme kehittäneet kokonaiskonseptin: Kolmeks ELO Kolmeks ELO - Elinkaariajattelu takaa energiataloudelliset ja tehokkaat tuotteet sekä pienemmät kustannukset - Markkinoiden kehittynein huoltoverkosto eli vaihtosarjapalvelu takaa huolettomuuden ja kustannustehokkuuden - Kierrätys ja ympäristöasioista huolehtiminen asiakkaan puolesta - Direktiivien mukaiset tuotteet ennakoidusti Tärkeimmät arvomme ovat kotimaisuus, ympäristöystävällisyys, tuotteiden korkea laatu ja alhainen elinkaarikustannus sekä paras huolto. Vaatimusten mukaan ja enemmän EcoDesign 2009/125/EY -direktiivi tarjoaa yhtenäiset eurooppalaiset pelisäännöt energiaa käyttävien ja energiaan liittyvien tuotteiden ympäristötehokkuuden kehittämiseen. Kolmeksin pumput täyttävät tiukimmatkin ympäristövaatimukset. Jaamme taajuusmuuttaja- ja vakionopeuspumppumme kahteen ryhmään. First Class Energy Efficiency - SC-, FC- ja TC- taajuusmuuttajapumput - SD- pumput saatavissa IE4 hyötysuhdeluokan tahtireluktanssimoottoreilla, joita säädetään erillisellä taajuusmuuttajalla - Paras energiatehokkuus muuttuvissa järjestelmissä - Täyttävät kaikki EcoDesign-direktiivin mukaiset vaatimukset ja enemmän Standard Class Energy Efficiency - Vakionopeuspumput, joissa EcoDesigndirektiivien vaatimusten mukaiset moottorit ja pumppuosien hydrauliikat. - Paras energiatehokkuus, kun tuotto ja nostokorkeus lähes muuttumattomia - Täyttävät kaikki EcoDesign-direktiivin mukaiset vaatimukset EU:N SÄHKÖMOOTTORINORMIT EKOLOGISEN SUUNNITTELUN TUEKSI IE (International Efficiency)-luokat kuvaavat moottoreiden hyötysuhdeluokkia. Ne perustuvat IEC:n (International Electrotechnical Commission) julkaisemaan IEC :2008 standardiin, joka määrittää hyötysuhdeluokat ja moottoreiden vaatimukset. IE1 tämän tason tuotteita ei enää toimiteta IE2 High Efficiency Korkean hyötysuhteen moottorit 0, kw moottorit IE3 Preminum Efficiency Premiumtason hyötysuhteen moottorit 7,5-375 kw moottorit (tai IE2 varustettuna taajuusmuuttajalla) lähtien IE3 Preminum Efficiency Premiumtason hyötysuhteen moottorit 0,75-5,5 kw moottorit (tai IE2 varustettuna taajuusmuuttajalla) lähtien IE4* Superpremium Efficiency Superpremium-tason hyötysuhteen moottorit * Virallista tietoa IE4-luokasta ei ole vielä vahvistettu.

5 KOLMEKS TAKAA TEHOKKUUDEN Selluteollisuus on edelleen yksi Suomen tärkeimmistä teollisuuden aloista ja viennin kivijaloista. Markkinoiden muuttuessa myös selluteollisuus on kehittänyt tuotantoaan ja kilpailukykyään. Sellun valmistusprosessiin liittyy monia innovatiivisia vaiheita, joissa myös Kolmeks on osallisena. CASE: ANDRITZ Sellun valmistus lähtee liikkeelle hakkeesta, joka keitetään emäksisellä keittonesteellä. Keitoksesta poistetaan pesemällä keittonesteet ja ligniini eli puun kuitujen ruskeankellertävä sidosaine. Se tapahtuu vaiheittain ruskean massan pesussa ja valkaisussa. Niistä syntyvät reaktiotuotteet pestään pois massasta ennen uutta prosessivaihetta. Pesu on tärkeä osa sellun valmistusprosessia. Sekä keiton jälkeiset että valkaisuvaiheiden väliset pesut suoritetaan tähän tarkoitukseen kehitetyllä syrjäytyspesurilla. Andritzin Drum Displacer pesurin viides sukupolvi edustaa alan uusinta huippua. Kevyesti paineistetussa pesutilassa pesuvesi virtaa hitaasti sellumassakerroksen läpi syrjäyttäen epäpuhtaudet tehokkaasti pois. Samassa laitteessa jo kerran käytetty pesuvesi voidaan kerätä joko kokonaan tai osittain talteen ja käyttää uudelleen ennen varsinaista pesua. Pesuveden kierrätys mahdollistaa optimaalisen pesuprosessin ja tarjoaa tehokkuutta, energiansäästöä ja ympäristöystävällisyyttä. Kolmeksin teollisuuspumput ovat inlinepumppuja. Ne voidaan asentaa ja integroida putkiston osaksi eikä niille tarvitse varata tilaa lattiatasosta. Inline-pumppujen tekniikka antaa mahdollisuuden pumpata suuria vesimääriä pienillä paine-eroilla, mikä on erittäin tärkeä ominaisuus pesuvesien kierrätyksen kannalta. Kolmeksin pumput on suunniteltu teollisuuden tarpeisiin ja niille on asetettu huomattavasti korkeampia vaatimuksia verrattuna vaikkapa talotekniikan tarpeisiin. Tästä esimerkkinä pumppujen materiaalit ja kaksitoiminen tiiviste, joka kestää erittäin hyvin kuumia alipaineessa olevia nesteitä sekä painevaihteluita. YHTEISTYÖSSÄ KEHITETTY TUOTE Kolmeksin teollisuuspumput on kehitetty yhteistyössä eri asiakkaiden kanssa teollisuuden tarpeisiin sopiviksi. Näin pumpuista saadaan irti maksimaalinen hyöty. Esimerkiksi Andritzin sellupesureihin integroidut kiertosuodospumput toimivat osana optimaalista pesuprosessia. SELLUTEOLLISUUDEN TARPEET JA KOLMEKSIN TARJOAMAT EDUT - Optimoidut teollisuuslaitokset ja prosessit - Energiatehokkuus ja ympäristöystävällisyys - Luotettavuus- ja tehokkuusvaatimukset tuotteille vähintään 18 kk yhtäjaksoiseen ajoon. - Huoltovapaus ja poikkeuksellisen kestävät osat - Globaali toimituskyky: Kolmeksin pumppuja löytyy esim. sellupesureista ympäri maailman - Kilpailukyky ja henkilöresurssien optimointi Andritzin Drum Displacer sellupesuri edustaa alansa huippua. Siihen integroitu Kolmeksin kiertosuodospumppu on tärkeä osa optimaalista pesuprosessia. Andritzin tuoteryhmäpäällikkö Pasi Immonen tarkistaa, että arvot ovat pumpussa kohdillaan.

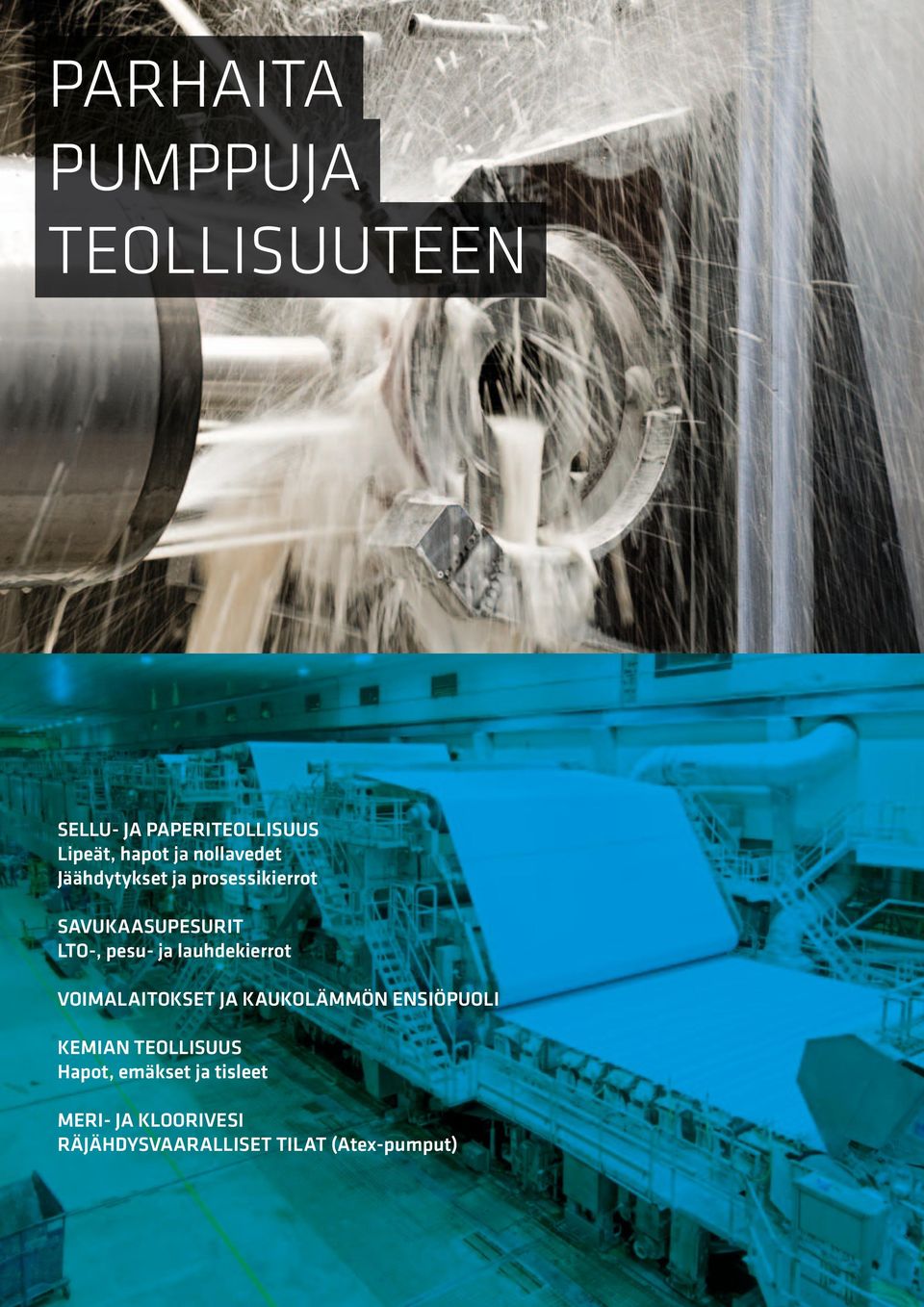

6 PARHAITA PUMPPUJA TEOLLISUUTEEN SELLU- JA PAPERITEOLLISUUS Lipeät, hapot ja nollavedet Jäähdytykset ja prosessikierrot SAVUKAASUPESURIT LTO-, pesu- ja lauhdekierrot VOIMALAITOKSET JA KAUKOLÄMMÖN ENSIÖPUOLI KEMIAN TEOLLISUUS Hapot, emäkset ja tisleet MERI- JA KLOORIVESI RÄJÄHDYSVAARALLISET TILAT (Atex-pumput)

7 Kolmeksin pumput ovat yksi- tai monivyöhykkeisiä keskipakopumppuja, joissa pumppu ja sähkömoottori muodostavat kompaktin ja tilaa säästävän kokonaisuuden. KOLMEKSIN PUMPUT TUNNISTAT NÄISTÄ: - Korkea hyötysuhde - Hiljainen käyntiääni - Varmatoimisuus - Pitkäikäisyys - Huollettavissa oleva rakenne KAKSI MOOTTORIVAIHTOEHTOA 1) IEC-normimoottori 2) Kolmeks-pumppumoottori Kolmeksin pumput on saatavissa joko IEC-normimoottorilla tai Kolmeksin valmistamalla pumppumoottorilla. Kolmeksin omassa moottorissa sähkömoottorin akseli on suoraan pumpussa. Akseli on valmistettu kahdesta osasta. Pumpattavan nesteen kanssa tekemisissä oleva akselin osa on haponkestävää terästä ja sähkömoottorin sisässä oleva osa on normaalia OVAKO 520 -koneterästä, jolla varmistetaan moottorin optimaaliset magneettiset ominaisuudet. VIISI MATERIAALIVAIHTOEHTOA Teollisuuden vaatimukset edellyttävät pumppujen pintamateriaaleilta erilaisia ominaisuuksia ja vaatimuksia. Kolmeks tarjoaa pumpuille viisi erilaisiin käyttötarkoituksiin ja -kohteisiin sopivaa materiaalivaihtoehtoa. Teollisuuden prosessit Haponkestävä AISI 316, PN16 (avoimet- ja suljetut järjestelmät) Haponkestävä SS SMO, PN16 Jäähdytys ja lämmitys Harmaa valurauta EN-GJL-200, PN10 (suljetut kierrot) Voimalaitokset ja kaukolämmön ensiöpuoli Pallografiittivalurauta EN-GJL-400, PN16 (suljetut kierrot) Meri- ja kloorivesi Pronssi CuSn10Zn2, PN10 (avoimet- ja suljetut järjestelmät) KOLMEKS INLINE-TEOLLISUUS- PUMPUN EDUT 1) Pieni tilantarve 2) Luotettava ja yksinkertainen rakenne 3) Vähän osia = vähän vikamahdollisuuksia 4) Kilpailukykyinen hankintahinta 5) Helppo tehon muunneltavuus 6) Helppo huoltaa 7) Kompakti rakenne 8) Ei linjausta asennuksen tai huollon yhteydessä 9) Räätälöitävissä asiakkaan tarpeiden mukaan 10) Säästö putkisto- ja perustamiskustannuksissa

8 VENTTIILI- TUOTTEET TEOLLISUUDELLE

9 Kolmeksin laaja valikoima kattaa luotettavat ja laadukkaat venttiilit vaativiin teollisuustarpeisiin. VAROVENTTIILIT PAINEENALENNUSVENTTIILIT SEKOITUSVENTTIILIT ILMANPOISTIMET JA LIANEROTTIMET Kolmeksin LVI-myyntiosasto toimittaa venttiileitä ja putkistovarusteita teollisuudelle, kaukolämpölaitoksille sekä LVI-alan yrityksille. Osastomme tuo maahan mm. venttiilejä, varolaitteita, nestepinnanosoittimia, lämpötilasäätimiä, paineenalentimia, ilman- ja lianerottimia LVI- ja teollisuusasennusliikkeiden, telakoiden, laitevalmistajien sekä kunnallisten laitosten käyttöön. Tuotteiden käyttökohteet löytyvät prosessien ja järjestelmien säädöstä ja valvonnasta. Kattava varastomme sisältää lähes 2000 tuotetta. Se on erittäin toimituskykyinen asiakkaidemme kiireellisiäkin tarpeita ajatellen. Erikoistuotteita toimitamme joko suoraan tai yhteistyökumppaneiltamme. VENTTIILITUOTTEET TEOLLISUUDELLE Esim. Lämminvesi- ja höyrykattilalaitokset - Varoventtiilit - Paineenalenusventtiilit - Ilmanpoistimet - Sulkuventtiilit - Tasaiskuventtiilit ja mudanerottimet - Lauhteenpoistimet - Pisaranerottimet - Nestepinnanosoittimet - Painemittariventtiilit - Vesilukkoputket SPIROVENT SUPERIOR Ylimääräinen ilma putkistossa heikentää lämmönsiirtoa ja samalla järjestelmän energiatehokkuutta. Siksi suljetun lämmitys- tai jäähdytysjärjestelmän paras energiatehokkuus ja putkiston maksimaalinen kestoikä varmistetaan jo suunnitteluvaiheessa. Spirovent Air Superior -alipaineilmanpoistin pitää suljetun kierron automaattisesti ilmattomana, jolloin veden lämmönsiirtoominaisuudet paranevat ja järjestelmä toimii pienemmällä energialla. Tämä helpottaa verkoston säätämistä ja tasapainottamista. Se myös vähentää ylläpitokustannuksia, koska putkisto ei ruostu eli kärsi korroosiosta. Spirovent Superiorit ovat saatavissa täyttöautomatiikalla tai ilman automatiikkaa, ja niistä voidaan välittää tilatieto ja hälytys suoraan kiinteistövalvontaan.

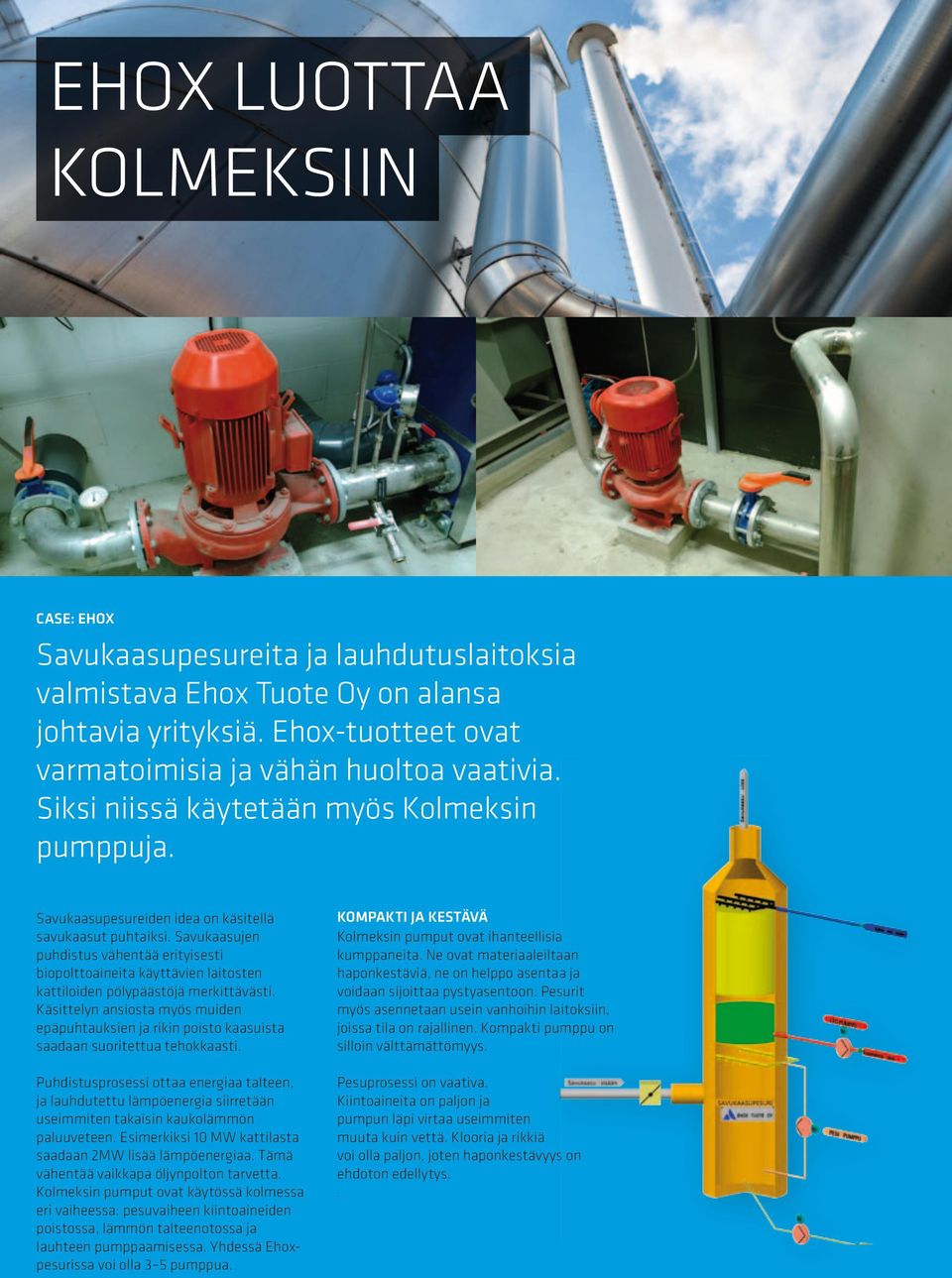

10 EHOX LUOTTAA KOLMEKSIIN CASE: EHOX Savukaasupesureita ja lauhdutuslaitoksia valmistava Ehox Tuote Oy on alansa johtavia yrityksiä. Ehox-tuotteet ovat varmatoimisia ja vähän huoltoa vaativia. Siksi niissä käytetään myös Kolmeksin pumppuja. Savukaasupesureiden idea on käsitellä savukaasut puhtaiksi. Savukaasujen puhdistus vähentää erityisesti biopolttoaineita käyttävien laitosten kattiloiden pölypäästöjä merkittävästi. Käsittelyn ansiosta myös muiden epäpuhtauksien ja rikin poisto kaasuista saadaan suoritettua tehokkaasti. Puhdistusprosessi ottaa energiaa talteen, ja lauhdutettu lämpöenergia siirretään useimmiten takaisin kaukolämmön paluuveteen. Esimerkiksi 10 MW kattilasta saadaan 2MW lisää lämpöenergiaa. Tämä vähentää vaikkapa öljynpolton tarvetta. Kolmeksin pumput ovat käytössä kolmessa eri vaiheessa: pesuvaiheen kiintoaineiden poistossa, lämmön talteenotossa ja lauhteen pumppaamisessa. Yhdessä Ehoxpesurissa voi olla 3 5 pumppua. KOMPAKTI JA KESTÄVÄ Kolmeksin pumput ovat ihanteellisia kumppaneita. Ne ovat materiaaleiltaan haponkestäviä, ne on helppo asentaa ja voidaan sijoittaa pystyasentoon. Pesurit myös asennetaan usein vanhoihin laitoksiin, joissa tila on rajallinen. Kompakti pumppu on silloin välttämättömyys. Pesuprosessi on vaativa. Kiintoaineita on paljon ja pumpun läpi virtaa useimmiten muuta kuin vettä. Klooria ja rikkiä voi olla paljon, joten haponkestävyys on ehdoton edellytys..

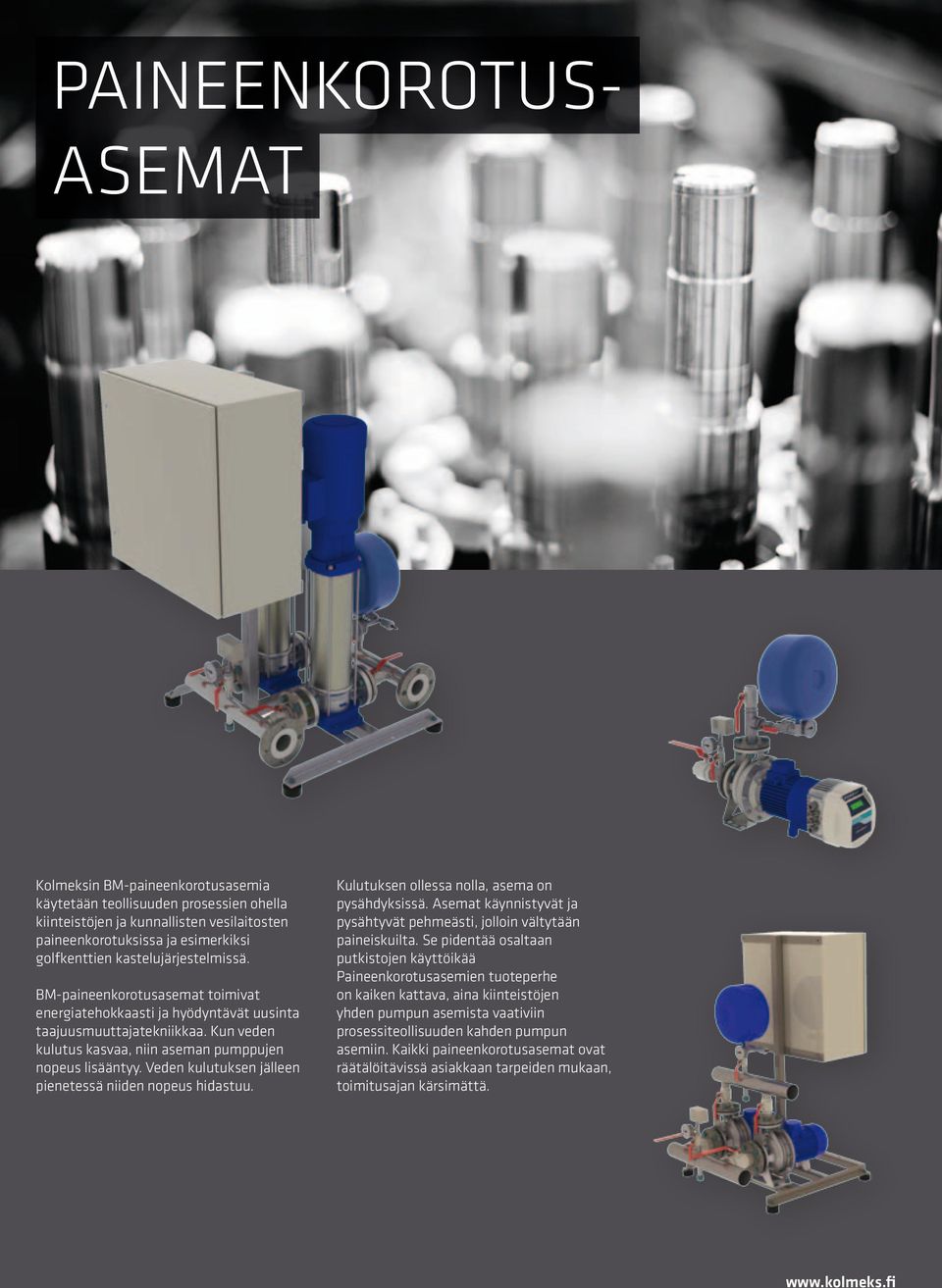

11 PAINEENKOROTUS- ASEMAT Kolmeksin BM-paineenkorotusasemia käytetään teollisuuden prosessien ohella kiinteistöjen ja kunnallisten vesilaitosten paineenkorotuksissa ja esimerkiksi golfkenttien kastelujärjestelmissä. BM-paineenkorotusasemat toimivat energiatehokkaasti ja hyödyntävät uusinta taajuusmuuttajatekniikkaa. Kun veden kulutus kasvaa, niin aseman pumppujen nopeus lisääntyy. Veden kulutuksen jälleen pienetessä niiden nopeus hidastuu. Kulutuksen ollessa nolla, asema on pysähdyksissä. Asemat käynnistyvät ja pysähtyvät pehmeästi, jolloin vältytään paineiskuilta. Se pidentää osaltaan putkistojen käyttöikää Paineenkorotusasemien tuoteperhe on kaiken kattava, aina kiinteistöjen yhden pumpun asemista vaativiin prosessiteollisuuden kahden pumpun asemiin. Kaikki paineenkorotusasemat ovat räätälöitävissä asiakkaan tarpeiden mukaan, toimitusajan kärsimättä.

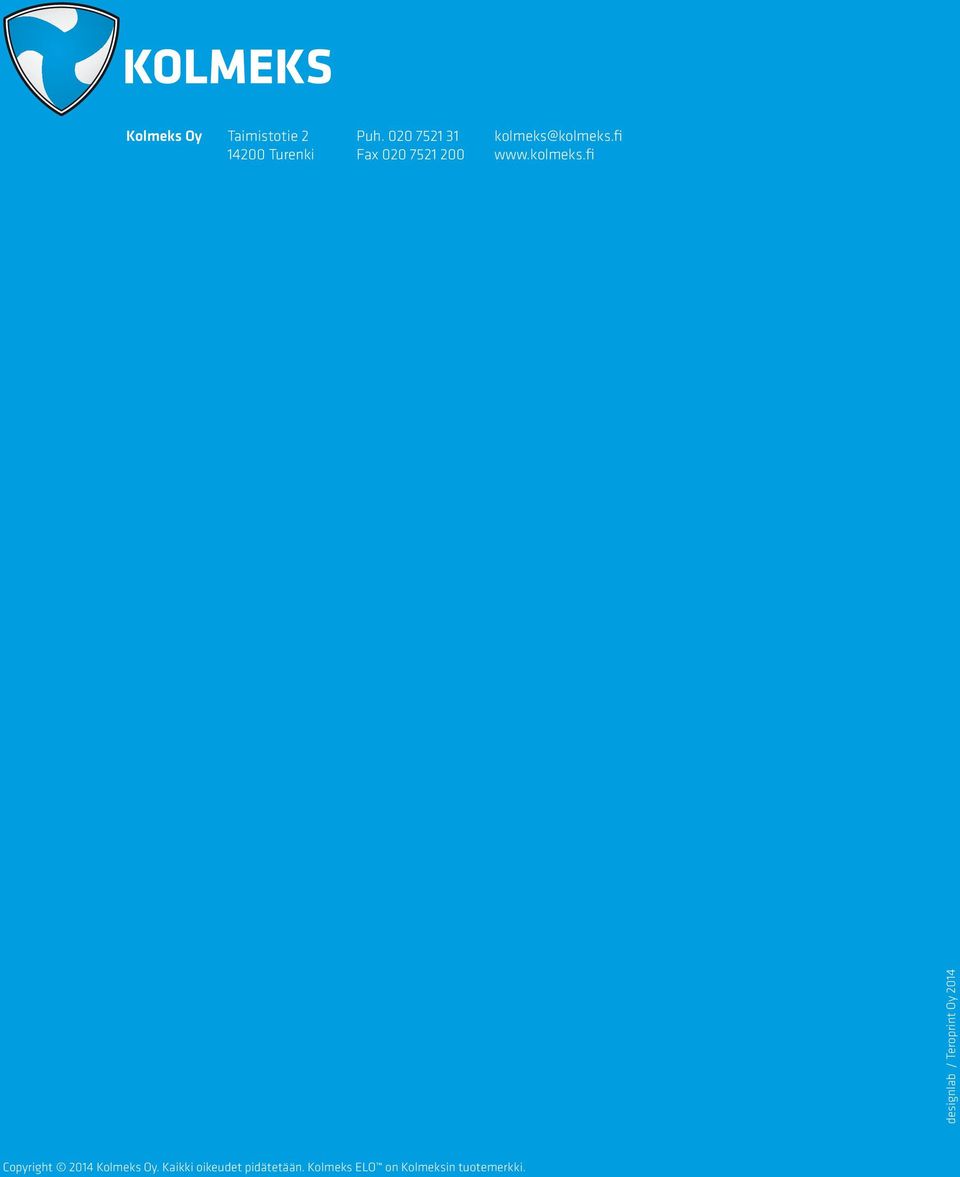

12 Kolmeks Oy Taimistotie Turenki Puh Fax kolmeks@kolmeks.fi designlab / Teroprint Oy 2014 Copyright 2014 Kolmeks Oy. Kaikki oikeudet pidätetään. Kolmeks ELO on Kolmeksin tuotemerkki.
