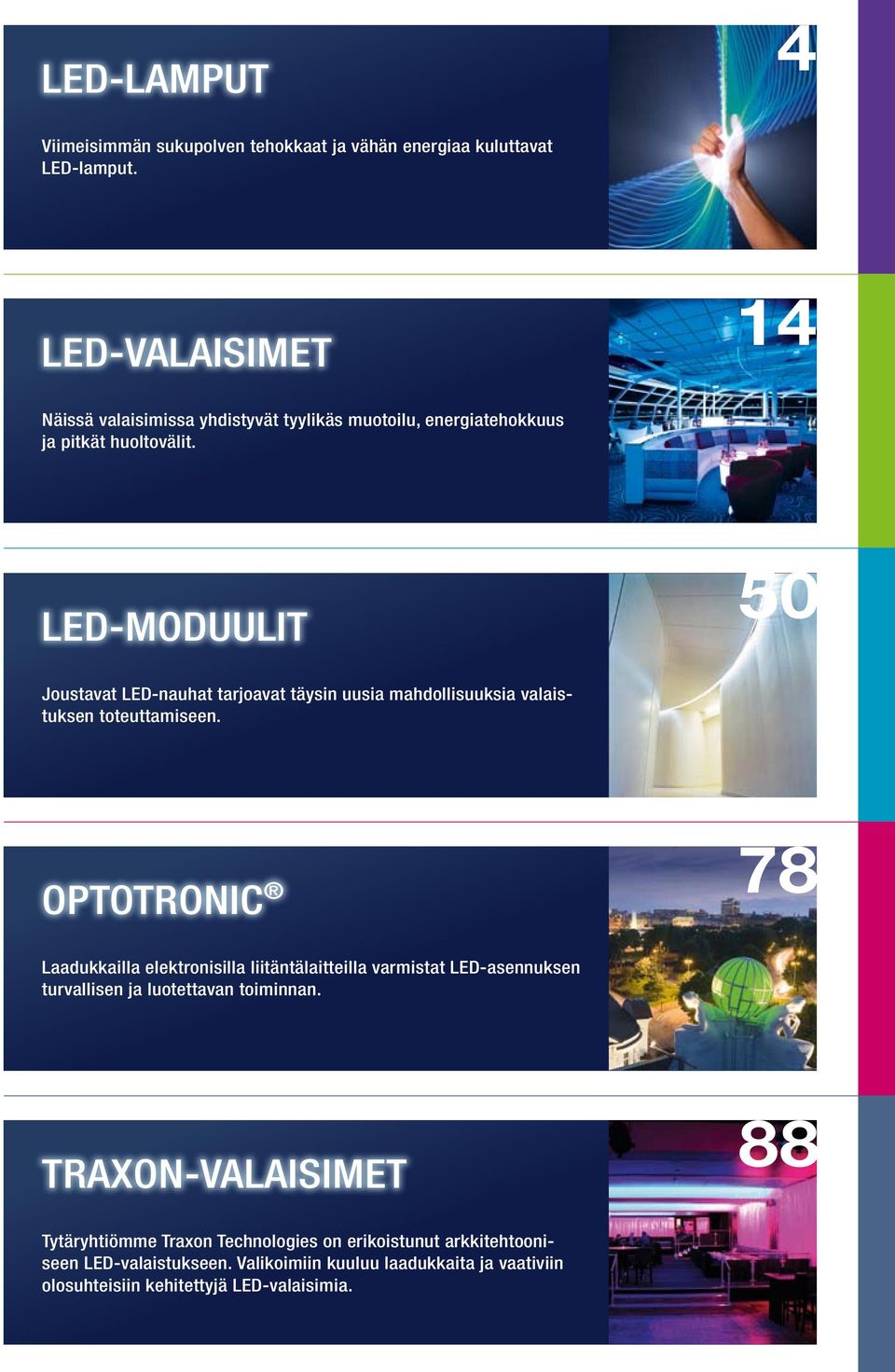

1 LED-lamput 4 Viimeisimmän sukupolven tehokkaat ja vähän energiaa kuluttavat LED-lamput. LED-valaisimet 14 Näissä valaisimissa yhdistyvät tyylikäs muotoilu, energiatehokkuus ja pitkät huoltovälit. LED-moduulit 50 Joustavat LED-nauhat tarjoavat täysin uusia mahdollisuuksia valaistuksen toteuttamiseen. Optotronic 78 Laadukkailla elektronisilla liitäntälaitteilla varmistat LED-asennuksen turvallisen ja luotettavan toiminnan. TRAXON-VALAISIMET 88 Tytäryhtiömme Traxon Technologies on erikoistunut arkkitehtooniseen LED-valaistukseen. Valikoimiin kuuluu laadukkaita ja vaativiin olosuhteisiin kehitettyjä LED-valaisimia.

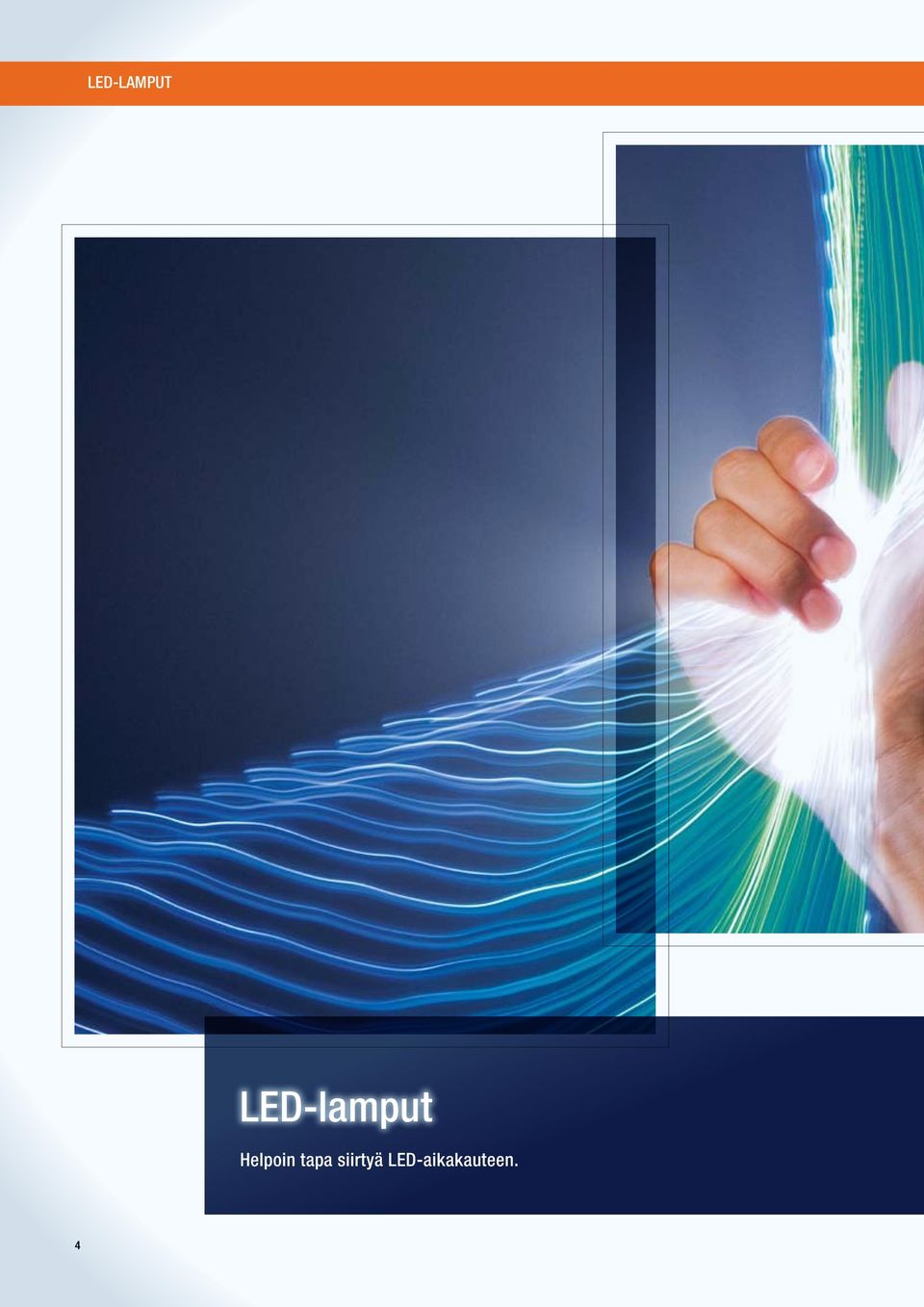

2 LED-lamput LED-lamput Helpoin tapa siirtyä LED-aikakauteen. 4

3 5

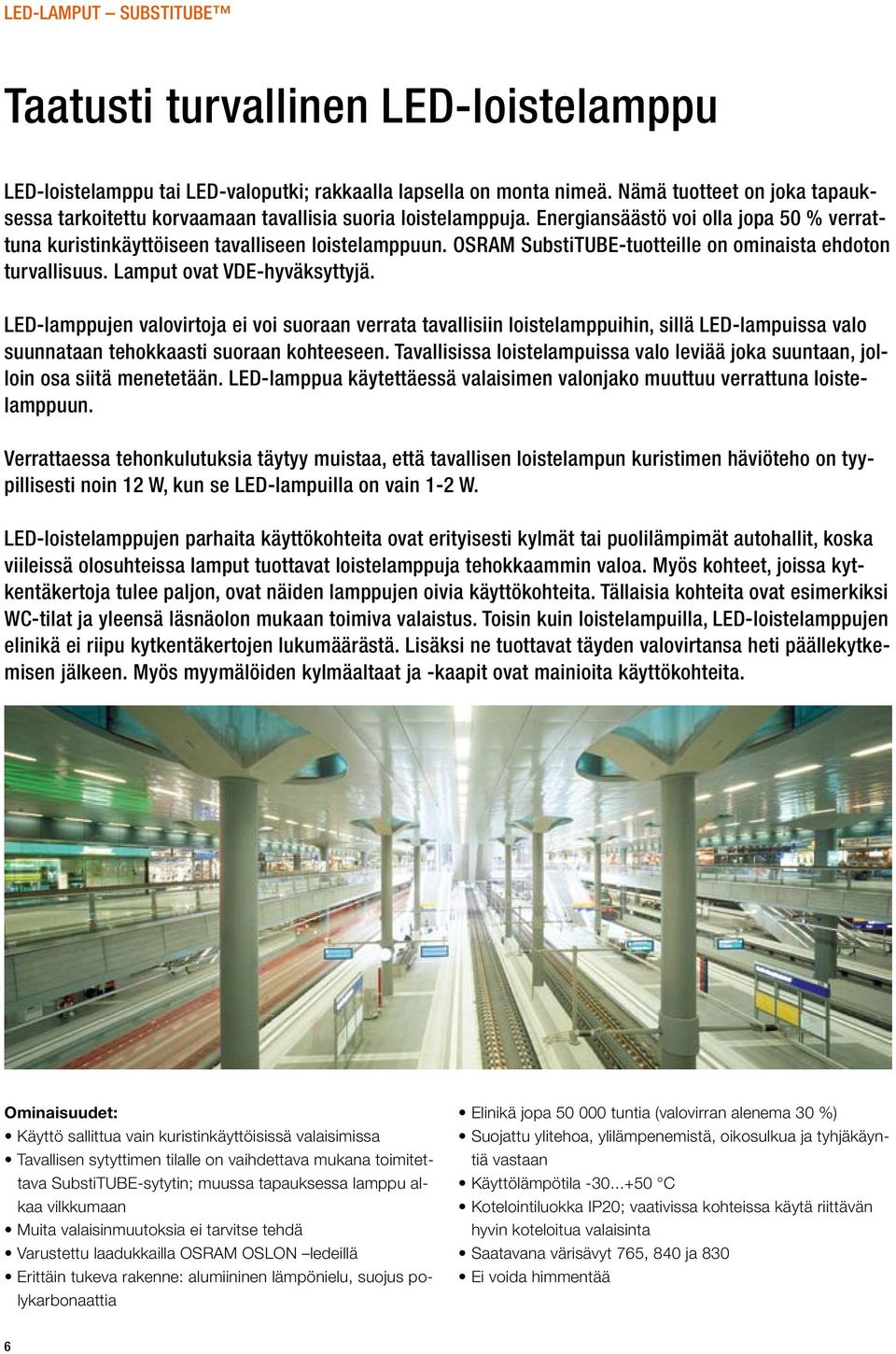

4 LED-lamput SubstiTUBE Taatusti turvallinen LED-loistelamppu LED-loistelamppu tai LED-valoputki; rakkaalla lapsella on monta nimeä. Nämä tuotteet on joka tapauksessa tarkoitettu korvaamaan tavallisia suoria loistelamppuja. Energiansäästö voi olla jopa 50 % verrattuna kuristinkäyttöiseen tavalliseen loistelamppuun. OSRAM SubstiTUBE-tuotteille on ominaista ehdoton turvallisuus. Lamput ovat VDE-hyväksyttyjä. LED-lamppujen valovirtoja ei voi suoraan verrata tavallisiin loistelamppuihin, sillä LED-lampuissa valo suunnataan tehokkaasti suoraan kohteeseen. Tavallisissa loistelampuissa valo leviää joka suuntaan, jolloin osa siitä menetetään. LED-lamppua käytettäessä valaisimen valonjako muuttuu verrattuna loistelamppuun. Verrattaessa tehonkulutuksia täytyy muistaa, että tavallisen loistelampun kuristimen häviöteho on tyypillisesti noin 12 W, kun se LED-lampuilla on vain 1-2 W. LED-loistelamppujen parhaita käyttökohteita ovat erityisesti kylmät tai puolilämpimät autohallit, koska viileissä olosuhteissa lamput tuottavat loistelamppuja tehokkaammin valoa. Myös kohteet, joissa kytkentäkertoja tulee paljon, ovat näiden lamppujen oivia käyttökohteita. Tällaisia kohteita ovat esimerkiksi WC-tilat ja yleensä läsnäolon mukaan toimiva valaistus. Toisin kuin loistelampuilla, LED-loistelamppujen elinikä ei riipu kytkentäkertojen lukumäärästä. Lisäksi ne tuottavat täyden valovirtansa heti päällekytkemisen jälkeen. Myös myymälöiden kylmäaltaat ja -kaapit ovat mainioita käyttökohteita. Ominaisuudet: Käyttö sallittua vain kuristinkäyttöisissä valaisimissa Tavallisen sytyttimen tilalle on vaihdettava mukana toimitettava SubstiTUBE-sytytin; muussa tapauksessa lamppu alkaa vilkkumaan Muita valaisinmuutoksia ei tarvitse tehdä Varustettu laadukkailla OSRAM OSLON ledeillä Erittäin tukeva rakenne: alumiininen lämpönielu, suojus polykarbonaattia Elinikä jopa tuntia (valovirran alenema 30 %) Suojattu ylitehoa, ylilämpenemistä, oikosulkua ja tyhjäkäyntiä vastaan Käyttölämpötila C Kotelointiluokka IP20; vaativissa kohteissa käytä riittävän hyvin koteloitua valaisinta Saatavana värisävyt 765, 840 ja 830 Ei voida himmentää 6

5 LED-lamput SubstiTUBE SubstiTUBE Kaikki mitat mm 1) 1) 1) 1) 1) SubstiTUBE ST8-SD ST8-SD ST8-SD ja 58 W:n loistelamppuja korvaavat versiot (ST8-SD2-... ja ST8-SD5-...) ovat valmisteilla ja tulevat markkinoille alkuvuodesta ) Kaikki tekniset tiedot koskevat koko lamppua. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 7

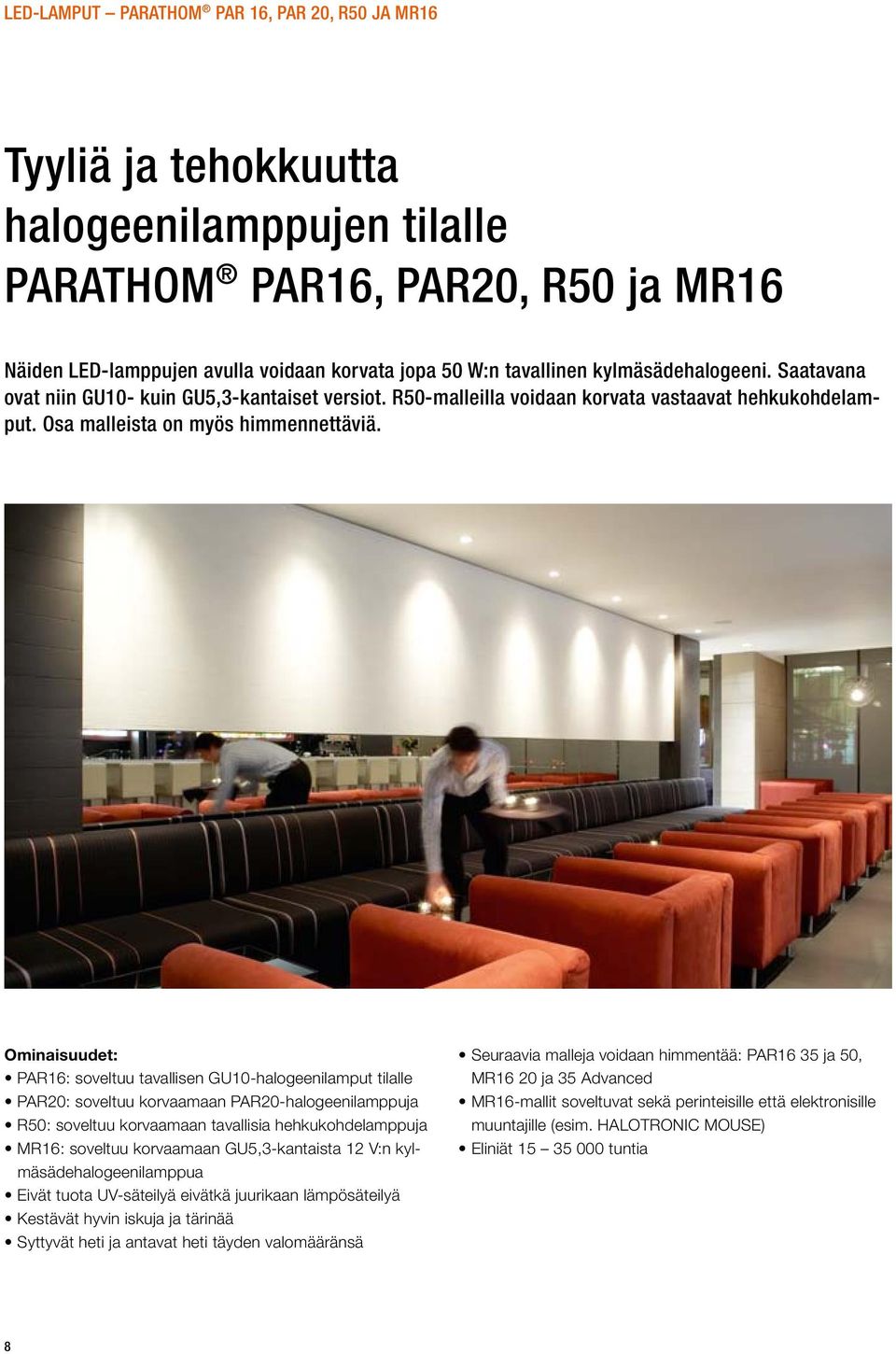

6 LED-lamput PARATHOM PAR 16, PAR 20, R50 ja MR16 Tyyliä ja tehokkuutta halogeenilamppujen tilalle PARATHOM PAR16, PAR20, R50 ja MR16 Näiden LED-lamppujen avulla voidaan korvata jopa 50 W:n tavallinen kylmäsädehalogeeni. Saatavana ovat niin GU10- kuin GU5,3-kantaiset versiot. R50-malleilla voidaan korvata vastaavat hehkukohdelamput. Osa malleista on myös himmennettäviä. Ominaisuudet: PAR16: soveltuu tavallisen GU10-halogeenilamput tilalle PAR20: soveltuu korvaamaan PAR20-halogeenilamppuja R50: soveltuu korvaamaan tavallisia hehkukohdelamppuja MR16: soveltuu korvaamaan GU5,3-kantaista 12 V:n kylmäsädehalogeenilamppua Eivät tuota UV-säteilyä eivätkä juurikaan lämpösäteilyä Kestävät hyvin iskuja ja tärinää Syttyvät heti ja antavat heti täyden valomääränsä Seuraavia malleja voidaan himmentää: PAR16 35 ja 50, MR16 20 ja 35 Advanced MR16-mallit soveltuvat sekä perinteisille että elektronisille muuntajille (esim. HALOTRONIC MOUSE) Eliniät tuntia 8

7 LED-lamput PARATHOM PAR 16, PAR 20, R50 ja MR16 PARATHOM PAR 16, PAR 20, R50 ja MR YDINVALIKOIMA 1) 1) 1) 1) 1) 1) 1) DIM DIM DIM DIM PAR16 20 WW GU , PAR16 35 WW GU PAR16 50 WW GU PAR20 35 WW E valmisteilla 25 valmisteilla 10 5 PAR20 50 WW E valmisteilla 25 valmisteilla 10 5 R50 25 WW E R50 40 WW E MR16 20 WW GU , MR16 20 WW Advanced GU , MR16 35 WW Advanced GU TÄYDENTÄVÄT TUOTTEET PARATHOM PAR 16 PAR16 20 D E , PAR16 20 WW E , PAR16 20 D GU , PAR16 35 WW E PAR16 35 D GU > PAR16 35 D E > PAR16 50 WW E PAR16 50 D GU > PAR16 50 D E > PARATHOM R50 R50 25 D E R50 25 D E R50 25 WW E R50 40 D E R50 40 D E R50 40 WW E PARATHOM MR16 DIM MR16 20 D Advanced GU ,5 > DIM MR16 35 D Advanced GU > DIM-merkityt tuotteet ovat himmennettäviä (samoilla himmentimillä kuin vastaavat hehku- tai halogeenilamput). 1) Kaikki tekniset tiedot koskevat koko lamppua. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 9

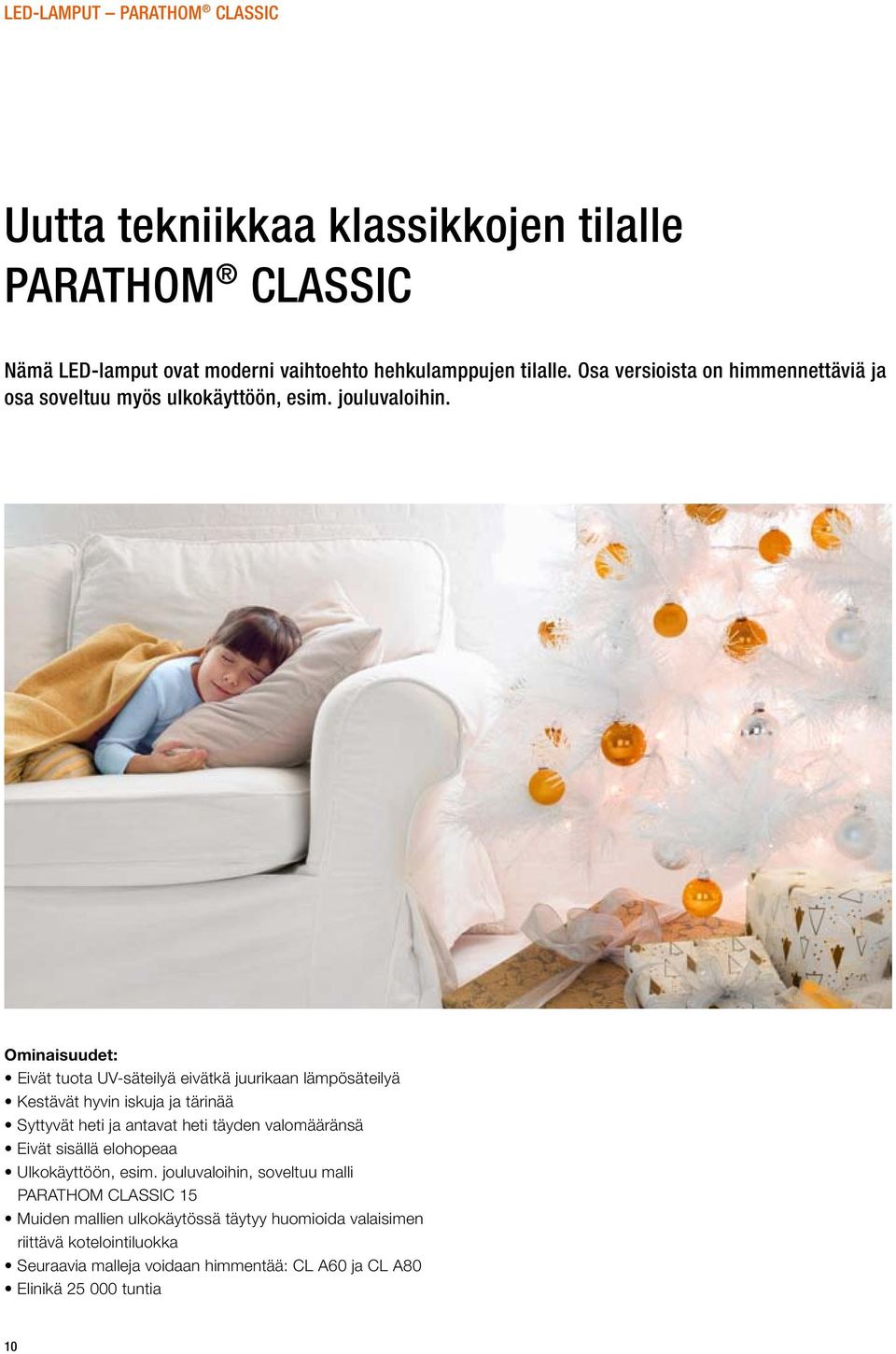

8 LED-lamput PARATHOM CLASSIC Uutta tekniikkaa klassikkojen tilalle PARATHOM CLASSIC Nämä LED-lamput ovat moderni vaihtoehto hehkulamppujen tilalle. Osa versioista on himmennettäviä ja osa soveltuu myös ulkokäyttöön, esim. jouluvaloihin. Ominaisuudet: Eivät tuota UV-säteilyä eivätkä juurikaan lämpösäteilyä Kestävät hyvin iskuja ja tärinää Syttyvät heti ja antavat heti täyden valomääränsä Eivät sisällä elohopeaa Ulkokäyttöön, esim. jouluvaloihin, soveltuu malli PARATHOM CLASSIC 15 Muiden mallien ulkokäytössä täytyy huomioida valaisimen riittävä kotelointiluokka Seuraavia malleja voidaan himmentää: CL A60 ja CL A80 Elinikä tuntia 10

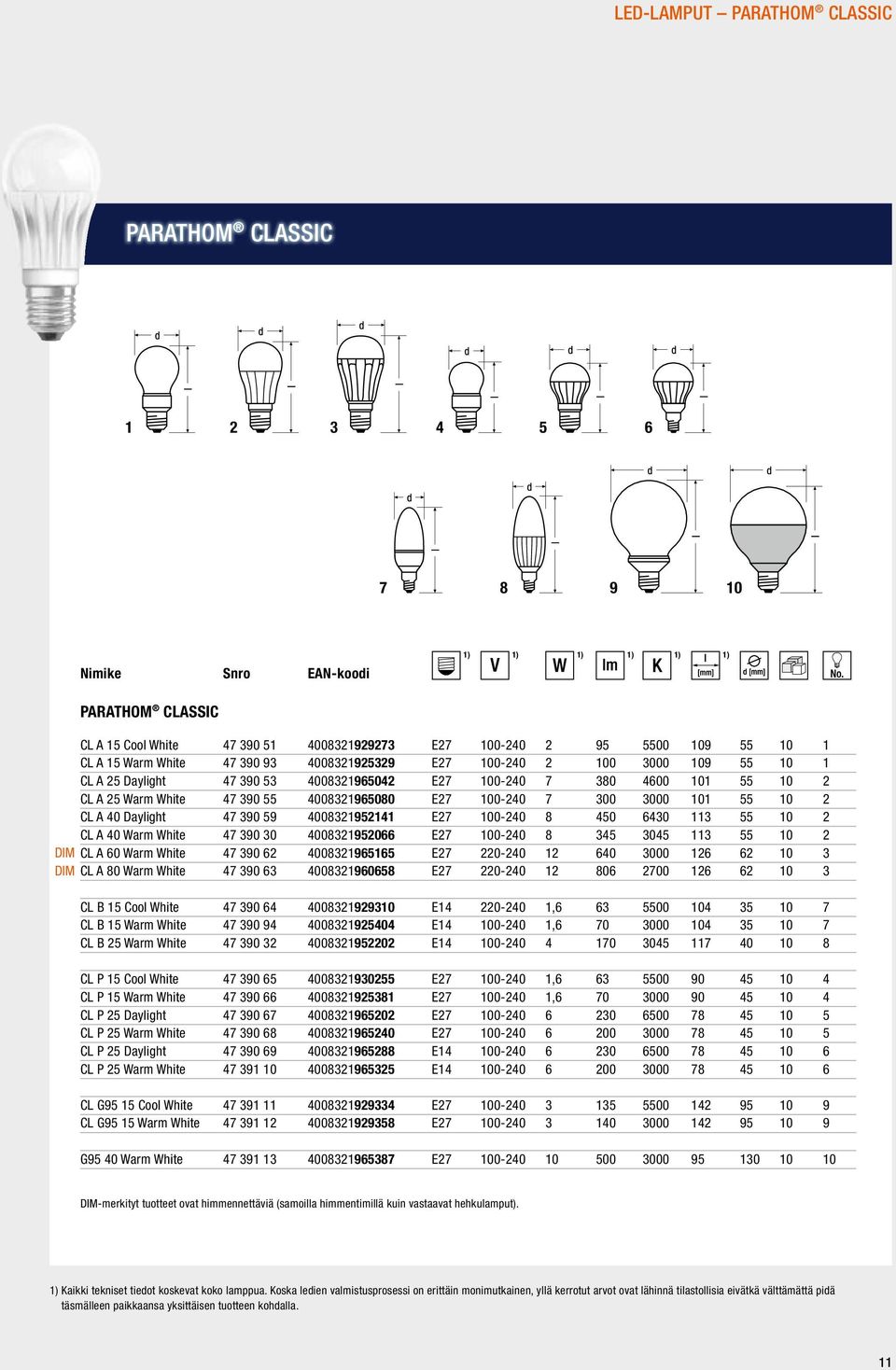

9 LED-lamput PARATHOM CLASSIC PARATHOM CLASSIC ) 1) 1) 1) 1) 1) PARATHOM CLASSIC CL A 15 Cool White E CL A 15 Warm White E CL A 25 Daylight E CL A 25 Warm White E CL A 40 Daylight E CL A 40 Warm White E DIM CL A 60 Warm White E DIM CL A 80 Warm White E CL B 15 Cool White E , CL B 15 Warm White E , CL B 25 Warm White E CL P 15 Cool White E , CL P 15 Warm White E , CL P 25 Daylight E CL P 25 Warm White E CL P 25 Daylight E CL P 25 Warm White E CL G95 15 Cool White E CL G95 15 Warm White E G95 40 Warm White E DIM-merkityt tuotteet ovat himmennettäviä (samoilla himmentimillä kuin vastaavat hehkulamput). 1) Kaikki tekniset tiedot koskevat koko lamppua. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 11

10 LED-lamput PARATHOM SPECIAL T26 Viileää LED-valoa jääkaappiin PARATHOM SPECIAL T26 Tämä erikoislamppu on tarkoitettu käytettäväksi lähinnä jääkaapissa. Sen viileä valo saa ruokatarvikkeet näyttämään raikkailta ja tuoreilta. Se ei myöskään tuota turhaan hukkalämpöä. Lamppua voidaan myös käyttää muissa kodinkoneissa, esim. ompelukoneissa. Robert Bosch Hausgeräte GmbH Ominaisuudet: Erittäin pieni energiankulutus Iskun- ja tärinänkestävä 12

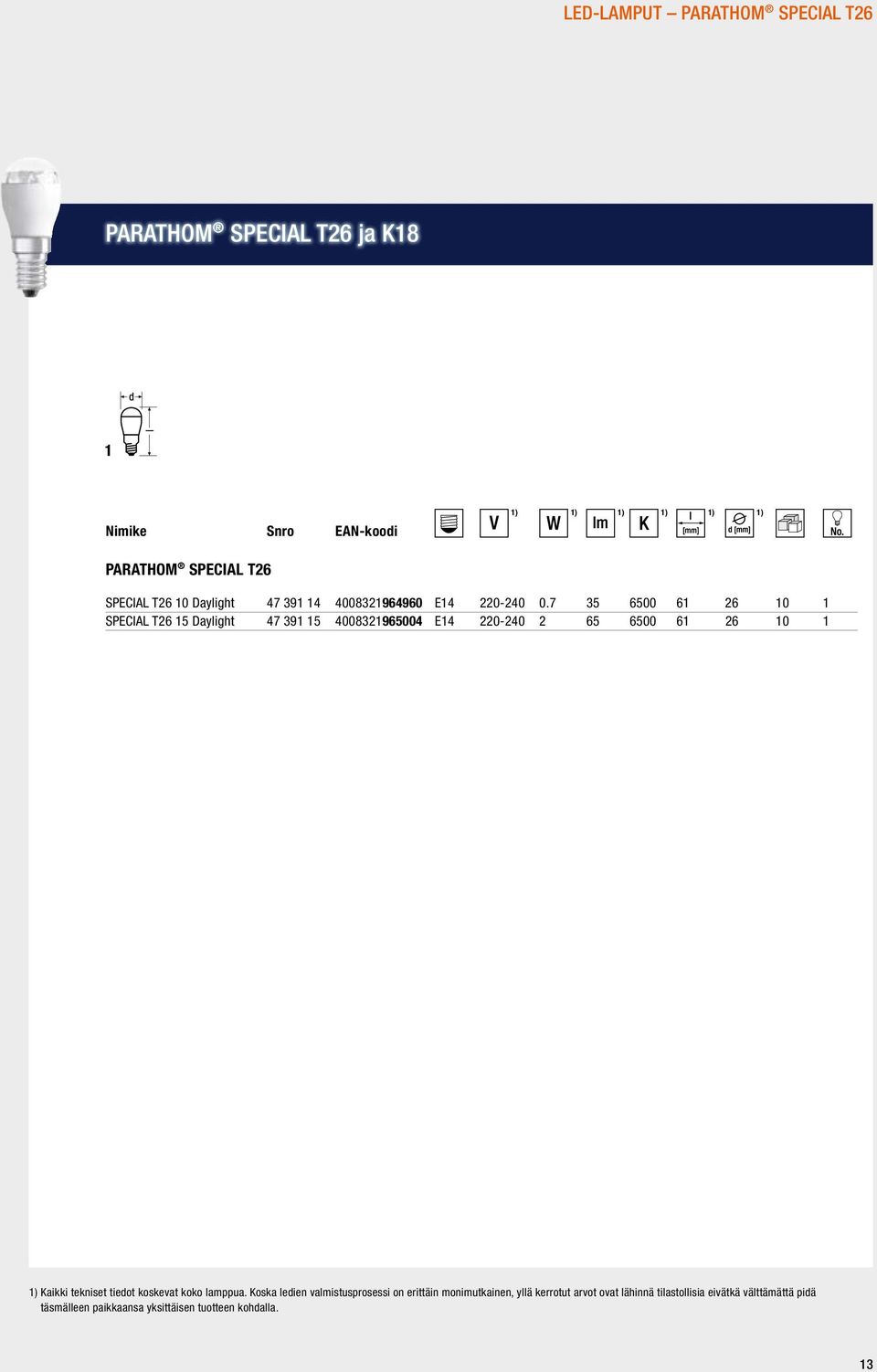

11 LED-lamput PARATHOM SPECIAL T26 PARATHOM SPECIAL T26 ja K18 1 1) 1) 1) 1) 1) 1) PARATHOM SPECIAL T26 SPECIAL T26 10 Daylight E SPECIAL T26 15 Daylight E ) Kaikki tekniset tiedot koskevat koko lamppua. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 13

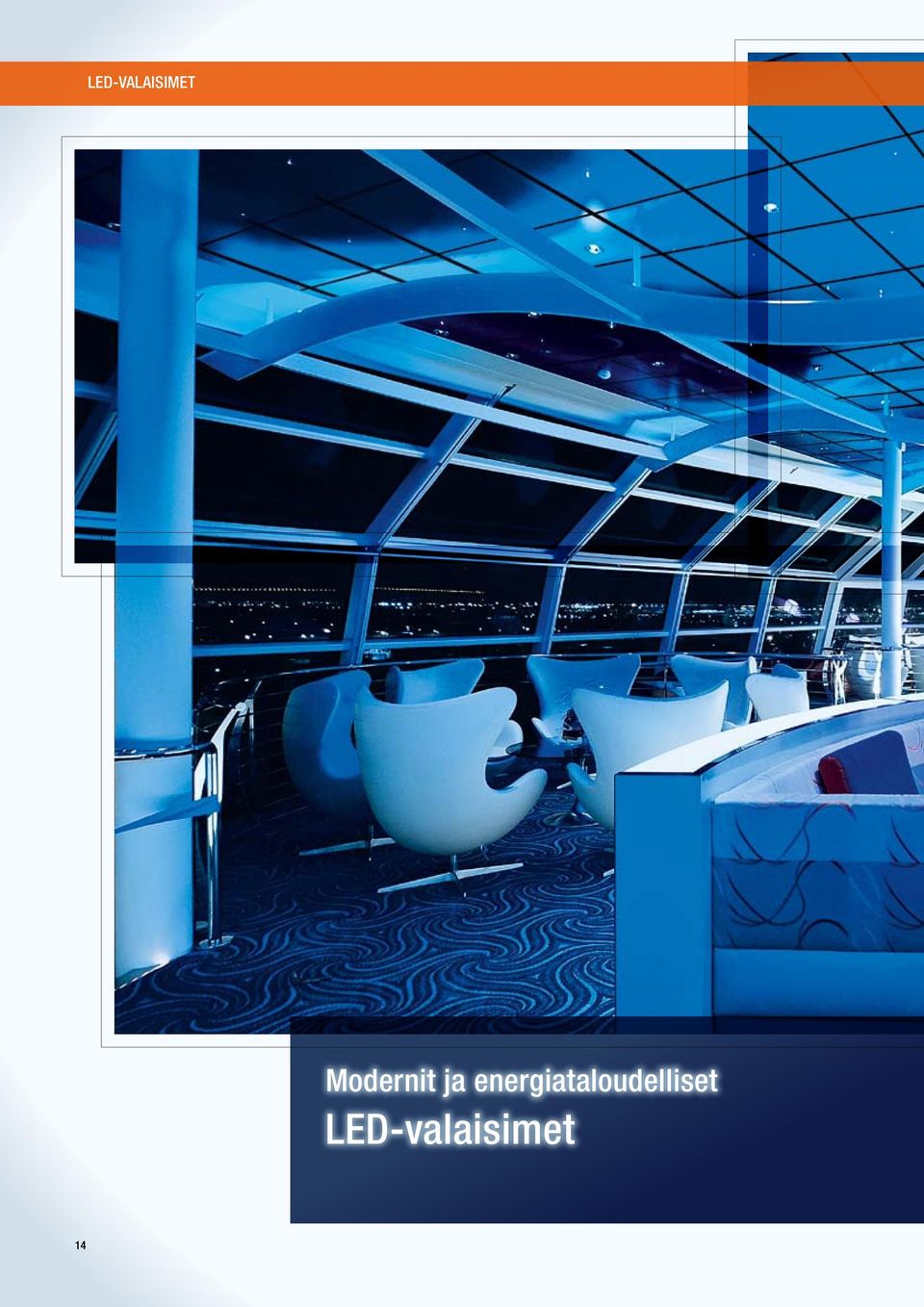

12 LED-valaisimet Modernit ja energiataloudelliset LED-valaisimet 14

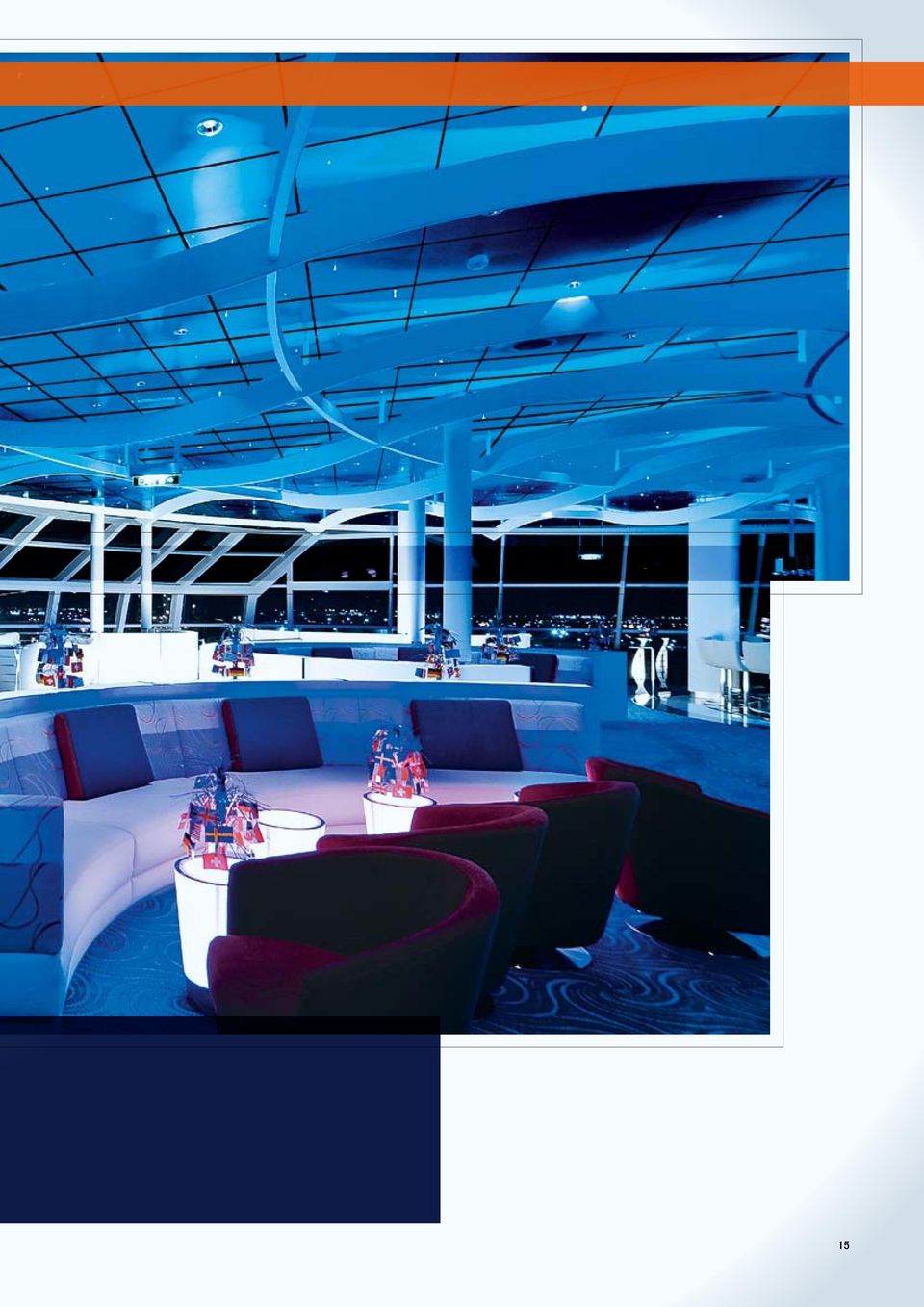

13 15

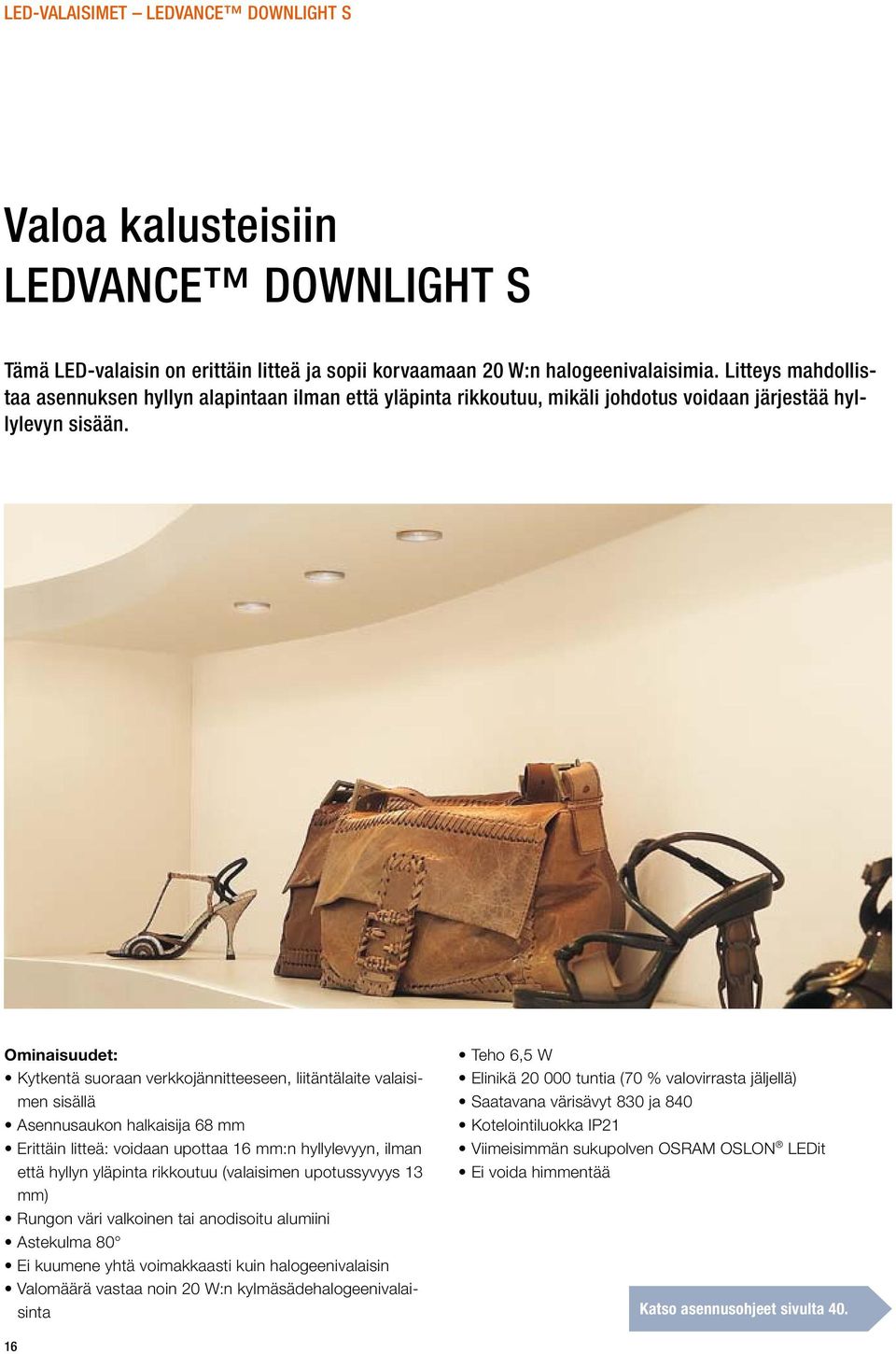

14 LED-valaisimet LEDVANCE Downlight S Valoa kalusteisiin LEDVANCE DOWNLIGHT S Tämä LED-valaisin on erittäin litteä ja sopii korvaamaan 20 W:n halogeenivalaisimia. Litteys mahdollistaa asennuksen hyllyn alapintaan ilman että yläpinta rikkoutuu, mikäli johdotus voidaan järjestää hyllylevyn sisään. Ominaisuudet: Kytkentä suoraan verkkojännitteeseen, liitäntälaite valaisimen sisällä Asennusaukon halkaisija 68 mm Erittäin litteä: voidaan upottaa 16 mm:n hyllylevyyn, ilman että hyllyn yläpinta rikkoutuu (valaisimen upotussyvyys 13 mm) Rungon väri valkoinen tai anodisoitu alumiini Astekulma 80 Ei kuumene yhtä voimakkaasti kuin halogeenivalaisin Valomäärä vastaa noin 20 W:n kylmäsädehalogeenivalaisinta Teho 6,5 W Elinikä tuntia (70 % valovirrasta jäljellä) Saatavana värisävyt 830 ja 840 Kotelointiluokka IP21 Viimeisimmän sukupolven OSRAM OSLON LEDit Ei voida himmentää Katso asennusohjeet sivulta

15 cd/klm C0 - C180 C90 - C270 LED-valaisimet LEDVANCE Downlight S LEDVANCE DOWNLIGHT S Kaikki mitat mm cd/klm C0-C180 C90-C270 η = 100% 1) 1) 1) 1) 1) 1) 1) VÄRI LEDVANCE DOWNLIGHT S 830 L80 AL alumiini x1 830 L80 WT valkoinen x1 840 L80 AL alumiini x1 840 L80 WT valkoinen x1 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 17

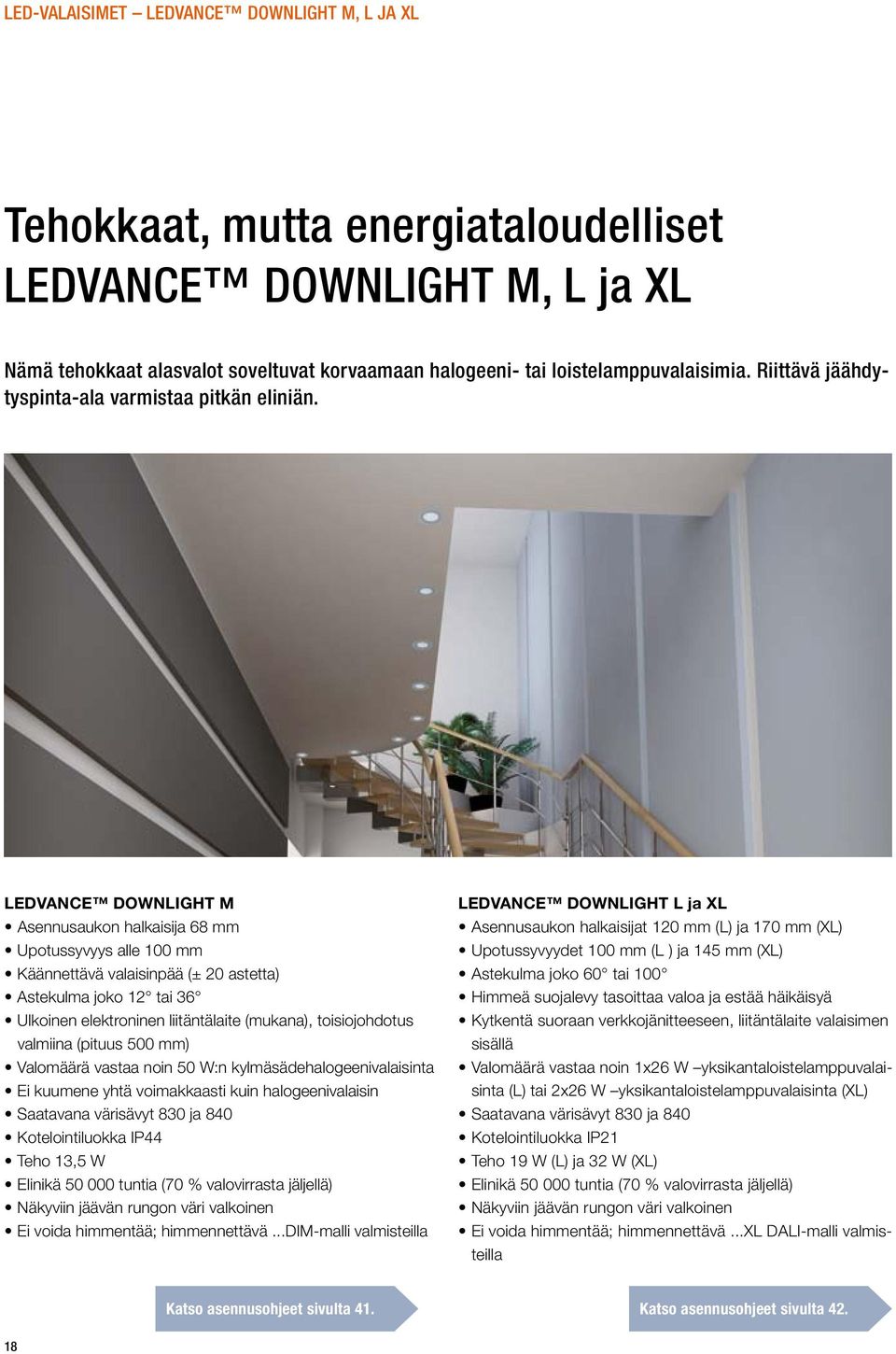

16 LED-valaisimet LEDVANCE DOWNLIGHT M, L ja XL Tehokkaat, mutta energiataloudelliset LEDVANCE DOWNLIGHT M, L ja XL Nämä tehokkaat alasvalot soveltuvat korvaamaan halogeeni- tai loistelamppuvalaisimia. Riittävä jäähdytyspinta-ala varmistaa pitkän eliniän. LEDVANCE DOWNLIGHT M Asennusaukon halkaisija 68 mm Upotussyvyys alle 100 mm Käännettävä valaisinpää (± 20 astetta) Astekulma joko 12 tai 36 Ulkoinen elektroninen liitäntälaite (mukana), toisiojohdotus valmiina (pituus 500 mm) Valomäärä vastaa noin 50 W:n kylmäsädehalogeenivalaisinta Ei kuumene yhtä voimakkaasti kuin halogeenivalaisin Saatavana värisävyt 830 ja 840 Kotelointiluokka IP44 Teho 13,5 W Elinikä tuntia (70 % valovirrasta jäljellä) Näkyviin jäävän rungon väri valkoinen Ei voida himmentää; himmennettävä...dim-malli valmisteilla LEDVANCE DOWNLIGHT L ja XL Asennusaukon halkaisijat 120 mm (L) ja 170 mm (XL) Upotussyvyydet 100 mm (L ) ja 145 mm (XL) Astekulma joko 60 tai 100 Himmeä suojalevy tasoittaa valoa ja estää häikäisyä Kytkentä suoraan verkkojänitteeseen, liitäntälaite valaisimen sisällä Valomäärä vastaa noin 1x26 W yksikantaloistelamppuvalaisinta (L) tai 2x26 W yksikantaloistelamppuvalaisinta (XL) Saatavana värisävyt 830 ja 840 Kotelointiluokka IP21 Teho 19 W (L) ja 32 W (XL) Elinikä tuntia (70 % valovirrasta jäljellä) Näkyviin jäävän rungon väri valkoinen Ei voida himmentää; himmennettävä...xl DALI-malli valmisteilla Katso asennusohjeet sivulta 41. Katso asennusohjeet sivulta

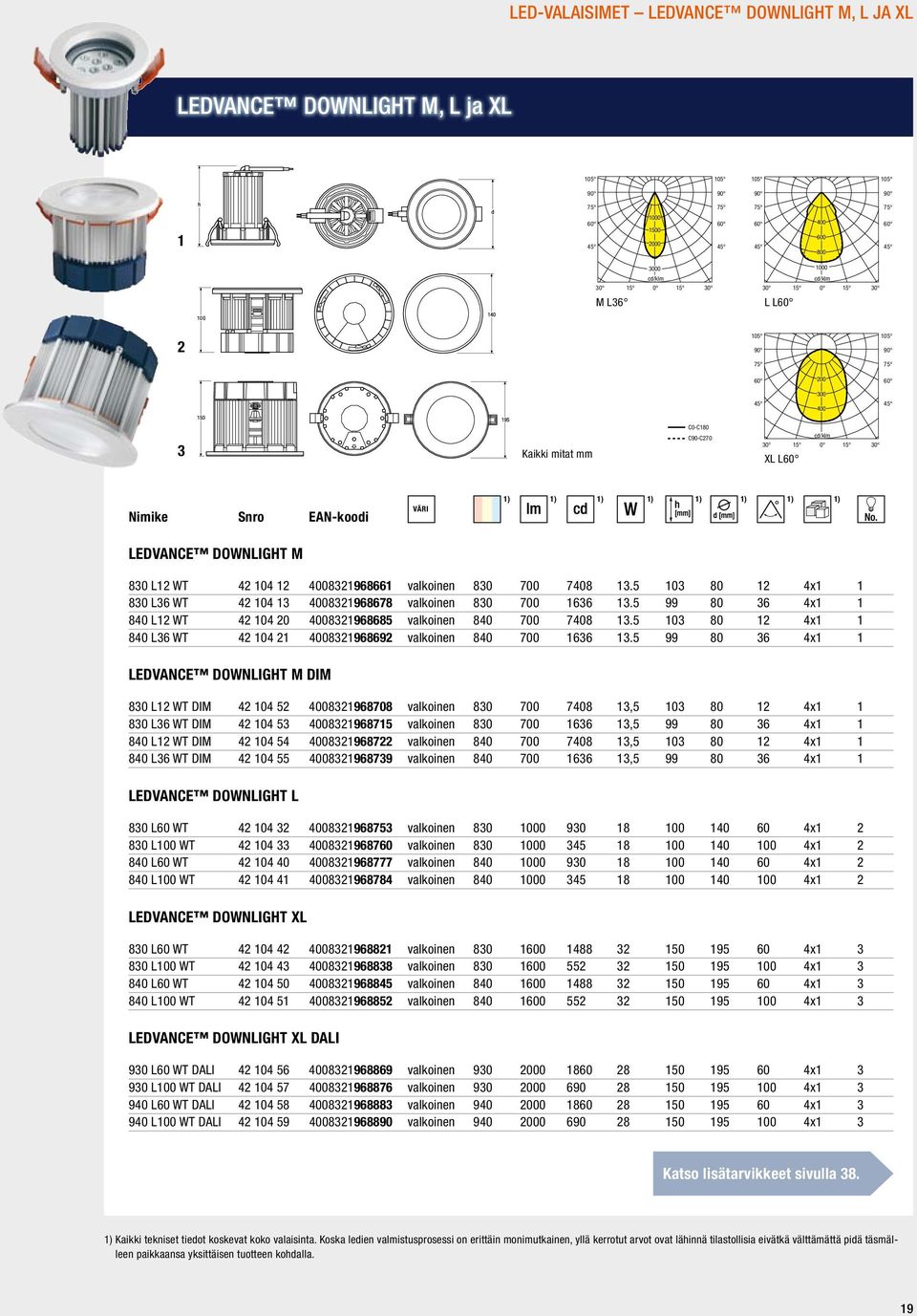

17 C0 - C180 C90 - C C0 - C180 C0 - C180 C90 - C270 C90 - C270 LED-valaisimet LEDVANCE DOWNLIGHT M, L ja XL LEDVANCE DOWNLIGHT M, L ja XL M L cd/klm cd/klm η = 100% L L cd/klm cd/klm η = 100% C0-C180 cd/klm 3 Kaikki mitat mm C90-C XL L60 cd/klm η = 100% VÄRI 1) 1) 1) 1) 1) 1) 1) 1) LEDVANCE DOWNLIGHT M 830 L12 WT valkoinen x L36 WT valkoinen x L12 WT valkoinen x L36 WT valkoinen x1 1 LEDVANCE DOWNLIGHT M DIM 830 L12 WT DIM valkoinen , x L36 WT DIM valkoinen , x L12 WT DIM valkoinen , x L36 WT DIM valkoinen , x1 1 LEDVANCE DOWNLIGHT L 830 L60 WT valkoinen x L100 WT valkoinen x L60 WT valkoinen x L100 WT valkoinen x1 2 LEDVANCE DOWNLIGHT XL 830 L60 WT valkoinen x L100 WT valkoinen x L60 WT valkoinen x L100 WT valkoinen x1 3 LEDVANCE DOWNLIGHT XL DALI 930 L60 WT DALI valkoinen x L100 WT DALI valkoinen x L60 WT DALI valkoinen x L100 WT DALI valkoinen x1 3 Katso lisätarvikkeet sivulla 38. 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 19

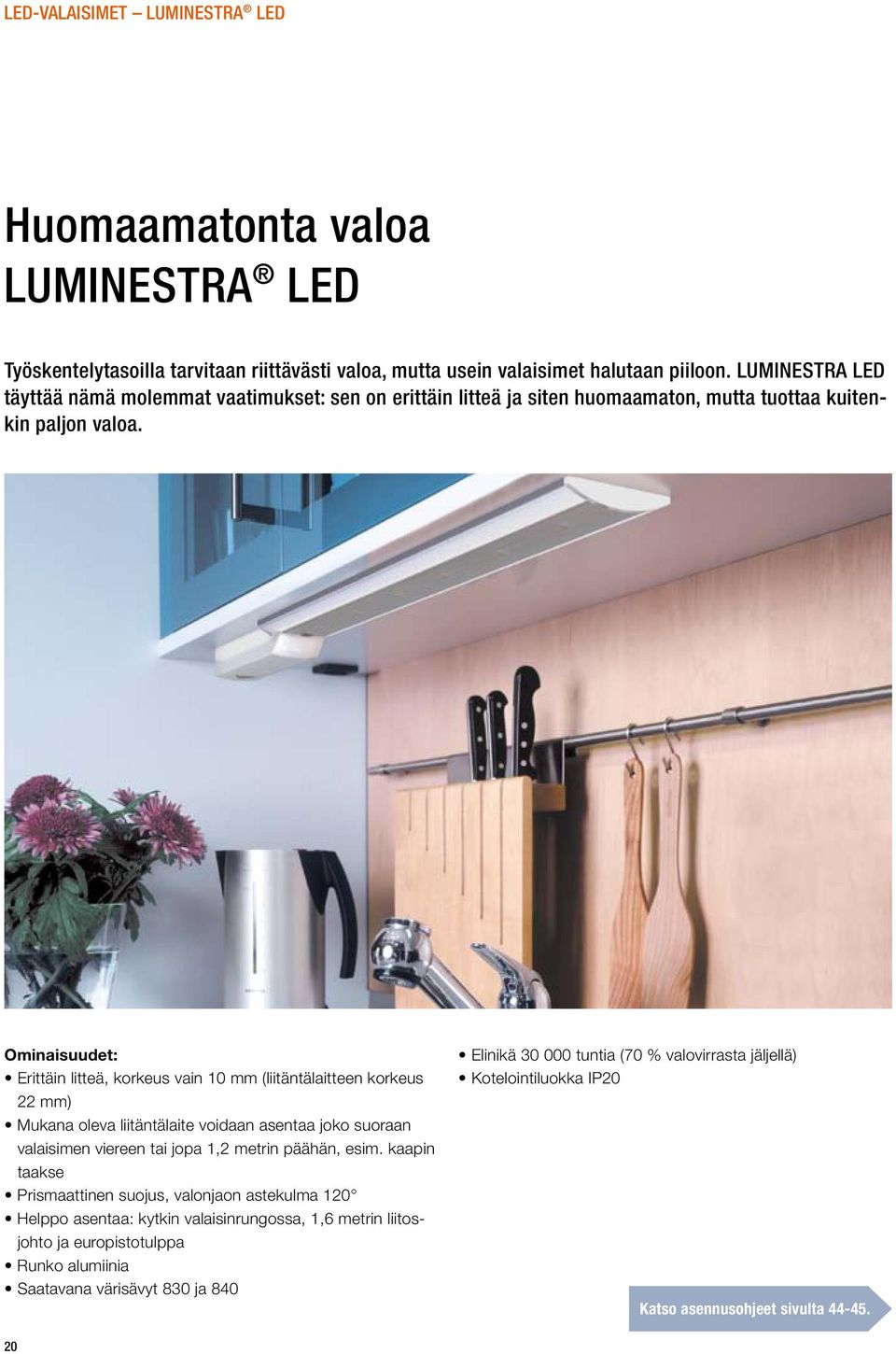

18 LED-valaisimet LUMINESTRA LED Huomaamatonta valoa LUMINESTRA LED Työskentelytasoilla tarvitaan riittävästi valoa, mutta usein valaisimet halutaan piiloon. LUMINESTRA LED täyttää nämä molemmat vaatimukset: sen on erittäin litteä ja siten huomaamaton, mutta tuottaa kuitenkin paljon valoa. Ominaisuudet: Erittäin litteä, korkeus vain 10 mm (liitäntälaitteen korkeus 22 mm) Mukana oleva liitäntälaite voidaan asentaa joko suoraan valaisimen viereen tai jopa 1,2 metrin päähän, esim. kaapin taakse Prismaattinen suojus, valonjaon astekulma 120 Helppo asentaa: kytkin valaisinrungossa, 1,6 metrin liitosjohto ja europistotulppa Runko alumiinia Saatavana värisävyt 830 ja 840 Elinikä tuntia (70 % valovirrasta jäljellä) Kotelointiluokka IP20 Katso asennusohjeet sivulta

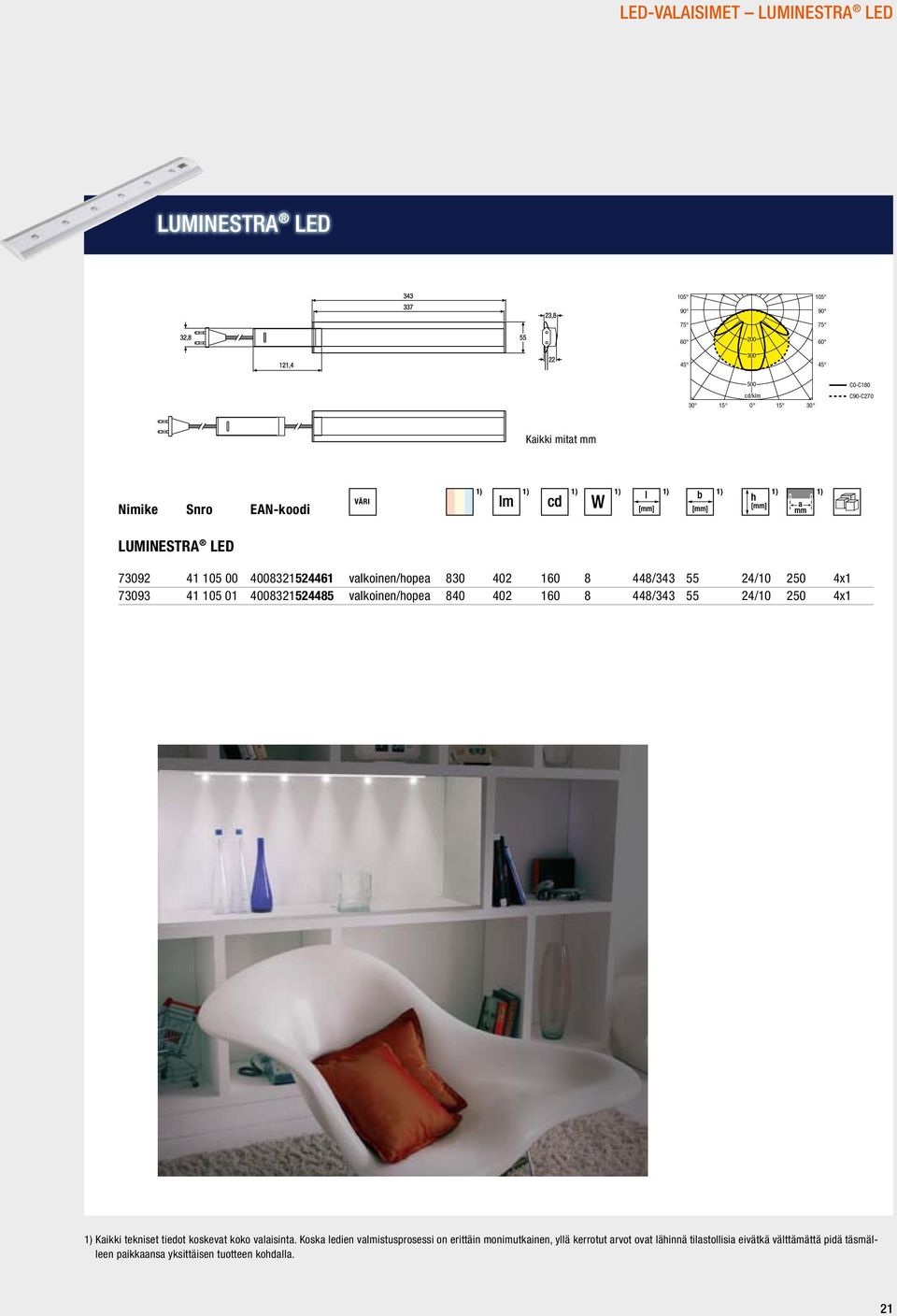

19 cd/klm C0 - C180 C90 - C270 LED-valaisimet LUMINESTRA LED LUMINESTRA LED cd/klm C0-C180 η C90-C270 = 100% Kaikki mitat mm VÄRI 1) 1) 1) 1) 1) 1) 1) 1) LUMINESTRA LED valkoinen/hopea / / x valkoinen/hopea / / x1 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 21

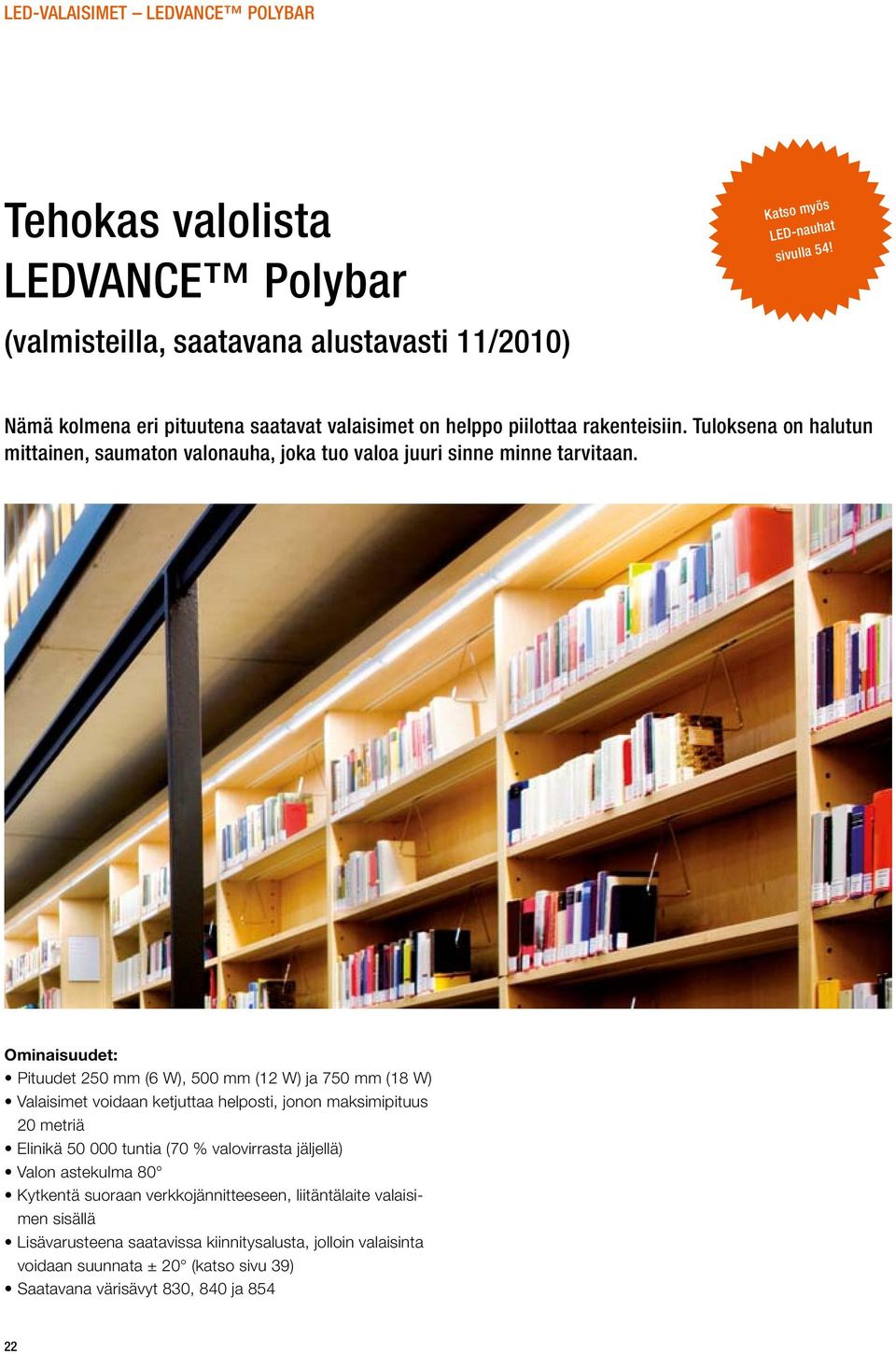

20 LED-valaisimet LEDVANCE Polybar Tehokas valolista LEDVANCE Polybar (valmisteilla, saatavana alustavasti 11/2010) Katso myös LED-nauhat sivulla 54! Nämä kolmena eri pituutena saatavat valaisimet on helppo piilottaa rakenteisiin. Tuloksena on halutun mittainen, saumaton valonauha, joka tuo valoa juuri sinne minne tarvitaan. Ominaisuudet: Pituudet 250 mm (6 W), 500 mm (12 W) ja 750 mm (18 W) Valaisimet voidaan ketjuttaa helposti, jonon maksimipituus 20 metriä Elinikä tuntia (70 % valovirrasta jäljellä) Valon astekulma 80 Kytkentä suoraan verkkojännitteeseen, liitäntälaite valaisimen sisällä Lisävarusteena saatavissa kiinnitysalusta, jolloin valaisinta voidaan suunnata ± 20 (katso sivu 39) Saatavana värisävyt 830, 840 ja

21 LED-valaisimet LEDVANCE Polybar LEDVANCE Polybar VÄRI 1) 1) 1) 1) 1) LEDVANCE Polybar lämmin valkoinen S 830 L harmaa/alumiini /42 4x1 M 830 L harmaa/alumiini /42 4x1 L 830 L harmaa/alumiini /42 4x1 LEDVANCE Polybar raikas valkoinen S 840 L harmaa/alumiini /42 4x1 M 840 L harmaa/alumiini /42 4x1 L 840 L harmaa/alumiini /42 4x1 LEDVANCE Polybar päivänvalo S 854 L harmaa/alumiini /42 4x1 M 854 L harmaa/alumiini /42 4x1 L 854 L harmaa/alumiini /42 4x1 Katso lisätarvikkeet sivulla 39. 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 23

22 LED-valaisimet LINEARlight-DRAGON Slim Valoa ahtaisiin hyllyihin LINEARlight-DRAGON Slim Katso myös LEDVANCE TM Polybar, edellinen aukeama. Pienikokoinen valolista, joka mahtuu todella pieneen tilaan, mutta tuottaa kuitenkin runsaasti valoa. Valaisimia voidaan asentaa kätevästi jonoon mukana tulevien adaptereiden avulla. Ominaisuudet: Asennusvalmis valolista, alumiininen runko Voidaan himmentää sopivin liitäntälaittein (sivut 83-85) Saatavana värisävyt 830 ja 840 Elinikä jopa tuntia (70 % valovirrasta jäljellä) Tärkeimmät asennusohjeet: Mukana toimitetaan tarvittavat kiinnitysalustat ja liittimet Syöttöjännite 24 V DC, OPTOTRONIC -liitäntälaitteet ks. sivu 81 Yhdestä päästä syötettävän jonon pituus voi olla viisi valaisinta Normaaleissa asennusolosuhteissa valaisimen runko takaa riittävän jäähdytyksen eikä lisäjäähdytystä tarvita Piirilevy on suojalakattu kondensoituvaa kosteutta vastaan 24

23 LED-valaisimet LINEARlight-DRAGON Slim LINEARlight-DRAGON Slim Kaikki mitat mm VÄRI 1) 1) 1) 1) 1) LINEARlight-DRAGON Slim LD06S-W4F alumiini LD06S-W4F alumiini Moduulit on suunniteltu toimimaan optimaalisesti yhdessä 24 V:n OPTOTRONIC -liitäntälaitteiden kanssa. Katso sivu 81. 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 25

24 LED-valaisimet DRAGONPOINT VARIO 3 ja 1 led Valoa pieneen tilaan DRAGONPOINT VARIO 3 ja 1 LED Nämä valaisimet ovat upotussyvyydeltään erittäin matalia, joten ne voidaan asentaa ahtaaseenkin tilaan. Valomäärä on silti riittävä tuomaan yksityiskohdat kauniisti esiin hylly- ja vitriinivalaistuksessa tai museoissa. Ominaisuudet: Paketissa kaksi tai kolme valaisinta, KIT-versioissa mukana myös tasavirtalähde OT 9/ /350 DIM, 1 metrin liitosjohto ja liittimet Muille versioille tarvitaan erillinen 350 ma:n tasavirtalähde, esim. OT 09/ /350, ks. sivu 80 Anodisoitu ja harjattu alumiinirunko Valaisinpää säädettävä Teho 1,2 tai 3,6 W Elinikä tuntia (70 % valovirrasta jäljellä) Saatavana värisävyt 830 ja 854 Astekulma 12 tai 30 Kotelointiluokka IP20 Katso asennusohjeet sivulta

25 C0 - C180 C90 - C270 C0 - C180 C90 - C270 LED-valaisimet DRAGONPOINT VARIO 3 ja 1 led DRAGONPOINT VARIO 3 ja 1 LED cd/klm 7000 cd/klm cd/klm 100% η = η = cd/klm 100% x3 854 L30 3x1 854 L30 C0-C180 C90-C270 2 VÄRI 1) 1) 1) 1) 1) 1) DRAGONPOINT VARIO KIT 2x3 2x3 830 L harmaa/alumiini x1 1 2x3 830 L harmaa/alumiini x1 1 2x3 854 L harmaa/alumiini x1 1 2x3 854 L harmaa/alumiini x1 1 DRAGONPOINT VARIO PRO 2x3 2x3 830 L harmaa/alumiini x1 1 2x3 830 L harmaa/alumiini x1 1 2x3 854 L harmaa/alumiini x1 1 2x3 854 L harmaa/alumiini x1 1 DRAGONPOINT VARIO KIT 3x1 3x1 830 L harmaa/alumiini x1 2 3x1 830 L harmaa/alumiini x1 2 3x1 854 L harmaa/alumiini x1 2 3x1 854 L harmaa/alumiini x1 2 DRAGONPOINT VARIO PRO 1 LED 3x1 830 L harmaa/alumiini x1 2 3x1 830 L harmaa/alumiini x1 2 3x1 854 L harmaa/alumiini x1 2 3x1 854 L harmaa/alumiini x1 2 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 27

26 LED-valaisimet DRAGONPOINT FIX 1 LED ja DRAGONPOINT MOOD Tunnelmanluojat DRAGONPOINT FIX 1 LED ja DRAGONPOINT MOOD Pienikokoiset DRAGONPOINT -valaisimet soveltuvat valaisemaan pieniä yksityiskohtia esim. hyllyissä, kaapeissa ja vitriineissä. Varsinaiseen yleisvalaistukseen valaisimien valotehot eivät riitä. MOOD-valaisimien sininen tai punainen valo tuo valaistukseen vaihtelua ja näyttävyyttä. Ominaisuudet: Paketissa kolme valaisinta, KIT-versioissa mukana myös tasavirtalähde OT 9/ /350 DIM, 1 metrin liitosjohto ja liittimet Muille versioille tarvitaan erillinen 350 ma:n tasavirtalähde, esim. OT 09/ /350, ks. sivu 80 Anodisoitu ja harjattu alumiinirunko Valaisinpää ei liikuteltavissa Elinikä tuntia (70 % valovirrasta jäljellä) Kotelointiluokka IP20 DRAGONPOINT FIX 1 LED Saatavana värisävyt 830 ja 854 OSRAM Golden DRAGON LED, teho 1,2 W astekulma 30 tai 60 Katso asennusohjeet sivulta 47. DRAGONPOINT MOOD OSRAM Golden DRAGON LED, teho 0,8 W (punainen) tai 1,2 W (sininen) Katso asennusohjeet sivulta

27 cd/klm C0 - C180 C90 - C270 LED-valaisimet DRAGONPOINT FIX 1 LED ja DRAGONPOINT MOOD DRAGONPOINT FIX 1 LED ja DRAGONPOINT MOOD cd/klm C90-C270 η = 100% C0-C180 VÄRI 1) 1) 1) 1) 1) DRAGONPOINT FIX KIT 3x1 3x1 830 L30 WW (1 LED) harmaa/alumiini x1 3x1 854 L30 CW (1 LED) harmaa/alumiini x1 3x1 854 L60 CW (1 LED) harmaa/alumiini x1 DRAGONPOINT FIX PRO 1 LED 3x1 830 L harmaa/alumiini x1 3x1 854 L harmaa/alumiini x1 VÄRI 1) 1) 1) 1) DRAGONPOINT MOOD KIT 3 x RED harmaa/alumiini punainen x1 3 x BLUE harmaa/alumiini sininen x1 DRAGONPOINT MOOD PRO 3 x RED harmaa/alumiini punainen x1 3 x BLUE harmaa/alumiini sininen x1 1) 1Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 29

28 LED-valaisimet DRAGONSPOT Kätevä lukuvalo DRAGONSPOT Nykyaikaiseen sisustukseen hyvin sopivat DRAGONSPOT -valaisimet tuovat valoa juuri sinne, missä sitä tarvitaan. Ne sopivat esim. sängynpäätyyn asennettaviksi yövaloiksi, työpistevalaisimiksi tarkkuutta vaativiin tehtäviin tai vaikkapa tauluvaloiksi. Taipuisa varsi mahdollistaa valon monipuolisen suuntaamisen. Ominaisuudet: Astekulma 12 Tarvittavan reiän halkaisija vain 10 mm Saatavana värisävyt 830 ja 854 Elinikä tuntia (70 % valovirrasta jäljellä) Lisäksi tarvitaan liitäntälaite (350 ma), esim. OT 9/ /350 DIM, katso sivu 80 Saatavana on myös liitäntälaitepaketti, joka sisältää OT 9 DIM liitäntälaitteen (himmennettävissä V:n säätimellä) ja tarvittavan liitosjohdon sekä haaroitinrasian, ks. sivu 38 Kotelointiluokka IP20 Pitkä tai lyhyt varsi Katso asennusohjeet sivulta 48. Katso lisätarvikkeet sivulla

29 C0 - C180 C90 - C LED-valaisimet DRAGONSPOT DRAGONSPOT cd/klm C0-C180 cd/klm C90-C270 η = 100% 1) 1) 1) 1) 1) VÄRI DRAGONSPOT pitkä varsi 830 L harmaa/alumiini x L harmaa/alumiini x1 1 DRAGONSPOT lyhyt varsi 830 L harmaa/alumiini x L harmaa/alumiini x1 2 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 31

30 LED-valaisimet PARATHOM KIT LED PRO GU10-halogeenivalaisimen tilalle PARATHOM KIT LED PRO Valaisin on saatavana joko pyöreänä tai neliön muotoisena. Se on asennusvalmis sisältäen valaisinrungon, PARATHOM PAR16 -LED-lampun ja valaisinliittimet. Koska valaisimeen on mahdollista asentaa myös GU10-kantainen halogeenilamppu, täytyy yläpohjan turvaetäisyyden olla vähintään 150 mm. Mikäli näin suurta turvaetäisyyttä ei voida järjestää, voidaan käyttää LEDVANCE S -valaisinta, katso sivu 16. Ominaisuudet: Alumiininen runko, harjatun nikkelin värinen Valaisinpää kääntyy ± 20 Käyttölämpötila-alue C Asennusaukon halkaisija 80 mm Kytkentä suoraan verkkojännitteeseen Elinikä tuntia (70 % valovirrasta jäljellä) Saatavana värisävy 830 Astekulma 30 Ei voida himmentää Kotelointiluokka alas IP23, ylös IP20 Katso asennusohjeet sivulta

31 LED-valaisimet PARATHOM KIT LED PRO PARATHOM KIT LED PRO cd/klm C0-C180 C90-C270 VÄRI 1) 1) 1) 1) 1) 1) 1) PARATHOM KIT LED PRO R 1x4.5W brushed nickel harjattu nikkeli x1 1 S 1x4.5W brushed nickel harjattu nikkeli x1 2 1) Kaikki tekniset tiedot koskevat koko valaisinta. Koska ledien valmistusprosessi on erittäin monimutkainen, yllä kerrotut arvot ovat lähinnä tilastollisia eivätkä välttämättä pidä täsmälleen paikkaansa yksittäisen tuotteen kohdalla. 33

32 LED-valaisimet AQUALED DRAGON Vedenkestävää LED-valoa AQUALED DRAGON Tämä ulkokäyttöön suunniteltu valaisin näyttää tietä ja merkitsee kulkureitit tyylikkäästi ja energiataloudellisesti pihalla ja terassilla. Se soveltuu myös yksityiskohtien kuten patsaiden ja pensaiden kohdevalaistukseen. Sisällä käyttökohteita ovat esim. märkätilat, kylpylät ja uimahallit. Ominaisuudet: Asennuskehys ruostumatonta terästä, runko polykarbonaattia Valaisimia voidaan ketjuttaa, ketjun pituus korkeintaan 10 m Värilämpötila K tai väri sininen Astekulma 160 Syöttöjännite 24 V DC, katso liitäntälaitteet sivulla 82 (liitäntälaite ei mukana) Kotelointiluokka IP68 Suurin sallittu kuormitus 1000 kg Elinikä tuntia (70 % valovirrasta jäljellä) Käyttölämpötila C 34
