1 Ferriittisten ruostumattomien terästen käyttökohteita Toukokuu 12, 2011 (Place of presentation here)

2 Sisältö Ruostumattoman teräksen markkinat Ferriittiset ruostumattomat teräkset Materiaalinvalinta esimerkkejä Käyttäjäkokemuksia 2 (Total pages) May 14, 2011 Speaker information

3 Ruostumattoman teräksen markkinat 3 (Total pages) May 14, 2011 Speaker information

4 4 May 14, 2011 Speaker information

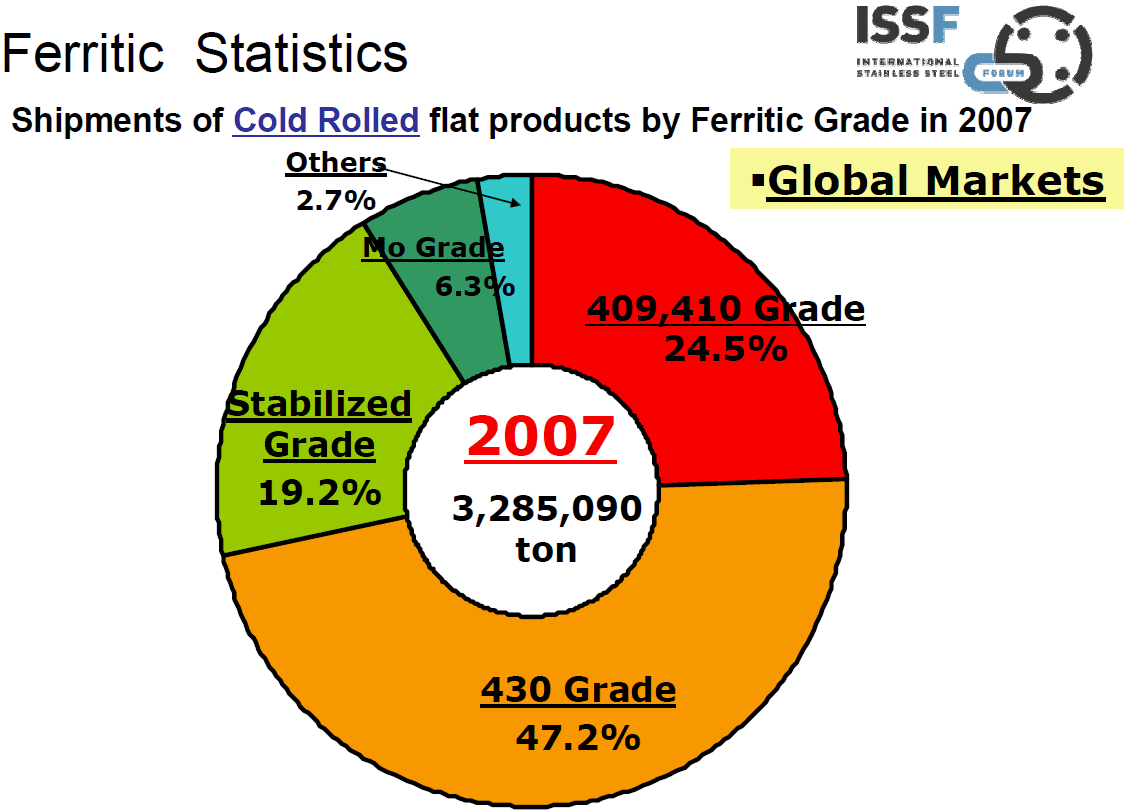

5 5 May 14, 2011 Speaker information

6 Seosainelisät eri teräksillä 6 (29) May 14, 2011 Pasi Aspegren

7 Ferriittiset ruostumattomat teräkset 7 (Total pages) May 14, 2011 Speaker information

8 Outokumpun valmistamat ferriittiset ruostumattomat teräkset EN , UNS S40977 EN , AISI 430 EN , AISI 441, UNS S43940 EN , AISI 444 EN , AISI May 2011 Pasi Aspegren

9 EN , AISI 430 Tyypilliset mekaaniset ominaisuudet: R p0.2 : > 280 N/mm 2 R m : N/mm 2 Venymä A 80 : > 20 % Hyvä korroosionkestävyys sisätiloissa ja matalan korroosiokuormituksen ympäristössä Valmistettavuus: Syvä vedettävyys hyvä Roping ilmiö Rajallinen venytysmuovattavuus Helppo koneistaa Rajallinen hitsattavuus Käyttökohteet: Pesukoneet, tiskikoneet, jääkaapin ovet, huuvat, ammattikeittiöt, ruokailuvälineet, arkkitehtooniset ratkaisut sisätiloissa Outokummun pinnanlaadut: 2B, 2BB, 3N, 4N ja DB Picture: Iittala Group Picture: Harvia 9 14 May 2011 Pasi Aspegren

10 Teräksen käyttökohteita Uunit Keittiökalusteet Astianpesukoneet Lähde: ISSF The ferritic solution 10 (29) May 14, 2011 Pasi Aspegren

11 Teräksen käyttökohteita Pesukoneet Kaiteet sisätiloissa Kodinkoneet Lähde: ISSF The ferritic solution 11 (29) May 14, 2011 Pasi Aspegren

12 Picture: Kone EN , AISI 441 Titaani- ja Niobi- stabiloitu 18Cr ferriittinen teräs Hyvä hitsattavuus, muovattavuus ja korroosionkestävyys Autoteollisuuden sekä prosessiteollisuuden putkimaiset sovellukset (esim lämmönvaihtimet) ovat yleisimpiä käyttökohteita Materiaalia käytetään myös arkkitehtoonisissa sovelluksissa, kuten hissien ovet ja ovenpielet. Lisäksi materiaali soveltuu monenlaisiin keittiö ja kotitalouskohteisiin Korkean kromipitoisuuden ansiosta laatu soveltuu hyvin standardi austeniittisten laatujen korvaajaksi tunnetuissa sovelluksissa Pinnanlaadut: 2B, 3N, 4N ja DB May 2011 Pasi Aspegren Kuvat:: ISSF Ferritic Solution

13 Teräksen käyttökohteita Kaasupoltin Klemmarit Katalysaattorit Lähde: ISSF The ferritic solution 13 (Total pages) May 14, 2011 Speaker information

14 Teräksen käyttökohteita Hissien ovet ja verhoilut Keittiökalusteet Keittiön pienlaitteet Picture: Kone Picture: ISSF Lähde: ISSF The ferritic solution 14 (Total pages) May 14, 2011 Speaker information

15 EN / AISI 444 Molybdeeniseostettu ferriittinen ruostumaton teräs Korroosionkestävyys samaa luokkaa teräksen 316 / 4401 kanssa Ei jännityskorroosio riskiä Voidaan hitsata kaikilla tavallisilla hitsausmenetelmillä Matala lämmöntuonti suositeltava Hyvä muovattavuus syvävedossa, venytysmuovausominaisuudet heikommat verrattuna austeniittisiin teräksiin Pinnanlaadut: 2B, 4N Tyypilliset käyttökohteet: lämminvesivaraajat, lämmönvaihtimet, putket, tankit, arkkitehtooniset kohteet, aurinkopaneelit 15 (Total pages) May 14, 2011 Pasi Aspegren

16 Teräksen käyttökohteita Vesisäiliö Käymis- ja varastointitankki Vesisäiliö Lähde: ISSF The ferritic solution 16 (29) May 14, 2011 Pasi Aspegren

17 Teräksen käyttökohteita Lämminvesivaraaja Lämminvesivaraaja Lämmönvaihdin Lähde: ISSF The ferritic solution 17 (29) May 14, 2011 Pasi Aspegren

18 EN / AISI 409 Hyvä hitsattavuus Hyvä muovattavuus, erityisesti syvävedossa Hilsettymisen kesto aina 800 C asti Hyvä korroosionkestävyys keskivaativissa olosuhteissa käyttökohteita: pakoputket Äänenvaimentimet Laitteiden kuumat osat (esim. polttoöljy toiminen hallilämmitin) 18 (Total pages) May 14, 2011 Pasi Aspegren

19 Teräksen käyttökohteita Pakoputkiston osat Pakoputket Lämmittimet Lähde: ISSF The ferritic solution 19 (Total pages) May 14, 2011 Speaker information

20 EN , S40977 Mekaaniset ominaisuudet (EN ): R p0.2 : > 320 N/mm 2 R m : > 450 N/mm 2 Venymä A 80, min. 20 % Hyvä hitsattavuus ja koneistettavuus Korroosionkestävyys erinomainen verrattuna hiiliteräksiin Ominaisuuksiensa ansiosta 4003 on hyvä materiaali käytettäväksi tavanomaisten rakenneterästen asemesta kuitenkin tarjoten rakennetaräksiä paremman korroosionkestävyyden. Käyttökohteet tyypillisesti kuljetusvälineissä kuten junat, bussit, kuorma-auto sekä kuljetuskontit. Teolliset koteet kuten sokerinvalmistuslaitteet, kuljettimet, suppilot ja siilot May 2011 Pasi Aspegren

21 Teräksen käyttökohteita Bussin rungot Kuljettimet Patorakenteet Lähde: ISSF The ferritic solution 21 (Total pages) May 14, 2011 Speaker information

22 Teräksen käyttökohteita Sähköpylväät Voimalaitosrakenteet Sähkökeskukset Lähde: ISSF The ferritic solution 22 (Total pages) May 14, 2011 Speaker information

23 Teräksen käyttökohteita Kontit Junavaunut Raitiovaunut Lähde: ISSF The ferritic solution 23 (Total pages) May 14, 2011 Speaker information

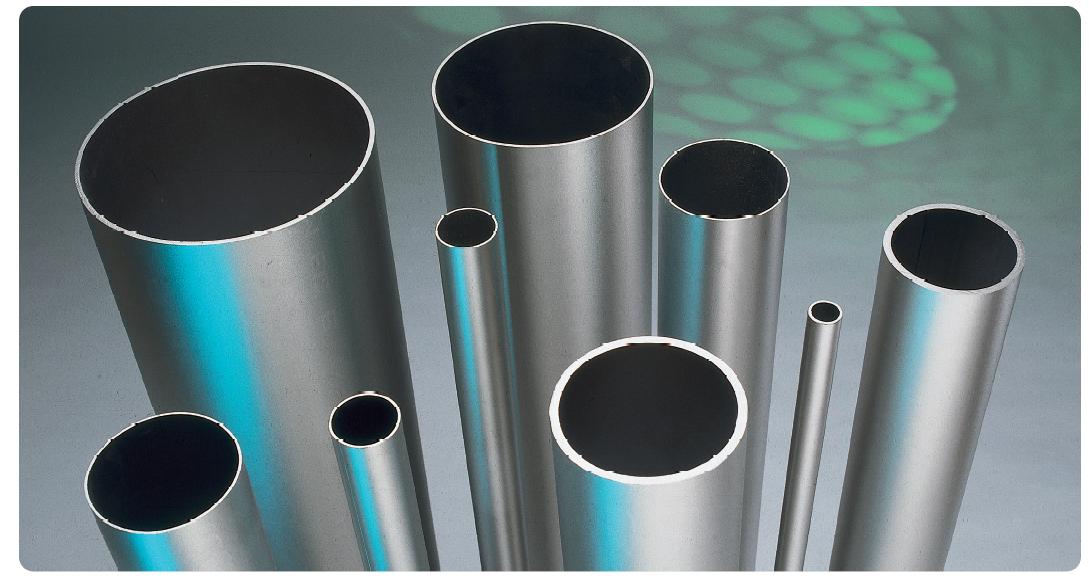

24 RAP TM 2E RAP 2E on vähintään 25% tandem valssattu tuote RAP linjalta Tuotteessa yhdistyvät hyvä tasomaisuus, tiukat paksuustoleranssit, pinnanlaatu, korroosionkestävyys sekä mekaaninen tasalaatuisuus yhdessä tehokkaan valmistusprosessin kanssa. Erinomainen materiaali tankkien ja putkien valmistukseen Soveltuu hyvin maalattavaksi, mikä maalaus tarvitaan 24 (Total pages) May 14, 2011 Pasi Aspegren

25 Käyttökohteita - materiaalit Pesukoneen rumpu & kuivausrumpu Päävaatimukset: kiilto, muovattavuus Tyypilliset vaatimukset: A80 > 27% - rummun päädyt ja rei itetty vaippa A80 > 25% - ulompi rumpu Tyypillinen materiaali: (430) BA / 2BB 0,40...1,00mm, enimmäkseen 0,40mm 25 (36) May 14, 2011 Pasi Aspegren

26 Materiaalinvalinta esimerkkejä 26 (36) May 14, 2011 Pasi Aspegren

27 Käyttökohteita - materiaalit Liesituulettimen huuvat Materiaali vaatimukset: Tasainen ulkonäkö harjattuna, toinen puoli kiiltävä Tyypilliset materiaalit: 430 BA harjattuna, 304/304L 0,40...1,20mm 27 (36) May 14, 2011 Pasi Aspegren

28 Käyttökohteita - materiaalit Astianpesukone Vaatimukset: Kiilto, muovattavuus, tasomaisuus, hygienisyys & puhdistettavuus Tyypilliset materiaalit: Sisäseinät ja katto 430 BA, pohja 304, ulkopinnat DB 0,40...0,70mm 28 (36) May 14, 2011 Pasi Aspegren

29 Pakoputkisto toimintaympäristö 29 (Total pages) Material selection

30 Pakoputkisto Pakosarja(950 C) Korkealämpötilaominaisuudet Vaihtoehdot: 4512 < 4509 < 4541 < 4828 Suuri vaihtelu vaatimuksissa Kuuma pää Kylmä pää Taka vaimennin(600 C) Märkäkorroosio (sisä ja ulkopuolinen) Vaihtoehdot: 4512 < 4510 < 4526 < Aluminoidut hiiliteräkset Katalysaattori / DPF Lämpötila+ Korroosio Vaihtoehdot: 4512 < 4509 Etuvaimennin(750 C) Lämpötila + Korroosio Panel: 4512 < 4510 < 4509 Putket Korroosio + Lämpötila Vaihtoehdot: 4512 < 4509 < May 14, 2011

31 Lämminvesivaraaja Materiaali vaatimukset Korroosionkestävyys Muovattavuus Hitsattavuus väsymisenkestävyys Yleisesti käytetyt materiaalit: Emaloitu, lasivuorattu tai Cuvuorattu hiiliteräs Austeniittinen Ferriitinen Muita käytettyjä teräksiä: LDX2101, 2304, 2205 Tekniset & kaupalliset edut: hinta Pitempi käyttöikä ruostumattomissa säiliöissä 31 (Total pages) May 14, 2011 Speaker information

32 Käyttäjäkommentteja 32 (Total pages) May 14, 2011 Speaker information

33 33 (29) May 14, 2011 Pasi Aspegren Lähde:ISSF The Ferritic Solution

34 34 (Total pages) May 14, 2011 Speaker information

35 Ferriittiset vs. austeniittiset ruostumattomat teräkset Verrattuna austeniittisiin: + stabiili hintataso + magneettisuus + matalampi lämpölaajeneminen + parempi lämmönjohtavuus + ei jännityskorroosioriskiä + hyvä hilsettymisen kestävyys + matalammat voimat muovauksessa, pienempi takaisinjousto + helpompi työstää ja leikata - Matalammat venymät - Heikompi uudelleen passivoituminen 35 (36) May 14, 2011 Pasi Aspegren

36 Lisätietoa Outokummun kotivuilla: Näytteitä ja teknisiä esitteitä saatavana Hyvä nettisivu ferriittisten ruostumattomien terästen käytöstä: ISSF kotisivu Ferritic solution - julkaisut 36 (36) May 14, 2011 Pasi Aspegren
