1 b Verkkoliikenneopas Evo-pöytätietokoneperhe Evo-työasemaperhe Asiakirjan Osanumero: Toukokuu 2002 Tästä oppaasta saat määritykset ja ohjeet verkkoliitäntäohjaimen (NIC) toimintojen käyttöä varten. Verkkoliitäntäohjain on esiasennettu tiettyihin pöytäkonemalleihin ja työasemiin.

2 2002 Compaq Information Technologies Group, L.P. Compaq, Compaq-logo ja Evo ovat Compaq Information Technologies Group, L.P -yhtiön tavaramerkkejä. Microsoft, MS-DOS, Windows, Windows NT, Windows 98, Windows 2000 ovat Microsoft Corporation-yhtiön rekisteröityjä tavaramerkkejä. Intel, Pentium, Intel Inside, ja Celeron ovat Intel Corporation-yhtiön tavaramerkkejä. Kaikki muut tässä oppaassa mainitut tuotenimet voivat olla niiden taustayritysten tavaramerkkejä. Compaq Computer Corporation ei ole vastuussa tämän aineiston teknisistä tai toimituksellisista virheistä eikä puutteista. Tässä oppaassa olevat tiedot esitetään sellaisinaan ilman mitään takuita ja niitä voidaan muuttaa ilman ilmoitusta. Compaq-tuotetta koskeva takuu sisältyy tuotekohtaisesti toimitettavaan rajoitetun takuun antavaan takuutodistukseen. Mikään tässä mainittu ei muodosta lisätakuuta. VAARA: Tällä tavalla korostettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VAROITUS: Tällä tavalla korostettu teksti ilmaisee sitä, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Painettu Yhdysvalloissa. Verkkoliikenneopas Evo-pöytätietokoneperhe Evo-työasemaperhe Neljäs painos Toukokuu 2002 Asiakirjan Osanumero:

3 Sisällysluettelo Verkkoliikenneopas NIC-perustaiset hälytykset Verkkokäynnistys-tuki (WOL, Wake-On-Lan) Verkon tilaa osoittavien merkkivalojen tulkinta u Auto-Negotiation -ominaisuuksien (automaattinen tunnistus) poistaminen käytöstä Verkkoajureiden asentaminen Network Communications Guide iii

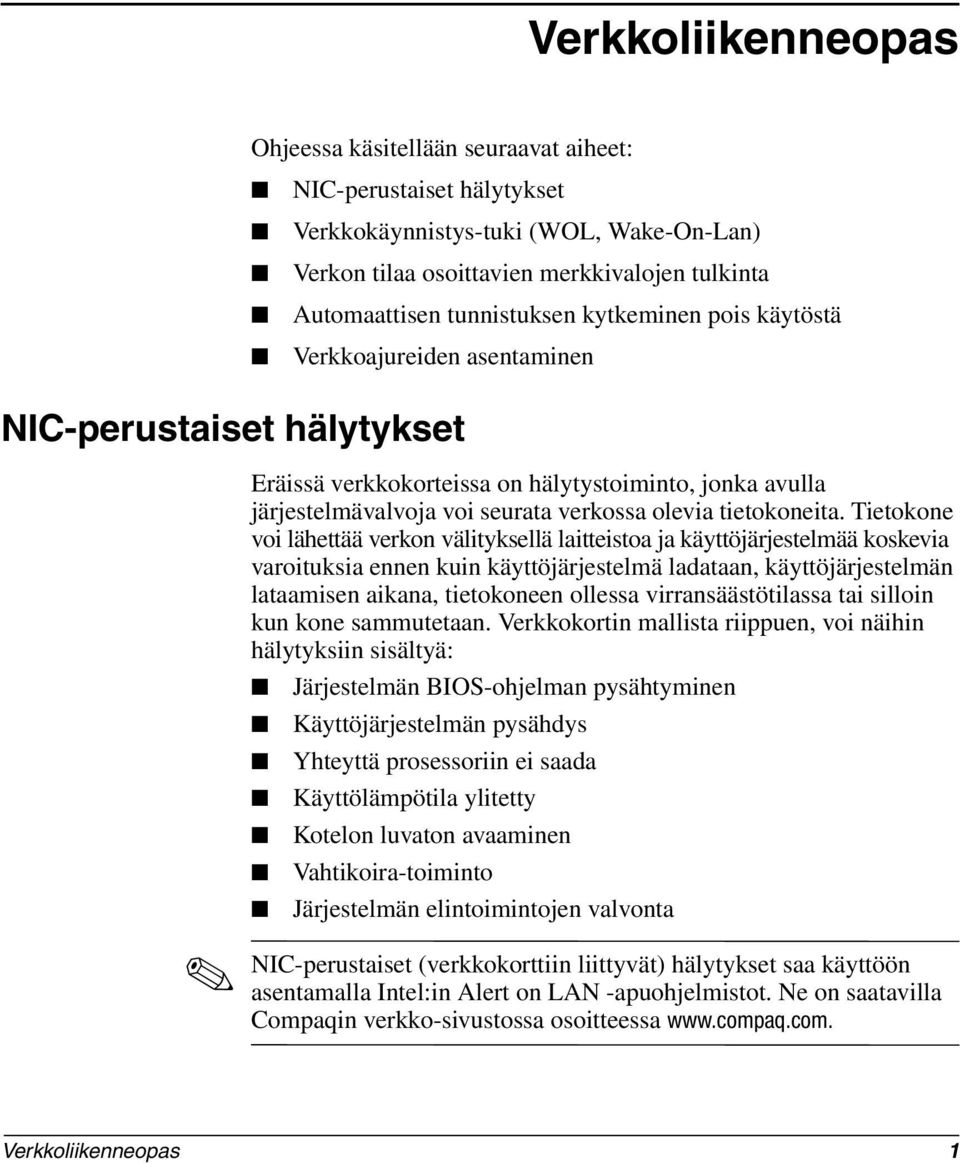

4 NIC-perustaiset hälytykset Ohjeessa käsitellään seuraavat aiheet: NIC-perustaiset hälytykset Verkkokäynnistys-tuki (WOL, Wake-On-Lan) Verkon tilaa osoittavien merkkivalojen tulkinta Automaattisen tunnistuksen kytkeminen pois käytöstä Verkkoajureiden asentaminen Eräissä verkkokorteissa on hälytystoiminto, jonka avulla järjestelmävalvoja voi seurata verkossa olevia tietokoneita. Tietokone voi lähettää verkon välityksellä laitteistoa ja käyttöjärjestelmää koskevia varoituksia ennen kuin käyttöjärjestelmä ladataan, käyttöjärjestelmän lataamisen aikana, tietokoneen ollessa virransäästötilassa tai silloin kun kone sammutetaan. Verkkokortin mallista riippuen, voi näihin hälytyksiin sisältyä: Järjestelmän BIOS-ohjelman pysähtyminen Käyttöjärjestelmän pysähdys Yhteyttä prosessoriin ei saada Käyttölämpötila ylitetty Kotelon luvaton avaaminen Vahtikoira-toiminto Järjestelmän elintoimintojen valvonta NIC-perustaiset (verkkokorttiin liittyvät) hälytykset saa käyttöön asentamalla Intel:in Alert on LAN -apuohjelmistot. Ne on saatavilla Compaqin verkko-sivustossa osoitteessa Verkkoliikenneopas 1

5 Verkkokäynnistys-tuki (WOL, Wake-On-Lan) Verkkokäynnistys (WOL) voidaan ottaa käyttöön tai poistaa käytöstä Windows ja Windows XP-käyttöjärjestelmissä. Verkkokäynnistyksen (WOL) ottaminen käyttöön/poistaminen käytöstä: 1. Valitse Laitehallinta > Verkkokortti > Ominaisuudet. 2. Valitse Virranhallinta-välilehti. 3. Valitse tai poista valinta kohdasta Salli tämän laitteen poistaa tietokone Valmiustilasta. Tai, Käynnistä tietokoneen asetusohjelma ja valitse F10 ja valitse Compaq BIOS > OFF. Lisätietoja Verkkokäynnistyksestä on oppaassa Pöytäkoneen hallintaopas tai käytönaikaisessa ohjeessa Verkonvalvojan etähallintaopas. Verkonvalvojan etähallintaopassisältyy ohjeistoon Etähallintaohjatut asetustoiminnot (Remote Management Setup Utilities), joka on Support Software (tukiohjelmisto) CD-levyllä Compaqin pöytätietokoneiden, kannettavien, ja työasematuotteiden mukana tai saatavilla Compaqin verkkosivuilta osoitteesta Lisätietoja WOL-suodatuksesta saat verkkokortin lisä-diagnostiikka/määritystoimintojen ohjeesta. Verkon tilaa osoittavien merkkivalojen tulkinta Joihinkin Ethernet-verkkoliitäntäohjaimiin sisältyy verkon tilaa osoittavia valoja: Link-merkkivalo palaa, kun järjestelmä on fyysisesti liitetty aktiiviseen verkkoon. Activity-merkkivalo palaa, kun tietokone havaitsee verkossa toimintaa. Kun järjestelmä on liitetty ahkerasti käytössä olevaan verkkoon, ACT-merkkivalo on päällä miltei jatkuvasti. 100BaseTX-merkkivalo palaa, kun käytetään nopeudella 100 Mb/s toimivaa verkkoyhteyttä. 2 Verkkoliikenneopas

6 Joissakin NIC-korteissa on vain kaksi tilavaloa. Niissä link (kiinteä valo) ja toiminta (vilkkuva valo) on osoitettu vain yhdellä valolla ja 100-Mbs -toiminta toisella valolla. EVO-tietokoneissa olevan integroidun verkkokortin liittimessä on kaksi verkon tilaa ilmaisevaa merkkivaloa: Yhteysvalo/toiminta (vihreä) Vihreä valo syttyy, kun laite kytketään fyysisesti verkkoon ja vilkkuu verkkoliikenteen merkiksi. 100Base-TX/10TX (keltaoranssi) Keltaoranssi valo palaa kun käytetään nopeudella 100 Mb/s toimivaa verkkoyhteyttä ja ei pala kun nopeus on 10 Mb/s u Auto-Negotiation -ominaisuuksien (automaattinen tunnistus) poistaminen käytöstä Automaattista tunnistusta tukevat verkkokortit määrittävät automaattisesti suurimman mahdollisen verkon tukeman tiedonsiirtonopeuden, sekä verkon kaksisuuntais-ominaisuudet ja määrittävät kokoonpanoasetuksensa suurimman nopeusyhdistelmän mukaan. Tietokone aloittaa automaattisen tunnistuksen heti kun se saa kelvollisen verkkoyhteyden tai kun verkkokortin ajuri on asennettu. Verkon toimintanopeuden lisäksi tietokone määrittää, onko kaksisuuntainen toimintatila tuettu. Kaksisuuntaiset järjestelmät voivat lähettää ja vastaanottaa verkon tietoja samanaikaisesti. Half-duplex -järjestelmä ei voi lähettää ja vastaanottaa samanaikaisesti. Tarvittaessa voit ottaa automaattisen tunnistuksen pois käytöstä ja pakottaa järjestelmän toimimaan vain yhdessä toimintatilassa. 1. Valitse ohjauspaneelista verkkokuvake. 2. Valitse tarvittava NIC luetteloruudusta ja napsauta Ominaisuudet. Verkkoliikenneopas 3

7 3. Muuta nopeus- ja Duplex-arvot kohdasta Automatic/Auto Duplex, käyttämäsi verkon ominaisuuksista riippuen. 4. Lopeta verkon hallintasovelluksen käyttö. Kone antaa kehotuksen käynnistää tietokone uudelleen, jotta muutokset tulevat voimaan. Lisätietoja on verkko-ohjaimen mukana toimitetussa käsikirjassa. 100Base-TX -käytössä on käytettävä kategorian 5 UTP-kaapelia ja RJ-45-verkkoliitäntää. Verkkoajureiden asentaminen Verkko-ohjaimen laiteajurit mahdollistavat sen, että laite asennetaan oikein käyttöjärjestelmän mukaan ja verkkoliikenne on mahdollista. Laiteajurit toimitetaan käyttöjärjestelmiin Microsoft Windows NT 4.0 ja Windows 98 tai niitä uudempiin, tietokoneen mallista riippuen. Jos käytät jotain muuta käyttöjärjestelmää, laiteajurit voi asentaa verkkokäyttöjärjestelmän levykkeiltä tai niitä saa Compaqilta. Jos joudut joskus asentamaan käyttöjärjestelmän uudelleen, käytä järjestelmän palautuslevykettä Compaq Restore CD. 4 Verkkoliikenneopas
