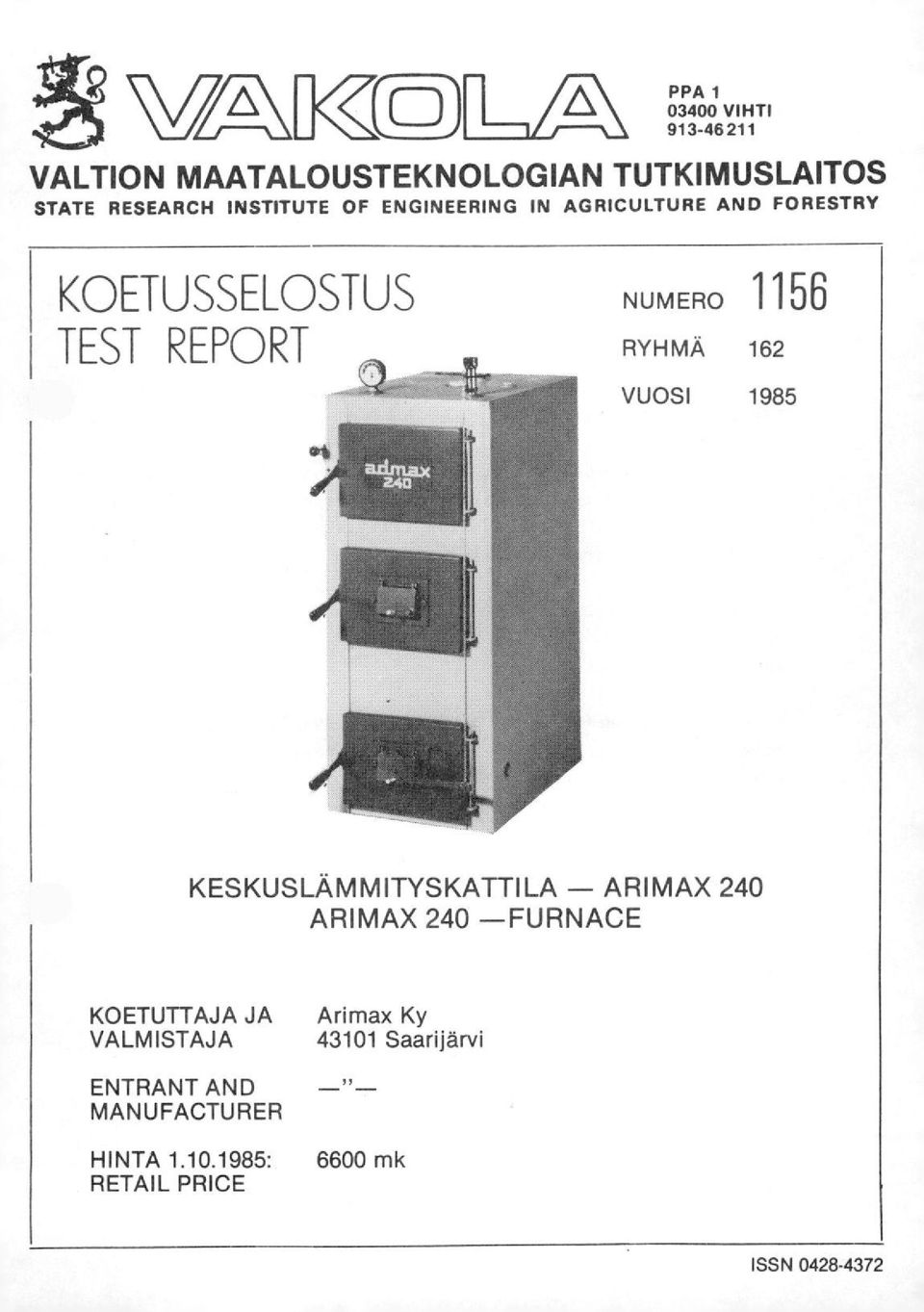

1 PPA VIHTI VALTION MAATALOUSTEKNOLOGIAN TUTKIMUSLAITOS STATE RESEARCH INSTITUTE OF ENGINEERING IN AGRICULTURE AND FORESTRY KOETUSSELOSTUS TEST REPORT NUMERO 1156 RYHMÄ 162 VUOSI 1985 KESKUSLÄMMITYSKATTILA - ARIMAX 240 ARIMAX 240 -FURNACE KOETUTTAJA JA VALMISTAJA Arimax Ky Saarijärvi ENTRANT AND MANUFACTURER HINTA : RETAIL PRICE 6600 mk ISSN

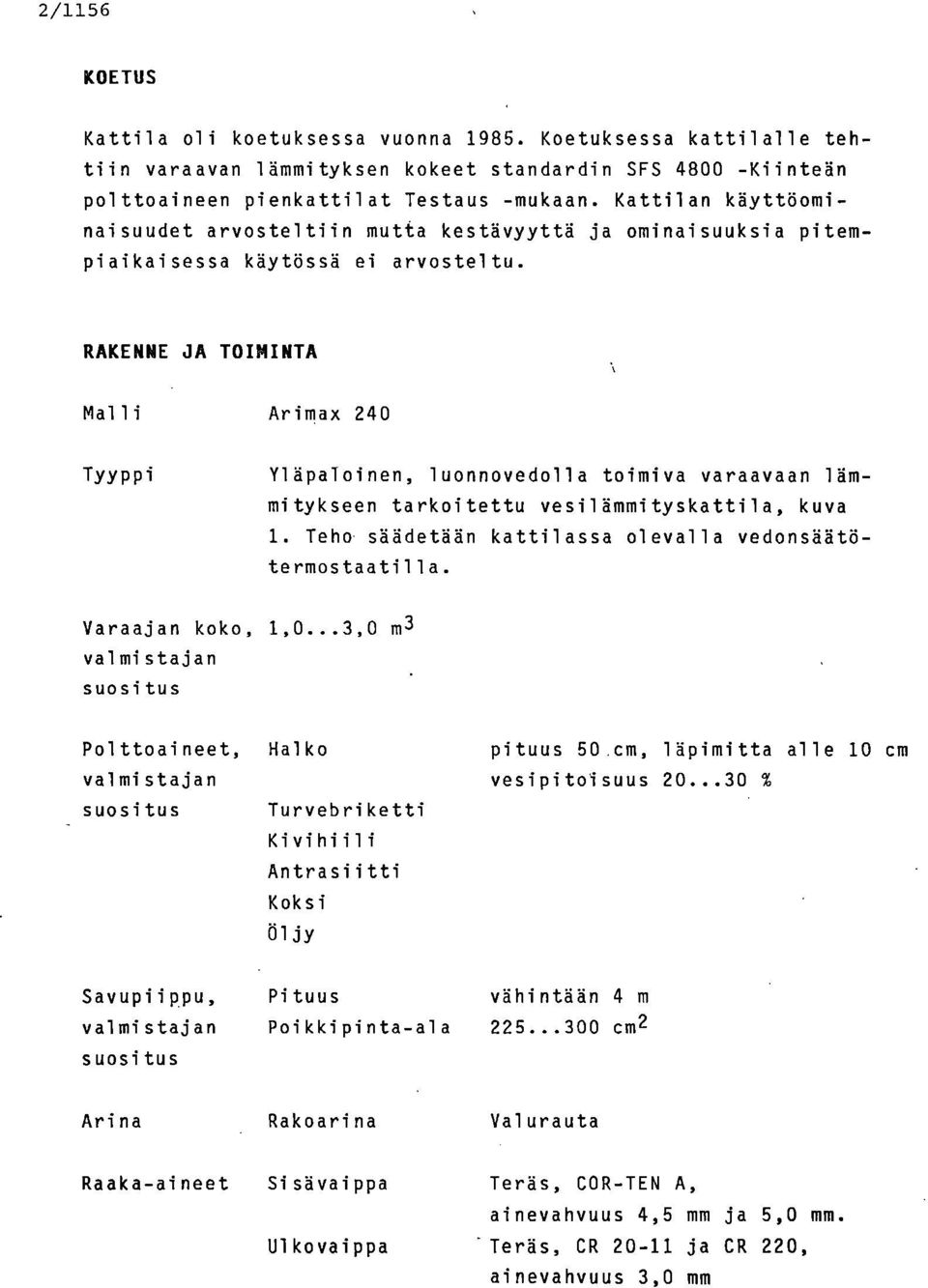

2 2/1156 KOETUS Kattila oli koetuksessa vuonna Koetuksessa kattilalle tehtiin varaavan lämmityksen kokeet standardin SFS Kiinteän polttoaineen pienkattilat Testaus -mukaan. Kattilan käyttöominaisuudet arvosteltiin mutta kestävyyttä ja ominaisuuksia pitempiaikaisessa käytössä ei arvosteltu. RAKENNE JA TOIMINTA Malli Arimax 240 Yläpaloinen, luonnovedolla toimiva varaavaan lämmitykseen tarkoitettu vesilämmityskattila, kuva 1. Teho säädetään kattilassa olevalla vedonsäätötermostaatilla. Varaajan koko, valmistajan suositus 1,0...3,0 m3 Polttoaineet, valmistajan suositus Halko Turvebriketti Kivihiili Antrasiitti Koksi Öljy pituus 50 cm, läpimitta alle 10 cm vesipitoisuus % Savupiippu, valmistajan suositus Pituus Poikkipinta-ala vähintään 4 m cm2 Ari na Rakoarina Valurauta Raaka-aineet Sisävaippa Ulkovaippa Teräs, COR-TEN A, ainevahvuus 4,5 mm ja 5,0 mm. 'Teräs, CR ja CR 220, ainevahvuus 3,0 mm

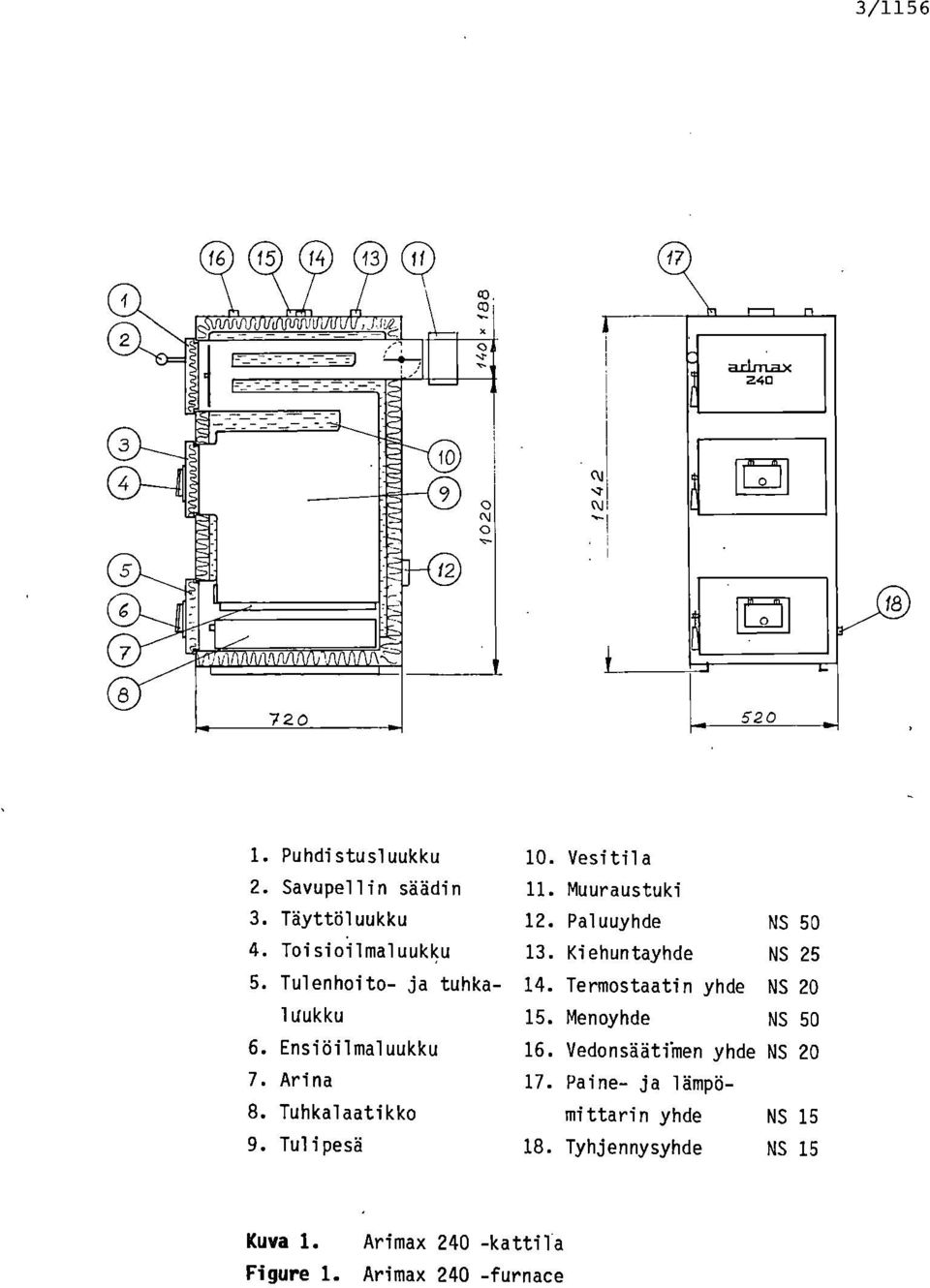

3 3/1156 wildkommvpliffiliffiggi NE o 011~1 KIIIIM~T1IITATITAWS Puhdistusluukku Savupellin säädin Täyttöluukku Toisioilmaluukku Tulenhoito- ja tuhkalitukku Ensiöilmaluukku Anna Tuhkalaatikko Tulipesä Vesitila Muuraustuki Paluuyhde Kiehuntayhde Termostaatin yhde Menoyhde Vedonsäätilmen yhde Paine- ja lämpömittarin yhde Tyhjennysyhde NS 50 NS 25 NS 20 NS 50 NS 20 NS 15 NS 15 Kuva 1. Arimax 240 -kattila Figure 1. Arimax 240 -furnace

4 4/1156 MITTOJA Kattilan korkeus leveys syvyys Tulipesän syvyys leveys korkeus arinasta Täyttöluukun mitat Savuhormin liitoskappaleen ulkomitat Liitoskappaleen korkeus alustasta Tulipinta Vesitilavuus Suurin sallittu käyttöpaine Suurin sallittu käyttölämpötila Kattilan paino 1242 mm 520 mm 720 mm 550 mm 350 mm 590 mm 350 x 240 mm 216 x 166 mm 1007 mm 2,3 m ,5 bar 120 C 260 kg Vakiovarusteet: Veden lämpö- ja painemittari, vedonsäädin, anna, savukaasujen lämpömittari, muuraustuki, puhdistusvälineet, asennus-, käyttö- ja huolto-ohjeet. Lisävarusteet: Öljypolttimen asennus täyttöluukkuun. Kiinteän polttoaineen syöttimen ja polttimen asennus tulenhoitoluukkuun. Kokeissa käytetyt Vedonsäädin varusteet: Samson Polttoaineen Täyttöväli noin 1 h täyttö: Täyttömäärä noin 13 kg

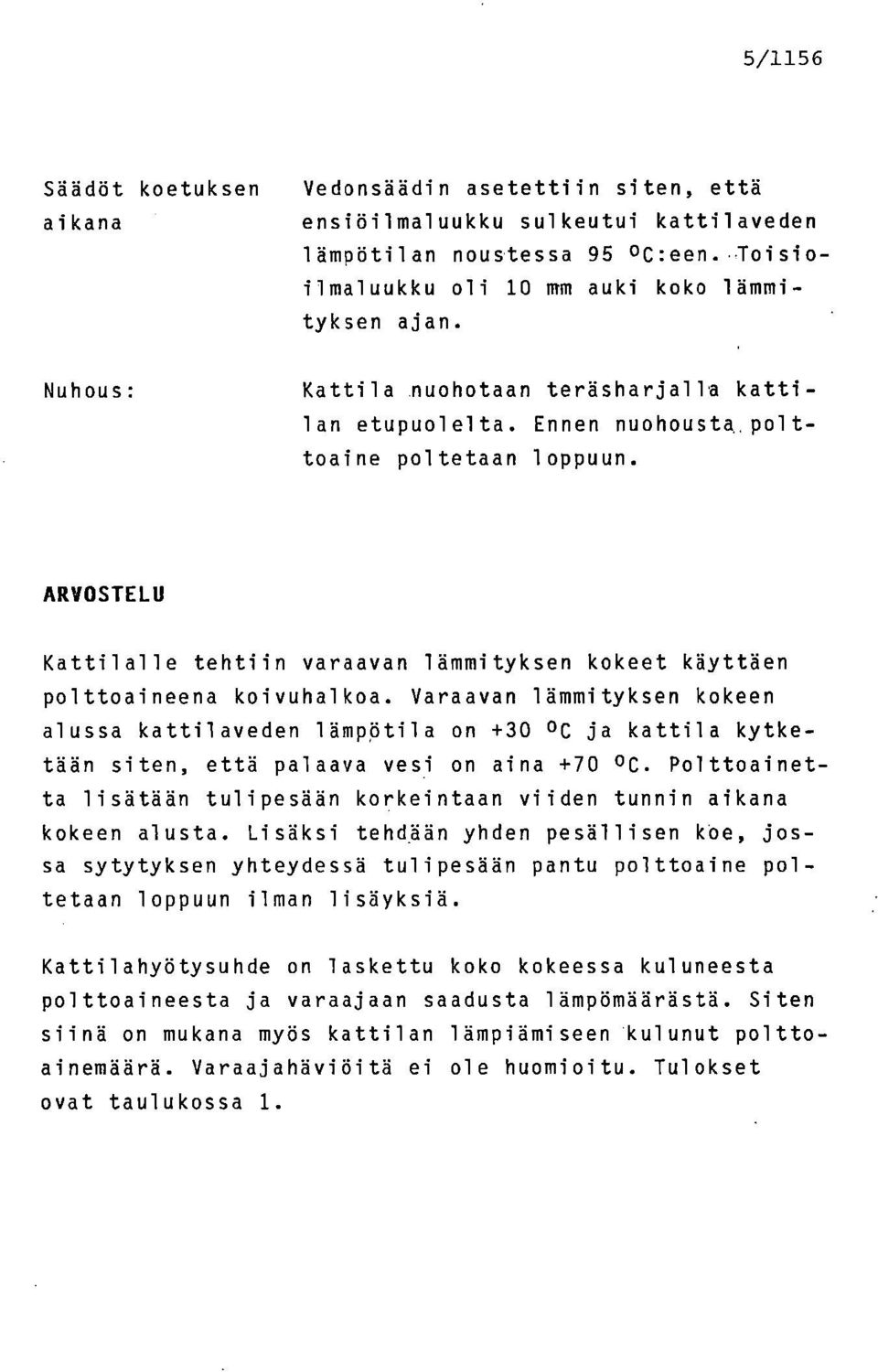

5 5/1156 Säädöt koetuksen aikana Vedonsäädin asetettiin siten, että ensiöilmaluukku sulkeutui kattilayeden lämpötilan noustessa 95 0C:een. Toisioilmaluukku oli 10 mm auki koko lämmityksen ajan. Nuhous: Kattila nuohotaan teräsharjalla kattilan etupuolelta. Ennen nuohousta polttoaine poltetaan loppuun. ARVOSTELU Kattilalle tehtiin varaavan lämmityksen kokeet käyttäen polttoaineena koivuhalkoa. Varaavan lämmityksen kokeen alussa kattilayeden lämpötila on C ja kattila kytketään siten, että palaava vesi on aina C. Polttoainetta lisätään tulipesään korkeintaan viiden tunnin aikana kokeen alusta. Lisäksi tehdään yhden pesällisen koe, jossa sytytyksen yhteydessä tulipesään pantu polttoaine poltetaan loppuun ilman lisäyksiä. Kattilahyötysuhde on laskettu koko kokeessa kuluneesta polttoaineesta ja yaraajaan saadusta lämpömäärästä. Siten siinä on mukana myös kattilan lämpiämiseen kulunut polttoainemäärä. Varaajahäyiöitä ei ole huomioitu. Tulokset ovat taulukossa 1.

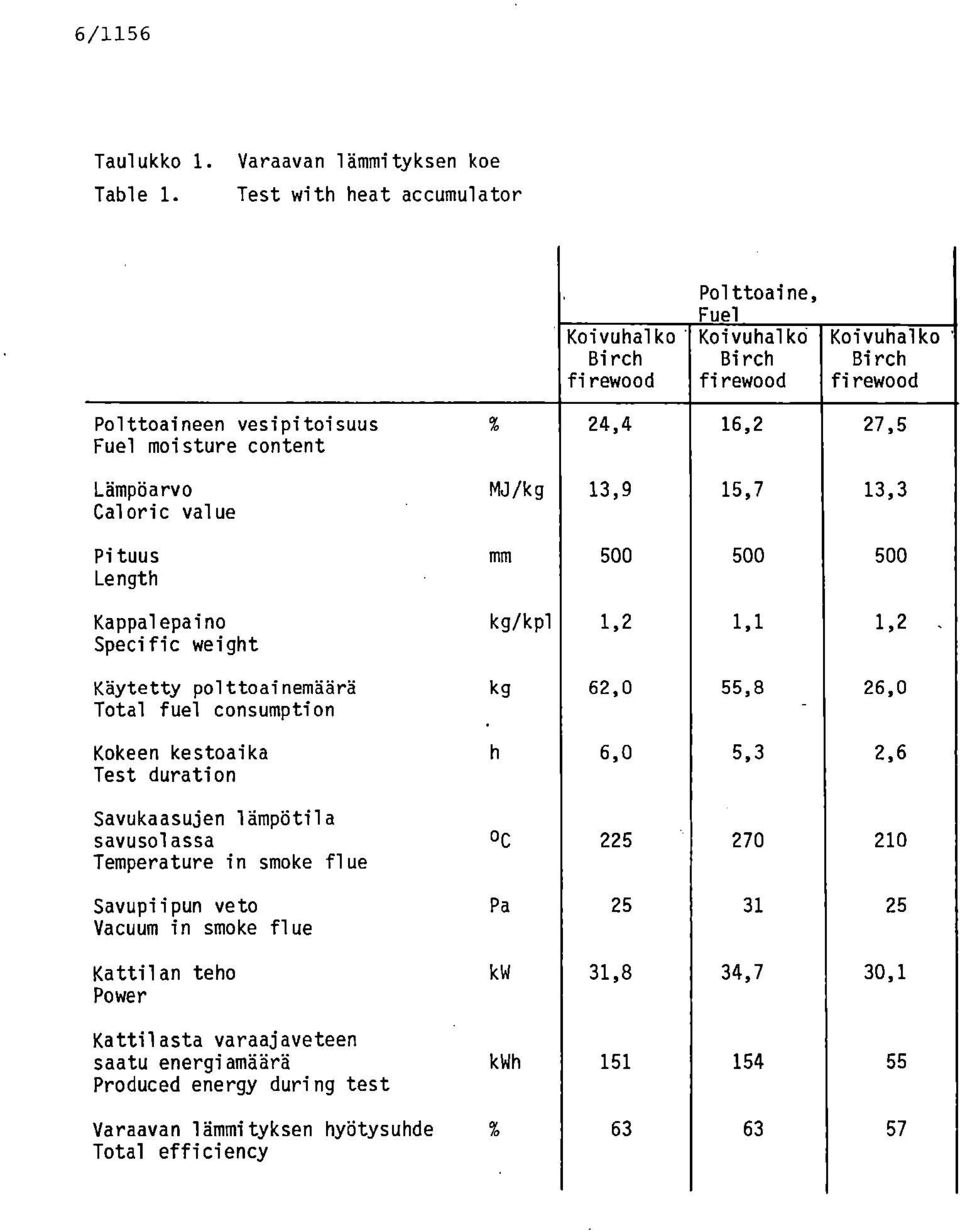

6 6/1156 Taulukko 1. Varaavan lämmityksen koe Table 1. Test with heat accumulator Koivuhalko Birch firewood Polttoaine, Fuel Koivuhalko Koivuhalko ' Birch Birch firewood firewood Polttoaineen vesipitoisuus % 24,4 16,2 27,5 Fuel moisture content Lämpöarvo MJ/kg 13,9 15,7 13,3 Caloric value Pituus mm Length Kappalepaino kg/kpl 1,2 1,1 1,2 Specific weight Käytetty polttoainemäärä kg 62,0 55,8 26,0 Total fuel consumption. Kokeen kestoaika h 6,0 5,3 2,6 Test duration Savukaasujen lämpötila savusolassa oc Temperature in smoke flue Savupiipun veto Pa Vacuum in smoke flue Kattilan teho kw 31,8 34,7 30,1 Power Kattilasta varaajaveteen saatu energiamäärä kwh Produced energy during test Varaavan lämmityksen hyötysuhde % Total efficiency

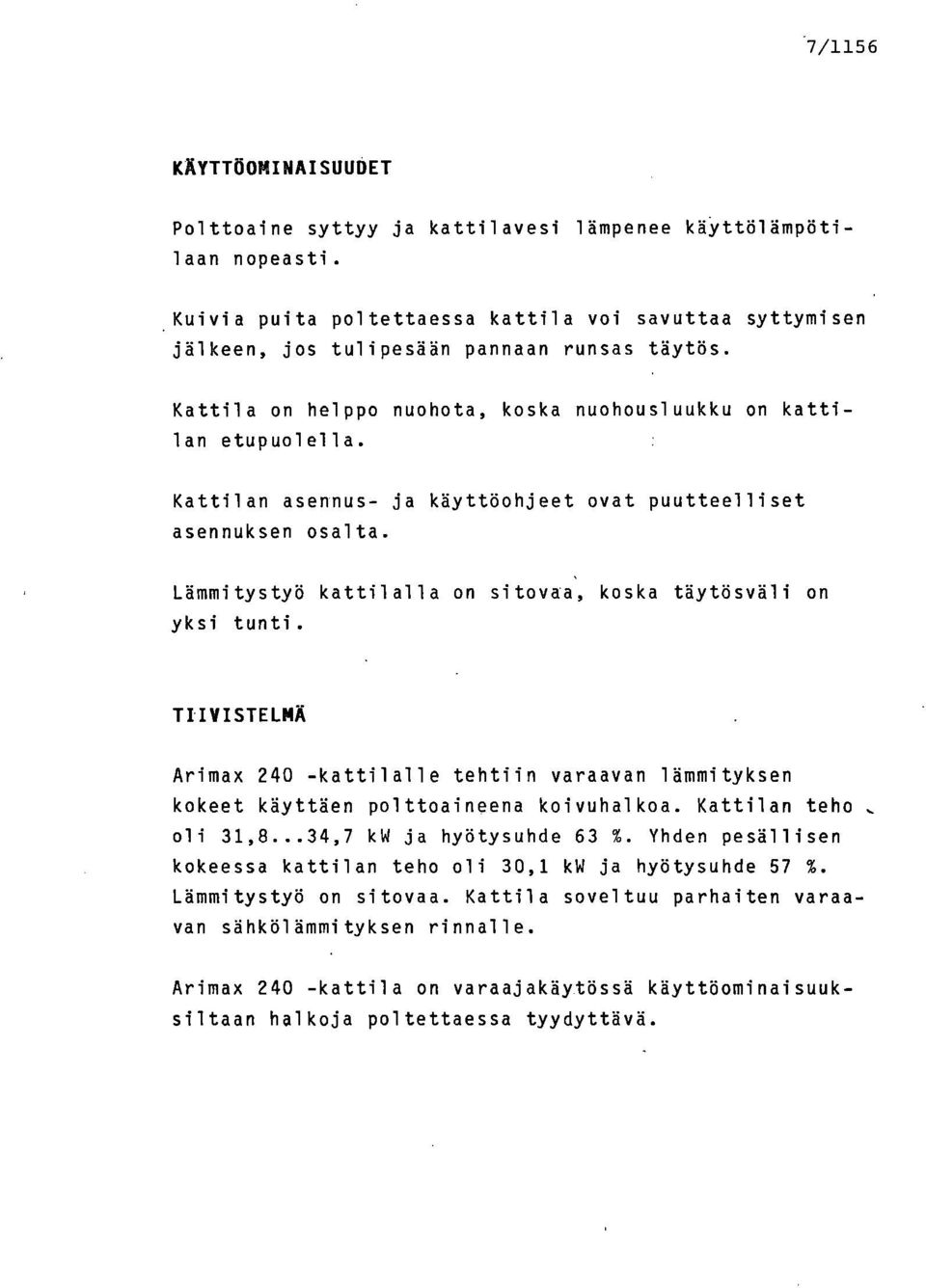

7 7/1156 KÄYTTÖOMINAISUUDET Polttoaine syttyy ja kattilavesi lämpenee käyttölämpötilaan nopeasti. Kuivia puita poltettaessa kattila voi savuttaa syttymisen jälkeen, jos tulipesään pannaan runsas täytös. Kattila on helppo nuohota, koska nuohousluukku on kattilan etupuolella. Kattilan asennus- ja käyttöohjeet ovat puutteelliset asennuksen osalta. Lämmitystyö kattilalla on sitovaa', koska täytösväli on yksi tunti. TIIVISTELMÄ Arimax 240 -kattilalle tehtiin varaavan lämmityksen kokeet käyttäen polttoaineena koivuhalkoa. Kattilan teho oli 31,8...34,7 kw ja hyötysuhde 63 %. Yhden pesällisen kokeessa kattilan teho oli 30,1 kw ja hyötysuhde 57 %. Lämmitystyö on sitovaa. Kattila soveltuu parhaiten varaavan sähkölämmityksen rinnalle. Arimax 240 -kattila on varaajakäytössä käyttöominaisuuksiltaan halkoja poltettaessa tyydyttävä.

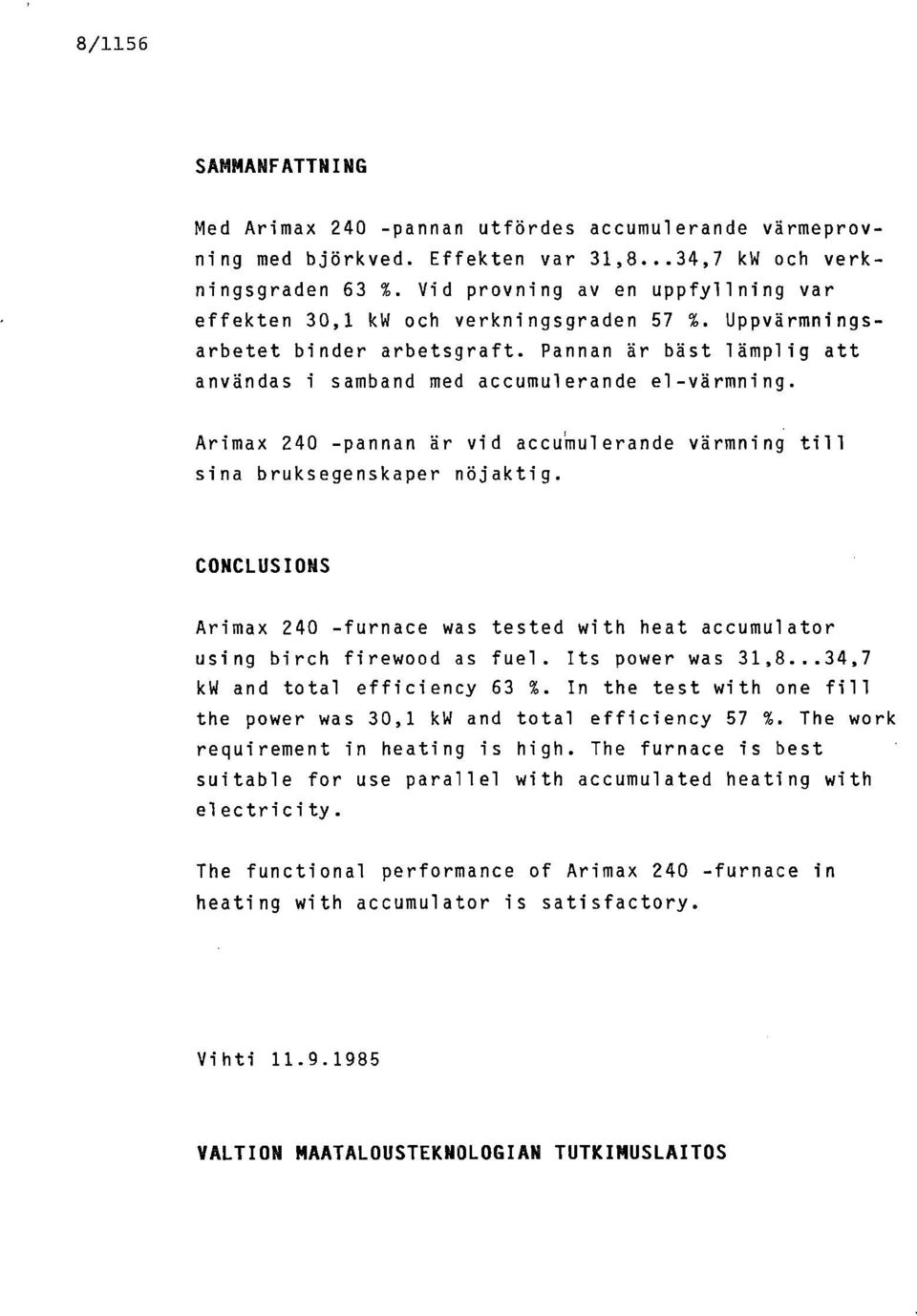

8 8/1156 SAMMANFATTNING Med Arimax 240 -pannan utfördes accumulerande värmeprovning med björkved. Effekten var 31,8...34,7 kw och verkningsgraden 63 %. Vid provning av en uppfyllning var effekten 30,1 kw och verkningsgraden 57 %. Uppvärmningsarbetet binder arbetsgraft. Pannan är bäst lämplig att användas i samband med accumulerande el-värmning. Arimax 240 -pannan är vid accumulerande värmning till sina bruksegenskaper nöjaktig. CONCLUSIONS Arimax 240 -furnace was tested with heat accumulator using birch firewood as fuel. Its power was 31,8...34,7 kw and total efficiency 63 %. In the test with one fill the power was 30,1 kw and total efficiency 57 %. The work requirement in heating is high. The furnace is best suitable for use parallel with accumulated heating with electricity. The functional performance of Arimax 240 -furnace in heating with accumulator is satisfactory. Vihti VALTION MAATALOUSTEKNOLOGIAN TUTKIMUSLAITOS

9 9/1156 Varaa r va koivuha lko Ln en w 00 I.01 1-, 0,1 yl CO l40 0 cn C7, 0.. CO,CCI, 04.-1'0 IV CO CO , ) 0 CO,n m0 14D 0 yl 0. e4 ki, yl 0, I I 0 MI YI 0 CO c% , ,,47 r , yl ) wu.7.; 0 0 v ty) v > V:, 10, Ill II0 0/ I...7. yi Y 11 YI,-1 v-1 Ill 01 0" 01 v--1 0 M 0.-I :1 o.c F0 M 04 o M -1- en M 0 0 CO Nl 0 0 I H.4 H 1:t ' C,I lrl 1 IM, ni.i., CO 00 H.0 14 El al a) --I +..) 5 R '' 14 o g 4, C11 I%.0. 'i) :4C3 g..-i 1 4, :0 0 4, , 4, 11 I 0 0 YI CO MMHM Varaava koivuha lko Koemuoto Testipolttoaine C) Cs , , CO 0) I-1 en o - ke, 00 VS, ,1 0: w,c, 00 0 v-1. w...7 0, 140v-1 V:, w..1. 0, Y1 01 CO w.l. 0,1 yl cn rn,-1-1 Testipolttoaineen kosteus kokonaispainosta Polttoaineen t ho ll. l ämpöarvo testauskosteudessa... MJ /kg Testipolttoaineen pituus mm Polttoaineen kappalepaino kg Kokeen kestoa ika kokonaisuudessaan Polttoaineen palamisaika Kulutettu polttoainem äärä kg Lähtevän kattilaveden l ämpötila keskim ä ärin C Palaavan kattilaveden l ämpötila keskim ä ärin oc Kattilaveden korkein l ämpötila kokeen aikana C Savukaasun l ämpöt ila heti kattilan jälkeen keskim. C Katt ila huoneen lämpöt ila C Paine savusolassa heti kattilan j älke en keskim. Pa Kattilasta saatu teho keskim äär in kw Katt i lahyötysu h de Kattilasta varaajaveteen saatu energiam äärä kwh joka vastaa + 40 C l ämpötilannousua vesim ä ärässä 1 Sytytys k äynti sytykseen k äytetty aika min polttoaineen täytösm äär ä kg Polttoaineen lisäys lisäyskertojen lukum ä ärä kpl lisäykseen k äytetty aika keskim. min polttoaineen lisäysm äär ä keskim. kg Hoito k äynnit lukum ä ärä.. kpl aika keskim äär in min Huomautuksia: S äädöt: Ensiöilma l äpän sulkeutumis l ämpötila 95 C Toisioilma l äppä auki 10 mm

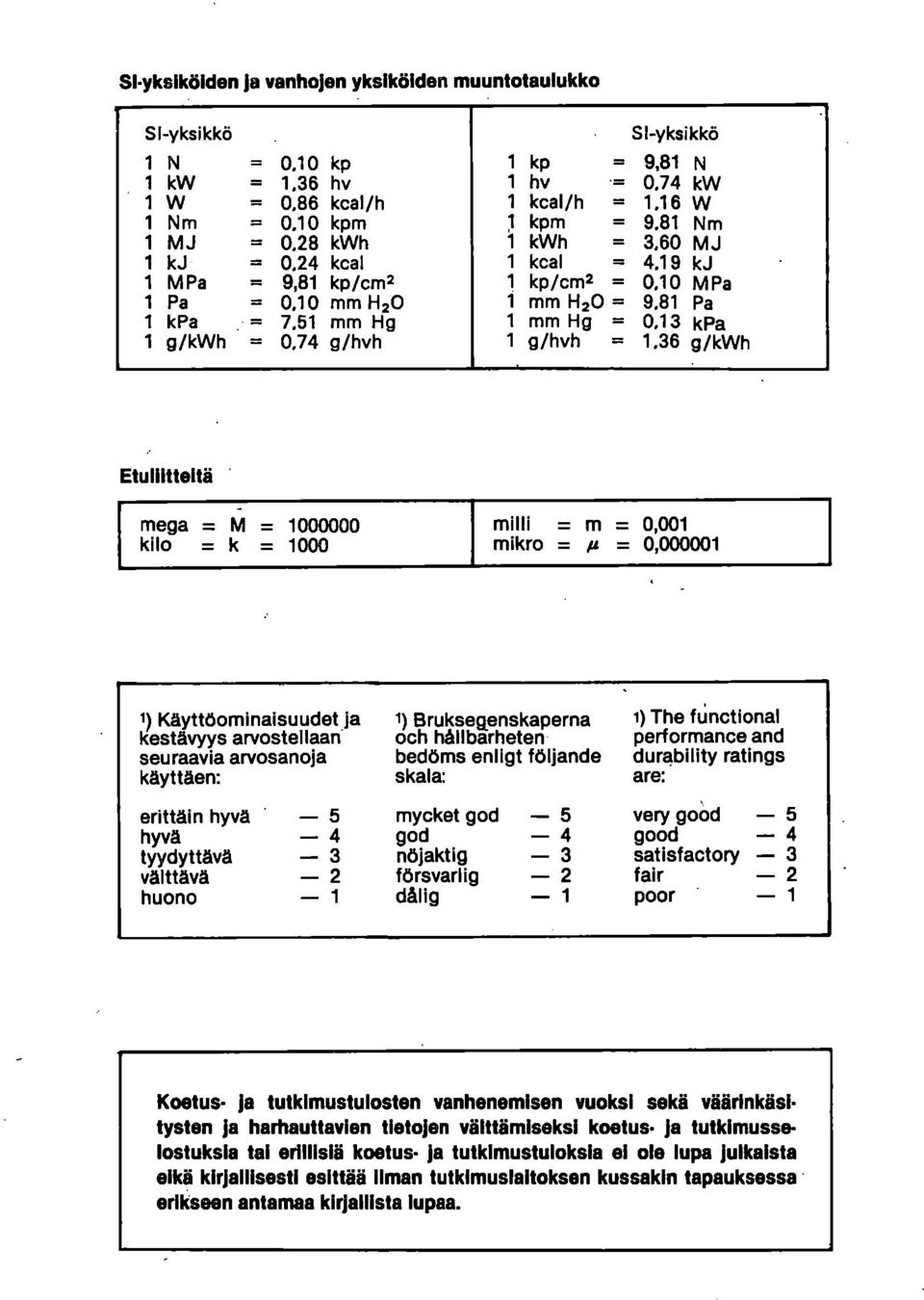

10 SI-yksikölden ja vanhojen yksiköiden muuntotauiukko 81-yksikkö 81-yksikkö 1N = 0.10 kp kp 9,81 N 1 kw = 1,36 hv hv 0.74 kw 1 W = 0,86 kcal/h kcal/h = 1.16 W 1 Nm = 0.10 kpm kpm = 9.81 Nm 1 MJ = 0,28 kwh kwh = 3,60 MJ 1 kj = 0,24 kcal kcal = 4.19 kj 1 MPa 9,81 kp/cm2 kp/cm2 = 0,10 MPa 1 Pa = 0.10 mm H20 1 kpa = 7.51 mm Hg mm = 9.81 Pa 1 mm Hg = 0,13 kpa 1 g/kwh = 0,74 g/hvh g/hvh = 1.36 g/kwh Etuilitteitä mega = M = kilo = k = 1000 milli = m = 0,001 mikro = = 0, ) Käyttöominaisuudet ja kestävyys arvostellaan seuraavia arvosanoja käyttäen: 1) Brukseqenskaperna och hållbarheten bedöms enligt följande skala: 1) The ftinctional performance and durability ratings are: erittäin hyvä 5 mycket god 5 very good 5 hyvä 4 god 4 good 4 tyydyttävä 3 nöjaktig 3 satisfactory 3 välttävä 2 försvarlig 2 fair 2 huono 1 dålig 1 poor 1 Koetus- ja tutkimustulosten vanhenemisen vuoksi sekä väärinkäsitysten ja harhauttavien tietojen välttämiseksi koetus- ja tutkimusselostuksia tai erillisiä koetus- ja tutkimustuloksia ei ole lupa julkaista eikä kirjallisesti esittää liman tutkimuslaitoksen kussakin tapauksessa erikseen antamaa kirjallista lupaa.

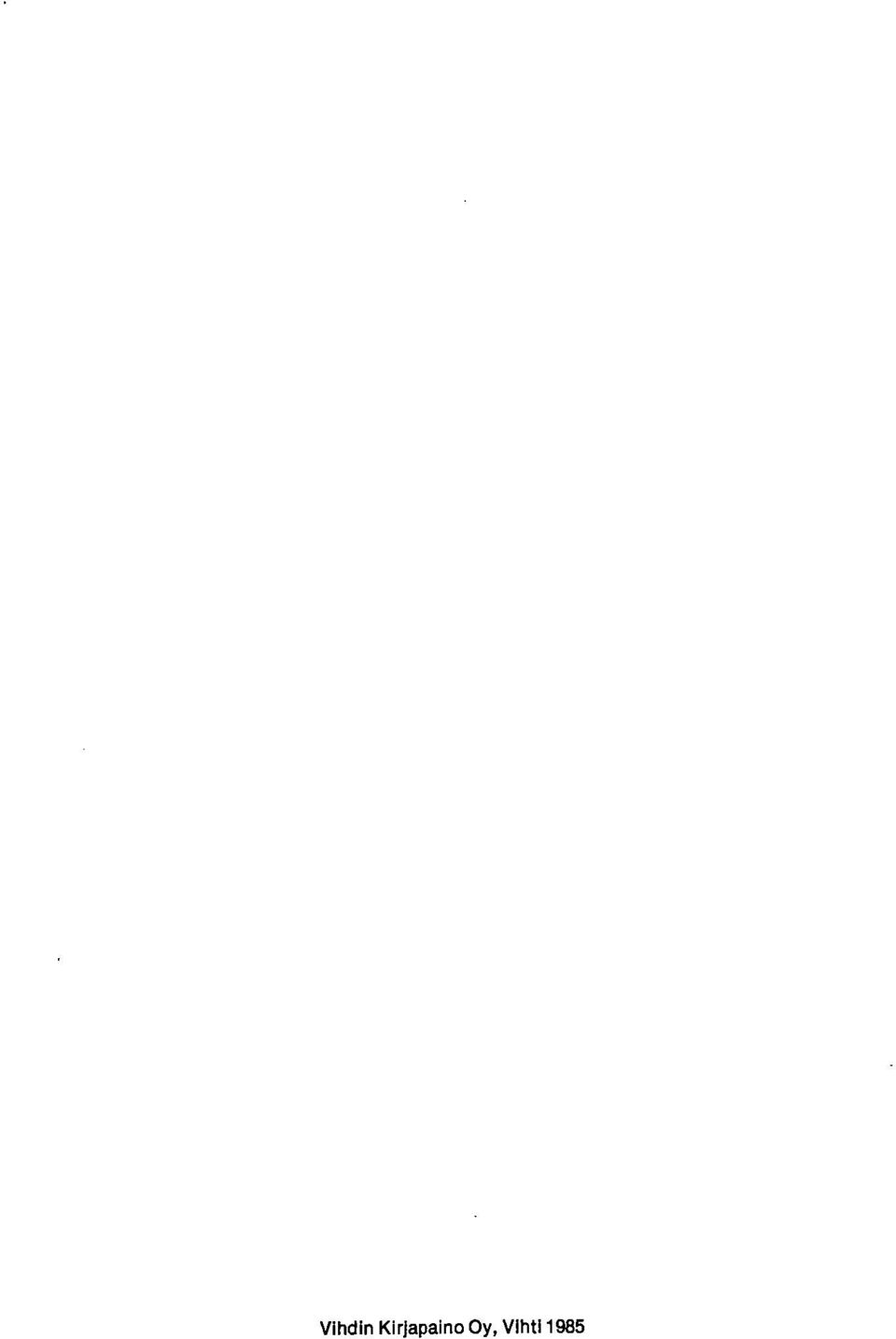

11 Vihdin Kirjapaino Oy, Vihti 1985
