1 Tekniset kumit

2 ETRA TEKNISET KUMIT KATTAVAA KUMIOSAAMISTA ETRA on osa Etola-yhtiöt konsernia, jossa kumiosaaminen eri muodoissaan on ollut ja on edelleen tärkeässä osassa luotaessa menestystämme. Vahvat perinteemme osoittavat, että olemme ansainneet asiakkaidemme luottamuksen. Pitkän kokemuksen lisäksi muita menestystekijöitämme ovat mm. kattavat investoinnit tuotantotekniikkaan, kehittyneet logistiset ratkaisut sekä korkealaatuiset tuotteet. Kumin vesileikkausyksikkömme on keskitetty Hämeenlinnan ja Tallinnan Etra Megacentereihin. Nämä yksiköt ovat asiakkaan kannalta tärkeässä asemassa erityisesti toimittaessa pitkien tuotantosarjojen ja vaativien kappaleiden kanssa. Kumin mekaaniset leikkauspalvelut löytyvät lisäksi useimmista ETRA Megacentermyymälöistä. Lisätietoa valtakunnallisesta myymäläverkostostamme saat osoitteesta Tämä luettelo tarjoaa hyvän yleiskuvan kumituoteohjelmamme laajuudesta. Uuteen luetteloomme on kerätty tärkein osa valikoimastamme kumilevyjen, kumimattojen, sieni- ja solukumilevyjen ja muotonauhojen osalta. Tämän lisäksi mukana on erityisesti koneenrakennuksessa käytetyt tärkeät kumimuottituotteet ja tärinäneristimet. Luettelon tarkoituksena on tarjota riittävästi teknistä tietoa asiakkaan käytettäväksi sekä kertoa yleisimmistä käyttökohteista. Luettelosta löytyy asiakkaan kannalta oleellista tuotetietoutta mm. käyttöturvallisuudesta, kemiallisesta kestävyydestä, materiaalien ominaisuuksista ja hyväksymisstandardeista. Päivitämme sähköistä verkkoluetteloamme jatkuvasti, joten tuorein tieto löytyy osoitteestamme Luettelossamme mainitut tuotteet löytyvät pääosin ETRAn Logistiikkakeskuksen keskusvarastovalikoimasta, mikä mahdollistaa nopeat toimitusajat. Panostamme paikalliseen tuotekoulutukseen jatkuvasti kaikissa toimipisteissämme, minkä ansiosta voimme tarjota asiantuntevaa palvelua lähellä asiakasta. Vastaamme mielellämme kysymyksiinne ja pyrimme yhdessä teidän kanssanne löytämään toimintanne kannalta parhaan ratkaisun lähellänne sijaitsevasta Etra Megacenteristä. Yhteistyöterveisin ETRA Rubber kumitiimi Ari Määttä & Anne Korhonen

3 Tekniset kumit Kumilevyt 4 Kumimatot 16 Sieni- ja solukumilevyt 36 Kumimuottituotteet 40 Muotonauhat 54 Ääneneristys 81 Tärinäneristys 84 Kumilevyjen liimausopas 103 Tärinäneristimien tekniset tiedot 104 3

4 Kumilevyt Styreenikumilevyt SBR 5 Neopreenikumilevyt CR 7 Nitriilikumilevyt NBR 8 Luonnonkumilevyt NR 11 Silikonikumilevyt 13 Viton kumilevyt, FPM 14 Kumilevyt EPDM 15 4

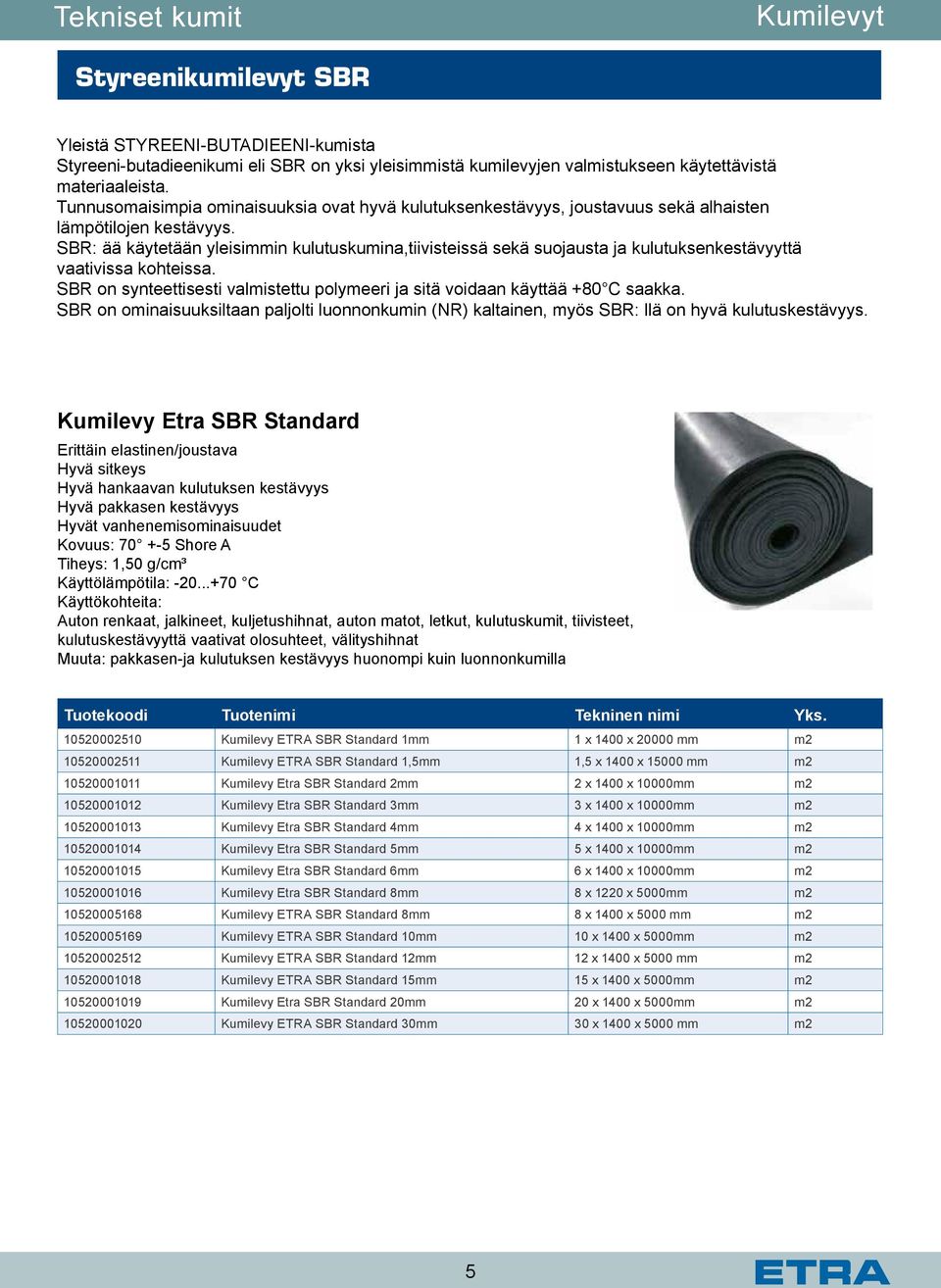

5 Tekniset kumit Kumilevyt Styreenikumilevyt SBR Yleistä STYREENI-BUTADIEENI-kumista Styreeni-butadieenikumi eli SBR on yksi yleisimmistä kumilevyjen valmistukseen käytettävistä materiaaleista. Tunnusomaisimpia ominaisuuksia ovat hyvä kulutuksenkestävyys, joustavuus sekä alhaisten lämpötilojen kestävyys. SBR: ää käytetään yleisimmin kulutuskumina,tiivisteissä sekä suojausta ja kulutuksenkestävyyttä vaativissa kohteissa. SBR on synteettisesti valmistettu polymeeri ja sitä voidaan käyttää +80 C saakka. SBR on ominaisuuksiltaan paljolti luonnonkumin (NR) kaltainen, myös SBR: llä on hyvä kulutuskestävyys. Kumilevy Etra SBR Standard Erittäin elastinen/joustava Hyvä sitkeys Hyvä hankaavan kulutuksen kestävyys Hyvä pakkasen kestävyys Hyvät vanhenemisominaisuudet Kovuus: Shore A Tiheys: 1,50 g/cm³ Käyttölämpötila: C Käyttökohteita: Auton renkaat, jalkineet, kuljetushihnat, auton matot, letkut, kulutuskumit, tiivisteet, kulutuskestävyyttä vaativat olosuhteet, välityshihnat Muuta: pakkasen-ja kulutuksen kestävyys huonompi kuin luonnonkumilla Kumilevy ETRA SBR Standard 1mm 1 x 1400 x mm m Kumilevy ETRA SBR Standard 1,5mm 1,5 x 1400 x mm m Kumilevy Etra SBR Standard 2mm 2 x 1400 x 10000mm m Kumilevy Etra SBR Standard 3mm 3 x 1400 x 10000mm m Kumilevy Etra SBR Standard 4mm 4 x 1400 x 10000mm m Kumilevy Etra SBR Standard 5mm 5 x 1400 x 10000mm m Kumilevy Etra SBR Standard 6mm 6 x 1400 x 10000mm m Kumilevy Etra SBR Standard 8mm 8 x 1220 x 5000mm m Kumilevy ETRA SBR Standard 8mm 8 x 1400 x 5000 mm m Kumilevy ETRA SBR Standard 10mm 10 x 1400 x 5000mm m Kumilevy ETRA SBR Standard 12mm 12 x 1400 x 5000 mm m Kumilevy ETRA SBR Standard 15mm 15 x 1400 x 5000mm m Kumilevy Etra SBR Standard 20mm 20 x 1400 x 5000mm m Kumilevy ETRA SBR Standard 30mm 30 x 1400 x 5000 mm m2 5

6 Kumilevyt Tekniset kumit Kumilevy Etra SBR Standard vahvikkeelliset Erittäin elastinen/joustava Hyvä sitkeys Hyvä hankaavan kulutuksen kestävyys Hyvä pakkasen kestävyys Hyvät vanhenemisominaisuudet Kovuus: Shore A Tiheys: 1,50g/cm³ Käyttölämpötila: C Käyttökohteita: Auton renkaat, jalkineet, kuljetushihnat, auton matot, letkut, kulutuskumit, välityshihnat Muuta: pakkasen-ja kulutuksen kestävyys huonompi kuin luonnonkumilla Kumilevy ETRA SBR Standard 2mm 1vah 2x1400x10000mm m Kumilevy ETRA SBR Standard 3mm 1vah 3x1400x10000mm m Kumilevy ETRA SBR Standard 4mm 1vah 4x1400x10000mm m2 Kumilevy Etra SBR Standard vahvikkeelliset Kumilevy ETRA SBR Standard 4mm 2vah 4 x 1400 x mm m Kumilevy ETRA SBR Standard 5mm 1vah 5x1400x10000mm m Kumilevy ETRA SBR Standard 5mm 2vah 5 x 1400 x mm m Kumilevy ETRA SBR Standard 6mm 1vah 6x1400x10000mm m Kumilevy ETRA SBR Standard 6mm 2vah 6 x 1400 x mm m Kumilevy ETRA SBR Standard 8mm 2vah 8 x 1400 x mm m Kumilevy ETRA SBR Standard 10mm 2va 10 x 1400 x 5000 mm m2 Kulutuskumilevy Etra SBR Erittäin hyvin kulutusta kestävä kumilaatu Kohtuullisesti otsonin-, sään- ja väkevien happojen kestävä Sietää hyvin laimennettuja happoja ja emäksisiä aineita Kumilaatu: SBR/NR Kovuus Shore A: 60+/-5 Käyttölämpötila: -40 C +85 C Tiheys: 1,21 g/cm3 Käyttökohteita: Mekaaniselle kulutukselle alttiit kohteet, kuten kaivosteollisuuden murskaimet, kivenkäsittely, myllyt, kuljetushihnat jne Kulutuskumilevy ETRA SBR 6mm 6x1400x10000mm m Kulutuskumilevy ETRA SBR 8mm 8x1400x10000mm m Kulutuskumilevy Etra SBR 10mm 10x1600x10000mm m Kulutuskumilevy Etra SBR 15mm 15x1600x10000mm m Kulutuskumilevy Etra SBR 20mm 20x1600x10000mm m Kulutuskumilevy Etra SBR 25mm 25x1600x10000mm m Kulutuskumilevy Etra SBR 30mm 30x1600x10000mm m Kulutuskumilevy Etra SBR 50mm 50x1600x5000mm m Kulutuskumilevy ETRA SBR 12mm 12x1600x10000mm m Kulutuskumilevy ETRA SBR 10mm 50m 10x1600x50000mm m2 6

7 Tekniset kumit Kumilevyt Kumilevy Etra NR-SBR Food Kovuus: Shore Tiheys: 1,43g/cm³ Käyttölämpötila: C Elintarvikekelpoinen Elintarviketeollisuuteen esim. tiivisteet, tasot, pöytälevyt jne Kumilevy ETRA NR-SBR Food 3mm 3 x 1400 x mm valkoinen m Kumilevy ETRA NR-SBR Food 4mm 4 x 1400 x mm valkoinen m Kumilevy ETRA NR-SBR Food 5mm 5 x 1400 x mm valkoinen m2 Roiskekumilevy ETRA SBR Käyttökohteita Kangasvahvisteinen kumilevy esim. autotallien ajoluiskat, autojen roiskeläppäkumit tai yleiskäyttöön päällyste-/suojakumiksi Kumilaatu: SBR/NR Kovuus: 70 ShA +/-5 Tiheys: 1,50 grs/cm3 Käyttölämpötila: -20 C +70 C Roiskekumilevy ETRA SBR 5mm 1vahv 5 x 600 x 10000mm m Roiskekumilevy ETRA SBR 6mm 1vahv 6 x 600 x 10000mm m Kulutuskumilaatta ETRA SBR Kulutuskumilaatta ETRA SBR 25mm 25 x 1250 x 1400mm m Kulutuskumilaatta ETRA SBR 30mm 30x 1250 x 1400mm m Kulutuskumilaatta ETRA SBR 40mm 40 x 1250 x 1400mm m Kulutuskumilaatta ETRA SBR 50mm 50 x 1250 x 1400mm m2 Neopreenikumilevyt CR Yleistä kloropreenikumista Kloropreenikumi (CR), jota kutsutaan myös neopreeniksi on synteettinen kumilaatu, jossa yhdistyvät hyvä sään-, öljyn- sekäkulutus- jalämpötilan kestävyys. CR on oikea valinta, kun yhdeltä materiaalilta vaaditaan samanaikaisesti lukuisia eri ominaisuuksia. Kloropreeniä käytetään yleisesti rakentamisessatiivisteisiin ja liukupintoihin. Lisäksi kloropreeni soveltuu hyvin kumilevyjen materiaaliksi, joiden täytyy kestää otsonia tai roiskeöljyä. Kloropreeni on synteettinen kumilaatu, jolla on hyvät kestävyysominaisuudet (rajoitetusti öljylle). Kloropreenikumilla on myös erinomaiset mekaaniset sekä kulutuksenkesto-ominaisuudet jopa ilman lisättyä vahvike- tai täyteainetta. CR on joustava materiaali ja sitä voidaan valmistaa alhaisella kovuusasteella. Lisäksi se kestää hyvin kuumuutta, kylmyyttä, otsonia sekä sääolosuhteita. Hyvä kiinnitettävyys metalliin. Hyvä murtolujuus. Kemikaalien kestävyys: CR kestää hyvin epäorgaanisia kemikaalituotteita paitsi hapettavia happoja ja halogeeneja CR kestää tyydyttävästi alifaattisia hiilivetyjä (mm. paloöljyä, voiteluainetta, kasviöljyä). 7

8 Kumilevyt Tekniset kumit Kumilevy Etra CR Standard Erittäin hyvä hinta-laatu-suhde Osittain vedenkestävä olosuhteisiin, joissa ei suurta mekaanista rasitusta Hyvä otsonin- ja säänkestävyys Öljyjen kestävyys parempi kuin luonnonkumilla (roiskeöljyt) Kovuus: Shore Tiheys: 1,40g/cm³ Käyttölämpötila: C Käyttökohteita: tiivisteet, palkeet, kiilahihnat, kuljetushihnat, tärinänvaimentimet Muuta: Kiteytymistaipumus vaikeuttaa käyttöä alhaisissa lämpötiloissa Kumilevy ETRA CR Standard 1mm 1 x 1400 x mm m Kumilevy ETRA CR Standard 1,5mm 1,5 x 1400 x mm m Kumilevy ETRA CR Standard 2mm 2 x 1400 x mm m Kumilevy ETRA CR Standard 3mm 3 x 1400 x mm m Kumilevy ETRA CR Standard 4mm 4 x 1400 x mm m Kumilevy ETRA CR Standard 5mm 5 x 1400 x mm m Kumilevy ETRA CR Standard 6mm 6 x 1400 x mm m Kumilevy ETRA CR Standard 8mm 8 x 1400 x 5000 mm m Kumilevy ETRA CR Standard 10mm 10 x 1400 x 5000 mm m Kumilevy ETRA CR Standard 12mm 12 x 1400 x 5000 mm m Kumilevy ETRA CR Standard 15mm 15 x 1400 x 5000 mm m Kumilevy ETRA CR Standard 20mm 20 x 1400 x 5000 mm m2 Kumilevy Etra CR Standard vahvikkeelliset Erittäin hyvä hinta-laatusuhde Osittain vedenkestävä olosuhteisiin, joissa ei suurta mekaanista rasitusta Hyvä otsonin ja sään kestävyys Öljyjen kestävyys parempi kuin luonnonkumilla (roiskeöljyt) Kovuus: Shore Tiheys: 1,40g/cm³ Käyttölämpötila: C Käyttökohteita: tiivisteet, palkeet, kiilahihnat, kuljetushihnat, tärinänvaimentimet Muuta: Kiteytymistaipumus vaikeuttaa käyttöä alhaisissa lämpötiloissa Kumilevy ETRA CR Standard 2mm 1vah 2 x 1400 x mm m Kumilevy ETRA CR Standard 3mm 1vah 3 x 1400 x mm m Kumilevy ETRA CR Standard 4mm 1vah 4 x 1400 x mm m Kumilevy ETRA CR Standard 4mm 2vah 4 x 1400 x mm m Kumilevy ETRA CR Standard 5mm 1vah 5 x 1400 x mm m Kumilevy ETRA CR Standard 5mm 2vah 5 x 1400 x mm m Kumilevy ETRA CR Standard 6mm 1vah 6 x 1400 x mm m Kumilevy ETRA CR Standard 10mm 2vah 10 x 1400 x 5000 mm m2 8

9 Tekniset kumit Kumilevyt Nitriilikumilevyt NBR Yleistä NITRIILI-kumista Nitriili (NBR) on synteettinen kumi, jolla onpolymeerirakenteestaan johtuen erittäin hyvä öljyjen sekä useimpien polttoainelaatujen, kuten bensiinin kestävyys. Tällä polymeerillä on myös hyvät mekaaniset ominaisuudet, mutta osittain heikompi sään ja otsonin kestävyys. Nitriilistä valmistettuja kumilevyjä käytetään tiivisteinä sekä suojana öljy- ja bensiinikäyttökohteissa sekä suojamateriaalina muiden vastaavien aineiden roiskeille. On tärkeää tietää mitä öljytyyppiä kumin tulisi kestää; mineraaliöljyt ovat parafiinisiä tai aromaattisia. Aromaattiselle öljylle tarvitaan puhdas NBR. Lisäksi tällä kumilaadulla on hyvät mekaaniset ominaisuudet, kuten hyvä vetomurtolujuus, taipuisuus, jäännöspuristuma sekä läpäisemättömyys tiivisteissä. Nitriilillä on kohtuulliset vanhenemisominaisuudet sekä hyvä kiinnitettävyys metalliin. Kemikaalien kestävyys: Nitriilikumi kestää hyvin epäorgaanisia kemikaaleja paitsi hapettumisen estoaineita tai klooria. Lisäksi se kestää tyydyttävästi yleisimpiä hiilivetyjä. Kumilevy Etra NBR Premium Korkeatasoinen laatu Erittäin hyvä hinta-laatusuhde Hyvä öljyn kestävyys Kestää kohtalaisesti lämpöä Hyvä bensiinin kestävyys Kestää hyvin happoja ja emäksiä Helposti työstettävä ja liimattava Hyvä kulutuskestävyys Kovuus: Shore Tiheys: 1,45g/cm³ Käyttölämpötila: C Käyttökohteita: Öljyn kestävät letkut, tiivisteet ja kalvot, suojapalkeet myös vaativissa teollisuuden kohteissa, työkoneiden ja maatalouskoneiden roiskesuojina ja tiivisteinä Muuta: Huono otsonin- ja sään kestävyys Kumilevy ETRA NBR Premium 1mm 1 x 1400 x mm m Kumilevy ETRA NBR Premium 1,5mm 1,5 x 1400 x mm m Kumilevy ETRA NBR Premium 2mm 2 x 1400 x mm m Kumilevy ETRA NBR Premium 3mm 3 x 1400 x mm m Kumilevy ETRA NBR Premium 4mm 4 x 1400 x mm m Kumilevy ETRA NBR Premium 5mm 5 x 1400 x mm m Kumilevy ETRA NBR Premium 6mm 6 x 1400 x mm m Kumilevy ETRA NBR Premium 8mm 8 x 1400 x 5000 mm m Kumilevy ETRA NBR Premium 10mm 10 x 1400 x 5000 mm m Kumilevy ETRA NBR Premium 15mm 15 x 1400 x 5000 mm m Kumilevy ETRA NBR Premium 20mm 20 x 1400 x 5000 mm m2 9

10 Kumilevyt Tekniset kumit Kumilevy Etra NBR Premium vahvikkeelliset Korkeatasoinen laatu Erittäin hyvä hinta-laatusuhde Hyvä öljyn kestävyys Kestää kohtalaisesti lämpöä Hyvä bensiinin kestävyys kestää hyvin happoja ja emäksiä Helposti työstettävä ja liimattava Hyvä kulutuskestävyys Kovuus: Shore Tiheys: 1,45g/cm³ Käyttölämpötila: C Käyttökohteita: Öljyn kestävät letkut, tiivisteet ja kalvot, suojapalkeet myös vaativissa teollisuuden kohteissa, työkoneiden ja maatalouskoneiden roiskesuojina ja tiivisteinä Muuta: Huono otsonin- ja sään kestävyys Kumilevy ETRA NBR Premium 2mm 1vah 2 x 1400 x mm m2 Kumilevy Etra NBR Premium vahvikkeelliset Kumilevy ETRA NBR Premium 3mm 1vah 3 x 1400 x mm m Kumilevy ETRA NBR Premium 4mm 2vah 4 x 1400 x mm m Kumilevy ETRA NBR Premium 5mm 2vah 5 x 1400 x mm m Kumilevy ETRA NBR Premium 6mm 2vah 6 x 1400 x mm m Kumilevy ETRA NBR Premium 8mm 2vah 8 x 1400 x 5000 mm m2 Kumilevy Etra NBR Food Erikoislaatu elintarviketeollisuuteen Mauton ja hajuton Kovuus: Shore Tiheys: 1,40g/cm³ Käyttölämpötila: C Käyttökohteita: Esim. astioiden pesulinjan roiskelevynä suurkeittiöiden tiskikoneissa Kumilevy ETRA NBR Food 2mm 2 x 1400 x mm valkoinen m Kumilevy ETRA NBR Food 3mm 3 x 1400 x mm valkoinen m Kumilevy ETRA NBR Food 4mm 4 x 1400 x mm valkoinen m Kumilevy ETRA NBR Food 5mm 5 x 1400 x mm valkoinen m Kumilevy ETRA NBR Food 10mm 10 x 1400 x 5000 mm valkoinen m2 10

11 Tekniset kumit Kumilevyt Luonnonkumilevyt NR LUONNONKUMI (NR) Luonnonkumia valmistetaan kumipuusta juoksutettavasta maitiaisnesteestä. NR on joustavin kumimateriaali. Luonnonkumi soveltuu laajalle lämpötila-alueelle(-50 C =>+80 C). NR on kulutuskestävyydeltään erinomainen ja sitä käytetään paljon hankaavalle kulutukselle alttiina olevissa kohteissa. Erinomainen murtolujuus. Kumilevy ETRA NR pölynsuojakumi Käytetään pölynsuojakumina Kovuus: 38 ±5 ShA Tiheys: 1,0g ±0,05 Mg/m3 Käyttölämpötila: -40 C +70 C Muuta: Erinomainen veden-, laimennettujen happojen ja emäksien sietokyky Kohtalainen väkevien happojen ja emäksien sietokyky Erinomainen mekaaninen kestävyys, vetolujuus, vetomurtolujuus, repimislujuus ja kulutuksen kesto Ääntä vaimentava Huono öljynkestävyys Käyttökohteita: Siilot, suppilot, savupiiput, kourut. Paikat jossa käsitellään hiekkaa, soramursketta ja täyteaineita, sementti- ja betonitehtaat Kumilevy ETRA NR 2mm musta 2x1370x20000mm pölynsuojakumi m2 Kumilevy Etra NR Parakumi Kovuus: Shore Tiheys: 1,06g/cm³ Käyttölämpötila: Väri: Beige Käyttökohteita: Ampumaradat, kaivosteollisuus, kulutuskestävyyttä vaativat olosuhteet Kumilevy ETRA NR Parakumi 1mm 1 x 1400 x mm m Kumilevy ETRA NR Parakumi 1,5mm 1,5 x 1400 x mm m Kumilevy ETRA NR Parakumi 2mm 2 x 1400 x mm m Kumilevy ETRA NR Parakumi 3mm 3 x 1400 x mm m Kumilevy ETRA NR Parakumi 4mm 4 x 1400 x mm m Kumilevy ETRA NR Parakumi 5mm 5 x 1400 x mm m Kumilevy ETRA NR Parakumi 6mm 6 x 1400 x mm m Kumilevy ETRA NR Parakumi 8mm 8 x 1400 x 5000 mm m Kumilevy ETRA NR Parakumi 10mm 10 x 1400 x 5000 mm m Kumilevy ETRA NR Parakumi 15mm 15 x 1400 x 5000 mm m Kumilevy ETRA NR Parakumi 20mm 20 x 1400 x 5000 mm m Kumilevy ETRA NR Parakumi 25mm 25 x 1400 x 5000 mm m2 11

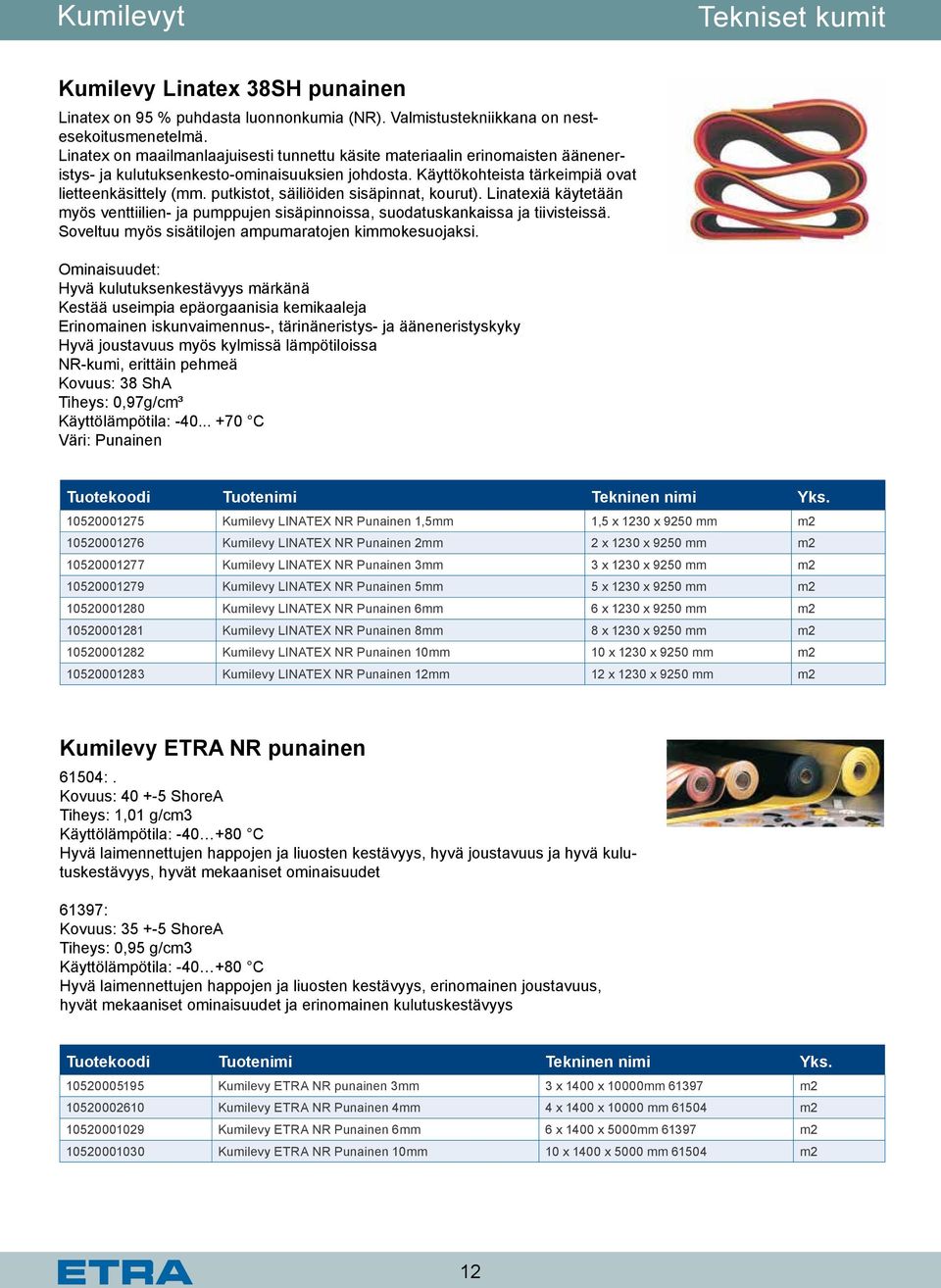

12 Kumilevyt Tekniset kumit Kumilevy Linatex 38SH punainen Linatex on 95 % puhdasta luonnonkumia (NR). Valmistustekniikkana on nestesekoitusmenetelmä. Linatex on maailmanlaajuisesti tunnettu käsite materiaalin erinomaisten ääneneristys- ja kulutuksenkesto-ominaisuuksien johdosta. Käyttökohteista tärkeimpiä ovat lietteenkäsittely (mm. putkistot, säiliöiden sisäpinnat, kourut). Linatexiä käytetään myös venttiilien- ja pumppujen sisäpinnoissa, suodatuskankaissa ja tiivisteissä. Soveltuu myös sisätilojen ampumaratojen kimmokesuojaksi. Ominaisuudet: Hyvä kulutuksenkestävyys märkänä Kestää useimpia epäorgaanisia kemikaaleja Erinomainen iskunvaimennus-, tärinäneristys- ja ääneneristyskyky Hyvä joustavuus myös kylmissä lämpötiloissa NR-kumi, erittäin pehmeä Kovuus: 38 ShA Tiheys: 0,97g/cm³ Käyttölämpötila: C Väri: Punainen Kumilevy LINATEX NR Punainen 1,5mm 1,5 x 1230 x 9250 mm m Kumilevy LINATEX NR Punainen 2mm 2 x 1230 x 9250 mm m Kumilevy LINATEX NR Punainen 3mm 3 x 1230 x 9250 mm m Kumilevy LINATEX NR Punainen 5mm 5 x 1230 x 9250 mm m Kumilevy LINATEX NR Punainen 6mm 6 x 1230 x 9250 mm m Kumilevy LINATEX NR Punainen 8mm 8 x 1230 x 9250 mm m Kumilevy LINATEX NR Punainen 10mm 10 x 1230 x 9250 mm m Kumilevy LINATEX NR Punainen 12mm 12 x 1230 x 9250 mm m2 Kumilevy ETRA NR punainen 61504:. Kovuus: ShoreA Tiheys: 1,01 g/cm3 Käyttölämpötila: C Hyvä laimennettujen happojen ja liuosten kestävyys, hyvä joustavuus ja hyvä kulutuskestävyys, hyvät mekaaniset ominaisuudet 61397: Kovuus: ShoreA Tiheys: 0,95 g/cm3 Käyttölämpötila: C Hyvä laimennettujen happojen ja liuosten kestävyys, erinomainen joustavuus, hyvät mekaaniset ominaisuudet ja erinomainen kulutuskestävyys Kumilevy ETRA NR punainen 3mm 3 x 1400 x 10000mm m Kumilevy ETRA NR Punainen 4mm 4 x 1400 x mm m Kumilevy ETRA NR Punainen 6mm 6 x 1400 x 5000mm m Kumilevy ETRA NR Punainen 10mm 10 x 1400 x 5000 mm m2 12

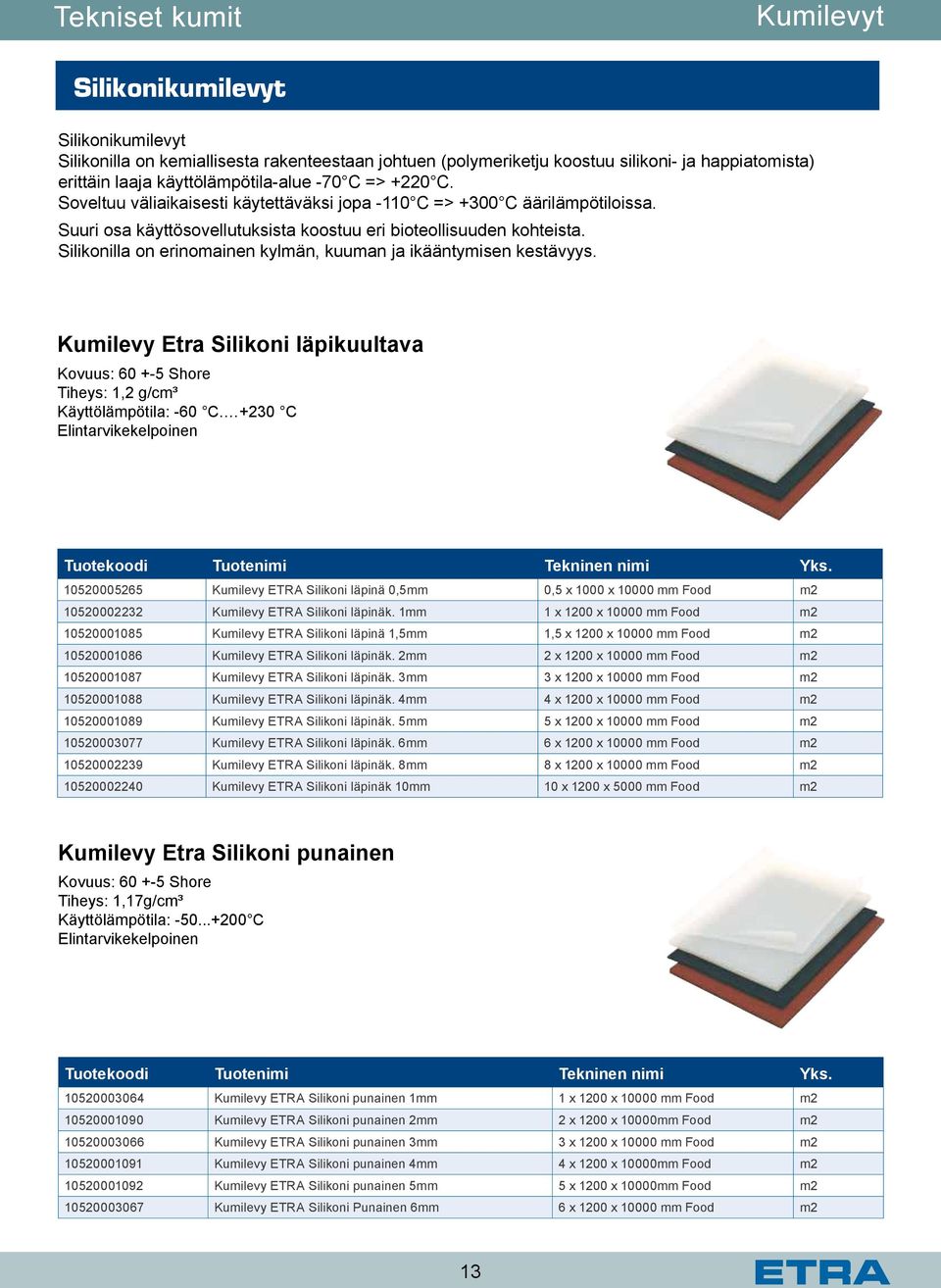

13 Tekniset kumit Kumilevyt Silikonikumilevyt Silikonikumilevyt Silikonilla on kemiallisesta rakenteestaan johtuen (polymeriketju koostuu silikoni- ja happiatomista) erittäin laaja käyttölämpötila-alue -70 C => +220 C. Soveltuu väliaikaisesti käytettäväksi jopa -110 C => +300 C äärilämpötiloissa. Suuri osa käyttösovellutuksista koostuu eri bioteollisuuden kohteista. Silikonilla on erinomainen kylmän, kuuman ja ikääntymisen kestävyys. Kumilevy Etra Silikoni läpikuultava Kovuus: Shore Tiheys: 1,2 g/cm³ Käyttölämpötila: -60 C C Elintarvikekelpoinen Kumilevy ETRA Silikoni läpinä 0,5mm 0,5 x 1000 x mm Food m Kumilevy ETRA Silikoni läpinäk. 1mm 1 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinä 1,5mm 1,5 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinäk. 2mm 2 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinäk. 3mm 3 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinäk. 4mm 4 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinäk. 5mm 5 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinäk. 6mm 6 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinäk. 8mm 8 x 1200 x mm Food m Kumilevy ETRA Silikoni läpinäk 10mm 10 x 1200 x 5000 mm Food m2 Kumilevy Etra Silikoni punainen Kovuus: Shore Tiheys: 1,17g/cm³ Käyttölämpötila: C Elintarvikekelpoinen Kumilevy ETRA Silikoni punainen 1mm 1 x 1200 x mm Food m Kumilevy ETRA Silikoni punainen 2mm 2 x 1200 x 10000mm Food m Kumilevy ETRA Silikoni punainen 3mm 3 x 1200 x mm Food m Kumilevy ETRA Silikoni punainen 4mm 4 x 1200 x 10000mm Food m Kumilevy ETRA Silikoni punainen 5mm 5 x 1200 x 10000mm Food m Kumilevy ETRA Silikoni Punainen 6mm 6 x 1200 x mm Food m2 13

14 Kumilevyt Tekniset kumit Viton kumilevyt, FPM Viton on oikea valinta, kun tarvitaan erittäin hyvää lämmönkestoa ja kemiallista kestävyyttä aggressiivisten kemikaalien ja liuosten osalta. Viton kestää jatkuvassa käytössä +250 C lämpötilan, väliaikaisesti +300 C. Otsonin- ja säänkestävyydeltään Viton on erittäin hyvä, joten Viton on varsin käyttökelpoinen kumimateriaali ulkotilojen ja ääriolosuhteiden käyttösovellutuksiin. Vitonilla on lisäksi erittäin hyvä veden-, kemikaalien-, oljyn- ja bensiininkestävyys. Kumilevy Etra Viton Kovuus: Shore Tiheys: 1,92 g/cm³ Käyttölämpötila: -20 C +250 C Väri: musta Erinomainen veden-, kemikaalien-, öljyn-, bensiinin-, otsonin- ja säänkesto myös korkeissa lämpötiloissa Hyvät fyysiset ja mekaaniset ominaisuudet Kumilevy ETRA Viton 1mm 1 x 1200 x mm m Kumilevy ETRA Viton 2mm 2 x 1400 x 15000mm m Kumilevy Etra Viton 3mm 3 x 1400 x 10000mm m Kumilevy ETRA Viton 4mm 4 x 1200 x mm m Kumilevy ETRA Viton 6mm 6 x 1200 x 5000 mm m Kumilevy ETRA Viton 10mm 10 x 1200 x 5000 mm m2 14

15 Tekniset kumit Kumilevyt Kumilevyt EPDM Yleistä EPDM-kumista EPDM on synteettistä kumia, jolla on erinomainen otsoninkestävyys. Lisäksi tällä polymeerillä on hyvät lämmön- ja kylmänkesto-ominaisuudet sekä erinomainen hapettavien happojen ja muiden kemikaalien kemiallinen kestävyys. EPDM:llä on erittäin laaja lämpötila-alue (-40 C => +100 C). Ensisijaisesti EPDM:ää käytetään tiivisteisiin sekä suojalevyinä kemiallisessa teollisuudessa ja muissa kemikaaleja käytettävissä tiloissa. Hyvien ikääntymisen, UV- säteilyn ja otsonin kestävyytensä takia EPDM on usein käytössä ulkokohteissa, autoteollisuudessa ja vesieristeissä Kumilevy Etra EPDM Standard Hyvä kemikaalien kestävyys Hyvä kylmän ja lämmön kestävyys Hyvä kulumiskestävyys Erittäin hyvä hinta-laatusuhde Hyvä sään ja otsonin kestävyys Kovuus: Shore Tiheys: 1,30g/cm³ Käyttölämpötila: C, lyhytaikaisesti +120 C Käyttökohteita: Tiivisteet, muotonauhat, kaapelin päällysteet, yleislaatu koneenrakennuksen tarpeisiin. Muuta: Öljynkestävyys huono, läpäisee helposti kaasuja, liimaamisessa käytettävä EPDM-kumille soveltuvaa erikoisliimaa Kumilevy ETRA EPDM Standard 1mm 1 x 1400 x mm m Kumilevy ETRA EPDM Standard 2mm 2 x 1400 x mm m Kumilevy ETRA EPDM Standard 3mm 3 x 1400 x mm m Kumilevy ETRA EPDM Standard 4mm 4 x 1400 x mm m Kumilevy ETRA EPDM Standard 5mm 5 x 1400 x mm m Kumilevy ETRA EPDM Standard 6mm 6 x 1400 x 5000 mm m Kumilevy ETRA EPDM Standard 8mm 8 x 1400 x 5000 mm m Kumilevy ETRA EPDM Standard 10mm 10 x 1400 x 5000 mm m Kumilevy ETRA EPDM Standard 12mm 12 x 1400 x 5000 mm m2 Kumilevy Etra EPDM Standard vahvikkeelliset Hyvä kemikaalien kestävyys Hyvä lämmön kestävyys Hyvä kulumiskestävyys Erittäin hyvä hinta-laatusuhde Hyvä sään ja otsonin kestävyys Kovuus: Shore Tiheys: 1,30g/cm³ Käyttölämpötila: C, lyhytaikaisesti +120 C Käyttökohteita: Tiivisteet, muotonauhat, kaapelin päällysteet, yleislaatu koneenrakennuksen tarpeisiin. Muuta: Öljynkestävyys huono, läpäisee helposti kaasuja, liimaamisessa käytettävä EPDM-kumille soveltuvaa erikoisliimaa Kumilevy ETRA EPDM Standard 3mm 1va 3 x 1400 x 10000mm m Kumilevy ETRA EPDM Standard 4mm 2va 4 x 1400 x mm m Kumilevy ETRA EPDM Standard 5mm 2va 5 x 1400 x mm m2 15

16 Kumimatot Rihlamatot 17 Sälematot 18 Kolikkomatot 20 Ruutumatot 21 Muut kumimatot 23 Työtilamatot 26 Rengasmatot 32 Urheilumatot ja turvalaatat 34 Suodatinkankaat 35 16

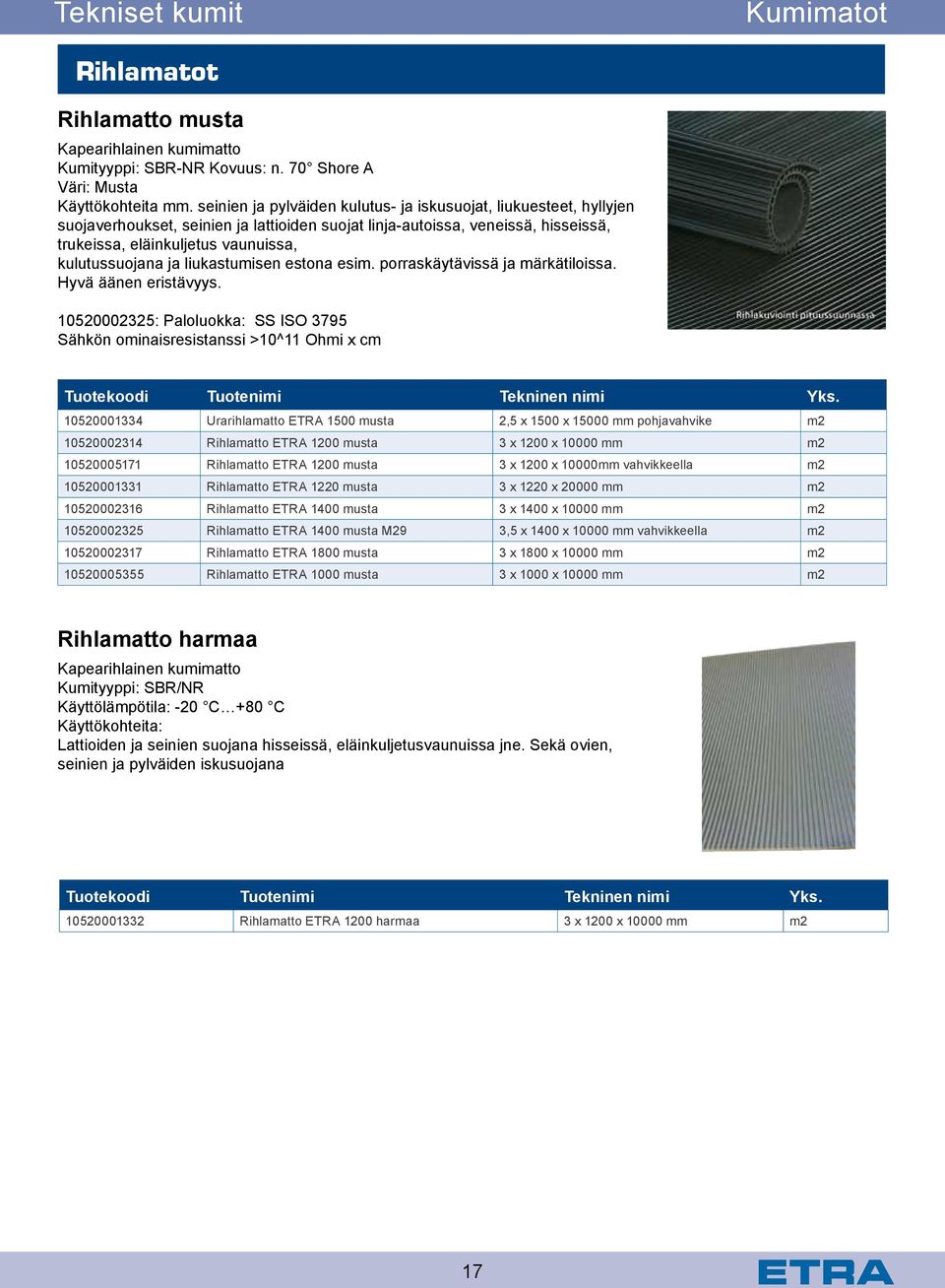

17 Tekniset kumit Kumimatot Rihlamatot Rihlamatto musta Kapearihlainen kumimatto Kumityyppi: SBR-NR Kovuus: n. 70 Shore A Väri: Musta Käyttökohteita mm. seinien ja pylväiden kulutus- ja iskusuojat, liukuesteet, hyllyjen suojaverhoukset, seinien ja lattioiden suojat linja-autoissa, veneissä, hisseissä, trukeissa, eläinkuljetus vaunuissa, kulutussuojana ja liukastumisen estona esim. porraskäytävissä ja märkätiloissa. Hyvä äänen eristävyys : Paloluokka: SS ISO 3795 Sähkön ominaisresistanssi >10^11 Ohmi x cm Urarihlamatto ETRA 1500 musta 2,5 x 1500 x mm pohjavahvike m Rihlamatto ETRA 1200 musta 3 x 1200 x mm m Rihlamatto ETRA 1200 musta 3 x 1200 x 10000mm vahvikkeella m Rihlamatto ETRA 1220 musta 3 x 1220 x mm m Rihlamatto ETRA 1400 musta 3 x 1400 x mm m Rihlamatto ETRA 1400 musta M29 3,5 x 1400 x mm vahvikkeella m Rihlamatto ETRA 1800 musta 3 x 1800 x mm m Rihlamatto ETRA 1000 musta 3 x 1000 x mm m2 Rihlamatto harmaa Kapearihlainen kumimatto Kumityyppi: SBR/NR Käyttölämpötila: -20 C +80 C Käyttökohteita: Lattioiden ja seinien suojana hisseissä, eläinkuljetusvaunuissa jne. Sekä ovien, seinien ja pylväiden iskusuojana Rihlamatto ETRA 1200 harmaa 3 x 1200 x mm m2 17

18 Kumimatot Tekniset kumit Rihlamatto sähköä eristävä Kapearihlainen kumimatto Väri: harmaa Kumityyppi: SBR-NR Kovuus: n. 70 Shore A Käyttökohteita mm. seinien ja pylväiden kulutus- ja iskusuojat, liukuesteet, hyllyjen suojaverhoukset, seinien ja lattioiden suojat linja-autoissa, veneissä, hisseissä, trukeissa, eläinkuljetus vaunuissa, kulutussuojana ja liukastumisen estona esim. porraskäytävissä ja märkätiloissa. Hyvä äänen eristävyys. M9: Maton kokonaispaksuus 3mm, josta rihlan korkeus 1,5mm, rihlojen väli 2,7mm mitattuna rihlan keskeltä keskelle M29: Maton kokonaispaksuus 3,5mm, josta rihlan korkeus 1,5mm. Uran leveys 3mm. Paloluokka: SS ISO 3795 Sähkön eristävyys: M9 - >40kV, M29 - >38kV Rihlamatto ETRA 1200 harmaa M9 3 x 1200 x 20000mm sähköä eristävä m Rihlamatto ETRA 1400 harmaa M29 3,5x1400x10000mm sähköä erist 1vahv m2 Sälematot Sälematto musta Leveäsäleinen Kovuus: n. 70 Shore A +/-5 Kumityyppi: SBR-NR Ominaisuudet: Kulutusta kestävä, siivousystävällinen ja ääntä eristävä Käyttökohteita mm. suojamattona ja törmäyssuojana tuotantotiloissa, hissien lattioissa ja käytävillä, eläinkuljetusvaunuissa, autojen tavaratiloissa, trukeissa ja linja-autojen käytävillä Sälematto ETRA 1250 musta 5 x 1250 x mm m Sälematto ETRA 1400 musta 5 x 1400 x mm m Sälematto ETRA 1450 musta 5 x 1450 x mm m Sälematto ETRA 1200 musta 6 x 1200 x mm m Sälematto LSAL mm musta 6 x 1500 x mm m Sälematto ETRA 2000 musta 6 x 2000 x mm m Sälematto LSAL mm musta 9 x 1500 x mm m Sälematto ETRA 1530 musta 12 x 1530 x 3000 mm tukeva m2 18

19 Tekniset kumit Kumimatot Sälematto öljynkestävä Leveäsäleinen, pohjassa kankaan jälki Käyttölämpötila: -10 C +70 C Kovuus: n. 65 Shore A +/-5 Kumityyppi: NBR-SBR Ominaisuudet: Kulutusta kestävä, siivousystävällinen ja ääntä eristävä, öljyn- ja bensankestävä Käyttökohteita mm. suojamattona ja törmäyssuojana tuotantotiloissa, hissien lattioissa ja käytävillä, eläinkuljetusvaunuissa, autojen tavaratiloissa, trukeissa ja linja-autojen käytävillä Sälematto ETRA 1400 musta 5 x 1400 x mm öljynkestävä m2 Sälematto sähköä eristävä Leveäsäleinen Käyttölämpötila: -20 C +70 C Kovuus: n. 70 Shore A Kumityyppi: SBR-NR Paloluokka: SS ISO 3795 Sähkön eristävyys: >50kV Ominaisuudet: Kulutusta kestävä, siivousystävällinen ja ääntä eristävä Käyttökohteita mm. suojamattona ja törmäyssuojana tuotantotiloissa, hissien lattioissa ja käytävillä, eläinkuljetusvaunuissa, autojen tavaratiloissa, trukeissa ja linja-autojen käytävillä Sälematto ETRA 1200 harmaa M39 5 x 1200 x 10000mm Sähköä eristävä m Sälematto ETRA 1400 harmaa M39 5x1400x10000 mm sähköä erist 1 vahv m2 19

20 Kumimatot Tekniset kumit Kolikkomatot Kolikkomatto musta Kumityyppi: SBR-NR Kovuus: n. 80 Shore A Värit: Musta yleislaatu Käyttölämpötila: -15 C +90 C Paloluokka: DIN 51960, luokka 1 Käyttökohteita: Lattianpäällysteeksi teollisuudessa, sairaaloissa, laitoksissa, maanalaisasemilla, lentokentillä, supermarketeissa, hisseissä, uima-allasalueilla, linja-autoissa, laivoissa Maton puhdistaminen on helppoa, koska kolikkokuvion reunat ovat pyöristettyjä Kolikkomatto ETRA 1400 musta 3 x 1400 x mm m2 Kolikkomatto sähköä eristävä Kumityyppi: SBR-NR Kovuus: n. 80 Shore A Väri: Harmaa Käyttölämpötila: -15 C +90 C Paloluokka: DIN 51960, luokka 1 Käyttökohteita: Lattianpäällysteeksi teollisuudessa, sairaaloissa, laitoksissa, maanalaisasemilla, lentokentillä, supermarketeissa, hisseissä, uima-allasalueilla, linja-autoissa, laivoissa Maton puhdistaminen on helppoa, koska kolikkokuvion reunat ovat pyöristettyjä Kolikkomatto ETRA 1400 harmaa x 1400 x mm sähköä eristävä m2 20

21 Tekniset kumit Kumimatot Ruutumatot Ruutumatto musta Värit: Musta Kumityyppi: SBR-NR Kovuus: n. 70 Shore A Kestävä sekä seistä että kävellä Ääntä- ja tärinää eristävä Kulkuneuvoihin, näyttelytiloihin, raskaaseen teollisuuteen, terminaaleihin, odotustiloihin, jääkiekkokaukaloiden ympärille Ruutumatto ETRA 1000 musta 3 x 1000 x mm m Ruutumatto Trelle 1400 musta 3mm 3 x 1400 x mm m Ruutumatto Semperit 1400 musta 3mm 3 x 1400 x mm m Ruutumatto VR 1600 musta 3mm 3 x 1600 x mm m Ruutumatto ETRA 1400 musta 5 x 1400 x mm m2 Ruutumatto sähköä eristävä Väri: Harmaa Kumityyppi: SBR/NR Kovuus: 75 Shore A +/-5% Käyttölämpötila: -20 C +70 C (lyhytaik.+90 C) Ruutukuvioinen, tärinää ja ääntä eristävä Kestää laimeita happoja ja emäksiä Liukastumista ehkäisevä pinta Ruutumatto ETRA 1400 harmaa x 1400 x 10000mm sähköä eristävä m Ruutumatto ETRA 1400 harmaa x 1400 x 10000mm sähköä eristävä m2 21

22 Kumimatot Tekniset kumit Ruutumatto öljynkestävä Värit: Musta Käyttölämpötila: 3mm: -10 C +70 C 5mm: -15 C +80 C Kumityyppi: NBR Kovuus: 3mm n. 65 Shore A ja 5mm n. 70 Shore A Kestää laimeita happoja ja emäksiä Käyttökohteita: Musta NBR soveltuu kohteisiin joissa vaaditaan hyvää öljynkestävyyttä. Lattianpäällysteeksi kohteisiin, joissa mekaaninen kulutus on kohtuullista. Ajoneuvoihin, asennuspaikoille, sisä- ja ulkokäytäville, hyllyjen pinnoitteiksi Ruutumatto ETRA 1400 musta ök 3 x 1400 x mm öljynkestävä m Ruutumatto ETRA 1400 musta ök 5 x 1400 x mm öljynkestävä m2 Ruutumatto öljynkestävä, sähköä eristävä Värit: harmaa Öljynkestävä, sähköä eristävä Käyttölämpötila: -15 C +70 C Kumityyppi: NBR Kovuus: n. 65 Shore A Käyttökohteita: Kohteisiin, joissa vaaditaan öljynkestävyyttä ja sähköneristävyyttä. Lattianpäällysteeksi ajoneuvoihin, asennuspaikoille, sisä- ja ulkokäytäville, hyllyjen pinnoitteiksi Ruutumatto ETRA 1400 harmaa ök 3x1400x20000mm,öljynk,sähköäerist. m2 Ruutumatto huopapohjalla Käyttölämpötila: -15 C +80 C Kumityyppi: SBR/NR Kumin kovuus: 70 ShA Max.kuorma: 25kg Ruutumatto ETRA 1400 musta hp 3 x 1400 x mm huopapohjalla m2 22

23 Tekniset kumit Kumimatot Muut kumimatot Pyramidimatot Kumilaatu: SBR/NR Kovuus: 70 Shore A +/-5 Lämpötilan kesto: -10 C/+70 C Päällä pyramidikuvio, pohjassa kangaspainanta Käyttökohteet: Liukastumisenestosuojat, erilaiset kulkuneuvot, rakennustyömaat, sisäänkäynnit, sisä- ja ulkokäytävät, teollisuuden hyllystöt ja hyllyjen lainerit, pakettiautojen lattiat Pyramidimatto ETRA 1200 musta 4,0 x 1200 mm x 10000mm m2 Piikkimatto Savio 1 Piikkimattoa tehdään sekä luonnonkumista (NR), että styreenibutadieenikumista (SBR). Luonnonkumista valmistettu piikkimatto on väriltään harmaa, ja styreenibutadieenikumista valmistettu piikkimatto on väriltään musta. Piikkimatto sopii kuran ja sannan kerääjäksi tuulikaappeihin ja muihin sisäänkäynteihin. Matto kestää kulutusta ja sietää hyvin kylmiä olosuhteita Kumipiikkimatto Savio 1 musta 11 x 1500 x 2250 mm m Kumipiikkimatto Savio 1 harmaa 11 x 1500 x 2250 mm m2 Yleismatto Savio 3 Yleismatto Savio 3 valmistetaan luonnonkumin (NR) ja styreenibutadieenikumin (SBR) sekoituksesta. Sekoitukselle on ominaista hyvä kulutuksen- ja pakkasenkesto. Kimmoisuutensa ansiosta Savio 3 on jalan alla joustava ja eristää ääniä. Yleismatto on myös helposti liimattava. Sitä käytetään suojaamaan lattiaa kulutukselta esimerkiksi tuulikaapeissa, käytävillä, autoissa, veneissä, pukuhuoneissa ja golfkahvioissa Kumiyleismatto Savio 3 musta 6 x 1500 x mm m2 23

24 Kumimatot Tekniset kumit Uurrematto Uurrematto valmistetaan luonnonkumin (NR) ja styreenibutadieenikumin (SBR) sekoituksesta. Sitä on saatavana mustana ja harmaana. Uurrematto kestää hyvin kulutusta, ja näin ollen se sopii hyvin käytävämatoksi ja hissien suojamatoksi. Se sopii myös linja-autojen käytävämatoksi, autojen tavaratilan suojamatoksi sekä laivojen käytävien kävelymatoksi. Uurrematto sopii myös kylmiin tiloihin Kumiuurrematto SBR/NR 3mm musta 3 x 1500 x mm m2 Tallimatto Etra Kumilaatu: SBR/NR Kovuus: 55 ShA +/-5 Lämpötilan kesto: -30 C / +70 C Päällä sälekuvio, pohjassa kuplakuvio Käyttökohteita: Hevosten- ja karjankuljetusmatoksi sekä parsimatoksi Tallimatto ETRA musta 10 x 2000 x 1200 kpl Trailerimatto Etra Kumilaatu: SBR/NR Yläpuoli: kilpikonnakuvio Kääntöpuoli: kangaspainanta Kovuus: 60 ShA +/-5 Lämpötilan kesto: -30 C /+70 C Käyttökohteita: Hevosten- ja karjankuljetusmatoksi sekä parsimatoksi Trailerimatto ETRA musta 6mm 6 x 1650 x 10000mm martiopohja m Trailerimatto ETRA musta 8mm 8 x 1800 x 10000mm martiopohja m2 24

25 Tekniset kumit Kumimatot Ovimatto Etra Entré Ovimatto ETRA Entré musta Paino: 6,60kg/kpl 100 % korkealaatuista luonnonkumia Soveltuu sisä- ja ulkokäyttöön, tuhannet pienet nystyrät huolehtivat lian ja veden pyyhkiytymisestä mattoon. Viistotut reunat vähentävät kompastumisriskiä Ovimatto ETRA Entré musta 12 x 600 x 800 mm kpl Kumirouhematto Laatu: Kierrätyskumi SBR/NR /polyuretaani Ulkoasu: Musta rouhekumi, jossa värispotteja Kovuus: 35 Shore A +/-5 Lämpötilan kesto: -30 C +80 C Sietää tyydyttävästi laimennettuja happoja ja liuottimia. Käyttökohteita: Yleiskäyttöön soveltuva kumirouhematto äänieriste- ja tärinäneristyskumiksi. Voidaan käyttää parketin, laminaatin, mattojen ja keraamisten laattojen aluslevynä sekä korkkimaton tai PVC lattiapäällysteen alla. Käytetään myös alentamaan koneiden ja laitteiden, pumppujen ja ilmastointilaitteiden tärinää. Sopii myös kuormalavojen alustaksi estämään kuljetettavan tuotteen liukumista Kumirouhematto 5x1500x20000mm kirjava m Kumirouhematto 8x1500x10000mm kirjava m Kumirouhematto 10x1500x10000mm kirjava m2 Liukuestematot Materiaali: PVC Paksuus: 2mm Pitää matot paikallaan ja estää liukastumisriskiä Sopii myös hyllyjen ja pylväiden suojaksi Kuiviin olosuhteisiin ja sisätiloihin Liukuesteverkko ETRA musta 2 x 600 x mm m Liukuesteverkko ETRA musta 2 x 600 x 1200 mm rulla kpl 25

26 Kumimatot Tekniset kumit Parsimatto Etra Päällä kuplakuvio, pohjassa kankaan jälki Kumilaatu: SBR/NR Kovuus: 65 ShA +/-5 Lämpötilan kesto: -30 C +70 C Käyttökohteet: Hevosten- ja karjankuljetusmattona sekä esim. parsimattona Kaikki reunat yhdisteltävissä palapelikuvion avulla Parsimatto pala Etra 18 P30 mst 18x1000x1000mm liitosreunoilla kpl Tarramatot Materiaali: PVC Maton paksuus: 1mm Mattonippu koostuu neljästä 30kpl:een liimapintaisesta muovimattoarkista. Liima imee tehokkaasti itseensä kaiken lian ja pölyn kengistä. Kun arkki on likainen ja loppuun käytetty, se heitetään menemään. Arkit on numeroitu, joten voit helposti nähdä kun pinkka alkaa loppumaan. Matto on tarkoitettu kulkualueille, joissa kulkeutuu paljon likaa ja pölyä tai kun koko ympäristö halutaan pitää puhtaana esim. sisäänkäynnit, kulkuväylät, eteistilat Tarramatto PVC 1 x 45 x 1150mm sininen 4x30kpl/pak pak Työtilamatot Työtilamatto Etra Solina, öljynkestävä Kumityyppi: NR+NBR sekoite Yläpuoli: tiivisrakenteinen luistamaton pinta Kääntöpuoli: avoin pohjarakenne, mahdollistaa veden poisvalumisen Erinomainen kuormituksen ja kulutuksen kesto Kestää lämpöä, hitsauskipinöitä sekä öljyroiskeita Helppo puhdistaa Soveltuu myös vetisiin olosuhteisiin Soveltuu raskaaseen teollisuuteen Reunapalat estävät kompastumisriskiä Matot yhdisteltävissä Paino: 12 kg/kpl Reunapalojen koodit: Reunapala ETRA 17 musta uros ja naaras Reunapala ETRA 17 keltainen uros ja naaras Reunapalojen kokonaispituus 1m, josta voidaan katkaista pala pois jos ei tarvetta kulmaviisteelle Katso myös liitoskappale nimiketunnuksella sivulta <A HREF= tuotteet.etra.fi/fi/g /rengasmatto-muut-reuna--ja-liitospalat>rengasmatto muut reuna- ja liitospalat</a> 26

27 Tekniset kumit Kumimatot Työtilamatto Etra Solina, öljynkestävä Työtilamatto ETRA SOLINA 17mm 900x900mm musta öljyroiskeen kest. kpl Työtilamatto Yoga harmaa Materiaali: Vinyyli Ominaisuudet: Pehmeä, vaimentava Paksuus: 9 mm Öljynkestävyys: Ei sovellu Hoito: Harjataan, imuroidaan, pyyhitään miedolla puhdistusaineella Rimakuvioitu yläpinta antaan hyvän pidon ja viistotut reunat vähentävät kompastumisvaaraa. Matto on helppo leikata pöydänjalkojen ja koneiden ympärille. Yoga Signalin ominaisuudet ovat samat kuin Yoga Meterin, mutta siinä on leveä signaalinkeltainen reunaraita Työtilamatto Yoga Meter 600mm 9 x 600 x mm vinyyli harmaa m Työtilamatto Yoga Meter 900mm 9 x 900 x mm vinyyli harmaa m Työtilamatto Yoga Signal 900 mm 9 x 900 x mm vinyyli hrm/kelt m Työtilamatto Yoga Meter 1200mm 9 x 1220 x mm vinyyli harmaa m Työtilamatto Etra Deck Erittäin laadukas 2-kerrosmatto raskaaseen teollisuuteen, esim. koneiden ja asennuspaikkojen ääreen 5-vuoden käyttötakuu Materiaali PVC, pehmeä, joustava ja kulutusta kestävä Timanttikuvioitu pinta Kuiviin olosuhteisiin Sietää öljyroiskeita Viistotut reunat Keltaiset reunat erottavat hyvin kulkualueen Työtilamatto ETRA DECK musta 13 x 900x18300mm kelt. reunat m 27

28 Kumimatot Tekniset kumit Työtilamatto Etra Soft ESD musta Soveltuu olosuhteisiin, joissa esiintyy erilaisia sähköstaattisia varauksia. Jos lattia ei ole ESD maadoitettu -voidaan varaukset ohjata pois mattoon yhdistetyllä maadoituskaapelilla. Klassinen ruutukuvioinen työtilamatto solukumipohjalla Ominaisuudet: Kestää hyvin kulutusta Ääntä ja tärinää vaimentava Soveltuu raskaaseen teollisuuteen Sietää useimpia öljyjä ja teollisuuskemikaaleja Viistotut reunat vähentävät kompastumisriskiä Työtilamatto ETRA SOFT ESD musta 11 x 600 x 900 mm solukumipohja kpl Työtilamatto ETRA SOFT ESD musta 11x1000x10000mm solukumipohja m Maadoituskaapeli 2m pistokkeella ETRA Soft ESD mattoon kpl Työtilamatto Yoga Deck Yoga Deck Erittäin hyvin kulutusta kestävä työtilamatto. Kohokuvioitu pinta estää liukkauden myös roiskemärkänä. Alapinta polyvinyyliä ja reunat viistotut, joka minimoi kompastumisriskin sekä mahdollistaa esimerkiksi vaunujen ajamisen maton yli. Metritavarana ostettaessa on mahdollista saada myös päätyihin viistotus. Materiaali: Yoga Deck Yläpinta vinyyliä, alapinta polyvinyyliä Yoga Deck Zedlan: Yläpinta vinyyliä, alapinta Zedlania Öljynkestävyys: Lyhyt altistus Hoito: Harjataan, imuroidaan, pyyhitään miedolla puhdistusaineella Työtilamatto Yoga Deck harmaa 13 x 910 mm x 18,3 m vinyyli m Työtilamatto Yoga Bubble Kokonaan luonnonkuminen matto, minkä ansiosta matto on pehmeä ja vaimentava. Maton pinnalla olevat kohoumat stimuloivat jalkoja ja edistävät verenkiertoa. Maton alapinnalla on imukupit, jotka varmistavat, että matto pysyy paikallaan ja edistävät samalla maton vaimentavuutta. Öljynkestävyys: Keskitason altistus Hoito: Harjataan, imuroidaan, pyyhitään miedolla puhdistusaineella Työtilamatto Yoga Bubble musta 15 x 900 x 1200 mm NR kpl 28

29 Tekniset kumit Kumimatot Työtilamatto Yoga Super Erittäin kimmoisa ZedlanistaTM valmistettu matto, joka säilyttää joustavuutensa lämpötilasta riippumatta. Appelsiinikuorikuvioitu pinta takaa hyvän pidon ja viistotut reunat vähentävät kompastumisvaaraa. Hoito: Harjataan, imuroidaan, pyyhitään miedolla puhdistusaineella Työtilamatto Yoga Super harmaa 9 x 910mm x 18,3 m Zedlan m Työtilamatto Comfort Flow öljyn- ja leikkuunesteen kestävä Erittäin pehmeä, joustava ja ergonominen työtilamatto. Voimakkaan kuvioinnin ansiosta erittäin hyvä pito ja lisäksi avoin rakenne päästää kosteutta läpi ja tuulettaa ja pitää lattian kuivana. Valmistettu 100% nitriilikumista, joten kestää hyvin öljyjä, rasvoja, kemikaaleja ja leikkuunesteitä. Matossa on erittäin kestävä ja viistottu reuna, mikä estää kompastumisvaaraa. Ominaisuudet: Vaimentava, kuormitusta keventävä, liukumaton Materiaali: Nitriilikumi antibakteeriseksi käsitelty Paksuus: 12mm Öljynkestävyys: Erittäin pitkä altistus Hoito: Huuhdellaan tai konepestään, kestää desinfioinnin antiseptisilla kemikaaleilla Työtilamatto Comfort Flow musta NBR 9,5x560x850mm ök antibakteerinen kpl Työtilamatto Comfort Flow musta NBR 9,5x830x1400mm öljynk.antibakteerin kpl Työtilamatto Comfort Flow musta NBR 9,5x830x2770mm ök antibakteerine kpl Työtilamatto Yoga Tex hitsauskipinän kestävä Työtilamatto erittäin vaativiin olosuhteisiin Kestää hehkuvia ja teräviä metallilastuja sekä hitsauskipinöitä Yläpinta kuvioitu nitriilikumi, alapinta luonnonkumia Kulutusta kestävä, melua vaimentava, kuormitusta keventävä, ergonominen, liukumaton Öljynkestävyys: Keskitason altistus Työtilamatto Yoga Tex musta rll 9x910mmX18,3m hitsauskipinän kestäv m 29

30 Kumimatot Tekniset kumit Työtilamatto Voltti Kumilaatu SBR/NR sähköä eristävä Kovuus: 65 ShA +/-5 Lämpötilan kesto: -40/+70 C Yläpuoli kapea rihla, alapuoli kangaspainanta Eristävyys V tai V Saatavana myös sileäpintaisena tarjousten perusteella Sähköä eristävä kumimatto sähkökojehuoneisiin Testattu saksalaisen normin VDE 0303 ja EN :1999 mukaan Työtilamatto VOLTTI 50000V harmaa 4,5x1000x10000mm rihla m Työtilamatto VOLTTI 30000V harmaa 3,0x1000x10000mm rihla m2 Ruutumatto Etra Soft Klassinen ruutukuvioinen työtilamatto solukumipohjalla Kumilaatu: NBR Ominaisuudet: Kestää hyvin kulutusta Ääntä ja tärinää vaimentava Soveltuu raskaaseen teollisuuteen Helppo puhdistaa Viistotut reunat vähentävät kompastumisriskiä Öljynkestävyys: pinta sietää öljyjä ja useimpia kemikaaleja Ruutumatto ETRA SOFT1000 musta 11 x 1000 x mm solukumipohja m Ruutumatto ETRA Soft 1400 musta 11 x 1400 x 1000 mm solukumipohja kpl Työtilamatto Etra Elite Materiaali: Polyuretaani Väri: Tummanharmaa Sisäkäyttöön soveltuva työtilamatto Joustava ja mukava jaloille Kestää hyvin kulutusta ja soveltuu myös raskaaseen teollisuuteen Hyvin paikallaan pysyvä matto ja viistotut reunat, jotka estävät kompastumista Käyttökohteet esimerkiksi asennus- ja pakkauspisteet sekä vastaanottotiskit Työtilamatto ETRA ELITE t.harmaa 13 x 600 x 900 mm kpl Työtilamatto ETRA ELITE t.harmaa 13 x 900 x 1500 mm kpl 30

31 Tekniset kumit Kumimatot Moduulimatto Yoga Solid Kulutusta kestävä työtilamatto Yläpuoli: tiivisrakenteinen luistamaton pinta Kääntöpuoli: avoin pohjarakenne, joka mahdollistaa veden poisvalumisen ja lattia tuulettuu Kukin moduuli yhdisteltävissä yhdeltä sivulta Helppo puhdistaa Kestää jossain määrin öljyjä, rasvoja sekä kemikaaleja <a href= >Reunalista Yoga Solid</a> Moduulimatto Yoga Solid 15 musta 15 x 910 x 910 mm NR/NBR kpl Kumimatto salmiakkikuvio, keltaiset reunat Työtilamattona, keltaiset reunat estävät kompastumisriskiä Yläpuoli: Salmiakkikuvio Alapuoli: Pienet imukupit mahdollistavat maton paikallaan pysyvyyden Kumimatto salmiakkikuvio 900x600mm musta SBR keltaiset reunat kpl Työtilamatto Yoga Fashion Nitril hitsauskipinän kestävä Erittäin pehmeä ja vaimentava Kestää hitsauskipinöitä Yläpinta nitriilikumia ja alapinta nitriiliä/pvc:tä Soveltuu hyvin seisoma- ja istumatyöpisteisiin Erittäin kevyt ja helppo siirtää paikasta toiseen Yläpinta kestää hyvin kenkien terävät korot Paksuus 16mm Öljynkestävyys: pitkä altistus Hoito: Harjataan, imuroidaan, pyyhitään puhdistusaineella Väri: musta Työt.matto Yoga Fashion Nitril mst 16 x 580 x 830 mm NBR/PVC kpl Työt.matto Yoga Fasion Nitril mst 16 x 870 x 1450 mm NBR/PVC kpl Työtilamatto, muut reuna- ja liitospalat Mattomoduulissa oleva uloin reunalista tulee leikata pois, jolloin mattomoduulin alta paljastuu kolot, joihin reunalistan nystyrät sopivat. Kulmapaloja ei tarvita vaan kulmat muodostuvat pitkistä reunalistoista leikaten. Kuvasta näkyy myös leikkauskohdat Reunalista Yoga Solid 15 mattoon 6,5 x 91 cm viistottu musta kpl Liitoskappale Yoga Solid mattoon 6,5 x 91cm musta kpl 31

32 Kumimatot Tekniset kumit Kumimatto nappulakuvio Kumilaatu: NR/SBR Kovuus: 40 +/-5 ShA Soveltuu hyvin esim. työtilamatoksi, estää jalkojen väsymistä Kumimatto 15x600x900mm nappulakuvio musta NR/SBR kpl Kumimatto 15x900x1200mm nappulakuvio musta NR/SBR kpl Rengasmatot Rengasmatto, perus ETRA 23, suljettu pohja Kumilaatu Rengasmattopala NBR, muut SBR/NR Paino: 22,50kg/kpl Hiekka ja lika puhdistetaan matolta. Soveltuu julkisiin tiloihin hyvän kulutuskestävyyden ja turvallisuuden ansiosta Voidaan käyttää myös työtilamattona ETRA 22, avoin pohja Paino: 16,0kg/kpl Kumilaatu: SBR/NR Kovuus: 60 ShA +/-5 Lämpötilankesto: -30 C +70 C Hiekka ja roskat puhdistetaan maton alta. Soveltuu hiekkakaukalon päälle ja ulkopuolisiin kohteisiin, koska matossa on avoin pohja Käyttökohteet Voidaan käyttää myös työtilamattona sekä leikkikentillä, jäähalleissa, hiihtokeskuksissa ja uima-allas alueilla <A HREF= >Reuna- ja liitospalat</a> Rengasmatto ETRA 13 avoin pohja 13 x 900 x 1500 mm musta kpl Rengasovimatto ETRA 18 avoin pohja 18 x 400 x 600 mm musta kpl Rengasmatto ETRA 22 avoin 1,2x0,8m 22 x 1200 x 800 mm musta kpl Rengasmatto ETRA 22 avoin 1,5x1m 22 x 1500 x 1000 mm musta kpl Rengasmatto ETRA 23 suljettu pohja 23 x 1000 x 1500 mm musta kpl Rengasmattopala ETRA 17 musta avoin 17 x 900 x 900 mm öljynkestävä kpl Rengasmattorulla 915mm musta 10 x 915 x 10000mm avoin poihja m2 32

33 Tekniset kumit Kumimatot Rengasmatto, öljynkestävä ETRA 23 avoin punainen, öljynkestävä Paino: 13,0kg/kpl Työtilat, varastot ja paikat, joissa tarvitaan öljynkestävyyttä. Esim. koneiden edustat, joissa käytetään leikkuunestettä, ei kestä aromaattisia öljyjä tai rasvoja Voidaan käyttää myös työtilamattona Rengasmattopala ETRA 17 musta, öljynkestävä Paino: 8,2kg/kpl Joustavaa NBR kumia, joka vähentää jalkojen ja selän väsymistä Maton pohjarakenne edesauttaa veden poisvalumista Teollisuuteen, joko kuiviin tai öljyisiin olosuhteisiin Mattojen yhdistely on helppoa matossa olevien reunayhdisteiden avulla Reunapala ETRA 17 musta, öljynkestävä Työpisteisiin, joissa käytetään öljyä tai leikkuunestettä <A HREF= >Reuna- ja liitospalat</a> Rengasmatto ETRA 23 avoin pohja 23x1200x800mm öljynkestävä punainen kpl Rengasmatto ETRA 14 avoin pohja 14x900x900mm öljynkestävä punainen kpl Rengasmatto, antibakteerinen Rengasmattopala ETRA 17 tummansininen, antibakteerinen Paino: 8,2 kg/kpl Joustavaa NBR-kumia, joka vähentää jalkojen ja selän väsymistä Helppo puhdistaa, maton pohjarakenne edesauttaa veden poisvalumista Käyttökohteina esim. keittiöt, baaritiskien ympäristöt, teurastamot Antibakteerinen pinta estää esim. homeen muodostumista Eläinrasvojen ja -öljyjen kestävä Mattojen yhdistely on helppo molemminpuolisten reunayhdisteiden avulla Reunapala ETRA 17 tummansininen, antibakteerinen Paino: 1,0 kg/kpl Antibakteerinen pinta estää esim. homeen muodostumista Reunapalat estävät kompastumiset ja matolle pääsee esim. pumppukärryllä <A HREF= >Reuna- ja liitospalat</a> Rengasmattopala ETRA 17 t.sininen 17 x 910 x 910 mm antibakteerinen kpl 33

34 Kumimatot Tekniset kumit Rengasmatto, muut reuna- ja liitospalat Reunapalat estävät kompastumiset ja matolle pääsee esim. pumppukärryllä Reunapalan kokonaispituus on 1m, josta voidaan katkaista haluttu pituus maton kulmaa varten Reunapala ETRA 17 musta Reunapala ETRA 17 keltainen Reunapala ETRA 17 tummansininen Paino: 1,0kg/kpl Liitoskappale ETRA 22 mattoon kpl Liitoskappale ETRA 17 mattoon musta kpl Reunapala ETRA 17 musta uros 7,6 x 91 cm öljynkestävä kpl Reunapala ETRA 17 musta naaras 7,6 x 91 cm öljynkestävä kpl Reunapala ETRA 17 keltainen uros 7 x 91cm kpl Reunapala ETRA 17 keltainen naaras 7 x 91cm kpl Reunapala ETRA 17 t.sininen uros 7 x 91cm antibakteerinen kpl Reunapala ETRA 17 t.sininen naaras 7 x 91cm antibakteerinen kpl Urheilumatot ja turvalaatat Urheilumatto Etra Sport Palonkestävyys: DIN EN Kitkakerroin: DIN EN Lämpötilankesto: -30 C C Kovuus: 60 ShA +/-5 Helppo asentaa Hyvä iskun- ja äänenvaimennuskyky Pitävä ja kimmoisa 6 ja 8 mm soveltuvat esimerkiksi kuntosaleihin, varastoihin, suksivuokraamoihin, näyttely- ja teollisuustiloihin, myymälöihin, linja-autoihin, lentokentille, päiväkoteihin, kouluihin 12mm käyttökohteet kuten edellä, mutta paksumpana tuotteena kestää esim. luistimen ja piikkarin terät ja soveltuu siksi vaativampaan käyttöön. Esim. jäähallien pukuhuonetilat ja käytävät Tuotekoodi Tuotenimi Tekninen nimi Paino kg/m Kumimatto ETRA SPORT 6mm sinipilkku 6x1500x20000mm 6 m Kumimatto ETRA SPORT 8mm harmaapilkku 8x1500x15000mm 8 m Kumimatto ETRA SPORT 12mm harmaapilkku 12mmx1250x15000mm 12 m2 Yks. 34

35 Tekniset kumit Kumimatot Turvalaatat Valmistettu kierrätyskumista Iskunkestävä pintamateriaali Nopea ja tarkka asentaa sisään rakennettujen muoviputkien avulla Pudotuskorkeus 1,5 m NEN 1177 Standardin mukaan Vettä läpäisevä, luistamaton, kestävä ja vähän hoitoa vaativa Käyttökohteet: Koulujen-, päiväkotien- ja talojen pihat, leikkikentät, kalliokiipeily alueet Turvalaatta punaruskea 45mm 500 x 500mm pud.korkeus 1,5m kpl Suodatinkankaat Ilmasuodatinmatto R-29 AmerTex R-29 on synteettinen ilmansuodatinmatto, jonka suodatusluokka on G3. Käytetään esisuodattimena ilmanvaihtokoneissa sekä esim. tuuletusikkunoissa estämässä siitepölyn pääsy sisäilmaan. Tuotekoodi Tuotenimi Yks Ilmasuodatinmatto R-29 20mm 1x20m m Ilmasuodatinmatto R-29 20mm 2x20m m2 35

36 Sieni- ja solukumilevyt Sienikumilevyt 37 Solukumilevyt 38 36

37 Tekniset kumit Sieni- ja solukumilevyt Sienikumilevyt Sienikumilevy Etra NR 15 Kumityyppi: NR (luonnonkumi) Kovuus: Shore A Tiheys: 0,45g/cm3 +/- 10 % Käyttölämpötila: - 40 C C Väri: Vaalean- tai tummanharmaa Solurakenne: Avoin solu Sienikumilevy ETRA NR 15 5mm 5 x 1000 x 2000 mm v.harmaa m Sienikumilevy ETRA NR 15 6mm 6 x 1000 x 2000 mm v.harmaa m Sienikumilevy ETRA NR 15 8mm 8 x 1000 x 2000 mm v.harmaa m Sienikumilevy ETRA NR 15 10mm 10 x 1000 x 2000 mm v.harmaa m Sienikumilevy ETRA NR 15 15mm 15 x 1000 x 2000 mm v.harmaa m Sienikumilevy ETRA NR 15 20mm 20 x 1000 x 2000 mm v.harmaa m Sienikumilevy ETRA NR 15 30mm 30 x 1000 x 2000 mm v.harmaa m2 Sienikumilevy Etra EPDM Kumityyppi: eteenipropeeni EPDM sään -ja otsoninkestävä EPDM-levy. Kovuus: Shore A pinnassa kankaan jälki. Tiheys: 0,50-0,70 g/cm³ Käyttölämpötila: C kuivassa ilmassa Väri: Tummanharmaa tai musta Solurakenne: Avoin solu Sienikumilevy ETRA EPDM 2mm 2 x 1000 x 2000 mm musta m Sienikumilevy ETRA EPDM 3mm 3 x 1000 x 2000 mm musta m Sienikumilevy ETRA EPDM 5mm 5 x 1000 x 2000 mm musta m Sienikumilevy ETRA EPDM 6mm 6 x 1000 x 2000 mm musta m Sienikumilevy ETRA EPDM 8mm 8 x 1000 x 2000 mm musta m Sienikumilevy ETRA EPDM 10mm 10 x 1000 x 2000 mm musta m Sienikumilevy ETRA EPDM 15mm 15 x 1000 x 2000 mm musta m Sienikumilevy ETRA EPDM 20mm 20 x 1000 x 2000 mm musta m2 37

38 Sieni- ja solukumilevyt Tekniset kumit Sienikumilevy Etra CR 15 Kumityyppi CR (kloropreeni) Kovuus: Shore A Tiheys: 0,60g/cm3 +/-10 % Käyttölämpötila: -30 C C Väri: Tummanharmaa Solurakenne: Avoin solu Sienikumilevy ETRA CR 15 3mm 3 x 1000 x 2000 mm t.harmaa m Sienikumilevy ETRA CR 15 4mm 4 x 1000 x 2000 mm t.harmaa m Sienikumilevy ETRA CR 15 5mm 5 x 1000 x 2000 mm t.harmaa m Sienikumilevy ETRA CR 15 6mm 6 x 1000 x 2000 mm t.harmaa m Sienikumilevy ETRA CR 15 8mm 8 x 1000 x 2000 mm t.harmaa m Sienikumilevy ETRA CR 15 10mm 10 x 1000 x 2000 mm t.harmaa m Sienikumilevy ETRA CR 15 15mm 15 x 1000 x 2000 mm t.harmaa m2 Solukumilevyt Solukumilevy Etra CR Kumityyppi CR/NBR Solurakenne: suljettu solu Kovuus: 50Sh 00 +/-5 Tiheys: 150 +/-25 kg/m3 Käyttölämpötila: - 40 C +100 C Väri: musta Itsestään sammuva laatu Paloluokitus: UL94-HF1: 2-8mm paksuudet UL94-V0: 8-40mm paksuudet Solukumilevy ETRA CR/NBR musta 2mm 2x1000x2000mm itsestään sammuva m Solukumilevy ETRA CR/NBR musta 3mm 3x1000x2000mm itsestään sammuva m Solukumilevy ETRA CR/NBR musta 4mm 4x1000x2000mm itsestään sammuva m Solukumilevy ETRA CR/NBR musta 5mm 5x1000x2000mm itsestään sammuva m Solukumilevy ETRA CR/NBR musta 6mm 6x1000x2000mm itsestään sammuva m Solukumilevy ETRA CR/NBR musta 8mm 8x1000x2000mm itsestään sammuva m Solukumilevy ETRA CR/NBR musta 10mm 10x1000x2000mm itsestään sammuva m Solukumilevy ETRA CR/NBR musta 20mm 20x1000x2000mm itsestään sammuva m2 38

39 Tekniset kumit Sieni- ja solukumilevyt Solukumilevy EPDM liimalla Solurakenne: Suljettu solu Väri: Musta Kumilaatu: EPDM Tiheys: 120 +/-20 KG/m3 (ISO ASTM D 3575) Veden imeytyminen: 0,13 % (ASTM D 1056) Lämpötilankesto: -40 C C (ASTM D 3575) Paloluokitus: Hyväksytty (FR) (MVSS FIAT 50433) Solukumilevy EPDM tarra 2mm 2 x 1000 x mm musta m Solukumilevy EPDM tarra 3mm 3 x 1000 x mm musta m Solukumilevy EPDM tarra 5mm 5 x 1000 x mm musta m Solukumilevy EPDM tarra 10mm 10 x 1000 x mm musta m Solukumilevy EPDM tarra 15mm 15 x 1000 x mm musta m2 Solusilikonilevy Etra Kovuus: 55 +/-5 Sh 00 Tiheys: 250 +/-40 kg/m3 Käyttölämpötila: -70 C / +200 C (+260 C) Solusilikonilevy ETRA 2mm 2 x 1000 x 10000mm valkoinen m Solusilikonilevy ETRA 3mm 3 x 600 x 1000 mm valkoinen kpl Solusilikonilevy ETRA 4mm 4 x 600 x 1000 mm valkoinen kpl Solusilikonilevy ETRA 5mm 5 x 600 x 1000 mm valkoinen kpl Solusilikonilevy ETRA 5mm 5 x 1000 x 10000mm valkoinen m Solusilikonilevy ETRA 10mm 10 x 600 x 1000 mm valkoinen kpl 39

40 Kumimuottituotteet Läpivientirenkaat 41 Kumitulpat 42 Kiinnikekumit ja tarvikkeet 45 Muottituotteet muut 53 40

41 Tekniset kumit Kumimuottituotteet Läpivientirenkaat Läpivientirenkaat Mitat: D2 / D3 x S Tuotekoodi Tuotenimi Tekninen nimi Tyyppi Yks Läpivientirengas 9,5/4,8x1, SR1701 musta TRP 1 kpl Läpivientirengas 9,5/8,0x1, SR1701 musta TRP 1 kpl Läpivientirengas 11,0/8,0x1, SR1701 musta TRP 1 kpl Läpivientirengas 12,5/19,0x1, SR1701 musta TRP 1 kpl Läpivientirengas 19,0/16,0x1, SR1701 musta TRP 1 kpl Läpivientirengas 25,2/18,5x1, SR1701 musta TRP 1 kpl Läpivientirengas /3,8x1,0 250kpl/pak, SBR 1 kpl Läpivientirenga /7,5x1,5 250kpl/pak, SBR 1 kpl Läpivientirengas /8x1,5 250kpl/pak, SBR 1 kpl Läpivientirengas /10x2,0 250kpl/pak, SBR 1 kpl Läpivientireng ,5/13x2,0 250kpl/pak, SBR 1 kpl Läpivientikumi 205 8/3x kpl/pss, SBR 1 kpl Läpivientikumi 290 8/5x kpl/pss, SBR 1 kpl Läpivientikumi 225 9/6x kpl/pss, SBR 1 kpl Läpivientikumi 200 6/4x kpl/pss, SBR 1 kpl Läpivientikumi /5x kpl/pss, SBR 1 kpl Läpivientikumi /8x kpl/pss, SBR 1 kpl Läpivientikumi /8x kpl/pss, SBR 1 kpl Läpivientikumi /9x kpl/pss, SBR 1 kpl Läpivientikumi /9x kpl/pss, SBR 1 kpl Läpivientikumi /7x kpl/pss, SBR 1 kpl Läpivientikumi /6x kpl/pss, SBR 1 kpl Läpivientikumi /10x kpl/pss, SBR 1 kpl Läpivientikumi /10x kpl/pss, SBR 1 kpl Läpivientikumi /13x kpl/pss, SBR 1 kpl Läpivientikumi /10x kpl/pss, SBR 1 kpl Läpivientikumi /10x kpl/pss, SBR 1 kpl Läpivientikumi /13x kpl/pss, SBR 1 kpl Läpivientikumi /13x kpl/pss, SBR 1 kpl Läpivientikumi /16x kpl/pss, SBR 1 kpl Läpivientikumi /16x kpl/pss, SBR 1 kpl Läpivientikumi /15x kpl/pss, SBR 1 kpl Läpivientikumi /19x kpl/pss, SBR 1 kpl Läpivientikumi /19x kpl/pss, SBR 1 kpl Läpivientikumi /20x kpl/pss, SBR 1 kpl Läpivientikumi /24x kpl/pss, SBR 1 kpl Läpivientikumi 285 7/5x kpl/pss, SBR 2 kpl Läpivientikumi /5x kpl/pss, SBR 2 kpl Läpivientikumi /10x kpl/pss, SBR 2 kpl Läpivientikumi /10x kpl/pss, SBR 2 kpl 41

42 Kumimuottituotteet Tekniset kumit Läpivientirenkaat Tuotekoodi Tuotenimi Tekninen nimi Tyyppi Yks Läpivientikumi /8x kpl/pss, SBR 2 kpl Läpivientikumi /13x kpl/pss, SBR 2 kpl Läpivientikumi /15x kpl/pss, SBR 2 kpl Läpivientikumi /24x kpl/pss, SBR 2 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 3 kpl Kalvoläpivientikumi x kpl/pss, SBR 4 kpl Läpivientikumi 480 9/5,5x kpl/pss, SBR 5 kpl Kumitulpat Jalustatulpat harmaa NR Jalustatulpat ovat U:n muotoisia tulppia, jotka voidaan laittaa huonekalujen jalkoihin tai putken päälle vaimentamaan tai estämään pintojen naarmuuntumista Jalustatulppa 10mm harmaa NR kpl/pak kpl Jalustatulppa 13mm harmaa NR kpl/pak kpl Jalustatulppa 16mm harmaa NR kpl/pak kpl Jalustatulppa 19mm harmaa NR kpl/pak kpl Jalustatulppa 22mm harmaa NR kpl/pak kpl Jalustatulppa 25mm harmaa NR kpl/pak kpl Jalustatulppa 32mm harmaa NR kpl/pak kpl 42

43 Tekniset kumit Kumimuottituotteet Kumitulpat kartio harmaa NR Kumitulpat on valmistettu harmaasta luonnonkumista, joka kestää hyvin kulutusta. Kovuus on 50 ShA. Kumitulpilla on helppo tukkia tiiviisti erilaisia reikiä muun muassa teräsrakenteissa. Kartiomuodon vuoksi ne on helppo asettaa paikalleen ja ne sopivat moniin käyttökohteisiin. Tilauksesta on saatavilla myös muita kokoja. Mitat: d / D x h Kumitulppa /10 x kpl/pak, harmaa NR kartio kpl Kumitulppa /11 x kpl/pak, harmaa NR kartio kpl Kumitulppa /11 x kpl/pak, harmaa NR kartio kpl Kumitulppa /12 x kpl/pak, harmaa NR kartio kpl Kumitulppa /14 x kpl/pak, harmaa NR kartio kpl Kumitulppa /15 x kpl/pak, harmaa NR kartio kpl Kumitulppa /17 x kpl/pak, harmaa NR kartio kpl Kumitulppa /21 x kpl/pak, harmaa NR kartio kpl Kumitulppa /18 x kpl/pak, harmaa NR kartio kpl Kumitulppa /21 x kpl/pak, harmaa NR kartio kpl Kumitulppa /24 x kpl/pak, harmaa NR kartio kpl Kumitulppa /28 x kpl/pak, harmaa NR kartio kpl Kumitulppa /33 x kpl/pak, harmaa NR kartio kpl Kumitulppa /37 x kpl/pak, harmaa NR kartio kpl Kumitulppa /40 x kpl/pak, harmaa NR kartio kpl Kumitulppa /45 x kpl/pak, harmaa NR kartio kpl Kumitulppa /54 x 40 20kpl/pak, harmaa NR kartio kpl Kumitulppa /74 x 46 20kpl/pak, harmaa NR kartio kpl Kumitulpat, runkotulpat ym. Tuotekoodi Tuotenimi Tekninen nimi Tyyppi Yks Kumitulppa 005 5/1, kpl/pss, SBR 1 kpl Kumitulppa 010 7/1, kpl/pss, SBR 1 kpl Kumitulppa /1, kpl/pss, SBR 1 kpl Kumitulppa /1, kpl/pss, SBR 1 kpl Kumitulppa / kpl/pss, SBR 1 kpl Kumitulppa /1, kpl/pss, SBR 1 kpl Kumitulppa /1, kpl/pss, SBR 1 kpl Kumitulppa /1, kpl/pss, SBR 1 kpl 43

44 Kumimuottituotteet Tekniset kumit Kumitulpat, runkotulpat ym. Tuotekoodi Tuotenimi Tekninen nimi Tyyppi Yks Kumitulppa /1, kpl/pss, SBR 1 kpl Kumitulppa /1, kpl/pss, SBR 1 kpl Kumitulppa /1, kpl/pss, SBR 1 kpl Kumitulppa / kpl/pss, SBR 1 kpl Kumitulppa / kpl/pss, SBR 1 kpl Kumitulppa / kpl/pss, SBR 1 kpl Kumitulppa / kpl/pss, SBR 1 kpl Kumitulppa / kpl/pss, SBR 4 kpl Kumitulppa / kpl/pss, SBR 4 kpl Kumitulppa / kpl/pss, SBR 4 kpl Kumitulppa / kpl/pss, SBR 4 kpl Kumitulppa / kpl/pss, SBR 4 kpl Kumitulppa 100 6/1, kpl/pss, SBR 6 kpl Kumitulppa 065 7/ kpl/pss, SBR 6 kpl Kumitulppa 070 8/ kpl/pss, SBR 6 kpl Kumitulppa 075 8/ kpl/pss, SBR 6 kpl Kumitulppa / kpl/pss, SBR 6 kpl Kumitulppa /1, kpl/pss, SBR 6 kpl Kumitulppa 055 7/1, kpl/pss, SBR 7 kpl Kumitulppa 105 4/2, kpl/pss, SBR 8 kpl Kumitulppa 110 5/1, kpl/pss, SBR 8 kpl Kumitulppa 115 5/1, kpl/pss, SBR 9 kpl Kumitulppa 130 5/1, kpl/pss, SBR 10 kpl Kumitulppa 120 6/1, kpl/pss, SBR 10 kpl Kumitulppa 140 7/1, kpl/pss, SBR 10 kpl Kumitulppa 145 7/1, kpl/pss, SBR 10 kpl Kumitulppa 125 9/2, kpl/pss, SBR 10 kpl Kumitulppa /1, kpl/pss, SBR 10 kpl Runkotulppa /2-4mm kpl/pss, SBR 3 kpl Runkotulppa /2-4mm kpl/pss, SBR 3 kpl Runkotulppa /2-4mm kpl/pss, SBR 3 kpl Runkotulppa /2-4mm kpl/pss, SBR 3 kpl Runkotulppa /2-4mm kpl/pss, SBR 3 kpl Runkotulppa /2-4mm kpl/pss, SBR 3 kpl Sulkutulppa ,5/1,6 musta PVC 1 kpl Sulkutulppa ,7/1,6 musta PVC 1 kpl Sulkutulppa ,0/1,6 musta PVC 1 kpl Sulkutulppa ,4/1,6 musta PVC 1 kpl Sulkutulppa ,0/1,6 musta PVC 1 kpl Sulkutulppa ,2/1,6 musta PVC 1 kpl Sulkutulppa ,5/1,6 musta PVC 1 kpl 44

45 Tekniset kumit Kumimuottituotteet Kiinnikekumit ja tarvikkeet Kumiköydet Materiaali: Sisus koostuu useista NR-kumilangoista, päällinen polyeteenikudosta Ominaisuudet: Otsonin ja UV-säteilynkestävä Lämmönkesto: C Pakkaus: Muovikela Koko: max.venymä Ø 4,0mm: 125 % Ø 6,0mm: 120 % Ø 8,0mm: 150 % Ø 10,0mm: 130 % Kumiköysi 4mm kangaspinta sin/valk m/kela m Kumiköysi 6mm kangaspinta sin/valk m/kela m Kumiköysi 6mm kangaspinta musta m/kela m Kumiköysi 8mm kangaspinta sin/valk m/kela m Kumiköysi 10mm kangaspinta sin/valk m/kela m Kumiköyden koukut Kumiköyden koukku 4mm kirkas kpl/pss sinkitty teräs kpl Kumiköyden koukku 6mm musta kpl/pss muovipinnoitettu kpl Kumiköyden koukku 8mm musta kpl/pss muovipinnoitettu kpl Kumiköyden koukku 10mm musta kpl/pss muovipinnoitettu kpl 45

46 Kumimuottituotteet Tekniset kumit Taakkapidikkeet Tuote No: , Muovipinnoitetut teräskoukut. Pakkaus:10 kpl / pussi värilajitelmana. Tuote No: haarainen ns. mustekala pituus 4 x 800 mm. Muovipinnoitetut teräskoukut. Tuote No: haarainen esim. polkupyörän taakkatelineelle, pituus 600 mm pituus 4 x 600 mm. Litteä nauha. Muovipinnoitetut teräskoukut. Pakkaus:10 kpl / pussi värilajitelmana Taakkapidike 60cm/4, 4-haarainen kpl/pss värilajitelmana kpl Taakkapidike 50cm kpl/pss värilajitelmana kpl Taakkapidike 80cm kpl/pss värilajitelmana kpl Taakkapidike 80cm/4, 8-haarainen mustekala 10kpl/pss kpl Lavakoukut Materiaali:Ruostumaton teräs H=27, L= H=20, L= Lavakoukku 934 RST pieni kpl Lavakoukku 933 RST iso kpl Konepellinkoukut Materiaali:Säänkestävä EPDM / NR. Metalliosat sinkittyä terästä. Pakkaus:2 kpl / pussi Konepellinkoukku 943 täyd. 60mm (2kpl/pss) kpl Konepellinkoukku 941 täyd.120mm (2kpl/pss) kpl Konepellinkoukku 944 irtok. 60mm kpl Konepellinkoukku 942 irtok.120mm kpl 46

47 Tekniset kumit Kumimuottituotteet Rullakkoremmit Sinkityt teräskoukut. Kumilaatu:SBR / NR Rullakkoremmi 50x600mm kpl Peitekiinnikekumi mm Kumilaatu:Säänkestävä EPDM / NR. Pakkaus:50 kpl / pussi., 300 kpl / ltk Peitekiinnikekumi mm kpl/pss kpl Peitekiinnikekumi mm Kumilaatu:Säänkestävä EPDM / NR. Pakkaus:50 kpl / pussi, 300 kpl / ltk Peitekiinnikekumi mm kpl/pss kpl Peitekiinnikekumi mm Kumilaatu:Säänkestävä EPDM / NR Peitekiinnikekumi mm kpl/ltk kpl 47

48 Kumimuottituotteet Tekniset kumit Peitekiinnikekumi mm Kumilaatu:Säänkestävä EPDM / NR. Pakkaus:50 kpl / pussi, 300 kpl / ltk Peitekiinnikekumi mm kpl/pss kpl Peitekiinnikekumi mm Kumilaatu:Säänkestävä EPDM / NR. Pakkaus:50 kpl / pussi, 300 kpl / ltk Peitekiinnikekumi mm kpl/pss kpl Peitekiinnikekumi mm Kumilaatu:Säänkestävä EPDM / NR. Pakkaus:50 kpl / pussi, 200 kpl / ltk Peitekiinnikekumi mm kpl/pss kpl 48

49 Tekniset kumit Kumimuottituotteet Peitekiinnikekumi mm Kumilaatu:Säänkestävä EPDM / NR Peitekiinnikekumi mm kpl/pss kpl Peitekiinnikekumit Teknikum Kuormapeitteen kiinnityskumit valmistetaan korkeatasoisesta sään- ja otsoninkestävästä mustasta EPDM-kumista ja kestävät näin ollen hyvin myös ulkokäyttöä ja pakkasta Peitekiinnikekumi 30x365 EPDM KIINK365, 25kpl/pss kpl Peitekiinnikekumi 28x355 EPDM KIINK355, 100kpl/pak kpl Peitekiinnikekumi tikapuunauha Kumilaatu: NR/SBR Peitekiinnikekumi 10m/pak , tikapuunauha,10m/rll m 49

50 Kumimuottituotteet Tekniset kumit Peitenasta D1=27, D2=6, H=17 Materiaali: HD Polyeteeni Peitenasta 931 muovia musta kpl/pss kpl Suksitelineen kumi mm Kumilaatu:Säänkestävä EPDM / NR Suksitelineen kumi mm kpl/pss kpl Kumilenkit Kumilenkit ovat ruskeaa luonnonkumia. Niitä on saatavilla useita eri kokoja. Toimituserämme ovat 1, 5 tai 10 kg:n tukkupakkauksia. Mitat: halkaisijamittoja, paitsi jumppakuminauhat mitattuna litteänä Kumilenkki NR 13x15x1mm beige 1kg/pak kg Kumilenkki NR 19x21x1mm beige 1kg/pak kg Kumilenkki NR 25x27x1mm beige 1kg/pak kg Kumilenkki NR 38x40x1mm beige 1kg/pak kg Kumilenkki NR 50x52x1mm beige 1kg/pak kg Kumilenkki NR 75x77x1mm beige 1kg/pak kg Kumilenkki NR 38x40x2mm beige 1kg/pak kg Kumilenkki NR 50x52x2mm beige 1kg/pak kg Kumilenkki NR 50x52x4mm beige 1kg/pak kg Kumilenkki NR 63x65x2mm beige 1kg/pak kg Kumilenkki NR 75x77x4mm beige 1kg/pak kg Kumilenkki NR 38x41x8mm beige 1kg/pak kg Kumilenkki NR 50x53x8mm beige 1kg/pak kg Kumilenkki NR 63x66x8mm beige 1kg/pak kg Kumilenkki NR 75x78x9mm beige 1kg/pak kg 50

51 Tekniset kumit Kumimuottituotteet Kumilenkit Kumilenkki NR 100x104x10mm beige 1kg/pak kg Kumilenkki NR 125x129x10mm beige 1kg/pak kg Kumilenkki NR 150x154x10mm beige 1kg/pak kg Jumppakuminauha kevyt 250x10x2,4mm punainen 20kpl/pak kpl Jumppakuminauha medium 250x15x2,4mm vihreä 20kpl/pak kpl Muottituotteet muut PVC-napit Muovinapit on valmistettu PVC muovista. Niitä on saatavilla harmaina, valkoisina ja mustina koosta ja mallista riippuen. Muovinappeja voidaan käyttää muun muassa estämään hankausta tai tukkimaan reikiä. Reiälliset mallit voidaan kiinnittää napin läpi ruuvilla PVC-nappi 270/ musta 100kpl/pak kpl PVC-nappi 270/ valkoinen 100kpl/pak kpl PVC-nappi 270/ harmaa 100kpl/pak kpl PVC-nappi 8700H harmaa 100kpl/pak kpl PVC-nappi 20850H harmaa 100kpl/pak kpl Oven puskurit Oven puskurit estävät ovea törmäästä seinään Ne voidaan pultata läpi lattiaan tai seinään tai asettaa tankoon Mitat: halkaisija x korkeus mm Oven puskuri x24 harmaa 100kpl/pak, SBR kpl Oven puskuri 12936HTP 41x39 harmaa 100kpl/pak, PVC kpl 51

52 Kumimuottituotteet Tekniset kumit Ovenpainikkeen puskurit Ovenpainikkeen puskurit on tarkoitettu oven kahvaan vaimentamaan törmäystä seinään. Saatavilla on kahta eri mallia joko pyöreällä tai soikealla reiällä. Väri kirkas. Tukkupakkauksen koko on 500 kpl Ovenpainikkeen puskuri kirk. 500kpl/pak, PVC pyöreä reikä kpl Ikkuna ja ovikiilat Ikkunan ja oven kiilat on valmistettu harmaasta PVC-muovista. Ne on tarkoitettu kiilaamaan ikkunoita ja ovia auki Ikkuna ja ovikiila 12935HTP harmaa 200kpl/pak, 110x28mm, PVC kpl Viemärinavaaja Viemärinaukaisimia voidaan käyttää lavuaarin viemärin aukaisemiseen. Ne valmistetaan EPDM-kumista. Varsi on puuta Viemärin avaaja harmaa halk.143mm , 10kpl/pak, EPDM kpl 52

53 Tekniset kumit Kumimuottituotteet Telakkatassut Telakkatassuja käytetään suojana ja eristimenä kovien tukipintojen/tuettavien laitteiden välissä (mm. veneiden telakoinnissa) Väri: vaaleanharmaa Telakkatassu 250x250x30 KJ-72/77630 kpl Muut muottituotteet Muut muottituotteet Kumiholkki 23,5/11 X kpl Kaapelinsuojus Kaapelinsuojus KA kpl Solukumilevy EPDM ilman liimaa ENA50 on umpisoluinen EPDM-solukumitiiviste. Tuote on liimaton. Käytetään yleistiivisteenä kun halutaan vesitiiveyttä. Tekniset tiedot: Lämpötilakestävyys: solukumi: -40 C C Suositeltava asennuslämpötila: +5 C C Kovuus: Sh (00) Kokoonpainuvuus: 25 % (45 KPa) Solukumilevy EPDM 3mm musta 3 x 1000 x mm m Solukumilevy EPDM 5mm musta 5 x 1000 x mm m Solukumilevy EPDM 8mm musta 8 x 1000 x mm m Solukumilevy EPDM 10mm musta 10 x 1000 x mm m Solukumilevy EPDM 15mm musta 15 x 1000 x mm m2 53

54 Muotonauhat Tekniset kumit Muotonauhat Sienikuminauhat CR 55 Sienikuminauhat NR 56 Sienikuminauhat muut 57 Solukuminauhat 57 Solusilikoninauhat 61 Solusilikoninauhat liimalliset 61 Silikoninauhat 62 Muotoprofiilit, Muotonauhat 63 Pyörönauhat 69 Laituripuskurit 70 Reunasuojanauhat 70 Muut nauhat 77 Silikonitiivisteet 77 Liimalliset nauhat muut 79 54

55 Tekniset kumit Muotonauhat Sienikuminauhat CR Sienikuminauha CR neliö ja kantikas Kumilaatu: CR Kovuus: 15 ShA +/-5 Tiheys: 0,55 g/cm3 +/-10 % Pakkasenkesto: -35 C Vetolujuus: 1,1 N/mm Sienikuminauha CR 10X10 100m/pak tummanharmaa m Sienikuminauha CR 10X15 50m/pak tummanharmaa m Sienikuminauha CR 10X20 50m/pak tummanharmaa m Sienikuminauha CR 10X30 25m/pak tummanharmaa m Sienikuminauha CR 10X40 25m/pak tummanharmaa m Sienikuminauha CR 15X15 50m/pak tummanharmaa m Sienikuminauha CR 15X20 25m/pak tummanharmaa m Sienikuminauha CR 15X25 25m/pak tummanharmaa m Sienikuminauha CR 20X20 25m/pak tummanharmaa m Sienikuminauha CR pyöreä Hyvä kulumiskestävyys Hyvä otsonin kestävyys Hyvä repäisylujuus Kestää hyvin roiske öljyjä ja liuottimia Ei ylläpidä palamista Sienikuminauha CR pyöreä D 5 300m/pak musta m Sienikuminauha CR pyöreä D 6 300m/pak musta m Sienikuminauha CR pyöreä D 8 300m/pak musta m Sienikuminauha CR pyöreä D m/pak musta m Sienikuminauha CR pyöreä D m/pak musta m Sienikuminauha CR pyöreä D 15 50m/pak musta m 55

56 Muotonauhat Tekniset kumit Sienikuminauhat NR Sienikuminauha NR neliö ja kantikas Kumilaatu: NR Kovuus: 15 ShA +/-5 Tiheys: 0,40 g/cm3 +/-10 % Pakkasenkesto: -40 C Vetolujuus: 1,0 N/mm Sienikuminauha NR 3X25 50m/pak vaaleanharmaa m Sienikuminauha NR 4X20 50m/pak vaaleanharmaa m Sienikuminauha NR 5X10 100m/pak vaaleanharmaa m Sienikuminauha NR 8X8 100m/pak vaaleanharmaa m Sienikuminauha NR 10X10 100m/pak vaaleanharmaa m Sienikuminauha NR 10X15 50m/pak vaaleanharmaa m Sienikuminauha NR 10X20 25m/pak vaaleanharmaa m Sienikuminauha NR 10X30 25m/pak vaaleanharmaa m Sienikuminauha NR 10X60 25m/pak vaaleanharmaa m Sienikuminauha NR 15X25 25m/pak vaaleanharmaa m Sienikuminauha NR 20X20 25m/pak vaaleanharmaa m Sienikuminauha NR pyöreä Kumilaatu: NR Kovuus: 15 ShA +/-5 Tiheys: 0,40 g/cm3 +/-10 % Pakkasenkesto: -40 C Vetolujuus: 1,0 N/mm Sienikuminauha NR mm hahlolla 50m/pak vaaleanharmaa m Sienikuminauha NR D 6 100m/pak vaaleanharmaa m Sienikuminauha NR D 8 100m/pak vaaleanharmaa m Sienikuminauha NR D m/pak vaaleanharmaa m Sienikuminauha NR D m/pak vaaleanharmaa m Sienikuminauha NR D 15 50m/pak vaaleanharmaa m 56

57 Tekniset kumit Muotonauhat Sienikuminauhat muut Sienikumi P-nauha EPDM Tuotenimike:P-sienikuminauha Materiaali:EPDM ShA 25±5 Väri(t):Musta Pakkauskoko:50m Sienikumi P-nauha EPDM SM533 50m/pak (20119) ei väestönsuojiin m Solukuminauhat Solukuminauhat CR neliö tai kantikas Hyvä kulumiskestävyys Hyvä otsonin kestävyys Hyvä repäisylujuus Kestää hyvin roiske öljyjä ja liuottimia Ei ylläpidä palamista Solukuminauha CR 6x6mm 100m/pak m Solukuminauha CR 10x5mm 100m/pak m Solukuminauha CR 10x10mm 100m/pak m Solukuminauha CR 15x7mm 100m/pak m Solukuminauha CR 15x10mm 100m/pak m Solukuminauha CR 20x5mm 100m/pak m Solukuminauha CR 20x10mm 50m/pak m Solukuminauha CR 20x15mm 50m/pak m Solukuminauha CR 20x20mm 50m/pak m Solukuminauha CR 25x15mm 50m/pak m Solukuminauha CR 30x5mm 100m/pak m Solukuminauha CR 30x10mm 50m/pak m Solukuminauha CR 40x10mm m/pak m 57

58 Muotonauhat Tekniset kumit Solukuminauhat EPDM neliö tai kantikas -Erinomaiset kylmä- ja lämpöominaisuudet -Vettähylkivä -Omaa hyvät jäännöspuristuma- ja vanhenemisarvot -Pehmeä ja myötäilevä -Otsoni- ja UV-säteilyn kestävä -Valmistettu mustasta EPDM solukumista Solukuminauha EPDM 10x10mm 100m/pak,200m/ltk m Solukuminauha EPDM 15x10mm 2x100m/pak 2:lla reijällä m Solukuminauha EPDM 20x10mm 100m/pak 2:lla reijällä m Solukuminauha EPDM 40x10mm 75m/pak m Solukuminauha EPDM 15x15mm 100m/pak 4:llä reijällä m Solukuminauha EPDM 20x15mm 100m/pak 4:llä reijällä m Solukuminauha EPDM 20x20mm 100m/pak m Solukuminauhat EPDM pyöreä -Erinomaiset kylmä- ja lämpöominaisuudet -Vettähylkivä -Omaa hyvät jäännöspuristuma- ja vanhenemisarvot -Pehmeä ja myötäilevä -Otsoni- ja UV-säteilyn kestävä -Valmistettu mustasta EPDM solukumista Solukuminauha EPDM pyöreä D 3 100m/kieppi/1000m/ltk m Solukuminauha EPDM pyöreä D 4 100m/kieppi/2000m/ltk m Solukuminauha EPDM pyöreä D 5 100m/kieppi/800m/ltk m Solukuminauha EPDM pyöreä D 6 100m/kieppi/900m/ltk m Solukuminauha EPDM pyöreä D 8 100m/kieppi/400m/ltk m Solukuminauha EPDM pyöreä D m/kieppi/200m/ltk m Solukuminauha EPDM pyöreä D m/kieppi/200m/ltk m 58

59 Tekniset kumit Muotonauhat Solukumi P-nauhat EPDM -Erinomaiset kylmä- ja lämpöominaisuudet -Vettähylkivä -Omaa hyvät jäännöspuristuma- ja vanhenemisarvot -Pehmeä ja myötäilevä -Otsoni- ja UV-säteilyn kestävä -Valmistettu mustasta EPDM solukumista Solukumi P-nauha EPDM 20x12x2mm x50m/pak,500m/ltk m Solukumi P-nauha EPDM 27x17x3,5mm m/pak,150m/ltk m Solukumi P-nauha EPDM 40x25x3,5mm m/pak,75m/ltk m Solukumi P-nauha EPDM 55x35x4mm m/pak, 60m/ltk m Solukumi P-nauha EPDM 70x50x5mm m/pak,140m/ltk m Solukuminauha EPDM nuoli -Erinomaiset kylmä- ja lämpöominaisuudet -Vettähylkivä -Omaa hyvät jäännöspuristuma- ja vanhenemisarvot -Pehmeä ja myötäilevä -Otsoni- ja UV-säteilyn kestävä -Valmistettu mustasta EPDM solukumista Solukuminauha EPDM nuoli 18x21 25m/pak m Väestönsuoja ovitiiviste CR Materiaali: Solukumi kloropreeni (CR) itsestään sammuva Väestönsuoja ovitiiviste solukumi P-nauha CR,50m/pak m 59

60 Muotonauhat Tekniset kumit Solukuminauha EPDM liimalla Umpisoluinen, rikkivapaa EPDM-solukumitiiviste lasikuituvahvisteisella verkolla ja liuotinvapaalla, akryylipohjaisella liimalla. Verkkovahvisteinen liima estää venymisen asennettaessa. Käytetään mm. lasitusnauhana, uratiivisteenä, luukkujen ja ovien tiivistykseen sekä yleistiivisteenä kun halutaan vesitiivis liitos. Suositeltava asennuslämpötila: +5 C C Lämpötilan kesto: Solukumi: - 40 C + 95 C, lyhytaik C, Liima: -40.C +100 C Kovuus: 50 +/- 5 Sh 00, Kokoonpainuvuus: 25 % (35KPa) Paloluokitus: MVSS FIAT Väri: musta Solukuminauha EPDM 2x6 400m/kela, liimalla m Solukuminauha EPDM 2x8 300m/kela, liimalla m Solukuminauha EPDM 2x10 25m/rll, liimalla m Solukuminauha EPDM 2x15 25m/rll, liimalla m Solukuminauha EPDM 2x20 150m/rll, liimalla m Solukuminauha EPDM 2x50 25m/rll, liimalla m Solukuminauha EPDM 3x8 200m/kela, liimalla m Solukuminauha EPDM 3x10 200m/kela, liimalla m Solukuminauha EPDM 3x15 25m/rll, liimalla m Solukuminauha EPDM 3x15 125m/kela, liimalla m Solukuminauha EPDM 3x20 25m/rll, liimalla m Solukuminauha EPDM 3x30 25m/rll, liimalla m Solukuminauha EPDM 3x40 25m/rll, liimalla m Solukuminauha EPDM 3x50 25m/rll, liimalla m Solukuminauha EPDM 4x8 175m/kela, liimalla m Solukuminauha EPDM 4x15 20m/rll, liimalla m Solukuminauha EPDM 4x20 50m/kela, liimalla m Solukuminauha EPDM 5x8 120m/kela, liimalla m Solukuminauha EPDM 5x10 100m/kela, liimalla m Solukuminauha EPDM 5x15 15m/rll, liimalla m Solukuminauha EPDM 5x15 60m/kela, liimalla m Solukuminauha EPDM 5x20 20m/rll, liimalla m Solukuminauha EPDM 5x25 15m/rll, liimalla m Solukuminauha EPDM 5x30 15m/rll, liimalla m Solukuminauha EPDM 5x40 15m/rll, liimalla m Solukuminauha EPDM 6x10 80m/kela, liimalla m Solukuminauha EPDM 6x19 10m/rll liimalla m Solukuminauha EPDM 6x40 10m/rll, liimalla m Solukuminauha EPDM 8x10 50m/kela, liimalla m Solukuminauha EPDM 8x15 10m/rll, liimalla m Solukuminauha EPDM 8x20 10m/rll, liimalla m Solukuminauha EPDM 10x10 40m/kela, liimalla m Solukuminauha EPDM 10x15 10m/rll, liimalla m Solukuminauha EPDM 10x15 10m/rll, liimalla m Solukuminauha EPDM 10x20 10m/rll, liimalla m Solukuminauha EPDM 10x20 14m/kela, liimalla m Solukuminauha EPDM 10x30 10m/rll, liimalla m Solukuminauha EPDM 10x40 10m/rll, liimalla m Solukuminauha EPDM 15x15 10m/rll, liimalla m Solukuminauha EPDM 15x30 10m/rll, liimalla m Solukuminauha EPDM 15x40 10m/rll, liimalla m 60

61 Tekniset kumit Muotonauhat Solusilikoninauhat Solusilikoninauha neliö ja kantikas Solusilikoninauha neliö ja kantikas Myrkytön, otsonin- ja uv-säteilyn kestävä, suljettu solu Tiheys: 250+/- 60kg/m3 Lämpötila-alue: -50 C +200 C Solusilikoninauha 5X10mm x 20m valkoinen m Solusilikoninauha 5X20mm x 20m valkoinen m Solusilikoninauha 5X30mm x 20m valkoinen m Solusilikoninauha 10X10mm x 20m valkoinen m Solusilikoninauha 10X15mm x 20m valkoinen m Solusilikoninauha 10X20mm x 20m valkoinen m Solusilikoninauha 15X15mm x 20m valkoinen m Solusilikoninauha 15X20mm x 20m valkoinen m Solusilikoninauha 20X20mm x 20m valkoinen m Solusilikoninauha 25X20mm x 20m valkoinen m Solusilikoninauhat liimalliset Solusilikoninauhat neliö ja kantikas Solusilikoninauhat liimalliset Myrkytön, otsonin- ja uv-säteilyn kestävä, suljettu solu Lämpötila-alue: -40 C +120 C Solusilikoninauha 15x12mm x 10m valkoinen liimalla m Solusilikoninauha 15x15mm x 10m valkoinen liimalla m Solusilikoninauha 35x4mm x 10 m valkoinen liimalla m Solusilikoninauha 30x25mm x 10m punaruskea liimalla 2 reiällä m 61

62 Muotonauhat Tekniset kumit Silikoninauhat Silikoninauha neliö ja kantikas Korkealuokkaisesta silikonista valmistettuja nelikulma ja suorakaidenauhoja esim. lääketieteellis-teknisiin ja elintarvikekäyttöihin. Nauhojen kovuus on Shore ja ne kestävät kuumaa ilmaa +250 C ja höyrysterilointia +135 C = 2,2-2,5 baria. Lääke- ja elintarvikekäytön osalta nauhat täyttävät FDA:n ja BGA:n vaatimukset. Väri on läpikuultava Silikoninauha 4x4 mm FDA 25m/pak m Silikoninauha 6x6mm FDA 25m/pak m Silikoninauha 8x8mm FDA 25m/pak m Silikoninauha 10x10mm FDA 25m/pak m Silikoninauha 20x5mm FDA 25m/pak m Silikoninauha 20x10mm FDA 25m/pak m Silikoninauha pyöreä Korkealuokkaisesta silikonista valmistettuja pyörönauhoja esim. lääketieteellisteknisiin ja elintarvikekäyttöihin. Nauhojen kovuus on Shore ja ne kestävät kuumaa ilmaa +250 C ja höyrysterilointia +135 C. Lääke- ja elintarvikekäytön osalta nauhat täyttävät FDA:n ja BGA:n vaatimukset. Väri on läpikuultava Silikoninauha D 3mm FDA 25m/pak m Silikoninauha D 4mm FDA 25m/pak m Silikoninauha D 5mm FDA 25m/pak m Silikoninauha D 6mm FDA 25m/pak m Silikoninauha D 8mm FDA 25m/pak m Silikoninauha D 10mm FDA 25m/pak m Silikoninauha D 12mm FDA 25m/pak m 62

63 Tekniset kumit Muotonauhat Muotoprofiilit U-nauha tasaisella pohjalla Valmistettu mustasta EPDM massiivikumista Mitat: A / B / C Materiaalilla on hyvät kylmä- ja lämpöominaisuudet Otsoni ja UV-säteilyn kestävä U-nauha EPDM 70ShA musta tasainen pohja 5/7/3 50m/pak m U-nauha EPDM 70ShA musta tasainen pohja 5/7/2 50m/pak m U-nauha EPDM 70ShA musta tasainen pohja 6,5/7/4 50m/pak m U-nauha EPDM 70ShA musta tasainen pohja 8/10/4 50m/pak m U-nauha EPDM 70ShA musta tasainen pohja 8/11/5 50m/pak m U-nauha EPDM 70ShA musta tasainen pohja 8/11/6 50m/pak m U-nauha EPDM 70ShA musta tasainen pohja 12/12/7 50m/pak m U-nauha EPDM 70ShA musta tasainen pohja 12/20/6 25m/pak m U-nauha EPDM 70ShA musta tasainen pohja 8/16/4 50m/pak m U-nauha pyöreällä pohjalla Valmistettu mustasta EPDM massiivikumista Mitat: A / B / C Materiaalilla on hyvät kylmä- ja lämpöominaisuudet Otsoni ja UV-säteilyn kestävä U-nauha EPDM 70ShA musta pyöreä pohja 6,5/12,5/3,5 50m/pak m U-nauha EPDM 70ShA musta pyöreä pohja 10/18/7 50m/pak m U-nauha EPDM 70ShA musta pyöreä pohja 7,5/17,5/4,5 50m/pak m U-nauha EPDM 70ShA musta pyöreä pohja 5,5/8/2,5 50m/pak m U-nauha EPDM 70ShA musta pyöreä pohja 7,5/13,5/5,5 50m/pak m 63

64 Muotonauhat Tekniset kumit Jätepuristimen P-tiiviste Materiaali: EPDM 70ShA ± Jätepuristimen P-tiiviste 50x25x2, EPDM 70 Shore 50m/kieppi m Lasitusnauhat Tuotenimike: Lasitusnauha Materiaali: EPDM ShA 70±5 Väri(t): Musta Mitat: A / B / C / D / E Muotonauha EPDM ,50m/pak, 4,5/21/2,5/16/7 m Muotonauha EPDM , 25m/pak 5/27/3/19/7 m Muotonauha EPDM , 25m/pak, 5/23/5/19/6 m Muotonauha EPDM , 25m/pak, 6/21/2,5/17/7,5 m Painelistat Tuotenimike: Painelista Materiaali: EPDM ShA 60±5 Väri(t): Musta Mitat: A / B / C / D / E Muotonauha EPDM 25m/pak 4-5/31/4-6/23/5 m Muotonauha EPDM 25m 2-3/31,5/4-6/23,5/4-5 m Muotonauha EPDM 25m/pak,3-4/32/10-12/28/5 m Muotonauha EPDM 25m/pak. 6/32/12/32/6 m 64

65 Tekniset kumit Muotonauhat Kiilanauhat lasitus- ja painelistoihin Tuotenimike:Kiilanauha Materiaali:EPDM ShA 70±5 Väri(t):Musta Muotonauha EPDM , 100m/pak, kumikiila m Venelista Tuotenimike:Venelista Materiaali:EPDM ShA 70±5 Väri(t):Musta Pakkauskoko:25m Muotonauha SM491 25m/pak EPDM venelista m Putkitiiviste nuolijalalla Tiivistysnauhat ura-asennukseen EPDM massiivikumista O-nauha jalalla D=9,5 musta m/pak m O-nauha jalalla D=7,5 musta m/pak m 65

66 Muotonauhat Tekniset kumit Putkitiiviste Tuotenimike:Putkitiiviste Materiaali:EPDM ShA 70±5 Väri(t):Musta O-nauha D=6,5mm , 100m/pak m Ovitiiviste U-malli Tuotenimike:Ovitiiviste Materiaali:EPDM ShA 70±5 Väri(t):Musta Muotonauha SM583 32x33mm 25m/pak EPDM U-ovitiiviste m Jääkaapin ovitiiviste Harmaa silikoni Kovuus 60 ± 5 ShA Jääkaapin ovitiiviste harmaa , 25m/pak m 66

67 Tekniset kumit Muotonauhat Elementtisaumanauha/laahuskuminauha Valmistettu mustasta massiivisesta EPDM kumista, kovuus 60 ± 5 Shore. Käytetään elementtisaumauksessa sekä esim. laahusnauhana autotallinovissa Saumanauha EPDM 30x m/pak, 30m/kieppi m Saumanauha EPDM 40x m/pak, 30m/kieppi m Saumanauha EPDM 50x m/pak, 30m/kieppi m Saumanauha EPDM 60x m/pak, 30m/kieppi m Kiinnityspannan alusnauha Materiaali : TPE, roiskeöljyn sietävä Kovuus : 60 ±5 sha Väri : Musta Kieppipituus : 25 m Soveltuvuus : Polttoainesäiliöiden, laatikoiden yms. kiinnityspannan alusnauha Muotonauha L=55mm, 25m/kieppi tankinkiinnitysnauha m Muotonauha L=45mm, 25m/kieppi tankinkiinnitysnauha m Muotonauha L=35mm, 25m/kieppi tankinkiinnitysnauha m P-nauhat Tuotenimike: P-nauha Materiaali: EPDM ShA 70±5 Mitat: A / B / C / D / E Materiaalilla on hyvät kylmä- ja lämpöominaisuudet Otsoni ja UV-säteilyn kestävä Tuotekoodi Tuotenimi Tekninen nimi Tyyppi Yks P-nauha EPDM m/pak.1,5/28/12/7,5 1 m P-nauha EPDM m/pak 1,5/33/7/3 1 m P-nauha EPDM m/pak 2/12/6,5/3 1 m P-nauha EPDM m/pak 1,5/1,5/20/7/10 2 m P-nauha EPDM m/pak. 1,5/31/12/9 3 m P-nauha EPDM m/pak 2/13,5/12/7 3 m P-nauha EPDM m/pak 4/14,5/15,5/7,5 3 m P-nauha EPDM m/pak 1,5/21/1,5/12/10 4 m 67

68 Muotonauhat Tekniset kumit P-nauha itseliimautuva Itseliimautuva, EPDM-solukumia, 3-5 mm:n rakoihin P-nauha 9x5,5/ 2x50m/rll valkoinen itseliimautuva rll P-nauha 9x5,5/1x100 valkoinen itseliimautuva m P-nauha 9x5,5 2x3m/rll valkoinen itseliimautuva rll P-nauha 9x5,5 2x50m/rll ruskea itseliimautuva rll P-nauha 9x5,5/1x100 ruskea itseliimautuva m P-nauha 9x5,5 2x3m/rll ruskea itseliimautuva rll P-nauha 9x5,5/1x100 musta itseliimautuva m P-nauha 9x5,5 4x6m/rll ruskea itseliimautuva rll P-nauha 9x5,5 4x6m/rll valkoinen itseliimautuva rll K-nauha itseliimautuva Itseliimautuva, EPDM-solukumia, 2-3,5 mm:n rakoihin Kruununauha 9x4mm/100m, ruskea itseliimautuva m K-nauha 9x4mm/6 m valkoinen itseliimautuva rll K-nauha 9x4mm/2x50 valkoinen itseliimautuva rll K-nauha 9x4mm/6 m ruskea itseliimautuva rll K-nauha 9x4mm/24m valkoinen itseliimautuva rll 68

69 Tekniset kumit Muotonauhat Pyörönauhat Pyörönauhat CR Materiaali: Neopreeni ShA 60±5 Väri: Musta Pyörönauha CR D 5 massiivikumi m/pak m Pyörönauha CR D 6 massiivikumi m/pak m Pyörönauha CR D 8 massiivikumi m/pak m Pyörönauha CR D 10 massiivikumi m/pak m Pyörönauhat NBR Hyvä öljy- ja bensiinikestävyys Pyörönauha NBR D 4 massiivikumi , 100m/pak m Pyörönauha NBR D 8 massiivikumi , 50m/pak m Pyörönauha NBR D10 massiivikumi , 50m/pak m Pyörönauhat EPDM Tuotenimike:Pyörönauha Materiaali:EPDM ShA 60±5 Väri(t):Musta Pyörönauha EPDM D 6 massiivikumi ,100m/pak m Pyörönauha EPDM D 8 massiivikumi , 100m/pak m Pyörönauha EPDM D 10 massiivikumi , 50m/pak m 69

70 Muotonauhat Tekniset kumit Laituripuskurit Laituripuskurit Suojapuskuri esim. veneiden, kuorma-autojen tai lastausramppien suojaamiseen Materiaali: EPDM 70ShA Mittojen selitykset: 94x114/61x68mm 3,5m 50x80/30x54mm 5m korkeus/leveys/keskireiän korkeus/keskireiän leveys/puskurin toimituspituus Laituripuskuri 33x46/20,5x30mm 5m EPDM 70ShA,100m/pak m Laituripuskuri 50x80/30x54mm 5m EPDM 70ShA m Laituripuskuri 94x112 3,5m EPDM 70ShA m Reunasuojanauhat Reunasuojanauha tiivisteosa sivussa PVC/EPDM 10/9,5/7 Metallirunkoinen tiivistenauha Vettä hylkiviä Omaa hyvät jäännöspuristuma- ja vanhenemisarvot Pehmeitä ja myötäileviä Otsoni- ja UV-säteilyn kestäviä Lämmön kesto: C Väri: musta Reunasuojanauha EPDM kiristysalue 1-2mm L=25m m 70

71 Tekniset kumit Muotonauhat Reunasuojanauha tiivisteosa sivussa PVC/EPDM 14,5/15 Materiaali: Runko-osa metallivahvisteinen PVC, tiivisteosa EPDM solukumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha PVC/EPDM 14,5/15mm A mm mst 50m/kieppi m Reunasuojanauha tiivisteosa sivussa PVC/EPDM 18,5/21 Metallirunkoinen reunasuojanauha Materiaali : Runko-osa PVC, tiivisteosa EPDM solukumi Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 18,5/21mm A mm mst 50m/kieppi m Reunasuojanauha tiivisteosa sivussa EPDM 14/18,4 Materiaali : Runko-osa EPDM massiivikumia, tiivisteosa EPDM solukumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 14/18,4mm A1 520E 1-2,5mm mst 2x50m/laat m 71

72 Muotonauhat Tekniset kumit Reunasuojanauha tiivisteosa sivussa EPDM 14/23 Metallirunkoinen reunasuojanauha Materiaali : Runko-osa EPDM massiivikumia, tiivisteosa EPDM solukumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 14/23mm mst 25m/kieppi m Reunasuojanauha tiivisteosa sivussa EPDM 15/24 Metallirunkoinen reunasuojanauha Materiaali : Runko-osa EPDM massiivikumia, tiivisteosa EPDM solukumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 15/24 mm mm mst 25m/kieppi m Reunasuojanauha tiivisteosa sivussa EPDM 15/26 Metallirunkoinen reunasuojanauha Materiaali : Runko-osa EPDM massiivikumia, tiivisteosa EPDM solukumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 15/16mm A mm mst 25m/kieppi m Reunasuojanauha EPDM 15/16mm A mm mst 25m/kieppi m 72

73 Tekniset kumit Muotonauhat Reunasuojanauha tiivisteosa päällipuolella PVC/EPDM 10/12/22 Metallirunkoinen tiivistenauha, väri musta Reunasuojanauha EPDM kiristysalue 1-4mm 25m/kieppi m Reunasuojanauha tiivisteosa päällipuolella PVC/EPDM 21/10 Metallirunkoinen reunasuojanauha Materiaali: Runko-osa PVC, tiivisteosa EPDM solukumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 21/10/9mm A mm mst 50m/kieppi m Reunasuojanauha tiivisteosa päällipuolella EPDM 11/13/60 Metallirunkoinen reunasuojanauha Reunasuojanauha EPDM kiristysalue 1-3mm L=25m m 73

74 Muotonauhat Tekniset kumit Reunasuojanauha tiivisteosa päällipuolella EPDM 27,3/8,7mm Metallilankavahvisteinen reunasuojanauha Materiaali : Runko-osa EPDM massiivikumia, tiivisteosa EPDM massiivikumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 27,3/8,7mm A mm mst 2x50m/laat m Reunasuojanauha tiivisteosa päällipuolella EPDM 32/14 Metallilankavahvisteinen reunasuojanauha Materiaali : Runko-osa EPDM massiivikumia, tiivisteosa EPDM solukumia Kiristysalue kuvaa reunasuojanauhalle soveltuvaa ainesvahvuutta Reunasuojanauha EPDM 32/14/20mm A mm mst 51m/kieppi m U-reunasuojanauha PVC 9,5/6,5mm Metallirunkoinen reunasuojanauha Käyttölämpötila: -25 C +70 C UV-säteilyn kestävä U-alueen kovuus: 78 +/-5 ShA U-reunasuojanauha PVC 9,5/6,5mm A mm mst 100m/kieppi m 74

75 Tekniset kumit Muotonauhat U-reunasuojanauha PVC 13/10mm Metallirunkoinen reunasuojanauha U-reunasuojanauha PVC 13/10mm A mm mst 100m/kieppi m U-reunasuojanauha PVC 14,5/10mm Metallirunkoinen reunasuojanauha U-reunasuojanauha PVC 14,5/10mm A mm mst 100m/kieppi m U-reunasuojanauha PVC 16/11mm Metallirunkoinen reunasuojanauha U-reunasuojanauha PVC 16/11mm A1 024/4 2-4mm mst 100m/kieppi m U-reunasuojanauha PVC 16/11mm A1 024/6 4-6mm mst 100m/kieppi m 75

76 Muotonauhat Tekniset kumit U-reunasuojanauha PVC 17/10mm Metallirunkoinen reunasuojanauha U-reunasuojanauha PVC 17/10mm A mm mst 100m/kieppi m U-Reunausojanauha 14/9/3 valkoinen PVC-pinnoitus, teräsrunko Reunansuojanauha 14/9mm valkoinen kiristysalue 1-3mm L=50m m U-reunasuojanauha 17/9/3 valkoinen PVC-pinnoitus, teräsrunko Reunansuojanauha 17/9mm valkoinen kiristysalue 1-3mm L=50m m 76

77 Tekniset kumit Muotonauhat U-Reunasuojanauha EPDM 14/10/3mm EPDM-kumi, teräsrunko Väri: musta Reunasuojanauha EPDM 14/10 1-3mm L=50m m Muut nauhat Autotallin ovitiiviste Autotallin oven alareunaan Mustaa EPDM-kumia 2,5 m:n pakkauksessa mukana kiinnitysnaulat Autotallin ovitiiviste 30x3mm 2,5m /ltk kpl Autotallin ovitiiviste 33x3mm m/vyyhti m Silikonitiivisteet Silikoni P-tiivisteet tyyppi T101 Materiaali: Silikoni ShA 60±5 Väri: valkoinen, tilauksesta muut värit Silikoni P-tiiviste 7 mm Silikoni P-tiiviste T101/7 valk 2x50m kela m 77

78 Muotonauhat Tekniset kumit Silikoni P-tarratiivisteet tyyppi T101 Materiaali: Silikoni ShA 65ShA Käyttölämpötila: -50 C.+180 C Säänkestävä Rajoitettu kemikaalien kesto Väri(t):Valkoinen tai ruskea. Tilauksesta muut värit Silikoni P-tarratiiviste 7 mm Pakkaus: 100 m/kela Silikoni tarratiiviste T101/7T rus 2x50m kela m Silikoni tarratiiviste T101/7T valk 2x50m kela m Silikoni uratiiviste Uraan asennettava tiiviste. Sopii sekä karmi- että puite tiivisteeksi. Materiaali: Silikoni Sh Kestävyys: Erittäin hyvä otsonin- ja uv-säteilyn kestävä Lämpötila käyttöalue: C Tiiviste toimitetaan pintakäsiteltynä Silikoni O-nauha jalalla D10mm valk m/pak m Silikoni uratiivisteet tyyppi T104 Materiaali: Silikoni ShA 70 Käyttölämpötila: -50 C.+180 C Säänkestävä Rajoitettu kemikaalien kesto Värit: valkoinen, ruskea ja musta, tilauksesta muut värit Huom! Tarkoitettu 3mm uraan asennettavaksi Silikoni uratiiviste 8 mm Värit: ruskea, valkoinen, musta Silikoni uratiiviste 10 mm Värit: ruskea, valkoinen Silikoni uratiiviste T104/8 ruskea 100m kela m Silikoni uratiiviste T104/8 valk 100m kela m Silikoni uratiiviste T104/10 ruskea 100m kela m Silikoni uratiiviste T104/10 valk 100m kela m 78

79 Tekniset kumit Muotonauhat Silikoni uratiivisteet tyyppi T Silikoni uratiiviste T104/8 musta 100m kela m Liimalliset nauhat muut Tiivistenauhat sileä Valmistettu EPDM solukumista, alhainen vedenimeytyminen. Käytetään esim. pohjalistan tiivisteenä, ikkunatiivisteenä, tärinänvaimentimena ja ääneneristäjänä. Helppo asentaa teipin ansiosta. EPDM-kumin lämmönkesto n C Liiman lämmönkesto n. +65 C Tiivistenauha sileä 8x2 liimalla musta 200m/rll EPDM soluk. m Tiivistenauha sileä 8x2 va liimalla valk. 200m/rll EPDM soluk. m Tiivistenauha sileä 8x3 liimalla musta 100m/rll EPDM soluk. m Tiivistenauha sileä 8x4 liimalla musta 100m/rll EPDM soluk. m Tiivistenauha sileä 10x2 liimalla musta 200m/rll EPDM soluk. m Tiivistenauha sileä 10x3 liimalla musta 100m/rll EPDM soluk. m Tiivistenauha sileä 10x4mm liimalla musta 100m/rll EPDM soluk. m Tiivistenauhat W-profiili Valmistettu EPDM-solukumista. Erinomaiset kylmä-, lämpö- ja vanhenemisominaisuudet. Rihlapinnalla saavutetaan monipistetiiveys. Umpisoluinen, kalvomainen pinta. Pehmeä ja myötäilevä, helppo asentaa. Lasikuituvahvisteinen 2-komponenttiteippi. Trelleborgin lasitusnauhat ovat MTK:n hyväksymiä esim. eristyslasien lasitukseen. Voidaan käyttää joko huulikittauksella tai ilman MTK:n ohjeen mukaan. Nauhoja saatavana useita kokoja eri tarpeisiin ja käyttökohteisiin Kruununauha EPDM solukumi 8x4 musta musta 125m/rll 750m/ltk m Kruununauha EPDM solukumi 9x3 musta musta 150m/rll 900m/ltk m Kruununauha EPDM solukumi 9x4 musta musta 125m/rll 600m/ltk m Kruununauha EPDM solukumi 10x5 must musta 100m/rll 600m/ltk m Kruununauha EPDM solukumi 10x5 valk valk. 100m/rll 600m/ltk m Kruununauha EPDM solukumi 15x8 must musta 50m/rll 300m/ltk m Kruununauha EPDM solukumi 15x8 valk valk. 50m/rll 300m/ltk m Kruununauha EPDM solukumi 20x4 must musta 50m/rll 300m/ltk m Kruununauha EPDM solukumi 20x5 must musta 125m/rll 250m/ltk m 79

80 Muotonauhat Tekniset kumit D-nauhat Erinomaiset kylmä- ja lämpöominaisuudet Vettähylkivä Omaa hyvät jäännöspuristuma- ja vanhenemisarvot Pehmeä ja myötäilevä Otsoni- ja UV-säteilyn kestävä Valmistettu mustasta EPDM solukumista D-nauha solukumi 8x6mm musta EPDM liimalla,2x50m/rll m D-nauha solukumi 8x6mm harmaa EPDM liimalla,2x50m/rll m D-nauha solukumi 8x8mm musta EPDM liimalla,2x50m/rll m D-nauha solukumi 8x10mm musta EPDM liimal 2x75mm/rll m D-nauha solukumi 12x8mm musta EPDM liimalla,100m/rll m D-nauha solukumi 12x10mm musta EPDM liimal 2x62,5m/rll m D-nauha solukumi 14x12mm musta EPDM liimalla,50m/rll m D-nauha solukumi 21x17mm musta EPDM liimal 2x25m/rll m Tiivistenauha EPDM 3M liimanauhalla Solukuminauha erittäin pitävällä, kumiin vulkanoidulla 3M TC teipillä Käyttölämpötila: C Väri: musta Säänkesto: erinomainen Kemikaalien kesto: rajoitettu Toleranssi: E3 (SFS-ISO /sivu 5) Käyttökohteita: Ovien, kattojen ja luukuntiivisteiksi jne D-nauha 9x10mm EPDM sienikumi, liimalla m D-nauha 12,6 x 14,8mm EPDM sienikumi, liimalla m D-nauha 15,5x10,4mm EPDM sienikumi, liimalla m 80

81 level2 ÄäneneristysÄäneneristys Äänieristelevyt 82 81

82 Ääneneristys Tekniset kumit Äänieristelevyt VM-puriste Pinta: Polyuretaani tai metallisoitu polyuretaani Vaimennuskerros: Kierrätetty vaahtomuovi (tiheys 100kg/m³) Pohja: Tarraliima (silikonipaperisuoja) Käyttökohteet: Moottoritilan äänieristys, ajoneuvot, alukset, kompressorit ja agregaatit Keskimääräinen eristävyys: 29,3dB (mitattu 30mm vahvuudella ja kiinnitettynä 6mm lasikuituun) Itsestäänsammuva VM-Puriste 1x0,5m 10mm musta tarra palosuojattu äänieriste T110 m VM-Puriste 1x0,5m 20mm musta tarra palosuojattu äänieriste T110 m VM-Puriste 1x0,5m 30mm musta tarra palosuojattu ääniseriste T110 m VM-Puriste 1x2m 10mm musta tarra Palosuojattu äänieriste T110 m VM-Puriste 1x2m 20mm musta tarra Palosuojattu äänieriste T110 m VM-Puriste 1x2m 30mm musta tarra Palosuojattu äänieriste T110 m VM-Puriste 1x2m 10mm alu tarra Palosuojattu äänieriste T110 m VM-Puriste 1x2m 20mm alu tarra Palosuojattu äänieriste T110 m VM-Puriste 1x2m 30mm alu tarra Palosuojattu äänieriste T110 m2 PU-Kennovana PU-Vana (musta) Kerroslevyrakenteinen tehokas äänieriste myös matalilla taajuuksilla Käyttökohteena esimerkiksi alusten ja ajoneuvojen moottoritilat, kompressorit ja agregaatit Keskimääräinen eristävyys liimattuna 9 mm vanerille tai 6 mm lasikuidulle n. 40 db(a) Paksuus noin 30 mm Paino noin 8 kg/m2 Toimitetaan rullissa, arkkeina tai muotokappaleina (max 1250 x mm) Asennus joko mekaanisesti tai liimaamalla Tuote täyttää Huvivenedirektiivin 94/25/EY, EN ISO :2003, RSD Guidelines, ISO 4589, ISO 3795, FMVSS 302 eli tuote on itsestään sammuva. Tuotetta voidaan tällöin käyttää äänieristemateriaalina ajoneuvoissa ja CE-merkittyjen huviveneiden konehuoneasennuksissa Eggbox-vana (valkoinen) Kerroslevyrakenteinen tehokas äänieriste myös matalilla taajuuksilla Käyttökohteena esimerkiksi alusten ja ajoneuvojen moottoritilat, kompressorit ja agregaatit Keskimääräinen eristävyys liimattuna 9 mm vanerille tai 6 mm lasikuidulle n. 40 db(a) Paksuus noin 28 mm Paino noin 8 kg/m2 Toimitetaan rullissa, arkkeina tai muotokappaleina (max 1250 x mm) Asennus joko mekaanisesti tai liimaamalla Tuote täyttää Huvivenedirektiivin 94/25/EY, EN ISO :2003, RSD Guidelines, ISO 4589, ISO 3795, FMVSS 302 eli tuote on itsestään sammuva. Tuotetta voidaan tällöin käyttää äänieristemateriaalina ajoneuvoissa ja CE-merkittyjen huviveneiden konehuoneasennuksissa Pu-vana 1000x1000x30mm musta ääneneristyslevy m Pu-kennovana 1000x1000x30mm valk. ääneneristyslevy m2 82

83 Tekniset kumit Ääneneristys R-bitumi Vaimennuskerros: Polymeerisekotteinen bitumi Pohja: Itsestään kiinnittyvä tarraliima (silikonipaperi suoja) Käyttökohteet: Tuote R-bitumi 2,5kg on suunniteltu vaimentamaan runkoääniä metalli-, puu ja komposiittirakenteissa. Tuote R-bitumi 7,5kg on suunniteltu vaimentamaan ilmaääniä eri rakenteissa Keskimääräinen eristävyys ilmaääni Hz: -R-bitumi 2,5kg: 32,5dB(A) (kiinnitetty 15mm koivuvaneriin) -R-bitumi 7,5kg: 35,1dB(A) (kiinnitetty 15mm koivuvaneriin) Itsestäänsammuva Käsittelylämpötila noin C. Asennuslämpötila min. 20 C (mieluiten yli 25 C) Raskasmatto 7,5kg/M2 3x1050mmx10m m R-bitumi 2,5kg/m2 1x1,2m 1,5mm Itsestään kiinnittyvä tarraliima kpl R-bitumi 7,5kg/m2 1x1,2m 4mm Itsestään kiinnittyvä tarraliima kpl Äänieristyslevy PVC Ääneneristyslevy PVC 2,6 x 1200 x mm m 83

84 Tärinäneristys Lieriöeristimet 85 Kelloeristimet (Bell mounts) 91 Muut eristimet 93 Puskimet 95 Tärinäneristematot 100 Kone- ja laiteasennusjalat

85 Tekniset kumit Tärinäneristys Lieriöeristimet Lieriöeristin uk/uk 45ShA, Tyyppi A Malli VV-A 45ShA Lieriöeristin VV (uros-/uroskierre) Käyttökohteet: Lieriöeristintä voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää jarunkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kiinnitysruuvit on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4x10mm => M16X44mm. Kumimateriaalin kovuus 45ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Lieriöeristin uk/uk 10/08-A M4x10 45 Shore VV-A kpl Lieriöeristin uk/uk 20/15-A M6x18 45 Shore VV-A kpl Lieriöeristin uk/uk 20/20-A M6x18 45 Shore VV-A kpl Lieriöeristin uk/uk 20/25-A M6x18 45 Shore VV-A kpl Lieriöeristin uk/uk 25/15-A M6x18 45 Shore VV-A kpl Lieriöeristin uk/uk 25/20-A M6x18 45 Shore VV-A kpl Lieriöeristin uk/uk 25/25-A M6x18 45 Shore VV-A kpl Lieriöeristin uk/uk 25/40-A M8x20 45 Shore VV-A kpl Lieriöeristin uk/uk 30/15-A M8x20 45 Shore VV-A kpl Lieriöeristin uk/uk 30/20-A M8x20 45 Shore VV-A kpl Lieriöeristin uk/uk 30/25-A M8x20 45 Shore VV-A kpl Lieriöeristin uk/uk 30/30-A M8x20 45 Shore VV-A kpl Lieriöeristin uk/uk 30/40-A M8x20 45 Shore VV-A kpl Lieriöeristin uk/uk 40/20-A M8x23 45 Shore VV-A kpl Lieriöeristin uk/uk 40/30-A M8x23 45 Shore VV-A kpl Lieriöeristin uk/uk 40/35-A M10x25 45 Shore VV-A kpl Lieriöeristin uk/uk 40/40-A M8x23 45 Shore VV-A kpl Lieriöeristin uk/uk 50/30-A M10x25 45 Shore VV-A kpl Lieriöeristin uk/uk 50/50-A M10x25 45 Shore VV-A kpl 85

86 Tärinäneristys Tekniset kumit Lieriöeristin uk/uk 60ShA, Tyyppi A Malli VV-B 60ShA Lieriöeristin VV (uros-/uroskierre) Käyttökohteet: Lieriöeristintä voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää jarunkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kiinnitysruuvit on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4x10mm => M16X44mm. Kumimateriaalin kovuus 60ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Lieriöeristin uk/uk 10/08-B M4x10 60 Shore VV-B kpl Lieriöeristin uk/uk 15/08-B M4x10 60 Shore VV-B kpl Lieriöeristin uk/uk 16/15-B M4x10 60 Shore VV-B kpl Lieriöeristin uk/uk 20/15-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 20/20-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 20/25-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 25/10-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 25/15-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 25/25-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 25/30-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 25/40-B M8x20 60 Shore VV-B kpl Lieriöeristin uk/uk 30/15-B M8x20 60 Shore VV-B kpl Lieriöeristin uk/uk 30/20-B M8x20 60 Shore VV-B kpl Lieriöeristin uk/uk 30/25-B M8x20 60 Shore VV-B kpl Lieriöeristin uk/uk 30/30-B M8x20 60 Shore VV-B kpl Lieriöeristin uk/uk 30/40-B M8x20 60 Shore VV-B kpl Lieriöeristin uk/uk 40/20-B M8x23 60 Shore VV-B kpl Lieriöeristin uk/uk 40/30-B M8x23 60 Shore VV-B kpl Lieriöeristin uk/uk 40/35-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 40/40-B M8x23 60 Shore VV-B kpl Lieriöeristin uk/uk 50/20-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 50/25-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 50/30-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 50/40-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 50/45-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 50/50-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 60/25-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 60/36-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 60/50-B M12x37 60 Shore VV-B kpl Lieriöeristin uk/uk 70/35-B M12x37 60 Shore VV-B kpl Lieriöeristin uk/uk 70/40-B M12x37 60 Shore VV-B kpl Lieriöeristin uk/uk 70/50-B M12x37 60 Shore VV-B kpl Lieriöeristin uk/uk 75/25-B M12x37 60 Shore VV-B kpl Lieriöeristin uk/uk 75/40-B M12x37 60 Shore VV-B kpl Lieriöeristin uk/uk 75/50-B M12x37 60 Shore VV-B kpl 86

87 Tekniset kumit Tärinäneristys Lieriöeristin uk/uk 60ShA, Tyyppi A Lieriöeristin uk/uk 80/30-B M14x35 60 Shore VV-B kpl Lieriöeristin uk/uk 80/50-B M14x35 60 Shore VV-B kpl Lieriöeristin uk/uk 80/80-B M14x35 60 Shore VV-B kpl Lieriöeristin uk/uk 100/30-B M16x44 60 Shore VV-B kpl Lieriöeristin uk/uk 100/50-B M16x44 60 Shore VV-B kpl Lieriöeristin uk/uk 100/60-B M16x44 60 Shore VV-B kpl Lieriöeristin uk/uk 25/22-B M8x20 60 Shore VV-B kpl Lieriöeristin uk/uk 25/20-B M6x18 60 Shore VV-B kpl Lieriöeristin uk/uk 70/30-B M10x25 60 Shore VV-B kpl Lieriöeristin uk/uk 70ShA, Tyyppi A Lieriöeristin uk/uk 40/25-C M10X25 70 Shore VV-C kpl Lieriöeristin sk/uk 45ShA, Tyyppi B Malli VD-A 45ShA Lieriöeristin VD (naaras-/uroskierre) Käyttökohteet: Lieriöeristintä voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kiinnitysruuvit on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4x10mm => M16X44mm. Kumimateriaalin kovuus 45ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Lieriöeristin sk/uk 10/08-A M4x10 45 Shore VD-A kpl Lieriöeristin sk/uk 14/13-A M4x10 45 Shore VD-A kpl Lieriöeristin sk/uk 16/15-A M4x10 45 Shore VD-A kpl Lieriöeristin sk/uk 20/15-A M6x18 45 Shore VD-A kpl Lieriöeristin sk/uk 25/20-A M6x18 45 Shore VD-A kpl Lieriöeristin sk/uk 25/22-A M8x20 45 Shore VD-A kpl Lieriöeristin sk/uk 30/20-A M8x20 45 Shore VD-A kpl Lieriöeristin sk/uk 30/25-A M8x20 45 Shore VD-A kpl Lieriöeristin sk/uk 30/30-A M8x20 45 Shore VD-A kpl Lieriöeristin sk/uk 30/40-A M8x20 45 Shore VD-A kpl 87

88 Tärinäneristys Tekniset kumit Lieriöeristin sk/uk 45ShA, Tyyppi B Lieriöeristin sk/uk 40/30-A M8x23 45 Shore VD-A kpl Lieriöeristin sk/uk 40/40-A M8x23 45 Shore VD-A kpl Lieriöeristin sk/uk 50/30-A M10x25 45 Shore VD-A kpl Lieriöeristin sk/uk 50/40-A M10x25 45 Shore VD-A kpl Lieriöeristin sk/uk 50/50-A M10x25 45 Shore VD-A kpl Lieriöeristin sk/uk 60ShA, Tyyppi B Malli VD-B 60ShA Lieriöeristin VD (naaras-/uroskierre) Käyttökohteet: Lieriöeristintä voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kiinnitysruuvit on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4x10mm => M16X44mm. Kumimateriaalin kovuus 60ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Lieriöeristin sk/uk 10/08-B M4x10 60 Shore VD-B kpl Lieriöeristin sk/uk 14/13-B M4x10 60 Shore VD-B kpl Lieriöeristin sk/uk 16/15-B M4x10 60 Shore VD-B kpl Lieriöeristin sk/uk 20/15-B M6x18 60 Shore VD-B kpl Lieriöeristin sk/uk 20/20-B M6x18 60 Shore VD-B kpl Lieriöeristin sk/uk 25/15-B M6x18 60 Shore VD-B kpl Lieriöeristin sk/uk 25/20-B M6x18 60 Shore VD-B kpl Lieriöeristin sk/uk 25/25-B M6x18 60 Shore VD-B kpl Lieriöeristin sk/uk 30/20-B M8x20 60 Shore VD-B kpl Lieriöeristin sk/uk 30/25-B M8x20 60 Shore VD-B kpl Lieriöeristin sk/uk 30/30-B M8x20 60 Shore VD-B kpl Lieriöeristin sk/uk 30/40-B M8x20 60 Shore VD-B kpl Lieriöeristin sk/uk 40/30-B M8x23 60 Shore VD-B kpl Lieriöeristin sk/uk 40/35-B M10x25 60 Shore VD-B kpl Lieriöeristin sk/uk 40/40-B M8x23 60 Shore VD-B kpl Lieriöeristin sk/uk 50/30-B M10x25 60 Shore VD-B kpl Lieriöeristin sk/uk 50/40-B M10x25 60 Shore VD-B kpl Lieriöeristin sk/uk 50/50-B M10x25 60 Shore VD-B kpl Lieriöeristin sk/uk 60/40-B M12x37 60 Shore VD-B kpl Lieriöeristin sk/uk 60/50-B M12x37 60 Shore VD-B kpl Lieriöeristin sk/uk 70/40-B M12x37 60 Shore VD-B kpl Lieriöeristin sk/uk 70/50-B M12x37 60 Shore VD-B kpl Lieriöeristin sk/uk 75/50-B M12x37 60 Shore VD-B kpl Lieriöeristin sk/uk 100/40-B M16x44 60 Shore VD-B kpl 88

89 Tekniset kumit Tärinäneristys Lieriöeristin sk/sk 45ShA, Tyyppi C Malli DD-A 45ShA Lieriöeristin DD (naaras-/naaraskierre) Käyttökohteet: Lieriöeristintä voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kiinnitysruuvit on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4 => M16. Kumimateriaalin kovuus 45ShA uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Lieriöeristin sk/sk 16/15-A M4 45 Shore DD-A kpl Lieriöeristin sk/sk 20/15-A M6 45 Shore DD-A kpl Lieriöeristin sk/sk 20/20-A M6 45 Shore DD-A kpl Lieriöeristin sk/sk 20/25-A M6 45 Shore DD-A kpl Lieriöeristin sk/sk 25/20-A M6 45 Shore DD-A kpl Lieriöeristin sk/sk 30/20-A M8 45 Shore DD-A kpl Lieriöeristin sk/sk 30/25-A M8 45 Shore DD-A kpl Lieriöeristin sk/sk 30/30-A M8 45 Shore DD-A kpl Lieriöeristin sk/sk 30/40-A M8 45 Shore DD-A kpl Lieriöeristin sk/sk 40/20-A M8 45 Shore DD-A kpl Lieriöeristin sk/sk 40/30-A M8 45 Shore DD-A kpl Lieriöeristin sk/sk 40/40-A M8 45 Shore DD-A kpl Lieriöeristin sk/sk 50/25-A M10 45 Shore DD-A kpl Lieriöeristin sk/sk 50/40-A M10 45 Shore DD-A kpl Lieriöeristin sk/sk 50/50-A M10 45 Shore DD-A kpl Lieriöeristin sk/sk 60ShA, Tyyppi C Malli DD-B 60ShA Lieriöeristin DD (naaras-/naaraskierre) Käyttökohteet: Lieriöeristintä voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kiinnitysruuvit on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4 => M16. Kumimateriaalin kovuus 60ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Lieriöeristin sk/sk 16/15-B M4 60 Shore DD-B kpl 89

90 Tärinäneristys Tekniset kumit Lieriöeristin sk/sk 60ShA, Tyyppi C Lieriöeristin sk/sk 20/15-B M6 60 Shore DD-B kpl Lieriöeristin sk/sk 20/20-B M6 60 Shore DD-B kpl Lieriöeristin sk/sk 20/25-B M6 60 Shore DD-B kpl Lieriöeristin sk/sk 20/30-B M6 60 Shore DD-B kpl Lieriöeristin sk/sk 25/20-B M6 60 Shore DD-B kpl Lieriöeristin sk/sk 30/20-B M8 60 Shore DD-B kpl Lieriöeristin sk/sk 30/25-B M8 60 Shore DD-B kpl Lieriöeristin sk/sk 30/30-B M8 60 Shore DD-B kpl Lieriöeristin sk/sk 30/40-B M8 60 Shore DD-B kpl Lieriöeristin sk/sk 40/20-B M8 60 Shore DD-B kpl Lieriöeristin sk/sk 40/30-B M8 60 Shore DD-B kpl Lieriöeristin sk/sk 40/35-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 40/40-B M8 60 Shore DD-B kpl Lieriöeristin sk/sk 50/25-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 50/30-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 50/35-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 50/40-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 50/45-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 50/50-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 60/40-B M12 60 Shore DD-B kpl Lieriöeristin sk/sk 60/50-B M12 60 Shore DD-B kpl Lieriöeristin sk/sk 65/35-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 70/30-B M10 60 Shore DD-B kpl Lieriöeristin sk/sk 70/40-B M12 60 Shore DD-B kpl Lieriöeristin sk/sk 70/50-B M12 60 Shore DD-B kpl Lieriöeristin sk/sk 75/40-B M12 60 Shore DD-B kpl Lieriöeristin sk/sk 75/50-B M12 60 Shore DD-B kpl Lieriöeristin sk/sk 100/40-B M16 60 Shore DD-B kpl Lieriöeristin sk/sk 100/50-B M16 60 Shore DD-B kpl Lieriöeristin sk/sk 100/60-B M16 60 Shore DD-B kpl Lieriöeristin keskeltä ohennetut uk/uk 60ShA uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Lieriöeristin GVV 30/20-B M8X20 60 Shore, uk/uk kpl 90

91 Tekniset kumit Tärinäneristys Metalastik Cushyfloat Novibra Cushyfloat M16 Tärinäneristin kpl Novibra Cushyfloat M16 Tärinäneristin kpl Kelloeristimet Novibra RA Kelloeristin Novibra RA kiinteisiin asennuksiin Käyttökohteet Soveltuu tehokkaaseen tärinän- ja äänenvaimennukseen pyöriviin laitteisiin (mm. kompressorit, jyrsintäkoneet, vaihtovirtalaitteet, teollisuus- ja merigeneraattorit, teollisuustuulettimet, varavoimalat). Muut tiedot RA on saatavissa kahdessa eri kovuudessa: A 40 ja B 60 Ominaisuudet RA ja EF hyödyntävät kumiprofiilin ominaisuuksia, minkä johdosta eristimellä on samanaikaisesti hyvä vertikaalinen joustavuus ja horisontaalinen tukevuus. Normaalilla kierroslukualueella 1500 rpm, RA- ja EF- eristimet antavat 75-80%:n vaimennusasteen. Tätä parempiin vaimennustuloksiin päästään RAEM ja M- eristinten avulla Novibra RA 100-A M10 Tärinäneristin kpl Novibra RA 200-A M10 Tärinäneristin kpl Novibra RA 350-A M16 Tärinäneristin kpl Novibra RA 100-B M10 Tärinäneristin kpl Novibra RA 100-A M 12 Tärinäneristin kpl Novibra RA 200-B M10 Tärinäneristin kpl Novibra RA 200-B M12 Tärinäneristin kpl Novibra RA 350-B M16 Tärinäneristin kpl Novibra RA 350-B M12 Tärinäneristin kpl Novibra RA 500-A M16 Tärinäneristin kpl Novibra RA 800-B M16 Tärinäneristin kpl Novibra RA 1200-B M20 Tärinäneristin kpl 91

92 Tärinäneristys Tekniset kumit Novibra RAEM Kelloeristin Novibra RAEM kiinteisiin asennuksiin Käyttökohteet Soveltuu tehokkaaseen tärinän- ja äänenvaimennukseen pyöriviin laitteisiin (mm. kompressorit, jyrsintäkoneet, vaihtovirtalaitteet, teollisuus- ja merigeneraattorit, teollisuustuulettimet, varavoimalat). Soveltuu myös konepajaympäristön prässeihin, stansseihin ja muihin laitteisiin. Ominaisuudet RAEM on erinomainen yleiseristin kohteisiin, joissa vaaditaan maksimaalista eristystä. RAEM eristin on edelleenkehitetty RA-versiosta ja se hyödyntää kumiprofiilin ominaisuuksia, minkä johdosta eristimellä on samanaikaisesti hyvä vertikaalinen joustavuus ja horisontaalinen tukevuus. Normaalilla kierroslukualueella 1500 rpm, RAEM - eristimet antaa 85-95%:n vaimennusasteen. Korroosiosuojauksensa ansiosta Fe/ZN 8C, ISO 2081) soveltuu vaativiin kohteisiin sekä maalla että merellä. RAEM-eristin kestää yksittäiset iskurasiitukset 5g saakka kovuudessa 60 IRHD. Kestää jatkuvia 2g rasituksia ilman muodonmuutosta Novibra RA 40EM-A M10 Tärinäneristin kpl Novibra RA 60EM-A M12 Tärinäneristin kpl Novibra RA 125EM-A M10 Tärinäneristin kpl Novibra RA 350EM-A M16 Tärinäneristin kpl Novibra RA 40EM-B M10 Tärinäneristin kpl Novibra RA 60EM-B M12 Tärinäneristin kpl Novibra RA 125EM-B M10 Tärinäneristin kpl Novibra RA 125EM-A M12 Tärinäneristin kpl Novibra RA 350EM-B M16 Tärinäneristin kpl Novibra RA 800EM-B M16 Tärinäneristin kpl Novibra RAB Kelloeristin Novibra RAB kiinteisiin asennuksiin Käyttökohteet Soveltuu tehokkaaseen tärinän- ja äänenvaimennukseen pyörivin laitteisiin (mm. dieselmoottorit, pumput, teollisuusgeneraattorit, varavoimalat). Ominaisuudet RAEM muistuttaa RAEM / RA-rakennetta ja se hyödyntää kumiprofiilin ominaisuuksia, minkä johdosta eristimellä on samanaikaisesti hyvä vertikaalinen joustavuus ja horisontaalinen tukevuus. Soveltuu erityisesti 1-2- ja 3-sylinterisiin dieselmoottoreihin ja vaihentaa erityisesti 1-3- sylinteristen moottoreiden suuria liikkeitä Novibra RAB-0 M12 Tärinäneristin kpl Novibra RAB-2 M12 Tärinäneristin kpl Novibra RAB-3 M12 Tärinäneristin kpl 92

93 Tekniset kumit Tärinäneristys Novibra M Käyttökohteet Novibra M on ihanteellinen tärinänvaimennin käytettäväksi matalataajuuksisen värinän vaimentamisessa. Soveltuu myös iskurasituksen vaimentamiseen. Tarjoaa passivista tärinänvaimennusta mm. sähkö- ja mittalaitteisiin ja koeistuspenkkeihin. Muita käyttökohteita: Kompressorit Kylmälaitteet Ilmastointilaitteet Tuulettimet Sähkömoottorit Pumput Ominaisuudet Novibra M eristin on suunniteltu vaimentamaan tehokkaasti pientiä rasituskuormituksia. Vaikka eristin vaimentaa tehokkaasti, kiinnikkeet ovat kompakteja, kevyitä ja helppoja asentaa. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Novibra M 400-A M12 Tärinäneristin kpl Muut eristimet Novibra SAW SAW erittäin raskaiden kohteiden eristimet Käyttökohteet SAW on erittäin vaativien kohteiden tärinän eristin kiinteisiin asennuksiin. Hyvä horisontaalisuuntainen eristävyys. Tyypillisiä käyttökohteita: Murskaimet, täryjyrät, nosturit ja muut erittäin raskaat laitteet. Ominaisuudet Novibra SAW eristinten rakenne koostuu sylinterinmuotoisesta kumiosasta, sisäänvulkanoiduista metallilevyistä ja kahdesta kiinnivulkanoidusta neliömäisestä päätylevystä. Suunniteltu kestämään suuria kuormia. Tuotekoodi Tuotenimi Tekninen nimi Kovuus ShA A mm K mm H mm d mm t mm M-Max kg 40 IRH M-Max kg 60 IRH Paino kg Yks Novibra SAW 125-B Tärinäneristin , ,6 kpl Novibra SAW 150-A Tärinäneristin , ,1 kpl Novibra SAW 150-B Tärinäneristin , ,1 kpl Novibra SAW 300-B Tärinäneristin kpl 93

94 Tärinäneristys Tekniset kumit Novibra VP Novibra VP kumipusla Ajoneuvon jousitus Käyttökohteet Tarkoitettu käytettäväksi ajoneuvojen jousitusratkaisuissa: tukivarret, jousitus ja erityyppiset mekaaniset tukitangot. Soveltuu korvaamaan kuulalaakerin kohteissa, joissa vaaditaan pieniä liikkeitä (20 saakka). Vaimentaa iskurasitusta ja runkoääniä. Käyttökohteita mm. ajoneuvojen jousituksen tukivarret, tärinänvaimennus. Ominaisuudet Novibra VP - eristimen rakenne koostuu kahdesta pyöreänmuotoisesta hylsystä, joiden väliin on vulkanoitu kiinni kumiosa. Suunniteltu vastaanottamaan vääntöliikkeitä sekä sivuttaisia että pitkittäisiä rasituksia. Kumi on esijännitetty vahvuuden ja pitkän elinkaaren saavuttamiseksi. Voitelua tai muuta laakerin kunnossapitoa ei vaadita. Puslarakenteella on erinomainen äänen ja tärinän vaimennuskyky Novibra VP 20/4540 Tärinäneristin kpl Novibra SE Eristin koostuu rengasmaisesta kumiosasta vulkanoituna teräslevyyn. Kumin kovuus: 50 Shore A Käyttökohteita: Toimistokalusteet Tekstiiliteollisuus Kodinkoneet Sähkömoottorit Vaa at Tuotekoodi Tuotenimi Tekninen nimi H mm d mm D mm D1 mm t mm M-Max kg 50 ShA Paino kg Yks Novibra SE 75 Tärinäneristin ,069 kpl Novibra SE 750 Tärinäneristin ,456 kpl 94

95 Tekniset kumit Tärinäneristys Puskimet Tasapuskin uk, Tyyppi D Malli VE-B 60ShA Tasapuskin VE (uroskierre) Käyttökohteet: Tasapuskinta voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kierteet on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4x10mm => M16X44mm. Kumimateriaalin kovuus 60ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Tasapuskin uk 10/08-B M4x10 60 Shore VE-B kpl Tasapuskin uk 15/08-B M4x10 60 Shore VE-B kpl Tasapuskin uk 16/10-B M4x10 60 Shore VE-B kpl Tasapuskin uk 16/15-B M4x10 60 Shore VE-B kpl Tasapuskin uk 16/20-B M4x10 60 Shore VE-B kpl Tasapuskin uk 20/08-B M6x18 60 Shore VE-B kpl Tasapuskin uk 20/15-B M6x18 60 Shore VE-B kpl Tasapuskin uk 20/20-B M6x18 60 Shore VE-B kpl Tasapuskin uk 20/30-B M6x18 60 Shore VE-B kpl Tasapuskin uk 25/10-B M8x20 60 Shore VE-B kpl Tasapuskin uk 25/20-B M8x20 60 Shore VE-B kpl Tasapuskin uk 30/17-B M8x20 60 Shore VE-B kpl Tasapuskin uk 30/25-B M8x20 60 Shore VE-B kpl Tasapuskin uk 30/30-B M8x20 60 Shore VE-B kpl Tasapuskin uk 40/20-B M10x25 60 Shore VE-B kpl Tasapuskin uk 40/25-B M10x25 60 Shore VE-B kpl Tasapuskin uk 40/30-B M10x25 60 Shore VE-B kpl Tasapuskin uk 40/40-B M10x25 60 Shore VE-B kpl Tasapuskin uk 50/20-B M10x28 60 Shore VE-B kpl Tasapuskin uk 50/30-B M10x25 60 Shore VE-B kpl Tasapuskin uk 50/40-B M10x25 60 Shore VE-B kpl Tasapuskin uk 50/45-B M10x25 60 Shore VE-B kpl Tasapuskin uk 60/40-B M12x37 60 Shore VE-B kpl Tasapuskin uk 60/55-B M12x37 60 Shore VE-B kpl Tasapuskin uk 70/25-B M10x28 60 Shore VE-B kpl Tasapuskin uk 75/50-B M12x37 60 Shore VE-B kpl Tasapuskin uk 80/30-B M14x35 60 Shore VE-B kpl Tasapuskin uk 100/30-B M16x44 60 Shore VE-B kpl Tasapuskin uk 100/50-B M16x44 60 Shore VE-B kpl 95

96 Tärinäneristys Tekniset kumit Tasapuskin uk MPR, Tyyppi D Vaimentimet ovat lieriöeristinten kaltaisia, mutta kiinnitys tapahtuu niissä vain toiselta puolelta. Näin ollen toisen puolen saa asennettua kiinteästi. Kumilaatu on mustaa luonnonkumia, jonka kovuus on ShA. Tuotekoodi Tuotenimi Tekninen nimi H ø d ø D Yks Tasapuskin MPR 1015/1 50kpl/pak, uk 20/10 M6 10 M6 20 kpl Tasapuskin MPR 1115/1 50kpl/pak, uk 32/11 M6 11 M6 32 kpl Tasapuskin MPR 1615/1 50kpl/pak, uk 40/16 M10 16 M10 40 kpl Tasapuskin MPR 1915/1 25kpl/pak, uk 50/19 M10 19 M10 50 kpl Tasapuskin MPR 2415/1 25kpl/pak, uk 80/24 M10 24 M10 80 kpl Tasapuskin MPR 2915/1 25kpl/pak, uk 100/29 M16 29 M kpl Tasapuskin sk, Tyyppi E Malli DE-B 60ShA Tasapuskin DE (naaraskierre) Käyttökohteet: Tasapuskinta voidaan käyttää painon tai vääntymisen vaimentamiseen. Lieriöeristimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksiset päädyt on kiinnitetty vulkanoimalla ja kierteet on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4 => M16. Kumimateriaalin kovuus 60ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Tasapuskin sk 75/25-B M12 60 Shore DE-B kpl Tasapuskin sk 16/10-B M4 60 Shore DE-B kpl Tasapuskin sk 16/15-B M4 60 Shore DE-B kpl Tasapuskin sk 20/15-B M6 60 Shore DE-B kpl Tasapuskin sk 20/20-B M6 60 Shore DE-B kpl Tasapuskin sk 20/30-B M6 60 Shore DE-B kpl Tasapuskin sk 25/20-B M6 60 Shore DE-B kpl Tasapuskin sk 25/20-B M8 60 Shore DE-B kpl Tasapuskin sk 30/17-B M8 60 Shore DE-B kpl Tasapuskin sk 30/25-B M8 60 Shore DE-B kpl Tasapuskin sk 30/30-B M8 60 Shore DE-B kpl Tasapuskin sk 40/20-B M10 60 Shore DE-B kpl Tasapuskin sk 40/25-B M10 60 Shore DE-B kpl Tasapuskin sk 40/30-B M10 60 Shore DE-B kpl 96

97 Tekniset kumit Tärinäneristys Tasapuskin sk, Tyyppi E Tasapuskin sk 40/40-B M8 60 Shore DE-B kpl Tasapuskin sk 50/21-B M10 60 Shore DE-B kpl Tasapuskin sk 50/30-B M10 60 Shore DE-B kpl Tasapuskin sk 50/45-B M10 60 Shore DE-B kpl Tasapuskin sk 60/40-B M12 60 Shore DE-B kpl Tasapuskin sk 60/55-B M12 60 Shore DE-B kpl Tasapuskin sk 75/50-B M12 60 Shore DE-B kpl Tasapuskin sk 80/30-B M14 60 Shore DE-B kpl Tasapuskin sk 100/30-B M16 60 Shore DE-B kpl Tasapuskin sk 100/50-B M16 60 Shore DE-B kpl Tasapuskin sk 30/20-B M8 60 Shore DE-B kpl Tasapuskin sk MPR, Tyyppi E Vaimentimet ovat lieriöeristinten kaltaisia, mutta kiinnitys tapahtuu vain toiselta puolelta. Näin ollen toisen puolen saa asennettua kiinteästi. Kumilaatu on mustaa luonnonkumia, jonka kovuus n. 50+/-5ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Tuotekoodi Tuotenimi Tekninen nimi H ø d ø D Yks Tasapuskin MPR 1115/0 50kpl/pak, sk 32/11 M6 11 M6 32 kpl Tasapuskin MPR 1615/0 50kpl/pak, sk 40/16 M10 16 M10 40 kpl Tasapuskin MPR 1915/0 25kpl/pak, sk 50/19 M10 19 M10 50 kpl Kartiopuskin uk Malli VP-B 60ShA Kartiopuskin VP (uroskierre) Käyttökohteet: Kartiopuskinta voidaan käyttää painon tai vääntymisen vaimentamiseen. Kartiopuskimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksinen pääty on kiinnitetty vulkanoimalla ja kierteet on ruostesuojattu. Kiinnitysruuvit koosta riippuen M4x10mm => M16X44mm. Kumimateriaalin kovuus 60ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Kartiopuskin uk 30/30-A M6x14 45 Shore VP-A kpl Kartiopuskin uk 24/25-B M6x18 60 Shore VP-B kpl 97

98 Tärinäneristys Tekniset kumit Kartiopuskin uk Kartiopuskin uk 24/35-B M6x18 60 Shore VP-B kpl Kartiopuskin uk 30/30-B M6x14 60 Shore VP-B kpl Kartiopuskin uk 30/36-B M6x14 60 Shore VP-B kpl Kartiopuskin uk 45/30-B M8x23 60 Shore VP-B kpl Kartiopuskin uk 50/50-B M8x23 60 Shore VP-B kpl Kartiopuskin uk 50/50-B M10x25 60 Shore VP-B kpl Kartiopuskin uk 50/67-B M8x33 60 Shore VP-B kpl Kartiopuskin uk 60/60-B M12x37 60 Shore VP-B kpl Kartiopuskin uk 100/95-B M16x44 60 Shore VP-B kpl Kartiopuskin sk Malli DP-B 60ShA Kartiopuskin DP (naaraskierre) Käyttökohteet: Kartiopuskinta voidaan käyttää painon tai vääntymisen vaimentamiseen. Kartiopuskimet eristävät tärinää ja runkoääniä. Valmistusmateriaali: NR, luonnonkumi. Teräksinen pääty on kiinnitetty vulkanoimalla ja kierteet on ruostesuojattu. Kiinnitysruuvit koosta riippuen M6 => M16. Kumimateriaalin kovuus 60ShA. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Kartiopuskin sk 24/25-B M6 60 Shore DP-B kpl Kartiopuskin sk 24/35-B M6 60 Shore DP-B kpl Kartiopuskin sk 30/30-B M6 60 Shore DP-B kpl Kartiopuskin sk 45/30-B M8 60 Shore DP-B kpl Kartiopuskin sk 50/50-B M8 60 Shore DP-B kpl Kartiopuskin sk 50/67-B M8 60 Shore DP-B kpl Kartiopuskin sk 60/60-B M12 60 Shore DP-B kpl Kartiopuskin sk 100/83-B M16 60 Shore DP-B kpl 98

99 Tekniset kumit Tärinäneristys Novibra M Käyttökohteet Novibra M on ihanteellinen tärinänvaimennin käytettäväksi matalataajuuksisen värinän vaimentamisessa. Soveltuu myös iskurasituksen vaimentamiseen. Tarjoaa passivista tärinänvaimennusta mm. sähkö- ja mittalaitteisiin ja koeistuspenkkeihin. Muita käyttökohteita: Kompressorit Kylmälaitteet Ilmastointilaitteet Tuulettimet Sähkömoottorit Pumput Ominaisuudet Novibra M eristin on suunniteltu vaimentamaan tehokkaasti pientiä rasituskuormituksia. Vaikka eristin vaimentaa tehokkaasti, kiinnikkeet ovat kompakteja, kevyitä ja helppoja asentaa. uk = ulkokierre sk = sisäkierre d1/h = leveys/korkeus M6x18 = kierteen halkaisija/pituus Novibra M 50-A M10 Tärinäneristin kpl Novibra M 50-B M10 Tärinäneristin kpl Novibra ANB Liikkeenhallinta Käyttökohteet ANB- törmäysvaimenninta käytetään koneiden tai koneen liikkuvien osien liikkeiden tehokkaaseen vaimentamiseen. Tyypillisiä käyttökohteita ovat mm. vaunut, metsäkoneet, nostokurjet ja kontin käsittely. Ominaisuudet ANB-vaimennin koostuu sylinterinmuotoisesta kumirungosta, joka on kiinnivulkanoituna neliömäiseen teräslevyyn. Levyn jokaisessa nurkassa on kiinnitysreikä. Mahdollisimman suuren energiavaimennuksen vuoksi käytetään erikoiskumiseosta Novibra ANB 50 Tärinäneristin kpl Novibra ANB 100 Tärinäneristin kpl 99

100 Tärinäneristys Tekniset kumit Tärinäneristematot Novibra matto Käyttökohteita: Painokoneet, tekstiilikoneet, suuret pumput, teollisuustuulettimet, muuntajat ja taontakoneet Tuotekoodi Tuotenimi Tekninen nimi Max kuorma kg/cm2 Paino kg Novibra matto NBR/4,5mm 500x600mm urat toisella puolella 5 1,21 kpl Novibra matto NBR/8mm 500x600mm molemmin puolin urat 5 1,82 kpl Yks. Tärinäneristysmatto MLF0835, MLF0837 Tärinäneristimet ovat raskaiden koneiden ja pysyviksi tarkoitettujen asennuskohteiden runkoäänen ja tärinän eristimiä kohteissa, joissa kiinteä asennus ei ole mahdollista tai on kyseessä esim. äänisillan katkaisu. Matot kestävät hyvin sään vaikutuksia ja öljyjen roiskeita. Eristin on kuitenkin hyvä suojata jatkuvalta öljyn vaikutukselta ja liuottimilta. Joillakin matoilla on mahdollista käyttää useampaa mattoa päällekkäin. Matto valitaan kohteeseen laitteen aiheuttaman tärinän taajuuksien ja eristimien varassa lepäävän massan mukaan. Kumilaatu: CR musta Maksimikuormitus: Ominaisuustaajuus maksimikuormituksella MLF 0835: 0,6 MPa 19, 15, 12 (1, 2, 3 mattoa) MLF 0837: 0,8 MPa 30, 26, 24 (1, 2, 3 mattoa) Tärinäneristysmatto MLF kpl/pak, 8x500x500 kpl Tärinäneristysmatto MLF kpl/pak, 8x500x500 kpl Tärinäneristysmatto MLF1035, MLF1037 Tärinäneristimet ovat raskaiden koneiden ja pysyviksi tarkoitettujen asennuskohteiden runkoäänen ja tärinän eristimiä kohteissa, joissa kiinteä asennus ei ole mahdollista tai on kyseessä esim. äänisillan katkaisu. Matot kestävät hyvin sään vaikutuksia ja öljyjen roiskeita. Eristin on kuitenkin hyvä suojata jatkuvalta öljyn vaikutukselta ja liuottimilta. Joillakin matoilla on mahdollista käyttää useampaa mattoa päällekkäin. Matto valitaan kohteeseen laitteen aiheuttaman tärinän taajuuksien ja eristimien varassa lepäävän massan mukaan. Kumilaatu: CR musta Maksimikuormitus: Ominaisuustaajuus maksimikuormituksella 1/s MLF 1035: 0,4 MPa 24 MLF 0837: 0,8 MPa 16, 13, 11 (1, 2, 3 mattoa) Tärinäneristysmatto MLF kpl/pak, 10x500x500 kpl 100

101 Tekniset kumit Tärinäneristys Tärinäneristysmatto MLF1035, MLF Tärinäneristysmatto MLF kpl/pak, 10x500x500 kpl Tärinäneristysmatto MLP2035 Tärinäneristimet ovat raskaiden koneiden ja pysyviksi tarkoitettujen asennuskohteiden runkoäänen ja tärinän eristimiä kohteissa, joissa kiinteä asennus ei ole mahdollista tai on kyseessä esim. äänisillan katkaisu. Matot kestävät hyvin sään vaikutuksia ja öljyjen roiskeita. Eristin on kuitenkin hyvä suojata jatkuvalta öljyn vaikutukselta ja liuottimilta. Joillakin matoilla on mahdollista käyttää useampaa mattoa päällekkäin. Matto valitaan kohteeseen laitteen aiheuttaman tärinän taajuuksien ja eristimien varassa lepäävän massan mukaan. Kumilaatu: CR musta Maksimikuormitus: Ominaisuustaajuus maksimikuormituksella 1/s MLP 2035: 1500N 13, 11, 9 (1, 2, 3 mattoa) Tärinäneristysmatto MLP 2035 CR 12kpl/pak, 20x110x110 kpl Kone- ja laiteasennusjalat Novibra TF Kone- ja laiteasennusjalka Käyttökohteet TF-asennusjalan korkeutta voidaan säätää. Soveltuu omalla painollaan seisoviin konepajan laitteisiin kuten sorvit, jyrsimet, puristimet, prässit, puuntyöstölaitteet ja levytyöstölaitteet. Ominaisuudet TF asennusjalka on asennettavissa muutamassa minuutissa ohjeiden avulla. Konetta ei tarvitse asentaa kiinteästi lattiaan, koska vaihentimen kumieristin pitää koneen paikallaan. Konetta voidaan tarvittaessa siirtää helposti toiseen paikkaan. Asennusjalan korkeus säädetään rasituksen alaisena Novibra TF 250 M12 Tärinäneristin kpl Novibra TF 600 M12 Tärinäneristin kpl Novibra TF 1200 M16 Tärinäneristin kpl Novibra TF 3000 M20 Tärinäneristin kpl 101

102 level2 Tärinäneristys Tekniset kumit Asennusjalka MTU 2235 MTU-asennusjalat ovat pienen asennuskorkeuden vaativia kevyiden koneiden eristämiä. Rengasmainen kosketuspinta ja kartiomuoto antavat eristimille hyvät sivuttaisjäykkyyden. Kiinnitystä varten metallirungossa on vapaareikä M10-ruuvia varten. Korkeuden säätö suoritetaan sijoittamalla asennuslevyjä metallirungon ja koneen väliin. Eristimen kumi saattaa aiheuttaa muovisissa ja lakatuissa lattianpäällysteissä kosketuskohdan värjäytymistä. Asennettaessa esimerkiksi toimistojen kopiokoneita tai tietokoneyksiköitä eristimille on lattia syytä suojata ohuella alumiinikalvolla tai vastaavalla Asennusjalka MTU kpl/pak kpl Tärinäneristyskisko MTU Tärinäneristyskisko MTU 7514 NR pituus 440mm kpl Tärinäneristyskisko MTU 7535 CR pituus 440mm kpl Asennusjalat CCFS Asennusjalka CCFS 93/35 M10 60Sha 60 Shore kpl 102

103 Tekniset kumit level2 PIENI LIIMAUSOPAS Kumilevyjen liimausopas käytettäessä kumiliimaa, kumi- ja teräsprimeria (esim. Conti Secur vulkanointiliima+kovetin): Pintojen esikäsittely ja pohjustusaineen levitys eri pintoihin Metalli-, kumi- ja puupinnat: Liiman tarttumisen kannalta on tärkeää puhdistaa pinta liuottimella. Pinnan karhentaminen hiekkapaperilla (metalli,- kumi- ja puupinnat) edesauttaa liiman parempaa tarttumista. Pintojen esikäsittely suoritetaan ko. tarkoitukseen soveltuvalla kaksikomponenttiliiman pohjustusaineella. Esikäsittelyaineen kuivumisaika metalli,- kumi- ja puupinnoilla 30 min, betonipinnalla n. 1h. Liiman levittäminen puhdistetuille pinnoille Levitä ohut kerros kontaktiliimaa molemmille liimattaville pinnoille, anna kuivahtaa n. 5-10min. kunnes täysi tartuntakyky on saavutettu. Rullaa päältä telalla täysi liimauslujuus saavutetaan 3 päivän jälkeen. Muuta: Eri kumilaadut ovat liimattavissa mm. seuraavilla Henkelin Loctite-tuotteilla: useimmat kumimateriaalit ovat liimattavissa 401, ja myöskin 406 pikaliimoilla, jotkut kumimateriaalit( lähinnä silikoni) ja PE:tä sisältävät termoplastiset materiaalit tarvitsevat primer käsittelyn ennen liimausta. PE-muovien liimaukseen soveltuu myös 3M:n DP-8005 sekä Loctiten V komponentti akryyliliima. Ns. yleiskumeille (mm. SBR, NBR) EI Primeriä tule käyttää. Tarvittaessa parempaa iskunkestävyyttä tai esim. repäisylujuutta, voidaan käyttää kumivahvistettuja pikaliimoja 435 tai 480. Ns. vaikeasti liimattavien kumien, kuten EPDM-kumin ja silikonin liimaukseen soveltuu parhaiten pikaliima 406 ja Primer 770. Silikonin liimaukseen soveltuu Elastosil E43. Katso yksityiskohtaisemmat liimojen soveltuvuudet sivuiltamme 103

104 level2 LIERIÖERISTIMET Tyyppi A Tekniset tiedot Tekniset kumit Tyyppi NR : 55 /60 A shore Tekniset tiedot NR: 55 /60 shore Mitat Kierre PURISTUSVOIMA LEIKKAUSVOIMA leveys/korkeus ulkokierre F (max) F (max) S (max) F (max) F (max) S (max) N Kg mm N Kg mm A 10/10 M4 40 4,08 0, ,04 2,00 A 10/15 M4 40 4,08 1, ,53 3,10 A 15/10 M ,23 0, ,57 2,80 A 15/15 M ,19 1, ,08 3,20 A 20/10 M ,33 0, ,14 1,40 A 20/15 M ,31 1, ,14 2,60 A 20/20 M ,31 1, ,14 4,50 A 20/25 M ,29 2, ,12 6,20 A 25/10 M ,58 0, ,23 1,50 A 25/15 M ,56 1, ,21 2,50 A 25/20 M ,54 2, ,21 3,80 A 25/25 M ,50 2, ,70 5,40 A 25/30 M ,48 3, ,17 6,70 A 30/15 M ,97 0, ,33 2,60 A 30/20 M ,85 1, ,33 3,90 A 30/25 M ,77 2, ,31 5,30 A 30/30 M ,74 2, ,29 6,60 A 30/40 M ,58 4, ,19 10,00 A 40/20 M ,74 1, ,58 3,80 A 40/30 M ,36 2, ,58 6,60 A 40/40 M ,26 3, ,50 9,00 A 50/20 M ,87 2, ,97 3,60 A 50/25 M ,71 2, ,97 4,60 A 50/30 M ,71 3, ,97 6,40 A 50/35 M ,52 3, ,97 8,00 A 50/40 M ,13 3, ,87 8,50 A 50/45 M ,03 4, ,87 10,10 A 50/50 M ,03 4, ,81 11,70 A 70/35 M ,65 4, ,74 9,00 A 70/45 M ,45 4, ,74 9,9 A 75/40 M ,62 3, ,94 4,90 A 75/50 M ,42 5, ,94 11,20 A 75/55 M ,84 5, ,94 12,50 A 100/40 M ,78 3, ,87 8,20 A 100/55 M ,88 6, ,87 12,40 104

105 Tyyppi B Tekniset tiedot Tyyppi NR : 55 /60 B shore Tekniset tiedot NR: 55 /60 shore Tekniset kumit Mitat Tyyppi C NR: 55 /60 shore Mitat Kierre Kierre PURISTUSVOIMA PURISTUSVOIMA 105 LEIKKAUSVOIMA LEIKKAUSVOIMA level2 Ulko/Sisäkierre F (max) F (max) S (max) F (max) F (max) S (max) N Kg mm N Kg mm B 10/10 M4 56 5,71 0, ,02 2,30 B 10/15 M4 52 5,30 1, ,34 3,80 B 15/15 M ,72 1, ,10 3,80 B 20/15 M ,31 0, ,70 3,80 B 20/20 M ,31 1, ,17 5,00 B 20/25 M ,29 2, ,17 6,30 B 25/15 M ,56 1, ,31 3,80 B 25/20 M ,54 2, ,78 5,00 B 25/25 M ,50 2, ,76 6,30 B 25/30 M ,48 3, ,76 7,50 B 30/15 M ,91 1, ,20 3,40 B 30/20 M ,74 1, ,41 5,00 B 30/25 M ,72 2, ,39 6,30 B 30/30 M ,19 2, ,37 7,50 B 30/40 M ,58 3, ,19 8,00 B 40/30 M ,16 2, ,66 7,50 B 40/40 M ,16 3, ,64 10,00 B 50/20 M ,52 1, ,38 4,00 B 50/30 M ,32 2, ,97 7,00 B 50/40 M ,13 3, ,11 10,00 B 50/50 M ,03 5, ,48 12,50 B 60/40 M ,39 4, ,36 6,30 B 75/50 M ,04 4, ,80 12,50 B 75/55 M12 Tekniset 2400tiedot 244,65 4, ,27 13,80 B 100/40 M ,59 3, ,47 10,00 B 100/55 M ,88 5, ,22 13,80 B 100/60 M ,68 5, ,62 15,00 Tyyppi C Tekniset tiedot NR: 55 /60 shore Ulko/Sisäkierre F (max) F (max) S (max) F (max) F (max) S (max) N Kg mm N Kg mm C 10/10 M4 96 9,79 1, ,22 1,20 C 15/15 M ,23 1, ,08 2,00 C 20/20 M ,33 1, ,10 2,50 C 20/25 M ,29 2, ,08 2,70 C 25/20 M ,54 1, ,17 3,00 C 25/25 M ,50 2, ,15 3,50 C 30/25 M ,72 2, ,23 3,60 C 30/30 M ,19 2, ,21 4,10 C 30/35 M ,44 3, ,20 9,40 C 30/40 M ,73 3, ,20 10,90 C 40/30 M ,36 2, ,48 5,20 C 40/40 M ,26 3, ,48 7,40 C 50/30 M ,32 2, ,77 5,20 C 50/35 M ,23 2, ,77 6,40 C 50/40 M ,13 3, ,77 7,40 C 50/45 M ,03 4, ,77 8,60 C 50/50 M ,03 4, ,77 9,70 C 75/40 M ,62 3, ,74 7,00 C 75/50 M ,04 4, ,74 9,00 C 75/55 M ,65 4, ,74 10,10 C 100/40 M ,59 2, ,91 5,60 C 100/55 M ,88 4, ,91 9,10

106 level2 Tekniset kumit Tekniset kumit LIERIÖERISTIMET Tyyppi D Tekniset tiedot NR: 55 /60 shore Mitat Kierre PURISTUSVOIMA Internal Thread F (max) F (max) S (max) N Kg mm D 10/10 M4 59 6,01 1,00 D 15/15 M ,72 2,00 D 20/10 M ,33 1,10 D 20/15 M ,31 1,40 D 20/20 M ,31 1,90 D 20/25 M ,29 2,80 D 25/10 M ,58 0,80 D 25/15 M ,56 1,50 D 25/20 M ,54 2,30 D 30/15 M ,68 3,10 D 30/20 M ,68 4,40 D 30/25 M ,68 5,80 D 30/30 M ,68 7,20 D 40/25 M ,42 2,00 D 40/30 M ,28 3,30 D 40/40 M ,16 4,60 D 50/20 M ,91 2,00 D 50/30 M ,32 3,30 D 50/40 M ,13 4,30 D 50/45 M ,03 5,10 D 75/25 M ,15 2,50 D 75/40 M ,62 4,00 D 100/40 M ,78 3,60 D 100/50 M ,46 5,00 106

107 Tekniset kumit level2 SHORE HARDNESS SCALES EXTRA SOFT SOFT MEDIUM SOFT MEDIUM HARD HARD EXTRA HARD SHORE OO SHORE A SHORE D

108 level2 Tekniset kumit YKSI KAUPPA - NELJÄ PALVELUA. Etra Teknisen kaupan ammattilaiset auttavat valitsemaan sopivimman tuotteen yli tuotenimikkeen valikoimasta. Yleisimmät tilauskanavamme ovat puhelin, sähköposti, faksi sekä sähköiset EDI-tilaukset asiakkaan ostojärjestelmästä myynti-järjestelmään. Etra Megacenter Joskus tuotteen ostotarve on välitön tai tuotteita on tärkeää päästä tunnistamaan ja kokeilemaan myymälässä. Etra Megacenterit tarjoavat laajan varastovalikoiman perustuotteita sekä henkilökohtaista palvelua ja asiantuntemusta maan kattavasti. Etra hyllytyspalvelut Etran hyllyttäjä tilaa ja täydentää asiakkaan kanssa sovitut tuotteet ja määrät säännöllisesti. Työn tehokkuus kasvaa, kun tarvikkeet ovat järjestyksessä lähellä käyttöpistettä. Palvelu varmistaa tärkeiden tuotteiden saatavuuden ja vähentää tilausten käsittelyyn kuluvaa aikaa. Etra Online Helppo ja tehokas tapa selata ja tilata tuotteita vuorokauden ympäri. Uudet ominaisuudet nopeuttavat tilausten tekemistä ja uusimista. Etra Online verkkokauppa on integroitavissa asiakkaan omaan järjestelmään OCI-liittymällä. 108

109 TOIMITUSOHJELMA
