Sisävalaisinluettelo 2015

Transkriptio

1 Valaistus Sisävalaisinluettelo 2015

2 Sisältö Valaisimet sivut 4 5 GreenParking sivu 6 Valaistuksenohjaus sivu 7 Philips Lighting Hub sivu 8 Philips-valaisimien tuoteavain sivu 9 Uppovalaisimet sivut PowerBalance G2 RC460B, RC461B 10 CoreLine Recessed RC120B 13 CoreView Panel RC165V 17 Ripustusvalaisimet sivut SmartBalance Suspended SP480P, SP482P 21 CoreView Panel RC165V Pintavalaisimet sivut SmartBalance Surface mounted SM480C 21 CoreLine Surface SM120V 25 Seinävalaisimet sivut CoreLine Wall-mounted WL120V, WL121V 29 Downlight-valaisimet sivut LuxSpace Recessed DN570B, DN571B 32 LuxSpace Surface DN570C, DN571C 32 LuxSpace Accent Performance RS750B, RS751B, RS752B 35 CoreLine ProSet RS120B, RS121B 38 GreenSpace Mini DN460B, DN461B 41 GreenSpace Compact DN470B, DN471B 41 CoreLine Downlight DN125B 45 Kohdevalaisimet sivut StyliD Mini ST730T/C 49 StyliD Compact ST740T/C 49 EcoStyle ST340T 53 Katso internet-sivuiltamme e-luettelosta myös suunnattavat downlight-valaisimet: LuxSpace Accent Mini, Compact ja Performance RS531, RS541, RS551B ja RS552B. 2 Sisävalaisimet 2015

3 Kehikkovalaisimet sivut StoreFlux G2 GD501B, GD502B, GD503B, GD504B 57 Syvä- ja laajasäteilijät sivut GentleSpace G2 BY470P / BY471P 61 CoreLine Highbay G2 BY120P / BY121P 65 Jonovalaisimet sivut CoreLine Trunking LL120X / LL121X 69 Runkovalaisimet sivut VayaLinear MP BCP CoreLine Batten BN120C, BN121C 77 Pentura Mini LED BN130C 81 Vesitiiviit ja puhdastilavalaisimet sivut Pacific LED GreenParking WT460X 85 Pacific LED G3 WT460C 89 Coreline Waterproof WT120C 93 Sisävalaisimet

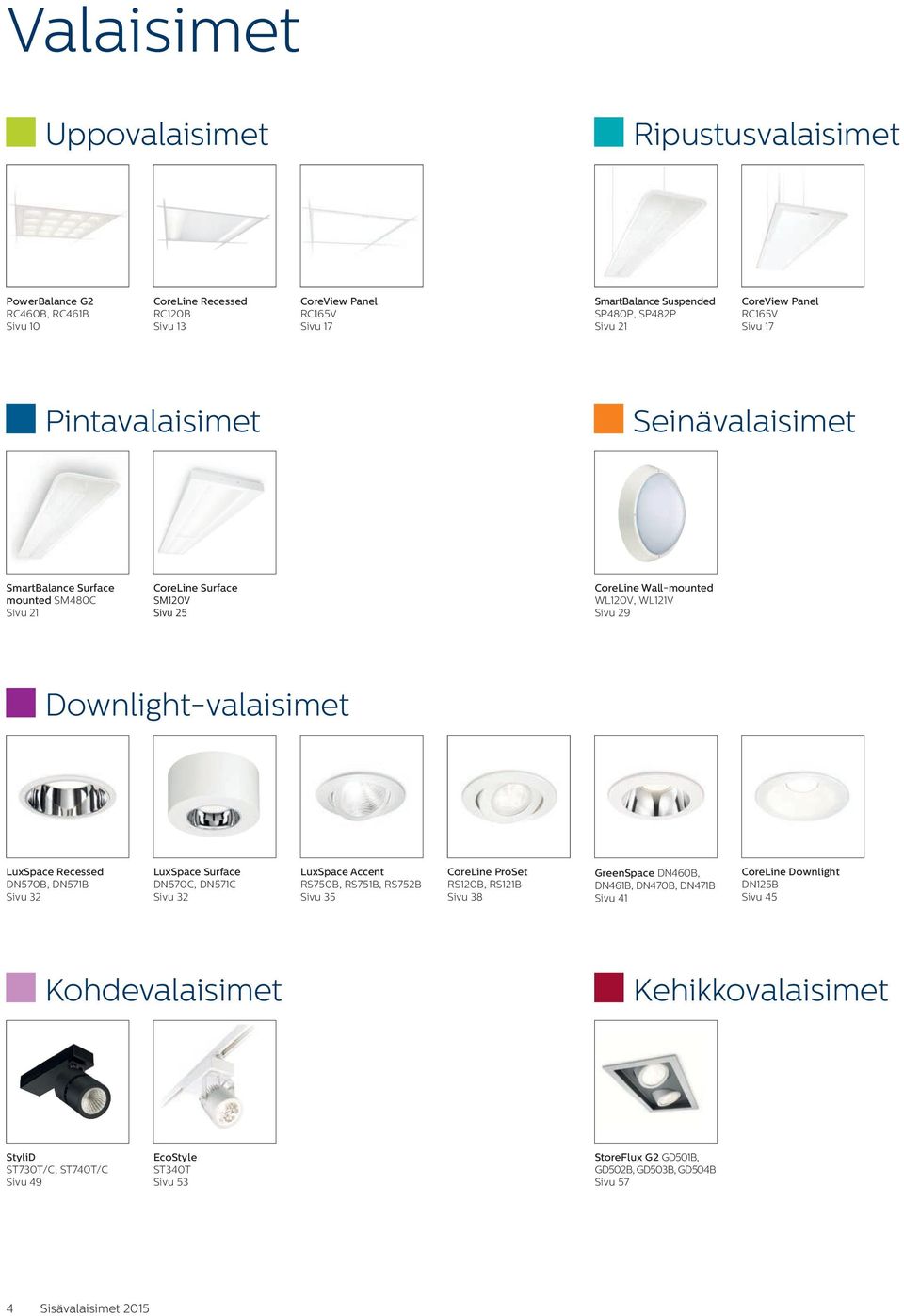

4 Valaisimet Uppovalaisimet Ripustusvalaisimet PowerBalance G2 RC460B, RC461B Sivu 10 CoreLine Recessed RC120B Sivu 13 CoreView Panel RC165V Sivu 17 SmartBalance Suspended SP480P, SP482P Sivu 21 CoreView Panel RC165V Sivu 17 Pintavalaisimet Seinävalaisimet SmartBalance Surface mounted SM480C Sivu 21 CoreLine Surface SM120V Sivu 25 CoreLine Wall-mounted WL120V, WL121V Sivu 29 Downlight-valaisimet LuxSpace Recessed DN570B, DN571B Sivu 32 LuxSpace Surface DN570C, DN571C Sivu 32 LuxSpace Accent RS750B, RS751B, RS752B Sivu 35 CoreLine ProSet RS120B, RS121B Sivu 38 GreenSpace DN460B, DN461B, DN470B, DN471B Sivu 41 CoreLine Downlight DN125B Sivu 45 Kohdevalaisimet Kehikkovalaisimet StyliD ST730T/C, ST740T/C Sivu 49 EcoStyle ST340T Sivu 53 StoreFlux G2 GD501B, GD502B, GD503B, GD504B Sivu 57 4 Sisävalaisimet 2015

5 Syvä- ja laajasäteilijät Jonovalaisimet GentleSpace G2 BY470P / BY471P Sivu 61 CoreLine Highbay G2 BY120P / BY121P Sivu 65 CoreLine Trunking LL120X / LL121X Sivu 69 Runkovalaisimet VayaLiner MP BCP425 Sivu 73 CoreLine Batten BN120C, BN121C Sivu 77 Pentura Mini LED BN130C Sivu 81 Vesitiiviit ja puhdastilavalaisimet Pacific LED Green Parking WT460X Sivu 85 Pacific LED G3 WT460C Sivu 89 CoreLine Waterproof WT120C Sivu 93 Sisävalaisimet

6 Langaton valaistuksen ohjausratkaisu pysäköintitiloihin GreenParking Jos olet katetun pysäköintialueen omistaja tai vastuuhenkilö, ymmärrät valaistuksen merkityksen tarpeen varmistaa sekä autoilijoiden että jalankulkijoiden turvallisuus 24 tuntina päivässä, 7 päivänä viikossa. Olet tottunut myös seuraamaan käyttö- ja huoltokustannuksia. Nyt esittelemme tehokkaan tavan yhdistää turvallisuus säästöihin. Se on ihanteellinen myös jälkiasennusratkaisuna. Jopa 80% säästö * Älykäs tapa valjastaa teknologia Pysäköintihalleihin suunniteltu Philipsin Pacific LED Green Parking on innovatiivinen, patentoitu valaistusjärjestelmä, joka takaa turvallisuuden ja mukautuvuuden. Se tarjoaa myös huomattavan energian säästön, vähäisen huollon tarpeen ja pitkän eliniän. Tehokas ledivalaisimien ja langattomien läsnäolotunnistimien yhdistelmä voi säästää jopa 80 % käyttökustannuksissa ja tuoda sijoi tetun pääoman takaisin alle 3 vuodessa. Koska ratkaisu on langaton, se on helppo jälkiasentaa. Pacific LED -valaisimet vastaavat valoteholtaan perinteisiä loistelamppuja ja muodostavat täydellisen korvaavan ratkaisun kalliita uudelleenkaapelointeja ei tarvita. Esimerkki: Sijoitetun pääoman tuotto yli 10 vuoden aikana Aloituskustannukset Säästö** Energiakustannukset Ylläpitokustannukset Loistelamppuratkaisu Aloituskustannukset Energiakustannukset 3 v:n takaisinmaksu Pacific LED Green Parking -järjestelmä *Säästöt energia- ja ylläpitokustannuksissa, 1x58 W:n TL-D-ratkaisu verrattuna Pacific LED Green Parking -järjestelmään **1x58 W:n TL-D-asennus verrattuna Pacific LED Green Parking -järjestelmään yli 10 vuoden aikana, 450 valaisinta tavanomaisessa pysäköintihallissa, energian hinta 0,12. 6 Sisävalaisimet 2015

7 Enemmän energiansäästöä Automaattinen valaistuksenohjaus On kiireisiä ja hiljaisia aikoja, mutta perinteiset järjestelmät eivät huomaa eroa. Ohjausjärjestelmän hallitsemaa Pacific LED -yleisvalaistusta voidaan himmentää hiljaisina aikoina 20 %:iin asti. Kun läsnäolotunnistin havaitsee ajoneuvon tai henkilön aiheuttamaa liikettä, valaistus palautuu välittömästi 100 %:n tasolle turvallisuuden varmistamiseksi. Alueilla, joilla ei ole liikettä, valaistus pysyy himmennettynä, virransäästötilassa. Näin varmistat alueiden turvallisuuden Pysäköintialue voidaan jakaa läsnäolotunnistimien huolellisella sijoittelulla erityisiin valaistusvyöhykkeisiin. Tunnistimet ovat langattomasti yhteydessä lähellä sijaitseviin valaisimiin, joten valaistus on tehokkaasti askeleen edellä jalankulkijoiden ja ajoneuvojen liikettä. Anturit havaitsevat liikkeen ja lisäävät valaistusvoimakkuutta tarvittaessa. Näin ihmiset voivat tuntea olonsa turvalliseksi pysäköintihallissa liikkuessaan. Esimerkki valaistusvyöhykkeistä: Jalankulkija Esimerkki valaistusvyöhykkeistä: Ajoneuvo Lue lisää Green Parking -ratkaisun tuotteista sivuilta Sisävalaisimet

8 Etsi tietoa ja inspiroidu Philips Lighting Hub Lataa ilmaiseksi ipad- tai Androidsovellus. Philips Lighting Hub -sovellus on loistava inspiraation- ja tiedonlähde, joka tarjoaa kattavan ammattivalaistuksen tietopaketin. Philipsin tuote - luettelo ja mielenkiintoiset projektit ovat selailtavissa vaivattomasti sovelluksen avulla. Tutustu tuotteisiin ja ratkaisuihin, joita käytetään eri valaistustehosteiden luomiseen. Lighting Hub toimii erinomaisesti offline-tilassa. Voit jakaa sovelluksen tiedot sähköpostin, Twitterin tai LinkedInin välityksellä. Suosikkituotteet voidaan tallentaa helposti Suosikit-osioon. Tuoteluettelo päivitetään neljästi vuodessa, ja sovelluksessamme on ladattavissa aina uusin versio. Offline-sovellus takaa sinulle todella nopean tuoteluettelon käytön. 8 Sisävalaisimet 2015

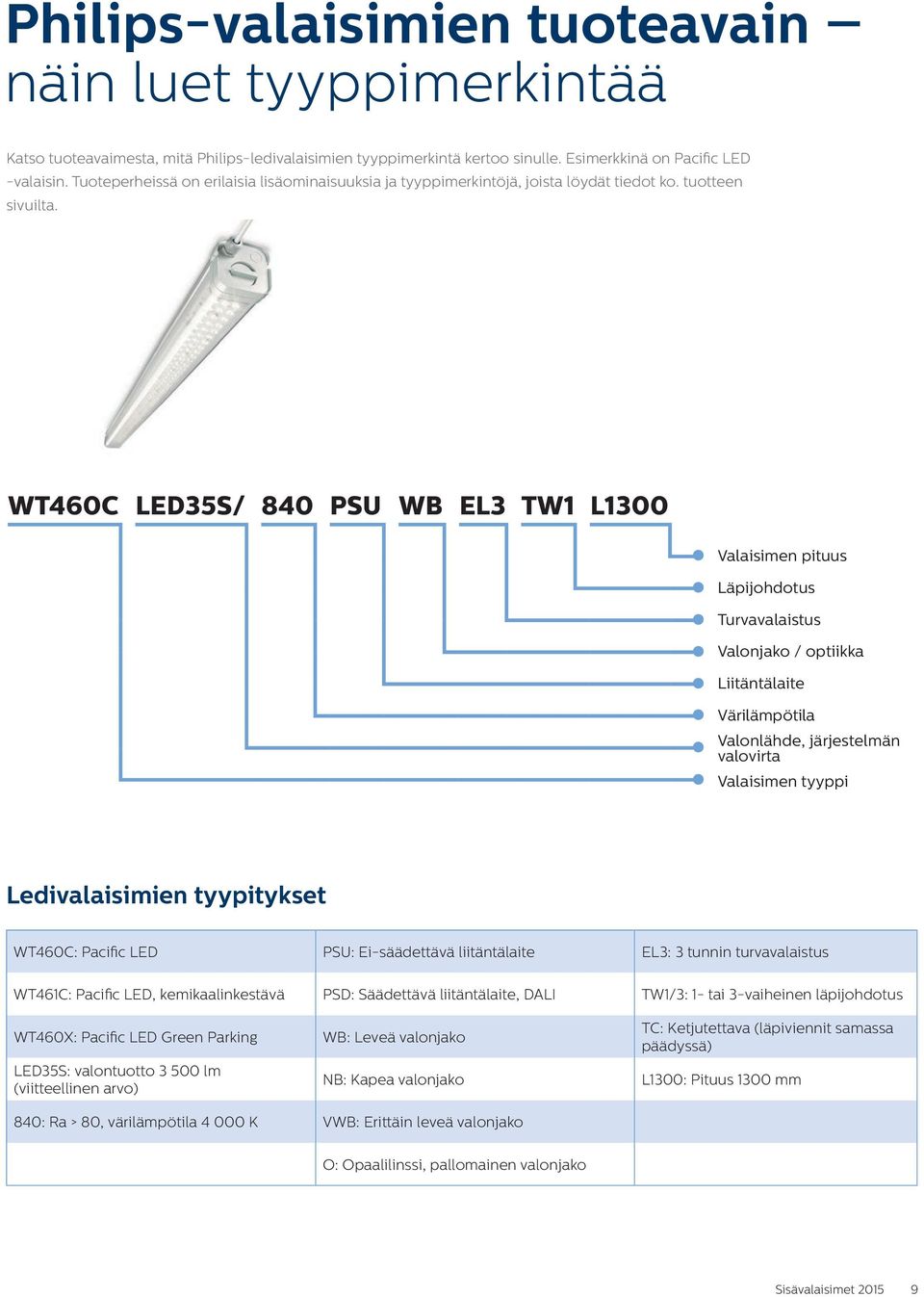

9 Philips-valaisimien tuoteavain näin luet tyyppimerkintää Katso tuoteavaimesta, mitä Philips-ledivalaisimien tyyppimerkintä kertoo sinulle. Esimerkkinä on Pacific LED -valaisin. Tuoteperheissä on erilaisia lisäominaisuuksia ja tyyppimerkintöjä, joista löydät tiedot ko. tuotteen sivuilta. WT460C LED35S/ 840 PSU WB EL3 TW1 L1300 Valaisimen pituus Läpijohdotus Turvavalaistus Valonjako / optiikka Liitäntälaite Värilämpötila Valonlähde, järjestelmän valovirta Valaisimen tyyppi Ledivalaisimien tyypitykset WT460C: Pacific LED PSU: Ei-säädettävä liitäntälaite EL3: 3 tunnin turvavalaistus WT461C: Pacific LED, kemikaalinkestävä PSD: Säädettävä liitäntälaite, DALI TW1/3: 1- tai 3-vaiheinen läpijohdotus WT460X: Pacific LED Green Parking LED35S: valontuotto lm (viitteellinen arvo) WB: Leveä valonjako NB: Kapea valonjako TC: Ketjutettava (läpiviennit samassa päädyssä) L1300: Pituus 1300 mm 840: Ra > 80, värilämpötila K VWB: Erittäin leveä valonjako O: Opaalilinssi, pallomainen valonjako Sisävalaisimet

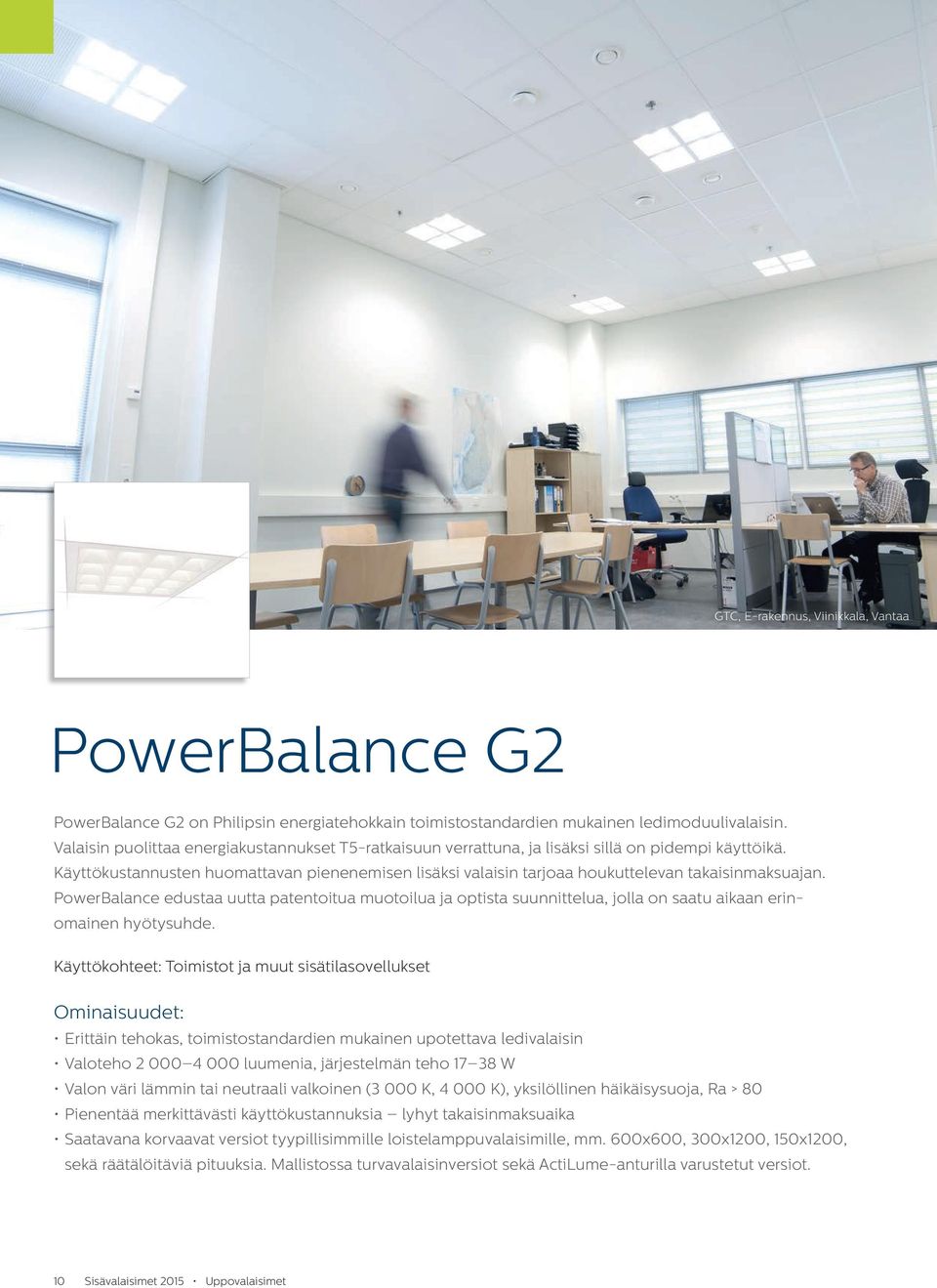

10 GTC, E-rakennus, Viinikkala, Vantaa PowerBalance G2 PowerBalance G2 on Philipsin energiatehokkain toimistostandardien mukainen ledimoduulivalaisin. Valaisin puolittaa energiakustannukset T5-ratkaisuun verrattuna, ja lisäksi sillä on pidempi käyttöikä. Käyttökustannusten huomattavan pienenemisen lisäksi valaisin tarjoaa houkuttelevan takaisinmaksuajan. PowerBalance edustaa uutta patentoitua muotoilua ja optista suunnittelua, jolla on saatu aikaan erinomainen hyötysuhde. Käyttökohteet: Toimistot ja muut sisätilasovellukset Ominaisuudet: Erittäin tehokas, toimistostandardien mukainen upotettava ledivalaisin Valoteho luumenia, järjestelmän teho W Valon väri lämmin tai neutraali valkoinen (3 000 K, K), yksilöllinen häikäisysuoja, Ra > 80 Pienentää merkittävästi käyttökustannuksia lyhyt takaisinmaksuaika Saatavana korvaavat versiot tyypillisimmille loistelamppuvalaisimille, mm. 600x600, 300x1200, 150x1200, sekä räätälöitäviä pituuksia. Mallistossa turvavalaisinversiot sekä ActiLume-anturilla varustetut versiot. 10 Sisävalaisimet 2015 Uppovalaisimet

11 Tekniset tiedot: RC460B / RC461B Luokitukset Jännite Käyttölämpötila C IP40, IK02, 850/5, suojausluokka I, CE, ENEC 230 tai 240 V / Hz Materiaali Runko pinnoitettua terästä ja muovia Kehys pulverimaalattua terästä Optiikka muovia Väri Valkoinen (RAL 9003) Asennus Uppoasennus, eri tuoteversiot eri kattotyyppeihin Näkyvä T-listakatto (VPC): asennus ilman kiinnikkeitä Symmetrinen piilolistakatto (CPC): asennus erillisen asennuskehyksen ja -kiinnikkeiden avulla (sisältyvät toimitukseen) Kipsilevykatto (PCV): asennus erillisen asennuskehyksen ja -kiinnikkeiden avulla (sisältyvät toimitukseen) Kytkentä Jousiliitinkytkentärima -o- 5x1,5 mm 2 ja vedonpoistin (PIP) tai Wielandpisto liittimet valaisimen yläpinnalla (W) Eri liittimet 230V ja DALI Muita liitäntä vaihtoehtoja saatavana tilauksesta Valaisimen valovirta 600x600 ja 300x1200: 2 800, tai lm 150x1200: lm Valaisimen ottoteho LED20S: W LED34S: W LED40S: W Valaisimen valotehokkuus < 117 lm/w Valaisimen elinikä L 80 B tuntia Värilämpötila ja värintoistoindeksi K tai K, Ra > 80 Optiikka SPO-pyramidioptiikka, patentoitu, UGR < 19 Liitäntälaite Philips Xitanium, PSD = säädettävä Valonsäätö PSD: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO Max. kpl liitäntälaitteita 20 kpl B-tyypin 16A-johdonsuojalla Lisätiedot Saatavana räätälöityjä runkopituuksia jopa mm:iin asti RC461B W60L60 RC461B W60L60 VPC RC4610B W60L60 CPC RC461B W30L120 CPC Sisävalaisimet 2015 Uppovalaisimet 11

12 RC461B W15L120 VPC RC461B W16LEXT VPC RC461B W15L125 VPC RC461B W30LEXT VPC RC461B W30L120 VPC RC461B W31LEXT VPC RC461B W31L125 VPC Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero RC460B G2 LED34S/840 PSD W30L120 VPC PIP lm 34 W 5, RC460B G2 LED34S/840 PSD W60L60 VPC PIP lm 34 W 4, RC461B G2 LED34S/840 PSD W60L60 VPC PIP lm 29 W 4, Kysy muita vaihtoehtoja asiakaspalvelustamme. LED34S = 3400 lm, PSD = DALI-liitäntälaite, VPC = asennus T-listakattoon, PIP = jousiliitinkytkentärima ja vedonpoistin Valonjaot RC460B G2 W30L120 1xLED34S/ Sisävalaisimet 2015 Uppovalaisimet

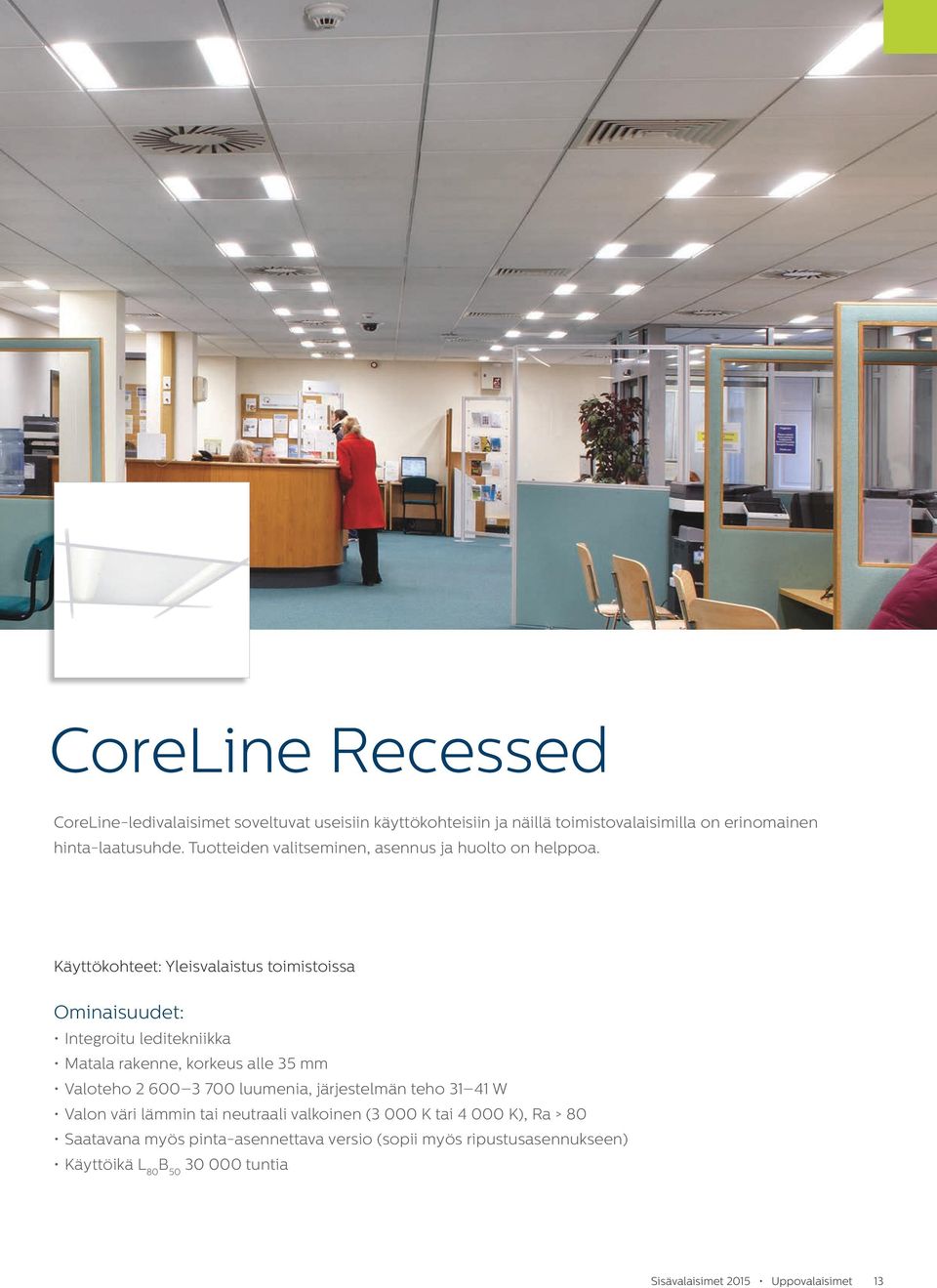

13 CoreLine Recessed CoreLine-ledivalaisimet soveltuvat useisiin käyttökohteisiin ja näillä toimistovalaisimilla on erinomainen hinta-laatusuhde. Tuotteiden valitseminen, asennus ja huolto on helppoa. Käyttökohteet: Yleisvalaistus toimistoissa Ominaisuudet: Integroitu leditekniikka Matala rakenne, korkeus alle 35 mm Valoteho luumenia, järjestelmän teho W Valon väri lämmin tai neutraali valkoinen (3 000 K tai K), Ra > 80 Saatavana myös pinta-asennettava versio (sopii myös ripustusasennukseen) Käyttöikä L 80 B tuntia Sisävalaisimet 2015 Uppovalaisimet 13

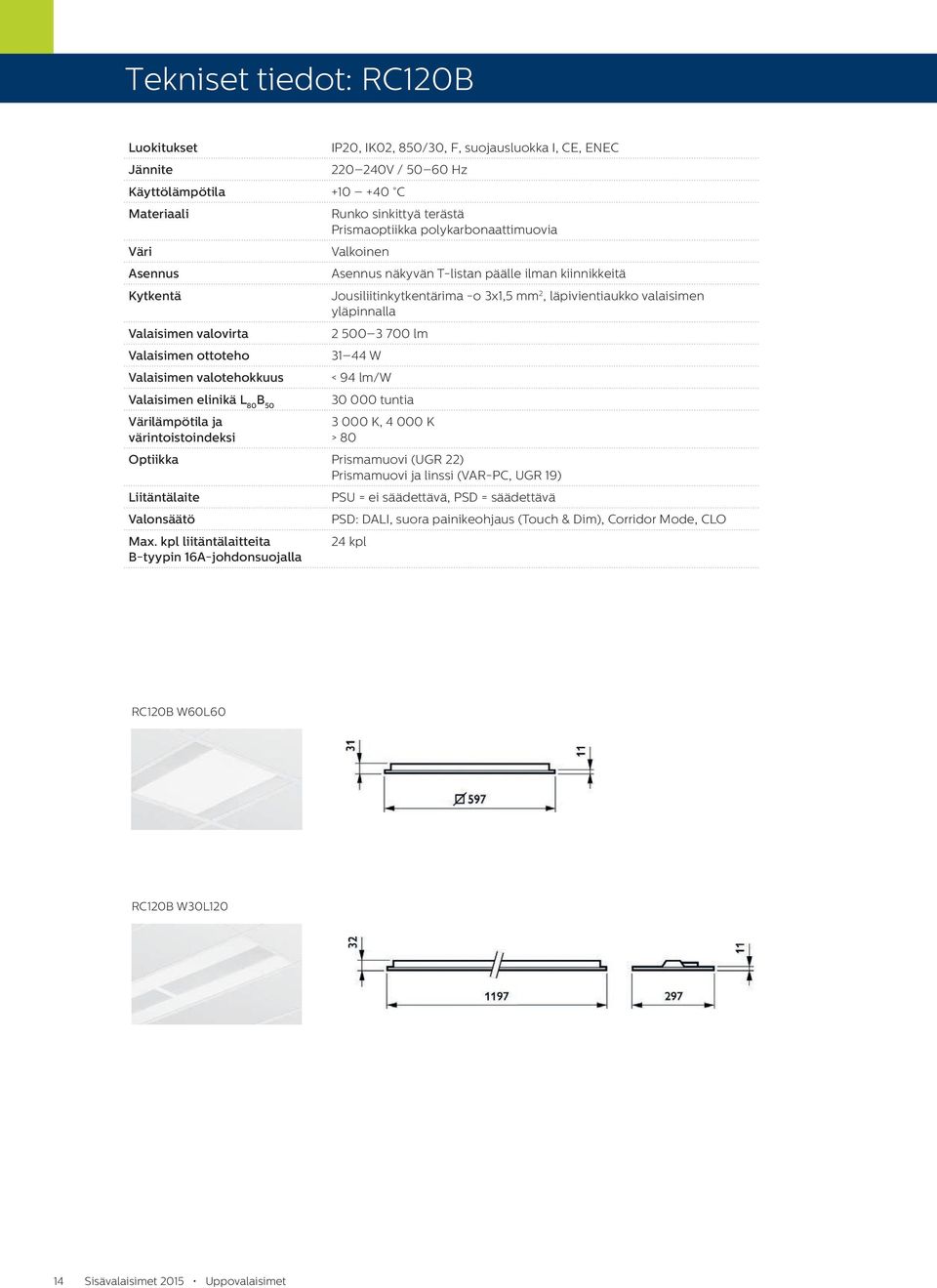

14 Tekniset tiedot: RC120B Luokitukset Jännite IP20, IK02, 850/30, F, suojausluokka I, CE, ENEC V / Hz Käyttölämpötila C Materiaali Väri Asennus Kytkentä Valaisimen valovirta Valaisimen ottoteho Valaisimen valotehokkuus Valaisimen elinikä L 80 B 50 Värilämpötila ja värintoistoindeksi Runko sinkittyä terästä Prismaoptiikka polykarbonaattimuovia Valkoinen Asennus näkyvän T-listan päälle ilman kiinnikkeitä Jousiliitinkytkentärima -o 3x1,5 mm 2, läpivientiaukko valaisimen yläpinnalla lm W < 94 lm/w tuntia K, K > 80 Optiikka Prismamuovi (UGR 22) Prismamuovi ja linssi (VAR-PC, UGR 19) Liitäntälaite PSU = ei säädettävä, PSD = säädettävä Valonsäätö PSD: DALI, suora painikeohjaus (Touch & Dim), Corridor Mode, CLO Max. kpl liitäntälaitteita 24 kpl B-tyypin 16A-johdonsuojalla RC120B W60L60 RC120B W30L Sisävalaisimet 2015 Uppovalaisimet

15 Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero RC120B LED27S/840 PSD W60L60 VAR-PC lm 27,5 W 2, RC120B LED34S/840 PSD W60L60 VAR-PC lm 35,5 W 2, RC120B LED37S/840 PSD W60L lm 42 W 2, RC120B LED37S/840 PSU W60L lm 42 W 2, RC120B LED27S/840 PSD W30L120 VAR-PC lm 27,5 W 2, RC120B LED34S/840 PSD W30L120 VAR-PC lm 35,5 W 2, RC120B LED37S/840 PSD W30L lm 42 W 2, RC120B LED37S/840 PSU W30L lm 42 W 3, LED xxs = x 000 lm, W60 = leveys 600 mm, L120 = pituus 1200 mm, PSD = säädettävä liitäntälaite, PSU = on/off-liitäntälaite, VAR-PC = UGR 19 Valonjaot RC120B 1xLED34S/840 W60L60 VAR-PC RC120B 1xLED37S/840 W60L RC120B_1xLED34S/840 W30L120 VAR-PC RC120B 1xLED37S/840 W30L Sisävalaisimet 2015 Uppovalaisimet 15

16 16 Sisävalaisimet 2015 Uppovalaisimet Stockmann, Helsinki

17 Stockmann, Helsinki CoreView Panel CoreView Panel on erittäin ohut ledivalaisin, joka mahtuu hyvin ahtaisiin alakattoihin. Ripustussarjalla varustettuna valaisin voidaan myös ripustaa. Valaisimen tasainen valopinta luo miellyttävän valaistusvaikutelman ja antaa hyvin valoa myös pystypinnoille. Käyttökohteet: Käytävät, aulatilat, liiketilat, terveydenhuolto Ominaisuudet: Miellyttävä valopinta, joka valaisee hyvin myös pystypintoja Valon väri lämmin tai neutraali valkoinen (3 000 K, K), Ra > 80 Helppo asentaa Matala rakenne, korkeus vain 16 mm (liitäntälaitteen kohdalla 46 mm) Viimeistelty ulkonäkö Sisävalaisimet 2015 Uppovalaisimet 17

18 Tekniset tiedot: RC165V Luokitukset Jännite Käyttölämpötila C Materiaali Väri Asennus Kytkentä IP20, IK02, suojausluokka II, F, CE, ENEC 230 tai 240 V / Hz Runko terästä Kehys ja optiikka muovia Optiikan materiaali akryylia (PMMA) Valkoinen Uppoasennus näkyvän T-listan päälle ilman kiinnikkeitä Ripustusasennus lisävarusteena tilattavan ripustussarjan avulla. Korkeussäätö vaijerikitkalukoilla. Valaisimen yläpinnalla liitäntälaitteessa jousiliitinkytkentärima -o 2x1,5 mm 2 ja vedonpoistin. Ripustussarjan kattokupissa jousiliitinkytkentärima -o 2x1,5 mm 2 ja vedonpoistin. Ei maadoitusta lm 41 W 83 lm/w tuntia K tai K Ra > 80 Valaisimen valovirta Valaisimen ottoteho Valaisimen valotehokkuus Valaisimen elinikä L 80 B 50 Värilämpötila ja värintoistoindeksi Optiikka Ohut akryylikalvorakenne, joka tuottaa tasaisen valopinnan. UGR 22. Liitäntälaite PSU = ei säädettävä, PSD = säädettävä Valonsäätö PSD: DALI, suora painikeohjaus (Touch & Dim), Corridor Mode, CLO Max. kpl liitäntälaitteita B-tyypin 16A-johdonsuojalla Lisätiedot PSU: 32 kpl PSD: 24 kpl Lisävarusteena ripustusasennussarja (sis. teräsvaijerit 4 kpl, metallinvärisen 150 cm:n liitosjohdon ja kattokupin) RC165V W60L60 RC165V W30L Sisävalaisimet 2015 Uppovalaisimet

19 Tilausnumerot Tyyppi Paino kg Tilausnumero RC165V LED34S/840 PSU W60L60 4, RC165V LED34S/830 PSU W60L60 4, RC165V LED34S/840 PSU W30L120 4, RC165V LED34S/830 PSUW30L120 4, RC165V LED34S/840 PSD W60L60 4, RC165V LED34S/830 PSD W60L60 4, RC165V LED34S/840 PSD W30L120 4, RC165V LED34S/830 PSD W30L120 4, Lisävarusteet RC165Z SME-2 WH ripustusasennussarja PSU-versioille RC165Z SME-4 WH ripustusasennussarja PSD-versioille LED34S = 3400 lm, PSD = DALI / Touch & Dim DALI -liitäntälaite, PSU = on/off-liitäntälaite, W30 = leveys 300 mm, L120 = pituus mm, W60 = leveys 600 mm, L60 = pituus 600 mm Valonjaot RC165V W60L60 1xLED34S/840 PSU RC165V W30L120 1xLED34S/840 PSU Sisävalaisimet 2015 Uppovalaisimet 19

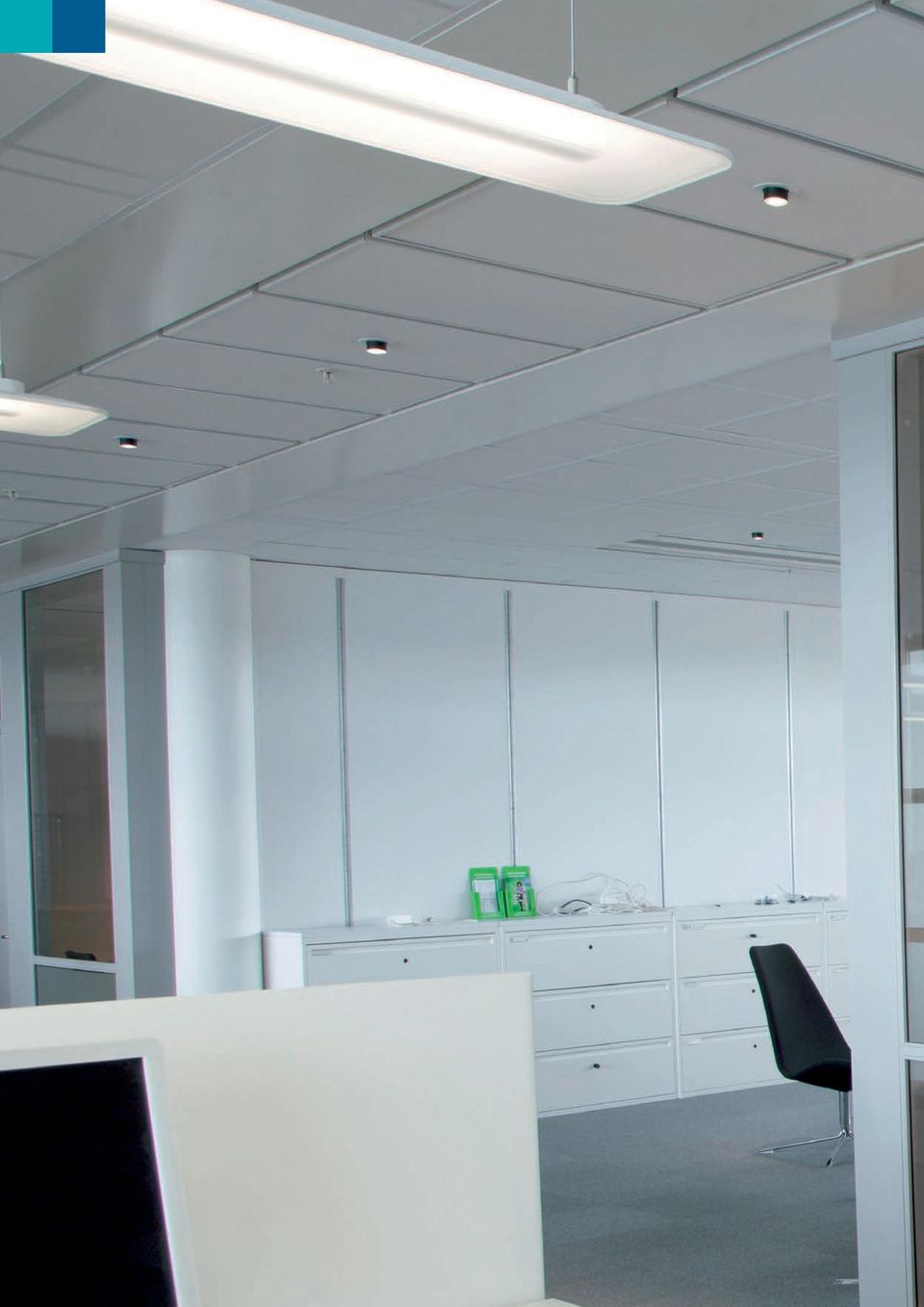

20 20 Sisävalaisimet 2015 Ripustusvalaisimet

21 SmartBalance SmartBalance on muotoilultaan uudenlainen, kulmistaan pyöristetty siro leditoimistovalaisin. Sen alapinnassa on mikroprismaoptiikka, joka takaa häikäisemättömän valaistuksen työympäristöön. Valaisin on saatavana kattopintaan asennettavana tai ripustettavana mallina, josta löytyy myös ylävalollinen versio. Käyttökohteet: Yleisvalaistus kohteissa, joissa tarvitaan pinta- tai ripustusasennettavaa valaisinta Ominaisuudet: Siro, nykyaikainen ja viimeistelty muotoilu Pinta-asennettavat ja ripustettavat mallit Ripustettavissa valaisimissa ylävalomahdollisuus Häikäisemätön ja laadukas mikroprismaoptiikka (UGR < 19) Valonohjaus mahdollista langattomilla läsnäolotunnistimilla (ActiLume Wireless) Sisävalaisimet 2015 Ripustusvalaisimet 21

22 Tekniset tiedot: SM480C / SP480P / SP482P SP480P ripustettava (ilman ylävaloa) SM480C pinta-asennus SP482P ripustettava (ylävalolla) Luokitukset IP40, IK02, 650/5, suojausluokka I, CE IP40, IK02, 650/5, suojausluokka I, CE Jännite 230 tai 240 V / Hz 230 tai 240 V / Hz Käyttölämpötila C C Materiaali Runko polykarbonaattia ja terästä Optiikka akryylia (AC-MLO) tai polykarbonaattia (PC-MLO) Runko polykarbonaattia ja terästä Optiikka akryylia (AC-MLO) tai polykarbonaattia (PC-MLO) Väri Valkoinen (RAL 9016) tai harmaa (RAL 9006) Valkoinen (RAL 9016) tai harmaa (RAL 9006) Asennus Kytkentä Valaisin kiinnitetään kattopintaan erillisen liitäntälaitekotelon ja pikakiinnikkeiden avulla. Pintakaapelin syöttö mahdollinen. Kiinnityspisteväli mm. Liitäntälaitekotelossa jousiliitinkytkentärima -o- 5x1,5 mm 2 ja vedonpoistin Vaijeriripustussarja SM2: 1,5 m:n vaijerit, kattokuppi ja liitosjohto. Portaaton korkeussäätö vaijerilukoilla. Ripustussarja saatavissa myös T-profiilikiinnikkeillä (SMT) tai ilman kattokuppia (SM1). Kiinnityspisteväli mm. Ripustussarjan kattokupissa jousiliitinkytkentärima -o- 5x1,5 mm 2 ja vedonpoistin Valaisimen valovirta tai lm 3 000, tai lm Valaisimen ottoteho W W Valaisimen valotehokkuus < 88 lm/w < 95 lm/w Valaisimen elinikä L 80 B tuntia tuntia Värilämpötila ja värintoistoindeksi Optiikka K tai K Ra > 80 OLC-mikrolinssioptiikka, akryyli (AC-MLO) OLC-mikrolinssioptiikka, kirkas akryyli (ACC-MLO) OLC-mikrolinssioptiikka, polykarbonaatti (PC-MLO) K tai K Ra > 80 OLC-mikrolinssioptiikka, akryyli (AC-MLO) OLC-mikrolinssioptiikka, kirkas akryyli (ACC-MLO) OLC-mikrolinssioptiikka, polykarbonaatti (PC-MLO) Liitäntälaite Philips Xitanium, PSD = säädettävä Philips Xitanium, PSD = säädettävä Valonsäätö PSD: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO. Saatavana myös langattomaan läsnäolotunnistukseen soveltuvat versiot (ACW). PSD: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO. Saatavana myös langattomaan läsnäolotunnistukseen soveltuvat versiot (ACW). Max. kpl liitäntälaitteita 20 kpl 20 kpl B-tyypin 16A-johdonsuojalla Lisätiedot Jonoasennusvarusteella voidaan yhdistää 2 tai 3 valaisinta (max) jonoon SM480C SP480P / SP482P 22 Sisävalaisimet 2015 Ripustusvalaisimet

23 Tilausnumerot Tyyppi Valovirta lm Paino kg Tilausnumero SM480C LED35S/840 PSD ACC-MLO , SP480P LED35S/840 PSD ACC-MLO SM , SP482P LED40S/840 PSD ACC-MLO SM , PSD = DALI-liitäntälaite, AC-MLO = mikrolinssioptiikka, akryyli, PC-MLO = mikrolinssioptiikka, poly karbonaatti, SM2 = vaijeriripustussarja, sis. liitosjohdon ja kattokupin Valonjaot SM480C W24L134 1xLED30S/830 AC-MLO SM480C W24L134 1xLED35S/830 ACC-MLO SM480C W24L134 1xLED30S/830 PC-MLO SP482P W24L134 1xLED40S/830 AC-MLO SP482P W24L134 1xLED40S/830 ACC-MLO SP482P W24L134 1xLED40S/830 PC-MLO C90-C270 C0-C C90-C270 C0-C C90-C270 C0-C Sisävalaisimet 2015 Ripustusvalaisimet 23

24 24 Sisävalaisimet 2015 Pintavalaisimet

25 CoreLine Surface CoreLine-ledi valaisimet soveltuvat useisiin käyttökohteisiin ja näillä toimistovalaisimilla on erinomainen hinta-laatusuhde. Valikoimasta löytyvät myös toimistovalaistuksen EN standardin vaatimukset täyttävät versiot. Tuotteiden asennus ja huolto on helppoa kyseessä on yksinkertainen vaihto. Käyttökohteet: Yleisvalaistus toimistoissa Ominaisuudet: Matala rakenne, korkeus alle 40 mm Valoteho luumenia, järjestelmän teho W Valon väri lämmin tai neutraali valkoinen (3 000 K tai K), Ra > 80 Energiansäästö jopa 40 % perinteisiin TL-D-valaisimiin verrattuna Käyttöikä L 80 B tuntia Sisävalaisimet 2015 Pintavalaisimet 25

26 Tekniset tiedot: SM120V Luokitukset Jännite Käyttölämpötila C Materiaali Väri Asennus Kytkentä Valaisimen valovirta Valaisimen ottoteho Valaisimen valotehokkuus Valaisimen elinikä L 80 B 50 Värilämpötila ja värintoistoindeksi IP20, IK02, 850/30, F, suojausluokka I, CE, ENEC 230 tai 240 V / Hz Runko sinkittyä terästä Prismaoptiikka polykarbonaattimuovia Valkoinen Valaisimessa asennuskehys, joka kiinnitetään suoraan kattopintaan Ripustussarja lisävarusteena. Ripustusasennus neljällä teräslankaripustimella. Mukana valkoinen 150 cm:n liitosjohto ja kattokuppi. Jousiliitinkytkentärima -o 3x1,5 mm 2, läpivientiaukko valaisimen yläpinnalla Pintajohtoasennus mahdollinen mukana toimitettavien korokepalojen avulla lm W < 94 lm/w tuntia K tai K Ra > 80 Optiikka Prismamuovi (UGR < 22) Prismamuovi ja linssi (VAR-PC, UGR < 19) Liitäntälaite PSU = ei säädettävä, PSD = säädettävä Valonsäätö PSD: DALI, suora painikeohjaus (Touch &Dim), Corridor Mode, CLO Max. kpl liitäntälaitteita 24 kpl B-tyypin 16A-johdonsuojalla SM120V W60L60 SM120V W20L Sisävalaisimet 2015 Pintavalaisimet

27 Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero SM120V LED26S/840 PSD W60L lm 31 W 3, SM120V LED26S/840 PSU W60L lm 31 W 3, SM120V LED27S/840 PSD W60L60 VAR-PC lm 28 W 3, SM120V LED34S/840 PSD W60L60 VAR-PC lm 36 W 3, SM120V LED37S/840 PSD W60L lm 42 W 3, SM120V LED37S/840 PSU W60L lm 42 W 3, SM120V LED26S/840 PSD W20L lm 31 W 3, SM120V LED26S/840 PSU W20L lm 31 W 3, SM120V LED27S/840 PSD W20L120 VAR-PC lm 28 W 3, SM120V LED34S/840 PSD W20L120 VAR-PC lm 36 W 3, SM120V LED37S/840 PSD W20L lm 42 W 3, SM120V LED37S/840 PSU W20L lm 42 W 3, Lisävarusteet SM120Z SME-3 ripustussarja 3-nap. liitosjohdolla (PSU) SM120Z SME-5 ripustussarja 5-nap. liitosjohdolla (PSD) LED xxs = x 000 lm, W60 = leveys 600 mm, L120 = pituus 1200 mm, PSD = säädettävä liitäntälaite, PSU = on/off-liitäntälaite, VAR-PC = UGR < 19 Valonjaot SM120V 1xLED34S/840 W60L60 VAR-PC SM120V 1xLED37S/840 W60L SM120V 1xLED34S/840 W20L120 VAR-PC SM120V 1xLED37S/840 W20L Sisävalaisimet 2015 Pintavalaisimet 27

28 28 Sisävalaisimet 2015 Seinävalaisimet

29 CoreLine Wall-mounted CoreLine-ledivalaisimia voidaan käyttää korvaamaan perinteiset pienloistelampuilla toimivat yleisja seinävalaisimet. Tuotteiden valitseminen, asentaminen ja huolto on todella helppoa. Käyttökohteet: Käytävät, portaikot, sisäänkäynnit, pysäköintihallit, kylpyhuoneet Ominaisuudet: Voidaan vaihtaa suoraan perinteisten seinäasennettavien valaisinten tilalle Jopa 55 % energiansäästö verrattuna PL-C-lampullisiin valaisimiin Valoteho luumenia, järjestelmän teho 8 24 W Valon väri lämmin tai neutraali valkoinen (3 000, K), Ra > 80 Vesitiivis IP65, ilkivallan kestävä IK10 Käyttöikä L 80 B tuntia Seinävalaisimet 2015 Uppovalaisimet 29

30 Tekniset tiedot: WL120V / WL121V WL120V (pyöreä) WL121V (soikea) Luokitukset IP65, IK10, 850/5, suojausluokka I, CE IP65, IK10, 850/5, suojausluokka I, CE Jännite 230 tai 240 V / Hz 230 tai 240 V / Hz Käyttölämpötila C C Materiaali Runko lasikuituvahvisteista nailonia, UV-suojattu Kupu polykarbonaattia, UV-suojattu Väri Valkoinen (RAL 9010) Harmaa (RAL 7043) Asennus Ruuvikiinnitys suoraan pintaan 4-pisteinen ruuvikiinnitys rungon seinäasennusta varten 4-pisteinen Torx-ruuvikiinnitys kuvun kiinnittämiseksi runkoon Läpijohdotus ei mahdollinen Kytkentä Jousipainikeliitin (PIP) Jousipainikeliitin (PIP) Valaisimen valovirta lm (LED12S) 500 lm (LED5S) lm (LED16S) Valaisimen ottoteho 18 W (LED12S) 8 W (LED5S) 24 W (LED16S) Valaisimen valotehokkuus 67 lm/w 67 lm/w Valaisimen elinikä L 80 B tuntia tuntia Värilämpötila ja värintoistoindeksi K tai K Ra > 80 Runko lasikuituvahvisteista nailonia, UV-suojattu Kupu polykarbonaattia, UV-suojattu Valkoinen (RAL 9010) Harmaa (RAL 7043) Ruuvikiinnitys suoraan pintaan 4-pisteinen ruuvikiinnitys rungon seinäasennusta varten 4-pisteinen Torx-ruuvikiinnitys kuvun kiinnittämiseksi runkoon Läpijohdotus ei mahdollinen K tai K Ra > 80 Optiikka Opaalikupu Opaalikupu Liitäntälaite PSR = säädettävä PSR = säädettävä Valonsäätö Sekä tyristori- että transistorisäätimellä Sekä tyristori- että transistorisäätimellä Max. kpl liitäntälaitteita 15 kpl 30 kpl B-tyypin 16A-johdonsuojalla Lisätiedot Saatavana integroidulla liiketunnistimella (MDU), johon on mahdollisuus ohjelmoida eri asetuksia Saatavana turvavalaisimena 3 tunnin akkukestolla (EL3) Saatavana integroidulla liiketunnistimella (MDU), johon on mahdollisuus ohjelmoida eri asetuksia Saatavana turvavalaisimena 3 tunnin akkukestolla (EL3) 30 Sisävalaisimet 2015 Seinävalaisimet

31 Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero WL120V LED12S/830 PSR WH lm 18 W 1, WL120V LED12S/840 PSR WH lm 18 W 1, WL120V LED16S/830 PSR WH lm 24 W 1, WL120V LED16S/840 PSR WH lm 24 W 1, WL121V LED5S/830 PSR WH 500 lm 8 W 0, WL121V LED5S/840 PSR WH 500 lm 8 W 0, LED5S = 500 lm, LED12S = lm, LED16S = 1600 lm, 830 = Ra 80 ja K, 840 = Ra 80 ja K, PSR = liitäntälaite, himmennettävä, WH = valkoinen Valonjaot WL120V LED16S/830 WL121V LED5S/ C90-C270 C0-C C90-C270 C0-C Seinävalaisimet 2015 Uppovalaisimet 31

32 LuxSpace G2 LuxSpace-sarjasta löytyvät sopivat tehot yleisimpiin sisävalaistustarpeisiin. Koko heijastimen pohja on valaisevaa pintaa, mikä on eduksi näköergonomian kannalta. Neljä eri heijastintyyppiä ja neljä upotuskehyksen värivaihtoehtoa antavat tilaa yksilölliseen arkkitehtuuriin. Lisäksi mallistoon sisältyy kehyksetön versio, joka mahdollistaa pelkistetymmän ulkoasun. Sarjaan kuuluvat myös koristelasit ja pinnalle asennettavat valaisimet. Käyttökohteet: Toimistot, myymälät, hotellit ja sairaalat ym. Ominaisuudet: Kattava mallisto luovaan sisävalaistukseen Laadukas viimeistely ja erittäin miellyttävä valaistusvaikutelma Kaksi runkokorkeutta, neljä eri heijastintyyppiä ja neljä kehyksen vakiovärivaihtoehtoa Erittäin hyvä valotehokkuus, jopa 111 lm/w Laaja valikoima lisävarusteita 32 Sisävalaisimet 2015 Downlight-valaisimet

33 Tekniset tiedot: DN570B/C (matala), DN571B/C (korkea) DN570B (matala, UGR < 22) DN571B (korkea, UGR < 19) DN570C (matala pintamalli, UGR < 22) DN571C (korkea pintamalli, UGR < 19) Luokitukset IP20 tai IP54, IK02, suojausluokka II, 850/5, F, CE, ENEC Paino 1,13 1,2 kg Jännite 230 tai 240 V / Hz Käyttölämpötila C Materiaali Runko ja kehys alumiinia. Heijastin metalloitua muovia. Pintamallin vaippa maalattua teräslevyä. Väri Kehys valkoinen (RAL 9010), harmaa (RAL 9006), musta (RAL 9005) tai kiiltävä metalli Myös kehyksetön vaihtoehto (RML) Asennus Jousikiinnikkeet, asetteluvara kattolevyn paksuuksille 2 30 mm Pintamallissa ruuvikiinnitys kattopintaan, kiinnitysreikäväli 100 mm Uppoasennuksessa valaisimen yläpuolelle tulee jättää tyhjää tilaa > 3 mm Kytkentä Jousiliitinkytkentärima -o- 3x2,5 mm 2, -o- 5x1,5 mm 2 (CU3) tai ketjutettava Wielandpistoliitin (CU3-W3T) Valaisimen valovirta lm Valaisimen ottoteho 14 28,5 W Valaisimen valotehokkuus < 111 lm/w Valaisimen elinikä L 80 B tuntia Värilämpötila ja värintoistoindeksi Optiikka Liitäntälaite Valonsäätö Max. kpl liitäntälaitteita B-tyypin 16A-johdonsuojalla Lisätiedot K ja K Ra > 80 Kiiltävä (C), fasetoitu (F), matta (M), valkoinen (WR) Philips Xitanium, PSE = ei säädettävä, PSED-E = säädettävä PSED-E: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO PSE-E: 24 kpl PSED-E: 30 kpl Saatavana myös turvavalaisimena 3 tunnin akulla (EL3) tai keskusakkujärjestelmään kytkettävänä (EL) Varusteena erilaisia suoja- ja koristelaseja DN570B C DN570B F DN570B M DN570B WR DN570C DN570B DN570C DN571B DN571C Sisävalaisimet 2015 Downlight-valaisimet 33

34 Tuotevalikoima Valaisin Valonlähde Valovirta* Teho / Valotehokkuus max. Valon väri Liitäntälaite Valaisimen runko Optiikka Turvavalaistus Väri Kytkentä Suojalasi (lisävarusteena) Koristelasit (ei EL3- valaisimiin) DN570B Upotettava, matala DN570C Pintaasennettava DN571B Upotettava, korkea DN571C Pintaasennettava LED12S 1350 lm (C ja F) 1150 lm (M) 1300 lm (WR) LED20S 2200 lm (C ja F) 1850 lm (M) 2100 lm (WR) 12,6 W Jopa 107 lm/w 21 W (3000K) 19,8 W (4000K) Jopa 111 lm/w LED24S 2600 lm (C ja F) 2200 lm (M) 2500 lm (WR) 25,5 W (3000K) 24 W (4000K) Jopa 108 lm/w LED12S 1300 lm (C ja F) 1000 lm (M) 1250 lm (WR) 12,6 W Jopa 103 lm/w LED20S 2100 lm (C ja F) 1650 lm (M) 2000 lm (WH) 21 W (3000K) 19,8 W (4000K) Jopa 106 lm/w LED24S 2500 lm (C ja F) 1950 lm (M) 2400 lm (WR) 25,5 W (3000K) 24 W (4000K) Jopa 104 lm/w 3000 K (830) 4000 K (840) Philips Xitanium PSE-E Ei valonsäätöä, DCyhteensopiva keskitettyyn turvavalaistukseen Philips Xitanium PSED-E DALI, DCyhteensopiva keskitettyyn turvavalaistukseen Kehyksellinen RML (kehyksetön) C Kiiltävä F Fasetoitu M Matta WR Valkoinen EL3 Yksikköturvavalaisin 3 tunnin akulla EL Keskusakustojärjestelmään kytkettävä WH Valkoinen (RAL 9010) GR Harmaa (RAL 9006 ) BK Musta (RAL 9005) CR Kiillotettu metalli Jousiliitinkytkentärima -o- 3x2,5 mm 2, -o- 5x1,5 mm 2 (CU3) tai ketjutettava Wielandpistoliitin (CU3-W3T) PG Kirkas suojalasi, alapuolelta IP54 PGO Opaali suojalasi, alapuolelta IP54 (ei EL3- valaisimiin) SG-O Koristelasi, opaali SG-HR-FR Koristelasi, matta halorengas SG-FRC Koristelasi, matta rengas * Ilman lisävarusteita Tyyppi Paino kg Tilausnumero DN570B LED12S/830 PSE-E C CU3 WH 1, DN570B LED12S/830 PSE-E F CU3 WH 1, DN570B LED12S/840 PSE-E C CU3 WH 1, DN570B LED12S/840 PSE-E F CU3 WH 1, DN570B LED20S/830 PSE-E C CU3 WH 1, DN570B LED20S/830 PSE-E F CU3 WH 1, DN570B LED20S/840 PSE-E C CU3 WH 1, DN570B LED20S/840 PSE-E F CU3 WH 1, DN571B LED12S/830 PSED-E C CU3 WH 1, DN571B LED12S/840 PSED-E C CU3 WH 1, DN571B LED20S/830 PSED-E C CU3 WH 1, DN571B LED20S/840 PSED-E C CU3 WH 1, DN571B LED24S/830 PSED-E C CU3 WH 1, DN571B LED24S/840 PSED-E C CU3 WH 1, PSE-E = on/off-liitäntälaite, PSED-E = DALI-liitäntälaite, C = kiiltävä optiikka, F= fasetoitu optiikka, CU3 = ketjutettava versio, WH = valkoinen 34 Sisävalaisimet 2015 Downlight-valaisimet

35 LuxSpace Accent Performance Valaistuksen energia- ja ylläpitokustannukset ovat merkittävä osa kokonaiskustannuksista niin kaupan alalla kuin hotelli- ja ravintolatoiminnassakin. Energiatehokkuuden ohella valaistuksen tulee olla laadukas, sen tulee sulautua arkkitehtuuriin ja kiinnittää asiakkaiden huomio myytäviin tuotteisiin. LED-valaistuksella saavutetaan huomattavat säästöt operatiivisissa kustannuksissa. Samalla pienennetään tilojen valaistuksen lämpökuormaa, mikä on kustannussäästöjen ohella merkittävä viihtyvyystekijä. Laajan LuxSpace Accent -tuoteperheen kohde - valaisimet tuottavat laadukasta valoa, omaavat erinomaisen energiatehokkuuden ja pitkän käyttöiän. Käyttökohteet: Myymälät, muoti, hotellit ja ravintolat Ominaisuudet: Kiinteä tai suunnattava valonjako LED-valaistus minimoi lämmöntuoton ympäristöön Valon väri lämmin, neutraali tai viileä valkoinen (2 700, tai K), Ra > 80 tai 90 Alhaiset ylläpitokustannukset pitkän eliniän ja pienen energiankulutuksen ansiosta Himmennettävissä (DALI) Sisävalaisimet 2015 Downlight-valaisimet 35

36 Tekniset tiedot: RS750B / RS751B / RS752B RS750B kiinteä RS751B / RS752B suunnattava Luokitukset IP20/IP44. IK02, 650/5, CE, ENEC IP20, IK02, 650/5, CE, ENEC Jännite 230 tai 240 V / Hz 230 tai 240 V / Hz Käyttölämpötila C C Materiaali Runko ja kehys alumiinia Heijastin metalloitua muovia Liitäntälaitekotelo muovia Väri Musta (RAL 9004) Valkoinen (RAL 9003) Harjattu alumiini Muita RAL-värejä saatavana tilauksesta Asennus Jousikiinnikkeet, asetteluvara kattolevyn paksuuksille 5 30 mm Kytkentä Jousiliitinkytkentärima -o 2x1,5 mm 2 ja vedonpoistin. Ei maadoitusta. Säädettävissä versioissa -o 4x1,5 mm 2 Valaisimen valovirta lm lm Valaisimen ottoteho W W Värilämpötila ja värintoistoindeksi 2 700, tai K: Ra > 80, saatavana myös K: Ra > 90 Erikoisversiot: Rose, Crisp White (CRW), FMT (Fresh food/meat) ja CH (Champagne) Valaisimen elinikä L 80 B tuntia tuntia Optiikka Liitäntälaite Valonsäätö Max. kpl liitäntälaitteita B-tyypin 16A-johdonsuojalla NB (15 ), MB (25 ), WB (35 ), VWB (), LIN (ovaali valonjako) Philips Xitanium, PSE = ei säädettävä, PSED-E = säädettävä PSED-E: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO PSE-E: 26 kpl PSED-E: 30 kpl Runko ja kehys alumiini Heijastin metalloitua muovia Liitäntälaitekotelo muovia Musta (RAL 9004) Valkoinen (RAL 9003) Harjattu alumiini Muita RAL-värejä saatavana tilauksesta Jousikiinnikkeet, asetteluvara kattolevyn paksuuksille 5 30 mm Jousiliitinkytkentärima -o 2x1,5 mm 2 ja vedonpoistin. Ei maadoitusta. Säädettävissä versioissa -o 4x1,5 mm , tai K: Ra > 80, saatavana myös K: Ra > 90 Erikoisversiot: Rose, Crisp White (CRW), FMT (Fresh food/meat) ja CH (Champagne) NB (15 ), MB (25 ), WB (35 ), VWB (), LIN (ovaali valonjako) Philips Xitanium, PSE = ei säädettävä, PSED-E = säädettävä PSED-E: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO PSE-E: 26 kpl PSED-E: 30 kpl RS750B RS752B RS751B 36 Sisävalaisimet 2015 Downlight-valaisimet

37 Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero RS750B LED26S/CRW PSED-E NB BK lm 38,5 W 1, RS750B LED39S/830 PSE-E MB WH lm 37 W 1, RS750B LED49S/930 PSE-E MB BK lm 56,5 W 1, RS751B LED39S/CRW PSE-E MB WH lm 51 W 1, RS752B LED27S/CRW PSE-E MB WH lm 34 W 1, RS752B LED39S/CRW PSE-E WB WH lm 51 W 1, PSE-E = on/off-liitäntälaite, PSED-E = säädettävä liitäntälaite, CRW = Crisp White, NB = kapea valonjako, MB = keskileveä valonjako, WB = leveä valonjako, WH = valkoinen, BK = musta Valonjaot RS750B 1xLED39S CRW MB RS750B 1xLED39S CRW WB RS750B 1xLED39S CRW MB LIN RS750B 1xLED39S CRW WB LIN Sisävalaisimet 2015 Downlight-valaisimet 37

38 CoreLine ProSet CoreLine ProSet -valaisimen ansiosta halogeeniratkaisut voidaan päivittää ledeillä edullisesti valaisimella on sama valoteho, mutta 16 kertaa pidempi käyttöikä. Monipuolista, himmennettävää CoreLine ProSet -valaisinta on saatavissa kiinteinä ja suunnattavina versioina. IP44-luokituksen ansiosta valaisin soveltuu myös kosteisiin tiloihin. Käyttökohteet: Hotellit, ravintolat, aulat, käytävät, WC-tilat, kodin valaistus Ominaisuudet: Halogeenit korvaava lediratkaisu, joka tuo vastinetta rahalle: kokonaiskustannukset maksavat itsensä takaisin alle kahdeksassa kuukaudessa 75 %:n energiansäästö verrattuna 50 W:n 12V-halogeenivalaisimeen Valoteho 640 luumenia, järjestelmän teho 13 W Valon väri lämmin tai neutraali valkoinen (3 000, K), Ra > 80 Valikoimassa kiinteät ja suunnattavat valaisimet Käyttöikä L 80 B tuntia 38 Sisävalaisimet 2015 Downlight-valaisimet

39 Tekniset tiedot: RS120B / RS121B Luokitukset Päältä IP20, alta IP44, IK05, suojausluokka 1, CE Jännite 230 tai 240 V / Hz Käyttölämpötila C Materiaali Runko painevalettua alumiinia Väri Valkoinen kehys, valkoinen runko Asennus Kiinnitys jousikiinnittimillä Läpijohdotus ei mahdollinen Kytkentä Ruuviliitin vedonpoistajalla Valaisimen valovirta 640 lm Valaisimen ottoteho 13 W Valaisimen elinikä L 80 B tuntia Värilämpötila ja värintoistoindeksi K tai K Ra > 80 Optiikka 25 tai 4 Liitäntälaite PSR = säädettävä Valonsäätö Nousevaa aaltoa leikkaavilla himmentimillä (tyristorisäädin, soveltuvuus tarkistettava) Max. kpl liitäntälaitteita 40 kpl B-tyypin 16A-johdonsuojalla Lisätiedot Lisävarusteena valonsäätöön soveltuva kiertonuppisäädin ABB 6523U RC120B RC121B Sisävalaisimet 2015 Downlight-valaisimet 39

40 Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero RS120B LED6-25-/830 PSR WH 640 lm 13 W 0, RS120B LED6-25-/840 PSR WH 640 lm 13 W 0, RS120B LED6-40-/830 PSR WH 640 lm 13 W 0, RS120B LED6-40-/840 PSR WH 640 lm 13 W 0, RS121B LED6-25-/830 PSR WH 640 lm 13 W 0, RS121B LED6-25-/840 PSR WH 640 lm 13 W 0, RS121B LED6-40-/830 PSR WH 640 lm 13 W 0, RS121B LED6-40-/840 PSR WH 640 lm 13 W 0, LED6 = 640 lm, 830 = Ra 80, K, 840 = Ra 80, K, PSR = liitäntälaite, himmennettävä, WH = valkoinen Valonjaot RS120B 1xLED6-25-/ RS120B 1xLED6-40-/ Sisävalaisimet 2015 Downlight-valaisimet

41 GreenSpace G2 Monikäyttöinen downlightvalaisin, josta löytyvät sopivat mallit sekä aula- ja käytävätiloihin että toimistoihin, joissa tehdään näyttöpääte työtä. Kaksi kokovaihtoehtoa, joissa kummassakin yksi tehoversio. Mallistoon sisältyvät myös alapuolelta roiskevesi tiiviit IP44-versiot. Käyttökohteet: Toimistot, myymälät, hotellit ja sairaalat ym. Ominaisuudet: Kustannustehokas perusvalaisin volyymikohteisiin Kokovaihtoehdot 150 mm:n ja 200 mm:n upotusaukkoihin Laadukas kiiltometalloitu heijastin hyvällä hyötysuhteella Hyvä häikäisysuojaus (UGR < 19) mahdollistaa käytön toimistovalaistuksessa Valikoimassa DALI-ohjattavat versiot, IP44-mallit sekä turvavalaisimet Sisävalaisimet 2015 Downlight-valaisimet 41

42 Tekniset tiedot: DN460B / DN470B /DN461B / DN471B DN460B (Mini, UGR < 22) DN461B (Mini, UGR < 19) DN470B (Compact, UGR < 22) DN471B (Compact, UGR < 19) Luokitukset IP20 tai IP44, IK02, suojausluokka II, 850/5, F, CE, ENEC Paino 0,69 1,15 kg Jännite 230 tai 240 V / Hz Käyttölämpötila C Materiaali Runko painevalettua alumiinia Kiiltometalloitu muoviheijastin Väri Kehys valkoinen (RAL 9010) Asennus Jousikiinnikkeet, asetteluvara kattolevyn paksuuksille 2 30 mm Kytkentä Jousiliitinkytkentärima -o- 3x2,5 mm 2 tai -o- 5x1,5 mm 2 (CU3) Valaisimen valovirta lm Valaisimen ottoteho 14,6 26W Valaisimen valotehokkuus lm/w Valaisimen elinikä L 80 B tuntia Värilämpötila ja värintoistoindeksi Optiikka Liitäntälaite Valonsäätö Max. kpl liitäntälaitteita B-tyypin 16A-johdonsuojalla Lisätiedot K ja K Ra > 80 Kiiltometalloitu muoviheijastin DN461 ja DN471 varustettu rengashäikäisysuojalla (UGR 19) Philips Xitanium, PSE = ei säädettävä, PSED-E = säädettävä PSED-E: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO PSE: 24 kpl PSED: 30 kpl Saatavana myös turvavalaisimena 3 tunnin akulla (EL3) Varusteena kirkas suojalasi IP44 (PG) tai opaali suojalasi IP44 (PGO) DN460B (Mini, UGR < 22) DN461B (Mini, UGR < 19) DN470B (Compact, UGR < 22) DN471B (Compact, UGR < 19) DN460B/DN461B 115 DN470B/DN471B 42 Sisävalaisimet 2015 Downlight-valaisimet

43 Tuotevalikoima Valaisin Valovirta* Teho / Valotehokkuus Valon väri Liitäntälaite Optiikka Valonlähde Turvavalaistus Väri Kytkentä Suojalasi DN460B Mini LED11S lm 13,8 W 86 lm/w PG Kirkas (alapuolelta IP44) PGO Opaali (alapuolelta IP44) DN461B Mini DN470B Compact LED20S 1150 lm 2200 lm 13,8 W 83 lm/w 24 W 92 lm/w 3000 K (830) 4000 K (840) Philips Xitanium PSE-E Ei valonsäätöä Philips Xitanium PSED-E DALI C Kiiltävä EL3 Yksikköturvavalaisin 3 tunnin akulla WH Valkoinen (RAL 9010) Jousiliitinkytkentärima -o 2x1,5 mm 2 CU3 Jousiliitinkytkentärima -o- 3x2,5 mm 2 tai -o- 5x1,5 mm 2 (DALI-versiot) PG Kirkas (alapuolelta IP44) PGO Opaali (alapuolelta IP44) DN471B Compact 2100 lm 24 W 87 lm/w * Ilman lisävarusteita Tyyppi Paino kg Tilausnumero DN460B (Mini, UGR < 22) DN460B LED11S/830 PSE-E CU3 WH 0, DN460B LED11S/840 PSE-E CU3 WH 0, DN460B LED11S/830 PSED-E CU3 WH 0, DN460B LED11S/840 PSED-E CU3 WH 0, DN461B (Mini, UGR < 19) DN461B LED11S/830 PSE-E CU3 WH 0, DN461B LED11S/840 PSE-E CU3 WH 0, DN461B LED11S/830 PSED-E CU3 WH 0, DN461B LED11S/840 PSED-E CU3 WH 0, DN470B (Compact, UGR < 22) DN470B LED20S/830 PSE-E CU3 WH 1, DN470B LED20S/840 PSE-E CU3 WH 1, DN470B LED20S/830 PSED-E CU3 WH 1, DN470B LED20S/840 PSED-E CU3 WH 1, DN471B (Compact, UGR < 19) DN471B LED20S/830 PSE-E CU3 WH 1, DN471B LED20S/840 PSE-E CU3 WH 1, DN471B LED20S/830 PSED-E CU3 WH 1, DN471B LED20S/840 PSED-E CU3 WH 1, LED11S = lm, LED20S = lm, PSE-E = on/off-liitäntälaite, PSED-E = DALI-liitäntälaite, CU3 = ketjutettava versio, WH = valkoinen Sisävalaisimet 2015 Downlight-valaisimet 43

44 Valonjaot DN460B 1xLED11S/840 C 9 9 DN460B IP44 1xLED11S/840 C PGO DN460B IP44 1xLED11S/840 C DN461B 1xLED11S/840 C 9 9 DN470B 1xLED20S/840 C DN470B IP44 1xLED20S/840 C PGO DN470B IP44 1xLED20S/840C DN471B 1xLED20S/840 C Sisävalaisimet 2015 Downlight-valaisimet

45 CoreLine Downlight CoreLine Downlight -ledivalaisimilla voidaan korvata perinteiset yleisvalaistuksessa käytettävät pistokanta-alasvalot. Energiansäästö niihin verrattuna on jopa 75 % ja valaisimella on viisi kertaa pidempi käyttöikä. Käyttökohteet: Yleisvalaistus käytävillä ja kulkuväylillä Ominaisuudet: Energiatehokas, kestävä leditekniikka Saatavissa Mini- (1 000 lm) ja Compact-versioina (2 000 lm) Valoteho ja luumenia, järjestelmän teho 13 ja 24 W Valon väri lämmin tai neutraali valkoinen (3 000 K tai K), Ra > 80 Käyttöikä L 80 B tuntia Sisävalaisimet 2015 Downlight-valaisimet 45

46 Tekniset tiedot: DN125B Luokitukset Jännite Käyttölämpötila C IK02, IP20, 650/5, F, suojausluokka I, CE 230 tai 240 V / Hz Materiaali Heijastin valkoiseksi maalattua alumiinia Virtalähteen kansi polykarbonaattia Valoa hajottava häikäisysuoja akryylia Väri Kehys valkoinen (RAL 9010) Asennus Kiinnitys jousikiinnittimillä Läpijohdotus ei mahdollinen Kytkentä Ruuviliitin ja vedonpoistaja Valaisimen valovirta lm (Mini) lm (Compact) Valaisimen ottoteho 13 W (Mini) 24 W (Compact) Valaisimen elinikä L 80 B tuntia Värilämpötila ja värintoistoindeksi K tai K Ra > 80 Optiikka Heijastin valkoiseksi maalattua alumiinia, leveä valonjako (10) Liitäntälaite PSR = säädettävä Valonsäätö Nousevaa aaltoa leikkaavilla himmentimillä, sopivuus tarkistettava Max. kpl liitäntälaitteita B-tyypin 16A-johdonsuojalla Mini lm: 30 kpl Compact lm: 15 kpl DN125B Mini lm DN125B Compact 2000 lm 46 Sisävalaisimet 2015 Downlight-valaisimet

47 Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero DN125B LED10S/830 PSR WH lm 13 W 0, DN125B LED10S/840 PSR WH lm 13 W 0, DN125B LED20S/830 PSR WH lm 24 W 0, DN125B LED20S/840 PSR WH lm 24 W 0, LED10S = lm, LED20S = lm, 830 = Ra 80, K, 840 = Ra 80, K, PSR = himmennettävissä katso tekniset tiedot, WH = valkoinen Valonjaot DN125B D187 1xLED10S/ Sisävalaisimet 2015 Downlight-valaisimet 47

48 Stockmann, Helsinki StyliD Mini ja Compact Valaistuksen energia- ja ylläpitokustannukset ovat merkittävä osa kokonaiskustannuksista niin kaupan alalla kuin hotelli- ja ravintolatoiminnassakin. Energiatehokkuuden ohella valaistuksen tulee olla laadukas, sen tulee sulautua arkkitehtuuriin ja kiinnittää asiakkaiden huomio myytäviin tuotteisiin. LED-valaistuksella saavutetaan huomattavat säästöt operatiivisissa kustannuksissa. Samalla pienennetään tilojen valaistuksen lämpökuormaa, mikä on kustannussäästöjen ohella merkittävä viihtyvyystekijä. Laajan StyliD-tuoteperheen kohdevalaisimet tuottavat laadukasta valoa, omaavat erinomaisen energiatehokkuuden ja pitkän käyttöiän. Käyttökohteet: Myymälät, muoti, hotellit ja ravintolat Ominaisuudet: Asennus virtakiskoon tai kattopintaan LED-valaistus minimoi lämmöntuoton ympäristöön Valon väri lämmin, neutraali tai viileä valkoinen (2 700, tai K), Ra > 80 tai 90 Alhaiset ylläpitokustannukset pitkän eliniän ja pienen energiankulutuksen ansiosta Himmennettävissä (DALI) 48 Sisävalaisimet 2015 Kohdevalaisimet

49 Tekniset tiedot: ST730T/C ja ST740T/C Mini ST730C (pinta-asennettava) Mini ST730T (3-vaihevirtakiskoon) Compact ST740C (pinta-asennettava) Compact ST740T (3-vaihevirtakiskoon) Luokitukset IP20, IK02, suojausluokka II, 650/5, F, CE, ENEC IP20, IK02, suojausluokka II, 650/5, F, CE, ENEC Jännite 230 tai 240 V / Hz 230 tai 240 V / Hz Käyttölämpötila C C Materiaali Liitäntälaitekotelo muovia Valaisinosa ja jäähdytyslevy painevalettua alumiinia Sulkulasi akryylia tai lasia Liitäntälaitekotelo muovia Valaisinosa ja jäähdytyslevy painevalettua alumiinia Sulkulasi akryylia tai lasia Väri Musta (BK, RAL 9004) Valkoinen (WH-WH, RAL 9003) Valko-musta (WH-BK, valaisinosa ja virtalähdekotelon etuosa valkoiset, jäähdytyslevy ja virtalähdekotelon sivut mustat) Harjattu alumiini (ALU, valaisinosa ja virtalähdekotelon etuosa harjattu alumini, jäähdytyslevy ja virtalähdekotelon sivut mustat) Hopea (SI, RAL 9006 metallinharmaa) Muita RAL-värejä saatavana tilauksesta Asennus 3-vaihevirtakiskoon (3C, 5C6) tai suoraan kattopintaan, kiinnityspisteväli 101 mm Pintamallin voi asentaa myös seinään Kytkentä Kytkentä 3-vaihevirtakiskoon. Kiskon tyyppi PSE: Global Trac Pro (liitin GA69) PSED: Global Trac Control Pulse DALI (liitin GAC600) Pintamallissa jousiliitinkytkentärima -o 2x1,5 mm 2. Ei maadoitusta. Säädettävissä versioissa -o 4x1,5 mm 2 Valaisimen valovirta lm lm Valaisimen ottoteho W W Valaisimen elinikä L 80 B tuntia tuntia Värilämpötila ja värintoistoindeksi 2 700, tai K: Ra > 80, saatavana myös K: Ra > 90 Erikoisversiot: Rose, Crisp White (CRW), FMT (Fresh food/meat) ja CH (Champagne) Musta (BK, RAL 9004) Valkoinen (WH-WH, RAL 9003) Valko-musta (WH-BK, valaisinosa ja virtalähdekotelon etuosa valkoiset, jäähdytyslevy ja virtalähdekotelon sivut mustat) Harjattu alumiini (ALU, valaisinosa ja virtalähdekotelon etuosa harjattu alumini, jäähdytyslevy ja virtalähdekotelon sivut mustat) Hopea (SI, RAL 9006 metallinharmaa) Muita RAL-värejä saatavana tilauksesta 3-vaihevirtakiskoon (3C, 5C6) tai suoraan kattopintaan, kiinnityspisteväli 101 mm Pintamallin voi asentaa myös seinään Kytkentä 3-vaihevirtakiskoon. Kiskon tyyppi PSE: Global Trac Pro (liitin GA69) PSED: Global Trac Control Pulse DALI (liitin GAC600) Pintamallissa jousiliitinkytkentärima -o 2x1,5 mm 2. Ei maadoitusta. Säädettävissä versioissa -o 4x1,5 mm , tai K: Ra > 80, saatavana myös K: Ra > 90 Erikoisversiot: Rose, Crisp White (CRW), FMT (Fresh food/meat) ja CH (Champagne) Optiikka NB (1), MB (24 ), WB (34 ) NB (1), MB (24 ), WB (34 ) Liitäntälaite Philips Xitanium, PSE = ei säädettävä, Philips Xitanium, PSE = ei säädettävä, PSED = säädettävä PSED = säädettävä Valonsäätö Max. kpl liitäntälaitteita B-tyypin 16A-johdonsuojalla PSED: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO PSE: 32 kpl PSE-D: 24 kpl PSED: DALI, suora painikeohjaus (Touch&Dim), Corridor Mode, CLO PSE: 32 kpl PSE-D: 24 kpl ST730C ST730T PSE Sisävalaisimet 2015 Kohdevalaisimet 49

50 ST740C ST740T PSE ST740T PSED Tilausnumerot Tyyppi Valovirta Teho Paino kg Tilausnumero ST730T LED12S/830 PSE MB WH lm 12,5 W 0, ST730T LED12S/830 PSED WB BK lm 12,5 W 0, ST730T LED12S/840 PSE WB WH lm 12,5 W 0, ST730T LED12S/840 PSED WB WH lm 12,5 W 0, ST740T LED27S/830 PSE MB WH lm 25 W 1, ST740T LED27S/830 PSED WB BK lm 25 W 1, ST740T LED39S/830 PSE WB BK lm 39 W 1, ST740T LED39S/840 PSED WB WH lm 39 W 1, PSE = on/off-liitäntälaite, PSED = säädettävä liitäntälaite, MB = keskileveä valonjako, WB = leveä valonjako, WH = valkoinen, BK = musta 50 Sisävalaisimet 2015 Kohdevalaisimet

51 Valonjaot ST730T 1xLED12S/830 MB ST730T 1xLED12S/830 WB ST730T 1xLED11S/830 NB ST740T 1xLED17S/830 MB ST740T 1xLED17S/830 WB ST740T 1xLED20S/830 NB ST740T 1xLED39S/830 MB ST740T 1xLED39S/830 WB Sisävalaisimet 2015 Kohdevalaisimet 51
