1 Rakkaudella rantaasi!

2 PARAS LAITURI RANTAASI Laituri on rannan kruunu. Se on paikka, missä kesä otetaan vastaan ja missä kesästä nautitaan. Siihen kiinnitetään veneenmuotoisia unelmia, sille tullaan ja siltä lähdetään turvallisesti. Ei ole samantekevää, kuka laiturisi valmistaa, asentaa ja huoltaa. Me teemme sen rantarakastajan elkein eli ymmärtäen, millainen laituri ratkaisee käytännön toiveesi ja haaveesi. Kotimaisin voimin, tietysti. Rakkaudella rantaasi tarkoittaa, että me hoidamme suunnittelun, luvat, 3D-kuvat ja koko sen ruljanssin, minkä yksilöllisesti mietitty laituriratkaisu edellyttää. Me valmistamme, asennamme ja huollamme laiturisi sekä tarvittaessa kohennamme vaikka koko mökkiympäristön. Me teemme sinä nautit! Ville Valtanen Puh Sakari Aarnio Puh Myymälä Mietoinen: Saarentie Hietamäki Suomen Laiturikauppa Pidätämme oikeuden hinnanmuutoksiin.

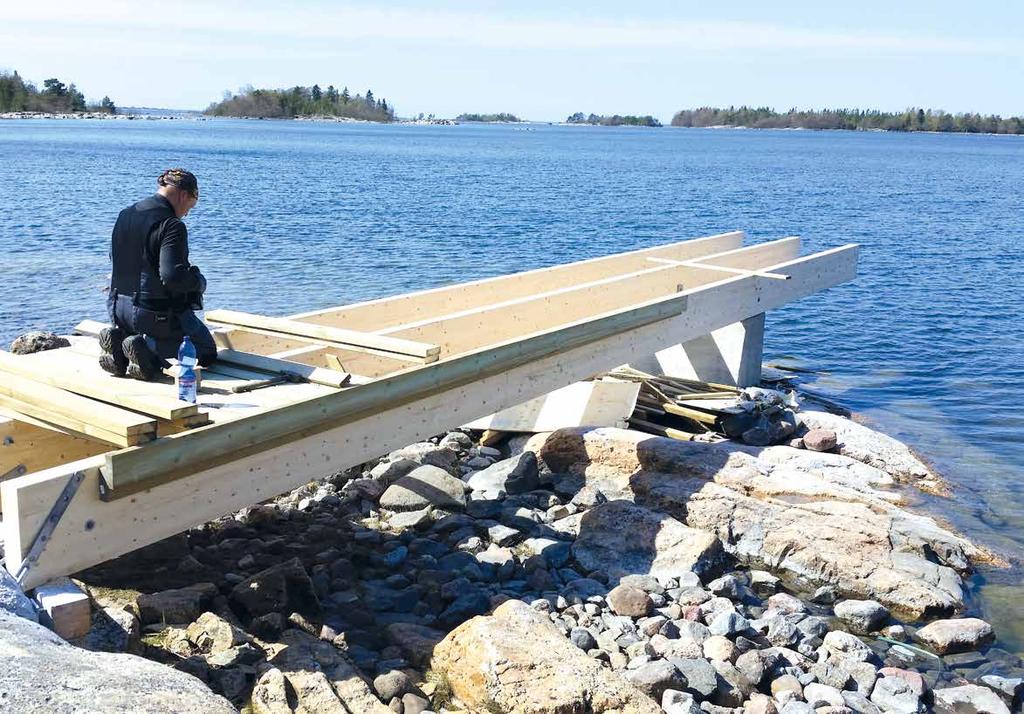

3 ASENNUS- JA HUOLTOPALVELUT Tässä osa rakkaudella rantaasi-tiimiä, joka rakentaa, asentaa ja huoltaa projektit ammattitaidolla. Suunnittelupalvelu - suunnittelemme laiturinne rannassanne - piirrämme lupakuvat - tarvittaessa hoidamme lupaprosessin Huoltopalvelu Huoltopalveluihimme kuuluu mm. - laiturien huollot - ketjujen tarkistukset, kiristykset ja vaihdot - ankkurointien tarkistukset ja uusiminen - laiturinkansien öljyämiset - käyntisiltojen nostot ja laskut - tarvittaessa esimerkiksi ahtojää paikoissa myös laiturien poisnosto, säilytys ja takaisin asennus Tiimipäällikkö Sakari Aarnio sakari@suomenlaiturikauppa.fi

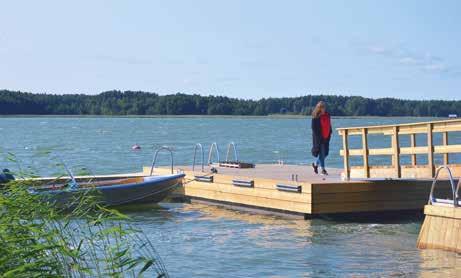

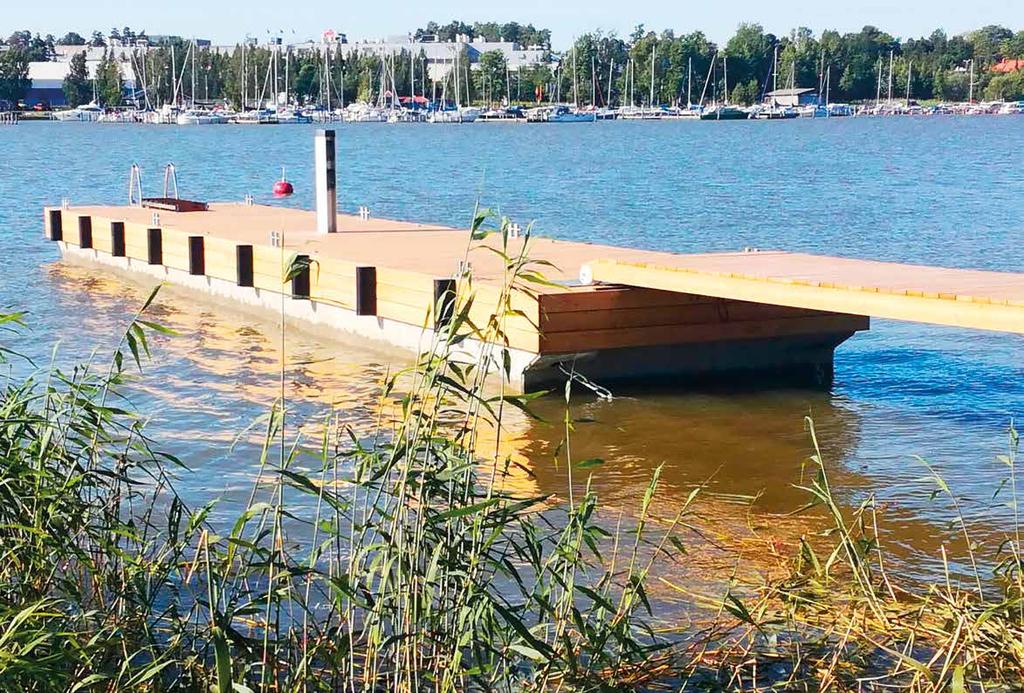

4 Raskasbetoniponttonilaiturit sopivat satamiin sekä isoille että pienille veneille. Laituri on suunniteltu koviin paikkoihin aaltojen armoille, ja se sopii myös aallonmurtajaksi. Ominaisuuksiltaan massiivibetonilaiturit ovat vankkoja, sopivat ympärivuotiseen käyttöön vaativiinkin olosuhteisiin palvelemaan pitkäikäisesti. Ponttonin korkeus 108 cm. RASKASBETONIPONTTONI Heavy Ominaisuudet: K45, N/mm2, muovikuitubetoni lujuudeltaan EN-206-I standardien mukainen aina täysin kuumasinkitty raudoitus EPS 100-täyte (tiheys 20 kg/m3) PONTTONEILLA 10 VUODEN TAKUU! Pituudet/metriä: Leveydet/metriä: 2,4 3 3,5 4

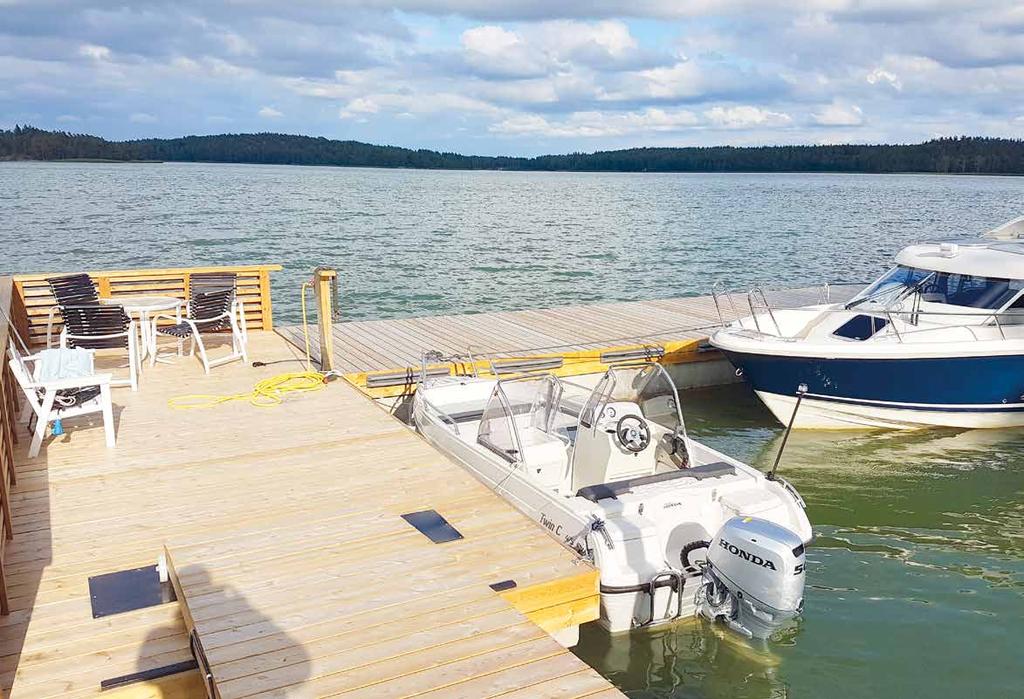

5 Raskasbetoniponttoni Heavy 8x3 ja 12x3 L-malli

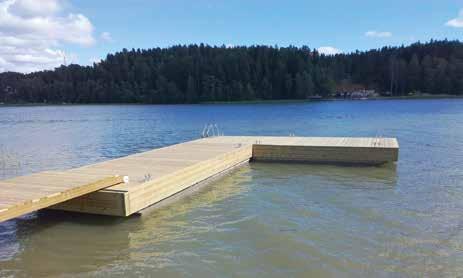

6 Heavy 8x4 Heavy 8x3 + 8x3 L-malli Raskasbetoniponttoni Heavy 12x3,5 ja 8x3,5 L-malli

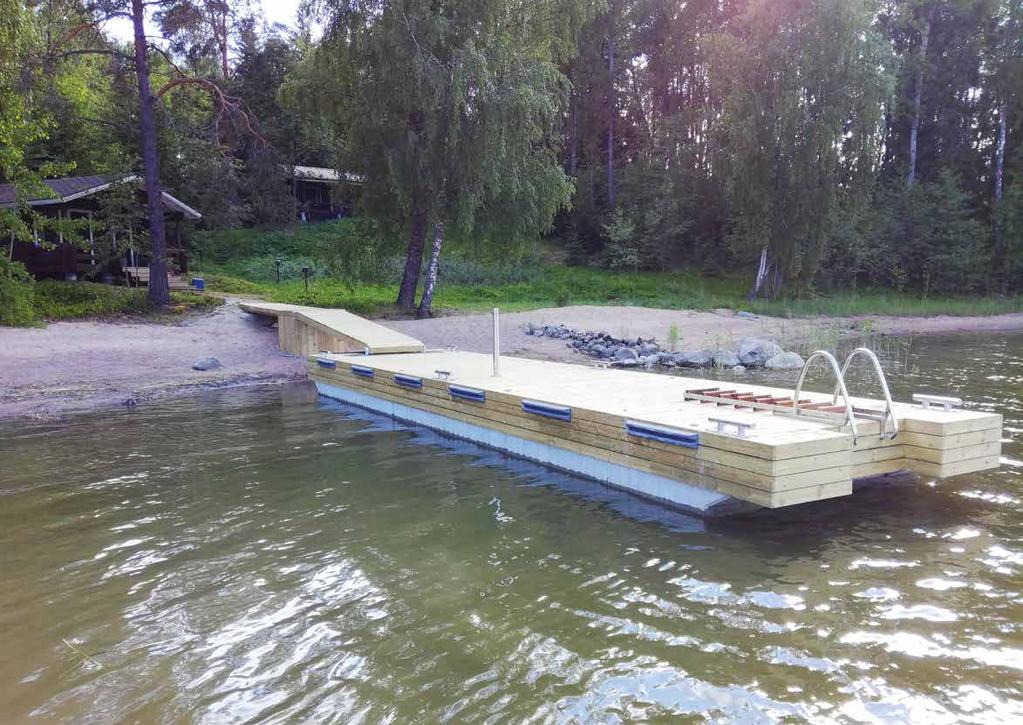

7 Ota yhteyttä ja kartoitetaan oikea raskasbetoniponttonilaituri -rakkaudella rantaasi! Raskasbetoniponttoni Heavy 12 x 3

8 Ominaisuudet: - K45, N/mm2, muovikuitubetoni lujuudeltaan EN-206-I standardien mukainen - aina täysin kuumasinkitty raudoitus - EPS 100-täyte (tiheys 20 kg/m3) - kansikorkeus alkaen 45 cm - ponttonien koko 6x3 m tai 12x3 m Ponttoneita voidaan yhdistää pitkittäin, rinnakkain sekä t-mallisesti. RASKASBETONIPONTTONI Medium 6 x 3 m Ponttonin koko 6x3 Kantavuus 4,6 t x 3 m Ponttonin koko 6x3 Kantavuus 4,6 t x 3 m Ponttonin koko 12x3 Kantavuus 9,5 t x 3 m Ponttonin koko 12x3 Kantavuus 9,5 t PONTTONEILLA 10 VUODEN TAKUU! Raskasbetoniponttoni Medium 8x3

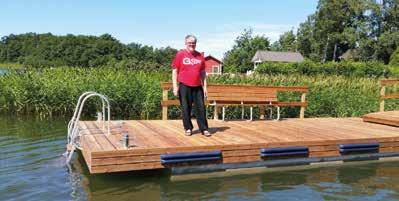

9 Raskasbetoniponttoni Medium 6X3 Raskasbetoniponttoni Medium 8X3 Raskasbetoniponttoni Medium 8X3

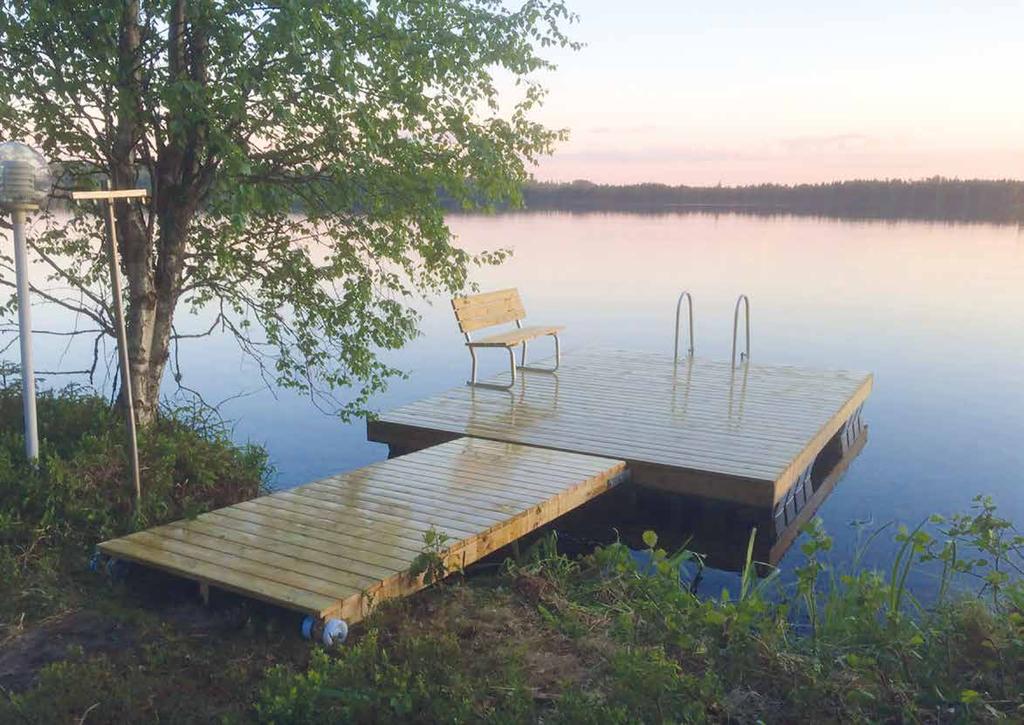

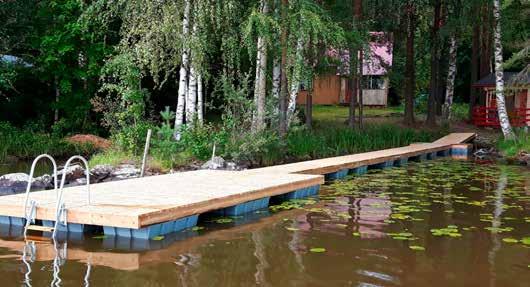

10 Muoviponttoni Kuori: polyeteeni paksuudeltaan 6-15 mm Sisus: polyuretaani Koko: 80x120x27 Ruuvikiinnitys Ei metalliosia vedessä Kestää jäätymisen Vesitiivis umpio Kantavuus 200 kg Uv-suojattu Kotimainen avainlipputuote MUOVIPONTTONILAITURI MP 1 1,14 m x 2,3 m ja 2,86 m x 0,8 m käyntisilta Kantavuus n. 350 kg Osina 690 Koottuna 850 MP koottuna 2,3 m x 2,4 m 3,6 m + 0,8 m käyntisilta Kantavuus n. 700 kg Kansikorkeus n. 35 cm Osina 1250 Koottuna 1490 PONTTONEILLA 10 VUODEN TAKUU! Muoviponttoni 6X3

11 MP 6 6 m x 2,4 m Kantavuus n. 600 kg Kansikorkeus n. 35cm 2230 MP 8 8 m x 2,4 m Kantavuus n kg Kansikorkeus n. 35 cm 3590 MP m x 2,4 m Kantavuus n kg Kansikorkeus n. 35 cm 4820 Muoviponttoni 4X3

12 MP 6X3 6 m x 3 m Kantavuus n kg Kansikorkeus n. 35 cm 3270 MP 8X3 8 m x 3 m Kantavuus n kg Kansikorkeus n. 35 cm 5030 MP 12X3 12 m x 3 m Kantavuus n kg Kansikorkeus n. 35 cm 6670 Muoviponttoni 8X3

13 MP 6X4 6 m x 4 m Kantavuus n. 650 kg Kansikorkeus n. 35 cm 3710 MP 8X4 8 m x 4 m Kantavuus n kg Kansikorkeus n. 35 cm 5620 MP 12X4 12 m x 4 m Kantavuus n kg Kansikorkeus n. 35 cm 7230 Muoviponttoni 6x4

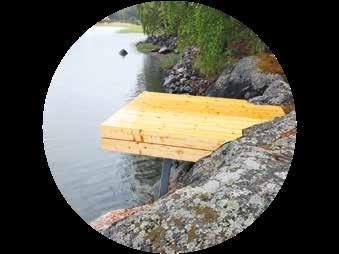

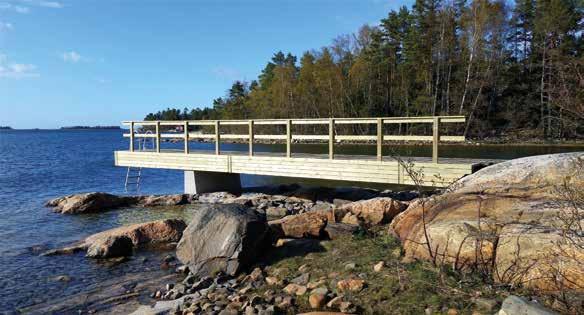

14 Kalliokylkipaketti m kalliosta 190 1,5 m kalliosta KALLIOKYLKILAITURI

15 LAATU PONTTONEILLA 10 VUODEN TAKUU! Betoniponttonit Betonilaatu: K45, N/mm2, muovikuitubetoni lujuudeltaan EN-206-I standardien mukainen Raudoitus: täysin kuumasinkitty Sisus: EPS-100 laituristyreeni, tiheys 20 kg/m3 Puumateriaalit: Painekyllästys luokat A/ AB Muoviponttoni Kuori: polyeteeni paksuudeltaan 6-15 mm Sisus: polyuretaani Koko: 80x120x27 Ruuvikiinnitys Ei metalliosia vedessä Kestää jäätymisen Vesitiivis umpio Kantavuus 200 kg Uv-suojattu Kettinki DIN 763 kuumasinkitty Vastuullisuus Olemme Suomen Tilaajavastuun luotettava kumppani. Keräämme talteen toiminnastamme aiheutuvat jätteet ja kierrätämme ne asianmukaisesti. Ongelmajätteet toimitamme niille tarkoitettuihin keräyspisteisiin. Pyrimme toimimaan luontoa säästäen sekä ottamaan huomioon toimintaympäristöjemme erityisvaatimukset. MP 4

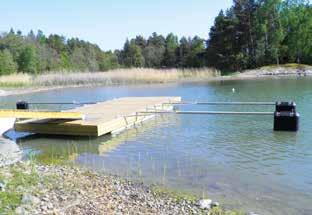

16 ERIKOISRATKAISUT Meiltä myös erikoisratkaisut haasteellisiinkin paikkoihin!

17

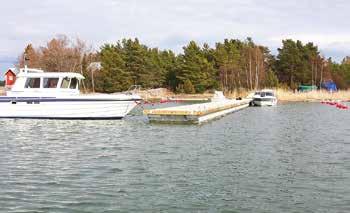

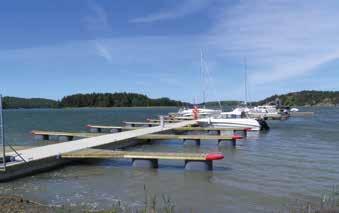

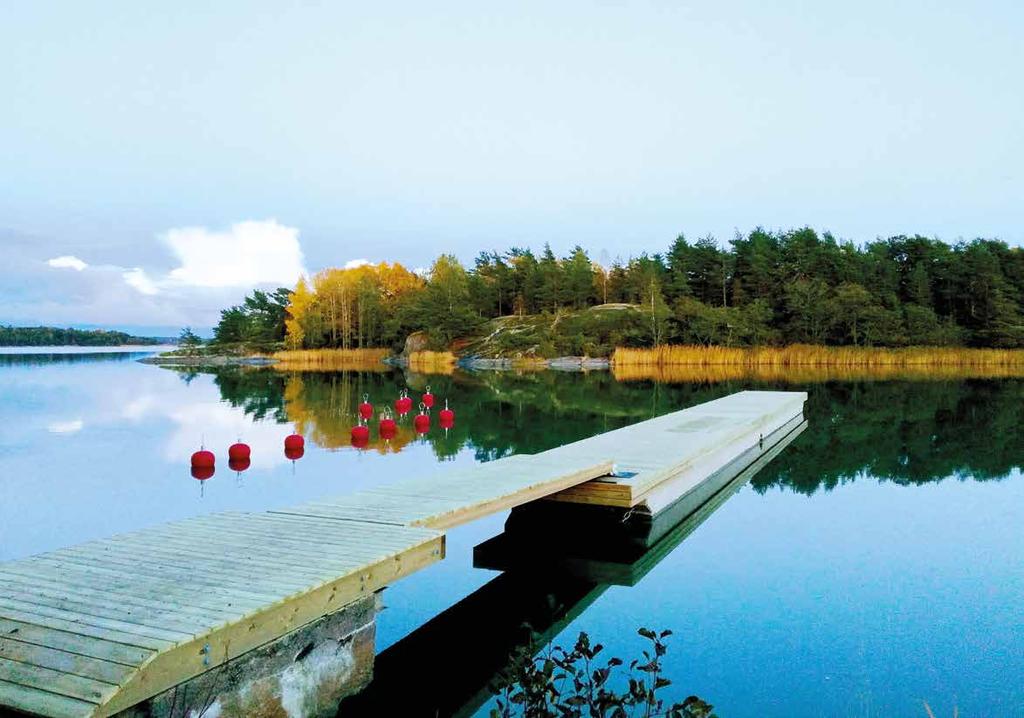

18 SATAMAT Toteutamme kaikenkokoiset satamaratkaisut, avaimet käteen -periaatteella. PONTTONEILLA 10 VUODEN TAKUU!

19

20 Uimaportaat KZN Taittuvat 4 ask 110 cm kannesta ask 140 cm kannesta ask 165 cm kannesta ask 190 cm kannesta ask 250 cm kannesta 425 TARVIKKEET Meiltä kaikki tarvikkeet rantarakentamiseen liittyen, myös muuta kuin esitteestä löytyvät. Nousukaide KZN 50 Uimaportaat RST Taittuvat 4 ask 110 cm kannesta ask 165 cm kannesta ask 220 cm kannesta 620 Uimaportaan nostotanko KZN 35 Uimaportaan nostotanko RST 42

21 POLLARIT Lintu KZN 20 mm 25 Lintu KZN 12 mm 12 Venerengas KZN kulmakiinnitys 21 Lintu HST 20 mm 65 Venerengas KZN 12 x 265 mm, läpipultattava 12 Magnum HST 205 Venerengas KZN pintakiinnitys 12 Ristipollari HST 110 Venerengas KZN kierrettävä 13

22 Törmäyssuoja Iso B 90 pari 97 cm x 14 cm x 6 cm TÖRMÄYSSUOJAT Törmäyssuoja Pieni B 40 pari 94 cm x 8,5 cm x 4,5 cm Värit: valkoinen, harmaa, tummansininen Törmäyssuoja Suora L 89 kpl 73 cm x 17,5 cm x 14 cm Värit: Valkoinen Törmäyssuoja Kulma 45 kpl 25 cm x 25 cm Värit: Valkoinen, Navy Blue Törmäyssuoja pysty 37 kpl 290 cm x 80 cm x 40 cm 49 kpl 400 cm x 80 cm x 40 cm Väri: musta

23 PENKIT JA KAITEET Penkit Penkki 120 cm 150 Penkki 200 cm 220 Kaiteet Kaide suora 4 m 180 Kaide risti 4 m 270 Kaide köysi Suora 60 /metri Risti 70 / metri Köysi keinohamppu 35 mm 10 / metri MP 4

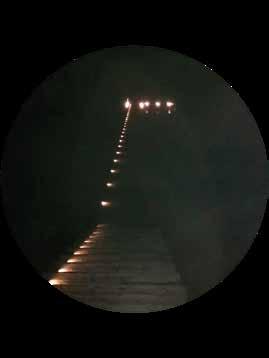

24 Kansivalaisin LED Valojen värivaihtoehdot: 3000 k ja 4000 k (lämmin valkoinen/ kylmä valkoinen) VARUSTELU Kansivalaisin LED Kansivalaisin LED 2X Kansivalaisin LED 4X80 78 Vedenalainen valo 185 6w 600 lumen Valaisinpaketti 4 IP Sis. 4 lediä, muuntajan, johdot ja liittimet 360 valoilla 650 Valaisinpaketti 8 IP Sis. 8 lediä, muuntajan, johdot ja liittimet 360 valoilla 1150 Vesisähköpylväs LED-valolla Alkaen 520 Saatavana myös etäohjattavana

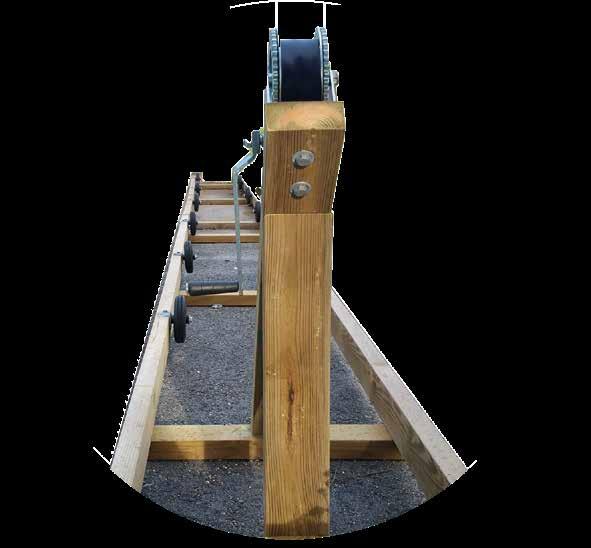

25 VENEENNOSTOTELAKKA Veneennostotelakka Pituus 9 m sisältää vinssin 800 kg ja 16 kpl pyöräpaketin Osina 420 Koottuna 635 Umpikumipyöräpaketti (pyörä, akseli ja pultti) 22 Venetelakan jatko 4,5 m Osina 190 Koottuna 210

26 Venepuomi 4 m 1 x 130 L m 1 x 130 L m 1 x 130 L m 1 x 130 L m 2 x 130 L m 2 x 130 L 1070 VENEPUOMI Käveltävä venepuomi 5 m 1 x 375 L m 1 x 375 L m 2 x 375 L m 2 x 375 L 2590

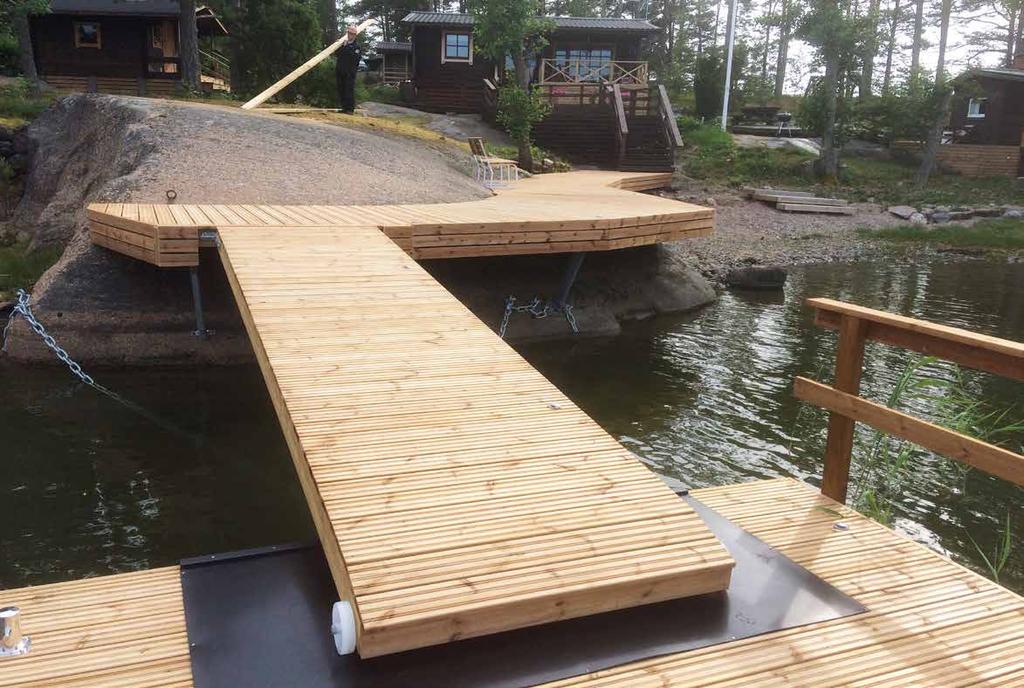

27 KÄYNTISILLAT Kaarikäyntisilta 5 m (1,2 x 4,8 m) 950 Käyntisilta 5 (1,2 x 5 m) 660 Käyntisilta teräs 6 (1,2 x 6 m) 3670 Käyntisillan liuku pyöräpaketti 25 Kulutuslista PE HD musta 2 m 85 Kulutuslevy käyntisillan alle 85

28 Ankkurit KETTINGIT JA ANKKURIT 25 kg kg kg kg 135 Kumijoustimet 8 T 500 kg T 1000 kg T 1500 kg 245 Sakkelit 13 mm KZN 3 16 mm KZN 4,50 20 mm KZN 8 25 mm KZN mm KZN 24 Alumiinianodit Alumiinianodi suojaa metalliosia ruosteelta ja syöpymiseltä ja siten pidentää kettinkien elinikää. Alumiinianodi toimii selvästi paremmin Itämeren murtovedessä kuin ZN-anodi. Anodipareja voi käyttää koko kettingin matkalla n. 2 m välein tai vain molemmissa päissä, kuitenkin siten että ne ovat aina veden alla. 35 / pari 1000 kg kg kg kg kg 920 Rengasankkurit 25 kg kg kg 258 Kettinki Pitkähahlo 10 mm 7 / m 13 mm 12 / m 16 mm 18 / m 20 mm 25 / m 25 mm 43 / m

29 MUOVIPONTTONI Muoviponttoni cm x 80 cm x 27 cm Kuori: polyeteeni, paksuudeltaan 6-15 mm Sisus: polyuretaani Koko: 80x120x27 Ruuvikiinnitys Ei metalliosia vedessä Kestää jäätymisen Vesitiivis umpio Kantavuus 200 kg Uv-suojattu PONTTONEILLA 10 VUODEN TAKUU! Muoviponttoni 12

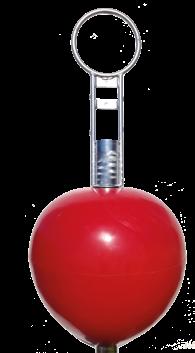

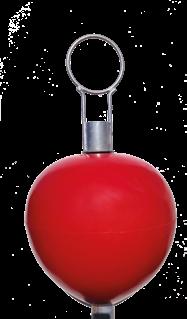

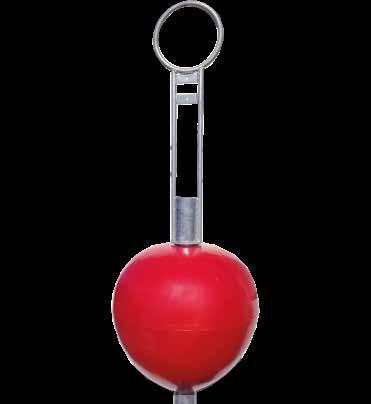

30 Poijut 240 L, sis poijuvarren 220 cm n cm veden pinnasta ylöspäin 890 POIJUT 120 L, sis. poijuvarren 127 cm n. 70 cm veden pinnasta ylöspäin L, sis. poijuvarren 152 cm n. 90 cm veden pinnasta ylöspäin L, sis. poijuvarren 223 cm n. 110 cm veden pinnasta ylöspäin L, sis. poijuvarren 127 cm n. 65 cm veden pinnasta ylöspäin L, sis. poijuvarren 153 cm n. 85 cm veden pinnasta ylöspäin L, sis. poijuvarren 223 cm n. 105 cm veden pinnasta ylöspäin L, sis. poijuvarren 127 cm n. 55 cm veden pinnasta ylöspäin L, sis. poijuvarren 153 cm n. 75 cm veden pinnasta ylöspäin 120 Poijukelluke 120 litraa 150 Poijukelluke 60 litraa 75 Poijukelluke 40 litraa 60 Poijuvarsi 127 cm 65 Poijuvarsi 153 cm 85 Poijuvarsi 223 cm 110

31 POIJUN ANKKUROINTI Peräpoijun ketjunpituus (D) = veden syvyys (C) + 3 m Ketjun pituus ahtaassa satamassa (D) = veden syvyys (C) + 1 m Ketjun pituus avomerellä (D) = veden syvyys (C) x 3 Asennusetäisyys laiturista (A) = veneen pituus (B) + veden syvyys (C)

32 Ruuvipaalut Ruuvipaalu 1,2 m 75 Ruuvipaalun palkkikiinnike 15 Ruuvipaalun jatkoputki 1 m 42 Ruuvipaalun lisäkierre KZN 45 Kalliokiilat Kalliokiila silmukka 22 mm 18 Kalliokiila silmukka 30 mm 72 Kalliokiila 2-reikää 18 Kalliokiila 3-reikää 20 Kalliokiila 5-reikää 25 Kalliokiila 9-reikää, kulma 34 Nivelet Nivel F 18 Nivel suora 12 Nivel suora (taitettu pää) 14 Maa-ankkuri 19 mm 43 Porapaalun palkkikannake 140 mm KZN 79 Uppo-Parmix betonin lisäaine vedenalaisiin valuihin 115 / 20 kg:n säkki Kulmarauta 170 mm KZN 27 Kulmarauta 70x70x7 KZN 7 Ankkurointikorvake kulma KZN 8 Ankkurointikorvake 16 mm KZN mm KZN 33 Ankkurointilenkki tolppa KZN 19

33 Riippumattoteline KZN Kiinteä laituriin kiinnitettävä riippumattoteline, jonka voi halutessaan välillä poistaa laiturista 230. Riippumattoteline ja 1 hengen riippumatto 310 Vedenkorkeusmittari HST 220 Riippumattoteline ja 2 hengen riippumatto 390

34 Pelastusrengasteline RST 288 Pelastusrengas 2,5 kg Solas 65 Pelastusrengas 2,5 kg Solas 30 m heittoliinalla 95 Pelastusvälinepylväs (sis. pylväs, pelastusrengas, heittoliina, puoshaka, kelluvat alumiinitikkaat) 1030 Turvatikas 220 Pelastustikas 4m alumiini kelluva 200

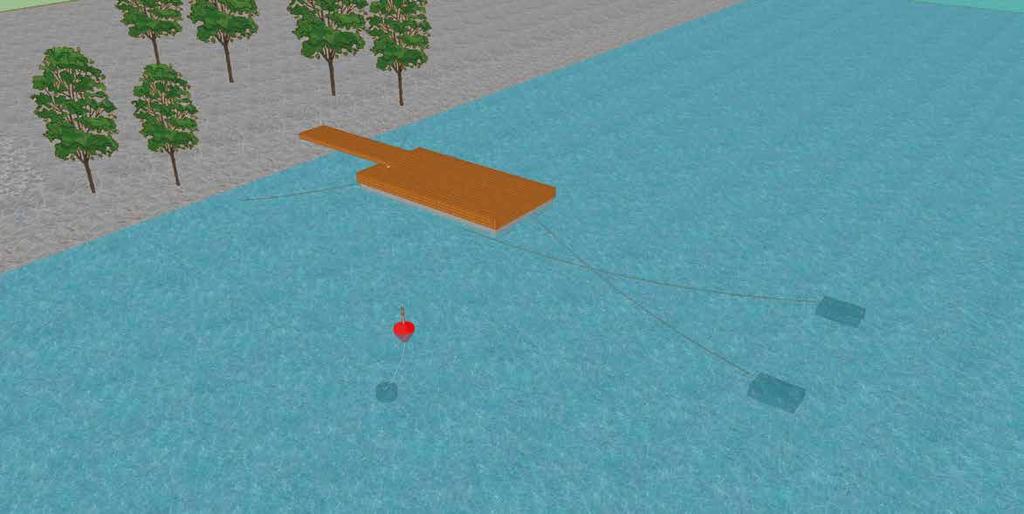

35 LAITURIN ANKKUROINTI Maatuki Käyntisilta Rantakiinnitys Kettinki Ankkuri Ankkuri

36 Suomen Laiturikauppa Oy Y-tunnus: Koko Suomi Ville Valtanen Puh Koko Suomi Sakari Aarnio Puh: Rakkaudella rantaasi! Jälleenmyyjämme löydät verkosta: suomenlaiturikauppa.fi Tutustu myös verkkokauppaamme osoitteessa: shop.suomenlaiturikauppa.fi Pohjois-Savo Mika Vatanen Puh Kelluva laiturinäyttely Kustavintie 560 Taivassalo Myymälä Mietoinen Saarentie Hietamäki Ville Valtanen p Kelluva laiturinäyttely Rösundintie Raasepori Länsi-Uusimaa Benny Olin Puh
