Tieteellisen tekstin tuottaminen LATEXilla

Transkriptio

1 Tieteellisen tekstin tuottaminen LATEXilla Harjoitus 5, Esitykset Aku Jokinen 14. lokakuuta 2015 Johdanto Tämän harjoituksen aiheena on esitysten luominen beamer-dokumenttiluokkaa käyttäen. Harjoituksen pääpaino on näin ollen Beamerille ominaisten erityispiirteiden esittelemisessä, mutta samalla käydään läpi tekstin ulkoasuun vaikuttavia komentoja. Valmistelu: Luo uusi dokumentti nimeltä esitys.tex ja määrittele dokumenttiluokaksi beamer. 1. Tekstin ulkoasu: 1. Luo laatikko otsikolla Ulkoasun tekijät. Laita laatikon sisällöksi seuraava lista täyteteksteineen. Tekstin ulkoasu koostuu kolmesta tekijästä, joita ovat: 1. fonttiperhe 2. fontin paino 3. fontin muoto. 2. Luo varoituslaatikko otsikolla Tekijöiden yhdistelmät. Laita laatikon sisällöksi seuraava täyteteksti. On kuitenkin syytä muistaa, että kaikki mahdolliset fonttiperheiden, fontin painojen ja fontin muotojen kombinaatiot eivät ole useinkaan saatavilla. 1

2 2. Overlay-määreet: Lisää edellisen tehtävän kalvolle overlay-määreet malliratkaisun mukaisesti. Lisää dokumentin preambleen seuraava komento. \setbeamercovered{transparent} Tämä muuttaa kalvojen peitetyt osat läpinäkyviksi. 3. Fonttiperheet: 1. Luo kalvo otsikolla Pääteviivallinen fonttiperhe. 2. Luo esimerkkilaatikko otsikolla Kallistettu fontti. Laita laatikon sisällöksi seuraava täyteteksti ja lado se pääteviivallisen fonttiperheen kallistetulla fontilla. Albert osti fagotin ja töräytti puhkuvan melodian. 3. Luo esimerkkilaatikko otsikolla Kapiteelifontti. Laita laatikon sisällöksi sama täyteteksti kuin edellä ja lado se pääteviivallisen fonttiperheen kallistetulla fontilla. 4. Luo esimerkkilaatikko otsikolla Kursiivi fontti. Laita laatikon sisällöksi sama täyteteksti kuin edellä ja lado se pääteviivallisen fonttiperheen kursiivilla fontilla. 5. Luo esimerkkilaatikko otsikolla Pystysuora fontti. Laita laatikon sisällöksi sama täyteteksti kuin edellä ja lado se pääteviivallisen fonttiperheen pystysuoralla fontilla. 6. Luo kalvo otsikolla Pääteviivaton fonttiperhe. 7. Luo kalvolle vastaavat esimerkkilaatikot kuin edellä, mutta käyttäen pääteviivattoman fonttiperheen fontteja. 8. Luo kalvo otsikolla Kirjoituskonefonttiperhe. 9. Luo kalvolle vastaavat esimerkkilaatikot kuin edellä, mutta käyttäen kirjoituskonefonttiperheen fontteja. 4. Fonttikoot: 1. Luo kalvo otsikolla Fonttikoot. 2. Lisää kalvolle laatikko otsikolla Oletuskoko ja laita laatikon sisällöksi seuraava teksti. 2

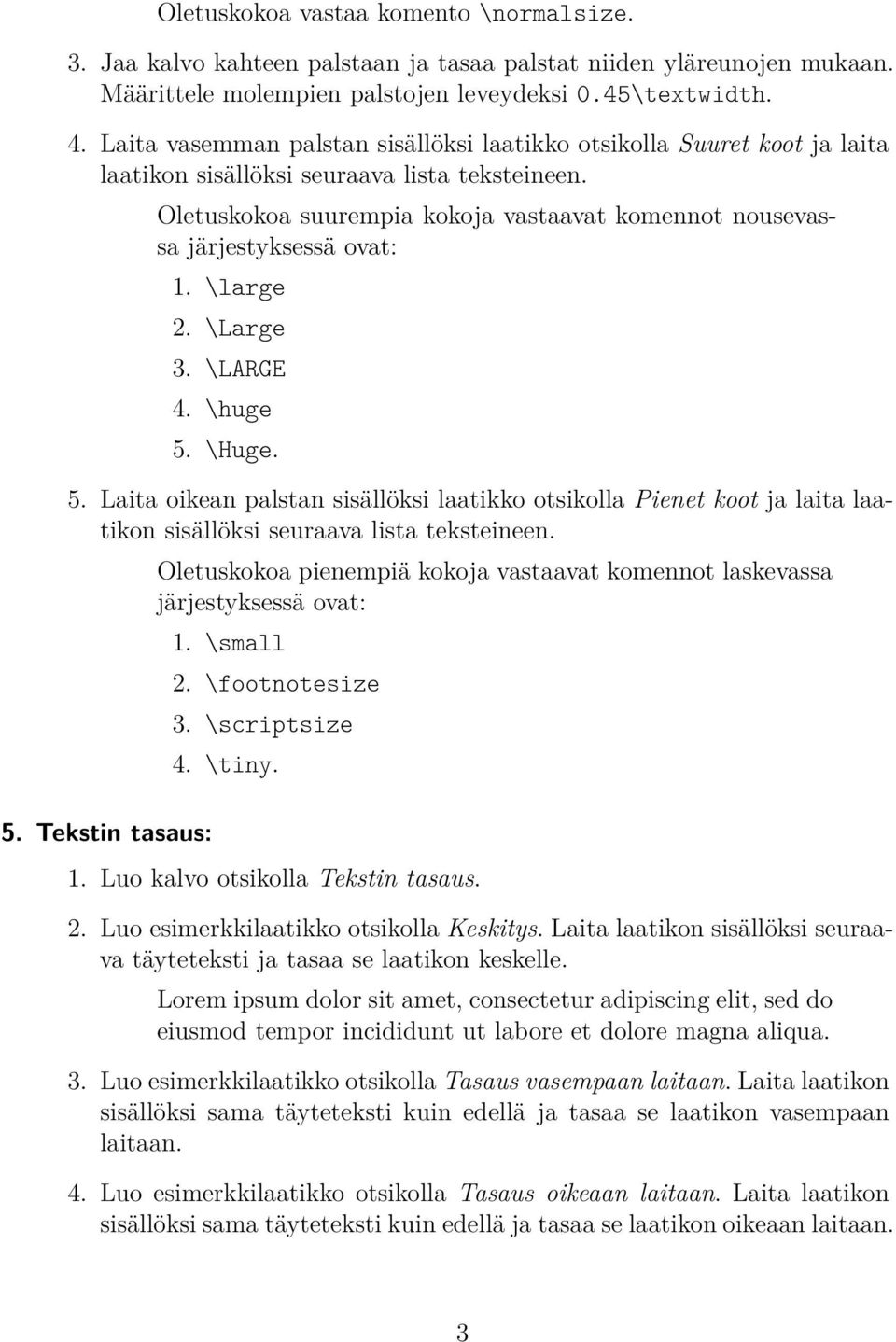

3 Oletuskokoa vastaa komento \normalsize. 3. Jaa kalvo kahteen palstaan ja tasaa palstat niiden yläreunojen mukaan. Määrittele molempien palstojen leveydeksi 0.45\textwidth. 4. Laita vasemman palstan sisällöksi laatikko otsikolla Suuret koot ja laita laatikon sisällöksi seuraava lista teksteineen. Oletuskokoa suurempia kokoja vastaavat komennot nousevassa järjestyksessä ovat: 1. \large 2. \Large 3. \LARGE 4. \huge 5. \Huge. 5. Laita oikean palstan sisällöksi laatikko otsikolla Pienet koot ja laita laatikon sisällöksi seuraava lista teksteineen. 5. Tekstin tasaus: Oletuskokoa pienempiä kokoja vastaavat komennot laskevassa järjestyksessä ovat: 1. \small 2. \footnotesize 3. \scriptsize 4. \tiny. 1. Luo kalvo otsikolla Tekstin tasaus. 2. Luo esimerkkilaatikko otsikolla Keskitys. Laita laatikon sisällöksi seuraava täyteteksti ja tasaa se laatikon keskelle. Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. 3. Luo esimerkkilaatikko otsikolla Tasaus vasempaan laitaan. Laita laatikon sisällöksi sama täyteteksti kuin edellä ja tasaa se laatikon vasempaan laitaan. 4. Luo esimerkkilaatikko otsikolla Tasaus oikeaan laitaan. Laita laatikon sisällöksi sama täyteteksti kuin edellä ja tasaa se laatikon oikeaan laitaan. 3

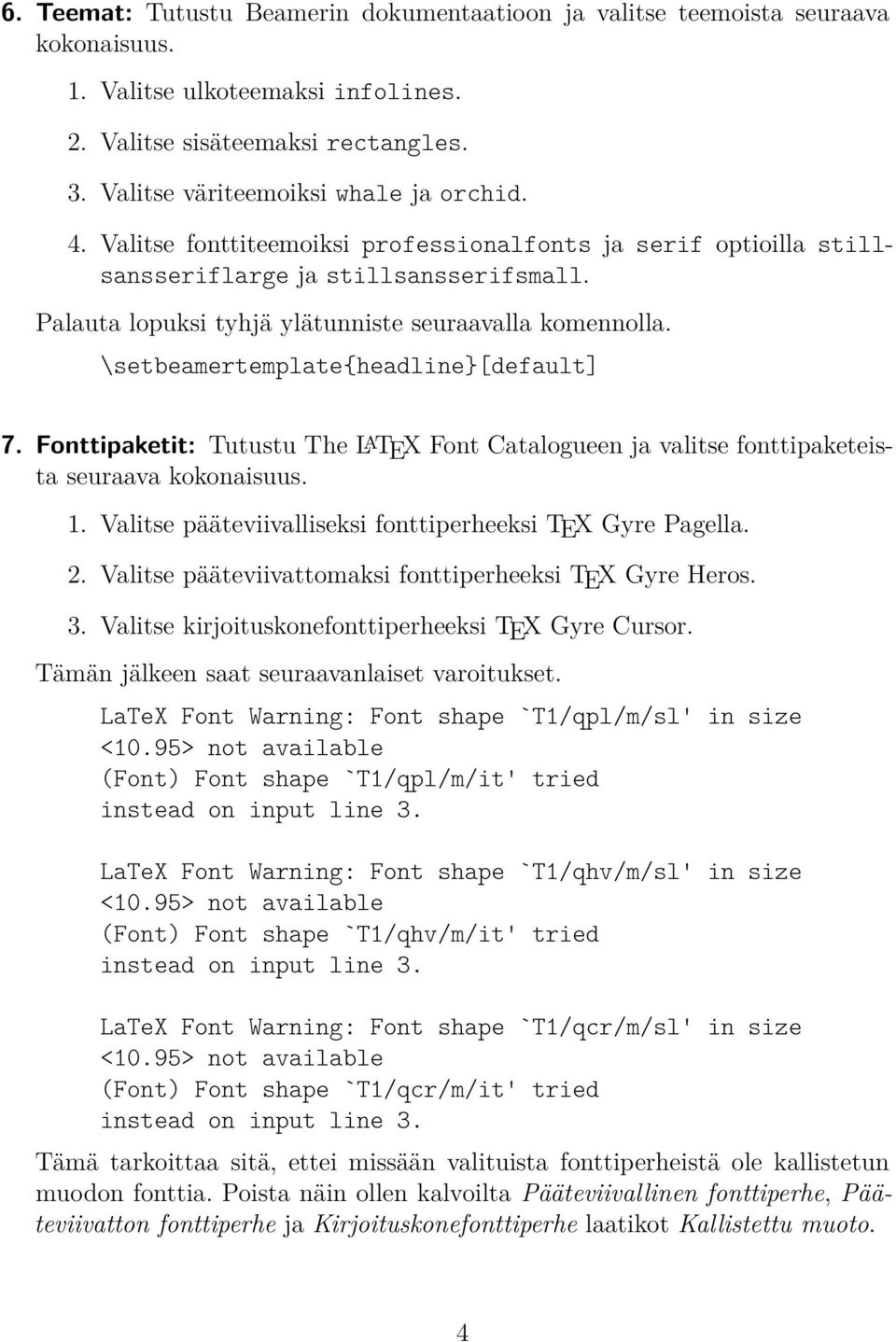

4 6. Teemat: Tutustu Beamerin dokumentaatioon ja valitse teemoista seuraava kokonaisuus. 1. Valitse ulkoteemaksi infolines. 2. Valitse sisäteemaksi rectangles. 3. Valitse väriteemoiksi whale ja orchid. 4. Valitse fonttiteemoiksi professionalfonts ja serif optioilla stillsansseriflarge ja stillsansserifsmall. Palauta lopuksi tyhjä ylätunniste seuraavalla komennolla. \setbeamertemplate{headline}[default] 7. Fonttipaketit: Tutustu The L A TEX Font Catalogueen ja valitse fonttipaketeista seuraava kokonaisuus. 1. Valitse pääteviivalliseksi fonttiperheeksi TEX Gyre Pagella. 2. Valitse pääteviivattomaksi fonttiperheeksi TEX Gyre Heros. 3. Valitse kirjoituskonefonttiperheeksi TEX Gyre Cursor. Tämän jälkeen saat seuraavanlaiset varoitukset. LaTeX Font Warning: Font shape `T1/qpl/m/sl' in size (Font) Font shape `T1/qpl/m/it' tried LaTeX Font Warning: Font shape `T1/qhv/m/sl' in size (Font) Font shape `T1/qhv/m/it' tried LaTeX Font Warning: Font shape `T1/qcr/m/sl' in size (Font) Font shape `T1/qcr/m/it' tried Tämä tarkoittaa sitä, ettei missään valituista fonttiperheistä ole kallistetun muodon fonttia. Poista näin ollen kalvoilta Pääteviivallinen fonttiperhe, Pääteviivatton fonttiperhe ja Kirjoituskonefonttiperhe laatikot Kallistettu muoto. 4

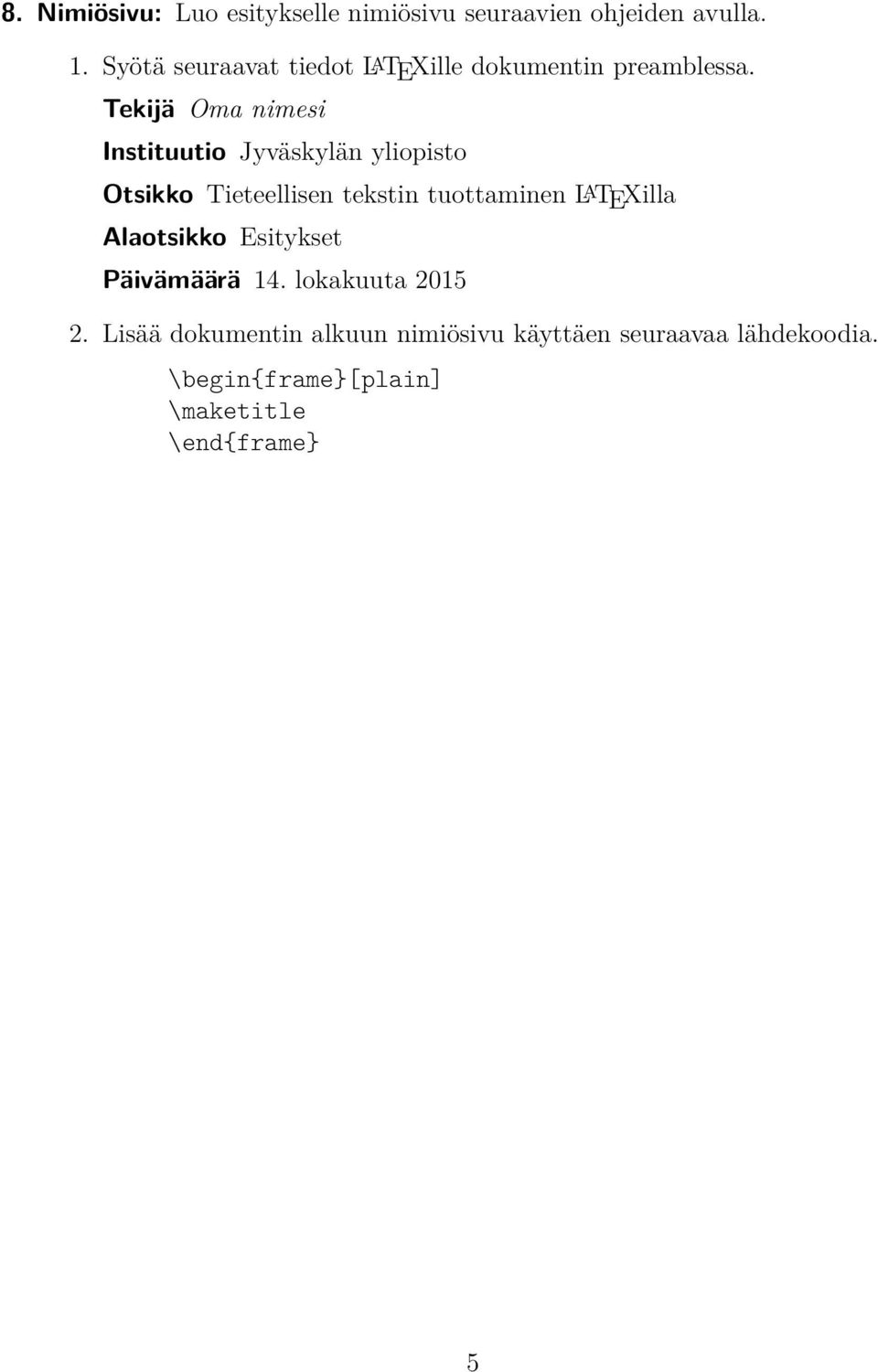

5 8. Nimiösivu: Luo esitykselle nimiösivu seuraavien ohjeiden avulla. 1. Syötä seuraavat tiedot L A TEXille dokumentin preamblessa. Tekijä Oma nimesi Instituutio Jyväskylän yliopisto Otsikko Tieteellisen tekstin tuottaminen L A TEXilla Alaotsikko Esitykset Päivämäärä 14. lokakuuta Lisää dokumentin alkuun nimiösivu käyttäen seuraavaa lähdekoodia. \begin{frame}[plain] \maketitle \end{frame} 5
