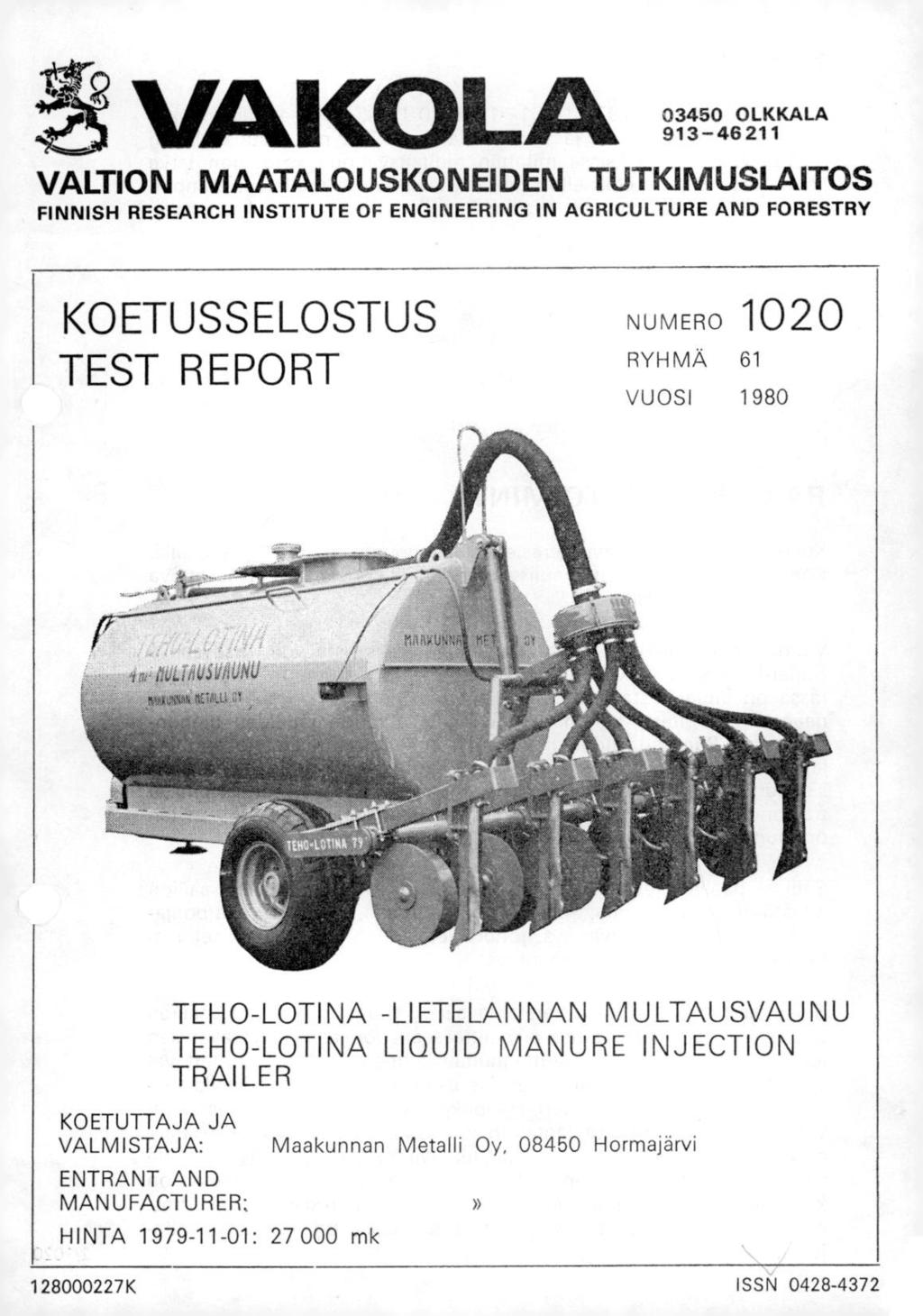

1 vakidla OLKKALA VALTION MAATALOUSKONEIDEN TUTKIMUSLAITOS FINNISH RESEARCH INSTITUTE OF ENGINEERING IN AGRICULTURE AND FORESTRY KOETUSSELOSTUS TEST REPORT NUMERO 1020 RYHMÄ 61 VUOSI 1980 KOETUTTAJA JA VALMISTAJA: ENTRANT AND MANUFACTURER; TEHO-LOTINA -LIETELANNAN MULTAUSVAUNU TEHO-LOTINA LIQUID MANURE INJECTION TRAILER HINTA : mk Maakunnan Metalli Oy, Hormajärvi K ISSN

2 KOETUS Koetus suoritettiin Koetuksen aikana koneella levitettiin lehmän ja sian lietelantaa m3, josta rnullaten n m3, Koetuksissa mitattiin multausvaunun vetotehon tarve lietetta sänki- ja mullospellon pintaan levittäen ja mullaten, pumpun tehon tarve, lietelannan levitysmaarat eri saadoin ja levityksen tasaisuus. RAKENNE JA TOIMINTA Koneen säiliö on 4 mm teräslevyä ja suojattu sisältä epoksipiellä. Koneen takaosassa on hydraulisylinterin avulla nostettava ja laskettava lietelannan multauslaite. Vaunun etuosassa on traktorin voimanottoakselista voimansa saava Super-Lotina LL 2003 keskipakolietepumppu. Pumpun juoksupyörässä on imuaukosta esiin tuleva ruuvimainen kärki. lmuaukon reunaan on kiinnitetty hammasmainen rengas rehun jätteiden hienontamiseksi. Pumppu siirtää lietelannan sekoitusventtiiliin, joka ohjaa lantavirran multauslaitteen vantaiden kautta maahan ja/tai takaisin säiliöön. Lietelannan levitysmaaraa voidaan saataa portaattomasti traktorin istuimelta käsikammen avulla. Levitysmäärän säätää varten on numeroimaton asteikko. Säiliön päällä oleva täyttöaukko voidaan avata ja sulkea säiliön edessä olevalla tangolla. Säiliössä, pumpun alla, on avattavalla pohjaluukulla varustettu syvennys, johon lietelannan mukana tulleet raskaat esineet, kivet tms. kerääntyvät. Sekoitusventtiilistä tuleva lietelanta siirtyy pumpun paineella säiliön päällä olevan letkun kautta jakolaitteeseen, jonka solat jakavat sen letkujen ja vannasputkien kautta multauslaitteen vantaisiin. Irrotettavat vantaat ovat hanhenjalkateräiset. Ne avaavat maahan poikkileikkaukseltaan kolmiomaisen ontelon. Haponkestävästä teräksestä valmistetut vantaan varteen hitsatut lantaputket ovat alapäästä muotoillut niin, että maan pintaan jää vain kapeahko viilto. Vantaiden työsyvyyttä säädetään kannatuspyörien korkeutta muuttaen. Vantaiden edessä on kiekkoleikkurit. Vantaiden vaurioitumisen rajoittamiseksi kiveen tms. esteeseen ajettaessa vantaan keinuvarren päällä on Irrotettava lattajousi. 2/1020

3 MITTOJA ValMiStiJänumero 12' - ValmistusVuoäi 1978 Lantasäiliön tilavuus I Pituus 575 cm Leveys 215» Korkeus 255» Painö säiliö tyhjänä kg Aisän paino säiliö tyhjänä 160»»» säiliö täynnä 1 450» Raideleveys 158 cm Renkaat 2 kpl renkaiden koko PR renkaiden ulkoläpimitta 88 cm renkaiden leveys 37» Laskettu pintapaine säiliö täynnä 140 kpa Maavara multauslaitteen alla sen ollessa kuljetusasennossa 34 cm TyöleveYs, uloimpien vantaiden väli 234» Vantaiden lukumäärä 6 Suurin kannatuspyörien rajoittama multaussyvyys 17 cm ARVOSTELU KÄYTTOOMINAISUUDET Lietelannan multaus ei yleensä aiheuta ympäristöön hajua kuten pintaan levitys. Multaus estää lietelannan valumista pintavesien. mukana etenkin rinnepelloilla ja pienentää kasvitautien ja tuhohyönteisten leviämisen vaaraa. Lietelannan lannoitusarvo paranee tuntuvasti ravinnetappioiden pienentyessä ja lanta saadaan levitetyksi pintalevitystä tasaisemmin jolloin myös sato tuleentuu tasaisemmin. Lantaa voidaan mullata myös nurmille ja koneen rakenteesta riippuen riviviljelyksille kasvun aikana. Toisaalta lietelannan multaus kivisillä mailla lisää multauslaitteen työosien rikkoontumisen vaaraa. Kapeahkosta työleveydestä johtuen pyöränjälkien mahdollinen haitallinen vaikutus lähinnä märissä oloissa lisääntyy. Multaus pienentää muokkauksen tarvetta, suurentaa pintalevitykseen verrattuna tuntuvasti vetovoiman tarvetta ja lisää jonkin verran työn menekkiä ja energian kulutusta. Lietelannan syötön määrät sekä levityksen tasaisuus koneen työleveydellä, 6 vannasta, käyvät ilmi taulukosta 1. Lasketut levitysmäärät eri säädöin ja ajonopeuksin esitetään piirroksessa 1 ja tehon tarve piirroksessa 2, Levityksen t'asaisuus koneen työleveydellä yleisesti käytetyin levitysmäärin on hyvä, ja levitysmaaran saatomahdollisuuksia on riittävästi. Jäykähköillä mailla koneella voitiin mullata n. 15 cm syvään, jota voidaan pitää riittävänä. Noin 12 cm syvään mullattaessa vantaiden muodostamaan onteloon mahtuu n. 100 t/ha lietelantaa. Lanta pysyi hyvin maassa eikä noussut sanottavasti maan pinnalle. Vantaat jättävät maan pintaan n. 15 mm leveän viillon. Lantaa voidaan mullata esim. laidunnurmille laiduntamisen aikana. Nostamalla vantaat ylös 3/1020, vaunulla»voidaan levittää lietelantaa tasaisesti maanpintaan.

4 Taulukko 1. Syötön kokonaismäärä ja tasaisuus koneen työleveydellä, 6 vannasta, levitettäessä lehmän lantaa, jonka kuiva-ainepitoisuus oli 7 %. Table 1. Application rate and evenness of the transverse distribution when spreading cow manure which dry matter content of 7 %. Syöttöventtiilin asento Opening of the application valve Syötön määrä Application rate 1/min Syötön tasaisuus Application evenness Suurimmat poikkeamat Greatest deviations + % % Vaihtelukerroin Variation coefficient % , auki open LO N 0, C,1 0, C 1 0,,- Tehon tarve Power reguirement kw 60 Mullos 15cm Tilth 40 Multaus With in'ectin Sänki 12 cm Stubble 30 Sänki Stubble 10 Mullos Tilth Pintaan levitys Orondcast 1 Ajonopeus Forward speed 10 km/h Piirros 1. Multausvaunun tehon tarve keskijäykkään savimaahan levitettäessä. Figure 1. Power requirement of the liquid manure injection trailer on medium hard clay soil. Multausvaunun tehon tarve lantaa sänkimaan pintaan levittäen oli n. 26 kw ajonopeuden ollessa n. 5,5 km/h. Lietelantaa kosteahkoon sänkipeltoon n. 12 cm syvään mullaten, ajonopeuden ollessa n. 5,2 km/h, tehon tarve oli n. 37 kw ja vastaavasti mullospeltoon 15 cm syvään mullaten n. 50 kw. Pumpun osuus tehon tarpeesta oli 9,2 kw. Ajonopeuden lisääminen suurentaa tuntuvasti vetotehon tarvetta. 4/1020,,

5 Rae of application 130 o o\o\ \ o o o \ o Venttiilin asento Valve opening o, 05s 50 o N o o \ on N\ o..,...,... o, , Ajonopeus km/h Forward speed Piirros 2. Multausvaunun lasketut levitysmäärät eri ajonopeuksin ja säädöin levitettäessä lehmänlantaa, jonka kuiva-ainepitoisuus oli 7 %. Figure 2. Application rate when injecting cow manure which dry matter content of 7 % the travel speed and adjustment varying. Multausvaunu vaatii ajonopeudesta, multaussyvyydestä ja maalajista ja sen ominaisuuksista riippuen veto- ja käyttövoimakseen traktorin, jonka voimanottoakselin teho on n kw. Mikäli pellon pinta 5/1020 on liukas, voidaan joutua käyttämään piikkiketjuja tai ripalevikkeitä.

6 Puhdasta sian lietelantaa levitettäessä levityslaitteisto toimi hyvin eikä tukkeutumisia tapahtunut. Jos lannassa on, kuten usein lehmän lannassa, karkearehun tms. jätteitä, ne pyrkivät juuttumaan vannasletkujen jakolaitteeseen ja tukkeamaan solat ja vannasputket. Jonkin verran n. 10 cm pituisia em. jätteitä sisältänyttä lehmän lantaa, jonka kuiva-ainepitoisuus oli 4 %, levitettäessä jakolaite jouduttiin puhdistamaan toisinaan kerran säiliöllisen, toisinaan joka toisen säiliöllisen levityksen jälkeen. Tätä lietelantaa oli sekoitettu 650 m3 lantasäiliössä n. 14 tuntia lantapumpulla ja ennen ajoa lisäksi koneen säiliössä sen täytön aikana ja pellolle ajettaessa. Vantaiden levitysputket voivat tukkeutua, jos jakolaitteen solien kautta pääsee putoamaan niihin juuttunut jätetukko tai lantasäiliöön joutuneet vieraat esineet. Koneen varusteisiin kuuluva vannasputkien puhdistusrassi ei puhdista vannasputken supistettua alaosaa kokonaan. Puhdistukseen jouduttiin käyttämään myös puhdistuskoukkua. Jakolaitteen kannen lukitushaat ovat jonkin verran hankalat lukita ja kannen tiiviste vaikea asettaa paikalleen. Säiliön pohjassa oleva tyhjennysluukku on hankala avata ja sulkea ja lietelantaa roiskuu avaajan päälle. Täyttöaukolle nousua varten oleva kädensija saisi olla myös säiliön toisella puolella ja täyttöaukon luukun sulkutanko joko traktorin istuimella tai maasta suljettava. Säiliön päällä oleva syöttöletku haittaa jonkin verran lietteen säiliöstä nostavan pumpun suuaukon alle ajoa. Säätölaitteen asteikon pitäisi olla numeroitu. Pehmeällä maalla ajoa varten vaunun rengaskoko saisi olla jonkin verran suurempi, ts. pintapaine, joka oli 140 kpa, pienempi. Vaunun pyörien upotessa niiden raiteissa kulkevat multauslaitteen kannatuspyörät ja samalla multausterät painuvat ja vaunu juuttuu helposti kiinni. Koetuksen aikana koetuttajan toimittamat multauslaitteen lisäpainot olivat niin kiinnitetyt, että niitä putoili siirtoajon aikana. K ESTÄ VYYS Vantaiden vaurioitumista rajoittavat lattajouset taipuivat pysyvästi suurehkoihin kiviin ajettaessa. Jouset voidaan irrottaa, takoa suoriksi ja kääntää. Kiveen ajon seurauksena kaksi keskimmäisen vantaan letkua litistyi pysyvästi. Lattajouset ja letkut vaihdettiin. Multauslaitteen etummainen runkoputki vääntyi jonkin verran ja runkoon hitsatut pyörän varsien tukiholkeissa oli jonkin verran hitsaushalkeamia. Lietelannan jakolaitteen lukitusvivun kiinteät vastakappaleet vääntyivät. Kansi ja lukitukset uusittiin. Koetuttajan koetuksen aikana toimittamat multauslaitteen lisäpainot rasittivat lähinnä kuljetuksessa konetta niin, että säiliöön hitsattu työntövarren kiinnityskorvake ratkesi osittain hitsauksesta ja säiliö painui jonkin verran lommolle korvakkeen kohdalta. (Koetuttaja toimitti lisäpainot multaussyvyyden saamiseksi myös kovilla mailla yli 15 cm. Em. 15 cm multaussyvyys, joka kaikissa kokeilluissa oloissa saavutettiin on kuitenkin katsottava riittäväksi lietelannan multauk- - seen.) 6/1020

7 TIIVISTELMÄ Teho-Lotina-lietelannan multausvaunun levityksen tasaisuus on hyvä ja levitysmäärän säätömahdollisuuksia on riittävästi. Koneella voidaan mullata lietelantaa riittävään, oloista riippuen n cm syvyyteen. N. 12 cm syvään mullattaessa lantaa mahtuu vantaiden muodostamaan onteloon n. 100 t/ha sen pursumatta maan pinnalle. Multausvaunun vetoon tarvitaan traktori, jonka teho on n kw (voa). Puhdasta sian lietelantaa levitettäessä koneen syöttölaitteisto toimi hyvin. Karkearehun yms. jätteitä sisältävää lehmän lietelantaa levitettäessä jätteet tukkesivat usein toisinaan joka säiliöllisen, toisinaan joka toisen säiliöllisen levityksen jälkeen vannasputken jakolaitteen ja osan vannasputkista. Käyttöominaisuuksiltaan konetta voidaan pitää puhtaan lietelannan multaukseen hyvänä ja karkearehun yms. jätteitä sisältävän_ lietelannan multaukseen tyydyttävänä 1 ). Koneen kestävyys oli kivettömiin maihin lietelantaa mullattaessa hyvä ja kivisiin maihin mullattaessa tyydyttävä 1 ). SAMMANFATTNING Teho-Lotina nedmyllningsaggregat för flytgödsel sprider flytgödseln jämnt och den har tillräckligt justeringsmöjligheter för spridningsmängden. Maskinen kan nedmylla flytgödsel i ett tillräckligt djup, genom omständigheterna ca cm. Vid 12 cm arbetsdjup kan ca. 100 t flytgödsel nedmyllas per hektar utan att den tränger upp på ytan. Kraftuttagseffekten på den dragande traktorn bör vara kw. Vid nedmyllning av ren svingödsel fungerade maskinens matare väl. Vid nedmyllning av ladugårdsgödsel, vilken innehöll spill av grovfoder mm. täpptes billarnas fördelare och billrören delvis vid av varje eller vartannat vagnlass. Till sina bruksegenskaper kan maskinen anses vara god vid nedmyllning av ren flytgödsel och nöjaktig vid av flyggödsel innehållande spill av grovfoder mm 1 ). Maskinens hållfasthet kan anses vara god vid nedmyllning av flyggödsel i stenfritt underlag och nöjaktig vid nedmyllning i stenigt underlag 1 ). CONCLUSIONS The application evennes of Teho-Lotina liquid manure injection trailer is good and the adjustment possibilities of the application rate are sufficient. The maximum injection depth is cm, which 7/1020 is adequate. When injecting into depth of 12 cm the tube made by

8 the coulter cuts can hold 100 t/ha without the manure oozing to the soil surface. The power requirement to the tractor operating the trailer is about kw in p.t.o. When injecting pure pig liquid manure the feeding equipment of the trailer functioned well. When injecting cattle liquid manure which contained remains of rough fodder etc. the remains clogged quite often, i.e. once on every tankload or on two loads the coulter feeding pipe distribution centre and some of the coulter pipes. The functional performance of the machine can be rated as good when injecting pure liquid manure and fairly good when injecting liquid manure with remains of rough fodder etc. 1 ). The durability of the machine was good when injecting slurry into stoneless soils and farly good when into stony soils 1 ). Vihti MAATALOUSKONEIDEN TUTKIMUSLAITOS Valmistajan ilmoituksen mukaan: Teho-Lotina lietelannan multauslaitetta toimitetaan myös asennuspiirustuksin ja -ohjein varustettuna rakennussarjana pintalevitykseen tarkoitettuihin lietelantavaunuihin. Vaunu voidaan tarpeen mukaan varustaa eri kokoisin pyörin. Vuoden 1980 valmistussarjaan on tehty seuraavat muutokset: Pumpun repijäterien leikkaavien särmien lukumäärää on lisätty ja jakolaite tehty väljemmäksi jakolaitteen ja vannasputkien tukkeutumisen vähentämiseksi. Jakolaitteen lukitushakojen ja tiivisteen rakennetta on muutettu. Vaunun tyhjennysluukun tiiviste on kiinteä ja luukku avataan säiliön päällä olevalla viputangolla. Vantaan keinuvarren päällä oleva lattajousi, joka rajoittaa vantaan vaurioitumista esteeseen ajettaessa on korvattu 2 lattajousen muodostamalle jousipakalla. Kiinnityskorvakkeiden ja tukiholkkien alle on hitsattu vahvikelevyt. Sekoitusventtiilin säätöasteikko on numeroitu. Jakoletkuja on pidennetty niiden vaurioitumisen rajoittamiseksi. Vaunu on saatavana myös telillä renkain varustettuna jolloin säiliön ollessa täynnä pintapaine on n. 75 kpa. 8/1,020

9 Sl-yksiköiden ja vanhojen yksiköiden muuntotaulukko SI-yksikkö SI-yksikkö 1 N = 0,10 kp 1 kp = 9,81 N 1 kw = 1,36 hv 1 hv = 0,74 kw 1 W z: 0,86 kcal/h 1 kcal/h = 1,16 W 1 Nm = 0,10 kpm 1 kpm = 9,81 Nm 1 MJ = 0,28 kwh 1 kwh = 3,60 MJ 1 kj = 0,24 kcal 1 kcal = 4,19 kj 1 MPa = 9,81 kp/cm2 1 kp/cm2 = 0,10 MPa 1 Pa = 0,10 mm H20 1 mm H20 = 9,81 Pa 1 kpa = 7,51 mm Hg 1 mm Hg = 0,13 Pa 1 g/kwh = 0,74 g/hvh 1 g/hvh = 1,36 g/kwh Etuliitteitä mega = M = kilo = k = 1000 milli = m = 0,001 mikro = = 0, ) Käyttöominaisuudet ja kestävyys arvostellaan seuraavia arvosanoja käyttäen: erittäin hyvä hyvä kohtalaisen hyvä tyydyttävä runsaasti huomauttamista huono Hållbarheten och bruksegenskaperna bedöms enligt följande skala: mycket god god tämligen god nöjaktig mycket att anmärka dålig 1 ) The functional performance and durability ratings are: very good good fairly good satisfactory many remarks poor 9 /1020 Koetus- ja tutkimustulosten vanhenemisen vuoksi sekä väärinkäsitysten ja harhauttavien tietojen välttämiseksi koetus- ja tutkimusselostuksia tai erillisiä koetus- ja tutkimustuloksia ei ole lupa julkaista eikä kirjallisesti esittää ilman tutkimuslaitoksen kussakin tapauksessa erikseen antamaa kirjallista lupaa.
