1 Pertti Rajala Kasvinsuojeluainekouluttajien koulutuspäivä , Mikkeli

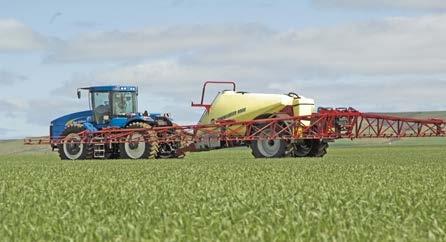

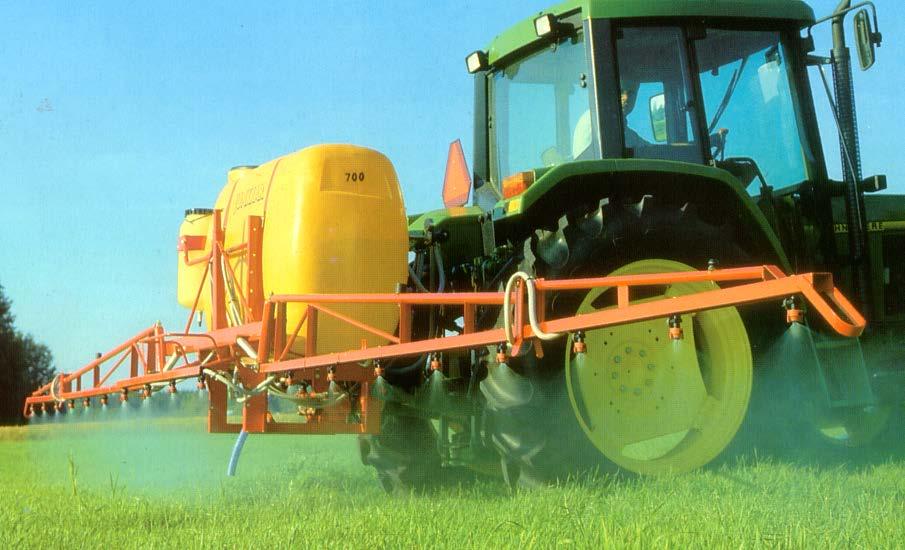

2 1.1. Ruiskumallit Peltoruiskut

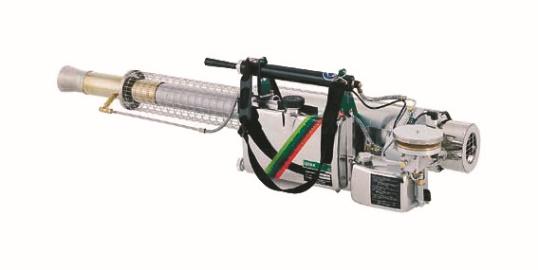

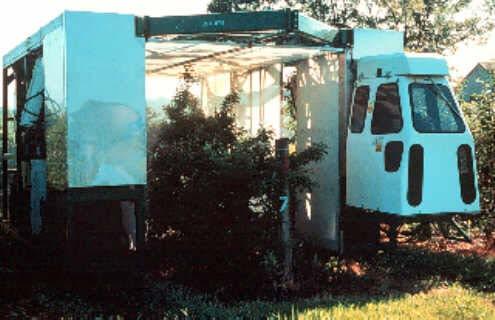

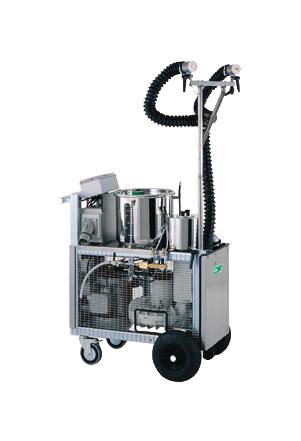

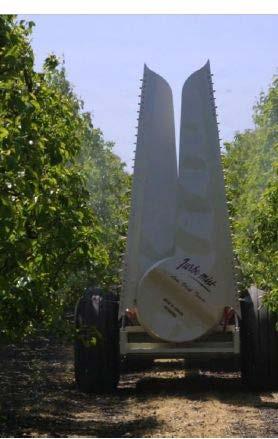

3 1.1 Ruiskumallit Erikoisruiskut puutarha ja kasvihuoneet

4 Yleistä: 1. testaus voimassa 5 v 2020 asti, sen jälkeen 3 vuotta kerrallaan 2. uusissa ruiskuissa kilpi josta ilmenee teksti: torjunta-aine 3. puomit on saatava mekaanisesti lukituksi maantieasentoon

6 Hämeen agrotaito / Ympäristötukikoulutus 2011

7 Kasvinsuojelu ja viljelytekniikka Alhainen hyötysuhde jopa noin 90 % torjunta-aineesta joutuu hukkaan Ruiskutustekniikan taso heikko levitystasaisuus, ruiskun vaikea säädettävyys ja puutteelliset varusteet Ruiskujen käyttö huolimatonta ei säädetä ennen käyttöä väärä ruiskutuskorkeus, ajonopeus ja paine ruiskun huolto ja kunnostus jää tekemättä Ohjeiden puute kuinka ruisku olisi säädettävä kullekin torjunta-aineelle, -kohteelle ja -olosuhteisiin Hämeen agrotaito / Ympäristukikoulutus 2011

8 1. Voimanottoakselin pyörimisnopeus ja kunto 2. Ruiskun tiiviys 3. Ruiskussa oltava tippumisenestoventtiilit 4. Pumpun kunto ja tuotto 5. Paineen tasaisuus 6. Ylipaineen esto 7. Nestemäärän osoitin 8. Tyhjennysyhde 9. (kemikaalien täyttölaite) Hämeen agrotaito / Ympäristukikoulutus 2011

9 11. (kemikaalipakkausten pesulaite) 12. Painekompensaatio 13. Hallintalaitteet - Painemittari 14. Roskien pääsyn estäminen 15. Puomi ja letkut 16. Suuttimien levitystasaisuus ja kuluneisuus 17. Muuta: puhdasvesisäiliö 18. Uusissa: huuhteluvesisäiliö ja alusta ksaineen nimelle, jota ruiskutetaan Hämeen agrotaito / Ympäristukikoulutus 2011

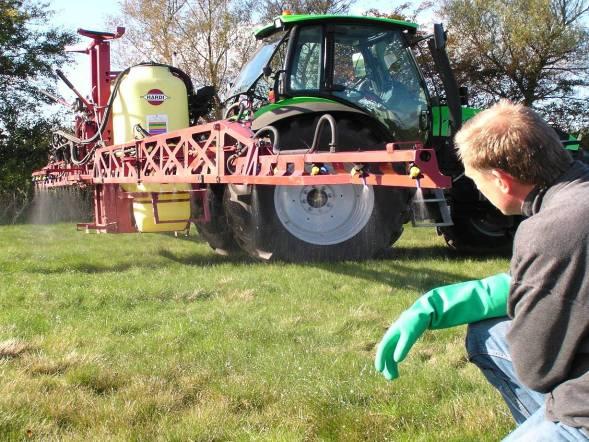

10 Omatoiminen testaus Koekäyttö puhtaalla vedellä vuotojen poistaminen ja säätölaitteiston toiminta Suutinten kunto ja tuoton mittaus (kello ja mittakannu) jos eroaa taulukkoarvosta yli 10% suuttimet kuluneet tai painemittari viallinen Levitystasaisuuden silmämääräinen arviointi Hämeen agrotaito / Ympäristukikoulutus 2011

11 Säilytys 1. Pesu ja huuhtelu 2. Puhdistetaan suodattimet ja suuttimet 3. Voidellaan käyttöventtiilien vipujen nivelet öljyllä 4. Tarkistetaan pumpun öljymäärä ja kalvot 5. Tarkistetaan letkujen kunto ja liitosten tiiveys 6. Lisätään 50 % pakkasnestettä pumppuun ja kierrätetään ( huom. tippastopit) 7. Avataan imupuolen palloventtiilit

12 ESIMERKKI O mittaa yhden suuttimen antama nestemäärä / min. O nestemäärä x 6 on ajonopeus, jolla menee 200 l/ha Suuttimen nestemäärä on 1,2 l / min. Tarvittava ajonopeus 200 l/ha nestemäärälle on 1,2 l x 6 = 7,2 km/h Reppuruiskulla levitetään vettä yhden minuutin ajan ja mitataan ruiskutettu pintaala ja kulutettu vesimäärä. Hämeen agrotaito / Ympäristukikoulutus 2011

13 1. vialliset painemittarit 2. roskaiset suuttimet 3. Jäätymisvauriot 4. vuodot imupuolella 5. puomin taipumiset 6. ongelmat pumpussa Hämeen agrotaito / Ympäristukikoulutus 2011

14 Vahinko on tapahtunut 5 v. sisällä, Accident % tapauksia has occured within 5 years, percent No Ei counteractive tehty korjaavia/ehkäiseviä measures toimia Waste water from cleaning the Ruiskun puhdistusvesi on mennyt sprayer has been lead to ditch or ojiin tai viemäreihin drain Ruiskutusneste Flow out of spray on vuotanut liquid because of ruiskun incorrect epäkunnon operation takiaof sprayer Suuttimet Nozzle ovat vuotaneet dripping or stopped Ruiskutusneste Spray liquid has on leaked vuotanut because of vahingon takia accident Ruiskun ylitäyttö Overflow of the sprayer Kasvinsuojeluainekanisteri Container has turned over, on so that kaatunut niin, että PPP ainetta leaks on päässyt vuotamaan Kasvinsuojeluainepakkaus Packaging detrroyed, so on that PPP vahingoittunut niin, leaks että ainetta on päässyt vuotamaan Percent Lähde: KLEFFMANN MARKETING SERVICES, IVA, Saksa 2002.

16 Tuulikulkeuma eri suutinmalleilla. F02 viuhkasuutin ja AI ilmaohjaus suutin Hardi F02 TeeJet AI Ruiskutus kulkeuma (ug) Lisääntynyt matka ruiskutetusta alueesta joen lähellä

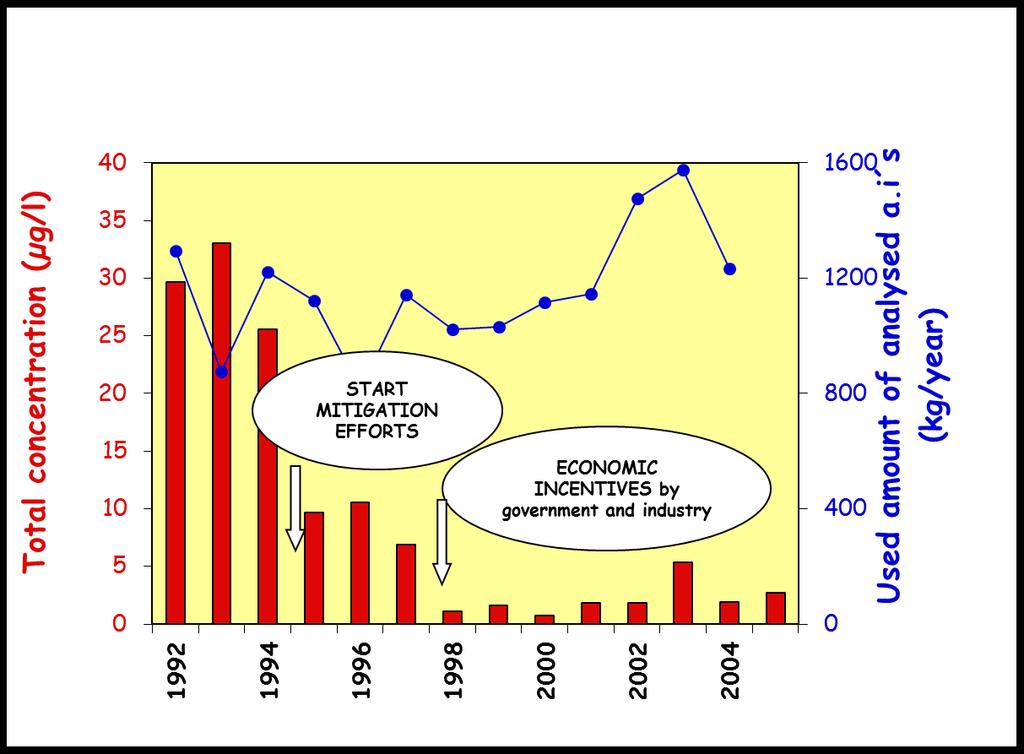

Kasvinsuojeluainepitoisuus touko-syyskuu 1992-2005 Kokonaispitoisuus Vähentämistoimenpiteiden

17 Kasvinsuojeluainepitoisuus touko-syyskuu Kokonaispitoisuus Vähentämistoimenpiteiden aloittaminen Taloudelliset kannustimet hallitukselta ja teollisuudelta Käytetty tehoainetta (kg a.i./vuosi)

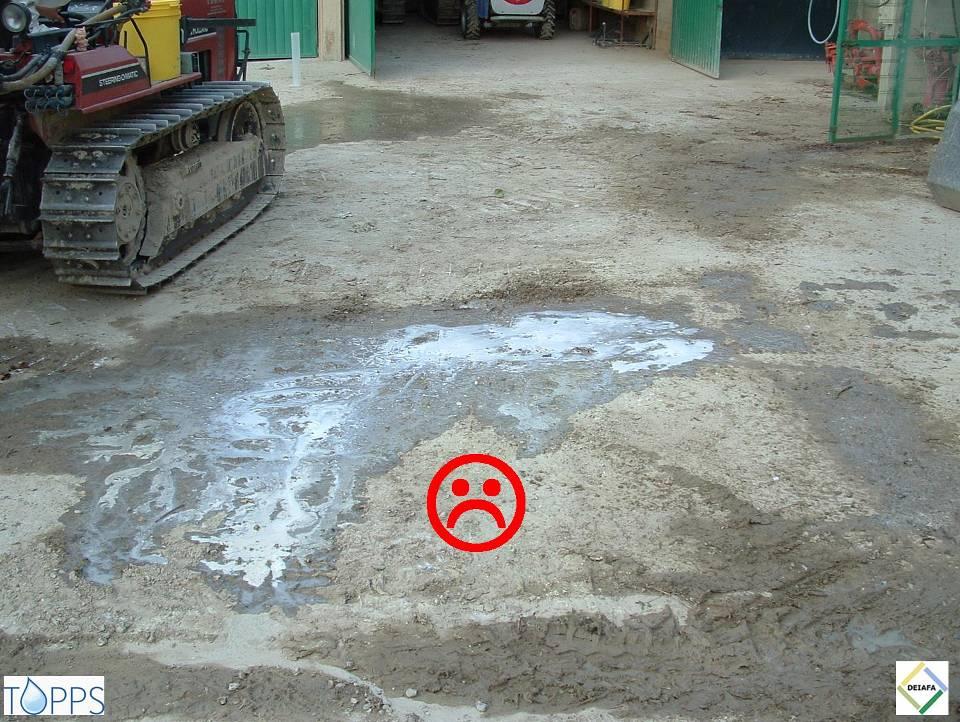

Ruiskun täyttöalue aiemmin 1 gramma kasvinsuojeluainetta voi saastuttaa 10

19 Ruiskun täyttöalue aiemmin 1 gramma kasvinsuojeluainetta voi saastuttaa kuutiota vettä, mikä vastaa juomaveden raja-arvoa 0,1 mikrogrammaa litrassa

20 Ilma-avusteinen Hardi Twin. Mahdollisuus asettaa kulmaan +/- 30 0

21 Tuulen nopeus Pisarakokojakauma - suutinvalinta Puomin korkeus Ajonopeus Ilma-avusteisuus, reunasuuttimet, suojavarustukset

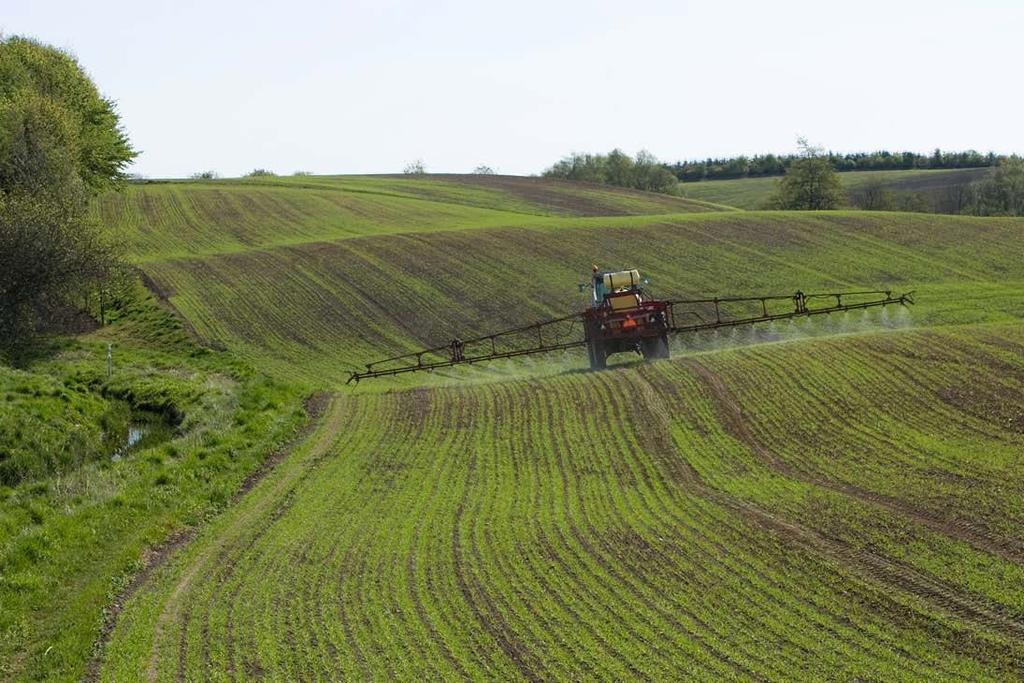

22 Etäisyys vesistöön Etäisyys kaivoon Älä saastuta viemäristöä Testatut ruiskut Kalibrointi Ruiskutustekniikka Photo: Jens Tønnesen Photo: Eskil Nilsson

23 Päästölähteet ruiskun täyttöalueella Traktorin puhdistus Roiskeet kanistereiden huuhtomisessa Täytön aikaiset roiskeet Multa renkaista Kanistereiden korkit/tiivisteet Säiliön huuhteluvesi Aventis Cherwell, Englanti

24 Kauppiaalta tilalle Varastosta ruiskun täyttöpaikalle Täytetyn kasvinsuojeluruiskun kanssa liikkuminen Photo: Jens Tønnesen

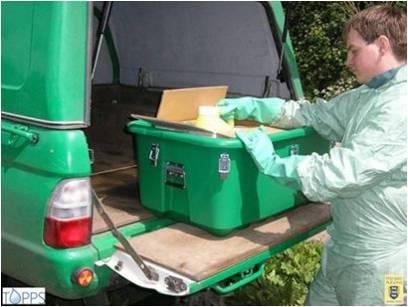

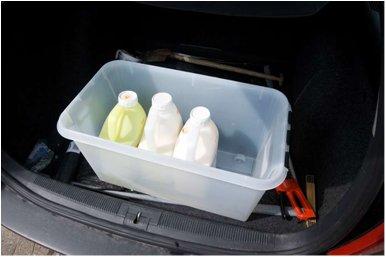

25 Varmista, että pakkaukset ovat turvallisesti kiinnitettyinä kuljetuksen aikana Vältä kuljettamasta isoja määriä kasvinsuojeluaineita

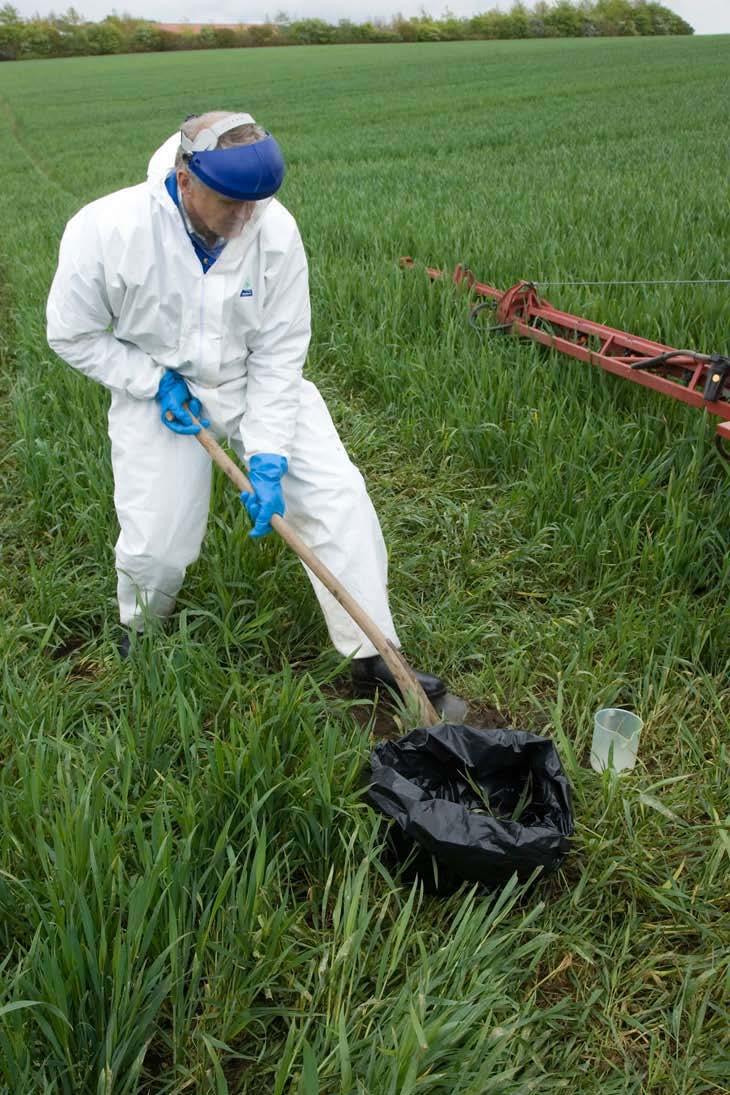

26 Varasto Ennen ruiskutusta Kuljetus Ruiskutuksen aikana Jätteet Ruiskutuksen jälkeen

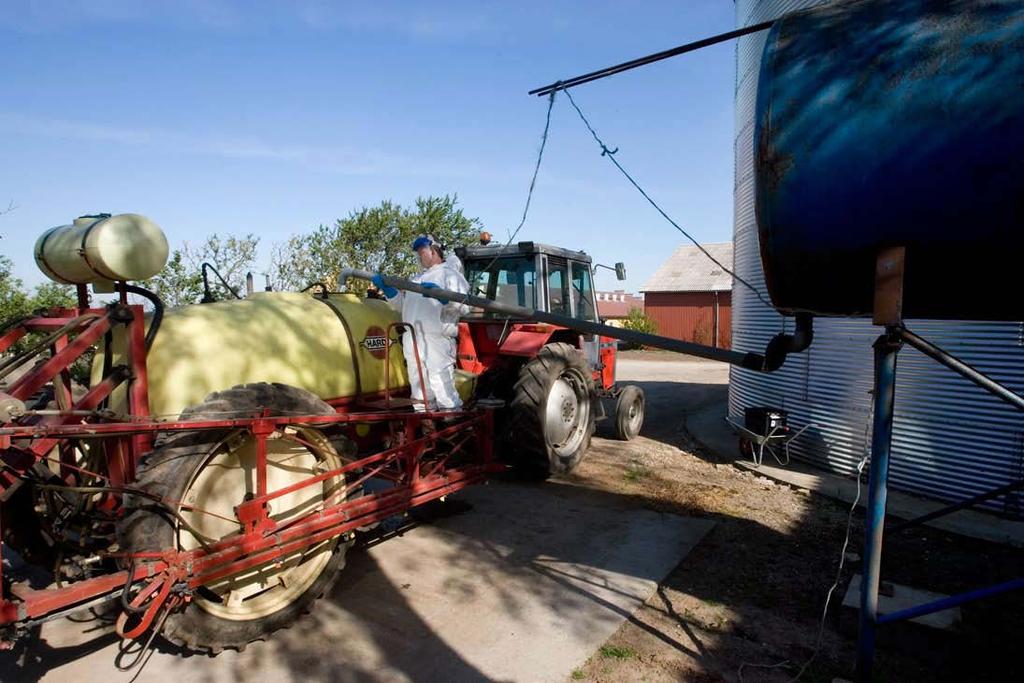

27 Photo: Jens Photo: Eskil Nilsson

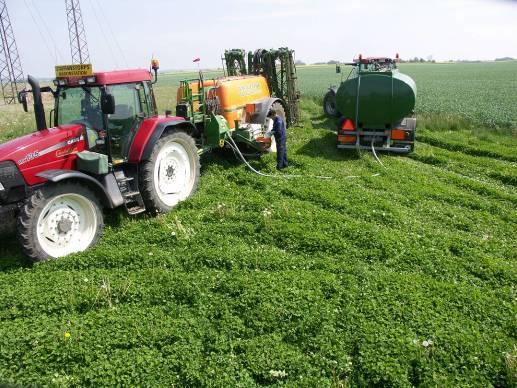

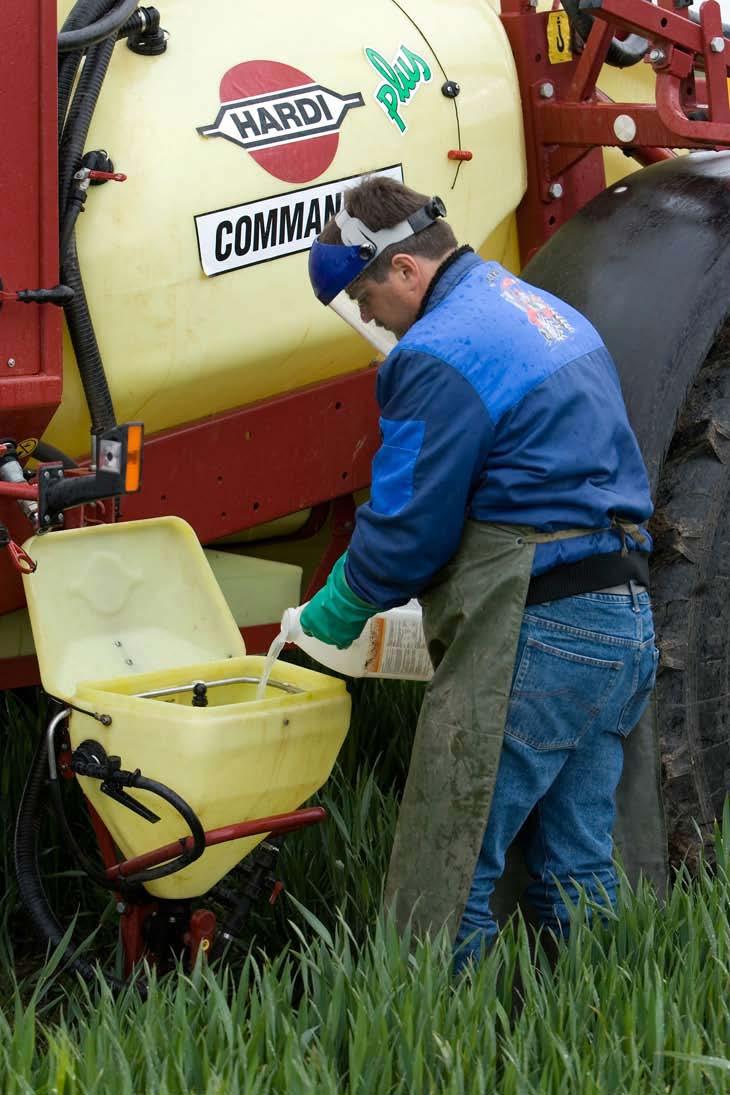

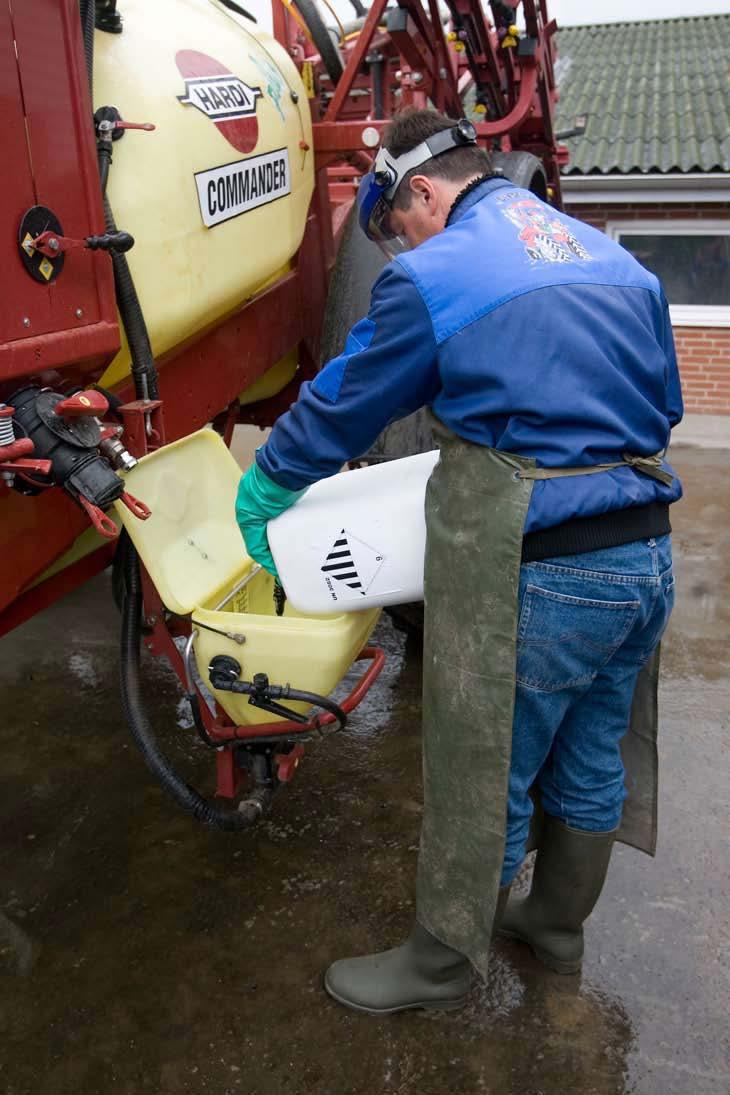

28 Rajatulla alueella... tai pellolla Photo: Jens Tønnesen Photo: Jens Tønnesen

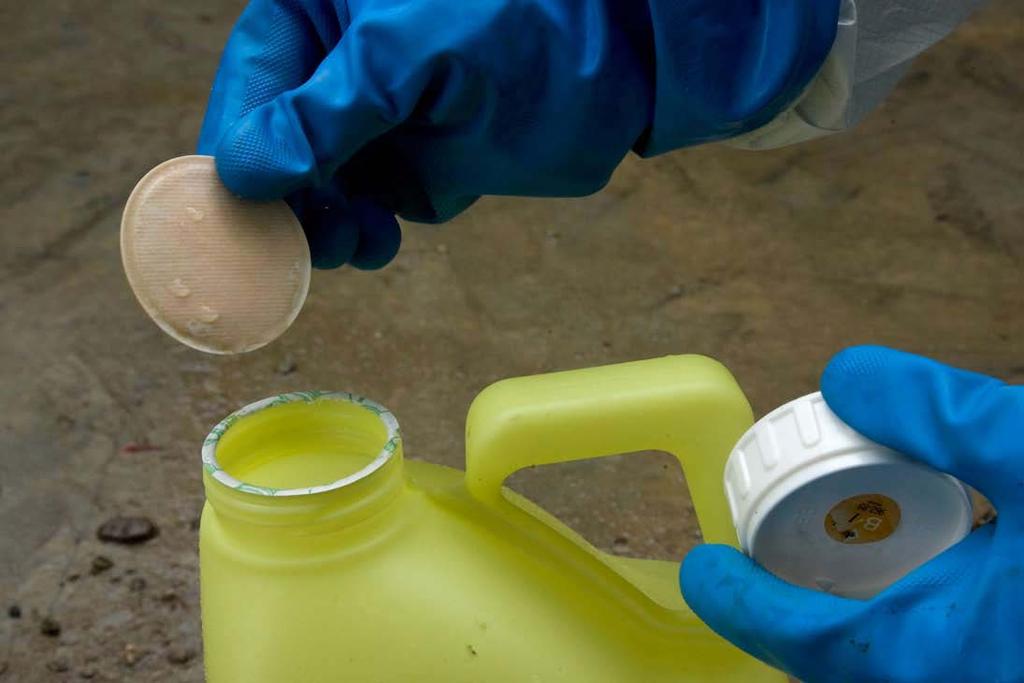

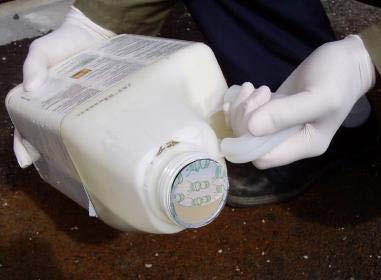

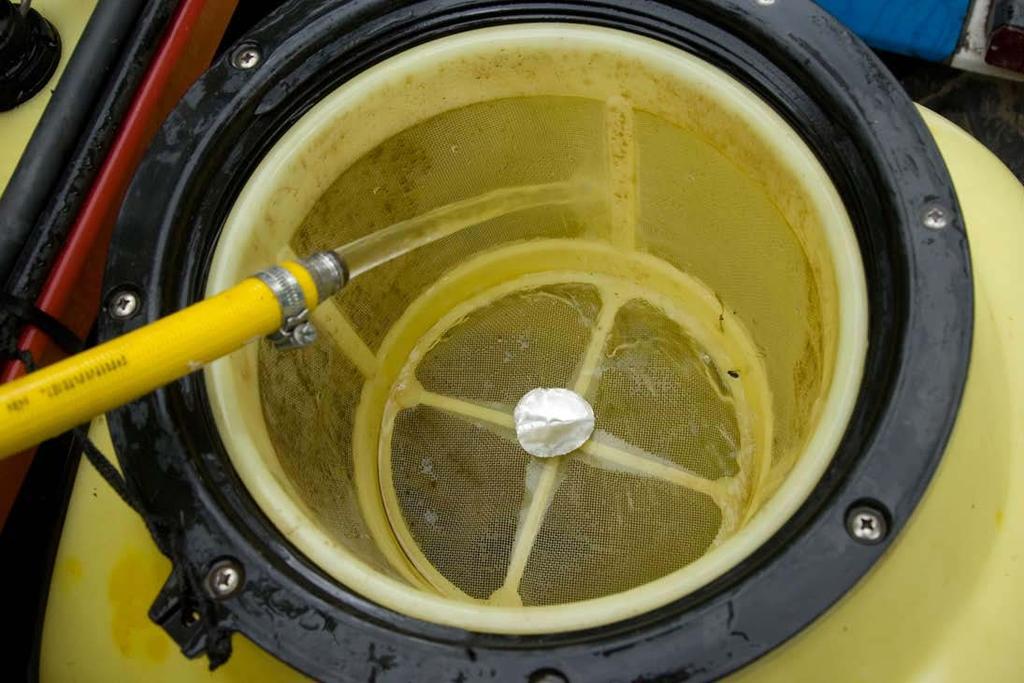

29 Photo: Bayer CropScience, DK Pidä pakkauksen sinettilukko kiinni pakkauksessa tai huuhdo se täyttöastian siivilän pohjalle Photo: Jens Tønnesen

30 Foto: Jens Tønnesen

Huuhdo käsinvaraisesti kolmesti tyhjä pakkaus Huuhdo 15-20

31 Huuhdo käsinvaraisesti kolmesti tyhjä pakkaus Huuhdo sekunttia tankin huuhdontasuutinta käyttäen Photo: Hardi International

32 Pystysuora

33 Boom Puomi 0.5 m Boom Puomi 0.7 m Boom Puomi 0.9 m Näytekorkeus Sampling height (m) (m) 0,9 0,7 0,5 0,3 0, Kulkeuma Deposit (% kokonaismäärästä) (% of output)

34 Photo: Jens Tønnesen Photo: Jens Tønnesen Photo: Jens Tønnesen

35 Älä ruiskuta jos maa on jäässä maa on vedenpeittämää ennen rankkasadetta Photo: Preben Olsen

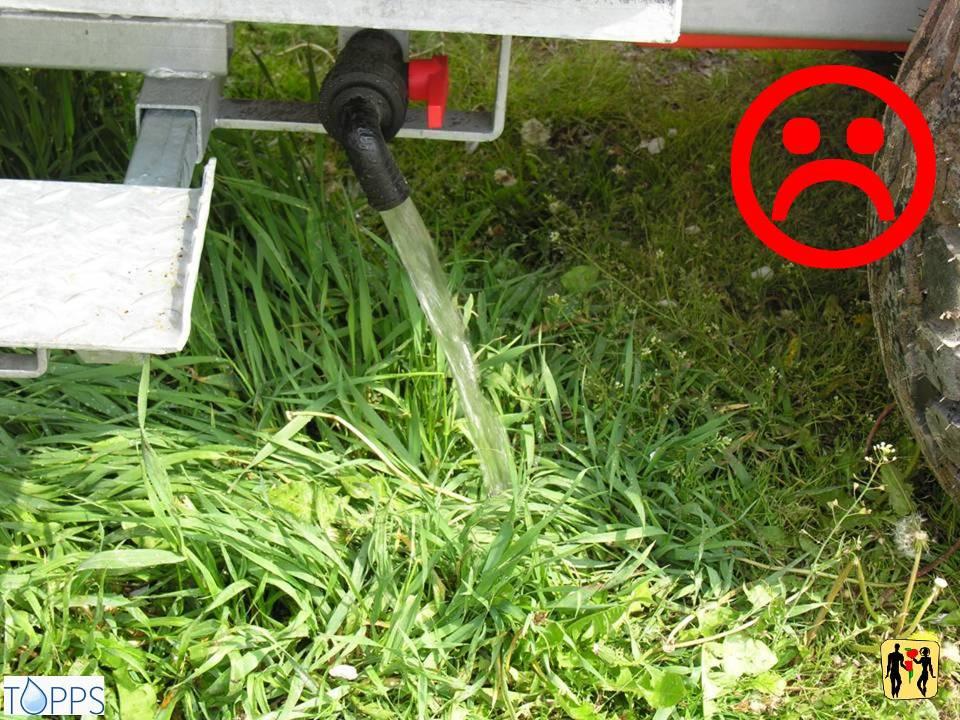

36 Älä tee ruiskutuslinjoja kun ruisku seisoo paikallaan Aloita normaali ruiskutus Alue, joka tarkoitettu tankin pesuvesille Illustration: P. Balsari

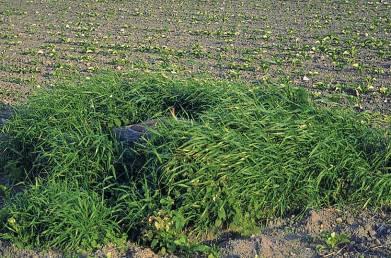

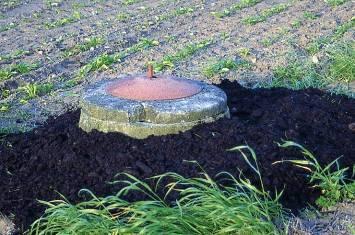

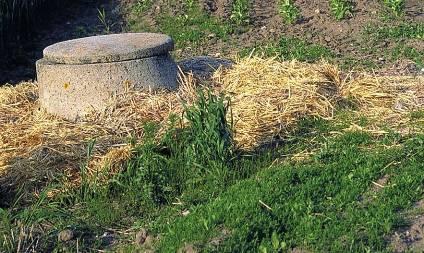

38 Pidä etäisyys kaivoihin ja ojiin Nurmipinta suojaa kaivoa Photo: Eskil Nilsson Photo: Eskil Nilsson Nurmipeitto Photo: Eskil Nilsson

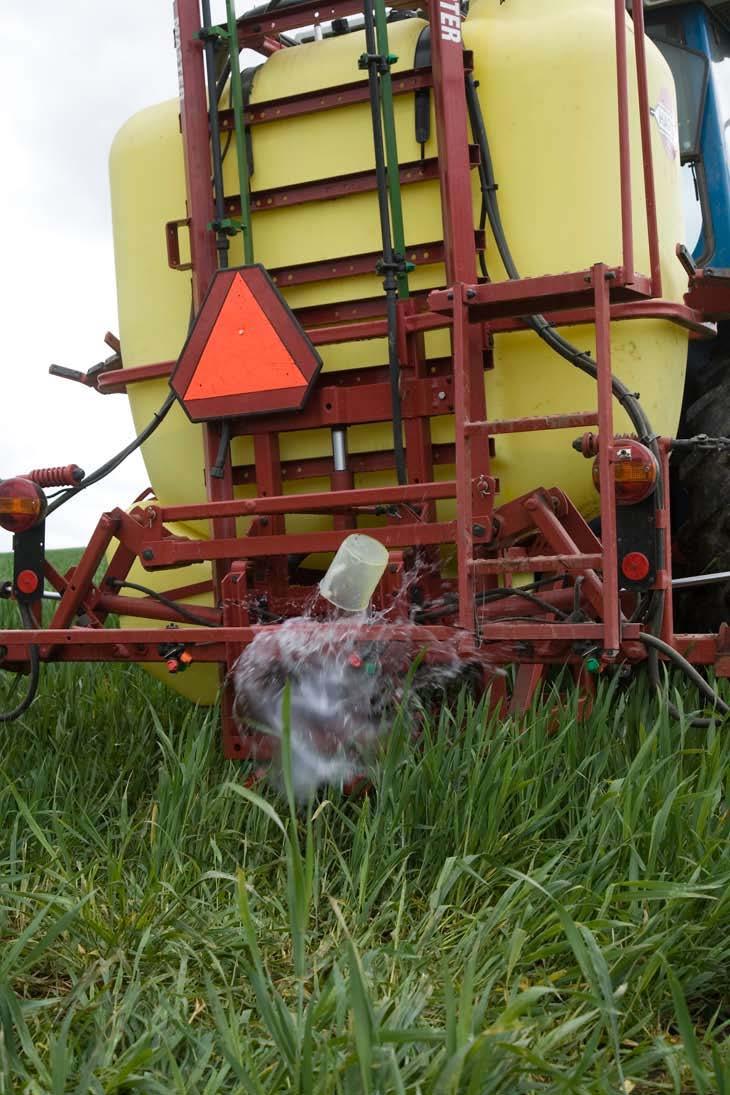

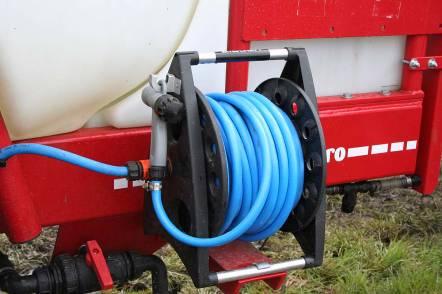

40 Lisää vettä laimentaaksesi ruiskun pohjalle jäänyt liuos ja ruiskuta se pellolle, johon valmiste on ruiskutettu Johda laimennettu ruiskuteliuos pellolle Pese ruisku pellolla tai rajatulla alueella, jossa on huuhteluveden keruuallas

41 1. Tyhjennä säiliö kokonaan pellolla (ks. Huomioitavaa pesussa) 2. Huuhtele säiliö, pumppu, letkut ja suuttimet jo pellolla 3. Käytä pesuliuoksessa oikeaa pesuainetta ja riittävää väkevyyttä 4. Kierrätä pesuliuosta pumpulla ja päästä liuosta suuttimien läpi 5. Harjaa säiliö pesuliuoksella yläosaa myöten. Käytä pesuliuosta myös painepesurissa 6. Muista puhdistaa täyttöaukon sihti, säiliön kansi, ruiskun ulkopinta ja puomisto sekä mahdollinen täyttösäiliö 7. Ruiskuta pesuliuosta puomiston läpi kasvustoon 5-10 minuutin ajan 8. Pese suuttimet ja suodattimet omassa pesuliuoksessaan 9. Huuhtele kahdesti: kierrätä huuhteluvettä ruiskun kaikissa osissa ja ruiskuta kasvustoon 10. Jos ainetta on päässyt kuivumaan ruiskuun, tyhjennä ja huuhtele se. Anna pesuliuoksen seistä ruiskussa vuorokauden ajan ennen varsinaista puhdistusta.

43 Pesu tapahtuu joko 1) pellolla jossa juuri ruiskutettu, 2) biopetissä, 3) ruiskun pesuun tarkoitetulla alueella, jossa pesuvesi menee erilliseen säiliöön tai 4) nurmipintaisella joutomaalla (joka ei lähellä vesistöjä, kaivoja tai pohjavettä) Pesu mieluiten emäksisillä pesuaineilla (erityistä huolellisuutta, jos käytetty pienannosaineita)

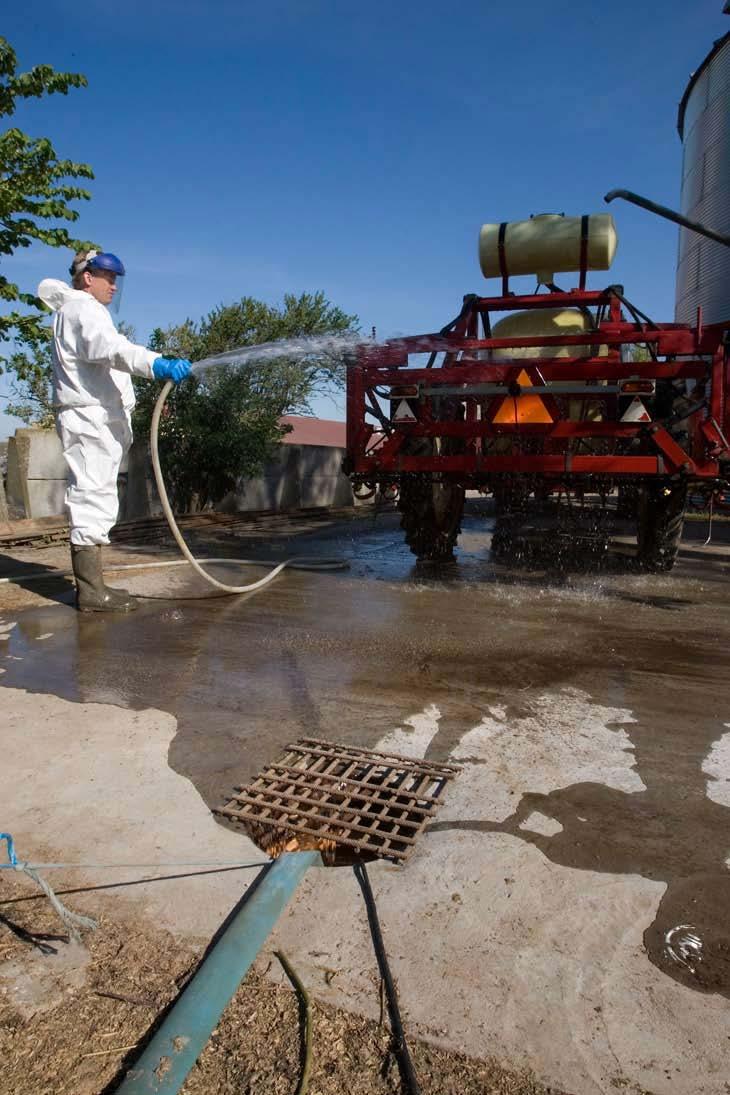

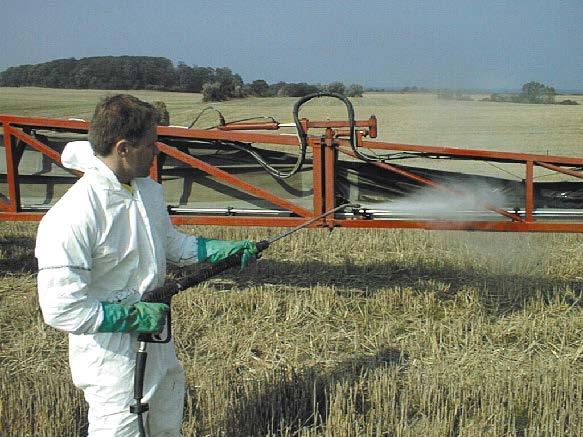

44 Photo: Hardi Photo: Jens Tønnesen

45 Maahan kaivettuun kuoppaan sekoitetaan Olkea (50 prosenttia) Kompostimultaa (25 prosenttia) Maata (25 prosenttia) Kuopan päälle nurmikylvös Iso-Britanniassa suositus metriä syvä Ruotsissa 0.5 metriä syvä kuoppa

48 Photo: Jens Tønnesen
