S010 PIIRUSTUSLUETTELO piirluett_ s010.xls

Transkriptio

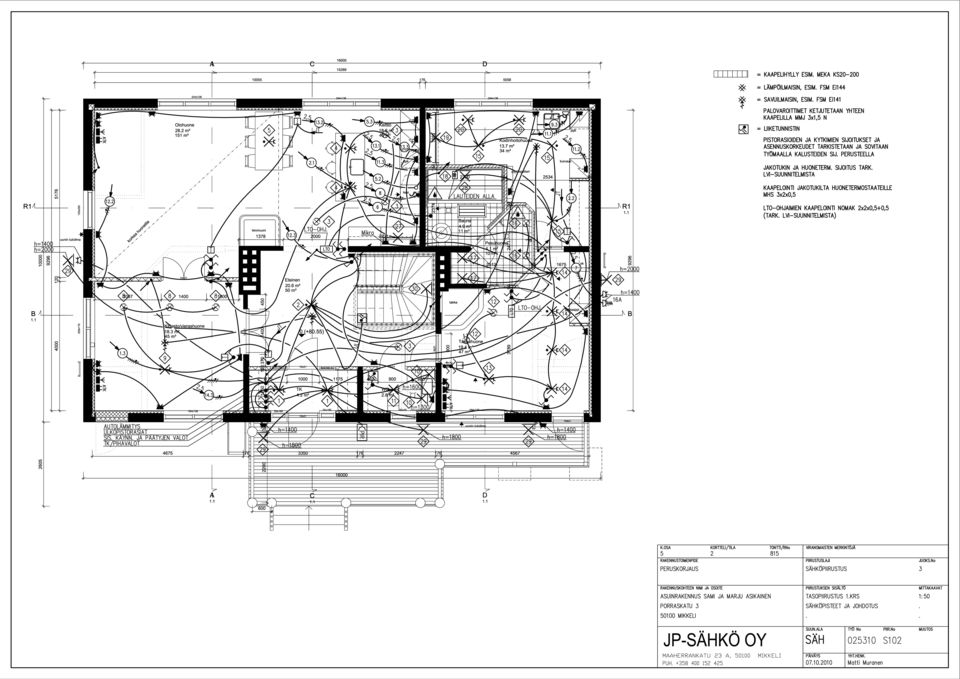

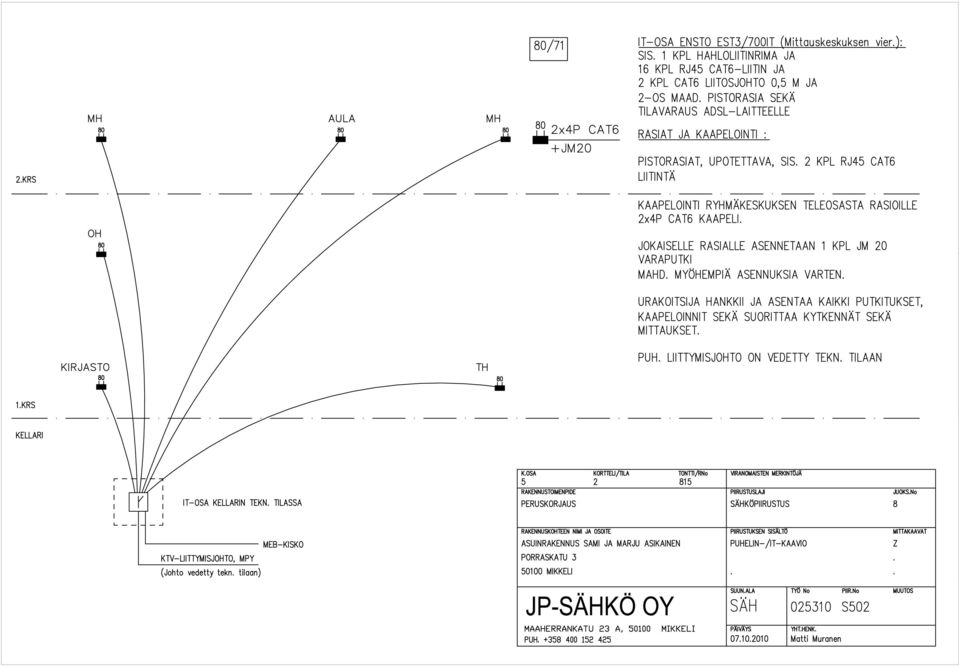

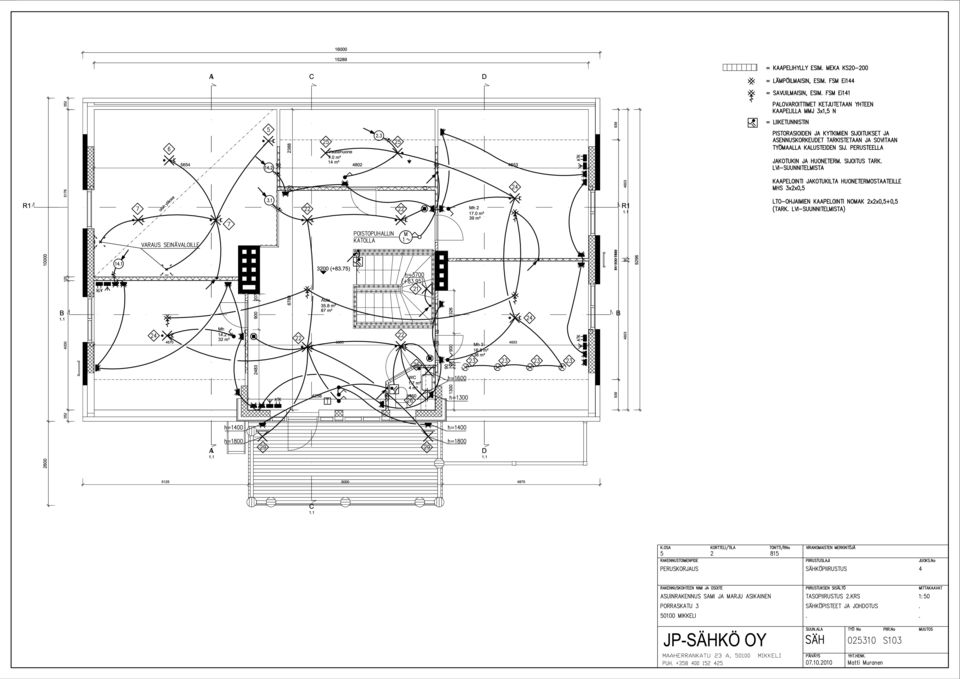

1 JP-SÄHKÖ OY ASUINRAKENNUS SAMI JA MARJU AIRAKSINEN MAAHERRANKATU 23 A PORRASKATU MIKKELI MIKKELI gsm PÄIVÄYS: /MJM Piirustusluettelo MUUT.PV. PIIR. N:o S010 1(1) PIIR. NO PIIRUSTUS SUHDE PVM. MUUTOS A MUUTOS B TIEDOSTO S001 SÄHKÖSELOSTUS ASUINRAKENNUS SAMI JA MARJU ASIKAINEN S-selostus_Asikainen.doc S010 PIIRUSTUSLUETTELO piirluett_ s010.xls S050 ASEMAPIIRUSTUS, ALUEKAAPELOINTI 1: S050.dwg S101 TASOPIIRUSTUS KELLARIKRS., SÄHKÖPISTEET JA JOHDOTUS 1: S101.dwg S102 TASOPIIRUSTUS 1.KRS, SÄHKÖPISTEET JA JOHDOTUS 1: S102.dwg S103 TASOPIIRUSTUS 2.KRS, SÄHKÖPISTEET JA JOHDOTUS 1: S103.dwg S401 MITTAUSKESKUS MK, PÄÄKAAVIO S401.dwg S411 MAADOITUSKAAVIO S411.dwg S501 ANTENNIKAAVIO S501.dwg S502 PUHELIN-/IT-KAAVIO S502.dwg S701 VALAISINLUETTELO valluett_ s701.xls S702 SÄHKÖKOJELUETTELO kojeluett_ s702.xls

2

3

4

5

6

7

8

9

10

11

12 SIVU1(1) JP-SÄHKÖ OY ASUINRAKENNUS SAMI JA MARJU ASIKAINEN Maaherrankatu 23 A PORRASKATU MIKKELI MIKKELI gsm PÄIVÄYS: /MJM SÄHKÖKOJELUETTELO MUUT.PV PIIR. N:o S702 Koje/Lämmitin Laite TEHO/kW Asuinrakennus YHT. HUOMAUTUKSIA 1 Liesi 8,5 1 1 Rakennuttaja hankkii, SU kytkee 2 Ilmanvaihtokone LTO ja ohjaimet 0,7 1 1 LVI-urak. hankkii ja asentaa, SU johdottaa ja kytkee 3 Astianpesukone 2,5 1 1 Rakennuttaja hankkii, SU hankkii ja asentaa pistorasian 4 Jääkaappi 0,2 1 1 Rakennuttaja hankkii, SU hankkii ja asentaa pistorasian 5 Pakastinkaappi 0,2 1 1 Rakennuttaja hankkii, SU hankkii ja asentaa pistorasian 6 Mikro 0,8 1 1 Rakennuttaja hankkii, SU hankkii ja asentaa pistorasian 7 Huippuimuri/liesikupu 0,2 1 1 Liesikupu uusi,ent. imuri, SU johdottaa ja kytkee 8 Ilmalämpöpumppu 0,4 1 1 Ent. lämpöpumppu, SU hankkii ja asentaa pistorasian 9 Pesukone PK 2,5 1 1 Rakennuttaja hankkii, SU hankkii ja asentaa pistorasian 10 Kuivauskaappi 2,5 1 1 Rakennuttaja hankkii, SU hankkii ja asentaa pistorasian 11 Lattialämmityksen jakotukki JT ja termostaatit LVI-urak. hankkii, SU johdottaa ja kytkee termostaatit ja toimilaitteet MUUTOS

13 JP-SÄHKÖ OY ASUINRAKENNUS SAMI JA MARJU ASIKAINEN Maaherrankatu 23 A PORRASKATU MIKKELI MIKKELI gsm SIVU1(2) PÄIVÄYS: Ä /MJM VALAISINLUETTELO MUUT.PV PIIR. N:o S701 PO OS. S.N N:O VAL L. VALAISIN TYYPPI VU SIV N:o o/s LU UE ET TT TEL ELO TE EH HO O/W LA AM MP PP PU U-T TY YY YP PP PI ASE EN NN NU US ST TA APA IP P-L LU UO OK KKA KA I KEL LL LA AR RIK KR RS S..KR KRS 1..KR KRS 2. YHT. HUOMAUTUKSIA 1 Yleisvalaisin,,p pinta-asennus asennus pistokekanteen K Rakennuttaja hankkii, SU asentaa 2 Yleisvalaisin,,p pinta-asennus asennus pistokekanteen K Rakennuttaja hankkii, SU asentaa 3 Upotettava led-valaisin, upotussyv. max. 100 mm Led U Rakennuttaja hankkii, SU asentaa Huom. 1 4 Ripustettava valaisin K Rakennuttaja hankkii, SU asentaa 5 Ripustettava valaisin K Rakennuttaja hankkii, SU asentaa 6 Ripustettava valaisin K Rakennuttaja hankkii, SU asentaa 7 Ripustettava valaisin K Rakennuttaja hankkii, SU asentaa 8 Upotettava led-valaisin, upotussyv. max. 100 mm Led U Rakennuttaja hankkii, SU asentaa Huom. 1 9 Yleisvalaisin, pinta-asennus pistokekanteen K Rakennuttaja hankkii, SU asentaa 10 Seinävalaisin S Rakennuttaja hankkii, SU asentaa 11 Yleisvalaisin, pinta-asennus pistokekanteen K Rakennuttaja hankkii, SU asentaa 12 Upotettava, suunnattava led-valaisin, l i upotussyv. max. 100 mm Led U Rakennuttaja hankkii, SU asentaa Huom Yleisvalaisin, l i i pinta-asennus asennus pistokekanteen k t K Rakennuttaja hankkii, SU asentaa 14 Yleisvalaisin, l i i pinta-asennus asennus pistokekanteen k t K Rakennuttaja hankkii, SU asentaa 15 LUMIANCE Giotto Trend 335 2x18 W HF hop. Kehys/ x18 PL K SU hankkii ja asentaa 16 Upotettava tt led-valaisin l i Led U Rakennuttaja hankkii, SU asentaa 17 Seinävalaisin S Rakennuttaja hankkii, SU asentaa 18 Saunan kuituvalaistuspaketti, 8 kuitua, projektori lauteiden alle HAL S Rakennuttaja hankkii, SU asentaa 19 LUMIANCE LS 100 T5 35W 35 L KL Rakennuttaja hankkii, SU asentaa 20 Ripustettava valaisin K Rakennuttaja hankkii, SU asentaa 21 Seinävalaisin S Rakennuttaja hankkii, SU asentaa 22 Yleisvalaisin, pinta-asennus pistokekanteen K Rakennuttaja hankkii, SU asentaa 23 Upotettava led-valaisin, upotussyv. max. 100 mm Led U Rakennuttaja hankkii, SU asentaa Huom Yleisvalaisin, pinta-asennus pistokekanteen K Rakennuttaja hankkii, SU asentaa 25 ENSTO AVR AVL40 2x9 PL K SU hankkii ja asentaa 26 Seinävalaisin S Rakennuttaja hankkii, SU asentaa 27 LUMIANCE LS 100 T5 21W 21 L KL Rakennuttaja hankkii, SU asentaa MUU UUT UTO OS

14 JP-SÄHKÖ OY ASUINRAKENNUS SAMI JA MARJU ASIKAINEN Maaherrankatu 23 A PORRASKATU MIKKELI MIKKELI gsm SIVU2(2) PÄIVÄYS: Ä /MJM VALAISINLUETTELO MUUT.PV PIIR. N:o S701 PO OS. S.N N:O VAL L. VALAISIN TYYPPI VU SIV N:o o/s LU UE ET TT TEL ELO TE EH HO O/W LA AM MP PP PU U-T TY YY YP PP PI ASE EN NN NU US ST TA APA IP P-L LU UO OK KKA KA I KEL LL LA AR RIK KR RS S..KR KRS 1..KR KRS 2. YHT. HUOMAUTUKSIA 28 ENSTO AVH HAL S SU hankkii ja asentaa 29 DEFA Reflex 002R002VR-TCD 118/P/K/M 18 PL S SU hankkii ja asentaa 30 FAGERHULT Teres FSD 1x18W 18 PL S SU hankkii ja asentaa 31 LUMIANCE Giotto Trend 335 2x18 W HF hop. Kehys/ x18 PL K SU hankkii ja asentaa 32 ENSTO AVR x9 PL K SU hankkii ja asentaa 33 ENSTO AVR PL K SU hankkii ja asentaa 34 PHILIPS 470TMS 1xTL5-28W HFP A PI 28 L K SU hankkii ja asentaa MUU UUT UTO OS ASENNUSTAPAMERKINNÄT: LAMPPULYHENNYKSET: S = SEINÄASENNUS KK = KOSKETINKISKOASENNUS SpNa = SUURPAINENATRIUM K = KATTOASENNUS R = VAIJERIRIPUSTUSASENNUS MM = MONIMETALLILAMPPU V = VAIJERIASENNUS RP = RIPUSTUSPUTKIASENNUS H = HEHKULAMPPU, HIMMEÄ U = UPPOASENNUS KL = KALUSTOSSA He = HEIJASTINLAMPPU RK= RIPUSTUSKISKOASENNUS P = PYLVÄSASENNUS Kd = KOHDELAMPPU SpNa-lamput p ovat ns. StandBy-lamppuja VALAISIMET VARUSTETTU KOMPENSOINTIKONDENSAATTOREILLA HPL = ELOHOPEALAMPPU HAL = HALOGEENILAMPPU PL = PIENLOISTELAMPPU L = LOISTELAMPPU
