1 Wi-Fivideo-ovipuhelin Käyttöopas UD06661B

2 Käyttöopas 2017 Hangzhou Hikvision Digital Technology Co., Ltd. Saatavilla olevat mallit Tätä käyttöopasta sovelletaan seuraavaan Wi-FI-video-ovipuhelimeen: DS-KB6003-WIP. Symbolit Käyttöoppaassa käytettyjen symbolien tarkoitukset ovat seuraavat: Symboli Kuvaus Osoittaa vaaratilanteen, joka voi aiheuttaa kuoleman tai vakavan vamman. Osoittaa mahdollisen vaaratilanteen, joka voi aiheuttaa laitteistovaurion, tietojen menetyksen, suorituskyvyn heikkenemisen tai odottamattomia tuloksia. Tarjoaa lisätietoja, jotka täydentävät tai korostavat varsinaisen tekstin tärkeitä kohtia. Turvallisuusohjeet Laitteen käyttölämpötila on C. 2

3 Kaikki sähkötyöt on suoritettava sähköturvallisuutta ja palonehkäisyä koskevia säädöksiä sekä muita paikallisia säädöksiä noudattaen. Käytä säädösten mukaista virtalähdettä. Virtalähteen nimellisvirta ei saa olla pienempi kuin laitteen nimellisvirta. Älä kytke useita laitteita yhteen virtalähteeseen, sillä virtalähteen ylikuormittaminen voi aiheuttaa ylikuumenemisen ja tulipalovaaran. Varmista, että virta on katkaistu ennen kuin asennat johtoja tai laitteen, tai purat laitteen. Asenna tuote tukevasti seinään. Jos laitteesta tulee savua, hajuja tai ääniä, katkaise virta välittömästi ja irrota virtajohto. Ota yhteyttä huoltokeskukseen. Jos tuote ei toimi kunnolla, ota yhteys jälleenmyyjään tai lähimpään huoltopisteeseen. Älä yritä purkaa laitetta itse. (Valmistaja ei ole vastuussa asiattomista korjauksista aiheutuvista ongelmista.) Älä pudota laitetta tai altista sitä iskuille. Älä altista sitä voimakkaalle magneettikentälle. Vältä laitteen asentamista tärisevälle pinnalle tai paikkaan, jossa se on alttiina iskuille. Tärinä ja iskut vahingoittavat laitetta. Älä aseta laitetta erittäin kuumaan (katso käyttölämpötila eritelmistä), kylmään, pölyiseen tai kosteaan paikkaan äläkä altista sitä voimakkaalle magneettikentälle. Suojaa laitetta sateelta ja kosteudelta. Laitteen altistaminen suoralle auringonvalolle, huonolle ilmanvaihdolle tai lämmittimelle on kiellettyä (voi aiheuttaa tulipalovaaran). Älä sijoita laitetta auringonvaloon tai erittäin valoisaan paikkaan. Se voi johtaa pinnan vaurioitumiseen ja vaikuttaa anturin käyttöikään. Käytä laitteen mukana toimitettua käsinettä avatessasi koteloa. Vältä koskettamasta koteloa käsin, sillä sormenpäiden hapan hiki voi syövyttää kotelon pinnoitetta. Puhdista kotelon sisä- ja ulkopinta pehmeällä ja kuivalla liinalla. Älä käytä emäksisiä pesuaineita. Säilytä pakkaus myöhempää käyttöä varten. Jos laitteessa ilmenee vika, tarvitset alkuperäispakkausta toimittaaksesi laitteen tehtaalle. Tuotteen lähettäminen ilman alkuperäispakkausta voi johtaa laitteen vaurioitumiseen ja aiheuttaa ylimääräisiä kuluja. Kytke vastus (sisältyy toimitukseen) ovikelloon, jos sähköistä tai mekaanista kelloa ei ole kytketty laitteeseen. 3

4 (16 24 V AC) Vastus Wi-Fi- video-ovipuhelin Varmista, että ovipuhelimen jännite on V AC. Virtalähteen on oltava määräysten mukainen. Alla on suositeltuja virtalähdemalleja ja -valmistajia. Käytä laitteen mukana toimitettua virtalähdettä. Malli MKAC M MKAC M MKAC M Valmistaja MACABLE MACABLE MACABLE 4

5 1Ovipuhelimen ulkoasu Etu- ja takapaneelit Kuvassa on kamera, soittopainike ja ruuvit, joiden avulla johdot kytketään. Mikrofoni IR-valo Linssi Painikkeen taustavalo Taustavalaistu soittopainike Ruuvi 1 Ruuvi 2 Kuva 1-1 Etupaneeli ja takapaneeli Nimi IR-valo Painikkeen taustavalo Ruuvit 1 ja 2 Taulukko 1-1 Osakuvaus Kuvaus Automaattinen valonlähde pimeässä. Valot ovat paneelin takana. Yhtäjaksoinen sininen: Ovipuhelin käynnistyy ja toimii oikein. Vilkkuva sininen ja punainen: Wi-Fi ei ole kytketty. Vilkkuva punainen: Ovipuhelin suorittaa päivitystä. Vilkkuva sininen: Ovipuhelin soittaa sovellukseen. Ei taustavaloa: Ovipuhelin kommunikoi sovelluksen kanssa. Näitä ruuveja käytetään virtajohdon kytkemiseen. Sivu- ja pohjapaneelit Kuvassa on kamera, soittopainike ja ruuvit, joiden avulla johdot kytketään. 5

6 TFkorttipaikka Ruuvinreikä Kaiutin Mini USBliitäntä RESETpainike Kuva 1-2 Sivupaneeli ja pohjapaneeli Nimi TF-korttipaikka RESETpainike Taulukko 1-2 Osakuvaus Kuvaus TF-korttia varten. TF-korttia käytettäessä videotiedostot tallennetaan kortille. Jos ovipuhelinta ei ole aktivoitu, pidä painike painettuna viiden sekunnin ajan käynnistääksesi Wi-Fi-yhteystilan. Puhelupainikkeen taustavalo vilkkuu sinisenä ja punaisena. Jos ovipuhelin on aktivoitu, paina painiketta 15 sekunnin ajan palauttaaksesi tehdasasetukset. Jos et tee mitään kolmen minuutin kuluessa, ovipuhelin poistuu Wi-Fiyhteystilasta automaattisesti. 6

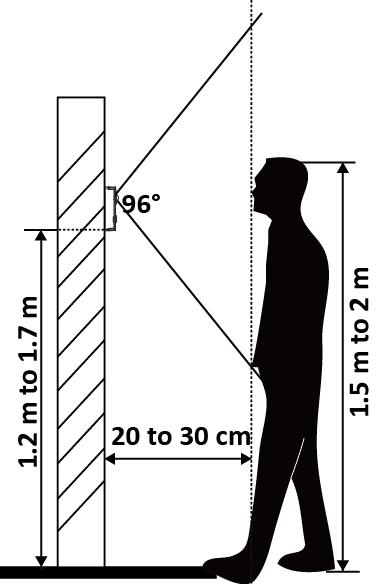

7 2 Ovipuhelimen asennus 2.1 Kiinnitä asennussapluuna Asennussapluuna sisältyy toimitukseen. Se toimii apuna ovipuhelimen asennuksessa. 1. Määritä ovipuhelimen asennuskorkeus. Kuva 2-1 Asennuskorkeusehdotus 2. Kohdista asennussapluunan kaapelireikä seinän kaapelireiän kanssa. 3. Kiinnitä sapluuna seinään. Kuva 2-2 Asennussapluuna 7

8 2.2 Kytke virtajohdot Ennen kuin aloitat Varmista, että olet katkaissut virran päävirtakatkaisimesta. Kytke vastus (sisältyy toimitukseen) ovikelloon, jos sähköistä tai mekaanista kelloa ei ole kytketty laitteeseen. 1. Löysää takapaneelin ruuveja ja kytke virtajohdot (sisältyvät toimitukseen) ruuveihin. Kiristä ruuvit. Virtajohto Kuva 2-3 Kytke toimitukseen kuuluvat virtajohdot 2. Poraa kaapelireikä seinään asennussapluunan reiän läpi. 3. Vedä virtajohdot seinän läpi ja kytke ne virtaliittimiin. 4. Kytke virtajohdot ovipuhelimen takapaneelin virtaliittimeen (sisältyy toimitukseen). Virtaliitin Kuva 2-4 Kytke virtajohdot 8

9 2.3 Aseta TF-kortti (valinnainen) Voit käyttää muistikorttia videotiedostojen tallentamiseen. 1. Irrota ovipuhelimen etulevy niin, että pääset käsiksi etupaneeliin ja sivupaneeliin. 2. Irrota korttipaikan suojus. 3. Aseta TF-muistikortti ovipuhelimen kyljessä olevaan korttipaikkaan. 4. Kiinnitä korttipaikan suojus. TFmuistikortti Kuva 2-5 TF-kortin asettaminen Ovipuhelin ei tallenna liikettä ilman muistikorttia. 2.4 Asenna ovikello Ennen kuin aloitat Varmista, että olet katkaissut virran päävirtakatkaisimesta. Varmista, että olet liittänyt virtajohdot. 1. Poraa kaksi reikää seinään asennussapluunan avulla ja aseta kiinnitystulpat reikiin. 10

10 Kiinnitystulppa Kuva 2-6 Aseta kiinnitystulpat 2. Työnnä johdot ja virtaliitin kaapelireikään. 3. Kohdista ovipuhelimen reiät seinän reikien kanssa. 4. Kiinnitä ovipuhelin seinään tiukasti kahdella ruuvilla. Ruuvi Kuva 2-7 Asenna ovipuhelin 5. Aseta etulevy paikoilleen. 6. Kiinnitä etulevy ruuvilla niin, että se on tukevasti kiinni. Kiinnitysruuvi Kuva 2-8 Ovipuhelimen kiinnitys 11

11 3 Käytön aloittaminen Tämä luku tarjoaa lyhyesti tietoja ovipuhelimen käytöstä ja siihen liittyvästä sovelluksesta. 3.1 Hik-Connect -sovelluksen käyttöönotto Tarvitset Hik-Connect -sovellusta ovipuhelimen määritysten tekemiseen ja käyttöön. Ennen kuin aloitat Varmista, että mobiililaitteen Wi-Fi -yhteys on päällä. 1. Asenna Hik-Connect -sovellus ios- tai Android-laitteeseen ja rekisteröi käyttäjätili. 1) Siirry App Storeen tai Google Playhin ja käytä hakusanaa Hik-Connect asentaaksesi sovelluksen. tai Kuva 3-1 App Store / Google Play 2) Käynnistä sovellus ja noudata näytön ohjeita rekisteröidäksesi käyttäjätilin. 2. Käynnistä Hik-Connect -sovellus ja kirjaudu sisään. 3.2 Ovipuhelimen määrittäminen sovelluksen kautta Lisää ensin ovipuhelin sovellukseen, määritä Wi-Fi -yhteys sovelluksen kautta ja aktivoi ovipuhelin. Voit määrittää ovipuhelimen asetukset sovelluksen kautta kahdella tavalla Tapa 1 Voit muodostaa ovipuhelimen Wi-Fi -yhteyden skannaamalla sovelluksen luoma QR-koodi ovipuhelimen kameralla. Tämän jälkeen voit lisätä ovipuhelimen sovellukseen ja aktivoida sen. Yhdistäminen Wi-Fiin Määritä Wi-Fi -yhteys ennen kuin lisäät ovipuhelimen sovellukseen tai käytät sitä. 12

12 1. Valitse sovelluksen etusivulta Lisää -> Toimintoasetukset -> Wi-Fi -asetukset määrittääksesi Wi-Fi -yhteyden tiedot asetuksiin. 2. Syötä langattoman verkon nimi ja salasana. 3. Paina Muodosta luodaksesi QR-koodin. 4. Skannaa QR-koodi ovipuhelimen kameralla muodostaaksesi yhteyden langattomaan verkkoon. Kuva 3-2 Skannaa verkon QR-koodi Suositeltu skannausetäisyys on 5 10 cm. Ovipuhelin antaa äänimerkin, jos toiminto onnistuu. Ovipuhelimen lisääminen ja aktivointi 1. Paina sovelluksen etusivulla oikean yläkulman +-merkkiä lisätäksesi ovipuhelimen sovellukseen. Kuva 3-3 Skannaa ovipuhelimen QR-koodi 2. Skannaa QR-koodi tai syötä ovipuhelimen etupaneelista löytyvä sarjanumero. Aktivointisivu aukeaa, kun Wi-Fi -yhteys on muodostettu. 13

13 Suositeltu skannausetäisyys on 5 10 cm. Ovipuhelin antaa äänimerkin, jos toiminto onnistuu. 3. Aktivoi ovipuhelin. 1) Paina Määritä laitteen salasana ja syötä haluamasi salasana aktivoidaksesi ovipuhelimen. 2) Paina seuraavalla sivulla Aktivoi lopettaaksesi aktivoinnin. 4. Valinnainen: Syötä ovipuhelimen vahvistuskoodi aktivoinnin jälkeiseen ponnahdusikkunaan. Tämä vaihe on tarpeellinen vain, jos syötät ovipuhelimen sarjanumerolla Tapa 2 Voit skannata ovipuhelimen QR-koodin sovelluksen kautta lisätäksesi ovipuhelimen, yhdistääksesi Wi-Fiin ja aktivoidaksesi sen. 1. Paina sovelluksen etusivulla oikean yläkulman +-merkkiä lisätäksesi ovipuhelimen sovellukseen. Kuva 3-4 Skannaa ovipuhelimen QR-koodi 2. Skannaa QR-koodi tai syötä ovipuhelimen etupaneelista löytyvä sarjanumero. Verkkoyhteyssivu aukeaa automaattisesti. Suositeltu skannausetäisyys on 5 10 cm. Ovipuhelin antaa äänimerkin, jos toiminto onnistuu. 3. Yhdistä Wi-Fiin. 1) Paina Yhdistä verkkoon. 2) Syötä langattoman verkon nimi ja salasana. 3) Pidä ovipuhelimen sivupaneelissa olevaa RESET-painike painettuna viisi sekuntia. Äänikehote sanoo Start configuring Wi-Fi. 4) Paina Seuraava kolmen minuutin kuluessa muodostaaksesi Wi-Fi -yhteyden. 14

14 Aktivointisivu aukeaa, kun Wi-Fi -yhteys on muodostettu. 4. Aktivoi ovipuhelin. 1) Paina Määritä laitteen salasana ja syötä haluamasi salasana aktivoidaksesi ovipuhelimen. 2) Paina seuraavalla sivulla Aktivoi lopettaaksesi aktivoinnin. 5. Valinnainen: Syötä ovipuhelimen vahvistuskoodi aktivoinnin jälkeiseen ponnahdusikkunaan. Tämä vaihe on tarpeellinen vain, jos syötät ovipuhelimen sarjanumerolla. 15

15 4 Ovipuhelimen käyttö Voit suorittaa tiettyjä toimintoja Hik-Connect -sovelluksen avulla, kuten katsoa suoraa videokuvaa ja toistaa tallennettua kuvaa. Videopuhelin Paina ovipuhelimen soittopainiketta. Hik-Connect -sovelluksella voit vastata puheluun, katsoa suoraa videokuvaa ja ottaa tilannekuvia. Livekuva Käynnistä Hik-Connect -sovellus. Näet suoran videokuvan liitetyistä laitteista. Toisto Käynnistä Hik-Connect -sovellus. Paina liitettyä laitetta ja valitse Galleria toistaaksesi tallennettua kuvaa. Tallennus Tarkasta TF-muistikortin tila valitsemalla Laiteasetukset-sivulta Tallennustila. Jos muistikortin tila on Alustamaton, paina sitä alustaaksesi muistikortin. Tila muuttuu Normaaliksi. Nyt voit määrittää tapahtumasta käynnistyvän videon tallennuksen, kuten liiketunnistukseen perustuvan tallennuksen. Hälytysilmoitukset Käynnistä Hik-Connect -sovellus ja paina Viesti tarkastellaksesi hälytysilmoituksia, kuten liiketunnistusilmoituksia. Ilmoitukset lähetetään automaattisesti mobiililaitteeseen ottamalla käyttöön pushviestit. Sovellus voi ottaa vastaan hälytyksen automaattisesti, kun ovipuhelimen virta on kytketty valitsemalla hälytysten automaattinen vastaanotto.
