1 PAINEPESURIT JA PAINEPESUTARVIKKEET

2 PESUKAHVAT PAINEENSÄÄTÖ- VENTTIILIT PESUVARRET HYTAJET-PESURIT SUUTTIMET KESKUSPESUJÄRJESTELMÄT PIKALIITTIMET KIERTOLIITTIMET SUODATTIMET LETKUKELAT TURVA- VENTTIILIT PULSAATIO- VAIMENTIMET VEDENLÄMMITTIMET KIINTEÄT LÄMMITYSYKSIKÖT TAKAISKU- VENTTIILIT MOBIILIT LÄMMITYSYKSIKÖT

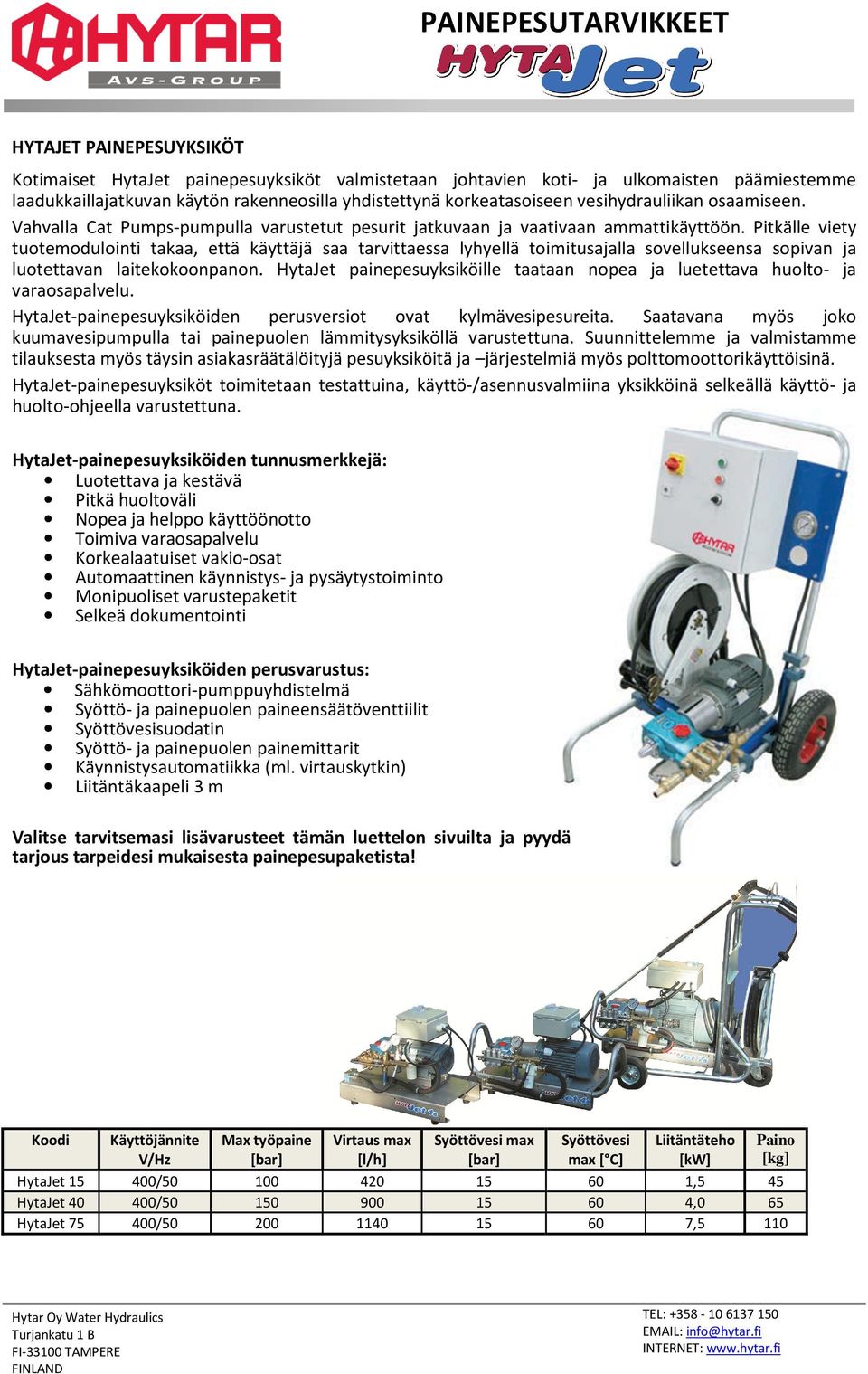

3 HYTAJET PAINEPESUYKSIKÖT Kotimaiset HytaJet painepesuyksiköt valmistetaan johtavien koti- ja ulkomaisten päämiestemme laadukkaillajatkuvan käytön rakenneosilla yhdistettynä korkeatasoiseen vesihydrauliikan osaamiseen. Vahvalla Cat Pumps-pumpulla varustetut pesurit jatkuvaan ja vaativaan ammattikäyttöön. Pitkälle viety tuotemodulointi takaa, että käyttäjä saa tarvittaessa lyhyellä toimitusajalla sovellukseensa sopivan ja luotettavan laitekokoonpanon. HytaJet painepesuyksiköille taataan nopea ja luetettava huolto- ja varaosapalvelu. HytaJet-painepesuyksiköiden perusversiot ovat kylmävesipesureita. Saatavana myös joko kuumavesipumpulla tai painepuolen lämmitysyksiköllä varustettuna. Suunnittelemme ja valmistamme tilauksesta myös täysin asiakasräätälöityjä pesuyksiköitä ja järjestelmiä myös polttomoottorikäyttöisinä. HytaJet-painepesuyksiköt toimitetaan testattuina, käyttö-/asennusvalmiina yksikköinä selkeällä käyttö- ja huolto-ohjeella varustettuna. HytaJet-painepesuyksiköiden tunnusmerkkejä: Luotettava ja kestävä Pitkä huoltoväli Nopea ja helppo käyttöönotto Toimiva varaosapalvelu Korkealaatuiset vakio-osat Automaattinen käynnistys- ja pysäytystoiminto Monipuoliset varustepaketit Selkeä dokumentointi HytaJet-painepesuyksiköiden perusvarustus: Sähkömoottori-pumppuyhdistelmä Syöttö- ja painepuolen paineensäätöventtiilit Syöttövesisuodatin Syöttö- ja painepuolen painemittarit Käynnistysautomatiikka (ml. virtauskytkin) Liitäntäkaapeli 3 m Valitse tarvitsemasi lisävarusteet tämän luettelon sivuilta ja pyydä tarjous tarpeidesi mukaisesta painepesupaketista! Koodi Käyttöjännite V/Hz Max työpaine Virtaus max [l/h] Syöttövesi max Syöttövesi max [ C] Liitäntäteho [kw] Paino [kg] HytaJet / ,5 45 HytaJet / ,0 65 HytaJet / ,5 110

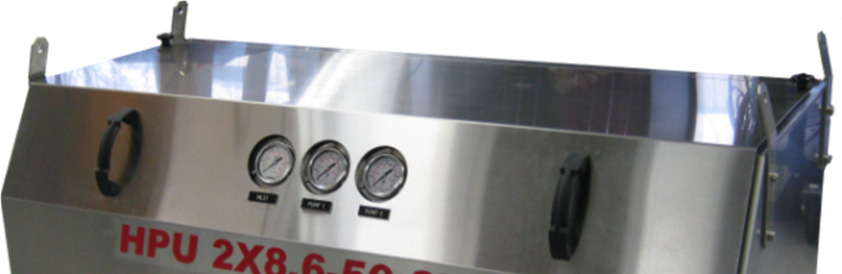

4 KESKUSPESUJÄRJESTELMÄT Suunnittelemme ja valmistamme yksilölliset keskuspainepesujärjestelmät tarpesiinne. Vahvalla Cat Pumps-pumpulla varustetut pesurit jatkuvaan ja vaativaan ammattikäyttöön. Pitkälle viety tuotemodulointi takaa, että käyttäjä saa tarvittaessa lyhyellä toimitusajalla sovellukseensa sopivan ja luotettavan laitekokoonpanon. HytaJet keskuspainepesuyksiköille taataan nopea ja luetettava huolto- ja varaosapalvelu. Keskuspesujärjestelmän osat: Pumppuyksikkö (sähkö- tai polttomoottorikäyttöinen) Paineputket/-letkut Pesupistooli(t) Lisävarusteet: Lämmittimet Letkukelat Viemärinavaus- ja muut erikoisssuuttimet Kerro meille haluamasi yhdenaikaisten pesupisteiden määrä ja paine, me suunnittelemme juuri teidän tarpeisiinne pesujärjestelmän sopivilla varusteilla ja ohjauksilla. Keskuspesujärjestelmän pumppuyksikkö käynnistyy automaattisesti kun pesu aloitetaan jossain pisteessä ja sammuu automaattisesti kun pesu lopetetaan. Riippuen yhtä aikaa käytettävien pesupisteiden määrästä, pumppuyksikkö voidaan toteuttaa yhdellä tai useammalla pumpulla tai taajuusmuuttajaohjattuna. Valitse tarvitsemasi lisävarusteet tämän luettelon sivuilta ja pyydä tarjous tarpeidesi mukaisesta painepesupaketista!

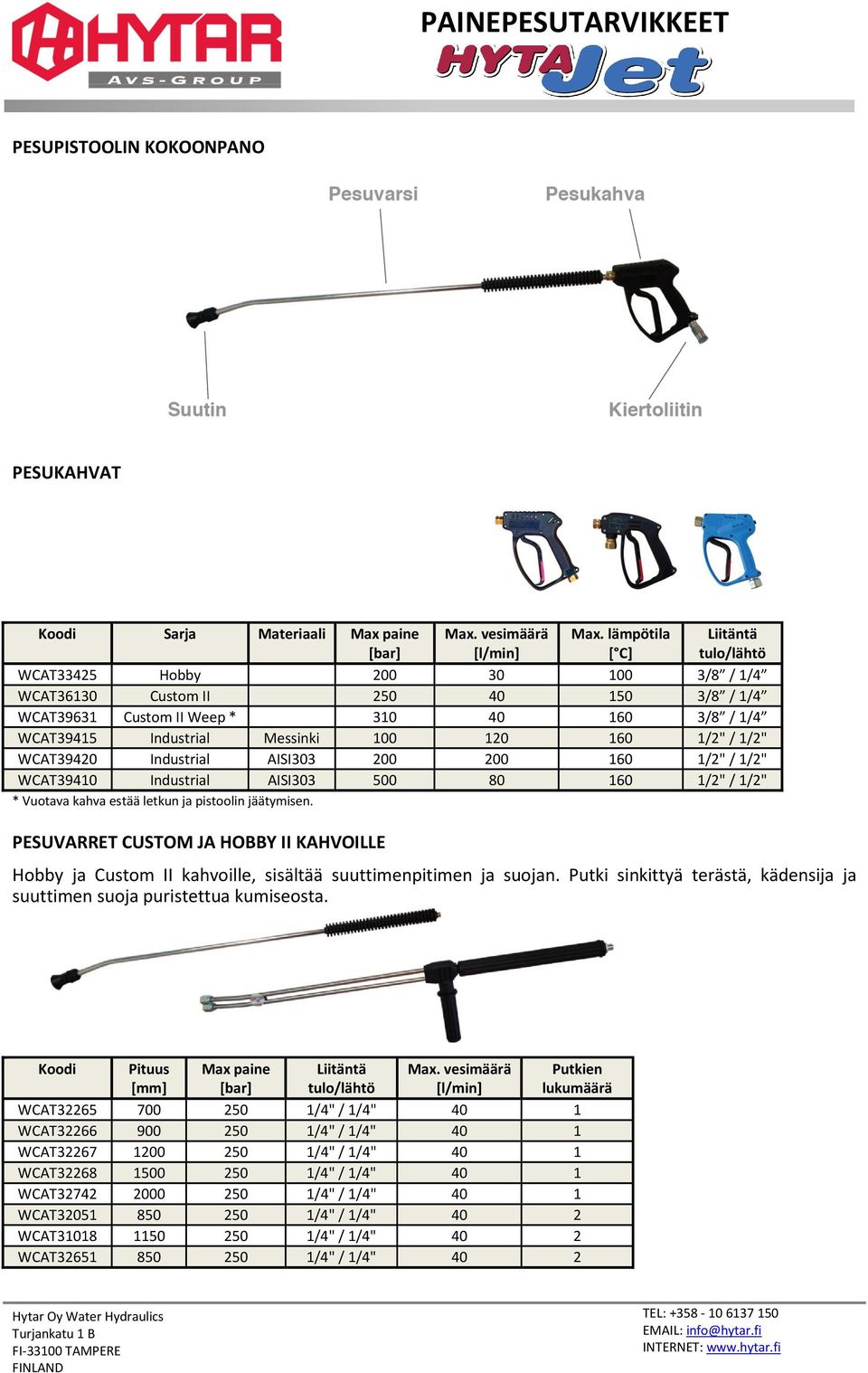

5 PESUPISTOOLIN KOKOONPANO PESUKAHVAT Koodi Sarja Materiaali Max paine Max. vesimäärä Max. lämpötila [ C] Liitäntä tulo/lähtö WCAT33425 Hobby /8 / 1/4 WCAT36130 Custom II /8 / 1/4 WCAT39631 Custom II Weep * /8 / 1/4 WCAT39415 Industrial Messinki /2" / 1/2" WCAT39420 Industrial AISI /2" / 1/2" WCAT39410 Industrial AISI /2" / 1/2" * Vuotava kahva estää letkun ja pistoolin jäätymisen. PESUVARRET CUSTOM JA HOBBY II KAHVOILLE Hobby ja Custom II kahvoille, sisältää suuttimenpitimen ja suojan. Putki sinkittyä terästä, kädensija ja suuttimen suoja puristettua kumiseosta. Koodi Pituus [mm] Max paine Liitäntä tulo/lähtö Max. vesimäärä Putkien lukumäärä WCAT /4" / 1/4" 40 1 WCAT /4" / 1/4" 40 1 WCAT /4" / 1/4" 40 1 WCAT /4" / 1/4" 40 1 WCAT /4" / 1/4" 40 1 WCAT /4" / 1/4" 40 2 WCAT /4" / 1/4" 40 2 WCAT /4" / 1/4" 40 2

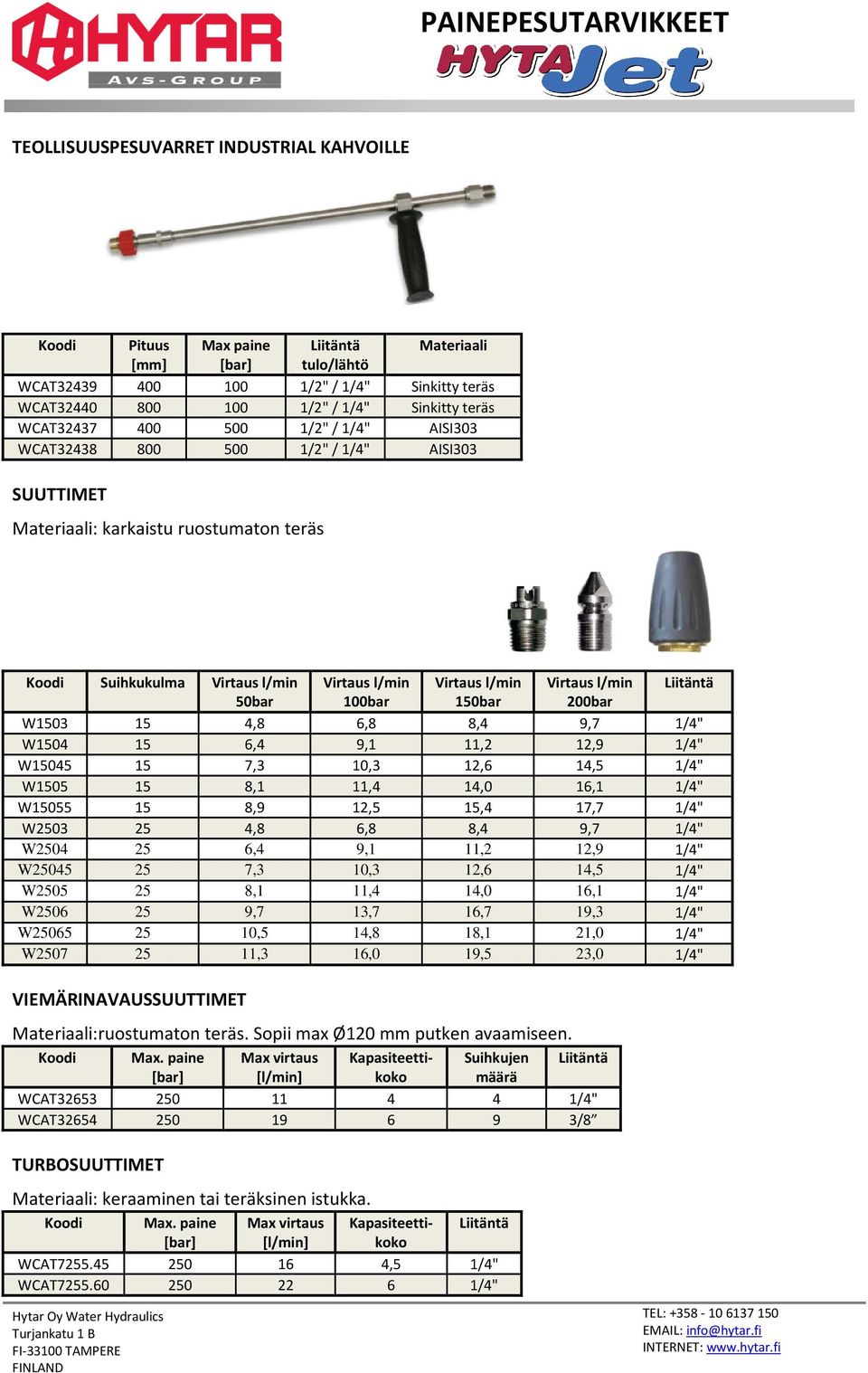

6 TEOLLISUUSPESUVARRET INDUSTRIAL KAHVOILLE Koodi Pituus Max paine Liitäntä Materiaali [mm] tulo/lähtö WCAT /2" / 1/4" Sinkitty teräs WCAT /2" / 1/4" Sinkitty teräs WCAT /2" / 1/4" AISI303 WCAT /2" / 1/4" AISI303 SUUTTIMET Materiaali: karkaistu ruostumaton teräs Koodi Suihkukulma Virtaus l/min Virtaus l/min Virtaus l/min Virtaus l/min Liitäntä 50bar 100bar 150bar 200bar W ,8 6,8 8,4 9,7 1/4" W ,4 9,1 11,2 12,9 1/4" W ,3 10,3 12,6 14,5 1/4" W ,1 11,4 14,0 16,1 1/4" W ,9 12,5 15,4 17,7 1/4" W ,8 6,8 8,4 9,7 1/4" W ,4 9,1 11,2 12,9 1/4" W ,3 10,3 12,6 14,5 1/4" W ,1 11,4 14,0 16,1 1/4" W ,7 13,7 16,7 19,3 1/4" W ,5 14,8 18,1 21,0 1/4" W ,3 16,0 19,5 23,0 1/4" VIEMÄRINAVAUSSUUTTIMET Materiaali:ruostumaton teräs. Sopii max Ø120 mm putken avaamiseen. TURBOSUUTTIMET Materiaali: keraaminen tai teräksinen istukka. Koodi Max. paine Max virtaus Kapasiteettikoko Suihkujen Liitäntä määrä WCAT /4" WCAT /8 Koodi Max. paine Max virtaus Kapasiteettikoko Liitäntä WCAT ,5 1/4" WCAT /4"

7 PAINEENSÄÄTÖVENTTIILIT Käytetään pumpun maksimipaineenrajoitukseen ja paineensätöön sekä pumpun vapaakiertoon. Koodi Paine Virtaus max Lämpötila max [ C] Materiaali sisään ulos ohivirtaus WCAT32286* Messinki 3/8 BSP-M 3/8 BSP-M 3/8 BSP-F S Jousi ulkoinen/ sisäinen WCAT32285* Messinki 3/8 BSP-M 3/8 BSP-M 3/8 BSP-F S WCAT32715* Messinki 2x3/8 BSP-F 3/8 BSP-F 2x3/8 BSP-F U WCAT32716* Messinki 2x3/8 BSP-F 3/8 BSP-F 2x3/8 BSP-F U WCAT32318* Messinki 2x1/2 BSP-F 1/2" BSP-F 1/2" BSP-F U WCAT32630* Messinki 2x1/2 BSP-F 1/2" BSP-F 1/2" BSP-F U WCAT32319* AISI303 2x1/2 BSP-F 1/2" BSP-F 1/2" BSP-F U WCAT39226* AISI316 2x1/2 BSP-F 1/2" BSP-F 1/2" BSP-F U WCAT7590* Messinki 1 NPT-F 1 NPT-F 1 NPT-F S * Venttiileihin saatavissa käsipyörä TURVAVENTTIILIT Koodi Max paine Virtaus max Materiaali WCAT Messinki, sisäosat AISI303 WCAT Messinki, sisäosat AISI303 WCAT Messinki, sisäosat AISI303 WCAT Messinki, sisäosat AISI303 sisään ohivirtaus 3/8 BSP-F 3/8 BSP-F 3/4" BSP-F 1/2" BSP-F 3/8 BSP-F 3/8 BSP-F 1/2" BSP-F 1/2" BSP-F

8 SUODATTIMET Imusuodattimet pumpulle sisään menevän veden suodatukseen. Koodi Suodatusaste [μm] Paine Max. virtaus Lämpötila max [ C] Runkomateriaali Suodatinmateriaali WCAT (80 mesh) 10 1/2" NPT F Nylon AISI304 WCAT (80 mesh) 10 3/4" NPT F Nylon AISI304 WCAT (80 mesh) 10 1 NPT F Nylon AISI304 WCAT (80 mesh) 10 11/4" NPT F Nylon AISI304 WCAT (80 mesh) 10 11/2" NPT F Nylon AISI304 WCAT (80 mesh) 10 2 NPT F Lasikuitulujitettu polypropeeni AISI304 TAKAISKU- JA VASTAVENTTIILIT Koodi Max. virtaus Max. paine Materiaali WCAT /4" BSP-F Messinki WCAT /8 BSP-F Messinki WCAT /2" BSP-F Messinki WCAT /4" BSP-F AISI304 WCAT /8 BSP-F AISI304 WCAT /2" BSP-F AISI304 KIERTOLIITTIMET Estävät letkun kiertymisen pesutapahtuman aikana. Koodi Max paine Liitäntä Materiaali tulo/lähtö WCAT /8 / 3/8 Messinki WCAT /2" / 1/2" Messinki WCAT /8 / 3/8 AISI303 KIERREPIKALIITTIMET Materiaali: messinki & ruostumaton teräs.

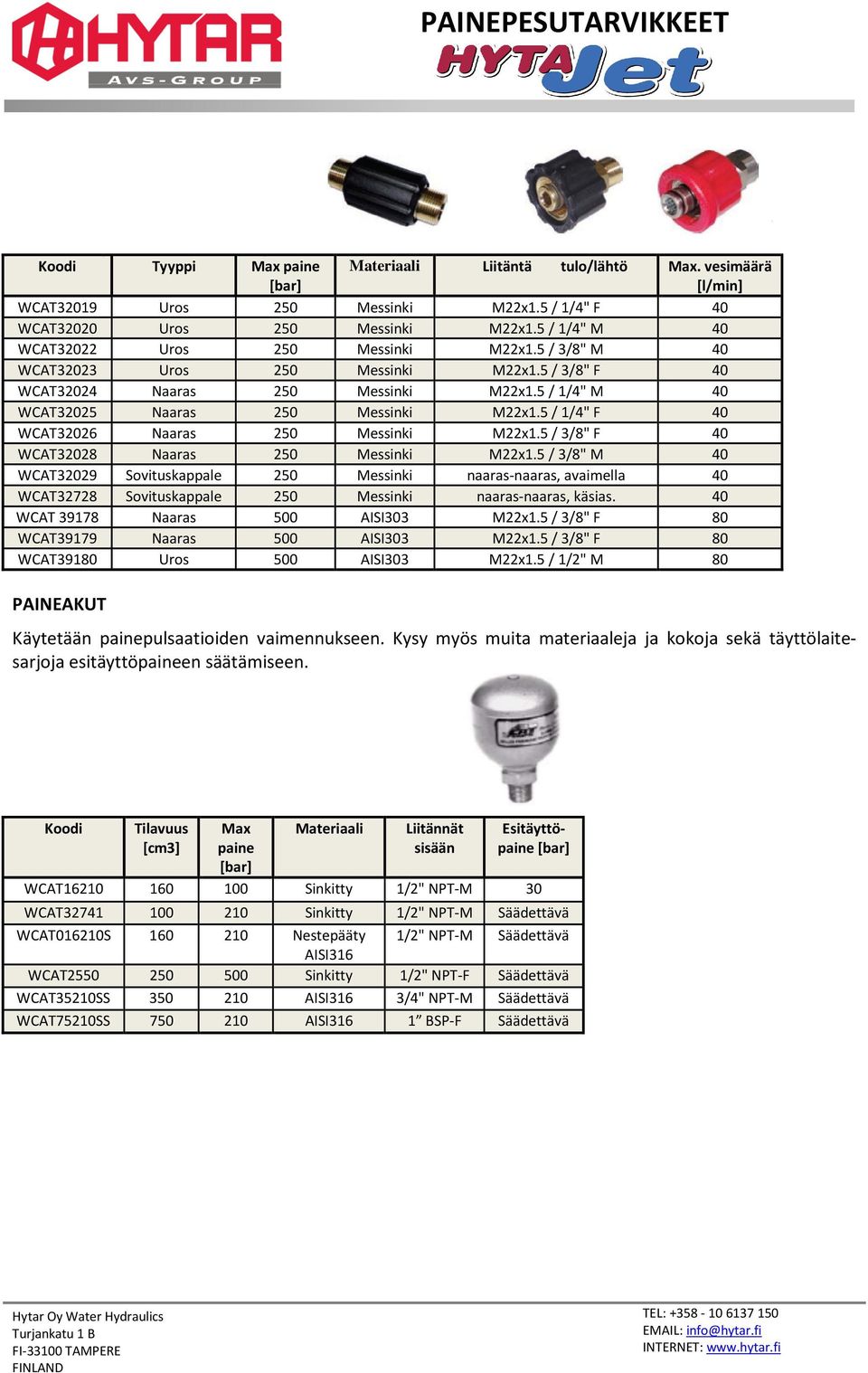

9 Koodi Tyyppi Max paine Materiaali Liitäntä tulo/lähtö Max. vesimäärä WCAT32019 Uros 250 Messinki M22x1.5 / 1/4" F 40 WCAT32020 Uros 250 Messinki M22x1.5 / 1/4" M 40 WCAT32022 Uros 250 Messinki M22x1.5 / 3/8" M 40 WCAT32023 Uros 250 Messinki M22x1.5 / 3/8" F 40 WCAT32024 Naaras 250 Messinki M22x1.5 / 1/4" M 40 WCAT32025 Naaras 250 Messinki M22x1.5 / 1/4" F 40 WCAT32026 Naaras 250 Messinki M22x1.5 / 3/8" F 40 WCAT32028 Naaras 250 Messinki M22x1.5 / 3/8" M 40 WCAT32029 Sovituskappale 250 Messinki naaras-naaras, avaimella 40 WCAT32728 Sovituskappale 250 Messinki naaras-naaras, käsias. 40 WCAT Naaras 500 AISI303 M22x1.5 / 3/8" F 80 WCAT39179 Naaras 500 AISI303 M22x1.5 / 3/8" F 80 WCAT39180 Uros 500 AISI303 M22x1.5 / 1/2" M 80 PAINEAKUT Käytetään painepulsaatioiden vaimennukseen. Kysy myös muita materiaaleja ja kokoja sekä täyttölaitesarjoja esitäyttöpaineen säätämiseen. Koodi Tilavuus [cm3] Max paine Materiaali sisään Esitäyttöpaine WCAT Sinkitty 1/2" NPT-M 30 WCAT Sinkitty 1/2" NPT-M Säädettävä WCAT016210S Nestepääty 1/2" NPT-M Säädettävä AISI316 WCAT Sinkitty 1/2" NPT-F Säädettävä WCAT35210SS AISI316 3/4" NPT-M Säädettävä WCAT75210SS AISI316 1 BSP-F Säädettävä

10 VEDENLÄMMITTIMET Diesel- ja kaasukäyttöiset vedenlämmittimet paineistetun veden kuumennukseen. Saatavissa versiot mekaanisella termostaatilla ja digitaalisella säätimellä tarkempaan lämpötilansäätöön. Näillä lämmittimillä kuumennat minkä tahansa painepesurin (max. 700 bar) veden jopa 95 C lämpötilaan ja lisävarusteena saatavalla höyrystimellä jopa 160 C:een höyrypesua varten. Kaikki yksiköt toimitetaan oletusarvoisesti varutettuna varoventtiilillä ja ohjauskeskuksella. Erikoistilauksesta yksiköt voidaan toimittaa ilman varustusta. Kytke vain käyttöjännite, polttoainelinjat, pakoputki ja painevesi niin yksikkö on käyttövalmis ja saat käyttöösi tehokkaan kuumavesipesurin olemassa olevasta painepesuristasi. Virtaus max. lämpötilassa * Max. lämpötila [ C]** Saatavissa olevat painetasot 300bar 500bar 700bar Saatavissa olevat kierukan materiaalit Teräs AISI304 AISI316 Diesel *** Kaasu 12 VDC Polttoaine Käyttöjännitteet 230V/50Hz 110V/50Hz Lämmitysteho [kw] Vesiliitännät**** Paino [kg] (300bar yksikkö) BR /8 59,9 BR /8 68,6 BR /8 73,6 BR /8 77,6 BR1000G /8 86,6 BR1000 ECO /8 80 PLUS **** * Suurempi virtaus sallittu, jos suurin haluttu veden käyttölämpötila on alempi. ** Lisävarusteena saatavissa höyrystysyksikkö 160 C. *** Lisävarusteena saatavissa biodieselkäyttö. **** Erikoisversiona 200 bar yksikkö 1/2" liitännöillä. ***** Erityisen tehokas, digitaalisella ohjausyksiköllä varustettu malli. Tarvittaessa suurempia tilavuusvirtoja, yksiköitä voidaan kytkeä rinnakkain, jolloin yksiköiden tilavuusvirrat voidaan laskea yhteen. Diesel- ja kaasukäyttöisistä lämmittimistä on saatavissa valmiiksi yhdelle pohjalevylle koottuja tandemyksiköitä. Molemmilla yksiköillä on itsenäiset ohjausja turvajärjestelmät, jotka on koottu yhteen ohjauskaappiin. Turvatoiminnot Kaikissa yksiköissä on turvajärjestelmä, johon sisältyy säädettävä termostaatti, pakokaasun lämpötilan mittaus, virtauskytkin ja liekkivahti. Turvajärjestelmä sammuttaa polttimen jos järjestelmä ei toimi oikein tai vedensyöttö katkeaa. Yksiköissä on myös turvaventtiili joka estää paineen kohoamisen liian korkealle.

11 KUUMAVESIYKSIKÖT Valmiiksi koteloidut liikuteltavat ja kiinteät diesel- ja kaasukäyttöiset kuumavesiyksiköt paineistetun veden kuumentamiseen. Näillä yksiköillä kuumennat minkä tahansa olemassa olevan painepesurin (max. 700 bar) veden jopa 95 C lämpötilaan ja lisävarusteena saatavalla höyrystimellä jopa 160 C:een höyrypesua varten. Mobiiliyksiköt HBm750 ja HBm1000 on rakennettu täydentämään painepesureita rakennustyömailla, graffitinpoistossa, viemärien puhdistuksessa ja kaikissa kohteissa, joissa tarvitaan kuumaa paineistettua vettä. Mobiiliyksiköt on rakennettu kompakteiksi ja kevyiksi, jotta niitä on helppo liikutella maastossa ja ajoneuvoilla. Kiinteät kuumavesiyksiköt HBs1, HBs2 ja HBs3 tarjoavat modulaarisen kuumanveden tuottoyksikön kiinteään asennukseen. Yksiköissä voi olla asennettuna 1, 2 tai 3 kpl BR1000 tai BR1000G polttimia. Yksiköt voivat siis olla öljy tai kaasulämmitteisiä.yksiköt lämmittävät painepesuasemien tai prosessilaitosten veden tehokkaasti termostaatilla säädettyyn lämpötilaan. Yksiköt on sisäisesti valmiiksi putkitettu sinkityillä tai AISI304 putkilla. Sovellusalueet: Puhdistus: tehtaat, huoltoasemat, autopesut, lentokentät Hygienia: teurastamot, lihanjalostuslaitokset, panimot, pullottamot Rakennusten puhdistus: julkisivut, katot, lattiat Korjaus: betoni, laivat, viemärien puhdistus Kuumanveden tuotto prosesseihin Virtaus max. lämpötilassa Max. lämpötila [ C]* Saatavissa olevat painetasot 300bar 500bar 700bar Saatavissa olevat kierukan materiaalit Teräs AISI304 AISI316 Diesel ** Kaasu 12 VDC Polttoaine Käyttöjännitteet 230V/50Hz 110V/50Hz Lämmitysteho [kw] Vesiliitännät Paino [kg] (300bar yksikkö) HBm /8 85 HBm /8 110 HBs /8 92,5 HBs /8 181 HBs /8 271 * Lisävarusteena saatavissa höyrystysyksikkö 160 C. ** Lisävarusteena saatavissa biodieselkäyttö.

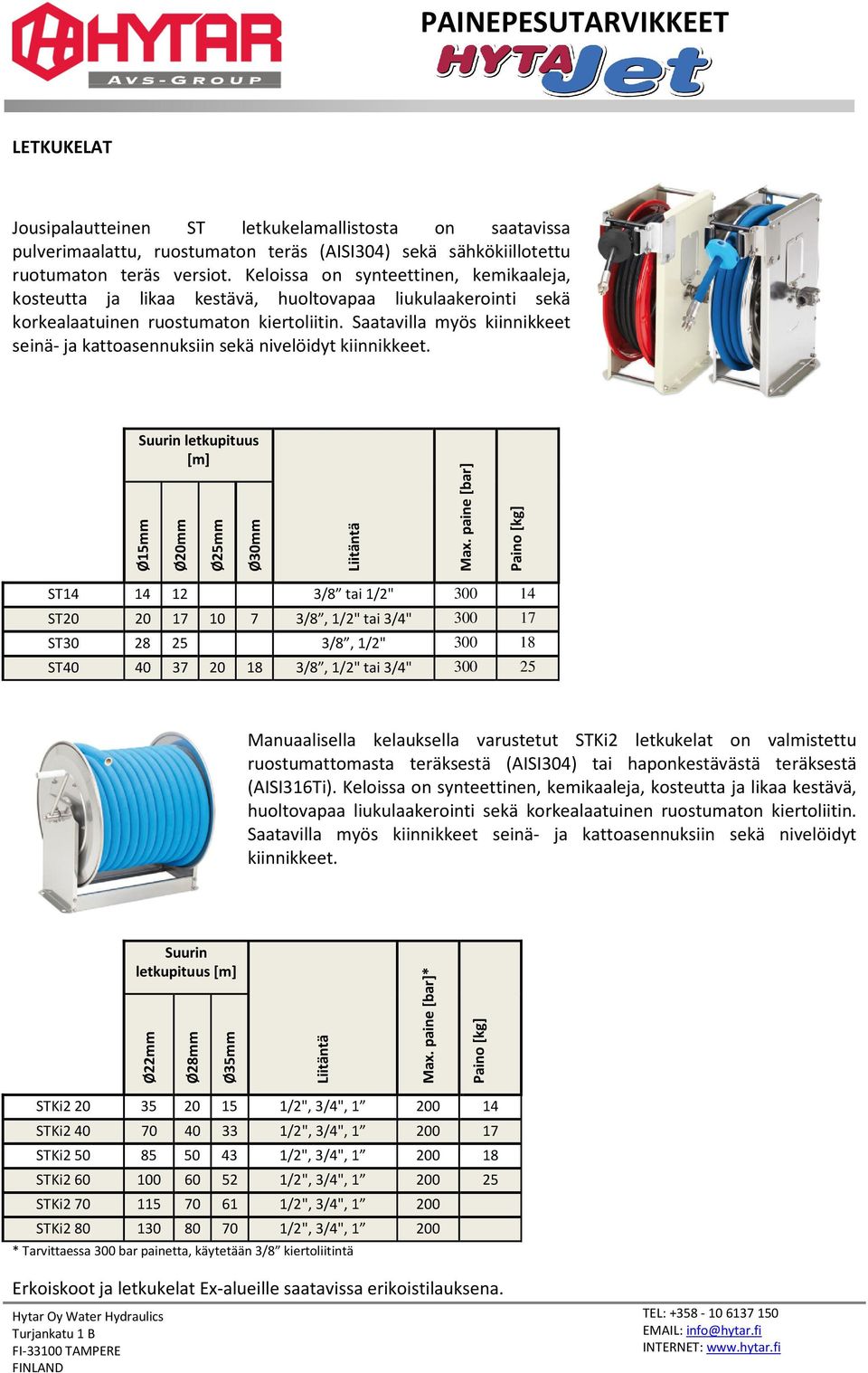

12 LETKUKELAT Jousipalautteinen ST letkukelamallistosta on saatavissa pulverimaalattu, ruostumaton teräs (AISI304) sekä sähkökiillotettu ruotumaton teräs versiot. Keloissa on synteettinen, kemikaaleja, kosteutta ja likaa kestävä, huoltovapaa liukulaakerointi sekä korkealaatuinen ruostumaton kiertoliitin. Saatavilla myös kiinnikkeet seinä- ja kattoasennuksiin sekä nivelöidyt kiinnikkeet. Suurin letkupituus [m] Ø15mm Ø20mm Ø25mm Ø30mm Liitäntä Max. paine Paino [kg] ST /8 tai 1/2" ST /8, 1/2" tai 3/4" ST /8, 1/2" ST /8, 1/2" tai 3/4" Manuaalisella kelauksella varustetut STKi2 letkukelat on valmistettu ruostumattomasta teräksestä (AISI304) tai haponkestävästä teräksestä (AISI316Ti). Keloissa on synteettinen, kemikaaleja, kosteutta ja likaa kestävä, huoltovapaa liukulaakerointi sekä korkealaatuinen ruostumaton kiertoliitin. Saatavilla myös kiinnikkeet seinä- ja kattoasennuksiin sekä nivelöidyt kiinnikkeet. Suurin letkupituus [m] Ø22mm Ø28mm Ø35mm Liitäntä Max. paine * Paino [kg] STKi /2", 3/4", STKi /2", 3/4", STKi /2", 3/4", STKi /2", 3/4", STKi /2", 3/4", STKi /2", 3/4", * Tarvittaessa 300 bar painetta, käytetään 3/8 kiertoliitintä Erkoiskoot ja letkukelat Ex-alueille saatavissa erikoistilauksena.
