1 T O I M I N T A K A M E R A Älä hävitä litiumioniakkuja tavallisen jätteen mukana. Palauta ne akkujen kierrätyspisteeseen. Käyttöopas Kaikki tavaramerkit ovat vastaavien omistajiensa omaisuutta. Ellei toisin mainita, niiden käyttö ei merkitse sitä, että tavaramerkin omistaja olisi sidoksissa Kitvision-yhtiöön tai hyväksyisi tässä kuvatut tuotteet. Kierrätä pakkaus vastuullisesti. JB short/valmistettu Kiinassa. Kitvision Christchurch, Dorset, BH23 4FL, UK

2 Toiminnot 1. LCD-näyttö 2. Käynnistys/pysäytys/suljin 3. Virta/tila 1 4. Wi-Fi/asetukset Varoitus 5. Toiminnan LED-merkkivalo 6. Latauksen LED-merkkivalo Suosittelemme testaamaan vedenpitävän kotelon toimivuuden upottamalla sen tyhjänä veteen. Varmista, ettei vedenpitävän kotelon kumitiivisteessä tai liittimissä ole likaa tai mitään muuta ylimääräistä. Hiekka tai pöly voi tarttua helposti näihin kohtiin kotelon avaamisen jälkeen, mikä voi heikentää kotelon vedenpitävyyttä. Ole erittäin varovainen, sillä se saattaa aiheuttaa toimintahäiriön. Mikäli sivuluukun sisäpuolelle on tarttunut likaa tai jotain muuta ylimääräistä, pyyhi se puhtaaksi kuivalla ja nukkaamattomalla liinalla. Mikäli kamerassa tai sivuluukun sisäpuolella on nestettä, kuivaa se pehmeällä ja kuivalla liinalla. Älä avaa tai sulje sivuluukkua veden lähellä, veden alla, märillä käsillä tai kameran ollessa märkä, sillä se voi aiheuttaa veden pääsyn kameraan. 7. Wi-Fi-LED-merkkivalo 8. Objektiivi 9. ¼ tuuman kolmijalkajalustan kierre 10. Micro-USB- ja mini-hdmi-liitännät ja microsd-korttipaikka sekä niiden suojakansi 11. Mikrofoni Akkukotelo

3 Pakkauksen sisältö Kitvision Immerse 360 -toimintakamera Pyöräkiinnike Itseliimautuva kiinnike Vesitiivis kotelo Kameran jalusta Kameran silikoni-imukuppikotelo Toimintakameran ruuvi Akku Micro-USB-kaapeli Käyttöopas Virtanäppäin MicroSD-kortti tulee olla asetettuna laitteeseen (enintään 32 Gt, ei sisälly toimitukseen). Kytke laite päälle tai pois päältä pitämällä virta-/tilapainiketta (3) painettuna kahden sekunnin ajan. Mikäli kameraa ei käytetä minuuttiin, se siirtyy virransäästötilaan. Voit herättää kameran painamalla mitä tahansa painiketta. Kun kamera on ollut virransäästötilassa 3 minuuttia, se sammuu automaattisesti. Lataaminen 1. Liitä Micro-USB-kaapeli Micro-USB-porttiin (10) ja kytke virta. 2. Latauksen LED-merkkivalo (6) palaa lataamisen aikana tasaisesti sinisenä. Lataaminen voi kestää neljä tuntia. Huomautus: Kameran runko voi olla lämmin pitkäaikaisen käytön jälkeen. Se on normaalia. Tilat Kamerassa on kolme tilaa: videotila, ajotila ja valokuvatila. Tilaa voi vaihtaa joko virta-/tilapainiketta (3) painamalla tai sovelluksen kautta. Video 1. Kamera käynnistyy videotilassa, paitsi jos viimeisin käytössä ollut tila on ajotila. 2. Aloita tai lopeta tallennus painamalla käynnistys-/pysäytys-/suljinpainiketta (2). 3. Toiminnan LED-merkkivalo (5) vilkkuu punaisena ja LCD-näyttöön (1) ilmestyy tallennuksen keston näyttävä ajastin. Ajo 1. Aloita tai lopeta tallennus ajotilassa painamalla käynnistys-/pysäytys-/suljinpainiketta (2). 2. Videot tallennetaan kolmen minuutin mittaisina leikkeinä. Kun microsd-kortti tulee täyteen, uusi video tallennetaan vanhimman videoleikkeen tilalle. 3. Toiminnan LED-merkkivalo (5) vilkkuu tallennuksen aikana punaisena ja LCD-näyttöön (1) ilmestyy tallennuksen keston näyttävä ajastin. Valokuva Ota valokuvatilassa yksittäinen kuva painamalla käynnistys-/pysäytys-/suljinpainiketta (2). Jäljellä olevien kuvien lukumäärä näkyy LCD-näytössä (1). 4 5

4 Asetukset Sovelluksen aloitusnäyttö Sovelluksen reaaliaikainen näkymä Pidä Wi-Fi-/asetukset-painiketta (4) painettuna. Vaihda videoasetusten ja yleisten asetusten välillä painamalla virta-/tilapainiketta (3), vieritä näyttöä Wi-Fi-painikkeella (4), vahvista valinta käynnistys-/pysäytys-/suljinpainikkeella (2) ja peruuta tai poistu pitämällä Wi-Fi-/asetukset-painiketta (4) painettuna. Wi-Fi Katsele tallenteita tai reaaliaikaista 360 asteen näkymää SYMAX360-sovelluksella, jonka voi ladata ilmaiseksi Apple App Store - ja Google Play Store -sovelluskaupoista. Asetukset Laitteen muistiin tallennetut tiedostot Valitse poistettavat tiedostot Reaaliaikainen näkymä Poistu Käännä värit Valokuvan koko, jäljellä oleva valokuvatila, akun varaus Ota käyttöön gyroskooppiohjaus SYMAX360 Wi-Fi-laiteparin muodostaminen Sulje kaikki aiemmat SYMAX360-ikkunat ennen yhteyden muodostamista tai uudelleenyhdistämistä. Vaihda katselutilaa Asetukset 1. Paina Wi-Fi-/asetukset-painiketta (4), jolloin LCD-näytössä (1) näkyy Wi-Fi-signaali, jonka nimi on tavallisesti IMMERSE_xxx (xxx on kamerakohtainen tunnus). Avaa galleria Vaihda tallennustilaa 2. Muodosta siihen yhteys laitteellasi ja anna LCD-näytöllä (1) näkyvä salasana (oletus: ). Käynnistys/pysäytys/tallennus 6 7

5 Yhteyden muodostaminen teräväpiirtotelevisioon 1. Liitä laite teräväpiirtotelevisioon, kytke televisioon virta ja valitse oikea HDMI-lähde. 2. Käynnistys-/pysäytys-/suljinpainike (2) toimii toisto-/pysäytyspainikkeena ja Wi-Fi-painike (4) toimii valikkopainikkeena ja leikkeen valintapainikkeena. Huomautus: lopeta videon tallentaminen tai toistaminen ennen HDMI-kaapelin kytkemistä tai irrottamista. 360-videon valmistelu Internetiin lataamista varten Tiedot ovat oikeat ohjeen painatuksen aikaan. 1. Kopioi videotiedosto kamerasta tietokoneeseesi ja lataa ja suorita SYMAX360 video converter -ohjelmisto osoitteesta 2. Lisää videosi lähdetiedostojen luetteloon. 3. Valitse videon laatu, kohdetiedosto ja haluamasi kierto. 4. Vahvista asetukset ja aloita muuntaminen valitsemalla Käynnistä (toistokuvake). Huomautus: jos muokkaat tiedostoja, niiden metatiedot on merkittävä uudelleen, jotta sivustot tunnistavat 360-tiedoston. Yhteyden muodostaminen tietokoneeseen 1. Liitä Micro-USB-kaapeli (toimitettu) kameran Micro-USB-porttiin (10) ja tietokoneeseen. 2. Kytke kameraan virta ja kopioi tai poista tiedostoja. 8 9

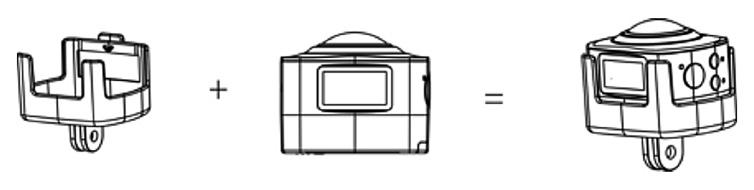

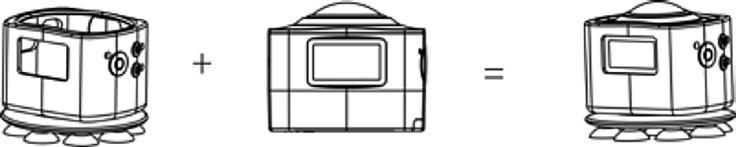

6 Lisävarusteet 1. Silikoni-imukuppikotelo Imukuppikotelon avulla kameran saa kiinnitettyä puhtaisiin tasaisiin ja sileisiin pintoihin. Ole varovainen tätä koteloa käyttäessäsi. Käytä vankkatekoisempaa imukuppikiinnikettä tilanteissa, joissa kamera voi vahingoittua. 3. Vesitiivis kotelo Varmista, ettei vedenpitävän kotelon kumitiivisteessä tai liittimissä ole likaa tai mitään muuta ylimääräistä. Ole erittäin varovainen, sillä se saattaa aiheuttaa toimintahäiriön. Pyyhi kaikki ylimääräinen pois kuivalla ja nukkaamattomalla liinalla. Mikäli kamerassa tai kotelon sisäpuolella on nestettä, kuivaa se pehmeällä ja kuivalla liinalla. Älä avaa tai sulje sivuluukkua veden lähellä, veden alla, märillä käsillä tai kameran ollessa märkä, sillä se voi aiheuttaa veden pääsyn kameraan. 2. Jalusta ja toimintakameran kiinnike 4. Itseliimautuvat kiinnikkeet Varmista, että pinta on puhdas ja kuiva ennen kiinnityspalan kiinnittämistä. Anna liiman kuivua ennen telineen käyttämistä

7 Tekniset tiedot Kuvasensori Objektiivin kuva-ala Objektiivin aukko F2,0 Polttoväli Videoresoluutiot (.MOV) Valokuva Videon tiedostomuoto Kaiutin Mikrofoni Näyttö Tallennustila Akku Virrankulutus 8,0 Mpx:n CMOS-kenno 360 x 220 astetta F=1,1 mm 1920 x 1440, 30 kuvaa/s 1440 x kuvaa/s* 16 Mpx, 4640 x Mpx, 4000 x Mpx, 3264 x Mpx, 2592 x 1944 MOV Kyllä Kyllä 0,96 tuuman LCD MicroSD-kortti, enintään 32 Gt Ladattava 3,7 V:n 1000 mah:n litiumioniakku 450 ma Käyttöolosuhteet Sovelluksen nimi Yhteensopivuus Tulo/lähtö Mitat Paino astetta SYMAX360 Android 4.2 tai uudempi/ios 7.0 tai uudempi Micro-USB-portti, Mini-HDMI-portti Kork. 51 x lev. 42 x syv. 34,6 (mm) 84 g Käsittele Immerse-toimintakameraasi oikein ÄLÄ anna kameran kastua, jos se ei ole vesitiiviissä kotelossa pudota kameraa, sillä se mitätöi takuun avaa kameraa, sillä sen sisällä ei ole huollettavia osia altista kameraa nopealle äärilämpötilojen väliselle vaihtelulle TEE NÄIN puhdista kamera pehmeällä ja kuivalla liinalla ilman puhdistusainetta puhdista kameran kotelo vedessä olon jälkeen juoksevalla vedellä pyyhi pehmeällä ja kuivalla liinalla ja jätä kuivumaan viileään paikkaan, jossa on hyvä ilmanvaihto * Varmista, että laitteisto on yhteensopiva näiden tarkkuuksien kanssa

8 Vianmääritys MicroSD-kortin virhe/korttivirhe Kamera ei käynnisty Wi-Fi-toiminto ei käynnisty Älypuhelimella ei voi muodostaa yhteyttä sovellukseen Tarkista, onko microsd-kortti alustettu. Tarkista, onko akku asetettu oikein. Lataa akku tai kokeile, toimiiko kamera USB-virtalähteellä. Varmista, että MicroSD-korttipaikkaan (10) on asetettu yhteensopiva SD-kortti, jossa on vapaata tallennustilaa. Varmista, että kaikki sovellukset on suljettu, ennen kuin yrität muodostaa yhteyden uudelleen. Emme voi vaikuttaa siihen, miten tätä toimintakameraa käytetään. Toimintakameran takuu rajoittuu vikoihin, jotka johtuvat valmistusvirheistä tai materiaalivioista. Varmista, että käytät tätä tuotetta aina huolellisesti ja varoen. Me emme ole minkäänlaisessa vastuussa mistään vahingoista, joita voi aiheutua sinulle tai jollekin muulle. Tämä ei vaikuta lakisääteisiin oikeuksiisi. Älä yritä avata tuotetta. Tuotteen sisällä ei ole käyttäjän huollettavia osia. Jos tuotteessa on sisäänrakennettu, ei vaihdettava akku, älä yritä päästä siihen käsiksi tai poistaa sitä, koska se voi aiheuttaa henkilövahingon tai vaurioittaa tuotetta. Kaikki yritykset avata tuote tai tehdä korjauksia mitätöivät kaikki takuut Toivomme, että sinulla on nyt kaikki käytön aloittamiseen tarvittavat tiedot. Mikäli sinulla kuitenkin on ongelmia, ota meihin yhteyttä osoitteessa: Pahoittelemme näissä ohjeissa olevia pieniä epätarkkuuksia, jotka saattavat johtua tuotteen parantamisesta ja kehittämisestä
