1 FI7602 Kannettavan tietokoneen käyttöopas Marraskuu 2012

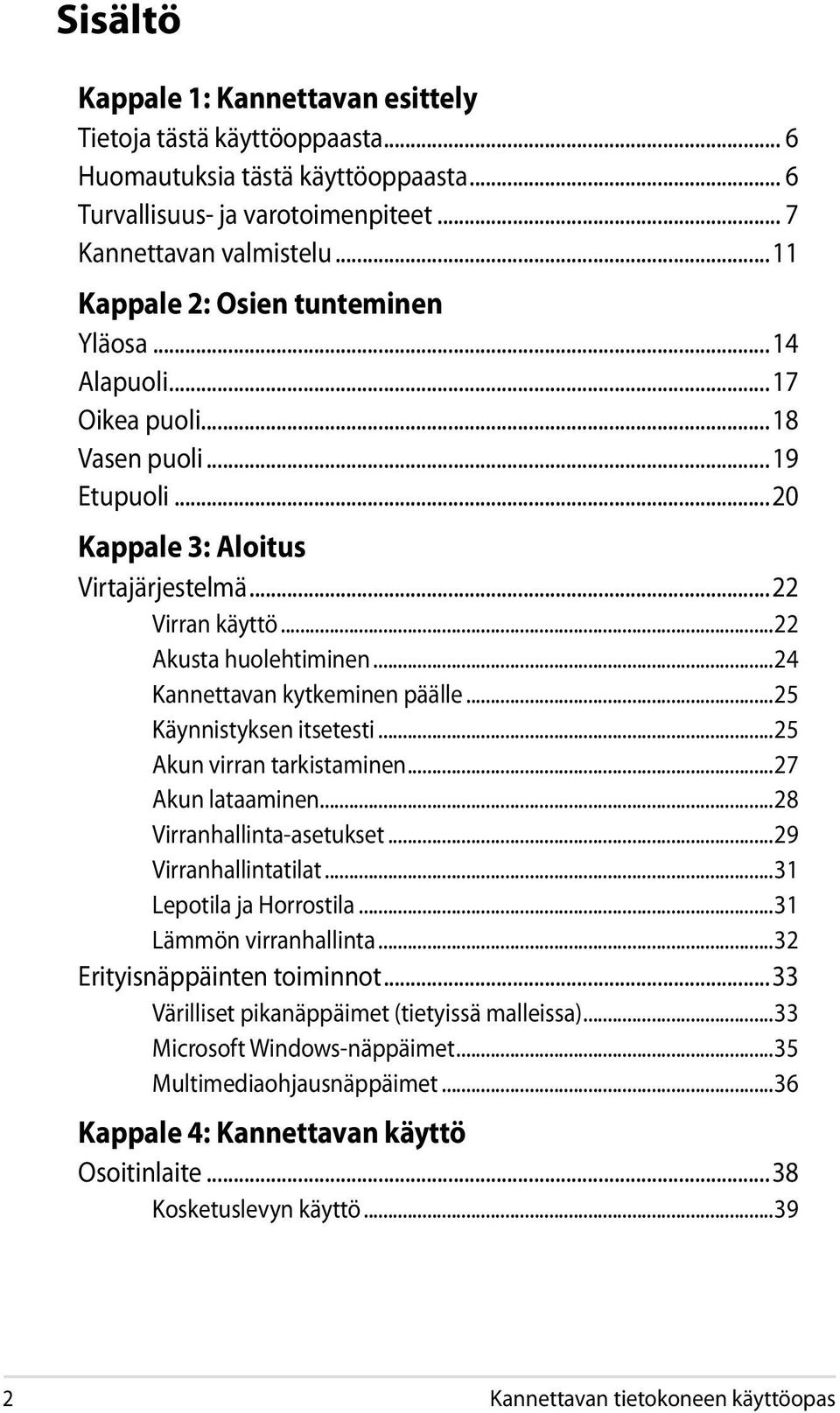

2 Sisältö Kappale 1: Kannettavan esittely Tietoja tästä käyttöoppaasta... 6 Huomautuksia tästä käyttöoppaasta... 6 Turvallisuus- ja varotoimenpiteet... 7 Kannettavan valmistelu...11 Kappale 2: Osien tunteminen Yläosa...14 Alapuoli...17 Oikea puoli...18 Vasen puoli...19 Etupuoli...20 Kappale 3: Aloitus Virtajärjestelmä...22 Virran käyttö...22 Akusta huolehtiminen...24 Kannettavan kytkeminen päälle...25 Käynnistyksen itsetesti...25 Akun virran tarkistaminen...27 Akun lataaminen...28 Virranhallinta-asetukset...29 Virranhallintatilat...31 Lepotila ja Horrostila...31 Lämmön virranhallinta...32 Erityisnäppäinten toiminnot...33 Värilliset pikanäppäimet (tietyissä malleissa)...33 Microsoft Windows-näppäimet...35 Multimediaohjausnäppäimet...36 Kappale 4: Kannettavan käyttö Osoitinlaite...38 Kosketuslevyn käyttö...39 Kannettavan tietokoneen käyttöopas

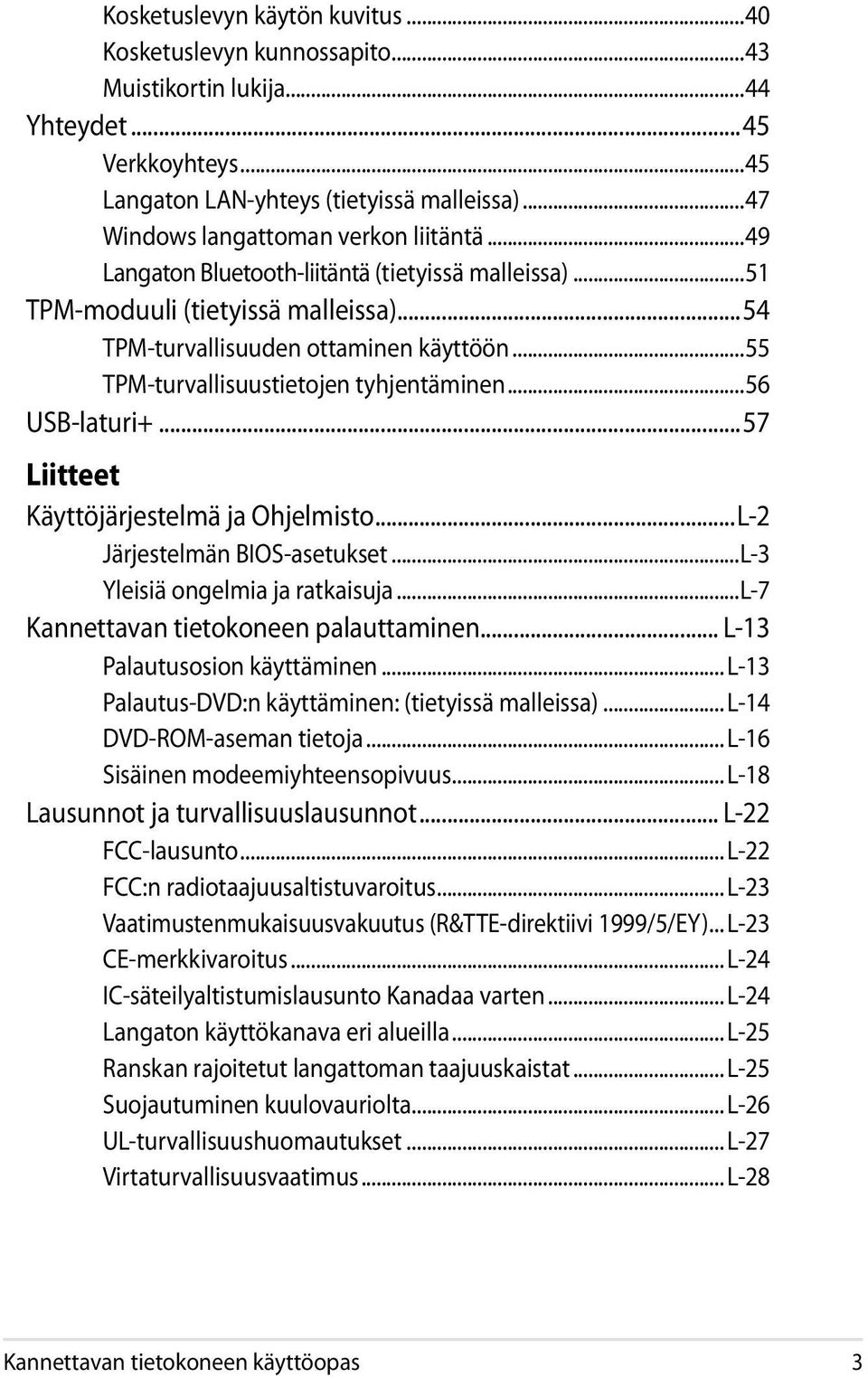

3 Kosketuslevyn käytön kuvitus...40 Kosketuslevyn kunnossapito...43 Muistikortin lukija...44 Yhteydet...45 Verkkoyhteys...45 Langaton LAN-yhteys (tietyissä malleissa)...47 Windows langattoman verkon liitäntä...49 Langaton Bluetooth-liitäntä (tietyissä malleissa)...51 TPM-moduuli (tietyissä malleissa)...54 TPM-turvallisuuden ottaminen käyttöön...55 TPM-turvallisuustietojen tyhjentäminen...56 USB-laturi Liitteet Käyttöjärjestelmä ja Ohjelmisto...L-2 Järjestelmän BIOS-asetukset...L-3 Yleisiä ongelmia ja ratkaisuja...l-7 Kannettavan tietokoneen palauttaminen... L-13 Palautusosion käyttäminen... L-13 Palautus-DVD:n käyttäminen: (tietyissä malleissa)... L-14 DVD-ROM-aseman tietoja... L-16 Sisäinen modeemiyhteensopivuus... L-18 Lausunnot ja turvallisuuslausunnot... L-22 FCC-lausunto... L-22 FCC:n radiotaajuusaltistuvaroitus... L-23 Vaatimustenmukaisuusvakuutus (R&TTE-direktiivi 1999/5/EY)... L-23 CE-merkkivaroitus... L-24 IC-säteilyaltistumislausunto Kanadaa varten... L-24 Langaton käyttökanava eri alueilla... L-25 Ranskan rajoitetut langattoman taajuuskaistat... L-25 Suojautuminen kuulovauriolta... L-26 UL-turvallisuushuomautukset... L-27 Virtaturvallisuusvaatimus... L-28 Kannettavan tietokoneen käyttöopas

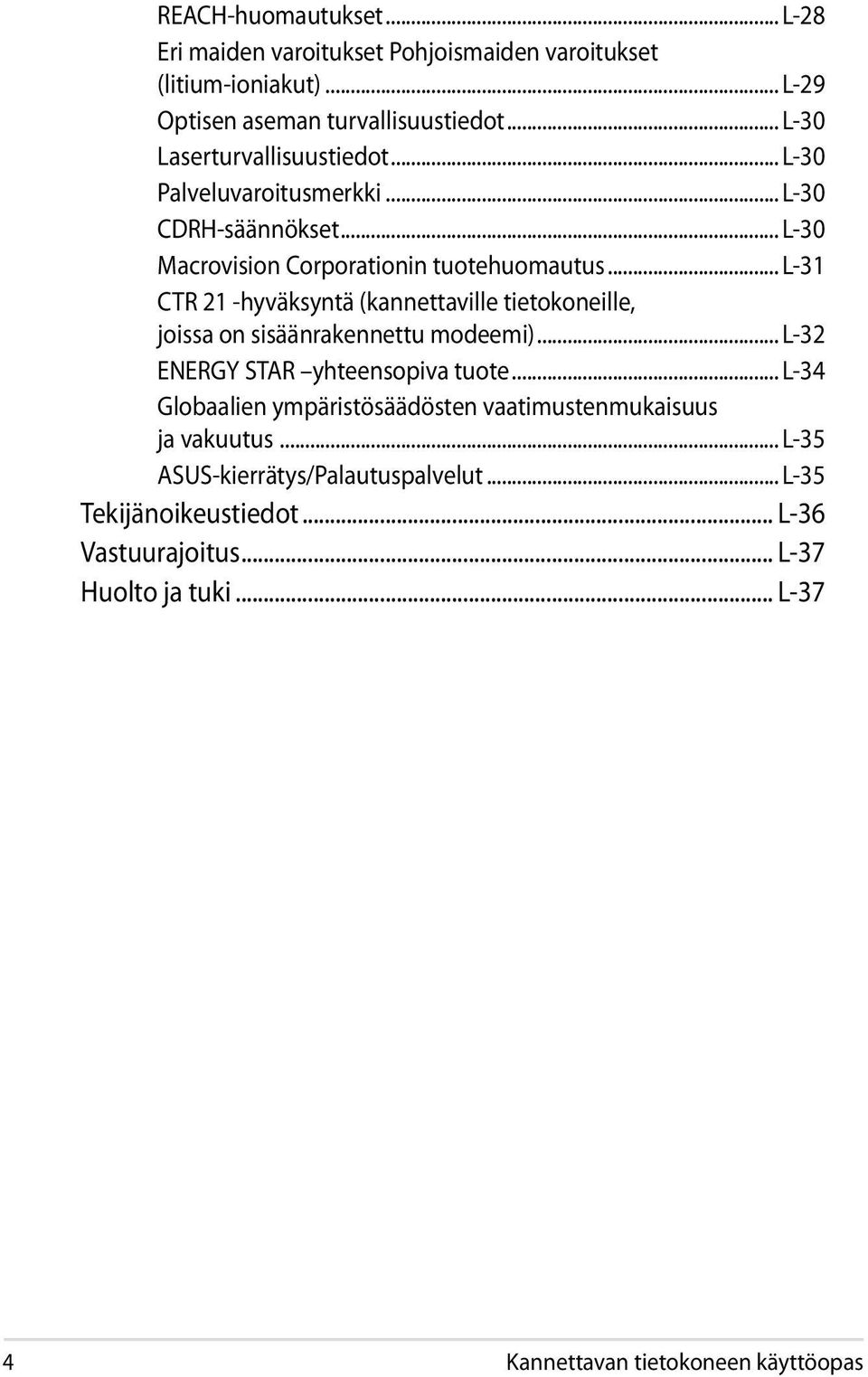

4 REACH-huomautukset... L-28 Eri maiden varoitukset Pohjoismaiden varoitukset (litium-ioniakut)... L-29 Optisen aseman turvallisuustiedot... L-30 Laserturvallisuustiedot... L-30 Palveluvaroitusmerkki... L-30 CDRH-säännökset... L-30 Macrovision Corporationin tuotehuomautus... L-31 CTR 21 -hyväksyntä (kannettaville tietokoneille, joissa on sisäänrakennettu modeemi)... L-32 ENERGY STAR yhteensopiva tuote... L-34 Globaalien ympäristösäädösten vaatimustenmukaisuus ja vakuutus... L-35 ASUS-kierrätys/Palautuspalvelut... L-35 Tekijänoikeustiedot... L-36 Vastuurajoitus... L-37 Huolto ja tuki... L-37 Kannettavan tietokoneen käyttöopas

5 1 Kannettavan esittely

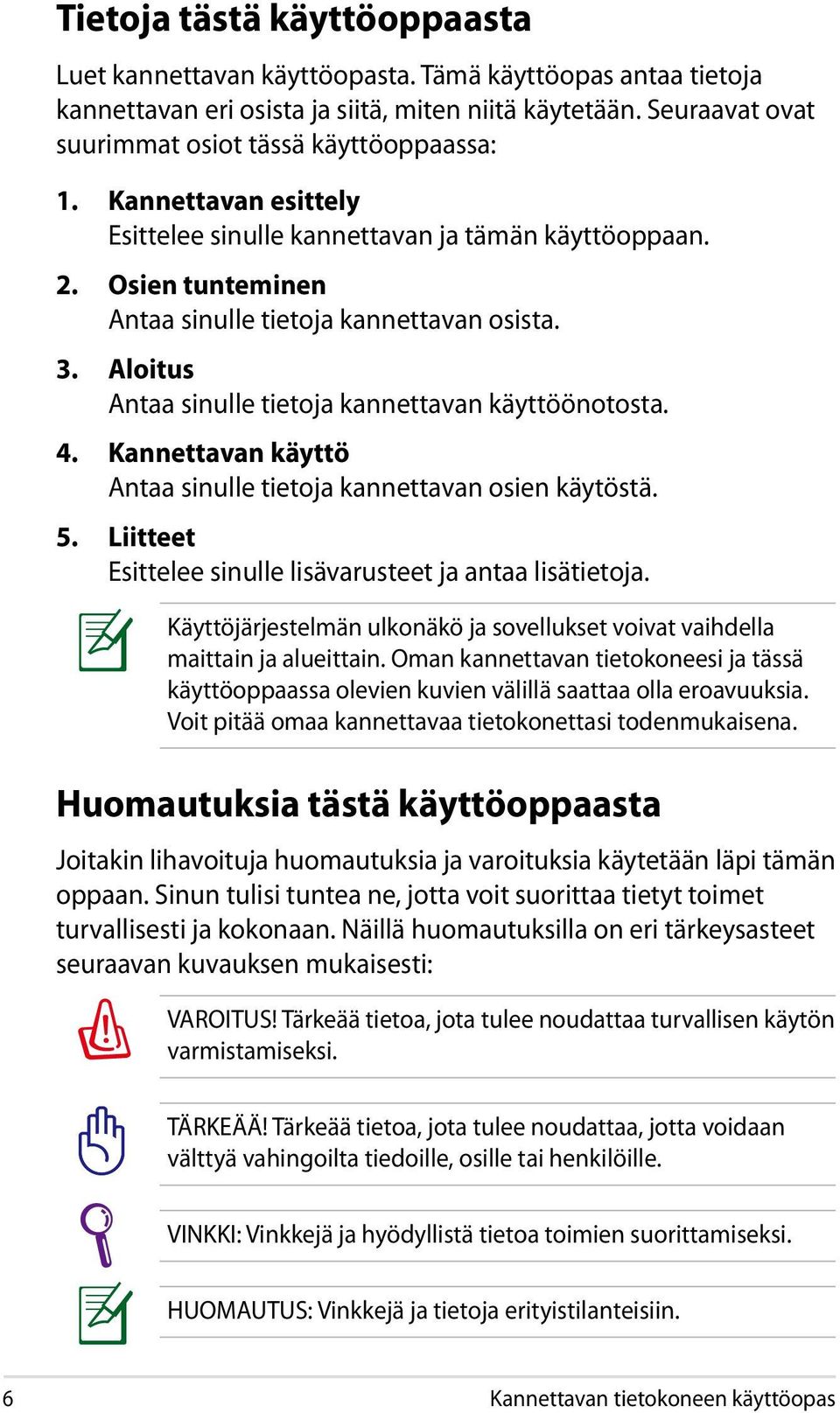

6 Tietoja tästä käyttöoppaasta Luet kannettavan käyttöopasta. Tämä käyttöopas antaa tietoja kannettavan eri osista ja siitä, miten niitä käytetään. Seuraavat ovat suurimmat osiot tässä käyttöoppaassa: 1. Kannettavan esittely Esittelee sinulle kannettavan ja tämän käyttöoppaan. 2. Osien tunteminen Antaa sinulle tietoja kannettavan osista. 3. Aloitus Antaa sinulle tietoja kannettavan käyttöönotosta. 4. Kannettavan käyttö Antaa sinulle tietoja kannettavan osien käytöstä. 5. Liitteet Esittelee sinulle lisävarusteet ja antaa lisätietoja. Käyttöjärjestelmän ulkonäkö ja sovellukset voivat vaihdella maittain ja alueittain. Oman kannettavan tietokoneesi ja tässä käyttöoppaassa olevien kuvien välillä saattaa olla eroavuuksia. Voit pitää omaa kannettavaa tietokonettasi todenmukaisena. Huomautuksia tästä käyttöoppaasta Joitakin lihavoituja huomautuksia ja varoituksia käytetään läpi tämän oppaan. Sinun tulisi tuntea ne, jotta voit suorittaa tietyt toimet turvallisesti ja kokonaan. Näillä huomautuksilla on eri tärkeysasteet seuraavan kuvauksen mukaisesti: VAROITUS! Tärkeää tietoa, jota tulee noudattaa turvallisen käytön varmistamiseksi. TÄRKEÄÄ! Tärkeää tietoa, jota tulee noudattaa, jotta voidaan välttyä vahingoilta tiedoille, osille tai henkilöille. VINKKI: Vinkkejä ja hyödyllistä tietoa toimien suorittamiseksi. HUOMAUTUS: Vinkkejä ja tietoja erityistilanteisiin. Kannettavan tietokoneen käyttöopas

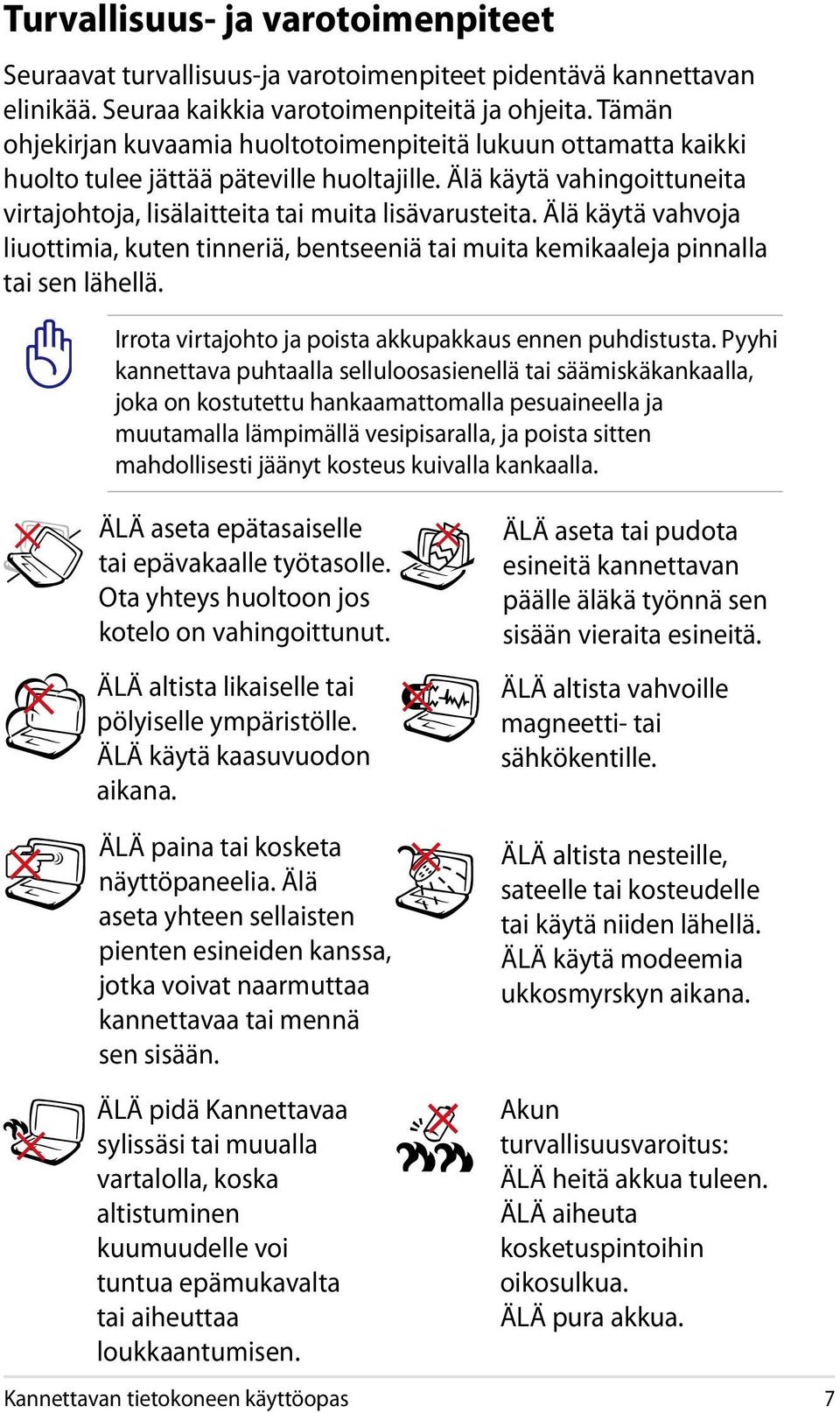

7 Turvallisuus- ja varotoimenpiteet Seuraavat turvallisuus-ja varotoimenpiteet pidentävä kannettavan elinikää. Seuraa kaikkia varotoimenpiteitä ja ohjeita. Tämän ohjekirjan kuvaamia huoltotoimenpiteitä lukuun ottamatta kaikki huolto tulee jättää päteville huoltajille. Älä käytä vahingoittuneita virtajohtoja, lisälaitteita tai muita lisävarusteita. Älä käytä vahvoja liuottimia, kuten tinneriä, bentseeniä tai muita kemikaaleja pinnalla tai sen lähellä. Irrota virtajohto ja poista akkupakkaus ennen puhdistusta. Pyyhi kannettava puhtaalla selluloosasienellä tai säämiskäkankaalla, joka on kostutettu hankaamattomalla pesuaineella ja muutamalla lämpimällä vesipisaralla, ja poista sitten mahdollisesti jäänyt kosteus kuivalla kankaalla. ÄLÄ aseta epätasaiselle tai epävakaalle työtasolle. Ota yhteys huoltoon jos kotelo on vahingoittunut. ÄLÄ altista likaiselle tai pölyiselle ympäristölle. ÄLÄ käytä kaasuvuodon aikana. ÄLÄ paina tai kosketa näyttöpaneelia. Älä aseta yhteen sellaisten pienten esineiden kanssa, jotka voivat naarmuttaa kannettavaa tai mennä sen sisään. ÄLÄ pidä Kannettavaa sylissäsi tai muualla vartalolla, koska altistuminen kuumuudelle voi tuntua epämukavalta tai aiheuttaa loukkaantumisen. ÄLÄ aseta tai pudota esineitä kannettavan päälle äläkä työnnä sen sisään vieraita esineitä. ÄLÄ altista vahvoille magneetti- tai sähkökentille. ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana. Akun turvallisuusvaroitus: ÄLÄ heitä akkua tuleen. ÄLÄ aiheuta kosketuspintoihin oikosulkua. ÄLÄ pura akkua. Kannettavan tietokoneen käyttöopas

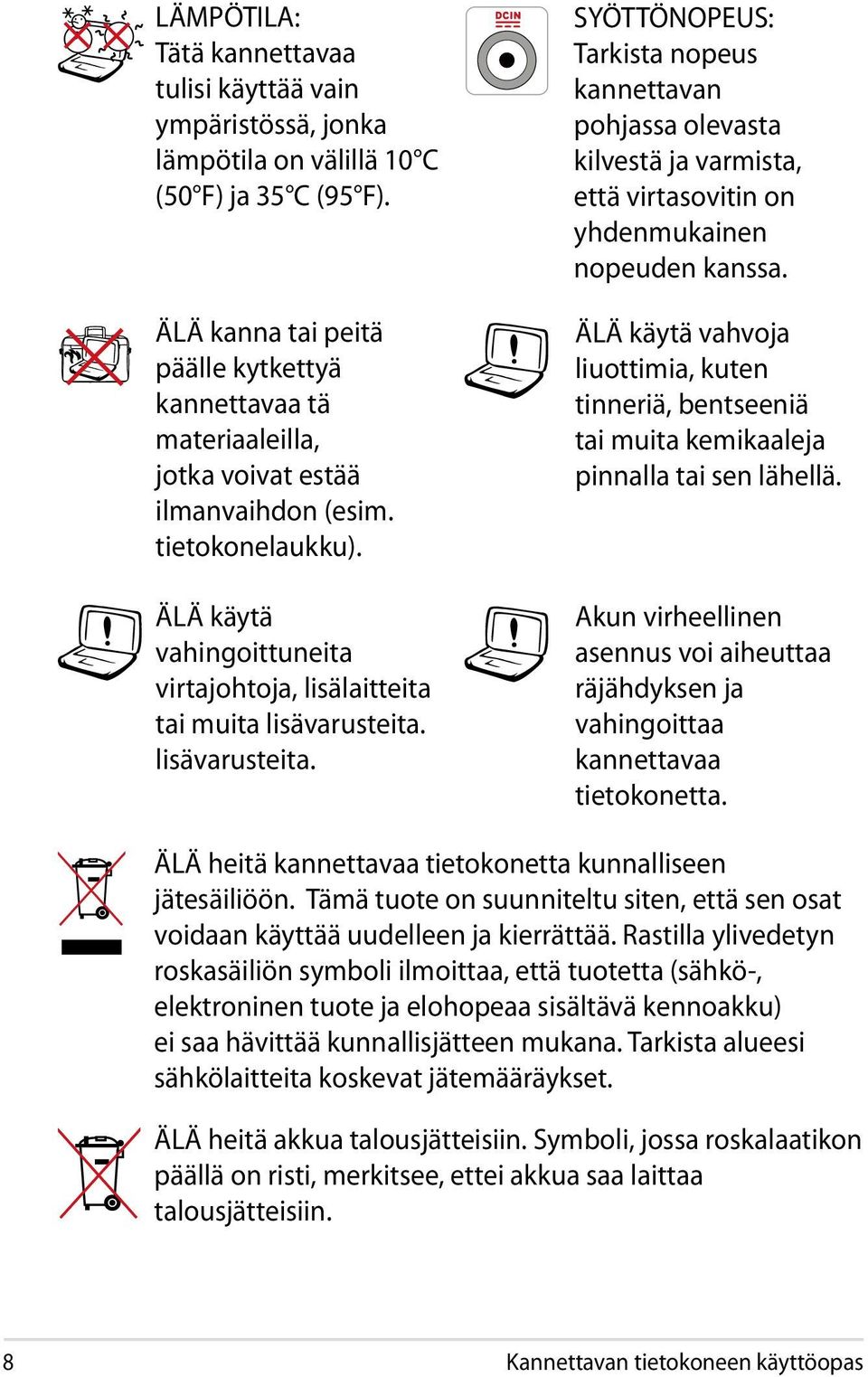

8 LÄMPÖTILA: Tätä kannettavaa tulisi käyttää vain ympäristössä, jonka lämpötila on välillä 10 C (50 F) ja 35 C (95 F). ÄLÄ kanna tai peitä päälle kytkettyä kannettavaa tä materiaaleilla, jotka voivat estää ilmanvaihdon (esim. tietokonelaukku). ÄLÄ käytä vahingoittuneita virtajohtoja, lisälaitteita tai muita lisävarusteita. lisävarusteita. SYÖTTÖNOPEUS: Tarkista nopeus kannettavan pohjassa olevasta kilvestä ja varmista, että virtasovitin on yhdenmukainen nopeuden kanssa. ÄLÄ käytä vahvoja liuottimia, kuten tinneriä, bentseeniä tai muita kemikaaleja pinnalla tai sen lähellä. Akun virheellinen asennus voi aiheuttaa räjähdyksen ja vahingoittaa kannettavaa tietokonetta. ÄLÄ heitä kannettavaa tietokonetta kunnalliseen jätesäiliöön. Tämä tuote on suunniteltu siten, että sen osat voidaan käyttää uudelleen ja kierrättää. Rastilla ylivedetyn roskasäiliön symboli ilmoittaa, että tuotetta (sähkö-, elektroninen tuote ja elohopeaa sisältävä kennoakku) ei saa hävittää kunnallisjätteen mukana. Tarkista alueesi sähkölaitteita koskevat jätemääräykset. ÄLÄ heitä akkua talousjätteisiin. Symboli, jossa roskalaatikon päällä on risti, merkitsee, ettei akkua saa laittaa talousjätteisiin. Kannettavan tietokoneen käyttöopas

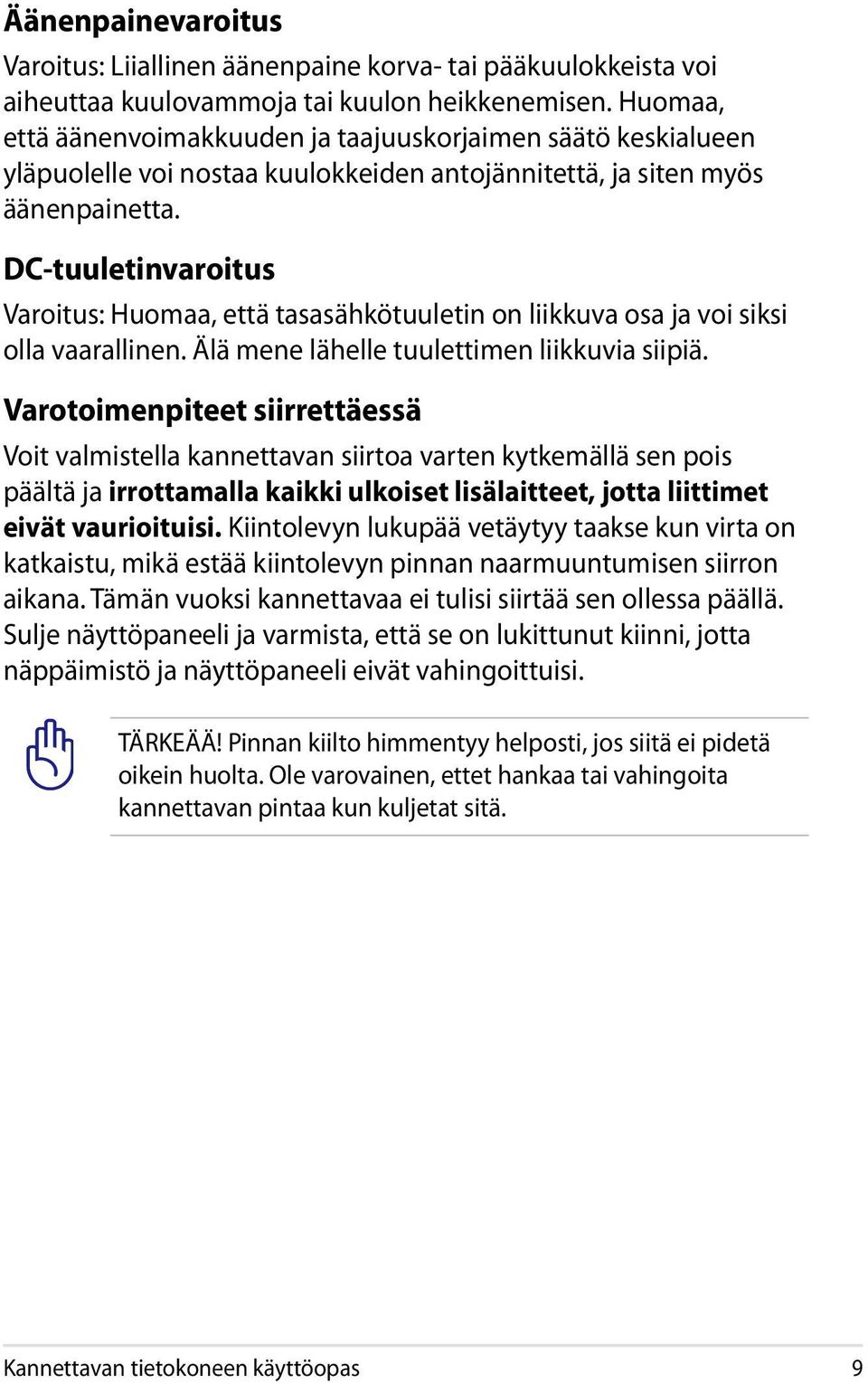

9 Äänenpainevaroitus Varoitus: Liiallinen äänenpaine korva- tai pääkuulokkeista voi aiheuttaa kuulovammoja tai kuulon heikkenemisen. Huomaa, että äänenvoimakkuuden ja taajuuskorjaimen säätö keskialueen yläpuolelle voi nostaa kuulokkeiden antojännitettä, ja siten myös äänenpainetta. DC-tuuletinvaroitus Varoitus: Huomaa, että tasasähkötuuletin on liikkuva osa ja voi siksi olla vaarallinen. Älä mene lähelle tuulettimen liikkuvia siipiä. Varotoimenpiteet siirrettäessä Voit valmistella kannettavan siirtoa varten kytkemällä sen pois päältä ja irrottamalla kaikki ulkoiset lisälaitteet, jotta liittimet eivät vaurioituisi. Kiintolevyn lukupää vetäytyy taakse kun virta on katkaistu, mikä estää kiintolevyn pinnan naarmuuntumisen siirron aikana. Tämän vuoksi kannettavaa ei tulisi siirtää sen ollessa päällä. Sulje näyttöpaneeli ja varmista, että se on lukittunut kiinni, jotta näppäimistö ja näyttöpaneeli eivät vahingoittuisi. TÄRKEÄÄ! Pinnan kiilto himmentyy helposti, jos siitä ei pidetä oikein huolta. Ole varovainen, ettet hankaa tai vahingoita kannettavan pintaa kun kuljetat sitä. Kannettavan tietokoneen käyttöopas

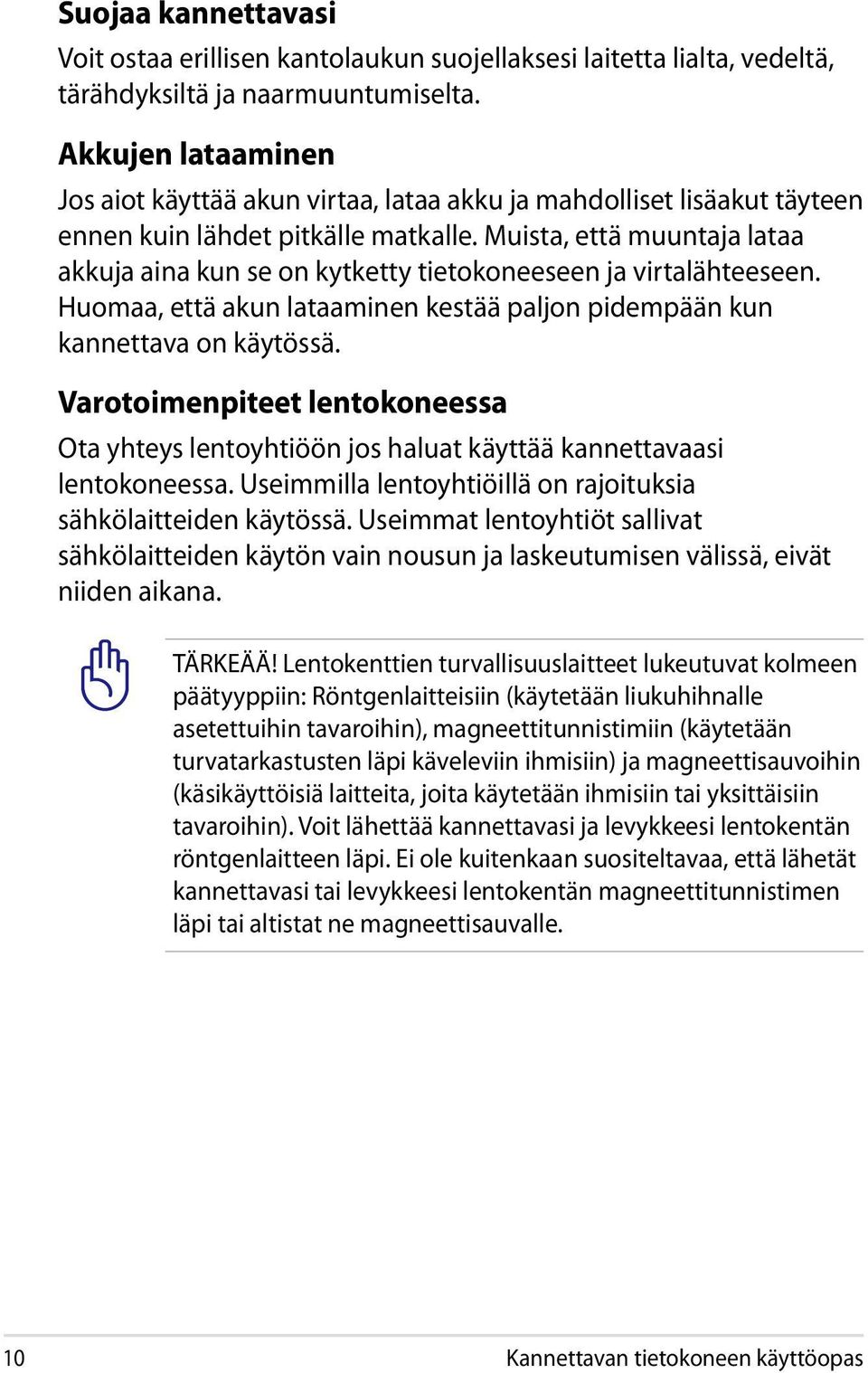

10 Suojaa kannettavasi Voit ostaa erillisen kantolaukun suojellaksesi laitetta lialta, vedeltä, tärähdyksiltä ja naarmuuntumiselta. Akkujen lataaminen Jos aiot käyttää akun virtaa, lataa akku ja mahdolliset lisäakut täyteen ennen kuin lähdet pitkälle matkalle. Muista, että muuntaja lataa akkuja aina kun se on kytketty tietokoneeseen ja virtalähteeseen. Huomaa, että akun lataaminen kestää paljon pidempään kun kannettava on käytössä. Varotoimenpiteet lentokoneessa Ota yhteys lentoyhtiöön jos haluat käyttää kannettavaasi lentokoneessa. Useimmilla lentoyhtiöillä on rajoituksia sähkölaitteiden käytössä. Useimmat lentoyhtiöt sallivat sähkölaitteiden käytön vain nousun ja laskeutumisen välissä, eivät niiden aikana. TÄRKEÄÄ! Lentokenttien turvallisuuslaitteet lukeutuvat kolmeen päätyyppiin: Röntgenlaitteisiin (käytetään liukuhihnalle asetettuihin tavaroihin), magneettitunnistimiin (käytetään turvatarkastusten läpi käveleviin ihmisiin) ja magneettisauvoihin (käsikäyttöisiä laitteita, joita käytetään ihmisiin tai yksittäisiin tavaroihin). Voit lähettää kannettavasi ja levykkeesi lentokentän röntgenlaitteen läpi. Ei ole kuitenkaan suositeltavaa, että lähetät kannettavasi tai levykkeesi lentokentän magneettitunnistimen läpi tai altistat ne magneettisauvalle. 10 Kannettavan tietokoneen käyttöopas

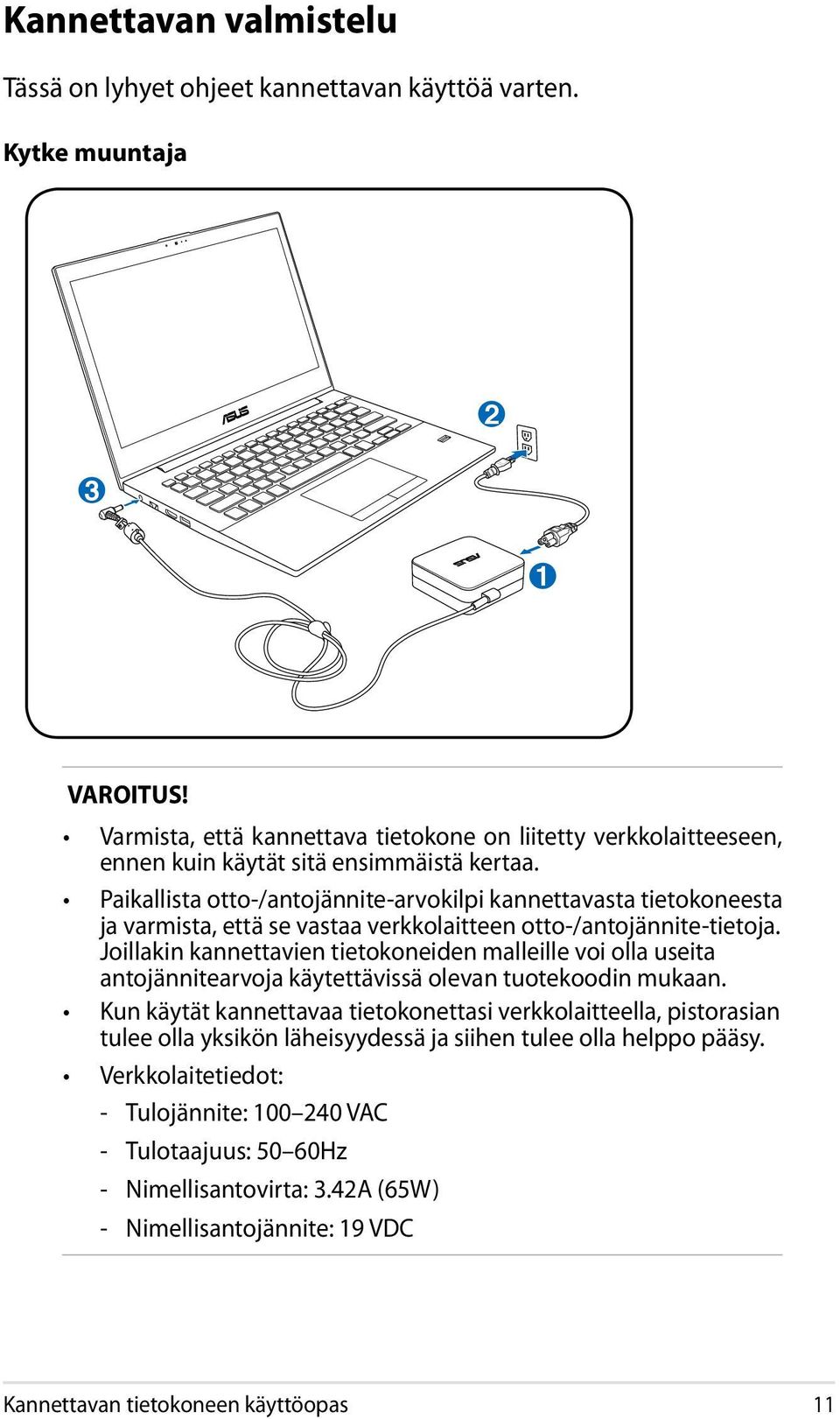

11 Kannettavan valmistelu Tässä on lyhyet ohjeet kannettavan käyttöä varten. Kytke muuntaja VAROITUS! Varmista, että kannettava tietokone on liitetty verkkolaitteeseen, ennen kuin käytät sitä ensimmäistä kertaa. Paikallista otto-/antojännite-arvokilpi kannettavasta tietokoneesta ja varmista, että se vastaa verkkolaitteen otto-/antojännite-tietoja. Joillakin kannettavien tietokoneiden malleille voi olla useita antojännitearvoja käytettävissä olevan tuotekoodin mukaan. Kun käytät kannettavaa tietokonettasi verkkolaitteella, pistorasian tulee olla yksikön läheisyydessä ja siihen tulee olla helppo pääsy. Verkkolaitetiedot: - Tulojännite: VAC - Tulotaajuus: 50 60Hz - Nimellisantovirta: 3.42A (65W) - Nimellisantojännite: 19 VDC Kannettavan tietokoneen käyttöopas 11

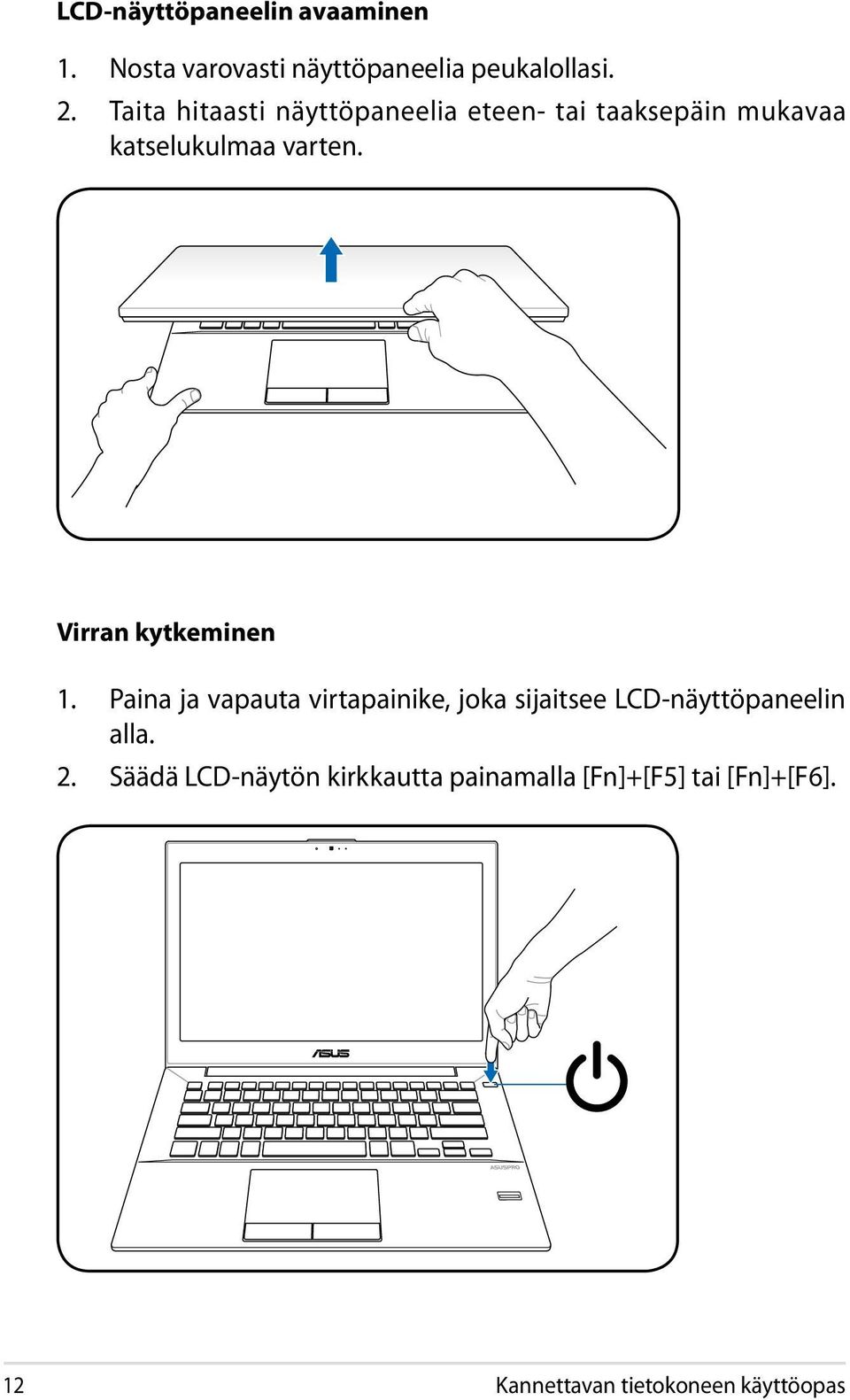

12 LCD-näyttöpaneelin avaaminen 1. Nosta varovasti näyttöpaneelia peukalollasi. 2. Taita hitaasti näyttöpaneelia eteen- tai taaksepäin mukavaa katselukulmaa varten. Virran kytkeminen 1. Paina ja vapauta virtapainike, joka sijaitsee LCD-näyttöpaneelin alla. 2. Säädä LCD-näytön kirkkautta painamalla [Fn]+[F5] tai [Fn]+[F6]. 12 Kannettavan tietokoneen käyttöopas

13 2 Osien tunteminen

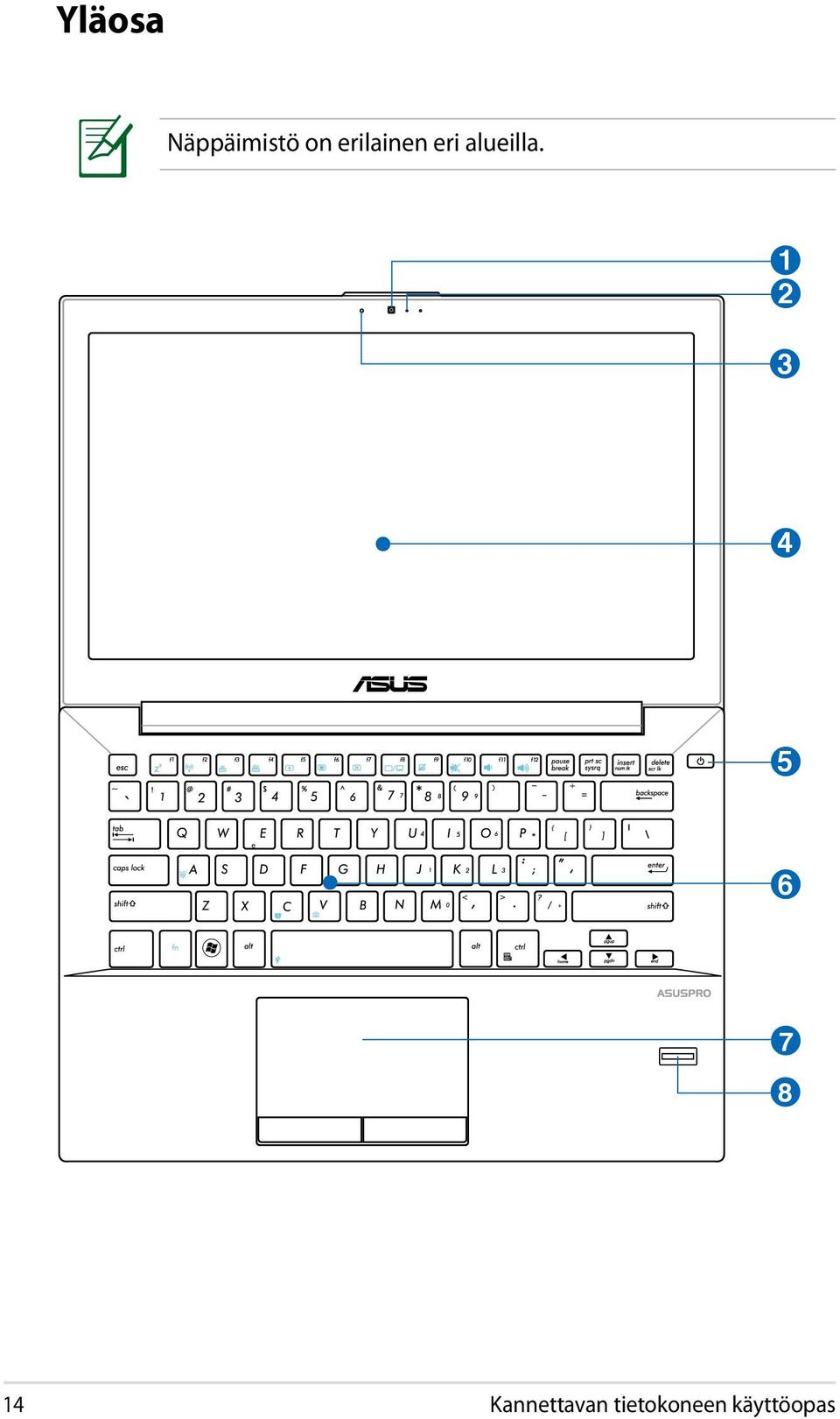

14 Yläosa Näppäimistö on erilainen eri alueilla e Kannettavan tietokoneen käyttöopas

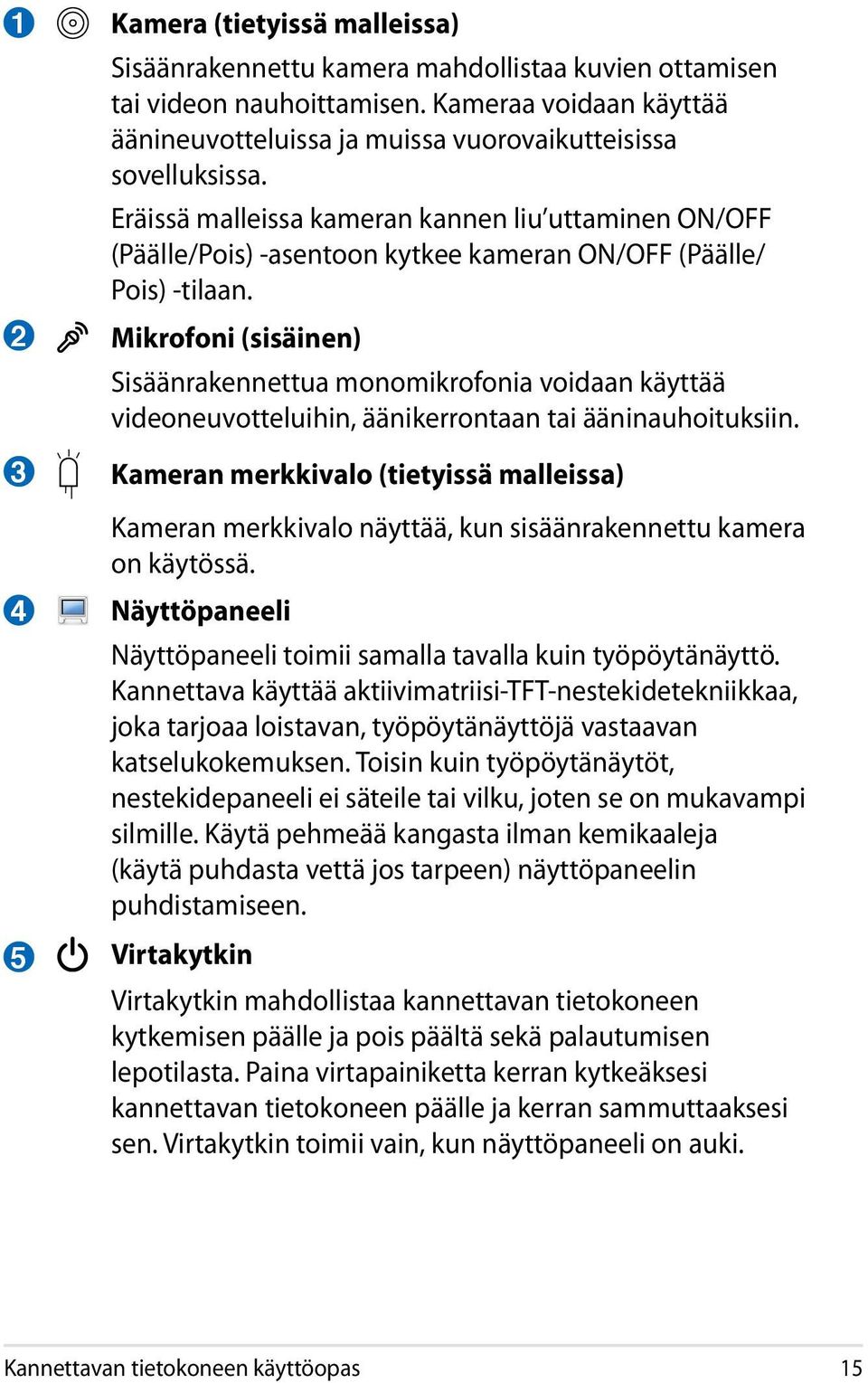

15 Kamera (tietyissä malleissa) Sisäänrakennettu kamera mahdollistaa kuvien ottamisen tai videon nauhoittamisen. Kameraa voidaan käyttää äänineuvotteluissa ja muissa vuorovaikutteisissa sovelluksissa. Eräissä malleissa kameran kannen liu uttaminen ON/OFF (Päälle/Pois) -asentoon kytkee kameran ON/OFF (Päälle/ Pois) -tilaan. Mikrofoni (sisäinen) Sisäänrakennettua monomikrofonia voidaan käyttää videoneuvotteluihin, äänikerrontaan tai ääninauhoituksiin. Kameran merkkivalo (tietyissä malleissa) Kameran merkkivalo näyttää, kun sisäänrakennettu kamera on käytössä. Näyttöpaneeli Näyttöpaneeli toimii samalla tavalla kuin työpöytänäyttö. Kannettava käyttää aktiivimatriisi-tft-nestekidetekniikkaa, joka tarjoaa loistavan, työpöytänäyttöjä vastaavan katselukokemuksen. Toisin kuin työpöytänäytöt, nestekidepaneeli ei säteile tai vilku, joten se on mukavampi silmille. Käytä pehmeää kangasta ilman kemikaaleja (käytä puhdasta vettä jos tarpeen) näyttöpaneelin puhdistamiseen. Virtakytkin Virtakytkin mahdollistaa kannettavan tietokoneen kytkemisen päälle ja pois päältä sekä palautumisen lepotilasta. Paina virtapainiketta kerran kytkeäksesi kannettavan tietokoneen päälle ja kerran sammuttaaksesi sen. Virtakytkin toimii vain, kun näyttöpaneeli on auki. Kannettavan tietokoneen käyttöopas 15

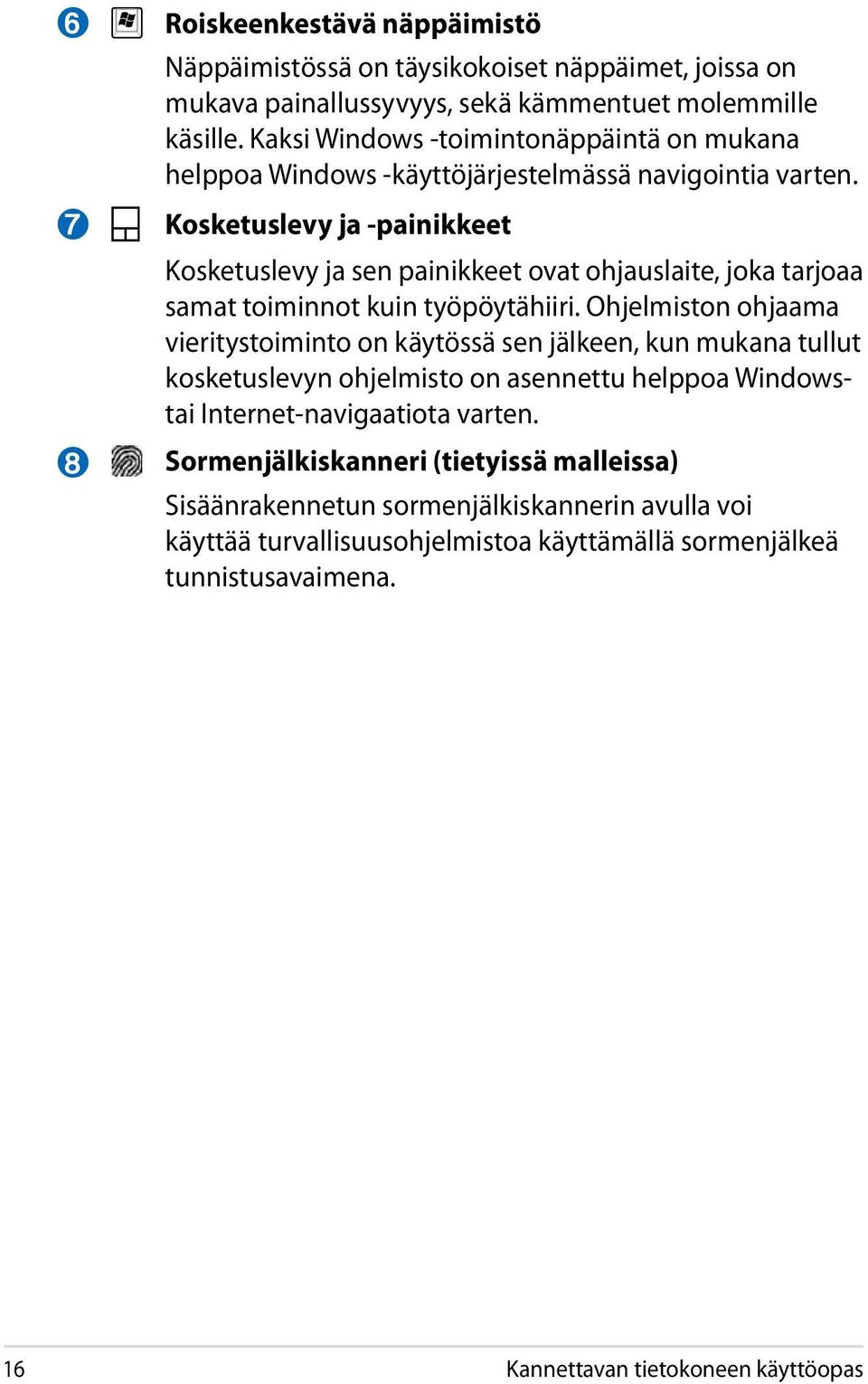

16 6 7 8 Roiskeenkestävä näppäimistö Näppäimistössä on täysikokoiset näppäimet, joissa on mukava painallussyvyys, sekä kämmentuet molemmille käsille. Kaksi Windows -toimintonäppäintä on mukana helppoa Windows -käyttöjärjestelmässä navigointia varten. Kosketuslevy ja -painikkeet Kosketuslevy ja sen painikkeet ovat ohjauslaite, joka tarjoaa samat toiminnot kuin työpöytähiiri. Ohjelmiston ohjaama vieritystoiminto on käytössä sen jälkeen, kun mukana tullut kosketuslevyn ohjelmisto on asennettu helppoa Windowstai Internet-navigaatiota varten. Sormenjälkiskanneri (tietyissä malleissa) Sisäänrakennetun sormenjälkiskannerin avulla voi käyttää turvallisuusohjelmistoa käyttämällä sormenjälkeä tunnistusavaimena. 16 Kannettavan tietokoneen käyttöopas

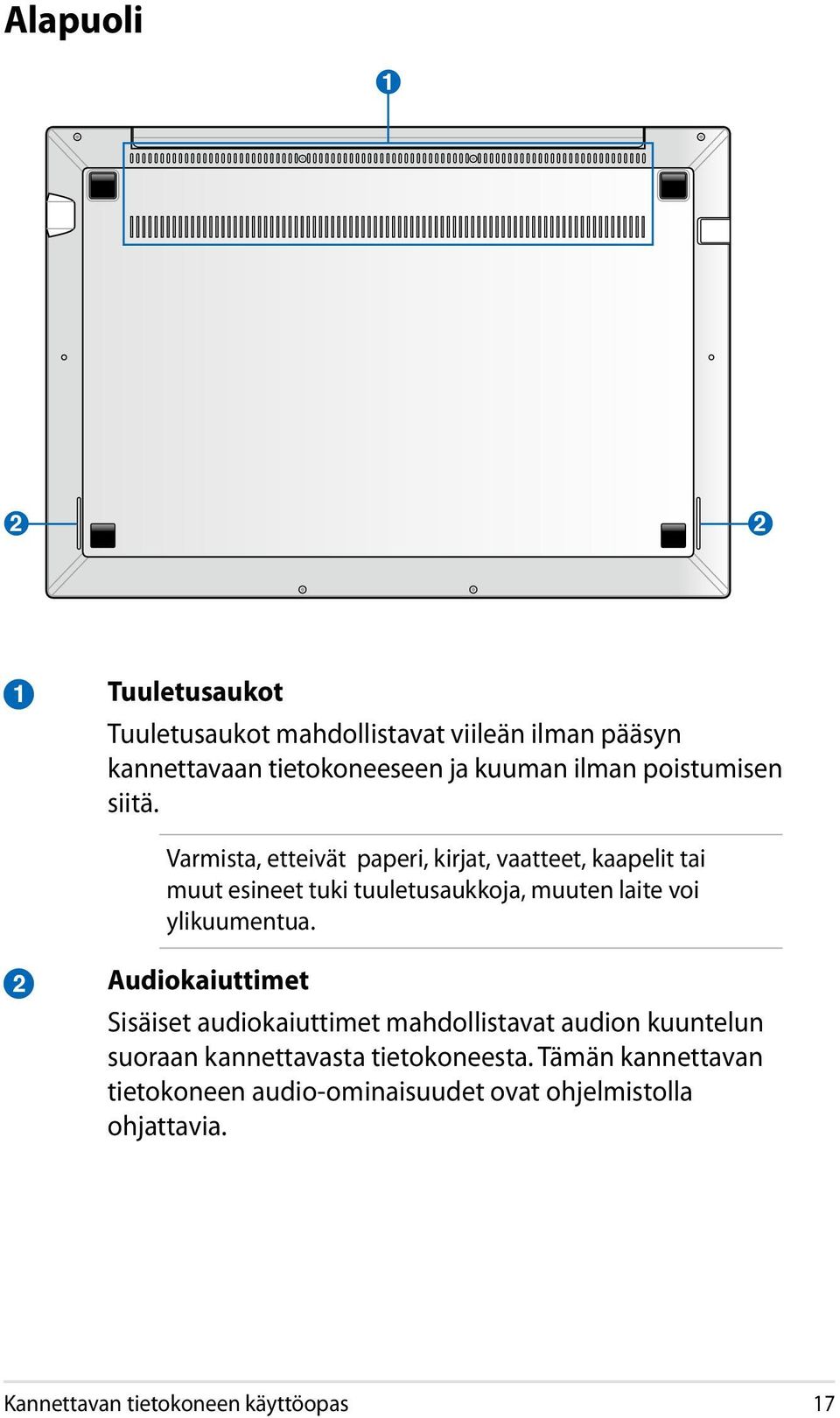

17 Alapuoli Tuuletusaukot Tuuletusaukot mahdollistavat viileän ilman pääsyn kannettavaan tietokoneeseen ja kuuman ilman poistumisen siitä. Varmista, etteivät paperi, kirjat, vaatteet, kaapelit tai muut esineet tuki tuuletusaukkoja, muuten laite voi ylikuumentua. 2 Audiokaiuttimet Sisäiset audiokaiuttimet mahdollistavat audion kuuntelun suoraan kannettavasta tietokoneesta. Tämän kannettavan tietokoneen audio-ominaisuudet ovat ohjelmistolla ohjattavia. Kannettavan tietokoneen käyttöopas 17

18 Oikea puoli Kensington -lukkoportti Kensington -lukkoportti mahdollistaa sen, että kannettava varmistetaan käyttämällä Kensington -yhteensopivia kannettavan turvallisuustuotteita. Nämä turvallisuustuotteet sisältävät yleensä metallikaapelin ja lukon, jotka estävät kannettavan irrottamisen kiinteästä esineestä. Joissakin turvallisuustuotteissa saattaa myös olla liikkeenhavaitsin, joka päästää hälytysäänen liikutettaessa. Näyttölähtö 15-pinninen D-sub -näyttöportti tukee tavallisia VGAyhteensopivia laitteita, kuten näyttöä tai projektoria, ja mahdollistaa katselun suuremmalta ulkoiselta näytöltä. USB 3.0 -portti Tämä Universal Serial Bus 3.0 (USB 3.0) -portti tarjoaa enintään 5 Gbit/s -siirtonopeuden ja se on taaksepäin yhteensopiva USB 2.0:n kanssa. / Kuulokelähtö / Mikrofonitulon yhdistelmäliitäntä Tätä yhdistelmäliitäntää voidaan käyttää kannettavan tietokoneen audiolähtösignaalin liittämiseen vahvistettuihin kaiuttimiin tai kuulokkeisiin, tai sitä voidaan käyttää ulkoisen mikrofonin tai audiolaitteiden lähtösignaalien liittämiseen. Tämä liitäntä tunnistaa automaattisesti liitettävän laitteen ja kytkee toiminnot. Muistikortin lukija Tässä kannettavassa tietokoneessa on yksi sisäinen muistikortinlukija, joka tukee SD-korttimuotoja. 18 Kannettavan tietokoneen käyttöopas

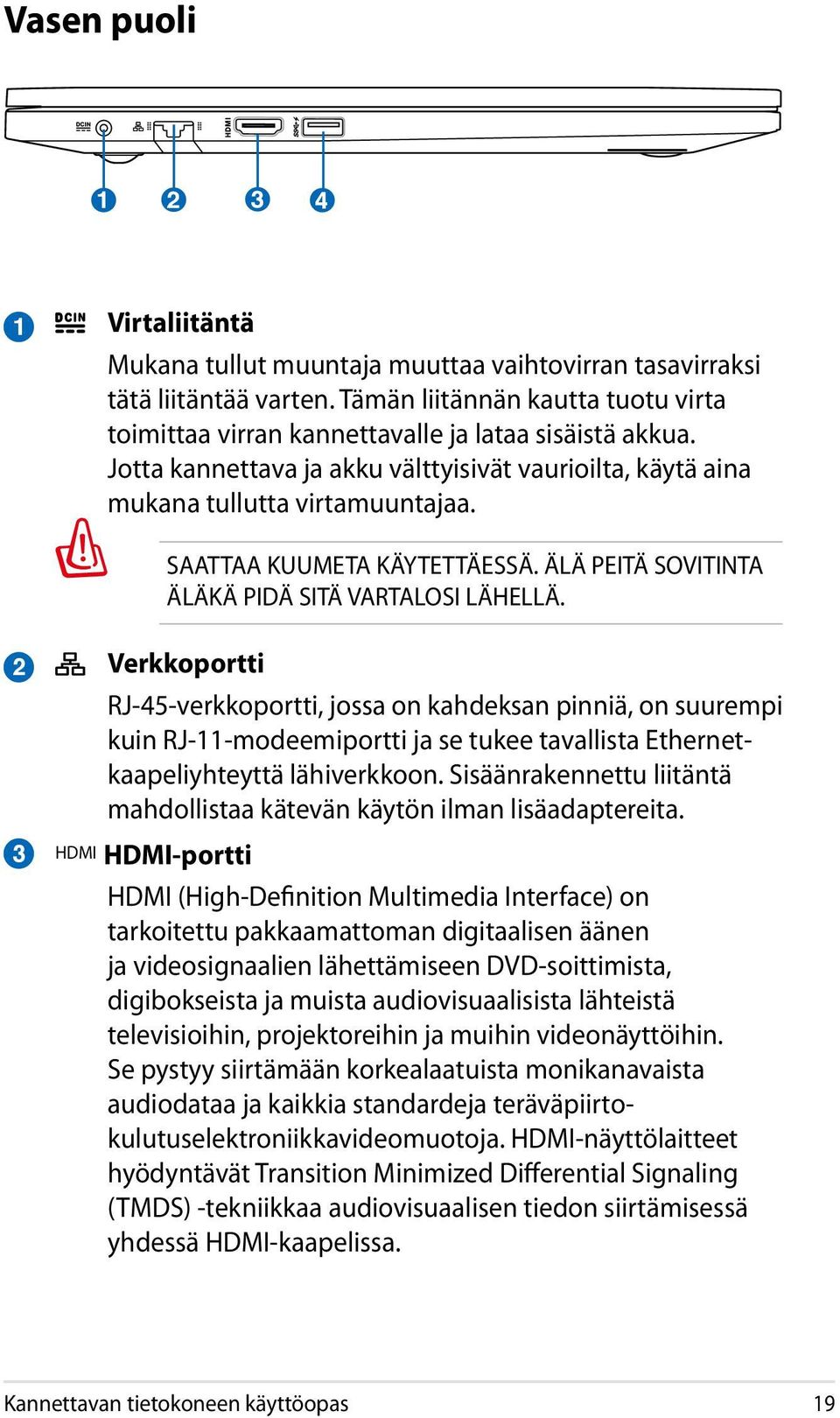

19 Vasen puoli Virtaliitäntä Mukana tullut muuntaja muuttaa vaihtovirran tasavirraksi tätä liitäntää varten. Tämän liitännän kautta tuotu virta toimittaa virran kannettavalle ja lataa sisäistä akkua. Jotta kannettava ja akku välttyisivät vaurioilta, käytä aina mukana tullutta virtamuuntajaa. SAATTAA KUUMETA KÄYTETTÄESSÄ. ÄLÄ PEITÄ SOVITINTA ÄLÄKÄ PIDÄ SITÄ VARTALOSI LÄHELLÄ. 2 3 Verkkoportti RJ-45-verkkoportti, jossa on kahdeksan pinniä, on suurempi kuin RJ-11-modeemiportti ja se tukee tavallista Ethernetkaapeliyhteyttä lähiverkkoon. Sisäänrakennettu liitäntä mahdollistaa kätevän käytön ilman lisäadaptereita. HDMI HDMI-portti HDMI (High-Definition Multimedia Interface) on tarkoitettu pakkaamattoman digitaalisen äänen ja videosignaalien lähettämiseen DVD-soittimista, digibokseista ja muista audiovisuaalisista lähteistä televisioihin, projektoreihin ja muihin videonäyttöihin. Se pystyy siirtämään korkealaatuista monikanavaista audiodataa ja kaikkia standardeja teräväpiirtokulutuselektroniikkavideomuotoja. HDMI-näyttölaitteet hyödyntävät Transition Minimized Differential Signaling (TMDS) -tekniikkaa audiovisuaalisen tiedon siirtämisessä yhdessä HDMI-kaapelissa. Kannettavan tietokoneen käyttöopas 19

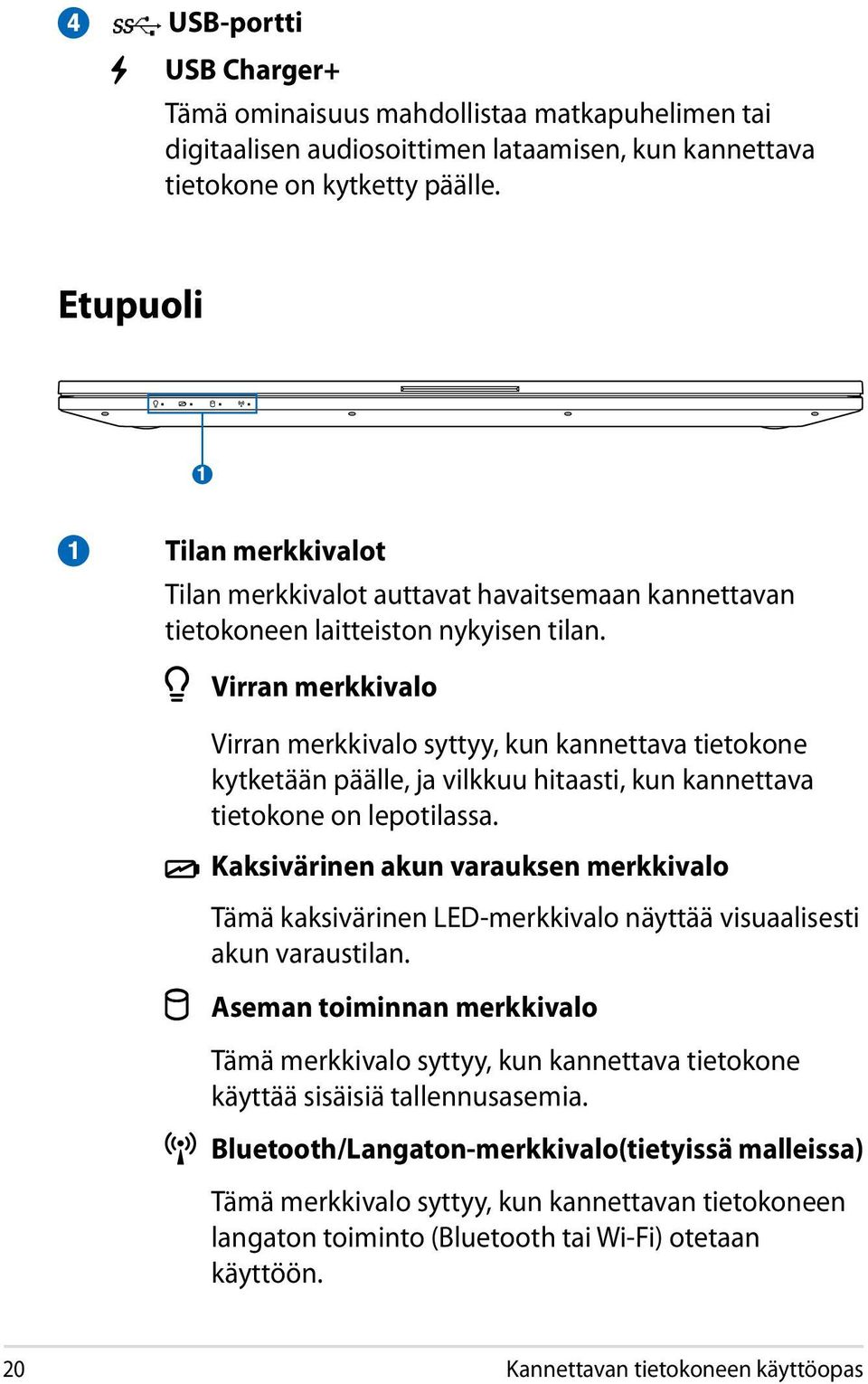

20 4 USB-portti USB Charger+ Tämä ominaisuus mahdollistaa matkapuhelimen tai digitaalisen audiosoittimen lataamisen, kun kannettava tietokone on kytketty päälle. Etupuoli 1 1 Tilan merkkivalot Tilan merkkivalot auttavat havaitsemaan kannettavan tietokoneen laitteiston nykyisen tilan. Virran merkkivalo Virran merkkivalo syttyy, kun kannettava tietokone kytketään päälle, ja vilkkuu hitaasti, kun kannettava tietokone on lepotilassa. Kaksivärinen akun varauksen merkkivalo Tämä kaksivärinen LED-merkkivalo näyttää visuaalisesti akun varaustilan. Aseman toiminnan merkkivalo Tämä merkkivalo syttyy, kun kannettava tietokone käyttää sisäisiä tallennusasemia. Bluetooth/Langaton-merkkivalo(tietyissä malleissa) Tämä merkkivalo syttyy, kun kannettavan tietokoneen langaton toiminto (Bluetooth tai Wi-Fi) otetaan käyttöön. 20 Kannettavan tietokoneen käyttöopas

21 3 Aloitus

22 Virtajärjestelmä Virran käyttö Kannettavan virta koostuu kahdesta osasta, virtamuuntajasta ja akkujärjestelmästä. Virtamuuntaja muuntaa seinäpistokkeen vaihtovirran kannettavan vaatimaksi tasavirraksi. Kannettavan mukana tulee universaali vaihtovirta-tasavirtamuuntaja. Se tarkoittaa, että voit kytkeä virtajohdon niin V -pistokkeeseen kuin V -pistokkeeseen ilman, että tarvitsee asettaa kytkimiä tai virranmuuntajia. Eri maissa saatetaan vaatia adapteria, jotta Yhdysvaltain standardivirtajohto sopii muuhun standardiin. Suurimmassa osassa hotelleita on universaalit pistokkeet, jotka tukevat eri virtajohtoja sekä jännitteitä. On parasta kysyä kokeneelta matkailijalta virtapistokkeiden jännitteistä kun virtamuuntaja viedään toiseen maahan Kannettavan tietokoneen käyttöopas

23 Voit ostaa kannettavaan matkustajapakkauksen, joka sisältää virta- ja modeemiadapterin lähes joka maata varten. VAROITUS! ÄLÄ liitä AC-virtajohtoa virtapistokkeeseen, ennen kuin olet liittänyt DC-pistokkeen kannettavaan tietokoneeseen. Se vaurioittaa AC-DC-sovitinta. TÄRKEÄÄ! Seurauksena voi olla vahinkoa laitteelle, jos käytät eri muuntajaa tai käytät kannettavan muuntajaa muiden laitteiden kanssa. Jos muuntajasta tulee savua, palaneen haju tai äärimmäistä lämpöä, ota yhteys huoltoon. Ota yhteys huoltoon jos epäilet vikaa muuntajassa. Voit vahingoittaa sekä akkua että kannettavaa viallisella muuntajalla. Kannettava tulee joko kaksi- tai kolmipiikkisen pistokkeen kanssa alueen mukaisesti. Jos mukana tulee kolmipiikkinen pistoke, sinun tulee käyttää maadoitettua pistoketta tai oikein maadoitettua adapteria, jotta voit varmistaa kannettavan turvallisen käytön. VAROITUS! VIRTASOVITIN SAATTAA KUUMETA KÄYTETTÄESSÄ. ÄLÄ PEITÄ SOVITINTA, ÄLÄKÄ PIDÄ SITÄ VARTALOSI LÄHELLÄ. Ota virtasovitin irti seinäpistokkeesta tai kytke AC-pistoke pois päältä, jotta kannettava tietokone ei kuluta virtaa, kun sitä ei käytetä. Kannettavan tietokoneen käyttöopas 23

24 Akusta huolehtiminen Kannettavan akulla, kuten kaikilla akuilla, on rajoitettu määrä latauskertoja. Akun käyttöikä riippuu ympäröivästä lämpötilasta, kosteudesta ja kannettavan käyttötavasta. Paras olisi, jos akkua käytettäisiin lämpötilassa välillä 10 C ja 35 C (50 F ja 95 F). On myös otettava huomioon, että kannettavan sisäinen lämpötila on korkeampi kuin sen ulkoinen lämpötila. Lämpötilat näiden rajojen ylä- ja alapuolella lyhentävät akun käyttöikää. Akun käyttöaika vähenee joka tapauksessa aikanaan ja valtuutetulta myyjältä tulee ostaa uusi akku tähän kannettavaan. Koska akut kuluvat jonkin verran myös hyllyssä, ei ole suositeltavaa ostaa ylimääräisiä varastoon. VAROITUS! ÄLÄ heitä akkua tuleen, ÄLÄ aiheuta kosketuspintoihin oikosulkua, ÄLÄKÄ pura akkua, koska se saattaa aiheuttaa vaaratilanteen. Jos akku ei toimi normaalisti tai on vaurioitunut iskusta, sammuta kannettavasta virta ja ota yhteys valtuutettuun huoltoliikkeeseen. 24 Kannettavan tietokoneen käyttöopas

25 Kannettavan kytkeminen päälle Kannettavan virtailmoitus tulee näyttöön kun se kytketään päälle. Jos tarpeen, voit säätää kirkkautta pikanäppäimillä. Jos sinun tarvitsee ajaa BIOS-asetukset järjestelmän asetusten asettamiseksi tai muuttamiseksi, paina käynnistyksen aikana [F2]. Jos painat [Tab]-painiketta aloitusruudun aikana, ruutuun tulee tavallisia käynnistystietoja, kuten BIOS-versio. Jos painat [ESC]-painiketta, saat esiin käynnistysvalikon, josta voit valita käynnistyslähteeksi jonkin saatavilla olevista asemista. Ennen käynnistystä näyttöpaneeli välähtää kun virta kytketään päälle. Tämä on osa Kannettavan testitoimenpidettä eikä ongelma näytön kanssa. TÄRKEÄÄ! Voit suojella kiintolevyä odottamalla aina vähintään 5 sekuntia Kannettavan sammuttamisen jälkeen ennen kuin kytket sen takaisin päälle. VAROITUS! ÄLÄ kanna tai peitä päälle kytkettyä kannettavaa materiaaleilla, jotka estävät ilmanvaihdon (esim. kantolaukku). Käynnistyksen itsetesti Kun kannettava kytketään päälle, se suorittaa sarjan ohjelmistopohjaisia diagnoositestejä, joita kutsutaan käynnistyksen itsetestiksi (Power-On Self Test, POST). Ohjelmisto, joka ohjaa POSTtestiä on asennettuna pysyvänä osana kannettavan arkkitehtuuriin. POST-testi sisältää tallennuksen kannettavan laitteistoasetuksista, joita käytetään järjestelmän diagnoositarkistuksen tekemiseen. Tämä tallennus luodaan BIOS-asetusohjelman avulla. Jos POST-testi huomaa eron tallennuksen ja olemassa olevan laitteiston välillä, se näyttää ruudulla ilmoituksen, joka pyytää sinua korjaamaan ristiriidan BIOS-asetusten avulla. Useimmissa tapauksissa tallennuksen pitäisi olla oikea kun saat kannettavan. Kun testi on valmis, ruudulle saattaa tulla ilmoitus No operating system found (käyttöjärjestelmää ei löydy), jos kiintolevylle ei ollut esiasennettu käyttöjärjestelmää. Tämä osoittaa, että kiintolevy on tunnistettu oikein ja valmiina uuden käyttöjärjestelmän asennukseen. Kannettavan tietokoneen käyttöopas 25

26 Self Monitoring ja Reporting Technology S.M.A.R.T.-tekniikka (Self Monitoring and Reporting Technology) tarkistaa kiintolevyn POST-testin aikana ja antaa varoituksen, jos kiintolevy tarvitsee huoltoa. Jos käynnistyksen aikana tulee jokin kriittinen kiintolevyvaroitus, ota tiedoistasi välittömästi varmuuskopio ja käynnistä Windowsin levyntarkistusohjelma. Windowsin levyn tarkastusohjelman suorittamiseksi: napsauta Käynnistä > valitse Tietokone > napsauta hiiren oikealla painikkeella kovalevyn kuvaketta > valitse Ominaisuudet > napsauta Työkalut -välilehteä > napsauta Tarkasta nyt > napsauta Käynnistä. Voit myös valita Skannaa... sektorit tehokkaampaa skannausta ja korjausta varten, mutta prosessi käy hitaammin. TÄRKEÄÄ! Jos varoitus tulee käynnistyksen aikana vielä levyntarkistuksen jälkeen, kannettava tulisi viedä huoltoon. Jatkettu käyttö voi aiheuttaa tietojen häviämistä. 26 Kannettavan tietokoneen käyttöopas

27 Akun virran tarkistaminen Akkujärjestelmä käyttää Smart Battery -standardia Windowsympäristössä, mikä mahdollistaa akun kertovan tarkasti jäljellä olevan varausprosentin. Täyteen ladattu akku tarjoaa kannettavalle muutaman tunnin käyttövirtaa. Todellinen lukema muuttuu sen mukaan, miten järjestelmä käyttää virransäästöominaisuuksia, miten työskentelet, millainen prosessori on, paljonko muistia on ja minkä kokoinen näyttöpaneeli on. Tässä kuvatut ruutukaapparit ovat vain esimerkkejä ja saattavat poiketa omasta järjestelmästäsi. Saat varoituksen, kun akun virta on vähentynyt. Jos jätä varoitukset huomiotta, Kannettava siirtyy lopulta keskeytystilaan (Windows-oletuksessa STR). Napsauta hiiren oikealla painikkeella akku-kuvaketta Osoitin akku-kuvakkeen päälle ilman virtaadapteria. Napsauta akku-kuvaketta hiiren vasemmalla painikkeella Osoitin akku-kuvakkeen päällä virta-adapterin kanssa. VAROITUS! Muistiin tallentaminen (Suspend-to-RAM, STR) ei kestä kauan kun akun virta on lopussa. Levylle tallentaminen (Suspend-to-Disk, STD) ei ole sama kuin virran katkaisu. STD vaatii pienen määrän virtaa ja epäonnistuu, jos virtaa ei ole saatavilla akun täydellisen tyhjenemisen vuoksi tai jos virtaa ei ole lainkaan (esimerkiksi sekä muuntaja että akku on poistettu). Kannettavan tietokoneen käyttöopas 27

28 Akun lataaminen Ennen kuin käytät kannettavaa tien päällä, akku tulee ladata. Akku alkaa latautua heti kun kannettava kytketään ulkoiseen virtalähteeseen muuntajan avulla. Lataa akku täyteen ennen ensimmäistä käyttöä. Uusi akku tulee ladata kokonaan ennen kuin kannettava irrotetaan ulkoisesta virtalähteestä. Akun latautuminen täyteen kestää muutaman tunnin kun kannettava on pois päältä, ja saattaa viedä kaksi kertaa niin kauan kun kannettava on päällä. Akun latausvalo sammuu kun akku on latautunut. Akku aloittaa latautumisen, kun akussa jäljellä oleva lataus laskee 95%:n alle. Tämä estää akun usein toistuvan latautumisen. Harvemmat latausjaksot pidentävät akun käyttöikää. Akun lataus loppuu jos lämpötila on liian korkea tai akun jännite liian korkea. VAROITUS! Älä säilytä akkua lataamattomana. Akun lataus purkautuu vähitellen. Jos akkua ei käytetä, se on ladattava kolmen kuukauden välein toimintakunnon säilyttämiseksi, jotta akku latautuisi jatkossakin. 28 Kannettavan tietokoneen käyttöopas

29 Virranhallinta-asetukset Virtakytkin kääntää kannettavan virran PÄÄLLE ja POIS tai panee kannettavan lepotilaan tai -tiloihin. Virtakytkimen todellinen toiminta voidaan mukauttaa Windows >Windows ohjauspaneeli > Virranhallintaasetukset. Muille valinnoille, kuten Vaihda käyttäjä, Käynnistä uudelleen, Lepotila, tai Sammuta, napsauta nuolenpäätä lukitsemiskuvakkeen vierssä. Uudelleenkäynnistäminen Kun muutoksia on tehty käyttöjärjestelmään, kone saatetaan pyytää käynnistämään uudelleen. Jotkin asennusprosessit tarjoavat mahdollisuuden käynnistää uudelleen automaattisesti. Käynnistä järjestelmä uudelleen manuaalisesti valitsemalla Käynnistä uudelleen. TÄRKEÄÄ! Voit suojella kiintolevyä odottamalla vähintään 5 sekuntia kannettavan sammuttamisen jälkeen ennen kuin kytket sen takaisin päälle. Kannettavan tietokoneen käyttöopas 29

30 Hämäsammutus Jos käyttöjärjestelmäsi ei pysty kunnolla sammumaan tai käynnistymään uudelleen, on kaksi muuta tapaa sammuttaa kannettava: Pidä virtapainiketta pohjassa yli 4 sekuntia. TÄRKEÄÄ! Älä käytä hätäsammutusta kun tietoja tallennetaan, sillä se voi aiheuttaa tietojen häviämisen tai tuhoutumisen. 30 Kannettavan tietokoneen käyttöopas

31 Virranhallintatilat Kannettavassa on useita automaattisia tai säädettäviä virransäästöominaisuuksia, joita voit käyttää akun keston maksimoimiseksi ja vähentää kokonaiskäyttökustannuksia. Voit hallita joitakin näistä ominaisuuksista BIOS-asetusten virtavalikosta. ACPI-virranhallintaasetukset tehdään käyttöjärjestelmän kautta. Virranhallintaominaisuudet on suunniteltu säästämään niin paljon sähköä kuin mahdollista laittamalla osat vähän virtaa käyttävään tilaan niin usein kuin mahdollista, mutta kuitenkin niin, että ne toimivat tarvittaessa täydellä teholla. Lepotila ja Horrostila Virranhallinnan asetukset voidaan löytää Windows > Ohjauspaneeli > Virtavalinnat. Järjestelmäasetuksissa voit määrittää Lepotila/Horrostila tai Sammuta näyttöpaneelin sulkemiseksi tai virta-painikkeen painamiseksi. Lepotila ja Horrostila säästää virtaa, kun kannettava PC ei ole käytössä kääntämällä tietyt komponentit pois päältä. Kun jatkat työtäsi, viimeisin tilanteesi (kuten puoliväliin vieritetty asiakirja tai puoliksi kirjoitettu sähköposti) tulevat takaisin näkyviin kuin et olisi koskaan poistunutkaan. Sammutus sulkee kaikki ohjelmat ja kysyy, haluatko tallentaa työsi, jos jotain ei ole tallennettu. Kannettavan tietokoneen käyttöopas 31

32 Lepotila on sama kuin muistiin tallennus (Suspend-to-RAM, STR). Tämä toiminta tallentaa nykyiset tietosi ja tilasi muistiin, ja monet osat kytketään pois päältä. Koska RAM-muisti on epävakaata, tietojen säilyttäminen (päivittäminen) vaatii virtaa. Napsauta Windows -painiketta ja nuolenpäätä lukkokuvakkeen vieressä tämän valinnan näkemiseksi. Voit myös käyttää näppäimistön pikanäppäintä [Fn F1] tämän tilan aktivoimiseksi. Palauta painamalla mitä tahansa näppäimistön näppäintä paitsi [Fn]. (HUOMAUTUS: Virta-ilmaisin vilkkuu tässä tilassa.) Horrostila on sama kuin levylle tallennus (Suspend-to-Disk, STD) ja se tallentaa nykyiset tietosi ja tilasi kiintolevylle. Kun näin tehdään, RAM-muistia ei tarvitse ajoittain päivittää ja virrankulutusta voidaan selvästi vähentää, mutta ei kokonaan poistaa, sillä jotkin herätysosat, kuten verkkokortti, vaativat yhä virtaa. Horrostila säästää enemmän virtaa kuin Lepotila. Napsauta Windows -painiketta ja nuolenpäätä lukkokuvakkeen vieressä tämän valinnan näkemiseksi. Palauta virtapainiketta painamalla. (HUOMAUTUS: Virta-ilmaisin on sammuneena tässä tilassa.) Lämmön virranhallinta Kannettavan lämpötilan hallintaan on kolme virranhallintakeinoa. Käyttäjä ei voi säätää näitä virranhallintakeinoja, mutta ne tulisi tuntea siltä varalta, että kannettava menisi johonkin näistä tiloista. Seuraavat lämpötilat viittaavat rungon lämpötilaan, eivät prosessorin. Tuuletin menee päälle aktiivista jäähdytystä varten kun lämpötila saavuttaa turvallisen ylärajan. Prosessorin nopeus hidastuu passiivista jäähdytystä varten kun lämpötila ylittää turvallisen ylärajan. Järjestelmä sammuu kriittistä jäähdytystä varten kun lämpötila ylittää turvallisen maksimiylärajan. 32 Kannettavan tietokoneen käyttöopas

33 Erityisnäppäinten toiminnot Värilliset pikanäppäimet (tietyissä malleissa) Seuraavassa kerrotaan kannettavan näppäimistön värillisistä pikanäppäimistä. Värillisiä komentoja voi käyttää vain painamalla ensin pohjaan toimintonäppäimen ja sitten painamalla näppäintä, jossa on värikomento. Pikanäppäinten sijainnit voivat muuttua mallin mukaan, mutta toimintojen pitäisi olla samat. Seuraa kuvakkeita funktionäppäinten sijaan. Z Z -kuvake (F1): Asettaa kannettavan pientehotilaan (joko Tallenna muistiin tai Tallenna levylle sen mukaan, mikä on unipainikkeen asetuksena virranhallintaasetuksissa). Radiotorni (F2): Vain langattomat mallit: Kytkee päälle sisäisen langattoman verkkoyhteyden tai Bluetoothin (tietyillä malleilla) sekä kuvaruutunäytön. Kun verkko on päällä, vastaava langattoman verkon merkkivalo syttyy. Windows vaatii ohjelmistoasetuksia langattoman verkon tai Bluetoothin käyttöä varten. Auringonlaskukuvake (F5): Vähentää näytön kirkkautta. Auringonnousukuvake (F6): Lisää näytön kirkkautta. LCD-kuvake (F7): Kytkee näyttöpaneelin päälle tai pois. Venyttää myös näyttöalueen (tietyillä malleilla) täyttämään koko näytön, kun käytetään pieniresoluutioista tilaa. Kannettavan tietokoneen käyttöopas 33

34 LCD/näyttö-kuvake (F8): Vaihtaa kannettavan LCDnäytön ja ulkoisen näytön välillä tässä järjestyksessä: Vain LCD -> External Monitor (Vain CRT, ulkoinen näyttö) -> LCD + CRT-kopio -> LCD + CRT-laajennus. (Tämä toiminto ei toimi 256-värisessä tilassa, laita enemmän värejä käyttöön näytön asetuksista.) HUOMAUTUS: Ulkoinen näyttömonitori täytyy liittää ennen käynnistämistä. Ylirastitettu tasohiiri (F9) (tietyissä malleissa): LUKITSEE (poistaa käytöstä) sisäänrakennetun tasohiiren ja AVAA (palauttaa käyttöön) tasohiiren lukituksen. Tasohiiren lukitseminen estää kursorin tahattoman liikkumisen kirjoitettaessa ja toimii parhaiten erillistä osoitinlaitetta, esimerkiksi hiirtä, käytettäessä. HUOMAUTUS: Tietyissä malleissa on ilmaisin, joka syttyy, kun kosketusalusta on AUKI (käytössä) ja sammuu, kun kosketusalusta on LUKITTU (pois käytöstä) Kaiutin-kuvakkeet (F10): Kytkee kaiuttimet päälle tai pois (vain Windowsissa). Kaiutin alas -kuvake (F11): Vähentää kaiuttimen äänenvoimakkuutta (vain Windowsissa). Kaiutin ylös -kuvake (F12): Lisää kaiuttimen äänenvoimakkuutta (vain Windowsissa) Num Lk (Ins): Kytkee numeronäppäimistön (numerolukon) päälle ja pois. Mahdollistaa suuremman osan näppäimistöä käyttämisen numerojen syöttämiseen. (tietyissä malleissa) Scr Lk (Del): Kytkee Scroll Lock -toiminnon päälle tai pois. Mahdollistaa suuremman osan näppäimistöä käyttämisen solunavigaatioon. (tietyissä malleissa) 34 Kannettavan tietokoneen käyttöopas

35 Power4Gear Hybrid (Fn+Space Bar): Tämä näppäin vaihtokytkee virransäästöt eri virransäästötilojen välillä. Virransäästötilat ohjaavat kannettavassa PC:ssä monia ominaisuuksia suorituskyvyn maksimoimiseksi suhteessa akun kestoaikaan. Käyttämällä virta-adapteria tai poistamalla sen vaihdetaan automaattisesti järjestelmää AC-tilan ja akkutilan välillä. Voit nähdä nykyisen tilan onscreen-näytön (OSD) kautta. Fn+Enter: (laajennettu näppäimistö): Vaihtokytkee Laskimen. (tietyissä malleissa) Microsoft Windows-näppäimet Näppäimistössä on kaksi erityistä Windows-painiketta alla olevan kuvauksen mukaisesti. Näppäin, jossa on Windows-logo, aktivoi Windowstyöpöydän vasemmassa alakulmassa olevan Käynnistävalikon. Toinen näppäin, joka näyttää Windows-valikolta pienen osoittimen kanssa, aktivoi ominaisuudet-valikon ja vastaa hiiren oikean painikkeen painamista Windows-kohteen päällä. Kannettavan tietokoneen käyttöopas 35

36 Multimediaohjausnäppäimet Multimediaohjausnäppäinten avulla voit hallita multimediasovellusta helposti. Kannettava:n multimediaohjausnäppäinten käyttö on esitelty alla. Jotkut ohjausnäppäimien toiminnot saattavat olla erilaiset kannettavan PC:n mallista riippuen. Voit hallita CD-toimintoja käyttämällä [Fn]-näppäintä yhdessä nuolinäppäinten kanssa. CD Toisto/Tauko Kun CD-levy on pysäytetty, aloittaa CD-soiton. Kun CD-levyä toistetaan, aittaa CD-soiton tauolle CD Pysäytys Kun CD-levyä toistetaan: Pysäyttää CD-soiton. CD hyppää edelliseen raitaan (takaisinsiirtyminen) Hyppää previous (edelliseen) ääniraitaan/elokuvan kappaleeseen CD:n toiston aikana. CD hyppää seuraavaan raitaan (eteenpäinsiirtyminen) Hyppää next (seuraavaan) ääniraitaan/elokuvan kappaleeseen CD:n toiston aikana. 36 Kannettavan tietokoneen käyttöopas

37 4 Kannettavan käyttö

38 Osoitinlaite Kannettavan sisäänrakennettu kosketuslevy on osoitinlaite, joka on täysin yhteensopiva kaikkien kaksi-/kolminappisten ja rullalla varustettujen PS/2-hiirten kanssa. Kosketuslevy tunnistaa painamisen eikä siinä ole liikkuvia osia, joten mekaanisia vikoja voidaan välttää. Laiteohjain vaaditaan silti joiden ohjelmistojen kanssa toimimiseen. Osoitin Liike Oikean napin napsautus Vasemman napin napsautus TÄRKEÄÄ! Älä käytä mitään esineitä sormien sijaan kosketuslevyn käyttöön tai muuten kosketuslevyn pinta voi vaurioitua. 38 Kannettavan tietokoneen käyttöopas

39 Kosketuslevyn käyttö Kosketuslevyn käyttöön ei tarvita kuin hieman painetta sormenpäästä. Koska kosketuslevy käyttää elektrostaattista tunnistusta, esineitä ei voida käyttää sormien sijaan. Kosketuslevyn päätoiminto on liikuttaa osoitinta ja valita ruudulla näkyviä kohteita sormenpäillä tavallisen työpöytähiiren sijaan. Seuraavat kuvat osoittavat kosketuslevyn oikeaa käyttöä. Osoittimen liikutus Aseta sormi kosketuslevyn keskelle ja liu uta siihen suuntaan, mihin haluat liikuttaa osoitinta. Liu uta sormea vasemmalle Liu uta sormea eteenpäin Liu uta sormea oikealle Liu uta sormea taaksepäin Kannettavan tietokoneen käyttöopas 39

40 Kosketuslevyn käytön kuvitus Napsautus/Napautus - Kun osoitin on kohteen päällä, napsauta vasenta painiketta tai kosketa sormenpäälläsi kevyesti kosketuslevyä ja pidä sormi kosketuslevyllä, kunnes kohde on valittu. Valittu kohde muuttaa väriä. Seuraavat kaksi esimerkkiä tuottavat saman tuloksen. Napsautus Napautus Paina vasenta osoitinpainiketta ja vapauta se. Kevyesti mutta nopeasti napauta kosketuslevyä. Kaksoisnapsautus/Kaksoisnapautus - Tämä on tavallinen tapa käynnistää ohjelma suoraan vastaavasta kuvakkeesta. Liikuta osoitin halutun kuvakkeen päälle, napsauta vasenta painiketta tai napauta kosketuslevyä kahdesti nopeasti peräkkäin, ja järjestelmä käynnistää vastaavan ohjelman. Jos napsautusten tai napautusten väli on liian pitkä, toimintoa ei suoriteta. Voit säätää kaksoisnapsautuksen nopeuden Windowsin Ohjauspaneelin kohdasta Hiiri. Seuraavat kaksi esimerkkiä tuottavat saman tuloksen. Kaksoisnapautus Kaksoisnapsautus Paina vasenta painiketta kahdesti ja vapauta se. Kevyesti mutta nopeasti napauta kosketuslevyä kahdesti. 40 Kannettavan tietokoneen käyttöopas

41 Vetäminen - Vedä tarkoittaa kohteen poimimista ja sijoittamista minne tahansa ruudulle. Voit liikuttaa osoittimen halutun kohteen päälle ja liikuttaa sen haluttuun paikkaan samalla kun pidät vasemman painikkeen pohjassa, ja irrottamalla sitten painikkeen. Tai voit yksinkertaisesti kaksoisnapauttaa kohdettaa ja pitää pohjassa samalla kun vedät kohteen sormenpäälläsi. Seuraavat esimerkit tuottavat saman tuloksen. Vetämis-napsautus Vetämis-napautus Pidä vasen painike pohjassa ja liikuta sormea kosketuslevyllä. Napauta kosketuslevyä kahdesti kevyesti ja liu uta sormea kosketuslevyllä toisen napautuksen aikana. Kahden sormen vieritys - Käytä kahta sormenkärkeä liikkumiseen ylös/alas/vasen/oikea -suuntaan kosketusalustalla vierittääksesi ikkunaa ylös/alas/vasen/oikea -suuntaan. Jos näyttöikkuna sisältää useita ali-ikkunoita, siirrä kohdistin tuohon ruutuun ennen vierittämistä. Vierittäminen pystysuuntaan Vierittäminen vaakasuuntaan Kannettavan tietokoneen käyttöopas 41

42 Kahden sormen napautus - Napauta kosketuslevyä kahdella sormella. Tämä toiminto vastaa hiiren vieritysrullan painamista. Kolmen sormen napauttaminen - Käytä kolmea sormea kosketusalustan napauttamiseen. Tämä toimenpide jäljittelee hiiren oikean painikkeen napsautustoimintoa. 42 Kannettavan tietokoneen käyttöopas

43 Kosketuslevyn kunnossapito Kosketuslevyssä on paineentunnistin. Jos siitä ei pidetä oikein huolta, se voi helposti vahingoittua. Ota huomioon seuraavat varotoimenpiteet. Varmista, ettei kosketuslevy joudu kosketuksiin lian, nesteiden tai rasvan kanssa. Älä kosketa kosketuslevyä, jos sormesi ovat likaiset tai märät. Älä pidä painavia esineitä kosketuslevyn tai sen painikkeiden päällä. Älä naarmuta kosketuslevyä kynsilläsi tai muilla kovilla esineillä. Kosketuslevy reagoi liikkeeseen, ei voimaan. Ei ole tarvetta napauttaa pintaa kovaa. Liian kova napautus ei lisää kosketuslevyn vastaanottavuutta. Kosketuslevy vastaa parhaiten kevyeen paineeseen. Kannettavan tietokoneen käyttöopas 43

44 Muistikortin lukija Tavallisesti tarvitsee ostaa erikseen PCMCIA-muistikortinlukija, jos haluaa käyttää muistikorttia esimerkiksi digikamerasta, MP3-soittimesta, kännykästä tai kämmentietokoneesta. Tässä kannettavassa PC:ssä on yksittäinen sisäänrakennettu muistikortinlukija, joka voi käyttää monia flash-muistikortteja kuten alla olevassa esimerkissä näytetään. Sisäänrakennettu musitikortinlukija ei ole ainoastaan kätevä vaan myös nopeampi kuin suurin osa muista muistikortinlukijoista, koska se käyttää laajakaistaista PCI-väylää. TÄRKEÄÄ! Flash-muistikortin yhteensopivuus vaihtelee kannettavan PC:n mallista ja flash-muistikortin spesifikaatiosta riippuen. Flash-muistikortin spesifikaatiot vaihtelevat yhtenään, näin ollen yhteensopivuus voi muuttua ilman varoitusta. SD Todellinen Flash-muistin korttipaikan sijainti vaihtelee mallin mukaan. Katso edellisestä luvusta, missä Flash-muistin korttipaikka sijaitsee. TÄRKEÄÄ! Älä koskaan poista korttia tietojen lukemisen, kopioimisen, alustamisen tai poistamisen aikana tai heti sen jälkeen, sillä muuten tietoja voi kadota. VAROITUS! Datan menetyksen estämiseksi käytä Windows Safely Remove Hardware and Eject Media tehtäväpalkilla ennen flash-muistikortin poistamista. 44 Kannettavan tietokoneen käyttöopas

45 Yhteydet Sisäänrakennettua modeemia ja verkkoa ei voi asentaa myöhemmin päivityksinä. Ostamisen jälkeen modeemi ja/tai verkko voidaan asentaa PC-korttina (PCMCIA). Verkkoyhteys Kytke verkkokaapeli, jossa on RJ-45-liittimet molemmissa päissä, kannettavan verkkoporttiin ja toinen pää keskittimeen tai kytkimeen. 100 BASE-TX/1000 BASE-T -nopeuksia varten verkkokaapelin tulee olla kategorian 5 tai paremman (ei kategoria 3) kierretty parikaapeli. Jos aiot käyttää nopeutta 100/1000 Mb/s, koneen tulee olla kytkettynä 100 BASE-TX/1000 BASE-T -keskittimeen (ei BASE- T4-keskittimeen). 10 Base-T:tä varten käytä kategorian 3, 4 tai 5 kierrettyä parikaapelia. Kannettavassa on 10/100 Mb/s Full- Duplex -tuki, mutta se vaatii yhteyden verkkokytkimeen, jossa on duplex päällä. Ohjelmisto käyttää oletuksena nopeinta asetusta, joten käyttäjän ei tarvitse tehdä mitään. Kaikki mallit eivät tue 1000BASE-T:tä (tai Gigabitiä). Kannettavan tietokoneen käyttöopas 45

46 Kierretty parikaapeli Kaapelia, jota käytetään Ethernet-kortin yhdistämiseen isäntään (yleensä keskitin tai kytkin), kutsutaan kierretyksi Ethernetparikaapeliksi. Liittimiä kutsutaan RJ-45-liittimiksi, jotka eivät ole yhteensopivia RJ-11-puhelinliittimien kanssa. Jos kaksi tietokonetta kytketään yhteen ilman, että välissä on keskitin, verkkokaapelin tulee olla ristiinkytketty (FastEthernet-malli). (Gigabit-mallit tukevat automaattista ohitusta, joten LAN-ohituskaapeli on valinnainen.) Esimerkki kannettavasta yhdistettynä verkkokeskittimeen tai kytkimeen sisäänrakennetun Ethernet-ohjaimen käyttöä varten. Verkkokaapeli RJ-45-liittimillä Verkkokeskitin tai -kytkin Todellinen LAN-portin sijainti vaihtelee mallin mukaan. Katso edellisestä luvusta, missä LAN-portti sijaitsee. 46 Kannettavan tietokoneen käyttöopas

47 Langaton LAN-yhteys (tietyissä malleissa) Valinnainen, sisäänrakennettu langaton LAN on helppokäyttöinen langaton Ethernet-sovitin. Langattoman LAN:n (WLAN) IEEE standardia käyttävä valinnainen, sisäänrakennettu langaton LAN pystyy siirtämään dataa nopeasti DSSS-suorasekvensoinnin ja OFDMmodulointitekniikan avulla 2,4G Hz/5 GHz taajuuksilla. Valinnainen sisäänrakennettu langaton LAN on alaspäin yhteensopiva aiempien IEEE standardien kanssa ja mahdollistaa näin langattomien LAN-standardien saumattoman liitännän. Valinnainen sisäänrakennettu langaton LAN on asiakassovitin, joka tukee infrastruktuuri- ja ad hoc tiloja ja tarjoaa näin joustavuutta nykyisiin ja tuleviin langattomiin verkkolaitteistoihisi jopa 40 metrin etäisyyksissä asiakkaan ja yhteyspisteen välillä. Langattoman viestinnän turvallisuuden varmistamiseksi valinnaisessa sisäänrakennetussa langattomassa LAN:ssa on 64-bittinen/128-bittinen WEP-salaus ja Wi-Fi-ominaisuudet (WPA). Suojaussyistä ÄLÄ liitä suojaamattomaan verkkoon. Muussa tapauksessa salaamattomat tiedot saattavat näkyä muille verkon käyttäjille. Kannettavan tietokoneen käyttöopas 47

48 Ad hoc tila Ad hoc tilan avulla voit yhdistää Kannettavan:n muihin langattomiin laitteisiin. Kyseisessä langattomassa ympäristössä ei tarvita yhteyspistettä. (Kaikkiin laitteisiin on asennettava valinnaiset langattomat LANsovittimet.) Notebook PC Desktop PC PDA Infrastruktuuritila Infrastruktuuritilan avulla kannettavan sekä muita langattomia laitteita voi liittää Access Pointin luomiin langattomiin verkkoihin (myydään erikseen), jotka tarjoavat langattomille asiakkaille keskusyhteyden viestintään toistensa tai lankaverkon kanssa. (Kaikkiin laitteisiin on asennettava valinnaiset langattomat LANsovittimet.) Notebook PC Desktop PC Access Point PDA 48 Kannettavan tietokoneen käyttöopas

49 Windows langattoman verkon liitäntä Liittäminen verkkoon 1. Kytke Päälle Langaton kytkin, jos se tarvitaan malliasi varten (katso kytkimet Osassa 3). 2. Paina [FN+F2] jatkuvasti kunnes wireless LAN -kuvake ja Bluetooth - kuvake näytetään. Tai kaksoisnapsauta Langaton konsoli -kuvaketta Windowsin ilmoitusalueella ja valitse wireless LAN -kuvake. 3. Napsauta Windows -ilmaisinalueelta langattoman verkon kuvaketta, jossa on oranssi tähti. 4. Valitse verkkoluettelosta verkko, johon haluat yhdistää ja napsauta Yhdistä. Jos et löydä haluttua tukiasemaa, päivitä ja hae luettelo uudelleen napsauttamalla Päivitä -kuvaketta oikeasta yläkulmasta. Kannettavan tietokoneen käyttöopas 49

50 5. Yhdistettäessä ohjelma voi kysyä salasanaa. 6. Kun yhteys on muodostettu, se näkyy luettelossa. 7. Langattoman verkkoyhteyden kuvake näkyy käyttöjärjestelmän tehtäväpalkissa. Ylivedetty langattoman verkon kuvake tulee näkyviin, kun otat WLAN-toiminnon pois käytöstä painamalla <Fn> + <F2>. 50 Kannettavan tietokoneen käyttöopas

51 Langaton Bluetooth-liitäntä (tietyissä malleissa) Langatonta Bluetooth-teknologiaa käyttävissä kannettavissa tietokoneissa ei tarvita kaapeleita Bluetooth-laitteiden liitäntään. Examples of Bluetooth-laite-esimerkit eivät ehkä ole kannettavia tietokoneita, pöytätietokoneita, matkapuhelimia ja PDA-laitteita. Jos kannettavassa tietokoneessasi ei ole sisäänrakennettua Bluetooth-tekniikkaa, sinun on liitettävä USB- tai ExpressCard- Bluetooth-moduuli voidaksesi käyttää Bluetoothia. Bluetooth-matkapuhelimet Voit liittää matkapuhelimesi langattomasti. Riippuen matkapuhelimesi ominaisuuksista voit siirtää puhelinluettelotietoja, valokuvia, äänitiedostoja jne. tai käyttämällä sitä modeemina muodostettaessa yhteyttä internetiin. Voit käyttää sitä myös SMS-viestintään. Bluetooth-tietokoneet tai PDA (Personal Digital Assistant) -laitteet Voit liittää langattomasti toisen tietokoneen tai PDA-laitteen ja vaihtaa tiedostaja, jakaa oheislaitteita tai internet-yhteyden tai verkkoyhteydet. Voit myös käyttää langatonta Bluetooth-näppäimistöä tai hiirtä. Bluetooth-laitteen virran kytkeminen ja käynnistäminen Tätä toimenpidettä voi käyttää useimpien Bluetooth-laitteiden lisäämiseen. 1. Kytke Päälle Langaton kytkin, jos se tarvitaan malliasi varten (katso kytkimet Osassa 3). 2. Paina [FN+F2] jatkuvasti kunnes wireless LAN - kuvake ja Bluetooth - kuvake näytetään. Kannettavan tietokoneen käyttöopas 51

52 Tai kaksoisnapsauta Langaton konsoli -kuvaketta Windowsin ilmoitusalueella ja valitse Bluetooth -kuvake. 3. Siirry kohdasta Ohjauspaneeli kohtaan Verkko ja internet > Verkko ja jakamiskeskus ja napsauta sitten Muuta sovitinasetuksia -painiketta vasemmassa sinisessä ruudussa. 4. Napsauta hiiren oikealla painikkeella Bluetoothverkkoyhteys painiketta ja valitse Näytä Bluetoothverkkolaitteet. 5. Hae uusia laitteita napsauttamalla Lisää laite. 52 Kannettavan tietokoneen käyttöopas

53 6. Valitse luettelosta Bluetoothlaite ja napsauta Seuraava -painiketta. 7. Anna laitteen Bluetoothsuojauskoodi ja aloita laiteparin muodostus. 8. Parinmuodostussuhde on nyt rakennettu. Päätä asetus napsauttamalla Sulje - painiketta. Kannettavan tietokoneen käyttöopas 53

54 TPM-moduuli (tietyissä malleissa) TPM-moduuli (Trusted Platform Module) on järjestelmälaitteessa oleva turvalaite, jossa on tietokonekäyttöiset salausavaimet. Se on laitteistoon perustuva ratkaisu, joka torjuu hakkereiden hyökkäykset salasanojen kaappaamiseksi ja arkaluontoisen datan salausavainten saamiseksi. TPM:n ansiosta PC:llä tai kannettavalla tietokoneella voi käyttää sovelluksia turvallisemmin, ja käyttö ja viestintä on luotettavampaa. TPM:n turvaominaisuuksia tukevat kunkin TPM:n seuraavat salausominaisuudet: hajakoodaus, satunnainen numeroluonti, epäsymmetrinen avainluonti ja epäsymmetrinen salaus/ salauksenpurku. Kunkin yksittäisen tietokonejärjestelmän kussakin yksittäisessä TPM:ssä on ainutlaatuinen allekirjoitus, joka luodaan piinvalmistusprosessissa ja lisää entisestään luotettavuutta/ turvallisuutta. Jokaisella yksittäisellä TPM:llä on oltava omistaja, ennen kuin sitä voidaan käyttää turvalaitteena. TPM-sovellukset TPM:ää voivat käyttää kaikki asiakkaat, jotka haluavat tietokonejärjestelmäänsä ylimääräisen suojauksen. Ylimääräiseen turvaohjelmistopakettiin liitettynä TPM tarjoaa kokonaisvaltaisen turvajärjestelmän ja suojaa tiedostoja ja sähköpostia/yksityisyyttä. TPM tarjoaa suojauksen, joka on tehokkaampi kuin järjestelmän BIOS-koodissa, käyttöjärjestelmässä tai muissa ei-tpm-sovelluksissa. TPM:n oletusarvo on pois käytöstä. Aktivoi se BIOSalkuasetuksilla. 54 Kannettavan tietokoneen käyttöopas

55 TPM-turvallisuuden ottaminen käyttöön Anna BIOS-asetus (paina [F2] järjestelmän käynnistyksessä). Aseta TPM Support (TMP-tuki) tilaan [Enable] (Ota käyttöön) kohdassa BIOS setup (Bios-asetus) Advanced (Lisäasetukset) > Trusted Computing (Luotettava tietojenkäsittely). Tärkeää: Käytä TPM-sovelluksesi Palautus - tai Siirto -toimintoa varmistaaksesi TPM-turvadatasi. Kannettavan tietokoneen käyttöopas 55

56 TPM-turvallisuustietojen tyhjentäminen Kun TPM State (TMP-tila) on asetettu tilaan [Enabled] (Otettu käyttöön), näkyviin tulee Pending TPM Operation (Odottava TMPtoiminto). Aseta tämä kohde tilaan [TPM Clear] (Tyhjennä TMP) tyhjentääksesi kaikki TMP:n suojaamat tiedot tai tilaan [None] (Ei mitään) hylätäksesi valinnan. Tärkeää: Käytön tulisi rutiininomaisesti varmistaa TPMvarmistetut tiedot. 56 Kannettavan tietokoneen käyttöopas

57 USB-laturi+ USB-laturi+:lla voi ladata USB-laitteita, jotka ovat yhteensopivia Akun lataus -version 1.1 (BC 1.1) määritysten kanssa olipa kannettava tietokone päällä tai ei. Voit päättää ja asettaa akkukynnyksen latauksen lopettamiseksi tarpeesi mukaan. Sovittimella USB-laturi+ on aina käytettävissä määritetyssä USB 3.0 -portissa, kun kannettava tietokone on liitetty sovittimella. Ilman sovitinta USB-laturi+:n ottaminen käyttöön 1. Napsauta USB-laturi+-kuvaketta ilmoitusalueella ja valitse Asetukset. 2. Napsauta tarpeen mukaan ottaaksesi pikalatauksen käyttöön, kun kannettava tietokone on PÄÄLLÄ tai lepo-/horros/ sammutettu-tilassa. 3. Siirrä liukusäädintä asettaaksesi akun latauskynnyksen pysäyttääksesi USB-laturi+ -toiminnon. Kannettava tietokone lopettaa liitetyn USB-laitteen lataamisen kun akkutaso putoaa alle asettamasi kynnyksen. USB-portti, joka tukee USB-laturi+ -toimintoa ei tue USB-laitteen herätystoimintoa. Jos liitetty laite ylikuumenee, savuaa tai siitä tulee epänormaalia hajua, irrota laite välittömästi. Kannettavan tietokoneen käyttöopas 57

58 58 Kannettavan tietokoneen käyttöopas

59 L Liitteet

60 Käyttöjärjestelmä ja Ohjelmisto Tässä kannettavassa saattaa olla (alueen mukaan) käyttäjän valitsema esiasennettu käyttöjärjestelmä, kuten Microsoft Windows. Valinnat ja kielivalinnat ovat alueen mukaiset. Laitteisto- ja ohjelmistotuen määrä voi olla erilainen asennetun käyttöjärjestelmän mukaan. Muiden käyttöjärjestelmien vakautta ja yhteensopivuutta ei voida taata. Tukiohjelmisto Tämän kannettavan mukana tulee tuki-cd-levy, jossa on BIOS, ohjaimet ja ohjelmat, jotka mahdollistavat laitteiston ominaisuuksien käytön, lisäävät toiminnallisuutta, auttavat käyttämään kannettavaa tai lisäävät toiminnallisuutta, jota käyttöjärjestelmässä eisuoraan ole. Jos tuki-cd-levyn korvaaminen tai päivitykset ovat tarpeen, kysy myyjältä verkkosivuja, joilta voi ladata yksittäisiä ohjelmisto-ohjaimia ja apuohjelmia. Tuki-CD-levyllä on kaikki ohjaimet, apuohjelmat ja ohjelmat kaikille suosituimmille käyttöjärjestelmille, mukaan lukien esiasennetut. Tuki-CD-levyllä ei ole itse käyttöjärjestelmää. Tuki-CD-levy on tarpeellinen vaikka kannettavasi olisi esiasennettu, jotta saisi lisäohjelmistoja, joita ei asenneta osana tehtaan esiasennusta. Palautus-CD-levy on lisävaruste ja se sisältää kopionalkuperäisestä käyttöjärjestelmästä, joka on asennettu kiintolevylle tehtaalla. Palautus-CD-levy tarjoaa perusteellisen palautusratkaisun, joka palauttaa nopeasti kannettavan käyttöjärjestelmän sen alkuperäiseen toimintakuntoon, kunhan kiintolevy on toimiva. Ota yhteys myyjään jos tarvitset sellaisen ratkaisun. Jotkin kannettavan osat ja ominaisuudet eivät välttämättä toimi ennen tiettyjen laiteohjainten tai ohjelmien asentamista. L-2 Kannettavan tietokoneen käyttöopas
