1 Hydrauliset ja mekaaniset hiertokoneet

2 Hydrostaattinen päältäajettava hiertokone Whitemanin hydraulisilla päältä ajettavilla hiertokoneilla on nyt uusi modernimpi ulkonäkö ja myös toimintoja, joita ajaja vaatii hiertokoneelta saavuttaakseen korkean suoritustason. Markkinoiden paras hydraulitekniikka poistaa vaihdelaatikon, kytkinlaitteet ja hihnat luodakseen kaikkien aikojen luotettavimman koneen. Pyöreä terästankin muotoilu parantaa hydrauliaineiden virtausta ja jäähdytystä. Kehyksen muotoilu antaa käyttäjälle eriomaisen näkyvyyden hierrettävälle alueelle. Integroitu astinlauta lisää mukavuutta. Ergonomisesti muotoiltu istuin tukee ajajaa ja vähentää kulumia. Suhteellinen hydraulinen ohjaus tekee reunojen yli ajamisesta helpomman Varustettu helposti poistettavilla paneeleilla, huollon ja ylläpidon helpottamiseksi. Turbomoottori antaa optimaalisen suorituksen samalla kun se vähentää kaksoismoottorin ylläpitokustannuksia. Vakiona 6 valaisinta yöajan sekä sisätyön valaistukseen. Vakio Enduro hierrinlevy kestää 50% kauemmin kuin perinteinen levy. STX-sarja Varustettu sisäänrakennetulla työkalujen ja tarvikkeiden säilytyslaatikolla Elektroninen hydraulinen hierrinlevyjen kulmasäätö samanaikaisesti ohjaussauvalla. STX:llä (kuvassa) on yllämainitut ominaisuudet,jotka ovat Multiquipin hierrinkoneiden tunnusmerkkejä. 3,2 metrin hiertoleveys antaa STX-hiertokoneelle maksimaalisen peittokyvyn, samalla kun se tekee mehdolliseksi tuottaa ylivoimaisen tasaista lattiaa. Tupla-kuusisiipiset lavat saavat voimansa 60 HV John Deere turbodieselmoottorista, jossa on suorituskykyä vaatisiin työskentelyolosuhteisiin. Kuusisiipinen lapa Vain kolmemetrisissä STX Hydrostaattisissa päältäajettavissa hierrinkoneissa Saavuttaa 33% enemmän siipikontaktia jolla päästään nopeampaan ja tasaisempaan lopputulokseen. Antaa erinomaisen hallinnan ja ohjaamisen Hyvä tasapaino ja painojakautuma vähentää hierrinlevyjen ja -siipien kulumista

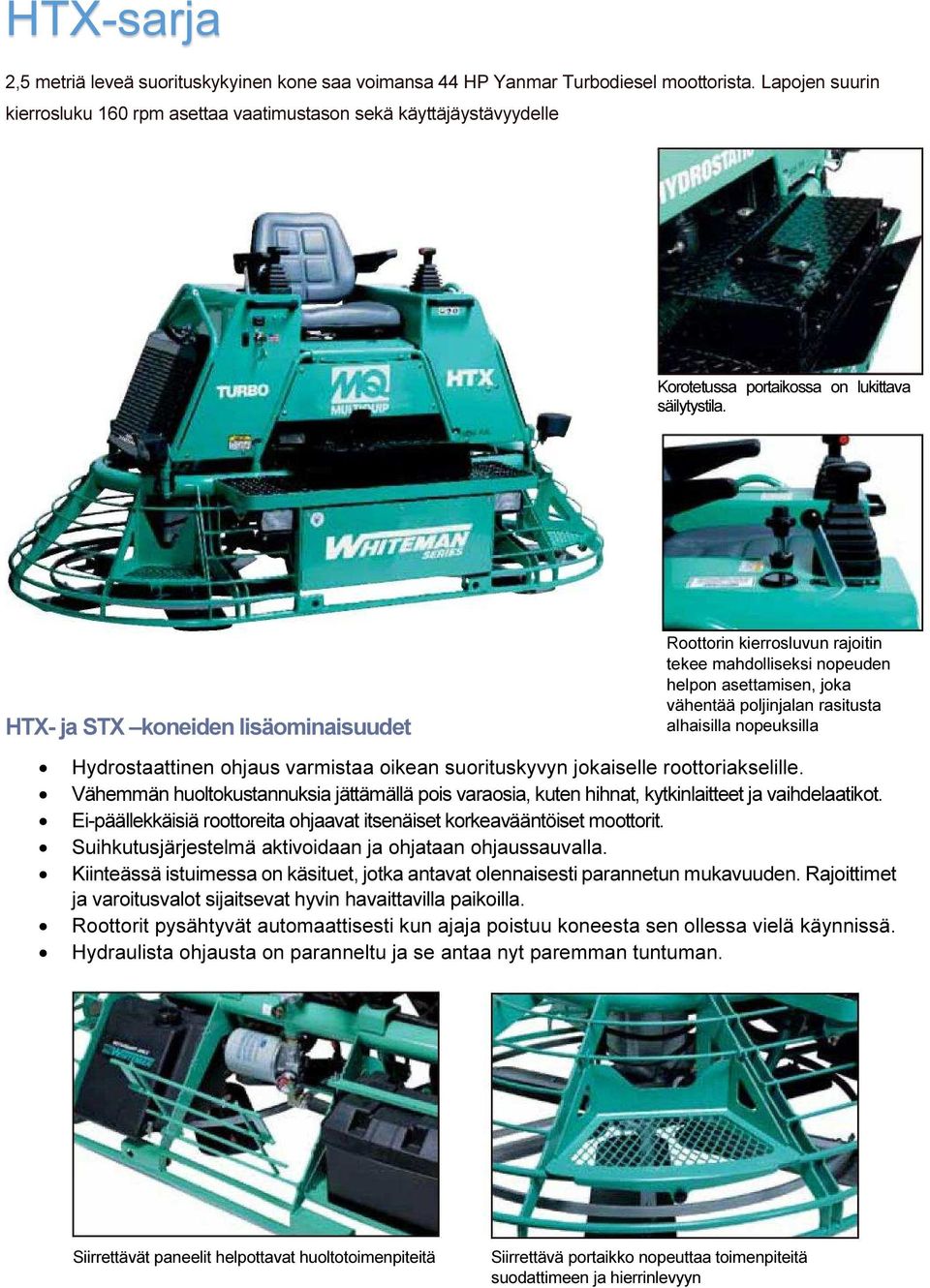

3 HTX-sarja 2,5 metriä leveä suorituskykyinen kone saa voimansa 44 HP Yanmar Turbodiesel moottorista. Lapojen suurin kierrosluku 160 rpm asettaa vaatimustason sekä käyttäjäystävyydelle Korotetussa portaikossa on lukittava säilytystila. HTX- ja STX koneiden lisäominaisuudet Roottorin kierrosluvun rajoitin tekee mahdolliseksi nopeuden helpon asettamisen, joka vähentää poljinjalan rasitusta alhaisilla nopeuksilla Hydrostaattinen ohjaus varmistaa oikean suorituskyvyn jokaiselle roottoriakselille. Vähemmän huoltokustannuksia jättämällä pois varaosia, kuten hihnat, kytkinlaitteet ja vaihdelaatikot. Ei-päällekkäisiä roottoreita ohjaavat itsenäiset korkeavääntöiset moottorit. Suihkutusjärjestelmä aktivoidaan ja ohjataan ohjaussauvalla. Kiinteässä istuimessa on käsituet, jotka antavat olennaisesti parannetun mukavuuden. Rajoittimet ja varoitusvalot sijaitsevat hyvin havaittavilla paikoilla. Roottorit pysähtyvät automaattisesti kun ajaja poistuu koneesta sen ollessa vielä käynnissä. Hydraulista ohjausta on paranneltu ja se antaa nyt paremman tuntuman. Siirrettävät paneelit helpottavat huoltotoimenpiteitä Siirrettävä portaikko nopeuttaa toimenpiteitä suodattimeen ja hierrinlevyyn

4 Hybridi päältäajettava hiertokone Multiquipin hybridi-hierrinkoneet ovat parasta kahdessa maailmassa; mekaanisista hiertokoneista tulevasta siipien hienotunteisuudesta sekä hydraulisesta ohjauksesta, joka tekee koneesta erittäin helposti käsiteltävän. Yhdessä uuden kokoonpantavan huoltomuotoilun,- Multiquip on tulevaisuuden päältäajettava hierrinkone. Ruiskutusjärjestelmä aktivoidaan ja ohjataan ohjaussauvalla Tukeva kehikko on valmistettu kromiteräksestä selvitäkseen käsittelyn ja kuljetuksen rasituksista. Korkean suoritustason moottorit selviytyvät betonihierron aiheuttamasta rasituksesta.. 6kpl 55W Hella Halogenlamput antavat erinomaisen valaistuksen yöaikaan sekä sisätöihin. HHX:llä (kuvassa) on edellämainitus ominaisuudet jotka ovat tyypillisiä kaikille mekaanisille hiertokoneille HHX-SARJA on varustettu vaihdelaatikolla joka selviytyy vaativista olosuhteista ilman ylikuumenemista. Laite saa voimansa 31 HP Vanguard dieselistä,joka saa kahden viisisiipisen roottorin pyörimään 170 kr/min. (Alla) Uusi kokoonpantava huoltotila. Viisisiipinen lapa Saavuttaa 25 % enemmän siipikontaktia, jolla päästään nopeampaan ja tasaisempaan lopputulokseen. Paranneltu käsiteltävyys ja hallinta. Vähentää lautasten ja hierrinlapojen kulumista parennellun tasapainon ja painojakautuman ansiosta

5 Mekaaniset päältäajettavat hiertokoneet Alan tehokkain vaihdelaatikko antaa optimaalisen suoritustason lautashiertoon. Laite on suunniteltu selviytymään ylikuumenemisesta jopa vaikeimmissa työolosuhteissa. Multiquipin mekaaniset päältä ajettavat hiertokoneet ovat markkinoiden kestävimmät ja luotettavimmat Ajaja näkee hierrettävän pinnan koneen rungon läpi. Ruiskutusjärjestelmä aktivoidaan ja ohjataan ohjausauvalla. Tukeva kehikko on valmistettu kromiteräksestä selvitäkseen käsittelyn ja kuljetuksen rasituksista Korkean suoritustason moottorit selviytyvät betonihierron aiheuttamasta rasituksesta. Säänkestävä polttoainetankki ja akkulaatikko on valmistettu polystyleenistä korroosion estämiseksi Moottori on suunniteltu vähentämään huoltoaikaa ja ylläpitoongelmia. Nostorenkaat ovat sisäiset noston tasapainoittamiseksi. Halogenlamput antavat erinomaisen valaistuksen yöaikaan sekä sisätöihin. Rungon muotoilu sallii nopean pääsyn suodattimeen huollon helpottamiseksi HHN:llä (kuvassa) on edellämainitus ominaisuudet jotka ovat tyypillisiä kaikille mekaanisille hiertokoneille HHN-SARJA on varustettu vaihdelaatikolla joka selviytyy vaativista olosuhteista ilman ylikuumenemista. Laite saa voimansa 31 HP Vanguard dieselistä,joka saa kahden viisisiipisen roottorin pyörimään 160 kr/min. Viisisiipinen lapa Vain 2,5 metrin HHN malleihin Saavuttaa 25 % enemmän siipikontaktia, jolla päästään nopeampaan ja tasaisempaan lopputulokseen. Paranneltu käsiteltävyys ja hallinta. Vähentää lautasten ja hierrinlapojen kulumista parennellun tasapainon ja painojakautuman ansiosta

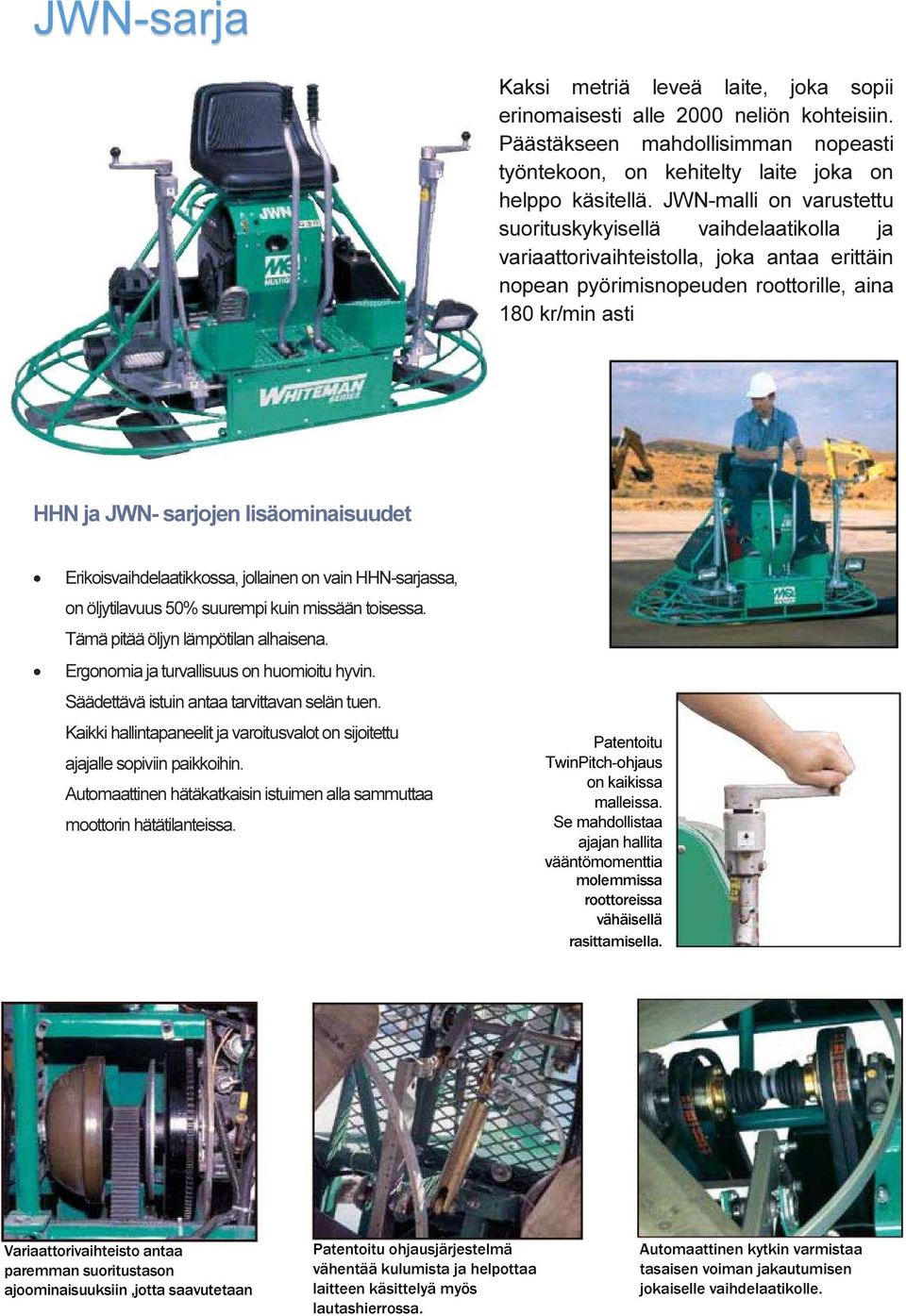

6 JWN-sarja Kaksi metriä leveä laite, joka sopii erinomaisesti alle 2000 neliön kohteisiin. Päästäkseen mahdollisimman nopeasti työntekoon, on kehitelty laite joka on helppo käsitellä. JWN-malli on varustettu suorituskykyisellä vaihdelaatikolla ja variaattorivaihteistolla, joka antaa erittäin nopean pyörimisnopeuden roottorille, aina 180 kr/min asti HHN ja JWN- sarjojen lisäominaisuudet Erikoisvaihdelaatikkossa, jollainen on vain HHN-sarjassa, on öljytilavuus 50% suurempi kuin missään toisessa. Tämä pitää öljyn lämpötilan alhaisena. Ergonomia ja turvallisuus on huomioitu hyvin. Säädettävä istuin antaa tarvittavan selän tuen. Kaikki hallintapaneelit ja varoitusvalot on sijoitettu ajajalle sopiviin paikkoihin. Automaattinen hätäkatkaisin istuimen alla sammuttaa moottorin hätätilanteissa. Patentoitu TwinPitch-ohjaus on kaikissa malleissa. Se mahdollistaa ajajan hallita vääntömomenttia molemmissa roottoreissa vähäisellä rasittamisella. Variaattorivaihteisto antaa paremman suoritustason ajoominaisuuksiin,jotta saavutetaan Patentoitu ohjausjärjestelmä vähentää kulumista ja helpottaa laitteen käsittelyä myös lautashierrossa. Automaattinen kytkin varmistaa tasaisen voiman jakautumisen jokaiselle vaihdelaatikolle.

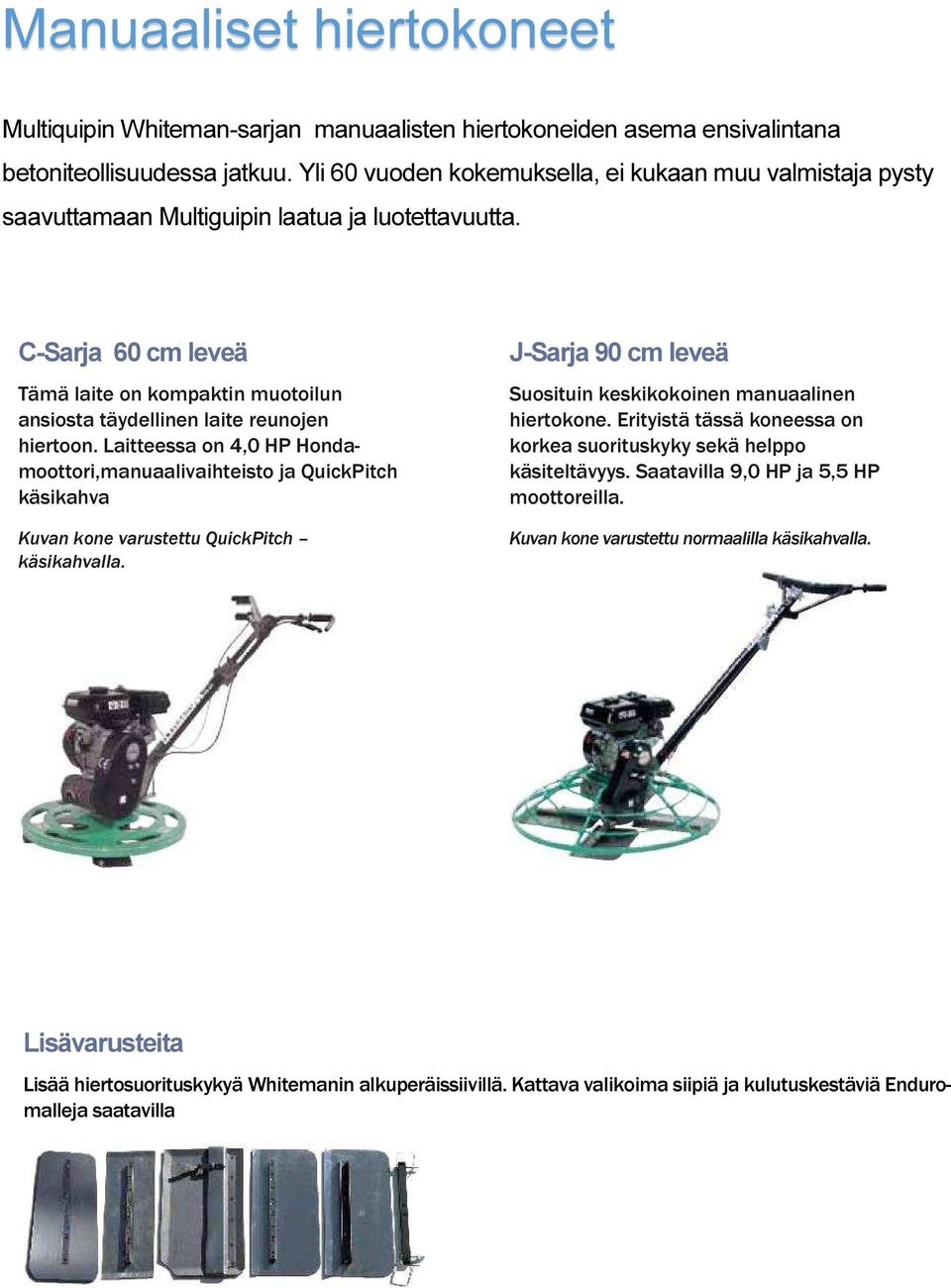

7 Manuaaliset hiertokoneet Multiquipin Whiteman-sarjan manuaalisten hiertokoneiden asema ensivalintana betoniteollisuudessa jatkuu. Yli 60 vuoden kokemuksella, ei kukaan muu valmistaja pysty saavuttamaan Multiguipin laatua ja luotettavuutta. C-Sarja 60 cm leveä Tämä laite on kompaktin muotoilun ansiosta täydellinen laite reunojen hiertoon. Laitteessa on 4,0 HP Hondamoottori,manuaalivaihteisto ja QuickPitch käsikahva Kuvan kone varustettu QuickPitch käsikahvalla. J-Sarja 90 cm leveä Suosituin keskikokoinen manuaalinen hiertokone. Erityistä tässä koneessa on korkea suorituskyky sekä helppo käsiteltävyys. Saatavilla 9,0 HP ja 5,5 HP moottoreilla. Kuvan kone varustettu normaalilla käsikahvalla. Lisävarusteita Lisää hiertosuorituskykyä Whitemanin alkuperäissiivillä. Kattava valikoima siipiä ja kulutuskestäviä Enduromalleja saatavilla

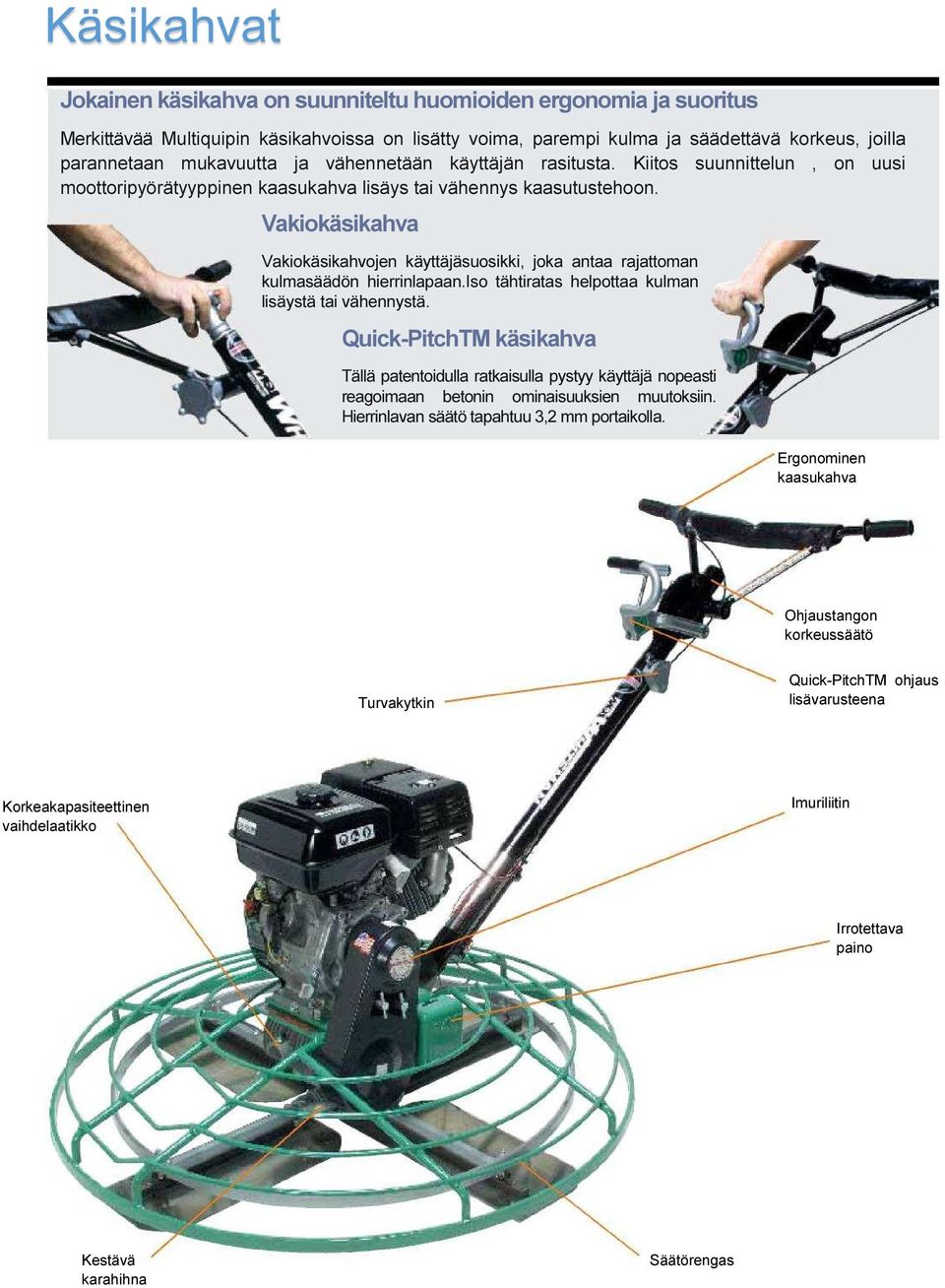

8 Käsikahvat Jokainen käsikahva on suunniteltu huomioiden ergonomia ja suoritus Merkittävää Multiquipin käsikahvoissa on lisätty voima, parempi kulma ja säädettävä korkeus, joilla parannetaan mukavuutta ja vähennetään käyttäjän rasitusta. Kiitos suunnittelun, on uusi moottoripyörätyyppinen kaasukahva lisäys tai vähennys kaasutustehoon. Vakiokäsikahva Vakiokäsikahvojen käyttäjäsuosikki, joka antaa rajattoman kulmasäädön hierrinlapaan.iso tähtiratas helpottaa kulman lisäystä tai vähennystä. Quick-PitchTM käsikahva Tällä patentoidulla ratkaisulla pystyy käyttäjä nopeasti reagoimaan betonin ominaisuuksien muutoksiin. Hierrinlavan säätö tapahtuu 3,2 mm portaikolla. Ergonominen kaasukahva Ohjaustangon korkeussäätö Turvakytkin Quick-PitchTM ohjaus lisävarusteena Korkeakapasiteettinen vaihdelaatikko Imuriliitin Irrotettava paino Kestävä karahihna Säätörengas

9 Hiertolevyt, lautaset ja tarvikkeet Täydellisyys on yksityiskohdissa Multiquip hiertokoneiden lisävarusteet suunnitellaan vankalla kokemuksella. Lautaset Erityissileät vaihtoehdot sekä manuaalisiin että päältäajettaviin Lattian tasaisuus paranee merkittävästi Helpot vaihdot kosteasta kuivaan tilaan soveltuvat pintoihin, jotka kuivuvat liian nopeasti tuomalla kosteutta ja hienoainesta pintaan Hiertolevyt Multiquip-alkuperäislevyt varmistavat, että saat parhaan mahdollisen lopputuloksen Valikoima erilaisia siipiä saatavilla sekä päältäajettaviin että manuaalisiin hiertokoneisiin Siipien vaihto tapahtuu nopeasti ilman työkaluja Enduro-siivet valmistetaan korkeatasoisesta paksusta teräksestä saavutaakseen pitkän käyttöiän EMR3 kuljetusvaunu helpottaa laitteiden siirtos varastossa tai työmaalla. Hiertovarren tulkki Tällä yksinkertaisella työkalulla testataan nopeasti jokaisen hiertovarren paikka. EMR1 Kuljetusvaunua(kuvassa JWN kanssa) käytetään mekaanisen hiertokoneen siirtämiseen varastossa tai työmaalla.

10 Tekniset tiedot Päältäajettavat Malli Moottori Jäähdytys Teho Siipiä /lapa Hihna koko Polttoaine säiliön tilavuus Kierrosluku Ajoaika P x L x K cm Työpaino Renkaat Tupla 60 STX-55Y-6 Tupla 48 HTX-44K-5 Tupla 48 Yanmar turbo diesel Yanmar tubo diesel vesi ,6 318x165x EMR3 vesi ,9 241x122x EMR3 HHX-31V-5 Vanguard diesel vesi ,5 241x122x EMR2 tai EMR3 Tupla 48 HHN-31V-TCSL5 Vanguard bensiini vesi x122x EMR2 tai EMR3 Tupla 36 JWN-24H-TCSL Honda bensiini ilma x99x EMR1 *Koskee ainoastaan alkuperäisiä valmistuseriä. Ei voida asentaa vanhempiin malleihin. Listassa olevat mallit on varustettu Twin-Pitch- ohjaimella,halogeenivaloilla sekä ruiskutusjärjestelmällä. Akku sisältyy. Manuaaliset hiertokoneet Sarja Malli Siipiä Halkaisija cm Moottori Teho Kierrosluku Työpaino kg Kuljetuspaino kg C-sarja CA-4-4-H 4 61 Honda 4, J-sarja JA-4-5H 4 90 Honda 5, J-sarja J36H90H 4 90 Honda 9, Tuotteet ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Master Chemicals Oy info@master-chemicals.fi VAT: Mehiläisentie 1 C 9 asiakaspalvelu@master-chemicals.fi Bank: Nordea Hämeenlinna FI
