1 TWAIN 163/211 Käyttäjän Käsikirja

2 .

3 Sisällysluettelo 1 Esittely 1.1 Ohjelmiston loppukäyttäjän käyttöoikeussopimus Käyttöohjeen merkintöjen selitykset Turvallisuusohjeet Toimintosarja Vinkit Erikoismerkinnät Skannauksen asettaminen Kirjoitinajurin asennus Asiakirjan skannaus 3.1 Automaattisen nippusyöttölaitteen käyttö Kopiointitason käyttäminen Ajuriasetukset 4.1 TWAIN-skanneriajuri Asiakirjan koko Skannaustila Resoluutio Skannaustyyppi puol. skannaus Kirkkaus I/O-tyyppi Lisäohjeita Lisätietoja Skannaus Peruuta TWAIN Driver Sisällysluettelo-1

4 5 Virheviestit 5.1 Paperitukos Paperitukoksen poistaminen automaattisesta nippusyöttölaitteesta Lähetysvirhe Skannaa Skannausvirhe Automaattisessa nippusyöttölaitteessa ei ole paperia Muut laitevirheet Sisällysluettelo-2 TWAIN Driver

5 1 Esittely

6

7 Esittely 1 1 Esittely Kiitos, että ostit tämän laitteen. Tämä käsikirja sisältää skannauksessa tarvittavia tietoja. Varmista, että luet käsikirjan ennen toimintojen käyttämistä. Lue myös laitteen käyttöä ja turvallisuutta koskevat varotoimet laitteen mukana toimitetusta käsikirjasta. Säilytä laitteen mukana toimitettuja CD-ROM-levyä ja käsikirjoja varmassa paikassa. Tavaramerkit ja tekijänoikeus - KONICA MINOLTA, KONICA MINOLTA -logo ja The essentials of imaging ovat KONICA MINOLTA HOLDINGS, INC:n rekisteröityjä tavaramerkkejä. - PageScope ja bizhub ovat KONICA MINOLTA BUSINESS TECHNOLOGIES INC:n rekisteröityjä tavaramerkkejä. - Netscape on Netscape Communications Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. - Novell ja Novell NetWare ovat Novell, Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. - Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. - Adobe, Adobe-logo, Acrobat ja PostScript ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. - Ethernet on Xerox Corporationin rekisteröity tavaramerkki. - PCL on Hewlett-Packard Company Limitedin rekisteröity tavaramerkki. - Kaikki muut tuote- ja kauppanimet ovat niitä vastaavien yritysten tai organisaatioiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Copyright 2007 Konica Minolta Business Technologies, Inc. Kaikki oikeudet pidätetään. TWAIN Driver 1-3

8 1 Esittely Huomaa - Tätä käsikirjaa tai sen osia ei saa jäljentää ilman lupaa. - Konica Minolta Business Technologies, Inc. ei vastaa mistään tämän käsikirjan aiheuttamista häiriöistä. - Tämän käsikirjan sisältämiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. - Varsinaisen laitteen kuvat saattavat poiketa jonkin verran tämän käsikirjan kuvista. 1-4 TWAIN Driver

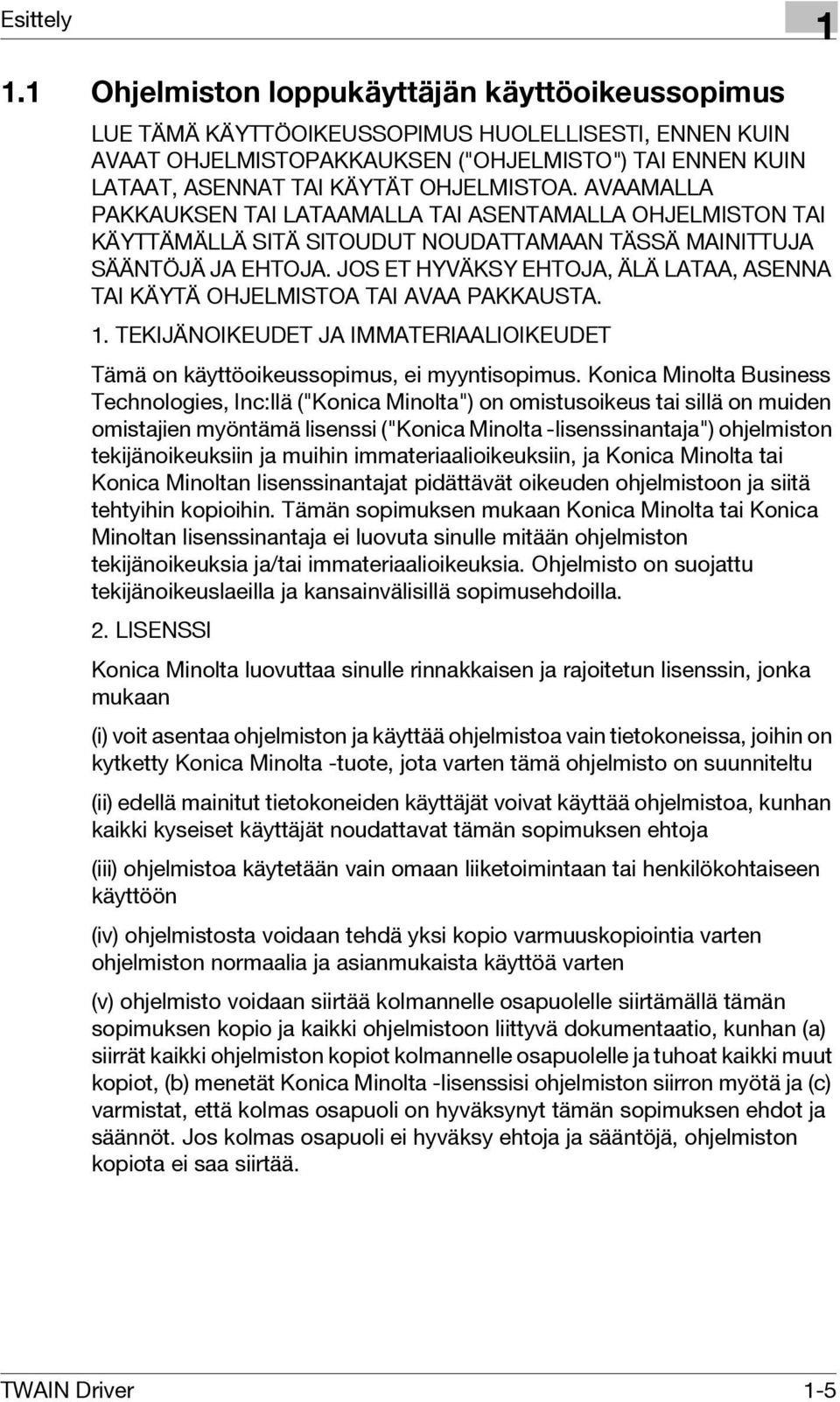

9 Esittely Ohjelmiston loppukäyttäjän käyttöoikeussopimus LUE TÄMÄ KÄYTTÖOIKEUSSOPIMUS HUOLELLISESTI, ENNEN KUIN AVAAT OHJELMISTOPAKKAUKSEN ("OHJELMISTO") TAI ENNEN KUIN LATAAT, ASENNAT TAI KÄYTÄT OHJELMISTOA. AVAAMALLA PAKKAUKSEN TAI LATAAMALLA TAI ASENTAMALLA OHJELMISTON TAI KÄYTTÄMÄLLÄ SITÄ SITOUDUT NOUDATTAMAAN TÄSSÄ MAINITTUJA SÄÄNTÖJÄ JA EHTOJA. JOS ET HYVÄKSY EHTOJA, ÄLÄ LATAA, ASENNA TAI KÄYTÄ OHJELMISTOA TAI AVAA PAKKAUSTA. 1. TEKIJÄNOIKEUDET JA IMMATERIAALIOIKEUDET Tämä on käyttöoikeussopimus, ei myyntisopimus. Konica Minolta Business Technologies, Inc:llä ("Konica Minolta") on omistusoikeus tai sillä on muiden omistajien myöntämä lisenssi ("Konica Minolta -lisenssinantaja") ohjelmiston tekijänoikeuksiin ja muihin immateriaalioikeuksiin, ja Konica Minolta tai Konica Minoltan lisenssinantajat pidättävät oikeuden ohjelmistoon ja siitä tehtyihin kopioihin. Tämän sopimuksen mukaan Konica Minolta tai Konica Minoltan lisenssinantaja ei luovuta sinulle mitään ohjelmiston tekijänoikeuksia ja/tai immateriaalioikeuksia. Ohjelmisto on suojattu tekijänoikeuslaeilla ja kansainvälisillä sopimusehdoilla. 2. LISENSSI Konica Minolta luovuttaa sinulle rinnakkaisen ja rajoitetun lisenssin, jonka mukaan (i) voit asentaa ohjelmiston ja käyttää ohjelmistoa vain tietokoneissa, joihin on kytketty Konica Minolta -tuote, jota varten tämä ohjelmisto on suunniteltu (ii) edellä mainitut tietokoneiden käyttäjät voivat käyttää ohjelmistoa, kunhan kaikki kyseiset käyttäjät noudattavat tämän sopimuksen ehtoja (iii) ohjelmistoa käytetään vain omaan liiketoimintaan tai henkilökohtaiseen käyttöön (iv) ohjelmistosta voidaan tehdä yksi kopio varmuuskopiointia varten ohjelmiston normaalia ja asianmukaista käyttöä varten (v) ohjelmisto voidaan siirtää kolmannelle osapuolelle siirtämällä tämän sopimuksen kopio ja kaikki ohjelmistoon liittyvä dokumentaatio, kunhan (a) siirrät kaikki ohjelmiston kopiot kolmannelle osapuolelle ja tuhoat kaikki muut kopiot, (b) menetät Konica Minolta -lisenssisi ohjelmiston siirron myötä ja (c) varmistat, että kolmas osapuoli on hyväksynyt tämän sopimuksen ehdot ja säännöt. Jos kolmas osapuoli ei hyväksy ehtoja ja sääntöjä, ohjelmiston kopiota ei saa siirtää. TWAIN Driver 1-5

10 1 Esittely 3. RAJOITUKSET (1) Ilman Konica Minoltan kirjallista suostumusta (i) ohjelmiston kopioita ei tässä mainittua lukuun ottamatta saa käyttää, kopioida, muokata, yhdistää tai siirtää (ii) ohjelmistoon ei saa soveltaa käänteistekniikkaa eikä sitä saa purkaa, takaisinkääntää tai muulla tavoin analysoida tai (iii) ohjelmistoa tai sen kopioita ei saa alilisensoida, vuokrata, liisata tai jakaa (iv) ohjelmiston tavaramerkkiä, logoa, tekijänoikeuksia tai muita omistusoikeuksia ei saa poistaa, käyttää tai muuttaa millään tavalla. (2) Vakuutat, ettet vie ohjelmistoa millään tavalla, joka rikkoo mahdollisia sovellettavia lakeja tai säännöksiä, jotka koskevat viennin säännöstelyä. 4. VASTUUVAPAUTUSLAUSEKE (1) Jos ohjelmisto toimitetaan CD-ROM-levy(i)llä tai muulla digitaalisen tiedon tallennusvälineellä (jäljempänä "tallennusväline"), Konica Minolta vakuuttaa, että tallennusvälineessä ei esiinny materiaali- tai valmistusvikoja normaalissa käytössä yhdeksänkymmenen (90) päivän ajan toimituspäivämäärästä. POIKKEUKSENA EDELLÄ MAINITTUIHIN ILMAISTUIHIN TAKUIHIN, JOTKA KOSKEVAT AINOASTAAN TALLENNUSVÄLINEITÄ, OHJELMISTO TOIMITETAAN "SELLAISENAAN" ILMAN TAKUITA. KONICA MINOLTA, SEN TYTÄRYHTIÖT TAI SEN LISENSSINANTAJA EI MYÖNNÄ MITÄÄN TAKUITA, EI ILMAISTUJA EIKÄ OLETETTUJA, MUKAAN LUKIEN RAJOITUKSETTA TAKUUT TUOTTEEN KAUPALLISESTA HYÖDYNNETTÄVYYDESTÄ, TUOTTEEN SOPIVUUDESTA TIETTYÄ TARKOITUSTA VARTEN TAI SIITÄ, ETTEI KOLMANNEN OSAPUOLEN OIKEUKSIA LOUKATA. (2) KONICA MINOLTA, SEN TYTÄRYHTIÖT TAI SEN LISENSSINANTAJA EI VASTAA MISTÄÄN VOITON TAI TIETOJEN MENETYKSISTÄ TAI MUISTA VÄLILLISISTÄ, ERITYISISTÄ, RIKOSOIKEUDELLISISTA, SATUNNAISISTA TAI EPÄSUORISTA VAHINGOISTA, JOTKA AIHEUTUVAT OHJELMISTON KÄYTÖSTÄ TAI KYVYTTÖMYYDESTÄ KÄYTTÄÄ SITÄ, MUKAAN LUKIEN, MUTTA NIIHIN RAJOITTUMATTA, LIIKEARVON MENETYS, TIETOKONEEN VIRHE TAI TOIMINTAHÄIRIÖ TAI MUUT MAHDOLLISET KAUPALLISET TAI MUUT VAHINGOT JA MENETYKSET, VAIKKA KONICA MINOLTAA JA SEN TYTÄRYHTIÖITÄ JA LISENSSINANTAJIA OLISI VAROITETTU KYSEISTEN VAHINKOJEN MAHDOLLISUUDESTA, EIVÄTKÄ MINKÄÄN KOLMANNEN OSAPUOLEN VAATIMUKSISTA. (3) Tässä mainittu vastuuvapauslauseke ei vaikuta lakisääteisiin oikeuksiisi. Jos voimassa oleva lainsäädäntö mitätöi vastuuvapauslausekkeen, sitä sovelletaan lainsäädännön suomassa laajuudessa. 1-6 TWAIN Driver

11 Esittely 1 5. PÄÄTTYMINEN Voit päättää tämän lisenssin halutessasi tuhoamalla ohjelmiston ja kaikki sen kopiot. Tämä sopimus katsotaan päättyneeksi myös silloin, jos et noudata siinä mainittuja ehtoja. Päättymisen myötä sinun on tuhottava välittömästi kaikki hallussasi olevat ohjelmiston kopiot. 6. SOVELLETTAVA LAINSÄÄDÄNTÖ Tähän sopimukseen sovelletaan Japanin lainsäädäntöä. 7. JAETTAVUUS Jos jokin tuomioistuin katsoo jonkin tämän sopimuksen osan tai osien olevan laiton tai mitätön, sillä ei ole vaikutusta sopimuksen muihin osiin ja ne jäävät voimaan sellaisenaan ja laittomiksi tai mitättömiksi katsottujen osien ei katsota olleen sopimuksessa. 8. HUOMAUTUS HALLINNON LOPPUKÄYTTÄJILLE Ohjelmisto on "kaupallinen tuote" siten kuin ilmaus on määritetty säädöksessä 48 C.F.R (lokakuu 1995), ja se koostuu "kaupallisesta tietokoneohjelmistosta" ja "kaupallisen tietokoneohjelmiston dokumentaatiosta" siten kuin näitä ilmauksia käytetään säädöksessä 48 C.F.R (syyskuu 1995). Säädösten 48 C.F.R ja 48 C.F.R (kesäkuu 1995) mukaan kaikki Yhdysvaltojen hallinnon työntekijät saavat ohjelmiston käyttöönsä tässä tekstissä ilmoitettujen oikeuksien mukaan. HYVÄKSYT, ETTÄ OLET LUKENUT TÄMÄN SOPIMUKSEN, ETTÄ YMMÄRRÄT SEN SISÄLLÖN JA ETTÄ SUOSTUT NOUDATTAMAAN SIINÄ MAINITTUJA EHTOJA JA SÄÄNTÖJÄ. KUMPAAKAAN OSAPUOLTA EIVÄT SIDO MUUT ILMOITUKSET TAI ESITYKSET, JOTKA OVAT RISTIRIIDASSA TÄMÄN SOPIMUKSEN EHTOJEN JA SÄÄNTÖJEN KANSSA. TÄMÄN SOPIMUKSEN LISÄYKSET EIVÄT OLE VOIMASSA ILMAN MOLEMPIEN OSAPUOLTEN VALTUUTETTUJEN EDUSTAJIEN KIRJALLISTA JA ALLEKIRJOITETTUA LUPAA. AVAAMALLA PAKKAUKSEN JA LATAAMALLA JA ASENTAMALLA OHJELMISTON JA KÄYTTÄMÄLLÄ SITÄ SITOUDUT NOUDATTAMAAN TÄMÄN SOPIMUKSEN EHTOJA JA SÄÄNTÖJÄ. TWAIN Driver 1-7

12 1 Esittely 1.2 Käyttöohjeen merkintöjen selitykset Alla kuvataan tässä käsikirjassa käytetyt merkinnät ja tekstimuotoilut. Turvallisuusohjeet 6 VAARA Tällä tavalla korostettuina esitettyjen ohjeiden noudattamatta jättäminen voi aiheuttaa kuolemaan johtavia tai vakavia vammoja. % Ota huomioon kaikki vaarat loukkaantumisten välttämiseksi. 7 VAROITUS Tällä merkinnällä varustettujen ohjeiden noudattamatta jättäminen voi aiheuttaa vakavan loukkaantumisen tai omaisuusvahingon. % Varmista vammojen ehkäiseminen ja koneen turvallinen käyttö huomioimalla kaikki varoitukset. 7 HUOMAUTUS Tällä merkinnällä varustettujen ohjeiden noudattamatta jättäminen voi aiheuttaa lievän loukkaantumisen tai omaisuusvahingon. % Varmista vammojen ehkäiseminen ja koneen turvallinen käyttö huomioimalla kaikki varoitukset. Toimintosarja 1 Tällaisella numerolla 1 ilmaistaan toimintosarjan ensimmäinen vaihe. 2 Tällaisilla numeroilla ilmaistaan toimintosarjan seuraavat vaiheet.? Tällaiset tekstikohdat sisältävät lisäohjeita. % Tällainen tekstikohta kuvaa toiminnon, joka takaa halutunlaisen lopputuloksen. Tähän liitetyssä kuvassa näytetään suoritettavat toiminnot. 1-8 TWAIN Driver

13 Esittely 1 Vinkit 2 2 Huomaa Tällä merkinnällä varustettu tekstikohta sisältää koneen turvalliseen käyttöön liittyviä hyödyllisiä tietoja ja vinkkejä. Muistutus Tällä tavalla korostettu teksti sisältää hyödyllisiä tietoja, jotka käyttäjien tulee muistaa.! Yksityiskohtaiset tiedot Tällä tavalla korostettu teksti sisältää viitteitä yksityiskohtaisempaan tietoon. Erikoismerkinnät [Stop]-painike Ohjauspaneelin painikkeiden nimet on kirjoitettu yllä olevalla tavalla. KONEEN ASETUKSET Näyttötekstit näkyvät yllä olevalla tavalla. TWAIN Driver 1-9

14 1 Esittely 1-10 TWAIN Driver

15 2 Skannauksen asettaminen

16

17 Skannauksen asettaminen 2 2 Skannauksen asettaminen Jos mukana toimitettu TWAIN-ajuri on asennettu tietokoneelle, tätä laitetta voidaan käyttää asiakirjojen skannaukseen ja lähettämiseen tietokoneeseen. Skannaukseen vaaditaan käyttöympäristö, jossa on seuraava ohjelmisto ja laitteisto. Osa Yhteensopivat käyttöjärjestelmät Tietokonesovellukset Yhteysportti Windows Vista/Windows XP/Windows Server 2003/ Windows 2000/Windows Me/Windows 98 SE Windows Vista x64 Edition/Windows Server 2003 x64 Edition/ Windows XP Professional x64 Edition TWAIN-yhteensopiva kuvankäsittelyohjelma (kuten Adobe Photoshop tai Acrobat Professional) Yhteensopiva USB V. 2.0:n ja 10Base-T/100Base-TX:n kanssa (kun lisävarusteena saatava verkkokortti NC-503 tai kuvanohjain IC-206 on asennettu) 2 Muistutus TWAIN-ajuria ei voida käyttää seuraavissa: Windows 95, Windows 98 ja Windows NT 4.0. Kirjoitinajurin asennus % Katso CD:n kansio "Asennus". TWAIN Driver 2-3

18 2 Skannauksen asettaminen 2-4 TWAIN Driver

19 3 Asiakirjan skannaus

20

21 Asiakirjan skannaus 3 3 Asiakirjan skannaus Asiakirja voidaan skannata käyttämällä automaattista nippusyöttölaitetta tai valotustasoa. 3.1 Automaattisen nippusyöttölaitteen käyttö Automaattisella nippusyöttölaitteella voit skannata jatkuvasti useita asiakirjoja. 2 Huomaa Automaattinen nippusyöttölaite DF-502 ja kääntävä automaattinen nippusyöttölaite DF-605 ovat saatavana lisävarusteina. 1 Käynnistä sovellus (kuvantamisohjelma, Adobe Photoshop jne.). Esimerkkinä käytetään Adobe Acrobat 6.0 Professional -ohjelmaa. 2 Napsauta "File". 3 Valitse "Create PDF" ja napsauta "From Scanner". 4 Valitse laite valintaikkunasta, määritä asetukset ja napsauta [Skannaus]-painiketta. TWAIN Driver 3-3

22 3 Asiakirjan skannaus 5 Määritä tarvittavat asetukset. Katso "Ajuriasetukset" sivulla 4-3. "2-puol. skannaus" näkyy vain, jos lisävarusteena saatava kääntävä automaattinen nippusyöttölaite DF-605 on asennettu. 6 Aseta asiakirja oikea puoli ylöspäin automaattisen nippusyöttölaitteen nippusyöttöalustalle. 7 Napsauta [Skannaus]-painiketta. Jos "Vetoskannaus" valitaan "Skannaustyyppi" -pudotusvalikosta ajuriasetusten valintaikkunassa, skannaus alkaa. Jos "Työntöskannaus" valitaan "Skannaustyyppi" - pudotusvalikosta ajuriasetusten valintaikkunassa, tietokoneen ja ohjauspaneelin näyttöön tulee viesti, jossa ilmoitetaan, että skannaus alkaa, kun laitteen [Start]-näppäintä painetaan. Kun painat [Start]-näppäintä, skannaus alkaa. 3-4 TWAIN Driver

23 Asiakirjan skannaus Kopiointitason käyttäminen Käytä kirjan skannauksessa valotustasoa. 1 Käynnistä sovellus (kuvantamisohjelma, Adobe Photoshop jne.). Esimerkkinä käytetään Adobe Acrobat 6.0 Professional -ohjelmaa. 2 Napsauta "File". 3 Valitse "Create PDF" ja napsauta "From Scanner". 4 Valitse laite valintaikkunasta, määritä asetukset ja napsauta [Skannaus]-painiketta. 5 Määritä tarvittavat asetukset. Katso "Ajuriasetukset" sivulla 4-3. "2-puol. skannaus" näkyy vain, jos lisävarusteena saatava kääntävä automaattinen nippusyöttölaite DF-605 on asennettu. TWAIN Driver 3-5

24 3 Asiakirjan skannaus 6 Aseta asiakirja oikea puoli alaspäin valotustasolle. Kohdista asiakirja valotustason yläreunassa ja vasemmassa reunassa olevien merkkien kanssa. 7 Napsauta [Skannaus]-painiketta. Jos "Vetoskannaus" valitaan "Skannaustyyppi" -pudotusvalikosta ajuriasetusten valintaikkunassa, skannaus alkaa. Jos "Työntöskannaus" valitaan "Skannaustyyppi" - pudotusvalikosta ajuriasetusten valintaikkunassa, tietokoneen ja ohjauspaneelin näyttöön tulee viesti, jossa ilmoitetaan, että skannaus alkaa, kun laitteen [Start]-näppäintä painetaan. Kun painat [Start]-näppäintä, skannaus alkaa. 3-6 TWAIN Driver

25 4 Ajuriasetukset

26

27 Ajuriasetukset 4 4 Ajuriasetukset 4.1 TWAIN-skanneriajuri Nro Osa Asetukset 1 Asiakirjan koko A3L, B4L, A4L, B5L, A5L, FLS 8 1/4 e 13", FLS 8 1/2 e 13", FLS 220 e 330 mm, FLS 8 1/8 e 13 1/4", FLS 8 e 13", A4C, B5C, A5C, Ledger L, 11 e 14 L, Legal L, Letter L, Invoice L, Letter C, Invoice C, 8KL, 16KL, 16KC Katso "Asiakirjan koko" sivulla Skannaustila Teksti (oletus), kuva Katso "Skannaustila" sivulla Resoluutio 150 dpi e 150 dpi, 300 dpi e 300 dpi, 600 dpi e 600 dpi Katso "Resoluutio" sivulla Skannaustyyppi Työntöskannaus, Vetoskannaus (oletus) Katso "Skannaustyyppi" sivulla puol. skannaus POIS (oletusasetus), PÄÄLLÄ Katso lisätietoja kohdasta "2-puol. skannaus" sivulla Kirkkaus -4 4 (oletusasetus on "0".) Katso "Kirkkaus" sivulla 4-9. Huomaa "2-puol. skannaus" näkyy vain, jos lisävarusteena saatava kääntävä automaattinen nippusyöttölaite DF-605 on asennettu. TWAIN Driver 4-3

28 4 Ajuriasetukset Nro Osa Asetukset 7 [Lisäohjeita]-painike 8 [Lisätietoja]-painike Napsauttamalla tätä painiketta näet lisäohjeita. Napsauttamalla tätä painiketta näet ohjelmiston versiotiedot. 9 [I/O-tyyppi]-painike 10 [Skannaus]-painike Napsauttamalla tätä painiketta voit tarkistaa ja muuttaa USB- ja verkkoyhteysasetuksia. Katso "I/O-tyyppi" sivulla 4-9. Skannaa kuva napsauttamalla tätä painiketta. 11 [Peruuta]-painike Keskeytä skannaus napsauttamalla tätä painiketta. Asiakirjan koko Valitse pudotusvalikosta asiakirjan koko määrittääksesi skannattavan asiakirjan koon. 2 Huomaa Jos skannattu kuva on suurempi kuin Asiakirjan koko -pudotusvalikossa määritetty koko, kaikki skannatun kuvan määritettyä kokoa suuremmat osat poistetaan. Jos skannattu kuva on pienempi kuin Asiakirjan koko -pudotusvalikossa määritetty koko, kuva skannataan määritetyssä koossa. 4-4 TWAIN Driver

29 Ajuriasetukset 4 Skannaustila "Skannaustila"-pudotusvalikossa on kaksi asetusta. - Teksti: valitse tämä asetus tavallisille asiakirjoille. - Kuva: valitse tämä asetus valokuville. TWAIN Driver 4-5

30 4 Ajuriasetukset Resoluutio "Resoluutio"-pudotusvalikossa on kolme asetusta. Valitse käyttötarkoitukseen sopiva asetus dpie150 dpi: Tämä tarkkuus sopii vakiokokoiselle tekstille. Mahdollistaa tehokkaan skannauksen dpie300 dpi: Suurempi tarkkuus sopii pienikokoiselle tekstille. Tämä tarkkuus valitaan oletusasetuksena dpie600 dpi: Korkea tarkkuus sopii maisema- ja henkilökuviin. 4-6 TWAIN Driver

31 Ajuriasetukset 4 Skannaustyyppi Valitse "Skannaustyyppi"-pudotusvalikosta "Työntöskannaus" tai "Vetoskannaus". - Vetoskannaus: kun valitset tämän skannaustavan ja napsautat [Skannaus]-painiketta, ajuri aloittaa skannauksen. - Työntöskannaus: kun valitset tämän skannaustavan ja napsautat laitteen ohjauspaneelin [Start]-näppäintä, skannaus alkaa. TWAIN Driver 4-7

32 4 Ajuriasetukset 2-puol. skannaus Valitse "POIS" tai "PÄÄLLÄ" pudotusvalikosta. 2 Huomaa "2-puol. skannaus" näkyy vain, jos lisävarusteena saatava kääntävä automaattinen nippusyöttölaite DF-605 on asennettu. 4-8 TWAIN Driver

33 Ajuriasetukset 4 Kirkkaus Värien kirkkautta voidaan säätää. Oletusasetus on "0". Oletusasetukseksi voidaan asettaa 4 (tumma)...4 (vaalea). I/O-tyyppi Esiin tulee I/O-tyypin valintaikkuna. Voit valita USB-yhteyden tai verkkoyhteyden. - Jos valitset verkkoyhteyden, IP-osoite voidaan määrittää tai muuttaa seuraavien ohjeiden mukaan. 1 Valitse "Verkko". 2 Näppäile uusi tai vaihdettava IP-osoite. TWAIN Driver 4-9

34 4 Ajuriasetukset Verkkoon kytkettyjen laitteiden IP-osoitteet näet napsauttamalla [Etsi]-painiketta. Valitse oikea IP-osoite ja napsauta sitten [OK]-painiketta. 3 Kun IP-osoite on asetettu, napsauta [OK]-painiketta. Lisäohjeita % Napsauttamalla tätä painiketta näet lisäohjeita. Lisätietoja % Napsauttamalla tätä painiketta näet ohjelmiston versiotiedot. Skannaus % Napsauttamalla tätä painiketta voit skannata asiakirjan. Peruuta % Keskeytä skannaus napsauttamalla tätä painiketta TWAIN Driver

35 5 Virheviestit

36

37 Virheviestit 5 5 Virheviestit 5.1 Paperitukos Ohjauspaneelin viesti VAROITUS ALKUPERÄISEN TUKOS AVAA SYÖTTÖL.KANSI Tietokoneen näyttöviesti Syy Automaattisessa nippusyöttölaitteessa tai kääntävässä automaattisessa nippusyöttölaitteessa on paperitukos. Kaikkia tukkeutuneita papereita ei poistettu automaattisesta nippusyöttölaitteesta tai kääntävästä automaattisesta nippusyöttölaitteesta. Korjaaminen Avaa tukoksen poistokansi ja automaattinen nippusyöttölaite ja poista tukkeutunut paperi. Jos haluat lisätietoja tukoksen poistamisesta, katso "Paperitukoksen poistaminen automaattisesta nippusyöttölaitteesta" sivulla 5-4. Kun paperitukos on poistettu, muistin koko (prosenttiluku) palaa alkuperäiseen arvoon. TWAIN Driver 5-3

38 5 Virheviestit Paperitukoksen poistaminen automaattisesta nippusyöttölaitteesta 1 Avaa tukoksen poistokansi. 2 Poista kaikki asiakirjasivut nippusyöttöalustalta. 3 Avaa automaattinen nippusyöttölaite. 5-4 TWAIN Driver

39 Virheviestit 5 4 Vedä asiakirja hitaasti ulos samalla kun käännät automaattisen nippusyöttölaitteen nuppia nuolen suuntaan. 5 Sulje automaattinen nippusyöttölaite ja tukoksen poistokansi. 6 Aseta vaiheessa 2 poistetut asiakirjat takaisin alustaan. 2 Muistutus Jos näyttöön tulee viesti "PALAUTA ALKUPERÄINEN VALOTUSTASOLLE ja PAINA START", palauta tukoksen aiheuttaneet asiakirjasivut alkuperäiselle paikalleen. TWAIN Driver 5-5

40 5 Virheviestit Lähetysvirhe Tietokoneen näyttöviesti Syy Laite ei ole käynnistynyt. Tietokoneen tai laitteen järjestelmä on saattanut kaatua lähetyksen aikana. USB- tai verkkokaapeli oli kytketty väärin lähetyksen aikana. Korjaaminen Katkaise laitteesta virta ja tarkista, että USB- ja verkkokaapeli on kytketty oikein. Kun olet tarkistanut USB- ja verkkokaapelin, kytke laitteeseen uudelleen virta. Jos virhe ei poistu, ota yhteys huoltoedustajaan. 2 Huomaa Verkkokaapelia voidaan käyttää vain, kun lisävarusteena saatava verkkokortti NC-503 tai kuvanohjain IC-206 on asennettu. Skannaa Tietokoneen näyttöviesti Syy Jos TWAIN-skannaustyö ja kopiotyö lähetetään samaan aikaan, laite saattaa keskeyttää skannauksen. Korjaaminen Odota, kunnes kopio- tai skannaustoiminto on valmis. 5-6 TWAIN Driver

41 Virheviestit 5 Skannausvirhe Tietokoneen näyttöviesti Syy Virhe tapahtui laitteen lukiessa tietoja skannauksen aikana. Korjaaminen Katkaise laitteesta virta ja tarkista, että USB- ja verkkokaapeli on kytketty oikein. Kun olet tarkistanut USB- ja verkkokaapelin, kytke laitteeseen uudelleen virta. Jos virhe ei poistu, ota yhteys huoltoedustajaan. 2 Huomaa Verkkokaapelia voidaan käyttää vain, kun lisävarusteena saatava verkkokortti NC-503 tai kuvanohjain IC-206 on asennettu. Automaattisessa nippusyöttölaitteessa ei ole paperia Tietokoneen näyttöviesti Syy Automaattisessa nippusyöttölaitteessa (kääntävässä automaattisessa nippusyöttölaitteessa) ei ole paperia, kun kaksipuolinen skannaus on valittu. Korjaaminen Lisää paperia automaattiseen nippusyöttölaitteeseen (kääntävään automaattiseen nippusyöttölaitteeseen). TWAIN Driver 5-7

42 5 Virheviestit Muut laitevirheet Tietokoneen näyttöviesti Syy Automaattinen nippusyöttölaite tai tukoksen poistokansi on auki, kun asiakirjaa skannataan automaattisesta nippusyöttölaitteesta. TWAIN-ajurin ja laitteen välisessä komentojen lähettämisessä saattaa olla ongelmia. Korjaaminen Katso Käyttäjän käsikirja. Kun paperitukos on poistettu, muistin koko (prosenttiluku) palaa alkuperäiseen arvoon. Tarkista, että USB- ja verkkokaapeli on kytketty laitteeseen. 2 Huomaa Verkkokaapelia voidaan käyttää vain, kun lisävarusteena saatava verkkokortti NC-503 tai kuvanohjain IC-206 on asennettu. 5-8 TWAIN Driver
