Lampo. * Annamme 5 vuoden takuun uusille tuotteille. Sinun tarvitsee vain mennä kotisivullemme, rekisteröityä ja rekisteröidä tuote.

Transkriptio

1 Lampo * Annamme 5 vuoden takuun uusille tuotteille. Sinun tarvitsee vain mennä kotisivullemme, rekisteröityä ja rekisteröidä tuote.

2 El-Björn TVS on täydellinen järjestelmä rakennusten lämmitys- ja kuivaustarpeisiin. Tuotteet on kehitetty El-Björnin perinteiden mukaan johtotähtinään uusi ajattelutapa ja kokonaistalous. Ne perustuvat järjestelmäajatteluun, jossa lämmitys ja kuivaus on voitava suorittaa suorittaa niin rakennusvaiheessa kuin myös kosteusvaurioituneissa ympäristöissä. TVS-ratkaisu kustannustietoiselle rakennusurakoitsijalle. Energiatehokkaat TVS perustuu uuteen ajatteluun, jolla pyrimme tarjoamaan asiakkaillemme tehokkaimman ja taloudellisimman ratkaisun kaikentyyppisiin kuivaustai lämmitystarpeisiin. Kehitämme kaikki tuotteemme mahdollisimman suorituskykyisiksi ja korkealaatuisiksi, ja ne täyttävät tiukimmatkin vaatimukset kaikilla Pohjois-Euroopan markkinoilla. TVS-valikoimaan kuuluu lämminvesipuhaltimia, sähkölämpöpuhaltimia ja siirrettäviä alakeskuksia. Näitä voidaan luonnollisesti käyttää yhdessä jo vakiintuneiden El-Björn-tuotteiden kanssa. Koko järjestelmä kaukolämpöliitännästä koneeseen takaa erinomaisen energiatehokkuuden kuumalla vedellä lämmitettäessä.

3 TF 50HWI Lämmittää jopa 1000 m 2 tilat Kiertovesilämmitin toimistoihin ja teollisuustiloihin. Tuote-edut: Tasaisesti jaettu ilmavirta Mahdollisuus kanavaliitokseen 315mm Isot kumipyörät helpottavat siirtelyä. Vesiliitäntä yläkautta, letkut eivät risteile lattialla Erittäin helppo lämmityspatterin vaihto vikatilanteissa Piilotetun huoneanturin ansiosta kone voidaan säätää halutulle huonelämpötilalle Helppo suodattimen vaihto. Sekä G4- että F7-suodattimia voidaan käyttää Erittäin energiatehokas puhallin Vaiheenkäännintä ei tarvita, sillä kone kytkee aina oikean vaiheen Vesiputket ja sähkökomponentit upotettuina ja suojassa koneen sisällä EC-puhaltimen ilmavirta m3 Potentiometri ilmavirran ja paineen säätämiseen Kone on S-merkitty, luokiteltu huonelämmittimeksi sekä CE-sertifioitu Energiatehokas Energiatehokas TF 30HV Lämmittää jopa 600 m 2 tilat Kiertovesilämmitin asuntoihin ja porraskäytäviin. Tuote-edut: Kuudella 95 mm:n ilmanpoistoaukolla varustettu tekstiili-ilmanjakaja Kaksi puhallinnopeutta 2100/1650 m 3 /h takaavat erinomaisen toimivuuden kaikissa olosuhteissa Erinomaisen lämmitystehon omaava vesipatteri Δt 30 C Tämän ansiosta kone soveltuu erinomaisesti myös matalille menovesilämpötiloille Sähkökeskus on integroitu runkoon Yksinkertainen rakenne helpottaa suodattimien vaihtoa Jäätymisvahti varmistaa, että puhallin pysähtyy liian alhaisilla veden paluulämpötiloilla (5 C) Suojaeristeellä varustettu kahva Kone on S-merkitty, luokiteltu huonelämmittimeksi sekä CE-sertifioitu TF 15HV Lämmittää jopa 300 m 2 tilat Kiertovesilämmitin asuntoihin, porraskäytäviin, tapahtumatelttoihin jne. Pieni kone isolla kapasiteetilla TF 15HV on kehitetty pienten tilojen lämmitykseen ja kuivaukseen menovesilämpötilan ollessa alhainen. Kone voidaan kytkeä suoraan kiinteään radiaattorijärjestelmään ja käyttää sekä alhaisilla virtauksilla että menovesilämpötiloilla. Koneessa on erittäin kompakti runko, minkä ansiosta se on kätevä sijoittaa ahtaisiin tiloihin ja asuntoihin. TF 15HV:hen on saatavana erilaisia lisävarusteita, joiden avulla lämmittimen ilmanjakoa, lämmönsäätöä ja ilmavirtoja on helppo muuttaa. Kone voidaan sijoittaa lattialle tai asentaa seinälle (seinäkiinnike sisältyy toimitukseen). TF 15HV on rakenteeltaan yksinkertainen huollon ja puhdistuksen helpottamiseksi. Kaikki sähköosat on asennettu neljällä ruuvilla kiinnitetyn luukun taakse. Kun luukku irrotetaan, kone voidaan pestä ja huuhdella puhtaaksi. Energiatehokas

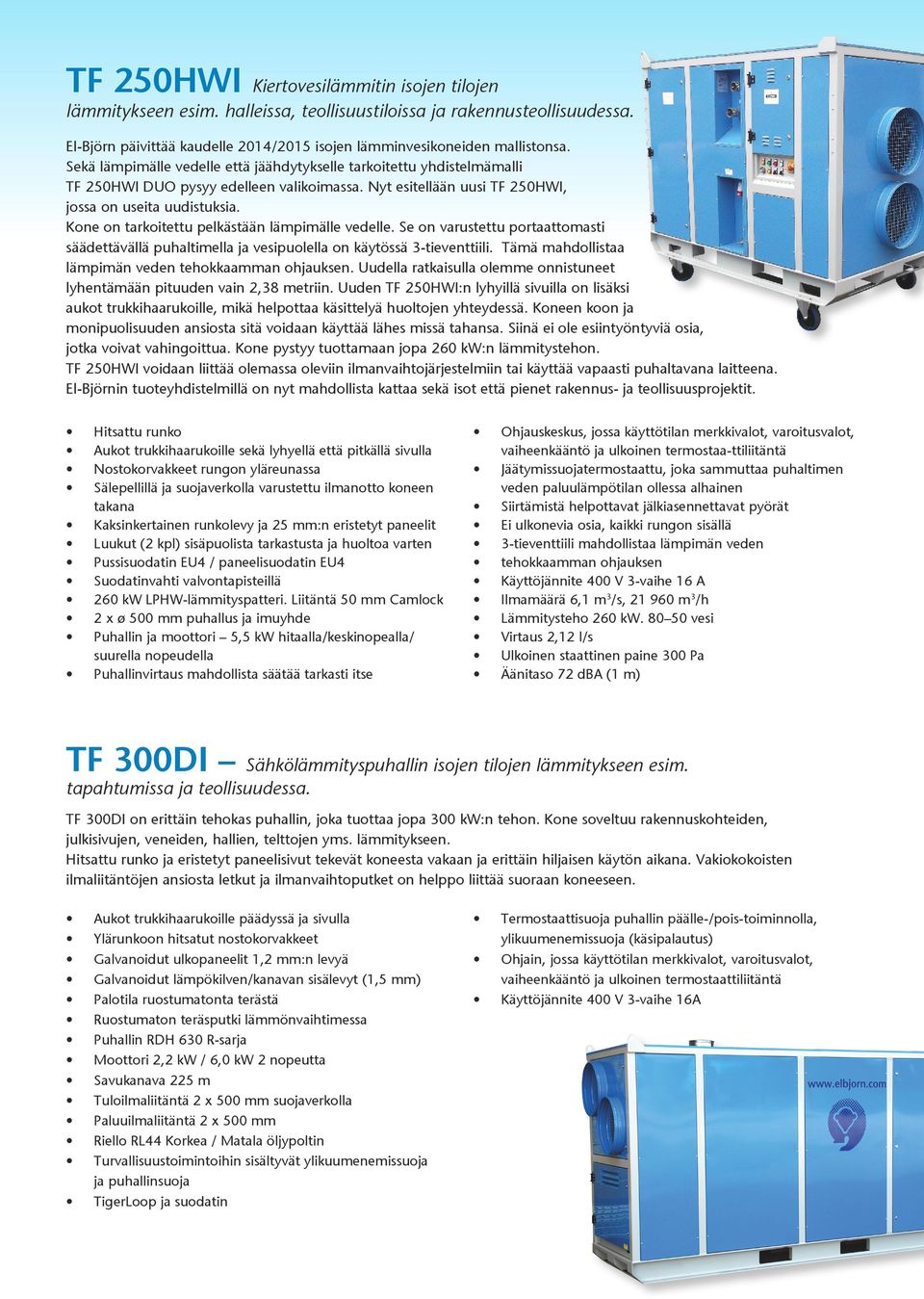

4 TF 250HWI Kiertovesilämmitin isojen tilojen lämmitykseen esim. halleissa, teollisuustiloissa ja rakennusteollisuudessa. El-Björn päivittää kaudelle 2014/2015 isojen lämminvesikoneiden mallistonsa. Sekä lämpimälle vedelle että jäähdytykselle tarkoitettu yhdistelmämalli TF 250HWI DUO pysyy edelleen valikoimassa. Nyt esitellään uusi TF 250HWI, jossa on useita uudistuksia. Kone on tarkoitettu pelkästään lämpimälle vedelle. Se on varustettu portaattomasti säädettävällä puhaltimella ja vesipuolella on käytössä 3-tieventtiili. Tämä mahdollistaa lämpimän veden tehokkaamman ohjauksen. Uudella ratkaisulla olemme onnistuneet lyhentämään pituuden vain 2,38 metriin. Uuden TF 250HWI:n lyhyillä sivuilla on lisäksi aukot trukkihaarukoille, mikä helpottaa käsittelyä huoltojen yhteydessä. Koneen koon ja monipuolisuuden ansiosta sitä voidaan käyttää lähes missä tahansa. Siinä ei ole esiintyöntyviä osia, jotka voivat vahingoittua. Kone pystyy tuottamaan jopa 260 kw:n lämmitystehon. TF 250HWI voidaan liittää olemassa oleviin ilmanvaihtojärjestelmiin tai käyttää vapaasti puhaltavana laitteena. El-Björnin tuoteyhdistelmillä on nyt mahdollista kattaa sekä isot että pienet rakennus- ja teollisuusprojektit. Hitsattu runko Aukot trukkihaarukoille sekä lyhyellä että pitkällä sivulla Nostokorvakkeet rungon yläreunassa Sälepellillä ja suojaverkolla varustettu ilmanotto koneen takana Kaksinkertainen runkolevy ja 25 mm:n eristetyt paneelit Luukut (2 kpl) sisäpuolista tarkastusta ja huoltoa varten Pussisuodatin EU4 / paneelisuodatin EU4 Suodatinvahti valvontapisteillä 260 kw LPHW-lämmityspatteri. Liitäntä 50 mm Camlock 2 x ø 500 mm puhallus ja imuyhde Puhallin ja moottori 5,5 kw hitaalla/keskinopealla/ suurella nopeudella Puhallinvirtaus mahdollista säätää tarkasti itse Ohjauskeskus, jossa käyttötilan merkkivalot, varoitusvalot, vaiheenkääntö ja ulkoinen termostaa-ttiliitäntä Jäätymissuojatermostaattu, joka sammuttaa puhaltimen veden paluulämpötilan ollessa alhainen Siirtämistä helpottavat jälkiasennettavat pyörät Ei ulkonevia osia, kaikki rungon sisällä 3-tieventtiili mahdollistaa lämpimän veden tehokkaamman ohjauksen Käyttöjännite 400 V 3-vaihe 16 A Ilmamäärä 6,1 m 3 /s, m 3 /h Lämmitysteho 260 kw vesi Virtaus 2,12 l/s Ulkoinen staattinen paine 300 Pa Äänitaso 72 dba (1 m) TF 300DI Sähkölämmityspuhallin isojen tilojen lämmitykseen esim. tapahtumissa ja teollisuudessa. TF 300DI on erittäin tehokas puhallin, joka tuottaa jopa 300 kw:n tehon. Kone soveltuu rakennuskohteiden, julkisivujen, veneiden, hallien, telttojen yms. lämmitykseen. Hitsattu runko ja eristetyt paneelisivut tekevät koneesta vakaan ja erittäin hiljaisen käytön aikana. Vakiokokoisten ilmaliitäntöjen ansiosta letkut ja ilmanvaihtoputket on helppo liittää suoraan koneeseen. Aukot trukkihaarukoille päädyssä ja sivulla Ylärunkoon hitsatut nostokorvakkeet Galvanoidut ulkopaneelit 1,2 mm:n levyä Galvanoidut lämpökilven/kanavan sisälevyt (1,5 mm) Palotila ruostumatonta terästä Ruostumaton teräsputki lämmönvaihtimessa Puhallin RDH 630 R-sarja Moottori 2,2 kw / 6,0 kw 2 nopeutta Savukanava 225 m Tuloilmaliitäntä 2 x 500 mm suojaverkolla Paluuilmaliitäntä 2 x 500 mm Riello RL44 Korkea / Matala öljypoltin Turvallisuustoimintoihin sisältyvät ylikuumenemissuoja ja puhallinsuoja TigerLoop ja suodatin Termostaattisuoja puhallin päälle-/pois-toiminnolla, ylikuumenemissuoja (käsipalautus) Ohjain, jossa käyttötilan merkkivalot, varoitusvalot, vaiheenkääntö ja ulkoinen termostaattiliitäntä Käyttöjännite 400 V 3-vaihe 16A

5 TF 36EL Lämmittää jopa 600 m 2 tilat TF 36EL antaa peräti 36 kw kolmella tehoportaalla ja lisäksi se pystyy pyörittämään puhaltimia kahdella eri nopeudella. Näin saadaan kone, joka lämmittää erittäin isot tilat. Tämä kone tarjoaa erittäin hiljaisen ja monipuolisen, joka voidaan sijoittaa sekä ulos että sisälle ja sopii siksi erinomaisesti myös suurtapahtumiin. Kone on helppo liittää myös olemassa oleviin ilmanvaihtojärjestelmiin. Markkinoiden monipuolisin sähkökone Koneessa oleva suodatin takaa parhaan työympäristön Helppo tehon ja ilmavirran säätö Pyörillä varustettu joustava rakenne on helppo siirtää ja kuljettaa Helppo liitää olemassa oleviin ilmanvaihtojärjestelmiin Energiatehokas TF 9EL Lämmittää jopa 175 m 2 tilat Sähköpuhallin asuntoihin, porraskäytäviin, tapahtumatelttoihin jne. Pieni kone isolla kapasiteetilla TF 9EL on kehitetty pienten tilojen lämmitykseen ja kuivaukseen. Koneessa on erittäin kompakti alusta, minkä ansiosta se on kätevä sijoittaa ahtaisiin tiloihin, kuten porraskäytäviin, tapahtumatelttoihin ja asuntoihin. Kone on varustettu liitoskauluksella. Sen avulla lämmittimen ilmanjakoa, lämmönsäätöä ja ilmavirtoja, ja haluttaessa lämmitin voidaan varustaa myös pyörillä. Kone voidaan sijoittaa lattialle tai asentaa seinälle (seinäkiinnike sisältyy toimitukseen). Kone on rakenteeltaan yksinkertainen huollon ja puhdistuksen helpottamiseksi. Kaikki sähköosat on asennettu neljällä ruuvilla kiinnitetyn luukun taakse, mikä helpottaa koneen puhdistusta. TF 18EL Lämmittää jopa 350 m 2 tilat Sähkölämmitin asuntoihin ja porraskäytäviin. Tuote-edut: Koneeseen sisäänrakennettu ja sisäpuolisella teräskierukalla varustettu tekstiili-ilmanjakaja Kuudella 95 mm:n ilmanpoistoaukolla varustettu tekstiili-ilmanjakaja, voidaan käyttää vakiotyyppisten tekstiilijatkoletkujen kanssa ilman jakamiseksi tehokkaammin Kaksi puhallinnopeutta 2300/1700 m³/h takaavat erinomaisen toimivuuden kaikissa käyttökohteissa Sähkökaappi on integroitu alustaan Konetta voidaan käyttää 4, kw tehoilla sekä suurella ja pienellä puhallinnopeudella Lämpötilaa säädetään minimi- ja maksimiasennoilla Sähkökaappi on integroitu alustaan Yksinkertainen rakenne helpottaa suodattimien vaihtoa Suojaeristeellä varustettu kahva Kone on S-merkitty, luokiteltu huonelämmittimeksi sekä CE-sertifioitu Lisävarusteet TVS 9 kw/16a Pyörät TF 9EL/TF 15HV Äänenvaimennin TF 18EL/TF 30HV Yhde TF LF-P 4x100 TF 18EL/TF 30HV/ TF 50HV/TF 50HWI

6 Siirrettävät KAUKOLÄMPÖKESKUKSET TFUC 400D Räätälöidyt ratkaisut taatulla suorituskyvyllä. El-Björnin kaukolämpökeskukset ovat räätälöityjä ratkaisuja, jotka on valmistettu sertifioiduista komponenteista standardoidulle alustalle asiakkaan toiveiden mukaan. Järjestelmät on suunniteltu asennettaviksi usean huoneiston kiinteistöihin, toimistoihin ja teollisuuskiinteistöihin rakennusvaiheen aikana. Kaukolämpökeskus mitoitetaan edistyksellisellä ohjelmistollamme, joka huomioi sekä kaukolämpöverkon että rakennuksen edellytykset. Tuloksena on ratkaisu, jonka energiatehokkuus on korkea ja käyttökustannukset alhaiset. 2-osainen kaukolämpökeskus mahdollistaa siirrettävän ratkaisun asennuksen myös erittäin ahtaisiin tiloihin. Tuotekonseptimme sisältää kokemusta ja tietoa useilta eri kaukolämpömarkkinoilta ja olemme aina käytettävissä parhaan ratkaisun löytämiseksi sinulle. El-Björnin järjestelmäratkaisu on turvallinen ja luotettava valinta! Tuote-edut TFUC 400D / TFUC 800 Yksikön sydämenä on haponkestävästä ruostumattomasta teräksestä valmistettu juotettu levylämmönvaihdin, joka on mitoitettu markkinoiden tiukimpien hyötysuhdevaatimusten ja ensiöpiirin paluuveden jäähdytykselle asetettujen vaatimusten Kaukolämpöpiiri (VP) sisältää lämpömittarit, lämpötila-anturin ja kaksi säätöventtiiliä menovesilämpötilan tarkkaan ohjaukseen kuormasta riippumatta Toisiolämmityspiiri (VS) sisältää lämpömittarit, suodattimet, osastointiventtiilit, elektronisesti paineohjatun (kuiva)pumpun, manometrikytkimen, mikrokupla-ilmanpoistimen Air & Dirt, (kaksi paisunta-astiaa, 800 kw) CIP-liitännät, sulku- ja tyhjennysventtiilit Keskuksessa on kaksi (400 kw) tai kolme (800 kw) sulkuventtiileillä (CAMLOCK) varustettua tulo- ja lähtöliitäntää rakennusaikaiselle lämmölle. Toisiolähtö voidaan liittää 80 mm:n putkeen (800 kw) niin, että kaikki kuorma voidaan ottaa yhdestä liitännästä Kaikki järjestelmäkomponentit on asennettu, liitetty sähköisesti ja testattu tehtaalla toimitettaessa VAC-ratkaisulla varustettu säätö näyttää tapahtumat selkokielisenä. Lisäksi koneessa on kolme hälytyslähtöä. Valmius GSM-liittymälle hälytysten lähettämiseksi mahdolliselle päivystysyritykselle Järjestelmä toimitetaan paineastiadirektiivin (PED) 97/23/EY mukaisesti CE-merkittynä toimintavalmiina laitteena Vankka kehikko, jossa kuljetusta helpottavat pyörät. Trukkihaarukka-aukot turvalliseen käsittelyyn (800 kw) Toisiopuolen suodattimen kaksi venttiiliä helpottavat likaantuneen suodattimen puhdistusta Unit - Secondary Unit - Primary Heat Secondary circuit Heat Primary circuit Secondary cooled Primary return Secondary hot Primary flow Secondary hot Secondary cooled Secondary hot Secondary cooled

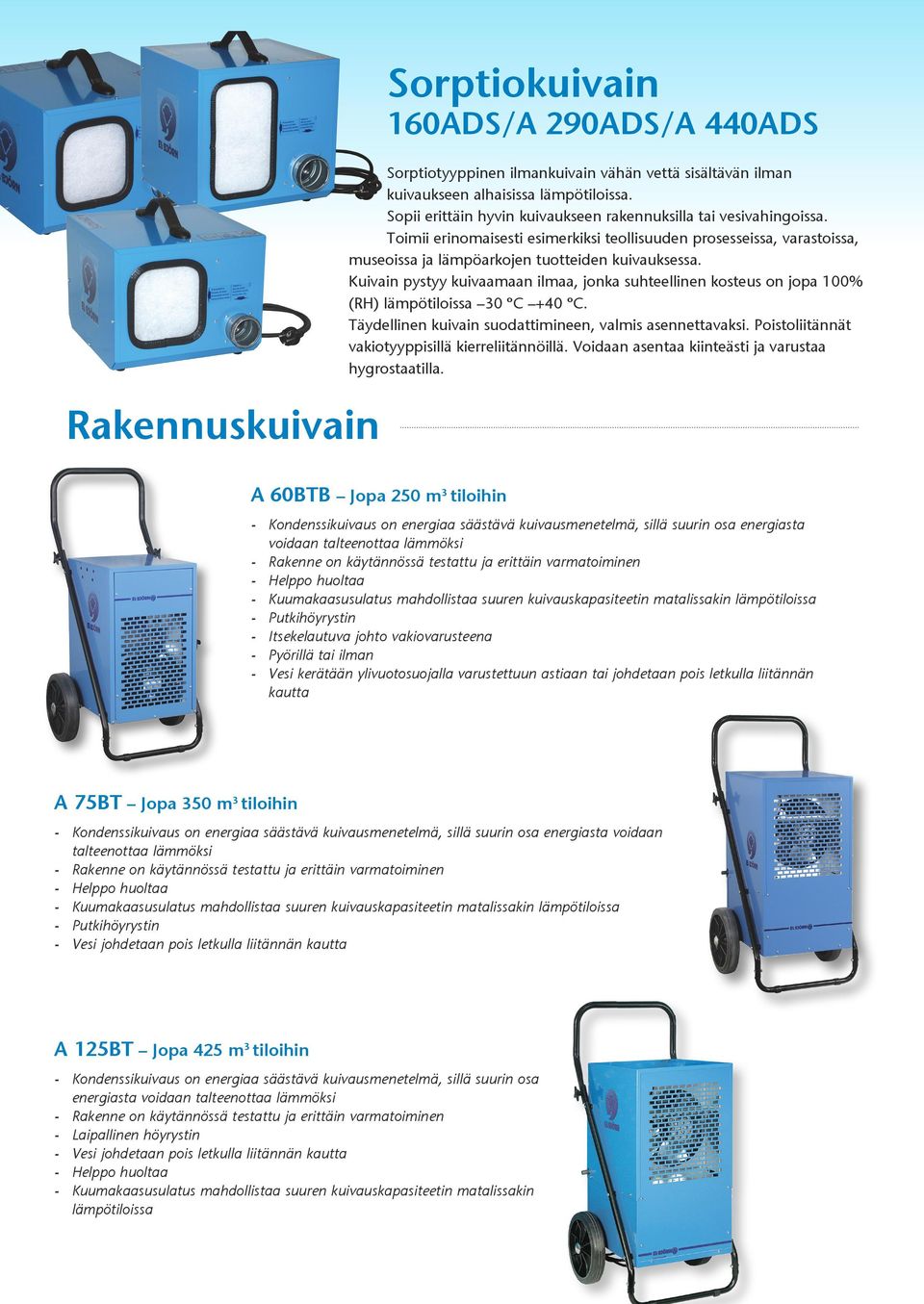

7 Rakennuskuivain Sorptiokuivain 160ADS/A 290ADS/A 440ADS Sorptiotyyppinen ilmankuivain vähän vettä sisältävän ilman kuivaukseen alhaisissa lämpötiloissa. Sopii erittäin hyvin kuivaukseen rakennuksilla tai vesivahingoissa. Toimii erinomaisesti esimerkiksi teollisuuden prosesseissa, varastoissa, museoissa ja lämpöarkojen tuotteiden kuivauksessa. Kuivain pystyy kuivaamaan ilmaa, jonka suhteellinen kosteus on jopa 100% (RH) lämpötiloissa 30 ºC +40 ºC. Täydellinen kuivain suodattimineen, valmis asennettavaksi. Poistoliitännät vakiotyyppisillä kierreliitännöillä. Voidaan asentaa kiinteästi ja varustaa hygrostaatilla. A 60BTB Jopa 250 m 3 tiloihin - Kondenssikuivaus on energiaa säästävä kuivausmenetelmä, sillä suurin osa energiasta voidaan talteenottaa lämmöksi - Rakenne on käytännössä testattu ja erittäin varmatoiminen - Helppo huoltaa - Kuumakaasusulatus mahdollistaa suuren kuivauskapasiteetin matalissakin lämpötiloissa - Putkihöyrystin - Itsekelautuva johto vakiovarusteena - Pyörillä tai ilman - Vesi kerätään ylivuotosuojalla varustettuun astiaan tai johdetaan pois letkulla liitännän kautta A 75BT Jopa 350 m 3 tiloihin - Kondenssikuivaus on energiaa säästävä kuivausmenetelmä, sillä suurin osa energiasta voidaan talteenottaa lämmöksi - Rakenne on käytännössä testattu ja erittäin varmatoiminen - Helppo huoltaa - Kuumakaasusulatus mahdollistaa suuren kuivauskapasiteetin matalissakin lämpötiloissa - Putkihöyrystin - Vesi johdetaan pois letkulla liitännän kautta A 125BT Jopa 425 m 3 tiloihin - Kondenssikuivaus on energiaa säästävä kuivausmenetelmä, sillä suurin osa energiasta voidaan talteenottaa lämmöksi - Rakenne on käytännössä testattu ja erittäin varmatoiminen - Laipallinen höyrystin - Vesi johdetaan pois letkulla liitännän kautta - Helppo huoltaa - Kuumakaasusulatus mahdollistaa suuren kuivauskapasiteetin matalissakin lämpötiloissa

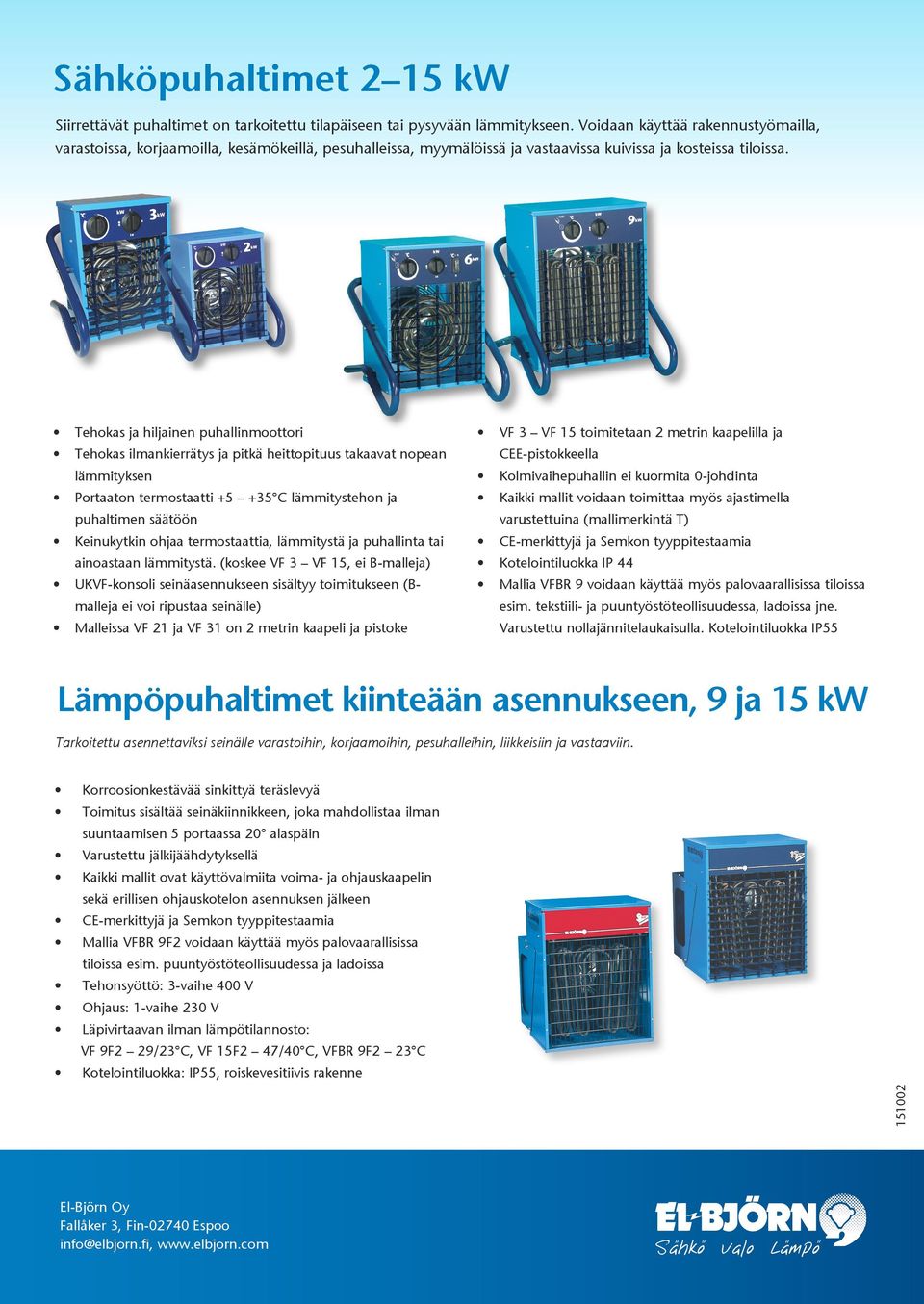

8 Sähköpuhaltimet 2 15 kw Siirrettävät puhaltimet on tarkoitettu tilapäiseen tai pysyvään lämmitykseen. Voidaan käyttää rakennustyömailla, varastoissa, korjaamoilla, kesämökeillä, pesuhalleissa, myymälöissä ja vastaavissa kuivissa ja kosteissa tiloissa. Tehokas ja hiljainen puhallinmoottori Tehokas ilmankierrätys ja pitkä heittopituus takaavat nopean lämmityksen Portaaton termostaatti C lämmitystehon ja puhaltimen säätöön Keinukytkin ohjaa termostaattia, lämmitystä ja puhallinta tai ainoastaan lämmitystä. (koskee VF 3 VF 15, ei B-malleja) UKVF-konsoli seinäasennukseen sisältyy toimitukseen (Bmalleja ei voi ripustaa seinälle) Malleissa VF 21 ja VF 31 on 2 metrin kaapeli ja pistoke VF 3 VF 15 toimitetaan 2 metrin kaapelilla ja CEE-pistokkeella Kolmivaihepuhallin ei kuormita 0-johdinta Kaikki mallit voidaan toimittaa myös ajastimella varustettuina (mallimerkintä T) CE-merkittyjä ja Semkon tyyppitestaamia Kotelointiluokka IP 44 Mallia VFBR 9 voidaan käyttää myös palovaarallisissa tiloissa esim. tekstiili- ja puuntyöstöteollisuudessa, ladoissa jne. Varustettu nollajännitelaukaisulla. Kotelointiluokka IP55 Lämpöpuhaltimet kiinteään asennukseen, 9 ja 15 kw Tarkoitettu asennettaviksi seinälle varastoihin, korjaamoihin, pesuhalleihin, liikkeisiin ja vastaaviin. Korroosionkestävää sinkittyä teräslevyä Toimitus sisältää seinäkiinnikkeen, joka mahdollistaa ilman suuntaamisen 5 portaassa 20 alaspäin Varustettu jälkijäähdytyksellä Kaikki mallit ovat käyttövalmiita voima- ja ohjauskaapelin sekä erillisen ohjauskotelon asennuksen jälkeen CE-merkittyjä ja Semkon tyyppitestaamia Mallia VFBR 9F2 voidaan käyttää myös palovaarallisissa tiloissa esim. puuntyöstöteollisuudessa ja ladoissa Tehonsyöttö: 3-vaihe 400 V Ohjaus: 1-vaihe 230 V Läpivirtaavan ilman lämpötilannosto: VF 9F2 29/23 C, VF 15F2 47/40 C, VFBR 9F2 23 C Kotelointiluokka: IP55, roiskevesitiivis rakenne El-Björn Oy Fallåker 3, Fin Espoo info@elbjorn.fi, Sahko Valo Lampo
