TUOTEKUVASTO Voimassa alkaen. Julkisen tilan listat Seinä-, katto- ja lattialuukut Kaiteet ja törmäyssuojat

Transkriptio

1 TUOTEKUVASTO Voimassa alkaen Julkisen tilan listat Seinä-, katto- ja lattialuukut Kaiteet ja törmäyssuojat

2

3 DuuriPro - korkealaatuiset tuotteet ammattilaiskäyttöön DuuriPro -valikoimasta löydät laadukkaat tuotteet ammattilaiskäyttöön. Valikoimastamme löytyy monipuoliset vaihtoehdot kulutuksen kestoa vaativiin julkisen tilan tuotteisiin ja ratkaisuihin. Korkealuokkaiset DuuriPro-tuotteet on suunniteltu erityisesti ammattilaiskäyttöön, mikä antaa vapauden luoda näyttäviä kokonaisuuksia pienillä, mutta tärkeillä vivahteilla. Vakiotuotteemme ovat helposti tilattavissa tuotteen omalla tuotenumerolla, ja useimmista tuotteista on saatavana tilauksesta mallipaloja myös sovitusta varten. Julkisen tilan listat Seinä-, lattia- ja kattoluukut Kaiteet ja törmäyssuojat Duuri Oy Tapulikaupungintie 35 PL 26, Helsinki puh. (09) (myynti) fax (09) duuri@duuri.fi ALUE-EDUSTAJAT PETRI MARKKULA Keski-Suomi Mobile petri.markkula@duuri.fi ANTTI ISOLA Pohjois-Suomi Mobile antti.isola@duuri.fi VILLE VEROMAA Varsinais-Suomi ja Ahvenanmaa Mobile ville.veromaa@duuri.fi JUKKA PIRSKANEN Itä-Suomi ja Kaakkois-Suomi Mobile jukka.pirskanen@duuri.fi OLLI SAILAKARI Uusimaa ja Itä-Uusimaa Mobile olli.sailakari@duuri.fi YHTEYSHENKILÖT PEKKA WIKMAN Johtaja Suomen toiminnot Puh pekka.wikman@duuri.fi JANI HYVÄRINEN Liiketoimintajohtaja DuuriPro Puh jani.hyvarinen@duuri.fi JORMA LAINE Laatupäällikkö / tekninen neuvoja Puh jorma.laine@duuri.fi MIKA KOSKINEN Tekninen neuvonta ja myynti Puh mika.koskinen@duuri.fi ROY LINDQVIST Varaston esimies Puh roy.lindqvist@duuri.fi

4

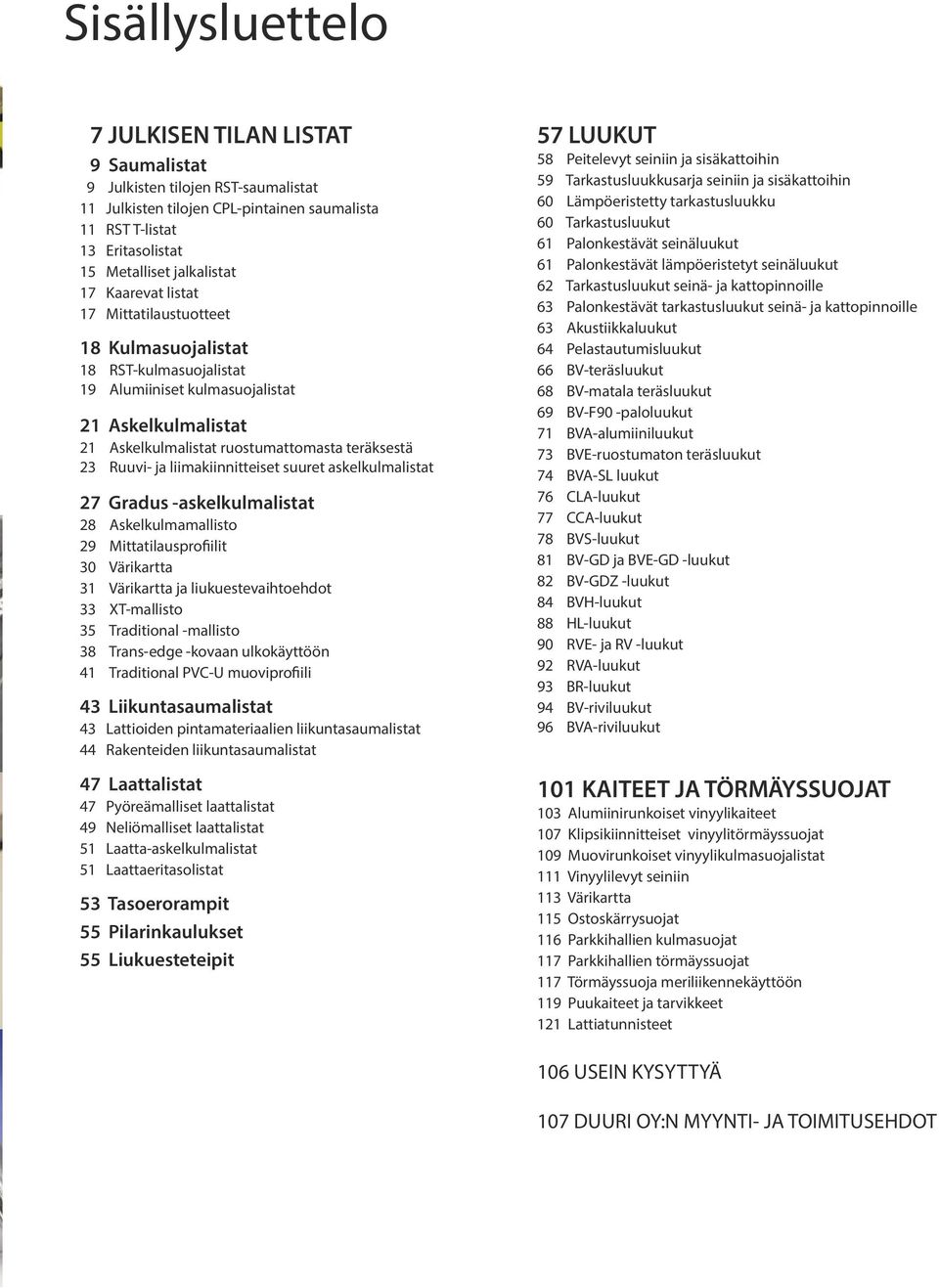

5 Sisällysluettelo 7 JULKISEN TILAN LISTAT 9 Saumalistat 9 Julkisten tilojen RST-saumalistat 11 Julkisten tilojen CPL-pintainen saumalista 11 RST T-listat 13 Eritasolistat 15 Metalliset jalkalistat 17 Kaarevat listat 17 Mittatilaustuotteet 18 Kulmasuojalistat 18 RST-kulmasuojalistat 19 Alumiiniset kulmasuojalistat 21 Askelkulmalistat 21 Askelkulmalistat ruostumattomasta teräksestä 23 Ruuvi- ja liimakiinnitteiset suuret askelkulmalistat 27 Gradus -askelkulmalistat 28 Askelkulmamallisto 29 Mittatilausprofiilit 30 Värikartta 31 Värikartta ja liukuestevaihtoehdot 33 XT-mallisto 35 Traditional -mallisto 38 Trans-edge -kovaan ulkokäyttöön 41 Traditional PVC-U muoviprofiili 43 Liikuntasaumalistat 43 Lattioiden pintamateriaalien liikuntasaumalistat 44 Rakenteiden liikuntasaumalistat 47 Laattalistat 47 Pyöreämalliset laattalistat 49 Neliömalliset laattalistat 51 Laatta-askelkulmalistat 51 Laattaeritasolistat 53 Tasoerorampit 55 Pilarinkaulukset 55 Liukuesteteipit 57 LUUKUT 58 Peitelevyt seiniin ja sisäkattoihin 59 Tarkastusluukkusarja seiniin ja sisäkattoihin 60 Lämpöeristetty tarkastusluukku 60 Tarkastusluukut 61 Palonkestävät seinäluukut 61 Palonkestävät lämpöeristetyt seinäluukut 62 Tarkastusluukut seinä- ja kattopinnoille 63 Palonkestävät tarkastusluukut seinä- ja kattopinnoille 63 Akustiikkaluukut 64 Pelastautumisluukut 66 BV-teräsluukut 68 BV-matala teräsluukut 69 BV-F90 -paloluukut 71 BVA-alumiiniluukut 73 BVE-ruostumaton teräsluukut 74 BVA-SL luukut 76 CLA-luukut 77 CCA-luukut 78 BVS-luukut 81 BV-GD ja BVE-GD -luukut 82 BV-GDZ -luukut 84 BVH-luukut 88 HL-luukut 90 RVE- ja RV -luukut 92 RVA-luukut 93 BR-luukut 94 BV-riviluukut 96 BVA-riviluukut 101 KAITEET JA TÖRMÄYSSUOJAT 103 Alumiinirunkoiset vinyylikaiteet 107 Klipsikiinnitteiset vinyylitörmäyssuojat 109 Muovirunkoiset vinyylikulmasuojalistat 111 Vinyylilevyt seiniin 113 Värikartta 115 Ostoskärrysuojat 116 Parkkihallien kulmasuojat 117 Parkkihallien törmäyssuojat 117 Törmäyssuoja meriliikennekäyttöön 119 Puukaiteet ja tarvikkeet 121 Lattiatunnisteet 106 USEIN KYSYTTYÄ 107 DUURI OY:N MYYNTI- JA TOIMITUSEHDOT

6

7 JULKISEN TILAN LISTAT 7 Julkisen tilan listat Kun tarvitset tyylikkäitä ja luotettavia ratkaisuja Korkealuokkaiset, ruostumattomasta teräksestä valmistetut DuuriPro-listat on suunniteltu julkisiin tiloihin vaativaankin käyttöön. Tyylikkäät ja vahvat materiaalit kestävät aikaa ja katsetta. Valikoimastamme löytyy laaja valikoima näyttäviä ja kestäviä listavaihtoehtoja. Kaikki DuuriPro-listat on kulutustestattu laatujärjestelmämme mukaisesti. Panostamme myös turvallisuuteen, asennushelppouteen ja toimitusnopeuteen; kaikki testatut vakiotuotteet ovat saatavilla nopeasti varastostamme erilaisin kiinnitystavoin, mikä tekee listoituksesta vaivatonta ja kustannustehokasta. Valmistamme myös erikoisprofiileja mittatilauksesta.

8 8 JULKISEN TILAN LISTAT

9 JULKISEN TILAN LISTAT 9 Kestävää viimeistelyä SAUMALISTAT Julkisissa tiloissa käytetään useimmiten liima- tai ruuvikiinnitteisiä listoja. Saumalista erottaa vaihtuvat materiaalit ja viimeistelee liikuntasaumakohdat.suoraan varastosta vakiolistoja löytyy 30 mm leveydestä aina 120 mm asti. JULKISTEN TILOJEN RST-SAUMALISTAT Materiaali: valmistettu julkisiin tiloihin soveltuvasta hiottupintaisesta ruostumattomasta teräksestä. Materiaalivahvuus 1,5 mm. Kiinnitys: ruuvi- tai liimakiinnitys. Suosittelemme liimakiinnitteisten listojen kiinnitykseen Duuri-asennusliimaa. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RST:n leikkaukseen soveltuvaa laikkaa. Pieniä määriä voi katkaista myös rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset sekä muut julkisen tilan kohteet paikoissa, joissa ei käytetä kovapyöräisiä pumppukärryjä. Rei`ättömät listat kiinnitetään asennusliimalla. SAUMALISTAT Leveys/Mallityyppi Pituus Tuotenro V/T 30 mm, kaareva pinta, ilman reikiä 300 cm R V 30 mm, keskeltä nekattu, ilman reikiä 300 cm R, V 38 mm, AluRST, ilman reikiä 270 cm B2 AS 270-R T Kaareva pinta Keskeltä nekattu Reunoilta nekattu 40 mm, keskeltä nekattu, ilman reikiä 300 cm R V 40 mm, reunoilta nekattu, rei illä 90 cm A4 RST 90 V 40 mm, reunoilta nekattu, rei illä 180 cm A4 RST 180 V 40 mm, reunoilta nekattu, rei llä 300 cm V 40 mm, reunoilta nekattu, ilman reikiä 300 cm R V 45 mm, AluRST tulppakiinnitys 270 cm K1 AS 270 T 50 mm, reunoilta nekattu, ilman reikiä 300 cm R V 50 mm, reunoilta nekattu, rei llä 300 cm V 60 mm, reunoilta nekattu, ilman reikiä 90 cm A5 RST 90 T 60 mm, reunoilta nekattu, ilman reikiä 180 cm A5 RST 180 T 60 mm, reunoilta nekattu, ilman reikiä 300 cm R V 60 mm, reunoilta nekattu, rei illä 300 cm V 70 mm, reunilta nekattu, ilman reikiä 300 cm R V 70 mm, reunoilta nekattu, sivurei itetty 300 cm V 80 mm, reunoilta nekattu, ilman reikiä 90 cm A6 RST 90-R V 80 mm, reunoilta nekattu, ilman reikiä 180 cm A6 RST 180-R V 80 mm, reunoilta nekattu, ilman reikiä 300 cm R V 80 mm, reunoilta nekattu, rei illä 300 cm V 90 mm, reunoilta nekattu, ilman reikiä 300 cm R V 100 mm, reunoilta nekattu, ilman reikiä 90 cm A7 RST 90-R V 100 mm, reunoilta nekattu, ilman reikiä 180 cm A7 RST 180-R V 100 mm, reunoilta nekattu, ilman reikiä 300 cm R V 120 mm, reunoilta nekattu, ilman reikiä 90 cm A8 RST 90-R V 120 mm, reunoilta nekattu, ilman reikiä 180 cm A8 RST 180-R V 120 mm, reunoilta nekattu, ilman reikiä 300 cm R V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTEE

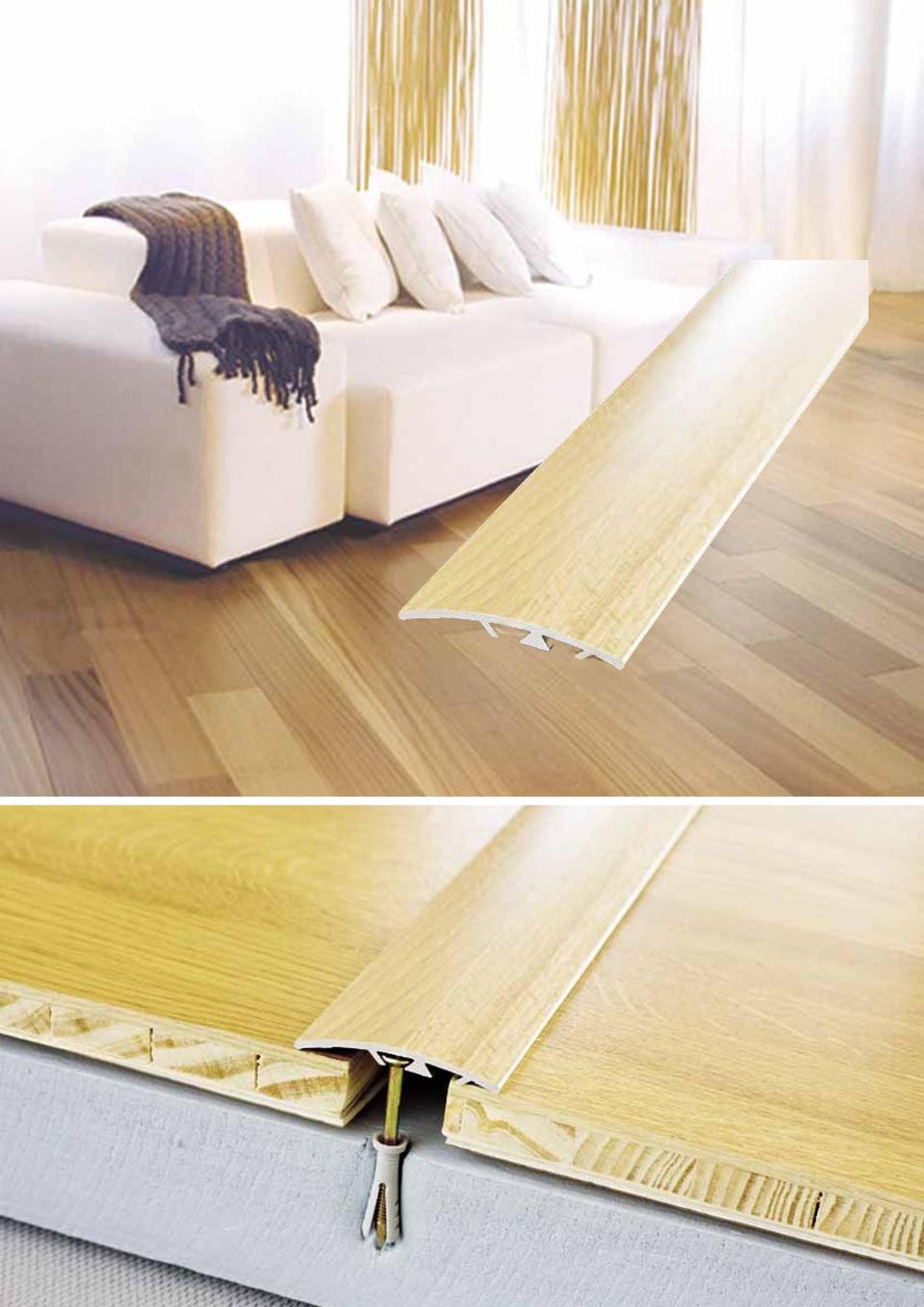

11 JULKISEN TILAN LISTAT 11 JULKISTEN TILOJEN CPL-PINTAINEN SAUMALISTA Materiaali: valmistettu julkisiin tiloihin soveltuvasta tammikuvioidussa CPL-pintaisesta alumiinilistasta. Kiinnitys: tulppakiinnitys. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset sekä muut julkisen tilan kohteet paikoissa, joissa ei käytetä kovapyöräisiä pumppukärryjä. CPL-PINTAINEN SAUMALISTA Leveys/Mallityyppi Väri Pituus Tuotenro V/T 45 mm CPL -saumalista Tammi 270 cm K2 OA 270 V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE RST T-LISTAT Leveys/Mallityyppi Väri Pituus Tuotenro V/T 14 mm, hiottu RST RST 250 cm T 14 mm, kiillotettu RST RST 250 cm T 25 mm, hiottu RST RST 250 cm T 25 mm, kiillotettu RST RST 250 cm T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

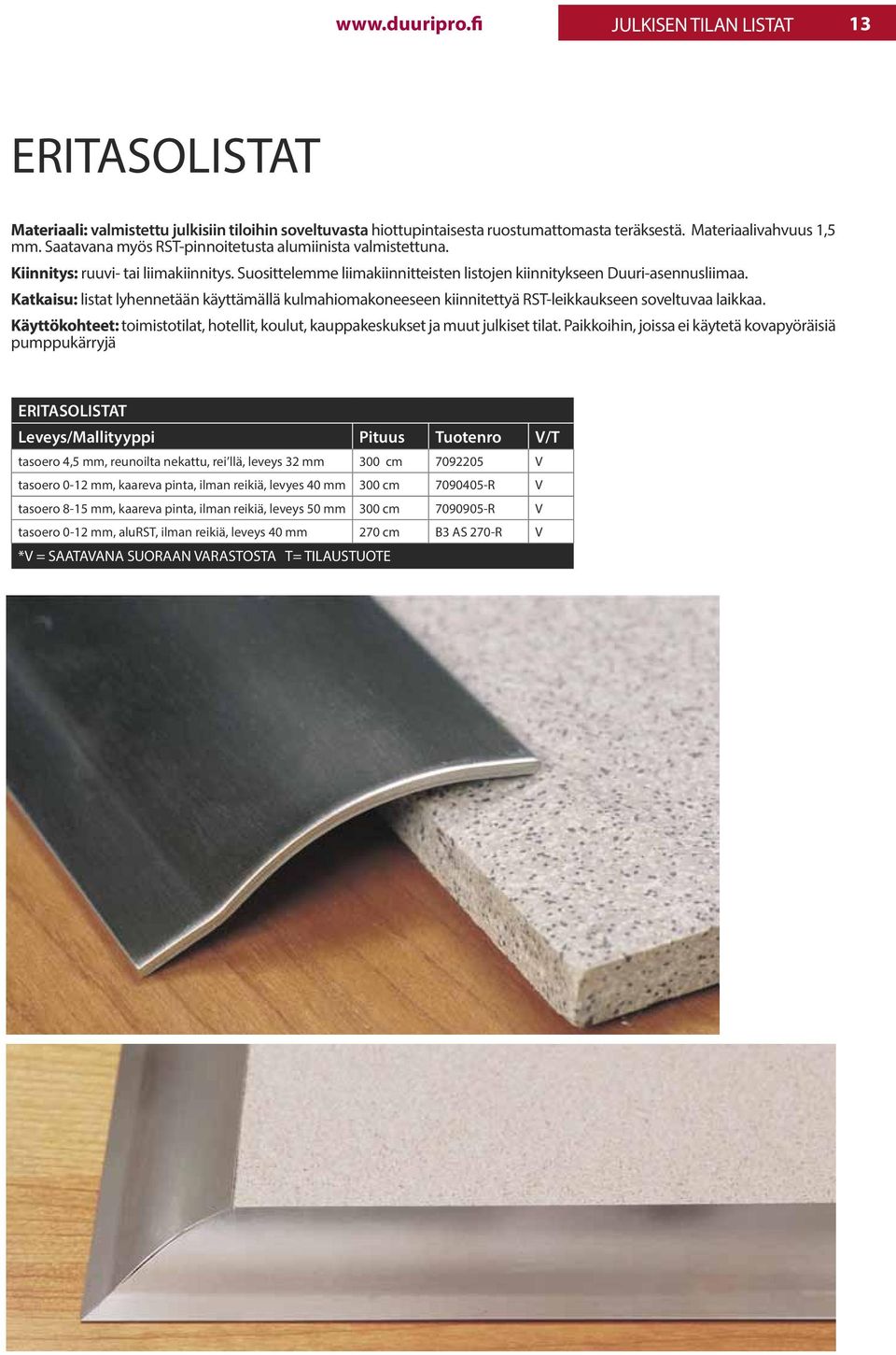

13 JULKISEN TILAN LISTAT 13 ERITASOLISTAT Materiaali: valmistettu julkisiin tiloihin soveltuvasta hiottupintaisesta ruostumattomasta teräksestä. Materiaalivahvuus 1,5 mm. Saatavana myös RST-pinnoitetusta alumiinista valmistettuna. Kiinnitys: ruuvi- tai liimakiinnitys. Suosittelemme liimakiinnitteisten listojen kiinnitykseen Duuri-asennusliimaa. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RST-leikkaukseen soveltuvaa laikkaa. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muut julkiset tilat. Paikkoihin, joissa ei käytetä kovapyöräisiä pumppukärryjä ERITASOLISTAT Leveys/Mallityyppi Pituus Tuotenro V/T tasoero 4,5 mm, reunoilta nekattu, rei llä, leveys 32 mm 300 cm V tasoero 0-12 mm, kaareva pinta, ilman reikiä, levyes 40 mm 300 cm R V tasoero 8-15 mm, kaareva pinta, ilman reikiä, leveys 50 mm 300 cm R V tasoero 0-12 mm, alurst, ilman reikiä, leveys 40 mm 270 cm B3 AS 270-R V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

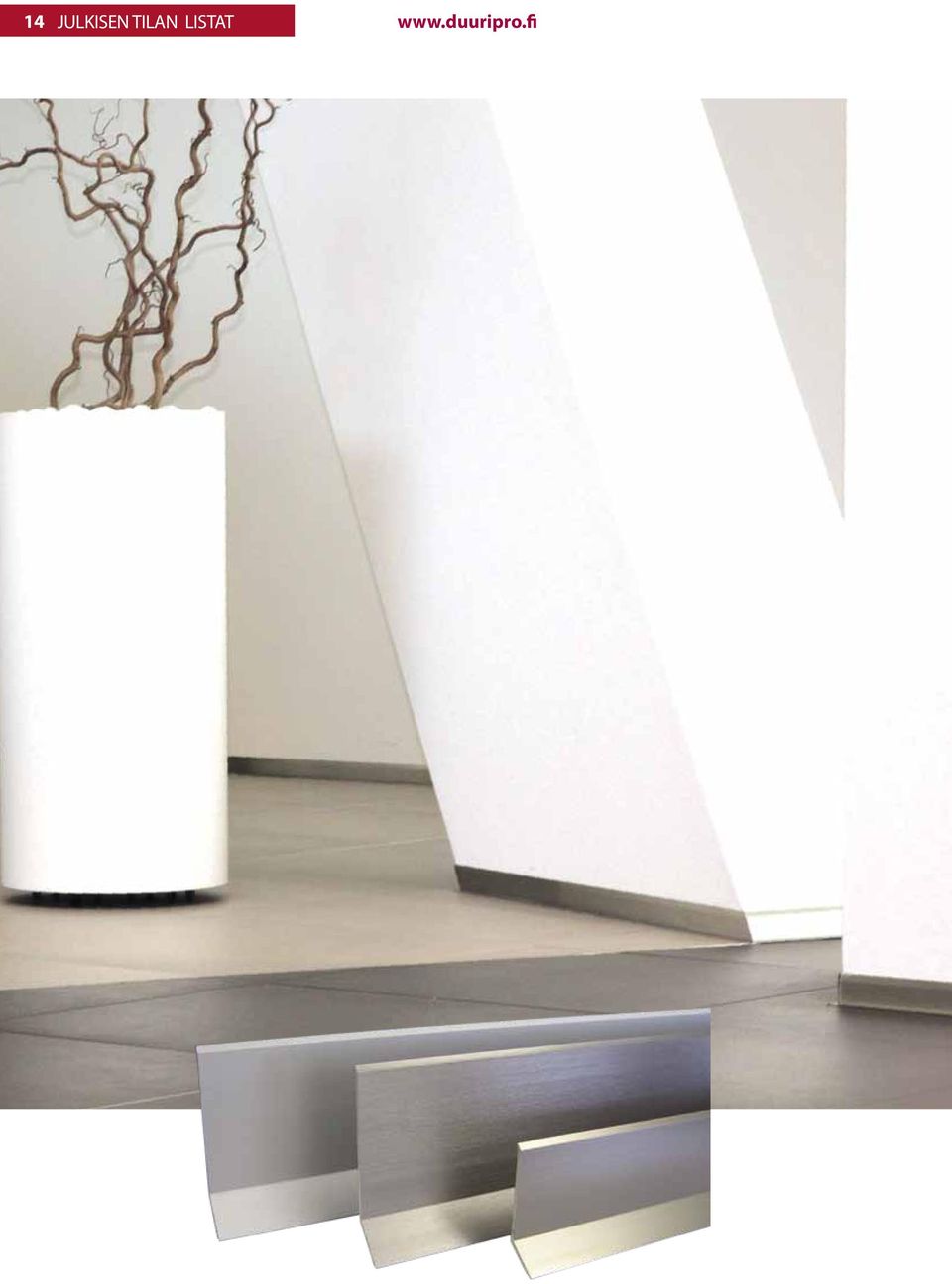

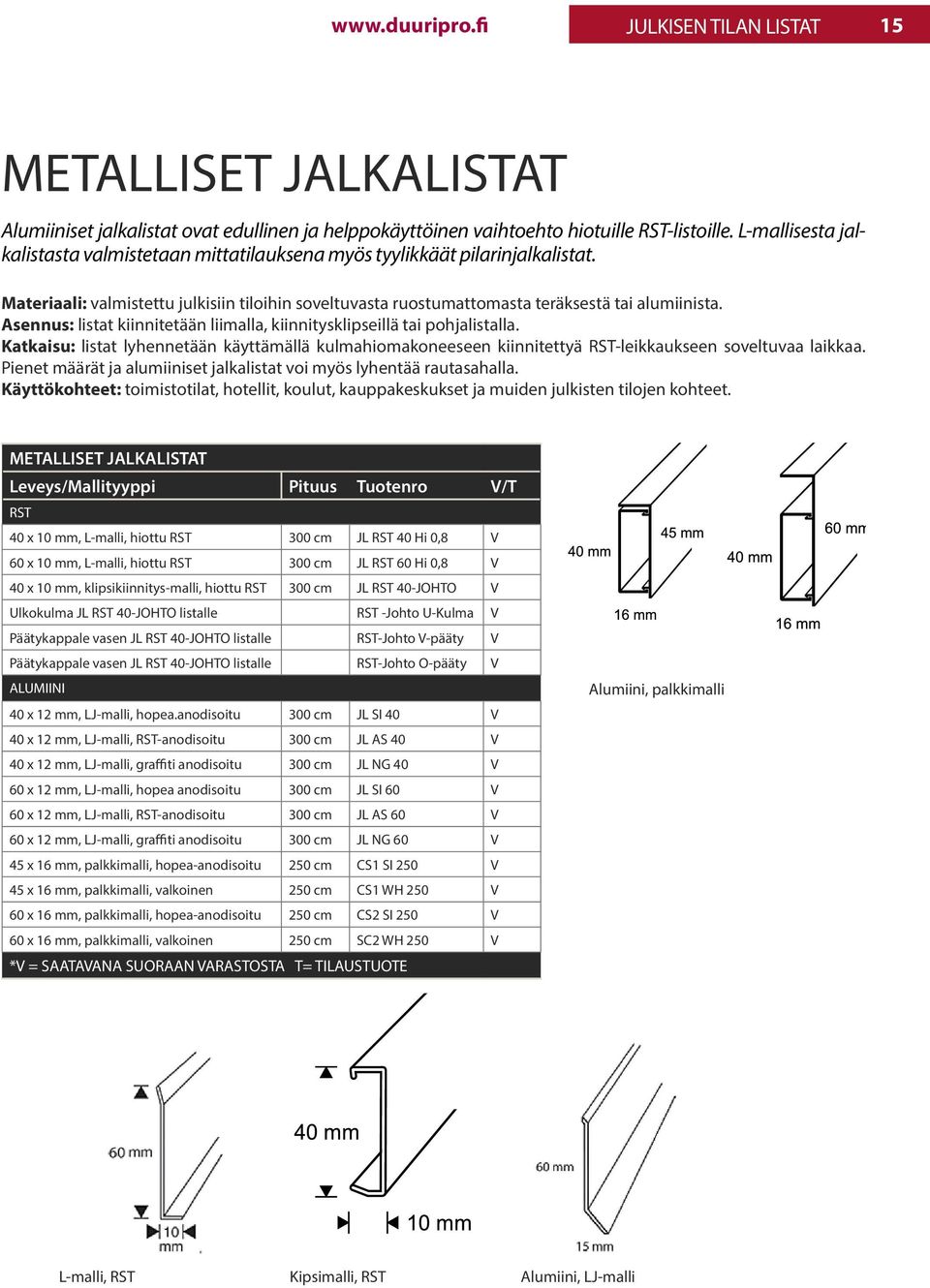

15 JULKISEN TILAN LISTAT 15 METALLISET JALKALISTAT Alumiiniset jalkalistat ovat edullinen ja helppokäyttöinen vaihtoehto hiotuille RST-listoille. L-mallisesta jalkalistasta valmistetaan mittatilauksena myös tyylikkäät pilarinjalkalistat. Materiaali: valmistettu julkisiin tiloihin soveltuvasta ruostumattomasta teräksestä tai alumiinista. Asennus: listat kiinnitetään liimalla, kiinnitysklipseillä tai pohjalistalla. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RST-leikkaukseen soveltuvaa laikkaa. Pienet määrät ja alumiiniset jalkalistat voi myös lyhentää rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. METALLISET JALKALISTAT Leveys/Mallityyppi Pituus Tuotenro V/T RST 40 x 10 mm, L-malli, hiottu RST 300 cm JL RST 40 Hi 0,8 V 60 x 10 mm, L-malli, hiottu RST 300 cm JL RST 60 Hi 0,8 V 40 x 10 mm, klipsikiinnitys-malli, hiottu RST 300 cm JL RST 40-JOHTO V Ulkokulma JL RST 40-JOHTO listalle RST -Johto U-Kulma V Päätykappale vasen JL RST 40-JOHTO listalle RST-Johto V-pääty V Päätykappale vasen JL RST 40-JOHTO listalle RST-Johto O-pääty V ALUMIINI 40 x 12 mm, LJ-malli, hopea.anodisoitu 300 cm JL SI 40 V 40 x 12 mm, LJ-malli, RST-anodisoitu 300 cm JL AS 40 V 40 x 12 mm, LJ-malli, graffiti anodisoitu 300 cm JL NG 40 V 60 x 12 mm, LJ-malli, hopea anodisoitu 300 cm JL SI 60 V 60 x 12 mm, LJ-malli, RST-anodisoitu 300 cm JL AS 60 V 60 x 12 mm, LJ-malli, graffiti anodisoitu 300 cm JL NG 60 V 45 x 16 mm, palkkimalli, hopea-anodisoitu 250 cm CS1 SI 250 V 45 x 16 mm, palkkimalli, valkoinen 250 cm CS1 WH 250 V 60 x 16 mm, palkkimalli, hopea-anodisoitu 250 cm CS2 SI 250 V 60 x 16 mm, palkkimalli, valkoinen 250 cm SC2 WH 250 V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Alumiini, palkkimalli L-malli, RST Kipsimalli, RST Alumiini, LJ-malli

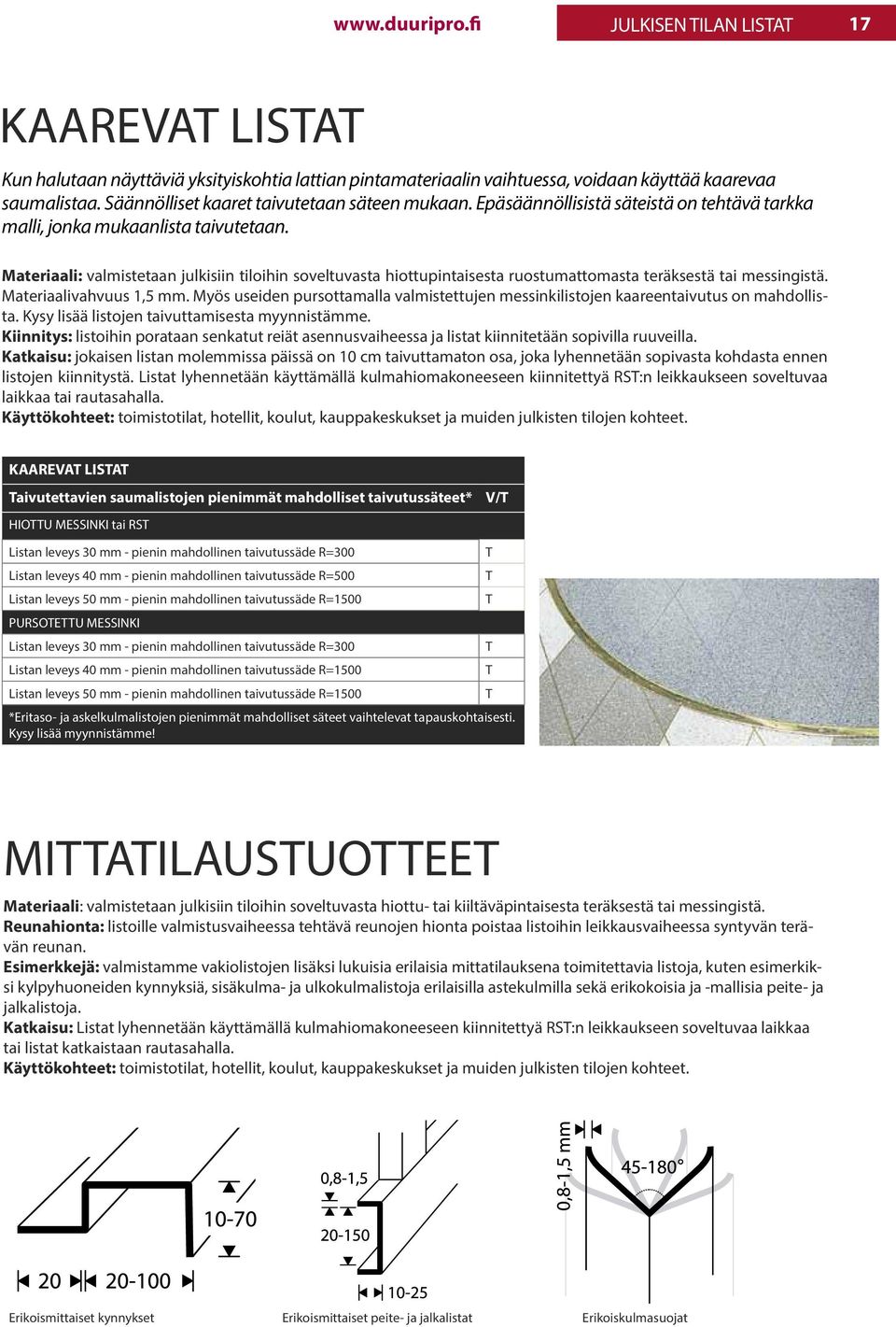

17 JULKISEN TILAN LISTAT 17 KAAREVAT LISTAT Kun halutaan näyttäviä yksityiskohtia lattian pintamateriaalin vaihtuessa, voidaan käyttää kaarevaa saumalistaa. Säännölliset kaaret taivutetaan säteen mukaan. Epäsäännöllisistä säteistä on tehtävä tarkka malli, jonka mukaanlista taivutetaan. Materiaali: valmistetaan julkisiin tiloihin soveltuvasta hiottupintaisesta ruostumattomasta teräksestä tai messingistä. Materiaalivahvuus 1,5 mm. Myös useiden pursottamalla valmistettujen messinkilistojen kaareentaivutus on mahdollista. Kysy lisää listojen taivuttamisesta myynnistämme. Kiinnitys: listoihin porataan senkatut reiät asennusvaiheessa ja listat kiinnitetään sopivilla ruuveilla. Katkaisu: jokaisen listan molemmissa päissä on 10 cm taivuttamaton osa, joka lyhennetään sopivasta kohdasta ennen listojen kiinnitystä. Listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RST:n leikkaukseen soveltuvaa laikkaa tai rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. KAAREVAT LISTAT Taivutettavien saumalistojen pienimmät mahdolliset taivutussäteet* HIOTTU MESSINKI tai RST V/T Listan leveys 30 mm - pienin mahdollinen taivutussäde R=300 T Listan leveys 40 mm - pienin mahdollinen taivutussäde R=500 T Listan leveys 50 mm - pienin mahdollinen taivutussäde R=1500 T PURSOTETTU MESSINKI Listan leveys 30 mm - pienin mahdollinen taivutussäde R=300 T Listan leveys 40 mm - pienin mahdollinen taivutussäde R=1500 T Listan leveys 50 mm - pienin mahdollinen taivutussäde R=1500 T *Eritaso- ja askelkulmalistojen pienimmät mahdolliset säteet vaihtelevat tapauskohtaisesti. Kysy lisää myynnistämme! MITTATILAUSTUOTTEET Materiaali: valmistetaan julkisiin tiloihin soveltuvasta hiottu- tai kiiltäväpintaisesta teräksestä tai messingistä. Reunahionta: listoille valmistusvaiheessa tehtävä reunojen hionta poistaa listoihin leikkausvaiheessa syntyvän terävän reunan. Esimerkkejä: valmistamme vakiolistojen lisäksi lukuisia erilaisia mittatilauksena toimitettavia listoja, kuten esimerkiksi kylpyhuoneiden kynnyksiä, sisäkulma- ja ulkokulmalistoja erilaisilla astekulmilla sekä erikokoisia ja -mallisia peite- ja jalkalistoja. Katkaisu: Listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RST:n leikkaukseen soveltuvaa laikkaa tai listat katkaistaan rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. Erikoismittaiset kynnykset Erikoismittaiset peite- ja jalkalistat Erikoiskulmasuojat

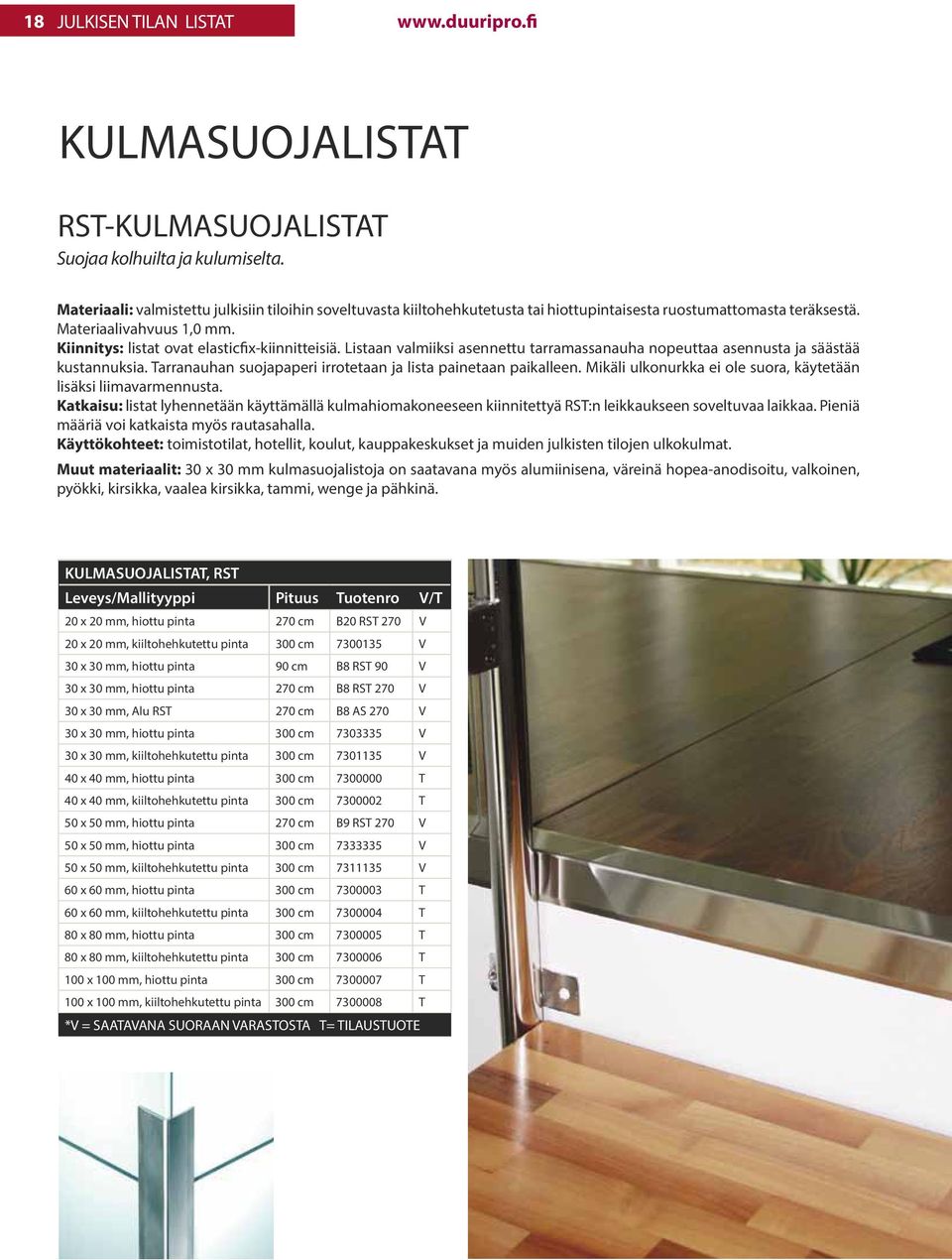

18 18 JULKISEN TILAN LISTAT KULMASUOJALISTAT RST-KULMASUOJALISTAT Suojaa kolhuilta ja kulumiselta. Materiaali: valmistettu julkisiin tiloihin soveltuvasta kiiltohehkutetusta tai hiottupintaisesta ruostumattomasta teräksestä. Materiaalivahvuus 1,0 mm. Kiinnitys: listat ovat elasticfix-kiinnitteisiä. Listaan valmiiksi asennettu tarramassanauha nopeuttaa asennusta ja säästää kustannuksia. Tarranauhan suojapaperi irrotetaan ja lista painetaan paikalleen. Mikäli ulkonurkka ei ole suora, käytetään lisäksi liimavarmennusta. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RST:n leikkaukseen soveltuvaa laikkaa. Pieniä määriä voi katkaista myös rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen ulkokulmat. Muut materiaalit: 30 x 30 mm kulmasuojalistoja on saatavana myös alumiinisena, väreinä hopea-anodisoitu, valkoinen, pyökki, kirsikka, vaalea kirsikka, tammi, wenge ja pähkinä. KULMASUOJALISTAT, RST Leveys/Mallityyppi Pituus Tuotenro V/T 20 x 20 mm, hiottu pinta 270 cm B20 RST 270 V 20 x 20 mm, kiiltohehkutettu pinta 300 cm V 30 x 30 mm, hiottu pinta 90 cm B8 RST 90 V 30 x 30 mm, hiottu pinta 270 cm B8 RST 270 V 30 x 30 mm, Alu RST 270 cm B8 AS 270 V 30 x 30 mm, hiottu pinta 300 cm V 30 x 30 mm, kiiltohehkutettu pinta 300 cm V 40 x 40 mm, hiottu pinta 300 cm T 40 x 40 mm, kiiltohehkutettu pinta 300 cm T 50 x 50 mm, hiottu pinta 270 cm B9 RST 270 V 50 x 50 mm, hiottu pinta 300 cm V 50 x 50 mm, kiiltohehkutettu pinta 300 cm V 60 x 60 mm, hiottu pinta 300 cm T 60 x 60 mm, kiiltohehkutettu pinta 300 cm T 80 x 80 mm, hiottu pinta 300 cm T 80 x 80 mm, kiiltohehkutettu pinta 300 cm T 100 x 100 mm, hiottu pinta 300 cm T 100 x 100 mm, kiiltohehkutettu pinta 300 cm T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

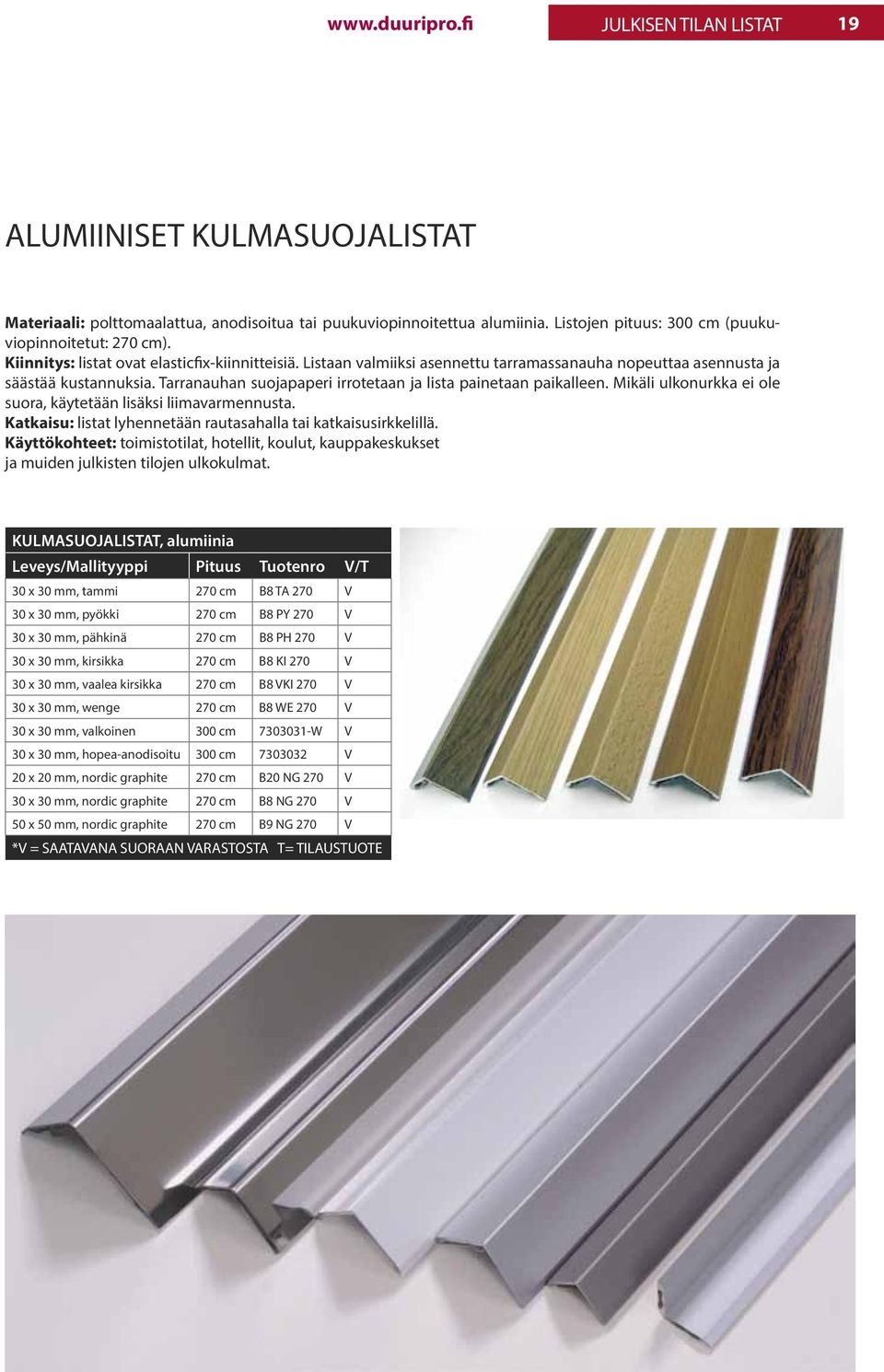

19 JULKISEN TILAN LISTAT 19 ALUMIINISET KULMASUOJALISTAT Materiaali: polttomaalattua, anodisoitua tai puukuviopinnoitettua alumiinia. Listojen pituus: 300 cm (puukuviopinnoitetut: 270 cm). Kiinnitys: listat ovat elasticfix-kiinnitteisiä. Listaan valmiiksi asennettu tarramassanauha nopeuttaa asennusta ja säästää kustannuksia. Tarranauhan suojapaperi irrotetaan ja lista painetaan paikalleen. Mikäli ulkonurkka ei ole suora, käytetään lisäksi liimavarmennusta. Katkaisu: listat lyhennetään rautasahalla tai katkaisusirkkelillä. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen ulkokulmat. KULMASUOJALISTAT, alumiinia Leveys/Mallityyppi Pituus Tuotenro V/T 30 x 30 mm, tammi 270 cm B8 TA 270 V 30 x 30 mm, pyökki 270 cm B8 PY 270 V 30 x 30 mm, pähkinä 270 cm B8 PH 270 V 30 x 30 mm, kirsikka 270 cm B8 KI 270 V 30 x 30 mm, vaalea kirsikka 270 cm B8 VKI 270 V 30 x 30 mm, wenge 270 cm B8 WE 270 V 30 x 30 mm, valkoinen 300 cm W V 30 x 30 mm, hopea-anodisoitu 300 cm V 20 x 20 mm, nordic graphite 270 cm B20 NG 270 V 30 x 30 mm, nordic graphite 270 cm B8 NG 270 V 50 x 50 mm, nordic graphite 270 cm B9 NG 270 V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

21 JULKISEN TILAN LISTAT 21 ASKELKULMALISTAT KOVAAN JULKISEN TILAN KÄYTTÖÖN DuuriPro-askelkulmalistat ovat näyttävä ratkaisu julkisiin tiloihin. Ne soveltuvat esimerkiksi kauppakeskuksiin, lentokentille, hotelleihin, toimistotiloihin, sairaaloihin sekä muihin julkistilojen portaikkoihin. Saatavana myös LED-valoaskelkulmalistoja, jotka soveltuvat esimerkiksi elokuvateattereihin ja ravintoloihin. ASKELKULMALISTAT RUOSTUMATTOMASTA TERÄKSESTÄ ASKELKULMALISTAT, ruostumaton teräs Leveys/Mallityyppi Pituus Tuotenro V/T 35 x 25 mm, sileä pinta 300 cm R V 40 x 25 mm, kohopinta 250 cm R V 42,5 x 23,5 mm, rihlattu pinta 300 cm R V 50 x 30 mm, kohopinta 250 cm R V 80 x 30 mm, kohopinta 250 cm R V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Askelkulmalistojen erilaiset karhennusvaihtoehdot vähentävät liukastumisriskiä julkisten tilojen portaikoissa. Rihlattu pinta Sileä pinta Kohopinta

23 JULKISEN TILAN LISTAT 23 RUUVI- JA LIIMAKIINNITTEISET SUURET ASKELKULMALISTAT Askelkulma- ja liukastumisenestolistat turvaavat askeleet. Suojatut askelkulmat antavat selkeyttä ja näyttävyyttä. Lisäksi ne ovat helppohoitoisia. SUURET ASKELKULMALISTAT, ruuvi- ja liimakiinnitteinen Väri Pituus Tuotenro V/T ASKELKULMA 42 x 22 mm, rihlattu Kulta-anodisoitu 90 cm D7 KE 90 V Kulta-anodisoitu 180 cm D7 KE 180 V Kulta-anodisoitu 270 cm D7 KE 270 V Kromianodisoitu 90 cm D7 KR 90 V Kromianodisoitu 180 cm D7 KR 180 V Kromianodisoitu 270 cm D7 KR 270 V Pronssianodisoitu 90 cm D7 PE 90 V Pronssianodisoitu 180 cm D7 PE 180 V Pronssianodisoitu 270 cm D7 PE 270 V Kiillotettu alumiini 270 cm R V Kulta-anodisoitu 270 cm R V Messinki 270 cm V Pronssianodisoitu 270 cm R V Kromianodisoitu 270 cm R V ASKELKULMA LIUKUESTEELLÄ 42 x 18 mm, rihlattu Kiillotettu alumiini 270 cm V Kulta-anodisoitu 270 cm V Messinki 270 cm V ASKELKULMA LIUKUESTEELLÄ 42 x 34 mm, rihlattu Kiillotettu alumiini 270 cm V Kulta-anodisoitu 270 cm V ASKELKULMA 50 x 22 mm, rihlattu Kiillotettu alumiini 320 cm V Messinki 320 cm T ASKELKULMA 55 x 43 mm, rihlattu Messinki 500 cm V Messinki 500 cm R V Kiillotettu alumiini 270 cm V Kiillotettu alumiini 270 cm R V Kulta-anodisoitu 270 cm V Kulta-anodisoitu 270 cm R V ASKELKULMA 55 x 50 mm, rihlattu Kiillotettu alumiini 320 cm V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE SUURET ASKELKULMALISTAT, ruuvi- ja liimakiinnitteinen ASKELKULMA LIUKUESTEELLÄ 42 x 18 mm, rihlattu ASKELKULMA LIUKUESTEELLÄ 42 x 34 mm, rihlattu ASKELKULMA 55 x 43 mm, rihlattu, reiätön ASKELKULMA 50 x 22mm, rihlattu ASKELKULMA 55 x 43 mm, rihlattu, rei illä ASKELKULMA LIUKUESTEELLÄ 55 x 50 mm, rihlattu

24 24 JULKISEN TILAN LISTAT RUUVI- JA LIIMAKIINNITTEISET SUURET ASKELKULMALISTAT Väri Pituus Tuotenro V/T ASKELKULMA 56 x 47 mm, rihlattu Hopea-anodisoitu 320 cm V Hopea-anodisoitu 320 cm R V Kulta-anodisoitu 320 cm V Kulta-anodisoitu 320 cm R V ASKELKULMA PVC-LIUKUESTEELLÄ 55 x 50 mm, rihlattu Kiillotettu alumiini 320 cm V ASKELKULMA PVC-LIUKUESTEELLÄ 60 x 35 mm, rihlattu Kiillotettu alumiini 320 cm V ASKELKULMA PVC-LIUKUESTEELLÄ 67 x 30 mm, sileä Kiillotettu alumiini 320 cm V Messinki 320 cm V LIUKUESTEET Musta 25 m V Musta, rihlattu 25 m V Musta, sileä 25 m V Beige, sileä 25 m V ASKELKULMA 56 x 47 mm, rihlattu ASKELKULMA PVC-LIUKUESTEELLÄ 55 x 50 mm, rihlattu ASKELKULMA PVC-LIUKUESTEELLÄ 67 x 30 mm, rihlattu Ruskea, sileä 25 m V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE LIUKUESTEET musta, rihlattu LIUKUESTEET musta, sileä LIUKUESTEET musta, sileä

25 JULKISEN TILAN LISTAT 25

27 JULKISEN TILAN LISTAT 27 GRADUS ASKELKULMALISTAT Liukuesteenä porrasaskelmalle Varoittavana huomiona portaikoisssa Värikontrastina porras askelmissa Portaan kulumisen suojaksi Portaikon lattianpäällysteen suojaksi Kiinteistön hoitokulujen pienentämiseksi Ulkonäön korostamiseksi

28 28 JULKISEN TILAN LISTAT ASKELKULMAMALLISTO XT Elite Traditional Trans-Edge Ominaisuudet Ominaisuudet Ominaisuudet Ominaisuudet Alumiini tai PVC-u Tehdasasenteinen kulman ylittävä huippumuotoiltu liukueste Liukuesteen lukkomekanismi takaa lujan kiinnittyvyyden Alumiini Liukueste toimitetaan erikseen. Ruuvikiinnitys liukuestenauhan alle. Liukueste asennetaan listan uraan Alumiini, kromattu alumiini, PVC-u muovi Tehdasasenteinen liukueste. Listojen mukana liukuestenauhasta tehdyt täytepalat ruuvin reikien peittämiseksi. Alumiini, erittäin kovaan kulutukseen Tehdasasenteinen liukueste. Listojen mukana liukuestenauhasta tehdyt täytepalat ruuvin reikien peittämiseksi Profiilien muotoilu varmistaa lattianpäällysteen ja profiilin yhtenäisen rajapinnan

29 JULKISEN TILAN LISTAT 29 MITTATILAUSPROFIILIT Kaarevat profiilit Osa profiileista voidaan toimittaa mittatilaustyönä kaarevina. Kuvastossamme profiilit mainittu erikseen vihreällä merkillä. Tilauksen yhteydessä toimitettava mallisabluuna halutusta kaaresta. Hitsatut kulmat Hitsatut kulmat viimeistelevät listan päädyn avoimissa portaikoissa. Saatavilla varastokokoihin 355 mm x 355 mm 83 ja 90 asteen kulmissa. Muut koot ja kulmat tilauksesta. Hitsattu kulma sellaisenaan viimeistelee portaikon reunat lattianpäällysteen reunalta. Lisätietoja myynnistämme. TA66 Aluminium MT42 VC-u Metallic 42 TA42 TA2C Aluminium Aluminium TC2 clip 5 Steel TA2CTAC42 BT42 Aluminium Chrome Finish Aluminium Bronze TA5 5 Aluminium TA1 TA1 25 Aluminium Aluminium TA50 Aluminium TA5 7 Aluminium TA5B Aluminium TA5B TA5C Aluminium Aluminium TA5C Aluminium TP32 pvc 4 TP32 HT38 PVC-u pvc HT44 HT38 PVC-u PVC-u HT44 PVC-u 10 18

30 30 JULKISEN TILAN LISTAT Värikartta Profiili Profiilivaihtoehdot: Alumiini Pronssi Kromi PVC-u Metalli PVC-u Flexible PVC Brown Ink ebell Metals Midnight Granite Dove Burgundy Evergreen Aluminium Aluminium (Mill Finish) LRV: Bronze Bronze LRV: Aluminium (Chrome Finish) LRV: Glacier Canvas PVC-u hardnose - Satin Finish Snowdrift Black LRV: 4.99 Ink LRV: 5.40 Midnight LRV: 6.77 Burgundy LRV: 5.89 Evergreen LRV: 6.63 Brown LRV: 7.15 NCS: 8502-B NCS: 8010-R70B NCS: 6030-R80B NCS: 6030-R10B NCS: 7020-B70G NCS: 6010-Y70R Nutmeg LRV: Bluebell LRV: 9.76 Granite LRV: Dove LRV: Glacier LRV: Canvas LRV: n NCS: 6020-Y80R NCS: 5030-R90B NCS: 6502-R NCS: 5000-N NCS: 2502-B NCS: 2005-Y30R Linen LRV: Granite Buttercup Dove LRV: Snowdrift LRV: Clay Snowdrift LRV: Sky LRV: Duckegg LRV: Jade LRV: NCS: 8502-B NCS: 1070-Y NCS: 0500-N NCS: S2502-Y NCS: S1515-R90B NCS: S2010-B10G NCS: S2005-G PVC-u hardnose - Metallic Finish Burnt Almond Burnt Almond LRV: 9.92 Zinc Zinc LRV: Doubloon Doubloon LRV: Silver Silver LRV: NCS: 7010-Y50R NCS: 6005-R80B NCS: 4020-Y NCS: 2005-R80B Flexible Pvc Black LRV: 4.56 Brown LRV: 6.05 Granite LRV: Dove LRV: Snowdrift LRV: NCS: 8502-B NCS: 8010-Y50R NCS: 7005-R50B NCS: 4500-N NCS: 0500-N

31 JULKISEN TILAN LISTAT 31 Värikartta - Liukuestevaihtoehdot Liukuestevaihtoehdot: Xtra-grip Xtra-grip Plus Sisäkäyttöön liukuestevaihtoehdot vakio tai rakeinen Ulkokäyttö, vakiopinta Kovaan ulkokäyttöön Xtra-grip Carbon LRV: 5.01 Deepsea LRV: 5.94 Truffle LRV: 7.85 Rock LRV: Xtra-grip Plus Raven LRV: 5.01 Navy LRV: 5.94 Conker LRV: 7.85 Ink NCS: 8502-B NCS: 8010-R70B NCS: 8010-Y50R NCS: 7005-R50B Pebble LRV: Midnight Pampas LRV: Burgundy Breeze LRV: Linen Canvas Vapour LRV: Buttercup NCS: 8502-B Bone LRV: Snowdrift NCS: 8010-R70B Sulphur LRV: NCS: 8010-Y50R Diamond LRV: Meltwater LRV: inescent Coffee NCS: 4500-N NCS: S2005-G NCS: S1515-R90B NCS: 2502-B Oat LRV: Ocean Zest LRV: Lead Cloud Iceberg LRV: Nutmeg NCS: 2005-Y30R NCS: 1070-Y NCS: 0500-N Marl LRV: Steel Cliff LRV: Glacier Vine LRV: NCS: S1515-R90B Lunar LRV: NCS: 2005-Y30R NCS: 1070-Y NCS: 0500-N NCS: 7005-R50B NCS: 4500-N NCS: S2005-G NCS: 2502-B Sisäkäyttö, vakiopinta Jet LRV: 4.56 Ink LRV: 4.96 Midnight LRV: 6.56 Burgundy LRV: 5.70 Canvas LRV: Linen LRV: Buttercup LRV: Snowdrift LRV: NCS: 8502-B NCS: 8010-R70B NCS: 6030-R80B NCS: 6030-R10B NCS: 2005-Y30R NCS: 3010-Y30R NCS: 1070-Y NCS: 0500-N Evergreen LRV: 6.69 Coffee LRV: 6.05 Ocean LRV: 8.00 Lead LRV: Cloud LRV: Nutmeg LRV: 8.15 Steel LRV: Glacier LRV: NCS: 7020-B70G NCS: 8010-Y50R NCS: 6020-R90B NCS: 7005-R50B NCS: 4010-R70B NCS: 6020-Y80R NCS: 4500-N NCS: 2502-B Poppy LRV: Photoluminescent LRV: lit conditions Clay LRV: Sky LRV: Jade LRV: Duckegg LRV: NCS: 2070-R NCS: S2502-Y NCS: S1515-R90B NCS: S2005-G NCS: S2010-B10G Sisäkäyttö, rakeinen Black LRV: 6.47 Brown LRV: Granite LRV: Dove LRV: Ulkokäyttö, vakio Nightsky LRV: 4.55 Sunrise LRV: Nebula LRV: NCS: 7502-B NCS: 6010-Y70R NCS: 6502-R NCS: 5000-N Kova ulkokäyttö Black LRV: 3.70 Yellow LRV: White LRV: Charcoal LRV: 4.07 Corn LRV: Ash LRV: Avalanche LRV: 73.00

33 JULKISEN TILAN LISTAT 33 XT -MALLISTO Alumiininen XT-sarja muotoiltiin maksimoimaan porrasturvallisuus. Liukuesteen muoto tekee siitä erinomaisen valinnan julkisiin kohteisiin, kuten kouluihin, toimistoihin tai sairaaloihin. Tuote on patentoitu. UK patent GB Registered Community Design no and ASKELKULMALISTAT, XT VÄRIVAIHTOEHDOT: Materiaali Pituus Tuotenro V/T Profiili Alumiini Alumiini Alumiini 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm ASXT20 AKXT50A ASXT11 T T T Xtra-grip: Carbon Deepsea Truffle Rock Pebble Pampas Breeze Vapour Oat Zest Iceberg Xtra-grip Plus: Raven Navy Conker Marl Cliff Vine Meltwater Lunar Bone Sulphur Diamond Interior: Jet Ink Burgundy Coffee Lead Steel Glacier Canvas Clay Sky Duckegg Jade Buttercup Snowdrift Profiili Aluminium Mill finish Alumiini 244 cm 275 cm 320 cm AKXT5A T Alumiini 244 cm 275 cm 320 cm AKXT50A T Alumiini 244 cm 275 cm 320 cm ARXT81 T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

35 JULKISEN TILAN LISTAT 35 TRADITIONAL -MALLISTO Erittäin laaja valikoima alumiiniprofiileita niihin sopivilla liukuestenauhoilla. Sopii hyvin julkisiin kohteisiin. ASKELKULMALISTAT, TRADITIONAL Materiaali Pituus Tuotenro V/T Profiili VÄRIVAIHTOEHDOT: Insert options: Alumiini Alumiini Alumiini 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm AS 10 AS 11 AS 12 T T T Xtra-grip: Carbon Deepsea Truffle Rock Pebble Pampas Breeze Vapour Oat Zest Iceberg Xtra-grip Plus: Raven Navy Conker Marl Cliff Vine Meltwater Lunar Bone Sulphur Diamond Sisäkäyttöön Jet Ink Midnight Burgundy Evergreen Coffee Nutmeg Ocean Lead Cloud Steel Linen Glacier Canvas Buttercup Poppy Photoluminescent Snowdrift Alumiini Alumiini 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm AK 5 A AS 1 T T Sisäkäyttö, rakeinen Black Brown Granite Dove Profiili: Ulkokäyttöön Nightsky Lignite Sunrise Nebula Aluminium Mill finish Alumiini 244 cm 275 cm 320 cm AR 3 T Alumiini 244 cm 275 cm 320 cm AR 32 T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

36 36 JULKISEN TILAN LISTAT ASKELKULMALISTAT, TRADITIONAL Materiaali Pituus Tuotenro V/T Profiili Alumiini 244 cm 275 cm 320 cm SE 1 T 3 Alumiini Alumiini Alumiini Alumiini 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm SD 1 HE 1 HD 1 G 11 T T T T VÄRIVAIHTOEHDOT: Vaihtoehdot sisätiloihin: Xtra-grip: Carbon Deepsea Truffle Rock Pebble Pampas Breeze Vapour Oat Zest Iceberg Xtra-grip Plus: Raven Navy Conker Marl Cliff Vine Meltwater Lunar Bone Sulphur Diamond Sisäkäyttöön, rakeinen Black Profiili: Brown Granite Dove Sisäkäyttöön Jet Ink Midnight Burgundy Evergreen Coffee Nutmeg Ocean Lead Cloud Steel Linen Glacier Canvas Buttercup Poppy Photoluminescent Snowdrift Ulkokäyttöön Nightsky Lignite Sunrise Nebula Aluminium Mill finish Alumiini 244 cm 275 cm 320 cm G 51 T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

37 JULKISEN TILAN LISTAT 37

38 38 JULKISEN TILAN LISTAT TRANS-EDGE - KOVAAN ULKOKÄYTTÖÖN Gradus Trans-Edge sarja on suunniteltu kovaan käyttöön ulko- ja sisätiloihin. Karhea liukueste estää tehokkaasti liukastumista myös talvikäytössä. Soveltuu esim. rautatieasemille, parkkihalleihin, laskettelukeskuksiin, lentokentille, tehdaskäyttöön sekä laivoihin.

39 JULKISEN TILAN LISTAT 39 ASKELKULMALISTAT, TRANS-EDGE Materiaali Pituus Tuotenro V/T Profiili Alumiini 275 cm TEXN11 T Channel: Aluminium Mill finish Alumiini 275 cm TEX11 R T 75 Insert options: Exterior: Alumiini 275 cm TEX 11 T Avalanche Ash Charcoal Corn Alumiini 275 cm TEXN51 T Alumiini 275 cm TEX51 R T Alumiini 275 cm TEX51 T Alumiini 275 cm TEX3 R Alumiini 275 cm TEX2 R Alumiini 275 cm TEXR 1 25 Alumiini 275 cm TEXE *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

41 JULKISEN TILAN LISTAT 41 TRADITIONAL PVC-U MUOVIPROFIILI Gradus PVC-u muoviprofiilit ovat hienostuneesti muotoiltuja, kovaan kulutukseen soveltuvia askelkulmalistoja, jotka ovat saatavilla monissa eri väreissä. Liukueste ja lista voivat olla eri värisävyä kontrastin lisäämiseksi. PVC-U MUOVIPROFIILI, TRADITIONAL VÄRIVAIHTOEHDOT: Materiaali Pituus Tuotenro V/T Profiili PVC-u 244 cm 275 cm 320 cm RNRC511 T Profiili RNRC & DDA Black Granite Profiilit sisäkäyttöön Xtra-grip Plus: Raven Ink Navy PVC-u PVC-u 244 cm 275 cm 320 cm 244 cm 275 cm 320 cm DDA3 RN351 T T Glacier Buttercup DDA Only Bluebell Brown Dove Evergreen Canvas Snowdrift Conker Marl Cliff Vine Meltwater Lunar Bone Sulphur Diamond Interior: Jet PVC-u 244 cm 275 cm 320 cm RN527 T Interior Grained: Black Brown Granite Dove Xtra-grip: Ink Midnight Burgundy Evergreen Coffee Nutmeg Ocean Carbon Lead Deepsea Cloud *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Truffle Rock Pebble Pampas Breeze Vapour Oat Zest Iceberg Steel Linen Glacier Canvas Buttercup Poppy Photoluminescent Snowdrift Tehdasasenteinen liukuestenauha. Listat toimitetaan liukuestenastoilla peittämään ruuvin reiät.

43 JULKISEN TILAN LISTAT 43 LATTIOIDEN PINTAMATERIAALIEN LIIKUNTASAUMALISTAT Liikuntasaumalista peittää liikuntasauman kahden lattiapäällysteen välillä. LIIKUTASAUMALISTAT Leveys/Mallityyppi Pituus Tuotenro V/T Pintamateriaalien liikuntasaumalista, L-malli H=3 mm 250 cm E 30 V Pintamateriaalien liikuntasaumalista, L-malli H=4,5 mm 250 cm E 45 V Pintamateriaalien liikuntasaumalista, L-malli H=6 mm 250 cm E 60 V Pintamateriaalien liikuntasaumalista, L-malli H=8 mm 250 cm E 80 V Pintamateriaalien liikuntasaumalista, L-malli H=10 mm 250 cm E 100 V Pintamateriaalien liikuntasaumalista, L-malli H=12,5 mm 250 cm E 125 V Pintamateriaalien liikuntasaumalista, L-malli H=15 mm 250 cm E 150 V Pintamateriaalien liikuntasaumalista, L-malli H=20 mm 200 cm E 200 T Pintamateriaalien liikuntasaumalista, L-malli H=25 mm 250 cm E 250 T Pintamateriaalien liikuntasaumalista, L-malli H=30 mm 300 cm E 300 T Valmis liikuntasaumalista kumilla H=10 mm, alumiini 250 cm LS 100 AL GREY V Valmis liikuntasaumalista kumilla H=8 mm, RST 250 cm LS 80 RST GREY T Valmis liikuntasaumalista kumilla H=10 mm, RST 250 cm LS 100 RST GREY T Valmis liikuntasaumalista kumilla H=12,5 mm, RST 250 cm LS 125 RST GREY T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE LIIKUNTASAUMALISTAT Leveys/Mallityyppi Pituus Tuotenro V/T LL1 Grey 300 cm T LL1 Black 300 cm T LL2 Grey 300 cm T LL2 Black 300 cm T LL3 Grey 300 cm T LL4 Grey 300 cm T LL5 Grey 300 cm T LL6 Grey 300 cm T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Liikuntasaumalista L-malli Liikuntasaumalista alumiini Liikuntasaumalista RST Liikuntasaumalista LL1 Liikuntasaumalista LL2 Liikuntasaumalista LL3 Liikuntasaumalista LL5 Liikuntasaumalista LL4 Liikuntasaumalista LL6

44 44 JULKISEN TILAN LISTAT RAKENTEIDEN LIIKUNTASAUMALISTAT Pintavalun ja lattiapinnoitteen liikuntasauma tehtynä yhdellä listalla säästää aikaa ja kustannuksia. Käyttämällä liikuntasaumalistoja säästyt arvokkailta liikuntasaumojen takuukorjauksilta ja varmistat näyttävän liikuntasaumakohdan. RAKENTEIDEN LIIKUNTASAUMALISTAT Malli Liikkumavara Päällisen Rakenneleveykorkeusauman Kokonais- Rakenteen liikunta- V/T leveys leveys max BS mm (-7 mm, +7 mm) 55 mm 40 mm 190 mm 55 mm T GTA-N mm (-5 mm, +5 mm) 75 mm 22 mm 200 mm 50 mm T GTA-N mm (-5 mm, +5 mm) n. 75 mm 40 mm 200 mm 50 mm T EX 10 mm (-5 mm, +5 mm) 30 mm 84 mm tarpeen mukaan* 50 mm T *määriteltävissä väliltä mm EX Kuormituksen kesto: kevyet kuorma-autot, joiden kokonaispaino on enintään 3 t. Ei sovellu tiloihin, joissa käytetään kovapyöräisiä pumppukärryjä. Materiaali: hiottu RST (S = 1,0 mm). Tiiviste on joustava ja kestävä muovitiiviste. Tiivisteen värit: harmaa ja musta. Saatavana tarvittaessa myös öljynkestävällä nitriittikumilla. Pituus 3 m. Asennus: liikuntasaumalistan alle molemmille puolille levitetään laastikerros, jolla voi säädellä listan yläreunan lopullista korkeutta. Lista painetaan laastiin. Laastin kovettumisen jälkeen lista pultataan 40 cm välein lattiaan. Pintavalun yläreuna jätetään pintamateriaalin verran listan yläreunasta siten, että lopullinen pintamateriaali asettuu listan reunan tasalle. Käyttökohteet: lattioiden rakenteiden liikuntasaumoihin, kun tarvitaan näyttävän näköistä rakennekorkeudeltaan täsmälleen oikean korkuista liikuntasaumalistaa. GTA -N Materiaali ja kuormituksen kesto: runko kokonaan pursotettua alumiinia. Kestää kevyet pakettiautot, joiden kokonaispaino on enintään 1,5 t. Soveltuu myös ostoskärrykäyttöön (muovipyöräisen kuljetuskärryjen enimmäispaino 500 kg). Ei suositella kohtiin, joissa kuljetetaan pumppukärryjä. Asennus: liikuntasaumalistan alle molemmille puolille levitetään laastikerros, jolla voi säädellä listan yläreunan lopullista korkeutta. Lista painetaan laastiin. Laastin kovettumisen jälkeen lista pultataan 40 cm välein lattiaan. Pintavalun yläreuna jätetään pintamateriaalin verran listan yläreunasta siten, että lopullinen pintamateriaali asettuu listan reunan tasalle. Käyttökohteet: kauppakeskusten ja muihin kovan kulutuksen lattioiden rakenteiden liikuntasaumoihin. BS Materiaali ja kuormituksen kesto: runko pursotettua alumiinia. Tiiviste joustava ja kestävä muovitiiviste. Tiivisteen värit: vaaleanharmaa, musta ja ruskea. Pituus 5 m. Kestää kevyet kuorma- autot, joiden kokonaispaino on enintään 3 t. Ei sovellu tiloihin, joissa käytetään kovapyöräisiä pumppukärryjä. Asennus: liikuntasaumalistan alle molemmille puolille levitetään laastikerros, jolla voi säädellä listan yläreunan lopullista korkeutta. Lista painetaan laastiin. Laastin kovettumisen jälkeen lista pultataan 40 cm välein lattiaan. Pintavalun yläreuna jätetään pintamateriaalin verran listan yläreunasta siten, että lopullinen pintamateriaali asettuu listan reunan tasalle. Käyttökohteet: lattioiden rakenteiden liikuntasaumoihin. Listassa on suuri liikkumavara ja kestävä rakenne.

45 JULKISEN TILAN LISTAT 45 RAKENTEIDEN LIIKUNTASAUMALISTAT Malli Liikkumavara Päällisen leveys Kokonaisleveys Rakennekorkeus Rakenteen liikuntasauman leveys maks. RO mm (-3 mm, +3 mm) 65 mm 155 mm 40 tai 50 mm 50 mm T RO mm (-5 mm, +5 mm) 85 mm 175 mm 40 tai 50 mm 80 mm T RO mm (-7,5 mm, +7,5 mm) 105 mm 195 mm 40 tai 50 mm 100 mm T TBG mm (-4 mm, +4 mm) 42 mm 110 mm 20 mm 30 mm T TBG mm (-4 mm, +4 mm) 42 mm 110 mm 35 mm 30 mm T BL mm (-5 mm, +5 mm) 28 mm 125 mm 40 mm 30 mm T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T RO Materiaali ja kuormituksen kesto: paksu alumiiniprofiili, kestää kuorma-autojen, trukkien ja pumppukärryjen kuorman. Asennus: Jotta lista kestäisi paikallaan kovassa käytössä, täytyy listan molemmat reunat kiinnittää lattiaan 100 mm:n leveydeltä epoksihartsilla. Lista painetaan lujasti hartsiin ja massan annetaan kovettu kokonaan. Kiinnitysvaiheessa on huomioitava lattiapinnoitteen ja valun korkeus, jotta listan pinta asennetaan oikeaan tasoon lattiapinnoitteen kanssa. Seuraavaksi lista pultataan 300 mm:n välein paikalleen rasitusta kestävillä vähintään 10 mm:n paksuisilla pulteilla. Käyttökohteet: Myymälöiden, messuhallien, varastojen ja lentokenttien lattioiden liikuntasaumat. Kestää kovaa kulutusta ja soveltuu vaativiin julkisten tilojen kohteisiin. TBG Materiaali ja kuormituksen kesto: alumiiniprofiili, kestää henkilöautojen, trukkien ja kevyiden kuorma-autojen painon, joiden kokonaispaino on enintään 3 t pyörän halkaisijan ollessa 300 mm. Asennus: Liikuntasaumojen molemmille puolille levitetään n. 10 cm:n levyinen laastikerros. Laastikerroksen paksuus määrää profiilin lopullisen korkeuden. Profiili painetaan kiinni laastiin. Laastin kovettumisen jälkeen listan vaakaosat pultataan n. 30 cm:n välein paikalleen. Käyttökohteet: Teollisuustilat ja parkkihallit. BL Materiaali ja kuormituksen kesto: alumiiniprofiili, kestää henkilöautojen, kestää henkilöautojen, kevyiden kuorma-autojen painon, joiden kokonaispaino on enintään 3 t. Ei sovellu trukeille tai pumppukärryille. Asennus: Liikuntasaumojen molemmille puolille levitetään n. 10 cm:n levyinen laastikerros. Laastikerroksen paksuus määrää profiilin lopullisen korkeuden. Profiili painetaan kiinni laastiin. Laastin kovettumisen jälkeen listan vaakaosat pultataan n. 40 cm:n välein paikalleen. Käyttökohteet: toimistot ja julkiset rakennukset.

47 JULKISEN TILAN LISTAT 47 LAATTALISTAT Laattalista siistii ja suojaa laatoituksen ulkonurkat sekä peittää laatan reunan. Käyttämällä laattalistaa nopeutat ja helpotat laatoittamista. Materiaali: valmistettu julkisiin tiloihin soveltuvasta ruostumattomasta teräksestä. Asennus: lista painetaan kiinnityslaastiin ulkonurkan laattojen asentamisen yhteydessä. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RST:n leikkaukseen soveltuvaa laikkaa. Pienet määrät listaa voi myös lyhentää rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen laatoituksen ulkokulmat. LAATTALISTAT Leveys/Mallityyppi Pituus Tuotenro V/T PYÖREÄ MALLI RST H=6mm 250 cm (300 cm) 6530-RST (58100) V/T RST H=6mm, hiottu 250 cm (300 cm) (58100) T RST H=6mm, kiiltävä 250 cm (300 cm) (58130) T RST H=8 mm 250 cm (300 cm) 6534-RST (58200) V/T RST H=8 mm, hiottu 250 cm (300 cm) (58216) T RST H=8 mm, kiiltävä 250 cm (300 cm) (58230) T RST H=10 mm 250 cm (300 cm) 6535-RST (58300) V RST H=10 mm, hiottu 250 cm (300 cm) 6535-RST HI (58316) V/T RST H=10 mm, kiiltävä 250 cm (300 cm) (58330) T RST H =11 mm 250 cm (300 cm) (58350) T RST H=11 mm, hiottu 250 cm (300 cm) (58516) T RST H=11 mm, kiiltävä 250 cm (300 cm) (58360) T RST H=12,5 mm 250 cm (300 cm) 6570-RST (58400) V/T RST H=12,5 mm, hiottu 250 cm (300 cm) (58416) T RST H=12,5 mm, kiiltävä 250 cm (300 cm) (58430) T RST H=15 mm 250 cm (300 cm) (58500) T Sisäkulma 6535-listalle 6535-IC 6535-IC V Ulkokulma 6535-listalle 6535-OC 6535-OC V PYÖREÄ MALLI, värilliset alumiiniset Valkoinen H= 6 mm 250 cm (300 cm) (57110) T Valkoinen H= 8 mm 250 cm (300 cm) (57210) T Valkoinen H=10 mm 250 cm (300 cm) (57310) T Valkoinen H= 12,5 mm 250 cm (300 cm) (57410) T Valkoinen H=15 mm 250 cm (300 cm) (57510) T Vaaleanharmaa H=6 mm 250 cm (300 cm) (57140) T Vaaleanharmaa H=8 mm 250 cm (300 cm) (57240) T Vaaleanharmaa H=10 mm 250 cm (300 cm) (57340) T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Tilaustuotteet (T) toimitetaan täysin 10 kpl:een myyntierin. Pyöreä malli Värillinen malli Pyöreänmallisia laattalistoja on saatavana 250 ja 300 cm pituisina. (Suluissa oleva koodi 300 cm:lle.) Tilauksesta saatavana ulko- ja sisäkulmakappaleita lähes jokaiseen malliin!

49 JULKISEN TILAN LISTAT 49 LAATTALISTAT NELIÖMALLI RST H=8 mm, kiiltävä 250 cm 6550 V RST H=8 mm, hiottu 250 cm T RSTH=10 mm, kiiltävä 250 cm 6555 V RST H=10, hiottu 250 cm T RST H=12,5 mm, kiiltävä 250 cm 6560 V RST H=12,5 mm, hiottu 250 cm T RST H=15 mm, kiiltävä 250 cm 6565 V RST H=22 mm, kiiltävä 250 cm T Neliömalli kovaan käyttöön RST H=10 mm 250 cm E V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Neliömalli

51 JULKISEN TILAN LISTAT 51 LAATTA-ASKELKULMALISTAT Kumireunainen askelkulmalista estää liukastumista. LAATTA-ASKELKULMALISTAT Leveys/Mallityyppi Pituus Tuotenro V/T Beige, H=9 mm 250 cm (300 cm) (89220) T Beige, H=11 mm 250 cm (300 cm) (89420) T Beige, H=13,5 mm 250 cm (300 cm) (89620) T Ruskea, H=9 mm 250 cm (300 cm) (89250) T Ruskea, H=11 mm 250 cm (300 cm) (89450) T Ruskea, H=13,5 mm 250 cm (300 cm) (89650) T Harmaa, H=9 mm 250 cm (300 cm) (89240) T Harmaa, H=11 mm 250 cm (300 cm) 6590-harmaa (89440) V/T Harmaa, H=13,5 mm 250 cm (300 cm) (89640) T Musta, H=9 mm 250 cm (300 cm) (89230) T Musta, H=11 mm 250 cm (300 cm) 6590-black (89440) V/T Musta, H=13,5 mm 250 cm (300 cm) (89630) T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Tilaustuotteet (T) myydään täysin 10 kpl:een myyntierin. Suluissa oleva koodi 300 cm:lle. LAATTAERITASOLISTAT LAATTAERITASOLISTAT Leveys/Mallityyppi Pituus Tuotenro V/T RST kirkas, H=8mm 250 cm (300 cm) (58600) T RST harjattu, H=8mm 250 cm (300 cm) (58615) T RST kirkas, H=10 mm 250 cm (300 cm) (58700) T RST harjattu, H=10 mm 250 cm (300 cm) (58715) T RST kirkas, H=12 mm 250 cm (300 cm) (58800) T RST harjattu, H=12 mm 250 cm (300 cm) (58815) T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

53 JULKISEN TILAN LISTAT 53 TASOERORAMPIT Leveät rampit tasaavat materiaalien taoserojen erityisesti saneerauskohteissa säästäen kustannuksia ja nopeuttaen saneeraustyötä. Rampit on suunniteltu helpottamaan kulkua yleisissä tiloissa ja laitoksissa. Pituus 270 cm. TASOERORAMPIT Mallityyppi Väri Pituus Tuotenro V/T Ramppi 1 Alumiini 270 cm V Ramppi 2 Alumiini 270 cm V Ramppi 3 Hopea-anodisoitu alumiini 270 cm T Ramppi 4 Hopea-anodisoitu alumiini 270 cm T Ramppi 5 Hopea-anodisoitu alumiini 270 cm T Ramppi 6 Hopea-anodisoitu alumiini 270 cm V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Ramppi 1 Ramppi Hopea-anodisoitua alumiinia Ramppi 2 Ramppi Hopea-anodisoitua alumiinia Ramppi Hopea-anodisoitua alumiinia Ramppi Hopea-anodisoitua alumiinia

55 JULKISEN TILAN LISTAT 55 PILARINKAULUKSET Materiaali: valmistetaan julkisiin tiloihin soveltuvasta ruostumattomasta teräksestä tai messingistä. Valmistetaan aina tilauksesta ilmoitetun halkaisijan mukaan. Materiaalin paksuus 0,8 tai 1,5 mm. Katkaisu: toisessa puoliskossa oleva asennusvara lyhennetään tarkkaan mittaan käyttämällä kulmahiomakoneeseen kiinnitettyä RST:n leikkaukseen soveltuvaa laikkaa tai rautasahaa. Asennus: lista kiinnitetään liimalla kiristysliinan avulla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. 2-osainen pilarinkaulus 0 >200 mm korkeus mm PILARINKAULUKSET Leveys/Mallityyppi Tuotenro V/T yli mm, korkeudet mm, hiottu RST, 2-osainen JLRST 300 * T yli mm, korkeudet mm, hiottu messinki, 2-osainen JLMS 300 * T alle mm, korkeudet mm, hiottu RST, 4-osainen JLRST 200 * T alle mm, korkeudet mm, hiottu messinki, 4-osainen JLMS 200 * T *Tarkat korkeus- ja halkaisijamitat ilmoitettava tilattaessa. 2-osaisen kauluksen alalaipan leveys aina 10 mm, 4-osaisen valinnan mukaan mm. *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE 4-osainen pilarinkaulus 0 <200 mm korkeus mm LIUKUESTETEIPIT LIUKUESTETEIPIT JULKISIIN TILOIHIN Leveys/Mallityyppi Pituus Tuotenro V/T 25 mm, musta/keltainen 18,3 m T 50 mm, musta/keltainen 18,3 m T 25 mm, musta 18,3 m V 50 mm, musta 18,3 m V 25 mm, väritön 18,3 m V 50 mm, väritön 18,3 m V 25 mm, harmaa 18,3 m V 50 mm, harmaa 18,3 m V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

57 JULKISEN TILAN LISTAT 57 Luukut DuuriPro-lattialuukut tarjoavat monia merkittäviä etuja. Kuormituksenkestosertifiointi ja laadunvalvonta takaavat tuotesarjojen kestävyyden. Vesi- ja kaasutiiviit luukut ovat turvallisia ja mahdollistavat asennuksen myös vaativiin käyttökohteisiin. DuuriPro-luukkujen palosuoja vahvistaa virallisen IBSpalonkestotestin mukaisesti 90 minuutin palonkeston mm. BV-F90 luukulle. Laadukkaiden ja kestävien avauskahvojen, lukitusmekanismien, jousitusten sekä kulmien muotoilun ja selkeiden asennusohjeiden myötä korostuvat myös luukkujemme käyttäjäystävällisyys ja luja laatu. Valmistamme tilauksesta myös erilaisilla ominaisuuksilla ja kovaa kuormitusta kestäviä erikoisluukkuja. Kysy lisää myynnistämme, mikäli tarvitset vakioluukkumalleista poikkeavia ominaisuuksia kohteisiinne!

58 58 LUUKUT PEITELEVYT SEINIIN JA SISÄKATTOIHIN DuuriPro-peitelevyt ovat asennettavissa seiniin ja sisäkattoihin. Teräskannet ovat väriltään valkoiseksi maalattuja ja kiiltäväpintaisia. Peitelevyt ovat suojattu naarmuuntumiselta läpinäkyvällä suojakalvolla, joka on helposti irroitettavissa asennusvaiheessa. PEITELEVYT Malli Koko (mm) Paksuus Väri Paino (kg) Pakkauskoko V/T (mm) PL x 200 x 0,8 mm 0,8 mm Valkoinen 0,26 kg 10 V PL x 260 x 0,8 mm 0,8 mm Valkoinen 0,45 kg 10 V PL x 360 x 0,8 mm 0,8 mm Valkoinen 0,88 kg 5 V PL x 460 x 0,8 mm 0,8 mm Valkoinen 1,40 kg 5 V PL x 560 x 0,8 mm 0,8 mm Valkoinen 2,00 kg 5 V *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE - Pyöristetyt ja kantatut reunat - Kulmissa kiinnitysreiät, halkaisija 4 mm - Väri: matta valkoinen

59 LUUKUT 59 TARKASTUSLUUKKUSARJA SEINIIN JA SISÄKATTOIHIN DuuriPro-luukkuvalikoima on kasvanut erilaisilla seiniin ja sisäkattoihin soveltuvilla tarkastusluukuilla. Saatavana on neljää erilaisilla ominaisuuksilla varustettua mallia, joita kaikkia on saatavana useassa eri koossa. Valkoiseksi pintamaalatut teräksiset perusseinäluukut poikkeavat markkinoilla olevista vaihtoehdoista uudella pyöreäreunaisella muotoilulla. Ne soveltuvat näkyville paikoille, kun luukulta halutaan paras mahdollinen ulkonäkö ja viimeistely. Saatavana on myös näyttäviä hiottupintaisesta alumiinista valmistettuja lämpöeristettyjä luukkuja. Muut mallit ovat teräksisiä valkoiseksi pohjamaalattuja palonkestäviä sekä palonkestäviä lämpöeristettyjä tarkastusluukkuja. Kuvat: 1. Pyöreäreunainen teräsluukku (vasen yläreuna), 2. Lämpöeristetty alumiiniluukku (oikea yläreuna) 3. Palonkestävä teräsluukku (vasen alareuna) 4. Palonkestävä lämpöeristetty luukku (oikea alareuna).

60 60 LUUKUT LÄMPÖERISTETTY TARKASTUSLUUKKU LT-314, LT-467 Käyttökohteet Soveltuu kaikille seinäpinnoille sisä- ja ulkokäyttöön Ominaisuudet Kannessa lämpöeristelevy Piilosarana Materiaali: kevytrakenteinen harjattupintainen käsittelemätön alumiini Kehyksessä tiiviste Lukitus avattavissa ruuvimeisselillä LÄMPÖERISTETYT TARKASTUSLUUKUT Malli Tyyppi Luukun koko Asennusaukon koko Paino LT-314 Lämpöeristetty tarkastusluukku 305 x 305 mm 314 x314 mm 1,8 kg V LT-467 Lämpöeristetty tarkastusluukku 457 x 457 mm 467 x 467 mm 2,7 kg V V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T TARKASTUSLUUKKU Käyttökohteet Soveltuu kaikille seinä- ja kattopinnoille Ominaisuudet Yhdestä osasta valmistetulla saumattomalla pyöreäkulmaisella kehyksellä Piilosarana Materiaali Valkoiseksi pintamaalattu sinkitty teräs Lukitus avattavissa ruuvimeisselillä TARKASTUSLUUKUT Malli Luukun Asennusaukon Paino V/T koko koko (kg) UF x 152 mm 157 x 157 mm 0,68 kg V UF x 203 mm 208 x 208 mm 0,91 kg V UF x 305 mm 310 x 310 mm 1,14 kg V UF x 381 mm 386 x 386 mm 2,50 kg V UF x 457 mm 462 x 462 mm 3,41 kg V UF x 610 mm 615 x 615 mm 5,45 kg V V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

61 LUUKUT 61 PALONKESTÄVÄ SEINÄLUUKKU FB-30890, FB Käyttökohteet Soveltuu kaikille seinäpinnoille sisä- ja ulkokäyttöön Seinäpinnoilla palonkestävä (90 min) Ominaisuudet Kannessa 2,5 cm:n paloeriste Piilosarana Itsestään sulkeutuva ja lukittuva (jousella varustettu) Materiaali: Valkoinen pohjamaalattu teräs Avaimella lukittavissa tai avattissa erillisellä luukkuun kiinnitettävällä kiinteällä avausnupilla. Lukitus avattavissa myös sisäpuolelta PALOLUUKUT Malli Tyyppi Luukun Asennusaukon Paino Palonkesto V/T koko koko FB Paloeristetty seinäluukku 305 x 305 mm 308 x 308 mm 3,8 kg 90 min V FB Paloeristetty seinäluukku 457 x 457 mm 460 x 460 mm 6,5 kg 90 min V V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE PALONKESTÄVÄ LÄMPÖERISTETTY SEINÄLUUKKU FW-30890, FW Käyttökohteet Soveltuu kaikille seinä- ja kattopinnoille Seinäpinnoilla palonkestävä (90 min), kattopinnoilla paloa hidastava Ominaisuudet Kannessa 5 cm:n palonkestävä lämpöeriste Piilosarana Itsestään sulkeutuva ja lukittuva (jousella varustettu) Materiaali: Valkoinen pohjamaalattu teräs Avaimella lukittavissa tai avattavissa erillisellä luukkuun kiinnitettävällä kiinteällä avausnupilla. Lukitus avattavissa myös sisäpuolelta PALOLUUKUT Malli Tyyppi Luukun Asennusaukon Paino Palonkesto V/T koko koko FW Palonkestävä lämpöeristetty tarkastusluukku 305 x 305 mm 308 x 308 mm 4,8 kg 90 min V FW Palonkestävä lämpöeristetty tarkastusluukku 457 x 457 mm 460 x 460 mm 9,1 kg 90 min V V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

62 62 LUUKUT TARKASTUSLUUKUT SEINÄ- JA KATTOPINNOILLE LUOKITTELEMATTOMAT TARKASTUSLUUKUT SEINÄ- JA KATTOPINNOILLE Ulkomitat Asennusaukon Tuotenro V/T koko 23,5 x 23,5 cm 20 x 20 cm ACH-200 V 33,5 x 23,5 cm 30 x 30 cm ACH-300 V 43,5 x 43,5 cm 40 x 40 cm ACH-400 V 53,5 x 53,5 cm 50 x 50 cm ACH-500 V 63,5 x 63,5 cm 60 x 60 cm ACH-600 V V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Kysy lisää myynnistämme, mikäli tarvitset vakioluukkumalleista poikkeavia ominaisuuksia kohteisiinne!

63 LUUKUT 63 PALONKESTÄVÄT TARKASTUSLUUKUT SEINÄ-JA KATTOPINNOILLE EI 30 PALOLUOKITELLUT TARKASTUSLUUKUT SEINÄ- JA KATTOPINNOILLE Ulkomitat Asennusaukon Tuotenro V/T koko 23,5 x 23,5 cm 20 x 20 cm FR T 33,5 x 33,5 cm 30 x 30 cm FR T 43,5 x 43,5 cm 40 x 40 cm FR T 53,5 x 53,5 cm 50 x 50 cm FR T 63,5 x 63,5 cm 60 x 60 cm FR T V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE EI 60 PALOLUOKITELLUT TARKASTUSLUUKUT SEINÄ- JA KATTOPINNOILLE Ulkomitat Asennusaukon Tuotenro V/T koko 23,5 x 23,5 cm 20 x 20 cm FR T 33,5 x 33,5 cm 30 x 30 cm FR T 43,5 x 43,5 cm 40 x 40 cm FR T 53,5 x 53,5 cm 50 x 50 cm FR T 63,5 x 63,5 cm 60 x 60 cm FR T V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE AKUSTIIKKALUUKUT DESIBELILUOKITELLUT (35 db) TARKASTUSLUUKUT SEINÄ- JA KATTOPINNOILLE Ulkomitat Asennusaukon Tuotenro V/T koko 23,5 x 23,5 cm 20 x 20 cm ISH-200 V 33,5 x 33,5 cm 30 x 30 cm ISH-300 V 43,5 x 43,5 cm 40 x 40 cm ISH-400 V 53,5 x 53,5 cm 50 x 50 cm ISH-500 T 63,5 x 63,5 cm 60 x 60 cm ISH-600 T V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

64 64 LUUKUT LATTIALUUKUT DuuriPro-lattialuukut ovat tarkasti työstettyjä, pinnoitettavia sekä kaasu- että vesitiiviitä. Luukkuja on useita eri malleja, joissa kaikissa on myös useita kokoja. Valmistusmateriaaleina on alumiini sekä upposinkitty ja ruostumaton teräs. Patentoidun avausmekanismin ansiosta luukut ovat helppoja avata. Kaasu- ja vesitiiviytensä ansiosta DuuriPro-luukut soveltuvat erityisen hyvin tuulettuvien alapohjien tarkastusluukuiksi, myös radon-alueille. Luukkuja on saatavana myös riviluukkuina esim. käytävien kaapelikanaviin. Perusmallit kestävät valettuna ja pinnoitettuna henkilöauton painon. Saatavana on myös raskaita ajoneuvoja kestäviä luukkuja. RST-luukut soveltuvat myös sairaala- ja elintarviketuotantotiloihin. PELASTAUTUMISLUUKKU DuuriPro -pelastautumisluukku varustettuna laukaistavalla tikkaalla on tarkoitettu hätäpoistumistieksi parvekkeelta alemmalle parvekkeelle. Luukku asennetaan parvekkeen lattiaan tehtyyn aukkoon. Hätätilanteessas luukun kansi avataan. Sinetillä varustettua laukaisuvipua käännetään 90, jolloi alaluukku aukeaa. Alaluukun päällä oleva palovilla työnnetään alas. Tämän jälkeen teleskooppitikas nostetaan kannakkeeltaan ja annetaan sen laskeutua alas. Näin tikas on käyttövalmis. Paloluokka: EI 60 edellyttää kahden 30 mm:n palovillakerroksen asettamista alakannen päälle. EI 120 edellyttää kahden 50 mm:n palovillakerroksen asettamista alakannen päälle. Tekniset tiedot: Materiaali sinkittyä terästä, yläkansi alumiinia. Pinnoite pulverimaalattu Tikas avattuna 1900 x 450 mm

65 LUUKUT 65 PARVEKELUUKUT Malli Sisämitat (mm) Ulkomitat (mm) Paino ilman tikkaita (kg) PL x 620 mm 780 x 780 mm 50 kg Parvekkeelle asennettavaa hätäpoistumisluukku on saatavana luukun sisältä vapautettavilla tikkailla tai ilman tikkaita. DuuriPro -pelastautumisluukun käyttöohje: Toimintaohje hätätilanteessa: 1. Avaa parvekkeella oleva kansi 2. Katkaise punaisen laukaisuvivun sinetti. 3. Käännä laukaisuvipua 90, jolloin alaluukku aukeaa. 4. Työnnä tikkaiden alla oleva palovilla alas. 5. Tarkista ettei alla ole ketään. Nosta tikas kannakkeeltaan ja anna sen laskeutua alas. 6. Nyt voit turvallisesti poistua alemmalle parekkeelle. HUOM! Aiheeton sinetin rikkominen ja luukun käyttö aiheuttaa huomattavan kustannuksen, jonka asukas on velvollinen korvaamaan.

66 66 LUUKUT BV TERÄS KAASU- JA VESITIIVIS Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin, sisä- ja ulkokäyttöön. Paloluokka: EI30 Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) BV x 30 43,5 x 43,5 10 kg V BV x 40 53,5 x 53,5 13 kg V BV x 45 58,5 x 58,5 16 kg V BV x 50 63,5 x 63,5 17 kg V BV x 40 73,5 x 53,5 17 kg T BV x 60 73,5 x 73,5 21 kg V BV ,5 x 63,5 77,0 x 77,0 22 kg T BV x 60 93,5 x 73,5 27 kg T BV x 80 93,5 x 93,5 31 kg V BV x ,5 x 73,5 31 kg V BV x ,5 x 93,5 37 kg V BV x ,5 x 113,5 42 kg T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T*

67 LUUKUT ,5 c x d A x B 4 67, Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa BV-luukun poikkileikkauskuva BV-luukku avattuna nostokahvat paikalleen kierrettynä. BV-luukku osittain laatoilla päällystettynä. BV-luukku kahvilan lattiaan asennettuna.

68 68 LUUKUT BV MATALA TERÄS JA BVE MATALA RUOSTUMATON TERÄS KAASU- JA VESITIIVIS Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. RST -laatu valmistettu 2 mm vahvuisesta ruostumattomasta teräksestä (laatu 304). Pinta kauttaaltaan passivoitu hitsauksen jälkeen. Ominaisuudet: mittatarkasti valmistettu tiivistetty lattialuukku. Luukun kokonaiskorkeus on vain 5 cm. Ohuemmalla pintavalulla täytetty luukku on kevyt avata. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kulkuaukkoihin sisäkäytössä. Matalan BV-luukun vahvistettu alapuoli. 1. Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Pohjan vahvistus Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) SINKITTY TERÄS BV-shallow x x 33 5 kg T BV-shallow x x 43 8 kg T BV-shallow x x kg T BV-shallow x x kg T BV-shallow x x kg T BV-shallow x x kg T BV-shallow x x kg T BV-shallow x x kg T BV-shallow x x kg T RUOSTUMATON TERÄS BVE-shallow x x 43 8 kg T BVE-shallow x x kg T BVE-shallow x x kg T BVE-shallow x x kg T BVE-shallow x x kg T BVE-shallow x x kg T BVE-shallow x x kg T BVE-shallow x x kg T Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* Matalan BV-luukun poikkileikkauskuva

69 LUUKUT 69 BV-F90 TERÄS KAASU- JA VESITIIVIS PALONKESTO 90 min Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Luukussa on palonsuojalevyja palonkestävä erikoistiiviste. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis palonkestävä (90 min) lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Palonkestoluokitus: asennettuna ja pinnoitettuna 90 minuutin palonkesto. Soveltuu kohteisiin, joissa vaaditaan suurta paloturvallisuutta. Palonsuojaus vahvistettu virallisella IBS-palonkestotestillä. Käyttökohteet: kaasu-, vesitiiviyttä ja korkeaa palonkestoa vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön. Paloluokka: EI90 1. Kehys 2. Kansi 3. Palonkestävä tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Palonsuojalevy 9. Levyn nostolenkki 10. Palonsuojalevyn reunaprofiili ,5 c x d 67,5 80 A x B 80 Palonsuojaluukun poikkileikkauskuva 89 Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) BV-F x 30 43,5 x 43,5 13 kg T BV-F x 45 58,5 x 58,5 21 kg T BV-F x 50 63,5 x 63,5 23 kg T BV-F x 40 73,5 x 53,5 23 kg T BV-F x 60 73,5 x 73,5 30 kg T BV-F ,5 x 63,5 77,0 x 77,0 32 kg T BV-F x 60 93,5 x 73,5 38 kg T BV-F x 80 93,5 x 93,5 45 kg T BV-F x ,5 x 73,5 45 kg T BV-F x ,5 x 93,5 54 kg T BV-F x ,5 x 113,5 63 kg T Kannen syvyys: 6,6 cm, rakenteen kokonaiskorkeus: 7,6 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T*

70 70 LUUKUT

71 LUUKUT 71 BV ALUMIINI KAASU- JA VESITIIVIS BV-alumiiniluukku osittain laatoilla päällystettynä. BV-alumiiniluukku avattuna tekstiilimatolla päällystetyssä lattiassa. Kuormituksen kesto: 125 kn. Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja on alumiinilevyä. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Vesitiivis vielä 1000 mm vedenpaineessa. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisätiloissa, kun näkyviin jääville luukunreunoille asetetaan korkeat ulkonäkövaatimukset, tai kun lattiaa joudutaan hiomaan jälkikäteen (esim. parketilla pinnoitetut lattiat). Paloluokka: EI60 Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) BVA x x 32 3 kg V BVA x x 42 5 kg V BVA x x 52 7 kg V BVA x x 67 8 kg V BVA x x 62 9 kg V BVA x x 52 9 kg V BVA x x kg V BVA ,5 x 63,5 75,5 x 75,5 11 kg V BVA x x kg V BVA x x kg V BVA x x kg V BVA x x kg V BVA x x kg V BVA x x kg V Kannen syvyys: 6,6 cm, rakenteen kokonaiskorkeus: 7,6 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* Alumiinisen BV-luukun poikkileikkauskuva 76,5 65,5 1. Kehys 2. Kansi 3.Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Pohjalevy 8. Nurkkahitsaus 9. Kehys 60 c x d 60 A x B

72 72 LUUKUT

73 LUUKUT 73 BVE RUOSTUMATON TERÄS KAASU- JA VESITIIVIS Kuormituksen kesto: 125 kn. Materiaali: valmistettu 2 mm vahvuisesta ruostumattomasta teräksestä (laatu 304). Pinta kauttaaltaan passivoitu hitsauksen jälkeen. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin, kun vaaditaan kovaa korroosionkestoa tai hygieniaa, kuten elintarvikkeiden tuotantotiloissa tai sairaaloissa. Tilauksesta saatavana hapon kestävästä ruostumattomasta teräksestä (laatu 316) valmistettuna. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) BVE x 30 43,5 x 43,5 9 kg T BVE x 40 53,5 x 53,5 13 kg T BVE x 50 63,5 x63,5 17 kg T BVE x 40 73,5 x 53,5 16 kg T BVE x 60 73,5 x 73,5 20 kg V BVE x 60 93,5 x 73,5 24 kg T BVE x 80 93,5 x 93,5 30 kg T BVE x ,5 x 73,5 29 kg T BVE x ,5 x 93,5 33 kg T BVE x ,5 x 113,5 40 kg T Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* Ruostumattomasta teräksestä valmistetun BV-luukun poikkileikkauskuva ,5 c x d A x B 4 67, Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa Kysy lisää myynnistämme, mikäli tarvitset vakioluukkumalleista poikkeavia ominaisuuksia kohteisiinne!

74 74 LUUKUT BVA-SL MATALA LUUKKU Kuormituksen kesto: 15 kn. Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja alumiinilevyä. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis matala lattialuukku. Vesitiivis vielä 1000 mm vedenpaineessa. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisätiloissa, kun näkyviin jääville luukunreunoille asetetaan korkeat ulkonäkövaatimukset tai kun lattiaa joudutaan hiomaan jälkikäteen (esim. parketille pinnoitetut lattiat).

75 LUUKUT 75 Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) BVA-SL slim x x 144 2kg T BVA-SL slim x x kg T BVA-SL slim x x kg T BVA-SL slim x x kg T BVA-SL slim x x 59 6 kg T BVA-SL slim x x 49 6kg T BVA-SL slim x x 69 7 kg T BVA-SL slim ,5 x 63,5 72,5 x 72,5 8 kg T BVA-SL slim x x 79 9 kg T BVA-SL slim x x 69 9 kg T BVA-SL slim x x kg T BVA-SL slim x x kg T BVA-SL slim x x kg T BVA-SL slim x x kg T Kannen syvyys: 39 mm / 14 mm Rakenteen kokonaiskorkeus: 5,0 cm BRE-*V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* vapaa korkeus 14 mm

76 76 LUUKUT CLA ALUMIINI, KEVYELLÄ KOMPOSIITTILEVYLLÄ ESITÄYTETTY, TIIVISTEELLÄ Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja alumiinilevyä. Ominaisuudet: Enintään 24 mm:n pintamateriaalille soveltuva kevyellä komposiittilevyllä esitäytetty luukku. Normaalia betonilla täytettyä luukkua kevyempi kansirakenne. Mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisäkäytössä. Vesitiiviyden varmistamiseksi luukun ulkoreuna on vesieristettävä tiiviisti ympäröivään lattiaan. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) CLA x x 32 3 kg T CLA x x 42 5 kg T CLA x x 52 7 kg T CLA x x 62 9 kg T CLA x x 52 9 kg T CLA x x kg T CLA x x kg T CLA x x kg T CLA x x kg T Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* CLA-luukun poikkileikkauskuva 1. Kehys 2. Kansi 3. Tiiviste 4. Lukituspultti 5. Suojatulppa 6. Komposiittilevy 7. Kehyksen liitos 8. Pultin kierre 9. Kehys

77 LUUKUT 77 CCA ALUMIINI, SARANOITU, KEVYELLÄ KOMPOSIITTILEVYLLÄ ESITÄYTETTY, TIIVISTEELLÄ Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja alumiinilevyä. Ominaisuudet: enintään 24 mm:n pintamateriaaleille soveltuva, kevyellä komposiittilevyllä esitäytetty luukku. Normaalia betonilla täytettyä luukkua kevyempi kansirakenne. Mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisäkäytössä. Vesitiiviyden varmistamiseksi luukun ulkoreuna on vesieristettävä tiiviisti ympäröivään lattiaan. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) CCA x x kg T CCA x x kg T CCA x x kg T CCA x x kg T CCA x x kg T Kannen syvyys: 6,6 cm, rakenteen kokonaiskorkeus: 7,6 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* Saranalla varustetun BV-alumiiniluukun poikkileikkauskuva 1. Kehys 2. Kansi 3. Tiiviste 4. Lukituspultti 5. Kehyksen liitos 6. Suojatulppa 7. Sarana 8. Kehyksen liitos 9. Kehys 10. Tukirauta 11. Komposiittilevy Tukirauta pitää luukun tarvittaessa avoimena. Kevyt saranoitu luukku on helppo avata.

78 78 LUUKUT BVS-250 TERÄS RASKAILLE AJONEUVOILLE KAASU- JA VESITIIVIS Kuormituksen kesto: 250 kn. Materiaali: kehys ja kansi on valmistettu teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Luukussa on raskaankäytön mahdollistavat vahvikepalkit. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: varastohalleihin ja lastauslaitureille, joissa käytetään trukkeja. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* BVS 250/44 40 x 40 53,5 x 53,5 17 kg T BVS 250/55 50 x 50 63,5 x 63,5 26 kg T BVS 250/64 60 x 40 73,5 x 73,5 25 kg T BVS 250/66 60 x 60 73,5 x 73,5 31 kg T BVS 250/88 80 x 80 93,5 x 93,5 52 kg T BVS 250/ x ,5 x 73,5 52 kg T BVS 250/ x ,5 x 113,5 78 kg T Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm Luukun pohjassa rakennekorkeuden lisäksi 10 cm I-palkki *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE BVS-250 poikkileikkauskuva ,5 c x d A x B Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Vahvikepalkki I-palkeilla vahvistetun BVS-250 luukun alapuoli.

79 LUUKUT 79 BVS-400 TERÄS RASKAILLE AJONEUVOILLE KAASU- JA VESITIIVIS I-palkeilla sekä kehikolla vahvistetun BVS-400 luukun alapuoli. Kuormituksen kesto: 400 kn. Materiaali: kehys ja kansi on valmistettu teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Luukussa on raskaan käytön mahdollistavat vahvikepalkit ja teräskehikko. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä kehystetty raudoitus. Käyttökohteet: tehtaat, varastohallit, lastauslaiturit ja ajoväylät. Kestää trukkeja sekä raskaita ajoneuvoja. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* BVS 400/55 50 x 50 63,5 x 71,5 52 kg T BVS 400/64 60 x 40 73,5 x 61,5 50 kg T BVS 400/66 60 x 60 73,5 x 81,5 62 kg T BVS 400/88 80 x 80 93,5 x 101,5 103 kg T BVS 400/ x ,5 x 81,5 119 kg T BVS 400/ x ,5 x 121,5 175 kg T Kannen syvyys: 5 cm, asennuskorkeus: 18 cm (60 x x 80) tai 22 cm (100 x 100) *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE A x B BVS-400 poikkileikkauskuva / Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Vahvikepalkkien kehys 9. Vahvikepalkki ,5 c x d

80 80 LUUKUT

81 LUUKUT 81 BV-GD TERÄS KAASUJOUSELLA JA BVE-GD RUOSTUMATON TERÄS KAASUJOUSELLA KAASU- JA VESITIIVIS Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. RST-laatu valmistettu 2 mm vahvuisesta ruostumattomasta teräksestä (laatu 304). Pinta kauttaaltaan passivoitu hitsauksen jälkeen. Luukku on varustettu korkealaatuisilla kaasujousilla. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Avaaminen: avaamista helpottavat kaasujouset mahdollistavat luukun avaamisen helposti yhden ihmisen voimin. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön. Soveltuu erityisesti paikkoihin, joissa luukkua joudutaan avaamaan usein. Asennus: kaasujouset kiinnitetään paikalleen luukun asentamisen ja betonin kuivumisen jälkeen. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* SINKITTY TERÄS BV-GD x 60 73,5 x 75,15 29 kg T 1 BV-GD x 60 93,5 x 75,15 36 kg T 2 BV-GD x 80 93,5 x 95,15 42 kg T 2 BV-GD x ,5 x 75,15 40 kg T 2 BV-GD x ,5 x 115,15 55 kg T 2 Jousien lukumäärä RUOSTUMATON TERÄS BVE-GD x 60 73,5 x 75,15 28 kg T 1 BVE-GD x 60 93,5 x75,15 35 kg T 2 BVE-GD x 80 93,5 x 95,15 41 kg T 2 BVE-GD x ,5 x 75,15 40 kg T 2 BVE-GD x ,5 x 115,15 53 kg T 2 Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE ,5 c x d A x B 4 67, Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Kaasujousi BVE-GD poikkileikkauskuva BV-GD alapuolelta.

82 82 LUUKUT BV-GDZ TERÄS KAASUJOUSILLA KAASU- JA VESITIIVIS YLÄ- JA ALAPUOLELTA AVATTAVA Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Avaaminen: avaamista helpottavat kaasujouset mahdollistavat luukun avaamisen helposti yhden ihmisen voimin. Lukitus avataan yläpuolelta kuusiokoloavaimella ja alapuolelta kahvasta. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön. Soveltuu erityisesti paikkoihin, joissa luukkua joudutaan avaamaan usein, kuten huoltokuiluissa. Asennus: kaasujouset kiinnitetään paikalleen luukun asentamisen ja betonin kuivumisen jälkeen.

83 LUUKUT 83 Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* BV-GDZ x 60 73,5 x 75,15 30 kg T 1 BV-GDZ x 60 93,5 x 75,15 38 kg T 2 BV-GDZ x 80 93,5 x 95,15 44 kg T 2 BV-GDZ x ,5 x 115,15 58 kg T 2 Kannen syvyys: 5 cm, asennuskorkeus: 18 cm (60 x x 80) tai 22 cm (100 x 100) *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Jousien lukumäärä ,5 c x d A x B Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Kaasujousi 9. Avauskahva BV-GDZ luukun poikkileikkauskuva BV-GDZ luukun alapuolen lukitus.

84 84 LUUKUT BVH-MAXI TERÄS KAASU- JA VESITIIVIS PINNOITETTAVISSA PIHAKIVILLÄ Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku, jossa 10 cm:n pinnoitettava kansi. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna pihakivetyksessä lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön, kun kansi täytetään tiilillä, betonilaatoilla tai piha- tai katukivillä. Muut pihakivitäytteiset mallit: saatavana kaasujousilla varustettu kevyesti avattava malli (BVH-GD MAXI, kuormituksen kesto 125 kn), sekä raskaita ajoneuvoja kestäviä vahvistettuja malleja (BVHS 250 teräs, kuormituksen kesto 250 kn sekä BVHS 400 teräs, kuormituksen kesto 400 kn). Mallien kannen syvyys on 10,2 cm, saatavana on useita eri kokoja. Kysy lisää myynnistämme!

85 LUUKUT 85 Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* BVH maxi x 40 55,2 x 55,2 22 kg T BVH maxi x 50 65,2 x 65,2 27 kg T BVH maxi x 60 75,2 x 75,2 28 kg T BVH maxi x 60 95,2 x 75,2 35 kg T BVH maxi x 80 95,2 x 95,2 40 kg T BVH maxi x ,2 x 75,2 40 kg T Kannen syvyys: 10,2 cm, rakennekorkeus: 12,5 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE c x d A x B Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa BV-MAXI luukun poikkileikkauskuva BV-MAXI pihakivetyksessä. BV-MAXI osittain pihakivillä täytettynä.

86 86 LUUKUT BVH-GD MAXI TERÄS KAASUJOUSILLA SYVÄ KANSI PINNOITETTAVISSA PIHAKIVILLÄ Kannen syvyys on 10,2 cm. Saatavana useita eri kokoja. Kaasujouset toimitetaan irrallisena ja asennetaan paikoilleen viimeisenä luukun valamisen ja pinnoittamisen jälkeen. Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Ominaisuudet: Varustettu kahdella kaasujousella. Kevyesti avattavissa. Mittatarkasti valmistettu kaasutiivis ja lähes vesitiivis lattialuukku, jossa 10 cm:n pinnoitettava kansi. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna pihakivetyksessä lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön, kun kansi täytetään tiilillä, betonilaatoilla tai piha- tai katukivillä kohteisiin, jossa luukku tulee olla kevyesti avattavissa.

87 LUUKUT 87 Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* BVH-GD maxi x x kg T BVH-GD maxi x x kg T BVH-GD maxi x x kg T BVH-GD maxi x x kg T Kannen syvyys 10,2 cm, asennuskorkeus 12,5 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE BVH-GD MAXI luukun poikkileikkauskuva 1. Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Kaasujousi 9. Kiinnitystuki 10. Raudoitus Kysy lisää myynnistämme, mikäli tarvitset vakioluukkumalleista poikkeavia ominaisuuksia kohteisiinne!

88 88 LUUKUT HL SINKITTY HL SI 66 -luukku sinkityllä levypinnalla. HL SI 33 -luukku toisin päin käytettynä ja pinnoitettu parketilla Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista (45 x 45 mm, 50 x 50 cm ja 60 x 60 cm luukun kansi 3 mm terästä). Kantta voi käyttää levypinta ylöspäin, tai luukun kouruosan voi pinnoittaa toisin päin käännettynä. Pinnoitettavan kotelo-osan syvyys: 15 mm. Tilauksesta luukkua on saatavana myös RAL-sävyihin maalattuna. Ominaisuudet: varustettu tiivisteellä, mutta ei täysin vesi- ja kaasutiivis. 30 x 30 cm luukku on varustettu kiinnityruuveilla, joista nostamalla luukku myös avataan. Muut koot avataan erillisellä nostokahvalla ja toimitetaan ilman kiinnitysruuveja. Mikäli nostokahvalla varustettu luukku pinnoitetaan, tulee nostokahva upottaa pinnoitukseen tehtyyn aukkoon luukun toiselle puolelle. Käyttökohteet: sisätilojen kulkuaukkoihin, kun tarvitaan edullista peltipintaista tai pinnoitettavaa luukkua. Asennus: luukku sovitetaan aukkoon ja kiinnitetään ruuvaamalla jalkaosan rei ityksestä aukon pystyreunaan. Luukun voi tarvittaessa kiinnittää kehyksestä lattiaan liimalla tai laastilla. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* HL SI x 30 35,5 x 35,5 3,7 kg V HL SI x 45 50,5 x 50,5 8,7 kg T HL SI x 50 55,5 x 55,5 10,2 kg V HL SI x 60 65,5 x 65,5 12,6 kg V Rakennekorkeus: 4,5 cm *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

89 LUUKUT 89 HL TURKKIPELTI Kuormituksen kesto:15 kn (kävelyn kestävä). Materiaali: kehys on valmistettu 2 mm teräs profiilista, kansi on 3 mm liukastumista estävää sekä turkkipeltipintaista alumiinia. Ominaisuudet: varustettu tiivisteellä, mutta ei täysin vesi- ja kaasutiivis. 30 x 30 cm luukku on varustettu kiinnitysruuveilla, joista nostamalla luukku myös avataan. Muut koot avataan erillisellä nostokahvalla ja toimitetaan ilman kiinnitysruuveja. Käyttökohteet: sisätilojen kulkuaukkoihin, kun tarvitaan edullista levypintaista liukastumista estävää luukkua. Tilauksesta saatavana myös RST-kehyksellä, jolloin luukkua voi käyttää ulkotiloissa (luukku toisin päin käännettynä voidaan tarvittaessa myös pinnoittaa). Asennus: luukku sovitetaan aukkoon ja kiinnitetään ruuvaamalla jalkaosan rei ityksestä aukon pystyreunaan. Luukun voi tarvittaessa kiinnittää kehyksestä lattiaan liimalla tai laastilla. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* HL TL x 30 35,5 x 35,5 2,9 kg T HL TL x 45 50,5 x 50,5 4,8 kg T HL TL x 50 55,5 x 55,5 7,8 kg T HL TL x 60 65,5 x 65,5 9,2 kg T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

90 90 LUUKUT RVE-RST KAASU- JA VESITIIVIS Kaasu- ja vesitiiviis, ruostumaton teräs Kuormituksen kesto: 15 kn. Materiaali: kehys, levy ja vahvistus ovat ruostumatonta terästä (laatu 304) Ominaisuudet: kaasu ja vesitiivis malli, litteä rakenne. Hyvin kemikaaleja kestävä erikoistiiviste. Avausväline sisältyy toimitukseen. Käyttökohteet: kävelyalueilla oleviin kuiluihin rakennuksiin ja niiden lähistölle, erityisesti kohteisiin, joissa vaaditaan täydellistä korroosionkestävyyttä. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* RVE x 20 30,5 x 30,5 6 kg T RVE x 30 40,5 x 40,5 9 kg T RVE x 40 50,5 x 50,5 13 kg T RVE x 50 60,5 x 60,5 15 kg T RVE x 40 70,5 x 50,5 15 kg T BVE x 60 70,5 x 70,5 24 kg T RVE x 60 90,5 x 70,5 30 kg T RVE x 80 90,5 x 90,5 36 kg T RVE x ,5 x 70,5 36 kg T RVE x ,5 x 110,5 54 kg T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

91 LUUKUT 91 RV- TERÄS KAASU- JA VESITIIVIS Kuormituksen kesto: 15 kn Materiaali: Kehys on tarkkuustyökaluilla profiloitua 2 mm kylmämuovattua, upposinkittyä terästä. Luukku on kohokuviolevy. Ominaisuudet: Kaasu- ja versitiivis malli, litteä rakenne. Hyvin kemikaaleja kestävä erkoistiiviste. Avausväline sisältyy toimitukseen. Käyttökohteet: Kävelyalueilla oleviin kuiluihin rakennuksiin ja niiden lähistölle, erityisesti huoltokuiluihin. Asennus: Luukku on asennettava täsmälleen asennusohjeiden mukaissti. Vesitiiviyden varmistamiseksi luukun ulkoreuna on valettava tiiviisti lattiaan. 1. Kehys 2. Kansi 3. Tiiviste 4. Suojatulppa 5. Avauspultti 6. Vahvistusraudoitus Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* RV x 40 70,5 x 50,5 22 kg T RV x 60 70,5 x 70,5 29 kg T RV x 60 90,5 x 70,5 37 kg T RV x 80 90,5 x 90,5 45 kg T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

92 92 LUUKUT RVA- ALU KAASU- JA VESITIIVIS. Kuormituksen kesto: 15 kn Materiaali: Kehys on suulakepuristettua alumiiniprofiilia. Alapuolen vahvistus on alumiinia. Ominaisuudet: Kaasu- ja vesitiivis malli, litteä rakenne. Hyvin kemikaaleja kestävä erikoistiiviste. Avausväline sisältyy toimitukseen. Käyttökohteet: kävelyalueilla oleviin kuiluihin rakennuksiin ja niiden lähistölle, erityisesti kohteisiin, joissa vaaditaan korroosionkestävyyttä ja/ tai vähäistä painoa. Asennus: Luuku on asennettava asennusohjeiden mukaisesti. Vesitiiviyden varmistamiseksi luukun ulkoreuna on valettava tiiviisti lattiaan. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* RVA x 30 38,5 x 38,5 3 kg T RVA x 50 58,5 x 58,5 5 kg T RVA x 40 68,5 x 48,5 5 kg T RVA x 60 68,5 x 68,5 8 kg T RVA x 60 88,5 x 68,5 10 kg T RVA88 80 x 80 88,5 x 88,5 12 kg T RVA x ,5 x 68,5 12 kg T RVA x ,5 x 108,5 18 kg T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE 1. Kehys 2. Kansi 3. Tiiviste 4. Suojatulppa 5. Avauspultti 6. Vahvistusraudoitus Kysy lisää myynnistämme, mikäli tarvitset vakioluukkumalleista poikkeavia ominaisuuksia kohteisiinne!

93 LUUKUT 93 HL RST Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kansi on valmistettu 2 mm RST-profiilista (45 x 45 mm, 50 x 50 cm ja 60 x 60 cm luukun kansi 3 mm RST:tä). Kantta voi käyttää levypinta ylöspäin tai luukun kouruosan voi pinnoittaa toisin päin käännettynä. Pinnoitettavan kotelo-osan syvyys: 15 mm. Ominaisuudet: varustettu tiivisteellä, mutta ei täysin vesi- ja kaasutiivis. 30 x 30 cm luukku on varustettu kiinnitysruuveilla, joista nostamalla luukku myös avataan. Muut koot avataan erillisellä nostokahvalla ja toimitetaan ilman kiinnitysruuveja. Mikäli nostokahvalla varustettu luukku pinnoitetaan, tulee nostokahva upottaa pinnoitukseen luukun toiselle puolelle. Käyttökohteet: sisä- ja ulkotilojen kulkuaukkoihin, kun tarvitaan levypintaista tai pinnoitettavaa RST-luukkua. Asennus: luukku sovitetaan aukkoon ja kiinnitetään ruuvaamalla jalkaosan rei ityksestä aukon pystyreunaan. Luukun voi tarvittaessa kiinnittää kehyksestä lattiaan liimalla tai laastilla. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) HL RST x 30 35,5 x 35,5 3,7 kg T HL RST x 45 50,5 x 50,5 8,7 kg T HL RST x 50 55,5 x 55,5 10,2 kg T HL RST x 60 65,5 x 65,5 12,6 kg T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* BR TERÄS Materiaali: hitsauksen jälkeen upposinkittyä terästä. Ominaisuudet: mittatarkasti valmistettu tuuletusputkella varustettu lattialuukku. Saranoitu, riippulukolla lukittava malli. Tuuletusputkessa hyönteisverkko. Luukku irrotettavissa kokonaan luukun ollessa avoimena. Toimitetaan tarvittaessa tiivisteellä varustettuna. Käyttökohteet: kaivot, säiliöt ja vesilaitokset. Muut materiaalit: BR-luukkua on saatavana myös ruostumattomasta teräksestä, joka soveltuu korroosionkestoa vaativiin kohteisiin (malli BRE-D). Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) BR-D 55 49,5 x 49,5 56,5 x 56,5 15 kg T BR-D 66 59,5 x 59,5 66,5 x 66,5 18 kg T BR-D 88 79,5 x 79,5 86,5 x 86,5 21 kg T BRE-D 55 50,0 x 50,0 56,5 x 56,5 12 kg T BRE-D 66 60,0 x 60,0 66,5 x 66,5 15 kg T BRE-D 88 80,0 x 80,0 86,5 x 86,5 23 kg T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T* BR-luukun poikkileikkauskuva 1. Kehys 2. Kansilevy 3. Tiiviste (lisävaruste) 4. Riippulukon ripa 5. Tuuletusputki hyönteisverkolla 6. Sarana

94 94 LUUKUT BV THERMO KAASU- JA VESITIIVIS LÄMPÖERISTEELLÄ Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Luukussa irrotettava alumiinipäällysteinen lämpöeristyslevy. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavai helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasuja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön, kun luukulta vaaditaan erityistä lämmöneristävyyttä. Asennus: lämpöeristyksen varmistamiseksi luukun ja ympäröivän lattian väli on tiivistettävä huolellisesti. Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) V/T* BV-Thermo x 50 63,5 x 63,5 19 kg T BV-Thermo x 60 73,5 x 73,5 23 kg T BV-Thermo x 60 93,5 x 93,5 29 kg T BV-Thermo x 80 93,5 x 93,5 33 kg T BV-Thermo x ,5 x 73,5 33 kg T BV-Thermo x ,5 x 113,5 45 kg T BRE-*V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE ,5 c x d A x B 67, Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Eristyslevy 9. Eristyslevyn avausripa 10. Eristyslevyn kehys Kysy lisää myynnistämme, mikäli tarvitset vakioluukkumalleista poikkeavia ominaisuuksia kohteisiinne!

95 LUUKUT 95 BV-RA MULTI TERÄS BVE-RA MULTI RUOSTUMATON TERÄS RIVILUUKKU Kuormituksen kesto: 125 kn. Materiaali: BV-RV:n kehys ja kansi ovat valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. BVE- RA:n kehys ovat valmistettu 2 mm vahvuisesta ruostumattomasta teräksestä (laatu 304). Pinta kauttaaltaan passivoitu hitsauksen. Saatavana myös haponkestävästä ruostumattomasta teräksestä (laatu 316) valmistettuna. Ominaisuudet: mittatarkasti valmistettu kaksitai useampiosainen lattialuukku tiivisteellä. Lähes kaasuja vesitiivis (jatkuvan vesirasituksen vaikutuksesta kannen ja kehyksen välistä saattaa esiintyä tihkumista). Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Patentoitu ilman työkaluja irrotettava välipuola mahdollistaa luukun avaamisen koko pituudelta. Luukun kaukalon korkeus n. 50 mm. Tilauksesta saatavana myös korkeammalla n. 100 mm kaukalolla, joka soveltuu pihakiville. Käyttökohteet: vaativiin kohteisiin, kuten esim. teollisuustiloihin ja lentokentille. Mitat: Teräksestä ja ruostumattomasta teräksestä valmistetut riviluukut valmistetaan tilauksesta mittojen mukaisesti. Olemme valmistaneet riviluukkuja esim. viemärikanaviin, jossa on ollut useita kymmeniä luukkuja rinnakkain.

96 96 LUUKUT BVA ALUMIININEN RIVILUUKKU Kuormituksen kesto: 125 kn. Materiaali: kehys ja kannen reunat valmistettu pursotetusta alumiinista, pohja alumiinilevyä. Ominaisuudet: mittatarkasti valmistettu kaksitai kolmeosainen lattialuukku tiivisteellä. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Patentoitu irrotettava välipuola mahdollistaa luukun avaamisen koko pituudelta. Ominaisuudet: mittatarkasti valmistettu kaksitai useampiosainen lattialuukku tiivisteellä. Lähes kaasuja vesitiivis (jatkuvan vesirasituksen vaikutuksesta kannen ja kehyksen välistä saattaa esiintyä tihkumista). Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: vaativiin kulkuaukkoihin sisätiloissa, kun näkyviin jääville luukunreunoille asetetaan korkeat ulkonäkövaatimukset, tai kun lattiaa joudutaan hiomaan jälkikäteen (esim. parketilla pinnoitetut lattiat). Malli Sisämitat (cm) C x D Ulkomitat (cm) A x B Paino ennen täyttöä (kg) BVA multi 2-part 60 x x kg T BVA multi 3-part 60 x x kg T BVA multi 2-part 80 x x kg T BVA multi 3-part 80 x x kg T Kannen syvyys: 6,6 cm, rakenteen kokonaiskorkeus: 7,6 cm BRE-*V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE V/T*

97 LUUKUT 97 76,5 65, BVA-riviluukun poikkileikkauskuva A x B c x d 60 76, Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Pohjalevy 8. Nurkkahitsaus 9. Lukitusmutteri 10. Välijakaja 11. Välijakajan tiiviste 12. Välijakajan kohdistusholkki

98 98 LUUKUT BVA-RA ALUMIININEN RIVILUUKKU Kuormituksen kesto: 125 kn. Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja alumiinilevyä. Ominaisuudet: mittatarkasti valmistettu kaasuja vesitiivis riviluukku. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Patentoitu irrotettava välipuola mahdollistaa luukun avaamisen koko pituudelta. Yli 3 metriä pitkät riviluukut toimitetaan erillisillä, helposti jatkettavilla sivukehyksillä. Lähes kaasuja vesitiivis (jatkuvan vesirasituksen vaikutuksesta kannen ja kehyksen välistä saattaa esiintyä tihkumista). Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: vaativiin kulkuaukkoihin sisätiloissa, kun näkyviin jääville luukunreunoille asetetaan korkeat ulkonäkövaatimukset, tai kun lattiaa joudutaan hiomaan jälkikäteen (esim. parketilla pinnoitetut lattiat). Soveltuu erityisesti kaapeli- ja LVI -kanaviin, jotka on saatava avattua koko pituudeltaan. 76,5 65, A x B c x d 60 76, Kehys 2. Kansi 3. Tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Pohjalevy 8. Nurkkahitsaus 9. Lukitusmutteri 10. Välijakaja 11. Välijakajan tiiviste 12. Välijakajan kohdistusholkki BVA-riviluukun poikkileikkauskuva

99 LUUKUT 99 Kevyt saranoitu luukku on helppo avata. Riviluukku asennettuna museon käytävälle. LUUKKUJEN AVAUSLAITE 2-osainen luukkujen avauslaite mahdollistaa raskaidenkin pinnoitettujen luukkujen avaamisen yhden henkilön voimin. Avauslaitteet ruuvataan luukun kulmiin nostokahvojen tilalle, luukku nostetaan kiertämällä mekanismia ja luukku työnnetään laitteen pyörien avulla aukon ulkopuolelle. Malli Tuotenro V/T* 2-osainen lattialuukkujen avauslaite BV-LIFT V * V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

100

101 Kaiteet ja törmäyssuojat Hygieenistä ja kestävää turvallisuutta terveydenhoitotiloihin DuuriPro-vinyylikaiteet ja -törmäyssuojat ovat helposti puhdistettavia ja bakteerisuojattuja suojaratkaisuja. Vinyylipintaiset suojaustuotteet ovat kestäviä kovan käytön tiloihin, kuten sairaaloihin ja terveyskeskuksiin. Niitä käytetään yleisesti myös palvelutaloissa, toimistotiloissa ja laivoissa. Vinyyliset kiinteistöjen suojaamiseen tarkoitetut tuotteet ovat iskunkestäviä ja auttavat säilyttämään kiinteistöjen sisäpinnat pitkään uudenveroisina. Vinyylisuojauslistojen värin voi valita 60:stä värivaihtoehdosta! Tuotteista löytyvät erilaiset kaidevaihtoehdot, seinälle vaakatasoon asennettavat törmäyssuojat ja seinien ulkonurkkiin asennettavat ulkokulmasuojat. Kaikki tuotteet voi valita samaan sävymaailmaan. Toimitus sisältää kaikki kiinnitystarvikkeet sekä pääte- ja liitoskappaleet.

102 102 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT

103 103 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT ALUMIINIRUNKOISET VINYYLIKAITEET Helposti puhtaana pidettävät ja kestävät kaideratkaisut soveltuvat erityisesti sairaaloihin, hoitolaitoksiin ja muihin julkisiin tiloihin. Kaikki vinyylikaiteet ja -törmäyssuojat valmistetaan tilauksesta ja ne ovat saatavissa saman sävyisinä. Materiaali: valmistettu vinyylipäällysteisestä alumiinista. Vakiomitta 3,66 m. Värivalikoimassa 60 värivaihtoehtoa. Kiinnitys: helppo ja nopea asentaa. Toimitus sisältää kiinnitystarvikkeet. Saatavana pääty- ja kulmakappaleet. Käyttökohteet: kestävä kaideratkaisu monenlaisiin tiloihin, kuten toimistotiloihin, hotelleihin, kouluihin, kauppakeskuksiin, sairaaloihin ja muihin julkisiin tiloihin.. BR-400V Leveys / mallityyppi Pituus Tuotenro V/T* BR400V Kaide/törmäyssuoja 365 cm BR400V T BR400V Kulmapala OBR-450V T BR400V Kannatin BR-108 T BR400V Päätypala (vasen) BRL425V T BR400V Päätypala (oikea) BRR425V T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUO- TE, TOIMITUSAIKA 3 KK Kokoonpanokuva (sis. kaikki tarvittavat osat) BR-400V /2 halkaisija 2. Vinyylikaide 3. Koristelista 4. Kiinnitysruuvit 5. Vinyylitörmäyssuoja 6. Törmäyksen vaimennin 7. Alumiinirunko 8. Seinäkiinnike 9. Seinänvahvike BR-400V 1. BRL-425V Päätykappale /8 halkaisija 3. OBR-450V ulkokulma 4. WGV-4 Vinyylinen pintaosa 5. BRV-1200 vinyylinen pintaosa 6. BRI-400V koriste 7. B-100 törmäyksen vaimennin 8. BRA-400V alumiinirunko 9. BR-108 kiinnike 10. Tehdassaumajatkos 11. Sisäkulman jiiraus 12. BRR-425V päätykappale

105 105 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT BR-500V Leveys / mallityyppi Pituus Tuotenro V/T* BR500V Kaide/törmäyssuoja 365 cm BR-500V T BR500V Kulmapala IOC-527 T BR500V Kannatin BR-107 T BR500V Päätypala BR-527 T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE, TOIMITUS- AIKA 3 KK Kokoonpanokuva (sis. kaikki tarvittavat osat) BR-500V /2 halkaisija 2. Vinyylinen pintaosa 3. Kiinnitysruuvit 4. Alumiinirunko 5. Seinäkiinnike 6. Seinänvahvike BR-500V /16 2. BR-527 päätykappale 3. IOC-557 sisä-/ulkokulma 4. IOC-557 sisä-/ulkokulma 5. BRV-500 Vinyylinen pintaosa 6. Tehdassaumajatkos 7. BRA-500 alumiinirunko 8. BR-107 kiinnike 9. BR-527 päätykappale BR-1200 Leveys / mallityyppi Pituus Tuotenro V/T* BR1200 Kaide/Törmäyssuoja 365 cm BR-1200 T BR1200 Kulmapala IOC-1250 T BR1200 Kannatin BR-1206 T BR1200 Päätypala oikea BRR-1225 T BR1200 Päätypala vasen BRL-1225 T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE, TOIMITUS- AIKA 3 KK Kokoonpanokuva (sis. kaikki tarvittavat osat) BR Alumiinirunko /2 halkaisija 3. Vinyylinen pintaosa 4. Seinäkiinnike 5. Kiinnitysruuvit 6. Seinänvahvike BR BRL-1225 päätykappale 2. BR-1206 kiinnike 3. IOC-1250 sisä-/ulkokulma 4. BRA-1200 alumiinirunko 5. BRV-1200 vinyylinen pintaosa 6. Tehdassaumajatkos 7. BRR-1225 päätykappale

107 107 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT KLIPSIKIINNITTEISET VINYYLITÖRMÄYSSUOJAT Klipsikiinnitteisten vinyylitörmäyssuojien pinta on helppohoitoinen. Klipsikiinnitteisissä suojissa on iskuja vaimentavat jouset. Toimitukseen saatavana myös päätykappaleet. Materiaali: pinta helppohoitoista vinyyliä. Kiinnistysklipsit on varustettu iskuja vaimentavalla jousella. Kiinnitys: helppo ja nopea asentaa. Saatavana päätykappaleet. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset, sairaalat ja muut julkiset tilat. Leveys / Mallityyppi Pituus Tuotenumero V/T* WG-6C Törmäyssuoja 365 cm WG-6C T WG-6C Päätypala ETC-6C T WG-6C Kulmapala (ulko) OTC-6C T WG-6C Kannatinklipsi WG-6C-ASM-1 T WG-8C Törmäyssuoja 365 cm WG-8C T WG-8C Päätypala ETC-8C T WG-8C Kulmapala (ulko) OTC-8C T WG-8C Kannatinklipsi WG-5C Törmäyssuoja 365 cm WG-5C T WG-5C Päätypala ETC-5C T WG-5C Kulmapala (ulko) OTC-5C T WG-5C Kulmapala (sisä) ITC-5C T WG-5C Kannatinklipsi WG-8C-ASM-1 T WG-7C Törmäyssuoja 365 cm WG-7C T WG-7C Päätypala ETC-7C T WG-7C Kulmapala (ulko) OTC-7C T WG-7C Kulmapala (sisä) ITC-7C T WG-7C Kannatinklipsi WG-7C-ASM-1 T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE, TOIMITUSAIKA 3 KK WG-5C, WG-6C, WG-7C, WG-8C 1. Kiinnitysruuvit 2. Vinyylinen pintaosa 3. Kiinnitysklipsi 4. Päätykappaleiden kiinnikkeet WG-5C poikkileikkauskuva WG-6C poikkileikkauskuva WG-7C poikkileikkauskuva WG-8C poikkileikkauskuva

109 109 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT MUOVIRUNKOINEN VINYYLIKULMASUOJALISTA Iskunkestävällä vinyylikulmasuojalla suojaa kolhuilta tehokkaasti. Saatavana muun sisustuksen sävyyn sopivana. Toimitus sisältää päätykappaleet. Materiaali: pinta helppohoitoista vinyyliä. Kiinnityskisko on valmistettu joustavasta kierrätysmuovista. Kiinnitys: helppo ja nopea asentaa. Saatavana päätykappaleet. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset, sairaalat ja muiden julkisten tilojen ulkokulmat. Leveys / mallityyppi Pituus Tuotenro V/T* 51 x 51 mm, kulmasuoja 244 cm CG-20R T 76 x 76 mm, kulmasuoja 244 cm CG-10R T 19 x 19 mm, kulmasuoja 244 cm CG-34 T 38 x 38 mm, kulmasuoja 244 cm CG-12 T 76 x 76 mm, kulmasuoja 244 cm CG-13 T 102 x 102 mm, kulmasuoja 244 cm CG-14 T 38 x 38 mm, kulmasuoja 244 cm CG-1245 T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE CG-10R, alakiskolla CG-20R, alakiskolla

111 111 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT VINYYLILEVYT SEINIIN VINYYLILEVYT SEINIIN Tuotenro Paksuus Minimitoimitus V/T* WC-30 0,8 mm 30 kpl T WC-40 1,0 mm 20 kpl T WC-60 1,5 mm 16 kpl T WC-80 2,0 mm 12 kpl T WC-90 2,3 mm 10 kpl T WC-125 3,2 mm 8 kpl T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE Levyn vakiomitta on 122 x 244 cm. Erikoistoimituksena saatavana myös koot: 91 x 274 cm, 91 x 304 cm, 122 x 274 cm ja 122 x 274 cm. Saatavana myös määrämittaan toimitettuja levyjä. LISTAT VINYYLILEVYILLE Tuotenro Paksuus Pituus V/T* Päätylistat WC-98 0,8-1,5 mm levyille 2,4 m / 3,04 m T WCT-98 2,0-2,3 mm levyille 2,4 m / 3,04 m T WCTH-98 3,2 mm levyille 2,4 m / 3,04 m T Saumalistat WC-99 0,8-1,5 mm levyille 2,4 m / 3,04 m T WCT-99 2,0-2,3 mm levyillle 2,4 m / 3,04 m T WCTH-99 3,2 mm levyille 2,4 m / 3,04 m T Sisäkulmalistat WC-100 0,8-1,5 mm levyille 2,4 m / 3,04 m T WCT-100 2,0-2,3 mm levyille 2,4 m / 3,04 m T WCTH-100 3,2 mm levyille 2,4 m / 3,04 m T Ulkokulmalistat WC-101 0,8-1,5 mm levyille 2,4 m / 3,04 m T WCT-101 2,0-2,3 mm levyille 2,4 m / 3,04 m T WCTH-101 3,2 mm levyille 2,4 m / 3,04 m T *V = SAATAVANA SUORAAN VARASTOSTA T= TILAUSTUOTE

113 113 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT VÄRIKARTTA Tarjoamamme viinyylimateriaalien laaja värikartta antaa mahdollisuuden niin korostaa kuin häivyttääkin elementtejä ja muotoja pehmeiden suojalistojen sekä kaiteiden avulla. (10) White (301) LinenWhite (554) Mission White (541) White Sand (361) Pearl (370) Eggshell (313) Champagne (648) Monterey (411) Prumice (555) Porcelain (193) Wheat (2) Ivory (263) Pale Yellow (569) Saffron (497) Chablis (676) Dover White (268) Doeskin (379) Mojave Sand (148) Desert Sand (3) Tan (682) Khaki Brown (718) Silkworm (21) Cappuccino (113) Toffee (204) Shell (486) Caisson (359) Ginger Spice (288) Mocha (694 Café Au Lait (4) Brown (385) Beige Desert (269) Ecru (494) Lavender Hetather (366) Soft Peach (381) Dawn (373) English Rose (304) Victorian Rose (380) Cordovan (22) Woodlands (293) See Foam (377) Teal (382) Stormy Blue (371) Sage Green (376) Pale Jade (300) Grotto (156) Hunter Green (29) Blue Ice (369) Blue Fog (265) Windsor Blue (490) Blue Bird (520) Brittany Blue (583) Alexis Blue (176) Taupe (238) Bone (483) Harvard Gray (297) Chinchilla (210) Silver Gray (289) Pearl Gray (5) Gray (1) Black Värikartan sävyt ovat ohjeellisia. Pyydämme tarkistamaan sävyt materiaalikartasta tilauksen yhteydessä.

115 115 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT OSTOSKÄRRYSUOJAT Kärrysuojat soveltuvat suojaamaan seiniä esimerkiksi myymälöissä ja sairaaloissa. EB-10 EB-1 Alumiinirunko Kestävä ja joustava vinyylipäällinen Listaan saatavana päätykappaleet Saatavana 6 värivaihtoehdoissa (musta, harmaa, luonnonvalkoinen, valkoinen, vaaleanruskea ja ruskea) EB -10 EB-5 Päätykappale Joustava vinyyliprofiili Sisäkulmien jiiraus EBV-10 Joustava vinyyliprofiili Kiinnitysruuvit - ruuvataan seinään 45 cm välein Teräskisko EB-5 Päätykappale Ulkokulmat Teräskisko EB-1 Joustava vinyyliprofiili EBP-2 Päätykappale Kiinnitysruuvit - ruuvataan seinään 80 cm välein Sisäkulmien jiiraus Alumiinikisko Joustava vinyyliprofiili Tehdassaumaliitos Alumiininen kiinnityskisko Ulkokulma

116 116 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT PARKKIHALLIEN KULMASUOJAT Kumiset kulmasuojat erittäin kovaan sisä- ja ulkokäyttöön. Käyttökohteet: parkkihallit ja teollisuustilat CG-2E HEAVY DUTY KULMASUOJA, MUSTA Nurkan minimipyöristyssäde 14 mm 22 mm säde Ruuvikiinnitys 90 cm välein Reijitetään asennusvaiheessa Kulmasuoja CG-4 KULMASUOJA, MUSTA 32 mm säde Teräksinen kiinnityskisko EDPM kumiprofiili Päätykappale Määritelty korkeus CG-15 HEAVY DUTY KULMASUOJA, MUSTA TAI KELTAINEN Kulmasuoja Toimitetaan ilman reikiä (liimakiinnitteinen) Määritelty korkeus Kiinnitysruuvit Päätykappale Jalkalistaprofiili

117 117 TÖRMÄYSSUOJAT, KAITEET JA TUKIKAHVAT PARKKIHALLIEN TÖRMÄYSSUOJAT Kumiset törmäyssuojat erittäin kovaan sisä- ja ulkokäyttöön. Käyttökohteet: Parkkihallit, teollisuustilat, ajoneuvolaiturit WT-25 D-3 E-1 M-2 TÖRMÄYSSUOJA MERILIIKENNEKÄYTTÖÖN MD-5 Säänkestävä törmäyssuoja erittäin kovaan ulkokäyttöön. Käyttökohteita: Laivalaiturit ja laivat
