1 Uuden kotinne materiaalit ja varusteet As. Oy Rumpalipoika A / B Anu Lainio Kiinteistömaailma Oulu Limingantulli Puh anu.lainio@kiinteistomaailma.fi

2 Asemakaava

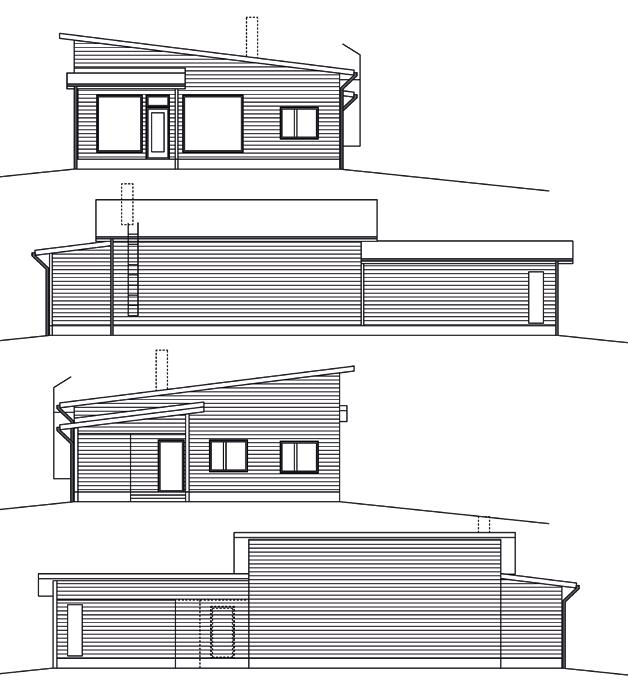

3 80m2 Julkisivut/ läpileikkaus

4 80m2 Pohjapiirros

5 97m2 Julkisivut/ läpileikkaus

6 97m2 Pohjapiirros

Keittiö 3D havainnekuvassa 80 m2 asunnon keittiö Kalusteet Kalusteenovet Sileä mattavalkoinen

Kapea harjattu teräs Allas Kiviallas Blanco Silgranit Dalago 6, anthrazit Hana Oras Safira (1039)

Vaihtoehto1 Basalt Slate, paksuus 40mm Vaihtoehto 2 American Oak, paksuus 30mm Vaihtoehto 3 Light

7 Keittiö 3D havainnekuvassa 80 m2 asunnon keittiö Kalusteet Kalusteenovet Sileä mattavalkoinen melamiiniovi, jossa laserhitsattu muovireuna (musta tai alumiini), paksuus 19mm Vetimet Milo, Kapea harjattu teräs Allas Kiviallas Blanco Silgranit Dalago 6, anthrazit Hana Oras Safira (1039) pesukoneventtiilillä Tasot, välitila Vaikuta uuden kotisi materiaaleihin! Vaihtoehto1 Basalt Slate, paksuus 40mm Vaihtoehto 2 American Oak, paksuus 30mm Vaihtoehto 3 Light grey metalstone, LA- G486S02, paksuus 40mm Kalustevälilaatta Laatta Plaqueta Blanco Brillo, 10x40cm, kiiltävä valkoinen, sauma White 1

8 Keittiö 3D havainnekuvassa 97m2 asunnon keittiö Kodinkoneet Astianpesukone Integroitava, Gram OMI Liesikupu Lapetek Jona 90cm, Teräs , Sormenjälkisuoja Erillisuuni Gram IO X Liesitaso Induktiotaso Gram KKI T Kylmälaitteet Jääkaappipakastin KF FNX, Sormenjälkisuoja (80m2 asuntoon) Jääkaappi KS FX, Sormenjälkisuoja (97m2 asuntoon) Pakastin FS NX, Sormenjälkisuoja (97m2 asuntoon)

Kodinhoitohuone 3D havainnekuvassa 80 m2 asunnon kodinhoitohuone 97 m2

melamiiniovi, jossa laserhitsattu muovireuna (musta tai alumiini),

Hana Oras Vega (1825) pesukoneventtiilillä Tasot, välitila Vaihtoehto1

Vaihtoehto 3 Light grey metalstone, LA-G486S02, paksuus 40mm

9 Kodinhoitohuone 3D havainnekuvassa 80 m2 asunnon kodinhoitohuone 97 m2 asunnon kodinhoitohuone Kalusteet Kalusteenovet Sileä mattavalkoinen melamiiniovi, jossa laserhitsattu muovireuna (musta tai alumiini), paksuus 19mm Vetimet Milo, Kapea harjattu teräs Allas Blanco Rondoval Hana Oras Vega (1825) pesukoneventtiilillä Tasot, välitila Vaihtoehto1 Basalt Slate, paksuus 40mm Vaihtoehto 2 American Oak, paksuus 30mm Vaihtoehto 3 Light grey metalstone, LA-G486S02, paksuus 40mm Kalustevälilaatta Laatta Plaqueta Blanco Brillo, 10x40cm, kiiltävä valkoinen, sauma White 1

Pesuhuone/sauna Kuvan kohteessa saunan paneelit

Pesuhuone Hana Oras Nova (7461) Suihku Oras Sensiva

10x10cm Katto Tervaleppäpaneeli Sauna Lauteet Tervaleppä

10 Pesuhuone/sauna Kuvan kohteessa saunan paneelit vaihdettu perusmallin tervalepästä lämpöhaapaan. Pesuhuone Hana Oras Nova (7461) Suihku Oras Sensiva (350) Seinälaatta Valkoinen, sauma White 1 Lattialaatta 10x10cm Katto Tervaleppäpaneeli Sauna Lauteet Tervaleppä Kiuas Harvia Cilindro Valaisin Oversol Ledlite Lattiakaivon kannet havainnekuva

Makuuhuoneet 80m2 Makuuhuoneiden kiinteät

Mh 9,8m2,vaatehuone Mh 9,9m2 97m2 Vaikuta

11 Makuuhuoneet 80m2 Makuuhuoneiden kiinteät kaapistot Valkoinen melamiiniovi 16mm, valkoisella muovireunanauhalla Asunto 80m2: Mh 13,8m2,vaatehuone Asunto 97m2: Mh 9,8m2,vaatehuone Mh 9,9m2 97m2 Vaikuta uuden kotisi materiaaleihin! Mh 11,2m2 Mh 9,3m2

Wc 3D havainnekuvassa 80m2 asunnon WC 97m2

12 Wc 3D havainnekuvassa 80m2 asunnon WC 97m2 asunnon WC Kalusteet WC Istuin IDO, havainnekuva Hana Oras Vega (1812) Bidesuihkulla Allas Evermite kovapinnoitettu valumarmoriallastaso Valaisin Peilivalo Markslöjd Stella 2 Kalusteet Kalusteen Ovet Sileä, mattavalkoinen melamiiniovi, jossa laserhitsattu muovireuna (musta tai alumiini), paksuus 19mm Vetimet Milo, Kapea harjattu teräs Lattiakaivon kannet havainnekuva Lattialaatta 10x10cm

UO7, Lukkorunko LC102 Lattialaatta 30x60 cm Valaistus

13 Eteinen 3D havainnekuvassa 80m2 asunnon eteinen 97m2 asunnon eteinen Eteinen Ulko-ovi Kaskipuu, tummanharmaa UO7, Lukkorunko LC102 Lattialaatta 30x60 cm Valaistus Airam Planex Basic Led 5w Seinät Maalarinvalkoinen Katto Roiskekatto

Muut tiedot Väliovet, listat Väliovet laakaovi Cello Väliovien vetimet Satiinikromattu Jalkalistat 12 x 42 puu, valkoinen Ikkuna- ja ovenpielet, kehyslistat: 12 x 42 puu,

14 Muut tiedot Väliovet, listat Väliovet laakaovi Cello Väliovien vetimet Satiinikromattu Jalkalistat 12 x 42 puu, valkoinen Ikkuna- ja ovenpielet, kehyslistat: 12 x 42 puu, valkoinen Asunnon seinät: Maalarinvalkoinen, Katot: Roiskekatto, Lattiat: Parketti Lukitus, valot Ulko-ovien lukot Abloy Sento, avaimia 3 kpl Ulkovalot Konstsmide Modena 2

Rakennustapaseloste OKT Marssisauvantie, Soittajakangas, Oulu Talot rakennetaan paikan päällä korkealuokkaisista materiaaleista. Rakentamisen tavoitteena matalaenergiatalo. Huonekork. alakerta n.

15 Rakennustapaseloste OKT Marssisauvantie, Soittajakangas, Oulu Talot rakennetaan paikan päällä korkealuokkaisista materiaaleista. Rakentamisen tavoitteena matalaenergiatalo. Huonekork. alakerta n. 2,7 m. Kodinhoitohuone, pesuhuone, WC m 1.) Ulkoseinät sisältäpäin Sisäverhouskipsilevy gyproc/knauf 13mm Vaakakoolaus 48 x 48 mm Vaakakoolaustilassa min.villa 48mm Höyrynsulkumuovi Pystyrunko 48x198 k600 Min.villa 198mm/ 100mm x 2 Tuulensuojakipsilevy 9 mm Koolaus 32x50 Ulkoverhous n mm korkea profiili 2.) Vesikaton kantavat rakenteet Ristikot, talossa sekä autokatoksessa 3.) Vesikate Huopakate Raakapontti 4.) Yläpohja Kipsilevy jossa roiskepinnoite Koolaus 25 x 100 k Höyrynsulkumuovi Puhallusvillaa n. 500 mm 5.) Sisäkatot ja sauna Gyproc katot + roiskerappaus valk. WC tiloissa roiske / sileä Ph, Khh ja sauna katto; tervaleppä paneeli 6.) Betonialapohja Teräsbetonilaatta n.100 mm Styrox 200 mm Hiekka Maarakennuskangas hiekan ja sepelin välissä Kapilaarikatkaisusepeli 7.) Puurakenteiset väliseinät Ylä- ja alaohjauspuut 38 x 68 Runkopuut 38 x 68 Äänieriste, min. villa 50 mm Kipsilevy 13 mm molemmin puolin 8.) Pesuhuoneen seinät Osa puurakenteisia ja osa kivirakenteisia Pesuhuoneen suihkun seinät ja lattia vesieristetään

16 9.) Ikkunat Väri valkoinen, saunan ikkunan sisäpoka puunvärinen Ikkunoissa alumiiniulkopuite ja ulkopuite valkoinen Pinta helat valkoiset 10.) Ulko-ovet Tummanharmaat 11.) Väliovet Valkeat laakaovet, ovi 37,50 eur/kpl + karmi 25 eur/kpl Välioven kahvat satiinikromattu 16/001 Abloy HCR 3,90 eur/kpl Saunan / pesuhuoneen seinä kokolasinen Saunanovi kokolasinen 12.) Listat Jalkalistat: MDF/Melamiini 12x42, 1,20 eur/jm. Peitelistat: 12 x 42 valkoinen maalattu 13.) Tekniikka Koneellinen ilmanvaihto korkeahyötysuhteisella lämmöntalteenotolla Kaukolämpö Lämmönjako vesikiertoinen lattialämmitys 14.) Sauna Katot ja seinät tervaleppä, paneeli STP 15 x 90 Lauteet tervaleppä / Lumisauna Kuituvalosetti valaistuksessa Kiuas 6 kw. Harvia Cilindro 15.) Kiintokalusteet Puustelli, (Kts Puustellin suunnitelmat) Keittiö valkoiset ovet. Mh:t joissa kaapit, ovet valkea melamiini Khh, harmaa, melamiini 1 x WC Eteinen liukuovikaappi, peiliovilla 16.) Kodinkoneet (mallit ovat esimerkkimalleja) Pakastekaappi, Rosteri Jääkaappi, Rosteri Kiertoilmauuni Rosteri Keraaminen keittotaso Liesituuletin, esim. Rosteri/metalli APK, Rosteri/integroitu 17.) KHH, varusteet Kiintokalusteet, allas, hana, pesukonehana Yläkaapit Vaatepesukone ja kuivausrumpu ei sisälly 18.) Pintamateriaalit Lattiat: OH, Ruokatila, Keittiö ja työhuone laminaatti hintaluokka 19 eur/m2 ET laatta koko 30 x 30 hintaluokka: 29,00 eur/m2 PH, sauna, KHH laatta lattia koko 10x10 hintaluokka:19 eur/m2 Seinät: Oh maalattu, maalarinvalkea Et maalattu, maalarinvalkea Mh:t maalattu, maalarinvalkea Khh ja tk maalattu, maalarinvalkea Ph laatoittettu, valkoinen laatta hl: 14 eur/m2 Wc maalipinnalla Välitilat: Keittiön ja KHH välitilaan laatta 20.) Salaojat / sadevesijärjestelmät Talossa on salaojat Sadevedet johtuvat kouruja ja syöksyjä pitkin sadevesikaivoihin joita kautta sadevedet johdetaan kaupungin sadevesiverkkoon 21.) Energiatehokkuus ja tiiveysmittaus Talon energiatodistus päivitetään rakentamisen loppuvaiheessa. Talossa suoritetaan ilmatiiveysmittaus. 22.) Taloon kuuluu patio takapihalle

17 23.) Muut tiedot Pihamamullat levitettynä, Istutettavat puut ja kasvit asiakas Kauppaan ei kuulu esim. verhotangot, pyyhekoukut, wc-paperitelineet, sälekaihtimet eikä niiden asennus Sisältää televisio ja nettikaapelin vedon sisälle Taloyhtiön netti Talossa vesipiste ulos Valaistut terassit Autokatoksessa pistorasia Tilaajalla on mahdollisuus muuttaa esim. kalusteita ja sisustusta, hinnan erotukset laskutetaan erikseen. Huomioitavaa Tämän esitteen valokuvat ovat suuntaa-antavia. Kuvissa esiintyvät pohjaratkaisut ja materiaalit saattavat poiketa kohdetalon suunnitelmasta. Todellisen suunnitelman näet pohjapiirroksesta ja materiaaliluettelosta. Materiaaliluettelon kodinkoneissa on suuntaa-antavat mallikoodit. Lopulliset kodinkonemallit ovat näitä koodeja vastaavia. Merkit ovat kuitenkin luettelossa mainitut. Rakennamme yksilöllisiä ja ilmatiiviitä matalaenergiakoteja. Rakennuksen tiiveys ja ilmanpitävyys on tärkeää kosteusteknisen toimivuuden, asumisviihtyvyyden ja energiatehokkuuden kannalta. Viimeisimmät tulokset ilmatiiveysmittauksista kohteissamme ovat olleet Yhteistyössä

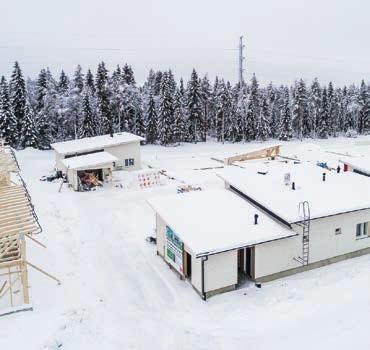

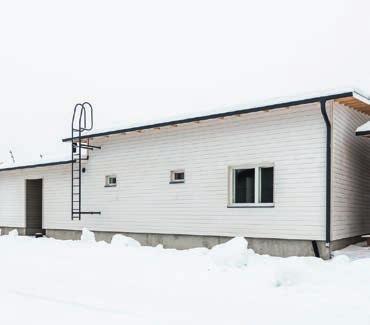

18 Kuvia kohteesta
