Täydellisyyttä laboratoriolasin puhdistukseen PG 8536

Transkriptio

1 Täydellisyyttä laboratoriolasin puhdistukseen PG 8536

2 2

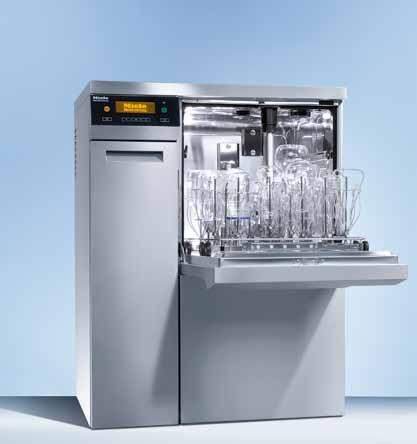

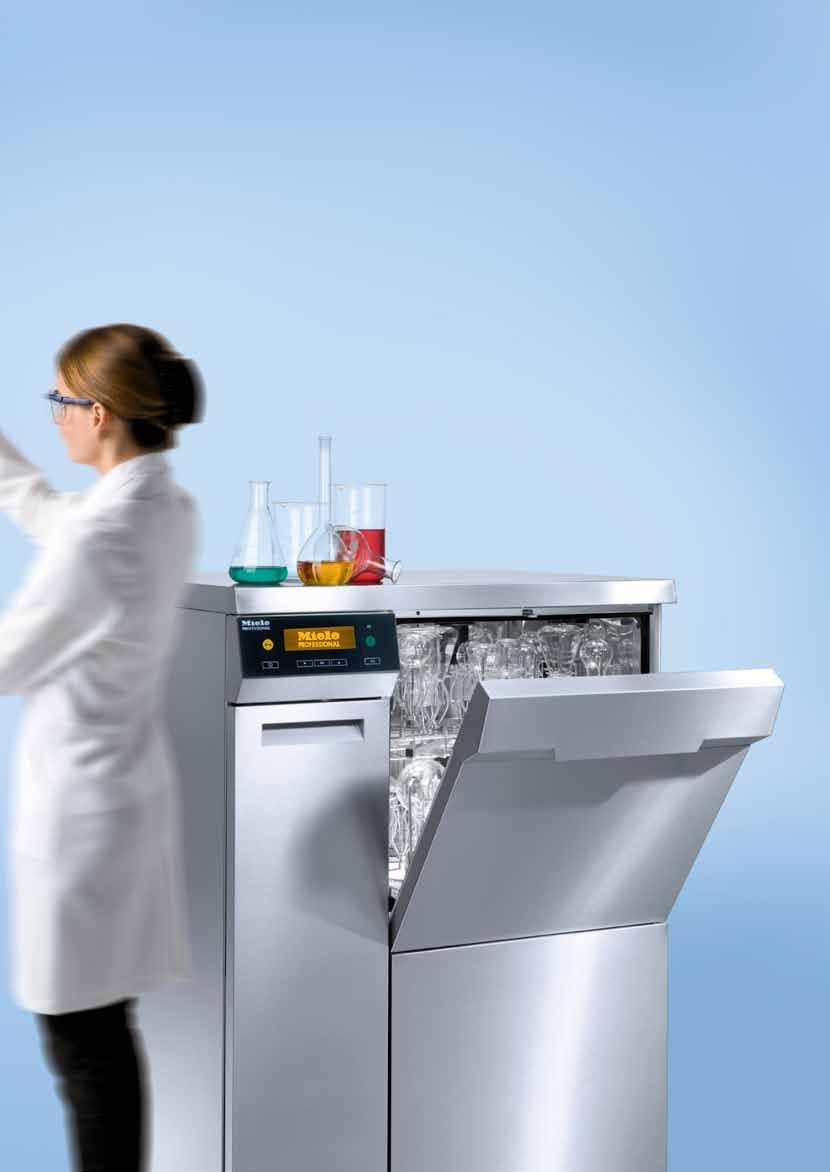

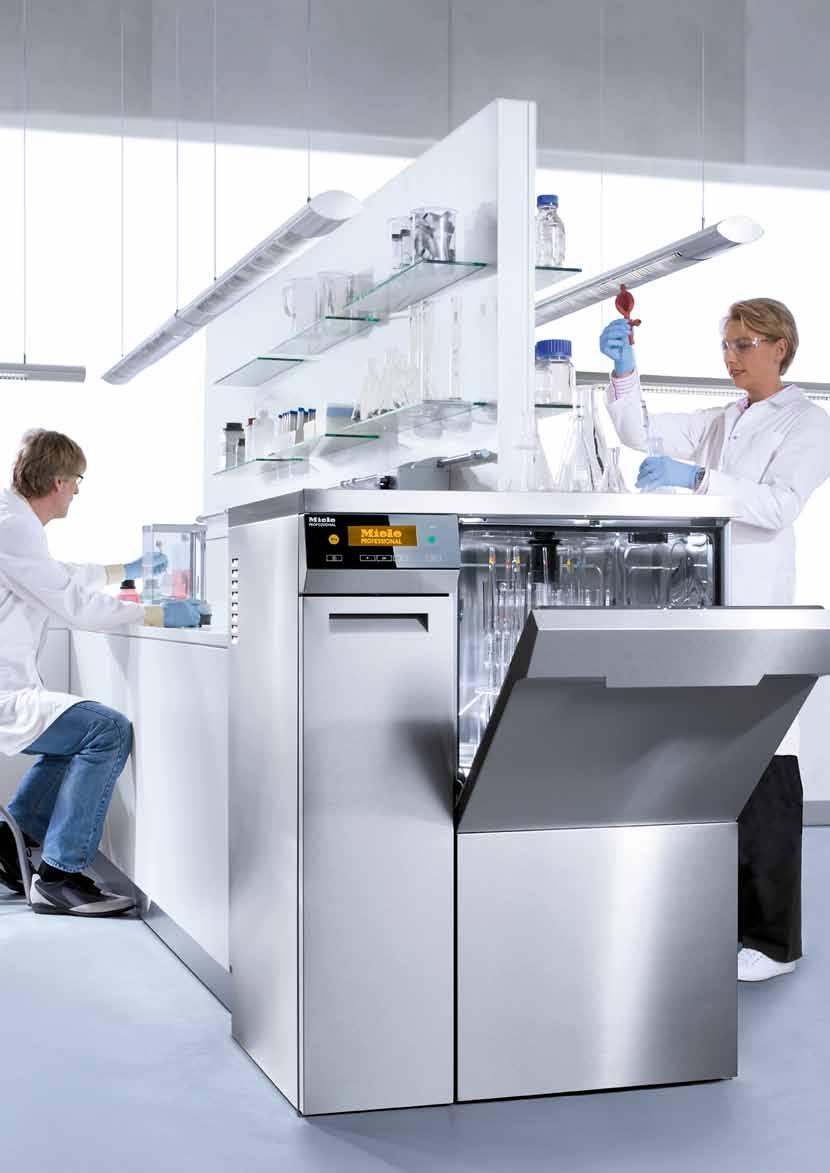

3 Tinkimättömän täydellinen Uusi Miele Professional PG 85 -sarja Vaatimukset yhä tehokkaampaan ja samalla taloudellisempaan laboratoriolasitavaran koneelliseen puhdistukseen kasvavat jatkuvasti. Miele Professional PG 8536 on laboratoriolasin puhdistukseen suunniteltu huippumalli, joka edustaa ennennäkemättömän innovatiivista pesutekniikkaa: se takaa täydellisen puhdistustuloksen, tehokkaan työnkulun ja taloudellisen ratkaisun kasvavia kustannuksia vastaan. Uuden PG 8536 puhdistus- ja desinfiointiautomaatin myötä Miele Professional asettaa uuden tason labioratoriolasin analyyttiseen puhtauteen tutkimus- ja tuotantolaboratorioissa sekä kaikilla analyyttisillä ja preparatiivisilla alueilla mukaan lukien mikrobiologian ja biotekniikan. Täydellinen kokonaisuus, joka muodostuu monipuolisista ohjelmista ja asiakaskohtaisista varusteista, helpottaa päivittäistä työskentelyä ja tuottaa analyyttisiin tarkoituksiin puhdasta laboratoriolasitavaraa. Tehokkaampi ja taloudellisempi työnkulku entistä helpommin ja nopeammin, mutta hygieenisesti, todennettavasti ja luotettavasti. Kuten kaikissa PG 85 -mallisarjan koneissa, myös mallissa PG 8536 ensimmäisenä tämän kokoluokan laitteista on suuri määrä uusia innovaatioita, kuten vapaasti ohjelmoitava profitrionic+ ohjaus, PerfectSpeed suihkuvarsien valvonta, lämpötilasta riippumaton, ultraääneen perustuva PerfectFlow annostuksenvalvonta sekä PerfectPureSensor johtokykymittaus. Johdonmukainen panostus korkealuokkaisen teknologian kehittämiseen yhdessä asiantuntevan huoltopalvelun kanssa tekee Miele Professional PG 85 - tuotesarjasta luotettavan ja tehokkaan kumppanin. Perfection Guaranteed. 3

4 Uusi PG Asettaa tiukat standardit perusteellisuudelle, turvallisuudelle ja tehokkuudelle Täydellisen puhdasta Hygieeninen puhdasvesijärjestelmä, veden vaihto jokaisen pesuvaiheen jälkeen Kiertovesipumpun teho 600 l/min 2 suihkuvartta takaavat instrumenttien perusteellisen ulkopuolisen puhdistuksen, kolmas suihkuvarsi yläkorissa Optimaalisesti sijoitettujen suihkusuuttimien vesisuihkut ja säänneltävä suihkuvarsien pyörimisnopeus Onttojen kappaleiden perusteellinen puhdistus vaunuissa/yläkorissa suorasuihkujärjestelmän avulla Korivaunujen suorasuihkuliitäntä vedenohjausjärjestelmään, jolloin myös kapeat ja ontot kappaleet voidaan puhdistaa tehokkaasti Kuumailmakuivaus takaa laboratoriolasien täydellisen sisä- ja ulkopuolisen kuivauksen Täydellisen turvallista Vapaasti ohjelmoitava PROFITRONIC+ ohjelmanohjauselektroniikka, jossa 64 ohjelmapaikkaa. 18 vakio-ohjelman lisäksi vapaat ohjelmapaikat yksilöllisesti laadittaville ohjelmille ORGANICA ohjelma paljon hydrofobisia likaantumia sisältävälle laboratoriotavaralle ANORGANICA ohjelma happoliukoisten, anorgaanisten jäämien puhdistukseen LAB-ÖLJY ohjelma vaikeiden öljylikaantumien poistoon (raakaöljy, synteettiset öljyt ja voiteluaineet, polttoaineet ja osittain luonnolliset öljyt) LAB-PIPETIT ohjelma pipettejä varten MUOVI ohjelma kuumuutta kestämättömälle laboratoriotavaralle Muotoilunsa ansiosta laitteen ulkopuoli on helppo pitää hygieenisen puhtaana Automaattinen vaununtunnistus Sähköinen luukunlukitus Huippukuormitussuoja Kaksi lisätunnistinta lämpötilan valvontaan ja säätöön Liitäntäportti validointia varten Vesiturvajärjestelmä Täydellisen taloudellista Korkealaatuiset, pitkäikäiset materiaalit Lyhyet ohjelma-ajat Alhainen veden- ja energiankulutus Taloudellinen kemikaalien kulutus Ei manuaalista esi- tai jälkikäsittelyä Hellävarainen materiaalien käsittely asianmukaisissa koreissa ja telineissä Kertatäyttö: 66 kapeakaulaista lasia tai 96 pipettiä Uudella PG 8536 puhdistusautomaatilla Miele täydentää jo ennestään korkealaatuista ja monipuolista mallivalikoimaansa ja määrittää luokassaan aivan uudet mittapuut suorituskyvylle, turvallisuudelle ja taloudellisuudelle. Lisäominaisuudet, kuten erikoisohjelmat ja erikoiskorit, lisämoduulit vedenkäsittelyyn, kemikaaliannostimet ja prosessidokumentaatio sekä Mielen yksikkökohtainen etähuoltojärjestelmä, tekevät tästä laitteesta täydellisen ratkaisun erilaisiin käyttökohteisiin ja yksilöllisiin vaatimuksiin. Jo suuriin desinfektoreihin suunniteltu, testattu ja hyväksi todettu innovatiivinen tekniikka takaa myös PG 8536:n lyömättömät edut käyttäjälle. 4

5 5

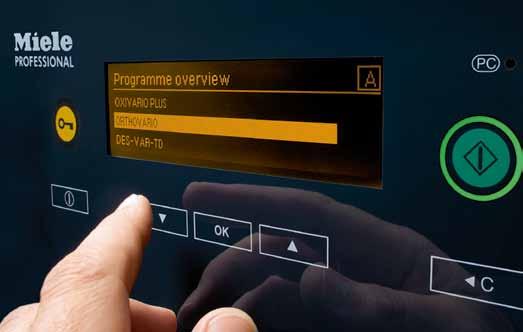

6 PerfectTouchControl - Nimestään huolimatta helppo kotikielinen ohjelmanvalinta Optimaalinen käyttömukavuus Luotettava hygienia Täydellinen valvonta Helppo käyttää, helppo puhdistaa: PG 85 -sarjan puhdistusautomaattien käyttöpanelit ovat hipaisutoimisia. Tämä helppokäyttöinen PerfectTouch -paneeli takaa ainutlaatuisen käyttömukavuuden yhdistettynä erinomaiseen hygieenisyyteen. Näyttöruutu on kokonaisuudessaan saumattomasti yhdessä koneen käyttöpaneelin kanssa päällystetty lasilla ja sen aktivointiin tarvitaan ainoastaan kevyt hipaisu, toimii myös suojakäsineet kädessä. Itse desinfektorin käyttöön tarvitaan vain muutama näppäily; kaikki käyttövaiheet näkyvät selkeällä tekstillä grafiikkanäytössä. Käyttökielen voi valita suomen lisäksi 20 eri kielivaihtoehdosta. Näytössä näkyvät tekstit, kuten kulloinenkin lämpötila, johtokyky, jäljellä oleva ohjelma-aika ja halutut ohjelmalistaukset ovat käyttäjän vapaasti valittavissa. Ohjelmat Ohjelma-ajat Sähkönkulutus PG 8536 Puhdistus Kuivaus* Ohjelma-aika Kylmä vesi Lämmin vesi AD-vesi Sähkö Ohjelma-aika Sähkö (min) (l) (l) (l) (kwh) (min) (kwh) LAB-VAKIOPESU 33 8,5 38,5 18 2,6 34,3 0,6 LAB-YLEISPESU 35 8, ,3 34,3 0,6 LAB-TEHOPESU 43 8, ,7 34,3 0,6 LAB-PIPETIT 46 11,5 74,5 44 2,5 34,3 0,3 MUOVI 38 62,5-20 2,5 44,6 0,4 ORGANICA ,8 34,3 0,6 ANORGANICA ,4 34,3 0,6 LAB-ÖLJY ,5 21 2,5 34,3 1,3 DES-VAR-TD 54 36,3 24,2 16 3,7 34,3 0,6 SPECIAL 93/ ,5 15,5 3,97 39,3 0,7 *Sisältää höyrykondensaattorin 6 min. tauon Lämmitysteho: 9 kw (3N AC 400 V 10,2 kw) Kylmävesiliitäntä (15 C), lämminvesiliitäntä (65 C), AD-vesiliitäntä (15 C) ja höyrykondensaattorin vesiliitäntä (n. 20 C) 6

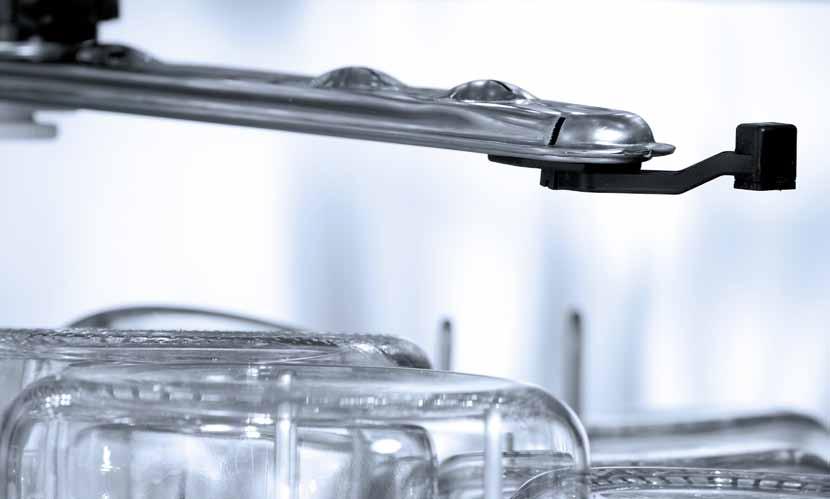

7 PerfectSpeedSensor - Toiminnanvarmistus puhdistusprosessissa Tarkasti määritetyt pesuprosessit Tarkka suihkuvarsien toiminnan valvonta Korkeampi validoitujen prosessien turvallisuus Täydellinen puhdistus- ja desinfiointitulos Optimaalinen ja varma puhdistustulos edellyttää, että suihkuvarret pyörivät esteettä määriteltyjen ohjearvojen mukaisesti. Uuden PerfectSpeedSensor -suihkuvarrentunnistimen avulla jokaisen suihkuvarren sekä koneessa kiinni olevien että pesuvaunujen nopeus kontrolloidaan ja dokumentoidaan. Anturilista pesutilan ulkopuolella valvoo ja tarkkailee kaikkien suihkuvarsien pyörimistä. Jos pyörimisliike putoaa annettujen vähimmäisarvojen alle esimerkiksi liian vaahdonmuodostuksen vuoksi, ohjelma joko keskeytyy tai näytössä näkyy virheilmoitus, jolloin käyttäjä voi reagoida tarvittavalla tavalla virhetilanteeseen. Poikkeamat voidaan myös automaattisesti rekisteröidä prosessidokumentaatioon. Suihkuvarrentunnistimen toiminta estää tehokkaasti virheelliset vaununlastaukset ja parantaa täten prosessin kulkua. Suihkuvarsien toiminnan tarkkailulla on tärkeä osa prosessin onnistumisessa ja se kohottaa merkittävästi laboratoriotavaran puhdistusprosessin luotettavuutta ja turvallisuutta. Uusilla tunnistimilla varustetut suihkuvarret voidaan asentaa myös vanhoihin koreihin vanhojen suihkuvarsien tilalle. 7

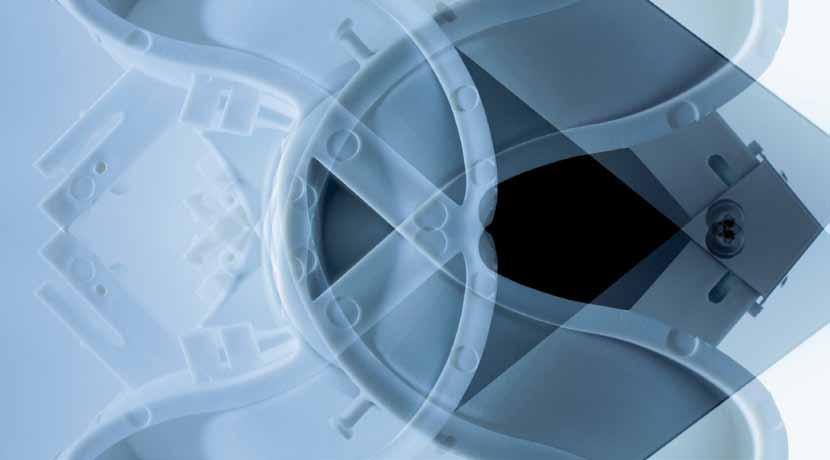

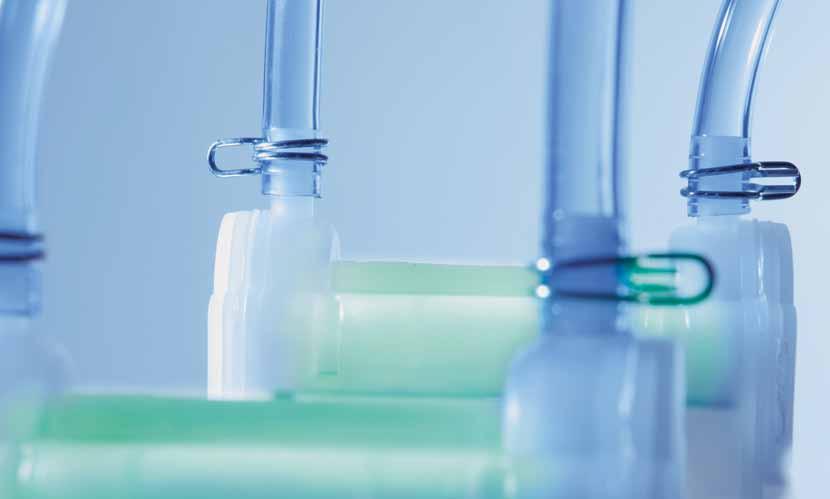

8 PerfectFlowSensor - Valvoo kemikaaliliuosten pitoisuuksia: jatkuvasti, tarkasti, luotettavasti Jatkuva annostusmäärien valvonta Tarkka tulos Täydellinen annostusmäärä Lopullinen puhdistustulos riippuu prosessikemikaalien annostuksesta. Mielen uusi annostusmäärän tarkkailujärjestelmä PerfectFlowSensor on paljon luotettavampi kuin tavanomaiset menetelmät. Tämä tarkkailujärjestelmä kuuluu PG 85 -sarjan laitteisiin vakiona ja mahdollistaa erittäin tarkan kontrollin. Mittausjärjestelmä toimii ultraäänellä eikä siihen vaikuta lämpötila tai viskositeetti kuten useimpiin mittausjärjestelmiin. Annostuspoikkeaman voi käyttäjä itse määrittää: annostus tapahtuu riippumatta pestävästä materiaalista tai ympäristötekijöistä (jatkuva pesu, käyttöympäristön lämpötila) luotettavasti ja tehokkaasti. Jos ennalta määritelty poikkeama ylitetään, järjestelmä tekee ilmoituksen tai keskeyttää ohjelman. 8

9 PerfectHepaDrying - Puhtainta ilmaa PerfectDoc - Täydellistä dokumentointia Optimoitu kuivaustulos Erittäin puhdas ilma pesutilassa Korkea hygieniataso Miele asettaa uusia hygieniastandardeja myös kuivaukseen. Korkeille lämpötiloille tehty, EU 13 HEPA -luokan suodatin on sijoitettu juuri ennen pesutilaa. Näin se parhaalla mahdollisella tavalla poistaa kaikki ilmanottojärjestelmässä, tuulettimessa tai lämmityksessä kulkeutuvat partikkelit juuri ennen pesutilaa ja varmistaa näin pesutilan ilmanpuhtauden. Samalla PerfectHepaDrying huolehtii optimaalisesti ilmankulusta ja laboratoriolasitavaran erinomaisesta sisä- ja ulkopuolisesta kuivaustuloksesta. Jatkuva prosessidokumentaatio Tarkka tulos Täydellinen jäljitettävyys PG 8536 kuten kaikki PG 85 -sarjan koneet on prosessidokumentaatiota varten vakiona varustettu tietoverkkoliitännällä. Tämän PerfectDoc -moduulin kautta luodaan rajapinta prosessidokumentaatioohjelmistoon. Näin valtava määrä prosessiparametreja kuten lämpötilakäyrät voidaan kerätä talteen, samoin kuin koko prosessiprotokolla sisältäen A0-arvot, annostusmäärät, suihkuvarsien pyörintä ja vedenjohtokyky voidaan dokumentoida. Vaihtoehtoisesti dokumentaatio voidaan tulostaa ulos. Vain aukoton prosessidokumentaatio takaa täydellisen jäljitettävyyden puhdistustapahtumille. 9

10 PerfectPureSensor - Jäännöksetön loppuhuuhtelu Jatkuva johtokykymittaus Jäännöksetön huuhtelutulos Turvallinen lopputulos Jäämät viimeisessä huuhteluvedessä saattavat aiheuttaa ei-toivottuja tuloksia seuraavalla käyttökerralla, joskus jopa katastrofaalisia. Siksi onkin todella hyvä, että puhdistusjärjestelmä varoittaa käyttäjää vääristä pitoisuuksista puhdistusprosessin aikana. Uusi PerfectPureSensor -johtokykymittaus, joka on saatavana PG laitteeseen lisävarusteena, havaitsee vedessä olevat ei-toivotut pitoisuudet kuten suolajäämät emäksisistä ja happamista prosessikemikaaleista, joiden pitoisuus ylittää käyttäjän ennalta määrittämät raja-arvot. Jäämät havaitaan johtokykymittauksen avulla. Pesuveden vedenjohtokykyä mitataan ja tarkkaillaan elektromagneettisella huoltovapaalla järjestelmällä. Tämä ainutlaatuinen järjestelmä toimii erittäin pienillä mittausväleillä: 5-40 µs/cm ja 40 µs/cm -100 ms/cm. Laitteen määrityksistä riippuen johtokykymittausta voidaan käyttää valvomaan ohjelman kulkua. Tällöin tunnistin päättää kuinka monta huuhtelukertaa tarvitaan, että puhdistustulos on asetettujen raja-arvojen sisällä jos huuhtelujen lopussa ei saavuteta käyttäjän ennalta määrittämiä arvoja, huuhteluja jatketaan automaattisesti. Valvontatulokset näkyvät näyttö-ruudulla ja ne voidaan dokumentoida asianmukaisesti. Johtokykymittaus ja sen dokumentointi parantavat olennaisesti prosessin turvallisuutta ja jäljennettävyyttä. 10

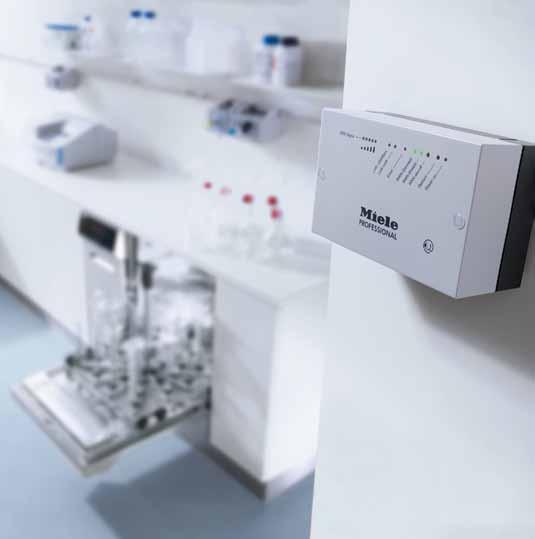

11 Miele Professional PG 85 -sarja: Täydellistä tekniikkaa, täydellistä palvelua Korketasoinen tuote, korkeatasoinen palvelu Laadukkaat jälkimarkkinoinnin palvelut Etähuoltojärjestelmä antaa lisää käyttöturvallisuutta PG 85 -sarjan laitteet vievät täydellisyydellään laboratoriotavaran käsittelyn uudelle tasolle. Yhdessä osaavan Miele-huollon kanssa päivittäinen työskentely on keskeytymätöntä ja luotettavaa. Miele tarjoaa asiakkailleen huoltosopimuspaketin, joka on suunniteltu nimenomaan laboratorioiden puhdistuslaitteille. Näihin laitteisiin perehtynyt henkilöstömme pystyy auttamaan sijoitussuunnittelusta aina käytännön työskentelyyn saakka. Yhtä lailla kuin Miele tarjoaa laitteiden huoltoa, tarjoamme myös laitteidemme pesuparametrien optimointia ja muuttamista asiakkaiden puhdistustarpeita parhaiten vastaavaksi, jotta laitteiden päivittäinen käyttö olisi mahdollisimman yksinkertaista ja taloudellista. Miele Professional tarjoaa lisäksi uuden, täydellisen ratkaisun: Miele Remote Service - etähuoltojärjestelmän, joka on turvallinen investointi tulevaisuuteen. Mielen huoltohenkilö voi muodostaa etäyhteyden Miele-desinfektoriin Mielen kehittämän etähuoltomoduulin kautta ja voi näin tehdä alustavan diagnoosin tarvittavista toimenpiteistä, päivitys- tai huoltotarpeesta ja säästää varsinaiseen huoltoon tarvittavaa aikaa. Taloudellista ja tehokasta. 11

12 Tekniset tiedot PG 8536 Puhdistus- ja desinfiointiautomaatti PG 8536 Edestä täytettävä, eteen alaspäin avautuva luukku Vapaasti seisova, varustettu kansilevyllä Puhdasvesijärjestelmä, lämpötila enintään 93 C Kiertovesipumppu [Qmax. l/min] 600 Ohjaus / Ohjelmat PROFITRONIC+, vapaasti ohjelmoitava 64 ohjelmapaikkaa Sähköinen luukunlukitus Huippukuormitussuoja Automaattinen vaununtunnistus Verkkoliitäntä prosessidokumentaatiota varten Suihkuvarren tunnistin Veden johtokyvyn mittaus Etähuoltomahdollisuus Lisävaruste Vesiliitännät 1 x kylmä vesi, 2-10 bar paine ( kpa) 1 x kylmä vesi höyrykondensaattorille, 2-10 bar paine ( kpa) 1 x lämmin vesi, 2-10 bar paine ( kpa) 4 dh 1 x AD vesi, 0,5-10 bar paine ( kpa) Paineettoman veden syöttöpumppu Lisävaruste 4 vedenottoletkua 1/2 joissa 3/4 kierreliitin, pituus n. 1,7 m 1 poistopumppu, letku DN 22, pumppauskorkeus 100 cm 1 höyrykondensaattorin vedenpoisto (DN 22) Vesiturvajärjestelmä Sähköliitäntä 3 N AC 400 V 50 Hz, sähköjohdon pituus n. 1,6 m, 5 x 2,5 mm 2 Lämmitysteho [kw] 9,0 Kiertovesipumppu [kw] 1,2 Kokonaisliitäntäteho [kw] 10,2 Sulakkeet [A] 3 x 16 12

13 Puhdistus- ja desinfiointiautomaatti PG 8536 Annostusjärjestelmät 1 x annostelupumppu nestemäisille neutralointiaineille 1 x annostelupumppu nestemäisille pesuaineille DOS 2 annostelupumppu DOS 4 annostelupumppu Ultraäänivirtausmittari Vetolaatikko, jossa tilaa 4 x 5 l säiliölle Lisävaruste Lisävaruste Vedenpehmennin Kylmälle ja lämpimälle vedelle (enintään 70 C), suurikapasiteettinen vedenpehmentäjä Höyrykondensaattori Suihkutusjärjestelmä Kuivausaggregaatti Tuulettimen teho [kw] 0,3 Lämmitysteho [kw] 2,3 Liitäntäteho [kw] 2,6 Ilman läpivirtaus [m³] 60 Lämmönsäätö 1 C välein Kuivausajan säätö 1 min välein Etusuodatin, luokka EU 4, suodatuskyky > 95 %, käyttöikä 100 h HEPA-suodatin, luokka H 13, suodatuskyky > 99,992 % (DIN 1822), käyttöikä 500 h Mitat, paino Ulkomitat K / L / S [mm] 1175 / 900 / 700 Pesutilan kokonaistilavuus K / L / S [mm] 500 / 535 / O*=473, U*=516 Paino [kg] 177 Ulkovaippa Ruostumaton teräs (AE) Standardit DIN EN ISO /2, EN , EN Tyyppihyväksynnät VDE, VDE-EMC, MDD CE 0366, IP 20 *O = yläkori, *U = alakori = vakiona 13

14 14

15 Pesukorit ja suorasuihkuvaunut O 190/2 yläkorirunko/tyhjä Avoin etuosa Tilaa erilaisille telineille Käyttökorkeus 215 +/ 20 mm Sisäänrakennettu suihkuvarsi K 265, L 531, S 475 mm O 175 yläkori/suorasuihkuvaunu, TA Kapeakaulaisia laseja/laboratoriolaseja varten Täyttökorkeus 170 mm Liitäntä kuumailmakuivausta varten (TA) K 250, L 531, S 475 mm, K kuivausaggregaatin kanssa 412 mm Jauhemaisia pesuaineita ei voida käyttää Vakiovarusteisiin sisältyy: 33 suutinta (E 351) 4 x 160 mm 33 suutinpidikettä 4 x 160 mm (E 353) O 184 yläkori/suorasuihkuvaunu, TA Tilaa esim. sentrifugiputkille, vialeille, koeputkille, fraktiokerääjille tai Autosampler-putkille Täyttökorkeus 170 mm Liitäntä kuumailmakuivausta varten (TA) K 260, L 531, S 475 mm K kuivausaggregaatin kanssa 468 mm Jauhemaisia pesuaineita ei voida käyttää Vakiovarusteisiin sisältyy: 96 suutinta 2,5 x 110 mm, joissa muovituet U 874/1 alalavetti/tyhjä Erilaisille telineille ja verkkokoreille Käyttökorkeus yläkori huomioiden: O 176 n. 110 mm +/ 20 mm O 177 n. 220 mm +20/+ 40 mm O 183 n. 185 mm +/ 20 mm O 188/1 n. 270 mm +/ 20 mm O 190/1 n. 220 mm +/ 20 mm O 191 n. 295 mm Kiinnike magneettilistalle ML/2 automaattista vaununtunnistusta varten K 50, L 534, S 515 mm U 175/1 alakori, suorasuihkuvaunu Kapeakaulaisia laseja varten Täyttökorkeus n. 170 mm* Voidaan käyttää vain yläkorin O 175/O 187/O 184 kanssa K 250, L 531, S 475 mm Vakiovarusteisiin sisältyy: 33 suutinta (E 351) 4 x 160 mm 33 suutinpidikettä (E 353) 4 x 160 mm 1 huuhtelusuutin * Laboratoriolasitavaran koon mukaan täyttökorkeus voi olla pienempi. U 184/1 alakori, suorasuihkuvaunu Tilaa esim. sentrifugiputkille, vialeille, fraktiokerääjille, koeputkille tai Autosampler-putkille Voidaan käyttää vain yläkorien O 175/O 187/O 184 kanssa Täyttökorkeus n. 170 mm K 250, L 531, S 515 mm Vakiovarusteisiin sisältyy: 96 suutinta 2,5 x 90 mm, joissa muovituet 15

16 Suorasuihkuvaunut E 385 suorasuihkuvaunu 1/2, TA Vakiovarusteisiin sisältyy 16 suutinta: 7 x E 351 suihkusuutinta 4,0 x 160 mm 7 x E 353 suutinpidikettä 4,0 x 160 mm 9 x E 352 suihkusuutinta 6,0 x 220 mm 9 x E 354 suutinpidikettä 6,0 x 220 mm 1 x huuhtelusuutin pesujauheen annostusta varten Liitäntä kuumailmakuivausta varten (TA) Pidike ML/2 automaattisen vaununtunnistimen magneettilistalle E 414 suorasuihkuvaunu 1/1, TA Vakiovarusteisiin sisältyy 37 suutinta: 4/3 suutinta 2,5 x 90/110 mm 5/5/5 suutinta 4,0 x 140/160/180 mm 5/5/5 suutinta 6,0 x 200/220/240 mm 1 huuhtelusuutin pesujauheen annostusta varten Liitäntä kuumailmakuivausta varten (TA) Pidike ML/2 automaattisen vaununtunnistimen magneettilistalle E 493 vaunu, tyhjä, 3/4 tasoa 8 telineelle E 494 mikrokuoppalevyjä varten neljällä tasolla Parhaimman pesutuloksen saamiseksi koneen alin suihkuvarsi on korvattava mukana toimitetulla laipalla Täyttökorkeudet alhaalta lukien: Taso 1: 70 mm Taso 2: 85 mm Taso 3: 85 mm Taso 4: 90 mm E 494 puoliteline Viidelle irralliselle mikrokuoppalevylle K 35, L 205, S 440 E 380 suorasuihkuvaunu 1/1, TA Vakiovarusteisiin sisältyy 32 suutinta: 14 x E 351 suihkusuutinta 4,0 x 160 mm 14 x E 353 suutinpidikettä 4,0 x 160 mm 18 x E 352 suihkusuutinta 6,0 x 220 mm 18 x E 354 suutinpidikettä 6,0 x 220 mm 1 x huuhtelusuutin pesujauheen annostusta varten Liitäntä kuumailmakuivausta varten (TA) Pidike ML/2 automaattisen vaununtunnistimen magneettilistalle E 408 suorasuihkuvaunu, TA 96 pipetille, pituus enint. 450 mm Välikkörei itys 16 x 16 mm Tukikehikon korkeus 150 mm Liitäntä kuumailmakuivausta varten (TA) Pidike ML/2 automaattisen vaununtunnistimen magneettilistalle K 502, L 533, S 516 mm E 405/1 suorasuihkuvaunu, TA Tilaa 38 pipetille kolmessa rivissä: 1. rivi 10 pipettiä ml (pituus < 550 mm) Pidikeväli 20 mm 2. rivi 14 pipettiä - 25 ml Pidikeväli 26 mm 3. rivi 14 pipettiä - 10 ml Pidikeväli 26 mm Liitäntä kuumailmakuivausta varten (TA) Pidike ML/2 automaattisen vaununtunnistimen magneettilistalle 16

17 Telineet ja lisävarusteet E 103/1 neljännesteline reagenssilasille Tilaa noin 200 koeputkelle, enintään 12 x 75 mm Voidaan käyttää ala- ja yläkorissa Jaettu kuuteen lohkoon Sisältää kannen A 13 Silmukkakoko 8 x 8 mm K 102 (122), L 200, S 320 mm E 149 neljännesteline reagenssilasille Tilaa noin 80 koeputkelle, enintään 16 x 105 mm Voidaan käyttää ylä- ja alakorissa Sisältää kannen A lokeroa 18 x 18 mm Pohjan silmukkakoko 8 x 8 mm AK 12 puoliteline, korimallinen Tilaa suppiloille, kuortolaseille, leveäkaulaisille laseille, rintapumpuille sekä erilaisille välineille K 67/127, L 225, S 442 mm E 104/1 neljännesteline reagenssilasille Tilaa noin 200 koeputkelle, enintään 12 x 105 mm Voidaan käyttää ala- ja yläkorissa Jaettu kuuteen lohkoon Sisältää kannen A 13 Silmukkakoko 8 x 8 mm K 132 (152), L 200, S 320 mm E 105/1 neljännesteline reagenssilasille Tilaa noin 200 koeputkelle, enintään 12 x 165 mm Voidaan käyttää alakorissa Jaettu kuuteen lohkoon Sisältää kannen A 13 Silmukkakoko 9 x 9 mm K 192 (212), L 200, S 320 mm E 139/1 neljännesteline reagenssilasille Tilaa noin 200 koeputkelle, enintään 12 x 200 mm Voidaan käyttää alakorissa Jaettu kuuteen lohkoon Sisältää kannen A 13 Silmukkakoko 9 x 9 mm K 223 (243), L 200, S 320 mm A 13 kansi Teräksinen kansi verkkokoreihin E 103, E 104, E 105 ja E139 Teräsverkon paksuus 1 mm, silmukkakoko 8 mm, vahvistekehys 4 mm A 14 neljänneskansi Teräksinen kansi verkkokoriin AK 12 7 x 7 mm rei itys, 3 mm poikkituki K 20, L 210, S 210 mm 17

18 Telineet ja lisävarusteet E 106 puoliteline Teline leveäkaulaisille laseille, mittalaseille jne. 10 jousitettua pidikettä, K 175 mm 16 jousitettua pidikettä, K 105 mm, välit noin 60 mm Voidaan käyttää alakorissa K 186, L 195, S 430 mm E 106/1 puoliteline Teline leveäkaulaisille laseille, mittalaseille jne. 26 pientä jousitettua pidikettä 105 mm, välit noin 60 mm Voidaan käyttää ala- ja yläkorissa K 116, L 195, S 410 mm E 106/2 puoliteline Teline leveäkaulaisille laseille, mittalaseille jne. 13 suurta jousitettua pidikettä 175 mm, välit noin 85 mm Voidaan käyttää alakorissa K 186, L 180, S 420 mm E 109 puoliteline Tilaa 21 kuortolasille, enintään 250 ml 21 x 3 poikkitukea Voidaan käyttää ylä- ja alakorissa K 155, L 230, S 460 mm E 110 puoliteline Tilaa 10 kuortolasille, ml 10 x 3 poikkitukea Voidaan käyttää alakorissa K 175, L 230, S 460 mm E 111 puoliteline Tilaa 8 kuortolasille, ml 8 x 3 poikkitukea Voidaan käyttää alakorissa K 205, L 230, S 460 mm E 144 puoliteline Tilaa 18 kuortolasille, enintään 250 ml 18 x 3 poikkitukea voidaan käyttää ylä- ja alakorissa K 131, L 200, S 445 mm 18

19 Lisävarusteet A 2 suojaverkko 1/2 Rilsan-käsitelty metallikehikko, muovinen suojaverkko puolitelineille Koko 216 x 456 mm A 3 suojaverkko 1/4 Rilsan-käsitelty metallikehikko, muovinen suojaverkko neljännestelineille Koko 206 x 206 mm A 11/1 kokoteline Alustakehys, rei itys 7 x 7 mm Ylä- ja alakoriin Ruostumatonta terästä L 429, S 429 mm A 12/1 puoliteline Alustakehys, rei itys 7 x 7 mm Ylä- ja alakoriin Ruostumatonta terästä L 429, S 224 mm ML/2 magneettilista automaattista vaununtunnistusta varten Mukana viisi magneettia, yhdisteltävissä toisiinsa 15 erilaista yhdistelmää Suihkuvarrentunnistin Jälkikäteen asennettava suihkuvarrentunnistin vanhoihin korivaunuihin 19

20 Miele Oy Porttikaari Vantaa Puhelin (09) Faksi (09) asiakaspalvelu@miele.fi Miele Oy Vantaa / Kaikki oikeudet pidätetään / 0814
