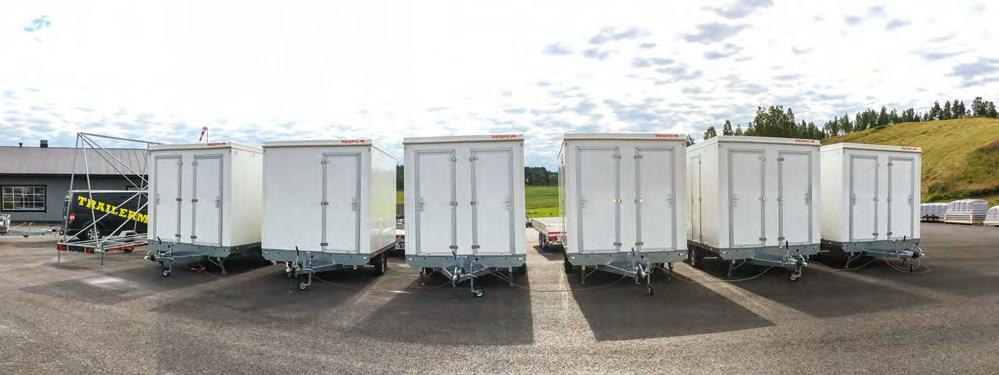

2 Yritys Trailerman Oy on perustettu Yrityksen sloganin mukaisesti - Kaiken maailman kärryjä, Trailerman Oy tarjoaa monipuoilisen valikoiman eri kokoluokan kevytperävaunuja. Päätoimipiste sijaitsee Muurlassa (Salo) ja sivutoimipiste Nakkilassa jossa myös toimii saman konsernin muovituotetehdas Muovitekniikka Oy Europlast. WorkmanPro on Trailerman Oy:n siirrettävien tilojen mallisarja jonka päätuotteita ovat tässä esitteessä esiteltävät Respo-työmaavaunut. Photo: Jane East

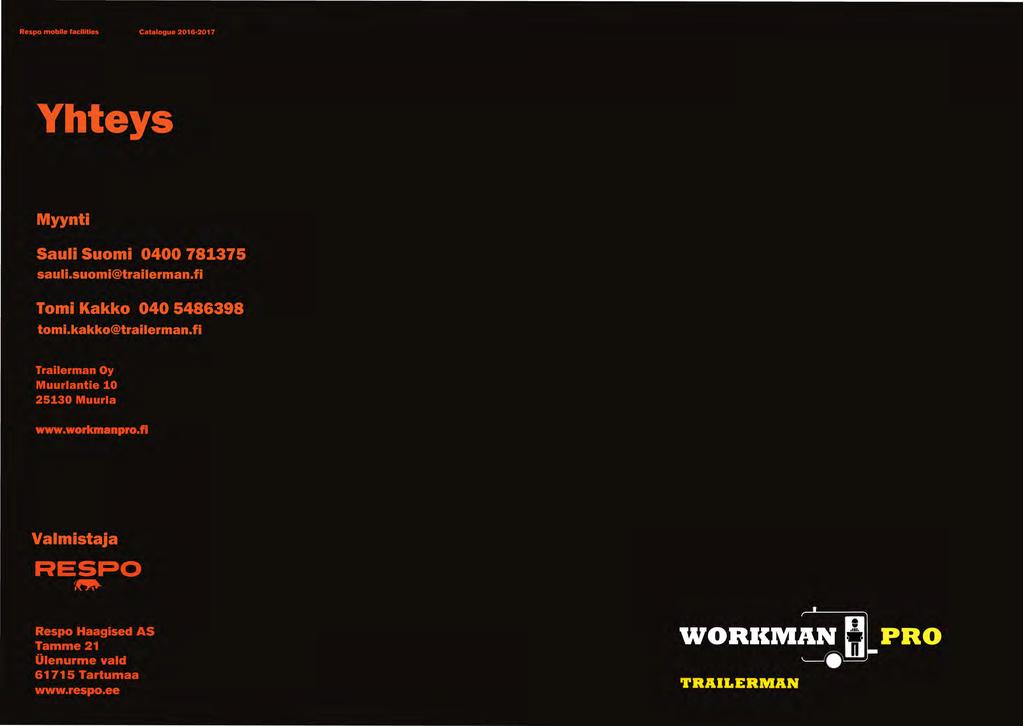

3 2/17 Respo 05 Mobile office 320 Myynti Sauli Suomi Tomi Kakko Sisältö Mobile office 420 Mobile office 520 Mobile office 520 Varusteluesimerkki Mobile office 620 Mobile office 620 Varusteluesimerkki WC - tilat Lisävarusteet Erikoistrailerit

4 3/17 Mobile office

5 4/17 VAKIO - OMINAISUUDET Varusteltu kaikella olennaisella Valaistus ja pistorasiat kaikissa huoneissa, pöytä,tuolit, jääkaappi, hylly, minikeittiötaso, vaatekoukut sekä wc-tila jossa lavuaari,kattavat kaikki työtiimin perustarpeet. Ympärivuotiseen käyttöön Eristetyt seinät, katto ja lattia. Lämmitys sekä ilmanvaihto kaikissa huoneissa. Täydellisesti toimivat olosuhteet ympärivuotiseen käyttöön. Luja runkorakenne Korroosion kestävä, kuumagalvanoitu, jäykkä teräsrunko. Testattu ja EY-tyyppihyväksytty rakenne KÄYTÄNNÖLLISIÄ YKSITYISKOHTIA Pitkälle suunnitellut yksityiskohdat lisäävät vaunun käytettävyyttä Magneettiset sisäseinät Seinälle on helppo ja nopea kiinnittää piirrustuksia ym. dokumentteja kaikkien nähtäville. Seinään voi myös piirtää taulutusseilla. Tuolien lukitus Lattiassa on kiinnikkeet johon tuolit pinotaan ja lukitaan vaunun siirtojen ajaksi. Lukitus estää tuolien sinkoilemisen kuljetuksissa ja törmäyksissä. Ikkunan suojaluukku Sisältä avattava luukku suojaa aurinkolta ja turvaa yksityissyyttäsi varkailta ja vandalismilta. Luukku pitää myös ikkunan puhtaana kuljetuksien aikana. Yksiosainen kattoelementti Reunojen yli laskeutuva kattoelementti on valmistettu lasikuidusta ilman saumoja. Saumattomalla komposiittirakenteella varmistetaan ehdoton tiiveys. Katolla ei myöskään ole läpivientejä. Kattoelementtiin muotoillut vesiurat ja räystäät estävät veden valumisen seiniin ja oviin. Pika-asennettavat portaat Kevyet mutta erittäin tukevat portaat säilytetään kuljetuksien aikana ovien sisäpuolella olevissa koukuissa. Nopea käyttöönotto. 40mm seinäelementti 1.6mm lasikuitukomposiitti, 36mm EPS-eriste, 1.1mm lasikuitukomposiitti. 55mm kattoelementti 4mm saumaton, vedenpitävä, lasikuitupinnoite, 50mm EPS-eriste, 1.1mm lasikuitukomposiitti. 62mm lattiaelementti 2mm PVC-lattiapinnoite, 9mm vedenpitävä vaneri, 50mm XPS-eriste, 1.1mm lasikuitukomposiitti. Astintaso Etuosassa olevien ovien edustalla voidaan käyttää kokoleveää taitettavaa astintasoa.

6 5/17 Model Sisämitat (m) Sisäkork. (m) Kok.massa Omamassa (kg) (kg) ovinen x ovinen x F311 T222 MODEL : Respo 320 mobile office on suunniteltu 4 henkilön työryhmille ympärivuotiseen käyttöön. Taukohuoneessa on tilaa ruokailla, vaihtaa vaatteita ja pitää palavereita. Se sopii mainiosti vaikka toimistoksi. WC-tila on vakiovarustettu kemiallisella käymälällä jossa on huuhtelutoiminto sekä lavuaarilla jossa jalkapumppuhuuhtelu. Vaihtoehtoisia WC-järjestelmiä on useita (kts. sivu 15/17). Kytke 230V verkkovirtajohto ja taukovaunu on käyttövalmis. Tämä standardimalli voidaan tilata työkaluvarastolla (3-ovinen) tai ilman (2-ovinen). Ominaisuudet: pöytä, 4 tuolia, jääkaappi, hylly, minikeittiötaso, magneettinen tussitaulu, vaatekoukut, sähkölämmitys, kemiallinen wc, lavuaari ja peili.

7 6/17 Magneettinen tussitaulu Valaisin 2x36W Tyhjennysventtiili jätetankin pohjassa Kemiallinen WC Vaateripustimet Lämpöpatteri 500W Valaisin 2x18W Hylly Lämpöpatteri 2000W Ikkunaluukku Vaateripustimet Lavuaari Kiinteä pöytä 1100x800 Tuoli (4kpl) Peili Valaisin 2x18W Jääkaappi Magneettinen tussitaulu Pääkytkimet Kiinteä taso 1085x650 Kahvinkeitin Pistorasia Lämpöpatteri 500W Sähköliityntä (230V - 10A) Varastohyllyt (3kpl)

8 7/17 Model Sisämitat (m) Sisäkork. (m) Kok.massa Omamassa (kg) (kg) ovinen 4.10 x ovinen 4.10 x F411 T222 MODEL : Respo 420 mobile office on suunniteltu 6 henkilön työryhmille ympärivuotiseen käyttöön. Taukohuoneessa on tilaa ruokailla, vaihtaa vaatteita ja pitää palavereita. Se sopii mainiosti vaikka toimistoksi. WC-tila on vakiovarustettu kemiallisella käymälällä jossa on huuhtelutoiminto sekä lavuaarilla jossa jalkapumppuhuuhtelu. Vaihtoehtoisia WC-järjestelmiä on useita (kts. sivu 15/17). Kytke 230V verkkovirtajohto ja taukovaunu on käyttövalmis. Tämä standardimalli voidaan tilata työkaluvarastolla (3-ovinen) tai ilman (2-ovinen). Ominaisuudet: pöytä, 6 tuolia, jääkaappi, hylly, minikeittiötaso, magneettinen tussitaulu, vaatekoukut, sähkölämmitys, kemiallinen wc, lavuaari ja peili.

9 8/17 Magneettinen tussitaulu Valaisin 2x36W Tyhjennysventtiili jätetankin pohjassa Kemiallinen WC Vaateripustimet Lämpöpatteri 500W Valaisin 2x18W Hylly Lämpöpatteri 2000W Ikkunaluukku Vaateripustimet Lavuaari Kiinteä pöytä 1800x800 Tuoli (6kpl) Peili Valaisin 2x18W Jääkaappi Magneettinen tussitaulu Pääkytkimet Kiinteä taso 1085x650 Kahvinkeitin Lämpöpatteri 500W Sähköliityntä (230V - 10A) Varastohyllyt (3kpl)

10 9/17 Model Sisämitat (m) Sisäkork. (m) Kok.massa Omamassa (kg) (kg) ovinen 5.10 x ovinen 5.10 x F511 T222 MODEL : Respo 520 mobile office on suunniteltu 10 henkilön työryhmille ympärivuotiseen käyttöön. Taukohuoneessa on tilaa ruokailla, vaihtaa vaatteita ja pitää palavereita. Se sopii mainiosti vaikka toimistoksi. WC-tila on vakiovarustettu kemiallisella käymälällä jossa on huuhtelutoiminto sekä lavuaarilla jossa jalkapumppuhuuhtelu. Vaihtoehtoisia WC-järjestelmiä on useita (kts. sivu 15/17). Kytke 230V verkkovirtajohto ja taukovaunu on käyttövalmis. Tämä standardimalli voidaan tilata työkaluvarastolla (3-ovinen) tai ilman (2-ovinen). Ominaisuudet: pöytä, 10 tuolia, jääkaappi, hylly, minikeittiötaso, magneettinen tussitaulu, vaatekoukut, sähkölämmitys, kemiallinen wc, lavuaari ja peili.

11 10/17 Magneettinen tussitaulu Valaisin 2x36W Tyhjennysventtiili jätetankin pohjassa Kemiallinen WC Vaateripustimet Lämpöpatteri 500W Valaisin 2x18W Hylly Lämpöpatteri 2000W Ikkunaluukku Vaateripustimet Lavuaari Peili Kiinteä pöytä 2700x800 Tuoli (10kpl) Valaisin 2x18W Jääkaappi Magneettinen tussitaulu Pääkytkimet Kiinteä taso 1085x650 Kahvinkeitin Lämpöpatteri 500W Sähköliityntä (230V - 10A) Varastohyllyt (3kpl)

12 11/17 Model Sisämitat (m) Sisäkork. (m) Kok.massa Omamassa (kg) (kg) ovinen 5.10 x ovinen 5.10 x ovinen F512 T222 MODEL : 1500 Respo 520 mobile office - erikoisvarusteltuna Erikoisvarusteet: Vaatekaapit (6kpl) Voidaan käyttää myös ns. Z-kaappeja jolloin ko. tilaan saadaan kaappi 12 henkilölle

13 12/17 Model Sisämitat (m) Sisäkork. (m) Kok.massa Omamassa (kg) (kg) ovinen 6.10 x ovinen 6.10 x ovinen 2000 F612 T222 MODEL : Respo 620 mobile office on kookas tilavavaunu johon standardi lay-outilla mahtuu jopa 14 henkilön ruokailupöytä. Ominaisuudet ovat vastaavat kuin pienemmissäkin kokoluokissa. Taukohuoneessa on tilaa ruokailla, vaihtaa vaatteita ja pitää palavereita. Se sopii mainiosti vaikka toimistoksi. WC-tila on vakiovarustettu kemiallisella käymälällä jossa on huuhtelutoiminto sekä lavuaarilla jossa jalkapumppuhuuhtelu. Vaihtoehtoisia WC-järjestelmiä on useita (kts. sivu 15/17). Kytke 230V verkkovirtajohto ja taukovaunu on käyttövalmis. Tämä standardimalli voidaan tilata työkaluvarastolla (3-ovinen) tai ilman (2-ovinen). MONIPUOLISIA VARUSTEITA JA ERILAISIA POHJARATKAISUJA Kaikkissa Respo mobile office -malleissa voidaan hyödyntää erilaisia wc-, lämmitys ja lisävarustevaihtoehtoja. Vaihtoehtoja on esitelty sivuilla 15 ja 16. Ominaisuudet: pöytä, 14 tuolia, jääkaappi, hylly, minikeittiötaso, magneettinen tussitaulu, vaatekoukut, sähkölämmitys, kemiallinen wc, lavuaari ja peili.

14 - Respo mobile facilities Catalogue /17 Model Sisämitat (m) Sisäkork. (m) Kok.massa Omamassa (kg) (kg) ovinen 6.10 x ovinen 6.10 x ovinen 2000 F612 T222 MODEL : Respo 620 mobile office - erikoisvarusteltuna Erikoisvarusteet: Kaksois-WC: Erotteleva kuivakäymälä vesi-wc:n rinnalla tapauksissa jossa vaunua käytetään viemäriverkoston ulkopuolella. Vaatekaapeilla (8kpl) varustettu alue Truma -nestekaasulämmitys kaikissa tiloissa Lavuaarin yhteydessä 10L lämminvesivaraaja Minikeittiön yläkaappi

15 14/ ovinen 2000 F612 T222

16 15/17 WC - TILAT WC-tekniikkaan liittyen on useita vaihtoehtoja L kemiallinen vessa käsipumppuhuuhtelulla. Lavuaari toimii 25L kanisterilla ja jalkapumpulla. Jätevesi johdetaan kemiallisen WC:n tankkiin. Kanisteri on helppo ottaa mukaan ja täyttää Kaksois-WC: Vasemmalla puolella olevaan tilaan voidaan sijoittaa vesiverkon ulkopuolella toimiva käymälä kuten kuivakäymälä tai sähköllä toimiva polttava käymälä. Oikealla puolella standardi vesiwc johon on yhdistetty silppuripumppu L kemiallinen WC käsipumppuhuuhtelulla. Lavuaari toimii 50L kiinteällä vesisäiliöllä ja jalkapumpulla. Jätevesi johdetaan kemiallisen WC:n tankkiin. Standardi vesi-wc johon on yhdistetty silppuripumppu. Jätevesi voidaan pumpata 32mm putkella kymmenien metrien etäisyydelle. Ei vaadi kaatoa. Lavuaarin yhteydessä 10L boileri. (230V) Sähköllä toimiva käymälä polttaa jätökset korkeassa lämpötilassa. Jäljelle jää kahvikupillinen bakteeritonta tuhkaa käyttäjää kohden kuukaudessa. (230V) Erotteleva kuivakäymälä Ilmastoitu kuivakäymälä joka erottaa virtsan omaan erilliseen 100L säiliöön. Säiliössä on tyhjennyshana sekä yhde imuautolle.

17 16/17 LISÄVARUSTEET Lisävarusteilla parannetaan vaunun toiminnallisuutta työryhmän tarpeisiin. Esim. vaunua saatetaan käyttää sähköverkon ulottumattomissa jolloin lämmitysjärjestelmänä voidaan käyttää kaasu- tai diesel-järjestelmää Asennuspakettiin. tulee automaattisesti mukaan led-valaistus ja akkujärjestelmä. Sähkölämmitys on aina vakiovaruste. Em. järjestelmät tulevat rinnalle. Sähköverkon ulkopuolella SUOSITTUJA VARUSTEITA Minikeittiökaapistot Lääkekaappi Sammutusvälineet Kahvinkeitin Mikroaaltouuni Lämpökaappi Lisäikkuna Vaatekaapit Millaisia varusteita tarvitset? Kerro tarpeesi ja pyydä tarjous. 3-toiminen jääkaappi Sähköverkon ulkopuolella toimiva jääkaappi. Käyttövoimana 12V / nestekaasu tai 230V verkkovirta Truma -nestekaasulämmitys Sähköverkon ulkopuolella toimiva lämmitysjärjestelmä. Kokonaisuuteen sisältyy kolmitoiminen (12V/nestekaasu/ 230V) jääkaappi ja akkuvarmennettu led-valaistus Akkulaturi Vaunun ollessa kytkettynä sähköverkkoon, akut latautuvat automaattisesti Wallas-diesel -lämmitys Sähköverkon ulkopuolella toimiva lämmitysjärjestelmä. Kokonaisuuteen sisältyy kolmitoiminen (12V/nestekaasu/ 230V) jääkaappi ja akkuvarmennettu led-valaistus Lisäikkuna

18 17/17 ERIKOISTRAILERIT Sänky Kaappi Sohva Baarituolit 2 kpl Taso Jääkaappi Lavuaari Kaappi Suihku Suunnittelemme ja valmistamme erilaisia tila-trailereita moniin eri tarkoituksiin. Pyydä tarjous! Esimerkkejä: Peili Lämminvesivaraaja 30L WC Lämpöpatteri Ikkuna Valaistus Varaus pyykinpesukoneelle Majoitustraileri Peili Lavuaari Lämminvesivaraaja 50L WC Suihku Tuoli Lämpöpatteri Valaistus Pääkytkimet 1 Kylpyhuonetraileri
