1 239C4Q FI Käyttöopas 1 Asiakaspalvelu ja takuu 31 Vianetsintä ja usein kysyttyä 36

2 Sisällysluettelo 1. Tärkeää Turvallisuusohjeet ja laitteen hoito Oppaassa käytetyt merkinnät Tuotteen ja pakkausmateriaalin hävittäminen Näytön paikalleenasetus Asennus Näytön käyttäminen Kuvan optimointi SmartImage SmartKolor SmartContrast SmartSharpness Philips SmartControl Premium SmartDesktop -opas Tekniset tiedot Tarkkuus & esiasetustilat Virranhallinta Säädöstietoja Asiakaspalvelu ja takuu Philipsin takuu nestekidenäyttöjen kuvapistevirheiden tapauksessa Asiakaspalvelu ja takuu Vianetsintä ja usein kysyttyä Ongelmatilanteet SmartControl Premiumista usein kysyttyä Usein kysyttyä - Yleisiä...38

3 1. Tärkeää 1. Tärkeää Tämä sähköinen käyttöopas on tarkoitettu kaikille, jotka käyttävät Philips-näyttöä. Varaa aikaa lukeaksesi tämän käyttöoppaan ennen kuin käytät näyttöä. Se sisältää tärkeitä näytön käyttöä koskevia tietoja ja huomautuksia. Philipsin takuu on voimassa sillä ehdolla, että tuotetta käytetään käyttöohjeiden mukaisesti siihen tarkoitukseen, johon se on suunniteltu, ja että takuuhuoltoa pyydettäessä esitetään alkuperäinen lasku tai ostokuitti, josta ilmenee ostopäivä ja jälleenmyyjän nimi sekä tuotteen malli ja valmistenumero. 1.1 Turvallisuusohjeet ja laitteen hoito Varoituksia Tässä oppaassa esitettyjen käyttö- ja säätöohjeiden sekä muiden toimintaohjeiden laiminlyönti voi johtaa sähköiskuvaaraan tai muuhun sähköiseen tai mekaaniseen vahingonvaaraan. Lue seuraavat ohjeet huolellisesti ja noudata niitä kytkiessäsi ja käyttäessäsi näyttöä: Käyttö Pidä näyttö poissa suorasta auringonvalosta, hyvin voimakkaista kirkkaista valoista ja poissa kaikista muista lämmönlähteistä. Pitkäaikainen altistus tämän tyyppiselle ympäristölle voi johtaa näytön värinmuutokseen ja vaurioon. Poista esineet, jotka voivat pudota tuuletusaukkoihin tai estää näytön elektroniikan kunnollisen jäähdytyksen. Älä tuki kotelon jäähdytysaukkoja. Sijoita näyttö siten, että pistorasia ja virtapistoke ovat hyvin ulottuvilla. Jos näyttö on suljettu irrottamalla virtakaapeli tai -johto, on odotettava kuusi sekuntia ennen sen kytkemistä takaisin. Käytä aina Philipsin toimittamaa hyväksyttyä virtajohtoa. Jos virtajohto on hävinnyt, ota yhteyttä paikalliseen huoltopisteeseen. (Katso lisätiedot kohdasta Asiakaspalvelukeskus) Älä kohdista näytölle rajuja tärinöitä tai iskuja käytön aikana. Älä kolhi tai pudota näyttöä käytön tai kuljetuksen aikana. Kunnossapito Älä aseta liikaa kuormitusta nestekidenäytön päälle, jottei näyttöön tule vaurioita. Siirrä näyttöä tarttumalla sen reunukseen. Älä nosta näyttöä niin, että sormet tai käsi koskettaa nestekidenäyttöpaneelia. Kytke näyttö irti, jos se on käyttämättömänä pitkän aikaa. Kytke näyttö irti kun puhdistat sitä. Käytä puhdistamiseen kevyesti kostutettua liinaa. Näyttöruudun voi pyyhkiä kuivalla liinalla, kun virta ei ole päällä. Älä kuitenkaan koskaan käytä näytön puhdistamiseen alkoholi- tai ammoniakkipohjaisia nesteitä tai muita orgaanisia liuottimia. Sähköiskun ja näytön pysyvän vaurioitumisen estämiseksi älä altista näyttöä pölylle, sateelle, vedelle tai käytä sitä paikoissa joiden kosteus on erittäin suuri. Jos näyttö kastuu, kuivaa se mahdollisimman nopeasti kuivalla liinalla. Jos jotain ulkopuolista ainetta tai vettä pääsee näytön sisään, sammuta näyttö välittömästi ja irrota sen virtajohto. Poista sen jälkeen vieras aine tai vesi ja lähetä näyttö huoltoon. Älä säilytä tai käytä näyttöä paikoissa, jotka ovat alttiina kosteudelle, suoralle auringonvalolle tai äärimmäiselle kylmyydelle. Näyttö toimii parhaiten ja sen käyttöikä on mahdollisimman pitkä kun käytät sitä ainoastaan sellaisissa paikoissa jotka ovat seuraavien lämpötila- ja kosteusrajojen mukaisia. 1

4 1. Tärkeää Lämpötila: 0-40 C F Kosteus: % RH Tärkeitä tietoja kiinni palamisesta / haamukuvista Aktivoi aina liikkuva näytönsäästöohjelma, kun lopetat näytön käyttämisen. Aktivoi aina määräaikainen ruudunpäivitysohjelma, jos näytölläsi on muuttumattomia, staattisia kohteita. Keskeyttämätön pysäytyskuvien tai liikkumattomien kuvien näyttäminen pitkiä aikoja voi aiheuttaa näytöllä "kiinni palamisen", joka tunnetaan myös "jälkikuvantamisena" tai "haamukuvantamisena". Kiinni palaminen, jälkikuvat tai haamukuvat on yleisesti tunnettu ilmiö nestekidenäyttöpaneelitekniikassa. Valtaosassa tapauksia kiinni palaminen tai jälkikuvat tai haamukuvat katoavat vähitellen tietyn ajan kuluttua siitä, kun virta on sammutettu. Varoitus Näytönsäästäjän aktivoinnin tai näytön säännöllisen virkistämistoiminnon laiminlyönti voi johtaa vakavaan "kiinni palamisen" tai "jälkikuvien" tai "haamukuvien" oireisiin, jotka eivät häviä, ja joita ei voi korjata. Takuu ei korvaa yllä lueteltuja vaurioita. 1.2 Oppaassa käytetyt merkinnät Seuraavassa esitetään tässä oppaassa käytetyt merkinnät. Ohje-, huomio- ja varoitusmerkinnät Oppaassa on kohtia, jotka on lihavoitu tai kursivoitu ja varustettu symbolilla. Nämä kohdat sisältävät ohjeita, huomautuksia ja varoituksia. Merkkejä on käytetty seuraavasti: Ohje Symboli tarkoittaa tärkeitä tietoja tai neuvoja, jotka helpottavat ja tehostavat tietokonejärjestelmän käyttöä. Huomio Symboli tarkoittaa tietoja, joiden avulla käyttäjä voi estää laitteiston mahdollisen vahingoittumisen tai tietokoneessa olevien tietojen häviämisen. Varoitus Tämä symboli viittaa mahdolliseen tapaturmavaaraan. Kohdassa neuvotaan, miten vaara vältetään. Joissain tapauksissa varoitukset on merkitty toisella tavalla eikä niiden ohessa ole symbolia. Tällaiset varoitukset on esitetty viranomaisten määräyksien edellyttämässä muodossa. Huolto Näytön ulkokuoren saa avata ainoastaan siihen oikeutettu henkilö. Jos tarvitset näytön korjaamiseen tai kytkemiseen liittyviä ohjeita, ota yhteyttä paikalliseen huoltopisteeseen. (Katso lisätiedot kohdasta "Asiakaspalvelukeskus") Katso kuljetustietojen osalta "Tekniset tiedot". Älä jätä näyttöä suoraan auringonvaloon autoon tai sen tavaratilaan. Ohje Ota yhteyttä huoltoon, jos näyttö ei toimi normaalisti tai et ole varma miten jokin tässä käsikirjassa neuvottu toiminto suoritetaan. 2

5 1. Tärkeää 1.3 Tuotteen ja pakkausmateriaalin hävittäminen Waste Electrical and Electronic Equipment - WEEE Recycling Information for Customers Your display is manufactured with high quality materials and components which can be recycled and reused. To learn more about our recycling program please visit recycling. This marking on the product or on its packaging illustrates that, under European Directive 2002/96/EC governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product. Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of. All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into mono materials. Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative. 3

6 Register your product and get support at 239C4Q 2. Näytön paikalleenasetus 2. Näytön paikalleenasetus 2.1 Asennus Asennus 1. Aseta monitori ylösalaisin tasaiselle pinnalle. Varo naarmuttamasta tai vahingoittamasta näyttöä. Pakkauksen sisältö Quick Start 2. Pidä kiinni monitorista ja jalustasta molemmin käsin. Taivuta varovasti jalustaa pystysuunnassa alas kiinteään kulmaan. AC/DC Verkkolaite Adapter VGA VGA (valinnainen) (optional) HDMI (optional) (valinnainen) DVI (valinnainen) (optional) Ohje Käytä ainoastaan verkkolaitemallia: Philips ADPC Tukeaksesi monitoria, taivuta alusta pystyyn ylös. 4

7 2. Näytön paikalleenasetus Yhdistäminen tietokoneeseen Malli 239C4QH: Kytke PC:hen 1. Katkaise tietokoneesta virta ja irrota sen virtajohto pistorasiasta. 2. Liitä VGA- tai DVI-kaapeli videoliitäntää varten. 3. Liitä tasavirtatulo monitoriin. 4. Liitä verkkolaite lähellä sijaitsevaan sähköpistorasiaan. 5. Kytke tietokone ja näyttö päälle. Jos kuvaruudussa näkyy kuvia, asennus on valmis. 1 Vaihtovirta/tasavirtatulo 2 VGA-tulo 3 HDMI-tulot (HDMI1 ja HDMI2) 4 HDMI-audiolähtö 5 Kensington-varkaudenestolukko Malli 239C4Q: Vaihtovirta/tasavirtatulo 2 VGA-tulo 3 DVI-tulo 4 Kensington-varkaudenestolukko 5

8 2. Näytön paikalleenasetus 2.2 Näytön käyttäminen Ohjauspainikkeiden kuvaus 5 Yleistä kuvaruutuvalikoista Mikä on On-Screen Display (OSD)? Kaikissa Philipsin nestekidenäytöissä on kuvaruutunäyttövalikko (OSD) -ominaisuus. Sen avulla käyttäjä voi säätää näytön ominaisuuksia ja valita toimintoja näytössä olevien ohjeiden avulla. Käyttäjäystävällinen näytön käyttöliittymä näyttää seuraavalta: Malli 239C4QH: Käytä kuvaruutuvalikkoa. Vahvista kuvaruutuvalikkosäätö. Palaa edelliselle kuvaruutuvalikkotasolle. Käytä Turbo-toimintoa. Näytön virran Päälle- ja Poiskytkentään. Säädä kuvaruutuvalikkoa. Muuta signaalitulolähdettä. SmartImage-pikanäppäin. Valittavissa on seitsemän tilaa: Text (Teksti), Office (Toimisto), Photo (Valokuva), Movie (Elokuva), Game (Peli), Economy (Virransäästö) ja Off (Pois päältä). Malli 239C4Q: Säätöpainikkeiden perusohje Yläpuolella näkyvässä näyttövalikossa käyttäjä voi näytön etupaneelin -painikkeita painamalla siirtää osoitinta ja vahvistaa valinnan tai muutoksen painamalla OK-painiketta. 6

9 2. Näytön paikalleenasetus OSD-valikko Seuraavassa näet yleiskuvan valikkojen rakenteesta. Kaaviosta näet, miten pääset säätöjä tehdessäsi siirtymään eri asetuksiin. Main menu Input Sub menu VGA DVI (optional) HDMI1 (optional) HDMI2 (optional) Picture Picture Format Wide Screen, 4:3 Brightness 0~100 Contrast 0~100 SmartKolor SmartTxt SmartResponse SmartContrast Gamma Pixel Orbiting Over Scan On, Off On, Off Off, Fast, Faster, Fastest On, Off 1.8, 2.0, 2.2, 2.4, 2.6 On, Off On, Off Huomautus tarkkuudesta Tämä monitori on suunniteltu optimaaliseen suoritukseen natiivitarkkuudella 1920x1080,60 Hz. Kun näyttö kytketään päälle eri tarkkuudella, varoitus näkyy ruudulla: Use Hz for best results (Käytä tarkkuutta , 60 Hz parhaiden tulosten varmistamiseksi). Natiiviresoluutiovaroituksen ilmoituksen voi kytkeä pois kuvaruutunäytön (OSD) valikon kohdasta Setup. Säätömahdollisuudet Kallistus 15-3 Audio (optional) Volume Mute 0~100 On, Off Color Color Temperature 5000K, 6500K, 7500K, 8200K, 9300K, 11500K srgb User Define Red: 0~100 Green: 0~100 Blue: 0~100 Language English Español, Français, Deutsch, Italiano, Português, Русский 简体中文 OSD Settings Horizontal 0~100 Vertical 0~100 Transparency OSD Time Out Off, 1, 2, 3, 4 5s, 10s, 20s, 30s, 60s Setup Auto H.Position V.Position Phase Clock Resolution Notification Reset Information 0~100 0~100 0~100 0~100 On, Off Yes, No 7

10 3. Kuvan optimointi 3. Kuvan optimointi 3.1 SmartImage Määritelmä? SmartImagen esiasetukset optimoivat näytön eri sisältötyypeille säätämällä kirkkautta, kontrastia, väriä ja terävyyttä dynaamisesti reaaliajassa. Philips SmartImage -näytön suorituskyky on optimoitu niin tekstipohjaisille sovelluksille, kuin kuvien ja elokuvien katseluun. Mihin tarvitsen sitä? Haluat näytön, joka on optimoitu kaikille suosikkisisältötyypeillesi. SmartImage sovellus säätää kirkkautta, kontrastia, väriä ja terävyyttä dynaamisesti reaaliajassa ja parantaa näin näytön katselukokemustasi. Miten se toimii? Philipsillä on yksinoikeus johtavaan SmartImage- Philips-teknologiaansa, joka analysoi näyttösi sisältöä. Riippuen valitsemastasi vaihtoehdosta SmartImage parantaa dynaamisesti näytettävien kuvien ja elokuvien kontrastia, värikylläisyyttä ja terävyyttä - kaikki reaaliajassa yhtä nappia painamalla. Miten käynnistän SmartImagen? 1. Käynnistä SmartImage näyttöruudulla painamalla -painiketta. 2. Paina -painiketta toistuvasti vaihtaaksesi toimintojen Text (Teksti), Office (Toimisto), Photo (Valokuva), Movie (Elokuva), Game (Peli), Economy (Virransäästö) ja Off (Pois päältä) välillä. 3. SmartImage näkyy ruudulla 5 sekuntia tai voit voit myös vahvistaa valinnan painamalla "OK". 4. Kun SmartImage on päällä, srgb on automaattisesti pois päältä. Jos haluat käyttää srgb:tä, sammuta SmartImage painamalla näyttösi etupaneelissa olevaa näppäintä. -näppäimen lisäksi voit tehdä valintoja näppäimillä ja vahvistaa valintasi sekä sulkea SmartImage-kuvaruutunäytön (OSD:n) "OK"- painiketta painamalla. Valittavissa on seitsemän tilaa: Text (Teksti), Office (Toimisto), Photo (Valokuva), Movie (Elokuva), Game (Peli), Economy (Virransäästö) ja Off (Pois päältä). Text (Teksti): Helpottaa tekstiin pohjautuvien sovellusten, kuten sähköisten PDF-kirjojen, lukemista. Käyttämällä erikoisalgoritmia, joka lisää tekstisisällön kontrastia ja reunojen terävyyttä, näyttö on optimoitu rasittamatonta lukemista varten säätämällä monitorin kirkkautta, kontrastia ja värilämpötilaa. Office (Toimisto): Lisää luettavuutta ja vähentää silmien rasittumista tekstiä korostamalla ja kirkkautta himmentämällä. Tämä tila huomattavasti parantaa luettavuutta ja tehostaa taulukko-ohjelmien, PDF-tiedostojen, skannattujen artikkeleiden ja muiden yleisten toimistosovellusten käyttöäsi. Photo (Valokuva): Tämä profiili yhdistää värikylläisyyden, dynaamisen kontrastin ja terävyyden parantamisen valokuvien ja muiden kuvien näyttämiseksi erittäin selkeinä ja eloisin värein - aina ilman häiriöitä ja haalistuneita värejä. 8

11 3. Kuvan optimointi Movie (Elokuva): Tehostetun valotiheyden, tavallista suuremman värikylläisyyden, dynaamisen kontrastin ja veitsenterävien kuvien ansiosta elokuvissasi on dynaamiset luonnolliset värit, pimeimpien kohtien jokainen yksityiskohta näkyy ja valoisammat kohdat ovat kirkkaita. Game (Peli): Käännä ohjaimesta paras vasteaika, vähennä rosoreunaisuutta näytössä nopeasti liikkuvien kohteiden osalta, paranna kirkkaan ja tumman kontrastisuhdetta, tämä profiili antaa pelaajille parhaan pelaamiskokemuksen. Economy (Virransäästö): Tämän profiilin kirkkautta, kontrasteja ja taustavaloa on säädetty siten, että ne soveltuvat päivittäin käytettäville toimistosovelluksille ja vähentävät sähkönkulutusta. Off (Pois päältä): Ei SmartImage optimointia. 3.2 SmartKolor Määritelmä? SmartKolor on erikoisvärilaajennustekniikka, joka mahdollistaa visuaalisen värialueen parantamisen ja eloisan ja rikkaan kuvaesityksen tarjoamisen. Mihin tarvitsen sitä? Kukapa ei haluaisi rikasta ja eloisaa kokemusta katsoessaan erinomaisia valokuvia tai videoita. Miten se toimii? SmartKolor parantaa dynaamisesti värikylläisyyttä ja laajennettua värialuetta värin laadun ja kuvien katsomiskokemuksen rikastamiseksi. SmartKolor kytkeytyy automaattisesti pois päältä, esim. Teksti- tai Toimistotilassa, joissa sitä ei tarvita. 3.3 SmartContrast Määritelmä? Ainutlaatuinen teknologia, joka analysoi dynaamisesti näytön sisällön ja optimoi automaattisesti näytön kontrastisuhteen, jotta saavutetaan maksimaalinen visuaalinen selkeys ja katselunautinto. Tämä teknologia lisää taustavaloa, jotta kuvat ovat selkeämpiä, terävämpiä ja kirkkaampia tai himmentää sitä, jotta kuvat näkyvät selkeästi tummaa taustaa vasten. Mihin tarvitsen sitä? Haluat parhaan mahdollisen visuaalisen selkeyden ja katselumukavuuden kaikentyyppiselle sisällölle. SmartContract seuraa dynaamisesti kontrasteja ja säätää taustavaloa, jotta peli- ja elokuvanäytöt ovat selkeitä, teräviä ja kirkkaita ja toimistotyön teksti selkeää ja helposti luettavaa. Näytön sähkönkulusta vähentämällä säästät sähkölaskuissa ja pidennät näyttösi käyttöikää. Miten se toimii? Aktivoidessasi SmartContrastin se analysoi näyttösi sisältöä reaaliajassa ja säätää värejä ja taustavalon voimakkuutta. Tämä toiminto parantaa dynaamisesti kontrastia videoita katseltaessa tai pelejä pelattaessa. 3.4 SmartSharpness Määritelmä? Älykäs tekniikka, joka parantaa terävyyttä, kun tarvitset sitä äärimmäiseen näytön suorituskykyyn ja hauskempaan, viihdyttävämpään kokemukseen, kun katsot videoita tai valokuvia. Mihin tarvitsen sitä? Kukapa ei haluaisi äärimäistä tarkkuutta saadakseen hauskempia ja viihdyttävämpiä kokemuksia valokuvia ja videoita katsoessaan. Miten se toimii? Älykäs tekniikka, joka parantaa terävyyttä, kun tarvitset sitä äärimmäiseen näytön suorituskykyyn ja hauskempaan, viihdyttävämpään kokemukseen, kun katsot videoita tai valokuvia Elokuva- tai Pelitilassa. Se kytkeytyy pois päältä toimistosovellusten parhaissa näytöissä ja virransäästötilassa virrankulutuksen pienentämiseksi. 9

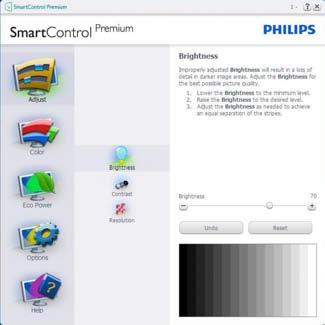

12 3. Kuvan optimointi 3.5 Philips SmartControl Premium Phillipsin uusi SmartControl Premium -ohjelmisto mahdollistaa näytön säädön helppokäyttöisellä graafisella kuvaruutukäyttöliittymällä. Vaikeat säätötoimet ovat historiaa, sillä tämä käyttäjäystävällinen ohjelmisto ohjaa sinut hienosäätötoimien, värikalibroinnin, kellon/tilan säätöjen, RGB:n valkoisen pisteen säädön jne. läpi. Nopean prosessoinnin ja vasteen varmistamiseksi tämä uusimmalla ydinalgoritmiteknologialla varustettu Windows 7 -yhteensopiva, animaatiokuvakepohjainen ja huomiota herättävä ohjelmisto tarjoaa sinulle entistä miellyttävämmän Philips-näytön käyttökokemuksen! Asennus Asenna ohjelmisto ohjeiden mukaan. Voit aloittaa laitteen käytön asennettuasi sen. Jos haluat aloittaa käytön myöhemmin, napsauta joko työpöydän tai työkalurivin pikanäppäintä. Ilman ohjattua toimintoa voit tehdä lisää säätöjä Standard (standarditilassa). Aloitus Standard pane (standarditilassa) Adjust (Säätö) valikko Adjust (Säätö) valikossa voit Brightness (säätää kirkkautta), Contrast (kontrastia) ja kuvan Resolution (tarkkuutta). Tee säädöt ohjeiden mukaan. Cancel (Peruuta) kirjautuminen, jos haluat peruuttaa asennuksen. Ohjattu ensimmäinen käynnistys Kun käynnistät SmartControl Premiumin ensimmäistä kertaa asennuksen jälkeen, Ohjattu toiminto avautuu automaattisesti. Ohjattu toiminto neuvoo kohta kohdalta, kuinka näytön suorituskykyä voi säätää. Myöhemmin voit käynnistää ohjatun toiminnon Plug-in-valikossa. 10

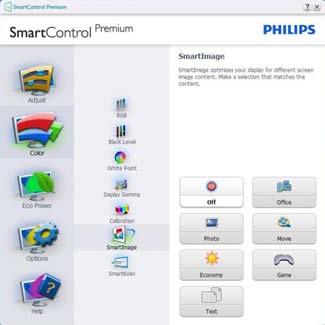

13 3. Kuvan optimointi Color (Väri) -valikko Color (Väri) -valikossa voit säätää valintoja RGB, Black Level (Mustan taso), White Point (Valkoinen piste), Display Gamma (Näyttö-gamma), Calibration (Kalibrointi), SmartImage ja SmartKolor. Tee säädöt ohjeiden mukaan. Alla olevasta taulukosta löydät alavalikon vaihtoehdot. Color Calibration (Värikalibrointi)- esimerkki. 11

14 3. Kuvan optimointi Ensimmäisen Color Calibration screen(värin kalibrointisivu) Previous (Edellinen) -näppäin ei ole käytössä ennen toisen värin sivua. Siirry seuraavaan kohteeseen Next (Seuraava)-näppäimellä (6-kohdetta). Siirry lopuksi File (Tiedosto) > Presets (Esiasetukset) -ruutuun. Cancel (Peruuta) sulkee käyttöliittymän ja palaat laajennussivulle. SmartImage Käyttäjä voi muuttaa näytön asetukset sisällölle sopiviksi. Kun Entertainment (Viihde) on käytössä, SmartContrast ja SmartResponse on aktivoitu. 1. "Show Me" (Näytä) käynnistää värikalibrointitutoriaalin. 2. Start (Käynnistä) - käynnistää 6-vaiheisen värikalibroinnin 3. Quick View (Pikanäyttö) lataa ennen/jälkeen kuvat. 4. Palaa Color (Väri) -tilaan Cancel (Peruuta) -näppäintä painamalla. 5. Enable Color Calibration (Aktivoi värikalibrointi) - oletusasetuksena päällä. Jos sitä ei ole valittu, värikalibrointi ei ole mahdollista. 6. Kalibrointisivun tulee sisältää patenttitiedot. 12

15 3. Kuvan optimointi Eco Power (Virransäästö) -valikko Options (Vaihtoehdot) -valikko Options (Vaihtoehdot) > Preferences (Asetukset) - On käytössä ainoastaan, kun Preferences (Asetukset) valitaan Options (Vaihtoehdot)-valikon pudotusvalikosta. DDC/CI yhteensopivalla näytöllä, jota ei ole tuettu, ainoastaan Help (Ohjeet) - ja Options (Vaihtoehdot) -välilehdet ovat käytettävissä. Display (Näytön säätö) työpöydän oikean näppäimen pikavalikossa. Käytöstä poisto poistaa SmartControl Premiumin oikean näppäimen pikavalikosta. Enable Task Tray (Aktivoi Tehtävätarjotin) -kuvake (päällä) oletusasetuksena. Enable Context Menu (Aktivoi pikavalikko) -valikossa näkyy SmartControl Premiumin tehtävätarjotin-valikko. Pääset valikon Help (Ohjeet), Technical Support (tekniseen tukeen) napsauttamalla tehtävävalikkokuvaketta hiiren oikeanpuoleisella painikkeella. Check for Update (Tarkista versio), About (Tietoja tuotteesta) ja Exit (Lopeta). Kun Enable Task Tray (Aktivoi tehtävätarjotin) -valikkoa ei ole aktivoitu, tehtävätarjotinkuvakkeen ainoa vaihtoehto on Exit (Lopeta). Run at Startup (Aktivoi käynnistettäessä) on päällä oletusasetuksena. Kun asetus poistetaan, SmartContol Premium ei aktivoidu käynnistettäessä eikä ole tehtävätarjottimella. SmartControl Premiumin voi käynnistää työpöydän pikanäppäimellä tai ohjelmatiedostossa. Kun tätä valintaruutua ei ole valittu, mitään esiasetuksia ei aseteta käynnistettäessä. Aktivoi läpinäkyvyys (Windows 7, Vista, XP). Oletusasetus on 0% himmeä. Options (Vaihtoehdot) > Audio - On käytössä ainoastaan, kun Äänenvoimakkuus valitaan Options (Vaihtoehdot) -valikon pudotusvalikosta. DDC/CI yhteensopivalla näytöllä, jota ei ole tuettu, ainoastaan Help (Ohjeet) - ja Options (Vaihtoehdot) -välilehdet ovat käytettävissä. Tuo näkyviin nykyiset asetukset. Toiminto aktivoidaan laittamalla rasti ruutuun. Valintaruutu on vaihtonäppäin. Työpöydän Enable Context Menu (Aktivoi pikavalikko) (päällä) oletusasetuksena. Enable Context menu (Aktivoi Pikavalikko) näyttää SmartControl Premiumin valinnat toiminnoille Select Preset (Valitse etukäteisasetus) ja Tune 13

16 3. Kuvan optimointi Option (Vaihtoehdot) > Auto Pivot (Automaattinen kallistus). Options (Vaihtoehdot) > Theft Deterrence Pane (Oikeudettoman käytön ehkäisy) - Theft Deterrence Pane (Oikeudettoman käytön ehkäisy -ruutu) on aktivoitu ainoastaan, jos Theft Deterrence Mode (Oikeudeton käyttö) -tila on valittu avattavasta Plug-in (Laajennukset-valikosta). Options (Vaihtoehdot) > Input (Tulo) - On käytössä ainoastaan, kun Input (Tulo) valitaan Options (Vaihtoehdot) -valikon pudotusvalikosta. DDC/CI yhteensopivalla näytöllä, jota ei ole tuettu, ainoastaan Help (Ohjeet) - ja Options (Vaihtoehdot) -välilehdet ovat käytettävissä. Mikään muu SmartControl Premium in näppäin ei ole käytössä. Tuo haluamasi Source (lähteen) ohjeet ja nykyiset tuloasetukset näytölle. Tätä vaihtoehtoa ei ole yhden tulon näytöillä. Aktivoi Theft Deterrence (Oikeudettoman käytön ehkäisy) napsauttamalla On (Päälle) -painiketta, jolloin näkyviin tulee seuraava näyttö: Valitse 4-9 numeroinen PIN-koodi. Näppäiltyäsi PIN-koodin, siirry seuraavan sivun valintaikkunaan Accept (Hyväksy) -näppäintä painamalla. Vähimmäisminuuttimäärä on asetettu viideksi. Liukusäädin on oletusasetuksena 5:n kohdalla. Theft Deterrence (Oikeudeton käyttö) -tilaan siirtyminen ei vaadi näytön liittämistä toiseen palvelimeen. PIN-koodin annettuasi Theft Deterrence (Oikeudettoman käytön ehkäisy) näkyy Theft Deterrence Enabled (Oikeudettoman käytön ehkäisy käytössä) aktivoituna ja käytössä on PIN Options (PIN-vaihtoehdot) -näppäin: Theft Deterrence Enabled (Oikeudettoman käytön ehkäisy) näkyy ruudulla. Seuraavalla sivulla näkyy Disable Theft Deterrence Mode (Oikeudettoman käytön ehkäisy)-tila. PIN Options (PIN-vaihtoehdot) -näppäin on käytössä vasta, kun käyttäjä on luonut PIN-koodin. Näppäintä painamalla pääset turvalliselle PIN-verkkosivulle. 14

17 3. Kuvan optimointi Help (Ohjeet) -valikko Help (Ohjeet) > User Manual (Käyttöopas) - On käytössä ainoastaan, kun User Manual (Käyttöopas) valitaan Help (Ohjeet)- pudotusvalikosta. DDC/CI yhteensopivalla näytöllä, jota ei ole tuettu, ainoastaan Help (Ohjeet) - ja Options (Vaihtoehdot) -välilehdet ovat käytettävissä. Context Menu (Jos tilannekohtainen valikko) on valittu kohdassa Options (Vaihtoehdot) > Preferences (Asetukset), valikko näkyy näytöllä. Help (Ohjeet) > Version (Versio) - On käytössä ainoastaan, kun Version (Versio) valitaan Help (Ohjeet) -valikon pudotusvalikosta. DDC/CI yhteensopivalla näytöllä, jota ei ole tuettu, ainoastaan Help (Ohjeet) - ja Options (Vaihtoehdot) -välilehdet ovat käytettävissä. Context Menu (Pikavalikko) on neljä kohtaa: SmartControl Premium - Näyttää valittuna About (Tietoja tuotteesta) -näytön. Select Preset (Valitse Esiasetus) - Sisältää esiasetukset hierarkisessa järjestyksessä välitöntä käyttöä varten. Parhaillaan käytössä oleva esiasetus on merkitty. Pudotusvalikossa on Factory Preset (valittava) myös tehdasasetukset. Tune Display (Säädä näyttö) - Avaa SmartControl Premiumin ohjauspaneelin. SmartImage - Tarkista parhaillaan käytössä olevat asetukset: Off (Pois päältä) Office (Toimisto), Photo (Valokuva), Movie (Elokuva), Text (Teksti), Game (Peli) ja Economy (Virransäästö). Tehtävätarjotin -valikko on aktivoitu Voit tuoda Tehtävätarjotin -valikon näytölle napsauttamalla tehtävävalikon SmartControl Premium -kuvaketta hiiren oikeanpuoleisella painikkeella. Vasemmanpuoleinen napsautus käynnistää sovelluksen. Context Sensitive Menu (Tilannekohtainen valikko) Context Sensitive Menu(Tilannekohtainen -valikko) on asetettu oletusasetuksena. Enable 15

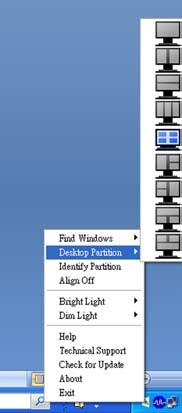

18 3. Kuvan optimointi Tehtävätarjottimessa on viisi vaihtoehtoa: Help (Ohjeet) - Linkki User Manual (käyttöopastiedostoon): Avaa User Manual (käyttöopastiedosto) oletusselainta käyttämällä. Technical Support (Tekninen tuki) - tuo näytölle teknisen tuen sivun. Check for Update (Tarkista versio) - Tarkistaa, onko käyttäjällä uusin versio käytössä. About (Tietoja tuotteesta) - yksityiskohtaisia tuotetietoja: versio, julkaisutietoja ja tuotteen nimi. Exit (Lopeta) - Sulje SmartControl Premium. Jos haluat käynnistää SmartControl Premiumin uudelleen, valitse SmartControl Premium Program menu (Ohjelmavalikosta), kaksoisnapsauttamalla työpöydän PC-kuvaketta tai käynnistämällä järjestelmän uudelleen. 3.6 SmartDesktop -opas SmartDesktop (ÄlykäsTyöpöytä) SmartDesktop (ÄlykäsTyöpöytä) on SmartControl Premium issa. Asenna SmartControl Premium ja valitse SmartDesktop Options (Valinnoista). Tehtävätarjotin -valikko poissa käytöstä Kun Tehtävätarjotin -vaihtoehtoa ei ole aktivoitu suosikeissa, Exit (Lopeta) on ainoa käytössä oleva vaihtoehto. SmartControl Premium -vaihtoehdon voi poistaa tehtävätarjottimelta valitsemalla Options (Vaihtoehdot) > Prefences (Asetukset) ja poistamalla Run at Startup (Aloita käynnistettäessä) -valinnan. Ohje Kaikki yllä esitetyt kuvat ovat vain viitteellisiä. SmartControl-ohjelmistoversiota voidaan muuttaa ilman ilmoitusta. Tarkista säännöllisesti virallinen Portrait-web-sivusto com/dtune/phl/enu/index ladataksesi uusimman CmartControl -ohjelmistoversion. Align to partition (Kohdista osioon) -valintaruutu ottaa käyttöön automaattisen kohdistuksen määritettyyn osioon vedettävälle ikkunalle. Valitse haluttu osio napsauttamalla kuvaketta. Osiota käytetään työpöytään ja kuvake korostetaan. Identify (Identifikaatio) toimittaa nopean keinon näyttää ruudukko. Vedä ja pudota ikkunoita Heti kun osiot on konfiguroitu ja Align to partition (Kohdista osioon) on valittu, ikkuna voidaan vetää alueelle ja se kohdistuu automaattisesti. Kun ikkuna ja hiirikohdistin ovat alueen sisällä, alue korostetaan. 16

19 3. Kuvan optimointi Ohje Jos alueen ääriviiva ei ole näkyvissä, kun ikkunaa vedetään, Show windows contents while dragging (Näytä ikkunoiden sisältö vedettäessä) on poistettu käytöstä. Ottaaksesi käyttöön: 1. Napsauta Control Panel (Ohjauspaneeli) -kohdassa System (Järjestelmä). 2. Napauta Advanced system settings (Laajennetut järjestelmäasetukset) (Vista ja Win7 OS varten, tämä sijaitsee vasemmassa sivupalkissa) 3. Napsauta Performance (Suorituskyky) -osassa kohtaa Settings (Asetukset). 4. Valitse ruudussa Show window contents while dragging (Näytä ikkunan sisältö vedettäessä), ja napsauta OK. Tai vaihtoehtoinen polku: Vista: Control Panel (Ohjauspaneeli) > Personalization (Mukauttaminen) > Window Color and Appearance (Ikkunan väri ja ulkoasu) > Napsauta Open Classic appearance properties for more color options (Avaa klassiset ulkoasuominaisuudet lisävärivalinnoille) > klik på knappen Effects (Tehosteet) > afkryds Show window contents while dragging (Näytä ikkunan sisältö vedettäessä). XP: Display Properties (Näytä ominaisuudet) > Appearance (Ulkoasu) > Effects... (Tehosteet...) > valitse Show window contents while dragging (Näytä Ikkunan sisältö vedettäessä). Win 7: Muuta vaihtoehtoista polkua ei käytettävissä. Otsikkorivin valinnat Työpöytä-osioon voidaan päästä aktiivisen ikkunan otsikkoriviltä. Tämä tarjoaa nopean ja helpon keinon hallita työpöytää sekä minkä tahansa ikkunan lähettämistä johonkin osioon tarvitsematta vetää ja pudottaa. Siirrä kohdistin aktiivisen ikkunan otsikkoriville päästäksesi pudotusvalikkoon. Napsauta valikkoa hiiren oikealla painikkeella Napsauta valikkoa hiiren oikealla painikkeella Desktop Partition (Työpöydän osion) kuvakkeen päällä pudotusvalikon näyttämiseksi. 1. Find Windows (Etsi ikkunoita) Joissakin tapauksissa käyttäjä voi olla lähettänyt useita ikkunoita samaan osioon. Find Windows (Etsi ikkunoita) näyttää kaikki avoimet ikkunat ja voit siirtää valitun ikkunan eturiviin. 2. Desktop Partition (Työpöydän osio) Desktop Partition (Työpöydän osio) näyttää parhaillaan valittuna olevan osion ja sallii käyttäjän nopeasti muuttaa mihin tahansa osioon, joka näytetään alasvedossa. Ohje Jos enemmän kuin yksi näyttö on liitettynä, käyttäjä voi valita kohdennetun näytön osion vaihtamiseksi. Korostettu kuvake edustaa parhaillaan aktiivisena olevaa osiota. 3. Identify Partition (Identifioi Osio) Näyttää ääriviivaruudukon työpöydällä nykyiselle osiolle. 4. Align On/Align Off (Kohdistus Päälle/ Kohdistus Pois) Ottaa käyttöön/poistaa käytöstä vedä ja pudota -automaattisen kohdistusominaisuuden. 17

20 3. Kuvan optimointi 5. Exit (Lopeta) Sulkee Desktop Partition (Työpöydän osio) ja Display Tune (Näytä sävelmä). Aloittaaksesi uudestaan käynnistä Display Tune (Näytä sävelmä) käynnistysvalikosta tai pikavalinta työpöydällä. Napsauta valikkoa hiiren vasemmalla painikkeella Napsauta hiiren vasemmalla painikkeella Desktop Partition (Työpöydän osio) kuvaketta lähettääksesi nopeasti aktiivisen ikkunan johonkin osioon tarvitsematta vetää ja pudottaa. Hiiren vapauttaminen lähettää ikkunan korostettuun osioon. Find Windows (Etsi ikkunoita) Joissakin tapauksissa käyttäjä voi olla lähettänyt useita ikkunoita samaan osioon. Find Windows (Etsi ikkunoita)näyttää kaikki avoimet ikkunat ja voit siirtää valitun ikkunan eturiviin. Desktop Partition (Työpöydän osio) Desktop Partition (Työpöydän osio) näyttää parhaillaan valittuna olevan osion ja sallii käyttäjän nopeasti muuttaa mihin tahansa osioon, joka näytetään alasvedossa. Identify Partition (Identifioi Osio) Näyttää ääriviivaruudukon työpöydällä nykyiselle osiolle. Align On/Align Off (Kohdistus Päälle/ Kohdistus Pois) Ottaa käyttöön/poistaa käytöstä vedä ja pudota -automaattisen kohdistusominaisuuden. Tehtävätarjottimen napsautus hiiren oikealla painikkeella Tehtävätarjotin sisältää myös useimmat ominaisuudet, joita tuetaan otsikkorivillä (poikkeuksena ikkunan lähettäminen johonkin osioon). 18

21 3. Kuvan optimointi SmartDesktop -osion määritykset Nimi Kuvaus Kuva Full Desktop (Täysi työpöytä) Käyttää kaikkia asetuksia koko työpöydälle. Vertical (Pystysuora) Horizontal (Vaakasuora) Vertical Triple (Pystysuora kolmiosainen) Määrittää näyttöruudun resoluution ja jakaa näytön kahteen yhtä suureen pystysuoraan alueeseen. 90/270 varten ylläpidä pystysuora konfigurointi. Määrittää näyttöruudun resoluution ja jakaa näytön kahteen yhtä suureen vaakasuoraan alueeseen. 90/270 varten ylläpidä vaakasuora konfigurointi. Määrittää näyttöruudun resoluution ja jakaa näytön kolmeen yhtäsuureen pystysuoraan alueeseen. 90 varten Osio 1 vaakasuora yläosa Osio 2 vaakasuora keskiosa Osio 3 vaakasuora alaosa. 270 varten Osio 3 vaakasuora yläosa Osio 2 vaakasuora keskiosa Osio 1 vaakasuora alaosa. Vertical Split Left (Pystysuora jako vasen) Vertical Split Right (Pystysuora jako oikea) Määrittää näyttöruudun resoluution ja jakaa näytön kahteen pystysuoraan alueeseen, vasen puoli on yksittäinen alue, oikea puoli on jaettu kahteen yhtä suureen alueeseen 90 varten Osio 1 yläosassa Osio 2 ja 3 alaosassa. 270 varten Osio 1 alaosassa Osio 2 ja 3 yläosassa. Määrittää näyttöruudun resoluution ja jakaa näytön kahteen pystysuoraan alueeseen, oikea puoli on yksittäinen alue, vasen puoli on jaettu kahteen yhtä suureen alueeseen 90 varten Osio 1 ja 2 yläosassa Osio 3 alaosassa. 270 varten Osio 3 yläosassa Osio 1 ja 2 alaosassa. 19

22 3. Kuvan optimointi Nimi Kuvaus Kuva Horizontal Split Top (Vaakasuora jako yläosa) Horizontal Split Bottom (Vaakasuora jako alaosa) Even Split (Tasainen jako) Määrittää näyttöruudun resoluution ja jakaa näytön kahteen yhtä suureen vaakasuoraan alueeseen, yläosan alue on yksittäinen, alaosan alue on jaettu kahteen yhtä suureen alueeseen 90 varten Osio 1 oikealla puolella Pystysuora Osio 2 ja 3 vasemmalla puolella Pystysuora. 270 varten Osio 1 vasemmalla puolella Pystysuora Osio 2 ja 3 oikealla puolella Pystysuora. Määrittää näyttöruudun resoluution ja jakaa näytön kahteen yhtä suureen vaakasuoraan alueeseen, alaosan alue on yksittäinen, yläosan alue on jaettu kahteen yhtä suureen alueeseen 90 varten Osio 1 ja 2 oikealla puolella Pystysuora Osio 3 vasemmalla puolella Pystysuora. 270 varten Osio 1 ja 2 vasemmalla puolella Pystysuora Osio 3 oikealla puolella Pystysuora. Määrittää näyttöruudun resoluution ja jakaa näytön neljään yhtä suureen alueeseen. 20

23 4. Tekniset tiedot 4. Tekniset tiedot Kuva/Näyttö Näyttöpaneelityyppi IPS-LCD Taustavalo LED Paneelin koko 23'' W (58,42cm) Kuvasuhde 16:9 Pikselikoko 0,265 x 0,265 mm Kirkkaus 250 cd/m² SmartContrast 20,000,000:1 Kontrastisuhde (tyyp.) 1000:1 Kontrastiaika (tyyp.) 14 ms SmartResponse-aika (tyyp.) 5 ms Optimaalinen resoluutio 1920 x 1080, 60 Hz Katselukulma 178 (V) / 178 (P), C/R > 10 Näytön värit 16,7 milj. Pystyvirkistystaajuus 56 Hz 76 Hz Vaakataajuus 30 khz 83 khz srgb KYLLÄ Liitäntä Tulosignaali 239C4QH: HDMI1, HDMI2 (digitaalinen), VGA (analoginen) 239C4Q: DVI (digitaalinen), VGA (Analoginen) Tulosignaali Erillinen tahdistus, vihreä tahdistus Mukavuus Käyttömukavuus OSD:n kielet englanti, ranska, saksa, espanja, italia, venäjä, Yksinkertaistettu kiina, portugali Muut helppokäyttötoiminnot Kensington-lukko Plug & Play -yhteensopivuus DDC/CI, srgb, Windows 7/Vista/XP, Mac OSX, Linux Jalusta Kallistus -3 / +15 Virta Päällä-tila 33,6 W (tyyp.) AC-tulojännite 100 AC-tulojännite 115 Sähkönkulutus VAC +/-5 VAC, 50 VAC +/-5 VAC, 60 (EnergyStar 5.0 -testimenetelmä) Hz +/- 3 Hz Hz +/- 3 Hz Normaalikäyttö (tyyp.) 28,38 W 28,54 W 28,27 W Lepotila (Valmiustila) 0,3 W (tyyp.) 0,3 W (tyyp.) 0,3 W (tyyp.) Pois päältä 0,3 W (tyyp.) 0,3 W (tyyp.) 0,3 W (tyyp.) Lämmönhukka* AC-tulojännite 100 VAC +/-5 VAC, 50 Hz +/- 3 Hz AC-tulojännite 115 VAC +/-5 VAC, 60 Hz +/- 3 Hz AC-tulojännite 230 VAC +/-5 VAC, 50 Hz +/- 3 Hz AC-tulojännite 230 VAC +/-5 VAC, 50 Hz +/- 3 Hz Normaalikäyttö 96,86 BTU/h 97,41 BTU/h 96,48 BTU/h 21

24 4. Tekniset tiedot Lepotila (Valmiustila) 1,023 BTU/h 1,023 BTU/h 1,023 BTU/h Pois päältä 1,023 BTU/h 1,023 BTU/h 1,023 BTU/h Virran LED-merkkivalo Päällä-tila: Valkoinen, Valmius-/Lepotila: Valkoinen (välkkyy) Virransyöttö Sisäänrakennettu, VAC, 50/60 Hz Mitat Tuote jalustan kanssa (LxKxS) 550 x 421 x 180 mm Tuote ilman jalustaa (LxKxS) 550 x 339 x 34 mm Paino Tuote jalustalla 3, 11 kg Tuote ilman jalustaa 2,06 kg Tuotepakkauksen kanssa 5, 43 kg Käyttöolosuhteet Lämpötila-alue (käyttö) 0 C - 40 C Lämpötila-alue (Säilytys) -20 C - 60 C Suhteellinen kosteus 20% - 80% Korkeus Käyttö: m (6 500 jalkaa) Säilytys: m ( jalkaa) MTBF h Ympäristö ROHS KYLLÄ EPEAT Silver ( Pakkaus 100 % kierrätettävä Erityiset aineet 100 % PVC BFR -vapaa kotelo EnergyStar 5.0 Säädöstenmukaisuus ja standardit Sääntömääräiset hyväksynnät CE-merkintä, FCC Luokka B, SEMKO, UL/cUL, BSMI, GOST, ISO , TCO 5.2 Kaappi Väri Valmis Mustavalkoinen tai muut värivalinnat, jotka ovat käytettävissä alueellasi Kiiltävä Ohje 1. EPEAT Gold tai Silver kelpaa vain alueilla, joilla Philips rekisteröi tuotteen. Siirry osoitteeseen www. epeat.net nähdäksesi rekisteröinnin tilan maassasi. 2. Näitä tietoja voidaan muuttaa ilman etukäteisilmoitusta. Siirry sivulle ja lataa esitteen viimeisin versio. 22

25 4. Tekniset tiedot 4.1 Tarkkuus & esiasetustilat Maksimitarkkuus 1920 x 1080, 60 Hz (analoginen tulo) 1920 x 1080, 60 Hz (digitaalinen tulo) Suositeltava resoluutio 1920 x 1080, 60 Hz (digitaalinen tulo) Vaakataajuus (khz) Tarkkuus Pystytaajuus (Hz) x x x x x x x x x x x x x x x x Ohje Huomaa, että näyttö toimii parhaiten natiiviresoluutiolla 1920 x 1080, 60 Hz. Varmistaaksesi parhaan kuvanlaadun, noudata tätä resoluutiosuositusta. 23

26 5. Virranhallinta 5. Virranhallinta Jos sinulla on VESA:n DPM-yhteensopiva näyttökortti tai sovellus asennettuna PCtietokoneellesi, näyttö vähentää automaattisesti sähkönkulutustaan, silloin kun se ei ole käytössä. Jos näyttö havaitsee signaalin näppäimistöltä, hiirestä tai muusta laitteesta, se herää automaattisesti. Seuraava taulukko sisältää virrankäyttöarvot ja automaattisen virransäästötoiminnot signaalit: Virta-asetusten tiedot VESA-tila Video H-sync V-sync Sähkönkäyttö LED-Väri Aktiivi PÄÄLLÄ Kyllä Kyllä Lepotila (Valmiustila) POIS Ei Ei Sammuta POIS ,6 W (tyyp.) < 0,3 W (tyyp.) < 0,3 W (tyyp.) Valkoinen Valkoinen (vilkkuu) POIS Seuraavaa asetusta käytetään mittaamaan tämän näytön virrankulutusta. Alkuperäinen resoluutio: 1920 x 1080 Kontrasti: 50% Kirkkaus: 300 nitiä Värilämpötila: 6500 K puhtaan valkoisella kuviolla Ohje Näitä tietoja voidaan muuttaa ilman etukäteisilmoitusta. 24

27 6. Säädöstietoja 6. Säädöstietoja Congratulations! This display is designed for both you and the planet. The display you have just purchased carries the TCO Certified label. This ensures that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on the climate and our natural environment. TCO Certified is a third party verified program, where every product model is tested by an accredited impartial test laboratory. TCO Certified represents one of the toughest certifications for displays worldwide. Some of the Usability features of the TCO Certified for displays: Visual ergonomics for good image quality is tested to ensure top performance and reduce sight and strain problems. Important parameters are luminance, contrast, resolution, black level, gamma curve, colour and luminance uniformity and colour rendering. Products are tested according to rigorous safety standards at impartial laboratories. Electric and magnetic fields emissions as low as normal household background levels. Low acoustic noise emissions (when applicable). Restrictions on chlorinated and brominated flame retardants, plasticizers, plastics and heavy metals such as cadmium, mercury and lead (RoHS compliance). Both product and product packaging is prepared for recycling. The brand owner offers take-back options. The requirements can be downloaded from our web site. The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labeling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world. About 50% of all displays worldwide are TCO certified. For displays with glossy bezels the user should consider the placement of the display as the bezel may cause disturbing reflections from surrounding light and bright surfaces. For more information, please visit: TCOF1058 TCO Document, Ver. 2.1 Technology for you and the planet Some of the Environmental features of the TCO Certified for displays: The brand owner demonstrates corporate social responsibility and has a certified environmental management system (EMAS or ISO 14001). Very low energy consumption both in onand standby mode minimize climate impact. 25

28 6. Säädöstietoja Lead-free Product Lead free display promotes environmentally sound recovery and disposal of waste from electrical and electronic equipment. Toxic substances like Lead has been eliminated and compliance with European community s stringent RoHs directive mandating restrictions on hazardous substances in electrical and electronic equipment have been adhered to in order to make Philips monitors safe to use throughout its life cycle. EPEAT ( The EPEAT (Electronic Product Environmental Assessment Tool) program evaluates computer desktops, laptops, and monitors based on 51 environmental criteria developed through an extensive stakeholder consensus process supported by US EPA. EPEAT system helps purchasers in the public and private sectors evaluate, compare and select desktop computers, notebooks and monitors based on their environmental attributes. EPEAT also provides a clear and consistent set of performance criteria for the design of products, and provides an opportunity for manufacturers to secure market recognition for efforts to reduce the environmental impact of its products. Benefits of EPEAT Reduce use of primary materials Reduce use of toxic materials Avoid the disposal of hazardous waste EPEAT S requirement that all registered products meet ENERGY STAR s energy efficiency specifications, means that these products will consume less energy throughout their life. CE Declaration of Conformity This product is in conformity with the following standards EN :2006 (Safety requirement of Information Technology Equipment). EN55022:2006 (Radio Disturbance requirement of Information Technology Equipment). EN55024:1998+A1:2001+A2:2003 (Immunity requirement of Information Technology Equipment). EN :2006 (Limits for Harmonic Current Emission). EN :1995+A1:2001+A2:2005 (Limitation of Voltage Fluctuation and Flicker) following provisions of directives applicable. 2006/95/EC (Low Voltage Directive). 2004/108/EC (EMC Directive). 2005/32/EC (EuP Directive, EC No. 1275/2008 mplementing Directive for Standby and Off mode power consumption) and is produced by a manufacturing organization on ISO9000 level. The product also comply with the following standards ISO :2008 (Ergonomic requirement, Analysis and compliance test methods for electronic visual displays). GS EK1-2000:2009 (GS mark requirement). pren50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display). MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields). 26

29 6. Säädöstietoja Energy Star Declaration ( As an ENERGY STAR Partner, we have determined that this product meets the ENERGY STAR guidelines for energy efficiency. Note We recommend you switch off the monitor when it is not in use for a long time. Federal Communications Commission (FCC) Notice (U.S. Only) This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device. To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture. THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE-CAUSING EQUIPMENT REGULATIONS. FCC Declaration of Conformity Declaration of Conformity for Products Marked with FCC Logo, United States Only This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Commission Federale de la Communication (FCC Declaration) Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio. 27

30 6. Säädöstietoja Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes: Réorienter ou déplacer l antenne de réception. Augmenter la distance entre l équipement et le récepteur. Brancher l équipement sur un autre circuit que celui utilisé par le récepteur. Demander l aide du marchand ou d un technicien chevronné en radio/télévision. Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement. N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques. CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA. EN Compliance (Czech Republic Only) Polish Center for Testing and Certification Notice The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment that works together (computer, monitor, printer, and so on) should have the same power supply source. The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device in the form of a fuse with a nominal value no larger than 16 amperes (A). To completely switch off the equipment, the power supply cable must be removed from the power supply socket, which should be located near the equipment and easily accessible. A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of standards PN-93/T and PN-89/E

31 6. Säädöstietoja North Europe (Nordic Countries) Information Placering/Ventilation VARNING: FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS. Placering/Ventilation ADVARSEL: S Ø R G V E D P L AC E R I N G E N F O R, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE. Paikka/Ilmankierto VAROITUS: SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA. Plassering/Ventilasjon ADVARSEL: NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ. BSMI Notice (Taiwan Only) Ergonomie Hinweis (nur Deutschland) Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen" festgelegten Vorschriften. Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III 5 Abs. 4 der Röntgenverordnung erfüllt sind. Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß 1. Reparaturen nur durch Fachpersonal durchgeführt werden. 2. nur original-ersatzteile verwendet werden. 3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird. Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge). Der arbeitsplatzbezogene Schalldruckpegel nach DIN beträgt 70dB (A) oder weniger. ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND. 29

32 6. Säädöstietoja China RoHS The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by Electronic Information Products" or commonly referred to as China RoHS. All products produced and sold for China market have to meet China RoHS request. 中国电子信息产品污染控制标识要求 ( 中国 RoHS 法规标示要求 ) 产品中有毒有害物质或元素的名称及含量 环保使用期限 此标识指期限 ( 十年 ), 电子信息产品中含有的有毒有害物质或元素在正常使用的条件下不会发生外泄或突变, 电子信息产品用户使用该电子信息产品不会对环境造成严重污染或对其人身 财产造成严重损害的期限 有毒有害物质或元素 部件名称 铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr6+) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 外壳 O O O O O O 液晶显示屏 / 灯管 X O O O O O * 电路板组件 X O O O O O 电源适配线 X O O O O O 电源线 / 连接线 X O O O O O *: 电路板组件包括印刷电路板及其构成的零部件, 如电阻 电容 集成电路 连接器等 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 电子信息产品中有毒有害物质的限量要求标准 规定的限量要求以下 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 电子信息产品中有毒有害物质的限量要求标准 规定的限量要求 ; 但是上表中打 X 的部件, 符合欧盟 RoHS 法规要求 ( 属于豁免的部分 ) 废弃电器电子产品回收处理管理条例 提示性说明 为了更好地关爱及保护地球, 当用户不再需要此产品或产品寿命终止时, 请遵守国家废弃电器电子产品回收处理相关法律法规, 将其交给当地具有国家认可的回收处理资质的厂商进行回收处理 30

33 7. Asiakaspalvelu ja takuu 7. Asiakaspalvelu ja takuu 7.1 Philipsin takuu nestekidenäyttöjen kuvapistevirheiden tapauksessa Philipsin pyrkimyksenä on tarjota tuotteita, joiden laatu on paras mahdollinen. Käytämme uusimpia valmistusmenetelmiä ja tiukkaa laadunvalvontaa. Nestekidenäyttöjen kuvapisteiden tai osaväripisteiden vikoja ei kuitenkaan voida aina välttää. Kukaan valmistaja ei pysty takaamaan, että kaikkien TFT-näyttöjen kaikki kuvapisteet olisivat virheettömiä. Philips takaa kuitenkin, että jos virheiden määrä on liian suuri, näyttö korjataan tai vaihdetaan takuun puitteissa. Seuraavassa selitetään erilaiset kuvapistevirheet ja määritellään, milloin niiden määrä katsotaan liian suureksi. Takuu kattaa korjauksen tai vaihdon, jos TFT-näytön kuvapistevirheiden määrä ylittää määritellyt raja-arvot. Esimerkiksi näytön osaväripisteistä saa vain 0,0004 % olla virheellisiä. Lisäksi Philips määrittelee vielä tiukemmat rajat tietyille virheyhdistelmille, jotka ovat muita näkyvämpiä. Takuu on voimassa kaikkialla maailmassa. Erityyppiset kuvapistevirheet Kuvapisteiden ja osaväripisteiden virheet näkyvät kuvaruudussa eri tavoin. Kuvapistevirheitä on kahta tyyppiä ja kumpikin tyyppi käsittää erilaisia osaväripistevirheitä. Kirkkaat pisteet Mustat kirkkaat pisteet ovat näyttöpisteitä tai alipisteitä, jotka ovat aina pimeinä tai pois päältä. Kirkas piste on alipiste, joka jää näyttöön kun näytössä on tumma kuvio. Kirkkaiden pisteiden tyypit. Yksi palava punainen, vihreä tai sininen osaväripiste. Osaväripisteet Kuvapisteet ja osaväripisteet Kuvapisteet Kuvapiste koostuu kolmesta osaväripisteestä: punaisesta (R), vihreästä (G) ja sinisestä (B). Kaikki kuvapisteet yhdessä muodostavat kuvan. Kun kaikki kolme osaväripistettä palavat, ne näkyvät yhtenä valkoisena kuvapisteenä. Kun kaikki kolme osaväripistettä ovat sammuksissa, ne näkyvät yhtenä mustana kuvapisteenä. Jos vain yksi tai kaksi osaväripistettä palaa, yhteistuloksena näkyy yksi muunvärinen kuvapiste. Kaksi vierekkäistä palavaa osaväripistettä: -- punainen + sininen = violetti -- punainen + vihreä = keltainen -- vihreä + sininen = syaani (vaaleansininen) Kolme vierekkäistä palavaa osaväripistettä (yksi valkoinen kuvapiste). 31

34 7. Asiakaspalvelu ja takuu Ohje Punaiset tai siniset kirkkaat pisteet ovat 50 prosenttia kirkkaampia kuin ympäröivät pisteet, kun taas vihreät kirkkaat pisteet ovat 30 prosenttia naapuripisteitä kirkkaampia. Mustat kirkkaat pisteet Mustat kirkkaat pisteet ovat näyttöpisteitä tai alipisteitä, jotka ovat aina pimeinä tai pois päältä. Tumma piste on alipiste, joka jää näyttöön kun näytössä on vaalea kuvio. Mustien pisteiden tyypit. Kuvapistevirheiden etäisyys Koska samantyyppiset lähekkäiset kuvapisteja osaväripistevirheet voivat näkyä erityisen häiritsevinä, Philips määrittelee myös kuvapistevirheiden etäisyydelle toleranssit. Kuvapistevirheiden toleranssit Jotta kuvapistevirheet oikeuttaisivat TFTnäytön korjaamiseen tai vaihtoon takuukauden aikana, Philipsin litteän näytön kuvapiste- tai osaväripistevirheiden määrän on ylitettävä seuraavissa taulukoissa annetut toleranssit. KIRKASPISTEVIRHEET HYVÄKSYTTÄVÄ TASO 1 palava osaväripiste 3 2 vierekkäistä palavaa osaväripistettä 1 3 vierekkäistä palavaa osaväripistettä (yksi valkoinen kuvapiste) 0 Kahden kirkaspistevirheen välinen etäisyys* >15 mm Kaikentyyppisten kirkaspistevirheiden kokonaismäärä 3 MUSTAPISTEVIRHEET HYVÄKSYTTÄVÄ TASO 1 musta osaväripiste 5 tai vähemmän 2 vierekkäistä mustaa osaväripistettä 2 tai vähemmän 3 vierekkäistä mustaa osaväripistettä 0 Kahden mustapistevirheen välinen etäisyys* >15 mm Kaikentyyppisten mustapistevirheiden kokonaismäärä 5 tai vähemmän KUVAPISTEVIRHEIDEN KOKONAISMÄÄRÄ Kaikentyyppisten kirkas- ja mustapistevirheiden kokonaismäärä Ohje 1. 1 osaväripistevirhe tai 2 vierekkäistä osaväripistevirhettä = 1 kuvapistevirhe 32 HYVÄKSYTTÄVÄ TASO 5 tai vähemmän 2. Tämä näyttö on standardin ISO mukainen (ISO : Ergonomiset vaatimukset, analyysi ja yhteensopivuustestimenetelmät elektronisille visuaalisille näytöille)

35 7. Asiakaspalvelu ja takuu 7.2 Asiakaspalvelu ja takuu Saat yksityiskohtaiset tiedot takuun kattavuudesta ja lisätukea alueellasi voimassaolevista vaatimuksista osoiteesta Voit myös soittaa jäljempänä olevaan paikalliseen Philipsin asiakaspalvelukeskuksen puhelinnumeroon. Länsi-Euroopan alueen yhteystiedot: Maa ASC Asiakaspalvelu: Price Saksa Siemens I&S ,09 Iso-Britannia Invec Scotland Paikallispuhelumaksu Irlanti Invec Scotland Paikallispuhelumaksu Espanja Eatsa Spain ,10 Suomi A-novo Paikallispuhelumaksu Ranska A-novo ,09 Kreikka Allman Hellas Veloituksetta Italia A-novo ,08 Alankomaat E Care ,10 Tanska A-novo Paikallispuhelumaksu Norja A-novo Paikallispuhelumaksu Ruotsi A-novo Paikallispuhelumaksu Puola Zolter Paikallispuhelumaksu Itävalta Siemens I&S ,07 Belgia E Care ,06 Luxemburg E Care Paikallispuhelumaksu Portugali Eatsa Spain Paikallispuhelumaksu Sveitsi A-novo Paikallispuhelumaksu 33

36 7. Asiakaspalvelu ja takuu Yhteystiedot KESKI- JA ITÄ-EUROOPAN alueella: Maa Puhelinneuvonta ASC Asiakaspalvelu: Belarus NA IBA Bulgaria NA LAN Service Croatia NA Renoprom Eesti NA FUJITSU Latvia NA ServiceNet LV Ltd Liettua NA UAB "Servicenet" Romania NA Blue Ridge Intl Serbia & Montenegro NA Kim Tec d.o.o Slovenia NA PC H.and Ukraina Russia NA Comel NA Topaz-Service Company, NA CPS +7 (495) (korjaus) NA CEEE Partners +7 (495) (myynti) Slovakia NA Datalan Service Turkki NA Techpro Tšekin tasavalta Hungary NA Asupport NA Serware NA Profi Service Yhteystiedot POHJOIS-AMERIKASSA: Maa Puhelinneuvonta Asiakaspalvelu: Brasilia: Vermont Argentiina: Yhteystiedot Kiinassa: Kiina: Asiakaspalvelu: Yhteystiedot POHJOIS-AMERIKASSA: Maa Puhelinneuvonta ASC Asiakaspalvelu: Yhdysvallat TOS Teleplan (877) Kanada Supercom Supercom (800)

37 7. Asiakaspalvelu ja takuu Yhteystiedot APMEA-alueella: Maa Puhelinneuvonta ASC Australia: NA AGOS NETWORK PTY LTD Uusi-Seelanti: NA Visual Group Ltd HONG KONG/Macau NA Smart Pixels Technology Ltd. India NA REDINGTON INDIA LTD Indonesia NA PT. Gadingsari elektronika Prima South Korea NA PCS One Korea Ltd Malaysia NA After Market Solutions (CE) Sdn Bhd Asiakaspalvelu: Hong Kong: Puh: Macao: Puh: (853) Puh.: SMS: PHILIPS numeroon Puh.: , , Pakistan NA Philpsin asiakaspalvelu (9221) Singapore Taiwan NA PCCW Teleservices Taiwan Philips Electronics Singapore Pte Ltd (Philips Consumer Care Center) (65) FETEC.CO Thaimaa NA Axis Computer System Co., Ltd. (662) Etelä-Afrikka NA Sylvara Technologies Pty Ltd Arabiemiirikuntien liitto NA AL SHAHD COMPUTER L.L.C Israel NA Eastronics LTD Vietnam: NA FPT Service Informatic Company Ltd. Filippiinit: NA Glee Electronics Inc Sri Lanka Bangladesh Nepal Kamputsea NA NA NA NA tällä hetkellä ei jakelijaa ja/tai huollon tarjoajaa Jakelija: Computer Source Ltd (takuulunastus) Jakelija: Syakar Co. Ltd (takuulunastus) Jakelija: Neat Technology Pte Ltd (Singapore) (takuulunastus) Ho Chi Minh City Danang City Can tho -provinssi (02) to 34, (02) to 60, , /

38 8. Vianetsintä ja usein kysyttyä 8. Vianetsintä ja usein kysyttyä 8.1 Ongelmatilanteet Tämän sivun ongelmat ovat sellaisia, että käyttäjä voi itse korjata ne. Jos tämän sivun ratkaisut eivät korjaa ongelmaa, ota yhteyttä Philipsasiakaspalveluun. Yleisiä ongelmia Ei kuvaa (virran LED ei pala) Varmista, että virtajohto on liitetty sekä pistorasiaan että näytön taakse. Varmista ensin, että näytön etuosassa oleva näppäin on POIS PÄÄLTÄ-asennossa. Paina näppäin sen jälkeen PÄÄLLÄ-asentoon. Ei kuvaa (virran LED on valkoinen) Varmista, että tietokone on päällä. Varmista, että signaalikaapeli on liitetty tietokoneeseesi. Varmista, että näytön kaapelin liittimet eivät ole vääntyneet. Jos liittimet ovat vääntyneet, vaihda kaapeli uuteen. Energiansäästötoiminto on ehkä aktivoitu. Näytöllä lukee Attention Check cable connection Varmista, että näytön kaapeli on yhdistetty tietokoneeseesi. (Katso myös pikaopas). Tarkista, ovatko näytön kaapelin liittimet vääntyneet. Varmista, että tietokone on päällä. AUTO-painike ei toimi Auto-toiminto toimii ainoastaan VGA- Analog (analogisessa VGA)-tilassa. Jos tulos ei tyydytä, voit säätää manuaalisesti OSDvalikosta. Ohje Auto-toiminto ei toimi DVI Digital (DVIdigitaalitilassa), koska sitä ei tarvita. Näkyvää savua tai kipinöintiä Älä suorita mitään vianetsintävaihetta Irrota näyttö verkkovirrasta välittömästi turvallisuussyistä Ota yhteyttä Philipsin asiakaspalveluun välittömästi. Kuvaan liittyviä ongelmia Kuva ei ole keskellä Säädä kuvan paikkaa käyttäen OSD: n pääsäätimien Auto -toimintoa. Säädä kuvan paikkaa OSD-valikon Setup (Asetus) -vaihtoehdon Phase/Clock (Tila/ Kello) -säädöillä. Se on voimassa vain VGAtilassa. Näytön kuva värähtelee Varmista, että signaalikaapeli on yhdistetty näytönohjaimeen tai PC-tietokoneeseen. Näytöllä on pystysuora värinä Säädä kuvaa käyttäen OSD: n pääsäätimien Auto -toimintoa. Poista vaakasuorat juovat OSD-valikon Setup (Asetus) -vaihtoehdon Phase/Clock (Tila/Kello) -säädöillä. Se on voimassa vain VGA-tilassa. Näytöllä on vaakasuoraa värinää Säädä kuvaa käyttäen OSD: n pääsäätimien Auto -toimintoa. Poista vaakasuorat juovat OSD-valikon Setup (Asetus) -vaihtoehdon Phase/Clock (Tila/Kello) -säädöillä. Se on voimassa vain VGA-tilassa. 36
