T1000-ProMark lämpötulostin

Transkriptio

1 Kaapeli & Liitäntätekniikka Tarvikkeet Merkintätarvikkeet Tulostimet T1000-ProMark lämpötulostin Helppo kuljettaa mukana USB 2.0- yhteys, tulostus suoraan tietokoneelta Tulostaa johdin-, kaapeli- ja komponenttimerkinnät Yleistä T1000-ProMark on suositun T800-ProMark lämpötulostimen seuraaja lisättynä uusilla ominaisuuksilla. Menu on saatavilla kahdeksalla eri kielellä (englanti, ruotsi, saksa, puola, ranska, espanja, portugali ja venäjä). Tulostimessa on myös laajennettu symbolikirjasto. Lisäksi tulostimesta on saatavana T1000C malli, jossa on venäläinen näppäimistö. T1000 on täydellinen ratkaisu asentajille ja keskusvalmistajille. Taustavalaistu näyttö ja QWERTY- näppäimistö tekevät merkkien syöttämisestä helppoa ja nopeaa. Tulostimen mukana toimitetaan myös uusi WinSign-ohjelma, jolla tulostaminen onnistuu suoraan tietokoneelta. Merkit saa kopioitua WinSign-ohjelmaan suoraan Excelistä.Tämä mahdollistaa myös logojen sekä symboolien tulostamisen. T1000- ja T800-ProMark tulostimiin sopii samat tarvikkeet. Ominaisuuksia - Nopea tulostus, 40 mm/s - Korkealaatuinen lämpötulostin - Menu Partexin profiilityypeillä - Laajennettu symbolikirjasto - USB-yhteys - WinSign T1000 -ohjelma sisältyy toimitukseen - Uusi tarvikkeita

2 Tekniset tiedot Tulostusmateriaalit T1000-ProMark tulostaa: # PO/POZ -profiileita Ø1,3-5,5 mm (0,5-6,0 mm²) # PHZ/PHZF halogeenivapaita kutistesukkia Ø2,4-6,4 mm # PP -merkintäprofiilia 4,6 ja 9,0 mm PT+, PTC ja PM pidikkeisiin # PP -merkintäprofiilia 6,3, 10,0 ja 11,0 mm Wagon, Phoenixin ja Entrelecin riviliittimiin # PPA -komponenttimerkintäprofiili tarraliimalla 9 mm # PO-068 -profiilia PKH ja POH pidikkeisiin # PO-068Q10 ja PO-06Q10 rei'itettyä profiilia # T800-PLL-kietaisuteippiä # T800-PL-teippiä 6,9 ja 12 mm Tekniset tiedot Resoluutio Tulostusnopeus Tekstin korkeus Rivejä Tiedonsiirto Käyttöjännite Teho Hyväksynnät 300 dpi 18,5 mm/s high speed mode 25 mm/s 40 mm/s low speed mode 1,3, 2, 3, 4 ja 6 mm 1-3 riviä USB 2.0 -yhteys AC-adapteri 100~240 V (50-60 Hz) 13 W Mitat (LxPxK) 250x300x85mm Paino 2 kg Käyttölämpötila +15 C...+32,5 C (Profiililämmittimellä +5 C ->) Varastointilämpötila 5 C C Paras tulostuslaatu saavutetaan kun profiilin lämpötila ei ole alle +20 C Tilausnumerot T1000

3 Tilausnumero Kuvaus T1000-PROMARK T1000-ProMark lämpötulostin, värinauha musta 40 m, ohjurikasetti PO-profiileille, USB-kaapeli, WinSign 6.0, pehmeä kantolaukku, PO-068TWSN4, PO-05000SN4, MKRS3-profiiliteline T800-RB-BLACK T800/T1000-värinauha musta (100 m) T800-RB-WHITE T800/T1000-värinauha valkoinen (85 m) T800-CU T800/T1000-leikkauskärjet T800-TA T800/T1000-ohjurikasetti PO-profiileille T800-TA-CLEAN T800/T1000-pudistussetti PO-profiileille T800-PA T800/T1000-ohjurikasetti nauhaprofiileille T800-PA-CLEAN T800/T1000-puhdistussetti nauhaprofiileille T800-TW T800/T1000-profiililämmitin T800-TW-CLEAN T800/T1000-puhdistussetti profiililämmittimeen T800-AF T800/T1000-profiilin syötin T800-HC T800/T1000-alumiinilaukku T800 tulostimelle MK-RS3 Rullateline DN-rullille T800-RB-BLACK T800-CU T800-TA-CLEAN T800-PA-CLEAN MK-RS3

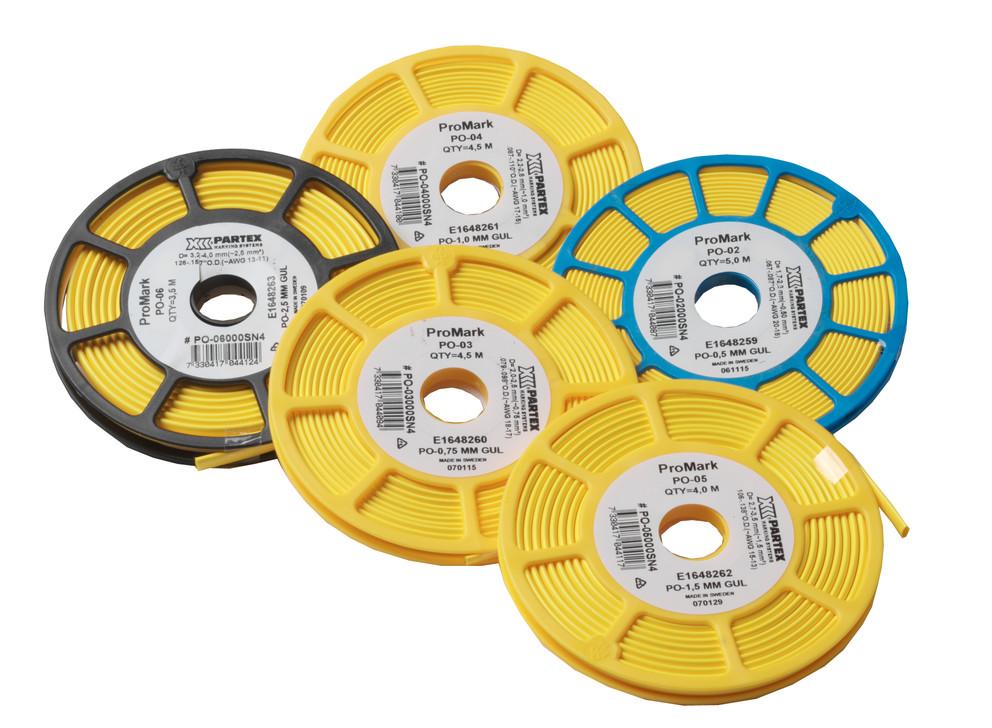

4 Tilausnumerot tarvikkeet PO/POZ-profiilit johtimille PO-profiili pikkurulla PO-profiili Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus Halkaisija Koko pikkurulla pikkurulla min/max PO-0.25MM KELT 6,0 m - - PO-01 keltainen 1,3/1,8 mm ~0,25 mm² PO-0.25MM VALK 6,0 m - - PO-01 valkoinen 1,3/1,8 mm ~0,25 mm² PO-0.5MM KELT 5,0 m PO-02000DN4 60 m PO-02 keltainen 1,7/2,2 mm ~0,m² PO-0.5MM VALK 5,0 m PO-02000DN9 60 m PO-02 valkoinen 1,7/2,2 mm ~0,m² PO-0.75MM KELT 4,5 m PO-03000DN4 60 m PO-03 keltainen 2,0/2,5 mm ~0,75 mm² PO-0.75MM VALK 4,5 m PO-03000DN9 60 m PO-03 valkoinen 2,0/2,5 mm ~0,75 mm² PO-1.0MM KELT 4,5 m PO-04000DN4 PO-04 keltainen 2,2/2,8 mm ~1,00 mm² PO-1.0MM VALK 4,5 m PO-04000DN9 PO-04 valkoinen 2,2/2,8 mm ~1,00 mm² PO-1.5MM KELT 4,0 m PO-05000DN4 40 m PO-05 keltainen 2,7/3,5 mm ~1,m² PO-1.5MM VALK 4,0 m PO-05000DN9 40 m PO-05 valkoinen 2,7/3,5 mm ~1,m² PO-2.5MM KELT 3,5 m PO-06000DN4 40 m PO-06 keltainen 3,2/4,0 mm ~2,m² PO-2.5MM VALK 3,5 m PO-06000DN9 40 m PO-06 valkoinen 3,2/4,0 mm ~2,m² PO-4.0MM KELT 3,5 m PO-07000DN4 30 m PO-07 keltainen 3,8/4,7 mm ~4,0 mm² PO-4.0MM VALK 3,5 m PO-07000DN9 30 m PO-07 valkoinen 3,8/4,7 mm ~4,0 mm² PO-08000SN4 3,0 m PO-08000DN4 30 m PO-08 keltainen 4,6/5,5 mm ~6,0 mm² PO-08000SN9 3,0 m PO-08000DN9 30 m PO-08 valkoinen 4,6/5,5 mm ~6,0 mm² Saatavana myös muita värejä pyynnöstä.

5 Halogeenivapaat POZ-profiilit Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus Halkaisija Koko pikkurulla pikkurulla KN-laatikko KN-laatikko min/max POZ-0.25MM KELT 6,0 m POZ-01000KN4 2 POZ-01 keltainen 1,3/1,8 mm ~0,25 mm² POZ-0.25MM VALK 6,0 m POZ-01000KN9 2 POZ-01 valkoinen 1,3/1,8 mm ~0,25 mm² POZ-0.5MM KELT 5,0 m POZ-02000KN4 2 POZ-02 keltainen 1,7/2,2 mm ~0,m² POZ-0.5MM VALK 5,0 m POZ-02000KN9 2 POZ-02 valkoinen 1,7/2,2 mm ~0,m² POZ-0.75MM KELT 4,5 m POZ-03000KN4 2 POZ-03 keltainen 2,0/2,5 mm ~0,75 mm² POZ-0.75MM VALK 4,5 m POZ-03000KN9 2 POZ-03 valkoinen 2,0/2,5 mm ~0,75 mm² POZ-1.0MM KELT 4,5 m POZ-04000KN4 200 m POZ-04 keltainen 2,2/2,8 mm ~1,00 mm² POZ-1.0MM VALK 4,5 m POZ-04000KN9 200 m POZ-04 valkoinen 2,2/2,8 mm ~1,00 mm² POZ-1.5MM KELT 4,0 m POZ-05000KN4 200 m POZ-05 keltainen 2,7/3,5 mm ~1,m² POZ-1.5MM VALK 4,0 m POZ-05000KN9 200 m POZ-05 valkoinen 2,7/3,5 mm ~1,m² POZ-2.5MM KELT 3,5 m POZ-06000KN4 200 m POZ-06 keltainen 3,2/4,0 mm ~2,5 mm² POZ-2.5MM VALK 3,5 m POZ-06000KN9 200 m POZ-06 valkoinen 3,2/4,0 mm ~2,5 mm² POZ-4.0MM KELT 3,5 m POZ-07000KN4 100 m POZ-07 keltainen 3,8/4,7 mm ~4,0 mm² POZ-4.0MM VALK 3,5 m POZ-07000KN9 100 m POZ-07 valkoinen 3,8/4,7 mm ~4,0 mm² POZ-08000SN4 3,0 m POZ-08000KN4 100 m POZ-08 keltainen 4,6/5,5 mm ~6,0 mm² POZ-08000SN9 3,0 m POZ-08000KN9 100 m POZ-08 valkoinen 4,6/5,5 mm ~6,0 mm²

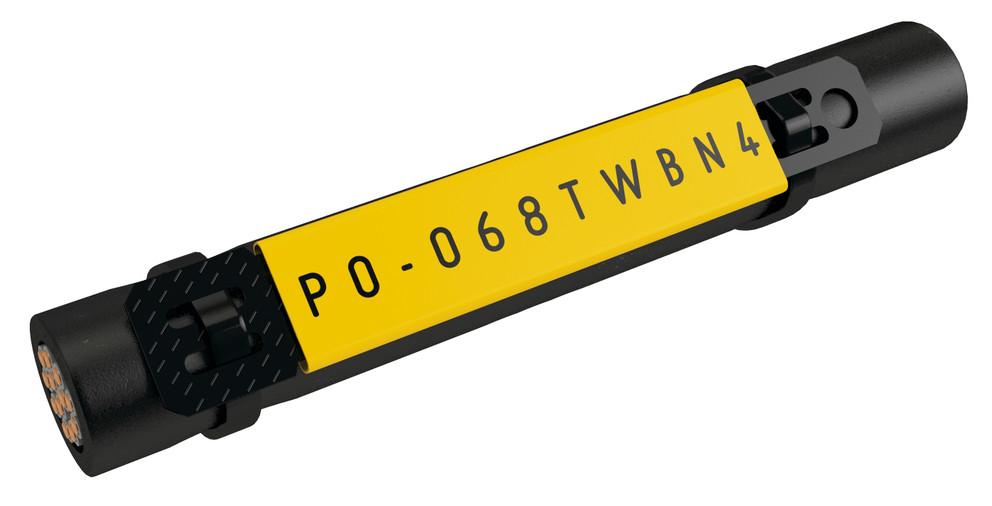

6 Kaapelimerkit PO-06Q10 rei'itetty pikkurullassa PO-068TW profiili PKH- tai POH-pidikkeeseen Rei'itetty PO-profiili Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus pikkurulla pikkurulla PO-06Q10SN4 3,5 m PO-06Q10DN4 40 m PO-06Q10 rei'itetty profiili keltainen PO-06Q10SN9 3,5 m PO-06Q10DN9 40 m PO-06Q10 rei'itetty profiili valkoinen - - PO-068Q10DN4 25 m PO-068Q10 rei'itetty profiili keltainen - - PO-068Q10DN9 25 m PO-068Q10 rei'itetty profiili valkoinen PO-068TWSN4 4,5 m PO-068TWDN4 25 m PO-068TW profiili PKH/POH-pidikkeeseen keltainen PO-068TWSN9 4,5 m PO-068TWDN9 25 m PO-068TW profiili PKH/POH-pidikkeeseen valkoinen PKZ20Q10DN4 20 m Halogeenivapaa rei'itetty PKZ-profiili keltainen PKZ20Q10DN9 20 m Halogeenivapaa rei'itetty PKZ-profiili valkoinen PKZ20DN4 20 m Halogeenivapaa PKZ-profiili POH/PKH-pidikkeeseen keltainen PKZ20DN9 20 m Halogeenivapaa PKZ-profiili POH/PKH-pidikkeeseen valkoinen Tarvikkeet Tilausnumero Kuvaus Pakkaus PKH70 PKH-pidike 70 mm 100 kpl/pussi PKH070 POL PKH-pidike 70 mm Polyamidi 6.6 (halogeenivapaa) 100 kpl/pussi PKH110 PKH-pidike 110 mm 100 kpl/pussi PKH110 POL PKH-pidike 110 mm Polyamidi 6.6 (halogeenivapaa) 100 kpl/pussi POH07060 POH-pidike 60 mm 100 kpl/pussi POH12082 POH-pidike 82 mm 100 kpl/pussi POH18110 POH-pidike 110 mm 100 kpl/pussi

7 Pyöreät kutistesukat PHZ Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus BN-rulla BN-rulla MN-laatikko MN-laatikko PHZ20016BN4 100 m - - Kutistesukka 1,6/0,8 mm keltainen PHZ20016BN9 100 m - - Kutistesukka 1,6/0,8 mm valkoinen PHZ20024BN4 100 m - - Kutistesukka 2,4/1,2 mm keltainen PHZ20024BN9 100 m - - Kutistesukka 2,4/1,2 mm valkoinen PHZ20032BN4 100 m PHZ20032MN4 15 m Kutistesukka 3,2/1,6 mm keltainen PHZ20032BN9 100 m PHZ20032MN9 15 m Kutistesukka 3,2/1,6 mm valkoinen PHZ20048BN4 100 m PHZ20048MN4 12 m Kutistesukka 4,8/2,4 mm keltainen PHZ20048BN9 100 m PHZ20048MN9 12 m Kutistesukka 4,8/2,4 mm valkoinen PHZ20064BN4 75 m PHZ20064MN4 12 m Kutistesukka 6,4/3,2 mm keltainen PHZ20064BN9 75 m PHZ20064MN9 12 m Kutistesukka 6,4/3,2 mm valkoinen

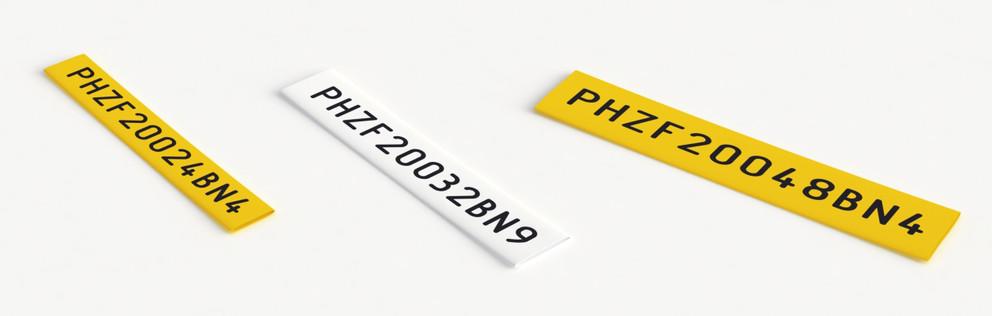

8 Litteät kutistesukat PHZF Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus BN-rulla BN-rulla PHZF20024BN4 100 m PHZF20024DN4 25 m Kutistesukka 2,4/1,2 mm keltainen PHZF20024BN9 100 m PHZF20024DN9 25 m Kutistesukka 2,4/1,2 mm valkoinen PHZF20032BN4 100 m PHZF20032DN4 25 m Kutistesukka 3,2/1,6 mm keltainen PHZF20032BN9 100 m PHZF20032DN9 25 m Kutistesukka 3,2/1,6 mm valkoinen PHZF20048BN4 100 m PHZF20048DN4 25 m Kutistesukka 4,8/2,4 mm keltainen PHZF20048BN9 100 m PHZF20048DN9 25 m Kutistesukka 4,8/2,4 mm valkoinen PHZF20064BN4 100 m PHZF20064DN4 25 m Kutistesukka 6,4/3,2 mm keltainen PHZF20064BN9 100 m PHZF20064DN9 25 m Kutistesukka 6,4/3,2 mm valkoinen

9 Komponenttimerkinnät PP+ PP-profiilia PP-profiilia PP-profiilia PP-profiilia PTC-pidikkeessä PT+ -pidikkeessä PM-20 -pidikkeessä PTM10-pidikkeessä Tilausnumero PakkausTilausnumero Pakkaus Kuvaus SN-rulla SN-rulla PP+04600SN4 17 m PP+04600DN4 PP-merkintäprofiili keltainen PT+:lle, PTC:lle, PTM:lle ja PM10:lle PP+04600SN9 17 m PP+04600DN9 PP-merkintäprofiili valkoinen PT+:lle, PTC:lle, PTM:lle ja PM10:lle Korkeus 4,6 mm 4,6 mm PP+06300SN4 17 m PP+06300DN4 PP-merkintäprofiili keltainen 6,3 mm Phoenixin riviliittimille (UT2.5, UTTB2.5, ST4, DT2.5, QTC, DTI2.5) PP-merkintäprofiili valkoinen 6,3 mm Phoenixin riviliittimille (UT2.5, UTTB2.5, ST4, DT2.5, QTC, DTI2.5) PP+06300SN9 17 m PP+06300DN9 PP+09000SN4 17 m PP+09000SN9 17 m PP+09000DN4 PP+09000DN9 PP-merkintäprofiili keltainen PM:lle PP-merkintäprofiili valkoinen PM:lle 9,0 mm 9,0 mm PP+10000SN4 17 m PP+10000SN9 17 m PP+10000DN4 PP+10000DN9 PP-merkintäprofiili keltainen Entrelecin riviliittimille PP-merkintäprofiili valkoinen Entrelecin riviliittimille 10,2 mm 10,2 mm PP+11000SN4 17 m PP+11000SN9 17 m PP+11000DN4 PP+11000DN9 PP-merkintäprofiili keltainen Wagon riviliittimille PP-merkintäprofiili valkoinen Wagon riviliittimille 11,0 mm 11,0 mm Komponenttimerkinnät PPA+ PPA-komponenttimerkintäprofiili Tilausnumero Pakkaus SN-rulla SN-rulla PPA+09000SN4 10 m PPA+09000SN9 10 m PPA-profiili rullassa Tilausnumero Pakkaus Kuvaus PPA+09000DN4 25 m Komponenttimerkintäprofiili tarraliimalla keltainen PPA+09000DN9 25 m Komponenttimerkintäprofiili tarraliimalla valkoinen Korkeus 9,0 mm 9,0 mm

10 Teipit T800-PL Tilausnumero Kuvaus Pakkaus T800-PL060CN4 T800/T1000 teippi 6 mm keltainen 30 m/kasetti T800-PL060CN8 T800/T1000 teippi 6 mm hopea 27 m/kasetti T800-PL060CN9 T800/T1000 teippi 6 mm valkoinen 30 m/kasetti T800-PL090CN4 T800/T1000 teippi 9 mm keltainen 30 m/kasetti T800-PL090CN8 T800/T1000 teippi 9 mm hopea 27 m/kasetti T800-PL090CN9 T800/T1000 teippi 9 mm valkoinen 30 m/kasetti T800-PL120CN4 T800/T1000 teippi 12 mm keltainen 30 m/kasetti T800-PL120CN8 T800/T1000 teippi 12 mm hopea 27 m/kasetti T800-PL120CN9 T800/T1000 teippi 12 mm valkoinen 30 m/kasetti T800-PLL33CN9 T800/T1000 kietaisuteippi 33 mm valkoinen 8 m/kasetti Ohjeet Ohjeet Pikaohje T1000 pdf Lataa Manuaali T1000 pdf Lataa Manuaali WinSign-T1000 pdf Lataa Pikaohje T800 pdf Lataa Manuaali T800 pdf Lataa
