Partex T800-ProMark lämpötulostin

Transkriptio

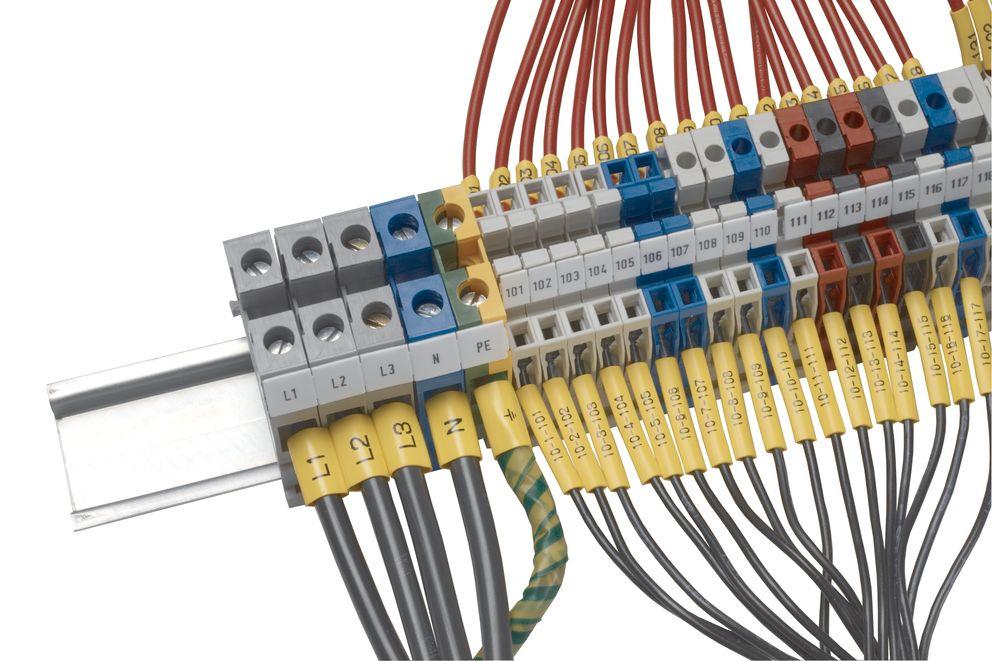

1 Kaapeli & Liitäntätekniikka Tarvikkeet Merkintätarvikkeet Tulostimet Partex T800-ProMark lämpötulostin Helppo kuljettaa mukana USB 2.0- yhteys, tulostus suoraan tietokoneelta Tulostaa johdin-, kaapeli- ja komponenttimerkinnät Yleistä ProMark T800 on suositun MK9-USB lämpötulostimen seuraaja lisättynä uusilla ominaisuuksilla. T800 on täydellinen ratkaisu asentajille ja keskusvalmistajille. Taustavalaistu näyttö ja QWERTY- näppäimistö tekevät merkkien syöttämisestä helppoa ja nopeaa. Tulostimen mukana toimitetaan myös uusi WinSign-ohjelma, jolla tulostaminen onnistuu suoraan tietokoneelta. Merkit saa kopioitua WinSign-ohjelmaan suoraan Excelistä.Tämä mahdollistaa myös logojen sekä symboolien tulostamisen. Ominaisuuksia - Nopeampi tulostus, 40 mm/s - Korkealaatuinen lämpötulostin - Menu Partexin profiilityypeillä - USB-yhteys - WinSign T-800 -ohjelma sisältyy toimitukseen - Uusi tarvikkeita asiakaspalvelu@oem.fi, PUH, , FAX / 10

2 Tekniset tiedot Tulostusmateriaalit T800-ProMark tulostaa: # PO/POZ -profiileita Ø1,3-5,5 mm (0,5-6,0 mm²) # PHZ/PHZF halogeenivapaita kutistesukkia Ø2,4-6,4 mm # PP -merkintäprofiilia 4,6 ja 9,0 mm PT+, PTC ja PM pidikkeisiin # PP -merkintäprofiilia 6,3, 10,0 ja 11,0 mm Wagon, Phoenixin ja Entrelecin riviliittimiin # PPA -komponenttimerkintäprofiili tarraliimalla 9 mm # PO-068 -profiilia PKH ja POH pidikkeisiin # PO-068Q10 ja PO-06Q10 rei'itettyä profiilia # T800-PLL-kietaisuteippiä # T800-PL-teippiä 6,9 ja 12 mm Tekniset tiedot Resoluutio Tulostusnopeus Tekstin korkeus Rivejä Tiedonsiirto Käyttöjännite Teho Hyväksynnät 300 dpi 18,5 mm/s high speed mode 25 mm/s 40 mm/s low speed mode 1,3, 2, 3, 4 ja 6 mm 1-3 riviä USB 2.0 -yhteys AC-adapteri 100~240 V (50-60 Hz) 13 W Mitat (LxPxK) 250x300x85mm Paino 2 kg Käyttölämpötila +15 C...+32,5 C (Profiililämmittimellä +5 C ->) Varastointilämpötila 5 C C Paras tulostuslaatu saavutetaan kun profiilin lämpötila ei ole alle +20 C asiakaspalvelu@oem.fi, PUH, , FAX / 10

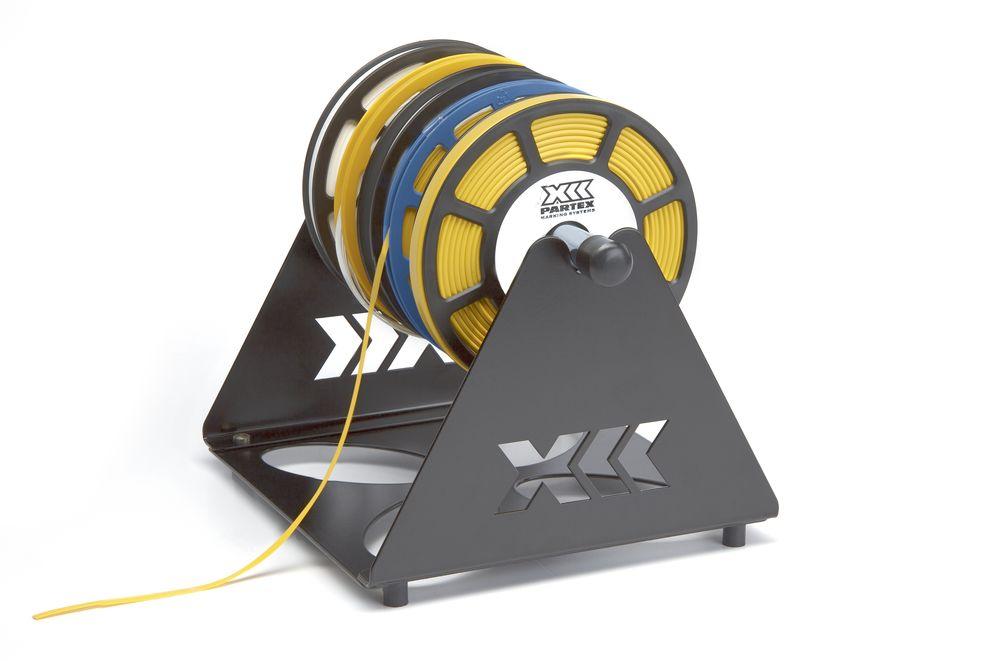

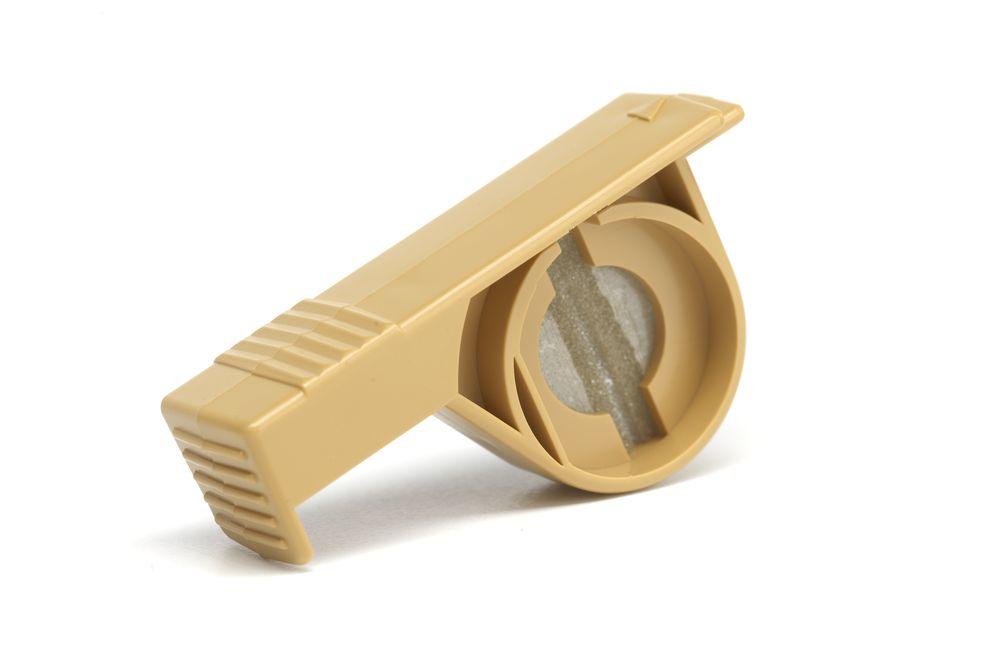

3 Tilausnumerot T800 Tilausnumero Kuvaus T800-PROMARK T800-ProMark lämpötulostin, värinauha musta 40 m, ohjurikasetti PO-profiileille, USB-kaapeli, WinSign 6.0, pehmeä kantolaukku, PO-068TWSN4, PO-05000SN4, MKRS3-profiiliteline T800-RB-BLACK Värinauha musta (100 m) T800-RB-WHITE Värinauha valkoinen (85 m) T800-CU Leikkauskärjet T800-TA Ohjurikasetti PO-profiileille T800-TA-CLEAN Pudistussetti PO-profiileille T800-PA Ohjurikasetti nauhaprofiileille T800-PA-CLEAN Puhdistussetti nauhaprofiileille T800-TW Profiililämmitin T800-TW-CLEAN Puhdistussetti profiililämmittimeen T800-AF Profiilin syötin T800-HC Alumiinilaukku T800 tulostimelle MK-RS3 Rullateline DN-rullille T800-RB-BLACK T800-CU T800-TA-CLEAN T800-PA-CLEAN MK-RS3 PUH, , FAX / 10

4 PUH, , FAX / 10

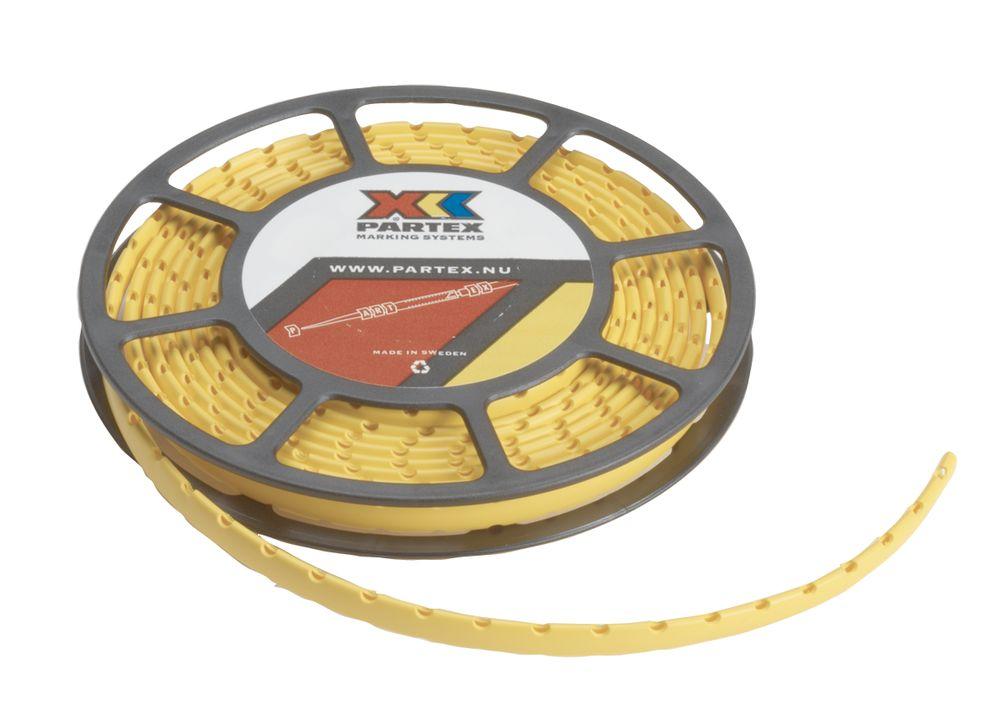

5 Tilausnumerot tarvikkeet PO/POZ-profiilit johtimille PO-profiili pikkurulla PO-profiili DN-rulla Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus Halkaisija Koko pikkurulla pikkurulla DN-rulla DN-rulla min/max PO-0.25MM KELT 6,0 m - - PO-01 keltainen 1,3/1,8 mm ~0,25 mm² PO-0.25MM VALK 6,0 m - - PO-01 valkoinen 1,3/1,8 mm ~0,25 mm² PO-0.5MM KELT 5,0 m PO-02000DN4 60 m PO-02 keltainen 1,7/2,2 mm ~0,50 mm² PO-0.5MM VALK 5,0 m PO-02000DN9 60 m PO-02 valkoinen 1,7/2,2 mm ~0,50 mm² PO-0.75MM KELT 4,5 m PO-03000DN4 60 m PO-03 keltainen 2,0/2,5 mm ~0,75 mm² PO-0.75MM VALK 4,5 m PO-03000DN9 60 m PO-03 valkoinen 2,0/2,5 mm ~0,75 mm² PO-1.0MM KELT 4,5 m PO-04000DN4 50 m PO-04 keltainen 2,2/2,8 mm ~1,00 mm² PO-1.0MM VALK 4,5 m PO-04000DN9 50 m PO-04 valkoinen 2,2/2,8 mm ~1,00 mm² PO-1.5MM KELT 4,0 m PO-05000DN4 40 m PO-05 keltainen 2,7/3,5 mm ~1,50 mm² PO-1.5MM VALK 4,0 m PO-05000DN9 40 m PO-05 valkoinen 2,7/3,5 mm ~1,50 mm² PO-2.5MM KELT 3,5 m PO-06000DN4 40 m PO-06 keltainen 3,2/4,0 mm ~2,50 mm² PO-2.5MM VALK 3,5 m PO-06000DN9 40 m PO-06 valkoinen 3,2/4,0 mm ~2,50 mm² PO-4.0MM KELT 3,5 m PO-07000DN4 30 m PO-07 keltainen 3,8/4,7 mm ~4,0 mm² PO-4.0MM VALK 3,5 m PO-07000DN9 30 m PO-07 valkoinen 3,8/4,7 mm ~4,0 mm² PO-08000SN4 3,0 m PO-08000DN4 30 m PO-08 keltainen 4,6/5,5 mm ~6,0 mm² PO-08000SN9 3,0 m PO-08000DN9 30 m PO-08 valkoinen 4,6/5,5 mm ~6,0 mm² Saatavana myös muita värejä pyynnöstä. asiakaspalvelu@oem.fi, PUH, , FAX / 10

6 Halogeenivapaat POZ-profiilit Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus Halkaisija Koko pikkurulla pikkurulla KN-laatikko KN-laatikko min/max POZ-0.25MM KELT 6,0 m POZ-01000KN4 250 m POZ-01 keltainen 1,3/1,8 mm ~0,25 mm² POZ-0.25MM VALK 6,0 m POZ-01000KN9 250 m POZ-01 valkoinen 1,3/1,8 mm ~0,25 mm² POZ-0.5MM KELT 5,0 m POZ-02000KN4 250 m POZ-02 keltainen 1,7/2,2 mm ~0,50 mm² POZ-0.5MM VALK 5,0 m POZ-02000KN9 250 m POZ-02 valkoinen 1,7/2,2 mm ~0,50 mm² POZ-0.75MM KELT 4,5 m POZ-03000KN4 250 m POZ-03 keltainen 2,0/2,5 mm ~0,75 mm² POZ-0.75MM VALK 4,5 m POZ-03000KN9 250 m POZ-03 valkoinen 2,0/2,5 mm ~0,75 mm² POZ-1.0MM KELT 4,5 m POZ-04000KN4 200 m POZ-04 keltainen 2,2/2,8 mm ~1,00 mm² POZ-1.0MM VALK 4,5 m POZ-04000KN9 200 m POZ-04 valkoinen 2,2/2,8 mm ~1,00 mm² POZ-1.5MM KELT 4,0 m POZ-05000KN4 200 m POZ-05 keltainen 2,7/3,5 mm ~1,50 mm² POZ-1.5MM VALK 4,0 m POZ-05000KN9 200 m POZ-05 valkoinen 2,7/3,5 mm ~1,50 mm² POZ-2.5MM KELT 3,5 m POZ-06000KN4 200 m POZ-06 keltainen 3,2/4,0 mm ~2,5 mm² POZ-2.5MM VALK 3,5 m POZ-06000KN9 200 m POZ-06 valkoinen 3,2/4,0 mm ~2,5 mm² POZ-4.0MM KELT 3,5 m POZ-07000KN4 100 m POZ-07 keltainen 3,8/4,7 mm ~4,0 mm² POZ-4.0MM VALK 3,5 m POZ-07000KN9 100 m POZ-07 valkoinen 3,8/4,7 mm ~4,0 mm² POZ-08000SN4 3,0 m POZ-08000KN4 100 m POZ-08 keltainen 4,6/5,5 mm ~6,0 mm² POZ-08000SN9 3,0 m POZ-08000KN9 100 m POZ-08 valkoinen 4,6/5,5 mm ~6,0 mm² Kaapelimerkit PO-06Q10 rei'itetty pikkurullassa PO-068TW profiili PKH- tai POH-pidikkeeseen Rei'itetty PO-profiili Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus pikkurulla pikkurulla DN-rulla DN-rulla PO-06Q10SN4 3,5 m PO-06Q10DN4 40 m PO-06Q10 rei'itetty profiili keltainen PO-06Q10SN9 3,5 m PO-06Q10DN9 40 m PO-06Q10 rei'itetty profiili valkoinen - - PO-068Q10DN4 25 m PO-068Q10 rei'itetty profiili keltainen - - PO-068Q10DN9 25 m PO-068Q10 rei'itetty profiili valkoinen PO-068TWSN4 4,5 m PO-068TWDN4 25 m PO-068TW profiili PKH/POH-pidikkeeseen keltainen PO-068TWSN9 4,5 m PO-068TWDN9 25 m PO-068TW profiili PKH/POH-pidikkeeseen valkoinen PKZ20Q10DN4 20 m Halogeenivapaa rei'itetty PKZ-profiili keltainen PKZ20Q10DN9 20 m Halogeenivapaa rei'itetty PKZ-profiili valkoinen PKZ20DN4 20 m Halogeenivapaa PKZ-profiili POH/PKH-pidikkeeseen keltainen PKZ20DN9 20 m Halogeenivapaa PKZ-profiili POH/PKH-pidikkeeseen valkoinen asiakaspalvelu@oem.fi, PUH, , FAX / 10

7 Tarvikkeet Tilausnumero Kuvaus Pakkaus PKH70 PKH-pidike 70 mm 100 kpl/pussi PKH070 POL PKH-pidike 70 mm Polyamidi 6.6 (halogeenivapaa) 100 kpl/pussi PKH110 PKH-pidike 110 mm 100 kpl/pussi PKH110 POL PKH-pidike 110 mm Polyamidi 6.6 (halogeenivapaa) 100 kpl/pussi POH07060 POH-pidike 60 mm 100 kpl/pussi POH12082 POH-pidike 82 mm 100 kpl/pussi POH18110 POH-pidike 110 mm 100 kpl/pussi Pyöreät kutistesukat PHZ Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus BN-rulla BN-rulla MN-laatikko MN-laatikko PHZ20016BN4 100 m - - Kutistesukka 1,6/0,8 mm keltainen PHZ20016BN9 100 m - - Kutistesukka 1,6/0,8 mm valkoinen PHZ20024BN4 100 m - - Kutistesukka 2,4/1,2 mm keltainen PHZ20024BN9 100 m - - Kutistesukka 2,4/1,2 mm valkoinen PHZ20032BN4 100 m PHZ20032MN4 15 m Kutistesukka 3,2/1,6 mm keltainen PHZ20032BN9 100 m PHZ20032MN9 15 m Kutistesukka 3,2/1,6 mm valkoinen PHZ20048BN4 100 m PHZ20048MN4 12 m Kutistesukka 4,8/2,4 mm keltainen PHZ20048BN9 100 m PHZ20048MN9 12 m Kutistesukka 4,8/2,4 mm valkoinen PHZ20064BN4 75 m PHZ20064MN4 12 m Kutistesukka 6,4/3,2 mm keltainen PHZ20064BN9 75 m PHZ20064MN9 12 m Kutistesukka 6,4/3,2 mm valkoinen asiakaspalvelu@oem.fi, PUH, , FAX / 10

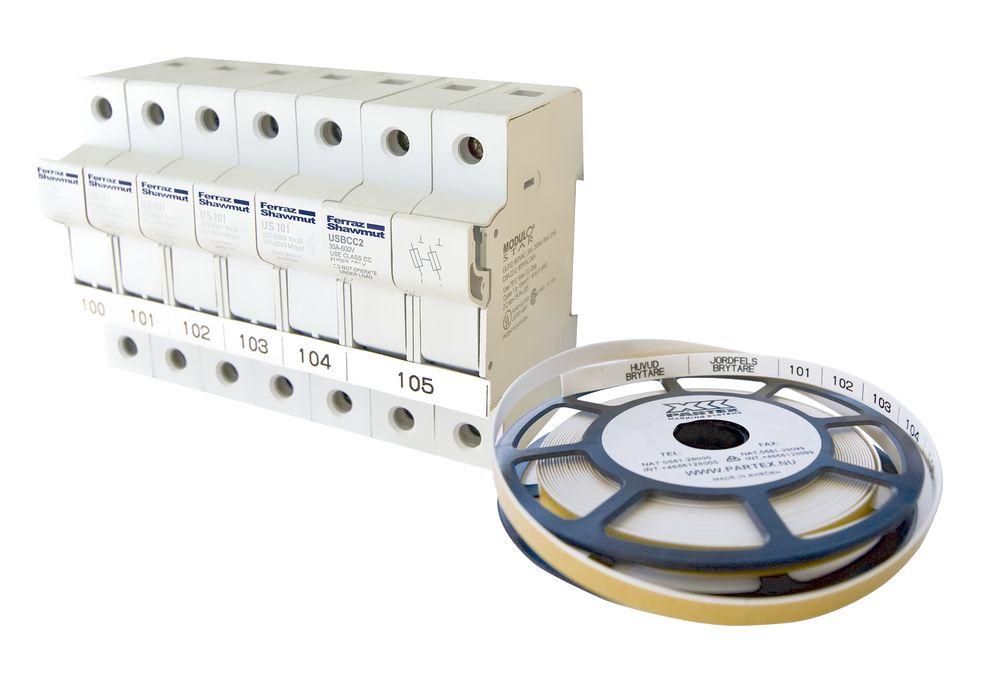

8 Litteät kutistesukat PHZF Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus BN-rulla BN-rulla DN-rulla DN-rulla PHZF20024BN4 100 m PHZF20024DN4 25 m Kutistesukka 2,4/1,2 mm keltainen PHZF20024BN9 100 m PHZF20024DN9 25 m Kutistesukka 2,4/1,2 mm valkoinen PHZF20032BN4 100 m PHZF20032DN4 25 m Kutistesukka 3,2/1,6 mm keltainen PHZF20032BN9 100 m PHZF20032DN9 25 m Kutistesukka 3,2/1,6 mm valkoinen PHZF20048BN4 100 m PHZF20048DN4 25 m Kutistesukka 4,8/2,4 mm keltainen PHZF20048BN9 100 m PHZF20048DN9 25 m Kutistesukka 4,8/2,4 mm valkoinen PHZF20064BN4 100 m PHZF20064DN4 25 m Kutistesukka 6,4/3,2 mm keltainen PHZF20064BN9 100 m PHZF20064DN9 25 m Kutistesukka 6,4/3,2 mm valkoinen Komponenttimerkinnät PP+ PP-profiilia PTC-pidikkeessä PP-profiilia PT+ -pidikkeessä PP-profiilia PM-20 -pidikkeessä PP-profiilia PTM10-pidikkeessä Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus SN-rulla SN-rulla DN-rulla DN-rulla PP+04600SN4 17 m PP+04600DN4 50 m PP-merkintäprofiili keltainen PT+:lle, PTC:lle, PTM:lle ja PM10:lle PP+04600SN9 17 m PP+04600DN9 50 m PP-merkintäprofiili valkoinen PT+:lle, PTC:lle, PTM:lle ja PM10:lle PP+06300SN4 17 m PP+06300DN4 50 m PP-merkintäprofiili keltainen Phoenixin riviliittimille (UT2.5, UTTB2.5, ST4, DT2.5, QTC, DTI2.5) PP+06300SN9 17 m PP+06300DN9 50 m PP-merkintäprofiili valkoinen Phoenixin riviliittimille (UT2.5, UTTB2.5, ST4, DT2.5, QTC, DTI2.5) Korkeus 4,6 mm 4,6 mm 6,3 mm 6,3 mm PP+09000SN4 17 m PP+09000DN4 50 m PP-merkintäprofiili keltainen PM:lle 9,0 mm PP+09000SN9 17 m PP+09000DN9 50 m PP-merkintäprofiili valkoinen PM:lle 9,0 mm PP+10000SN4 17 m PP+10000DN4 50 m PP-merkintäprofiili keltainen Entrelecin riviliittimille 10,2 mm PP+10000SN9 17 m PP+10000DN9 50 m PP-merkintäprofiili valkoinen Entrelecin riviliittimille 10,2 mm PP+11000SN4 17 m PP+11000DN4 50 m PP-merkintäprofiili keltainen Wagon riviliittimille 11,0 mm PP+11000SN9 17 m PP+11000DN9 50 m PP-merkintäprofiili valkoinen Wagon riviliittimille 11,0 mm asiakaspalvelu@oem.fi, PUH, , FAX / 10

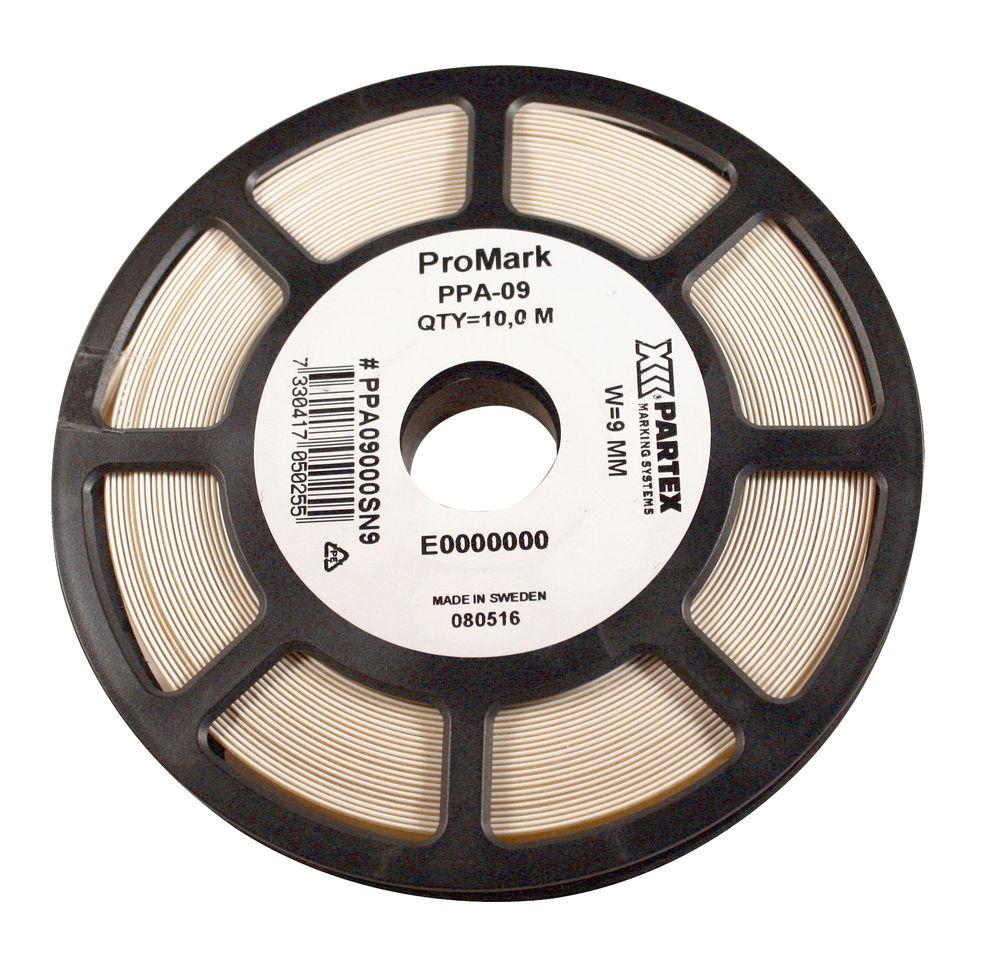

9 Komponenttimerkinnät PPA+ PPA-komponenttimerkintäprofiili PPA-profiili rullassa Tilausnumero Pakkaus Tilausnumero Pakkaus Kuvaus Korkeus SN-rulla SN-rulla DN-rulla DN-rulla PPA+09000SN4 10 m PPA+09000DN4 25 m Komponenttimerkintäprofiili tarraliimalla keltainen 9,0 mm PPA+09000SN9 10 m PPA+09000DN9 25 m Komponenttimerkintäprofiili tarraliimalla valkoinen 9,0 mm Teipit T800-PL Tilausnumero Kuvaus Pakkaus T800-PL060CN4 T800 teippi 6 mm keltainen 30 m/kasetti T800-PL060CN8 T800 teippi 6 mm hopea 27 m/kasetti T800-PL060CN9 T800 teippi 6 mm valkoinen 30 m/kasetti T800-PL090CN4 T800 teippi 9 mm keltainen 30 m/kasetti T800-PL090CN8 T800 teippi 9 mm hopea 27 m/kasetti T800-PL090CN9 T800 teippi 9 mm valkoinen 30 m/kasetti T800-PL120CN4 T800 teippi 12 mm keltainen 30 m/kasetti T800-PL120CN8 T800 teippi 12 mm hopea 27 m/kasetti T800-PL120CN9 T800 teippi 12 mm valkoinen 30 m/kasetti T800-PLL33CN9 T800 kietaisuteippi 33 mm valkoinen 8 m/kasetti asiakaspalvelu@oem.fi, PUH, , FAX / 10

10 Ohjeet Ohjeet Pikaohje pdf Lataa Manuaali pdf Lataa PUH, , FAX / 10
