1 HELSINGIN KAUPUNKIPYÖRÄ / KAUPUNKIPYÖRÄASEMAT KAUPUNKIPYÖRÄJÄRJESTELMÄN HANKEKUVAUS, KAUPUNKIKUVANEUVOTTELUKUNTA ) KOKONAISIDEA Tämä hankekuvaus on laadittu Helsingin kaupunkipyöräjärjestelmän kaupunkiympäristöön sijoitettavien laitteiden ja varusteiden mallihyväksyntähakemuksen liitteeksi. Hankekuvaus noudattaa pääosiltaan kaupunkipyöräjärjestelmän toimittajan tarjousta. Tarjous liitteineen on laadittu Helsingin kaupungin liikennelaitoksen hankintaan Kaupunkipyöräjärjestelmän ja palvelun hankinta, pvm Tarjouspyynnössä ja tarjouksessa liitteineen on määritelty palvelun sisältö sekä laitteita ja varusteita koskevat vaatimukset. Helsingin kaupungin liikennelaitos ja toimittaja ovat solmineet tätä koskevan sopimuksen Kaupunkipyöräjärjestelmän tarkoituksena on parantaa liikennejärjestelmän toimivuutta ja täydentää joukkoliikennepalveluja niin, että helsinkiläisten säännöllisesti tekemissä joukkoliikennematkoissa kaupunkipyörä voi jatkossa olla osa joukkoliikenteen matkaketjua. Kaupunkipyöräjärjestelmä toteutetaan vaiheittain niin, että ensimmäisessä vaiheessa palvelu kattaa 50 kaupunkipyöräasemaa (500 pyörää) kantakaupungissa. Täydessä laajuudessa järjestelmä tulee kattamaan laajemman alueen Kumpulan korkeudelle asti sisältäen 150 kaupunkipyöräasemaa (1500 pyörää). Järjestelmän tulee olla täydessä laajuudessa viimeistään vuonna 2018, mutta mahdollisuuksien mukaan nopeammin. Kaupunkipyöräasemien sijainnit on määritelty Helsingin kaupunkisuunnitteluviraston LSP-aineistossa, pvm Helsingin kaupunkipyöräjärjestelmässä mainosrahoitus kattaa kaupunkipyörien kustannuksia merkittäviltä osin. Mainosrahoitusta haetaan pitkäaikaisilta sponsorointikumppaneilta ja mainostajilta, jotka saavat näkyvyyttä pyörissä, pyöräasemissa, info- ja ulkomainoslaitteessa, palveluajoneuvoissa ja erikseen sovittavalla tavalla mobiili- ja verkkopalvelussa. Info- ja ulkomainoslaitteen mainostaululla esitetään reaaliaikaista kaupunkipyöräinfoa, ohjeita sekä mainoksia, jotka sisältävät liikkuvaa kuvaa. 2) JÄRJESTELMÄN OSAT Kaupunkipyöräjärjestelmään kuuluvat seuraavat osat (esitetty pääpiirustuksissa): A) Polkupyörä (SMOOVE) B) Polkupyörän teline ja sen asennusalusta (SMOOVE) B1 Kohtisuora asennus, B2 Vino asennus, B3 Molemmin puolinen asennus C) Infopyloni (SMOOVE) Sijoitetaan telineiden päähän siten, että pylonin voimanlähteenä toimiva aurinkopaneeli saa mahdollisimman paljon suoraa auringonvaloa. Tapauskohtaisesti maahan asentamiseen tai auringonvalon saantiin liittyen infopyloni voidaan asentaa muualle kuin telakan päihin sen välittömään läheisyyteen. D) Maksupääte (SMOOVE & PEON) Sijoitetaan telineiden keskelle. E) Info- / Ulkomainoslaite (CLEAR CHANNEL) E1 Mainospinta yhteen suuntaan, E2 Mainospinta kahteen suuntaan Sijoitetaan telineiden välittömään läheisyyteen. Tapauskohtaisesti mainoslaite voi sijaita erillään Kaupunkipyöräasemasta, kunhan aseman ja mainoslaitteen etäisyys on pieni ja nämä näyttäytyvät selkeästi yhtenä kokonaisuutena. 3) KAUPUNKIPYÖRÄASEMA, ERI VARIAATIOT Kaupunkipyöräasemaan kuuluvat aina Polkupyörät (A) sekä Polkupyöräteline (B). Lisäksi niihin liittyy aina joko Infopyloni (C) tai Maksupääte (D). Erikseen määritellyissä sijoituspaikoista edellä mainittuihin liittyy Ulkomainoslaite (E). Eri variaatiot syntyvät siis periaatteella: n x A + m x B + C / D (+ E) Voimassa olevan Liikennesuunnittelupäällikön päätöksen (LSP ) liitteenä olevan sijoituskarttaliitteen mukaan pisimmät asemat olisivat Porthanian ja Ruoholahden metroaseman Kaupunkipyöräasemat, joiden pituudeksi on määritetty 22.0 m. Lyhin Kaupunkipyöräasema tulisi Kauppatorille, jossa aseman pituudeksi on määritetty 7.0 m. 4) VÄRIT JA TEIPPAUKSET Kaupunkipyöräjärjestelmän yleisilme on määritelty Tiina Koivusalon laatimassa Pyöräilypalveluiden brändäys Helsingissä julkaisussa (HKL 2013:1). Koivusalo ja HKL ovat tarkentaneet Kaupunkipyörän piktorammi liitteessä kaupunkipyörän väreiksi keltainen (RAL 1003 Signal Yellow) ja tumman harmaa (RAL 7021, Black Grey). Kaupunkipyöräjärjestelmän eri osien pääväreiksi on määritelty edellä mainitut keltaisen ja tumman harmaan sävyt. Näiden lisäksi pyörätelineiden alustat ovat rosterin sävyiset. Kaupunkipyöräjärjestelmän osiin sijoitetaan teippauksia (esitetty pääpiirustuksissa).

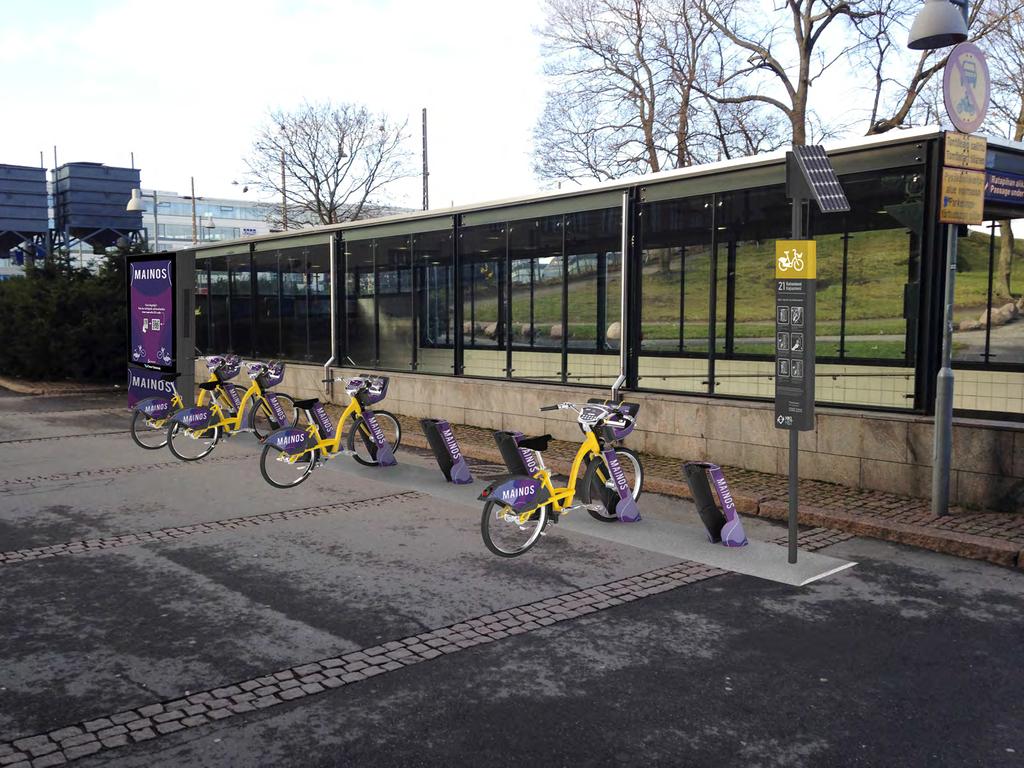

2 HELSINGIN KAUPUNKIPYÖRÄASEMA / KAUPUNKIPYÖRÄASEMAVARIAATIOT POLKUPYÖRÄTELINE JA ASENNUSALUSTA, KOHTISUORA ASENNUS INFOPYLONI POLKUPYÖRÄTELINE JA ASENNUSALUSTA, VINO ASENNUS POLKUPYÖRÄTELINE JA ASENNUSALUSTA, MOLEMMIN PUOLINEN ASENNUS MAKSUPÄÄTE INFO- JA ULKOMAINOSLAITE, MAINOSPINTA YHTEEN SUUNTAAN INFO- JA ULKOMAINOSLAITE, MAINOSPINTA YHTEEN SUUNTAAN ESIMERKKIKOKOONPANO 1: INFOPYLONI, TELINEET 24:LLE PYÖRÄLLE SEKÄ INFO- JA ULKOMAINOSLAITE - sijoitus esim. kevyen liikenteen väylän varteen ESIMERKKIKOKOONPANO 2: INFOPYLONI JA TELINEET 16:LLE PYÖRÄLLE - sijoitus esim. kadunvarsipysäköinnin paikalle ajoväylän varteen ESIMERKKIKOKOONPANO 3: MAKSUPÄÄTE, TELINEET 32:LLE PYÖRÄLLE SEKÄ INFO- JA ULKOMAINOSLAITE - sijoitus esim. aukiolle ESIMERKKIKOKOONPANO 4: INFOPYLONI JA TELINEET 24:LLE PYÖRÄLLE - sijoitus kahteen riviin esim. aukiolle

3

4

5 SMBOX BTWIN -KAUPUNKIPYÖRÄ A OHJAUSTANKO B KULJETUSKORI C SATULA D PYÖRÄN RUNKO E RENKAAT F LOKASUOJA G KETJUNSUOJA H POLKIMET I HALLINTAPANEELI 1090 E B A 4 D 1 C F E 1735 G H I 2 KAUPUNKIPYÖRÄ 1:20 1. MAALATTU METALLI-/MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU 4. MAALATTU METALLI-/MUOVIPINTA, KELTAINEN RAL

6 3 1. MAALATTU METALLI- / MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU 745 PROJEKTIO SIVULTA LEIKKAUS PROJEKTIO SIVULTA TELAKKA PÄÄLTÄ 2800 KAUPUNKIPYÖRÄTELINE KOHTISUORA ASENNUS 1:20 02

7 3 1. MAALATTU METALLI- / MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU PROJEKTIO SIVULTA PROJEKTIO SIVULTA TELAKKA PÄÄLTÄ 2800 KAUPUNKIPYÖRÄTELINE VINO ASENNUS 1:20 03

8 MAALATTU METALLI- / MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU PROJEKTIO SIVULTA PROJEKTIO SIVULTA LEIKKAUS TELAKKA PÄÄLTÄ 2800 KAUPUNKIPYÖRÄTELINE MOLEMMIN PUOLINEN ASENNUS 1:20 04

9 PYLONI PÄÄLTÄ 360 AURINKO- PANEELI OPASTE- TAULU INFOPYLONI 1:20 1. MAALATTU METALLI- / MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU 4. MUOVI, MUSTA 5. MAALATTU METALLI- / MUOVIPINTA, KELTAINEN RAL

10 MAKSUPÄÄTE 1:20 1. MAALATTU METALLI- / MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU 4. MUOVI, MUSTA 5. MAALATTU METALLI- / MUOVIPINTA, KELTAINEN RAL

11 MAINOSTAULULLA REAALIAIKAISTA KAUPUNKIPYÖRÄINFOA, OHJEITA SEKÄ MAINOKSIA, JOTKA SISÄLTÄVÄT LIIKKUVAA KUVAA 75' INFO- JA ULKOMAINOSLAITE 75' MAINOSPINTA YHTEEN SUUNTAAN 1:20 1. MAALATTU METALLI- / MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU 4. LASI, TAUSTAMAALATTU MUSTA 07

12 MAINOSTAULULLA REAALIAIKAISTA KAUPUNKIPYÖRÄINFOA, OHJEITA SEKÄ MAINOKSIA, JOTKA SISÄLTÄVÄT LIIKKUVAA KUVAA 75' 3 3 MAINOSTAULULLA REAALIAIKAISTA KAUPUNKIPYÖRÄINFOA, OHJEITA SEKÄ MAINOKSIA, JOTKA SISÄLTÄVÄT LIIKKUVAA KUVAA 75' INFO- JA ULKOMAINOSLAITE 75' MAINOSPINTA KAHTEEN SUUNTAAN 1:20 1. MAALATTU METALLI- / MUOVIPINTA, TUMMAN HARMAA RAL METALLIPINTA, ESIM. ROSTERI 3. MAINOSPINTA, TEIPATTU 4. LASI, TAUSTAMAALATTU MUSTA 08

13 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN. PYÖRÄTELINE, KOHTISUORA ASENNUS, KS. 01 PYÖRÄTELINE,VINO ASENNUS, KS. 02 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA. TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN. ESIMERKKIKOKOONPANO 1:50 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA. TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN PYÖRÄTELINE, MOLEMMIN PUOLINEN ASENNUS, KS. 03 KAUPUNKIPYÖRÄASEMA + INFOPYLONI 09

14 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. PYÖRÄTELINE, KOHTISUORA ASENNUS, KS. 01 PYÖRÄTELINE, VINO ASENNUS, KS. 02 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. ESIMERKKIKOKOONPANO 1:50 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. PYÖRÄTELINE, MOLEMMIN PUOLINEN ASENNUS, KS. 03 KAUPUNKIPYÖRÄASEMA + MAKSUPÄÄTE 10

15 PYÖRÄTELINE, KOHTISUORA ASENNUS, KS. 01 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. INFO- JA ULKOMAINOSLAITE, KS. 07 JA 08 INFO- JA ULKOMAINOSLAITE, KS. 07 JA 08 PYÖRÄTELINE, VINO ASENNUS, KS. 02 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN. ESIMERKKIKOKOONPANO 1:50 INFOPYLONI, KS. 05 PYÖRÄTELINE, MOLEMMIN PUOLINEN ASENNUS, KS. 03 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN. INFO- JA ULKOMAINOSLAITE, KS. 07 JA 08 Tapiolan keskustorni, Tapion aukio 1 p KAUPUNKIPYÖRÄASEMA + INFO- JA ULKOMAINOSLAITE 11

16 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN. PYÖRÄTELINE, KOHTISUORA ASENNUS, KS. 01 PYÖRÄTELINE,VINO ASENNUS, KS. 02 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA. TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN. ESIMERKKIKOKOONPANO 1:50 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA. TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN PYÖRÄTELINE, MOLEMMIN PUOLINEN ASENNUS, KS. 03 Tapiolan keskustorni, Tapion aukio 1 p KAUPUNKIPYÖRÄASEMA + INFOPYLONI PROJEKTIO 12

17 PYÖRÄTELINE, KOHTISUORA ASENNUS, KS. 01 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. PYÖRÄTELINE, VINO ASENNUS, KS. 02 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. ESIMERKKIKOKOONPANO 1:50 PYÖRÄTELINE, MOLEMMIN PUOLINEN ASENNUS, KS. 03 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. KAUPUNKIPYÖRÄASEMA + MAKSUPÄÄTE PROJEKTIO 13

18 PYÖRÄTELINE, KOHTISUORA ASENNUS, KS. 01 MAKSUPÄÄTE, KS. 06 SIJOITETAAN KESKELLE TELAKKAA. INFO- JA ULKOMAINOSLAITE, KS. 07 JA 08 INFO- JA ULKOMAINOSLAITE, KS. 07 JA 08 PYÖRÄTELINE, VINO ASENNUS, KS. 02 INFOPYLONI, KS. 05 SIJOITETAAN TELINEIDEN PÄÄHÄN SITEN, ETTÄ AURINKOPANEELI SAA MAHDOLLISIMMAN PALJON SUORAA AURINGONVALOA. TAPAUSKOHTAISESTI ASENTAMISEEN TAI AURINGONVALON SAANTIIN LIITTYEN INFOPYLONI VOIDAAN ASENTAA MUUALLE KUIN TELAKAN PÄIHIN SEN VÄLITTÖMÄÄN LÄHEISYYTEEN ESIMERKKIKOKOONPANO 1:50 INFOPYLONI, KS. 05 PYÖRÄTELINE, MOLEMMIN PUOLINEN ASENNUS, KS. 03 INFO- JA ULKOMAINOSLAITE, KS. 07 JA 08. KAUPUNKIPYÖRÄASEMA + ULKOMAINOSLAITE PROJEKTIO 14
