1 or Maatalouden tutkimuskeskus VAKOLAN KOETUSSELOSTUS Numero 1326 VAKOLA TEST REPORT Ryhmä (154) 10.6 Vuosi TILASÄILIÖN JA PUTIULYPSYKONEEN PESUAUTOMAATTI STEPMATIC STM Stepmatic STM autonzatic cleaning unll for milk cooling tank and pipeline milking machine

2 Koetuttaja ja valmistaja Norstep Oy Entrant and manufacturer Kangaskontiontie Oulu SUOMI/FINLAND Hinta mk Price 13 June 1994 FIM Hintoihin sisältyy alv. 22 % The prices include 22% VAT Maatalousteknologian tutkimuslaitos MAATALOUDEN TUTKIMUSKESKUS Agricultural Research Centre VAKOLA Institute of Agricultural Engineering Osoite Puhelin Address Telephone int. + Vakolantie 55 (90) Vakolantie VIHTI Telefax FIN VIHTI Telefax int. + (90) FINLAND ISSN X

3 1/1326 KOETUS Tilasäiliön ja putkilypsykoneen pesuautomaatti Stepmatic STM oli koetuksessa vuosina Koetukse-ssa mitattiin pesuohjelman eri vaiheiden kestoaika, veden lämpötila ja kierrätysaika sekä pesuohjelman sähköenergian kulutus. Koetus jakaantui laboratorio- ja tilakokeeseen. Laboratoriokokeissa pesuautomaatilla pestiin avomallista MKT-jääpankkitilasäiliötä, jonka tilavuus oli Lämmin käyttövesi otettiin vesijohtoverkosta. Tilakokeessa pesuautomaatillapestiin niinikään avomallista 12001:n MKT-jääpanklcitilasäiliötä. Lämmin käyttövesi otettiin' såhkökäyttöisestä lämminvesivaraajasta. RAKENNE JA TOIMINTA Stepmatic-pesuautomaatti on tarkoitettu suoraj'ahdytteisten ja jääpanickitilasäiliöiden sekä putkilypsykoneidenpesuun. Laitteen pääasiallinen rakennemateriaali on ruostumaton teräs. Pesuautomaattiin kuuluu tilasäiliön pesusuuttimet, ilmanpäästöventtiili lypsykoneeseen sekä tarvittavat letkut ja såhkökaapelit. Pesuautomaatin ohjauspaneeli sijaitsee laitteen päädyssä. Pesuautomaatti liitetään sekä kuumaan että kylmåln vesijohtoon ja se on varustettu kahdella letkupumpulla nestemäisiä pesu- ja desinfektioaineita varten. Pesuautomaatin ohjelmakoneisto on elektroninen. Sekä lypsykoneelle että tilasäiliölle on kaksi nelivaiheista pesuohjelmaa. Ohjelmat eroavat toisistaan loppuhuuhtlun lämpötilan osalta. Ohjelman vaiheet ovat kylmä alkuhuuhtelu, kuuma pesu, haalea välihuuhtelu ja kuuma tai kylmä loppuhuuhtelu (desinfektio). Loppuhuuhtelun lämpötila (ohjelma) valitaan erilliselläkytldmellä. Jos käytetään kylmää loppuhuuhtelua, pesuautomaatti armostelee mukaan desinfektioaineen. Pesuautomaattia käytetään ohjauspaneelista, josta ohjataan myös lypsykoneen käyttöä lypsyyn ja maitopumpun pakkokäyttöä. Ohjauspaneelissa on lisäksi pesuautomaatin termostaatin säätimet, lämpötilan digitalinäyttö sekä pesuohjelman vaiheiden merkkivalot. Lisäksi paneelissa on merkkivalot lypsylle, tilasäiliön pesulle, lypsykoneen pesulle, pesuautomaatin lämmittimelle ja kylmälle desinfektiolle. Pesuautomaatti ottaa käyttöveden laitteen sisällä olevaan säiliöön. Vesimäärä voidaan säätää erikseen sekä tilasäiliön että lypsykoneen pesuun vesisäiliössä olevien pinnankorkeusantureiden avulla. Kolmas anturi estää vesisäiliön pohjalla olevan 9 kw:n lämmitysvastuksen toiminnan kuivana. Vesi lämmitetään tarvittaessa ennen kierrätystä ja myös kierrätyksen aikana. Tilasäiliön pesussa pesuautomaatin pesupumppu pumppaa veden tilasäiliön kanteen asennettuihin pesusuuttimiin. Vesi palautetaan pesuautomaatin säiliöön imemällä. Tarvittava alipaine otetaan esim. lypsykoneen lianerotti-

4 2/1326 men kannesta. Tilasäiliön tyhjennysyhteen ja pesuautomaatin välisen letkun alimmassa kohdassa on reikä, josta letku valuu tyhjäksi pesuohjelman vaiheiden välillä. Reikä on niin pieni, ettei siitä tapahtuva ilmavuoto haittaa veden imemistä takaisin pesuautomaattiin. Pesuautomaatti kytketään tilasäiliöön sähköisesti siten, että tilasäiliön sekoitin käy pesun aikana. Lisäksi jääpankkitilasäiliön jääveden kierrätyspumpun ohjaus kytketään pesuautomaattiin ja estetään pumpun käynti tilasäiliön pesun aikana. Lypsykoneen pesussa lypsimet imevät pesuveden erillisestä pesutelineestä. Maitopumppu pumppaa veden maidonkokoojasta takaisin pesuautomaattiin. Lypsykoneen pesuputkeen asennetulla magneettiventtiilillä päästetään maitoputicistoon ilmapulsseja. Käytetty vesi poistetaan lattialle tai viemäriin pesuautomaatin pohjassa olevan venttiilin kautta. TEKNISET TIEDOT Merkki Malli Valmistusnumero Valmistusvuosi Leveys Korkeus Syvyys Paino Ohjelmakoneisto Termostaatti Magneettiventtiilit (vesiventtiilit) Lämmitin Kiertovesipumppu Vedenpoistoventtiili Letkupumput Liitäntäteho Käyttöjänni te Sulalcekoko Stepmatic STM mm 1020 mm 840 mm 87 kg Sysmac C40K ja C4K-0R2 Störk-Tronic ST kpl, Tekno Plastiga 9 kw Hanning PS 40, 880 W Sirai 2 kpl, P100 9,98 kw 3 x 380 V 3 x 16 A

5 3/1326 MITTAUSTULOKSET JA ARVOSTELU Stepmatic-pesuautomaatin pesuohjelmien sisältöä voi muuttaa ainoastaan laitteen asentaja erityisellä ohjelmointilaitteella. Asennuksen yhteydessä ohjelmaa muokataan ja määrätään esim. pesu- ja desinfektioaineiden annostelu letkupumppujen käyntiailcaa säätämällä. Lisäksi säädetään veden tyhjennysajat pesuohjelman vaiheiden välissä. Pesuautomaatti lämmittää veden tarvittaessa ennen kierrätystä. Lämmitin on käytössä tarpeen mukaan myös kierrätyksen aikana. Taulukoissa 1 ja 2 on esitetty yhteenveto laboratoriokokeiden tuloksista sekä jääpankkitilasäiliötä että. putkilypsykonetta pestäessä. Osa kokeista tehtiin pesuautomaattiin valinnaisena saatavalla 6 kw:n lämmittimellä. Koetuksessa pesuautomaatin termostaatti oli säädetty siten, että pesuveden lämpötila ennen lderrätystä oli C :n jääpankkitilasäiliön pesussa veden lämpötila pesuvaiheen lopussa oli + 48 C. Kun pesuautomaatin 9 kw:n lämmitin pienennettiin 6 kw:iin, veden loppulämpötila laski + 44 C-aste~ei-n. Pesuveden lämpötila ei tilasäiliön pesussa pesuaineen toiminnan varmistamiseksi saa laskea alle + 40 C-asteen. Mittaukset tehtiin ainoastaan jääpankldtilasäiliöllä. Voidaan kuitenkin arvioida, että pesuveden loppulämpötila suorajäähdytteisen tilasäiliön pesussa on vähintään sama tai korkeampi kuin koetuksessa mitattu, koska suorajäähdytteinen tilasäiliö jäähdyttää pesuvettä jääpanldcitilasäiliötä vähemmän. Lypsykoneen pesussa pesuveden loppulämpötila oli C. Kentffikokeessa, pestäessä 12001:n jääpankkitilasäiliötä, oli veden lämpötila pesuvaiheen alussa + 77 C ja lopussa + 44 C. Ympäristön lämpötila mittausten aikana oli + 13 C ja pesuautomaatin lämmittimen teho 9 kw.

6 4/1326 Taulukko 1. Table 1. Mittaustuloksia Stepmatic STM pesuautomaatin koetuksesta pestäessä 900 1:n jääpankkitilasäiliötä. Kuuman tuloveden lämpötila oli + 48 C (vaihtelu C) ja ympäristön + 24 C. Pesuautomaatissa oli joko 6 tai 9 kw:n lämmitin. Test results for the automatic cleaning unit Stepmatic STM when it was used for cleaning an ice-bank milk cooling tank with 9(X) 1 volume. The unit was supplied with hot water with a temperature of + 48 C (variation between + 41 and 51 C). The ambient temperature was + 24 C. The unit was fitted either with a 6 kw or a 9 kw heater. Vaihe Phase Lämmitin Heater Koko vaihe VVhole phase Aika, min ilme, min Kierrätys" arculationv Veden lämpötila, C Water temperature, C Alussa Initial Lopussa Final Esihuuhtelu Pre-rinse Pesu 6 kw Washing 9 kw Välihuuhtelu Intennediate rinse Kuuma loppuhuuhtelu 6 kw Hot final rinse 9 kw tai / or Kylmä loppuhuuhtelu Cold final rinse Yhteensä 6 kw Kuuma loppuhuuhtelu Total 9 kw Hot final rinse 6 kw Kylmä loppuhuuhtelu Cold final rinse 1) Aika kiertopumpun käynnistymisestä vedenpoiston alkuun. 1) The time from the starting of the pump to the beginning of the drainage.

7 5/1326 Taulukko 2. Table 2. Mittaustuloksia Stepmatic STM pesuautomaatin koetuksesta pestäessä putkilypsykonetta, jonka lasisen maitoputkiston pituus oli 43 m ja sisähalkaisija 34 mm. Kuuman tuloveden lämpötila oli + 51 C (vaihtelu C) ja ympäristön + 24 C. Pesuautomaatissa oli joko 6 tai 9 kw:n lämmitin. Test results for the cleaning unit Stepmatic STM when it was used for cleaning a pipeline milking machine with a 43 m long milking pipeline ofglass with 34 mm inner diameter. The unit was supplied with hot water with a temperature of + 51 C (variation between + 50 and 52 C). The ambient temperature was + 24 C. The unit was fitted either with a 6 kw or a 9 kw heater. Vaihe Phase Esihuuhtelu Pre-rinse Pesu Washing Välihuuhtelu Intermediate rinse Lämmitin Heater 6 kw 9 kw Kuuma loppuhuuhtelu 6 kw Hot final rinse 9 kw Koko vaihe Whole phase Aika, min Ilme, min Kierrätysn Circulation1) Veden lämpötila, C Water temperature, C Alussa Initial Lopussa Final Yhteensä Total 6 kw 9 kw ) Aika lypsykoneen tyhjöpumpun käynnistymisestä vedenpoiston alkuun. 1) The time from the starting of the vacuum pump of the milking machine to the beginning of the drainage. Pesuautomaatin käyttämän veden määrää säädetään laitteen vesisäiliössä olevilla sähköisillä antureilla. Tilasäiliölle ja lypsykoneelle on oma anturi. Säätö tehdään siten että haluttaessa lisätä vesimäärää lyhennetään säiliön yläosasta alaspäin suunnattua anturipuikkoa. Päinvastainen säätö tehdään

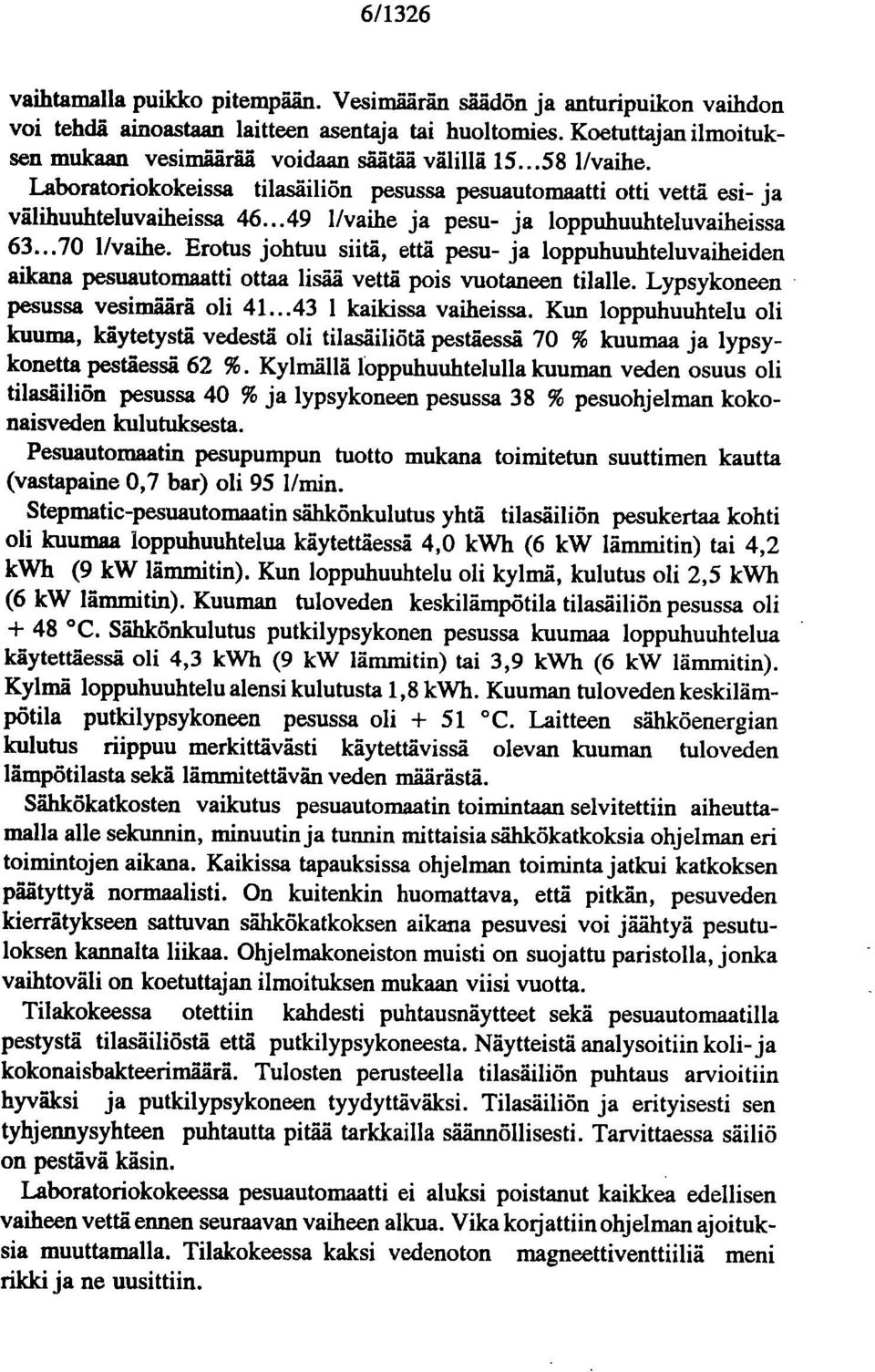

8 6/1326 vaihtamalla puildco pitempään. Vesimita rän säädön ja anturipuikon vaihdon voi tehdä ainoastaan laitteen asentaja tai huoltomies. Koetuttajan ilmoituksen mukaan vesimäärää voidaan säätää välillä /vaihe. Laboratoriokokeissa tilasäiliön pesussa pesuautomaatti otti vettä esi- ja välihuuhteluvaiheissa /vaihe ja pesu- ja loppuhuuhteluvaiheissa /vaihe. Erotus johtuu siitä, että pesu- ja loppuhuuhteluvaiheiden aikana pesuautomaatti ottaa lisää vettä pois vuotane,en tilalle. Lypsykoneen pesussa vesimäärä oli kaikissa vaiheissa. Kun loppuhuuhtelu oli kuuma, käytetystä vedestä oli tilasäiliötä pestäessä 70 % kuumaa ja lypsykonetta pestäessä 62 %. Kylmällä loppuhuuhtelulla kuuman veden osuus oli tilasäiliön pesussa 40 % ja lypsykoneen pesussa 38 % pesuohjelman kokonaisveden kulutuksesta. Pesuautomaatin pesupumpun tuotto mukana toimitetun suuttimen kautta (vastapaine 0,7 bar) oli 95 1/min. Stepmatic-pesuautomaatin sähkönkulutus yhtä tilasäiliön pesukertaa kohti oli kuumaa loppuhuuhtelua käytettäessä 4,0 kwh (6 kw lämmitin) tai 4,2 kwh (9 kw lämmitin). Kun loppuhuuhtelu oli kylmä, kulutus oli 2,5 kwh (6 kw lämmitin). Kuuman tuloveden keskilämpötila tilasäiliön pesussa oli + 48 C. Sähkönkulutus putkilypsykonen pesussa kuumaa loppuhuuhtelua käytettäessä oli 4,3 kwh (9 kw lämmitin) tai 3,9 kwh (6 kw lämmitin). Kylmä loppuhuuhtelu alensi kulutusta 1,8 kwh. Kuuman tuloveden keskilämpötila putkilypsykoneen pesussa oli + 51 C. Laitteen sähköenergian kulutus riippuu merkittävästi käytettävissä olevan kuuman tuloveden lämpötilasta sekä lämmitettävän veden määrästä. Sähkökatkosten vaikutus pesuautomaatin toimintaan selvitettiin aiheuttamalla alle sekunnin, minuutin ja turmin mittaisia sähkökatkoksia ohjelman eri toimintojen aikana. Kaikissa tapauksissa ohjelman toiminta jatkui katkoksen päätyttyä normaalisti. On kuitenkin huomattava, että pitkän, pesuveden kierrätykseen sattuvan sähkökatkoksen aikana pesuvesi voi jäähtyä pesutu- Ioksen kannalta liikaa. Ohjelmakoneiston muisti on suojattu paristolla, jonka vaihtoväli on koetuttajan ilmoituksen mukaan viisi vuotta. Tilakokeessa otettiin kahdesti puhtausnäytteet sekä pesuautomaatilla pestystä tilasäiliöstä että putkilypsykoneesta. Näytteistä analysoitiin koli- ja kokonaisbakteerimäärä. Tulosten perusteella tilasäiliön puhtaus arvioitiin hyväksi ja putkilypsykoneen tyydyttäväksi. Tilasäiliön ja erityisesti sen tyhjennysyhteen puhtautta pitää tarkkailla säännöllisesti. Tarvittaessa säiliö on pestävä käsin. Laboratoriokokeessa pesuautomaatti ei aluksi poistanut kaikkea edellisen vaiheen vettä ennen seuraavan vaiheen alkua. Vika korjattiin ohjelman ajoituksia muuttamalla. Tilakokeessa kaksi vedenoton magneettiventtiiliä meni rikki ja ne uusittiin.

9 7/1326 Maatalouden tutkimuskeskuksen maatalousteknologian tutkimuslaitos on todennut Stepmatic STM pesuautomaatin täyttävän maa- ja metsätalousministeriön päätöksessä 300/75 (muutos 296/85) mainitut vaatimukset ja on hyväksynyt laitteen käytettäväksi Suomessa suorajäähdytteistenja jääpankkitilasäiliöiden pesuun. Tyyppihyväksyntä edellyttää, että myytävät pesuautomaatit ovat samanlaisia kuin koetettu pesuautomaatti ja että yli :n jääpanklcitilasäiliöitä pesevät laitteet varustetaan vähintään 9 kw:n lämmittimellä. TIIVISTELMÄ Stepmatic STM tilasäiliön ja putkilypsykoneen pesuautomaatti on valmistettu ruostumattomasta teräksestä. Pesuautomaatissa on vakiovarusteena 9 kw:n lämmitin, joka lämmittää lcierrätettävän pesuveden ennen lcierrätystä ja tarvittaessa myös kierrätyksen aikana. Pesuautomaatin ohjelmakoneisto on elektroninen ja siinä on kaksi nelivaiheista pe,suohjelmaa sekä tilasäiliölle että lypsykoneelle. Laitteen asentaja säätää pesuautomaatin käyttämän veden määrän ja pesu- ja desinfektioaineiden annostuksen. Pesuveden loppulämpötila oli jääpankkitilasäiliönpesussa C ja lypsykoneen pesussa C. Pesuveden lcierrätysaika oli tilasäiliön pesussa 4 minuuttia ja lypsykoneen pesussa 8 minuuttia. Koko pesuohjelma kesti minuuttia riippuen vesien lämmitystarpeesta. Sähköenergian kulutus oli 3,9...4,3 kwh, kun loppuhuuhtelu oli kuuma ja noin 2,5 kwh kun loppuhuuhtelu oli kylmä. Pesuautomaatin pesutulos tilasäiliön pesussa oli hyvä ja lypsykoneen pesussa tyydyttävä. Maatalouden tutkimuskeskuksen maatalousteknologian tutkimuslaitos on hyväksynyt Stepmatic STM tilasäiliön ja putkilypsykoneen pesuautomaatin käytettäväksi Suomessa sekä suorajäähdytteisten että jääpanldcitilasäiliöiden pesuun'. Pesuautomaatti on varustettava 9 kw:n lämmittimellä, kun sillä pestään yli :n jääpanidcitilasäiliötä. 1) Maa-ja metsätalousministeriön päätöksen 300/75 (muutos 296/85) mukainen tyyppihyväksyntä koskee mm. tilasäiliöitä ja niiden pesuautomaatteja. Lypsykoneiden pesuautomaateilta ei vaadita tyyppihyväksyntää. SAMMANFATTNING Diskautomaten Stepmatic STM är avsedd för rörmjölkningsanläggning och mjölkkyltank. Tillverkningsmaterialet är rostfrit stäl. Som standardutrustning har diskautomaten en 9 kw värmare, som värmer vattnet

10 8/1326 före och vid behov även under cirkulationen. Diskautomatens programmelcanism är elektronisk och den har tv å fyrfasiga diskprogram både för mjölkkyltanken och rörmjölkningsanläggningen. Montören ställer in vattenmängden som automaten tar in samt doseringen av disk- och desinfektionsmedlen. Diskvattnets temperatur efter avslutad diskning var C vid diskning av en isbanksmjölktank och C vid diskning av en rörmjöllmingsanläggning med 43 m långt mjöllcrör med 34 mm diameter. Vattnets cirkulationstid i diskning av mjölkkyltank var 4 minuter och i diskning av mjöllmingsanläggning 8 minuter. Hela diskprogrammet tog minuter beroende på uppvärmningsbehovet av vattnet. Elförbrulmingen var 3,9-4,3 kwh med varm och ca 2,5 kwh med kall slutsköljning. Automatens diskresultat var gott vid diskning av mjölldcyltank och nöjaktigt vid diskning av rörmjöllcningsanläggning. Lantbrulcsteknologiska forskningsanstalten vid Lantbrukets forskningscentral har konstaterat att diskautomaten Stepmatic- STM uppfyller kraven i jord- och skogsbruksministeriets beslut 300/75 (med ändringen 296/85) och har den godkänt diskaut omaten att användas i Finland för diskning av både direktkylda mjölklcyltankar och isbanksmjö1kky1tankar1). Diskautomaten måste förses med en 9 kw vattenvärmare när den används för diskning av isbanksmjölklcyltankar som är större än Krav på typgodkännan de gäller enligt jord- och skogsbruksministeriets beslut 300/75 (ändring 296/85) bl.a. mjölldcyltankar och deras diskautȯmater. För diskautomater som används för mjölkningsanläggningar krävs inte typgodkännande. SUMMARY The automatic cleaning unit Stepmatic STM is intended for cleaning of pipeline milking machines and milk cooling tanks. The material is stainless steel. The unit has a 9 kw heater as standard equipment, by which the water is heated before and, when needed, also during circulation. The programme unit is electronic and it has two four-phase cleaning programmes for both the milking machine and the milk tank. The fitter adjusts the amount of water that the cleaning unit talces in and the dosing of detergent and disinfectant. The temperature of the washing water was between + 44 and + 48 C after cleaning a milk tank and between + 55 and + 59 C after cleaning a pipeline milking machine. The duration of the water circulation in the washing phase was 4 minutes when cleaning a milk tank and 8 minutes

11 9/1326 when cleaning a pipeline milking machine. The whole cleaning programme took minute-s depending on how much the water had to be heated. The electricity consumption was 3,9-4,3 kwh with hot and about 2,5 kwh with cold final rinse. The cleaning result was good regarding the mille tank and satisfacory regarding the milking machine. The automatic cleaning unit Stepmatic STM meets the requirements in decision 300/75 (amendment 296/85) of the ministry of agriculture and forestry. The Institute of agricultural engineering of the Agricultural research centre of Finland approved the unit on 21 March 1994 for cleaning of both direct-cooled milk tanks and ice-bank milk tanks in Finland». The unit has to be e,quipped with a 9 kw water heater when it is used for cleaning of icebank milk tanks with a volume over ) Decision 300/75 (amendment 296/85) of the ministry of agriculture and forestry requires type approval for e.g. milk cooling tanks and their automatic cleaning units. Type approval is not required for cleaning units used for milking machines. Vihti Maatalouden tutkimuskeskus Maatalousteknologian tutkimuslaitos Professori AICLÅ Markus Pyykkönen Tarkastaja Pekka Rantti

12 10/1326 SI-yksiköiden ja vanhojen yksiköiden muuntotaulukko 1N = 0,10 lcp 1 kp = 9,81N 1 kw = 1,36 hv 1 hv = 0,74 kw 1 W = 0,86 kcal/h 1 kcal/h = 1,16 W 1 Nm = 0,10 kpm 1 kpm = 9,81 Nm 1 MJ = 0,28 kwh 1 kwh = 3,60 MJ 1 kj = 0,24 kcal 1 kcal = 4,19 kj 1 MPa = 9,81 kp/cm2 1 kp/cm2 = 0,10 MPa 1 Pa = 0,10 mm mmh20 = 9,81 Pa 1 1cPa = 7,51 mmhg 1 mmlig = 0,13 kpa 1 g/kwh = 0,74 g/hvh 1 g/hvh = 1,36 g/kwh Etuliitteitä mega =M = milli kilo =k = mikro = = = 0,001 = 0, Laitoksen koetus- ja tutkiinusselostuksia tai erillisiä koetus- ja tutkimustuloksia ei saa kaupallisessa tarkoituksessa julkaista eikä kirjallisesti tai kuvallisesti esittää ilman laitoksen kussakin tapauksessa erikseen antamaa kirjallista lupaa.
