Käyttöohjekirja NIBE F1145

Koko: px
Aloita esitys sivulta:

Download "Käyttöohjekirja NIBE F1145"

Transkriptio

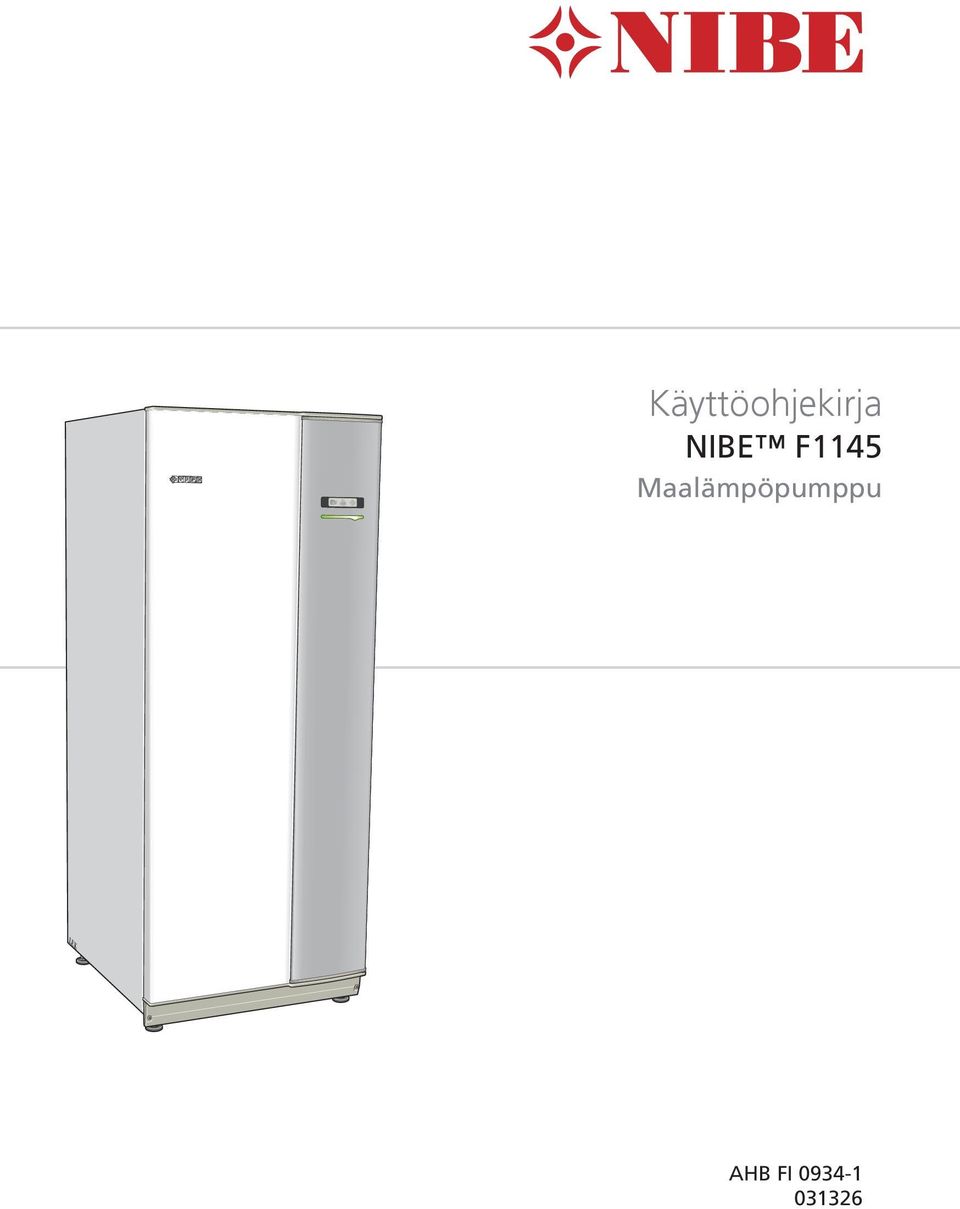

1 Käyttöohjekirja Maalämpöpumppu LEK AHB FI

2 Pikaopas Navigointi OK-painike (vahvista/valitse) Takaisin-painike (takaisin/peruuta/lopeta) Säätöpyörä (siirrä/lisää/vähennä) Yksityiskohtainen selostus painikkeiden toiminnoista löytyy sivulla 10. Valikoiden selaaminen ja asetusten tekeminen on selostettu sivulla 13. Aseta sisäilmasto 2X Pääset sisälämpötilan asetustilaan painamalla päävalikossa kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu sivulla 22. Lisää käyttövesimäärää 1X 2X Voit lisätä tilapäisesti käyttövesimäärää (jos F1145-lämpöpumppuun on liitetty lämminvesivaraaja) kiertämällä säätöpyörää niin, että valikko 2 on valittu ja painamalla sitten kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu sivulla 44. Toimenpiteet toimintahäiriöiden yhteydessä Jos laitteistoosi tulee toimintahäiriö, voit yrittää poistaa häiriön syyn seuraavilla toimenpiteillä ennen kuin kutsut asentajan. Katso ohjeet sivulla 68.

3 Sisällys 1 Tärkeää 2 Laitteiston tiedot 2 Turvallisuustiedot 3 Sarjanumero 4 Yhteystiedot 5 F1145 Hyvä valinta 6 2 Lämpöpumppu talon sydän 7 Lämpöpumpun toiminta 8 Yhteys F1145 -lämpöpumppuun 9 F1145:n hoito 17 3 F1145 palveluksessasi 21 Aseta sisäilmasto 21 Aseta käyttövesikapasiteetti 43 Tärkeää 49 Sovita lämpöpumppu 53 4 Häiriöt 67 Hälytysten käsittely 67 Vianetsintä 68 Vain lisäys 71 5 Tekniset tiedot 72 6 Sanasto 73 Asiahakemisto 79 Sisällys 1

4 1 Tärkeää Laitteiston tiedot Tuote F1145 Sarjanumero Asennuspäivä Asentaja Lämmönkeruunesteen tyyppi - Sekoitussuhde/jäätymispiste Aktiivinen poraussyvyys/keruuputkiston pituus Nro Nimitys Asetettu Tehdasasetukset Lisätarvikkeet lämpökäyrä (muutos) lämpökäyrä (käyrän jyrkkyys) 7 Sarjanumero on aina ilmoitettava Täten todistetaan, että asennus on tehty NIBEn asentajan käsikirjan ohjeiden sekä voimassa olevien määräysten mukaan. Päiväys Allek. 2 Luku 1 Tärkeää

5 Turvallisuustiedot Tätä tuotetta eivät saa käyttää henkilöt, joilla on alentunut fyysinen/henkinen kapasiteetti tai puutteellinen kokemus ja taito, ellei heitä valvo tai opasta henkilö, joka on vastuussa heidän turvallisuudestaan. Lapsia pitää valvoa sen varmistamiseksi, etteivät he leiki tuotteella. Pidätämme oikeudet rakennemuutoksiin. NIBE Symbolit HUOM! Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Merkintä Tämä lämpöpumppu CE-merkitty ja täyttää IP-luokituksen 21 vaatimukset. CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisen EU-direktiivin vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. IP21 tarkoittaa, ettei tuotteeseen voi työntää esinettä, jonka läpimitta on 12,5 mm tai suurempi ja että se on suojattu pystysuoraan tippuvan veden tunkeutumista vastaan. Luku 1 Tärkeää 3

6 Sarjanumero Sarjanumero löytyy etuluukun oikeassa alakulmassa ja info-valikosta (valikko3.1). Sarjanumero MUISTA! Anna aina tuotteen sarjanumero vikailmoitusta tehtäessä. 4 Luku 1 Tärkeää

7 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ DK Vølund Varmeteknik, Filial af NIBE AB, Brogårdsvej 7, 6920 Videbæk Tel: Fax: FI NIBE Haato OY, Valimotie 27, Vantaa Puh: Fax: GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: NO NIBE AB, Fekjan 15F, 1394 Nesbru Tel: Fax: PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: SE NIBE AB Sweden, Box 14, Järnvägsgatan 40, SE Markaryd Tel: +46-(0) Fax: +46-(0) Luku 1 Tärkeää 5

8 F1145 Hyvä valinta F1145 on uuden sukupolven lämpöpumppu, joka on suunniteltu lämmittämään ja/tai jäähdyttämään talosi edullisesti ja ympäristöystävällisesti. Integroitu sähkövastus, kiertovesipumput ja ohjausjärjestelmä takaavat varmatoimisen ja taloudellisen lämmöntuotannon. Lämpöpumppu voidaan liittää kaikkiin matalalämpöisiin lämmönjakelujärjestelmiin, kuten lämpöpatteri-, konvektori- tai lattialämmitysjärjestelmiin. Sen voi liittää myös moniin erilaisiin tuotteisiin ja lisävarusteisiin, kuten lämminvesivaraaja, poistoilman lämmön talteenotto, uima-allas, ilmaisjäähdytys ja eri lämpötiloissa toimivat lämmitysjärjestelmät. Sähkövastus 9 kw (1-vaihe 7 kw) voi kytkeytyä automaattisesti, jos jotain yllättävää tapahtuu tai varakäyttöä varten (teho on silloin 6 kw). F1145 on varustettu säätötietokoneella, joka varmistaa mukavuuden ja lämpöpumpun taloudellisen ja turvallisen toiminnan. Selkeät tiedot lämpöpumpun tilasta, käyttöajasta ja kaikista oleellisista lämpötiloista näytetään suuressa näytössä. Tämän ansiosta ulkoisia pintalämpömittareita ei enää tarvita. Tunnusomaista F1145:lle: Sisämukavuuden ja käyttöveden ohjelmointi (lisävaruste) Lämmitys ja käyttövesi sekä soveltuvin osin jäähdytys ja tuuletus voidaan ohjelmoida jokaiselle viikonpäivälle tai pidemmiksi jaksoiksi (lomat). Suuri näyttö käyttöohjeineen Lämpöpumpussa on suurikokoinen näyttö, jonka helppotajuiset valikot auttavat miellyttävän sisäilmaston saavuttamisessa. Helppo vianetsintä Vian yhteydessä lämpöpumpun näytössä kerrotaan selkokielisenä mitä on tapahtunut ja mihin toimenpiteisiin tulisi ryhtyä. 6 Luku 1 Tärkeää

9 2 Lämpöpumppu talon sydän H 3 Lämmitysvesi Kylmäaine Lämmönkeruuliuos 40 C 50 C G E F Paisuntaventtiili Expansionsventil Kondensor Lauhdutin 100 C 2 Kompressori D Förångare Höyrystin -2 C C B -3 C 0 C 1 Lämmönlähde Värmekälla A Lämpötilat ovat vain esimerkkejä ja voivat vaihdella eri asennuksissa ja eri vuodenaikoina. Luku 2 Lämpöpumppu talon sydän 7

10 Lämpöpumpun toiminta Lämpöpumppu voi kerätä kallioon, maahan tai vesistöön varastoitunutta lämpöä ja käyttää sitä talon lämmittämiseen. Luontoon varastoitu energia muutetaan asuinlämmöksi kolmessa eri piirissä. Lämmönkeruupiiri (1) kerää ilmaisen lämpöenergian ympäristöstä ja siirtää sen lämpöpumppuun. Kylmäainepiirissä (2) lämpöpumppu nostaa kerätyn lämpöenergian alhaisen lämpötilan käyttökelpoiselle tasolle. Lämmityspiirillä (3) lämpö jaetaan taloon. A B C D E F G H Lämmönkeruupiiri Keruuputkistossa kiertää myrkytön pakkasenkestävä neste, lämmönkeruuliuos, lämpöpumpusta lämmönlähteeseen (kallio/maa/vesistö). Lämmönlähteeseen kertynyt lämpöenergia otetaan talteen niin, että se lämmittää lämmönkeruunestettä muutaman asteen, noin 3 asteesta noin 0 asteeseen. Keruuputkistosta lämmönkeruuliuos virtaa lämpöpumpun höyrystimeen. Liuos luovuttaa siihen sitoutuneen lämpöenergian ja sen lämpötila laskee muutaman asteen. Höyrystimestä liuos virtaa taas putkistoon ja lämmönlähteeseen keräämään lisää energiaa. Kylmäainepiiri Lämpöpumpussa kiertää suljetussa piirissä toinen neste, kylmäaine, joka virtaa myös höyrystimen läpi. Kylmäaineella on erittäin alhainen kiehumispiste. Höyrystimessä kylmäaine sitoo itseensä lämmönkeruunesteessä olevaa lämpöenergiaa ja alkaa kiehua. Kaasumuodossa oleva kylmäaine virtaa sähkökäyttöiseen kompressoriin. Kun kaasu puristetaan kokoon, paine ja lämpötila nousevat voimakkaasti, noin 5 asteesta noin 100 asteeseen. Kompressori työntää höyryn lämmönvaihtimeen, lauhduttimeen, jossa se luovuttaa lämpöenergiaa talon lämmitysjärjestelmään. Samalla höyry jäähtyy ja tiivistyy taas nesteeksi. Koska paine on edelleen korkea, kylmäaine kulkee paisuntaventtiilin läpi, jolloin paine laskee niin, että kylmäaineen lämpötila laskee alkuperäiseen arvoon. Kylmäaine on nyt kiertänyt täyden kierron. Se siirtyy nyt höyrystimeen ja prosessi toistuu. Lämmityspiiri Lämpöenergia, jonka kylmäaine luovuttaa lauhduttimessa, varastoituu lämmitysveteen, jonka lämpötila nousee noin 35 asteeseen (menojohdon lämpötila). Lämpöenergia, jonka kylmäaine luovuttaa lauhduttimessa, kerätään lämpöpumpun kattilaosaan. Lämmitysvesi kiertää suljetussa järjestelmässä ja siirtää lämmitetyn veden lämpöenergian talon lämminvesivaraajaan ja pattereihin/lämmityssilmukoihin. Lämpötilat ovat vain esimerkkejä ja voivat vaihdella eri asennuksissa ja eri vuodenaikoina. 8 Luku 2 Lämpöpumppu talon sydän

11 Yhteys F1145 -lämpöpumppuun Ulkoiset tiedot Kun lämpöpumpun ovet ovat kiinni, saat tietoa tietoikkunan ja tilamerkkivalon avulla. Tietoikkuna Tilan merkkivalo Tietoikkuna Tietoikkunassa näkyy osa näyttöyksikön (joka sijaitsee lämpöpumpun oven takana) näytöstä. Tietoikkunassa näytetään erilaisia tietoja, kuten esim. lämpötilat, kellonaika, tila yms. Voit itse päättää mitä tietoikkunassa näytetään. Oma tietoyhdistelmä asetetaan ohjausyksikön avulla. Nämä tiedot ovat tietoikkunakohtaisia ja poistuvat näytöstä, kun luukku avataan. Ohjeet tietoikkunan asetuksista, katso sivulla 57. Tilan merkkivalo Merkkivalo ilmaisee lämpöpumpun tilan: tasaisesti vihreänä palava merkkivalo osoittaa normaalin toiminnan, tasainen keltainen aktivoidun varatilan ja tasainen punainen lauenneen hälytyksen. Hälytysten käsittely on selostettu kohdassa sivulla 67. Luku 2 Lämpöpumppu talon sydän 9

12 Näyttö SISÄILMASTO KÄYTTÖVESI LÄMPÖPUMPPU INFO F1145 A B C D E F Näyttö Tilan merkkivalo OK-painike Takaisin-painike Valitsin Katkaisin Lämpöpumpun oven takana on näyttöyksikkö, jonka avulla kommunikoit F1145:n kanssa. Täällä kytkee lämpöpumpun päälle tai pois tai pitää sen varatilassa. säätää sisälämpötila ja käyttöveden ja sovittaa lämpöpumpun toiveiden mukaiseksi. saat tietoa asetuksista, tiloista ja tapahtumista. näet eri tyyppiset hälytykset ja saat toimenpideohjeita. A B Näyttö Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Selkeän näytön ja helppokäyttöisen valikkojärjestelmän avulla voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. Tilan merkkivalo Merkkivalo ilmaisee lämpöpumpun tilan. Den: palaa vihreänä normaalitilassa. palaa keltaisena, kun varatila on aktivoitu. palaa punaisena hälytyksen lauettua. 10 Luku 2 Lämpöpumppu talon sydän

13 C D E F OK-painike OK-painiketta käytetään seuraaviin: vahvista alivalikon/vaihtoehdon/asetuksen/aloitusoppaan sivun valinta. Takaisin-painike Takaisin-painiketta käytetään: takaisin edelliseen valikkoon. peruuttaa asetuksen, jota ei ole vahvistettu. Valitsin Valitsinta voi kiertää oikealle tai vasemmalle. Voit: siirtää valikoissa ja vaihtoehtojen välillä. suurenna tai pienennä arvoa. vaihda sivua monisivunäytössä (esim. ohjeteksti ja huoltotiedot). Katkaisin Huoneanturilla on kolme tilaa: Päälle ( ) Valmiustila ( ) Varatila ( ) Varatilaa tulee käyttää vain silloin, kun lämpöpumpussa on jokin vika. Tässä tilassa kompressori pysäytetään ja sähkövastus on aktivoitu. Lämpöpumpun näyttö on sammutettu ja merkkivalo palaa keltaisena. Luku 2 Lämpöpumppu talon sydän 11

14 Valikkojärjestelmä Kun lämpöpumpun ovi avataan, näytössä näkyvät valikkojärjestelmän neljä päävalikkoa sekä tietyt perustiedot. Ulkolämpötila Sisälämpötila - (jos huonelämpötila-anturi on asennettu) SISÄILMASTO KÄYTTÖVESI Käyttöveden lämpötila Tietoa käytöstä LÄMPÖPUMPPU Tilapäinen luksus (jos aktivoitu) Toivottu käyttövesimäärä INFO Valikko 1 Valikko 2 Valikko 3 Valikko 4 SISÄILMASTO Sisäilman laadun asetukset ja ohjelmointi. Katso sivulla 21. KÄYTTÖVESI Käyttövesituotannon asetukset ja ohjelmointi. Katso sivulla 43. Tämä valikko näkyy vain, jos lämminvesivaraaja on liitetty lämpöpumppuun. INFO Lämpötilan ja muiden käyttötietojen näyttö sekä hälytyslokiin käsiksi pääsy. Katso sivu 49. LÄMPÖPUMPPU Kellonajan, päiväyksen, kielen, näytön, käyttötilan jne. asetus. Katso sivu Luku 2 Lämpöpumppu talon sydän

15 Valikkonumero - merkitty alivalikko Nimi ja valikkonumero - päävalikko SISÄILMASTO KÄYTTÖVESI SISÄILMASTO 1 Kuvake - päävalikko lämpötila ilmanvaihto ohjelmointi normaali pois lisäasetukset LÄMPÖPUMPPU INFO Merkitty päävalikko Symbolit - alivalikot Nimi - alivalikot Tilatiedot - alivalikot Käyttö Kohdistinta siirretään kiertämällä valitsinta oikealle tai vasemmalle. Merkityt kohdat ovat aina vaaleita ja/tai niissä on ylöskäännetty taite. Valitse valikko Valikkojärjestelmässä liikutaan merkitsemällä päävalikko ja painamalla sitten OK-painiketta. Näyttöön tulee uusi ikkuna alivalikoineen. Valitse yksi alivalikoista merkitsemällä se ja painamalla OK-painiketta. Luku 2 Lämpöpumppu talon sydän 13

16 Valitse vaihtoehto mukavuustila 2.2 säästö normaali luksus Vaihtoehto Useita vaihtoehtoja sisältävässä valikossa valittu vaihtoehto näytetään vihreällä pukilla. Toisen vaihtoehdon valitsemiseksi: Merkitse haluttu vaihtoehto. Yksi vaihtoehdoista on esivalittu (valkoinen). Vahvista valinta painamalla OK-painiketta. Valitun vaihtoehdon viereen tulee vihreä pukki. 14 Luku 2 Lämpöpumppu talon sydän

17 Aseta arvo aika aika ja päiväys h 12 h päiväys päivä kuukausi vuosi Muutettava arvo Yhden arvon asettamiseksi: 1. Merkitse valitsimella asetettava arvo Paina OK-painiketta. Arvon tausta muuttuu vihreäksi, mikä tarkoittaa, että olet säätötilassa. Suurenna arvoa kiertämällä valitsinta oikealle ja pienennä arvoa kiertämällä sitä vasemmalle. Vahvista asetettu arvo painamalla OK-painiketta. Palaa alkuperäiseen arvoon painamalla takaisin-painiketta. Luku 2 Lämpöpumppu talon sydän 15

18 Selaa ikkunoita Valikossa voi olla useita ikkunoita. Siirry ikkunoiden välillä kiertämällä valitsinta. Nykyinen valikkoikkuna Valikon ikkunoiden lukumäärä Selaa aloitusoppaan ikkunoita aloitusopas 5.7 Nuoli aloitusoppaan sivujen selaamiseen 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavaan kohtaan aloitusoppaassa painamalla OK-painiketta. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. 16 Luku 2 Lämpöpumppu talon sydän

19 LEK F1145:n hoito Säännölliset tarkastukset Lämpöpumppu on periaatteessa huoltovapaa, ja sen vaatima hoito on sen vuoksi minimaalinen käyttöönoton jälkeen. Laitteiston säännöllinen tarkastus on kuitenkin suositeltavaa. Jos jotain epänormaalia sattuu, näytössä näytetään viestit käyttöhäiriöistä erilaisten hälytystekstien muodossa. Katso hälytysten käsittely kohdassa sivulla 67. Tasoastia LEK 1/3 Lämmönkeruunestettä, joka sitoo lämmön maasta, ei tulisi normaalisti kulua; pumppu vain kierrättää sitä järjestelmässä. Useimmissa asennuksissa on tasoastia, josta voidaan tarkastaa, onko järjestelmässä riittävästi nestettä. Jos et tiedä missä tasoastia sijaitsee, kysy asentajaltasi. Taso voi vaihdella hieman nesteen lämpötilasta johtuen. Jos taso on alle 1/3, järjestelmä pitää täyttää. Ota yhteyttä asentajaan, jos tarvitset apua täyttämiseen. Paisuntasäiliö Lämmönkeruunestettä, joka sitoo lämmön maasta, ei tulisi normaalisti kulua; pumppu vain kierrättää sitä järjestelmässä. Joissakin asennuksissa on tasoastian tilalla paisuntasäiliö (esimerkiksi silloin, kun lämpöpumppu ei ole lämmönkeruujärjestelmän ylin piste), josta voidaan tarkastaa järjestelmän paine. Jos et tiedä missä paisuntasäiliö sijaitsee, kysy asentajaltasi. Paine voi hieman vaihdella nesteen lämpötilasta riippuen. Paine ei saa olla alle 0,5 bar. Ota yhteyttä asentajaan, jos tarvitset apua täyttämiseen. Luku 2 Lämpöpumppu talon sydän 17

20 Varoventtiilit Jos lämmitysjärjestelmässä on lämminvesivaraaja, siinä on varoventtiili, joka päästää joskus vettä, kun lämmintä vettä lasketaan. Päästön aiheuttaa vedenlämmittimeen otettu kylmä vesi, joka laajenee lämmetessään, jolloin paine lisääntyy ja varoventtiili aukeaa. Varmista siksi, että vesi voi vapaasti valua varoventtiilin ylivuotoputken päästä. Varoventtiilien toiminta pitää tarkastaa säännöllisesti. Varoventtiili on lämminvesivaraajaan tulevassa kylmävesiputkessa. Tee tarkastus seuraavasti: 1. Avaa venttiili kiertämällä säätöpyörää varovasti vastapäivään. 2. Tarkasta, että venttiilin läpi virtaa vettä. 3. Sulje venttiili vapauttamalla se. Ellei se sulkeudu automaattisesti vapautettaessa, kierrä sitä hieman vastapäivään. Säästövinkkejä Lämpöpumppusi tuottaa lämpöä ja/tai käyttövettä. Tämä tapahtuu tehtyjen ohjausasetusten mukaan. Energiankulutukseen vaikuttavia tekijöitä ovat esim. sisälämpötila, käyttöveden kulutus, talon eristyksen laatu sekä se, onko talossa useita suuria ikkunapintoja. Talon sijainti esim. tuulisella paikalla vaikuttaa myös. Muista myös: Avaa termostaattiventtiilit kokonaan (paitsi huoneissa, jotka jostain syystä halutaan pitää viileämpinä, esim. makuuhuoneet). Termostaatit hidastavat virtausta lämmitysjärjestelmässä, ja lämpöpumppu kompensoi tämän nostamalla lämpötilaa. Se käy kauemmin ja kuluttaa näin myös enemmän sähköenergiaa. Voit laskea lämpötilaa poissaolon ajaksi ohjelmoimalla "loma-asetus" valikossa 4.7. Katso ohjeet sivulla 58. Aktivoimalla tilan "Käyttövesi Säästö" energiaa kuluu vähemmän. 18 Luku 2 Lämpöpumppu talon sydän

21 Virrankulutus % vuosikulutuksesta Energiförbrukning fördelat över året Maalämpöpumpun energiajakauma koko vuodelle jaettuna 20% 15% 10% 5% 0% Tam jan feb Hel mars Maa april Huh maj Tou Kes juni Hei juli aug Elo Syy sep Lok okt nov Mar dec Jou Kuukausi Månad Sisälämpötilan nostaminen yhdellä asteella lisää sähkönkulutusta noin 5 %. Taloussähkö Pitkään laskettiin, että keskivertotalous kuluttaa vuodessa n kwh taloussähköä. Nykypäivänä luku on usein kwh/vuosi. Laite Taulu-TV (käyttö: 5 h/vrk, valmiusaika: 19 h/vrk) Digiboksi (käyttö: 5 h/vrk, valmiusaika: 19 h/vrk) DVD (käyttö: 2 h/viikko) Pelikonsoli (käyttö: 6 h/viikko) Radio/stereo (käyttö: 3 h/vrk) Tietokone näyttöineen (käyttö: 3 h/vrk, valmiusaika 21 h/vrk) Hehkulamppu (käyttö: 8 h/vrk) Hehkulamppu (käyttö: 8 h/vrk) Jäähdytys (käyttö: 24 h/vrk) Normaaliteho (W) Likimääräinen vuosikulutus (kwh) Käyttö Valmiustila Luku 2 Lämpöpumppu talon sydän 19

22 Laite Normaaliteho (W) Likimääräinen vuosikulutus (kwh) Pakastin (käyttö: 24 h/vrk) Liesi, levyt (käyttö: 40 min/vrk) Liesi, uuni (käyttö: 2 h/viikko) Pesukone, liitetty kylmäveteen (käyttö: 1 kerta/vrk) Pesukone (käyttö: 1 h/vrk) 2000 Kuivausrumpu (käyttö: 1 h/vrk) 2000 Pölynimuri (käyttö: 2 h/viikko) 1000 Moottorinlämmitin (käyttö: 1 h/vrk, 4 kuukaut- 400 ta vuodessa) Sisätilalämmitin (käyttö: 1 h/vrk, 4 kuukautta 800 vuodessa) Nämä ovat arvioituja esimerkkiarvoja. Esimerkki: Perhe, jossa on kaksi aikuista ja 2 lasta, asuu omakotitalossa, jossa on 1 taulutelevisio, 1 digiboksi, 1 DVD-soitin, 1 pelikonsoli, 2 tietokonetta, 3 stereota, 2 hehkulamppua WC:ssä, 2 hehkulamppua kylpyhuoneessa, 4 hehkulamppua keittiössä, 3 hehkulamppua ulkona, pesukone, kuivausrumpu, astianpesukone, jääkaappi, pakastin, liesi, pölynimuri, moottorinlämmitin = 6240 kwh taloussähköä vuodessa. Energiankulutusmittari Totuttele lukemaan talon energiamittari säännöllisesti, mieluusti kerran kuukaudessa. Näin havaitset nopeasti muuttuneen sähkökulutuksen. Uusissa taloissa on usein kaksi energiamittaria. Taloussähkö kannattaa laskea erotuksesta. Uudisrakennus Uudisrakennukset käyvät ensimmäisenä vuonna läpi kuivumisprosessin. Talo voi silloin kuluttaa huomattavasti enemmän energiaa kuin myöhempinä vuosina. 1-2 vuoden jälkeen tulisi säätää uudelleen lämpökäyrä, lämpökäyrän muutos sekä talon termostaattiventtiilit, koska lämmitysjärjestelmä vaatii yleensä alhaisemman lämpötilan kuivumisprosessin päätyttyä. 20 Luku 2 Lämpöpumppu talon sydän

23 3 F1145 palveluksessasi Aseta sisäilmasto Yleiskuvaus SISÄILMASTO 1 lämpötila ilmanvaihto ohjelmointi normaali pois lisäasetukset Alivalikot Valikossa SISÄILMASTO on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. lämpötila Lämmitysjärjestelmän lämpötilan säätö. Tilatiedot näyttävät lämmitysjärjestelmän asetusarvot. Jäähdytysjärjestelmän välilehti näytetään vain, jos jäähdytysmoduuli on asennettu tai lämpöpumpussa on sisäänrakennettu jäähdytystoiminto. ilmanvaihto Puhallinnopeuden säätö. Tilatiedot näyttävät valitun asetuksen. Tämä valikko näytetään vain, jos poistoilmamoduuli (lisävaruste) on asennettu. ohjelmointi Lämmityksen, jäähdytyksen ja ilmanvaihdon ohjelmointi. Tilatiedot "asetettu" näytetään, jos olet asettanut ohjelman, mutta se ei juuri nyt ole aktiivinen, "loma-asetus" näytetään, jos lomaohjelma on aktiivinen on samaan aikaan kuin ohjelma (lomaohjelma on priorisoitu), "aktiivinen" näytetään, jos joku osa ohjelmasta on aktiivinen, muuten näytetään "pois". lisäasetukset Lämpökäyrän asettaminen, säätö ulkoisella koskettimella, menolämpötilan minimiarvo, huoneanturi ja jäähdytystoiminto. 21

24 Valikko 1.1 lämpötila lämpötila 1.1 Jos talossa on useita lämmitysjärjestelmiä, tämä näytetään näytössä jokaisen järjestelmän omana lämpömittarina. Jos lämpöpumpussa on jäähdytysmoduuli tai sisäänrakennettu jäähdytystoiminto, tämä näytetään näytössä lisävälilehtenä. Lämpötilan asetus (huoneanturi on asennettu ja aktivoitu): Säätöalue: 5-30 C Tehdasasetus: 22 Näytössä näkyy lämpötila ( C), jos lämmitysjärjestelmää ohjaa huoneanturi. Huonelämpötila muutetaan asettamalla haluttu lämpötila näyttöön valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Uusi lämpötila näkyy näytön kuvakkeen oikealla puolella. Lämpötilan asetus (ilman aktivoitua huoneanturia): Säätöalue: Tehdasasetus: 0 Näytössä näkyy lämmityksen asetettu arvo (käyrän muutos). Sisälämpötilaa nostetaan tai lasketaan suurentamalla tai pienentämällä näytöllä näkyvää arvoa. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. 22

25 Määrä, jolla arvoa pitää muuttaa, jotta saavutetaan yhden asteen muutos sisälämpötilassa, riippuu talon lämmitysjärjestelmästä. Lattialämmityksen yhteydessä saattaa riittää yksi askel, mutta patterit vaativat kolme askelta. Aseta haluttu arvo. Uusi arvo näkyy näytön kuvakkeen oikealla puolella. MUISTA! Patterien tai lattialämmön termostaatit saattavat jarruttaa huonelämpötilan kohoamista. Avaa termostaattiventtiilit kokonaan (paitsi huoneissa, jotka jostain syystä halutaan pitää viileämpinä, esim. makuuhuoneet). VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä valikossa yhden askeleen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä valikossa askelen verran. Jos ulkona on lämmintä ja huonelämpötila on liian alhainen, suurenna arvoa valikossa 1.1 yhden askeleen verran. Jos ulkona on lämmintä ja huonelämpötila on liian korkea, pienennä arvoa valikossa 1.1 yhden askeleen verran. 23

26 Valikko 1.2 ilmanvaihto (vaatii lisävarusteen) ilmanvaihto 1.2 normaali (50%) nopeus 1 (0%) nopeus 2 (40%) nopeus 3 (80%) nopeus 4 (100%) Säätöalue: normaali ja nopeus 1-4 Tehdasasetus: normaali Tässä voit tilapäisesti lisätä tai vähentää huoneiston ilmanvaihtoa. Kun olet valinnut uuden nopeuden, laskuri alkaa laskea alaspäin. Ilmanvaihto palaa normaaliasetuksiin, kun aika on kulunut loppuun. Palautusaikoja voi tarvittaessa muuttaa valikossa Nopeusvaihtoehtojen perässä näytetään suluissa puhallinnopeus (prosentteina). VIHJE! Pitempiaikaisia muutoksia tarvittaessa käytä lomatoimintoa tai ohjelmointia. 24

27 Valikko 1.3 ohjelmointi ohjelmointi 1.3 lämmitys jäähdytys ilmanvaihto pois pois pois Valikossa ohjelmointi ohjelmoidaan sisämukavuus (lämmitys/jäähdytys/ilmanvaihto) kullekin viikonpäivälle. Voit myös ohjelmoida pidemmän ajan valitulle ajanjaksolle (loma) valikossa

28 Valikko lämmitys Tässä voit ohjelmoida talon lämpötilan korotuksen tai pienennyksen kolmelle eri ajanjaksolle päivässä. Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolla. Ellei huoneanturia ole aktivoitu, asetetaan haluttu muutos (valikon 1.1 asetukselle). Jotta huonelämpötila muuttuu yhden asteen, vaaditaan noin yhden akeleen muutos lattialämmitysjärjestelmässä ja noin 2-3 askeleen muutos patterijärjestelmässä. Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä rivin lopussa. Aktivoitu Ohjelma Järjestelmä OHJELMOINTI LÄMMITYS ohjelma 1 ohjelma 2 ohjelma 3 aktivoitu järjestelmä kaik ma ti ke to pe 21:30-06: la su Päivä Aikajakso Säätö Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Järjestelmä: Tässä valitaan mitä lämmitysjärjestelmää ohjelma koskee. Tämä vaihtoehto näytetään vain, jos lämmitysjärjestelmiä on useampia. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. 26

29 Säätö: Tässä asetetaan kuinka paljon lämpökäyrä muuttuu ohjelman aikana valikon 1.1 suhteen. Jos huoneanturi on asennettu, haluttu huonelämpötila asetetaan C-asteina. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. MUISTA! Jos pysäytysaika on ennen aloitusaikaa, ajanjakso jatkuu yli puolenyön. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. MUISTA! Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta. Valikko jäähdytys (vaatii lisävarusteen) Tässä voit ohjelmoida jäähdytyksen jopa kahdelle eri ajanjaksolle päivässä. Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä rivin lopussa. Aktivoitu Ohjelma OHJELMOINTI JÄÄHDYTYS ohjelma 1 ohjelma 2 aktivoitu kaik ma ti ke to pe la su 21:30-06:00 päälle Päivä Aikajakso Säätö 27

30 Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Säätö: Tässä asetetaan onko jäähdytys sallittu ohjelman aikana. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. MUISTA! Jos pysäytysaika on ennen aloitusaikaa, ajanjakso jatkuu yli puolenyön. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. Valikko ilmanvaihto (vaatii lisävarusteen) Tässä voit ohjelmoida ilmanvaihdon korotuksen tai pienennyksen kahdelle eri aikajaksolle päivässä. Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä rivin lopussa. 28

31 Aktivoitu Ohjelma OHJELMOINTI ILMANVAIHTO ohjelma 1 ohjelma 2 aktivoitu kaik ma ti ke to pe la su 21:30-06:00 nopeus 3 Päivä Aikajakso Säätö Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Säätö: Tässä asetetaan haluttu puhallinnopeus. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. MUISTA! Jos pysäytysaika on ennen aloitusaikaa, ajanjakso jatkuu yli puolenyön. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. 29

32 MUISTA! Suuri pitkäaikainen muutos voi heikentää sisäilmastoa ja käyttötaloutta. Valikko 1.9 lisäasetukset lisäasetukset 1.9 lämpökäyrä ulkoinen säätö pienin menolämpötila huoneanturiasetukset jäähdytysasetukset puhaltimen palautumisaika Valikossa lisäasetukset on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. lämpökäyrä Lämpökäyrän jyrkkyyden asetus. ulkoinen säätö Lämpökäyrän jyrkkyyden säätäminen, kun ulkoinen kosketin on kytketty. Valikko näytetään vain, kun toiminto on valittu valikossa 5.4. pienin menolämpötila Alimman sallitun menojohdon lämpötilan asetus. huoneanturiasetukset Huoneanturin asetukset. jäähdytysasetukset Jäähdytyksen asetukset. puhaltimen palautumisaika Puhaltimen palautusaikojen asetukset ilmanvaihdon tilapäisten nopeusmuutosten yhteydessä. oma käyrä Oman lämpökäyrän määrittäminen. pisteensiirto Lämpökäyrän muutoksen säätäminen tietyssä ulkolämpötilassa. 30

33 Valikko lämpökäyrä järjestelmä lämpökäyrä menojohdon lämpötila C ulkolämpötila C lämpökäyrä Säätöalue: 0-15 Tehdasasetus: 9 Valikossa lämpökäyrä voit nähdä talon lämpökäyrän. Lämpökäyrän tehtävä on varmistaa tasainen sisälämpötila kaikissa ulkolämpötiloissa ja säästää siten energiaa. Tämän lämpökäyrän perusteella lämpöpumpun ohjausyksikkö määrittää lämmitysjärjestelmään menevän veden lämpötilan, menojohdon lämpötilan, ja siten sisälämpötilan. Tässä voit valita lämpökäyrän ja lukea, miten menojohdon lämpötila muuttuu eri ulkolämpötiloissa. Menolämpötila C Brantare Jyrkempi kurvlutning käyrä C UTETEMPERATUR Ulkolämpötila Lämpökäyrän jyrkkyys Lämpökäyrän jyrkkyys ilmaisee, kuinka monta astetta lämpöjohdon menolämpötilaa nostetaan/lasketaan, kun ulkolämpötila laskee/nousee. Jyrkempi käyrän tarkoittaa korkeampaa menolämpötilaa tietyssä ulkolämpötilassa. Käyrän ihannejyrkkyys riippuu paikallisista ilmasto-olosuhteista, talon lämmitysjärjestelmästä (patteri- vai lattialämmitys) sekä siitä, kuinka hyvin talo on eristetty. 31

34 Lämpökäyrä asetetaan lämmitysjärjestelmän asennuksen yhteydessä, mutta sitä on ehkä säädettävä jälkeenpäin. Sen jälkeen lämpökäyrää ei normaalisti tarvitse muuttaa. MUISTA! Sisälämpötilan hienosäädön yhteydessä lämpökäyrää siirretään ylös- tai alaspäin. Tämä tehdään valikossa 1.1 lämpötila. Menolämpötila C Förskjuten Muutettu värmekurva lämpökäyrä Käyrän muutos Lämpökäyrän muutos tarkoittaa, että menojohdon lämpötila muuttuu yhtä paljon kaikissa ulkolämpötiloissa, esim. +2 muutos nostaa menojohdon lämpötilaa 5 C kaikissa ulkolämpötiloissa C UTETEMPERATUR Ulkolämpötila Menolämpötila C Enimmäisarvo Maximivärde Minimiarvo Minimivärde C UTETEMPERATUR Ulkolämpötila Menojohdon lämpötila maksimi- ja minimiarvot Koska menojohdon lämpötila ei voi nousta korkeammaksi kuin asetettu maksimiarvo eikä laskea alemmaksi kuin asetettu minimiarvo, lämpökäyrä kääntyy vaakasuuntaan näissä lämpötiloissa. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille 35 ja 45 C. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. 32

35 Käyrän päässä oleva numero osoittaa käyrän jyrkkyyden. Lämpömittarin vieressä oleva numero osoittaa lämpökäyrän muutoksen. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Käyrä 0 on oma lämpökäyrä, joka on luotu valikossa Toisen lämpökäyrän valitsemiseksi (lämpökäyrän jyrkkyys): HUOM! Jos lämmitysjärjestelmiä on vain yksi, käyrän numero on jo merkitty, kun valikkoikkuna avautuu. 1. Valitse järjestelmä (jos niitä on useampia), jonka lämpökäyrä muutetaan. 2. Kun järjestelmän valinta vahvistetaan, lämpökäyrän numero merkitään. 3. Palaa säätötilaan painamalla OK-painiketta. 4. Valitse uusi lämpökäyrä. Lämpökäyrät on numeroitu 0 15, mitä suurempi numero, sitä jyrkempi käyrä ja korkeampi menolämpötila. Lämpökäyrä 0 tarkoittaa, että oma käyrä (valikko 1.9.7) käytetään. 5. Lopeta asetusten määrittäminen painamalla OK-painiketta. Lämpökäyrän lukeminen: 1. Kierrä valitsinta, niin että ulkolämpötilan akselin rengas merkitään. 2. Paina OK-painiketta. 3. Seuraa harmaata viivaa lämpökäyrään saakka ja lue vaakaviivan päästä menojohdon lämpötila valitussa ulkolämpötilassa. 4. Nyt voit lukea eri lämpötilat kiertämällä valitsinta oikealla tai vasemmalle ja lukea vastaavan menojohdon lämpötilan. 5. Poistu lukutilasta painamalla OK- tai takaisin-painiketta. 33

36 VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian korkea, pienennä lämpökäyrän muutosta askelen verran. 34

37 Valikko ulkoinen säätö ulkoinen säätö ilmastointijärjestelmä 1 ilmastointijärjestelmä 2 ilmastointijärjestelmä 3 ilmastointijärjestelmä 4 C C lämmitysjärjestelmä Säätöalue: tai haluttu huonelämpötila, jos huoneanturi on asennettu. Tehdasasetus: 0 Kytkemällä ulkoinen kosketin, esim. huonetermostaatti tai ajastin, voidaan tilapäisesti tai jaksottaisesti nostaa tai laskea huonelämpötilaa. Kun kosketin on suljettu, lämpökäyrän muutos muuttuu valikossa valitun lukumäärän portaita. Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolle. Jos lämmitysjärjestelmiä on useampia, jokaiselle voidaan tehdä omat asetukset. 35

38 Valikko pienin menolämpötila pienin menolämpötila ilmastointijärjestelmä 1 ilmastointijärjestelmä 2 ilmastointijärjestelmä 3 ilmastointijärjestelmä 4 C C C C lämmitysjärjestelmä Säätöalue: C Tehdasasetus: 15 C Tässä asetetaan lämmitysjärjestelmän korkein menolämpötila. Tämä tarkoittaa, että F1145 ei koskaan käytä laskelmissa alempaa lämpötilaa kuin tässä asetettu. Jos lämmitysjärjestelmiä on useampia, jokaiselle voidaan tehdä omat asetukset. VIHJE! Arvoa voidaan suurentaa, jos talossa on esim. kellari, jossa halutaan pitää yllä pientä peruslämpöä myös kesäisin. 36

39 Valikko huoneanturiasetukset huoneanturiasetukset ohjaus huoneanturi järj. 1 kerroin järjestelmä 1 ohjaus huoneanturi järj. 2 ohjaus huoneanturi järj. 3 kerroin järjestelmä 3 ohjaus huoneanturi järj. 4 järjestelmäkerroin Säätöalue: 0,2-3,0 Tehdasasetus: 2,0 Tässä voit aktivoida huoneanturin huonelämpötilan ohjaukseen. Tässä voit myös asettaa kertoimen, joka määrittää kuinka paljon poikkeama halutun ja todellisen huonelämpötilan välillä vaikuttaa menolämpötilaan. Suurempi arvo antaa suuremman lämpökäyrän muutoksen. Jos lämmitysjärjestelmiä on useampia, edellä kuvattu asetus voidaan tehdä jokaiselle järjestelmälle. 37

40 Valikko jäähdytysasetukset (vaatii lisävarusteen) jäähdytys alin jäähdytysjohdon lämpötila jäähdytysmenolämpötila +20 C:ssa jäähdytysmenolämpötila +30 :ssa aika jäähdytyksen ja lämmityksen välillä sulje alashuntit jäähdytyksellä C C C h käytä huoneanturia alin jäähdytysjohdon lämpötila Säätöalue: 5-50 C Tehdasasetus: 10 jäähdytysmenolämpötila +20 C:ssa Säätöalue: 5-50 C Tehdasasetus: 20 jäähdytysmenolämpötila +30 :ssa Säätöalue: 5-50 C Tehdasasetus: 15 aika jäähdytyksen ja lämmityksen välillä Säätöalue: 0-48 h Tehdasasetus: 2 lämmitys huonealilämpötilassa Säätöalue: 0,5-10,0 C Tehdasasetus: 1,0 jäähdytys huoneylilämpötilassa Säätöalue: 0,5-10,0 C Tehdasasetus: 1,0 38

41 Voit käyttää F1145 -lämpöpumppua talon jäähdyttämiseen lämpimänä vuodenaikana. Valikko puhaltimen palautumisaika (vaatii lisävarusteen) puhaltimen palautumisaika nopeus 1 nopeus 2 nopeus 3 nopeus 4 h h h h nopeus 1-4 Säätöalue: 1 99 h Tehdasasetus: 4 h Tässä valitaan palautusaika tilapäiselle ilmanvaihdon nopeudenmuutokselle (nopeus 1-4) valikossa 1.2. Palautumisaika tarkoittaa aikaa, joka kuluu ennen kuin ilmanvaihtonopeus palaa normaaliksi. 39

42 Valikko oma käyrä oma käyrä menoj. lämpötila -30 C menoj. lämpötila -20 C menoj. lämpötila -10 C menoj. lämpötila 0 C menoj. lämpötila 10 C menoj. lämpötila 20 C C C C C C C menolämpötila Säätöalue: C Tässä voit erityistarpeen yhteydessä luoda oman lämpökäyrän määrittämällä halutut menolämpötilat eri ulkolämpötiloissa. MUISTA! Käyrä 0 valikossa pitää valita, jotta tämä käyrä olisi voimassa. 40

43 Valikko pisteensiirto pisteensiirto ulkolämpötilapiste käyrän muutos C C menojohdon lämpötila C ulkolämpötila C ulkolämpötilapiste Säätöalue: C Tehdasasetus: 0 C käyrän muutos Säätöalue: C Tehdasasetus: 0 C Tässä voit valita lämpökäyrän muutoksen tietyssä ulkolämpötilassa. Jotta huonelämpötila muuttuu yhden asteen, vaaditaan noin yhden asteen muutos lattialämmitysjärjestelmässä ja noin 2-3 asteen muutos patterijärjestelmässä. Lämpökäyrään vaikutetaan, kun lämpötila poikkeaa ± 5 Casetetustaulko- lämpötilapiste. On tärkeää, että lämpökäyrä on valittu niin, että huonelämpötila tuntuu tasaiselta. VIHJE! Jos talo tuntuu kylmältä esim. -2 C lämpötilassa, asetetaan "ulkolämpötilapiste" arvoksi "-2" ja "käyrän muutos" suurennetaan, kunnes haluttu huonelämpötila saavutetaan. 41

44 MUISTA! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. 42

45 Aseta käyttövesikapasiteetti Yleiskuvaus KÄYTTÖVESI 2 tilapäinen luksus mukavuustila ohjelmointi pois säästö aktiivinen lisäasetukset Alivalikot Tämä valikko näkyy vain, jos lämminvesivaraaja on liitetty lämpöpumppuun. Valikossa KÄYTTÖVESI on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. tilapäinen luksus Käyttövesilämpötilan tilapäisen korotuksen aktivointi. Tilatiedot näyttävät "pois" tai kuinka kauan tilapäinen lämpötilan korotus on voimassa. mukavuustila Käyttövesimukavuuden säätö. Tilatiedot näyttävät valitun tilan, "säästö", "normaali" tai "luksus". ohjelmointi Käyttövesimukavuuden ohjelmointi. Tilatiedot "asetettu" näyttävät, onko joku osa ohjelmasta on aktiivinen juuri nyt "loma-asetus" näkyy, jos loma-asetus on aktiivinen (valikko 4.7), muuten näytetään "pois". lisäasetukset Käyttövesilämpötilan jaksoittaisen korotuksen aktivointi. 43

46 Valikko 2.1 tilapäinen luksus tilapäinen luksus 2.1 pois 3h 6h 12 h Säätöalue: 3, 6 ja 12 tuntia sekä tila "pois" Tehdasasetus: "pois" Tilapäisen suuremman käyttövesitarpeen yhteydessä voit tässä valikossa valita käyttövesilämpötilan noston luksustasoon asetetuksi ajaksi. MUISTA! Jos mukavuustila "luksus" on valittu valikossa 2.2 lisäkorotusta ei voida tehdä. Toiminto aktivoituu heti kun ajanjakso valitaan ja vahvistetaan OK-painikkeella. Oikealla oleva aika osoittaa jäljellä olevan ajan valitulla asetuksella. Kun aika on loppunut, F1145 palaa valikossa 2.2. asetettuun tilaan Valitse "pois" :n kytkemiseksi pois päältätilapäinen luksus. 44

47 Valikko 2.2 mukavuustila mukavuustila 2.2 säästö normaali luksus Säätöalue: säästö, normaali, luksus Tehdasasetus: normaali Valittavien tilojen erona on käyttöveden lämpötila. Korkeammalla lämpötilalla käyttövesi riittää pitempään. säästö: Tämä tila antaa muita vähemmän käyttövettä, mutta samalla se on kaikkein taloudellisin. Tätä tilaa voidaan käyttää pienemmissä talouksissa, joissa tarvitaan vähän käyttövettä. normaali: Normaalitila antaa suuremman vesimäärän ja sopii useimpiin talouksiin. luksus: Luksustila antaa suurimman mahdollisen käyttövesimäärän. Tässä tilassa käyttövettä lämmitetään kompressorin lisäksi myös sähkövastuksella, mikä suurentaa käyttökustannuksia. Valikko 2.3 ohjelmointi Tässä voit ohjelmoida lämpöpumpun käyttövesitilan enintään kahdelle eri ajanjaksolle päivässä. Ohjelma aktivoidaan/deaktivoidaan merkitsemällä/poistamalla merkintä kohdasta "aktivoitu". Deaktivointi ei vaikuta asetettuihin aikoihin. Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä. 45

48 Aktivoitu Ohjelma OHJELMOINTI KÄYTTÖVESI 2.3 ohjelma 1 ohjelma 2 aktivoitu kaik ma ti ke to pe la su normaali Päivä Aikajakso Säätö Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Säätö: Tässä asetetaan mitä käyttövesitilaa käytetään ohjelman aikana. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. MUISTA! Jos pysäytysaika on ennen aloitusaikaa, ajanjakso jatkuu yli puolenyön. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. 46

49 Valikko 2.9 lisäasetukset lisäasetukset 2.9 jaksoittainen korotus käyttövesikierto Valikossa lisäasetukset on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. Valikko jaksoittainen korotus jaksoittainen korotus aktivoitu ajanjakso päivää käynnistysaika Seur. jaks. korotus ajanjakso Säätöalue: 1-90 päivää Tehdasasetus: 14 päivää käynnistysaika Säätöalue: 00:00-23:00 Tehdasasetus: 02:00 Varaajan bakteerikasvun estämiseksi kompressori voi yhdessä sähkövastuksen kanssa korottaa käyttöveden lämpötilaa säännöllisin väliajoin. 47

50 Voit myös määrittää käyttöveden lämpötilan korotusten aikavälin. Säätöalue on 1-90 vuorokautta. Tehdasasetus on 14 vrk. Poista merkintä "aktivoitu" toiminnon kytkemiseksi pois päältä. 48

51 Tärkeää Yleiskuvaus INFO 3 huoltotiedot kompressoritiedot lisäyksen tiedot suorita pois hälytysloki Valikko 3.1 Alivalikot Valikossa INFO on useita alivalikoita. Näissä valikoissa ei voi tehdä asetuksia, niissä ainoastaan näytetään tietoja. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. huoltotiedot näyttää lämpöpumpun lämpötilat ja asetukset. kompressoritiedot näyttää kompressorin käyttöajat, käynnistysmäärät jne. lisäyksen tiedot näyttää tiedot mm. lisäyksen käyntiajoista ym. hälytysloki näkyy viimeisin hälytys sekä tietoa lämpöpumpusta hälytyshetkellä. huoltotiedot huoltotiedot 3.1 tila käyttöpriorisointi käyttöveden täyttö menolämpötila laskettu menolämpötila asteminuutit ulkolämpötila lämmönkeruu sisään lämmönkeruu ulos EB100 pois 49.0 C 30.5 C 15.0 C C 6.2 C 3.9 C 49

52 Tässä näytetään tietoja lämpöpumpun käyttötilasta (esim. nykyiset lämpötilat jne.). Muutoksia ei voi tehdä. Tiedot näkyvät usealla sivulla. Siirry sivujen välillä kiertämällä valitsinta. Valikon symbolit: Kompressori Lämpö Lisäys Ilmanvaihto Jäähdytys Käyttövesi Lämmityksen kiertovesipumppu (oranssi) Lämmönkeruupumppu (sininen) Allas Valikko 3.2 kompressoritiedot kompressoritiedot 3.2 tila: käynnistysten lukumäärä: kokonaiskäyttöaika: - josta käyttövesi: suorita 1h 0h Tässä saat tietoa kompressorin käyttötilasta ja tilastoista Muutoksia ei voi tehdä. Tietoja voi olla usealla sivulla. Siirry sivujen välillä kiertämällä valitsinta. 50

53 Valikko 3.3 lisäyksen tiedot lisäyksen tiedot 3.3 tila: aikakerroin: pois Tässä saat tietoa lisäyksen asetuksista, käyttötilasta ja tilastotietoa. Muutoksia ei voi tehdä. Tietoja voi olla usealla sivulla. Siirry sivujen välillä kiertämällä valitsinta. Valikko 3.4 hälytysloki hälytysloki 3.4 Tasovahti LK Tasovahti LK Tasovahti LK Tasovahti LK Tasovahti LK Tasovahti LK Yhteysv. In HP-hälytys Anturi:BT6 Anturi:BT6 Vianetsinnän helpottamiseksi tähän on tallennettu lämpöpumpun käyttötila hälytyksen lauetessa. Voit nähdä tiedot 10 viimeisestä hälytyksestä. Kun haluat nähdä käyttötilan hälytyksen yhteydessä, merkitse hälytys ja paina OK-painiketta. 51

54 hälytysloki 3.4 Tasovahti LK ulkolämpötila menolämpötila paluulämpötila käyttöveden täyttö lämmönkeruu sisään lämmönkeruu ulos lauhduttimen meno käyttöaika käyttötila -5.6 C 30.5 C 25.0 C 49.0 C 6.2 C 3.9 C 30.5 C 0 min lämmitys Tiedot hälytyksestä. 52

55 Sovita lämpöpumppu Yleiskuvaus LÄMPÖPUMPPU 4 plustoiminnot käyttötila auto omat kuvakkeet aika ja päiväys kieli / kieli loma-asetus pois Alivalikot Valikossa LÄMPÖPUMPPU on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. plustoiminnot Lämmitysjärjestelmän mahdollisia lisätoimintoja koskevat asetukset. käyttötila Manuaalisen tai automaattisen käyttötilan aktivointi. Tilatiedot näyttävät valitun käyttötilan. omat kuvakkeet Asetukset koskien lämpöpumpun käyttöliittymän kuvakkeita, jotka näkyvät luukussa kun ovi on suljettu. aika ja päiväys Kellonajan ja päiväyksen asettaminen. kieli Tässä voit valita millä kielellä näytön tiedot esitetään. Tilatiedot näyttävät valitun kielen. loma-asetus Lämmityksen, jäähdytyksen ja ilmanvaihdon loma-asetukset. Tilatiedot "asetettu" näytetään, jos olet asettanut loma-asetuksen, mutta se ei juuri nyt ole aktiivinen, "aktiivinen" näytetään, jos joku osa loma-asetuksesta on aktiivinen, muuten näytetään "pois". lisäasetukset Lämpöpumpun työtavan asetukset. 53

56 Valikko 4.1 plustoiminnot plustoiminnot 4.1 allas Tämän alavalikoissa tehdään lämmitysjärjestelmän lisätoimintojen asetukset. Valikko allas (vaatii lisävarusteen) allas aktivoitu käynnistyslämpötila pysäytyslämpötila C C käynnistyslämpötila Säätöalue: 15,0-70,0 C Tehdasasetus: 22,0 C pysäytyslämpötila Säätöalue: 15,0-70,0 C Tehdasasetus: 24,0 C Tässä valitaan onko allasohjaus aktiivinen ja missä lämpötiloissa (käynnistysja pysäytyslämpötila) allaslämmitys tapahtuu. 54

57 Kun altaan lämpötila on laskenut asetetun käynnistyslämpötilan alle eikä käyttövesi- tai lämmitystarvetta ole, F1145 alkaa lämmittää allasvettä. Poista merkintä "aktivoitu" allaslämmityksen kytkemiseksi pois päältä. MUISTA! Käynnistyslämpötila ei voi olla korkeampi kuin pysäytyslämpötila. Valikko 4.2 käyttötila käyttötila 4.2 auto käsinohjaus vain lisäys käyttötila Säätöalue: auto, käsinohjaus, vain lisäys Tehdasasetus: auto toiminnot Säätöalue: kompressori, lisäys, lämmitys, jäähdytys Lämpöpumpun käyttötilaksi asetetaan yleensä "auto". Voit asettaa lämpöpumpun tilaksi "vain lisäys", jolloin käytetään vain lisäystä tai "käsinohjaus" ja valita itse, mitkä toiminnot sallitaan. Muuta käyttötila merkitsemällä haluttu tila ja painamalla OK-painiketta. Kun käyttötila on valittu, oikealla näytetään sallitut (yliviivattu = ei sallittu) ja valittavat vaihtoehdot. Valitse sallitut toiminnot merkitsemällä toiminto säätöpyörällä ja painamalla OK-painiketta. 55

58 Käyttötilaauto Tässä käyttötilassa et voi valita sallittuja toimintoja, koska lämpöpumppu tekee sen automaattisesti. Käyttötilakäsinohjaus Tässä käyttötilassa voit itse valita, mitkä toiminnot sallitaan. Et voi deaktivoida "kompressori" käsinkäyttötilassa. Käyttötilavain lisäys MUISTA! Jos valitset tilan "vain lisäys" kompressori poistetaan käytöstä ja käyttökustannukset nousevat. Tässä käyttötilassa kompressori ei ole aktiivinen ja lämmitys tapahtuu pelkästään sähkövastuksella. Voit myös deaktivoida lämmityksen tai jäähdytyksen (vain jos jäähdytysmoduuli on asennettu tai lämpöpumpussa on sisäänrakennettu jäähdytystoiminto). Toiminnot "kompressori" tuottaa käyttöveden ja lämmitysveden. Jos "kompressori" deaktivoidaan, se osoitetaan päävalikon symbolilla. Et voi deaktivoida "kompressori" käsinkäyttötilassa. "lisäys" auttaa kompressoria lämmittämään talon ja/tai käyttöveden, kun lämpöpumppu ei pysty itsekseen täyttämään koko tarvetta. "lämmitys" lämmittääksesi taloa. Voit deaktivoida toiminnon, kun et halua että lämmitys on toiminnassa. "jäähdytys" jäähdyttääksesi taloa lämpimällä säällä. Voit deaktivoida toiminnon, kun et halua että jäähdytys on toiminnassa. Tämä vaihtoehto edellyttää, että jäähdytysmoduuli on asennettu tai lämpöpumpussa on sisäänrakennettu jäähdytystoiminto. MUISTA! Jos deaktivoit "lisäys" talo ei ehkä ole riittävän lämmin. 56

59 Valikko 4.3 omat kuvakkeet ulko-/sisälämpötila omat kuvakkeet 4.3 käyttöveden lämpötila analoginen kello digitaalikello Tässä voit valita, mitkä kuvakkeet näkyvät näytössä, kun F1145:n ovi on kiinni. Voit valita jopa 3 kuvaketta. Jos valitset useampia, ensimmäisenä valittu häviää. Kuvakkeet näkyvät valintajärjestyksessä. Valikko 4.4 aika ja päiväys aika aika ja päiväys h 12 h päiväys päivä kuukausi vuosi Tässä asetetaan aika, päiväys ja näyttötila. 57

60 Valikko 4.6 kieli kieli 4.6 Tässä voit valita millä kielellä näytön tiedot esitetään. Valikko 4,7 loma-asetus loma-asetus 4.7 aktivoitu aloituspäiväys lopetuspäiväys lämmitys haluttu huonelämpötila käyttövesimukavuus jäähdytys ilmanvaihto allas säästö pois normaali pois Energiankulutuksen pienentämiseksi loma-aikana voit ohjelmoida alemman lämpötilan ja käyttövesilämpötilan. Jäähdytys, tuuletus ja uima-allas on mahdollista myös ohjelmoida, jos toiminnot on kytketty. Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolla. Tämä asetus koskee kaikkia lämmitysjärjestelmiä, joissa on huoneanturi. Jos huoneanturia ei ole aktivoitu, asetetaan haluttu lämpökäyrän muutos. Tämä asetus koskee kaikkia lämmitysjärjestelmiä, joissa ei ole huoneanturia. Jotta huonelämpötila muuttuu yhden asteen, vaaditaan noin yhden askeleen muutos lattialämmitysjärjestelmässä ja noin 2-3 askeleen muutos patterijärjestelmässä. 58
