1 Käyttöohjekirja Ohjausyksikkö LEK UHB FI

2 Yksityiskohtainen selostus painikkeiden toiminnoista löytyy sivulla 9. Valikoiden selaaminen ja asetusten tekeminen on selostettu sivulla 12. Pääset sisälämpötilan asetustilaan painamalla päävalikossa kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu sivulla 19. Voit lisätä tilapäisesti käyttövesimäärää (jos SMO 20-lämpöpumppuun on liitetty lämminvesivaraaja) kiertämällä säätöpyörää niin, että valikko 2 on valittu ja painamalla sitten kaksi kertaa OK-painiketta. Asetuksen tekeminen on selostettu luvussa sivulla 33. Toimenpiteet toimintahäiriöiden yhteydessä Jos laitteistoosi tulee toimintahäiriö, voit yrittää poistaa häiriön syyn seuraavilla toimenpiteillä ennen kuin kutsut asentajan. Katso ohjeet sivulla 56.

3 Sisällys 1 Tärkeää Laitteiston tiedot Turvallisuustiedot Sarjanumero Yhteystiedot SMO 20 Hyvä valinta 2 Ohjausyksikkö - talon sydän Ohjausyksikön toiminta Yhteys SMO 20 -lämpöpumppuun SMO 20:n hoito 3 SMO 20 palveluksessasi Aseta sisäilmasto Aseta käyttövesikapasiteetti Tärkeää Sovita lämpöpumppu 4 Häiriöt Hälytysten käsittely Vianetsintä Vain lisälämmönlähde 5 Tekniset tiedot 6 Sanasto Hakemisto Sisällys 1

4 1 Tärkeää Laitteiston tiedot Tuote SMO 20 Sarjanumero Asennuspäivä Asentaja Liitännän tyyppi Varaaja/lämminvesivaraaja Lämpöpumppu/tehoversio Lisälämmön tyyppi/teho Nro Nimitys Asetettu Tehdasasetukset lämpökäyrä (muutos/jyrkkyys) 0/9 Sarjanumero on aina ilmoitettava Täten todistetaan, että asennus on tehty NIBEn asentajan käsikirjan ohjeiden sekä voimassa olevien määräysten mukaan. Päiväys Allek. 2 Luku 1 Tärkeää

5 Turvallisuustiedot Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE HUOM! SMO 20 kytketään turvakytkimeen, jonka kosketinväli on vähintään 3 mm. HUOM! Jos syöttökaapeli vahingoittuu, sen saa vaihtaa vain NIBE, valmistajan huoltoedustaja tai vastaava pätevä ammattilainen vaaran välttämiseksi. Symbolit HUOM! Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. Luku 1 Tärkeää 3

6 Merkintä SMO 20 on CE-merkitty ja sen kotelointiluokka on IP21. CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. IP21 tarkoittaa, ettei tuotteeseen voi työntää esinettä, jonka läpimitta on 12,5 mm tai suurempi ja että se on suojattu pystysuoraan tippuvan veden tunkeutumista vastaan. 4 Luku 1 Tärkeää

7 Sarjanumero Sarjanumero on ohjausmoduulin kannen päällä. LEK MUISTA! Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä. Luku 1 Tärkeää 5

8 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou DE DK FI FR GB NL NO Tel: Fax: NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: NIBE Energy Systems France Sarl, Zone industrielle RD 28, Reyrieux Tel : Fax : NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: Luku 1 Tärkeää

9 PL RU SE NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta Luku 1 Tärkeää 7

10 SMO 20 Hyvä valinta SMO 20-ohjausmoduuli on suunniteltu lämmittämään talosi edullisesti ja ympäristöystävällisesti. Yhdessä NIBE-ilma-/vesilämpöpumpun ja lämminvesivaraajan kanssa se takaa varmatoimisen ja taloudellisen lämmöntuotannon. Lisälämmönlähde (esim. öljy/sähkö/kaasukattila) voidaan kytkeä automaattisesti päälle, jos jotain odottamatonta tapahtuu tai varajärjestelmänä. Tunnusomaista SMO 20:lle: Selkeä näyttö Ohjausmoduulissa on selkeä näyttö, jonka helppotajuiset valikot helpottavan miellyttävän sisäilmaston säätämistä. Helppo asentaa SMO 20 on helppo asentaa yhdessä yhteensopivan NIBE-ilmalämpöpumpun kanssa. Näiden kanssa asennettaessa ohjausmoduuli kytketään lämpöpumppuun, jolloin mahdollinen lämpöpumppuhälytys näkyy SMO 20:ssa. Ohjausmoduulin pienen koon ansiosta se voidaan asentaa seinälle sisätiloihin, jolloin siihen on helppo päästä käsiksi laitteiston tarkastuksen yhteydessä. 8 Luku 1 Tärkeää

11 2 Ohjausyksikkö - talon sydän Ohjausyksikön toiminta SMO 20 on yksinkertainen ohjausmoduuli, joka muodostaa yhdessä NI- BE-ilma-/vesilämpöpumpun, lämminvesivaraajan/varaajasäiliön ja lisälämmönlähteen (esim. sähkö/öljykattila) kanssa täydellisen kokonaisuuden. Se ohjaa mm. lämpöpumppua, kiertovesipumppuja, vaihtoventtiilejä ja lisälämmönlähteitä ja on suunniteltu lämmittämään talosi edullisesti ja ympäristöystävällisesti. Yhteys SMO 20 -lämpöpumppuun Näyttö Ohjausmoduulin etupuolella on näyttöyksikkö, jonka avulla kommunikoit SMO 20:n kanssa. Täällä voit: kytkeä sisämoduulin päälle tai pois tai pitää laitteiston varatilassa. säätää sisälämpötilan ja käyttöveden lämpötilan sekä sovittaa laitteiston toiveittesi mukaiseksi. saat tietoa asetuksista, tiloista ja tapahtumista. näet eri tyyppiset hälytykset ja saat toimenpideohjeita. Luku 2 Ohjausyksikkö - talon sydän 9

12 A B C D E F Näyttö Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Selkeän näytön ja helppokäyttöisen valikkojärjestelmän avulla voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. Tilan merkkivalo Merkkivalo ilmaisee ohjausyksikön tilan. Se: palaa vihreänä normaalitilassa. palaa keltaisena, kun varatila on aktivoitu. palaa punaisena hälytyksen lauettua. OK-painike OK-painiketta käytetään seuraaviin: vahvista alivalikon/vaihtoehdon/asetuksen/aloitusoppaan sivun valinta. Takaisin-painike Takaisin-painiketta käytetään: palataksesi edelliseen valikkoon. peruuttaaksesi asetuksen, jota ei ole vahvistettu. Valitsin Valitsinta voi kiertää oikealle tai vasemmalle. Voit: siirtyä valikoissa ja vaihtoehtojen välillä. suurentaa tai pienentää arvoa. vaihtaa sivua monisivunäytössä (esim. ohjeteksti ja huoltotiedot). Katkaisin Katkaisin on kolme tilaa: Päällä () Valmiustila ( ) Varatila ( ) Varatilaa tulee käyttää vain silloin, kun ohjausyksikössä on jokin vika. Tässä tilassa lämpöpumpun kompressori pysäytetään ja mahdollinen sähkövastus kytkeytyy päälle. Ohjausyksikön näyttö on sammutettu ja merkkivalo palaa keltaisena. 10 Luku 2 Ohjausyksikkö - talon sydän

13 Valikkojärjestelmä Valikko 1 Valikko 2 Valikko 3 Valikko 4 SISÄILMASTO Sisäilmastoon vaikuttavat asetukset. Katso sivulla 19. KÄYTTÖVESI Käyttöveden tuotantoon vaikuttavat asetukset. Katso sivulla 33. Tämä valikko näkyy vain, jos lämminvesivaraaja on asennettu. INFO Lämpötilan ja muiden käyttötietojen näyttö sekä hälytyslokiin käsiksi pääsy. Katso sivu 37. MIN LAITTEISTO Kellonajan, päiväyksen, kielen, näytön, käyttötilan jne. asetus. Katso sivu 40. Luku 2 Ohjausyksikkö - talon sydän 11

14 Käyttö Kohdistinta siirretään kiertämällä valitsinta oikealle tai vasemmalle. Merkityt kohdat ovat aina vaaleita ja/tai niissä on vaalea kehys. Valitse valikko Valikkojärjestelmässä liikutaan merkitsemällä päävalikko ja painamalla sitten OK-painiketta. Näyttöön tulee uusi ikkuna alivalikoineen. Valitse yksi alivalikoista merkitsemällä se ja painamalla OK-painiketta. 12 Luku 2 Ohjausyksikkö - talon sydän

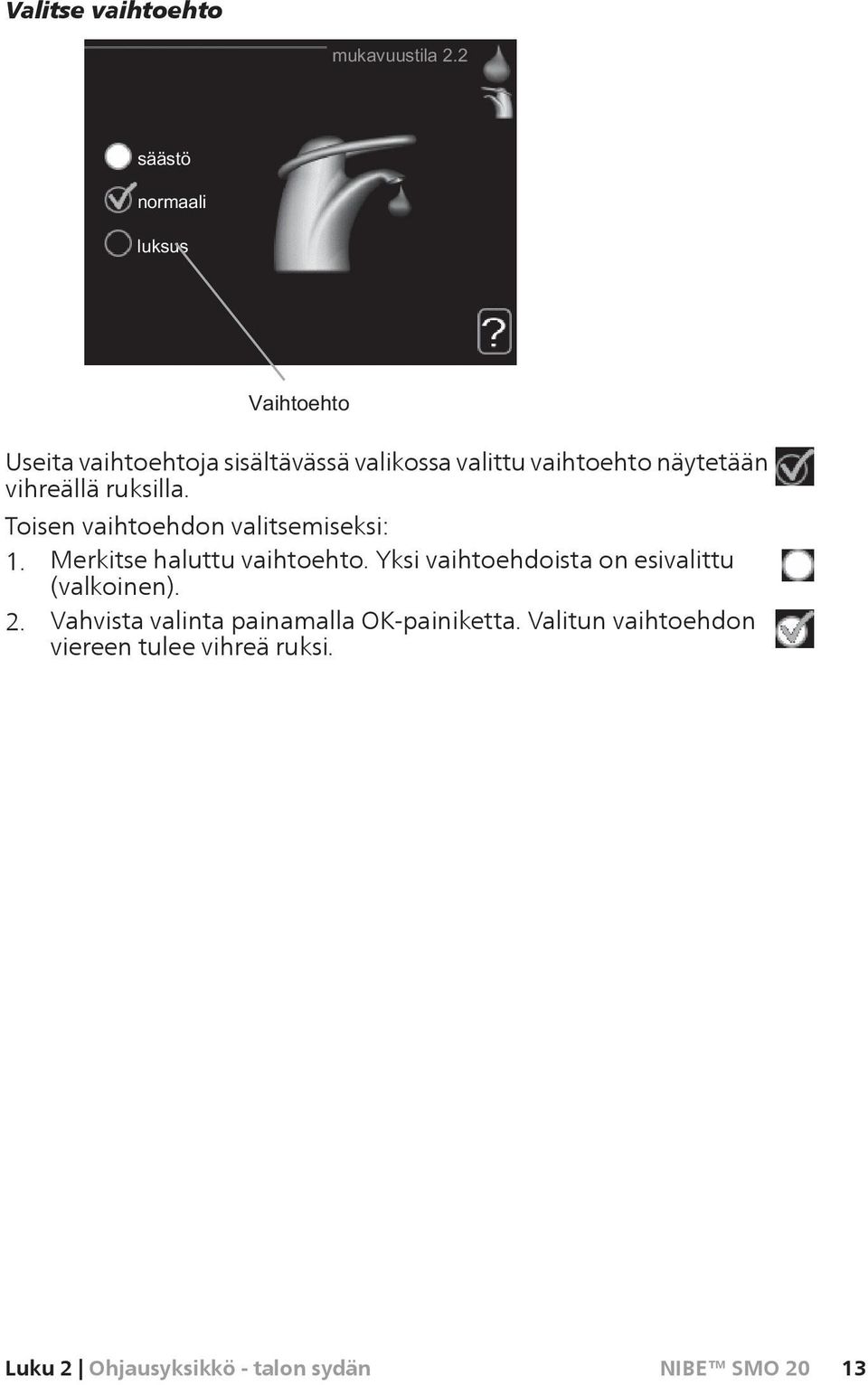

15 Valitse vaihtoehto Useita vaihtoehtoja sisältävässä valikossa valittu vaihtoehto näytetään vihreällä ruksilla. Toisen vaihtoehdon valitsemiseksi: 1. Merkitse haluttu vaihtoehto. Yksi vaihtoehdoista on esivalittu (valkoinen). 2. Vahvista valinta painamalla OK-painiketta. Valitun vaihtoehdon viereen tulee vihreä ruksi. Luku 2 Ohjausyksikkö - talon sydän 13

16 Aseta arvo Yhden arvon asettamiseksi: 1. Merkitse valitsimella asetettava arvo. 2. Paina OK-painiketta. Arvon tausta muuttuu vihreäksi, mikä tarkoittaa, että olet säätötilassa. 3. Suurenna arvoa kiertämällä valitsinta oikealle ja pienennä arvoa kiertämällä sitä vasemmalle. 4. Vahvista asetettu arvo painamalla OK-painiketta. Palaa alkuperäiseen arvoon painamalla takaisin-painiketta. 14 Luku 2 Ohjausyksikkö - talon sydän

17 Käytä virtuaalinäppäimistöä Tietyissä valikoissa teksti pitää syöttää virtuaalinäppäimistöllä. Valikosta riippuen käytettävissä on erilaisia merkistöjä, jotka valitset valintanupilla. Jos haluat vaihtaa merkistöä, paina takaisinpainiketta. Jos valikossa on vain yksi merkistö, näppäimistö näytetään suoraan. Kun olet kirjoittanut tekstin, merkitse "OK" ja paina OK-painiketta. Luku 2 Ohjausyksikkö - talon sydän 15

18 Selaa ikkunoita Valikossa voi olla useita ikkunoita. Siirry ikkunoiden välillä kiertämällä valitsinta. Selaa aloitusoppaan ikkunoita 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavaan kohtaan aloitusoppaassa painamalla OK-painiketta. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. 16 Luku 2 Ohjausyksikkö - talon sydän

19 SMO 20:n hoito Säännölliset tarkastukset Lämpöpumppu vaatii hyvin vähän hoitoa käyttöönoton jälkeen. Laitteiston säännöllinen tarkastus on kuitenkin suositeltavaa. Lisätietoa lämpöpumpun ja/tai lämminvesivaraajan hoidosta on kyseisen laitteen käyttöohjeessa. Jos jotain epänormaalia sattuu, näytössä näytetään viestit käyttöhäiriöistä erilaisten hälytystekstien muodossa. Katso hälytysten käsittely sivulla 55. Säästövinkkejä Lämpöpumppusi tuottaa lämpöä ja käyttövettä. Tämä tapahtuu tehtyjen ohjausasetusten mukaan. Energiankulutukseen vaikuttavia tekijöitä ovat esim. sisälämpötila, käyttöveden kulutus, talon eristyksen laatu sekä se, onko talossa useita suuria ikkunapintoja. Talon sijainti esim. tuulisella paikalla vaikuttaa myös. Muista myös, että aktivoimalla tilan "Käyttövesi Säästö" kulutat vähemmän energiaa. Virrankulutus Sisälämpötilan nostaminen yhdellä asteella lisää sähkönkulutusta noin 5 %. Taloussähkö Pitkään laskettiin, että keskivertotalous kuluttaa vuodessa n kwh taloussähköä. Nykypäivänä luku on usein kwh/vuosi. Laite Normaaliteho (W) Likimääräinen vuosikulutus (kwh) Käyttö Valmiustila Taulu-TV (käyttö: 5 h/vrk, valmiusaika: 19 h/vrk) Digiboksi (käyttö: 5 h/vrk, valmiusaika: 19 h/vrk) DVD (käyttö: 2 h/viikko) Pelikonsoli (käyttö: 6 h/viikko) Radio/stereo (käyttö: 3 h/vrk) Luku 2 Ohjausyksikkö - talon sydän 17

20 Laite Normaaliteho (W) Likimääräinen vuosikulutus (kwh) Tietokone näyttöineen (käyttö: 3 h/vrk, valmiusaika 21 h/vrk) Hehkulamppu (käyttö 8 h/vrk) Spotti, halogeeni (käyttö 8 h/vrk) Jääkaappi (käyttö: 24 h/vrk) Pakastin (käyttö: 24 h/vrk) Liesi, levyt (käyttö: 40 min/vrk) Liesi, uuni (käyttö: 2 h/viikko) Astianpesukone, liitetty kylmäveteen (käyttö 1 kertaa/vrk) Pesukone (käyttö: 1 kertaa/vrk) Kuivausrumpu (käyttö: 1 kertaa/vrk) Pölynimuri (käyttö: 2 h/viikko) Moottorinlämmitin (käyttö: 1 h/vrk, 4 kuukautta vuodessa) Sisätilanlämmitin (käyttö: 1 h/vrk, 4 kuukautta vuodessa) Nämä ovat arvioituja esimerkkiarvoja. Esimerkki: Perhe, jossa on kaksi aikuista ja 2 lasta, asuu omakotitalossa, jossa on 1 taulutelevisio, 1 digiboksi, 1 DVD-soitin, 1 pelikonsoli, 2 tietokonetta, 3 stereota, 2 hehkulamppua WC:ssä. 2 hehkulamppua kylpyhuoneessa, 4 hehkulamppua keittiössä, 3 hehkulamppua ulkona, pesukone, kuivausrumpu, astianpesukone, jääkaappi, pakastin, liesi, pölynimuri, moottorinlämmitin = 6240 kwh taloussähköä vuodessa. Energiankulutusmittari Totuttele lukemaan talon energiamittari säännöllisesti, mieluusti kerran kuukaudessa. Näin havaitset nopeasti muuttuneen sähkönkulutuksen. 18 Luku 2 Ohjausyksikkö - talon sydän

21 3 SMO 20 palveluksessasi Aseta sisäilmasto Yleiskuvaus Valikko 1.1 Alivalikot Valikossa SISÄILMASTO on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. lämpötila Lämmitysjärjestelmän lämpötilan säätö. Tilatiedot näyttävät lämmitysjärjestelmän asetusarvot. ohjelmointi Lämmityksen ja jäähdytyksen ohjelmointi. Tilatiedot "asetettu" näytetään, jos olet asettanut ohjelman, mutta se ei juuri nyt ole aktiivinen, "loma-asetus" näytetään, jos lomaohjelma on aktiivinen samaan aikaan kuin ohjelma (jos lomaohjelma on priorisoitu), "aktiivinen" näytetään, jos joku osa ohjelmasta on aktiivinen, muuten näytetään " pois". lisäasetukset Lämpökäyrän asettaminen, säätö ulkoisella koskettimella, menolämpötilan minimiarvo, huoneanturi ja jäähdytystoiminto. lämpötila Tässä valitset lämmityksen tai jäähdytyksen, jotta seuraavassa valikossa "lämpötila lämmitys/jäähdytys" voit asettaa halutun lämpötilan. Lämpötilan asetus (huoneanturi on asennettu ja aktivoitu): lämmitys Säätöalue: 5-30 C Tehdasasetus: 20 jäähdytys Säätöalue: 5-30 C Tehdasasetus: 25 Näytössä näkyy lämpötila ( C), jos lämmitysjärjestelmää ohjaa huoneanturi. Luku 3 SMO 20 palveluksessasi 19

22 MUISTA! Hidasta lämmitysjärjestelmää kuten esim. lattialämmitystä ei ole käytännöllistä ohjata lämpöpumpun huoneanturilla. Huonelämpötila muutetaan asettamalla haluttu lämpötila näyttöön valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Uusi lämpötila näkyy näytön kuvakkeen oikealla puolella. Lämpötilan asetus (ilman aktivoitua huoneanturia): Säätöalue: Tehdasasetus: 0 Näytössä näkyy lämmityksen asetettu arvo (käyrän muutos). Sisälämpötilaa nostetaan tai lasketaan suurentamalla tai pienentämällä näytöllä näkyvää arvoa. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Määrä, jolla arvoa pitää muuttaa, jotta saavutetaan yhden asteen muutos sisälämpötilassa, riippuu talon lämmitysjärjestelmästä. Yleensä riittää yksi askel, mutta tietyissä tapauksissa voidaan tarvita useampia askeleita. Aseta haluttu arvo. Uusi arvo näkyy näytön kuvakkeen oikealla puolella. MUISTA! Patterien tai lattialämmön termostaatit saattavat jarruttaa huonelämpötilan kohoamista. Avaa termostaattiventtiilit kokonaan (paitsi huoneissa, jotka jostain syystä halutaan pitää viileämpinä esim. makuuhuoneet). VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä valikossa yhden askeleen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä valikossa askeleen verran. Jos ulkona on lämmintä ja huonelämpötila on liian alhainen, suurenna arvoa valikossa 1.1 yhden askeleen verran. Jos ulkona on lämmintä ja huonelämpötila on liian korkea, pienennä arvoa valikossa 1.1 yhden askeleen verran. 20 Luku 3 SMO 20 palveluksessasi

23 Valikko 1.3 ohjelmointi Valikossa ohjelmointi ohjelmoidaan sisämukavuus (lämmitys/jäähdytys) kullekin viikonpäivälle. Voit myös ohjelmoida pidemmän ajan valitulle ajanjaksolle (loma) valikossa 4.7. lämmitys jäähdytys ohjelmointi1.3 pois pois Valikko lämmitys Tässä voit ohjelmoida talon lämpötilan korotuksen tai pienennyksen kolmelle eri ajanjaksolle päivässä. Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolle. Ellei huoneanturia ole aktivoitu, asetetaan haluttu muutos (valikon 1.1 asetukselle). Yhden asteen muutos huonelämpötilassa saadaan yleensä aikaan yhdellä askeleella, mutta tietyissä tapauksissa voidaan tarvita useampia askeleita. Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Luku 3 SMO 20 palveluksessasi 21

24 Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Säätö: Tässä asetetaan kuinka paljon lämpökäyrä muuttuu ohjelman aikana valikon 1.1 suhteen. Jos huoneanturi on asennettu, haluttu huonelämpötila asetetaan C-asteina. Ristiriita: Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. VIHJE! Jos jakson halutaan jatkuvan keskiyön yli, aseta päättymisaika ennen käynnistysaikaa. Silloin ohjelma pysähtyy seuraavana päivänä asetettuna päättymisaikana. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. MUISTA! Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta. Valikko jäähdytys Tässä voit ohjelmoida jäähdytyksen jopa kahdelle eri ajanjaksolle päivässä. 22 Luku 3 SMO 20 palveluksessasi

25 Ohjelma: Tässä valitaan muutettava ohjelma. Aktivoitu: Tässä valitaan ohjelma valitulle ajanjaksolle. Deaktivointi ei vaikuta asetettuihin aikoihin. Päivä: Tässä valitaan mitä viikonpäiviä ohjelma koskee. Tietyn päivän ohjelmointi poistetaan nollaamalla kyseisen päivän ajat asettamalla käynnistysajaksi sama kuin pysäytysaika. Jos käytetään riviä "kaikki", kaikki ajanjakson päivän ohjelmoidaan rivin mukaan. Aikajakso: Tässä valitaan käynnistysaika ja pysäytysaika valittuna päivänä ohjelmointia varten. Säätö: Tässä asetetaan onko jäähdytys sallittu ohjelman aikana. Ristiriita: Jos kaksi eri asetusta on ristiriidassa keskenään, se näytetään punaisella huutomerkillä. VIHJE! Jos haluat asettaa samanlaiset ohjelmat jokaiselle viikonpäivälle, merkitse ensin "kaikki" ja muuta sitten halutut päivät. VIHJE! Jos jakson halutaan jatkuvan keskiyön yli, aseta päättymisaika ennen käynnistysaikaa. Silloin ohjelma pysähtyy seuraavana päivänä asetettuna päättymisaikana. Ohjelma käynnistyy aina sinä päivänä, jolle aloitusaika on asetettu. Luku 3 SMO 20 palveluksessasi 23

26 Valikko 1.9 lisäasetukset Valikko lisäasetukset on tarkoitettu edistyneelle käyttäjälle. Tässä valikossa on useita alivalikoita. käyrä Käyrän jyrkkyyden asettaminen lämmitykselle ja jäähdytykselle. ulkoinen säätö Lämpökäyrän muutoksen säätö, kun ulkoinen kosketin on kytketty. pienin menolämpötila Alimman sallitun menojohdon lämpötilan asetus. huoneanturiasetukset Huoneanturin asetukset. jäähdytysasetukset Jäähdytyksen asetukset. oma käyrä Oman käyrän asettaminen lämmitykselle ja jäähdytykselle. pisteensiirto Lämmitys- ja jäähdytyskäyrän muutoksen säätäminen tietyssä ulkolämpötilassa. Valikko käyrä lämmitys Säätöalue: 0-15 Tehdasasetus: 9 jäähdytys Säätöalue: 0-9 Tehdasasetus: 0 Valikossa lämpökäyrä voit nähdä talosi ns. lämpökäyrän. Lämpökäyrän tehtävä on varmistaa tasainen sisälämpötila kaikissa ulkolämpötiloissa ja säästää siten energiaa. Tämän lämpökäyrän perusteella ohjausmoduulin ohjausyksikkö määrittää lämmitysjärjestelmään menevän veden lämpötilan, menolämpötilan, ja siten sisälämpötilan. Tässä voit valita lämpökäyrän ja 24 Luku 3 SMO 20 palveluksessasi

27 lukea, miten menolämpötila muuttuu eri ulkolämpötiloissa. Jos järjestelmässä on jäähdytys, samat asetukset voidaan tehdä jäähdytyskäyrälle. C Brantare kurvlutning C UTETEMPERATUR Lämpökäyrän jyrkkyys Lämmitys-/jäähdytyskäyrän jyrkkyys ilmaisee, kuinka monta astetta menolämpötilaa nostetaan/lasketaan, kun ulkolämpötila laskee/nousee. Jyrkemmällä käyrällä lämmityksen menolämpötila on korkeampi ja jäähdytyksen matalampi tietyssä ulkolämpötilassa. Käyrän ihannejyrkkyys riippuu paikallisista ilmasto-olosuhteista, talon lämmitysjärjestelmästä (patteri- vai lattialämmitys) sekä siitä, kuinka hyvin talo on eristetty. Käyrä asetetaan lämmitysjärjestelmän asennuksen yhteydessä, mutta sitä on ehkä säädettävä jälkeenpäin. Sen jälkeen lämpökäyrää ei normaalisti tarvitse muuttaa. MUISTA! Sisälämpötilan hienosäädön yhteydessä lämpökäyrää siirretään ylös- tai alaspäin. Tämä tehdään valikossa 1.1 lämpötila. C Förskjuten värmekurva Käyrän muutos Käyrän muutos tarkoittaa, että menolämpötila muuttuu yhtä paljon kaikissa ulkolämpötiloissa, esim. +2muutos nostaa menolämpötilaa 5 C kaikissa ulkolämpötiloissa C UTETEMPERATUR Luku 3 SMO 20 palveluksessasi 25

28 C Maximivärde Minimivärde C UTETEMPERATUR Menojohdon lämpötila maksimi- ja minimiarvot Koska menojohdon pyyntilämpötila ei voi nousta korkeammaksi kuin asetettu maksimiarvo eikä laskea alemmaksi kuin asetettu minimiarvo, lämpökäyrä kääntyy vaakasuuntaan näissä lämpötiloissa. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille 35 ja 45 C. Lattiajäähdytyksen yhteydessä pienin menolämpötila täytyy rajoittaa kondensoitumisen välttämiseksi. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Käyrän päässä oleva numero osoittaa käyrän jyrkkyyden. Lämpömittarin vieressä oleva numero osoittaa lämpökäyrän muutoksen. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Käyrä 0 on oma lämpökäyrä, joka on luotu valikossa Toisen käyrän valitsemiseksi (käyrän jyrkkyys): 1. Palaa säätötilaan painamalla OK-painiketta. 2. Valitse uusi käyrä. Käyrät on numeroitu 0 15, mitä suurempi numero, sitä jyrkempi käyrä ja korkeampi menolämpötila. Käyrä 0 tarkoittaa, että oma käyrä (valikko 1.9.7) käytetään. 3. Lopeta asetusten määrittäminen painamalla OK-painiketta. Käyrän lukeminen: 1. Kierrä valitsinta, niin että ulkolämpötilan akselin rengas merkitään. 2. Paina OK-painiketta. 3. Seuraa harmaata viivaa käyrään saakka ja lue vasemmalta vaakaviivan päästä menolämpötila valitussa ulkolämpötilassa. 4. Nyt voit lukea eri lämpötilat kiertämällä valitsinta oikealla tai vasemmalle ja lukea vastaavan menojohdon lämpötilan. 5. Poistu lukutilasta painamalla OK- tai takaisin-painiketta. 26 Luku 3 SMO 20 palveluksessasi

29 VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian alhainen, lisää lämpökäyrän muutosta askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian korkea, pienennä lämpökäyrän muutosta askelen verran. Valikko ulkoinen säätö lämmitysjärjestelmä Säätöalue: tai haluttu huonelämpötila, jos huoneanturi on asennettu. Tehdasasetus: 0 Kytkemällä ulkoinen kosketin, esim. huonetermostaatti tai ajastin, voidaan tilapäisesti tai jaksottaisesti nostaa tai laskea huonelämpötilaa. Kun kosketin on suljettu, lämpökäyrän muutos muuttuu valikossa valitun lukumäärän portaita. Jos huoneanturi on asennettu ja aktivoitu, asetetaan haluttu huonelämpötila ( C) ajanjaksolle. Luku 3 SMO 20 palveluksessasi 27

30 Valikko pienin menolämpötila lämmitys Säätöalue: 5-70 C Tehdasasetus: 20 C jäähdytys Säätöalue: 7-30 C Tehdasasetus: 18 C Valikossa valitset lämmityksen tai jäähdytyksen, seuraavassa valikossa (min. menolämpötila lämmitys/jäähdytys) asetat menolämpötilan alimman arvon. Tämä tarkoittaa, että SMO 20 ei koskaan käytä laskelmissa alempaa lämpötilaa kuin tässä asetettu. Jos lämmitysjärjestelmiä on useampia, jokaiselle voidaan tehdä omat asetukset. VIHJE! Arvoa voidaan suurentaa, jos talossa esim. halutaan pitää lattialämmitystä päällä kosteissa tiloissa myös kesällä. Sinun on ehkä suurennettava arvoa "lämmityksen pysäytys" valikossa "autom.tilan asetukset". Valikko huoneanturiasetukset (vaatii lisävarusteen) järjestelmäkerroin lämmitys Säätöalue: 0,0-6,0 Tehdasasetus lämmitys: 2,0 jäähdytys Säätöalue: 0,0-6,0 Tehdasasetus jäähdytys: 1,0 Tässä voit aktivoida huoneanturin huonelämpötilan ohjaukseen. 28 Luku 3 SMO 20 palveluksessasi

31 MUISTA! Hidasta lämmitysjärjestelmää kuten esim. lattialämmitystä ei ole käytännöllistä ohjata lämpöpumpun huoneanturilla. Tässä voit myös asettaa kertoimen (matemaattisen arvon), joka määrittää kuinka paljon huoneen yli- tai alilämpötila (halutun ja todellisen huonelämpötilan välinen ero) vaikuttaa menolämpötilaan. Suurempi arvo antaa suuremman ja nopeamman lämpökäyrän muutoksen. HUOM! Liian korkea arvo voi aiheuttaa vaihteluja huonelämpötilassa (lämmitysjärjestelmästäsi riippuen). Valikko jäähdytysasetukset delta +20 lämpötilassa Säätöalue: 2-10 C Tehdasasetus: 3 delta +40 lämpötilassa Säätöalue: 2-20 C Tehdasasetus: 6 jäähdytys delta +20 lämpötilassa C delta +40 lämpötilassa C as.arvo jäähd-/lämmitysant C käyn. akt. jäähd GM käyn. akt. jäähd Säätöalue: Tehdasasetus: 30 aika jäähdytyksen ja lämmityksen välillä Säätöalue: 0-48 h Tehdasasetus: 2 Voit käyttää SMO 20 -lämpöpumppua talon jäähdyttämiseen lämpimänä vuodenaikana. Luku 3 SMO 20 palveluksessasi 29

32 delta +20 lämpötilassa Tässä asetat meno- ja paluulämpötilan halutun lämpötilaeron jäähdytyskäytössä, kun ulkolämpötila on +20 C. SMO 20 yrittää päästä mahdollisimman lähelle asetettua lämpötilaa. delta +40 lämpötilassa Tässä asetat meno- ja paluulämpötilan halutun lämpötilaeron jäähdytyskäytössä, kun ulkolämpötila on +40 C. SMO 20 yrittää päästä mahdollisimman lähelle asetettua lämpötilaa. käyn. akt. jäähd MUISTA! Tämä asetus näkyy vain, jos "aktiivinen jäähdytys" on aktivoitu valikossa Täällä asetetaan, milloin aktiivinen jäähdytys käynnistyy. Asteminuutit ilmaisevat talon hetkellisen lämmitystarpeen ja määrittävät milloin kompressori, jäähdytyskäyttö ja lisälämmönlähde käynnistetään/pysäytetään. aika jäähdytyksen ja lämmityksen välillä Tämä vaihtoehto näkyy vain 2-putkijäähdytysjärjestelmässä. Tässä asetetaan miten kauan SMO 20 odottaa ennen kuin se palaa lämmityskäyttöön, kun jäähdytystarve loppuu tai päinvastoin. 30 Luku 3 SMO 20 palveluksessasi

33 Valikko oma käyrä menolämpötila lämmitys Säätöalue: 5 70 C jäähdytys Säätöalue: 5 40 C Tässä voit erityistarpeen yhteydessä luoda oman lämmitys-/jäähdytyskäyrän asettamalla halutut menolämpötilat eri ulkolämpötiloissa. MUISTA! Käyrä 0 valikossa pitää valita, jotta oma käyrä on voimassa. Valikko pisteensiirto ulkolämpötilapiste Säätöalue: C Tehdasasetus: 0 C käyrän muutos Säätöalue: C Tehdasasetus: 0 C Tässä voit valita lämpökäyrän muutoksen tietyssä ulkolämpötilassa. Yhden asteen muutos huonelämpötilassa saadaan yleensä aikaan yhdellä askeleella, mutta tietyissä tapauksissa voidaan tarvita useampia askeleita. Lämpökäyrään vaikutetaan, kun lämpötila poikkeaa ± 5 C asetetusta ulkolämpötilapiste. On tärkeää, että lämpökäyrä on valittu niin, että huonelämpötila tuntuu tasaiselta. Luku 3 SMO 20 palveluksessasi 31

34 VIHJE! Jos talo tuntuu kylmältä esim. -2 C lämpötilassa, asetetaan "ulkolämpötilapiste" arvoksi "-2" ja "käyrän muutos" suurennetaan, kunnes haluttu huonelämpötila saavutetaan. MUISTA! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. 32 Luku 3 SMO 20 palveluksessasi

35 Aseta käyttövesikapasiteetti Yleiskuvaus Valikko 2.1 Alivalikot Tämä valikko näkyy vain, jos lämminvesivaraaja on liitetty lämpöpump- puun. Valikossa KÄYTTÖVESI on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. tilapäinen luksus Käyttövesilämpötilan tilapäisen korotuksen aktivointi. Tilatiedot näyttävät "pois" tai kuinka kauan tilapäinen lämpötilan korotus on voimassa. mukavuustila Käyttövesimukavuuden säätö. Tilatiedot näyttävät valitun tilan, "säästö", "normaali" tai "luksus". ohjelmointi Käyttövesimukavuuden ohjelmointi. Tilatieto "asetettu" näkyy vain, jos olet asettanut ohjelman, mutta se ei juuri nyt ole aktiivinen. "lomaasetus" näkyy, jos loma-asetus on aktiivinen samalla kuin ohjelma (ja lomatoiminto on priorisoitu). "aktiivinen" näkyy, jos joku osa ohjelmasta on aktiivinen, muuten näkyy "pois". lisäasetukset Käyttövesilämpötilan jaksoittaisen korotuksen aktivointi. tilapäinen luksus Säätöalue: 3, 6 ja 12 tuntia sekä tila "pois" Tehdasasetus: "pois" Tilapäisen suuremman käyttövesitarpeen yhteydessä voit tässä valikossa valita käyttövesilämpötilan noston luksustasoon asetetuksi ajaksi. Luku 3 SMO 20 palveluksessasi 33
