KIMMO KUISMANEN, TkT arkkitehti-safa LÄHTÖKOHTANA SYKSYLLÄ 2008 VALMISTUNUT VÄITÖSKIRJA:

Transkriptio

1 Ab CASE consult Ltd KIMMO KUISMANEN, TkT arkkitehti-safa LÄHTÖKOHTANA SYKSYLLÄ 2008 VALMISTUNUT VÄITÖSKIRJA: CLIMATE-CONSCIOUS ARCHITECTURE - DESIGN AND WIND TESTING METHOD FOR CLIMATES IN CHANGE LISÄTIETOJA:

2 VIIKIN YMPÄRISTÖTALON PINTA-ALOJA OHJELMA-ALA HYÖTYALA 4.375,0 m² JAKAUTUMINEN ERI OSAPUOLILLE YMPÄRISTÖKESKUS 2.781,0 m² YLIOPISTO 1.006,5 m² TALOYHTIÖ 587,5 m² BRUTTOALA BRUTTOALA b- m²

3 VIIKIN KAUPUNKIKUVA YMPÄRISTÖTALO ON KAUPUNKIKUVASSA NÄKYVÄ KULMARAKENNUS. SUUNNITELMA EHEYTTÄÄ ALUEEN HAJANAISEN KAUPUNKITILAN. RAKENNUS ON MAISEMA- AKSELIN PÄÄTE ITÄ- KESKUKSEN SUUNNALTA.

4 SIJAINTI KAUPUNKISTRUKTUURISSA YMPÄRISTÖTALO EHEYTTÄÄ HAJANAISTA KAUPUNKITILAA. NAAPURITONTIN KÄYTTÖ ON HUOMIOITU SUUNNITEL- MASSA.

5 HELSINGIN TUULISUUS VIIKKI ON ERITTÄIN TUULINEN KAUPUNGINOSA. SUUNNITTELUSSA HUOMIOITIIN TUULISUUS ERI VUODENAIKOINA.

6 MIKROILMASTO VIIKIN AVOIMESSA KORTTELIRAKENTEESSA TUULEE TALOJEN VÄLISSÄ. YMPÄRISTÖTALON JULKISIVUILLA JA PIHOILLA ON TUULTA VAIMENTAVIA RAKENTEITA.

7 INTEGROITU SUUNNITTELU INTEGROITU SUUNNITTELU PÄÄSUUNNITTELIJA OHJAA JA KOORDINOI SYSTEMAATTISESTI KOKO TIIMIN TOIMINTAA SUUNNITTELU TAPAHTUU YHDESSÄ MYÖS INSINÖÖRIT MUKAAN JO ENSIMMÄISTEN LUONNOSTEN TEKEMISEEN. KUSTANNUSTEHOKAS TYÖTAPA VIIKIN HANKESUUNNITELMAN KUSTANNUSKATTO OLI 21 M RAKENTAMINEN MAKSOI TODELLISUUDESSA VAIN 17 M VERRATTUNA NORMAALIIN TOIMISTORAKENNUKSEEN TULEE ENERGIANSÄÄSTÖÄ KAUPUNGILLE JOKA VUOSI YLI ,-. PARHAASSA TAPAUKSESSA MYÖS RAKENTAJA MUKANA.

8 YMPÄRISTÖTALON ARKKITEHTUURI ARKKITEHTI VALITTIIN LAADUN JA EKOLOGISEN OSAAMISEN PERUSTEELLA. SUUNNITTELUPERIAATTEITA: VAIPPA MINIMOITU, HYVÄT ERISTEET IKKUNAPINTAA MALTILLISESTI VALOPIHOILLE EI LASIKATTOJA LÄMPÖKUORMAN MINIMOINTI RITILÖIN, AURINKOPANEELEIN JA ERIKOISLASEIN JULKISIVUT SUUNNITELTU AURINKOSIMULOINNIN AVULLA HÄIKÄISEMÄTÖNTÄ LUONNON- VALOA TYÖPISTEISIIN JA MUIHIN SISÄTILOIHIN (VALOPIHAT JA AURINGON- HEIJASTAJAT). VAIPAN ILMAVUOTOLUKU 0,56 MITATTIIN TYÖMAAN AIKANA JA ENNEN LUOVUTUSTA YKSITYISKOHTAISET OHJEET URAKKARAJALIITTEESSÄ JA SELITYKSISSÄ TYÖNAIKAINEN VALVONTA DOKUMENTOITIIN RAKENNUSVALVONTA SEURASI KIRJATTIIN LOPPUKATSEL- MUSPÖYTÄKIRJAAN IKKUNAT JA LASISEINÄT U = 0,8. HELPPOHOITOISET ISTUTUKSET. EI RUOHIKOITA. SADEVEDEN IMEYTTÄMINEN.

9 VALOPIHAT PEHMEÄ LUONNONVALO MONITOIMITILAA ALA-AULASSA NÄYTTELY.

10 TOIMINTAKAAVIOT TOIMINNALLISESTI TUTKITTIIN LUKUISIA ERI TOIMISTOTYYPPEJÄ JA NIIDEN SOVELTUMISTA RAKENNUSPAIKALLE.

11 TOIMISTOKERROS

12 POHJAKERROS

13 5. KERROS

14 3D-SIMULOINTI AURINKOISUUS JA VARJOSTUS TUTKITTIIN 3D- SIMULOINNILLA. ERI ILMANSUUNTIIN YKSILÖLLISESTI MUOTOILLUT AURINKOSUOJAT VÄHENTÄVÄT LÄMPÖ- KUORMAA JA TÄTEN JÄÄHDYTYSENERGIAA HUOMATTAVASTI. JULKISIVUT OVAT ERILAISET ERI ILMANSUUNTIIN.

15 JULKISIVUN VAIHTOEHTOJA JULKISIVUSTA TUTKITTIIN LUKUISIA VAIHTOEHTOJA SEKÄ KAUPUNKIKUVAN ETTÄ AURINKOISUUDEN JA TUULEN JULKISIVUJA JÄÄHDYTTÄVÄN VAIKUTUKSEN KANNALTA.

16 JULKISIVUN AURINKOISUUS LUONNONMUKAISESTI ÄLYKÄS JULKISIVU ETELÄSEINUSTALLA. KAKSOISJULKISIVU SUOJAA KESÄLLÄ, MUTTA PÄÄSTÄÄ AURINKOA SISÄTILOIHIN TALVELLA. JULKISIVUN VÄLITILA TUULETETAAN KESÄISIN PAINOVOIMAISESTI, KUN TAAS TALVELLA SE KERÄÄ AURINGON LÄMPÖÄ.

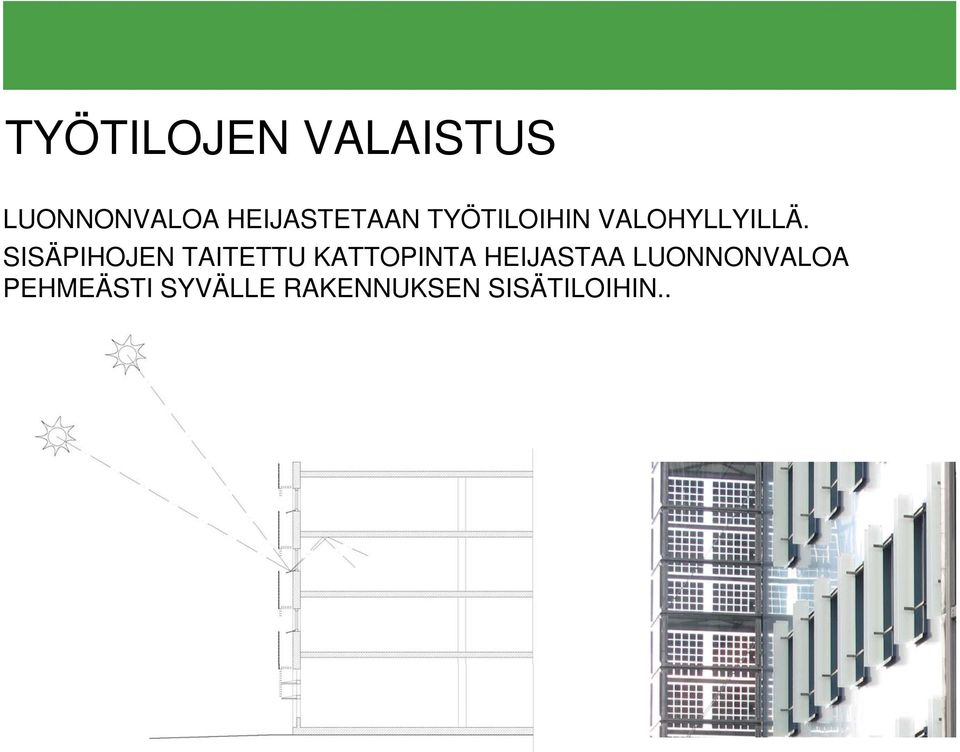

17 TYÖTILOJEN VALAISTUS LUONNONVALOA HEIJASTETAAN TYÖTILOIHIN VALOHYLLYILLÄ. SISÄPIHOJEN TAITETTU KATTOPINTA HEIJASTAA LUONNONVALOA PEHMEÄSTI SYVÄLLE RAKENNUKSEN SISÄTILOIHIN..

18 SISÄMILJÖÖ SUOSITTU PUUPOHJAISIA MATERIAALEJA

19 RAKENTEET RAKENNUKSEN RAKENTEIDEN KESTOIKÄTAVOITE 100 VUOTTA, RUNKO VUOTTA. (WSP FINLAND OY) RAKENTEET: PAALUPERUSTUS. MYÖS ANTURAT JA PERUSTUKSET ERISTETTY (MATALAENERGIA-RATKAISUT) ALAPOHJAN TUULETUSTILA 1,2 M, KONEELLINEN POISTO PYSTYRUNKO BETONIA, OSIN LIITTOPILAREITA; LAATAT PÄÄASIASSA PAIKALLAVALETTUJA RAKENNUS JAETTU KAHTIA LIIKUNTASAUMALLA TIIVISTYSDETALJEJA KEHITETTY ARK JA RAK YHTEISTYÖNÄ PIHALLA PAALULAATTA JA KALKKISTABILOINTI. RAKENNUKSEN PALOLUOKKA P1 AUTOMAATTINEN SAMMUTUSJÄRJESTELMÄ YKSI PALOALUE (POIKKEAMA) JA LISÄKSI PIENIÄ KÄYTTÖTAPAOSASTOJA.

20 RUNKO KOLMENLAISIA PAALUJA, TUULIKUORMAT OTETAAN VINOPAALUILLA KANTAVA RUNKO ON PAIKALLAVALETTUA BETONIA JA OSIN ONTELOLAATTOJA JA PUURAKENTEITA.

21 LÄMMÖNERISTYS RAKENTEIDEN U-ARVON KEHITYS (WSP)

22 ILMAVUOTO VAIPAN TIIVEYDEN VAIKUTUS ENERGIANKULUTUKSEEN (WSP).

23 ULKOSEINÄN TIIVEYS LAADUNVARMISTUS TYÖMALLIT TIIVIYSMITTAUKSET LÄMPÖKAMERAKUVAUS TIIVEYDEKSI SAATIIN N50>0,56, MIKÄ ALITTAA PASSIIVITALON VAATIMUKSEN 0,60

24 RAKENNUSTARVIKKEISTA ERÄIDEN RAKENNUSMATERIAALIEN ENERGIASISÄLTÖ JA CO2- PÄÄSTÖT (WSP) RAKENTEEN PAINO, KÄYTTÖIKÄ JA KIERRÄTETTÄVYYS VAIKUTTAVAT OLEELLISESTI ELINKAARIARVIOON.

25 LVI-TEKNIIKKA JÄRJESTELMÄ JOUSTAA SEKÄ AVO- ETTÄ HUONE- KONTTORIKSI. (CLIMA CONSULT OY) ENERGIANSÄÄSTÖTEKNIIKKA VIETY PITKÄLLE: KÄYTÖN MUKAINEN ILMAN- VAIHDON OHJAUS, SEKÄ LÄMPÖTILA- JA CO2-OHJAUS LÄMPÖKUORMIEN MINIMOINTI ARKKITEHTUURIN AVULLA KALLIOJÄÄHDYTYS, JOKA TOIMII AURINKOSÄHKÖLLÄ TEHOKAS LÄMMÖN TALTEENOTTO WC:SSÄ MYÖS LTO. SISÄILMASTOLUOKKA S2. IV-KONEISSA ALHAINEN SFP- LUKU. RAKENNUS KÄYTTÄÄ KAUKO- LÄMPÖÄ. RAKENNUS ON PÄÄASIASSA YHTÄ PALO-OSASTOA.

26 SÄHKÖ MODERNI TOIMISTOTALO (PROJECTUS TEAM OY): ASENNUKSET JOUSTAVAT JA MUUNNELTAVAT VALAISTUKSESSA KÄYTETTY OSIN LED-TEKNIIKKAA TYÖPISTEIDEN VALAISTUS TOTEUTETTU NS. TYÖ- VYÖHYKE VALAISTUKSENA, JOSSA SÄÄDETTÄVÄ VALO ON TYÖPISTEESSÄ VALAISTUKSEN JA OHJAUKSELLA MINIMOIDAAN ENERGIAN KULUTUS HUOMIOIDEN PÄIVÄNVALO JA HENKILÖIDEN PAIKALLA OLO (LÄSNÄOLO-OHJAUS) SÄHKÖLAITTEIDEN LÄSNÄOLOOHJAUS. RAKENNUKSESSA ON SUURI AURINKOSÄHKÖJÄRJES- TELMÄ (NAPS). TUULISÄHKÖÄ TUOTETAAN PIEMI MÄÄRÄ PYSTYAKSELIROOT- TOREIDEN PYÖRITTÄMILLÄ TURBIINEILLA.

27 AURINKOPANEELIT MAKSIMITEHO NOIN 60 KW PANEELEIDEN SUUNTAUKSEN TAVOITTEENA ON KEVÄT- JA SYKSYKÄYTÖN AIKAINEN SÄHKÖNTUOTANNON OPTIMOINTI, EIKÄ VUOSITUOTANNON MAKSIMOINTI AURINKOSÄHKÖ KÄYTETÄÄN RAKENNUKSESSA KAKSOISJULKISIVUSSA OLEVAT PANEELIT KORVAAVAT MUITA RAKENNUSOSIA.

28 ENERGIATEHOKKUUS ENERGIANKÄYTÖLTÄÄN YMPÄRISTÖTALO ON SUOMEN PARAS TOIMISTORAKENNUS, 71 kwh/brm²/a. ENERGIANKULUTUS ON ALLE PUOLET VUODEN 2012 MÄÄRÄYKSISTÄ. KÄYTÄNNÖSSÄ PASSIIVITALO, VAIKKEI SERTIFIOITU

29 KESTÄVÄT ULKOALUEET HELPPOHOITOISET ISTUTUKSET, EI NURMIKOITA. KIERRÄTYSMATERIAALIA MAANPINNOITTEINA (BETONI- ELEMENTTEJÄ, AUTONRENGASMURSKAA)

30 YMPÄRISTÖN TALO KAUPUNKIKUVAAN LUOTIIN DOMINANTTI. BIOKLIMAATTISEN ARKKITEHTUURIN LÄHTÖKOHTANA OVAT LUONNONVOIMAT.

31 FINALE MITÄ VOISI TEHDÄ PAREMMIN: PUUN KÄYTÖN LISÄÄMINEN: ESIMERKIKSI PUINEN RUNKO JA JULKISIVUT TES-ELEMENTTEINÄ RAKENTAMISEN TEOLLISTAMINEN LUONNONMUKAISEN ÄLYKKÄÄN KAKSOISJULKISIVUN KEHITTÄMINEN PRIMÄÄRIENERGIAN LASKEMINEN. TAVALLISIA TALOJA EI ENÄÄ KANNATA RAKENTAA!
