1 Käyttöohjeet FI Hitsauskone Tetrix 230 AC/DC Comfort 5P TM Tetrix 230 AC/DC Comfort 8P TM

2 Yleisiä huomautuksia VAROITUS Lue käyttöohje! Käyttöohjeen tarkoituksena on opastaa käyttäjää käyttämään laitteita turvallisesti. Kaikkien järjestelmäkomponenttien käyttöohje, erityisesti turvaohjeet, on luettava ja niitä on noudatettava! Noudata tapaturmantorjuntaa koskevia määräyksiä sekä maakohtaisia määräyksiä! Käyttöohjetta on säilytettävä laitteen käyttöpaikalla. Turva- ja varoituskilvet laitteessa antavat tietoja mahdollisista vaaroista. Niiden on oltava aina tunnistettavissa ja luettavissa. Laite on valmistettu tekniikan tason sekä sääntöjen ja normien mukaisesti ja ainoastaan asiantuntijat saavat käyttää, huoltaa ja korjata sitä. Jos sinulla on laitteen asennukseen, käyttöönottoon, käyttöön, käyttötarkoitukseen tai sijoitustilaan liittyviä kysymyksiä, ota yhteys laitteen jälleenmyyjään tai asiakaspalveluumme numeroon Valtuutettujen jälleenmyyjien luettelo on osoitteessa Vastuumme tämän laitteen käytön osalta rajoittuu nimenomaan laitteen toimintaan. Kaikki muu vastuu on nimenomaisesti poissuljettu. Käyttäjä hyväksyy vastuun poissulkemisen ottaessaan laitteen käyttöön. Valmistaja ei voi valvoa käyttöohjeen noudattamista eikä laitteen asennukseen, käyttöön tai huoltoon liittyviä olosuhteita tai tapoja. Virheellinen asennus voi johtaa aineellisiin vahinkoihin ja henkilöiden loukkaantumiseen. Näin ollen emme ota minkäänlaista vastuuta tappioista, vahingoista tai kuluista, jotka ovat johtuneet virheellisestä asennuksesta, käytöstä tai huollosta tai jollakin tavalla liittyvät näihin osatekijöihin. EWM AG Dr. Günter-Henle-Straße 8 D Mündersbach Tämän käyttöohjeen tekijänoikeudet jäävät laitteen valmistajalle. Tekstin osittainenkin painaminen edellyttää valmistajan kirjallista lupaa. Tämän asiakirjan sisältö on tutkittu, tarkastettu ja työstetty huolellisesti, mutta silti muutokset, kirjoitusvirheet ja erehdykset ovat mahdollisia.

3 Sisällys Huomautuksia näiden käyttöohjeiden käytöstä 1 Sisällys 1 Sisällys Turvallisuusmääräykset Huomautuksia näiden käyttöohjeiden käytöstä Merkkien selitykset Yleistä Kuljetus ja asennus Tarkoituksenmukainen käyttö Laitteeseen liittyvät asiakirjat Takuu Vaatimustenmukaisuusvakuutus Hitsaus työympäristöissä, joissa on lisääntynyt sähköiskun vaara Huoltoasiakirjat (varaosat ja kytkentäkaaviot) Kalibrointi / validointi Laitekuvaus yleiskuvaus Näkymä edestä Näkymä takaa Ohjauspaneelin toiminnot ja säätimet Toimintajakso Rakenne ja toiminta Yleistä Kuljetus ja asennus Ympäristöolosuhteet Ympäristöolosuhteet Kuljetus ja säilytys Kuljetusvyön pituuden säätö Koneen jäähdytys Maakaapeli, yleistä Ohjeita hitsausvirtajohtojen vetämiseen Verkkoliitntä Verkkoliitäntä Hitsauspolttimen jäähdytysjärjestelmä Hitsauspolttimen jäähdytyksen liitäntä Hitsausparametrien näyttö TIG-hitsaus Hitsauspolttimen ja maakaapelin liitäntä Hitsauspolttimen kytkentävaihtoehdot Suojakaasun syöttö Suojakaasuletkun liitäntä Kaasutesti - Suojakaasumäärän säätäminen Hitsaustehtävän valinta Toistuvat hitsaustehtävät (JOB 1-7) Hitsausparametrien asetukset Syttymisominaisuuksien optimointi puhtaille wolframipuikoille Manuaalinen peruskäyttö (JOB 0) JOB-ohjelmakäyttö (JOB 1-7) Optimaalinen ja nopea kalotin muodostuminen AC-taajuusautomatiikka Manuaalinen peruskäyttö (JOB 0) JOB-ohjelmakäyttö (JOB 1-7) Valokaaren sytytys HF-sytytys Liftarc Automaattikatkaisu Toimintojen kulku / käyttötavat Merkkien selitykset tahtitoiminta

4 Sisällys Huomautuksia näiden käyttöohjeiden käytöstä tahtitoiminta spotarc spotmatic TIG activarc -hitsaus TIG-tarttumisenesto Pulssihitsaus Terminen pulssaus Metallurginen pulssaus (khz-pulssaus) Automaattipulssit Vaihtovirtapulssit Erikoisvaihtovirta Hitsauspoltin (käyttötapoja) Näpäytä hitsauspolttimen liipaisinta (näpäytystoiminto) Hitsauspolttimen käyttötilan asetukset ja ylös-/alas-nopeus TIG-vakiopoltin (5-napainen) TIG up/down -poltin (8-napainen) Potentiometrillä varustettu poltin (8-napainen) Potentiometrillä varustetun TIG-hitsauspolttimen asetusmääritykset RETOX TIG-poltin (12-napainen) Puikkohitsaus Puikko- ja maakaapelin liitäntä Hitsaustehtävän valinta Kuumastartti Hotstart-virta Hotstart-aika Tarttumisenesto Pulssihitsaus Kaukosäädin RT1 19POL RTG1 19POL RTP1 19POL RTP RTP3 spotarc 19POL RTF1 19POL Automatisointiliitännät Kaukosäätimen liitäntä, 19-napainen Energiansäästötila (Standby) Kulunvalvonta Laitteen asetusvalikko Parametrien valinta, muuttaminen ja tallentaminen Huolto, ylläpito ja hävittäminen Yleistä Puhdistus Huoltotyöt, huoltovälit Päivittäin suoritettavat huoltotoimenpiteet Silmämääräinen katselmus Toimintotarkastus Kuukausittaiset huoltotoimenpiteet Silmämääräinen katselmus Toimintotarkastus Vuositarkastus (tarkastus ja testaus käytön aikana) Laitteiden käsittely Valmistajan ilmoitus loppukäyttäjälle RoHS-direktiivin vaatimusten täyttäminen Vian korjaus Häiriönpoiston tarkastusluettelo Laiteviat (virheilmoitukset) Hitsausparametrien tehdasasetusten palauttaminen Jäähdytysainejärjestelmän ilmaaminen

5 Sisällys Huomautuksia näiden käyttöohjeiden käytöstä 8 Tekniset tiedot Tetrix 230 AC/DC Lisävarusteet Kaukosäädin ja lisävarusteet Kuljetus Varusteet Hitsauspolttimen jäähdytysjärjestelmä Yleiset lisävarusteet Liite A Parametrien yleiskuva - Asetusohjeet TIG-hitsaus Puikkohitsaus Liite B EWM-toimipisteet

6 Turvallisuusmääräykset Huomautuksia näiden käyttöohjeiden käytöstä 2 Turvallisuusmääräykset 2.1 Huomautuksia näiden käyttöohjeiden käytöstä VAARA Työskentely- ja toimintamenettelyt, joita on noudatettava tarkasti uhkaavien vakavien tapaturmien ja kuolemantapausten ennalta ehkäisemiseksi. Turvallisuustietojen otsikoissa esiintyy sana "VAARA" sekä yleinen varoitussymboli. Vaaraa on korostettu myös sivun reunassa olevalla symbolilla. VAROITUS Työskentely- ja toimintamenettelyt, joita on noudatettava tarkasti uhkaavien vakavien tapaturmien ja kuolemantapausten ennalta ehkäisemiseksi. Turvallisuustietojen otsikoissa esiintyy sana "VAARA" sekä yleinen varoitussymboli. Vaaraa on korostettu myös sivun reunassa olevalla symbolilla. HUOMIO Työskentely- ja toimintamenettelyt, joita on noudatettava tarkasti myös mahdollisten lievien tapaturmien ennalta ehkäisemiseksi. Turvallisuustietojen otsikossa esiintyy aina avainsana "HUOMAUTUS" sekä yleinen varoitussymboli. Riskiä on selvennetty sivun reunassa olevalla symbolilla. Erityisiä teknisiä seikkoja, jotka käyttäjien on muistettava. Erilaisiin käyttötilanteisiin tarkoitetut, vaihe vaiheelta opastavat toimintaohjeet sekä luetteloinnit on merkitty luettelomerkillä, esim.: Liitä hitsausvirtajohdon liitin asianmukaiseen vastakappaleeseen ja lukitse liitin. 6

7 Turvallisuusmääräykset Huomautuksia näiden käyttöohjeiden käytöstä Merkkien selitykset Symboli Kuvaus Symboli Kuvaus 0 l Erityisiä teknisiä seikkoja, jotka käyttäjien on muistettava. Kytke laite pois päältä Paina ja vapauta / Näpäytä / Kosketa Vapauta / Älä paina 0 l Kytke laite päälle Paina ja pidä painettuna Kytke Väärin Kierrä Oikein Lukuarvo - asetettavissa Siirtyminen valikkoon Vihreä merkkivalo syttyy Navigointi valikossa Vihreä merkkivalo vilkkuu Poistuminen valikosta Punainen merkkivalo palaa Ajan näyttö (esimerkki: odota 4 s / paina) Punainen merkkivalo vilkkuu 4s Valikon näyttö keskeytynyt (lisäasetukset mahdollisia) Työkalu ei tarpeellinen / käyttö kielletty Työkalun käyttö tarpeen / käytä 7

8 Turvallisuusmääräykset Yleistä 2.2 Yleistä VAROITUS Älä tee laitteelle luvattomia korjauksia tai muutoksia! Vammojen ja laitteiston vahingoittumisen ehkäisemiseksi yksikön korjaajan tai muuttajan on oltava erikoistunut ja harjaantunut henkilö Takuu raukeaa, jos laitteeseen on puututtu luvatta. Käytä korjaustöihin ainoastaan päteviä henkilöitä (koulutettua huoltohenkilöstöä)! Sähköiskun aiheuttama tapaturmavaara! Sähköjännitteet voivat aiheuttaa kosketettaessa hengenvaarallisia sähköiskuja ja palovammoja. Pienjännitteetkin voivat aiheuttaa iskun ja sitä kautta tapaturman. Älä koske suoraan jännitettä johtaviin osiin, kuten hitsausvirtaliittimiin, hitsauspuikkoihin, volframipuikkoihin tai hitsauslankoihin! Sijoita hitsauspoltin ja / tai elektrodin pidin aina eristetylle pinnalle! Käytä täydellistä henkilökohtaista suojavarustusta (käytöstä riippuen)! Laitteen saa avata ainoastaan asiantunteva ammattihenkilöstö! Loukkaantumisvaara säteilyn tai lämmön vaikutuksesta! Valokaaren säteily aiheuttaa iho- ja silmävaurioita. Kosketus kuumiin työkappaleisiin tai kipinät aiheuttavat palovammoja. Käytä hitsaussuojusta tai hitsauskypärää riittävällä suojatasolla (käyttöalueesta riippuvainen)! Käytä kuivaa suojavaatetusta (esim. kasvonsuojusta, käsineitä jne.) maassasi vallitsevien asetusten ja määräysten mukaisesti! Suojaa työhön osallistumattomat henkilöt kaaren säteilyltä ja häikäisyltä paloesirippujen ja suojaverhojen avulla! Räjähdysvaara! Suljetuissa astioissa näennäisen vaarattomatkin aineet voivat kehittää suuren paineen kuumentuessaan. Siirrä helposti syttyviä ja räjähdysvaarallisia nesteitä sisältävät astiat pois työskentelyalueelta! Älä koskaan kuumenna räjähdysherkkää nestettä, pölyä tai kaasua hitsaamalla tai leikkaamalla! Tulipalon vaara! Liekki voi syttyä hitsausprosessin aikaisen korkean lämpötilan, hajakipinöiden, hehkuvan kuumien osien ja kuuman kuonan takia. Tarkista palovaaratilanne työskentelyalueella! Älä kuljeta mukanasi helposti syttyviä esineitä, kuten tulitikkuja tai sytyttimiä. Pidä asianmukaista sammutuskalustoa käden ulottuvilla työskentelyalueella! Poista huolellisesti kaikki helposti syttyvien aineiden jäänteet työskentelytilasta ennen hitsauksen aloittamista. Jatka työskentelyä hitsatuilla työkappaleilla vasta kun ne ovat jäähtyneet. Älä saata niitä kosketuksiin helposti syttyvien materiaalien kanssa! 8

9 Turvallisuusmääräykset Yleistä VAROITUS Tapaturmavaara, jos näitä turvallisuusohjeita ei noudateta! Näiden turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman! Lue tämän käyttöohjekirjan turvallisuustiedot huolellisesti! Noudata tapaturmantorjuntaa koskevia määräyksiä sekä maakohtaisia määräyksiä! Ilmoita työskentelyalueella oleville ihmisille, että heidän on noudatettava määräyksiä! Vaara useamman virtalähteen yhteiskytkennästä! Useamman virtalähteen kytkemisen yhdensuuntaisesti tai rivissä saa suorittaa vain valmistajan suosittelema alan ammattihenkilö. Laitteet voidaan sallia kaarihitsaukseen vain tarkastuksen jälkeen, jotta varmistetaan, että sallittua tyhjäkäyntijännitettä ei ylitetä. Laitteen kytkennän saa suorittaa ainoastaan alan ammattihenkilö! Yksittäisten virtalähteiden käytöstäpoiston aikana on irrotettava kaikki verkko- ja hitsausvirtajohdot luotettavasti koko hitsausjärjestelmästä. (Vastajännitteen vaara!) Kommutaattorikytkennällä varustettuja hitsauslaitteita (PWS-sarja) tai vaihtovirtahitsaukseen tarkoitettuja laitteita (AC) ei saa kytkeä yhteen, koska yksinkertainen käyttövirhe saattaa aiheuttaa hitsausjännitteiden luvattoman summauksen. HUOMIO Savut ja kaasut! Savut ja kaasut voivat aiheuttaa hengitysvaikeuksia ja jopa myrkytyksen. Lisäksi liuotinhöyryt (klooratut hiilivedyt) voivat muuttua myrkylliseksi fosgeeniksi hitsauskaaren ultraviolettisäteilyn vaikutuksesta! Varmista raittiin ilman riittävyys! Pidä liuotinhöyryt kaukana kaaren säteilyalueelta! Käytä tarvittaessa sopivaa hengityslaitetta! Äänialtistus! Yli 70 dba ylittävä melu voi aiheuttaa pysyviä kuulovaurioita! Käytä sopivaa kuulonsuojausta! Työskentelyalueella oleskelevien ihmisten on käytettävä sopivaa kuulonsuojainta! Sähkömagneettinen kenttä! Virtalähde voi kehittää sähköisiä tai sähkömagneettisia kenttiä, jotka voivat vaikuttaa elektronisten laitteiden, kuten tietokoneiden ja CNC-koneiden, puhelinlinjojen, sähköjohtojen, signaalijohtimien ja sydämentahdistimien toimintaan. Noudata kunnossapito-ohjeita > katso luku 6.3! Vedä hitsausjohtimet keloilta kokonaan! Suojaa säteilyalttiit laitteet ja varusteet asianmukaisesti! Sydämentahdistimien toiminta voi häiriintyä (kysy lääkäriltä neuvoa tarvittaessa). 9

10 Turvallisuusmääräykset Yleistä HUOMIO Standardin IEC mukaisesti hitsauslaitteet on jaettu sähkömangeettisen yhteensopivuuden kahteen luokkaan (EMC-luokitus löytyy Teknisistä tiedoista) > katso luku 8: Luokan A laitteita ei ole tarkoitettu käytettäväksi asuinalueilla, joissa sähköenergia saadaan julkisesta pienjännitesyöttöverkosta. Luokan A laitteiden sähkömagneettisen yhteensopivuuden varmistamisessa voi näillä alueilla esiintyä vaikeuksia, sekä johtoihin liittyvien että säteilyhäiriöiden vuoksi. Luokan B laitteet täyttävät EMC-vaatimukset niin teollisella kuin asuinalueellakin, mukaan lukien asuinalueet, joissa on liitäntä julkiseen pienjännite-syöttöverkkoon. Pystytys ja käyttö Kaarihitsausmenetelmää käytettäessä saattaa joissakin tapauksissa esiintyä sähkömagneettisia häiriöitä, vaikka jokainen hitsauslaite noudattaa normin mukaisia päästöraja-arvoja. Hitsauksesta johtuvista häiriöstä vastaa käyttäjä. Mahdollisten ympäristössä esiintyvien sähkömagneettisten ongelmien arviointia varten on käyttäjän huomioitava seuraavat seikat: (katso myös EN liite A) Verkko-, ohjaus-, signaali- ja puhelinlinjat Radiot ja televisiot Tietokoneet ja muut ohjauslaitteet Turvalaitteet viereisten henkilöiden terveys, erityisesti, jos nämä käyttävät sydämentahdistajaa tai kuulolaitetta Kalibrointi- ja mittauslaitteet muiden ympäristössä olevien laitteiden häiriönsietokyky hitsaustöiden suorittamisen ajankohta Suosituksia häiriöpäästöjen vähentämiseksi Verkkoliitäntä, esim. ylimääräinen verkkosuodatin tai suojaus metalliputkella Valokaarihitsauslaitteen huolto Hitsausjohtojen tulisi olla mahdollisimman lyhyitä ja tiiviisti yhdessä sekä kulkea lattialla Potentiaalintasaus Työkappaleen maadoitus. Niissä tapauksissa, joissa työkappaleen suora maadoittaminen ei ole mahdollista, tulisi yhteys suorittaa soveltuvilla kondensaattoreilla. Muiden ympäristössä olevien laitteiden tai koko hitsauslaitteen suojaus 10

11 Turvallisuusmääräykset Yleistä Käyttäjäyrityksen velvollisuudet! Laitteen käytössä on noudatettava kulloisiakin kansallisia määräyksiä ja lakeja! Kehysdirektiivin (89/391/EWG) kansalliset sovellukset sekä siihen kuuluvat yksittäiset direktiivit. Erityisesti direktiivi (89/655/EWG) työntekijöiden työssään käyttämille työvälineille asetettavista turvallisuutta ja terveyttä koskevista vähimmäisvaatimuksista. Kunkin maan määräykset työturvallisuudesta ja tapaturmien ehkäisystä. Laitteen pystytys ja käyttö standardin IEC mukaisesti. Tarkista käyttäjän turvallisuustietoinen työskentely säännöllisin väliajoin. Laitteen säännöllinen tarkastus standardin IEC mukaisesti. Valmistajan takuu ei ole voimassa, jos laitteessa käytetään muita kuin alkuperäisosia! Käytä vain sellaisia järjestelmän osia ja lisälaitteita (virtalähteitä, hitsauspolttimia, elektrodinpitimiä, kaukosäätimiä, varaosia ja kulutusosia yms.), jotka kuuluvat kyseiseen tuoteperheeseen! Liitä ja lukitse lisälaite liittimeensä laitteen ollessa poissa päältä. Hitsauksen aikana esiintyvät hajavirrat saattavat aiheuttaa suojajohtimien tuhoutumisen, laitteiden ja sähkölaitteiden vaurioitumisen, rakenneosien ylikuumenemisen ja niistä seuraavia tulipaloja. Varmista aina kaikkien hitsausvirtajohtojen kiinteä paikoillaanolo ja tarkista se säännöllisesti. Varmista sähköisesti moitteeton ja kiinteä työkappaleen yhteys! Pystytä, kiinnitä tai ripusta kaikki sähköisesti johtavat virtalähteen osat, kuten kotelo, kuljetusvaunu, nosturirunko sähköisesti eristetysti! Älä vedä mitään muuta sähköistä käyttövälinettä, kuten porakoneita, kulmahiomakoneita jne. virtalähteeseen, kuljetusvaunuun, nosturirunkoon eristämättä! Aseta hitsauspoltin ja elektrodin pidin aina sähköisesti eristetysti, kun niitä ei käytetä! Julkiseen syöttöverkkoon liittämiselle esitetyt vaatimukset Suurteholaitteet voivat vaikuttaa verkon laatuun syöttöverkosta ottamalla sähköllä. Joillekin laitetyypeille voi siksi olla olemassa liitäntärajoituksia tai vaatimuksia suurimmalle mahdolliselle johtoimpedanssille tai tarvittavalle minimaaliselle syöttökapasiteetille yleisen verkon rajapinnassa (yhteinen kytkentäkohta PCC), jolloin myös tässä viitataan laitteiden teknisiin tietoihin. Tässä tapauksessa on käyttäjäyrityksen tai käyttäjän vastuulla, tarvittaessa syöttöverkon palveluntarjoajan kanssa neuvottelun jälkeen, varmistaa, että laite voidaan liittää. 11

12 Turvallisuusmääräykset Kuljetus ja asennus 2.3 Kuljetus ja asennus VAROITUS Suojakaasupullojen virheellisen käsittelyn aiheuttama loukkaantumisvaara! Suojakaasupullojen virheellinen käsittely ja riittämätön kiinnitys voi johtaa vakaviin vammoihin! Noudata kaasunvalmistajan ohjeita ja mahdollisia paineilman käyttöä koskevia asetuksia ja määräyksiä! Suojakaasupulloa ei saa kiinnittää venttiilin kohdalta! Älä kuumenna suojakaasupulloa! HUOMIO Kaatumisvaara! Kone voi aiheuttaa vaaraa kaatuessaan ja vahingoittaa henkilöitä. Se voi myös vahingoittua liikkuessaan ja asennuksen aikana. Kaatumisenkestävyys on taattu 10 :n saakka (standardin IEC mukaisesti). Aseta kone tasaiselle, vakaalle alustalle ja kuljeta sitä myös ainoastaan sellaisella. Kiinnitä lisäosat sopivin välinein. Syöttöjohtojen aiheuttama onnettomuusvaara! Kuljetuksen aikana virtajohdot, joita ei ole irrotettu (verkkojohdot, ohjausjohtimet jne.) voivat aiheuttaa vaaratilanteita, esimerkiksi kytketyn laitteen kaatumisen ja henkilövahinkoja! Irrota syöttöjohdot ennen kuljetusta! Yksiköt on tarkoitettu käytettäviksi pystyasennossa! Käyttäminen kielletyssä asennossa voi aiheuttaa laitteiston vahingoittumisen. Kuljeta ja käytä laitetta ainoastaan pystyasennossa! 12

13 Tarkoituksenmukainen käyttö Laitteeseen liittyvät asiakirjat 3 Tarkoituksenmukainen käyttö VAROITUS Väärästä käytöstä aiheutuvat vaaratekijät! Laitteisto on valmistettu tekniikan tason mukaisesti sekä sääntöjen / normien mukaisesti teollisuus- ja ammattikäyttöön. Se on tarkoitettu ainoastaan tyyppikilvessä ilmoitettua hitsausmenetelmää varten. Muussa kuin määräysten mukaisessa käytössä voidaan laitteen odottaa aiheuttavan vaaroja henkilöille, eläimille ja omaisuudelle. Laitteistoa saa käyttää ainoastaan asianmukaisen käyttötavan mukaisesti. Laitetta saa käyttää ainoastaan määräystenmukaisesti ja opastetun, ammattitaitoisen henkilöstön toimesta! Laitetta ei saa muuttaa tai mukauttaa epäasianmukaisesti! Valokaarihitsauslaite TIG-tasa- ja vaihtovirtahitsaukseen Liftarcilla (kontaktisytytys) tai HF-sytytyksellä (kosketuksettomasti) ja alamenetelmänä puikkohitsaus. Lisäkomponentit voivat tarvittaessa laajentaa toimintolaajuutta (katso vastaava dokumentaatio samannimisessä luvussa). 3.1 Laitteeseen liittyvät asiakirjat Takuu Lisätietoja saat oheisesta esitteestä "Warranty registration" sekä takuu-, huolto- ja tarkastustiedoista sivuilta Vaatimustenmukaisuusvakuutus Kuvattu laite vastaa suunnittelunsa ja rakennetyyppinsä puolesta seuraavia EY-direktiivejä: Pienjännitedirektiivi (LVD) 2014/35/EU Sähkömagneettista yhteensopivuutta (EMC) koskeva direktiivi 2014/30/EU Restriction of Hazardous Substance (RoHS) 2011/65/EU Mikäli laitetta on muokattu tai korjattu omatoimisesti tai jos standardissa Kaarihitsauslaitteet Osa 4: Määräaikaistarkastus ja testaus annettuja määräaikoja ei ole noudatettu ja/tai laite on uudelleenkoottu tavalla, joka ei ole EWM:n nimenomaisesti sallima, tämä selvitys mitätöityy. Jokaisen tuotteen mukana toimitetaan alkuperäisenä erityinen vaatimustenmukaisuusvakuutus Hitsaus työympäristöissä, joissa on lisääntynyt sähköiskun vaara Laitteet voidaan ottaa käyttöön määräysten ja standardien IEC 60974, EN ja VDE 0544 mukaisesti ympäristöissä, joissa on lisääntynyt sähköiskun vaara Huoltoasiakirjat (varaosat ja kytkentäkaaviot) VAROITUS Älä tee laitteelle luvattomia korjauksia tai muutoksia! Vammojen ja laitteiston vahingoittumisen ehkäisemiseksi yksikön korjaajan tai muuttajan on oltava erikoistunut ja harjaantunut henkilö Takuu raukeaa, jos laitteeseen on puututtu luvatta. Käytä korjaustöihin ainoastaan päteviä henkilöitä (koulutettua huoltohenkilöstöä)! Kytkentäkaaviot toimitetaan alkuperäisinä laitteen mukana. Varaosia voi tilata jälleenmyyjältä, jolta laite on ostettu Kalibrointi / validointi Täten vakuutamme, että tämä laite on tarkastettu voimassa olevien normien IEC/EN 60974, ISO/EN 17662, EN mukaisesti kalibroiduilla mittausvälineillä ja että se noudattaa sallittuja toleransseja. Suositeltu kalibrointiväli: 12 kuukautta 13

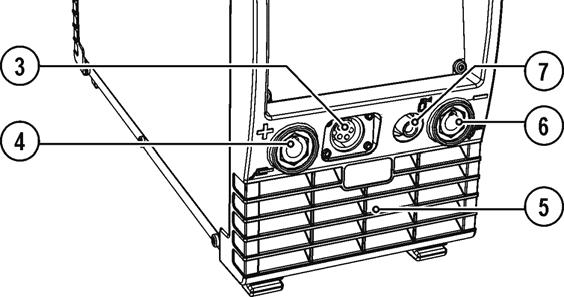

14 Laitekuvaus yleiskuvaus Näkymä edestä 4 Laitekuvaus yleiskuvaus 4.1 Näkymä edestä Kuva 4-1 Merkki Symboli Kuvaus 0 1 Kahva koneen siirtelyä varten 2 Laiteohjaus - katso vastaava käyttöohje "Ohjaus" 3 Liitin, 5-napainen/8-napainen/12-napainen (versiosta riippuva) 5-napainen: TIG-vakiohitsauspistoolin ohjausjohto 8-napainen: 12-napainen: TIG-Up/Down- tai potentiometrihitsauspistoolin ohjausjohto Näytöllisen TIG-Up/Down-hitsauspistoolin ohjausjohto 4 Hitsausvirran liitäntä, plusnapa TIG: Maakaapelin liitäntä PUIKKOHITSAUS: Puikonpitimen tai maakaapelin liitäntä 5 Jäähdytysilman sisäänmeno 6 Hitsausvirran liitäntä, miinusnapa TIG: TIG-hitsauspolttimen kytkentä Puikkohitsaus: hitsauspuikon pitimen tai maakaapelin liitäntä 7 Liitinnippa G¼", hitsausvirta "-" Suojakaasuliitäntä (keltaisella eristyskorkilla) TIG-hitsauspolttimille 8 Kantohihna > katso luku

15 Laitekuvaus yleiskuvaus Näkymä takaa 4.2 Näkymä takaa Kuva 4-2 Merkki Symboli Kuvaus napainen liitin Jäähdytysyksikön ohjauskaapeli 2 HF HF Sytytystapojen vaihtokytkin > katso luku HF = Liftarc (kosketussytytys) HF = HF-sytytys 3 Pääkytkin, koneen virta päälle/pois 4 Jäähdytysilman ulostulo 5 Koneen jalat 6 Verkkoliitäntäjohdin ja sen vedonpoistin > katso luku G¼ -liitäntä Suojakaasuliitäntä 8 4-napainen liitin Jäähdytysyksikön syöttöjännite 9 Liitin, 19-napainen Kaukosäätimen liitäntä 15

16 Laitekuvaus yleiskuvaus Ohjauspaneelin toiminnot ja säätimet 4.3 Ohjauspaneelin toiminnot ja säätimet Parametriarvojen asetusalueet on koottu yhteen luvussa Parametrien yleiskuva > katso luku Kuva 4-3 Merkki Symboli Kuvaus 0 1 S Häiriö-/tilanäytöt Yleisen häiriötilan merkkivalo > katso luku Vedenpuutteen merkkivalo (hitsauspolttimen jäähdytys) Ylikuumentumisen merkkivalo S-merkin merkkivalo 2 Toimintajakso > katso luku Säätönuppi Hitsausparametrien asetukset Virtojen, aikojen ja parametrien asetukset. 4 Säätönuppi Vaihtovirran taajuus (vaihtovirta-tig) 5 Säätönuppi Vaihtovirran tasapaino (vaihtovirta-tig) 6 Säätönuppi wolframipuikon läpimitta / sytytyksen optimointi 16

17 Laitekuvaus yleiskuvaus Ohjauspaneelin toiminnot ja säätimet Merkki Symboli Kuvaus 0 7 Painike Hitsausvirran napaisuus Tasavirtahitsaus, plusnapa puikonpitimessä suhteessa työkappaleeseen (napaisuuden vaihtokytkin, vain puikkohitsaus) Tasavirtahitsaus, miinusnapa polttimessa (tai puikonpitimessä) suhteessa työkappaleeseen. -- Vaihtovirtahitsaus, hitsausvirran aaltomuoto suorakaide. Suurin virtakuorma ja turvallinen hitsaus. --- Vaihtovirtahitsaus, hitsausvirran aaltomuoto puolisuunnikas (trapetsi). Yleiskäyttöinen, soveltuu useimpiin käyttötarkoituksiin. --- Vaihtovirtahitsaus, hitsausvirran aaltomuoto siniaalto. Hiljainen käynti. 8 Painonappi pulssihitsaus -- TIG--automaattipulssit (taajuus ja tasapaino) Merkkivalo palaa vihreänä: Pulssaus (terminen pulssaus) / puikkopulssihitsaus Merkkivalo palaa punaisena: khz-pulssaus (metallurginen pulssaus) TIG-AC-Spezial 9 Painike Käyttötapa/energiansäästötila --- spotarc / spotmatic (Pisteajan asetusalu) tahti tahti 3 s:n painalluksen jälkeen laite vaihtaa energiansäästötilaan. Uudelleenaktivointiin riittää minkä tahansa käyttösäätimen käyttö > katso luku Hitsausmenetelmän painonappi Puikkohitsaus TIG-hitsaus 11 Painonappi vaihto näyttö / JOB-numero AMP Hitsausvirran näyttö VOLT Hitsausjännitteen näyttö kw Hitsaustehon näyttö (merkkivalo AMP ja VOLT palavat samanaikaisesti) JOB JOB-numeron näyttö ja valinta 12 Näyttö, 3-merkkinen 17

18 Laitekuvaus yleiskuvaus Ohjauspaneelin toiminnot ja säätimet Toimintajakso Kuva 4-4 Merkki Symboli Kuvaus 0 1 Hitsausparametrien valintapainike Tällä painikkeella valitaan hitsausprosessin mukaiset hitsausparametrit ja käyttötila 2 Merkkivalo esivirtausaika 3 AMP% Merkkivalo Aloitusvirta (TIG) / kuuma-aloitusaika (puikkohitsaus) 4 sec Merkkivalo Virran nousuaika (TIG) / kuuma-aloitusaika (puikkohitsaus) 5 sec Pulssiaika TIG-pulssit Pulssiaika tarkoittaa päävirtavaihetta (AMP) pulsseissa. 6 AMP Päävirta (TIG) / pulssivirta I min I max (1 A askelin) 7 sec Pulssitaukoaika TIG-pulssit Pulssin taukoaika tarkoittaa toisiovirtavaihetta (AMP%) 8 AMP% Toisiovirta / pulssin taukovirta 9 sec Merkkivalo virran laskuaika 10 AMP% Kraaterivirran merkkivalo 11 Kaasun jälkivirtausaika Erikoisvaihtovirta-TIG Pulssiaika tarkoittaa erikoisvaihtovirran vaihtovirtavaihetta. Päävirta (puikko) I min I max (1 A askelin) Erikoisvaihtovirta-TIG Pulssin taukoaika tarkoittaa erikoisvaihtovirran tasavirtavaihetta. 12 Merkkivalo elektrodin halkaisija Sytytysoptimointi (TIG) / perusasetus palloutuminen 13 + Balance - % Merkkivalo balanssi AC-balanssi (JOB 1-7), pulssibalanssi / amplitudibalanssi 18

19 Laitekuvaus yleiskuvaus Ohjauspaneelin toiminnot ja säätimet Merkki Symboli Kuvaus 0 14 Merkkivalo, kaksivärinen vihreä: AC-taajuus (TIG) / pulssi-taajuus (puikkohitsaus) punainen: Pulssi-taajuus (TIG, khz-pulssaus) 15 activarc TIG-hitsausprosessissa activarc-toiminnon päälle- tai poiskytkentä ( <> ) activarc-ominaiskäyrän korjaus (asetusalue: 0 100) 19

20 Yleistä 5 Rakenne ja toiminta 5.1 Yleistä VAROITUS Sähköiskun aiheuttama tapaturmavaara! Kosketus jännitteellisiin osiin, kuten hitsausvirtapistukoihin, voi tappaa! Noudata käyttöohjeiden alkusivuilla annettuja turvallisuusohjeita. Laitteen saa ottaa käyttöön vain sellainen henkilö, jolla on asianmukainen kokemus kaarihitsauskoneiden avulla työskentelystä! Kytkentä- ja hitsausjohtimet (esim. elektrodinpidin, hitsauspoltin, työkappalejohdin, rajapinnat) saa kytkeä vain, kun virta on katkaistuna koneesta. 20

21 Kuljetus ja asennus 5.2 Kuljetus ja asennus VAROITUS Laitteita ei saa siirtää nosturilla. Onnettomuusvaara! Laitetta ei saa siirtää nosturilla eikä ripustaa siihen! Laite voi pudota ja aiheuttaa henkilövahinkoja! Kahvat ja kiinnityslaitteet on tarkoitettu ainoastaan käsin kuljetettaviksi! Laitetta ei ole tarkoitettu nosturilla siirrettäväksi tai siihen ripustettavaksi! Yksiköt on tarkoitettu käytettäviksi pystyasennossa! Käyttäminen kielletyssä asennossa voi aiheuttaa laitteiston vahingoittumisen. Kuljeta ja käytä laitetta ainoastaan pystyasennossa! Lisälaitteet ja virtalähde voivat vaurioitua väärän kytkennän seurauksena! Liitä ja lukitse lisälaitteita vain asianmukaista liitintä käyttäen laitteen ollessa sammutettuna. Tarkemmat ohjeet saa kunkin lisälaitteen käyttöohjeesta. Lisälaitteet tunnistetaan automaattisesti, kun virtalähde on käynnistetty. Pölynsuojahatut suojaavat liitäntäpistokkeita ja konetta lialta ja vahingoittumiselta. Pölysuojahattu on asennettava liitäntään, jos sitä ei käytetä lisälaitetta varten. Viallinen tai hävinnyt hattu on korvattava uudella! Ympäristöolosuhteet Koneen saa asentaa ainoastaan sille soveltuvalle tukevalle ja tasaiselle pohjalle ja myös käyttää vain tällaisella alustalla (myös ulkotilat, kotelointiluokka IP 23). Käyttäjän on varmistettava, että alusta on vaakatasossa eikä ole liukas, ja työpisteessä on käytettävä riittävää valaistusta. Koneen turvallinen käyttö on varmistettava jatkuvasti. Epätavanomaisen suuri määrä pölyä, happoa, syövyttäviä kaasuja tai aineita voi vahingoittaa laitteistoa. Vältä suuri määriä savua, höyryä, öljyhöyryä ja hiontapölyä! Vältä ulkoilman suolaa (meri-ilmastossa)! Ympäristöolosuhteet Ympäröivän ilman lämpötila-alue: C Suhteellinen ilmankosteus: Enintään 50% 40 C:ssa Enintään 90% 20 C:ssa Kuljetus ja säilytys Säilytys suljetussa tilassa, ympäröivän ilman lämpötila-alue: C Suhteellinen ilmankosteus Enintään 90 % 20 C:ssa 21

22 Koneen jäähdytys Kuljetusvyön pituuden säätö Kuvassa on asennusta varten esimerkki vyön pidentämisestä. Vyön lyhentämiseksi sen silmukoita on vedettävä vastakkaiseen suuntaan. 5.3 Koneen jäähdytys Kuva 5-1 Riittämätön ilmanvaihto aiheuttaa suorituskyvyn heikkenemistä ja laitteistovahinkoja. Noudata käyttöympäristöä koskevia määräyksiä! Pidä jäähdytysilman tulo- ja poistoaukot vapaina! Pidä 0,5 metrin vähimmäisetäisyys esteisiin! 5.4 Maakaapeli, yleistä HUOMIO Virheellisen hitsausvirtaliitännän aiheuttama palovammojen vaara! Lukitsemattomat hitsausvirtaliittimet (laiteliitännät) tai työkappaleliitännän epäpuhtaudet (väri, ruoste) voivat aiheuttaa näiden liitoskohtien ja johtojen kuumenemista ja niitä kosketettaessa palovammoja! Tarkista hitsausvirtojen liitännät päivittäin ja tarvittaessa lukitse ne kiertämällä myötäpäivään. Puhdista työkappaleiden liitäntäkohdat perusteellisesti ja kiinnitä ne varmasti! Älä käytä työkappaleen rakenneosia hitsausvirran paluujohtimena! 22

23 Ohjeita hitsausvirtajohtojen vetämiseen 5.5 Ohjeita hitsausvirtajohtojen vetämiseen Virheellisesti vedetyt hitsausvirtajohdot voivat aiheuttaa valokaaren häiriöitä (välkkymistä)! Vedä ilman HF-sytytyslaitteita olevien hitsausvirtalähteiden (MIG/MAG) maakaapeli ja kaapelipaketti mahdollisimman pitkään, lähellä toisiaan, rinnakkain. Vedä HF-sytytyslaitteella (TIG) varustettujen hitsausvirtalähteiden maakaapeli ja kaapelipaketti pitkään rinnakkain, n. 20 cm:n etäisyydelle HF-ylilyöntien välttämiseksi. Säilytä yleisesti n. 20 cm:n vähimmäisetäisyys tai enemmän muiden hitsausvirtalähteiden johtoihin keskenäisten vaikutteiden välttämiseksi. Käytä mahdollisimman lyhyitä kaapeleita. Optimaalisiin hitsaustuloksiin kork. 30 m (maakaapeli + välikaapelipaketti + polttimen johto). Kuva 5-2 Kuhunkin hitsauskoneeseen on liitetty oma erillinen maakaapelinsa työkappaleeseen! Kuva

24 Ohjeita hitsausvirtajohtojen vetämiseen Hitsausvirtajohdot, hitsauspoltin sekä välikaapelipaketit on rullattava kokonaan auki. Varmista, etteivät kaapelit ole kiertyneet! Käytä mahdollisimman lyhyitä kaapeleita. Vedä liika johdonpituus serpentiinin muotoon. Kuva 5-4 Hitsauksen aikana esiintyvät hajavirrat saattavat aiheuttaa suojajohtimien tuhoutumisen, laitteiden ja sähkölaitteiden vaurioitumisen, rakenneosien ylikuumenemisen ja niistä seuraavia tulipaloja. Varmista aina kaikkien hitsausvirtajohtojen kiinteä paikoillaanolo ja tarkista se säännöllisesti. Varmista sähköisesti moitteeton ja kiinteä työkappaleen yhteys! Pystytä, kiinnitä tai ripusta kaikki sähköisesti johtavat virtalähteen osat, kuten kotelo, kuljetusvaunu, nosturirunko sähköisesti eristetysti! Älä vedä mitään muuta sähköistä käyttövälinettä, kuten porakoneita, kulmahiomakoneita jne. virtalähteeseen, kuljetusvaunuun, nosturirunkoon eristämättä! Aseta hitsauspoltin ja elektrodin pidin aina sähköisesti eristetysti, kun niitä ei käytetä! Kuva

25 Verkkoliitntä 5.6 Verkkoliitntä Verkkoliitäntä VAARA Virheellinen verkkoliitäntä voi aiheuttaa vaaratilanteita! Virheellinen verkkoliitäntä voi johtaa henkilövahinkoihin tai esineisiin kohdistuviin vaurioihin! Laitteen saa liittää vain pistorasiaan, jossa on määräysten mukaisesti kytketty suojajohdin. Mikäli uusi verkkopistoke on kytkettävä, asennustyön saa, maakohtaisia määräyksiä noudattaen, suorittaa vain sähköalan ammattilainen ammattilainen Verkkopistoke, pistorasia ja verkkojohto tulee antaa sähköalan ammattilaisen tarkistettavaksi säännöllisin väliajoin! Generaattoria käytettäessä generaattori on maadoitettava sen käyttöohjeen mukaisesti. Muodostetun verkon on oltava tarkoitettu suojausluokkaan I kuuluville laitteille. Laitteen saa kytkeä vain nollajohtimella varustettuun yksivaiheiseen 2-johdinjärjestelmään, ja sitä saa käyttää ainoastaan tällaisessa järjestelmässä. Kuva 5-6 Selitykset Merkki Kuvaus Tunnusväri L Vaihejohdin ruskea N Neutraali johdin sininen PE Suojajohdin vihreä-keltainen Arvokilvessä mainitun käyttöjännitteen on oltava sama kuin verkkojännite. Muuten laite voi vahingoittua > katso luku 8! Tarkista, että koneen virta on katkaistuna. Työnnä verkkopistoke sopivaan pistorasiaan. 25

26 Hitsauspolttimen jäähdytysjärjestelmä 5.7 Hitsauspolttimen jäähdytysjärjestelmä Hitsauspolttimen jäähdytyksen liitäntä Lue vastaavat lisäosien dokumentit ja noudata niiden ohjeita! Kuva 5-7 Merkki Symboli Kuvaus napainen liitin Jäähdytysyksikön ohjauskaapeli 2 4-napainen liitin Jäähdytysyksikön syöttöjännite 3 Jäähdytysmoduuli Ohjaus- ja virtajohto hitsauslaitteeseen Liitäntä jäähdytys- ja hitsauslaitteen välillä luodaan kahdella johdolla. Liitä ohjausjohdon pistoke hitsauslaitteeseen. Liitä virtajohdon pistoke hitsauslaitteeseen. (Liitä virtajohtopistoke hitsauslaitteeseen.) 5.8 Hitsausparametrien näyttö Seuraavat hitsausparametrit voidaan näyttää ennen hitsausta (nimellisarvot), hitsauksen aikana (tämänhetkiset arvot) tai hitsauksen jälkeen (pitoarvot): Parametrit Asetusarvot Tosiarvot Pitoarvot Hitsausvirta Hitsausjännite Hitsausteho Heti kun hitsauksen jälkeen pitoarvojen näytössä tehdään muutoksia asetuksiin (esim. hitsausvirta), näyttö vaihtaa vastaaviin nimellisarvoihin. ei mahdollinen mahdollinen 26

27 TIG-hitsaus 5.9 TIG-hitsaus Hitsauspolttimen ja maakaapelin liitäntä Aseta hitsauspoltin toimintavalmiiksi halutun hitsaustehtävän mukaisesti (ks. hitsauspolttimen käyttöohje). Kuva 5-8 Merkki Symboli Kuvaus 0 1 Hitsauspolttimet 2 Hitsauspolttimen kaapelipaketti 3 Hitsausvirtaliitin miinusnapa TIG-hitsauspolttimen hitsausvirtajohdon liitäntä 4 Liitinnippa G¼" TIG-hitsauspolttimen suojakaasuliitäntä 5 Liitin, 5-napainen/8-napainen/12-napainen (versiosta riippuva) 5-napainen: TIG-vakiohitsauspistoolin ohjausjohto 8-napainen: 12-napainen: TIG-Up/Down- tai potentiometrihitsauspistoolin ohjausjohto Näytöllisen TIG-Up/Down-hitsauspistoolin ohjausjohto 6 Työkappale 7 Hitsausvirtaliitin plusnapa Maakaapelin liitäntä Kytke hitsauspolttimen hitsausvirtapistoke hitsausvirtaliittimeen - ja lukitse se kiertämällä oikealle. Irrota keltainen suojakorkki liitinnipasta G¼. Ruuvaa hitsauspolttimen suojakaasuliitin kiinni liitinnippaan G¼". Liitä hitsauspolttimen ohjausjohdon liitin hitsauspolttimen ohjausjohdon liittimeen (5-napainen vakiopolttimessa, 8-napainen ylös/alas-polttimessa tai potentiometrillä varustetussa polttimessa ja 12-napainen näytöllä varustetussa ylös/alaspolttimessa) ja lukitse liitin. Työnnä maakaapelin pistoke koneen hitsausvirtaliitännän plusnapaan ja lukitse se kiertämällä myötäpäivään. Mikäli saatavilla: Lukitse jäähdytysvesiputkien liittin-nipat vastaaviin pikaliittimiin: Punainen paluulinja pikaliittimeen (punainen = jäähdytysnesteen paluulinja) ja sininen pikaliitin syöttölinjaan (jäähdytysnesteen syöttö). 27

28 Suojakaasun syöttö Hitsauspolttimen kytkentävaihtoehdot 5.10 Suojakaasun syöttö Kuva 5-9 VAROITUS Suojakaasupullojen virheellisen käsittelyn aiheuttama loukkaantumisvaara! Suojakaasupullojen virheellinen tai riittämätön kiinnitys voi johtaa vakaviin vammoihin! Aseta suojakaasupullot niitä varten tarkoitettuihin telineisiin ja kiinnitä ne kiinnikkeillä (ketju / hihna)! Suojakaasupullo tulee kiinnittää sen ylemmästä puoliskosta! Turvalaitteiden on oltava tiiviisti kiinni pullon ympärillä! Esteetön suojakaasun syöttö suojakaasupullosta hitsauspolttimeen on optimaalisen hitsaustuloksen perusedellytys. Lisäksi suojakaasun syöttöongelmat voivat tuhota hitsauspolttimen. Kiinnitä keltainen suojahattu paikalleen aina, kun kaasuliitäntää ei käytetä. Kaikkien suojakaasuliitäntöjen on oltava kaasutiiviitä. Ennen kuin kytket paineenalennusventtiilin kaasupullon, avaa kaasupullon venttiili hetkeksi mahdollisen lian poistamiseksi. 28

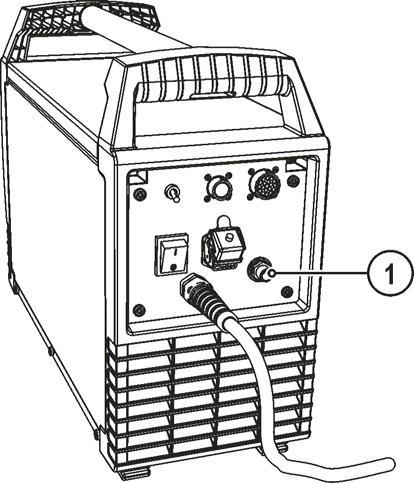

29 Suojakaasun syöttö Suojakaasuletkun liitäntä Aseta suojakaasupullo sille tarkoitettuun pullotelineeseen. Varmista suojakaasupullo turvaketjulla. Kuva 5-10 Avaa kaasupullon venttiili hetkeksi mahdollisen lian poistamiseksi ennen kuin liität paineenalentimen kaasupulloon. Kiristä paineenalennusventtiilin kierreliitos kaasupullon venttiiliin kaasutiiviiksi. Kiristä kaasuletkun liitinkappaleen kruunumutteri paineenalentimen lähtöpuolelle. Merkki Symboli Kuvaus 0 1 Paineenalennin 2 Suojakaasupullo 3 Paineenalentimen lähtöpuoli 4 Pulloventtiili Merkki Symboli Kuvaus 0 1 Liitosnippa G¼, suojakaasuliitäntä Kuva 5-11 Kytke suojakaasun linjan kruunumutteri G¼ -liitäntänippaan. 29

30 Suojakaasun syöttö Kaasutesti - Suojakaasumäärän säätäminen HUOMIO Sähköisku! Suojakaasumäärän asetusten aikana hitsauspolttimessa vaikuttavat tyhjäkäyntijännite tai mahd. korkeajännitteiset sytytyspulssit, jotka voivat osia kosketettaessa aiheuttaa sähköiskuja ja palovammoja. Pidä hitsauspoltin asetusten aikana loitolla sekä ihmisistä, eläimistä että esineistä. Paina hitsauspolttimen liipaisinta ja aseta haluttu suojakaasumäärä paineensäätimen virtausmittarista. Kaasun läpivirtausmäärän perussääntö: Kaasusuuttimen halkaisija millimetreissä (mm) vastaa kaasunvirtausarvoja yksikköinä l/min. Esimerkki: 7 mm:n kaasusuutin vastaa kaasun läpivirtausta läpivirtausmäärällä 7 l/min. Väärä suojakaasuvirtaus! Jos suojakaasuvirtaus on liian matala tai liian korkea, tämä voi aiheuttaa ilmaa hitsisulaan ja huokosia hitsiin. Säädä suojakaasuvirtaus soveltuen hitsaustehtävään! 30

31 Suojakaasun syöttö Hitsaustehtävän valinta Volframipuikon läpimitan asetuksella on suora vaikutus laitetoimintoihin. Säätöarvon tulee vastata wolframielektrodin läpimittaa. Arvoa voidaan säätää tarpeen vaatiessa. Seuraava hitsaustehtävä on käyttöesimerkki: mm inch Kuva 5-12 Huomioi erot JOB 0 ja JOB 1-7 välillä: Vaihtovirran taajuuden, vaihtovirran tasapainon ja wolframipuikon läpimitan / sytytyksen optimoinnin parametriarvot säädetään vastaavilla kääntöpainikkeilla työssä JOB 0. Töissä JOB 1-7 tämä asetus suoritetaan toimintajaksossa (samannimiset merkkivalot näyttävät valinnan). 31

32 Suojakaasun syöttö Toistuvat hitsaustehtävät (JOB 1-7) Toistuvien tai erilaisten hitsaustehtävien pysyvään tallennukseen käyttäjän käytettävissä on 7 lisämuistipaikkaa. Tätä varten valitaan vain haluttu muistipaikka (JOB 1-7) ja hitsaustehtävä asetetaan edellä kuvatulla tavalla. Poikkeuksen muodostavat vaihtovirran taajuuden, vaihtovirran balanssin ja volframipuikon läpimitan kolme säätönuppia. Nämä asetukset suoritetaan toimintojaksossa (samannimiset merkkivalot). Hitsaustehtävää (JOB) voidaan vaihtaa vain silloin, kun hitsausvirta ei ole kytkettynä. Virran nousu- ja laskuajat voidaan säätää erikseen 2-tahti- ja 4-tahtitoiminnalle. Valinta Kuva 5-13 Valittaessa tai jos on valittu yksi toistuvista hitsaustehtävistä (JOB 1-7) palaa merkkivalo JOB Hitsausparametrien asetukset Parametrit, jotka voidaan määritellä koneen säädön toimintajaksossa, riippuvat valitusta hitsaustehtävästä. Tämä tarkoittaa esimerkiksi sitä, että jos pulssisarjaa ei ole valittu, pulssin aikoja ei määritellä toimintajaksossa. 32

33 Suojakaasun syöttö Syttymisominaisuuksien optimointi puhtaille wolframipuikoille Kaaren syttyminen ja stabiloituminen (tasa- ja vaihtovirta) sekä wolframielektrodin palloutuminen riippuvat käytettävän elektrodin läpimitasta. Säätöarvon tulee vastata wolframielektrodin läpimittaa. Arvoa voidaan säätää tarpeen vaatiessa Manuaalinen peruskäyttö (JOB 0) JOB-ohjelmakäyttö (JOB 1-7) Kuva 5-14 EXIT 3s Kuva

34 Suojakaasun syöttö Optimaalinen ja nopea kalotin muodostuminen Pallomainen pallosegmentti mahdollistaa parhaat sytytys- ja hitsaustulokset vaihtovirtahitsauksessa. Edellytyksenä ihanteelliseen palloutumiseen on teräväksi hiottu elektrodi (n ). Palloutuminen tulisi suorittaa kokeilurakenneosalla, koska mahdollinen liika volframi sulaa ja hitsaussauma saattaa likaantua. Balling Kuva 5-16 Käännä balanssiasetus JOB 0:ssa äärivasemmalle (positiivinen). Sytytä valokaari ilman kosketusta HF-sytytyksellä ja muodosta haluttu pallosegmentti vastaavaa käyttötapausta varten. Käyttäjä päättää tämän prosessin päättymisen. 34

35 Suojakaasun syöttö AC-taajuusautomatiikka Manuaalinen peruskäyttö (JOB 0) 2s EXIT 2s Kuva 5-17 Näyttö Asetus/valinta Vaihtovirta-taajuus (AC) Taajuusautomatiikka Toiminto aktivoitu Asetus potentiometrillä Toiminto deaktivoitu Vaihtovirran taajuuden säätönuppi ei ole nyt toiminnassa. Jos säätönuppia kuitenkin liikutetaan, ilmaistaan aktiivinen toiminto parametrien FrE ja AUt vaihtovuoroisella vilkunnalla laiteohjauksen näytössä. AC-taajuusautomatiikka otetaan käytöstä asettamalla säätönuppi asentoon "Pot". 35

36 Suojakaasun syöttö JOB-ohjelmakäyttö (JOB 1-7) EXIT 3s < Kuva 5-18 Näyttö Asetus/valinta Taajuusautomatiikka Toiminto aktivoitu 36

37 Suojakaasun syöttö Valokaaren sytytys Sytytystapa voidaan asettaa sytytystapojen vaihtokytkimellä > katso luku HF-sytytys Sytytystehoa voidaan tarvittaessa sovittaa > katso luku Kuva 5-19 Valokaari käynnistyy ilman kosketusta korkeajännitteisten sytytyspulssien avulla: a) Aseta hitsauspoltin työkappaleen päälle hitsausasentoon (elektrodinpään ja työkappaleen välinen etäisyys n. 2-3 mm). b) Paina hitsauspolttimen liipaisinta (korkeajännitteiset sytytyspulssit käynnistävät valokaaren). c) Sytytysvirta kulkee ja hitsausprosessi etenee valitun käyttötavan mukaisesti. Hitsauksen päättäminen: vapauta hitsauspolttimen liipaisin tai paina liipaisinta ja vapauta se (valitun käyttötavan mukaan) Liftarc Kuva 5-20 Kaari sytytytetään koskettamalla työkappaletta: a) Aseta huolellisesti kaasusuutin ja volframelektrodi kiinni työkappaleeseen ja paina poltinliipaisimesta (nostosytytysvirta kulkee riippumatta hitsausvirta-asetuksesta). b) Kallista poltinta kaasukuvun varassa niin että muodostuu noin 2-3 mm:n rako elektrodin ja työkappaleen välille. Kaari syttyy ja hitsausvirta kasvaa, riippuen asetetusta toimintatavasta, sytytysvirta- tai päävirta-asetukseen. c) Käännä poltin haluttuun hitsausasentoon. Hitsausprosessin lopetus: Paina tai vapauta poltinliipaisin riippuen valitusta toimintatavasta Automaattikatkaisu Laite sammuu automaattisesti, mikäli hitsaustapahtumaan liittyvät seuraavat kaksi tilannetta: Sytytysvaiheessa (sytytysvirhe) yhtään hitsausvirtaa ei kulje 3 sekunnin kuluessa hitsauksen aloittamisesta. Hitsauksen aikana (valokaaren häiriö) valokaari katkeaa yli 3 sekunnin ajaksi. Kummassakin tapauksessa hitsauskone katkaisee välittömästi sytytyksen ja lopettaa hitsaustapahtuman. 37

38 Suojakaasun syöttö Toimintojen kulku / käyttötavat Merkkien selitykset Merkki Selitys Paina hitsauspolttimen liipaisinta 1 Vapauta hitsauspolttimen liipaisin 1 I t Virta Aika Kaasun esivirtaus AMP AMP% Aloitusvirta Virran nousuaika Pisteaika Päävirta (minimi- maksimivirta) Toisiovirta Pulssiaika Pulssitaukoaika Virran laskuaika Kraaterivirta Kaasun jälkivirtaus Tasapaino Taajuus 38

39 Suojakaasun syöttö tahtitoiminta Kuva tahti: Paina hitsauspolttimen liipaisinta 1 ja pidä se painettuna. Kaasun esivirtausaika kuluu. HF-sytytyspulssit kulkevat elektrodista työkappaleeseen, valokaari syttyy. Hitsausvirta kulkee ja saavuttaa välittömästi asetetun aloitusvirran asetetun arvon. HF kytkeytyy pois päältä. Hitsausvirta nousee asetetun virran nousuajan mukaisesti päävirran (AMP) tasolle. Mikäli päävirtavaiheen aikana painetaan hitsauspolttimen liipaisimen 1 lisäksi hitsauspolttimen liipaisinta 2, hitsausvirta laskee toisiovirran (AMP%) tasolle. Kun hitsauspolttimen liipaisin 2 vapautetaan, hitsausvirta nousee jälleen päävirran AMP tasolle. 2. tahti: Vapauta hitsauspolttimen liipaisin 1. Päävirta laskee asetetun virranlaskuajan mukaisesti kraaterin lopetusvirran (minimivirta) tasolle. Jos 1. hitsauspolttimen liipaisinta painetaan virran laskuajan aikana, hitsausvirta nousee jälleen asetettuun päävirtaan AMP. Päävirran taso saavuttaa kraaterin lopetusvirran, valokaari sammuu. Asetettu kaasun jälkivirtausaika kuluu umpeen. Mikäli jalkakytkin RTF on kytkettynä, laite aktivoi automaattisesti käyttötavan 2-tahti. Virrannousu ja -lasku (Up-/Down- Slope) ovat tällöin kytkettyinä pois päältä. 39

40 Suojakaasun syöttö tahtitoiminta Kuva tahti Paina hitsauspolttimen liipaisinta 1, kaasun esivirtausaika kuluu umpeen. HF-sytytyspulssit kulkevat elektrodista työkappaleeseen, valokaari syttyy. Hitsausvirta kulkee ja saavuttaa välittömästi esiasetetun aloitusvirta-arvon (valokaaren etsintä minimiasetusten voimassaollessa). HF kytkeytyy pois päältä. 2. tahti Vapauta hitsauspolttimen liipaisin 1. Hitsausvirta nousee asetetun virran nousuajan mukaisesti päävirran (AMP) tasolle. Vaihto päävirrasta AMP toisiovirtaan (AMP%): Paina hitsauspolttimen liipaisinta 2 tai Näpäytä hitsauspolttimen liipaisinta 1 (poltitila 1-4). 3. tahti Paina hitsauspolttimen liipaisinta 1. Päävirta laskee asetetun virran laskuajan mukaisesti kraaterin lopetusvirran tasolle. 4. tahti Vapauta hitsauspolttimen liipaisin 1, valokaari sammuu. Asetettu jälkivirtausaika kuluu. Hitsaustapahtuman välitön päättyminen ilman virranlaskua (Down-Slope) ja kraaterin lopetusvirtaa: Paina lyhyesti 1. hitsauspolttimen liipaisinta > 3. tahti ja 4. tahti (poltintila 11-14). Virta laskee nollaan ja kaasun jälkivirtausaika alkaa. Mikäli jalkakytkin RTF on kytkettynä, laite aktivoi automaattisesti käyttötavan 2-tahti. Virrannousu ja -lasku (Up-/Down- Slope) ovat tällöin kytkettyinä pois päältä. Vaihtoehtoisen hitsauksen käynnistyksen (näpäytyskäynnistys) käyttöä varten on laiteohjauksella asetettava kaksinumeroinen polttimen tila (11-x). Aina laitetyypin mukaan käytettävissä on erilaisia poltintilojen määriä. 40

41 Suojakaasun syöttö spotarc Prosessia voidaan käyttää silloituksessa tai enintään 2,5 mm paksujen teräs- ja CrNi-seoslevyjen liitoshitsauksessa. Myös eripaksuisia levyjä voidaan hitsata päällekkäin. Yksipuolisella käyttötavalla on myös mahdollista hitsata levyjä onttoihin profiileihin kuten pyöreisiin ja nelikulmaisiin putkiin. Valokaaripistehitsauksessa valokaari sulattaa ylemmän levyn puhki ja sulattaa alemman levyn kiinni. Näin syntyy matalia hienosuomuisia hitsipisteitä, joita tarvitsee viimeistellä vain vähän tai ei ollenkaan, jos ne jäävät näkyviin. EXIT 3s Kuva 5-23 Tehokkaan tuloksen saavuttamiseksi virran nousu- ja laskuajoiksi on määritettävä "0". 41

42 Suojakaasun syöttö 1. I t Kuva 5-24 Esimerkkinä on HF-sytytyksen sytytystavan toiminta. Valokaaren sytytys Liftarcin avulla on myös mahdollinen > katso luku Toiminta: Paina hitsauspolttimen liipaisinta ja pidä se painettuna. Kaasun esivirtausaika kuluu. HF-sytytyspulssit kulkevat elektrodista työkappaleeseen, valokaari syttyy. Hitsausvirta kulkee ja saavuttaa välittömästi aloitusvirran asetetun arvon. HF kytkeytyy pois päältä. Hitsausvirta nousee asetetun virran nousuajan mukaisesti päävirran (AMP) tasolle. Prosessi päättyy, kun asetettu spotarc-aika on kulunut umpeen tai vapauttamalla polttimen liipaisin ennenaikaisesti. Kun spotarc-toiminto kytketään päälle, Automatic Puls kytketään myös päälle. Voidaan kuitenkin valita myös mikä tahansa muu pulssiversio tai ei pulssausta. 42

43 Suojakaasun syöttö spotmatic Tämä toiminto on kytkettävä päälle ennen käyttöä > katso luku Toisin kuin käyttötavassa spotarc ei valokaarta käynnistetä kuten tavanomaisessa menetelmässä polttimen liipaisinta painamalla, vaan asettamalla volframielektrodi lyhyesti työkappaleelle. Poltinpainike on tarkoitettu hitsausprosessin luvanantoon. Vapautus voi tapahtua jokaiselle hitsauspisteelle erikseen tai myös pysyvästi. Asetus tapahtuu laitekonfiguraatiovalikossa > katso luku 5.15: Erillinen prosessivapautus ( ): Hitsausprosessi on vapautettava uudelleen ennen jokaista valokaaren sytytystä polttimen liipaisinta painamalla. Pulssaus ei ole tässä prosessissa mahdollista. Pysyvä prosessivapautus ( ): Hitsausprosessi vapautetaan painamalla kerran polttimen liipaisinta. Seuraavat valokaaren sytytykset käynnistetään asettamalla volframielektrodi lyhyesti työkappaleelle. Vapautus otetaan takaisin painamalla polttimen liipaisinta uudelleen. Pulssaus on tässä prosessissa valittavissa. Valinnat ja asetukset tapahtuvat yleisesti ottaen samalla tavalla kuin spotarc-käyttötapaa käytettäessä > katso luku I t Kuva 5-25 Esimerkkinä on HF-sytytyksen sytytystavan toiminta. Valokaaren sytytys Liftarcin avulla on myös mahdollinen > katso luku Hitsausprosessin prosessinvapautustavan valitseminen > katso luku Virran nousu- ja laskuajat mahdollisia ainoastaan pisteajan pitkällä asetusalueella (0,01 s - 20,0 s). Paina hitsauspistoolin liipasinta ja vapauta se (näpäytä) vapauttaaksesi hitsausprosessin. Aseta hitsauspolttimen kaasusuutin ja wolframielektrodin pää varovasti työkappaleelle. Taivuta hitsauspoltinta kaasusuuttimen yläpuolelta, kunnes elektrodinpään ja työkappaleen välinen etäisyys on n. 2-3 mm. Suojakaasu virtaa asetetulla kaasun esivirtausajalla. Valokaari sytyttää ja asetettu aloitusvirta virtaa. Päävirtausvaihe päätetään, kun asetettu spotarc-aika kuluu umpeen. Hitsausvirta laskee lopetusvirtaan asetetussa laskuajassa. Kaasun jälkivirtausaika kuluu umpeen ja hitsaustehtävä lopetetaan. Paina hitsauspistoolin painiketta ja vapauta se (painallus) vapauttaaksesi hitsausprosessin uudelleen (tarpeen vain erillisessä prosessivapautuksessa). Hitsauspolttimen uusi asetus volframielektrodin kärjen kanssa käynnistää seuraavan hitsausprosessin. 43
