1 Käyttöohjeet Hitsauskone FI Taurus 400 Basic TDG Huomioi järjestelmän lisädokumentit!

2 Yleisiä huomautuksia VAROITUS Lue käyttöohje! Käyttöohjeen tarkoituksena on opastaa käyttäjää käyttämään laitteita turvallisesti. Kaikkien järjestelmäkomponenttien käyttöohje, erityisesti turvaohjeet, on luettava ja niitä on noudatettava! Noudata tapaturmantorjuntaa koskevia määräyksiä sekä maakohtaisia määräyksiä! Käyttöohjetta on säilytettävä laitteen käyttöpaikalla. Turva- ja varoituskilvet laitteessa antavat tietoja mahdollisista vaaroista. Niiden on oltava aina tunnistettavissa ja luettavissa. Laite on valmistettu tekniikan tason sekä sääntöjen ja normien mukaisesti ja ainoastaan asiantuntijat saavat käyttää, huoltaa ja korjata sitä. Tekniset muutokset, laitetekniikan edelleenkehittyessä, voivat johtaa erilaiseen hitsauskäyttäytymiseen. Jos sinulla on laitteen asennukseen, käyttöönottoon, käyttöön, käyttötarkoitukseen tai sijoitustilaan liittyviä kysymyksiä, ota yhteys laitteen jälleenmyyjään tai asiakaspalveluumme numeroon Valtuutettujen jälleenmyyjien luettelo on osoitteessa Vastuumme tämän laitteen käytön osalta rajoittuu nimenomaan laitteen toimintaan. Kaikki muu vastuu on nimenomaisesti poissuljettu. Käyttäjä hyväksyy vastuun poissulkemisen ottaessaan laitteen käyttöön. Valmistaja ei voi valvoa käyttöohjeen noudattamista eikä laitteen asennukseen, käyttöön tai huoltoon liittyviä olosuhteita tai tapoja. Virheellinen asennus voi johtaa aineellisiin vahinkoihin ja henkilöiden loukkaantumiseen. Näin ollen emme ota minkäänlaista vastuuta tappioista, vahingoista tai kuluista, jotka ovat johtuneet virheellisestä asennuksesta, käytöstä tai huollosta tai jollakin tavalla liittyvät näihin osatekijöihin. EWM AG Dr. Günter-Henle-Strasse 8 D Mündersbach Tämän käyttöohjeen tekijänoikeudet jäävät laitteen valmistajalle. Osittainenkin monistaminen edellyttää valmistajan kirjallista lupaa. Tämän asiakirjan sisältö on tutkittu, tarkastettu ja työstetty huolellisesti, mutta muutokset, kirjoitusvirheet ja erehdykset ovat silti mahdollisia.

3 Sisällys Huomautuksia näiden käyttöohjeiden käytöstä 1 Sisällys 1 Sisällys Oman turvallisuutesi vuoksi Huomautuksia näiden käyttöohjeiden käytöstä Merkkien selitykset Kokonaisdokumentaation osa Turvallisuusmääräykset Kuljetus ja asennus Tarkoituksenmukainen käyttö Käyttökohteet Laitetta saa käyttää vain seuraavien järjestelmien kanssa Laitteeseen liittyvät asiakirjat Takuu Vaatimustenmukaisuusvakuutus Hitsaus työympäristöissä, joissa on lisääntynyt sähköiskun vaara Huoltoasiakirjat (varaosat ja kytkentäkaaviot) Kalibrointi / validointi Laitekuvaus yleiskuvaus Näkymä edestä Näkymä takaa Ohjauspaneelin toiminnot ja säätimet Rakenne ja toiminta Kuljetus ja asennus Ympäristöolosuhteet Ympäristöolosuhteet Kuljetus ja säilytys Koneen jäähdytys Maakaapeli, yleistä Kuljetusvyön pituuden säätö Kaapelihihna Kaapelipidike Asennus Sovellus Suojaläppä, laiteohjaus Purkaminen / asennus Ohjeita hitsausvirtajohtojen vetämiseen Hitsauksen aikana esiintyvät hajavirrat Verkkoliitntä Verkkoliitäntä Hitsausparametrien näyttö MIG/MAG hitsaus Välikaapelipaketin liittäminen virtalähteeseen Hitsaustehtävän valinta MIG/MAG toimintajaksot/ käyttötavat Merkkien ja toimintojen selitykset Puikkohitsaus Puikko- ja maakaapelin liitäntä Hitsaustehtävän valinta Arcforce Kuumastartti Tarttumisenesto Valokaaren pituuden rajoitus (USP) Asiantuntijavalikko (puikko) Kaukosäädin RT1 19POL RTG1 19POL Energiansäästötila (Standby) Laitteen asetusvalikko

4 Sisällys Huomautuksia näiden käyttöohjeiden käytöstä Parametrien valinta, muuttaminen ja tallentaminen Huolto, ylläpito ja hävittäminen Yleistä Puhdistus Huoltotyöt, huoltovälit Päivittäin suoritettavat huoltotoimenpiteet Silmämääräinen katselmus Toimintotarkastus Kuukausittaiset huoltotoimenpiteet Silmämääräinen katselmus Toimintotarkastus Vuositarkastus (tarkastus ja testaus käytön aikana) Laitteiden käsittely Valmistajan ilmoitus loppukäyttäjälle RoHS-direktiivin vaatimusten täyttäminen Vian korjaus Häiriönpoiston tarkastusluettelo Virheilmoitukset (virtalähde) Hitsausparametrien tehdasasetusten palauttaminen Tekniset tiedot Taurus 400 Basic TDG Lisävarusteet Järjestelmäkomponentit Langansyöttölaite Varusteet Kaukosäädin ja lisävarusteet Yleiset lisävarusteet Liite A Parametrien yleiskuva - Asetusohjeet Liite B EWM-toimipisteet

5 2 Oman turvallisuutesi vuoksi 2.1 Huomautuksia näiden käyttöohjeiden käytöstä Oman turvallisuutesi vuoksi Huomautuksia näiden käyttöohjeiden käytöstä VAARA Työskentely- ja toimintamenettelyt, joita on noudatettava tarkasti uhkaavien vakavien tapaturmien ja kuolemantapausten ennalta ehkäisemiseksi. Turvallisuustietojen otsikoissa esiintyy sana "VAARA" sekä yleinen varoitussymboli. Vaaraa on korostettu myös sivun reunassa olevalla symbolilla. VAROITUS Työskentely- ja toimintamenettelyt, joita on noudatettava tarkasti uhkaavien vakavien tapaturmien ja kuolemantapausten ennalta ehkäisemiseksi. Turvallisuustietojen otsikoissa esiintyy sana "VAARA" sekä yleinen varoitussymboli. Vaaraa on korostettu myös sivun reunassa olevalla symbolilla. HUOMIO Työskentely- ja toimintamenettelyt, joita on noudatettava tarkasti myös mahdollisten lievien tapaturmien ennalta ehkäisemiseksi. Turvallisuustietojen otsikossa esiintyy aina avainsana "HUOMAUTUS" sekä yleinen varoitussymboli. Riskiä on selvennetty sivun reunassa olevalla symbolilla. Erityisiä teknisiä seikkoja, jotka käyttäjien on muistettava. Erilaisiin käyttötilanteisiin tarkoitetut, vaihe vaiheelta opastavat toimintaohjeet sekä luetteloinnit on merkitty luettelomerkillä, esim.: Liitä hitsausvirtajohdon liitin asianmukaiseen vastakappaleeseen ja lukitse liitin. 5

6 Oman turvallisuutesi vuoksi Huomautuksia näiden käyttöohjeiden käytöstä Merkkien selitykset Symbol i Kuvaus Symbol i Kuvaus Erityisiä teknisiä seikkoja, jotka käyttäjien on muistettava. Paina ja vapauta / Näpäytä / Kosketa Kytke laite pois päältä Vapauta Kytke laite päälle Paina ja pidä painettuna Kytke Väärin Kierrä Oikein Lukuarvo - asetettavissa Siirtyminen valikkoon Vihreä merkkivalo palaa Navigointi valikossa Vihreä merkkivalo vilkkuu Poistuminen valikosta Punainen merkkivalo palaa Ajan näyttö (esimerkki: odota 4 s / paina) Punainen merkkivalo vilkkuu Valikon näyttö keskeytynyt (lisäasetukset mahdollisia) Työkalu ei tarpeellinen / käyttö kielletty Työkalun käyttö tarpeen / käytä työkalua0 6

7 Oman turvallisuutesi vuoksi Kokonaisdokumentaation osa 2.2 Kokonaisdokumentaation osa Tämä käyttöohje on osa kokonaisdokumentaatiota ja se on voimassa vain yhdessä kaikkien osadokumenttien kanssa! Kaikkien järjestelmäkomponenttien käyttöohjeet, erityisesti turvaohjeet, on luettava ja niitä on noudatettava! Kuvassa näytetään yleinen esimerkki hitsausjärjestelmästä. Pos. Dokumentointi A.1 Langansyöttölaite A.2 Virtalähde A.3 Hitsauspoltin A Kokonaisdokumentaatio 2.3 Turvallisuusmääräykset Kuva 2-1 VAROITUS Tapaturmavaara, jos näitä turvallisuusohjeita ei noudateta! Näiden turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman! Lue tämän käyttöohjekirjan turvallisuustiedot huolellisesti! Noudata tapaturmantorjuntaa koskevia määräyksiä sekä maakohtaisia määräyksiä! Ilmoita työskentelyalueella oleville ihmisille, että heidän on noudatettava määräyksiä! Sähköiskun aiheuttama tapaturmavaara! Sähköjännitteet voivat aiheuttaa kosketettaessa hengenvaarallisia sähköiskuja ja palovammoja. Pienjännitteetkin voivat aiheuttaa iskun ja sitä kautta tapaturman. Älä koske suoraan jännitettä johtaviin osiin, kuten hitsausvirtaliittimiin, hitsauspuikkoihin, volframipuikkoihin tai hitsauslankoihin! Sijoita hitsauspoltin ja / tai elektrodin pidin aina eristetylle pinnalle! Käytä täydellistä henkilökohtaista suojavarustusta (käytöstä riippuen)! Laitteen saa avata ainoastaan asiantunteva ammattihenkilöstö! 7

8 Oman turvallisuutesi vuoksi Turvallisuusmääräykset VAROITUS Vaara useamman virtalähteen yhteiskytkennästä! Jos useampia virtalähteitä halutaan kytkeä yhteen rinnakkain tai sarjaan, tämän saa suorittaa ainoastaan alan ammattilainen normin IEC "Pystytys ja käyttö" sekä tapaturmanehkäisymääräysten BGV D1 (ennen VBG 15) tai maakohtaisten määräysten mukaisesti! Laitteet voidaan hyväksyä kaarihitsaukseen käytettäväksi vain tarkastuksen jälkeen, jotta varmistetaan, että sallittua tyhjäkäyntijännitettä ei ylitetä. Laitteen kytkennän saa suorittaa ainoastaan alan ammattihenkilö! Yksittäisten virtalähteiden käytöstäpoiston aikana on irrotettava kaikki verkko- ja hitsausvirtajohdot luotettavasti koko hitsausjärjestelmästä. (Vastajännitteiden vaara!) Napaisuudenvaihtokytkennällä varustettuja hitsauslaitteita (PWS-sarja) tai vaihtovirtahitsaukseen tarkoitettuja laitteita (AC) ei saa kytkeä yhteen, koska yksinkertainen käyttövirhe saattaa aiheuttaa hitsausjännitteiden luvattoman summauksen. Soveltumattomasta vaatetuksesta aiheutuva loukkaantumisvaara! Säteily, kuumuus ja sähköjännite ovat väistämättömiä vaaranlähteitä valokaarihitsauksessa. Käyttäjä on varustettava täydellisellä henkilökohtaisella suojavarustuksella. Suojavarustuksen on suojeltava seuraavilta riskeiltä: Hengityssuojain terveydelle vaarallisia aineita ja seoksia vastaan (savukaasut ja höyryt) tai ryhdy soveltuviin toimenpiteisiin (poistoimu jne.). Hitsausmaski ja asianmukainen suojalaite ionisoivaa säteilyä (IR- ja UV-säteily) ja kuumuutta vastaan. Kuivat hitsausvaatteet (kengät, käsineet ja kehosuojaus) lämmintä ympäristöä vastaan, vastaavin vaikutuksin kuin ilman lämpötilan ollessa 100 C tai enemmän tai sähköiskun sattuessa, sekä jänniteen alaisten osien parissa työskentelyä varten. Kuulosuojaus haitallista melua vastaan. Loukkaantumisvaara säteilyn tai lämmön vaikutuksesta! Valokaaren säteily aiheuttaa iho- ja silmävaurioita. Kosketus kuumiin työkappaleisiin tai kipinät aiheuttavat palovammoja. Käytä hitsaussuojusta tai hitsauskypärää riittävällä suojatasolla (käyttöalueesta riippuvainen)! Käytä kuivaa suojavaatetusta (esim. kasvonsuojusta, käsineitä jne.) maassasi vallitsevien asetusten ja määräysten mukaisesti! Suojaa työhön osallistumattomat henkilöt kaaren säteilyltä ja häikäisyltä paloesirippujen ja suojaverhojen avulla! Räjähdysvaara! Suljetuissa astioissa näennäisen vaarattomatkin aineet voivat kehittää suuren paineen kuumentuessaan. Siirrä helposti syttyviä ja räjähdysvaarallisia nesteitä sisältävät astiat pois työskentelyalueelta! Älä koskaan kuumenna räjähdysherkkää nestettä, pölyä tai kaasua hitsaamalla tai leikkaamalla! Tulipalon vaara! Liekki voi syttyä hitsausprosessin aikaisen korkean lämpötilan, hajakipinöiden, hehkuvan kuumien osien ja kuuman kuonan takia. Tarkista palovaaratilanne työskentelyalueella! Älä kuljeta mukanasi helposti syttyviä esineitä, kuten tulitikkuja tai sytyttimiä. Pidä asianmukaista sammutuskalustoa käden ulottuvilla työskentelyalueella! Poista huolellisesti kaikki helposti syttyvien aineiden jäänteet työskentelytilasta ennen hitsauksen aloittamista. Jatka työskentelyä hitsatuilla työkappaleilla vasta kun ne ovat jäähtyneet. Älä saata niitä kosketuksiin helposti syttyvien materiaalien kanssa! 8

9 Oman turvallisuutesi vuoksi Turvallisuusmääräykset HUOMIO Savut ja kaasut! Savut ja kaasut voivat aiheuttaa hengitysvaikeuksia ja jopa myrkytyksen. Lisäksi liuotinhöyryt (klooratut hiilivedyt) voivat muuttua myrkylliseksi fosgeeniksi hitsauskaaren ultraviolettisäteilyn vaikutuksesta! Varmista raittiin ilman riittävyys! Pidä liuotinhöyryt kaukana kaaren säteilyalueelta! Käytä tarvittaessa sopivaa hengityslaitetta! Äänialtistus! Yli 70 dba ylittävä melu voi aiheuttaa pysyviä kuulovaurioita! Käytä sopivaa kuulonsuojausta! Työskentelyalueella oleskelevien ihmisten on käytettävä sopivaa kuulonsuojainta! Käyttäjäyrityksen velvollisuudet! Laitteen käytössä on noudatettava kulloisia kansallisia määräyksiä ja lakeja! Kehysdirektiivin 89/391/ETY mukainen kansallinen sovellus suorittamalla toimenpiteet työntekijän turvallisuuden ja terveyssuojan parantamiseksi työssä sekä siihen kuuluvat yksittäiset direktiivit. Erityisesti direktiivi 89/655/ETY työntekijöiden työssään käyttämille työvälineille asetettavista turvallisuutta ja terveyttä koskevista vähimmäisvaatimuksista. Kunkin maan määräykset työturvallisuudesta ja tapaturmien ehkäisystä. Laitteen pystytys ja käyttö standardin IEC mukaisesti.-9. Käyttäjän opastaminen turvallisuustietoiseen työskentelyyn säännöllisin väliajoin. Laitteen säännöllinen tarkastus standardin IEC mukaisesti-4. Valmistajan takuu ei ole voimassa, jos laitteessa käytetään muita kuin alkuperäisosia! Käytä vain sellaisia järjestelmän osia ja lisälaitteita (virtalähteitä, hitsauspolttimia, elektrodinpitimiä, kaukosäätimiä, varaosia ja kulutusosia yms.), jotka kuuluvat kyseiseen tuoteperheeseen! Liitä ja lukitse lisälaite liittimeensä laitteen ollessa poissa päältä. Julkiseen syöttöverkkoon liittämiselle esitetyt vaatimukset Suurteholaitteet voivat vaikuttaa verkon laatuun syöttöverkosta ottamalla sähköllä. Joillekin laitetyypeille voi siksi olla olemassa liitäntärajoituksia tai vaatimuksia suurimmalle mahdolliselle johtoimpedanssille tai tarvittavalle minimaaliselle syöttökapasiteetille yleisen verkon rajapinnassa (yhteinen kytkentäkohta PCC), jolloin myös tässä viitataan laitteiden teknisiin tietoihin. Tässä tapauksessa on käyttäjäyrityksen tai käyttäjän vastuulla, tarvittaessa syöttöverkon palveluntarjoajan kanssa neuvottelun jälkeen, varmistaa, että laite voidaan liittää. HUOMIO Sähkömagneettinen kenttä! Virtalähde voi kehittää sähköisiä tai sähkömagneettisia kenttiä, jotka voivat vaikuttaa elektronisten laitteiden, kuten tietokoneiden ja CNC-koneiden, puhelinlinjojen, sähköjohtojen, signaalijohtimien ja sydämentahdistimien toimintaan. Noudata kunnossapito-ohjeita > katso luku 6.3! Vedä hitsausjohtimet keloilta kokonaan! Suojaa säteilyalttiit laitteet ja varusteet asianmukaisesti! Sydämentahdistimien toiminta voi häiriintyä (kysy lääkäriltä neuvoa tarvittaessa). 9

10 Oman turvallisuutesi vuoksi Kuljetus ja asennus HUOMIO Standardin IEC mukaisesti hitsauslaitteet on jaettu sähkömangeettisen yhteensopivuuden kahteen luokkaan (EMC-luokitus löytyy Teknisistä tiedoista) > katso luku 8: Luokan A laitteita ei ole tarkoitettu käytettäväksi asuinalueilla, joissa sähköenergia saadaan julkisesta pienjännite-syöttöverkosta. Luokan A laitteiden sähkömagneettisen yhteensopivuuden varmistamisessa voi näillä alueilla esiintyä vaikeuksia, sekä johtoihin liittyvien että säteilyhäiriöiden vuoksi. Luokan B laitteet täyttävät EMC-vaatimukset niin teollisella kuin asuinalueellakin, mukaan lukien asuinalueet, joissa on liitäntä julkiseen pienjännite-syöttöverkkoon. Pystytys ja käyttö Kaarihitsausmenetelmää käytettäessä saattaa joissakin tapauksissa esiintyä sähkömagneettisia häiriöitä, vaikka jokainen hitsauslaite noudattaa normin mukaisia päästörajaarvoja. Hitsauksesta johtuvista häiriöstä vastaa käyttäjä. Mahdollisten ympäristössä esiintyvien sähkömagneettisten ongelmien arviointia varten on käyttäjän huomioitava seuraavat seikat: (katso myös EN liite A) Verkko-, ohjaus-, signaali- ja puhelinlinjat Radiot ja televisiot Tietokoneet ja muut ohjauslaitteet Turvalaitteet viereisten henkilöiden terveys, erityisesti, jos nämä käyttävät sydämentahdistajaa tai kuulolaitetta Kalibrointi- ja mittauslaitteet muiden ympäristössä olevien laitteiden häiriönsietokyky hitsaustöiden suorittamisen ajankohta Suosituksia häiriöpäästöjen vähentämiseksi Verkkoliitäntä, esim. ylimääräinen verkkosuodatin tai suojaus metalliputkella Valokaarihitsauslaitteen huolto Hitsausjohtojen tulisi olla mahdollisimman lyhyitä ja tiiviisti yhdessä sekä kulkea lattialla Potentiaalintasaus Työkappaleen maadoitus. Niissä tapauksissa, joissa työkappaleen suora maadoittaminen ei ole mahdollista, tulisi yhteys suorittaa soveltuvilla kondensaattoreilla. Muiden ympäristössä olevien laitteiden tai koko hitsauslaitteen suojaus 2.4 Kuljetus ja asennus VAROITUS Suojakaasupullojen virheellisen käsittelyn aiheuttama loukkaantumisvaara! Suojakaasupullojen virheellinen käsittely ja riittämätön kiinnitys voi johtaa vakaviin vammoihin! Noudata kaasunvalmistajan ohjeita ja mahdollisia paineilman käyttöä koskevia asetuksia ja määräyksiä! Suojakaasupulloa ei saa kiinnittää venttiilin kohdalta! Älä kuumenna suojakaasupulloa! HUOMIO Syöttöjohtojen aiheuttama onnettomuusvaara! Kuljetuksen aikana virtajohdot, joita ei ole irrotettu (verkkojohdot, ohjausjohtimet jne.) voivat aiheuttaa vaaratilanteita, esimerkiksi kytketyn laitteen kaatumisen ja henkilövahinkoja! Irrota syöttöjohdot ennen kuljetusta! 10

11 Oman turvallisuutesi vuoksi Kuljetus ja asennus HUOMIO Kaatumisvaara! Kone voi aiheuttaa vaaraa kaatuessaan ja vahingoittaa henkilöitä. Se voi myös vahingoittua liikkuessaan ja asennuksen aikana. Kaatumisenkestävyys on taattu 10 :n saakka (standardin IEC mukaisesti). Aseta kone tasaiselle, vakaalle alustalle ja kuljeta sitä myös ainoastaan sellaisella. Kiinnitä lisäosat sopivin välinein. Yksiköt on tarkoitettu käytettäviksi pystyasennossa! Käyttäminen kielletyssä asennossa voi aiheuttaa laitteiston vahingoittumisen. Kuljeta ja käytä laitetta ainoastaan pystyasennossa! Lisälaitteet ja virtalähde voivat vaurioitua väärän kytkennän seurauksena! Liitä ja lukitse lisälaitteita vain asianmukaista liitintä käyttäen laitteen ollessa sammutettuna. Tarkemmat ohjeet saa kunkin lisälaitteen käyttöohjeesta. Lisälaitteet tunnistetaan automaattisesti, kun virtalähde on käynnistetty. Pölynsuojahatut suojaavat liitäntäpistokkeita ja konetta lialta ja vahingoittumiselta. Pölysuojahattu on asennettava liitäntään, jos sitä ei käytetä lisälaitetta varten. Viallinen tai hävinnyt hattu on korvattava uudella! 11

12 Tarkoituksenmukainen käyttö Käyttökohteet 3 Tarkoituksenmukainen käyttö VAROITUS Väärästä käytöstä aiheutuvat vaaratekijät! Laitteisto on valmistettu tekniikan tason mukaisesti sekä sääntöjen / normien mukaisesti teollisuus- ja ammattikäyttöön. Se on tarkoitettu ainoastaan tyyppikilvessä ilmoitettua hitsausmenetelmää varten. Muussa kuin määräysten mukaisessa käytössä voidaan laitteen odottaa aiheuttavan vaaroja henkilöille, eläimille ja omaisuudelle. Laitteistoa saa käyttää ainoastaan asianmukaisen käyttötavan mukaisesti. Laitetta saa käyttää ainoastaan määräystenmukaisesti ja opastetun, ammattitaitoisen henkilöstön toimesta! Laitetta ei saa muuttaa tai mukauttaa epäasianmukaisesti! 3.1 Käyttökohteet Valokaarihitsauslaite MSG-hitsaukseen ja alamenetelmänä puikkohitsaus. Lisäkomponentit voivat tarvittaessa laajentaa toimintolaajuutta (katso vastaava dokumentaatio samannimisessä luvussa) Laitetta saa käyttää vain seuraavien järjestelmien kanssa Hitsauskoneen käyttö edellyttää asianmukaista langansyöttölaitetta (järjestelmäkomponentit)! Taurus drive 4L Basic 3.2 Laitteeseen liittyvät asiakirjat Takuu Lisätietoja saat oheisesta esitteestä "Warranty registration" sekä takuu-, huolto- ja tarkastustiedoista sivuilta Vaatimustenmukaisuusvakuutus Kuvattu laite vastaa suunnittelunsa ja rakennetyyppinsä puolesta seuraavia EYdirektiivejä: Pienjännitedirektiivi (LVD) Sähkömagneettista yhteensopivuutta (EMC) koskeva direktiivi Restriction of Hazardous Substance (RoHS) Mikäli laitetta on muokattu tai korjattu omatoimisesti tai jos standardissa Kaarihitsauslaitteet Osa 4: Määräaikaistarkastus ja testaus annettuja määräaikoja ei ole noudatettu ja/tai laite on uudelleenkoottu tavalla, joka ei ole EWM:n nimenomaisesti sallima, tämä selvitys mitätöityy. Jokaisen tuotteen mukana toimitetaan alkuperäisenä erityinen vaatimustenmukaisuusvakuutus Hitsaus työympäristöissä, joissa on lisääntynyt sähköiskun vaara Laitteet voidaan ottaa käyttöön määräysten ja standardien IEC 60974, EN ja VDE 0544 mukaisesti ympäristöissä, joissa on lisääntynyt sähköiskun vaara Huoltoasiakirjat (varaosat ja kytkentäkaaviot) VAROITUS Älä tee laitteelle luvattomia korjauksia tai muutoksia! Vammojen ja laitteiston vahingoittumisen ehkäisemiseksi yksikön korjaajan tai muuttajan on oltava erikoistunut ja harjaantunut henkilö Takuu raukeaa, jos laitteeseen on puututtu luvatta. Käytä korjaustöihin ainoastaan päteviä henkilöitä (koulutettua huoltohenkilöstöä)! Kytkentäkaaviot toimitetaan alkuperäisinä laitteen mukana. Varaosia voi tilata jälleenmyyjältä, jolta laite on ostettu. 12

13 Tarkoituksenmukainen käyttö Laitteeseen liittyvät asiakirjat Kalibrointi / validointi Täten vakuutamme, että tämä laite on tarkastettu voimassa olevien normien IEC/EN 60974, ISO/EN 17662, EN mukaisesti kalibroiduilla mittausvälineillä ja että se noudattaa sallittuja toleransseja. Suositeltu kalibrointiväli: 12 kuukautta 13

14 Laitekuvaus yleiskuvaus Näkymä edestä 4 Laitekuvaus yleiskuvaus 4.1 Näkymä edestä Kuva 4-1 Merk ki Symboli Kuvaus 0 1 Kuljetuskahva 2 Kantohihna > katso luku Suojakansi 4 Liitin, hitsausvirta "+" Lisävarusteen liitäntä riippuu menetelmästä, huomioi vastaavan hitsausmenetelmän liitäntäkuvaus > katso luku 5. 5 Jäähdytysilman sisäänmeno Likasuodatin jälkivarustettavissa valinnaisena 6 Koneen jalat 7 Liitin, hitsausvirta "-" Lisävarusteen liitäntä riippuu menetelmästä, huomioi vastaavan hitsausmenetelmän liitäntäkuvaus > katso luku 5. 8 Liitin, 19-napainen Ohjauskaapeli kaukosäätimelle tai langansyöttölaitteelle 9 Suojaluukku, laiteohjaus > katso luku Kahva koneen siirtelyä varten 14

15 Laitekuvaus yleiskuvaus Näkymä takaa 4.2 Näkymä takaa Merk ki Symboli Kuvaus 0 1 Johtopidike Kuva Pääkytkin, laite päälle / pois päältä 3 Jäähdytysilman ulostulo 4 Automaattisulake Langansyöttömoottorin syöttöjännitteen sulake kuittaa lauennut sulake painamalla tästä 5 Verkkoliitäntäjohdin ja sen vedonpoistin > katso luku

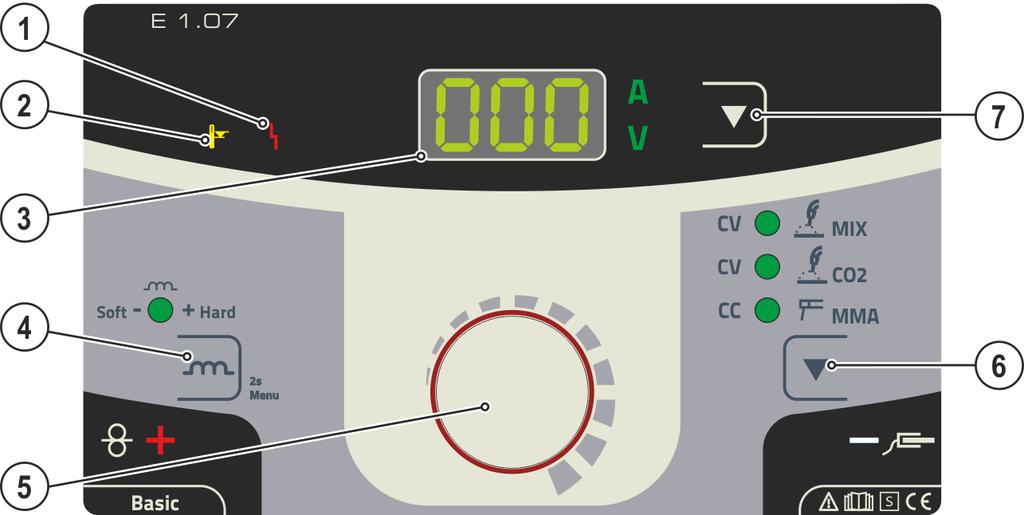

16 Laitekuvaus yleiskuvaus Ohjauspaneelin toiminnot ja säätimet 4.3 Ohjauspaneelin toiminnot ja säätimet Parametriarvojen asetusalueet on koottu yhteen luvussa Parametrien yleiskuva > katso luku Merk ki Symboli Kuvaus 0 Kuva Yleisen toimintahäiriön merkkivalo Virheilmoitukset, > katso luku 7 2 Ylikuumenemisen merkkivalo Tehoyksikön lämpötila-anturit kytkevät tehoyksikön pois päältä laitteen ylikuumetessa, jolloin ylikuumenemisen valvontavalo palaa. Hitsausta voidaan jatkaa ilman lisätoimenpiteitä heti, kun laite on jäähtynyt. 3 Hitsaustietojen näyttö (kolminumeroinen) Hitsausparametrien ja niiden arvojen näyttö > katso luku Painike kuristusvaikutus / Arcforce MIG/MAG Kuristusvaikutus (valokaaridynamiikka) > katso luku Puikkohitsaus Arcforce > katso luku Säätönuppi Hitsausparametrien asetus Hitsausvirran ja muiden hitsausparametrien sekä niiden arvojen valinta 6 Painike Hitsausmenetelmä - MIG/MAG-hitsaus vakiojänniteominaisuudella vakio-ominaisuus "CV constant voltage" hitsaukseen argonilla ja seoskaasuilla. - MAG-hitsaus vakiojänniteominaisuudella vakio-ominaisuus "CV constant voltage" hitsaukseen 100-prosenttisella CO2:lla. - Puikkohitsaus vakiovirtaominaisuudella "CC constant current". 7 Painonappi Vaihto näyttö/energiansäästötila A Hitsausvirran näyttö V Hitsausjännitteen näyttö STBY s:n painalluksen jälkeen laite vaihtaa energiansäästötilaan. Uudelleenaktivointiin riittää minkä tahansa käyttösäätimen käyttö. 16

17 5 Rakenne ja toiminta Rakenne ja toiminta Kuljetus ja asennus VAROITUS Sähköiskun aiheuttama tapaturmavaara! Kosketus jännitteellisiin osiin, kuten hitsausvirtapistukoihin, voi tappaa! Noudata käyttöohjeiden alkusivuilla annettuja turvallisuusohjeita. Laitteen saa ottaa käyttöön vain sellainen henkilö, jolla on asianmukainen kokemus kaarihitsauskoneiden avulla työskentelystä! Kytkentä- ja hitsausjohtimet (esim. elektrodinpidin, hitsauspoltin, työkappalejohdin, rajapinnat) saa kytkeä vain, kun virta on katkaistuna koneesta. 5.1 Kuljetus ja asennus VAROITUS Ei nosturikelpoisten laitteiden virheellisen kuljetuksen aiheuttama onnettomuusvaara! Laitteen nostaminen nosturilla ja sen ripustaminen ei ole sallittua! Laite voi pudota ja vahingoittaa henkilöitä! Kahvat, hihnat tai pidikkeet soveltuvat ainoastaan käsin tapahtuvaan kuljetukseen! Laite ei ole nosturikelpoinen eikä se sovellu ripustettavaksi! Lue ja noudata kaikkia järjestelmä- ja tarvikekomponenttien dokumentointeja! Ympäristöolosuhteet Koneen saa asentaa ja sitä saa käyttää ainoastaan sopivalla, vakaalla ja tasaisella alustalla (myös ulkona suojausluokan IP 34s) mukaisesti! Käyttäjän on varmistettava, että alusta on vaakatasossa eikä ole liukas, ja työpisteessä on käytettävä riittävää valaistusta. Koneen turvallinen käyttö on varmistettava jatkuvasti. Epätavanomaisen suuri määrä pölyä, happoa, syövyttäviä kaasuja tai aineita voi vahingoittaa laitteistoa. Vältä suuri määriä savua, höyryä, öljyhöyryä ja hiontapölyä! Vältä ulkoilman suolaa (meri-ilmastossa)! Ympäristöolosuhteet Ympäröivän ilman lämpötila-alue: C Suhteellinen ilmankosteus: Enintään 50% 40 C:ssa Enintään 90% 20 C:ssa Kuljetus ja säilytys Säilytys suljetussa tilassa, ympäröivän ilman lämpötila-alue: C Suhteellinen ilmankosteus Enintään 90 % 20 C:ssa Koneen jäähdytys Riittämätön ilmanvaihto aiheuttaa suorituskyvyn heikkenemistä ja laitteistovahinkoja. Noudata käyttöympäristöä koskevia määräyksiä! Pidä jäähdytysilman tulo- ja poistoaukot vapaina! Pidä 0,5 metrin vähimmäisetäisyys esteisiin! 17

18 Rakenne ja toiminta Kuljetus ja asennus Maakaapeli, yleistä HUOMIO Virheellisen hitsausvirtaliitännän aiheuttama palovammojen vaara! Lukitsemattomat hitsausvirtaliittimet (laiteliitännät) tai työkappaleliitännän epäpuhtaudet (väri, korroosio) voivat aiheuttaa näiden liitoskohtien ja johtojen kuumenemista ja niitä kosketettaessa palovammoja! Tarkista hitsausvirtojen liitännät päivittäin ja tarvittaessa lukitse ne kiertämällä myötäpäivään. Puhdista työkappaleiden liitäntäkohdat perusteellisesti ja kiinnitä ne varmasti! Älä käytä työkappaleen rakenneosia hitsausvirran paluujohtimena! Kuljetusvyön pituuden säätö Kuvassa on asennusta varten esimerkki vyön pidentämisestä. Vyön lyhentämiseksi sen silmukoita on vedettävä vastakkaiseen suuntaan. Kuva

19 Rakenne ja toiminta Kuljetus ja asennus Kaapelihihna Laitteessa on toimitustilassa kaapelihihna esim. massajohdon, hitsauspolttimen, elektrodinpitimen jne. helppoa ja asianmukaista kuljetusta varten. Seuraavassa kuvassa näkyy paikoilleen pujoteltu hihna ja tarvikeosien esimerkinomainen kiinnitys. Itse laitetta ei saa kuljettaa tästä kaapelihihnasta! Kuva Kaapelipidike Laitteen mukana tulee toimitustilassa kaapelipidike ja kiinnitysmateriaalia. Tähän kaapelipidikkeeseen voidaan verkkokaapeli kietoa ja kuljettaa näin mukavasti. Asenna kaapelipidike kuvassa esitetyllä tavalla. 19

20 Rakenne ja toiminta Kuljetus ja asennus Asennus Kuva Sovellus Kuva

21 Rakenne ja toiminta Kuljetus ja asennus Suojaläppä, laiteohjaus Purkaminen / asennus Merk ki Symboli Kuvaus 0 1 Kiinnitysnipan kiinnitysaukko 2 Kiinnitysnippa, suojaluukku 3 Suojakansi Kuva 5-5 Poista suojaluukku kevyesti sivuttain painamalla ja vetämällä sitä samanaikaisesti ulospäin. Kiinnitä asettamalla ja lukitsemalla paikoilleen Ohjeita hitsausvirtajohtojen vetämiseen Virheellisesti vedetyt hitsausvirtajohdot voivat aiheuttaa valokaaren häiriöitä (välkkymistä)! Vedä ilman HF-sytytyslaitteita olevien hitsausvirtalähteiden (MIG/MAG) maakaapeli ja kaapelipaketti mahdollisimman pitkään, lähellä toisiaan, rinnakkain. Vedä HF-sytytyslaitteella (TIG) varustettujen hitsausvirtalähteiden maakaapeli ja kaapelipaketti pitkään rinnakkain, n. 20 cm:n etäisyydelle HF-ylilyöntien välttämiseksi. Säilytä yleisesti n. 20 cm:n vähimmäisetäisyys tai enemmän muiden hitsausvirtalähteiden johtoihin keskenäisten vaikutteiden välttämiseksi. Käytä mahdollisimman lyhyitä kaapeleita. Optimaalisiin hitsaustuloksiin kork. 30 m (maakaapeli + välikaapelipaketti + polttimen johto). 21

22 Rakenne ja toiminta Kuljetus ja asennus Kuva 5-6 Kuhunkin hitsauskoneeseen on liitetty oma erillinen maakaapelinsa työkappaleeseen! Kuva 5-7 Hitsausvirtajohdot, hitsauspoltin sekä välikaapelipaketit on rullattava kokonaan auki. Varmista, etteivät kaapelit ole kiertyneet! Käytä mahdollisimman lyhyitä kaapeleita. Vedä liika johdonpituus serpentiinin muotoon. Kuva

23 Rakenne ja toiminta Kuljetus ja asennus Hitsauksen aikana esiintyvät hajavirrat VAROITUS Hitsauksen aikana esiintyvien hajavirtojen aiheuttama loukkaantumisvaara! Hitsauksen aikana esiintyvät hajavirrat saattavat aiheuttaa suojajohtimien tuhoutumisen, laitteiden ja sähkölaitteiden vaurioitumisen, rakenneosien ylikuumenemisen ja niistä seuraavia tulipaloja. Tarkasta säännöllisesti kaikki hitsausvirtaliitännät tiiviin paikoillaanolon ja sähköisesti moitteettoman liitännän suhteen. Pystytä, kiinnitä tai ripusta kaikki sähköisesti johtavat virtalähteen osat, kuten kotelo, kuljetusvaunu, nosturirunko sähköisesti eristetysti! Älä vedä mitään muuta sähköistä käyttövälinettä, kuten porakoneita, kulmahiomakoneita jne. virtalähteeseen, kuljetusvaunuun, nosturirunkoon eristämättä! Aseta hitsauspoltin ja elektrodin pidin aina sähköisesti eristetysti, kun niitä ei käytetä! Verkkoliitntä Kuva 5-9 VAARA Virheellinen verkkoliitäntä voi aiheuttaa vaaratilanteita! Virheellinen verkkoliitäntä voi johtaa henkilövahinkoihin tai esineisiin kohdistuviin vaurioihin! Laitteen saa liittää vain pistorasiaan, jossa on määräysten mukaisesti kytketty suojajohdin. Tehokilvessä ilmoitetun syöttöjännitteen on vastattava syötettävää jännitettä. Mikäli uusi verkkopistoke on kytkettävä, tämän asennustyön saa, maakohtaisia määräyksiä noudattaen, suorittaa vain sähköalan ammattilainen! Verkkopistoke, pistorasia ja verkkojohto on sähköalan ammattilaisen tarkistettava säännöllisin väliajoin! Aggregaattikäytössä on generaattori maadoitettava sen käyttöohjeen mukaisesti. Luodun verkon on sovelluttava suojausluokan I mukaisten laitteiden käyttöön. 23

24 Rakenne ja toiminta Hitsausparametrien näyttö Verkkoliitäntä Laite voidaan kytkeä joko maadoitetulla neutraalijohtimella varustettuun kolmivaiheiseen 4-johdinjärjestelmään tai valinnaisesta kohdasta maadoitettuun kolmivaiheiseen 3-johdinjärjestelmään esim. vaihejohtimeen sekä käyttää tällaisissa järjestelmissä. Kuva 5-10 Selitys As. Kuvaus Tunnusväri L1 Vaihejohdin 1 ruskea L2 Vaihejohdin 2 musta L3 Vaihejohdin 3 harmaa N Neutraali johdin sininen PE Suojajohdin vihreä-keltainen Tarkista, että koneen virta on katkaistuna. Työnnä verkkopistoke sopivaan pistorasiaan. 5.2 Hitsausparametrien näyttö Kaikki oleelliset hitsausparametrit ja niiden arvot esitetään valitusta hitsausmenetelmästä ja sen toiminnoista riippuvaisina. Lisäksi näytetään selkeästi laiteparametrit ja virhenumerot. Esitettyjen parametrien ja niiden arvojen merkityksiä kuvataan vastaavassa toiminnon luvussa. Näytön vieressä on painonappi "Vaihto näyttö/energiansäästötila". Jokaisella painonapin painalluksella näyttö vaihtuu vaadittujen parametrien välillä. Parametrit esitetään prosessista riippuen asetusarvoina (ennen hitsausta), tosiarvoina (hitsauksen aikana) tai pitoarvoina (hitsauksen jälkeen): MIG/MAG-hitsaus vakiojännitteellä (CV): Asetusarvot Tosiarvot Pitoarvot (5 s) Hitsausvirta Hitsausjännite Hitsausparametriasetuksen ohjauspyörää kiertämällä näyttö vaihtuu automaattisesti hitsausjännitenäyttöön. Puikkohitsaus vakiovirralla (CC): Asetusarvot Tosiarvot Pitoarvot (5 s) Hitsausvirta / [*] / [*] Hitsausjännite Tyhjäkäyntijännite Hitsausparametriasetuksen ohjauspyörää kiertämällä näyttö vaihtuu automaattisesti hitsausvirtanäyttöön. [*] valinnaisesti säädettävissä - > katso luku

25 Rakenne ja toiminta MIG/MAG hitsaus 5.3 MIG/MAG hitsaus Välikaapelipaketin liittäminen virtalähteeseen Merk ki Symboli Kuvaus 0 1 Langansyöttölaite 2 Välikaapelipaketti Kuva Liitin, 19-napainen (analoginen) Liitäntä langansyöttölaitteen ohjausjohto 4 Liitin + plusnapa Hitsausvirran kytkemiseksi langansyöttölaitteeseen Aseta hitsausvirtakaapelin liitin hitsausvirtaliittimen plus-liitäntää ja lukitse. Liitä ohjausjohdon johtoliitin 19-napaiseen liittimeen ja varmista kruunumutterilla (johtoliittimen voi kytkeä liitäntään vain yhdessä asennossa). Osa hitsauslangoista (esim. jotkut metallitäytelangat) hitsataan vastakkaista napaisuutta käyttäen. Tässä tapauksessa hitsausvirtakaapeli kytketään miinus-liittimeen, ja työkappale on kiinnitettävä plus-liittimeen. Noudata lisäainevalmistajan antamia ohjeita! 25

26 Rakenne ja toiminta MIG/MAG hitsaus Hitsaustehtävän valinta Hitsaustoimenpiteen valinta on hitsauskoneen ja langansyöttölaitteen ohjauksien yhteistyö. Sen jälkeen kun perusasetukset on määritetty hitsauskoneeseen, voidaan asettaa toimintapiste ja lisäparametrit langansyöttölaitteessa Kuva 5-12 Jos hitsausjännitettä ei voida säätää, konfiguraatioparametri > katso luku 5.7. on kytkettävä asetukseen 26

27 Rakenne ja toiminta MIG/MAG hitsaus MIG/MAG toimintajaksot/ käyttötavat Merkkien ja toimintojen selitykset Symboli Selitys Liipasimen painallus Liipasimen vapautus Liipasimen näpäytys (lyhyt painallus ja vapautus) Suojakaasu virtaa I Hitsausteho Hitsauslankaa syötetään Langan ryömintä Langan jälkipalo Kaasun esivirtaus Kaasun jälkivirtaus 2-tahti 4-tahti t Aika PSTART Aloitusohjelma PA Pääohjelma PEND Lopetusohjelma 27

28 Rakenne ja toiminta MIG/MAG hitsaus 2-tahti toiminta Kuva Tahti Paina ja pidä liipaisin painettuna. Suojakaasu alkaa virrata (esikaasuvirtaus). Langansyöttömoottori toimii ryömintänopeudella. Kaari syttyy, kun lanka koskettaa työkappaletta; hitsausvirta kulkee. Vaihtaa esivalittuun langansyöttönopeuteen. 2. Tahti Vapauta liipaisin. Langansyöttömoottori pysähtyy. Kaari sammuu esiasetetun jälkipaloajan jälkeen. Kaasun jälkivirtausaika alkaa. 28

29 Rakenne ja toiminta Puikkohitsaus 4-tahti toiminta Kuva 5-14 Vaihe 1 Paina yhtäjaksoisesti polttimen kytkintä. Suojakaasu alkaa virrata (kaasun esivirtaus). Langansyöttömoottori alkaa toimia "ryömintänopeudella". Kaari syttyy, kun lanka koskettaa työkappaletta, ja hitsausvirta kytkeytyy päälle Siirtyminen esiasetettuun langansyöttönopeuteen (pääohjelma P A ). Vaihe 2 Vapauta polttimen kytkin. Vaihe 3 Paina polttimen kytkintä. Vaihe 4 Vapauta polttimen kytkin. Langansyöttömoottori pysähtyy. Valokaari sammuu, kun esiasetettu langan jälkipaloaika on kulunut umpeen. Kaasun jälkivirtausaika käynnistyy. 5.4 Puikkohitsaus HUOMIO Loukkaantumis- tai palovaara. Kun vaihdat käytettyä tai uutta puikkoa Katkaise virta koneen pääkytkimestä Käytä asianmukaisia suojakäsineitä Käytä eristettyjä tonkia käytettyjen puikkojen irrottamiseen tai siirrettyjen työkappaleiden liikuttamiseen ja Aseta puikonpidin aina eristetylle alustalle. 29

30 Rakenne ja toiminta Puikkohitsaus Puikko- ja maakaapelin liitäntä Napaisuuden valinta riippuu puikonvalmistajan ohjeista. Ne on merkitty puikkopakkaukseen. Merk ki Symboli Kuvaus 0 1 Hitsauspuikon pidin Kuva Hitsausvirtaliitin plusnapa Puikonpidin tai maattokaapeliliitäntä 3 Työkappale 4 Hitsausvirtaliitin miinusnapa Tig-polttimen liitäntä Työnnä puikonpitimen kaapelin pistoke joko hitsausvirtaliitäntään "+" tai " " ja lukitse se kiertämällä myötäpäivään. Työnnä maadoituskaapelin pistoke joko hitsausvirtaliitäntään "+" tai " " ja lukitse se kiertämällä myötäpäivään Hitsaustehtävän valinta Kuva

31 Rakenne ja toiminta Puikkohitsaus Arcforce Hitsausprosessin aikana kaarivoima estää hitsauspuikkoa tarttumasta työkappaleeseen virran nousun avulla. Näin esimerkiksi emäspäällysteisillä puikoilla asentohitsaus lyhyellä valokaarella on helpompaa. Kuva Kuumastartti Kuuma-alotustoiminto parantaa puikon syttymistä suuremman sytytysvirran ansiosta. a) = Kuuma-aloitusaika b) = Kuuma-aloitusvirta I = Hitsausvirta t = Aika Kuva 5-18 Parametrien asetukset, > katso luku Tarttumisenesto Tarttumisenesto estää puikkoa hehkumasta. Jos puikko kuitenkin tarttuu kiinni Arcforce-toiminnosta huolimatta, kone kytkeytyy automaattisesti vähimmäisvirralle. Puikko jäähtyy ja puikonpidin on mahdollista irroittaa puikosta ilman voimakasta valokaarta ja puikko irtoaa myös helpommin työkappaleesta. Tarkista hitsausvirta ja säädä työn vaatimalle tasolle! Kuva Valokaaren pituuden rajoitus (USP) Toiminto valokaaren pituuden rajoitus pysäyttää hitsaustapahtuman, kun havaitaan liian suuri valokaaren jännite (epätavallisen suuri etäisyys elektrodin ja työkappaleen välillä). Toiminto voidaan kytkeä päälle tai pois päältä menetelmästä riippuen > katso luku

32 Rakenne ja toiminta Kaukosäädin Asiantuntijavalikko (puikko) Asiantuntijavalikkoon on tallennettu säädettäviä parametreja, joiden säännöllinen asettaminen ei ole tarpeen. Näytettyjen parametrien määrä voi olla rajoitettu esim. deaktivoidun toiminnon vuoksi. Parametriarvojen asetusalueet on koottu yhteen luvussa Parametrien yleiskuva > katso luku ENTER EXIT 2s 2s Kuva 5-20 Näyttö Asetus/valinta Hotstart-virta Hotstart (kuuma-aloitus) -aika 5.5 Kaukosäädin Valokaaren pituuden rajoitus > katso luku (päällä) Toiminto kytkettynä päälle (pois) Toiminto kytkettynä pois päältä Kaukosäätöä käytetään 19-napaisen kaukosäätimen liittimen (analoginen) kautta RT1 19POL Toiminnot Portaattomasti säädettävä hitsausvirta (0 100 %) riippuvainen hitsauslaitteen esiasetetuista päävirta-arvoista RTG1 19POL Toiminnot Portaattomasti säädettävä hitsausvirta (0 % %) hitsauskoneesta tehdyn päävirran asetuksesta riippuen. 32

33 Rakenne ja toiminta Energiansäästötila (Standby) 5.6 Energiansäästötila (Standby) Energiansäästötila voidaan aktivoida valinnaisesti painamalla pitkään painiketta > katso luku 4.3 tai säädettävällä parametrilla laitekonfiguraatiovalikossa (aikariippuvainen energiansäästötila ) > katso luku 5.7. Aktiivisessa energiansäästötoiminnossa laitenäytöissä näytetään ainoastaan näytön keskimmäiset poikkinumerot. Halutun ohjauselementin painamisella (esim. liipaisimen näpäytyksellä) energiansäästötoiminto otetaan käytöstä ja laite siirtyy jälleen hitsausvalmiuteen. 5.7 Laitteen asetusvalikko Parametrien valinta, muuttaminen ja tallentaminen ENTER (siirtyminen valikkoon) Kytke laite pois päältä pääkytkimestä Pidä painike kulkuparametrit painettuna ja kytke laite samanaikaisesti takaisin päälle. Odota, kunnes valikkokohta End näytetään ja vapauta sitten painike. EXIT (poistu valikosta) Valitse valikkokohta End. Paina painiketta kulkuparametrit (asetukset otetaan käyttöön, laite vaihtaa käyttövalmiustilaan). ENTER EXIT NAVIGATION 0 l + A B B A B B B B A A A A A B B Kuva 5-21 Näyttö Asetus/valinta Kalibrointi Järjestelmä kalibroi laitetta jokaisen käynnistyksen yhteydessä n. 2 sekunnin ajan. 33

34 Rakenne ja toiminta Laitteen asetusvalikko Näyttö Asetus/valinta Poistuminen valikosta Exit Laitteen asetukset Toimintojen asetukset ja parametrien näyttö Ajasta riippuvainen energiansäästötoiminto > katso luku 5.6 Asetus lukuarvo 5 min - 60 min. (Kesto käyttämättä jätettäessä, kunnes energiansäästötila aktivoidaan) Toiminto kytketty pois päältä Virtanäytön kytkeminen päälle/pois (puikkohitsaus) Todellisen arvon näyttö Asetusarvon näyttö (tehdasasetus) Lisävarusteiden käyttö Käyttö langansyöttölaitteella (tehdasasetus) Käyttö jalkakaukosäätimellä Huoltovalikko Huoltovalikkoon tehtävistä muutoksista tulisi sopia valtuutetun huoltohenkilöstön kanssa! Laiteohjauksen ohjelmistoversio Ohjelmistoversion näyttö 34

35 6 Huolto, ylläpito ja hävittäminen 6.1 Yleistä Huolto, ylläpito ja hävittäminen Yleistä VAARA Virheellinen huolto ja tarkastus! Laitteen puhdistuksen, korjauksen tai tarkastuksen saavat suorittaa ainoastaan asiantuntevat, valtuutetut henkilöt! Valtuutettu henkilö on henkilö, joka koulutuksensa, osaamisensa ja kokemuspohjansa puolesta tunnistaa näiden laitteiden tarkastuksen yhteydessä ilmenevät vaarat sekä niistä aiheutuvat mahdolliset laitevauriot ja kykenee suorittamaan tarvittavat turvatoimenpiteet. Noudata kunnossapito-ohjeita > katso luku 6.3! Ota laite uudelleen käyttöön vasta, kun se on läpäissyt tarkastuksen. Sähköiskun vaara sammuttamisen jälkeen! Työskentely avoimella laitteella voi johtaa loukkaantumiseen ja hengenvaaraan! Käytön aikana laitteen kondensaattorit latautuvat jännitteellä. Tämä kestää vielä 4 minuuttia verkkopisteestä irrottamisen jälkeen. 1. Kytke laite pois päältä. 2. Irrota verkkopistoke. 3. Odota vähintään 4 minuuttia, kunnes kondensaattorit ovat purkautuneet! VAROITUS Puhdistus, tarkastus ja korjaus! Hitsauslaitteen puhdistuksen, tarkastuksen ja korjaamisen saavat suorittaa ainoastaan asiantuntevat, valtuutetut henkilöt. Valtuutettu ammattihenkilö on henkilö, joka koulutuksensa, osaamisensa ja kokemuspohjansa puolesta tunnistaa hitsausvirtalähteiden tarkastuksen yhteydessä ilmenevät vaarat sekä niistä aiheutuvat mahdolliset laitevauriot ja kykenee suorittamaan tarvittavat turvatoimenpiteet. Jos jotakin alla olevista tarkastuksista ei läpäistä, laitteen saa ottaa uudelleen käyttöön vasta kunnostuksen ja uuden tarkastuksen jälkeen. Tilausta tehtäessä on annettava osan nimi ja kohdenumero sekä asianomaisen laitteen sarjanumero ja kohdenumero. Käytä vain alkuperäisiä varaosia ja tarvikkeita, kun vaihdat osia. Viallisten laitteiden takuupalautukset hyväksytään vain EWM-yhteistyökumppanin kautta. Korjaus- ja huoltotyöt saa suorittaa vain valtuutettu ja asianmukaisen koulutuksen saanut henkilö; muussa tapauksessa takuu raukeaa. Kun tätä konetta käytetään ilmoitetuissa ympäristöolosuhteissa ja tavanomaisissa käyttötilanteissa, se ei juurikaan tarvitse huoltoa ja ainoastaan vähän ylläpitoa. Likaantunut laite laskee käyttöikää ja käyttösuhdetta. Puhdistusvälit mitoitetaan yleisesti ympäristöolosuhteiden ja niihin liittyvän laitteen likaantumisten mukaan(vähintään kuitenkin puolivuosittain). 6.2 Puhdistus Puhdista ulkopinnat kostealla liinalla (älä käytä aggressiivisia puhdistusaineita). Puhalla tuuletuskanava ja tarvittaessa laitteen jäähdytinlamellit puhtaiksi öljyttömällä ja vedettömällä paineilmalla. Paineilma voi pyörittää laitteen tuuletinta liikaa ja tuhota sen. Älä puhalla suoraan laitteen tuulettimeen ja estä se tarvittaesa mekaanisesti. Tarkasta jäähdytysaine epäpuhtauksien varalta ja vaihda tarvittaessa. 6.3 Huoltotyöt, huoltovälit Tilausta tehtäessä on annettava osan nimi ja kohdenumero sekä asianomaisen laitteen sarjanumero ja kohdenumero. Käytä vain alkuperäisiä varaosia ja tarvikkeita, kun vaihdat osia. Viallisten laitteiden takuupalautukset hyväksytään vain EWM-yhteistyökumppanin kautta. Korjaus- ja huoltotyöt saa suorittaa vain valtuutettu ja asianmukaisen koulutuksen saanut henkilö; muussa tapauksessa takuu raukeaa. 35

36 Huolto, ylläpito ja hävittäminen Laitteiden käsittely Päivittäin suoritettavat huoltotoimenpiteet Silmämääräinen katselmus Verkkojohto ja vedonpoistin Kaasupullojen varmistuslaitteet Tarkasta kaapelipaketti ja virtaliitännät ulkoisten vaurioiden varalta ja vaihda tarvittaessa tai anna ammattihenkilöstön korjattavaksi! Kaasuletkut kytkentälaitteineen (magneettiventtiili) Tarkista kaikkien liitäntöjen ja kulutusosien käsitiukka paikoillaan olo ja kiristä tarvittaessa. Tarkista lankakelan oikea kiinnitys. Kuljetusrullat turvalaitteineen Kuljetuslaitteet (vyö, nostolenkit, kahva) Muuta, yleinen tila Toimintotarkastus Käyttö-, ilmoitus-, suoja- ja sijoituslaitteet (toimintatesti). Hitsausvirtajohdot (tarkista, että johdot ovat kunnolla kiinni ja lukittuina) Kaasuletkut kytkentälaitteineen (magneettiventtiili) Kaasupullojen varmistuslaitteet Tarkista lankakelan oikea kiinnitys. Tarkista liitäntöjen ruuvi- ja pistoliitoksien sekä kulutusosien asianmukainen paikoillaan olo, kiristä tarvittaessa lisää. Poista kiinnitarttuneet hitsausroiskeet. Puhdista syöttörullat säännöllisesti (likaisuudesta riippumatta) Kuukausittaiset huoltotoimenpiteet Silmämääräinen katselmus Koteloon kohdistuneet vauriot (etu-, taka- ja sivuseinämät) Kuljetusrullat turvalaitteineen Kuljetuslaitteet (vyö, nostolenkit, kahva) Tarkista, onko jäähdytysnesteletkuissa ja niiden liitännöissä epäpuhtauksia Toimintotarkastus Valintakytkin, komentolaitteet, HÄTÄ-POIS-laitteet, jännitteenvähennyslaite, huomautus- ja kontrollivalot Varmista langansyöttölaitteiden (syöttönippa, hitsauslangan ohjausaukko) pitävä kiinnitys. Tarkista, onko jäähdytysnesteletkuissa ja niiden liitännöissä epäpuhtauksia Tarkasta ja puhdista hitsauspoltin. Kertymät polttimessa voivat aiheuttaa oikosulkuja, haitata hitsaustulosta ja aiheuttaa tämän seurauksena polttimen vaurioita! Vuositarkastus (tarkastus ja testaus käytön aikana) Hitsauslaitteen saa tarkastaa vain valtuutettu ammattihenkilö. Valtuutettu ammattihenkilö on henkilö, joka koulutuksensa, osaamisensa ja kokemuspohjansa puolesta tunnistaa hitsausvirtalähteiden tarkastuksen yhteydessä ilmenevät vaarat sekä niistä aiheutuvat mahdolliset laitevauriot ja kykenee suorittamaan tarvittavat turvatoimenpiteet. Lisätietoja saat oheisesta esitteestä "Warranty registration" sekä takuu-, huolto- ja tarkastustiedoista sivuilta Tällöin on suoritettava standardin IEC Määräaikaistarkastus ja testaus mukainen määräaikaistarkastus. Tässä mainittujen testausmääräysten lisäksi on noudatettava asiaan sovellettavia paikallisia lakeja ja määräyksiä. 36

37 Huolto, ylläpito ja hävittäminen Laitteiden käsittely 6.4 Laitteiden käsittely Laitteen asianmukainen hävittäminen! Kone sisältää arvokkaita, kierrätettäviä raaka-aineita ja elektroniikkaa, joka on hävitettävä asianmukaisesti. Ei saa hävittää kotitalousjätteen seassa! Noudata maakohtaisia kierrätysmääräyksiä! Valmistajan ilmoitus loppukäyttäjälle Euroopan unionin säännösten mukaisesti (Euroopan parlamentin ja neuvoston direktiivi 2012/19/EU, annettu 27 päivänä heinäkuu 2012), sähkö- ja elektroniikkaromua ei saa enää sijoittaa lajittelemattoman yhdyskuntajätteen joukkoon. Se on kerättävä erikseen. Pyörillä olevan jätesäiliön kuva tarkoittaa, että laitteisto on kerättävä talteen erikseen. Kone on vietävä hävitettäväksi tai kierrätettäväksi tarkoitusta varten varattuihin jätteidenerottelujärjestelmiin. Saksan lain mukaan (laki sähkö- ja elektroniikkalaitteiden jakelusta ja vastaavan romun keräämisestä ja ympäristöystävällisestä hävittämisestä (ElektroG), ) koneromu on toimitettava jätekeräykseen lajittelemattomasta yhdyskuntajätteestä erillään. Yleiset jäteyhtiöt (kunnat tai yhteisöt) ovat perustaneet keräyspisteitä, joihin kotitalouksien romut voidaan toimittaa maksutta. Tietoja käytetyn laitteiston luovuttamisesta ja keräämisestä saa kunnanvirastosta. EWM osallistuu hyväksyttyyn jätteiden hävitys- ja kierrätysjärjestelmään ja on rekisteröity käytettyjen sähkölaitteiden rekisteriin (EAR) numerolla WEEE DE Tämän lisäksi palautukset onnistuvat kaikkialla Euroopassa EWM:n myyntikumppaneiden kautta. 6.5 RoHS-direktiivin vaatimusten täyttäminen Me, EWM AG Mündersbach, vahvistamme täten, että kaikki toimittamamme tuotteet, jotka kuuluvat tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa annetun RoHSdirektiivin soveltamisalaan, täyttävät RoHS-direktiivin vaatimukset (katso myös vastaavat EY-direktiivit laitteen vaatimustenmukaisuusvakuutuksesta). 37

38 Vian korjaus Häiriönpoiston tarkastusluettelo 7 Vian korjaus Kaikille tuotteillemme tehdään tarkat tuotantotarkastukset ja lopputarkastukset. Jos tästä huolimatta tuote ei toimi oikein, tarkasta se silloin seuraavaa kaaviota apuna käyttäen. Jos tuotteen toiminta ei korjaannu millään alla kuvatulla viankorjausmenettelyllä, pyydämme ottamaan yhteyttä valtuutettuun jälleenmyyjääsi. 7.1 Häiriönpoiston tarkastusluettelo Varmista aina laitteen esteettömän toiminnan takaamiseksi, että laitteen varustus soveltuu työstettävän materiaalin käsittelyyn sekä käytettävän prosessikaasun käyttöön! Selitys Symboli Kuvaus Vika / Syy Ratkaisu Langansyötön ongelmia Kontaktisuutin tukkeutunut Puhdista, sumuta hitsaussuojasuihkeella ja vaihda tarvittaessa Lankakelajarrun asetukset Tarkista tai korjaa asetukset Paineyksiköiden asetukset Tarkista tai korjaa asetukset Syöttörullat kuluneet Tarkista ja vaihda tarvittaessa Langansyöttömoottoriin ei kohdistu syöttöjännitettä (automaattisulake lauennut ylikuormituksesta) Kuittaa lauennut sulake (virtalähteen takaosassa) painamalla painiketta Poltinkaapeli taipunut Oikaise poltinkaapeli suoraksi Langanohjainputki tai - spiraali likaantunut tai kulunut Puhdista ohjainputki tai -spiraali, vaihda taipuneet tai kuluneet uusiin Toimintahäiriöt Kaikki laiteohjauksen merkkivalot palavat päällekytkennän jälkeen Mikään laiteohjauksen merkkivalo ei pala päällekytkennän jälkeen Ei hitsaustehoa Vaihevirhe, tarkista verkkoliitäntä (sulakkeet) Erinäisiä parametreja ei voi asettaa (pääsyestolla varustetut laitteet) Syöttötaso lukittu, avaa lukko Liitäntäongelmat Kytke ohjausjohdot tai varmista, että ne on asennettu oikein. Hitsausvirtapiirissä löysiä liitoksia Tarkista polttimen ja virtakaapeleiden liitännät niin koneeseen, kuin työkappaleeseenkin! Kiristä hitsausvirtasuutin asianmukaisesti 7.2 Virheilmoitukset (virtalähde) Hitsauskoneen virhetilasta ilmoitetaan laiteohjauksen näyttöön ilmestyvällä vikakoodilla (ks. taulukko). Laitteen toimintahäiriön sattuessa suorittava laitteenosa kytketään pois käytöstä. Mahdollisen virhenumeron näyttö riippuu laitteen mallista (liitännöistä / toiminnoista). Jos useampi virhe sattuu, näytetään ne peräkkäin. Dokumentoi konevirheet ja informoi huoltohenkilökuntaa tarvittaessa. Virheilmoitus Mahdollinen syy Ratkaisu E 0 Aloitussignaali virheen sattuessa asetettu Älä paina hitsauspolttimen liipaisinta tai jalkakaukosäädintä 38
