Tekniset yksityiskohdat Zaurac 4-30

Transkriptio

1 Paino Kuori Linssin suojus Linssit Pultit Virtaliitin Virtajohto Kiinnitysjalka Jäähdytys 0,8 kg Anodisoitu alumiini (EN-AW 6083) IP68 Saphir naarmusuojattu polykarbonaatti. PMMA (Akryyli). Kaikki valaisimen pultit ovat haponkestävää terästä.kaikissa valaisimen omissa kierteissä Helicoil Plus Screwlock-kierreelementit. IP68 yhdistettynä,eli kun johto on lampussa kiinni. Metalliosat nikkelöityä messinkiä. 50 cm johto, pituus ja liitin ja johdon laatu neuvoteltavissa lisähintaan. Matala jalka, lisää 26,5 mm kokonaiskorkeuteen, kääntyy ylös 30 ja alas 45 suorasta. Mahdollista kehittää myös erikoistarpeisiin räätälöity kiinnitysjalka. Jalka laserleikattua, särmättyä ja anodisoitua alumiinia, kiinnittyy yhdellä M10 pultilla. Käyttämämme jäähdytys on optimoitu toimimaan mahdollisimman vaikeissa jäähdytysolosuhteissa, eli täysin tuulettomassa tilassa. Käyttölämpötila -40 C +85 C SIVU 1

2 SIVU 2

3 Valoteho Valon värisävy LEDien valoteho 2600 lumenia leveällä keilalla ja 2800 lumenia kapealla keilalla, sisältäen optiset hävikit kuoren lämpötilan tasaannuttua 25 C ympäristön lämpötilassa ilman ilmavirtausta K (neutraalin valkoinen) 3000 lumenia normiteholla ja normaaleissa lämpöolosuhteissa (Kuoren lämpötila tasaantunut 25 C ympäristön lämpötilassa ilman ilmavirtausta) Yleistietoa LEDeistä 1) LEDien valoteho vaihtelee suuresti värisävyn mukaan. Valitsimme neutraalin valkoisen koska se tuottaa LEDeistä luonnollisimman värispektrin, eikä täten rasita silmiä työskennellessä. Tavallisesti käytetyissä kylmän valkoisessa valoissa ( 5000 K) painottuu siniset, violetit ja ultravioletit sävyt. Tämä pohjautuu LEDien rakenteeseen, jossa tummansinisestä valosta tehdään fosforikerroksen avulla valkoista, ja valkoisen sävyn määrittää m.m. fosforikerroksen paksuus. Siksi kylmän valkoisella LEDillä voi olla suurempi lumenarvo, mutta käytännössä käyttökelpoisen valon määrä saattaa jopa olla pienempi. Usein LEDeissä on myös huonolaatuinen fosforikerros, jolloin valospektri saattaa olla satunnaisen epätasainen, tästä syystä käytämme parhaita tämän teholuokan LEDejä, joiden spektrin olemme itse testanneet ja todenneet hyväksi. Lämpimän valkoisilla LEDeillä on toisaalta vielä pienempi lumenarvo johtuen vielä paksummasta fosforikerroksesta, mutta sen valospektri sisältää luonnollista enemmän keltaista ja punaista, joten sitäkään ei suositella työkäyttöön. LED-työvalon valitsemisessa suosittelemme eri vaihtoehtojen kokeilemista rinnakkain, sillä LEDit eivät ole yhtä yksinkertainen valonlähde kuin esim. halogeeni, joten eri LEDien valon laatu voi vaihdella huomattavasti. Yksi hyvä tapa on katsoa minkä värisiltä perusväriset esineet, kuten punainen, keltainen, sininen ja vihreä näyttävät valaisimen valossa. Mikäli valo vääristää näitä värejä, se myös voi rasittaa silmiä työskennellessä. 2) LEDit antavat noin 15 % enemmän valoa nollan celsiusasteen lämpötilassa, ja vielä enemmän kylmemmällä, johtuen LED-tekniikan hyötysuhteen ja lämpötilan välisestä yhteydestä SIVU 3

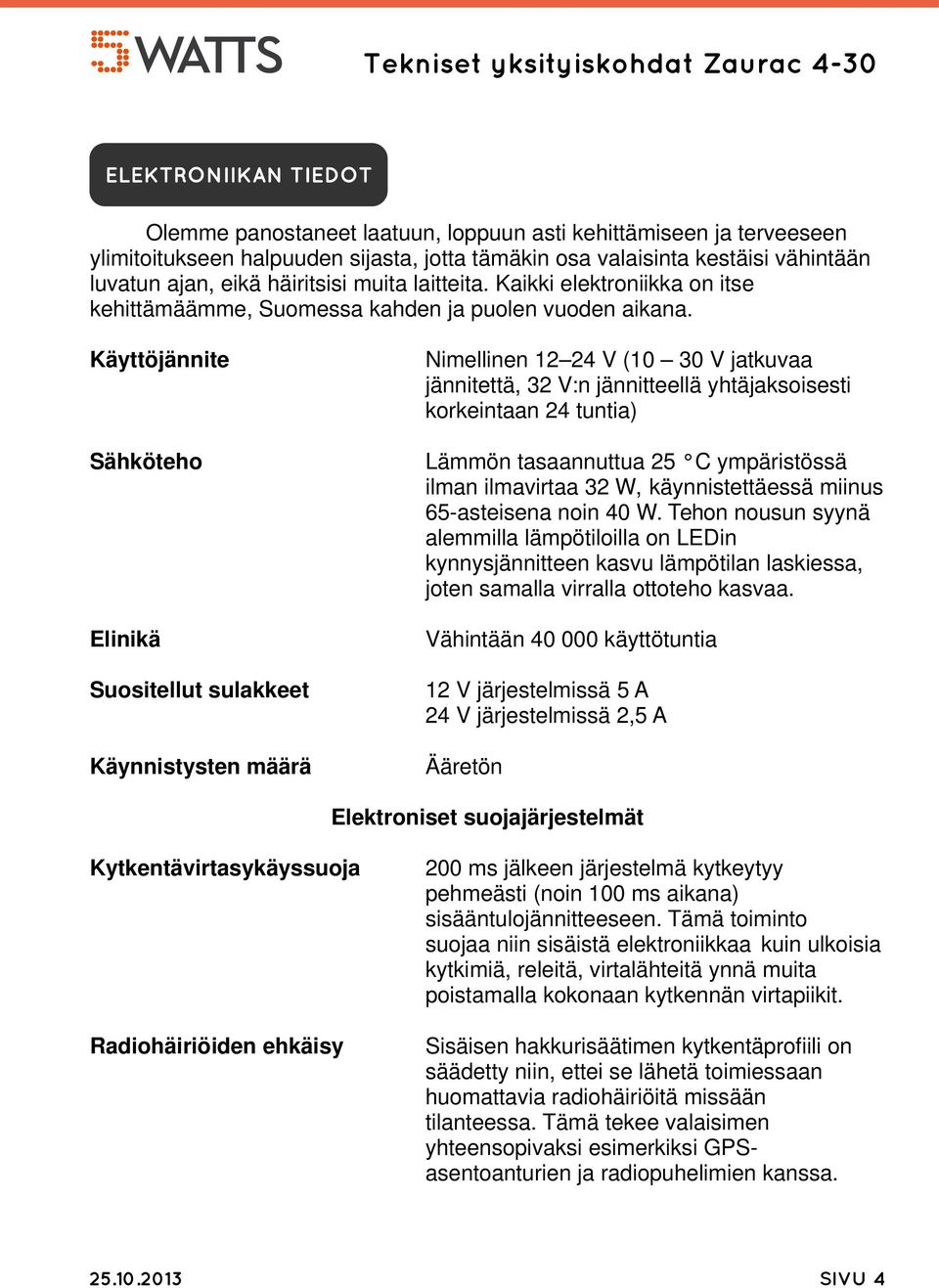

4 Olemme panostaneet laatuun, loppuun asti kehittämiseen ja terveeseen ylimitoitukseen halpuuden sijasta, jotta tämäkin osa valaisinta kestäisi vähintään luvatun ajan, eikä häiritsisi muita laitteita. Kaikki elektroniikka on itse kehittämäämme, Suomessa kahden ja puolen vuoden aikana. Käyttöjännite Sähköteho Elinikä Suositellut sulakkeet Käynnistysten määrä Nimellinen V (10 30 V jatkuvaa jännitettä, 32 V:n jännitteellä yhtäjaksoisesti korkeintaan 24 tuntia) Lämmön tasaannuttua 25 C ympäristössä ilman ilmavirtaa 32 W, käynnistettäessä miinus 65-asteisena noin 40 W. Tehon nousun syynä alemmilla lämpötiloilla on LEDin kynnysjännitteen kasvu lämpötilan laskiessa, joten samalla virralla ottoteho kasvaa. Vähintään käyttötuntia 12 V järjestelmissä 5 A 24 V järjestelmissä 2,5 A Ääretön Elektroniset suojajärjestelmät Kytkentävirtasykäyssuoja Radiohäiriöiden ehkäisy 200 ms jälkeen järjestelmä kytkeytyy pehmeästi (noin 100 ms aikana) sisääntulojännitteeseen. Tämä toiminto suojaa niin sisäistä elektroniikkaa kuin ulkoisia kytkimiä, releitä, virtalähteitä ynnä muita poistamalla kokonaan kytkennän virtapiikit. Sisäisen hakkurisäätimen kytkentäprofiili on säädetty niin, ettei se lähetä toimiessaan huomattavia radiohäiriöitä missään tilanteessa. Tämä tekee valaisimen yhteensopivaksi esimerkiksi GPSasentoanturien ja radiopuhelimien kanssa SIVU 4

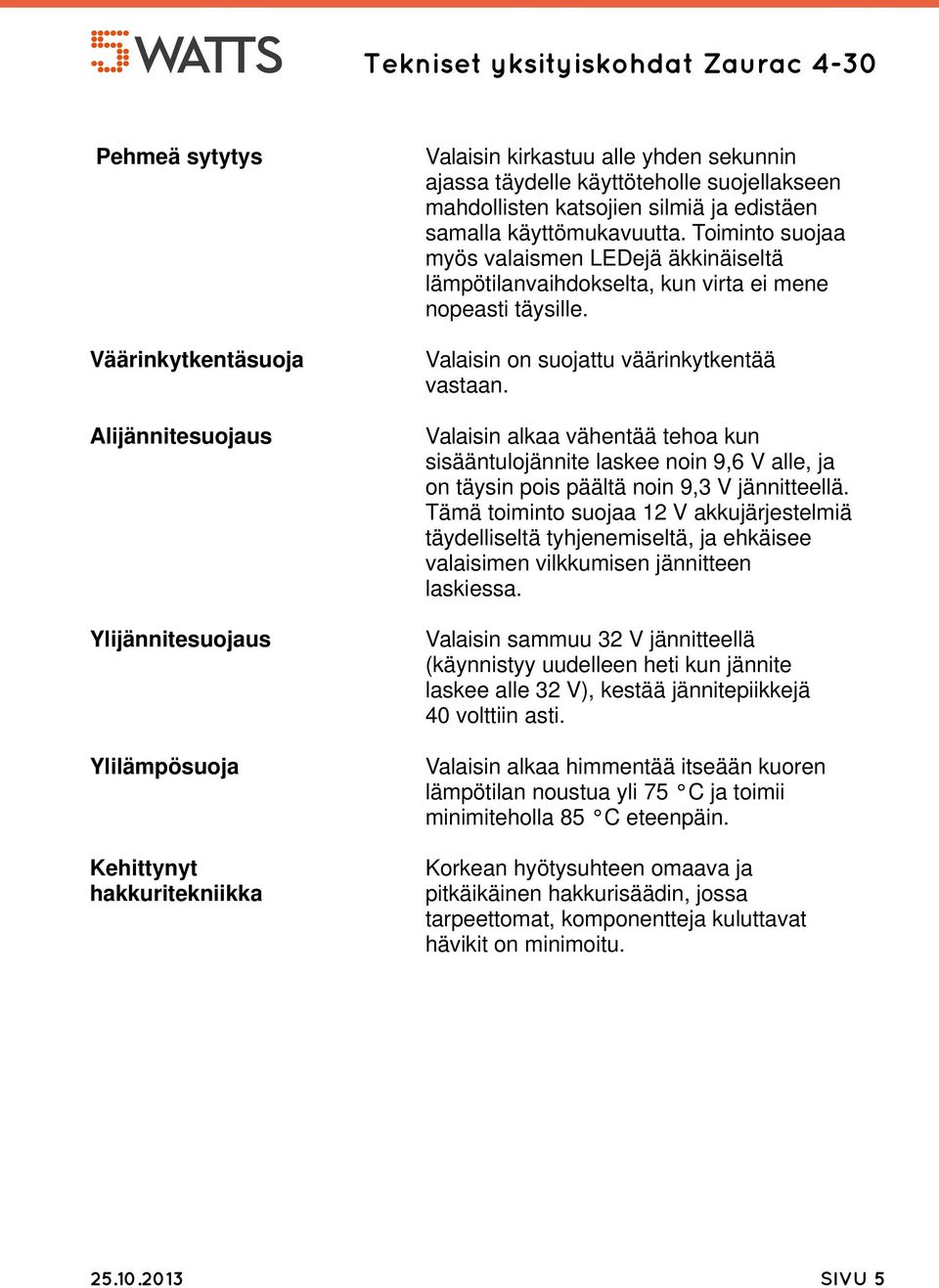

5 Pehmeä sytytys Väärinkytkentäsuoja Alijännitesuojaus Ylijännitesuojaus Ylilämpösuoja Kehittynyt hakkuritekniikka Valaisin kirkastuu alle yhden sekunnin ajassa täydelle käyttöteholle suojellakseen mahdollisten katsojien silmiä ja edistäen samalla käyttömukavuutta. Toiminto suojaa myös valaismen LEDejä äkkinäiseltä lämpötilanvaihdokselta, kun virta ei mene nopeasti täysille. Valaisin on suojattu väärinkytkentää vastaan. Valaisin alkaa vähentää tehoa kun sisääntulojännite laskee noin 9,6 V alle, ja on täysin pois päältä noin 9,3 V jännitteellä. Tämä toiminto suojaa 12 V akkujärjestelmiä täydelliseltä tyhjenemiseltä, ja ehkäisee valaisimen vilkkumisen jännitteen laskiessa. Valaisin sammuu 32 V jännitteellä (käynnistyy uudelleen heti kun jännite laskee alle 32 V), kestää jännitepiikkejä 40 volttiin asti. Valaisin alkaa himmentää itseään kuoren lämpötilan noustua yli 75 C ja toimii minimiteholla 85 C eteenpäin. Korkean hyötysuhteen omaava ja pitkäikäinen hakkurisäädin, jossa tarpeettomat, komponentteja kuluttavat hävikit on minimoitu SIVU 5

6 IEC Pölytiivis ja vesitiivis 1m asti yhden tunnin ajan. Luokitus IP68. IEC Kuiva lämpö käytetty 16 tuntia 70 C ympäristössä. Ylilämpösuoja piti valon noin 45 % teholla. Valaisin käyttäytyi normaalisti testin jälkeen. IEC IEC IEC IEC Valaisimet jäähdytettiin askeleittain -45 C, -55 C, -65 C ja -67,5 C lämpötiloihin, käynnistettiin ja käytettiin minuutin ajan joka lämpötilassa. Valaisimet käyttäytyivät odotetusti, LEDien kynnysjännitteen nousun takia ottoteho kasvoi lämpötilan laskiessa, 40 W -67,5 C lämpötilassa. Sinialltovärähtely Testi Fc ( ) 3 x 30 minuuttia resonanssitaajuudella; Täristin asetettu 2 G:n kiihtyvyydelle. Isku Testi Ea ( ) 3 x 3 iskua täydellä teholla 30 G Satunnainen laajakaistavärähtely Testi Fh ( ) 3 x 8 tuntia Taajuusalue Hz ASD-taso 0,005 g2/hz (0,5 m2/s3), 10 Hz ASD-taso 0,02 g2/hz (2,0 m2/s3), 200 Hz ASD-taso 0,01 g2/hz (1,0 m2/s3), 300 Hz ASD-taso 0,002 g2/hz (0,2 m2/s3), 350 Hz Yhdistetty spektraalikiihtyvyys 2,087 G(rms) SIVU 6
