STC-DVIR5 PROWLER Ohje-kirja

Transkriptio

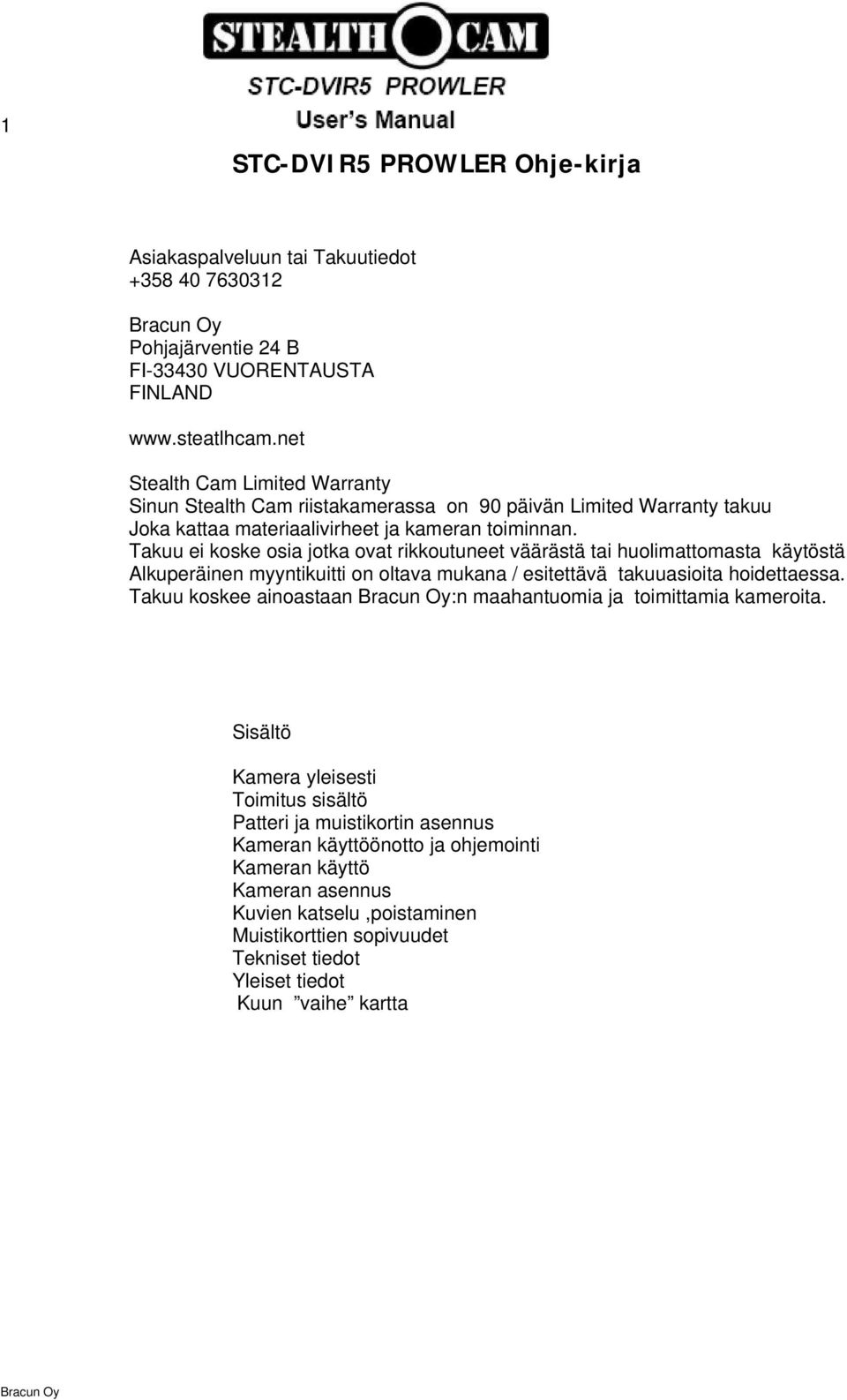

1 1 STC-DVIR5 PROWLER Ohje-kirja Asiakaspalveluun tai Takuutiedot Pohjajärventie 24 B FI VUORENTAUSTA FINLAND Stealth Cam Limited Warranty Sinun Stealth Cam riistakamerassa on 90 päivän Limited Warranty takuu Joka kattaa materiaalivirheet ja kameran toiminnan. Takuu ei koske osia jotka ovat rikkoutuneet väärästä tai huolimattomasta käytöstä Alkuperäinen myyntikuitti on oltava mukana / esitettävä takuuasioita hoidettaessa. Takuu koskee ainoastaan :n maahantuomia ja toimittamia kameroita. Sisältö Kamera yleisesti Toimitus sisältö Patteri ja muistikortin asennus Kameran käyttöönotto ja ohjemointi Kameran käyttö Kameran asennus Kuvien katselu,poistaminen Muistikorttien sopivuudet Tekniset tiedot Yleiset tiedot Kuun vaihe kartta

2 2 Kamera Etu ja Laukasin kohdennus linssi Etupaneeli takakuva käsikäyttöön Infrapuna LED Mustavalkokuvalinssi Värilkuvalinssi Testi merkkivalo Kirkkaudensäätösenssori Patteri lopussa merkkivalo LCD näyttö Passivinen infrapuna sensori (PIR) liiketunnistin DC-virtapistoke Musta/valko näyttö Pattereiden kansi Kiinnityssangat Ulkoinen lukitus sanka On/Off kytkin Menu Ylös Alas Kuittaus/OK TEST-kytkin Mutteri kiinnikkeelle

3 3 Sivukuvat USB-portti SD-muistikorttin paikka Video-Out liitin Kuvien / videoiden määrä / muistikorttikoko HUOM: Kuva / Image Kapasiteetti on arvioitu lukumäärä kuvia tai AVI-videoita muistikortille muistin koon suhteessa. Luvut ovat suuntaa antavia.

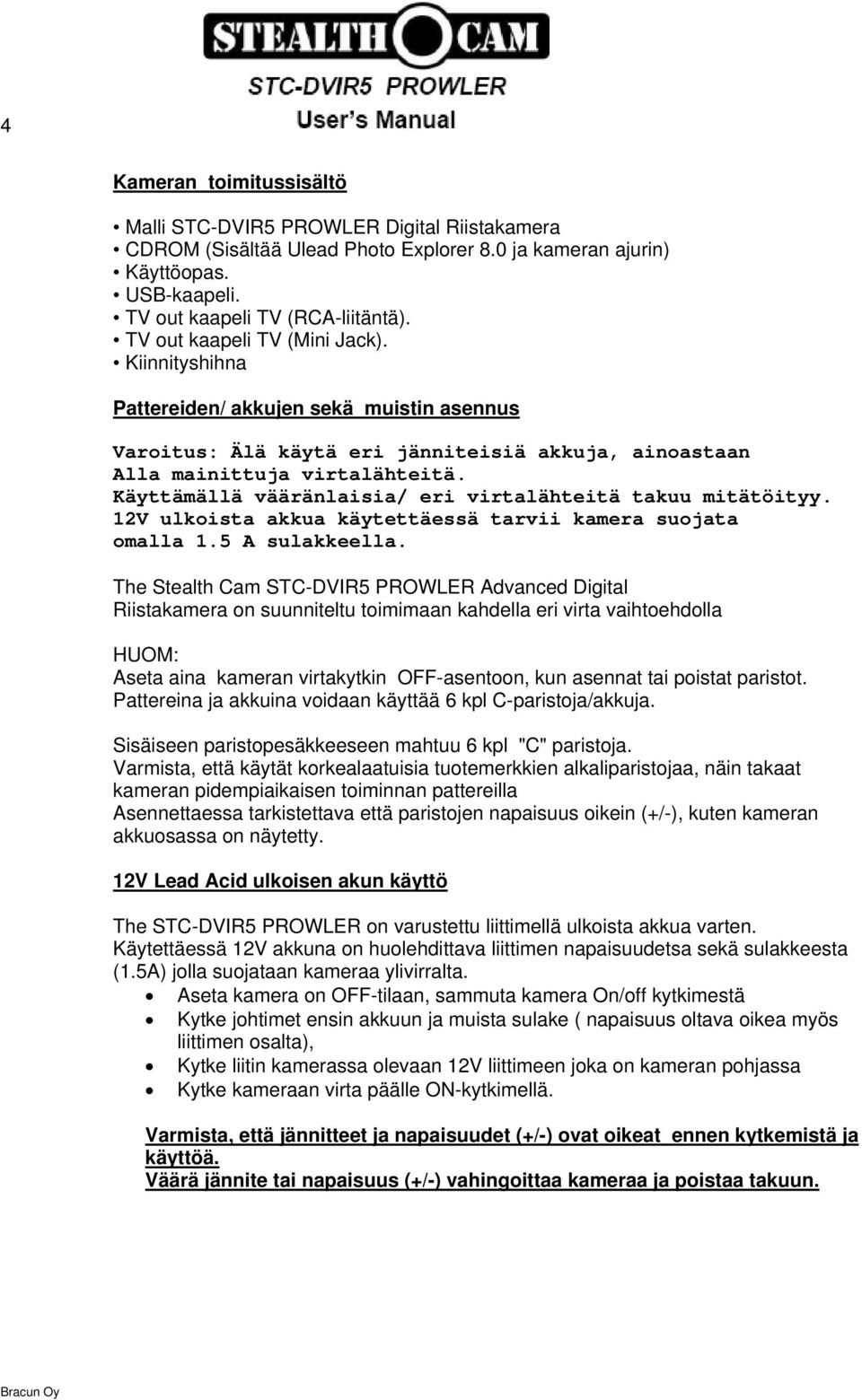

4 4 Kameran toimitussisältö Malli STC-DVIR5 PROWLER Digital Riistakamera CDROM (Sisältää Ulead Photo Explorer 8.0 ja kameran ajurin) Käyttöopas. USB-kaapeli. TV out kaapeli TV (RCA-liitäntä). TV out kaapeli TV (Mini Jack). Kiinnityshihna Pattereiden/ akkujen sekä muistin asennus Varoitus: Älä käytä eri jänniteisiä akkuja, ainoastaan Alla mainittuja virtalähteitä. Käyttämällä vääränlaisia/ eri virtalähteitä takuu mitätöityy. 12V ulkoista akkua käytettäessä tarvii kamera suojata omalla 1.5 A sulakkeella. The Stealth Cam STC-DVIR5 PROWLER Advanced Digital Riistakamera on suunniteltu toimimaan kahdella eri virta vaihtoehdolla HUOM: Aseta aina kameran virtakytkin OFF-asentoon, kun asennat tai poistat paristot. Pattereina ja akkuina voidaan käyttää 6 kpl C-paristoja/akkuja. Sisäiseen paristopesäkkeeseen mahtuu 6 kpl "C" paristoja. Varmista, että käytät korkealaatuisia tuotemerkkien alkaliparistojaa, näin takaat kameran pidempiaikaisen toiminnan pattereilla Asennettaessa tarkistettava että paristojen napaisuus oikein (+/-), kuten kameran akkuosassa on näytetty. 12V Lead Acid ulkoisen akun käyttö The STC-DVIR5 PROWLER on varustettu liittimellä ulkoista akkua varten. Käytettäessä 12V akkuna on huolehdittava liittimen napaisuudetsa sekä sulakkeesta (1.5A) jolla suojataan kameraa ylivirralta. Aseta kamera on OFF-tilaan, sammuta kamera On/off kytkimestä Kytke johtimet ensin akkuun ja muista sulake ( napaisuus oltava oikea myös liittimen osalta), Kytke liitin kamerassa olevaan 12V liittimeen joka on kameran pohjassa Kytke kameraan virta päälle ON-kytkimellä. Varmista, että jännitteet ja napaisuudet (+/-) ovat oikeat ennen kytkemistä ja käyttöä. Väärä jännite tai napaisuus (+/-) vahingoittaa kameraa ja poistaa takuun.

5 5 Muisti vaihtoehdot STC-DVIR5 PROWLER kamera on varustettu 32MB sisäänrakennetulla flash-muistilla. Kamera on myös varustettu muistikorttipaikalla jolla voidaan laajnetaa muisti ja tallennuskapasiteettia aina 2 GB:n asti, tällöin on käytettävä SD-muistikortti.(myydään erikseen) Kamera jossa ei ole lisätty SD-muistikorttia, käyttää kameraan asennettua sisäistä 32MB:n muistia. Kamera johon on lisätty SD-muistikortti, tallentaa automaattisesti muistikortille. Ennen kuin asennat tai poistat muistikorttia, kytke kamera OFF-tilaan. SD-muistikortti asennetaan kamerassa sille varattuun aukkoon. Aukossa on ns.paino lukitus, kun lisäät kortin paina kortti syvään jolloin se automaattisesti lukittuu paikoilleen.kortia poistettaessa painetaan korttia alaspäin jolloin lukitus aukeaa ja kortti voidaan ottaa pois. Etu-counter näyttö kertoo kuinka paljon muistiin on otettu kuvia (laskuri) Lisäys SD-kortti Varmista, että kamera on OFF-asennossa aina, kun lisäät tai poistat muistikorttia. Muista tarkistaa että muistikortin lukitus ei ole päällä (pieni vipu muistikortin kyljessä,oletusasetus muistikorteissa on Open asento) Lisää SD-muistikortti muistikorttipaikkaan ja varmista aukon yllä olevasta kuvasta että kortti on oikein päin. Poista SD-muistikortti, paina muistikorttia ja vedä se ulos varovasti. SD-korttien tulee olla tyhjennetyt (ei kuvia muista lähteistä). Jos käytät SD-kortia jota käytät muissakin kameroissa, varmista kortin toimivuus ( muistityyppi (format) saattaa olla väärä) Asetukset ja ohjelmointi Kun kamera on kytketty ensimmäistä kertaa päälläe, sisäinen LCD-näyttö näyttää kameran tilan. Seuraavat tiedot on näkyvissä näytöllä. Jos mitään painiketta ei painetaan ennen 30sekuntia, LCD-näyttö sammuu ja asettuu virransäästötilaan ja 1 minuutin kuluessa aktivoituu (PIR) tilaan. Painamalla UP tai DOWN nappia vähintään 5 sekuntia, näyttö aktivoituu uudestaan.

6 6 Asetukset Time out: asettaa ajan minuutteina jolloin kamera on ns. sleep tilassa. Liiketunnistin (PIR) aktivoituu asetetun ajan jälkeen Capture: - 1P ~ 9P: 1-9 burst mode, kun PIR havaitsee liikettä, tällä määritellään kuinka monta kuvaa peräkkäin kamera ottaa kerralla, asetus 1-9 kpl. Video: 5-90 sekunnin kestoinen video, kun PIR havaitsee liikettä, tällä määritellään kuinka pitkän (5-90 sek.) videon kamera tallentaa. Resoluutio: Värikuvat päivä aikaan: - 5.0M: 5.0M pikselin kuva. (High kuvan laatu) - 3.0M: 3.0M pikselin kuva. (Med kuvan laatu) - 1.3M: 1.3M pikselin kuva. (Base-kuvan laatu) - Video (640 x 480): Resoluutio 640x480 Mustavalko Yöaika - 2,0 M: 2,0 M pikselin kuva. (High kuvan laatu) - 1.3M: 1.3M pikselin kuva. (Med kuvan laatu) - 0.3M: 0.3M pikselin kuva. (Base-kuvan laatu) - Video (640 x 480): Resoluutio 640x480 Patterit/Akut: osoittaa akun tilan. : Se osoittaa, että akku on täynnä. : Se osoittaa, että akku teho on alhainen ja edessä Low Battery Indikaattori myös alkaa vilkkua. Kun kameran akkujen tila on low, (Paristot tila on alempi kuin 6,0 + /-0.2Volts) kamera menee sleep tilaan 30 sekunnin kuluessa automaattisesti. Korvaa vanhat uusilla akuilla tai lataa ne( jos ladattvia akkuja),muuten kamera ei toimi kunnolla. Päivä ja kellonaika: Se osoittaa, päivämäärän ja asetetun kellonajan ja päiväyksen mukaan Kuun vaiheen sekä Lämpötilan

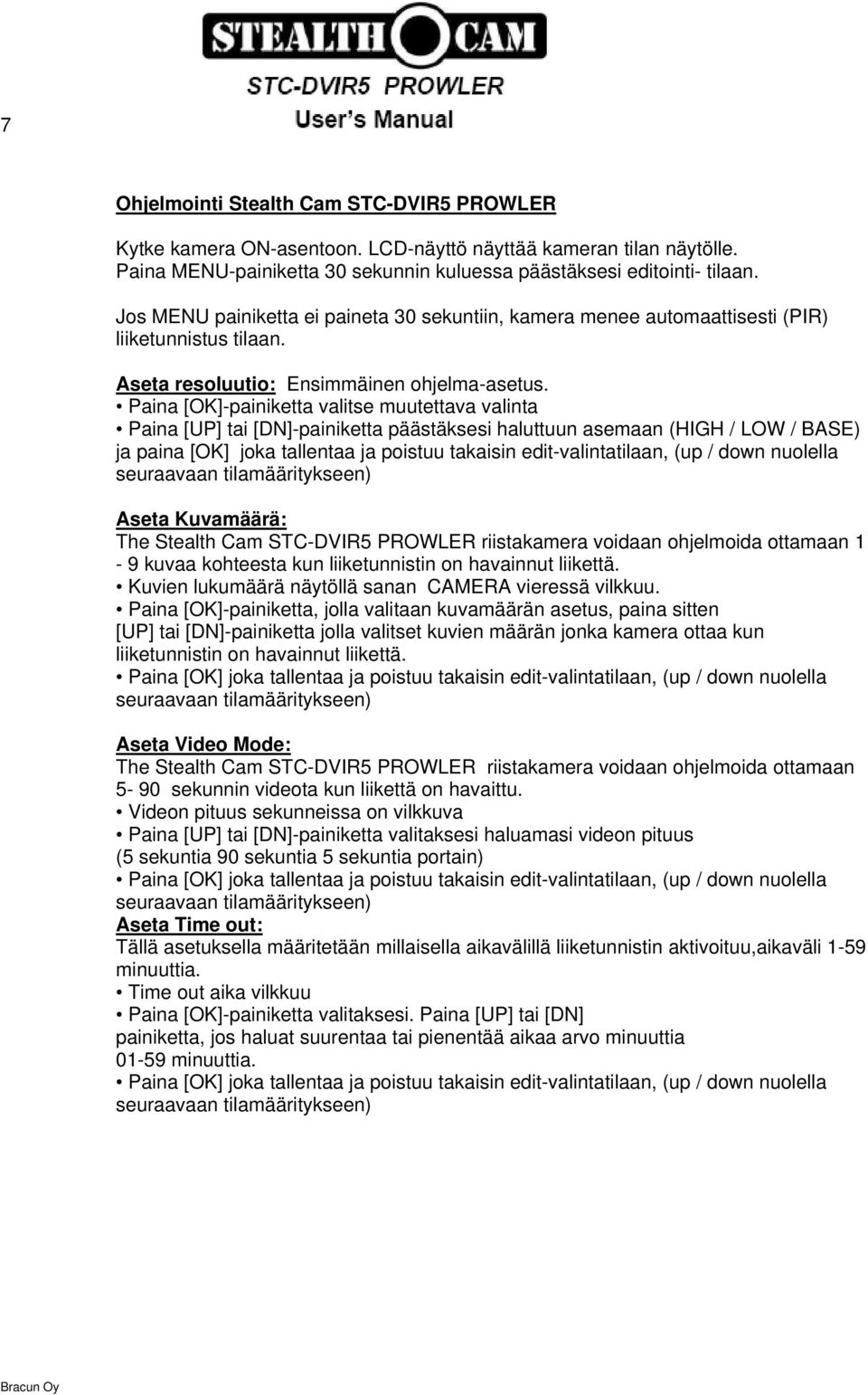

7 7 Ohjelmointi Stealth Cam STC-DVIR5 PROWLER Kytke kamera ON-asentoon. LCD-näyttö näyttää kameran tilan näytölle. Paina MENU-painiketta 30 sekunnin kuluessa päästäksesi editointi- tilaan. Jos MENU painiketta ei paineta 30 sekuntiin, kamera menee automaattisesti (PIR) liiketunnistus tilaan. Aseta resoluutio: Ensimmäinen ohjelma-asetus. Paina [OK]-painiketta valitse muutettava valinta Paina [UP] tai [DN]-painiketta päästäksesi haluttuun asemaan (HIGH / LOW / BASE) ja paina [OK] joka tallentaa ja poistuu takaisin edit-valintatilaan, (up / down nuolella seuraavaan tilamääritykseen) Aseta Kuvamäärä: The Stealth Cam STC-DVIR5 PROWLER riistakamera voidaan ohjelmoida ottamaan 1-9 kuvaa kohteesta kun liiketunnistin on havainnut liikettä. Kuvien lukumäärä näytöllä sanan CAMERA vieressä vilkkuu. Paina [OK]-painiketta, jolla valitaan kuvamäärän asetus, paina sitten [UP] tai [DN]-painiketta jolla valitset kuvien määrän jonka kamera ottaa kun liiketunnistin on havainnut liikettä. Paina [OK] joka tallentaa ja poistuu takaisin edit-valintatilaan, (up / down nuolella seuraavaan tilamääritykseen) Aseta Video Mode: The Stealth Cam STC-DVIR5 PROWLER riistakamera voidaan ohjelmoida ottamaan 5-90 sekunnin videota kun liikettä on havaittu. Videon pituus sekunneissa on vilkkuva Paina [UP] tai [DN]-painiketta valitaksesi haluamasi videon pituus (5 sekuntia 90 sekuntia 5 sekuntia portain) Paina [OK] joka tallentaa ja poistuu takaisin edit-valintatilaan, (up / down nuolella seuraavaan tilamääritykseen) Aseta Time out: Tällä asetuksella määritetään millaisella aikavälillä liiketunnistin aktivoituu,aikaväli 1-59 minuuttia. Time out aika vilkkuu Paina [OK]-painiketta valitaksesi. Paina [UP] tai [DN] painiketta, jos haluat suurentaa tai pienentää aikaa arvo minuuttia minuuttia. Paina [OK] joka tallentaa ja poistuu takaisin edit-valintatilaan, (up / down nuolella seuraavaan tilamääritykseen)

8 8 Aseta päivä ja aika: Tämä kamera käyttää ja näyttää ajan 24h muodossa Päivämäärä ja kellonaika numeroinen alkaa villkua. Paina [OK] kerran syöttääksesi aikaasetuksen ensin. minuutti/t alkaa vilkkua. Paina [UP] tai [DN], suurenna tai pienennä minuuttilukua (0-59) Paina [OK], se vahvistaa minuutin asetuksen, seuraavaksi anna tunnit. Tunti/t alkaa vilkkua. Paina [UP] tai [DN] suurenna tai pienennä tunnit lukua (00-23) Paina [OK], se vahvistaa tunnin asetuksen, seuraavaksi anna vuosiluku. Vuosinumeron tulee vilkkua. Paina [UP] tai [DN], suurenna tai pienennä vuosilukua Kun tämä on valmis, paina [OK], seuraavaksi anna kuukausi Kuukausi numeron tulee vilkkua. Paina [UP] tai [DN], suurenna tai pienennä kuukausi lukua. (01-12) Paina [OK] se vahvistaaksesi kuukauden asettamisen, seuraavaksi anna päivämäärä. Päiväys numeroalkaa vilkkua. Paina [UP] tai [DN] suurenna tai pienennä päivämäärän arvoa. (1-31). Kun tämä on valmis, paina [OK]. Näet sanan (No-dl) vilkkuvan,paina [MENU] poistuaksesi aika ja päivä asetuksista ja palaa tilanne eli status näyttöön. Kameran käyttö: Kun kaikki kameran asetukset on syötetty on Stealth Cam valmiina käyttöön. Näin pääset alkuun: Alkutoimet On suositeltavaa asentaa kamera 1.2 m- 1.5 m (4-5 ft) korkeuteen maasta siten että kamerakulma on hiukna alaviistossa maata kohti. Muista valita kiinnityspaikka niin että kamera ei näytä kohtisuoraan itään tai länteen koska nouseva ja laskevan aurinko saataa aiheuttaa kuvien ylivaloitusta. Poista kameran edestä oksia ja kasvillisuutta siten että ne eivät ole kameran edessä tai häiritse kuvan ottoa tai/sekä tai PIR sensoria. 1ft= n.30 cm

9 9 Kameran asennus: Asenna kamera Tree Ruuvin kanssa puuhun /seipääseen. (Valinnainen Lisälaiteet myydään erikseen) Pyöritä ruuvi puuhun halkutulle korkeudelle ja osoittamaan haluttuun kohtaan. aseta kamera kiinnikkeeseen ruuvaamalla se kiinni tree ruuviin Kiristä miutterila jotta kamera pysyy paikkallaan. Älä kiristä kameraa ruuvissa liian tiukalle sillä se saattaa vahingoittaa kameran kotelon. Aseta kamera hihnalla: Mounting kameran mukana toimitetaan kiinniytyshihna Aseta hihna puun / seipään ympärille ja asenna hihna kulkemaan kameran takana olevien kiinnikelenkkien kautta. Kiristä hihna ja tarkista että kamera on toimintavalmis. Jotta kamera kestää ja toimii ulkona säässä niin kuin on suuniteltu: Varmista nenne kannen suljkemista että tiiviste on paikallaa ja lukitse molemmat kannen lukot.

10 10 Testaa kameran liiketunnistus alue: Yksi STC-DVIR5 PROWLER riistakameran ominaisuuksia on liiketunnistusalueen testaus. Kun olet asentanut kameran paikalleen, avaa luukku ja kytke virta päälle ( ON). Kun edessä olevaan LCD-näyttöön kytkeytyy virta. Paina [TEST] -painiketta (tämä on tehtävä 30 sekunnin tai kamera menee virransäästötilaan) Sulje kansi. Kun kävelet kameran edessä, liiketunnistimen havaitessa liikkeesi, vihreä valo vilkkuu, näin saat testattua tunnistusalueen. Säädä kameran suuntausta tarpeen mukaan ja toista testaus, kunnes haluamasi kattavuusalue on saavutettu. Testauksen jälkeen on 2 eri tapaa poistua TEST-tilasta A. Vaihtoehto 1: Avaa etukansi ja paina [TEST] painiketta poistuaksesi testaustilasta. Kamera asettuun count down-tilaan 1 minuutiksi ja edessä vihreä merkkivalo alkaa vilkkua, joka tarkoittaa että sinulla on 1 minuutti aikaa poistua kattavuus alueelta. Kamera kytkeytyy automaattisesti tunnistustilaan (PIR) ja on valmis aottamaan asetettuja kuvia/videota. B. Vaihtoehto 2: Varokeinoksi jos satut poistumaan tunnistus alueelta ja unohdat painaa TEST-nappia poistuaksesi test tilasta kuten vaihtoehdossa1 kerrottiin, kamera menee automaattisesti 1 minuutin count down tilaan jos se on jätetty TEST-tilaan yli 5 minuutiksi. Kamera käytettäessä PIR tunnistus -tilassa Asenna kameran puuhun tai muuhun tukevaan paikkaan,käyttäen joko puuruuvia (valinnainen) tai kameran mukana toimitetulla hihnalla. Avaa kansi ja aseta kytkin ON-asentoon. Tässä vaiheessa sinulla on 30 sekuntia aikaa tehdä ohjelma asetuksia. 30 sekunnin jälkeen vihreä LED-valo alkaa vilkkua,tällöin kamera menee count down -tilaan.tämä on merkki siitä että sinulla on aikaa poistua 1 minuutti tunnistusalueelta. 1 minuutin kuluttua kamera on valmis joko ottamaan kuvia tai videota, kuten asetuksiin olet määritellyt. Aika joka on määritelty ( sleep mode) eli aika jolloin liiketunnistin PIR ei ole aktivoitu, Annetut asetukset, minuutti määreet voivat vaihdella hiukan riippuen valoisuudesta,salaman/infrapunan lataamisesta,asetuksista sekä pattereiden/akun lataustasosta. Infrapuna-LED aktivoituu ainoastaan kun valaistuksen taso on alhainen. Kun käytät AVI toimintoa, Aika / Päiväys leimaa ei merkitä AVIvideoleikkeisiin. Viewing and deleting the images

11 11 STC-DVIR5 PROWLER riistakamera tarjoaa käyttäjälle eri vaihtoehtoja katsella kuvia. Ulkoinen LCD-näyttö kertoo kuvien määrän muistikortilla/muistissa. Voit herättää kamera PIR tilasta painamalla joko [UP] tai [DN]-painiketta noin 5 sekuntia. Alla olevat ohjeet on laadittu siten että kamera on sammutettu ( OFF-tila). Voit katsella kuvia/vidoita kannettavalla LCD näytöllä tai koti TV:stä RCA kaapelin avulla(kaapeli sisältyy toimitukseen). Katsoessasi kuvia kannettavasta LCD näytöstä, RCA kaapeli kytketään näytön ja kameran välille käyttäen Video IN ja Video OUT liittimiä. Katsoessasi kuvia Koti TV:stä, RCA kaapeli kytketään TV:n ja kameran välille käyttäen Video IN ja Video OUT liittimiä. Varmista että kytket RCA kaapelin VIDEO IN liittimeen TV:ssäsi (katso tarkempia ohjeita TV:n ohjekirjasta ) Kytke kameraan ja tv:seen virta päälle. Kamera on esiasetettuja NTSC TV out-järjestelmälle oletusarvoisesti. Jos käytössäsi on PAL järjestelmä,tällöin tarvitaan setupin muutos: Paina [MENU]-painiketta kerran. Sana (tu-n) alkaa kameran näytöllä vilkkua kameran sisäinen näyttö tulee vilkkua. Paina [OK] valitaksesi tämän valinnan. Paina [DN]-painiketta valitaksesi TV out PAL-järjestelmän (käytössä useimmissa Euroopan ja Aasian maissa). Sana (tu - P) vilkkuu, Paina [OK] vahvistamaan tätä asetusta. Paina [MENU] poistuaksesi ja jatkaaksesi kuvien katselua. Kamera näyttää tällöin viimeiseksi tallennetun kuvan kamerassa käytettävästä muistista. Näet esikatselukuvia.voit käyttää [UP] tai [DN]-painikkeitta selataksesi esikatselukuvia. TV:n vasemmassa yläkulmassa näkyy tunnus onko kyseessä video vai kuva. Jos haluat nähdä kuvan koko näytön kokoisena, paina [OK]-painiketta. Paina [OK]-painiketta uudelleen niin pääset takaisin esikatselu-näkymään. Näytä AVI-video kannettavassa monitorissa tai koti TV:ssä. Asenna kaapeli kuten edellisen jakson ohjeissa todettiin. Monitor näyttää esikatselukuvan muistista. Paina [UP] tai [DN] painiketta valitaksesi minkä AVI videoleikkeen haluat nähdä. Paina [OK]-painiketta jolloin kamera toistaa videon. Voit palata esikatselukuva-tilaan, paina [OK]-painiketta kun video on loppunut.

12 12 Kuvien katselu tietokoneelta, kuvien lataaminen kamerasta tietokoneelle. The Stealth Cam STC-DVIR5 PROWLER Digital riistakamera on Plug and Play-USB-laite. Tämä tarkoittaa Windows 2000 / ME / ja XP-käyttöjärjestelmiin ei tarvitse asentaa ajureita erikseen. Tämä kamera ei ole MAC-yhteensopiva. Mukana oleva CD sisältää kameran ajureita vanhempiin käyttöjärjestelmiin sekä Ulead Photo Explorer 8.0 kuvankäsittely ohjelman jolla voi muokata kuvia. Huomio: Ohjelmisto CD-ROM :lla on ainoastaan PC käyttöön (ei MAC-yhteensopiva). Soittamalla tai käyttämällä CD:tä stereoissa tai CD soittimissa, soitin voi vahingoittaa CD käyttökelvottomaksi Ohjelmiston asennus Irrota USB-kaapeli kamerasta, jos se on kytkettynä Aseta CD-ROM-levy tietokoneen CD-asemaan. Auto-run ohjelma käynnistyy. Seuraa ohjeita tietokoneesi näytöltä,suoriittaaksesi asennuksen tietokoneellesi. Käynnistä Windows uudelleen. Onnistunut asennus luo "Ulead Photo Explorer-kuvakeen työpöydällesi. Kytke kamera PC:hen USB-kaapelin avulla, tietokone tunnistaa uuden laitteen automaattisesti. HUOMAUTUS: Windows 98 tai vanhampaan käyttöjärjestelmään tarvii asentaa sopiva ajuri ennen USB-kaapelin liittämistä. Jos tietokone ei käynnisty asennusohjelmaa automaattisesti, klikkaa "Käynnistä" painiketta ja valitse "Suorita", ja laita CD-asemaan ja klikkaa "Setup". Ohjeet Ulead Photo Explorer ohjelmaan löytyy CDROM:lta.

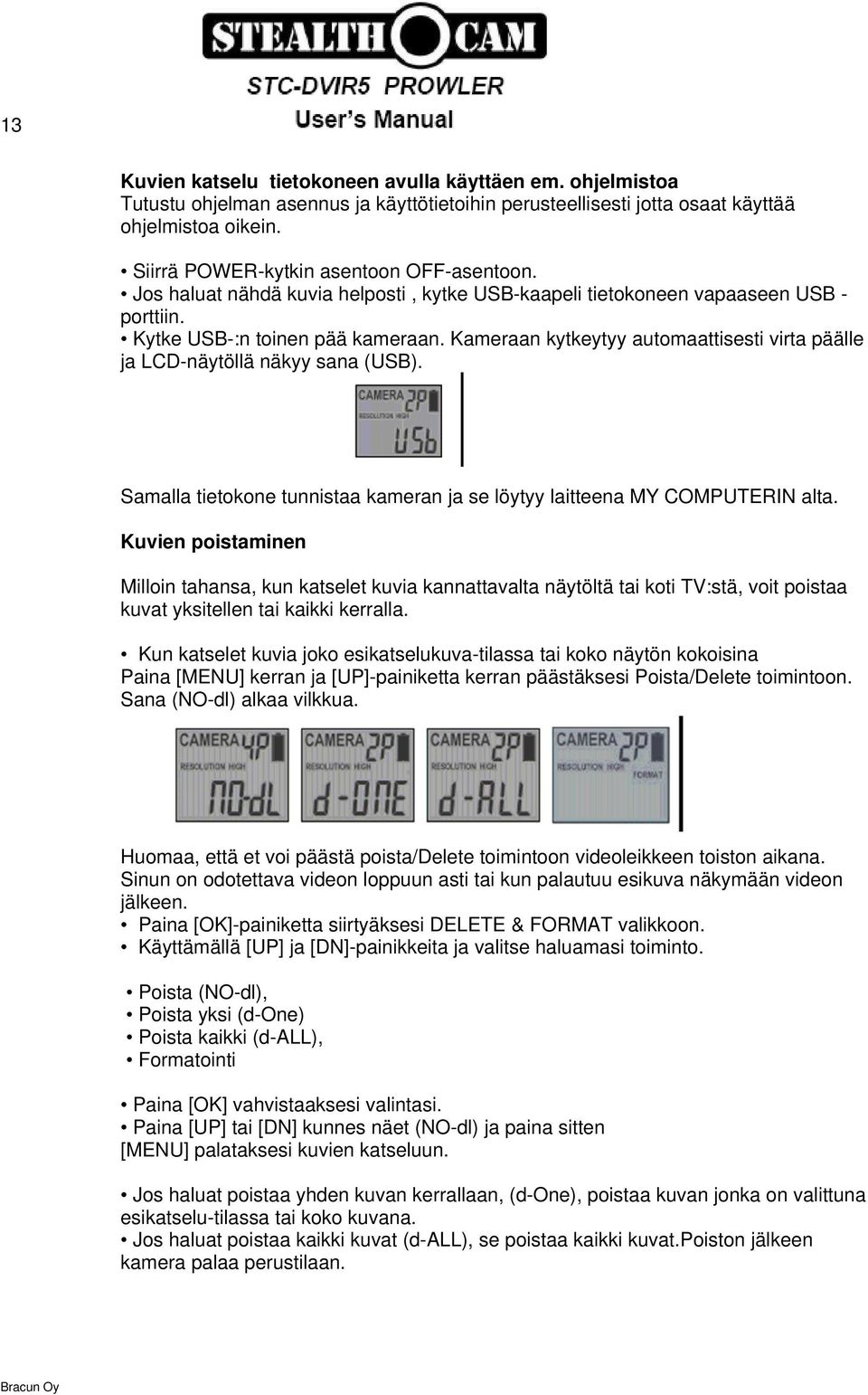

13 13 Kuvien katselu tietokoneen avulla käyttäen em. ohjelmistoa Tutustu ohjelman asennus ja käyttötietoihin perusteellisesti jotta osaat käyttää ohjelmistoa oikein. Siirrä POWER-kytkin asentoon OFF-asentoon. Jos haluat nähdä kuvia helposti, kytke USB-kaapeli tietokoneen vapaaseen USB - porttiin. Kytke USB-:n toinen pää kameraan. Kameraan kytkeytyy automaattisesti virta päälle ja LCD-näytöllä näkyy sana (USB). Samalla tietokone tunnistaa kameran ja se löytyy laitteena MY COMPUTERIN alta. Kuvien poistaminen Milloin tahansa, kun katselet kuvia kannattavalta näytöltä tai koti TV:stä, voit poistaa kuvat yksitellen tai kaikki kerralla. Kun katselet kuvia joko esikatselukuva-tilassa tai koko näytön kokoisina Paina [MENU] kerran ja [UP]-painiketta kerran päästäksesi Poista/Delete toimintoon. Sana (NO-dl) alkaa vilkkua. Huomaa, että et voi päästä poista/delete toimintoon videoleikkeen toiston aikana. Sinun on odotettava videon loppuun asti tai kun palautuu esikuva näkymään videon jälkeen. Paina [OK]-painiketta siirtyäksesi DELETE & FORMAT valikkoon. Käyttämällä [UP] ja [DN]-painikkeita ja valitse haluamasi toiminto. Poista (NO-dl), Poista yksi (d-one) Poista kaikki (d-all), Formatointi Paina [OK] vahvistaaksesi valintasi. Paina [UP] tai [DN] kunnes näet (NO-dl) ja paina sitten [MENU] palataksesi kuvien katseluun. Jos haluat poistaa yhden kuvan kerrallaan, (d-one), poistaa kuvan jonka on valittuna esikatselu-tilassa tai koko kuvana. Jos haluat poistaa kaikki kuvat (d-all), se poistaa kaikki kuvat.poiston jälkeen kamera palaa perustilaan.

14 14 Jos valitset FORMAT memory muodon, se poistaa myös kaikki kuvat. Tämä ominaisuus on erityisen hyödyllinen, jos et halua katsoa kaikkia kuvia yksi kerrallaan. Tämän jälkeen paina [DN] painiketta jolloin voit selata eri vaihtoehtoja kunnes näet Poista(NO-dl), paina [OK] ja paina sitten [MENU]. Näin olet palannut status näkymään. Jokaisen ohjelman lopussa olevassa set up valinnoissa, voit painaa [MENU] poistuaksesi ja palataksesi tilaan jossa kamera on valmis 1 minuutin count down tilan jälkeen kytkeytyäkseen jälleen PIR- tilaan. SD Memory Card yhteensopivuus taulukko Seuraavat kortit on testattu ja hyväksytty käytettäviksi STC-DVIR5 PROWLER mallissa. PQI 32MB, 64MB, 128 MB, 256 MB, 512 MB San Disk 32MB, 64MB, 128 MB, 512 MB, 1 MB, 2 MB Panasonic 32MB, 64MB, 256 MB, 512 MB Toshiba 32MB, 64MB, 128 MB, 256 MB, 512 MB King Mate 32MB, 64MB, 128 MB, 256 MB, 512 MB Lexar 32 MB, 512 MB Kingston 128MB, 256 MB, 512 MB Kodak 128 MB, 256 MB, 512 MB Dan-Elec 128 MB, 256 MB, 512 MB PNY 128MB, 256 MB, 512 MB, 2 MB Kameran täydellistä toiminnallisuutta ei voida taata jos käytetään muistikortteja jotka ei ole lueteltu edellä. Tekniset tiedot Järjestelmävaatimukset ja yhteensopivuus Windows 98/98SE/2000/ME/XP. P 450MHz tai vastaava suoritin. 128MB SDRAM-tai enemmän. VGA Video Card with 32MB RAM-muistia vähintään, Väri 16 bittiä tai korkeampi. Käytettävissä CDROM sekä USB-portti. 600 megatavua vapaata kiintolevytilaa. Valinnainen: Windows-yhteensopiva äänikortti, mikrofoni ja kaiuttimet. Tietokoneeseen liittyvissä asioissa, katso tiekoneen ohjekirjaa tai kysy tukihenkilöltä lisätietoja jos tarpeen.

15 15 Kameran ominaisuudet ja erittely. Kuva-anturi 1: 1,3 CMOS Väri anturi Kameran linssi 1 4P lasilinssi kanssa IR pinnoite Kuva-anturi 2: 3,0 CMOS Väri anturi Kameran linssi 2: 5P lasilinssi kanssa IR pinnoite Sisäänrakennettu 2,0 "mustavalko LCD-näyttö. Sisäänrakennettu 32M flash muistia kuvien tallennukseen. Ulkoinen muisti tuki: SD-muistikortille jopa 2,0 GB. Resoluutio valinnat: 5.0M, 3.0M, 1.3M väristä Resoluutio Valinnat: 2,0 m, 1.3M, 0.3M B & W Kuvaus Valinnat: 1-9 kuvaa burst mode tai AVI-video. Video : 12fps, 640 x 480 pikseliä. Automaattinen valkotasapaino ja valotus. Automaattinen IR kirkkaus säädin. Tehokas vaihteluvälinä Still Picture (enintään 16 m etäisyyteen) Toiminta-alue on AVI clip (enintää 16m etäisyyteen) Realiaikainen kello päivämäärän ja ajan leimaus. 4-numeroinen LCD-Image-laskuri. Patterin /akun alhaisen latauksen merkkivalo. Vihreä Test merkkivalo TV out tuki NTSC ja PAL-järjestelmään. Kohdentaminen: 1.5m ääretön Laajakulma: 52 PIR tunnistuskulma 48 Alhainen virrankulutus: - lepotila : <2mA. - kuvaus: <180mA Yhteysrajapinta: USB 1.1. Virta C patteri 6 kpl tai akkuja(ladattavat paristot) Ulkoinen virtalähde: 12 voltin akku, max 1.5A sulake Tallenne tyyppii: Standard JPEG tai Motion JPEG (AVI) Yleistä Tallentamisen edellytykset Käyttöympäristö: F ( C) % suhteellinen kosteus, ei-kondensoituva. Erityisiä ohjeita! Kamera on suunniteltu säänkestäväksi. Älä koskaan upota laitetta veteen tai muuhun nesteeseen. Tämä vahingoittaa laitetta ja mitätöi takuun. Käytä pehmeää kangasta linssin puhdistukseen. Vältä koskettamasta objektiivia sormin. Poista lika ja tahrat pehmeällä kankaalla jo on kostutettu vedellä tai neutraalilla pesuaineella. Pidä ja säilytä STC-DVIR5 kuivassa ja viileässä sekä pölyttömässä ympäristössä tai paketissa kun sitä ei käytetä. Ota paristot pois kun STC-DVIR5 on pidempään käyttämättömänä. Vältä pudottamista kovalle pinnalle mm maahan, Älä pura STC-DVIR5 kameraa. Älä sekoita uusia ja vanhoja paristoja.

16 16 Anna kamera huoltoon vain valtuutetille korjaajille ja huoltoliikkeille, tämä voi aiheuttaa vakavaa vahinkoa kamerassa ja mitätöi takuun. Tämä kamera on elektroniikkalaite. Älä yritä huoltaa kameraa itse, koska kameran purkaminen ja avaaminen muuten kuin pattereiden vaihtamiseen voi aiheuttaa vaaratilanteita jännitteen tai muiden asioiden suhteen. US Patentit: , , , Symbolikartta kuulle: Tuotetiedot saattavat muuttua. Stealthcam ei ole vastuussa mistään valokuvaus tai kirjoitusvirheistä.
