1 HELSNGN KUPUNKSUUNNTTELUVRSTO SEMKVOSSTO 015:1336 KUMPUL 4.KUPUNGNOS KORTTEL 4960 KORTTEL 496 TONTT 3 KTULUE SEMKVN MUUTOKSEN NRO 1336 SELOSTUS

2

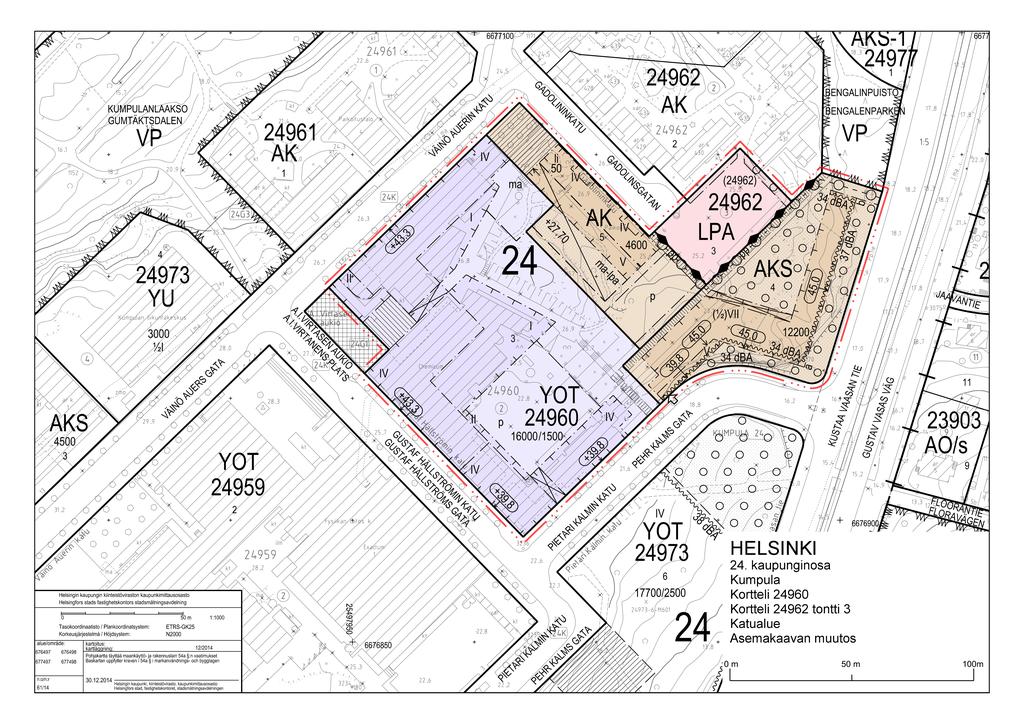

3 SEMKVN MUUTOKSEN SELOSTUS SEMKVN MUUTOSKRTT NRO 1336 PÄVÄTTY semakaavan muutos koskee: Helsingin kaupungin 4. kaupunginosan (Kumpula) korttelia 4960, korttelin 496 tonttia 3 ja katualuetta Kaavan nimi: Gadolininkadun eteläpuoli Hankenumero: 0945_ HEL Laatija: Helsingin kaupunkisuunnitteluviraston asemakaavaosasto Vireilletulosta ilmoittaminen: Kaupunkisuunnittelulautakunta: Nähtävilläolo (MRL 65 ): Kaupunkisuunnittelulautakunta: muutettu , Kaupunkisuunnitteluvirasto: selostusta täydennetty Hyväksyminen: kaupunginvaltuusto Voimaantulo: lueen sijainti: lue sijaitsee Kumpulan kampuksella Gadolininkadun eteläpuolella. luetta rajaavat Gadolininkatu, Kustaa Vaasan tie, Pietari Kalmin katu, Gustaf Hällströmin katu ja Väinö uerin katu.

4 i LTTEET Osallistumis- ja arviointisuunnitelma Seurantalomake Sijaintikartta lmakuva semakaavan muutos Havainnekuva Ote maakuntakaavasta Ote. vaihemaakuntakaavasta Ote Yleiskaava 00:sta Ote ajantasa-asemakaavasta Viitesuunnitelma (rkkitehtitoimisto Helamaa ja Pulkkinen Oy , sisältää pelastusajokaavion ja varjostusselvityksen) Meluselvitys (Helimäki akustikot ) Vesihuoltokartta Energiahuolto- ja tietoliikennekartta Maaperäkartta MUU KV KOSKEV NESTO Helariutta, K. Radiokemian laboratorio, Helsingin yliopisto, Kemian laitoksen viereen suunniteltavaa uutta asuin- taloa koskevat säteilysuojelulaskelmat, lausuntopyyntö säteilyturvakeskukselle, Helariutta K., Radiokemian laboratorio, Helsingin Yliopisto, Radioaiiviset kaasumaiset päästöt, niiden leviäminen ja väestölle aiheutuvat annokset, päivitys laskelmiin Kemian laitoksen remonttiin ja ympäristön rakentamiseen liittyen, Stichelbaut, F., on Beam pplications, Cyclone 11, Shielding study for vault, Kumpulan tontti, Kohtiohuoneen lisäsuojaus uutta tulevaa rakennusta vasten, Sweco, Chemicum, peruskorjaus vaihe 1, Äänitasoselvitys, Nestejäähdyttimet, Granlund Oy, Onnettomuuden vaaraa aiheuttavat aineet -turvallisuusohjeet (OVohjeet), typpi, 08/014

5 ii YHTEYSHENKLÖT KVN VLMSTELUSS: Helsingin kaupunki Muut asiantuntijat Hakija Viitesuunnitelma Kaupunkisuunnitteluvirasto: arkkitehti Tuukka Linnas insinööri Juuso altonen (liikennesuunnittelu) diplomi-insinööri Jouni Kilpinen (kunnallistekniikka) diplomi-insinööri Kaarina Laakso (maaperä ja ympäristöhäiriöt) diplomi-insinööri Matti Neuvonen (melu- ja ilmanlaatu) suunnitteluavustaja Raija Juntunen Säteilyturvakeskus: tarkastaja Jyri Lehto Helsingin yliopisto: tilapäällikkö Pirjo Ranta Helsingin Yliopistokiinteistöt Oy: toimitusjohtaja Jukka Kumara rkkitehtitoimisto Helamaa ja Pulkkinen Oy: arkkitehti Jarmo Pulkkinen

6 1 1 TVSTELMÄ semakaavan muutoksen sisältö Kumpulan kampuksella sijaitsevan kemian laitoksen tontin rakentamattomille osille suunnitellaan asuinrakennuksia. Gadolininkadun päätteeksi, Kustaa Vaasan tien varteen, suunnitellaan erityisasumisen korttelialuetta (KS) olevaa tonttia opiskelija-asuntojen rakentamista varten ja Gadolininkadun varteen, sen eteläpuolelle, suunnitellaan asuinkerrostalojen korttelialuetta (K) olevaa tonttia. sumiseen tarkoitettua kerrosalaa on yhteensä k-m. Lisäksi asemakaavan muutosalueeseen kuuluu Helsingin yliopiston kemian laitos vuodelta 1995, jonka toteutettu kerrosala on noin k-m, sekä autopaikkojen korttelialueen tontti 496/3. Kaavamuutos on tullut vireille korttelin 4960 omistavan Helsingin Yliopistokiinteistöt Oy:n hakemuksesta. semakaavan muutoksen valmistelun vaiheet Kaavoitustyö on käynnistetty Helsingin Yliopistokiinteistöt Oy:n aloitteesta. Osallistuminen ja vuorovaikutus on järjestetty liitteenä olevan osallistumis- ja arviointisuunnitelman mukaisesti. Osallistumis- ja arviointisuunnitelmasta ei ole esitetty mielipiteitä. semakaavan muutosluonnos on pidetty nähtävänä kaupungintalon ilmoitustaululla ja kaupunkisuunnitteluvirastossa sekä rabianrannan kirjastossa. Muutosluonnoksesta on jätetty viisi mielipidettä, jotka on otettu kaavoitustyössä huomioon. Kaupunkisuunnittelulautakunta puolsi asemakaavan muutosehdotuksen hyväksymistä. semakaavan muutosehdotus oli julkisesti nähtävillä ja siitä saatiin lausunnot. Muistutuksia esitettiin yksi. Lausunnoissa esitettiin täydennyksiä nostolavakaluston toimintaedellytyksiin varautumiseen, täsmennyksiä hulevesiviemärin siirrosta aiheutuvien kustannusten kohdentumiseen ja esitettiin muuntamon rakentamista tontille 4960/4. Säteilyturvakeskuksen lausunnossa tarkennettiin kemian laitoksen syklotronihallin säteilyn aiheuttamia reunaehtoja tontin 4960/5 rakentamiselle. semakaavan muutosehdotukseen tehtiin muutoksia, jotka on selostettu kohdassa Suunnittelun vaiheet.

7 LÄHTÖKOHDT Valtakunnalliset alueidenkäyttötavoitteet Maakuntakaava Yleiskaava semakaavat Rakennusjärjestys semakaavan muutosta koskee seuraava erityistavoite: - lueiden käytössä on ehkäistävä melusta, tärinästä ja ilman epäpuhtauksista aiheutuvaa haittaa ja pyrittävä vähentämään jo olemassa olevia haittoja. Liikenteen melusta ja asuntojen ilmanlaadun turvaamisesta on annettu asemakaavassa erilliset määräykset. semakaavan muutos ei ole ristiriidassa valtakunnallisten alueidenkäyttötavoitteiden kanssa. Ympäristöministeriön vahvistamassa Uudenmaan maakuntakaavassa suunnittelualue on taajamatoimintojenaluetta. Ympäristöministeriön vahvistamassa Uudenmaan. vaihemaakuntakaavassa ei ole aluetta koskevia merkintöjä. Helsingin yleiskaava 00:ssa (kaupunginvaltuusto , tullut kaava-alueella voimaan ) alue on osittain kerrostalovaltaista aluetta, asuminen/toimitila ja osittain hallinnon ja julkisten palvelujen aluetta. Nyt laadittu asemakaavan muutos on yleiskaavan mukainen. Korttelin 4960 osalta alueella on voimassa asemakaava nro 991 (hyväksytty ). Kaavan mukaan alue on opetus-, tutkimus- ja näihin verrattavaa toimintaa palvelevien rakennusten korttelialuetta. Tontin 496/3 osalta alueella on voimassa asemakaava nro 9375 (vahvistettu ). Kaavan mukaan alue on autopaikkojen korttelialuetta. Helsingin kaupungin rakennusjärjestys on hyväksytty

8 3 Kiinteistörekisteri Pohjakartta Maanomistus lueen yleiskuvaus lue on merkitty Helsingin kaupungin ylläpitämään kiinteistörekisteriin. Helsingin kaupungin kiinteistöviraston kaupunkimittausosasto on laatinut pohjakartan, joka on tarkistettu Helsingin Yliopistokiinteistöt Oy omistaa korttelin Helsingin kaupunki omistaa katualueen sekä autopaikkojen korttelialuetta (LP) olevan tontin 496/3, joka on vuokrattu STOkoti Oy:lle. lue sijaitsee Kumpulan kampuksen yliopistoalueen sekä Väinö uerin kadun ja Kustaa Vaasan tien välisen asuinalueen vaihettumisvyöhykkeellä. Kaavamuutos koskee pääasiassa Helsingin yliopiston kemian laitoksen tonttia, jolla sijaitsee rkkitehtitoimisto Kari Virran suunnittelema vuonna 1995 valmistunut opetusrakennus. Voimassa olevan asemakaavan mukaisesta rakennusoikeudesta on tontilla käytetty noin puolet ja tontille suunniteltuja rakennusaloja on suurelta osin käyttämättömänä tai pysäköintialueena. lue sijaitsee hyvien joukkoliikenneyhteyksien varrella. Kumpulan kampusta palvelevien bussilinjojen pysäkit sekä Kustaa Vaasan tien bussipysäkit ovat lähietäisyydellä. Yhdyskuntatekninen huolto Kaava-alue on yhdyskuntateknisen huollon verkostojen piirissä. Maaperä, kallioperä, pohjavesi sekä niiden pilaantuminen lue sijaitsee itään laskevassa rinteessä, jossa kalliopinta on lähellä maanpintaa tai näkyvissä avokalliona. lue on kalliomoreenialuetta, enimmillään maapeitettä kallion päällä on 4,7 m alueen luoteisosassa. Kallionpinta on osin louhittu katujen ja rakenteiden kohdalla. lueelta ei ole pohjavesihavaintoja. Maaperä on rakennettavuudeltaan normaalia. lueella ei ole tiedossa maaperää mahdollisesti pilannutta toimintaa, eikä alueella ole merkittäviä laaja-alaisia täyttöjä.

9 4 3 TVOTTEET Ympäristöhäiriöt 4 SEMKVN MUUTOKSEN KUVUS Kustaa Vaasan tien liikenne aiheuttaa merkittävästi melua ja päästöjä lähiympäristöön. Vuonna 01 Kustaa Vaasan tien liikennemäärä oli n ajoneuvoa vuorokaudessa. Vuoden 035 ennuste on n ajoneuvoa vuorokaudessa. Kemian laitoksen maanalainen syklotronihalli, jossa on säteilyä aiheuttavaa laitteistoa, sijaitsee asemakaavassa merkinnällä ma (maanalainen tila) osoitetulla alueella. Laitoksella opetus- ja tutkimustarkoituksessa käytettävät laboratoriokemikaalit säilytetään laitoksen sisätiloissa asianmukaisissa kellarikerroksessa sijaitsevissa varastotiloissa. Piha-alueella on kaksi nestemäisen typen varastosäiliötä ja kaasupullovarasto. semakaavan muutoksen tavoitteena on muuttaa kemian laitoksen tontin rakentamattomia osia asuinkerrostalojen sekä erityisasumisen korttelialueiksi ja saada alueelle uutta asukasta. Kaupunkikuvallisesti tavoitteena on täydentää Kumpulan kampuksen kokonaisuutta ja saada sen rakentamattomia osia toteutettua. Yleisperustelu ja -kuvaus semakaavan muutos mahdollistaa kemian laitoksen tontin rakentamattomien osien muuttamisen asuinkerrostalojen sekä erityisasumisen korttelialueiksi. Uudet asukkaat lisäävät kampusalueen elävyyttä ja asuinrakentamisen myötä kampuskokonaisuus täydentyy alkuperäisen suunnitelman mukaisilla rakennuspaikoilla. semakaavan muutokseen on ryhdytty Helsingin Yliopistokiinteistöt Oy:n hakemuksen johdosta. Kaavamuutoksen jälkeen Kumpulan kampukselle jää edelleen mahdollisuuksia laajentaa opetustoimintaa tarvittaessa. Kustaa Vaasan tien ja kampuksen välisellä alueella on n k-m käyttämätöntä rakennusoikeutta opetus-, tutkimus- ja näihin verrattavaa toimintaa varten. Vuonna 005 käydyn Kumpulan kampuksen portti -arkkitehtuurikutsukilpailun voittaneen työn "ksiooma" mukaisesti kyseisen tontin rakennusoikeutta on mahdollista myös lisätä, mikäli tontille tehdään asemakaavan muutos.

10 5 Mitoitus semakaavan muutoksessa rakennusoikeus kasvaa k-m ja on kaavamuutoksessa yhteensä k-m. suminen: k-m (n. 100 asukasta) Erityisasuminen: 1 00 k-m (n. 80 asukasta) Opetus-, tutkimus- ja näihin verrattava toiminta: k-m semakaavakartan mukaisen kerrosalan lisäksi tulee rakentaa vähintään 50 m liiketilaa. Muutosalueen pinta-ala on,1 ha, josta autopaikkojen korttelialueen tontin 496/3 pinta-ala on 0,15 ha. semakaavan muutoksen aluetehokkuus on ea=1,6 ja asuinrakennusten tonttien tehokkuus on eak=,1. suinkerrostalojen korttelialue (K) Kemian laitoksen nykyisen pysäköintialueen paikalle Gadolininkadun varteen suunnitellaan viisikerroksinen asuinkerrostalo. Kadun puolelta rakennus on osittain nelikerroksinen, jotta se saadaan sopeutumaan mittakaavallisesti Gadolininkadun pohjoispuolen 3 4-kerroksisiin rakennuksiin. Tontin pysäköinti järjestetään pihakannen alle rakennettavaan pysäköintilaitokseen sekä maanpäällisellä pysäköintialueella rakennuksen eteläpäädyssä. Pysäköintialueelle sijoittuu myös kemian laitoksen autopaikkoja sekä kolme korttelin nro 496 käyttöön tulevaa paikkaa, jotka korvaavat autopaikkojen korttelialueen tontilta 496/3 ajojärjestelyjen vuoksi poistuvat paikat. Pihakansi rakennetaan likimäärin nykyisen maanpinnan korkotasolle. Rakennuksen pohjoispäätyyn tulee rakentaa aukiomaiselle tontin osalle avautuva liiketila, joka mahdollistaa pienimuotoisen paikallisia asukkaita ja opiskelijoita palvelevan kaupallisen toiminnan. Erityisasumisen korttelialue (KS) Gadolininkadun päätteeksi Pietarin Kalmin katua ja Kustaa Vaasan tietä reunustamaan suunnitellaan 6 7-kerroksinen asuinrakennus opiskelija-asuntoja varten. Tontti on jyrkässä itään laskevassa rinteessä ja rakennuksen itä- sekä länsijulkisivujen välillä on kahden kerroksen korkeusero. Tontin pysäköinti järjestetään kellarikerrokseen rakennettavassa pysäköintilaitoksessa.

11 6 Tontti on alttiina Kustaa Vaasan tien liikennemelulle ja päästöille, joten sille on annettu määräyksiä ääneneristävyydestä ja ilmanvaihdon järjestämisestä. Kustaa Vaasan tien puoleisessa rakennussiivessä Kustaa Vaasan tien suuntaan ei saa suunnata asuinhuoneen tuuletusikkunoita tai parvekkeita. Suunniteltava rakennus on kaupunkikuvallisesti näkyvällä paikalla. Erityisesti sen rooli Kustaa Vaasan tien ja Pietari Kalmin kadun risteyksessä kampusalueen porttirakennuksena edellyttää julkisivuilta korkeatasoista suunnittelua. Kustaa Vaasan tien puoleinen julkisivu tulee suunnitella siten, että se vähentää melun heijastumista Toukolan pientaloalueen suuntaan. Opetus-, tutkimus- ja näihin verrattavaa toimintaa palvelevien rakennusten korttelialue (YOT) Tontilla 4960/3 sijaitsee vuonna 1995 valmistunut Helsingin yliopiston kemian laitos. Kaavamuutoksessa tontin rakennusoikeus on määritelty siten, että se mahdollistaa olemassa olevan rakennuksen pienimuotoisen laajentamisen. Poistuvalla Gadolininkadun varren pysäköintialueella olevia autopaikkoja korvataan uudella tontille 4960/5 rakennettavalla pysäköintialueella. utopaikkojen korttelialue (LP) Liikenne utopaikkojen korttelialueen tontilla 496/3 on järjestetty saman korttelin asuintalojen pysäköintiä. Kaavamuutoksen toteuttaminen edellyttää huolto-, pelastus- ja tontille ajon sallimisen kortteliin 4960, sekä autopaikkojen uudelleen järjestelyjä tontin sisällä. Järjestelyjen vuoksi poistuvat autopaikat korvataan tontille 4960/5 rakennettavalla pysäköintialueella. jo tontin 4960/4 pysäköintilaitokseen järjestetään Pietari Kalmin kadun kautta. Pietarin Kalmin kadun pituuskaltevuus suhteessa tonttiliittymään on noin 7 %. Pietari Kalmin kadun tälle osalle on rakennettu katulämmitys, jotta liikennöinti onnistuu myös talviaikaan. jo tontille 4960/5 järjestetään autopaikkojen korttelialuetta (LP) olevan tontin 496/3 kautta. Jalankulkuyhteys Pietari Kalmin kadulta Gadolininkadulle sekä Bengalinpuistoon järjestetään asemakaavan määräyksin tonttien 4960/3 4 kautta.

12 7 Esteettömyys Luonnonympäristö semakaava-alue on esteettömyyden perustason aluetta. semakaava-alueen mäkisen maaston kohdalla tulee kiinnittää erityistä huomiota esteettömien yhteyksien järjestämiseen. Kaavamuutoksessa uudet rakennukset on esitetty nykyisessä lainvoimaisessa asemakaavassa esitetyille rakennuspaikoille. Nykytilassaan alueet ovat rakentamattomia tontin osia, jotka ovat osittain pysäköintikäytössä ja osittain kasvillisuuden peittämiä. Näiltä osin olemassa oleva kasvillisuus joutuu väistymään rakentamisen tieltä. Rakentamatta jäävät K- ja KS-tonttien osat on määrätty istutettavaksi. Yhdyskuntatekninen huolto Uudet rakennukset voidaan liittää olemassa oleviin verkostoihin. KStontin poikki rakennettu sadevesiviemäri korvataan uudella. Tontin pohjoisosaan merkitty johtokuja rajoittaa sen kohdalle istutettavan kasvillisuuden matalajuuriseksi. KS-tontille 4960/4 tulee rakentaa sähkönjakelua palveleva muuntamo jakeluverkkoyhtiön ohjeen mukaisesti. Syöttö muuntamolle tapahtuu Pietari Kalmin kadulta. Muuntamo on integroitava rakennukseen, sillä kyseisellä alueella ei ole tilaa maan päälliselle muuntamolle ja samanaikaisesti paikka on kampusalueen porttina kaupunkikuvallisesti tärkeä. Maaperän rakennettavuus, pohjarakentaminen ja pilaantuneisuuden kunnostaminen Ympäristöhäiriöt lue on rakennettavuudeltaan normaalia. Kaava-alueen uudet rakennukset voidaan perustaa suoraan kallion varaan. Kohteessa on tavanomaista suurempi tarve hallita louhinnan aiheuttamaa tärinää (ks. kohta Kemian laitoksen tärinälle herkkä laitteisto). lueella ei arvioida olevan maaperän kunnostustarvetta. Kustaa Vaasan tien liikenne aiheuttaa merkittäviä ilmanlaatu- ja meluhaittoja kadun varteen rajoittuvalla KS-korttelialueella. Kadun liikennemäärä vuonna 01 oli n ajoneuvoa vuorokaudessa ja ennuste vuodella 035 on ajoneuvoa vuorokaudessa. Liikenteen aiheuttamasta melusta on tehty selvitys (Helimäki kustikot ),

13 8 Pelastusturvallisuus Varjostus joka on asemakaavaselostuksen liitteenä. Selvityksessä on tarkasteltu liikennemelua vuoden 035 liikenne-ennusteen mukaan. Päiväajan keskiäänitaso KS-tontin rakennuksen Kustaa Vaasan tietä lähimmällä julkisivulla on selvityksen mukaan 71 db. semakaavassa on annettu KS-tontille määräykset julkisivujen ääneneristävyydestä. Ennusteliikennemäärän perusteella arvioituna ilmanlaadun ohjearvot ylittyvät typpidioksidin ja hengitettävien hiukkasten osalta Kustaa Vaasan tien varressa. Kaavamääräyksellä on kiinnitetty erityistä huomiota ilmanvaihdon järjestämiseen, asuinhuoneiden lämpöolojen huomioimiseen sekä leikki- ja oleskelupaikan sijoittamiseen, jotta epäpuhtauksille altistuminen olisi mahdollisimman pientä. Meluselvityksessä on tutkittu myös KS-tontin rakennuksen aiheuttamaa melun heijastumista Toukolan pientaloalueen suuntaan. Selvityksen mukaan paikallisesti aiheutuu korkeimmillaan db melutason kasvu pientaloalueen reunavyöhykkeellä. Laajemmin melutason kasvu on n. 1 db, jota ei yleensä pystytä aistinvaraisesti havaitsemaan. Meluselvityksessä on tutkittu, että KS-tontin rakennuksen Kustaa Vaasan tien puoleisen julkisivun suunnitteluratkaisulla voidaan vaikuttaa Toukolan pientaloalueen melutasoihin siten, että melutasonkasvua ei yleensä havaita. semakaavamuutoksessa on kyseiselle julkisivulle annettu määräys, jonka mukaisesti se on rakennettava vaihtelevana pystyjakoisena reliefinä, jonka tulee vähentää melun heijastumista. Pelastusreitit järjestetään Gadolininkadun kautta tonteille. semakaavaselostuksen liitteenä olevassa viitesuunnitelmassa (rkkitehtitoimisto Helamaa ja Pulkkinen Oy ) on esitetty suunnitellut pelastusreitit. Lisäksi varaudutaan nostolavakaluston toimintaan Pietari Kalmin kadulta. utopaikkojen korttelialueen tontin 496/3 kautta järjestetään pelastusreitit tonteille 4960/4 ja 5. Tontin 4960/5 kautta järjestetään pelastusreitti tontille 4960/3 (kemian laitokselle) ja toisaalta pelastusreitti tontille 4960/5 hyödyntää kemian laitoksen tonttia. semakaavaselostuksen liitteenä olevan viitesuunnitelman (rkkitehtitoimisto Helamaa ja Pulkkinen Oy ) osana on varjostusselvitys, jossa on tutkittu heittovarjoja kevät- ja syyspäiväntasauksen, sekä kesä- ja talvipäivänseisausten aikaan.

14 9 Kemian laitoksen syklotronihallin säteily Kemian laitoksen maanalainen syklotronihalli sijaitsee asuinkerrostalojen korttelialueen (K) tontin 4960/5 tuntumassa ja sen etäisyys tulevaan asuintaloon on noin 10 metriä. Laboratoriotoiminnasta syntyy radioaiivista säteilyä, jota voi päästä tilojen ulkopuolelle rakenteiden läpi tai kaasumaisena päästönä ilman mukana. Poistoilma johdetaan kemianlaitoksen -siiven katolla sijaitsevan hormin kautta ulos. Helsingin yliopisto on mallintanut kaasumaisia päästöjä ja arvioinut niiden vaikutukset. Selvityksessä esitetään, että kaasumaiset päästöt ohjataan jatkossa uuteen nykyistä korkeampaan hormiin, kun tiloissa toteutetaan vireillä oleva peruskorjaus. Kohteessa on tarkoitus myös toteuttaa uudet suodatinjärjestelmät, jotka vähentävät poikkeustilanteiden päästöjä. Säteilyturvakeskuksen (STUK) mukaan säteilytystilan ja asuinrakennuksen välissä täytyy olla m paksu betoniseinä. Syklotronihallin nykyinen betoniseinä tontin 4960/5 suuntaan on noin 0,5 metriä paksu ja vaatii vahvistamista. Yläpohjarakenteen osalta betoniholvi on riittävän paksu. Helsingin yliopistokiinteistöjen laatimat periaateselvitykset suojausrakenteista sekä ilmapäästöjä koskevat laskelmat ja arviot on toimitettu STUKin arvioitaviksi. STUK on ilmoittanut, että sillä ei ole huomauttamista laadittuihin arvioihin. STUK on lisäksi todennut, että syklotronihallin vahvistettujenkaan seinien taakse ei tule sijoittaa tiloja, joissa oleskellaan jatkuvasti. semakaavassa on annettu määräys, jonka mukaisesti K-korttelialueella tiloja ei saa ottaa käyttöön ennen kuin suojaus säteilyä vastaan on riittävä. semakaavamääräyksellä on rajoitettu myös K-korttelin syklotronihalliin rajautuvien maanalaisten tilojen rakentaminen jatkuvaa tai pitkäaikaista oleskelua varten. Tarvittava suojaus on nykyisten suunnitelmien perusteella syklotronihallin betoniseinän paksuuden lisääminen kahteen metriin sekä poistoilmapiipun korottaminen kuudella metrillä. Säteilyturvallisuuteen liittyvien suojausten riittävyyden ratkaisee STUK. Kemian laitoksen tärinälle herkkä laitteisto Kemian laitokseen kuuluu laitteistoa, joka on erityisen herkkää tärinälle (mm. mikroskooppi). Louhinnasta ja rakentamisesta aiheutuva tärinä tulee ottaa huomioon ja suunnitella toteutus ja tarvittavat toimet siten, että tärinästä ei aiheudu vaurioita rakennuksille eikä herkille laitteille. Töiden suunnittelussa on oltava yhteydessä Helsingin yliopistoon laitteiden riittävän suojauksen varmistamiseksi.

15 10 Kemian laitoksella käsiteltävät kemikaalit Kemian laitoksella varastoidaan ja käsitellään kemikaaleja sisätiloissa pääosin laboratoriomittakaavassa. Laitoksella on varauduttu kemikaalien käsittelyn mahdollisiin onnettomuuksiin sekä koulutuksella että suunnittelemalla ja varustamalla tilat asianmukaisesti. On epätodennäköistä, että laitoksen sisätiloissa mahdollisesti tapahtuvalla onnettomuudella olisi laitosalueen ulkopuolelle kohdistuvia merkittäviä välittömiä vaikutuksia. Ulkona varastosäiliöissä säilytettävä nestemäinen typpi on inertti kaasu, jonka vaaraominaisuudet mahdollisessa vuototilanteessa ovat kylmävaikutukset ja höyrystyvän typen aiheuttama vuotoalueen happipitoisuuden lasku. Säiliön suuri vuoto aiheuttaisi eristämistarpeen noin 50 metrin etäisyydelle. Suunnitellut asuinrakennukset sijaitsevat lähimmillään yli 50 metrin etäisyydellä varastosäiliöistä. Kaasupullojen vaaraominaisuudet liittyvät etenkin tulipalotilanteisiin. Ylikuumenneet pullot voivat revetessään sinkoutua noin 100 metrin etäisyydelle. Kaasupulloja varastoivissa kohteissa on varauduttu pullojen suojaamiseen tulipalotilanteessa. 5 SEMKVN TOTEUTTMSEN VKUTUKSET Vaikutukset kaupunkikuvaan ja -rakenteeseen Kaavan toteuttamisen myötä Kumpulan kampuksen kaupunkirakenne täydentyy alkuperäisen suunnitelman mukaisilla rakentamispaikoilla. Kampusalue tulee näkyvämmäksi Kustaa Vaasan tieltä tarkasteltuna opiskelija-asuntolan toteutuessa ensimmäisenä Kustaa Vaasan tien lähiympäristöön suunnitelluista kampusalueen rakennuksista. Gadolininkadusta muodostuu molemmilta sivuiltaan rajattu pienimittakaavainen tonttikatu ja pysäköintialueiden vaikutus kaupunkikuvaan vähenee. Väinö uerin kadun mutkaan rakentuu pieni aukiomainen alue, jolle avautuva liiketila monipuolistaa osaltaan kampusalueen toiminnallisuutta. Uudet asukkaat elävöittävät aluetta erityisesti iltaisin ja viikonloppuisin. Vaikutukset liikenteeseen Korttelin 4960 läpi johdetaan yleiselle jalankululle varatut yhteydet Pietari Kalmin kadulta Gadolininkadulle sekä Bengalinpuistoon. Pietari Kalmin kadulle tulee sisäänajo opiskelija-asuntolan pysäköintilaitok-

16 11 seen ja LP-korttelialueen tontilta 496/3 johdetaan ajoyhteys tontille 4960/5. Katujen liikennemäärien kasvu ei aiheuta merkittäviä muutoksia liikenteeseen. KS-tontin 4960/4 pysäköintilaitokseen järjestettävän ajoyhteyden aiheuttama haitta Pietari Kalmin kadun bussi- ja muulle liikenteelle on arvioitu hyvin vähäiseksi. Vaikutukset ihmisten terveyteen ja turvallisuuteen Kaavatalous 6 SUUNNTTELUN VHEET Kaavamuutos luo edellytykset melun ja ilmanlaadun osalta terveelliselle, turvalliselle ja viihtyisälle elinympäristölle. Rakentamisaikana syntyy ympäristön asukkaille lyhytaikaisia haittoja kellarien louhintatöistä, rakennusrunkojen pystyttämisestä ja työmaaliikenteestä. Rakentamisaikaiset haitat ovat alueella hyvin hallittavissa ja niistä vastaa hankkeeseen ryhtyvä. Kaavan toteuttamisen myötä Kustaa Vaasan tieltä korttelin 496 asuinrakennusten julkisivuille, parvekkeille ja pihalle suuntautuva liikennemelu vähenee. Jatkosuunnittelussa tulee kiinnittää erityistä huomiota Kustaa Vaasan tien liikennemelun heijastumisen rajoittamiseen Toukolan pientaloalueen suuntaan asemakaavan määräyksen mukaisesti. Yliopiston toiminnoista ei arvioida aiheutuvan merkittäviä riskejä laitosalueen ulkopuolelle. Säteilyturvallisuuden riittävä taso on varmistettu kaavamääräyksellä. Hulevesiviemärin rakentaminen uuteen paikkaan KS-tontilla ja Kustaa Vaasan tiellä aiheuttaa n euron rakentamiskustannukset. Ns. aiheuttamisperiaatteen mukaisesti kyseiset kustannukset kohdennetaan rakennushankkeelle. Vireilletulo, osallistumis- ja arviointisuunnitelma ja vuorovaikutus Kaavamuutos on tullut vireille korttelin 4960 omistavan Helsingin Yliopistokiinteistöt Oy:n hakemuksista (saapuneet 17.9 ja ). utopaikkojen korttelialueen tontti 496/3 on mukana kaavamuutoksessa kaupungin aloitteesta.

17 1 Viranomaisyhteistyö Esitetyt mielipiteet Vireilletulosta on ilmoitettu osallisille kaupunkisuunnitteluviraston asemakaavaosaston kirjeellä, jonka mukana lähetettiin osallistumis- ja arviointisuunnitelma ja asemakaavan muutosluonnos (päivätty ). Osallistuminen ja vuorovaikutus on järjestetty liitteenä olevan osallistumis- ja arviointisuunnitelman mukaisesti. semakaavan muutosluonnos ja selostusluonnos ovat olleet nähtävänä kaupungin ilmoitustaululla, kaupunkisuunnitteluvirastossa ja rabianrannan kirjastossa Kaavamuutoksen valmistelun yhteydessä on tehty viranomaisyhteistyötä kiinteistöviraston ja Uudenmaan ELY-keskuksen kanssa. Ennen lautakuntakäsittelyä pyydettiin lausunnot kiinteistövirastolta, pelastuslaitokselta, rakennusvirastolta, ympäristökeskukselta ja Helsingin energia -liikelaitokselta. Kaavamuutoksen valmisteluun liittyen on asemakaavaosastolle saapunut kirjeitse viisi mielipidettä. Kaavaluonnoksesta saadut mielipiteet kohdistuivat rakennusten kokoon ja niiden aiheuttamaan varjostukseen, Toukolan pientaloalueelle aiheutuvaan liikennemelun heijastumiseen, Kustaa Vaasan tien bulevardisoimiseen, pysäköintimahdollisuuksien riittävyyteen sekä uusien asukkaiden ja lisääntyvän liikenteen aiheuttamiin häiriöihin. Lisäksi tiedusteltiin eikö yliopisto tarvitse tontteja opetustoimintaan ja onko K-tontille tulossa omistus- vai vuokra-asumista. Vaadittiin myös korvausta asuntojen arvon alenemisesta. Sato-sunnot Oy:n mielipiteessä esitettiin ns. perheasuntomääräyksen poistamista kaavamuutoksesta. Mielipiteet on kaavoitustyössä otettu huomioon siten, että varjostusvaikutusta on tutkittu selvityksellä ja KS-tontin Kustaa Vaasan tien puoleiselle julkisivulle on annettu määräys melun heijastumisen vähentämisestä. Lisäksi ns. perheasuntomääräys on poistettu asemakaavan muutosehdotuksesta.

18 13 Muistutus ja lausunnot sekä nähtävilläolon jälkeen tehdyt muutokset semakaavan muutosehdotus oli julkisesti nähtävillä semakaavan muutoksesta saatiin kiinteistölautakunnan, pelastuslautakunnan, yleisten töiden lautakunnan, ympäristökeskuksen, Helen Sähköverkko Oy:n, Helsingin seudun liikenne -kuntayhtymän, liikennelaitos-liikelaitoksen (HKL), Helsingin seudun ympäristöpalvelut -kuntayhtymän, Säteilyturvakeskuksen (STUK) sekä Uudenmaan elinkeino-, liikenne- ja ympäristökeskuksen lausunnot. Ehdotuksesta tehtiin yksi muistutus. Lausunnoissa esitettiin jakelumuuntamomerkinnän lisäämistä kortteliin ja hulevesiviemärin siirtokustannusten kohdentamista hankkeeseen. Lisäksi todettiin, että kaavoituksessa tulee huomioida raitiovaunun liikkumisesta johtuvat melu- ja tärinähaitat raitioliikennetien viereisiin kiinteistöihin. Uudenmaan elinkeino-, liikenne- ja ympäristökeskus toteaa, että melun ja ilmanlaadun kannalta paikka on hankala. Edellisen osalta esitetyt torjuntatoimet ovat riittävät. Jälkimmäisen osalta esitetään tehtäväksi se, mitä on tehtävissä. Lopputulos on meluntorjunnan ja ilmanlaadun kannalta tyydyttävä. Säteilyturvakeskuksen lausunnossa todettiin, että syklotronihallin vahvistetunkaan seinän taakse ei tule sijoittaa tiloja joissa oleskellaan jatkuvasti. Lausunnossa ei muutoin ollut huomautettavaa suojausrakenteisiin eikä kaasumaisten päästöjen arvioihin. Muissa lausunnoissa ei ollut huomautettavaa. Kaupunkisuunnittelulautakunta päätti , että asemakaavan muutosehdotusta tarkistetaan lausuntojen ja jatkosuunnittelun johdosta seuraavasti: Kaavamääräyksiin on lisätty määräys: "KS-korttelialueella tulee rakentaa sähkönjakelua palveleva muuntamo jakeluverkkoyhtiön ohjeen mukaan. Muuntamo on integroitava rakennukseen." kaavamääräys: "K- ja KS-korttelialueella tontille 4960/5 rakennettavia tiloja ei saa ottaa käyttöön ennen kuin kemian laitoksen sylkotronihallin rakenteet on vahvistettu säteilyturvakeskuksen hyväksymällä tavalla" on muutettu muotoon "K- ja KS-korttelialueella tontille 4960/5 rakennet-

19 14 tavia tiloja ei saa ottaa käyttöön ennen kuin kemian laitoksen sylkotronihallin rakenteet on vahvistettu ja poistoilmahormi korotettu säteilyturvakeskuksen hyväksymällä tavalla". kaavamerkintä "ma-lpa -maanalainen tila, jolle saa rakentaa autopaikkoja ja teknisiä tiloja" on muutettu muotoon "ma-lpa -maanalainen tila, jolle saa rakentaa autopaikkoja ja teknisiä tiloja. lueelle ei saa rakentaa tiloja jatkuvaan tai pitkäaikaiseen oleskeluun tason +7,5 alapuolelle." Samalla merkinnän rajausta on laajennettu myös syklotronihallin koillispuoliselle rakennusalan osalle. kaavaselostuksen kohtia Kemian laitoksen syklotronihallin säteily ja Kustannukset on täydennetty. lisäksi kaavakarttaan on jatkosuunnittelun johdosta lisätty määräys: "K- ja KS-korttelialueella tontille sijoitettavien polkupyöräpaikkojen vähimmäismäärä on 1 pp/30 m asuntokerrosalaa. Näistä vähintään 75 % on sijoitettava rakennuksiin." Lisäksi kaavaehdotukseen on tehty joitakin teknisluonteisia tarkistuksia. 7 KÄSTTELYVHEET semakaavan muutosehdotus esiteltiin kaupunkisuunnittelulautakunnalle ja se päätti esittää kaupunginhallitukselle asemakaavan muutosehdotuksen hyväksymistä. Kaupunkisuunnittelulautakunta päätti muuttaa asemakaavan muutosehdotusta lausuntojen ja jatkosuunnittelun johdosta. Kaupunkisuunnitteluvirasto on täydentänyt selostusta HKL:n lausunnon osalta. Helsingissä Olavi Veltheim

20 Hankenro 0945_ HEL Oas /15 1 (3) GDOLNNKDUN ETELÄPUOLEN (TONTT 4960/ J 496/3) SEMKV MUUTETN OSLLSTUMS- J RVONTSUUNNTELM Kaupunkisuunnitteluvirastossa valmistellaan Kumpulan kampuksen tonttien 4960/ ja 496/3 asemakaavan muutosta, jossa kemian laitoksen tontin rakentamattomia osia muutetaan asuinkäyttöön. Mitä ja miten suunnitellaan Gadolininkadun päätteeksi, Kustaa Vaasan tien varteen, suunnitellaan erityisasumisen tonttia opiskelija-asuntojen rakentamista varten ja Gadolininkadun varteen, kadun eteläreunaan, suunnitellaan asuinkerrostalojen tonttia. sumiseen tarkoitettua kerrosalaa on suunnitteilla yhteensä noin k-m. Lisäksi asemakaavan muutosalueeseen kuuluu Helsingin yliopiston kemian laitos vuodelta 1995, jonka toteutettu kerrosala on noin k-m sekä autopaikkojen korttelialueen tontti 496/3. Osallistumisen ja vuorovaikutuksen järjestäminen Osallistumis- ja arviointisuunnitelma sekä asemakaavaluonnoksen aineisto on esillä seuraavissa paikoissa: rabianrannan kirjastossa, Hämeentie 135 info- ja näyttelytila Laiturilla, Narinkka kaupungin ilmoitustaululla, Kaupungintalo, Pohjoisesplanadi kohdassa Nähtävänä nyt. Kaavan valmistelija on tavattavissa kaupunkisuunnitteluvirastossa sopimuksen mukaan. Mielipiteet osallistumis- ja arviointisuunnitelmasta ja kaavaluonnoksesta pyydetään toimittamaan viimeistään Mielipiteet tulee toimittaa kirjallisesti osoitteeseen Helsingin kaupunki, Kirjaamo, Kaupunkisuunnitteluvirasto, PL 10, HELSNGN KUPUNK, (käyntiosoite: Kaupungintalo, Pohjoisesplanadi 11 13), sähköpostilla helsinki.kirjaamo(a)hel.fi, faksilla (09) tai suullisesti kaavan valmistelijalle.

21 Hankenro 0945_ HEL Oas /15 (3) Viranomais- ja muu asiantuntijayhteistyö järjestetään erillisin neuvotteluin. Valmisteluaineiston ja saadun palautteen pohjalta valmistellaan kaavaehdotus. Tavoitteena on, että kaavaehdotus esitellään kaupunkisuunnittelulautakunnalle keväällä 015. Lautakunnan puoltama ehdotus asetetaan julkisesti nähtäville ja siitä pyydetään viranomaisten lausunnot. Kaavaehdotuksesta voi tehdä muistutuksen nähtävilläoloaikana. semakaavaehdotuksen julkisesta nähtävilläolosta tiedotetaan kuulutuksella, joka julkaistaan Helsingin Sanomissa, Hufvudstadsbladetissa ja Metrossa sekä verkkosivuilla Tavoitteena on, että kaavaehdotus on kaupunginhallituksen ja kaupunginvaltuuston käsiteltävänä vuodenvaihteessa lueen suunnittelussa osallisia ovat alueen ja lähialueiden maanomistajat, asukkaat ja yritykset Helsingin yliopisto Helsingin kaupunginosayhdistykset ry, Kumpula-seura, rabianranta-toukola-vanhakaupunki-kaupunginosayhdistys kaupungin asiantuntijaviranomaiset: kiinteistöviraston tonttiosasto, rakennusvirasto, pelastuslaitos ja ympäristökeskus muut asiantuntijaviranomaiset: HSY Vesi ja Helsingin Energia Vaikutusten arviointi Kaupunkisuunnitteluvirasto ja muut viranomaiset arvioivat kaavan valmistelun yhteydessä kaavan toteuttamisen vaikutuksia kaupunkikuvaan sekä asumisen melu- ja ilmanlaatuolosuhteisiin. Suunnittelun lähtökohdat Kaavamuutos on tullut vireille tontin 4960/ omistavan Helsingin Yliopistokiinteistöt Oy:n hakemuksesta. Kaavamuutosalueeseen on lisätty lisäksi autopaikkojen korttelialuetta oleva tontti 496/3, jonka rajoja hiukan muutetaan. lueella on voimassa asemakaava vuodelta 1991, jossa alue on opetus-, tutkimus-, ja näihin verrattavaa toimintaa palvelevien rakennusten korttelialuetta. utopaikkojen korttelialueen tontilla on voimassa asemakaava vuodelta Yleiskaava 00:ssa kortteli on osittain kerrostalovaltaista aluetta, asuminen/toimitila ja osittain hallinnon ja julkisten palvelujen aluetta.

22 Hankenro 0945_ HEL Oas /15 3 (3) Maankäyttösopimus Kiinteistövirasto valmistelee asemakaavan muutoksen perusteella mahdollisesti kyseeseen tulevan maankäyttösopimuksen hakijan kanssa käytävissä neuvotteluissa. Lisätiedot: arkkitehti Tuukka Linnas, puhelin , tuukka.linnas(a)hel.fi

23 semakaavan seurantalomake semakaavan perustiedot ja yhteenveto Kunta 091 Helsinki Täyttämispvm KUMPUL 4. KUPUNGNOS KORTTEL 3960, kortteli 496 tontti 3, Kaavan nimi GDOLNNKDUN ETELÄPUOL Hyväksymispvm Ehdotuspvm Hyväksyjä Vireilletulosta ilm. pvm Hyväksymispykälä Kunnan kaavatunnus Generoitu kaavatunnus Kaava-alueen pinta-ala [ha],0687 Uusi asemakaavan pinta-ala [ha] Maanalaisten tilojen pintaala [ha] semakaavan muutoksen pinta-ala [ha],0687 Ranta-asemakaava Rantaviivan pituus [km] Rakennuspaikat [lkm] Omarantaiset Ei-omarantaiset Lomarakennuspaikat [lkm] Omarantaiset luevaraukset Pinta-ala [ha] Pinta-ala [%] Ei-omarantaiset Kerrosala [km²] Tehokkuus [e] Pinta-alan muut. [ha +/-] Kerrosalan muut. [km² +/-] Yhteensä, , ,66 0, yhteensä 0, , ,1 0, P yhteensä Y yhteensä 1,178 54, ,55-0, C yhteensä K yhteensä T yhteensä V yhteensä R yhteensä L yhteensä 0,1491 7, -0,0443 E yhteensä S yhteensä M yhteensä W yhteensä Maanalaiset tilat Yhteensä Pinta-ala [ha] Pinta-ala [%] Kerrosala [km²] Pinta-alan muut. [ha +/-] Kerrosalan muut. [k-m² +/-] Suojellut rakennukset Suojeltujen rakennusten muutos Rakennussuojelu [lkm] [k-m²] [lkm +/-] [k-m² +/-] Yhteensä

24 lamerkinnät luevaraukset Pinta-ala [ha] Pinta-ala [%] Kerrosala [km²] Tehokkuus [e] Pinta-alan muut. [ha +/-] Kerrosalan muut. [km² +/-] Yhteensä, , ,66 0, yhteensä 0, , ,1 0, K 0, , ,44 0, KS 0,470 59,6 100,58 0, P yhteensä Y yhteensä 1,178 54, ,55-0, YOT 1, , ,55-0, C yhteensä K yhteensä T yhteensä V yhteensä R yhteensä L yhteensä 0,1491 7, -0,0443 Kadut -0,0443 LP 0, ,0 0,0000 E yhteensä S yhteensä M yhteensä W yhteensä

25

26

27

28

29

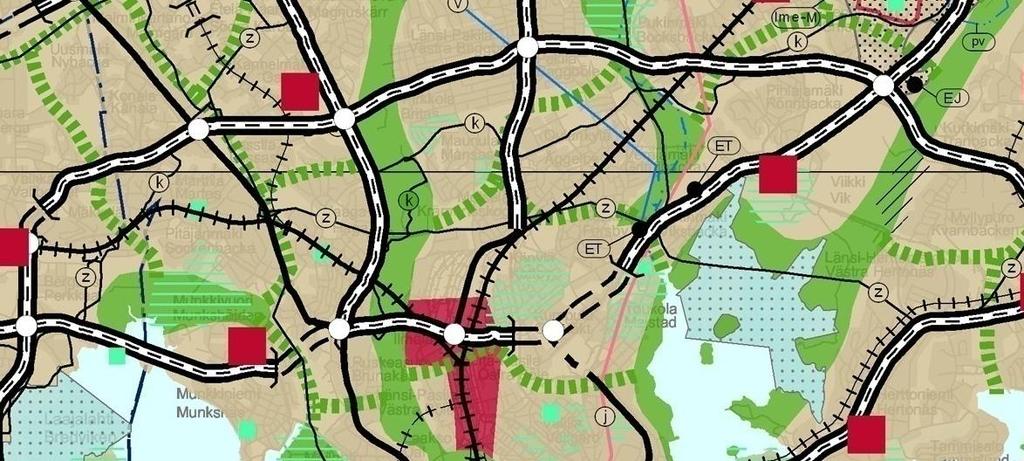

30

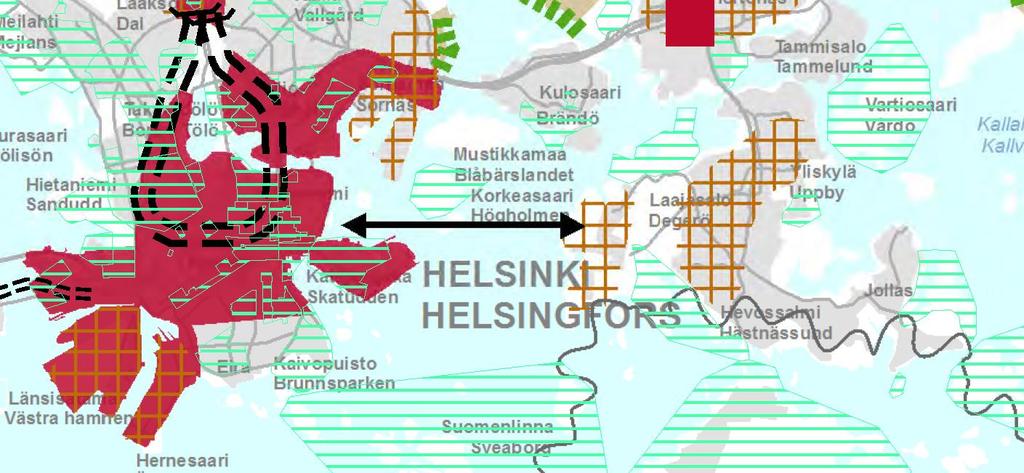

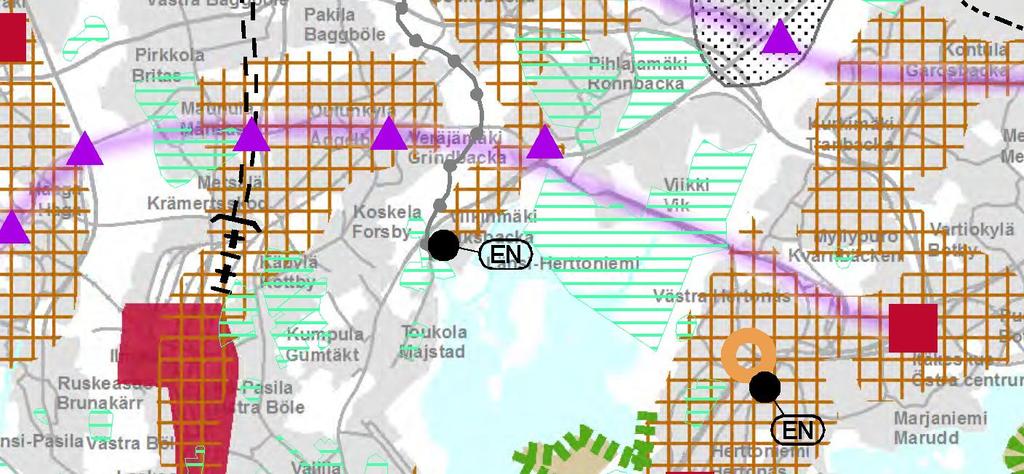

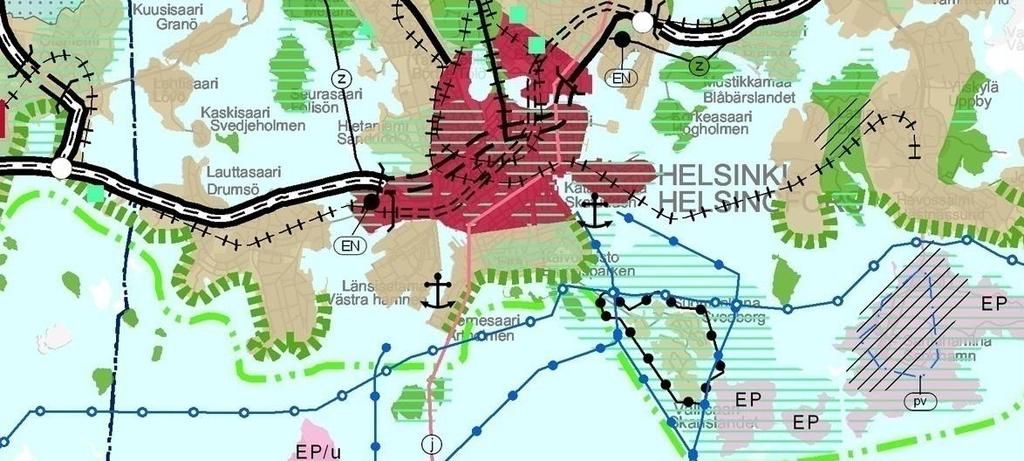

31

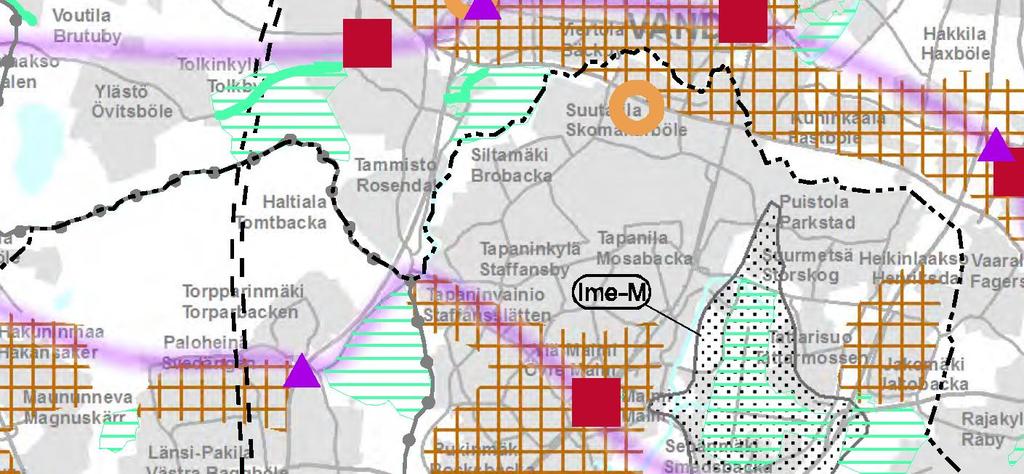

32 MERKNNÄT Taajamatoimintojen alue Keskustatoimintojen alue Virkistysalue Viheryhteystarve Luonnonsuojelualue Energia- ja/tai jätehuoltoon varattu alue Yhdyskuntateknisen huollon alue Moottoriväylä Valtatie/Kantatie Eritasoliittymä Päärata Yhdysrata Liikennetunneli Liikenneväylän katkoviivamerkintä osoittaa vaihtoehtoisen ratkaisun tai ohjeellisen linjauksen 400 kv voimalinja Raakavesitunneli Jätevesitunneli Natura 000 verkostoon kuuluva tai ehdotettu alue Kulttuuriympäristön tai maiseman vaalimisen kannalta tärkeä alue, tie tai kohde Valtakunnallisesti merkittävä muinaisjäännös Ote maakuntakaavasta GDOLNNKDUN ETELÄPUOL Liite selostukseen nro 1336 Helsingin kaupunkisuunnitteluvirasto semakaavaosasto Kalasatama Malmi-projei

33 Ote Uudenmaan.vaihemaakuntakaavasta GDOLNNKDUN ETELÄPUOL Liite selostukseen nro 1336 Helsingin kaupunkisuunnitteluvirasto semakaavaosasto Kalasatama Malmi-projei

34 Merkinnät Taajamatoimintojen alue Tiivistettävä alue Taajamatoimintojen tai työpaikka-alueiden reservialue Raideliikenteeseen tukeutuva taajamatoimintojen alue Raideliikenteeseen tukeutuva asemanseudun kehittämisalue Kylä Palvelujen alue Keskustatoimintojen alue, valtakunnan keskus Keskustatoimintojen alue, seutukeskus Keskustatoimintojen alue Merkitykseltään seudullinen vähittäiskaupan suuryksikkö Työpaikka-alue Teollisuusalue Virkistysalue Viheryhteystarve Luonnonsuojelualue Puolustusvoimien alue Puolustusvoimien alue, jonka toissijainen käyttötarkoitus on virkistys-, matkailu- ja/tai koulutustoiminta Moottoriväylä Valtatie / Kantatie Seututie Ote Uudenmaan.vaihemaakuntakaavasta Määräykset, GDOLNNKDUN ETELÄPUOL Liite selostukseen nro 1336 Helsingin kaupunkisuunnitteluvirasto semakaavaosasto Kalasatama Malmi-projei

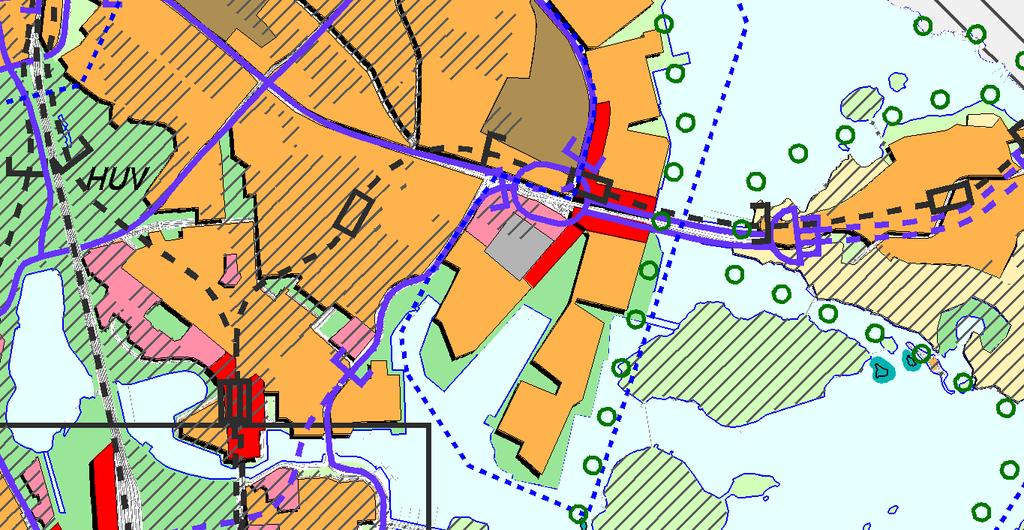

35 Yhdystie Eritasoliittymä Päärata Yhdysrata Liikennetunneli Liikennetunnelin ohjeellinen linjaus Liikenneväylän katkoviivamerkintä osoittaa vaihtoehtoisen ratkaisun tai ohjeellisen linjauksen Liikenteen yhteystarve Joukkoliikenteen vaihtopaikka Liityntäpysäköintipaikka Pääkaupunkiseudun poikittainen joukkoliikenteen yhteysväli Ulkoilureitti 400 kv voimajohto 110 kv voimajohto 110 kv voimajohdon ohjeellinen linjaus Estlink 1 Estlink 110 kv voimajohdon tai merkittävän merikaapelin yhteystarve Energiahuollon alue Siirtoviemäri Siirtoviemärin ohjeellinen linjaus Maakaasun runkoputki Ote Uudenmaan.vaihemaakuntakaavasta Määräykset, GDOLNNKDUN ETELÄPUOL Liite selostukseen nro 1336 Helsingin kaupunkisuunnitteluvirasto semakaavaosasto Kalasatama Malmi-projei
