1 Infrapuna riistakamera MHC-600/MHC-600A Käyttäjän opas 1 Copyright ISOY

2 Sisällysluettelo I. Pikaohje etuosa pohjaosa ja kytkimet paristoluukku takaosa valintakytkin esikatselu-ja testaustila Valvontatila...8 II. Tarkemmat ohjeet Näppäinten toiminnot Valikko(menu)toiminnot Toimintapa SD-muistikortin alustus Videoleikkeen resoluution valinta Päivämäärän ja kellonajan asettaminen Valokuvien lukumäärä Videoleikkeen tallenteen pituus Aikaviiveen asettaminen kuvaukseen Ajastimen asetus Järjestelmän salasana Kameran sarjanumeron asetus Copyright ISOY

3 2.16 Aikasekvenssillä kuvaaminen Sivuliiketunnistimien toiminnan asetus Oletusasetusten palautus Tallenteiden toistaminen ja poistaminen Järjestelmän tallennustuki Tiedostomuoto...20 III. SD-muistikortin ajurin asentaminen...21 IV. Takuu...21 Liite I tekniset tiedot...23 Liite II osaluettelo Copyright ISOY

4 I. Pikaohje 1.1 etuosa 4 Copyright ISOY

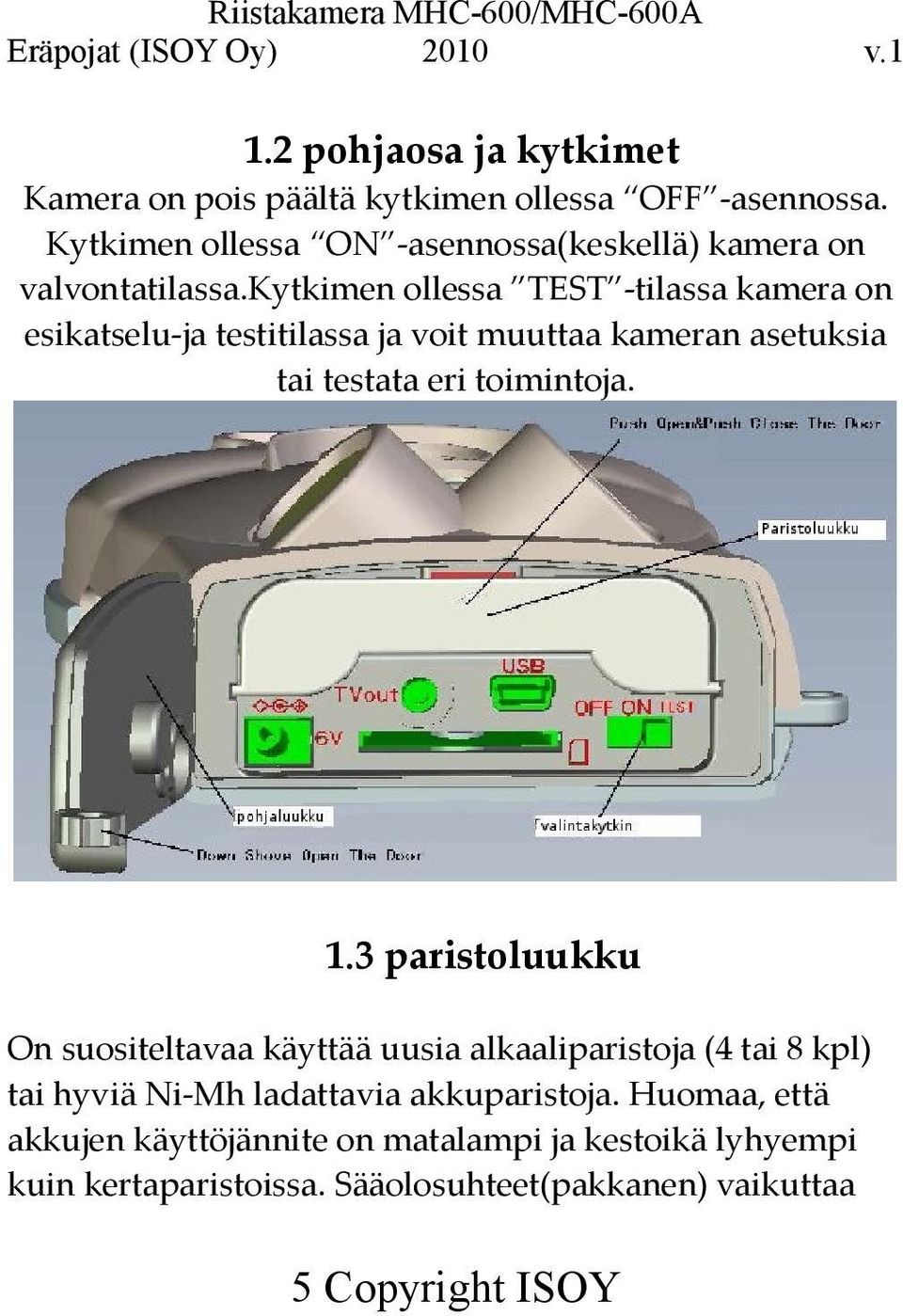

5 1.2 pohjaosa ja kytkimet Kamera on pois päältä kytkimen ollessa OFF -asennossa. Kytkimen ollessa ON -asennossa(keskellä) kamera on valvontatilassa.kytkimen ollessa TEST -tilassa kamera on esikatselu-ja testitilassa ja voit muuttaa kameran asetuksia tai testata eri toimintoja. 1.3 paristoluukku On suositeltavaa käyttää uusia alkaaliparistoja (4 tai 8 kpl) tai hyviä Ni-Mh ladattavia akkuparistoja. Huomaa, että akkujen käyttöjännite on matalampi ja kestoikä lyhyempi kuin kertaparistoissa. Sääolosuhteet(pakkanen) vaikuttaa 5 Copyright ISOY

6 myös paristojen/akkujen kestoon. Voit käyttää lisätelineellä myös kahdeksaa paristoa, joka pidentää kameran toimintaaikaa. 1.4 takaosa 6 Copyright ISOY

7 1.5 valintakytkin Laitettuasi paristot sekä SD-muistikortin (4M-->8Gb) laite on valmis käyttöön. Valintakytkimessä on kolme asentoa: OFF, ON ja TEST. Toiminnot on mainittu pohjaosa ja kytkimet kohdassa. Kun vaihdat paristot, muistikortin tai et vain käytä kameraa, laita valintakytkin OFF -asentoon. 1.6 esikatselu-ja testaustila Valintakytkimen ollessa TEST -tilassa voit esikatsella jo otettuja kuvia ja voit myös ottaa manuaalisesti valokuvia ja videoleikkeitä ja katsella niitä. Voit myös muuttaa kameran asetuksia tarpeen mukaan TEST -tilassa. Voit myös testata PIR-liiketunnistimen toimintaa eri herkkyyksillä 3-20m välimatkoilla kävelemällä hitaasti kohtisuoraan kameraa päin. Jos punainen led-valo kameran etuosassa vilkkuu, se kertoo, että keskimmäinen liiketunnistin havaitsee sinut. Jos sininen led-valo vilkkuu, se kertoo, että sivuliiketunnistimet havaitsevat sinut. Valikko-näppäimellä(menu) pääset selaamaan kameran eri asetuksia. 7 Copyright ISOY

8 1.7 valvontatila Valintakytkimen ollessa ON -asennossa kamera siirtyy valvontatilaan. Kamera vilkuttaa 10s ajan punaista ledvaloa, kun valo sammuu, on kamera siirtynyt valvontatilaan. Kamera ottaa kuvia asetusten mukaisesti aina havaitessaan liikettä. Mikä tahansa liike, mikä aiheuttaa lämpötilaeron(pir-tunnistin valvoo lämpötilan muutosta taustaan nähden) laukaisee kameran ottamaan kuvia. II. Tarkemmat ohjeet 2.1 Näppäinten toiminnot Kuusi näppäintä vasemmalta oikealle ovat: 8 Copyright ISOY

9 valikko (menu), vasen (left), ylös (up), alas (down), oikea (right), ja OK.Näppäinten tekstit shot (ota kuva) ja replay (toista) ovat pikanäppäimiä ja toimivat kuten mainittu, toinen ottaa kuvan TEST tilassa ja toinen toistaa otetut kuvat tai videoleikkeet. 2.2 Valikko(menu)toiminnot Pääset valikkoselailuun painamalla menu -näppäintä. Voit selata eri asetuksia ylös/alas nuolilla ja muuttaa asetuksia vasen/oikea nuolilla ja hyväksyt tehdyn muutoksen painamalla ok -painiketta. Kellonajalliset parametrit muutetaan painamalla ensin ok painiketta ja muokataan sitten asetukset ja hyväksytään ok painikkeella TAI perutaan muutokset painamalla menu -painiketta. 2.3 Toimintapa Kamerassa on valokuva tai video toimintatilat. Mallissa MHC-600A(12Mpix) voi valita myös toimintatilan valokuva ja video. Voit vaihtaa vasen/oikea näppäimillä toimintatapaa ja hyväksyt sen painamalla ok -näppäintä. Poistut valikoista painamalla menu -näppäintä. 9 Copyright ISOY

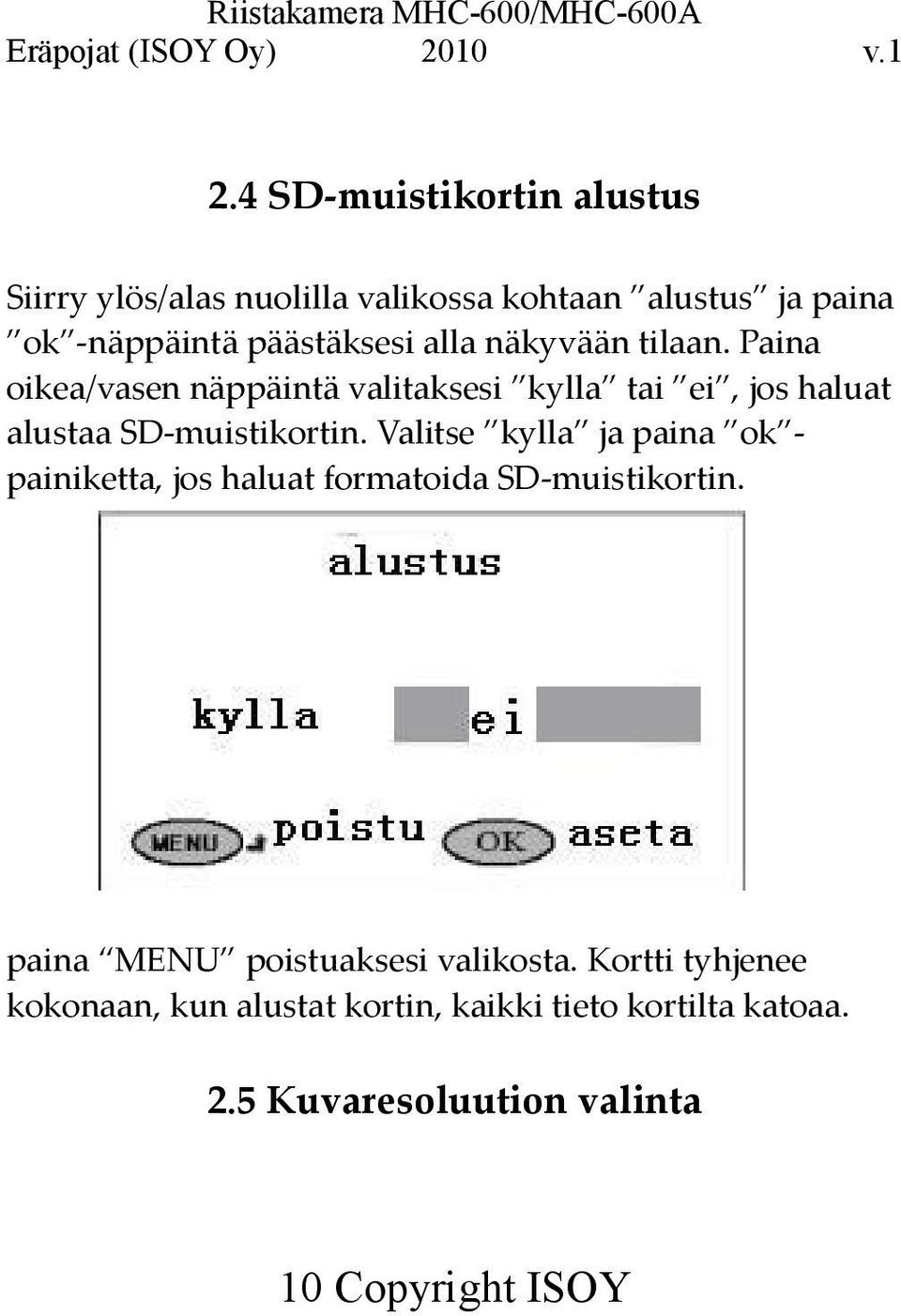

10 2.4 SD-muistikortin alustus Siirry ylös/alas nuolilla valikossa kohtaan alustus ja paina ok -näppäintä päästäksesi alla näkyvään tilaan. Paina oikea/vasen näppäintä valitaksesi kylla tai ei, jos haluat alustaa SD-muistikortin. Valitse kylla ja paina ok painiketta, jos haluat formatoida SD-muistikortin. paina MENU poistuaksesi valikosta. Kortti tyhjenee kokonaan, kun alustat kortin, kaikki tieto kortilta katoaa. 2.5 Kuvaresoluution valinta 10 Copyright ISOY

11 Paina ylös/alas painikkeita kunnes löydät kuvan koko valikon. Valitse oikea/vasen näppäimillä haluamasi kuvaresoluutio, 3 tai 5 megapikseliä. Kuittaa valinta painamalla ok. Poistu valikosta menu näppäimellä, jos et halua muuttaa asetusta. 2.6 Videoleikkeen resoluution valinta Paina ylös/alas painikkeita kunnes löydät valikon videon koko valikon ja valitse sieltä VGA tai QVGA(640x480 tai 320x240) Paina ok vahvistaaksesi valintasi tai paina menu poistuaksesi valikoista. 2.7 Päivämäärän ja kellonajan asettaminen 11 Copyright ISOY

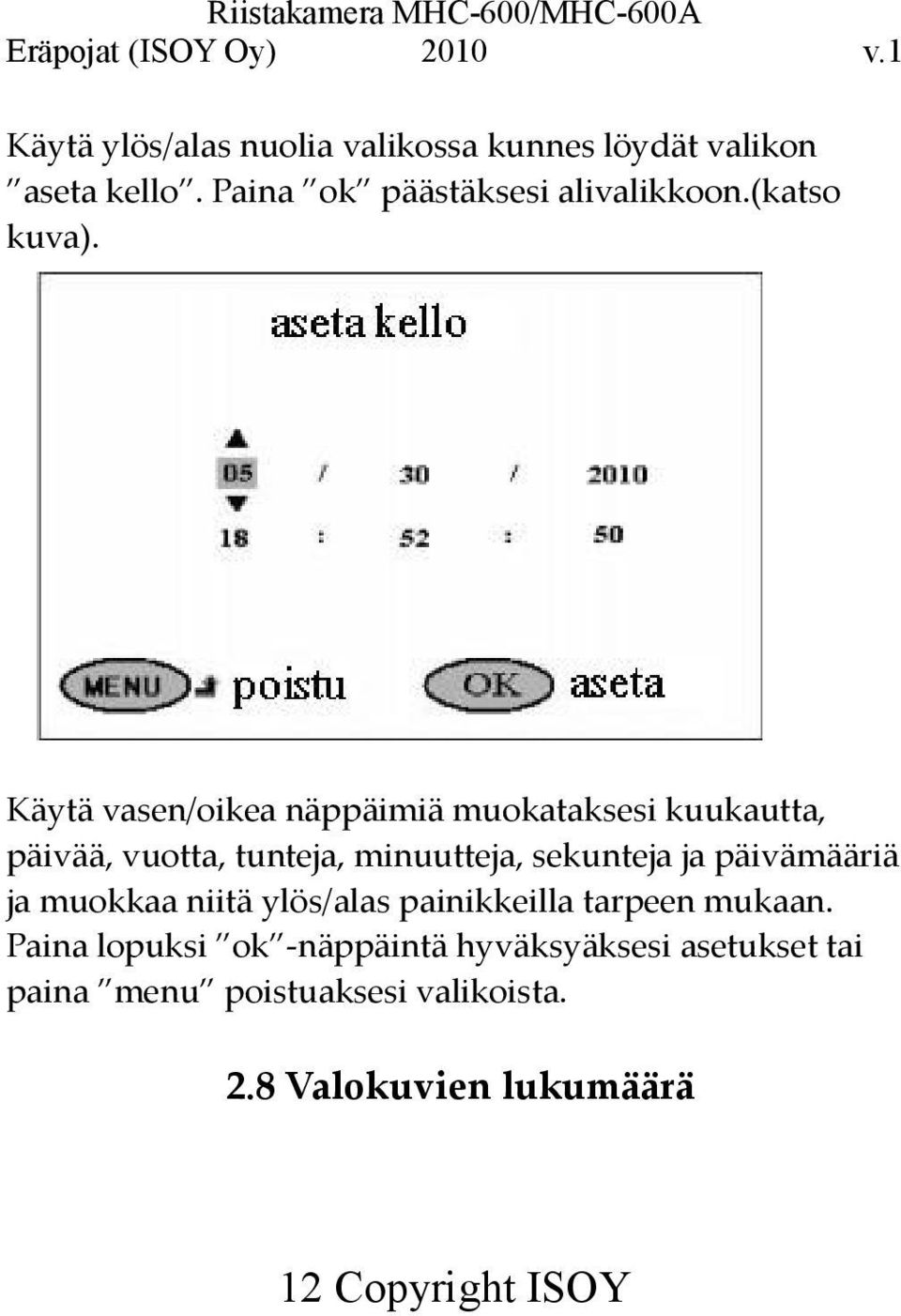

12 Käytä ylös/alas nuolia valikossa kunnes löydät valikon aseta kello. Paina ok päästäksesi alivalikkoon.(katso kuva). Käytä vasen/oikea näppäimiä muokataksesi kuukautta, päivää, vuotta, tunteja, minuutteja, sekunteja ja päivämääriä ja muokkaa niitä ylös/alas painikkeilla tarpeen mukaan. Paina lopuksi ok -näppäintä hyväksyäksesi asetukset tai paina menu poistuaksesi valikoista. 2.8 Valokuvien lukumäärä 12 Copyright ISOY

13 Valitse valikko kuvien lkm valitaksesi, montako kuvaa kamera ottaa jokaisesta liikehavainnosta. Voit valita 1-3 kuvaa per havainto. Paina ok, kun olet valinnut vasen/oikea näppäimellä kuvien määrän tai paina menu poistuaksesi valikoista. 2.9 Videoleikkeen tallenteen pituus Käytä ylös/alas nuolia kunnes tulet videon pituus valikkoon. Käytä oikea/vasen-nuolia valitaksesi videoleikkeen pituus, se voi olla 1s...60s. Paina ok näppäintä hyväksyäksesi valitsemasi videon pituus tai paina menu poistuaksesi valikoista Aikaviiveen asettaminen kuvaukseen Tämä asetus määrittää aikavälin, minkä aikaa kamera on poissa käytöstä liikehavainnon jälkeen. Tämä on hyvä asetus esimerkiksi ruokintapaikalle, missä sama eläin saattaa viettää useita minuutteja kerrallaan. Voit valita minkä tahansa ajan 1s...59s ja 1min...60min. Oletusasetus on yksi minuutti. Valitse haluamasi havainnointiviive ja hyväksy se painamalla ok -näppäintä tai paina menu - 13 Copyright ISOY

14 näppäintä poistuaksesi valikoista PIR-liiketunnistimen herkkyyden säätö Liiketunnistimella on kolme tasoa, matala, normaali ja korkea. Oletusasetus on normaali. Korkeaa havainnointiherkkyyttä voi käyttää tiloissa tai tilanteissa, jolloin ei ole suurta häiriötä/muutosta taustalämpötilassa. Jos olosuhteissa on paljon häiriötä/muutosta taustalämpötilassa, käytä matalampaa herkkyyttä. Liiketunnistimen tunnistusetäisyys lyhenee/pitenee riippuen, käytätkö matalaa tai korkeaa herkkyyttä. Korkea lämpötila lyhentää tunnistusetäisyyttä, 14 Copyright ISOY

15 käytä kuumassa säässä korkeaa herkkyyttä. Muuttaaksesi tätä asetusta etsi valikosta herkkyystaso -valikko ja muuta sitä vasen/oikea nuolilla. Hyväksy valintasi painamalla ok tai poistu valikoista painamalla menu Ajastimen asetus Voit valita ajastinkytkin valikosta, onko kamera päällä vain tietyn aikavälin vuorokaudessa. Valitse nuolinäppäimellä paalla ja vahvista se painamalla ok painiketta. Tämän jälkeen saat asettaa nuolinäppäimillä aloitus-ja lopetus ajankohdat, jonka välisen ajan kamera on aktiivisena valvontatilassa. Muuna aikana kamera ei ole 15 Copyright ISOY

16 päällä. Valitse ok vahvistaaksesi asetettu aika tai paina valikko poistuaksesi Järjestelmän salasana Jos salasana on asetettu, kameraa ei voi käyttää esikatselutilassa muut kuin salasanan tietävät. Käytä nuolinäppäimiä kunnes tulet aseta salasana valikkoon ja valitse joko päällä tai pois. Kun valitset paalla, asetat salasanan ja painat ok näppäintä. Poistu valikosta menu näppäimellä, jos et halua asettaa salasanaa. 16 Copyright ISOY

17 2.15 Kameran sarjanumeron asetus Kameran sarjanumero lisätään aikaleimaan, jos asetat kameralle sarjanumeron. Käytä nuolinäppäimiä ja etsi sarja n:o valikko, jossa voit vasen/oikea nuolilla valita paalla tai pois. Jos valitset paalla ja painat ok -näppäintä, niin voit asettaa sarjanumeron kuten kuvassa alla. Vahvista valitsemasi numerosarja painamalla ok tai poistu valikoista painamalla menu Aikasekvenssillä kuvaaminen Kun aikasekvenssikuvaus on valittu, kamera ottaa kuvia 17 Copyright ISOY

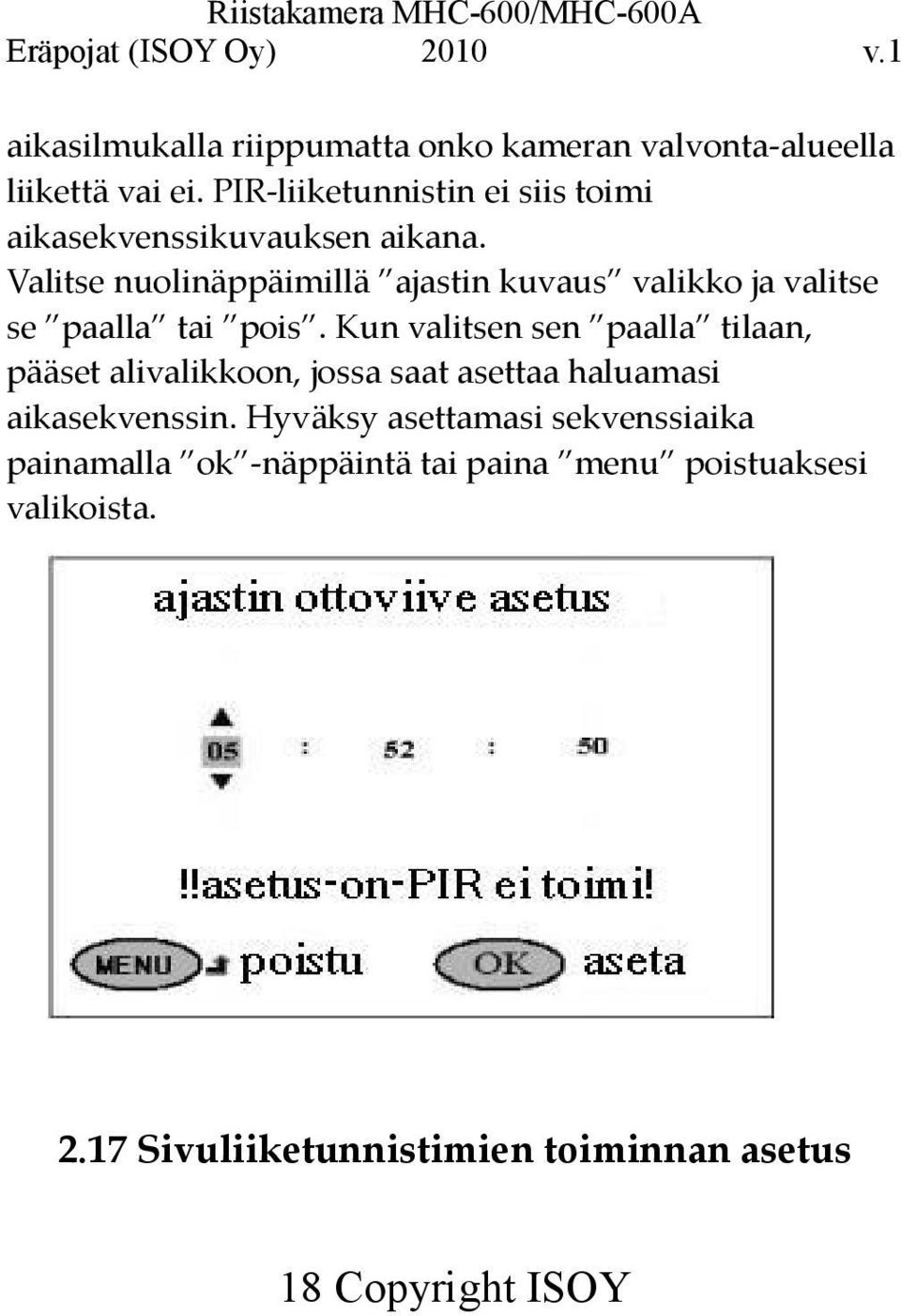

18 aikasilmukalla riippumatta onko kameran valvonta-alueella liikettä vai ei. PIR-liiketunnistin ei siis toimi aikasekvenssikuvauksen aikana. Valitse nuolinäppäimillä ajastin kuvaus valikko ja valitse se paalla tai pois. Kun valitsen sen paalla tilaan, pääset alivalikkoon, jossa saat asettaa haluamasi aikasekvenssin. Hyväksy asettamasi sekvenssiaika painamalla ok -näppäintä tai paina menu poistuaksesi valikoista Sivuliiketunnistimien toiminnan asetus 18 Copyright ISOY

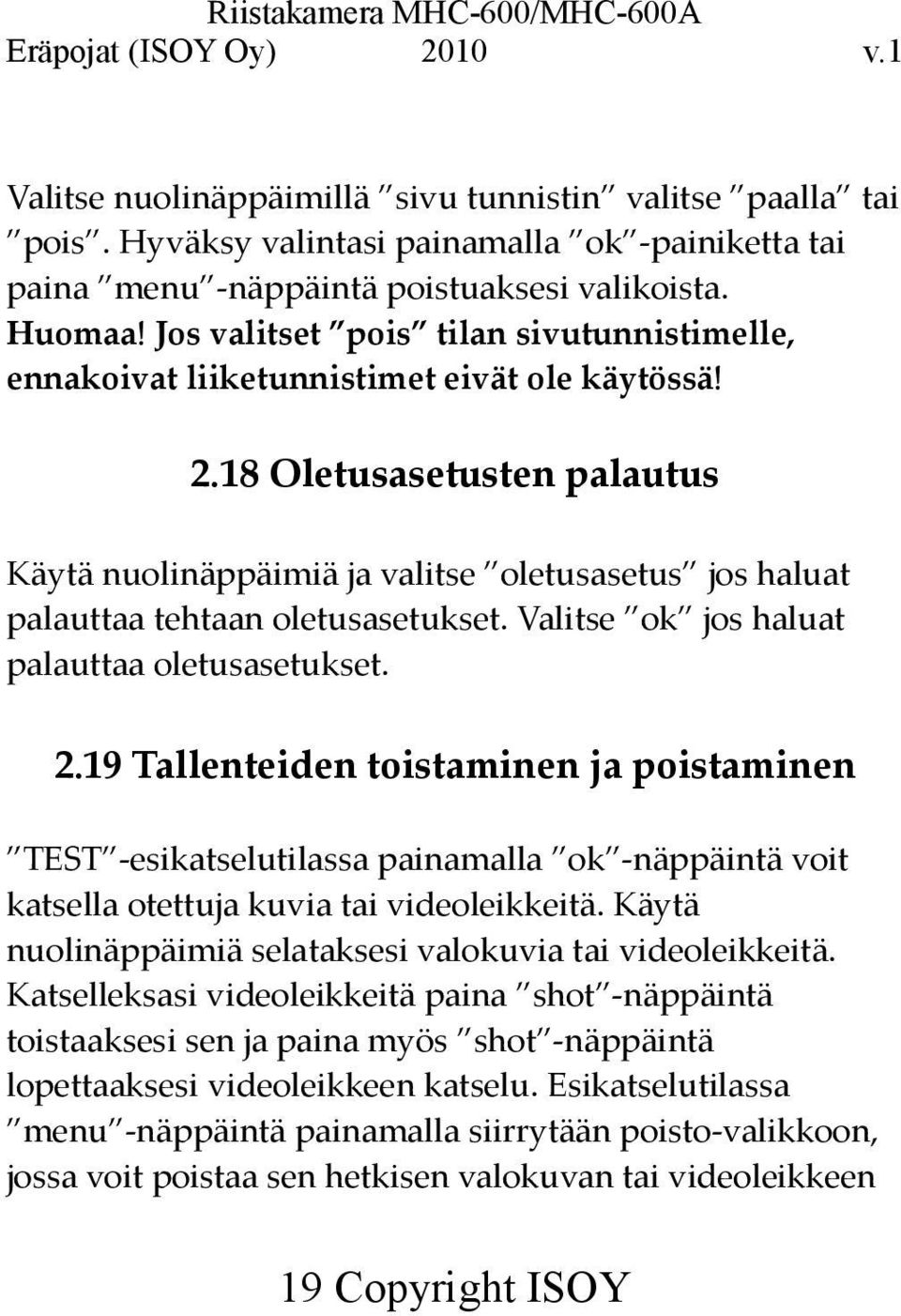

19 Valitse nuolinäppäimillä sivu tunnistin valitse paalla tai pois. Hyväksy valintasi painamalla ok -painiketta tai paina menu -näppäintä poistuaksesi valikoista. Huomaa! Jos valitset pois tilan sivutunnistimelle, ennakoivat liiketunnistimet eivät ole käytössä! 2.18 Oletusasetusten palautus Käytä nuolinäppäimiä ja valitse oletusasetus jos haluat palauttaa tehtaan oletusasetukset. Valitse ok jos haluat palauttaa oletusasetukset Tallenteiden toistaminen ja poistaminen TEST -esikatselutilassa painamalla ok -näppäintä voit katsella otettuja kuvia tai videoleikkeitä. Käytä nuolinäppäimiä selataksesi valokuvia tai videoleikkeitä. Katselleksasi videoleikkeitä paina shot -näppäintä toistaaksesi sen ja paina myös shot -näppäintä lopettaaksesi videoleikkeen katselu. Esikatselutilassa menu -näppäintä painamalla siirrytään poisto-valikkoon, jossa voit poistaa sen hetkisen valokuvan tai videoleikkeen 19 Copyright ISOY

20 tai voit poistaa kaikki tallenteet. Valitse ok ja sitten kylla poistaaksesi tiedoston tai valitse ei säilyttääksesi tallenteen Järjestelmän tallennustuki Kun SD-muistikortti on alle 1Gb, järjestelmä tukee FAT12 ja FAT16 tallennusta. Kun SD-muistikortti on suurempi kuin 2Gb, järjestelmä tukee FAT32 tallennusta. Kamera tukee SDmuistikortteja 8Gb saakka Tiedostomuoto Kamera käyttää SD-muistikorttia tallenteiden taltioimiseen kansioon \DCIM\100IMAGE. Kuvat ja videoleikkeet tallennetaan juoksevasti numeroiden alkaen yhdestä eteenpäin. Pääte.jpg on valokuvatiedostolle ja.avi on videotiedostolle. Huomaa, että televisioon kytkettynä AV-kaapelilla kameran ollessa valvontatilassa valvontaviive on pidempi kuin normaalisti! 20 Copyright ISOY

21 III. SD-muistikortin ajurin asentaminen Kamera käyttää USB2.0 liitäntää (nopea tiedonsiirto). Jos tietokoneesi ei tunnista SD-tallennusmediaa esim. Windows 98 järjestelmässä, talaa ja asenna sopiva ajuri koneellesi, joka tukee USB2.0 liitäntää. IV. Takuu Takuu on voimassa, kun ostajan sekä myyjän tiedot(eli ostokuitti) tai ostopäivämäärä täytetty ja laitteen sarjanumero kirjattu takuutodistukseen. ISOY Oy vastaa vain maahantuomiensa kameroiden takuuasioista, ei muualta hankittujen kameroiden takuista. Laitteella on kahden vuoden rajoitettu tehdastakuu ostopäivästä. Takuu kattaa laite-, toiminta- ja materiaalivirheet. Takuu ei kata mekaanisesta rasituksesta johtuvia vikoja ja rikkoutumisia kuten ihmisen tai eläimen aiheuttamat 21 Copyright ISOY

22 vauriot kameran kuoressa, sen osissa tai toiminnassa, kuten putoaminen, heittäminen, veden joutuminen laitteen sisään, liiallinen kuumuus, liiallinen kosteus, shokki iskut tai liiallinen kiihtyvyys. Tällaisista syistä aiheutuneet viat voidaan korjata maksua vastaan. Mikäli laite on avattu muun osapuolen kuin ISOY Oy:n tai heidän valtuuttamansa huoltoliikkeen toimesta, takuu raukeaa automaattisesti eikä ole siis voimassa, jos laitteeseen on kajottu. 22 Copyright ISOY

23 Liite I tekniset tiedot Tyyppi MHC-600 Kennon tyyppi 5(12 MHC-600A)megapikselin värillinen CMOS Kuvakoko max. 2560x1920(4000x3000 MHC-600A) Linssi F=3.1, näkökenttä 52 astetta, yöllä autom. IRfiltteri Sivuliiketu nnistin Sivutunnistimilla saadaan 100 asteen näkökenttä, kumpikin linssi kattaa 10 astetta. Keskitunnistimella näkökenttä 35 astetta. Sivutunnistimet voidaan ottaa pois päältä asetuksella. IR-salama max. Vaikutusalue 20m Näyttö 2,36 (48x35)mm, värillinen esikatselunäyttö kamerassa Muisti Ulkoinen 8Mb-8Gb SD-kortit, myös SDHC 23 Copyright ISOY

24 Resoluutio kuva 5Mpix=2560x1920, 12Mpix=4000x3000 Resoluutio video 640x480, 20kps, 320x240, 20kps Liiketunnis tin Tunnistusetäisyys 20m normaalitilassa Toiminta yö/päivä (yöllä kuvat mustavalkoisia IR-valon vuoksi) kuvien aikaleimaus valittavissa Ajastinkuv aus Aikasekvenssillä kuvaus asetuksen mukaan, jolloin liiketunnistin ei ole toiminnassa Toimintavii ve Max. 1sekunti Uudelleen liipaisuviiv e 1s-60min Kuvien otto 1-3 kappaletta kerralla, valittavissa Videoleikk 1-60s, valittavissa 24 Copyright ISOY

25 een otto Aikaikkuna aktiivisena oloon Valittavissa 24h sisällä vapaasti Virransyött ö 4 tai 8x AA-paristo tai erillinen 6V tasajännitelähde Stand byvirrankulut us <0.4mA, 4 paristolla 3kk, 8 paristolla 6kk Virrankulu tus 150mA (+500mA kun IR-ledipatteri päällä yöllä) Virransääst ö Kun näppäimiä ei käytetä 2min aikana, kamera sammuu automaattisesti Virtavahti Alhaisen jännitetason ilmaisin( )v Suojaus Salasanasuojaus, nelimerkkinen valittavissa Tunniste Kameralle voi antaa sarjanumeron(tulee näkyviin aikaleimaan) Liitännät AV, USB, SD-korttipaikka, jännitesyöttö 25 Copyright ISOY

26 Kiinnitys Hihna, naru Valmistaja n vakuutus CE-merkki Toimintaol osuhteet -25C..+70C, kosteus 5%..90% Liite II osaluettelo Digitaalinen kamera 1kpl TV-AV-kaapeli 1kpl USB-kaapeli 1kpl Kiinnityshihna 1kpl ohjekirja 1kpl takuukortti 1kpl 26 Copyright ISOY
