3 Ympäristöystävällistä valaistusta Philips panostaa kestävään kehitykseen kaikessa toiminnassaan. Yrityksen tavoitteet vuosille ovat seuraavat: Mahdollistamme tuotteidemme avulla hoidon yli 500 miljoonalle ihmiselle Tuotevalikoiman energiatehokkuuden parantaminen 50 %:lla Kerättävien ja kierrätettävien tuotteiden tuotemäärien sekä tuotteissa käytettävien kierrätysmateriaalien määrän kaksinkertaistaminen. Philips on lediteknogian edelläkävijä. Ledituotteemme valaisevat merkittäviä kohteita ympäri maailmaa, myös täällä Suomessa. Referenssimme todistavat, että energiatehokas valaistus luo turvallisuutta, viihtyvyyttä ja vähentää CO 2 -päästöjä merkittävästi. Kaupungit kuluttavat 70 % kokonaisenergiasta, ja niillä onkin keskeinen rooli vihreän jalanjäljen kasvattamisessa. Elohopeahöyrylamput ja monet muutkin energiatehottomat valonlähteet jäävät pian historiaan, joten nyt on aika päivittää valaistusratkaisuja niin sisällä kuin ulkonakin. Tehdäänkö ratkaisuista jo nyt tulevaisuuden kestäviä vai suoritetaanko vain minimaalinen päivitys? Tästä keskustellaan monien projektien yhteydessä. Tässä vihkosessa on esimerkkejä energiaa säästävistä, tehokkaista valaistusratkaisuista, joissa on käytetty uusinta teknologiaa. Valo turvaa liikkumista, elävöittää kaupunkikuvaa, luo viihtyvyyttä, lisää työtehokkuutta, edistää kaupantekoa ja antaa unohtumattomia elämyksiä.

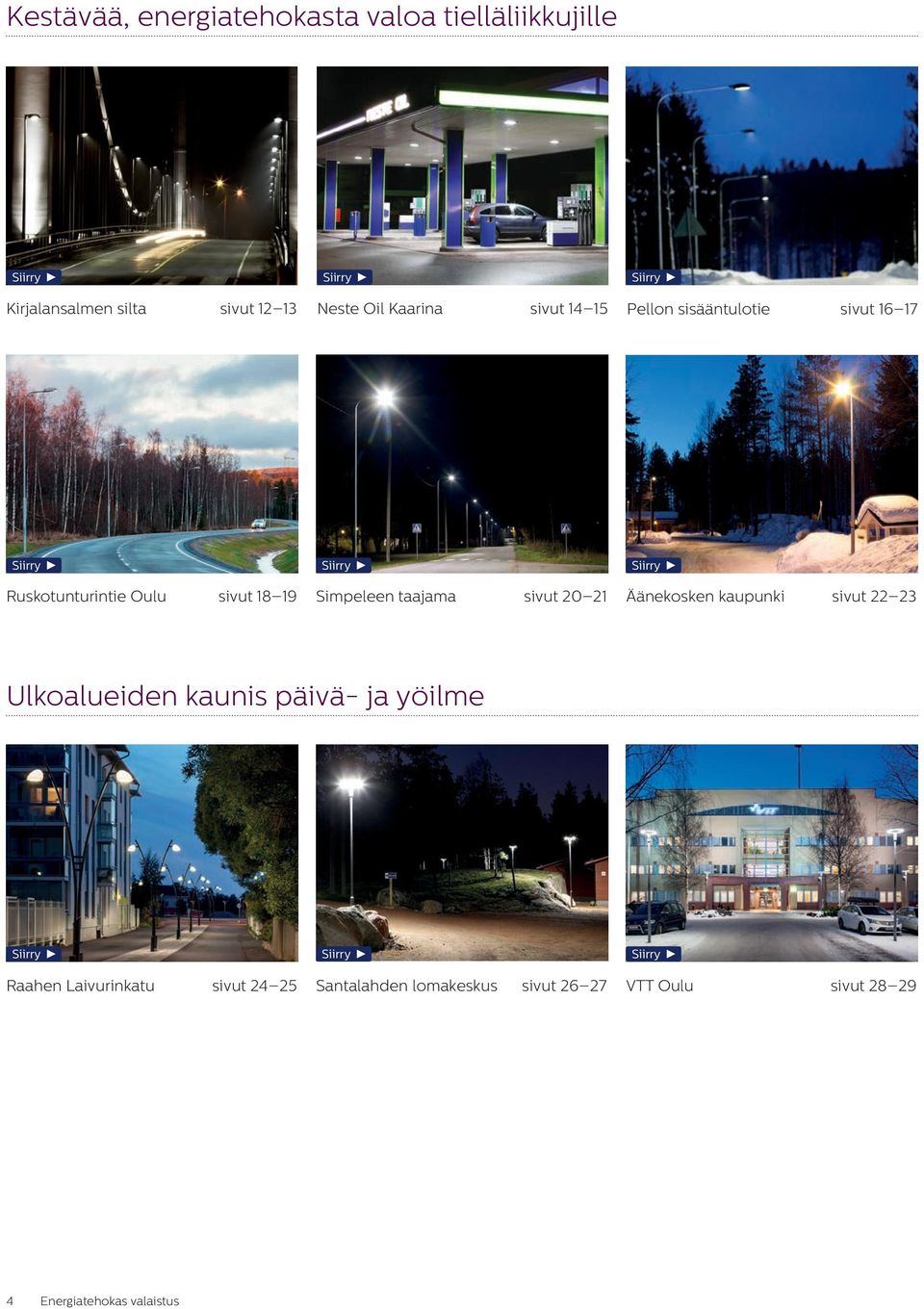

4 Kestävää, energiatehokasta valoa tielläliikkujille Siirry Siirry Siirry Kirjalansalmen silta sivut Neste Oil Kaarina sivut Pellon sisääntulotie sivut Siirry Siirry Siirry Ruskotunturintie Oulu sivut Simpeleen taajama sivut Äänekosken kaupunki sivut Ulkoalueiden kaunis päivä- ja yöilme Siirry Siirry Siirry Raahen Laivurinkatu sivut Santalahden lomakeskus sivut VTT Oulu sivut Energiatehokas valaistus

5 Näyttävää, elävöittävää korostusvalaistusta Siirry Siirry Siirry Finlandia-talo sivut Draken-hävittäjä sivut Jyväskylän Energia sivut Siirry Oulun tuomiokirkko sivut Tehokasta ja toiminnallista teollisuusvalaistusta Siirry Siirry Siirry ABB Drives, E-halli sivut GTC, E-rakennus sivut VR, Oulun huoltohalli sivut Energiatehokas valaistus 5

6 Tunnelmaa ja elämyksiä Siirry Siirry Siirry Hotel Atlas sivut Kouvolan teatteri sivut Oulun taidemuseo sivut Siirry Siirry Peurungan kylpylä sivut Urheilupuiston uimahalli sivut Energiatehokasta ja modernia pysäköintihallien valaistusta Siirry Siirry P-Hämppi sivut Finavia P5 sivut Energiatehokas valaistus

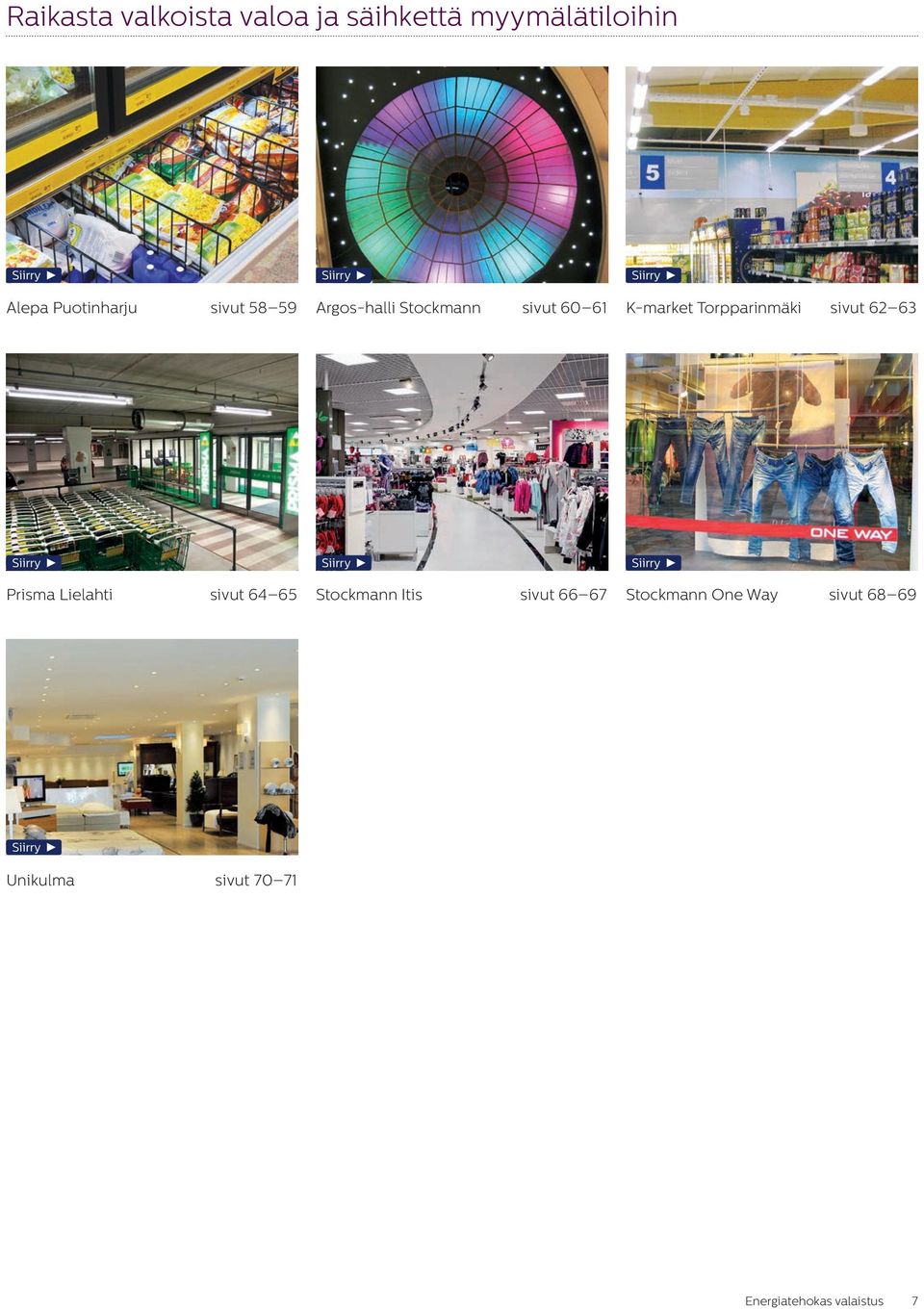

7 Raikasta valkoista valoa ja säihkettä myymälätiloihin Siirry Siirry Siirry Alepa Puotinharju sivut Argos-halli Stockmann sivut K-market Torpparinmäki sivut Siirry Siirry Siirry Prisma Lielahti sivut Stockmann Itis sivut Stockmann One Way sivut Siirry Unikulma sivut Energiatehokas valaistus 7

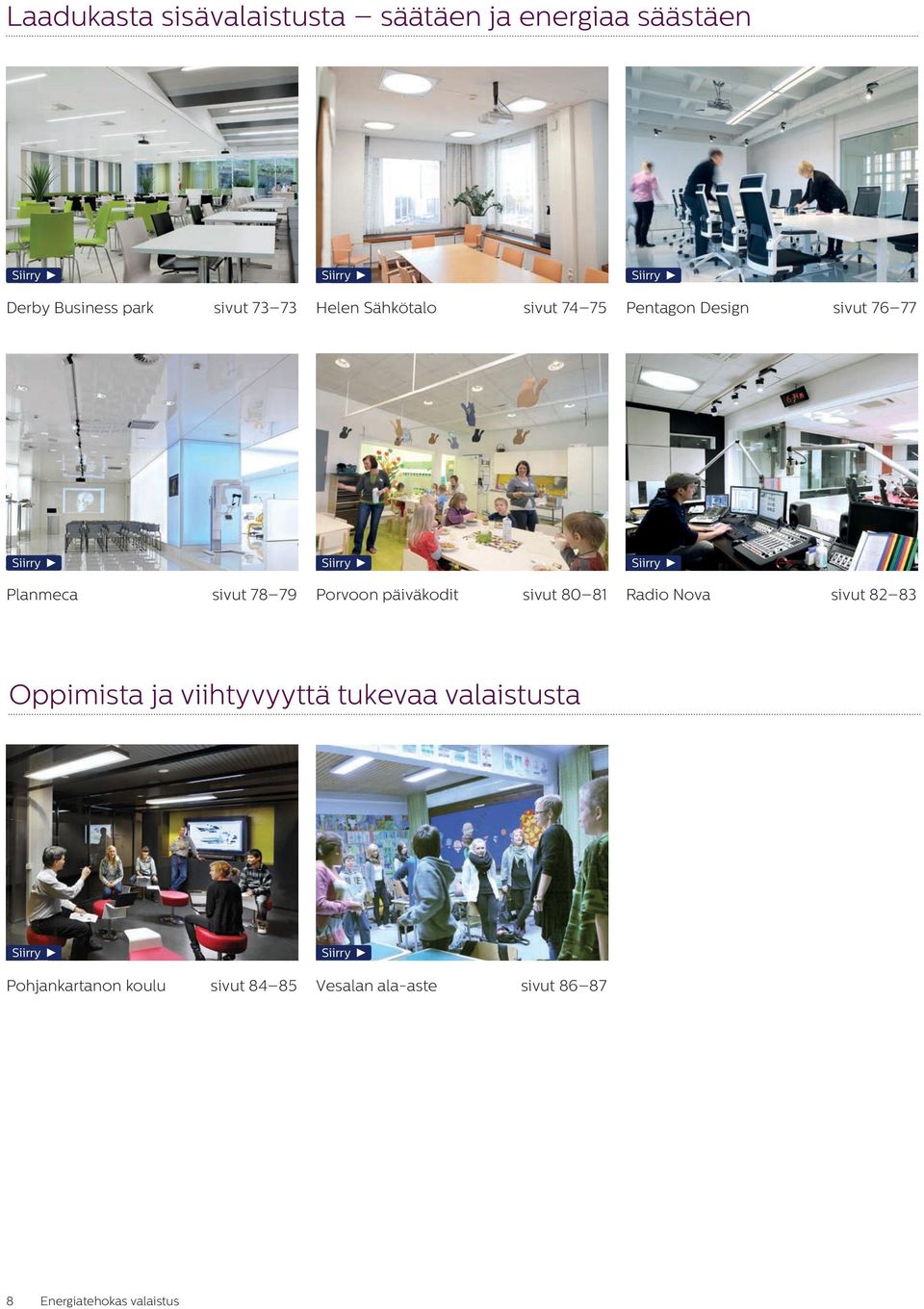

8 Laadukasta sisävalaistusta säätäen ja energiaa säästäen Siirry Siirry Siirry Derby Business park sivut Helen Sähkötalo sivut Pentagon Design sivut Siirry Siirry Siirry Planmeca sivut Porvoon päiväkodit sivut Radio Nova sivut Oppimista ja viihtyvyyttä tukevaa valaistusta Siirry Pohjankartanon koulu sivut Siirry Vesalan ala-aste sivut Energiatehokas valaistus

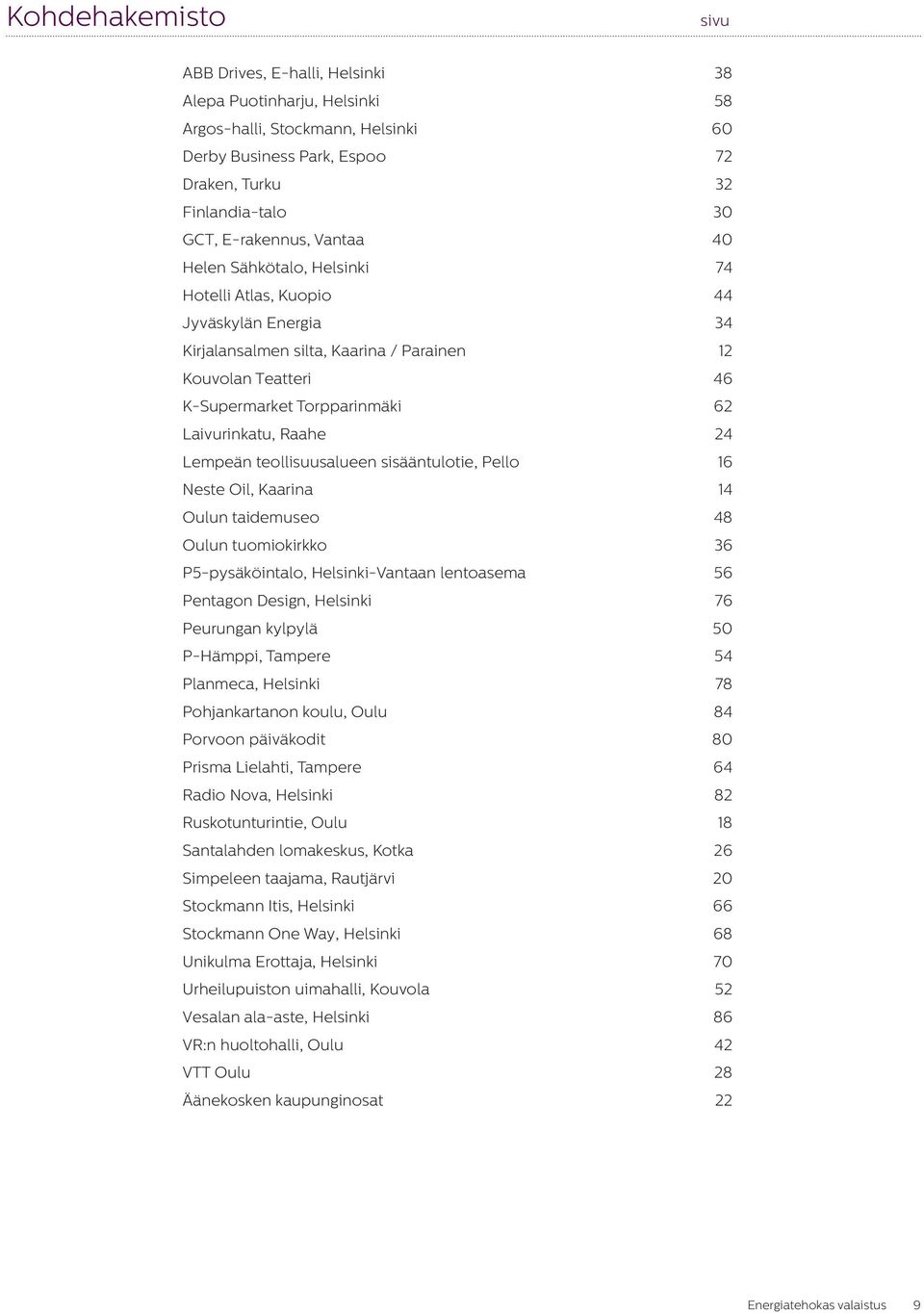

9 Kohdehakemisto sivu ABB Drives, E-halli, Helsinki 38 Alepa Puotinharju, Helsinki 58 Argos-halli, Stockmann, Helsinki 60 Derby Business Park, Espoo 72 Draken, Turku 32 Finlandia-talo 30 GCT, E-rakennus, Vantaa 40 Helen Sähkötalo, Helsinki 74 Hotelli Atlas, Kuopio 44 Jyväskylän Energia 34 Kirjalansalmen silta, Kaarina / Parainen 12 Kouvolan Teatteri 46 K-Supermarket Torpparinmäki 62 Laivurinkatu, Raahe 24 Lempeän teollisuusalueen sisääntulotie, Pello 16 Neste Oil, Kaarina 14 Oulun taidemuseo 48 Oulun tuomiokirkko 36 P5-pysäköintalo, Helsinki-Vantaan lentoasema 56 Pentagon Design, Helsinki 76 Peurungan kylpylä 50 P-Hämppi, Tampere 54 Planmeca, Helsinki 78 Pohjankartanon koulu, Oulu 84 Porvoon päiväkodit 80 Prisma Lielahti, Tampere 64 Radio Nova, Helsinki 82 Ruskotunturintie, Oulu 18 Santalahden lomakeskus, Kotka 26 Simpeleen taajama, Rautjärvi 20 Stockmann Itis, Helsinki 66 Stockmann One Way, Helsinki 68 Unikulma Erottaja, Helsinki 70 Urheilupuiston uimahalli, Kouvola 52 Vesalan ala-aste, Helsinki 86 VR:n huoltohalli, Oulu 42 VTT Oulu 28 Äänekosken kaupunginosat 22 Energiatehokas valaistus 9

10 Kohteissa käytetyt tuotteet Affinium LED Freezer AmphiLux Beamer LED Celino LED CitySoul LED Sivu 58 Sivu 50 Sivu 14 Sivu 76 Sivu 12, 16, 32 CitySwan LED ClearWay ColorBurst ColorGraze Powercore ColorReach Powercore Sivu 24 Sivu 28 Sivu 50 Sivu 54, 78 Sivu 30, 46, 60 CoreView panel DayZone LED Decoflood 2 LED BVP626 Decoflood 2 LED BVP636 ew Blast Powercore Sivu 66 Sivu 74, 82 Sivu 36 Sivu 36 Sivu 28,32 ew Graze Powercore ew Profile Powercore GentleSpace GreenSpace Iridium 2 LED Sivu 12, 32, 54 Sivu 46 Sivu 38, 42 Sivu 66 Sivu 20 LEDline 2 LumiStone Lux Space MASTER LEDbulb 8W MASTER LEDspot AR Sivu 14 Sivu 76 Sivu 46, 78, 80 Sivu 30 Sivu Energiatehokas valaistus

11 Maxos LED Mini 300 LED Mini Iridium LED OccuSwitch DALI OccuSwitch SchoolVision Sivu 62 Sivu 14 Sivu 22 Sivu 74 Sivu 86 Pacific LED PowerBalance Savio TBS760 Savio Selenium LED Sivu 42, 52, 56, 64 Sivu 40 Sivu 48 Sivu 84 Sivu 18 SmartForm LED SmartForm SchoolVision SmartForm TBS462 4xTL5 SmartForm StreetSaver Sivu 72 Sivu 86 Sivu 74 Sivu 72 Sivu 26, 28, 80 StyliD BBG520 StyliD BBG521 StyliD, kiskoasennus Twinny TL5 Sivu 44 Sivu 44 Sivu 66, 78, 82 Sivu 30 Sivu xx Energiatehokas valaistus 11

12 Kohteessa käytetyt valaisimet: CitySoul LED ew Graze Powercore 12 Energiatehokas valaistus

13 Philipsin led-teknologiaa Suomen pitkäjänteisim - mällä riippusillalla Fakta Tilaaja Varsinais-Suomen ELY-keskus Kohde Kirjalansalmen silta Kaarinan ja Paraisten rajalla Varsinais- Suomessa Valaisimet CitySoul LED -valaisimet ja ew Graze Powercore -ledivalonheittimet Valaistussuunnittelu Juha Nurminen, Sähkösuunto Oy Valaistusratkaisu Sillan ajorata valaistiin Philipsin CitySoul LED -valaisimin. Sillan vaijereiden valaistus toteutettiin ew Graze Powercore -ledivalonheittimin. Tietoa kohteesta Kirjalansalmi on Suomen pitkäjänteisin riippusilta. Valaistus uusittiin liikenteen aiheuttamaa resonanssia, huojuntaa ja vaihtelevia sääoloja kestäväksi. Taustaa Kaarinan ja Paraisten rajalla sijaitseva Kirjalansalmen silta kävi hiljattain läpi vaativan valaistuksen saneerausurakan. Saaristomeren tunnetun paikallismaamerkin, Kirjalansalmen teräsriippusillan, valaistus oli kärsinyt pitkään raskaan, voimakkaan liikenteen aiheuttamasta resonanssista ja huojunnasta. Projektin valaistussuunnittelijan, Juha Nurmisen, mukaan suurin haaste oli löytää tärinäkestoinen ratkaisu, joka soveltuisi nimenomaan ajoradan valaistukseen. Melko pian katseet kääntyivät ledvaihtoehtojen suuntaan. Markkinoilla on paljon led-vaihtoehtoja, jotka soveltuvat korostusvalaisuun. Sen sijaan vähemmän esimerkkejä löytyy ajoradan valaistukseen käytettävistä ledeistä. Usein raa atkin sääolosuhteet ja lämpötilojen nopeat vaihtelut, sillan parhaimmillaan noin 40 senttimetrin huojunta sekä lähes alituinen resonanssi ovat jopa korkealuokkaiselle valaistukselle aika vaikea yhdistelmä, Juha Nurminen Sähkösuunto Oy:stä kuvailee projektin alkuvaiheen ajatuksia. Philipsin CitySoul sietää tärinän Sähkösuunnittelija Nurminen löysi ratkaisuksi Philipsin CitySoul-valaistuksen, jonka komponenttien tärinäkestoisuus pystyttiin todistamaan rasituskokeiden vakuuttavien tulosten avulla. Laskennalla tarkistettiin valaistusratkaisun vaatimusten täyttyminen, kuten kiusahäikäisyn alittuminen. Ilahduttavaa oli, että vaikutelma häikäisystä oli pienempi kuin mitä ohjelman tulokset osoittivat, Nurminen kertoo. Tilaajan edustaja, Varsinais-Suomen ELY-keskuksen sähkövastaava Markku Ijäs, kuvailee omalta osaltaan siltahankkeen kriittisiä kohtia: Olennaisinta oli löytää jatkuvaa tärinää kestävä valaistusratkaisu, joka takaa sillalla liikkumisen turvallisuuden. Sillalla kulkee paljon raskasta liikennettä, jopa toistasataa rekkaa päivittäin. Valaistuksen voimakkuus kaksinkertaistui ELY-keskuksen Ijäksen mukaan valintaan myötävaikutti myös valaistuksen onnistunut ulkonäkö päiväsaikaan. Hänen mukaansa ratkaisu luo tyylikkään kokonaisuuden Varsinais-Suomen kauneimpiin lukeutuvalle riippusillalle. Ajoradan valaistuksen voimakkuus myös kaksinkertaistui aiempaan verrattuna. Teho on nyt vastaava kuin maantieosuudella ennen siltaa, Ijäs sanoo. Erityisen vikaantumisherkkiä olivat siltakannessa kiinni olevat vaijereiden korostusvalonheittimien lamput. Tilanne, jossa kaikki valonheittimet olisivat sammuneet yhtä aikaa, oli kuitenkin harvinainen. Ensisijaisesti haimme vaivatonta ja harvasyklistä huoltoa. Philipsin valikoimista löytyivät ew Graze Powercore -ledivalonheittimet. Niiden kapea valokeila pystyy valaisemaan vaijerit kokonaisuudessaan, Nurminen kiittelee. Energiatehokas valaistus 13

14 Kohteessa käytetyt valaisimet: Mini 300 LED LEDline 2 14 Energiatehokas valaistus

15 Tankkausta energiaa säästävien ledien valossa Fakta Tilaaja Ketola Oy Kaarina Kohde Neste Oil Kaarina Valaisimet 12 kpl Mini 300 LED, 8 kpl LEDline 2 Valaistussuunnittelu Sähkösuunto Oy, Juha Nurminen Valaistusratkaisu Mini300 LED -katosvalaisimet, joissa on liiketunnistin Tietoa kohteesta Liikenneasema, katoksen alla 3 mittarisaareketta Taustaa Hyvä valaistus helpottaa asiointia ja lisää turvallisuuden tunnetta myös liikenneasemilla tankatessa. Mutta miten saisi samalla energiankulutuksen ja käyttökustannukset kuriin? Turun moottoritien kupeessa Kaarinassa sijaitsevan Neste Oil -aseman katoksen ja katoskäytävän valaistus uusittiin äskettäin entistä energiatehokkaammaksi tinkimättä tankkauksessa tarvittavasta valotehosta. Käytännössä kaikkien kolmen mittarisaarekkeen valaistuksen taso alentuu automaattisesti 70 % pimeään aikaan, kun mittarikentällä ei ole yhtään asia kasta. Asiakkaan ajaessa tankkaamaan kyseinen mittarisaarekkeen kohta muuttuu muita kirkkaammaksi. Valaisimiin integroitu liikkeentunnistus Valaistussuunnittelija Juha Nurminen Sähkösuunto Oy:stä valitsi mittarikentän katoksiin Philipsin katosvalaistukseen suunnitellut Mini 300 LED -valaisimet. Valaisimiin integroitu liikkeentunnistusjärjestelmä mahdollistaa himmennyksen silloin, kun valaistuksessa ei tarvita täyttä tehoa. Käytävävalaistusta varten Kaarinan Neste Oil -asemalle asennettiin myös alaspäin suunnattuja LEDline 2 -valaisimia. Koska kyseessä oli pilottiprojekti, alan asiantuntija joutui tavallista tarkemmin pohtimaan peruskysymyksiä. Kuinka uusi valaistus toimii pienemmällä valovirralla? Saadaanko suunnitellulla ratkaisulla mittarikentälle riittävästi valoa? Helppo asentaa ja käyttää Näin Ranskassa Philipsin tuotteilla tehdyn katosvalaistuksen, jonka toteuttamista halusin kokeilla Suomessa, Nurminen kertoo. Integroidut osat ja pitkäikäinen led-tekniikka tekevät kokonaisuudesta helpon asentaa ja käyttää. Jokaisen Mini 300 LED -valaisimen patentoitu nano-optiikka tekee valaistuksesta hyvin tasaisen. Lisäksi Philips on luotettava toimittaja ja vastaa huutoon, mikäli uusi tekniikka aiheuttaisi ongelmia. Kustannukset takaisin 4 5 vuodessa Valaistus vaikuttaa vahvasti liiketoimintaamme, joten liikenneaseman perusteellisen remontin yhteydessä uusimme valaistuksen myös sisätiloissa. Katosvalaistuksen halusimme sekä säästävän energiaa että viestivän vihreää toimintatapaamme, sanoo Neste Oil Kaarinan hallituksen puheenjohtaja Pertti Ketola. Vanhaan verrattuna uusi katosvalaistus puolittaa mittarikentän sähkökulutuksen. Jos videosensori ei havaitse katoksessa liikettä, katoksen valaistuksen teho on vain noin 500 W. Ketola myöntää katosvalaistusremontin kirpaisseen kertainvestointina. Kertyvät kustannussäästöt tuovat kuitenkin rahan takaisin jo 4 5 vuodessa. Energiatehokas valaistus 15

16 Kohteessa käytetty valaisin: CitySoul LED 16 Energiatehokas valaistus

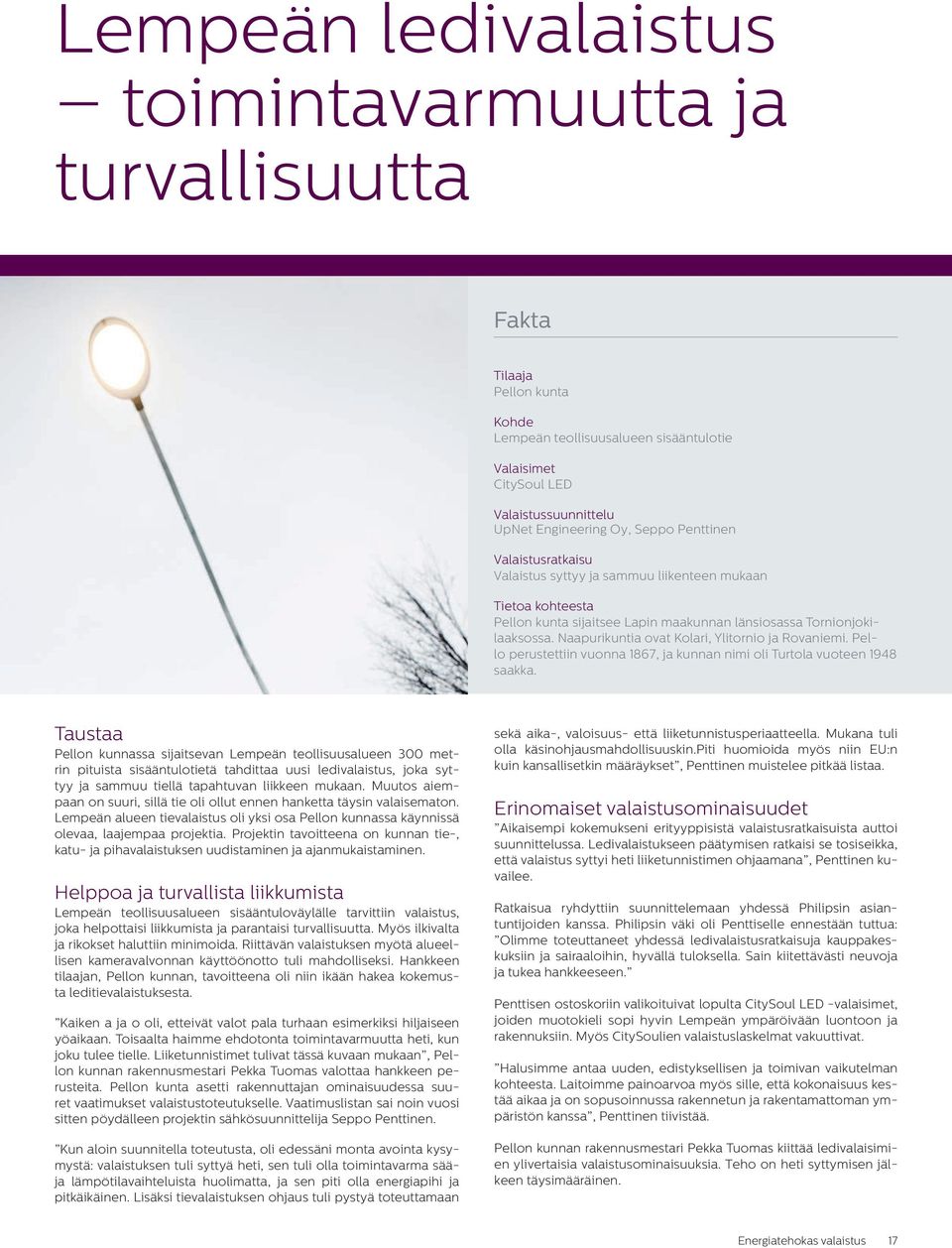

17 Lempeän ledivalaistus toimintavarmuutta ja turvallisuutta Fakta Tilaaja Pellon kunta Kohde Lempeän teollisuusalueen sisääntulotie Valaisimet CitySoul LED Valaistussuunnittelu UpNet Engineering Oy, Seppo Penttinen Valaistusratkaisu Valaistus syttyy ja sammuu liikenteen mukaan Tietoa kohteesta Pellon kunta sijaitsee Lapin maakunnan länsiosassa Tornionjokilaaksossa. Naapurikuntia ovat Kolari, Ylitornio ja Rovaniemi. Pello perustettiin vuonna 1867, ja kunnan nimi oli Turtola vuoteen 1948 saakka. Taustaa Pellon kunnassa sijaitsevan Lempeän teollisuusalueen 300 metrin pituista sisääntulotietä tahdittaa uusi ledivalaistus, joka syttyy ja sammuu tiellä tapahtuvan liikkeen mukaan. Muutos aiempaan on suuri, sillä tie oli ollut ennen hanketta täysin valaisematon. Lempeän alueen tievalaistus oli yksi osa Pellon kunnassa käynnissä olevaa, laajempaa projektia. Projektin tavoitteena on kunnan tie-, katu- ja pihavalaistuksen uudistaminen ja ajanmukaistaminen. Helppoa ja turvallista liikkumista Lempeän teollisuusalueen sisääntuloväylälle tarvittiin valaistus, joka helpottaisi liikkumista ja parantaisi turvallisuutta. Myös ilkivalta ja rikokset haluttiin minimoida. Riittävän valaistuksen myötä alueellisen kameravalvonnan käyttöönotto tuli mahdolliseksi. Hankkeen tilaajan, Pellon kunnan, tavoitteena oli niin ikään hakea kokemusta leditievalaistuksesta. Kaiken a ja o oli, etteivät valot pala turhaan esimerkiksi hiljaiseen yöaikaan. Toisaalta haimme ehdotonta toimintavarmuutta heti, kun joku tulee tielle. Liiketunnistimet tulivat tässä kuvaan mukaan, Pellon kunnan rakennusmestari Pekka Tuomas valottaa hankkeen perusteita. Pellon kunta asetti rakennuttajan ominaisuudessa suuret vaatimukset valaistustoteutukselle. Vaatimuslistan sai noin vuosi sitten pöydälleen projektin sähkösuunnittelija Seppo Penttinen. Kun aloin suunnitella toteutusta, oli edessäni monta avointa kysymystä: valaistuksen tuli syttyä heti, sen tuli olla toimintavarma sääja lämpötilavaihteluista huolimatta, ja sen piti olla energiapihi ja pitkäikäinen. Lisäksi tievalaistuksen ohjaus tuli pystyä toteuttamaan sekä aika-, valoisuus- että liiketunnistusperiaatteella. Mukana tuli olla käsinohjausmahdollisuuskin.piti huomioida myös niin EU:n kuin kansallisetkin määräykset, Penttinen muistelee pitkää listaa. Erinomaiset valaistusominaisuudet Aikaisempi kokemukseni erityyppisistä valaistusratkaisuista auttoi suunnittelussa. Ledivalaistukseen päätymisen ratkaisi se tosiseikka, että valaistus syttyi heti liiketunnistimen ohjaamana, Penttinen kuvailee. Ratkaisua ryhdyttiin suunnittelemaan yhdessä Philipsin asiantuntijoiden kanssa. Philipsin väki oli Penttiselle ennestään tuttua: Olimme toteuttaneet yhdessä ledivalaistusratkaisuja kauppakeskuksiin ja sairaaloihin, hyvällä tuloksella. Sain kiitettävästi neuvoja ja tukea hankkeeseen. Penttisen ostoskoriin valikoituivat lopulta CitySoul LED -valaisimet, joiden muotokieli sopi hyvin Lempeän ympäröivään luontoon ja rakennuksiin. Myös CitySoulien valaistuslaskelmat vakuuttivat. Halusimme antaa uuden, edistyksellisen ja toimivan vaikutelman kohteesta. Laitoimme painoarvoa myös sille, että kokonaisuus kestää aikaa ja on sopusoinnussa rakennetun ja rakentamattoman ympäristön kanssa, Penttinen tiivistää. Pellon kunnan rakennusmestari Pekka Tuomas kiittää ledivalaisimien ylivertaisia valaistusominaisuuksia. Teho on heti syttymisen jälkeen täysimääräinen. Energiatehokas valaistus 17
