Käsikirja.

Transkriptio

1 Käsikirja

2 Versio: R02 (EU) Tavaramerkit Bluetooth-tavaramerkin ja logot omistaa Bluetooth SIG, Inc. Kaikki tuotemerkit ja nimet ovat yritystensä tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Huomautus Tämän käsikirjan tietoja voidaan muuttaa ilman erillistä ilmoitusta.

3 Sisällysluettelo 1 Aloitusopas Laitteen osien esittely... 1 Etu- ja sivupanelin osat... 1 Takakannen osat... 2 Laitteen päällä sijaitsevat osat... 3 Laitteen pohjassa sijaitsevat osat Laitteen käynnistäminen Laitteen käyttö ajoneuvossa... 6 Ikkunakiinnitys... 6 Autolaturin liitäntä Peruskäyttö... 7 Laite päällä/pois päältä... 7 Laitteen käyttö... 7 Päänäkymä... 8 SD-/MMC kortin käyttö Yhteystiedot Aloittaminen ja lopettaminen Yhteystietojen käyttö Yhteenvetoruudun käyttäminen Osoitteeseen navigointi Soittaminen yhteystietonumeroon Yhteystietojen hallinta Yhteystiedon lisääminen Yhteystiedon muokkaaminen Yhteystiedon poistaminen MP MP3-soitinohjelman aloittaminen ja lopettaminen MP3-tiedostojen valmistelu MP3-tiedostojen toistaminen MP3-ohjauspainikkeet Soittolistojen käyttö i

4 Soittolistan luominen Soittolistan avaaminen Taajuuskorjain Valokuvat Kuvaohjelman aloittaminen ja lopettaminen Kuvien valmistelu Kuvien katselu pikkukuvanäkymässä Kuvien katselu koko näytöllä Näytössä näkyvät ohjauspainikkeet Diaesityksen katseleminen Kuvien siirto Asetukset Asetusohjelman aloitus ja lopetus Taustavalo Äänenvoimakkuus Näyttö Teho Pvm ja klonaika Vaihda Kieltä Bluetooth Dialer-ohjelma Mikä on Dialer Yhdistäminen matkapuhelimeen Soittaminen Näppäimistö Yhteystiedot Puhelutiedot Uudelleenvalinta Toiminnot puhelun aikana Puheluun vastaaminen Muut kuvakkeet Yhteydet Pair Mode Bluetooth Manager Poistu Bluetooth Manager Mikä on Bluetooth Manager Bluetooth Manager-ohjelman aloitus ja lopetus Bluetooth-Radion avaaminen ja sulkeminen ii

5 7.4 Laitteiden haku Tiedostojen siirto Omat pikakuvakkette Aktiivisten yhteyksien tarkastelu Bluetooth-asetusten muuttaminen Mio Transfer Mio Transfer asennus Mio Transfer käynnistys ja sovelluksesta poistuminen MP3-tiedostojen kopiointi laitteelle MP3-tiedostojen hallinta Yhteystietojen kopiointi laitteellesi Vianmääritys ja Kunnossapito Järjestelmän uudelleenkäynnistys Vianetsintä Virtaongelmat Virtaongelmat Näyttöongelmat Kytkentäongelmia GPS-ongelmat Laitteen ylläpito Tietoja säännöksistä Säännöslausunnot Class B Regulations Eurooppalainen huomautus Turvatoimenpiteet Tietoa latauksesta Tietoja laturista Tietoja akusta iii

6

7 Varotoimet ja huomautukset Älä käytä tuotetta ajaessasi oman turvallisuutesi kannalta. Noudata varovaisuutta kun käytät tätä tuotetta. Tuote on tarkoitettu käytettäväksi vain navigointiapuna. Se ei ole tarkoitettu suunnan, etäisyyden, sijainnin tai topografian tarkkaan mittaukseen. Laskettu reitti on tarkoitettu vain viitteeksi. Käyttäjän velvollisuus on noudattaa liikennemerkkejä ja -sääntöjä tiellä liikkuessa. Kun poistut autosta, älä jätä laitetta kojetaululle suoraan auringonpaisteeseen. Akun ylikuumeneminen saattaa aiheuttaa toimintahäiriöitä ja/tai vaaraa. Yhdysvaltain hallitus ylläpitää GPS-järjestelmää ja on yksin vastuussa järjestelmän suorituksesta. GPS-järjestelmään tehtävät muutokset voivat vaikuttaa kaikkien GPS-laitteiden tarkkuuteen. GPS-satelliittisignaalit eivät läpäise kiinteitä materiaaleja (lasia lukuun ottamatta). GPS-paikannus ei toimi tunneleissa tai rakennuksien sisällä. GPS-sijainnin määritystä varten vaaditaan vähintään neljä GPS-satelliittisignaalia. Eri olosuhteet kuten huono sää ja yläpuoliset esteet (esim. puut ja korkeat rakennukset) voivat vaikuttaa signaalin vastaanottoon. Langattomat laitteet saattavat häiritä satelliittisignaalien vastaanottoa ja aiheuttaa epästabiilin signaalin. v

8 Autoteline tarvitaan kun laitetta käytetään autossa. On suositeltavaa, että asetat laitteen sopivaan paikkaan ja vältät kuvassa näkyviä kohtia. Älä kiinnitä paikkaan, jossa laite rajoittaa kuljettajan näkökenttää. Älä aseta kojelaudalle ilman kiinnitystä. Älä kiinnitä turvatyynypaneelien eteen. Älä kiinnitä turvatyynyn laukaisualueen eteen. vi

9 1 Aloitusopas 1.1 Laitteen osien esittely HUOMAUTUS: Laitteen väri saattaa vaihdella mallista riippuen. Etu- ja sivupanelin osat V iite Osa Kuvaus Latauksen merkkivalo Bluetoothmerkkivalo Keltainen valo palaa, kun akku latautuu. Kun akku on täynnä, merkkivalon väri muuttuu vihreäksi. Välkkyy sinisenä, kun Bluetooth-yhteys on päällä. Näytön Näyttää laitteen toiminnot. Voit antaa valikkokomentoja koskettaminen tai lähettää tietoja koskettamalla näyttöä sormenpäälläsi. Virtakytkin Käynnistää ja sulkee laitteen. 1

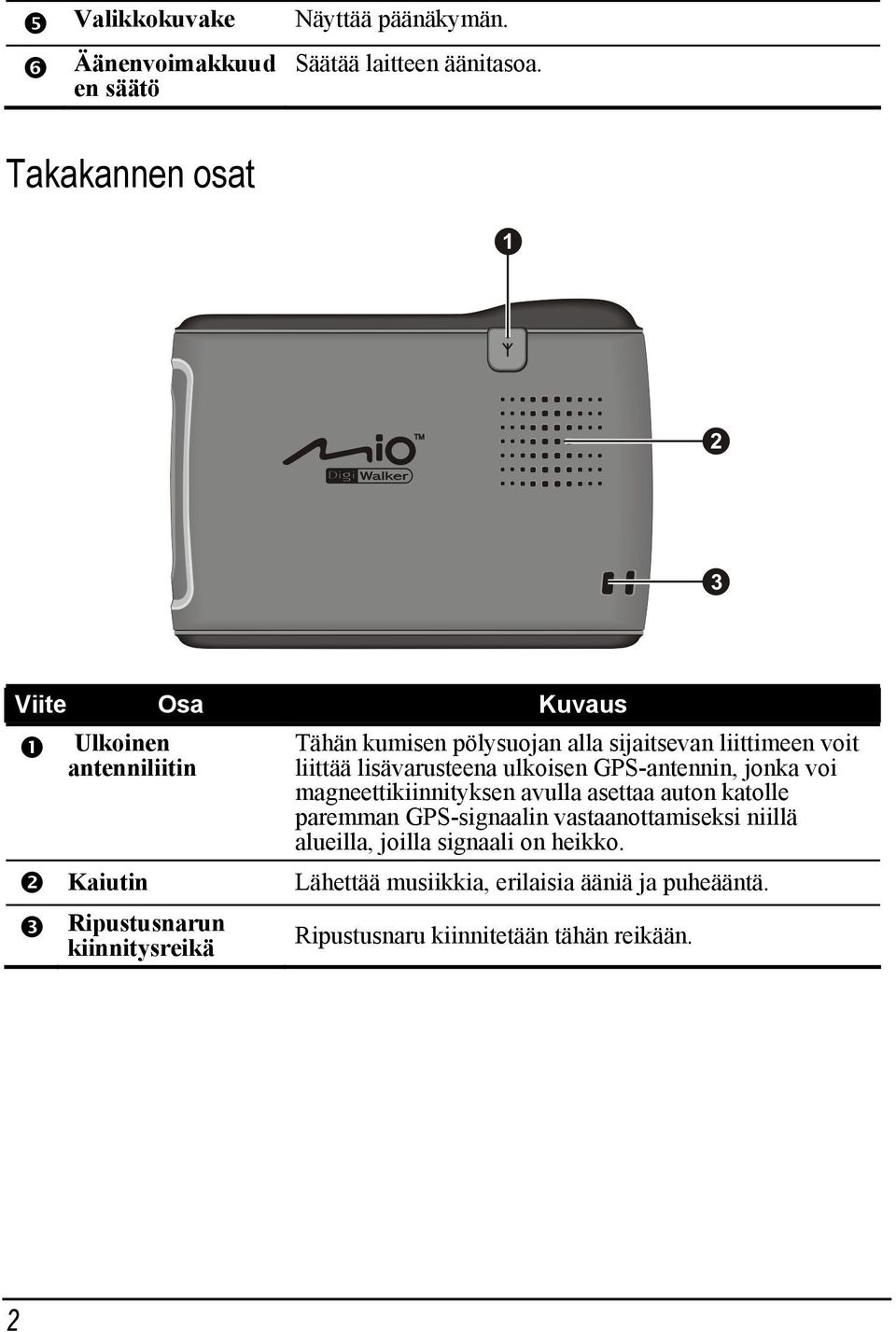

10 Valikkokuvake Äänenvoimakkuud en säätö Näyttää päänäkymän. Säätää laitteen äänitasoa. Takakannen osat Viite Osa Kuvaus Ulkoinen antenniliitin Kaiutin Ripustusnarun kiinnitysreikä Tähän kumisen pölysuojan alla sijaitsevan liittimeen voit liittää lisävarusteena ulkoisen GPS-antennin, jonka voi magneettikiinnityksen avulla asettaa auton katolle paremman GPS-signaalin vastaanottamiseksi niillä alueilla, joilla signaali on heikko. Lähettää musiikkia, erilaisia ääniä ja puheääntä. Ripustusnaru kiinnitetään tähän reikään. 2

11 Laitteen päällä sijaitsevat osat Viite Osa Kuvaus GPS-antenni SD/MMCkorttipaikka Vastaanottaa signaaleja taivaalla sijaitsevista GPS-satelliiteista. Varmista esteetön näkyvyys taivaalle. Tähän asetetaan SD (Secure Digital) tai MMC (MultiMediaCard) kortti esim. MP3-musiikin vastaanottamiseksi. Laitteen pohjassa sijaitsevat osat Viite Osa Kuvaus Uudelleenkäynnistys Käynnistää laitteen uudestaan (soft reset). Mikrofoni Bluetooth-handsfree-puheluita varten. Kuulokeliitäntä Liitin stereokuulokkeille. Mini-USB-liitäntä Liittää laturin tai USB-kaapelin. ON/OFF-kytkin Pääkytkin virrankatkaisuun. 3

12 1.2 Laitteen käynnistäminen 1. Siirrä ON/OFF-kytkin terävällä kynällä ON-asentoon. VAROITUS: Jätä ON/OFF-kytkin aina ON-asentoon normaalikäytössä. 2. Laite käynnistyy. 3. Vaida kieltä ilmestyy näytölle. Kosketa vasenta tai oikeaa nuolinäppäintä ja valitse haluamasi kieli. Valitse lopuksi. 4. Date&Time (Päiväys ja aika)-valikko ilmestyy näytölle. Valitse nuolinäppäinten avulla haluamasi aikavyöhyke, päiväys ja kellonaika. Valitse lopuksi. 4

13 5. Päänäkymä tulee näytölle. Laite on valmis käytettäväksi. 5

14 1.3 Laitteen käyttö ajoneuvossa Laitteen mukana toimitetaan teline ja autolaturi. Ikkunakiinnitys Telineen avulla voit kiinnittää laitteen ajoneuvoosi. Varmista GPS-antennin esteetön näkyvyys taivaalle. (Telineen mukana toimitetaan asennusohjeet.) HUOM: Laitemallista riippuen kiinnitystelineen ulkonäkö saattaa poiketa kuvan mallista. Jos tuulilasissa on heijastava pinnoite, lisävarusteena saatava ulkoinen antenni saattaa olla tarpeellinen antennin asentamiseksi ikkunan läpi auton katolle. Autolaturin liitäntä Kun laitetta käytetään autossa, laite saa virtansa autolaturista. VAROITUS: Suojaa laite äkillisiltä virtapiikeiltä liittämällä autolaturi laitteeseen vasta moottorin käynnistyttyä. 1. Liitä autolaturin toinen pää laitteen virtaliittimeen. 2. Liitä toinen pää 12-volttiseen tupakansytyttimeen tai muuhun virranlähteeseen laitteen virransaantia ja latausta varten. Autolaturin vihreä merkkivalo syttyy merkiksi siitä, että laite saa virtaan. Tupakansytyttimelle HUOM: Voit ladata laitetta USB-kaapelin avulla sen ollessa liitettynä pöytäkoneeseesi. 6

15 1.4 Peruskäyttö Laite päällä/pois päältä Virtakytkin ( ) käynnistää ja sulkee laitteen. Kun painat virtanappia sulkeaksesi laitteen, laite siirtyy keskeytystilaan ja järjestelmä lakkaa toimimasta. Järjestelmä käynnistyy, kun laite käynnistetään uudelleen. Laitteen käyttö Laitetta käytetään koskettamalla näyttöä sormenpäällä seuraavilla tavoilla: Kosketa Kosketa näyttöä sormenpäällä kerran, kun haluat avata kohteita tai valita näytön kuvakkeita tai asetuksia. Vedä Pidä sormi näytöllä ja vedä sormella ylös/alas/vasemmalle/oikealle tai näytön poikki. Kosketa ja pidä Kosketa näyttöä ja pidä sormi paikallaan, kunnes toiminto on suoritettu tai valikko tulee näkyviin. 7

16 Päänäkymä Kun laite otetaan ensimmäistä kertaa käyttöön, näytölle ilmestyy päänäkymä. Monet tehtävät aloitetaan juuri päänäkymästä. Kosketa kuvaketta aloittaaksesi uuden tehtävän tai avataksesi uuden valikon. Pääset takaisin päänäkymään koska tahansa koskettamalla Menu( )- kuvaketta laitteen sivulla. Viite Painikkeen Kuvaus Katso myös nimi Asetukset Muokkaa järjestelmän asetuksia. Luku 5 Yhteystiedot Sisältää nimet, osoitteet ja puhelinnumerot. Luku 2 Mio Map Sisältää navigointiohjelman. Lue ohjelman mukana toimitettavat ohjeet. Kuvat Näyttää kuvia (.jpg,.gif, ja.bmp). Luku 4 MP3 Toistaa MP3-musiikkia. Luku 3 8

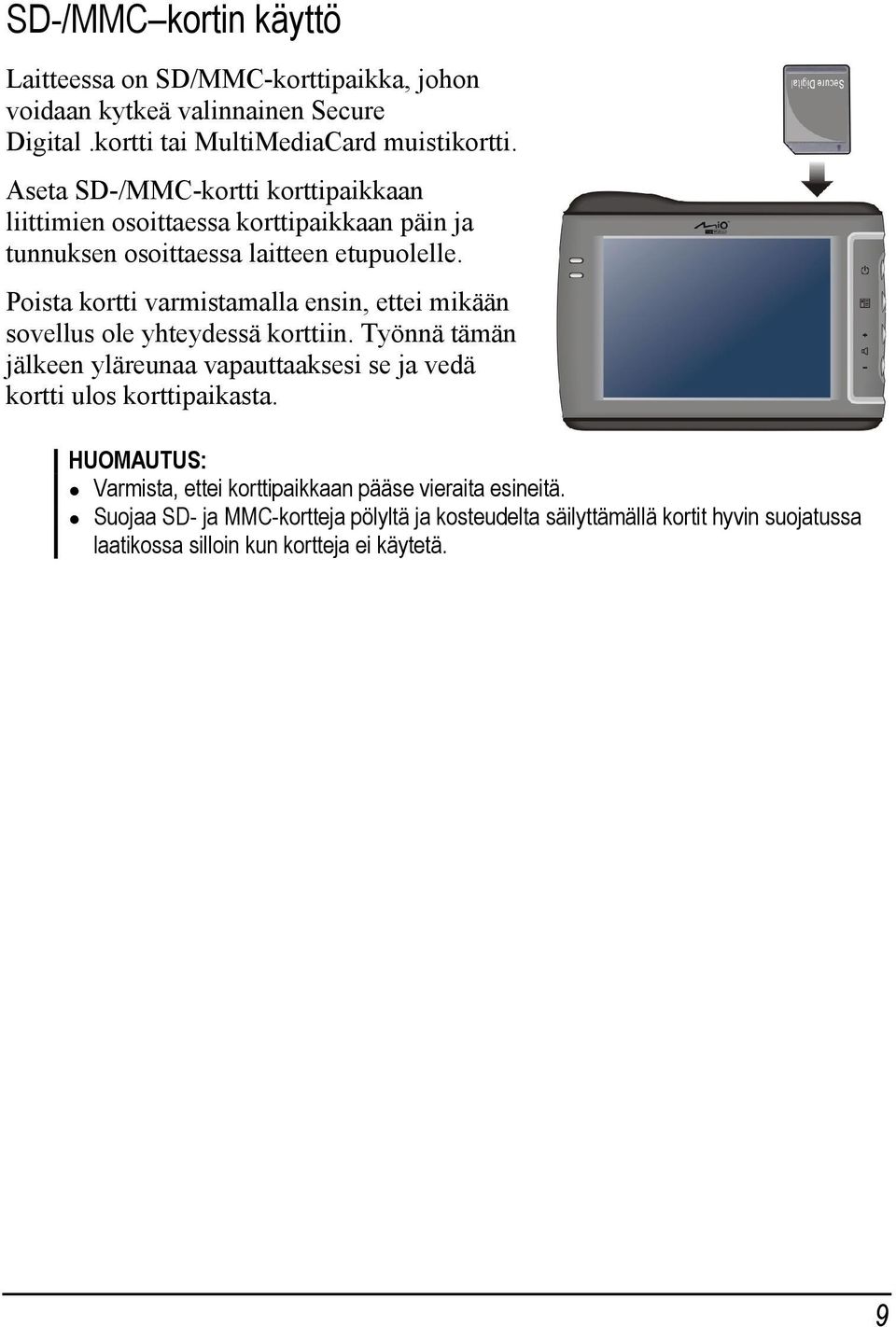

17 SD-/MMC kortin käyttö Laitteessa on SD/MMC-korttipaikka, johon voidaan kytkeä valinnainen Secure Digital.kortti tai MultiMediaCard muistikortti. Aseta SD-/MMC-kortti korttipaikkaan liittimien osoittaessa korttipaikkaan päin ja tunnuksen osoittaessa laitteen etupuolelle. Poista kortti varmistamalla ensin, ettei mikään sovellus ole yhteydessä korttiin. Työnnä tämän jälkeen yläreunaa vapauttaaksesi se ja vedä kortti ulos korttipaikasta. HUOMAUTUS: Varmista, ettei korttipaikkaan pääse vieraita esineitä. Suojaa SD- ja MMC-kortteja pölyltä ja kosteudelta säilyttämällä kortit hyvin suojatussa laatikossa silloin kun kortteja ei käytetä. 9

18

19 2 Yhteystiedot 2.1 Aloittaminen ja lopettaminen Yhteystiedot sisältää valitsemasi nimet, osoitteet ja puhelinnumerot. HUOM: Jos tietokoneellasi on Microsoft Outlook-yhteystietoja, voit kopioida ne laitteellesi. (Lisätietoja luvussa 9). Kosketa yhteystiedot kuvaketta päänäkymässä. Saat näytölle yhteystietoluettelon. Voit poistua ohjelmasta valitsemalla. 11

20 2.2 Yhteystietojen käyttö Contacts-valikon käynnistyttyä saat näytölle yhteystietoluettelon. Luettelo sisältää yhteystiedot, nimet ja puh elinnumerot (matkapuhelinnumero oletuksena). Voit käyttää valikon kuvakkeita mm. yhteystiedon etsimiseen, osoitteen etsimiseen, kohteelle soittamiseen. Kosketa yhtä aakkosryhmää löytääksesi nopeasti yhteystiedon. Navigoi valitun yhteyden osoitteisiin. Kosketa kaksi kertaa saadakse si näkyviin yhtey stietojen yhteenvetoruutu. Soita valittuun numeroon. Lisää yhteystieto. Poista valittu yhteystieto. 2.3 Vieritä luetteloa koskettamalla. Yhteenvetoruudun käyttäminen Poistu ohjelmasta. Kun kosketat yhteystietoa kaksi kertaa, saat näytölle yhteenvedon henkilön tiedoista. Takaisin Vieritä syöttökenttiä. 12

21 2.4 Osoitteeseen navigointi Voit asettaa yhteystieto-osoitteen GPS-navigaattorin kohteeksi. 1. Kosketa yhteystiedot kuvaketta päänäkymässä. 2. Valitse ensin haluamasi osoite luettelosta ja sitten. 3. Valitsemalla asetat kohteeksi kotiosoitteen, antaa työosoitteen. 4. Navigointiohjelma käynnistyy. (Lisäohjeita navigointiohjelman käyttöohjeessa.) 13

22 2.5 Soittaminen yhteystietonumeroon HUOM: Tarvitset matkapuhelimen, joka tukee Bluetooth -yhteyttä. 1. Kosketa yhteystiedot kuvaketta päänäkymässä. 2. Valitse ensin haluamasi numero yhteystietolistasta ja valitse sitten. 3. Valitsemalla soitat kotinumeroon, yhdistää työnumeroon, ja matkapuhelimeen. 4. Soitto-ohjelma käynnistyy. (Lisätietoja luvussa 6). 14

23 2.6 Yhteystietojen hallinta Yhteystiedon lisääminen 1. Kosketa yhteystiedot kuvaketta päänäkymässä. 2. Valitse. 3. Kosketa syöttökenttää kaksi kertaa. Näppäimistö ilmestyy näytölle. 4. Syötä näytön näppäimistön avulla tiedot kenttään ja valitse OK. 15

24 Näytön näppäimistöllä voit syöttää kirjaimia ja numeroita. Vaihda kirjaimet isoiksi/pieniksi. Salli/kiellä skandit. Vaihda numeronäppäimiin. 5. Syötä m uihin kenttiin osoite- ja puhelintiedot. Vieritä näyttöä, että saat kaikki kentät näkyviin. 6. Valitse kun haluat tallentaa yhteystiedon ja palata yhteystietoluetteloon. 16

25 Yhteystiedon muokkaaminen Voit muokata yhteystietoa: 1. Yhteystietoluettelossa, jolloin yhteystietoa tulee koskettaa kaksi kertaa yhteenvetoruutuun pääsemiseksi. 2. Kosketa kaksi kertaa muokattavaa kenttää ja muokkaa tietoja näytön näppäimistön avulla. 3. Valitse tallentaaksesi muutokset. Yhteystiedon poistaminen Valitse yhteystietoluettelosta ne tiedot, jotka haluat poistaa, ja valitse sitten. 17

26

27 3 MP3 3.1 MP3-soitinohjelman aloittaminen ja lopettaminen MP3-ohjelma tekee laitteesta MP3-soittimen, jonka ominaisuuksia ovat: MP3-tiedostojen toistaminen Perustoistopainikkeet kuten toisto, keskeytys, seis, seuraava ja edellinen. Sisältää ominaisuudet: single selection-toisto, vakiotoisto, kertatoisto, kappaleiden sekoitus, normaali soittojärjestys ja sattumanvarainen soittojärjestys. 11 esiasetettua audioprofiilia Soittilistojen tuki Valitse MP3 kuvake päänäkymästä avataksesi ohjelman. Saat näytölle soittimen ohjauspaneelin, josta soitinta voi helposti käyttää koskemalla ohjauspainikkeita. Voit poistua ohjelmasta valitsemalla. 19

28 3.2 MP3-tiedostojen valmistelu Ennen ohjelman käyttämistä pidä MP3-tiedostot jo valmiina joko laitteesi flash-muistissa tai muistikortilla. Työkalu, jota kutsutaan nimellä Mio Transfer, toimitetaan helppoa tiedostojen kopiointia varten tietokoneeltasi oikeaan paikkaan. (Lisätietoja Luku 8). 3.3 MP3-tiedostojen toistaminen 1. Jos tiedostot sijaitsevat tallennuskortilla, aseta kortti laitteeseen. 2. Valitse MP3 kuvake päänäkymästä avataksesi ohjelman. 3. Ohjelma etsii MP3-tiedostot laitteelta ja tallennuskortilta. Kun laite löytää MP3-tiedostot, se lisää ne soittolistaan. HUOM: Voit luoda omia soittolistojasi myöhemmin soitettaviksi (Lisätietoja kohdassa 3.5). 4. Aloita toisto valitsemalla. Muiden painikkeiden käyttö selitetään seuraavassa. 20

29 3.4 MP3-ohjauspainikkeet Painike Nimi Toiminto Play/Pause Toistaa tai keskeyttää toiston. / Stop Pysäyttää toiston. / / Previous/ Next Volume Exit Toistaa edellisen tai seuraavan tiedoston. Lisää tai vähentää äänenvoimakkuutta. Laite ilmaisee äänenvoimakkuuden tason. Sulkee ohjelman ja palauttaa laitteen päänäkymään. Play List Avaa soittolistan. (Lisätietoja kohdassa 3.5) Equalizer Playback Mode Help Avaa tai sulkee taajuuskorjaimen (Lisätietoja kohdassa 3.6.) Selaa seuraavia toistotapoja: Kaikkien tiedostojen toisto Kaikkien tiedostojen satunnaistoisto Sekoitettu toisto Sekoitettu satunnaistoisto Nykyisen tiedoston kertatoisto Nykyisen tiedoston jatkuva toisto Selittää jokaisen painikkeen ja kuvakkeen toiminnan. Koskettamalla Help-kuvaketta selittävä rivi näkyy näytön alalaidassa. 21

30 3.5 Soittolistojen käyttö Ohjelma lataa oletuksena kaikki MP3-tiedostot soittolistaan. Voit luoda myös omia soittolistoja myöhempää käyttöä varten. Soittolistan luominen 1. Kun MP3-ohjelma on käynnissä, valitse ohjauspaneelista. Valinta avaa soittolistanäytön. Nykyinen soittolista näkyy näytöllä. Lisää kappale Takaisin Poista tämä kappale soittolistalta. Poista kaikki kappaleet soittolistalta. Tallenna soittolista. Avaa soittolistaluettelo. 2. Lisää kappale soittolistaan valitsemalla. Näytölle tulevat kaikki MP3-tiedostot. Valitse ensin lisättävä kappale ja sitten. 22

31 Valitse kaikki kappaleet. Takaisin Peruuta kappaleiden valinta. Lisää valitut kappaleet soittolistaan ja palaa edelliseen näkymään. Lisää valitut kappaleet soittolistaan. 3. Toimi samoin muiden lisättävien kappaleiden kohdalla. 4. Tallenna soittolista valitsemalla. 5. Takaisin ohjauspaneeliin pääset valitsemalla. Soittolistan avaaminen Avaa luomasi soittolista seuraavasti: 1. Kun MP3 on käynnissä, valitse ohjauspaneelista. 2. Valitsemalla saat esiin kaikki luomasi soittolistat. 3. Valitse ensin haluamasi soittolista ja sitten. 23

32 Takaisin Poista valittu soittolista. Avaa valittu soittolista. Poista muut soittolistat paitsi valittu lista. 4. Takaisin ohjauspaneelin pääset valitsemalla. 3.6 Taajuuskorjain Ohjelma sisältää 11 esiasetettua audioprofiilia. Kuvake taajuuskorjainvalikon. avaa Valitsemalla tai voit selata tarjolla olevia vaihtoehtoja: Default, Rock, Pop, Jazz, Classic, Dance, Heavy, Disco, Soft, 3D, ja Hall. 24

33 Valitsemalla tallennat valintasi ja palaat ohjauspaneelin. Valitse, jos haluat peruuttaa valinnan ja palata ohjauspaneeliin. Oletusprofiili näkyy valitsemalla. 25

34

35 4 Valokuvat 4.1 Kuvaohjelman aloittaminen ja lopettaminen Valokuvat-valikossa voit katsella kuvia, jotka ovat JPEG-, GIF- tai BMP-muodossa. Voit myös katsoa kuvat diaesityksenä. Ohjelma käynnistyy, kun Valokuvat kuvake valitaan päänäkymässä. Voit poistua ohjelmasta valitsemalla. 4.2 Kuvien valmistelu Ennen ohjelman käyttämistä pidä tiedostot jo valmiina joko laitteesi flash-muistissa tai muistikortilla. Työkalu, jota kutsutaan nimellä Mio Transfer, toimitetaan helppoa tiedostojen kopiointia varten tietokoneeltasi oikeaan paikkaan. (Lisätietoja Luku 8). 27

36 4.3 Kuvien katselu pikkukuvanäkymässä 1. Jos tiedostot ovat tallennuskortilla, aseta kortti laitteeseen. 2. Ohjelma käynnistyy, kun Valokuvat kuvake valitaan päänäkymässä. 3. Ohjelma etsii sopivat tiedostot laitteesi kuvakansiosta ja tallennuskortin kaikista kansioista. Kuvat näkyvät pikkukuvanäkymässä. Sivuja voi selata ylös ja alas Up- tai Down- nuolilla. Kehys osoittaa valitun kuvan. Valittu tiedosto/tiedostoja yhteensä. Poistu Poista valittu kuva. Sivu ylös Sivu alas Aloita diaesitys. 4.4 Kuvien katselu koko näytöllä Kun kosketat pikkukuvanäkymän kuvaa kaksi kertaa, se näkyy koko näytöllä. 28

37 Pääset takaisin pikkukuvanäkymään koskettamalla mitä tahansa näytön osaa, jolloin ohjauspainikkeet tulevat näkyviin. Valitse. 4.5 Näytössä näkyvät ohjauspainikkeet Näytössä näkyvillä ohjauspainikkeilla on useita tehtäviä ja asetuksia. Alla näkyvät painikkeet tulevat esiin, kun kosketat mitä tahansa näytön osaa. Painikkeet saat piiloon koskettamalla kuvaa uudestaan. Painike Nimi Toiminto Siirrä Siirtää kuvia laitteesta tallennuskortille ja takaisin. (Lisätietoja kohdassa 4.7.) Diaesitys Aloittaa diaesityksen. (Lisätietoja kohdassa 4.6.) Kesto Määrittelee kunkin dian esitysajan ennen seuraavaan diaan siirtymistä. Eri vaihtoehtoihin pääsee koskettamalla painiketta uudelleen. 1 sekunti 3 sekuntia 5 sekuntia 29

38 Tiedot Lisää tai poistaa tiedoston nimen ja päiväyksen näkyvistä. Poista Zoomaa Poistaa kyseisen kuvan. Avaa suurennuspalkin. Kosketa painiketta niin monta kertaa kuin on tarpeen suurentaaksesi kuvaa 1.2x, 1.5x, 1.8x, tai 2.0x. Kun kuva on suurennettu, voit siirtää kuvaa vetämällä tarkastellaksesi sen muita osia. Suurennuspalkki suljetaan valitsemalla. Takaisin Palaa pikkukuvanäkymään. 30

39 4.6 Diaesityksen katseleminen Voit katsella kaikkia kuviasi diaesityksenä seuraavilla tavoilla: Kun olet pikkukuvanäkymässä, valitse ja esitys alkaa. Kun kuva on koko näytöllä, kosketa kuvaa saadaksesi näytölle ohjauspainikkeet. Valitse ja esitys alkaa. Näytön vasemmassa alareunassa näkyvä pieni kolmio on merkkinä siitä, että diaesitys on käynnissä. Diaesitys pysähtyy, kun kosketat mitä tahansa näytön osaa. 31

40 4.7 Kuvien siirto Voit kopioida kuvia laitteelta tallennuskortille ja takaisin. 1. Kun kuva on koko näytöllä, kosketa mitä tahansa näytön osaa, niin saat esiin ohjauspainikkeet. 2. Valitse. 3. Kuvia voi siirtää joko laitteelta tallennuskortille tai tallennuskortilta laitteelle. Siirrä kuvat laitteelta tallennuskortille. Siirrä kuvat tallennuskortilta laitteelle. 4. Esikatseluruutu tulee näytölle. Kosketa valitsemaasi kuvaa tai kuvia. Voit myös valita kaikki kuvat Valitse kaikki painikkeesta, jolloin valitaan kaikki lähdekansiossa olevat kuvat. Kehys osoittaa valitun kuvan. Takaisin Valitse kaikki. Siirrä 5. Kun olet valinnut siirrettävät kuvat, valitse ja kuvien siirto alkaa. 32

41 6. Kun siirto on valmis, valitse palataksesi esikatseluruutuun. 33

42

43 5 Asetukset 5.1 Asetusohjelman aloitus ja lopetus Voit mukauttaa järjestelmän asetuksia, mm. taustavalon kirkkautta, äänenvoimakkuutta ja kieltä. Muutetut asetukset pysyvät laitteella, kunnes niitä muutetaan uudelleen. Valitse Asetukset-kuvake päänäkymästä. Alla olevan kuvan mukainen asetusvalikko tulee näytölle. Pois asetuksista pääsee valitsemalla. Seuraavissa kappaleissa esitellään eri kuvakkeet ja niiden toiminnot. 35

44 5.2 Taustavalo 1. Valitse Asetukset-kuvake päänäkymästä. 2. Valitse Taustavalo -kuvake. 3. Taustavalon kirkkautta säädetään liukukytkimen avulla. Taustavalo muuttuu hämärämmäksi, kun kytkintä siirretään vasemmalle. Taustavalo kirkastuu, kun kytkintä siirretään oikealle. 4. Valitse kun haluat tallentaa muutokset. 36

45 5.3 Äänenvoimakkuus 1. Valitse Asetukset-kuvake päänäkymästä. 2. Valitse Äänenvoim -kuvake. 3. Äänenvoimakkuutta säädetään liukukytkimen avulla. Ääni hiljenee, kun kytkintä siirretään vasemmalle. Ääni kovenee, kun kytkintä siirretään oikealle. 4. Valitse kun haluat tallentaa muutokset. 37

46 5.4 Näyttö Näytön voi kalibroida, jos se ei vastaa kosketukseen halutulla tavalla. 1. Valitse Asetukset-kuvake päänäkymästä. 2. Valitse Nääyttö -kuvake. 3. Valitse ja kalibrointi voi alkaa. 4. Kosketa kohdetta ja jätä sormi sen päälle. 38

47 5. Kun kohde liikkuu, kosketa uutta kohdetta ja jätä sormi sen päälle. Toista riittävän monta kertaa, kunnes kalibrointi on valmis. 6. Kun kalibrointi on valmis, valitse. 5.5 Teho Akun jäljellä olevan virran voi tarkistaa ja/tai valita virransäästöominaisuuden seuraavasti: 1. Valitse Asetukset-kuvake päänäkymästä. 2. Valitse Teho-kuvake. 3. Näyttö kertoo akussa jäljellä olevan virran. Voit ajastaa laitteesi sammumaan automaattisesti, jos sitä ei ole käytetty vähään aikaan. Vaihtoehtoina on Ei koskaan, 30 minuttia, 20 minuuttia ja 10 minuuttia. 39

48 4. Valitse kun haluat tallentaa muutokset. 5.6 Pvm ja klonaika 1. Valitse Asetukset-kuvake päänäkymästä. 2. Valitse Pvm ja klonaika-kuvake. 3. Vaihda aikavyöhyke vasemmasta/oikeasta nuolesta Time Zone-ikkunassa. 40

49 4. Voit vaihtaa päiväyksen nuolella Date-ikkunassa. Kalenteri tulee esiin. Edellisen kuukauden ja vuoden kohdalle pääsee koskettamalla kalenterin vasenta nuolta. Voit myös valita kuukauden ja vuoden kalenterista koskettamalla niitä ja vaihtamalla ne saman tien. Kun kalenterissa on oikea kuukausi, kosketa kalenterin päivämäärää. 5. Aika asetetaan valitsemalla ensin tunti, sitten minuutit ja sekunnint Time-ikkunassa nuolen avulla. 6. Valitse kun haluat tallentaa muutokset. 5.7 Vaihda Kieltä HUOM: Jos haluat vaihtaa Mio Map-navigointiohjelman kieltä, käytä Mio Map-asetuksia. (Lue ohjelman mukana toimitetut ohjeet) 1. Valitse Asetukset-kuvake päänäkymästä. 2. Valitse Vaihda Kieltä-kuvake. 41

50 1. Valitse haluamasi kieli vasemmalla/oikealla nuolinäppäimellä. 3. Valitse kun haluat tallentaa muutokset. 4. Valitse kun haluat uudet asetukset voimaan. 5.8 Bluetooth 1. Valitse Asetukset-kuvake päänäkymästä. 2. Valitse Bluetooth -kuvake. 42

51 3. Bluetooth -yhteydestä kerrotaan tarkemmin seuraavissa kappaleissa. 43

52

53 6 Dialer-ohjelma 6.1 Mikä on Dialer Dialerin avulla laitetta voi käyttää Bluetooth-ominaisuudella varustetun matkapuhelimen handsfree-laitteena. Lähtevät ja saapuvat puhelut kulkevat laitteen kautta matkapuhelimen sijaan. 6.2 Yhdistäminen matkapuhelimeen 1. Valitse ensin Asetukset -kuvake päänäkymästä ja sitten Bluetooth -kuvake. Bluetooth-radio kytkeytyy päälle. HUOM: Alla selitetään tapoja, kuinka saat avatuksi Bluetooth-yhteyden matkapuhelimestasi. Voit avata Bluetooth-yhteyden myös laitteesi kautta. (Lisätietoja on esitetty kohdassa 7.4 ) 2. Jos käytät ohjelmaa ensimmäistä kertaa, laite menee Pair-tilaan ja odottaa yhdistymissignaalia matkapuhelimesta 60 sekunnin ajan. Laite yhdistyy matkapuhelimeen vain, jos annat yhdistämiskäskyn matkapuhelimestasi em. ajan kuluessa. 45

54 3. Jos laite kysyy koodia, anna matkapuhelimen koodi ja valitse OK. 4. Dialer-valikko tulee näytölle, kun yhdistyminen on onnistunut. Palkki näytön alaosassa näyttää, mikä puhelin laitteeseen on yhdistetty. Yhteystiedot Puhelutiedot Näppäimistö Uudelleenvalinta Yhteydet Poistu Pair Mode Bluetooth Manager 46

55 Kun seuraavan kerran käytät Dialer-ohjelmaa, laite etsii yhteyden ja on valmis yhdistymään automaattisesti viimeksi käytettyihin puhelimiin. HUOM: Laitteen tulee olla Pair-tilassa, että matkapuhelin löytää laitteen. Pair-tilaan pääsee manuaalisesti valitsemalla Pair Mode päänäytöltä. Jotkin matkapuhelimet yhdistyvät handsfree-palveluun automaattisesti. Laite muistaa 8 matkapuhelimen tiedot. Yhdeksännen puhelimen tiedot korvaavat vanhimman tiedon. Dialer-ohjelma ei pysty käyttämään yhdistetyn matkapuhelimen puhelinluetteloa tai puhelutietoja. 6.3 Soittaminen Kun laite on yhdistynyt matkapuhelimeen, voit soittaa laitteella neljällä painikkeella (Näppäimistö, Yhteys, Puhelutiedot, ja Uudelleenvalinta) Dialer-ohjelman päävalikossa. Näppäimistö Puhelinnumeron voi syöttää näppäimistöllä valitsemalla Keypad -kuvakkeen Dialer-ohjelman päävalikosta. Kun numero on syötetty, valitaan puhelun yhdistämiseksi. HUOM: Viimeisimmän syötetyn numeron saa pois palautusnuolella. Muilla kuvakkeilla pääset yhteystietoihin ja puhelutietoihin. 47

56 Yhteystiedot Valitsemalla Contacts -kuvakkeen Dialer-ohjelman päävalikosta saat käyttöösi yhteystietoihin tallennetut puhelinnumerot, joista voit valita haluamasi numeron. (Luku 2 esittelee yhteystietoja tarkemmin). Hakemisto Poistu Soita valittuun numeroon. Kun valitset haluamasi yhteystiedon, saat esiin puhelinluettelon. Kosketa haluamaasi numeroa ja valitse. Valitse, kun haluat soittaa valittuun numeroon. 48

57 Puhelutiedot Valitse Call History -kuvake Dialer-ohjelman päävalikosta. Saat näkyviin viimeisimmät saapuneet, soitetut ja vastaamatta jääneet puhelut sekä niihin liittyvät päiväykset, kellonajat ja puhelujen kestot. Valitse vastaava kuvake (saapuneet, soitetut, vastaamatta jääneet ), jolloin laite näyttää 20 viimeisimmän puhelun tiedot kustakin ryhmästä. Kunkin ryhmän kohdalla voit valita, kun haluat soittaa numeroon,, jos haluat poistaa sen tai kun haluat tallentaa numeron yhteystietoihin. Voit poistaa kaikki puhelutiedot valitsemalla. Uudelleenvalinta Valitse Redial kuvake Dialer-ohjelman päävalikosta, jos haluat soittaa viimeksi soitettuun tai vastaanotettuun numeroon. 49

58 6.4 Toiminnot puhelun aikana Puhelun aikana käytössä on neljä toimintoa: Valitse pienentääksesi näytön kuvakkeeksi ja palataksesi edelliselle näytölle. -kuvake näkyy nyt näytön oikeassa alalaidassa. Pääset takaisin aloitusnäytölle valitsemalla. Jos numeroon pitää lisätä numeroita, esim. suuntanumero, avaa näppäimistö kuvakkeella ja syötä numerot. Näppäimistö sulkeutuu, kun kosketat kuvaketta uudestaan tai jos numeroita ei ole syötetty 5 sekuntiin. Valitse jos haluat mykistää laitteen niin, ettei toinen osapuoli kuule sinua. Äänen saa kuuluviin koskettamalla samaa kuvaketta uudestaan. Puhelu lopetetaan kuvakkeella. Valitse kun haluat siirtää puhelun matkapuhelimeesi. Saat puhelun takaisin laitteelle painamalla samaa kuvaketta toistamiseen. 50

59 6.5 Puheluun vastaaminen Kun laite on yhdistetty matkapuhelimeen ja puhelu on tulossa, laite soi ja näytölle tulee teksti Incoming Call. Jos haluat vastata, valitse. Jos et halua vastata, valitse. Soittoäänen mykistäminen ennen vastaamista tapahtuu kuvakkeesta. 6.6 Muut kuvakkeet Dialer-ohjelma sisältää lisäksi yhteydet, yhdistäminen, muut ja poistu kuvakkeet. Yhteydet Valitsemalla Connect -kuvakkeen Dialer-ohjelman päävalikosta voit etsiä manuaalisesti viimeisimmät yhdistetyt matkapuhelimet ja valita sopivan yhteyden. 51

60 Pair Mode Valitsemalla Pair Mode kuvakkeen Dialer-ohjelman päävalikosta voit manuaalisesti siirtää laitteesi yhdistämistilaan. Voit 60 sekunnin ajan yrittää yhteyttä matkapuhelimeesi käyttääksesi laitetta handsfree-käytössä. Bluetooth Manager Valitsemalla Bluetooth Manager kuvakkeen Dialer-ohjelman päävalikosta voit käyttää Bluetooth Manager-ohjelmaa (Lisätietoja luvussa 7.) 52

61 Poistu Dialer-ohjelman valikon saa piiloon valitsemalla Exit -kuvakkeen Dialer-ohjelman päävalikosta. Dialer-ohjelma on käynnissä taustalla. HUOM: Bluetooth-radion sammuttaminen neuvotaan kohdassa

62

63 7 Bluetooth Manager 7.1 Mikä on Bluetooth Manager Laite sisältää langattoman Bluetooth-järjestelmän. Bluetooth-ominaisuuksilla varustetut laitteet voivat muodostaa toisiinsa langattoman yhteyden jopa 10 m etäisyydellä toisistaan. Bluetooth Manger tuo Bluetooth-ominaisuudet laitteesi käyttöön. 7.2 Bluetooth Manager-ohjelman aloitus ja lopetus 1. Valitse ensin Asetukset -kuvake päänäkymästä ja sitten Bluetooth -kuvake. 2. Valitse Dialer-valikosta. 55

64 3. Bluetooth Manager-valikko (alla) tulee näytölle. Poistu Bluetooth-asetukset Sulje Bluetooth-radio. Aktiiviset yhteydet. Voit poistua ohjelmasta valitsemalla Dialer-valikoon.. kuvakkeella pääsee takaisin 7.3 Bluetooth-Radion avaaminen ja sulkeminen Aina kun Bluetooth Manager käynnistyy, avautuu myös Bluetooth-radio. Laitteen Bluetooth-tunnistin välkkyy sinisenä. Bluetooth Managerista poistuminen ei sulje Bluetooth-radiota. Jos haluat sulkea radion, valitse Bluetooth Manager-valikosta. Välkkyvä Bluetooth-tunnistin sammuu. 56

65 7.4 Laitteiden haku HUOM: Jos aiot käyttää Bluetooth-ominaisuuksilla varustettua oheislaitetta, varmista että laite on löydettävissä. 1. Käynnistä Bluetooth Manager-ohjelma kohdan 7.2. mukaan. 2. Valitse Tutki Bluetooth-laitetta, joka etsii lähistöllä olevia laitteita. 3. Laiteluettelo näkyy näytöllä. Valitse kohdelaite ja selataksesi laitteen tarjoamia palveluita. HUOM: Voit myös valita kuin selailet sen palveluita. -painikkeen, kun haluat yhteyden valittuun laitteeseen ennen 4. Valitse haluamasi palvelu. 57

66 5. Jos laite kysyy koodia, anna kohdelaitteen koodi ja valitse OK. HUOM: Kun olet saanut Bluetooth-yhteyden oheislaitteeseen, yhteys tallentuu pikavalinnaksi. Löydät saman yhteyden uudelleen My Shortcuts-valikosta (Lisätietoja kohdassa 7.6). 58

67 7.5 Tiedostojen siirto Voit siirtää tiedostoja Bluetooth-yhteyden avulla. 1. Etsi laite edellä annettujen ohjeiden mukaan. 2. Valitse ensin kohdelaite ja sitten Bluetooth tiedostonsiirto. 3. Jos laite kysyy koodia, anna kohdelaitteen koodi ja valitse OK. 4. File Explorer-ikkuna avautuu. Pääset lähi- ja kaukolaitteille näytön alaosassa olevien painikkeiden avulla. Siirry Oma laite-valikkoon. Siirry Etälaite-valikkoon. 5. Jos tiedosto on kansiossa, valitse ensin oikea kansio ja sitten. 59

68 Etälaite Oma laite 6. Valitse ensin siirrettävä tiedosto ja sitten Lataa tai Lataa koneelle. Lataa Lataa koneelle. HUOM: Kun olet saanut Bluetooth-yhteyden oheislaitteeseen, yhteys tallentuu pikavalinnaksi. Löydät saman yhteyden uudelleen My Shortcuts-valikosta (Lisätietoja kohdassa 7.6). 60

69 7.6 Omat pikakuvakkette Kun olet saanut Bluetooth-yhteyden oheislaitteeseen, yhteys tallentuu pikavalinnaksi. My Shortcuts toiminnon avulla voit mukavasti valita saman palvelun uudelleen valitsemalla pikavalintakohteen. 1. Käynnistä Bluetooth Manager-ohjelma kohdan 7.2. mukaan. 2. Valitse Omat pikakuvakkette. 3. Valitse ensin haluamasi kohde ja sitten yhteyden luomiseksi uudelleen. 61

70 7.7 Aktiivisten yhteyksien tarkastelu Kun Bluetooth Manager-ohjelma on käynnistynyt, valitse nähdäksesi aktiiviset yhteydet. Voit katkaista yhteyden valitulta laitteelta valitsemalla. 7.8 Bluetooth-asetusten muuttaminen Kun Bluetooth Manager-ohjelma on käynnissä, valitaan Bluetooth-asetuksia voidaan muuttaa. jonka avulla Käytössä ovat seuraavat vaihtoehdot: Nimi Voit muuttaa laitteen nimen. Muut laitteet volvat löytää täinän Muut laitteet löytävät laitteesi, mutta eivät voi muodostaa siihen yhteyttä. 62

71 Salli muden lätteiden yhdistää Muut laitteet löytävät laitteesi ja saavat siihen yhteyden. Jaa tämä kansio Valitsemalla määrittelet kansion, jonka jaat oheislaitteen kanssa. HUOMAUTUS: Kun siirrät laitteelle MP3-tiedostoja tai kuvatiedostoja Bluetooth-yhteyttä apuna käyttäen, tiedosto siirtyvät tähän jaettuun tiedostoon. Jos tiedostojen sijainti MP3- tai Valokuvat ohjelmille on väärä, MP3 tai Valokuvat ohjelmat eivät pysty jäljittämään niitä. Valitsemalla tallennetaan tehdyt muutokset. 63

72

73 8 Mio Transfer 8.1 Mio Transfer asennus Mio Transfer -ohjelma sallii helposti siirtää tietoja, kuten MP3-musiikkia ja valokuvia, laitteesi ja tietokoneen välillä. Mio Transfer -ohjelman asentamiseksi tietokoneeseen: 1. Kytke tietokone päälle ja aseta Sovellus CD levy tietokoneen CD-ROM -asemaan. 2. Kun Kielen valinta näyttö ilmestyy, napsauta kieltä, jota haluat käyttää asennuksessa, 65

74 3. Napauta Asenna Mio Transfer. 4. Napauta Seuraava. Suorita asennus loppuun seuraamalla näytön ohjeita. HUOMAUTUS: Jos Mio Transfer on jo asennettu tietokoneelle, poista sovellus järjestelmästä napsauttamalla Asenna Mio Transfer. 66

75 8.2 Mio Transfer käynnistys ja sovelluksesta poistuminen Aloita ohjelma napsauttamalla Windowsin työpöydällä olevaa Mio Transfer -kuvaketta. Mio Transfer näyttö ilmestyy. Mio Transfer -ohjelman valikkopalkki sisältää seuraavat välilehdet: MP3 Tämän avulla voit siirtää MP3-tiedostoja laitteen ja tietokoneen välillä. (Katso lisätietoja osasta 8.3.) Valokuva Tämän avulla voit siirtää kuvia laitteen ja tietokoneen välillä. (Katso lisätietoja osasta 8.3.) Yhteystiedot Sallii kopioida Microsoft Outlook Contacts -yhteystiedot tietokoneesta laitteellesi. (Katso lisätietoja osasta 8.4.) 67

76 Mio Online linkki Mio web-sivustolle. Tietoja Tarjoaa ohjelmatietoja. To exit Mio Transfer, click Exit at the bottom right corner of the screen. 8.3 MP3-tiedostojen kopiointi laitteelle Before playing MP3 music or viewing pictures, you need to have the MP3 or picture files ready on your device. Käytä Mio Transfer -ohjelmaa kopioidaksesi tietoja tietokoneesta oikeaan paikkaan laitteellesi. 1. Muistikortti on syötettävä laitteeseen MP3- tai kuvatiedostojen kopioimiseksi muistikortille. 2. Kytke tietokone ja laite päälle. 3. Kytke USB-johdon mini-usb-pää laitteeseen ja toinen pää tietokoneen USB-porttiin. 4. Käynnistä Mio Transfer napsauttamalla Windows työpöydän Mio Transfer -kuvaketta. Mio Transfer näyttö ilmestyy. 5. Voit kopioida MP3- tai kuvatiedostoja napsauttamalla seuraavaa painiketta: Voit kopioida MP3-tiedostoja napsauttamalla ylävalikon MP3-välilehteä. Voit kopioida valokuvia tai kuvia napsauttamalla ylävalikon Valokuva -välilehteä. Vasen sarake osoittaa tietokoneesi asemat ja oikea sarake osoittaa tiedostot, jotka ovat sopivassa kansiossa kohdelaitteella (joko tai ). 68

77 Kohdelaite 6. Valitse kohdelaitteesi napsauttamalla yhtä kuvakkeista: - laitteesi flash-muisti - muistikortti, joka on laitettu sisään laitteeseesi. 7. Valitse vasemmasta sarakkeesta kansio, johon MP3- tai kuvatiedostot on tallennettu. Valitse tiedosto, jonka haluat kopioida ja napauta -painiketta. Tilapalkki ilmoittaa tiedostonsiirron tilan ja valittu tiedosto kopioidaan kohdelaitteeseen. HUOMAUTUS: Voit myös kopioida tiedostoja laitteelta tietokoneelle. Valitse ensin kopioitava tiedosto oikeasta sarakkeesta ja valitse vasemmasta sarakkeesta kansio, johon tiedostot kopioidaan. Aloita tiedostonsiirto napsauttamalla kohtaa. 69

78 MP3-tiedostojen hallinta MP3/Kuva Assistant näytössä on kolme painiketta, joilla voidaan hallita tiedostoja: Nimeä uud. muuttaa valitun tiedoston nimen. Poista poistaa valitun tiedoston. HUOMIO: Ole varovainen kun poistat tiedostoja. Tiedostojen, joiden toimintoa ei tunneta, poistaminen saattaa aiheuttaa toimintahäiriöitä ohjelmissa tai ominaisuuksissa. Peruuta keskeyttää jatkuvan siirtotoiminnon. Uusi kansio Luo uuden kansion valittuun asemaan tai kansioon. 8.4 Yhteystietojen kopiointi laitteellesi Voit kopioida Microsoft Outlook -yhteystiedot tietokoneesta laitteellesi Mio Transfer -ohjelmaa käyttäen. Tämä säästää aikaa kun tietoja ei tarvitse syöttää uudestaan laitteelle tai tietokoneelle. (Katso lisätietoja yhteystiedoista kappaleesta 2.) 1. Kytke tietokone ja laite päälle. 2. Kytke USB-johdon mini-usb-pää laitteeseen ja toinen pää tietokoneen USB-porttiin. 3. Käynnistä Mio Transfer napsauttamalla Windows työpöydän Mio Transfer -kuvaketta. Mio Transfer näyttö ilmestyy. 4. Napsauta ylävalikon Yhteystiedot-välilehteä. 5. Valitse vaihtoehtosi ja napsauta Käynnistä. 70

79 71

80

81 9 Vianmääritys ja Kunnossapito 9.1 Järjestelmän uudelleenkäynnistys Joskus laite voidaan joutua käynnistämään uudelleen, jos se ei vastaa tai jumittuu. Paina kapealla esineellä, esim. suoristetulla paperiliittimellä, laitteen takana olevaa reset-nappulaa. Tätä kutsutaan nimellä soft reset. Laitteen pitäisi palata tämän jälkeen päänäkymään. Jos laite ei edelleenkään toimi, voit käynnistää laitteen uudelleen seuraavasti (nk. hard reset). 1. Irrota laitteesta kaikki johdot, myös verkkojohto. 2. Vedä ON/OFF-kytkin terävällä kynällä OFF-asentoon. 3. Odota 1 minuutti ja vedä kytkin takaisin ON-asentoon. 73

82 Odota 1 minuutti. 9.2 Vianetsintä Virtaongelmat HUOMAUTUS: Käänny jälleenmyyjän puoleen jos kohtaat ongelman, jota et voi ratkaista itse. Virtaongelmat Laite ei käynnisty akkuvirralla Akun jäljellä oleva varaus on liian alhainen laitteen käynnistystä varten. Lataa akku. Näyttöongelmat Näyttö on pois päältä Jos näyttö ei vastaa vaikka olet painanut virtapainiketta, toimi seuraavien toimenpiteiden mukaisesti kunnes ongelma on ratkaistu. Lataa akku. Käynnistä järjestelmä uudelleen. 74

83 Näyttö toimii hitaasti Varmista, että laitteen akun varaus ei lähesty loppua. Käynnistä järjestelmä uudelleen jos vika ilmenee yhä. Näyttö jumiutuu Käynnistä järjestelmä uudelleen. Näyttöä on vaikea lukea Varmista, että näytön taustavalo on päällä. Siirry sijaintiin, jossa on tarpeeksi valoa. Vastaa väärin kosketukseen Kalibroi kosketusnäyttö. (Katso lisätietoja osasta 5.4.) Kytkentäongelmia Ongelmia johtokytkentöjen kanssa Varmista, että sekä laite että tietokone on kytketty päälle ennen yhteyden muodostamista. Varmista, että johto on kiinnitetty kunnolla tietokoneen USB-porttiin. Kytke USB-johto suoraan tietokoneeseen äläkä USB-jatkojohdon kautta. Käynnistä laite uudelleen ennen kuin kytket johdon. Irrota laitteen kytkennät aina ennen kuin käynnistät tietokoneen uudelleen. GPS-ongelmat Ota seuraavat seikat huomioon jos kelvollista signaalia ei ole käytettävissä: Varmista, että GPS-antennilla on suora yhteys taivaalle Huomaa, että GPS-vastaanottoon voi vaikuttaa: Huono sää Yläpuoliset esteet (esim. puut ja korkeat rakennukset). Muut autossa olevat langattomat laitteet. Auton tuulilasin värisävyt. 75

84 9.3 Laitteen ylläpito Pitämällä hyvää huolta laitteesta takaa laitteen huolettoman toiminnan ja vähentää laitteen vaurioitumisriskiä. Älä altista laitetta kosteudelle tai äärimmäisille lämpötiloille. Älä altista laitetta suoralle auringonvalolle tai voimakkaalle uv-valolle pitkäksi ajaksi. Älä aseta tai tiputa mitään esineitä laitteen päälle. Älä pudota laitetta tai altista sitä iskuille. Älä altista laitetta äkillisille ja suurille lämpötilan muutoksille. Tämä saattaa aiheuttaa kosteuden kerääntymisen laitteen sisälle, mikä voi vahingoittaa laitetta. Anna laitteen kuivua kokonaan mikäli kosteutta tiivistyy laitteen sisälle. Varo ettet istu laitteen päälle jos laite on esim. takataskussa. Näytön pinta voi naarmuuntua herkästi. Terävät esineet voivat naarmuttaa näyttöä. Näytön suojana voidaan käyttää kannettavien tietokoneiden LCD-näytöille suunniteltuja irrallisia suojia. Älä koskaan puhdista laitetta kun se on päällä. Käytä näytön ja laitteen ulkoiseen puhdistukseen pehmeää, nukkaantumatonta, kosteaa riepua. Älä käytä paperipyyhkeitä näytön puhdistukseen. Älä yritä purkaa, korjata tai tehdä mitään muutoksia laitteeseen. Laitteen purku, muutokset ja korjausyritykset saattavat aiheuttaa laitteen vaurioita ja jopa ruumiinvammoja tai omaisuusvahinkoja. Älä varastoi tai kuljeta tulenarkoja nesteitä, kaasuja tai räjähteitä samassa tilassa laitteen tai sen osien tai lisälaitteiden kanssa. 76

85 10 Tietoja säännöksistä HUOMAUTUS: Laitteen ulkopuoliset merkinnät ilmaisevat laitteen noudattamat säännökset. Tarkista laitteen merkinnät ja katso lisätietoja tämän kappaleen vastaavista lausunnoista. Jotkin ilmoitukset ovat tarkoitettu vain tietyille malleille Säännöslausunnot Class B Regulations USA Federal Communications Commission Radio Frequency Interference Statement NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. 77

86 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Any changes or modifications not expressly approved by the manufacturer could void the user s authority to operate the equipment. Please note: The use of a non-shielded interface cable with this equipment is prohibited. Canada Canadian Department Of Communications Radio Interference Regulations Class B Compliance Notice This Class B digital apparatus meets all requirements of the Canada Interference-Causing equipment regulations. Cet appareil numérique de Classe B respecte toutes les exigences du Règlement Canadien sur le matériel brouileur. Eurooppalainen huomautus CE-merkintäiset tuotteet täyttävät seuraavat Euroopan yhteisön komission direktiivit: Radio & Telecommunication Terminal Equipment Directive (R&TTE) (1999/5/EEC), the Electromagnetic Compatibility Directive (89/336/EEC) ja the Low Voltage Directive (73/23/EEC) kuten muutettu direktiivissä Directive 93/68/ECC. Näiden direktiivien täyttäminen osoittaa yhteensopivuuden seuraaviin eurooppalaisiin standardeihin. EN : Electronic compatibility and Radio spectrum Matters (ERM), ElectroMagnetic Compatibility (EMC) -standardi radiolaitteille ja -palveluille, Osa 1: Yleiset tekniset vaatimukset EN : Electronic compatibility and Radio spectrum Matters (ERM), ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 3: Specific conditions for Short-Range Devices (SRD) operating on frequencies between 9 khz and 40 GHz EN55022: Radiohäiriöominaisuudet EN55024: Immuniteettiominaisuudet 78

87 EN : Rajoitukset harmonisille virtapäästöille EN : Rajoitukset jännitteen heilahtelulle ja vaihtelulle matalavirtajärjestelmässä EN60950 / IEC 60950: Tuoteturvallisuus Valmistajaa ei voida pitää vastuullisena käyttäjän tekemiin muutoksiin ja niistä aiheutuviin seurauksiin, jotka voivat muuttaa CE-merkintäisen tuotteen yhteensopivuutta Turvatoimenpiteet Tietoa latauksesta Käytä vain laitteen mukana toimitettua laturia. Toisentyyppisen laturin käyttäminen voi johtaa toimintahäiriöön ja/tai vaaraan. Tuotteen mukana on tarkoitus toimittaa virtalähde, jossa on merkintä LPS, Limited Power Source ja + 5 V dc / 1.0 A. Käytä vain määrättyä akkua. Tietoja laturista Älä käytä laturia hyvin kosteissa ympäristöissä. Älä kosketa laturia, kun kätesi tai jalkasi ovat märät. Jätä laturin ympärille riittävästi ilmanvaihtotilaa, kun käytät sillä laitetta tai lataat akkua. Älä peitä laturia paperilla tai millään esineillä, jotka vähentävät jäähtymistä. Älä käytä laturia sen ollessa kantokotelon sisällä. Liitä laturi asianmukaiseen virtalähteeseen. Jännitevaatimukset löytyvät tuotteen kotelosta ja/tai pakkauksesta. Älä käytä laturia, jos sen johto on vahingoittunut. Älä yritä huoltaa sovitinta. Sovittimen sisällä ei ole huollettavia osia. Korvaa yksikkö jos se on vaurioitunut tai altistunut liialliselle kosteudelle. Tietoja akusta Käytä valmistajan hyväksymää laturia. 79

88 HUOMIO: Laitteessa on sisäinen litium-ion akku, jota ei voida vaihtaa. Akku voi haljeta tai räjähtää päästäen vaarallisia kemikaaleja. Tulipalon ja palovammojen vaaran vähentämiseksi akkua ei pidä purkaa, murskata, puhkoa tai hävittää tuleen tai veteen. Tärkeitä ohjeita (vain huoltohenkilökunnalle) Huomio: Räjähdysvaara jos akku korvataan vääräntyyppisellä akulla. Hävitä käytetyt akut ohjeiden mukaisesti. Korvaa akku vain samantyyppisellä tai vastaavalla valmistajan hyväksymällä akulla. Akku on kierrätettävä ja hävitettävä oikein. Käytä vain määrättyä akkua. 80
