SISÄILMAONGELMAN TUTKIMINEN. Tutkimusselostus , viimeisin päivitys Työnro:

Transkriptio

1 Sivunumero: 1 Arkistokuva KULLASVUOREN KOULU KOULUKUJA PADASJOKI SISÄILMAONGELMAN TUTKIMINEN Tutkimusselostus , viimeisin päivitys Hannu Kärki Tuukka Korhonen Mika Nenonen

2 Sivunumero: 2 Kohde: Toimeksianto: Kullasvuoren koulu Koulukuja Padasjoki Sisäilmaongelman tutkiminen Tilaaja: Seppo Rantanen p Läsnäolijat: Hannu Kärki, Tuukka Korhonen, Mika Nenonen, Linda Merk Yhteyshenkilö: Seppo Rantanen p Tutkimus pvm: , , , , , , , , Raportointi pvm: , , , , , Tutkijat: Hannu Kärki p hannu.karki@polygongroup.com Tuukka Korhonen p tuukka.korhonen@polygongroup.com Mika Nenonen p mika.nenonen@polygongroup.com

3 Sivunumero: 3 SISÄLLYSLUETTELO 1 YLEISTÄ Kohteen yleiskuvaus Lähtökohta tutkimukselle Tutkimuksen tavoite ja rajaus Tutkimusmenetelmät YHTEENVETO HAVAINNOT Ilmanvaihto Rakenteet Ulkopuoliset osat Ulko- / väliseinä Alapohja Yläpohja Opetus- ja käytävätilat: Lisätutkimukset Opetustilat Käytävä Inva wc Opetusväline varasto Käytävä Wc tila Etuhuone 146 ja wc Kirjasto Keittiö Siivous Emäntä Wc Muut huomiot Lisätutkimus Lämpökuvaus / ilmavuotojen paikannus TOIMENPIDE SUOSITUKSET Päivitys Päivitys Päivitys Suoritetut korjaukset NÄYTTEET Sisäilman ja tuloilmakanavan kuitupitoisuus Tasopintojen pölynkoostumus näytteet... 32

4 Sivunumero: Materiaalinäyte haihtuvien orgaanisten yhdisteiden pitoisuus (VOC-pitoisuus) FLEC-näyte lattian muovimaton päältä Lisänäytteenotto muovimatoista Viitearvotaulukko Lisä Bulk sekä ilma näytteet (Helmi-/Maaliskuu 2016) Lisänäytteet ja tutkimus opettajainhuone, viikko Seuranta, sisäilmanäytteitä viikko Radon Liiteet: Pohjapiirustukset näytteenottokohtineen sekä kosteusmittaukset ja mittapisteet Näytteiden analyysiraportit

5 Sivunumero: 5 1 YLEISTÄ 1.1 Kohteen yleiskuvaus Tutkimuksen kohteena on Kullasvuoren koulu osoitteessa Koulukuja 2, Padasjoki. Kiinteistö on rakennettu vuonna Tutkittavat tilat ympäröivän maanpinnan yläpuolella. Alapohjarakenne on maanvarainen betonilaatta alapuolisella lämmöneristyksellä. Ulkoseinät ovat puurunkoisia, mutta sisäpuoli tehty tiilimuurauksella. Väliseinät ovat kivi- ja levyrakenteisia. Yläpohjarakenne on puurakenteinen. Ilmanvaihtona on koneellinen tulo- ja poistoilmanvaihto. Kiinteistöön on tehty vuonna 2013 mittava peruskorjaus sisäilmaongelmien vuoksi. Peruskorjauksessa tehtiin mm. seuraavat toimenpiteet: - yläpohjaan lisälämmöneristys ja tiiveyden parantaminen spu-levyillä, vanha puhallusvilla puhallettiin tämän jälkeen spu-levyjen päälle - vesikate ja aluskate uusittiin - ulkoseinän vuorilaudat uusittiin ja tuulensuojalevyt sekä villaeristeet vaurioituneilta osin - ilmanvaihtolaitteiston tuloilmakammion äänenvaimennin villaeristeet vaihdettiin Acutec levyihin sekä osa kanavien äänenvaimentimista pinnoitettiin ja ilmanvaihtokanavat puhdistettiin - lattioiden muovimattopinnat poistettiin, tasoitteet ja vanhat liimat jyrsittiin puhtaalle betonipinnalle - lattian ja ulkoseinän rajakohtiin sekä ikkunanpuitteisiin tehtiin tiivistyskorjaukset Ardexin sisäilmakorjaustyötuotteilla - lattiaan tehtiin epoksointi, jonka jälkeen asennettiin uudet lattiapinnoitteet - luokkien allaskaapistot uusittiin - vesipisteiden viemärien mansetit uusittiin Tarkemmat tiedot peruskorjauksesta saa työn tilaajalta.

6 Sivunumero: Lähtökohta tutkimukselle Saadun tiedon mukaan tutkittavissa tiloissa toimiva henkilökunta on kokenut sisäilman laadun heikoksi ja heillä on todettu sisäilmaongelmaan viittaavaa oireilua. Osassa huoneita on havaittu poikkeavaa tuoksua. 1.3 Tutkimuksen tavoite ja rajaus Tutkimuksen tavoitteena oli selvittää koetun heikon sisäilman laadun ja hajuhaitan syyn aiheuttaja/aiheuttajia ja mahdollisia riskitekijöitä. 1.4 Tutkimusmenetelmät Tutkimusmenetelminä käytettiin aistinvaraisten havaintojen lisäksi kosteusmittauksia (pintaindikointi, betonirakenteen näytepalamittaukset ja viiltomittaukset lattian muovimatto pinnoitteen alta, luokkatilojen sisäilman suhteellisen kosteuden seuranta (käynnissä viikoilla 46-47) sekä paine-seuranta rakennuksen ulkovaipan yli, pölynkoostumusnäytteitä säännöllisen siivouksen alaisilta tasopinnoilta, lattian muovimaton VOC-materiaalinäytettä, sisäilman VOC näyttein. Sisäilman mineraalivillakuitupitoisuuden määritystä kahden viikon pölylaskeumasta Lisäksi lattian muovimaton päältä otetaan FLEC-näytteet muovimaton mahdollisen vaurioitumisen toteamiseksi. Ilmavuotoreittejä paikannettiin merkkisavun sekä lämpökuvauksen avulla. Ilmanvaihdon toimivuutta tutkittiin aistinvaraisesti sekä merkkisavun ja paine-eromittausten avulla. Suhteellinen kosteus: Vaisala HMI41 näyttölaite, mittapää HMP 42/mittapää HMP 44 Pintakosteudentunnistin: Gann Hydrotest LG3 pintaindikaattori Paine-ero: TSI DP-CALC 5825 paine-eromittari Paine-ero loggeri: Dwyer Magnesense ja Produal PEL-N paine-erolähettimet sekä Gemini TGPR (Tinytag) dataloggeri RH ja *C dataloggeri: Hygronet

7 Sivunumero: 7 2 YHTEENVETO Kohteessa ei havaittu varsinaista yksiselitteistä syytä tilan käyttäjien oireilulle pois lukien luokkahuone 174, jossa kosteusvaurio lavuaarin alapuolella lattiassa, keittiön kosteusvaurio (tiskipiste, siivouskomero sekä emännänhuone) sekä runsas yläpölyjen ja edellisen remontin puutteellinen loppusiivous alaslaskujen osalta. Luokkahuoneessa 174 havaittiin käsienpesulavuaarin alla lattiassa kohonneita kosteusarvoja, jotka olivat aiheutuneet viemärin tukoksesta. Tukos johtui siitä, että viemärin vanha mansetti oli työnnetty viemäriputken sisään. Ajan myötä viemäriputki oli padottanut, jolloin kosteutta oli päässyt lattian muovimaton alle viemäriputken lattian liitoskohdasta. Muovimaton alla liimassa oli havaittavissa kyseisessä kohdassa voimakas haju ja liima oli selkeästi vaurioitunut. Vaurioitunut matto poistettiin ja tasoitteet sekä liimat jyrsittiin puhtaalle betonipinnalle. Kastunut alue kuivattiin mikroaaltotekniikalla syyslomaviikolla. Keittiön tiskipisteen seinärakenteen kosteus vaurion aiheuttaja oli vesieristeen liitoskohta lattarakenteeseen, emännän ja siivouskomeron lattiarakenne oli kastunut pesuvesistä, massalattian ja muovimaton saumakohdista. Lattian muovimattoa tutkittiin A ja B siiven luokkatiloista. Kohonneita kosteusarvoja ei tutkimuksissa havaittu pintakosteuden tunnistimella, eikä viilto ja näytepalamittauksissa. Lattian muovimattopinnoitteen alle tehtiin useita viiltomittauksia, joiden arvot olivat kuivia (suhteellinen kosteus alle 66%). Lattian muovimatosta otettiin myös näytepaloja VOC-määritystä varten (10 kpl). Näytteiden pitoisuudet vaihtelivat µg/m 3 Työterveyslaitoksen antama viitearvo bulk-emissioille 500 µg/m 3. Maton alla oli aistinvaraisesti havaittavissa liimamainen haju. Maton liimassa ei havaittu vaurioituneisuutta (saippuoituneisuutta) ja liima ei ollut koostumukseltaan sellaista joka viittaisi siihen, että kosteus olisi aiheuttanut rasitusta mattoliimaan. Näytteen tulokset ovat liitteenä raportin perässä. Sisäilmasta otettiin VOC ilmanäytteitä, jotka eivät ylittäneet asumisterveysasetuksen (400 µg/m 3 ) toimenpideraja-arvoa (arvot vaihtelivat µg/m 3 ) ja kun ilmanvaihto sammutettiin 6 h ajaksi µg/m 3. Tutkitun siiven käytävän alaslaskukattojen päällä kulkee LVI ja sähkötekniikkaa. Alaslaskujen päällä oli havaittavissa putkieristeiden päätyjen olevan avoinna, jolloin on mahdollista että niistä irtoaa teollisia mineraalikuituja sisäilmaan. Lisäksi alaslaskujen päällä oli havaittavissa kohtalaisesti pölyä, joka on jäänyt todennäköisesti aiemman remontin yhteydessä

8 Sivunumero: 8 puutteellisen loppusiivouksen seurauksena. Alaslaskulevyjen päällä on nähtävissä jälkiä, että pölyjä on yritetty imuroida, mutta työ on tehty puutteellisesti. Teollisia mineraalikuituja havaittiin kahden luokkahuoneen tasopinnoilta otetuissa näytteissä. Tarkkaa lähdettä ei voida osoittaa, mutta yksi mahdollisuus ovat alalaskukattojen päällä olevat putkieristeet ja niiden puutteet. Tuloilmakanavasta otetussa pyyhintänäytteessä ei havaittu teollisia mineraalikuituja. Ilmanvaihtolaitteiston äänenvaimentimien materiaali oli koneiden tulokammioissa vaihdettu polyesteriin (Acutec). Siiven sisäänkäynnin oikealla puolella sijaitsevassa varastossa säilytetään askarteluun käytettävää materiaalia (olkea, savea yms.) sekä vanhoja kartta- ja opetustauluja, joista oli selkeästi aistittavissa mikrobiperäinen haju. Kyseisiä tauluja on säilytetty aiemmin vanhoilla kyläkouluilla. 3 HAVAINNOT 3.1 Ilmanvaihto Tutkimuksen yhteydessä mitattiin sisä- ja ulkoilman välinen painesuhde. Sisätilat ovat pääsääntöisesti alipaineiset (Pa) ulkoilmaan nähden. Kohteeseen asennettiin kolmeen luokkatilaan paine-eroseuranta, seurannan mukaan paineero ulkovaipan yli oli viikon tarkastelujaksolla kokoajan alipaineinen. Kiinteistössä on koneellinen tulo- ja poistoilmanvaihto. Ilmanvaihtokone sijaitsee liikuntasalin pukuhuoneiden yläpuolella. Ilmanvaihtokonehuone on epäsiisti ja siellä on sinne kuulumatonta irtaimistoa. Ilmanvaihtokoneen ääneneristysmateriaalit on peruskorjauksen yhteydessä vaihdettu. Kuva 1. Ilmanvaihdon konehuone. Tilat epäsiistit ja siellä sinne kuulumatonta irtaimistoa.

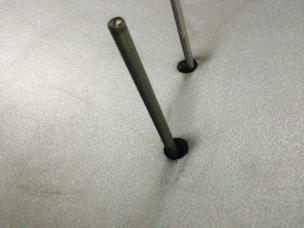

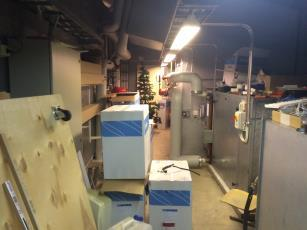

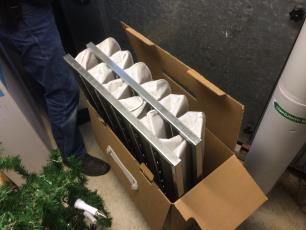

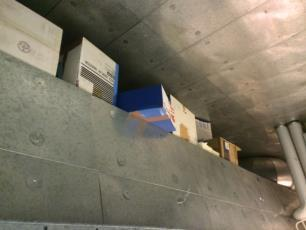

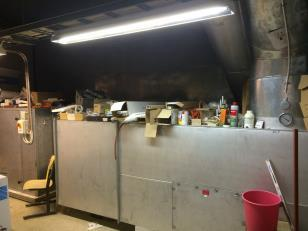

9 Sivunumero: 9 Kuva 2. Ilmanvaihdon konehuone. Tilat epäsiistit ja siellä sinne kuulumatonta irtaimistoa. Kuva 3. Ilmanvaihdon konehuone. Tilat epäsiistit ja siellä sinne kuulumatonta irtaimistoa. Kuva 4. Ilmanvaihdon konehuone. Vanhoja suodattimia.

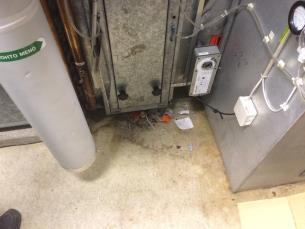

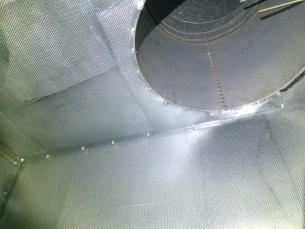

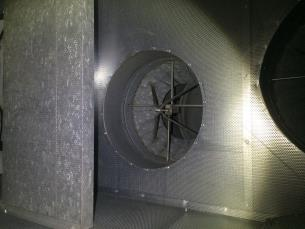

10 Sivunumero: 10 Kuva 5. Ilmanvaihdon konehuone. Tilat epäsiistit ja siellä sinne kuulumatonta irtaimistoa. Kuva 6. Ilmanvaihtokoneen sisältä. Kuva 7. Ilmanvaihtokoneen sisällä ääneneristysmateriaalit uusittu.

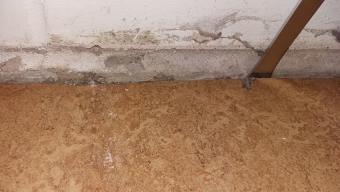

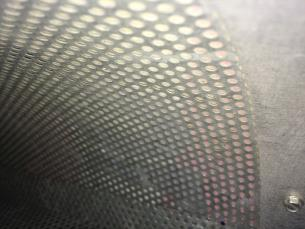

11 Sivunumero: 11 Kuva 8. Ilmanvaihtokanan antureiden läpiviennin kohdalla nähtävissä villaa. Kuva 9. Tekstiilityön luokan tuloilmakanava. Äänenvaimentimessa villaeriste. Kuva 10. Tekstiilityön luokan tuloilmakanava. Äänenvaimentimessa villaeriste.

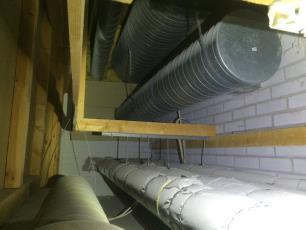

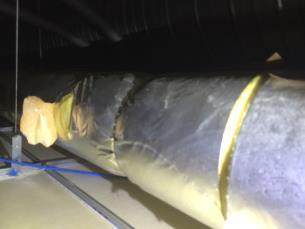

12 Sivunumero: 12 Kuva 11. Tekstiilityön luokan tuloilmakanavan pohjalla hiekka-ainesta. Kuva 12. Tekstiilityön luokan alaslaskukaton päällä oleva IV-kotelointi, ilmavaihtokanavien eristeitä paikoin paljaana. Tilassa runsaasti pölyä ja likaa. Kuva 13. Tekstiilityön luokan alaslaskukaton päällä oleva IV-kotelointi, ilmavaihtokanavien eristeitä paikoin paljaana. Tilassa runsaasti pölyä ja likaa.

13 Sivunumero: Rakenteet Ulkopuoliset osat Rakennuksen ympärillä oleva maanpinta on pääsääntöisesti muotoiltu siten, että se ei vietä rakennukseen päin. Tutkitun siiven pääsisäänkäynnin vasemmalla puolella sadevedet kuitenkin lammikoituvat pihalle. Pihalla sora-alueella yksi sadevesikaivo oli tukkeentunut. Rakennuksen salaoja- ja sadevesijärjestelmät uusittiin peruskorjauksen yhteydessä vuonna Kuva 14. Vettä lammikoitunut sisäänkäynnin vasemmalla puolelle Kuva 15. Vettä lammikoitunut sisäänkäynnin vasemmalla puolelle Kuva 16. Sadevesikaivo tukkeutunut

14 Sivunumero: Ulko- / väliseinä Ulkoseinien vuorilaudoitus uusittiin ja lämmöneristeet sekä tuulensuojalevyt uusittiin vaurioituneilta osin peruskorjauksen yhteydessä vuonna Ulkoseinät ovat puurunkoisia, sisäverhouksena on tiili. Sisäseinät ovat tiilirakenteisia. Ikkunoiden ja sisäseinien puitteet on tiivistetty karminauhoilla Alapohja Alapohjarakenteena on ns. betonilaatta alapuolisella lämmöneristyksellä. Lattia on käsitelty epoksilla peruskorjausvaiheessa ennen uusien tasoitteiden sekä pinnoitteiden asentamista. Epoksoinnin tarkoitus on ehkäistä kosteuden nousu alapohjasta. Ulkoseinien ja lattian rajat on tiivistetty peruskorjauksen yhteydessä Ardexin 8+9 vedeneristeellä ja kulmanauhalla. Ennen pinnoitusta lattian sekä tasoitteen suhteelliset kosteudet on varmistettu porareikäsekä koepalamittauksilla kesällä Tällöin arvot ovat olleet pinnoituskelpoisia. Todettu alapohjarakenne luokkatiloissa: - Muovimatto - Tasoite (casco) - ardex ep Betoni n. 80 mm - EPS-eriste (styrox) mm - Muovi (paikoin ei ollut muovia) - Alustäyttö (hiekka) Kuva 17. Putkieristeiden päitä avoinna Alaslaskun päällä oli havaittavissa jonkin verran pölyä. Alaslaskuja on selvästi koetettu imuroida (todennäköisesti remontin jälkeen), mutta työn laatu ei ole ollut riittävä.

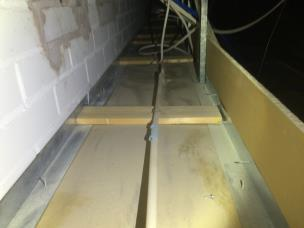

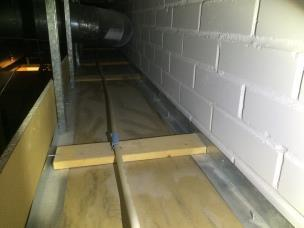

15 Sivunumero: 15 Kuva 18. Käytävän alaslaskun päällä pölyä. Kuva 19. Käytävän alaslaskun päällä pölyä Yläpohja Yläpohja on puurakenteinen, vesikatteena on rivipeltikate, joka on asennettu vuonna 2013 peruskorjauksen yhteydessä. Lisälämmöneristys on tehty SPU-levyllä, jonka päälle on puhalluttu uudestaan vanhat yläpohjasta imuroidut puhallusvillat. Kohteessa oli aiemmin ongelmana yläpohjan lämpövuodot, jonka vuoksi katolla olleet lumet sulivat ja aiheuttivat jääpatoja räystäille. Yläpohjassa ei tarkistushetkellä havaittu rakenteissa vaurioita tai vesikaton vuotoja. Yläpohjarakenne: - Kattoverhouslevy - Kantavat puurakenteet (joiden välissä spu levy) - Puhallusvilla 600 mm - Ullakkotila, vesikattorakenne (raakapontti ja rivipeltikate).

16 Sivunumero: 16 Kuva 20. Tarkistushetkellä tutkitun siiven kattoluukku oli pois paikoiltaan, mutta yläpohjan villaeriste ei ollut kastunut. 3.3 Opetus- ja käytävätilat: Luokkahuoneessa 174 havaittiin käsienpesulavuaarin alla lattiassa kohonneita kosteusarvoja, jotka olivat aiheutuneet viemärin tukoksesta. Tukos johtui siitä, että viemärin vanha mansetti oli työnnetty viemäriputken sisään. Ajan myötä viemäriputki oli padottanut, jolloin kosteutta oli päässyt lattian muovimaton alle viemäriputken lattian liitoskohdasta. Muovimaton alla liimassa oli havaittavissa kyseisessä kohdassa voimakas haju ja liima oli selkeästi vaurioitunut. Vaurioitunut matto poistettiin ja tasoitteet sekä liimat jyrsittiin puhtaalle betonipinnalle. Kastunut alue kuivattiin mikroaaltotekniikalla syyslomaviikolla. Kuva 21. Lavuaarin viemärin sisään työnnetty vanha mansetti.

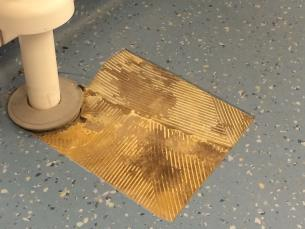

17 Sivunumero: 17 Kuva 22. Lattian muovimaton alla liima vaurioitunut Kuva 23. Viemärissä ollut tukkeuma Kohonneita kosteusarvoja havaittiin myös käytävän siivouskomeron lattiakaivon ympärillä. Lattiakaivon tiiveydestä ei ole varmuutta, remontin yhteydessä lattiakaivoa ei ole vaihdettu. Lavuaarin viemäriputki vuoti tarkistushetkellä.

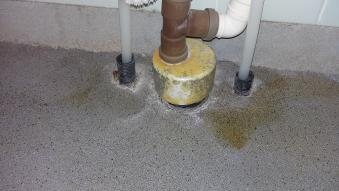

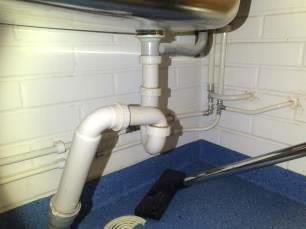

18 Sivunumero: 18 Kuva 24. Siivouskomeron lavuaarin viemäriputki tiputteli. Kuva 25. Siivouskomeron lattiakaivon ympärillä kohonneita kosteusarvoja. Käytävän sähkökaapin alla kotelossa havaittiin runsaasti pölyä sekä ilmavuotoja sähköputkien alapohjan läpivientien kohdalta. Sähkökaapin yläpuolella oli lisäksi mineraalivillaeristettä, jonka käyttötarkoitus ei selvinnyt.

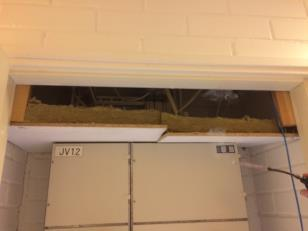

19 Sivunumero: 19 Kuva 26. Sähkökaapin pohjalla runsaasti pölyä. Ilmavuotoja sähköputkien läpivientien kohdalta. Kuva 27. Sähkökaapin päällä mineraalivillaeristeitä 4 LISÄTUTKIMUKSET 4.1 Opetustilat Tiloissa ei todettu kohonneita kosteuspitoisuuksia alapohjan betonirakenteissa 4.2 Käytävä 111 Käytävällä rst kannen alla viemärin tarkistuspiste, jonka läpivienti alapohjaan oli epätiivis, maaperän epäpuhtauksia on kulkeutunut sisäilmaan ko. reitin kautta. Rakenne tiivistettiin BLOWERPROOF LIQUID BRUSH tuotteella.

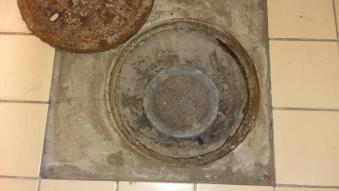

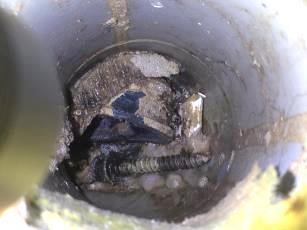

20 Sivunumero: 20 Kuva 28. Käytävällä 111 oleva viemärin tarkistus piste. Kuva 29. Käytävällä 111 oleva viemärin tarkistus piste. 4.3 Inva wc 113 Inva wc:n yläpohjan spu levy ei ole tiiviisti paikallaan, vaurio aiheutunut rakennusaikana mahdollisesti työntekijän horjahtamisen seurauksena Kuva 30. Inva wc 113 yläpohjan spu levy ei ole tiiviisti paikallaan

21 Sivunumero: Opetusväline varasto 115 Seinän ja lattian liitoskohtaa ei ole tiivistetty remontin yhteydessä, merkkisavulla todettiin ilmavirtausta ko. raon kautta, josta pääsee kulkeutumaan maaperän epäpuhtauksia huonetilan ilmaan. Tilassa on oma poisto, jolloin epäpuhtaudet eivät leviä ympäröiviin tiloihin. Kuva 31 opetusväline varasto 115 seinän ja lattian liitoskohdassa betonin kuivumiskutistumasta aiheutunut rako. 4.5 Käytävä 120 Käytävällä valurautakannen alla viemärin tarkistuspiste, jonka läpivienti alapohjaan oli epätiivis, maaperän epäpuhtauksia on kulkeutunut sisäilmaan ko. reitin kautta. Rakenne tiivistettiin BLOWERPROOF LIQUID BRUSH tuotteella. Viemärin tarkastus yhteen kannesta puuttui tiiviste, joka on aistittavissa ko. käytävällä viemärin hajuna.

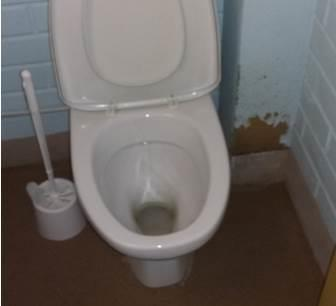

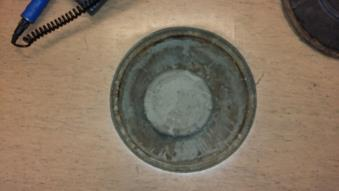

22 Sivunumero: 22 Kuva 31 käytävä 120 viemärin tarkistus piste. Kuva 32 käytävä 120 viemärin tarkistus piste. 4.6 Wc tila 129 Lastulevykotelon alareuna vaurioitunut roiskuneiden eritteiden seurauksena,ei kohonneita kosteuksia.

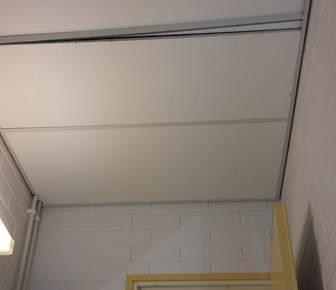

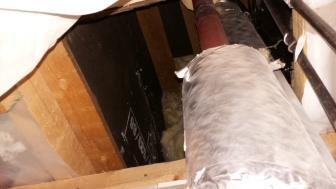

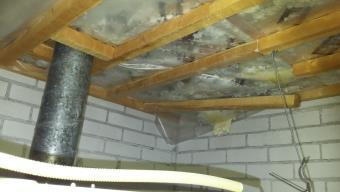

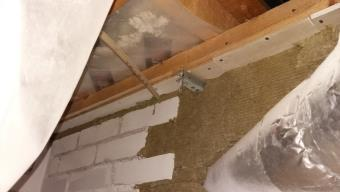

23 Sivunumero: 23 Kuva 33. wc tila 129, wc- laitteen oikealla puolella olevan kotelon alareuna vaurioitunut roiskuneiden eritteiden seurauksena. 4.7 Etuhuone 146 ja wc 147 Yläpohjan tiiveys puutteellinen, paljaita villaeristeitä alaslaskukaton yläpuolella. Kuva 34. Etuhuone146 alaslaskukatto

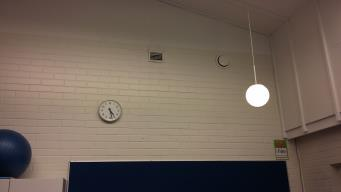

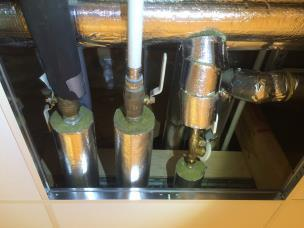

24 Sivunumero: 24 Kuva 35. Etuhuone146 paljaita villaeristeitä alaslaskukaton yläpuolella. Kuva 36. Lämmöntalteenotto putkien läpivientikohta katolle. 4.8 Kirjasto 156 Kirjaston ilmamäärä on noin 26 l/s, ilmamäärän mukaan tilassa voisi opiskella / työskennellä mittaushetkellä todettujen ilmamäärien mukaan 4 henkilöä. Kuva 37 Kirjasto 156 tulo ja poisto päätelaitteet

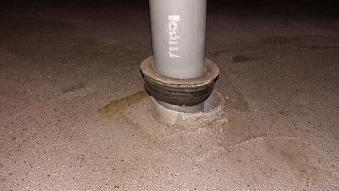

25 Sivunumero: Keittiö 168 Keittiön tiskipöydän ja lavuaarin viemäreiden mansetit olivat pois paikoiltaan, jonka seurauksena ovat viemärikaasut päässeet keittiön huoneilmaan. Mansetit asennettiin tutkimuksen yhteydessä paikoilleen. Astianpesupisteen kohdalla seinärakennetta on korjattu jossakin vaiheessa rakennuksen elinkaarenaikana. Korjaus ei ole ollut riittävä tai korjaus ei ole teknisesti onnistunut, roiskevedet ovat kastelleet seinärakennetta noin 3-4 m 2 alueelta, märkä alue seinärakenteessa on levinnyt myös ruokasalin puolelle. Kuva 38 Keittiön tiskialtaan poistoviemärin mansetti pois paikoiltaan Kuva 39 Keittiön tiskialtaan poistoviemärin mansetti pois paikoiltaan

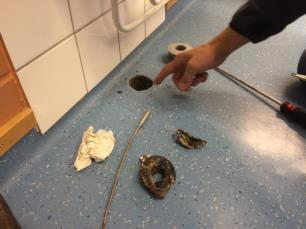

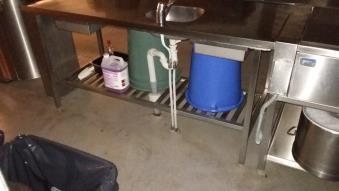

26 Sivunumero: 26 Kuva 40 Keittiön käsienpesualtaan lavuaarin mansetti poispaikaltaan. Kuva 41 Astianpesupiste seinärakenne on kastunut, kastunut alue rajattu kuvassa. Kuva 41 Seinärakenne on märkä myös ruokasalin puolelta, kastunut alue rajattu kuvassa.

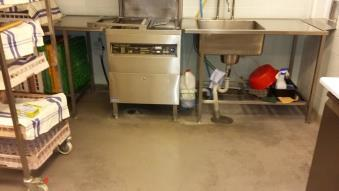

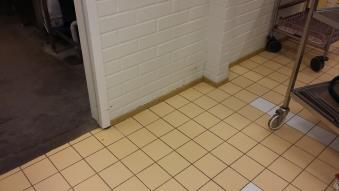

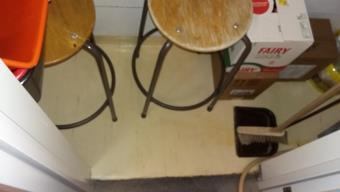

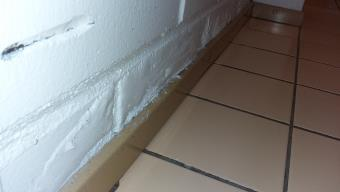

27 Sivunumero: 27 Kuva 42 Maali hilseilee seinän alareunassa kosteuden vaikutuksesta Siivous 167 Siivouskomeron lattia on märkä, keittiön pesun yhteydessä pesuvedet ovat päässeet siivouskomeron maton alle, koska maton ja massalattian saumat eivät ole tiiviit. Kuva 43. Siivouskomero Kuva 44. Siivouskomeron kynnys epätiivis rajakohta

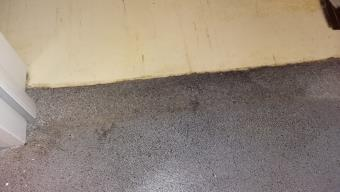

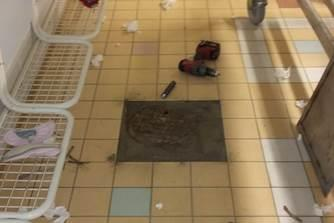

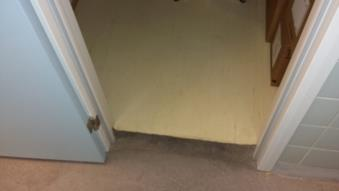

28 Sivunumero: Emäntä 166 Emännänhuoneen kynnyksellä muovimatto on irti alustastaan ja kosteusarvot koholla. Kuva 45 Emännänhuoneen kynnys 4.12 Wc 158 Wc:n lattiassa valurautakannen alla viemärin tarkistuspiste, jonka läpivienti alapohjaan oli epä-tiivis, maaperän epäpuhtauksia on kulkeutunut sisäilmaan ko. reitin kautta. Rakenne tiivistettiin BLOWERPROOF LIQUID BRUSH tuotteella. Katossa vanha vauriojälki, kattoverhous uusittava Muut huomiot Luokkatiloissa olevissa pianoissa havaittiin voimakasta mikrobiperäistä hajua kun pianon kansi aukaistiin ja sisustaa arvioitiin aistinvaraisesti. Pianoja on todennäköisesti säilytetty aiemmin vääränlaisissa säilytysolosuhteissa. Kuva 46 Tekstiilityöluokan piano, jossa oli erittäin voimakas mikrobiperäinen haju.

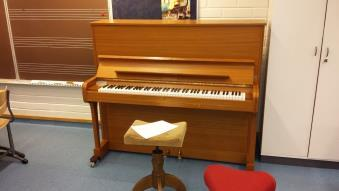

29 Sivunumero: 29 Kuva 47. Tekstiilityöluokan pianon kansi avattuna, pianon sisällä on pehmeitä ym. pintoja, joihin on kontaminoitunut hajuja. Hajut aiheuttavat herkistyneille henkilöille ärsytysoireita. 5 LISÄTUTKIMUS Lämpökuvaus / ilmavuotojen paikannus Ennen lämpökuvausta järjestettiin kuvattaviin tiloihin alipaine, joka vaihteli Pa. välillä. Rakenteiden lämpökuvaus suoritettiin edellä mainituissa olosuhteissa. Seinän ja lattian rajakohdissa ja ikkunoiden karmin ja kiinteistön runkorakenteen liitoksissa ei todettu ilmavuotoja, josta voidaan todeta, että tiivistyskorjaus on tältä osalta onnistunut. Vuotokohtia havaittiin testiolosuhteissa luokkien 3A (173), 4 (185) ulkonurkassa verhokotelon päädyssä, Atk kuokan (112) katossa tv- ja keskusradiotilan seinustalla (143) ja sisääntuloaulan otsapinnassa (102) sekä liikuntasalin piippuhyllyn molemmissa nurkissa. Näillä alipaineessa todetuilla yksittäisillä vuotokohdilla ei ole ratkaisevaa merkitystä koettuun sisäilmanlaadun puutteisiin. 6 TOIMENPIDE SUOSITUKSET - Käytävän alaslaskukattojen yläpuoliset tilat tulee puhdistaa kosteus- ja mikrobivaurioituneen tilan siivousohjeistuksen mukaisesti. - Alaslaskujen yläpuoliset putkieristeiden repsottavat päät tulee korjata asianmukaisesti

30 Sivunumero: 30 - A siiven tuloilmakanavan kaikki äänenvaimentimet suositellaan uusittavaksi (pinnoitus ei ole riittävä korjaustoimenpide, äänenvaimentimen eristemateriaalina mineraalivilla) - Tekstiilityön luokan sisääntulon yläpuolella sijaitseva piippuhylly sekä IVkanavakotelo tulee puhdistaa pölystä sekä rakennusjätteistä (kanavakoteloon tulee järjestää kulkuaukko). - Varastotilasta tulee poistaa vanhat kartta- ja opetustaulut sekä muu orgaaninen askartelumateriaali - Käytävän sähkökaapin alapuolinen kotelo tulee puhdistaa sekä sähköputkien läpiviennit alapohjaan tiivistää - Sähkökaapin yläpuolelta tulee poistaa mineraalivillat - Käytävän siivouskomeron lattiapinnoite tulee poistaa ja tasoitteet sekä liimat hioa puhteella betonipinnalle, lattiakaivo tulee uusia ja rakenteet kuivata koneellisesti purkutyön jälkeen - IV-konehuone tulee puhdistaa kaikesta sinne kuulumattomasta irtaimesta ja materiaalista (vanhoja käytettyjä suodattimia ei tule säilyttää IV-konehuoneessa) - IV-konehuoneen tyhjennyksen jälkeen seinä-, lattia- ja tasopinnat tulee siivota kaikesta pölystä ja liasta - Pihalla tukkeutuneen sadevesikaivon puhdistus ja maanpintojen muotoilu tarvittavilta osin poispäin rakennuksesta viettäväksi siten ettei vesi lammikoidu pihalle 6.1 Päivitys Opetusvälinevaraston 115 seinän ja lattian liitoskohdan tiivistys. - Käytävän 120 viemärin tarkastusluukun tiivisteen asennus. - Wc tilan 129 lastulevykotelon korjaus. - Etuhuoneen 146 ja wc:n 147 alaslaskukaton aukaisu ja yläpohjarakenteen tiivistyskorjaus, sekä paljaiden villaeristeiden poisto. - Kirjastotilan ilmanvaihdon lisäys mikäli tilaa käyttää enemmän kuin 4 henkilöä. - Keittiön tiskipisteen kosteusvaurion korjaus. - Siivouskomeron 167 muovimaton poisto, betonirakenteen kuivaus jonka jälkeen uudelleen pinnoitus. - Emännänhuoneen 166 muovimaton poisto, mattoliiman ja tasoitteen jyrsintä jonka jälkeen uudelleen pinnoitus. - Wc tilan 158 kattoverhouksen purku ja uusinta. - Vanhat pianot tulee poistaa koulun tiloista kokonaan. 6.2 Päivitys Suositellaan muovimatto pinnoitteen uusimista esim. kuivapuristelaatalle testaus tarkoituksella 1-2 luokkaa.

31 Sivunumero: Päivitys Opettajienhuoneessa suoritettiin viikolla 40 lisätutkimuksia. Lattian eristetilan kosteuksia mitattiin kolmesta pisteestä, mitta-arvot olivat kuivia (suhteellinen kosteus alle 60%) eristeen alapinnastamitattuna. Opettajanhuoneen lattiatasoitteesta otettiin kaksi bulk näytettä, toinen näyte otettiin vaatenaulakon kohdalta TVOC arvo oli 40 µg/m 2 ja toinen otettiin keskilattialta TVOC arvo oli 70 µg/m 2. Työterveyslaitoksen viitearvo tasoitemateriaaleille on TVOC arvo oli 50 µg/m 2. viitearvo edustaa TTL:n asiakasnäytteiden osalta 80 % (TVOC) ja (2-etyyli-1-heksanoli) 85% persentiilejä eli kuinka paljon näytteistä jää alle viitearvon. Opettajan huoneen alakaton päältä otettiin kaksi suorasivelynäytettä mikrobipitoisuuden määrittämiseksi, näytteiden pitoisuudet eivät ylittäneet asumisterveysasetuksen toimenpiderajaa (10000 cfu/g tai +++). Näytteissä todettiin erikasvatusalustoilla vain yksittäisiä yleisimpiä ulkoilmamikrobeja (Penicillium ja Cladosporium). Syksynaikana luokkatiloista suoritettujen 4 kpl (2kpl a-siipi ja 2 kpl B siipi) sisäilman TVOC pitoisuudet eivät ylitä asumisterveysasetuksen 400 µg/m 3 g toimenpidearvoa, mutta henkilökunnan ja muutamien oppilaiden oireilujen jatkuttua suositellaan A-siiven luokkatilojen muovimattopinnoitteiden vaihtamista kuivapuristelaatalle. Muovimatot poistetaan, mattoliimat, tasoitteet ja ep 2000 epoksi jyrsitään puhtaalle betonipinnalle, jyrsintätyön jälkeen betonirakenteesta otetaan bulk näytteet ennen pinnoitustyön aloittamista. Mikäli betonin bulk näytteissä havaitaan hajoamisreaktiota indikoivia yhdisteitä tulee betonirakenne lämmittää +65 o C, 30 mm syvyyteen. Seinän ja lattian liitoskohdan ardexin 8+9 tuotteella tehtyä tiivistystä ei poisteta. Korjaustyön aikainen alipaineistus ja suojaus suoritetaan Ratu kortin ohjeistuksen mukaisesti alipaineistuksen tulee olla päällä 7/24 ja voidaan lopettaa kun loppusiivous on suoritettu. Sisäilman mikrobipitoisuuden tutkimiseksi vietiin jokaiseen luokkatilaan laskeumalevyt (14 vrk laskeuma). Joululoman aikana jokaisesta luokkatilasta otetaan myös andersen keräimellä sisäilmamikrobinäyteet.

32 Sivunumero: 32 7 SUORITETUT KORJAUKSET Kaikki tutkimuksessa todetut virheet ja puutteet korjattiin lukuvuoden aikana pois lukien Etuhuoneen 146 yläpohjan epätiiveydet Siivouskomeron 167 lattian muovimatto ja lattiakaivo Wc tilan 158 kattoverhouslevy. Erityisopetusluokan lattiaan suoritettiin kokeilukorjaus, jossa muovimato korvattiin kuivapuristelaatalla. 8 NÄYTTEET 8.1 Sisäilman ja tuloilmakanavan kuitupitoisuus Sisäilman mineraalivilla kuitupitoisuuden määrittäminen tullaan toteuttamaan välisellä ajalla. Kuitunäytteiden tulkintaohje: Työterveyslaitoksen suositus ohjearvoksi kuitutiheydelle kahden viikon pölylaskeumasta on 0,2 kuitua / cm 2. Ohjearvon ylittyessä on tarpeen selvittää kuitulähteet ja mahdollisuudet kuitupitoisuuksien vähentämiseksi.(työterveyslaitos) 8.2 Tasopintojen pölynkoostumus näytteet Kiinteistöstä otettiin 5 kpl pölynkoostumus näytteitä luokkien säännöllisen siivouksen piirissä olevilta tasopinnoilta sekä yksi kappale tekstiilityön luokan tuloilmakanavasta. Otetut näytteet 1, 2 ja 4 sisälsivät vain tavanomaista huonepölyä. Tavanomainen huonepöly koostuu lähinnä tekstiili- ja paperikuiduista sekä hilsehiukkasista. Näytteet 3 ja 5 sisälsivät tavanomaisen huonepölyn lisäksi poikkeavina teollisia mineraalikuituja (vuorivilla, lasivilla ja lasikuitu). Luokasta 2A otettu näyte #3 sisälsi teollisia mineraalikuituja vähäisiä määriä. Luokasta 2B otettu näyte #5 sisälsi teollisia mineraalikuituja 1-5 paino-%. Näytteiden # 3 ja #5 tulokset viittaavat kuitulähteeseen sisätiloissa. Näiden näytteiden lisäksi otettiin pölynkoostumusnäyte tekstiilityön luokan tuloilmakanavasta. Näytteessä havaittiin karkeaa ulkoilmapölyä.

33 Sivunumero: Materiaalinäyte haihtuvien orgaanisten yhdisteiden pitoisuus (VOC-pitoisuus) Kiinteistöstä otettiin 10 kpl materiaalinäytteitä (bulk-näyte) VOC-yhdisteiden määrittämiseksi. Näyte lähetettiin Työterveyslaitokselle tutkittavaksi. Materiaalinäytteiden VOC-tulokset sivulla 35 taulukossa 1. Materiaalinäytteiden tulkinta: Työterveyslaitos on antanut Bulk-emissioille seuraavat viitearvot: PVC, jossa pehmittimenä DINCH (di-isonyyliheksahydroftalaatti), DINP (diisononyylftalaatti) tai DIDP (di-isodekyyliftalaatti). Muovimatot vuoden 2007 jälkeen. - TVOC 500 µg/m 3 g - 2-Etyyli-1-heksanoli 50 µg/m 3 g - C9-alkoholit µg/m 3 g Tällä menetelmällä tehdyt näytteet eivät vastaa huoneilmasta kerättyjä näytteitä eivätkä materiaalien päästöluokitusta (M-luokat) 8.4 FLEC-näyte lattian muovimaton päältä Kiinteistöstä otettiin 2 kpl FLEC-näytteitä lattian muovimaton päältä, joilla pyritään selvittämään lattian muovimaton mahdollista kemiallista hajoamisreaktiota. FLEC- näytteissä TVOC pitoisuudet olivat 20 µg/m 3 g. 8.5 Lisänäytteenotto muovimatoista Muovimatoista otettiin 2 BULK näytettä luokista 2A (172) ja 3A (173) ja aikaisempi näyte luokka 2B (174). Uusien näytteiden TVOC arvot ylittävät Työterveuslaitoksen viitearvon 500µg/m 3 /g. Työterveyslaitoksen tutkijan Hanna Hovin mukaan kaikissa BULK näytteissä nousee esille korkea bentsyyliahkoholin sekä uusissa näytteissä 2-etyyli1-heksanolin pitoisuudet. Bentsyylialkoholin korkeapitoisuus kertoo mahdollisesta epoksin hajoamisreaktiosta ja 2-etyyli1-heksanolin korkeat pitoisuudet myös hajoamis / käymisreaktiosta. Korkea 2-(2Butoksietoksi) Etanoli pitoisuus on peräisin muovimaton pinnasta ja on normaali uusilla pinnoitteilla.

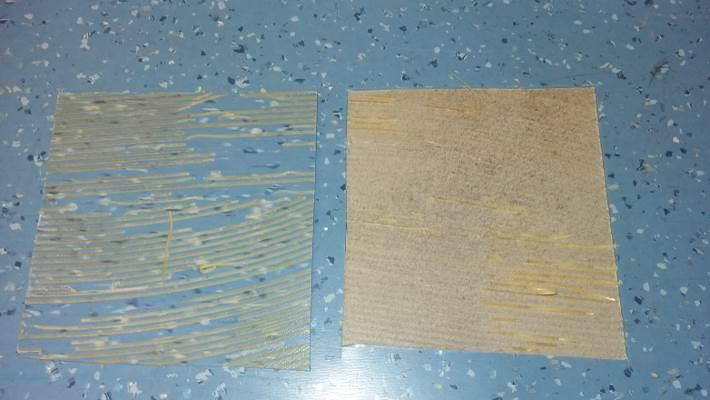

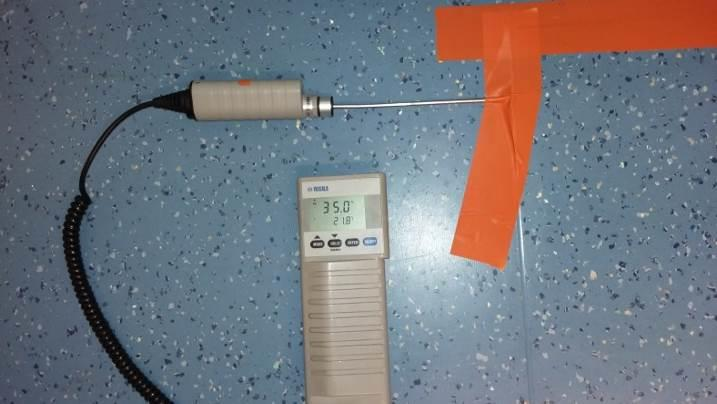

34 Sivunumero: 34 Kuva 48 Luokka 173 BULK ja mikrobi näytteen ottokohta. Kuva 49 Viiltomittaus ulkoseinän vierusta luokka109 rakenne poikkeuksellisen kuiva (35%21,8 O C).

35 Sivunumero: Viitearvotaulukko 9 LISÄ BULK SEKÄ ILMA NÄYTTEET (HELMI-/MAALISKUU 2016) BULK näytteitä otettiin muovimatosta lisää 7 kpl ja 3 epoksista Työterveyslaitoksen viitearvo alittuu kolmessa näytteessä ja lopuissa viitearvo ylittyy. Epoksille ei ole viitearvoja. Epoksinäytteellä varmistettiin, ettei epoksissa ole alkanut käymisreaktio (Työterveyslaitoksen ohjeen mukaisesti), tuloksen perusteella epoksissa TVOC pitoisuus on matalampi kuin muovimatossa. Ilmanäytteissä, joita otettiin 6 kpl (kaksi näytettä otettiin siten, että ilmanvaihto oli 6 h poispäältä) arvot nousivat (53-58 µg/m 3 ), muuten iv- ollessa päällä ilman TVOC pitoisuudet olivat alhaisia >15-26 µg/m 3. Pur-pintaisen maton läpi ei näytteiden perusteella kulkeudu sisäilmaan asumisterveysasetuksen toimenpiderajan ylittäviä (400 µg/m 3 ) pitoisuuksia haihtuvaorgaanisia yhdisteitä.

36 Sivunumero: Lisänäytteet ja tutkimus opettajainhuone, viikko Kohteesta otettiin opettajainhuoneen lattiapinnoitteesta sekä lattiapinnoitteen alla olevasta tasoitekerroksesta bulk-näytteitä, joista määritettiin haihtuvat orgaaniset yhdisteet. Opettajan huoneen naulakon kohdalta lattian parketin alta lattiatasoitteesta otetussa näytteessä ei ylittynyt Työterveyslaitoksen antama viitearvo TVOC 50 µg/m³g. Opettajan huoneen keskeltä parketin alta otetussa lattiatasoitteen näytteessä viitearvo ylittyy (arvo TVOC 70 µg/m 3 g). Aistinvaraisesti kummassakaan kohdista ei havaittu poikkeavaa hajua. Varastohuoneesta otetussa lattian muovimaton bulk-näytteessä TVOC arvo oli 660 µg/m 3 g, joka ylittää Työterveyslaitoksen antaman viitearvon 500 µg/m 3 g. 9.2 Seuranta, sisäilmanäytteitä viikko Luokkatiloista 107, 109, 173 ja 185 otettiin sisäilmasta ammoniakki- sekä VOC-ilmanäytteet asumisterveysasetuksen mukaisesti. Luokkatilat valittiin aikaisempien bulk näytteiden pienimmän ja suurimman pitoisuuksien perusteella. Tilassa 185 bulk-näytteen TVOC arvo oli korkein, 1400 µg/m 3 g ja luokkatilan 107 arvo matalin, TVOC 300 µg/m 3 g. Seurantailmanäytteiden perusteella luokkatilojen TVOC-pitoisuus ei ylitä asumisterveysasetuksen TVOC 400 µg/m 3 g toimenpiderajaa. Ammoniakkinäytteissä luokkatiloista 107, 109, 173 ja 185 ei havaittu poikkeavia pitoisuuksia. Ammoniakkipitoisuudet alittivat Työterveyslaitoksen viitearvon 25 µg/m 3. Sosiaali- ja terveysministeriön asetus asunnon ja muun oleskelutilan terveydellisistä olosuhteista sekä ulkopuolisten asiantuntijoiden pätevyysvaatimuksista 15 Haihtuvat orgaaniset yhdisteet Haihtuvien orgaanisten yhdisteiden tolueenivasteella lasketun kokonaispitoisuuden toimenpideraja huoneilmassa on 400 µg/m³. Yksittäisen haihtuvan orgaanisen yhdisteen tolueenivasteella lasketun pitoisuuden toimenpideraja huoneilmassa on 50 µg/m³.

37 Sivunumero: 37 Taulukko 1 VOC näytteiden tulokset koottuna. Tila TVOC matto (viitearvo 500µg/m 3 ) Bentsyylialkoholi 2-Etyyli 1-Heksanoli (viitearvo 50 µg/m 3 ) TVOC Epoksi / / / / - TVOC Ilma Iv päällä/ pois toimenpideraja 400 µg/m³ 10 RADON Kiinteistöstä otettiin 8 kpl radon näytteitä, radon pitoisuudet vaihtelivat 20 ja 60 Bq välillä. Radonpitoisuudet olivat laskeneet edellisestä mittauksesta (20-90 Bq). Vanhan kiinteistön radon pitoisuuden raja-arvo on 400 Bq.

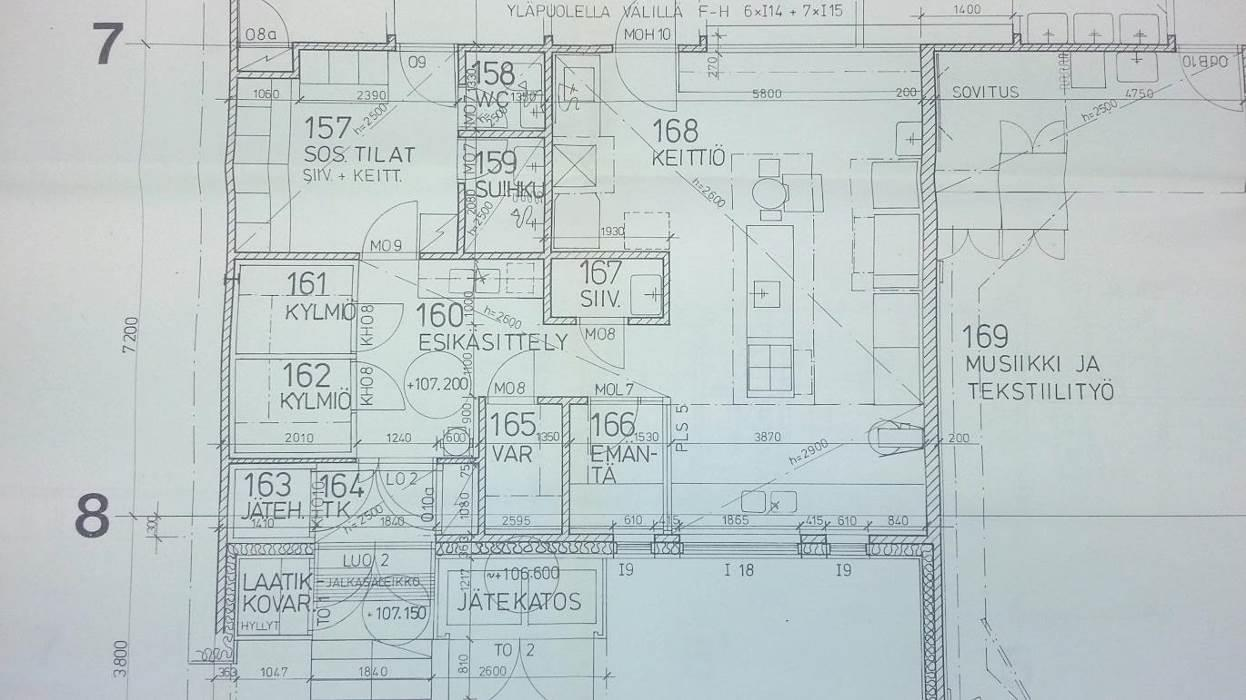

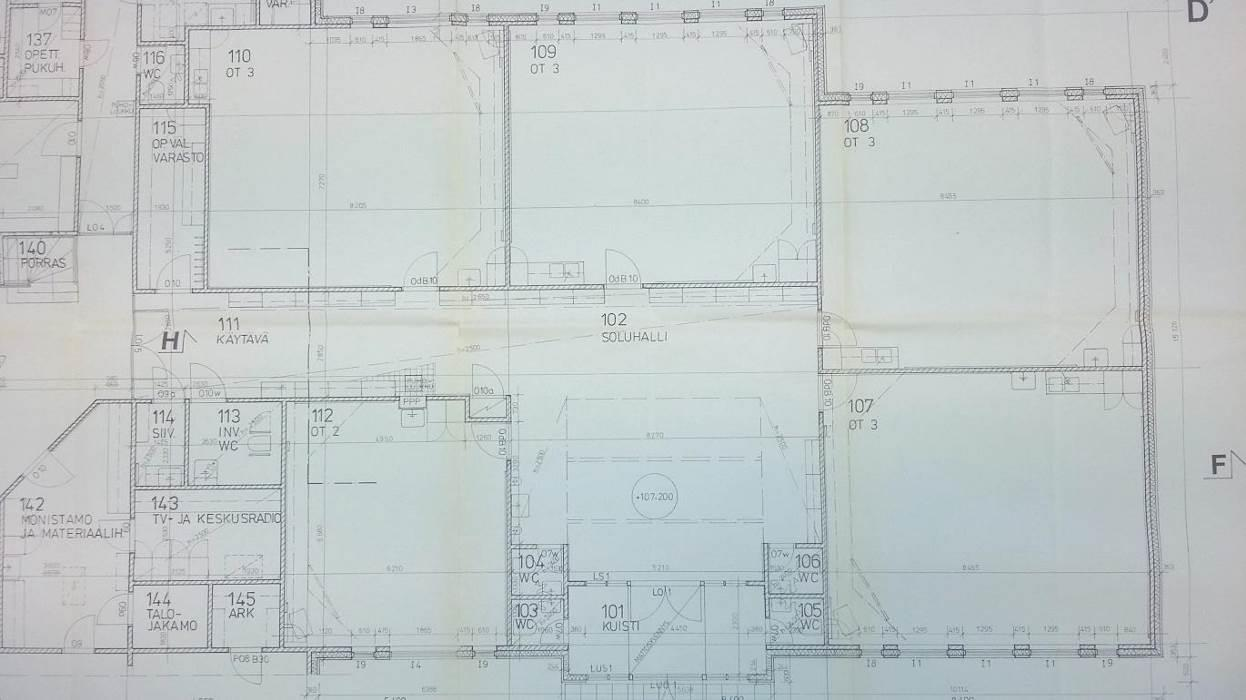

38 LIITE 1 Piirros/pohjakuva: ei mittakaavassa viitteellinen, päivitetään kaikkien tulosten saavuttua VOC ilmasta Pölyn koostumus 1 VOC ilmasta Pölyn koostumus 5 VOCmateriaalinäyte VOC ilmasta Pölyn koostumus, IV - kanava Pölyn koostumus 2 Pölyn koostumus 3 Pölyn koostumus 4 Pölyn koostumus VOC- Pölyn koostusmusnäyte VOC-näyte (materiaali) KL 1 Kuitulaskeuma (laskeumalevy) (lisätään myöhemmin) Ilmavuotokohta Paine-ero tilojen välillä PA VOC ilmasta VOC-näyte sisäilmasta

39 LIITE 2 VOC ilmasta VOC ilmasta Ilmavuotokohta VOC- VOC- VOC- VOC- VOC- VOC- VOC-näyte (materiaali) VOC ilmasta VOC-näyte sisäilmasta

40 LIITE 3 Seinärakenne kastunut Lattiarakenne kastunut

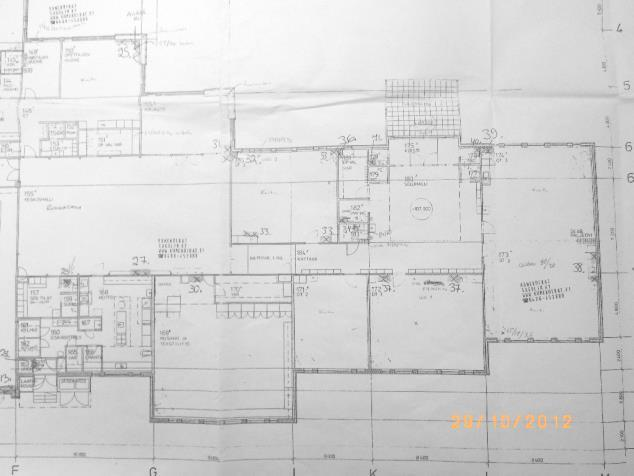

41 LIITE 4 Piirros/pohjakuva: III I II Näyte 16SM Näyte 16SM A 9 6 C 7 8 B Bulk näyte CK
