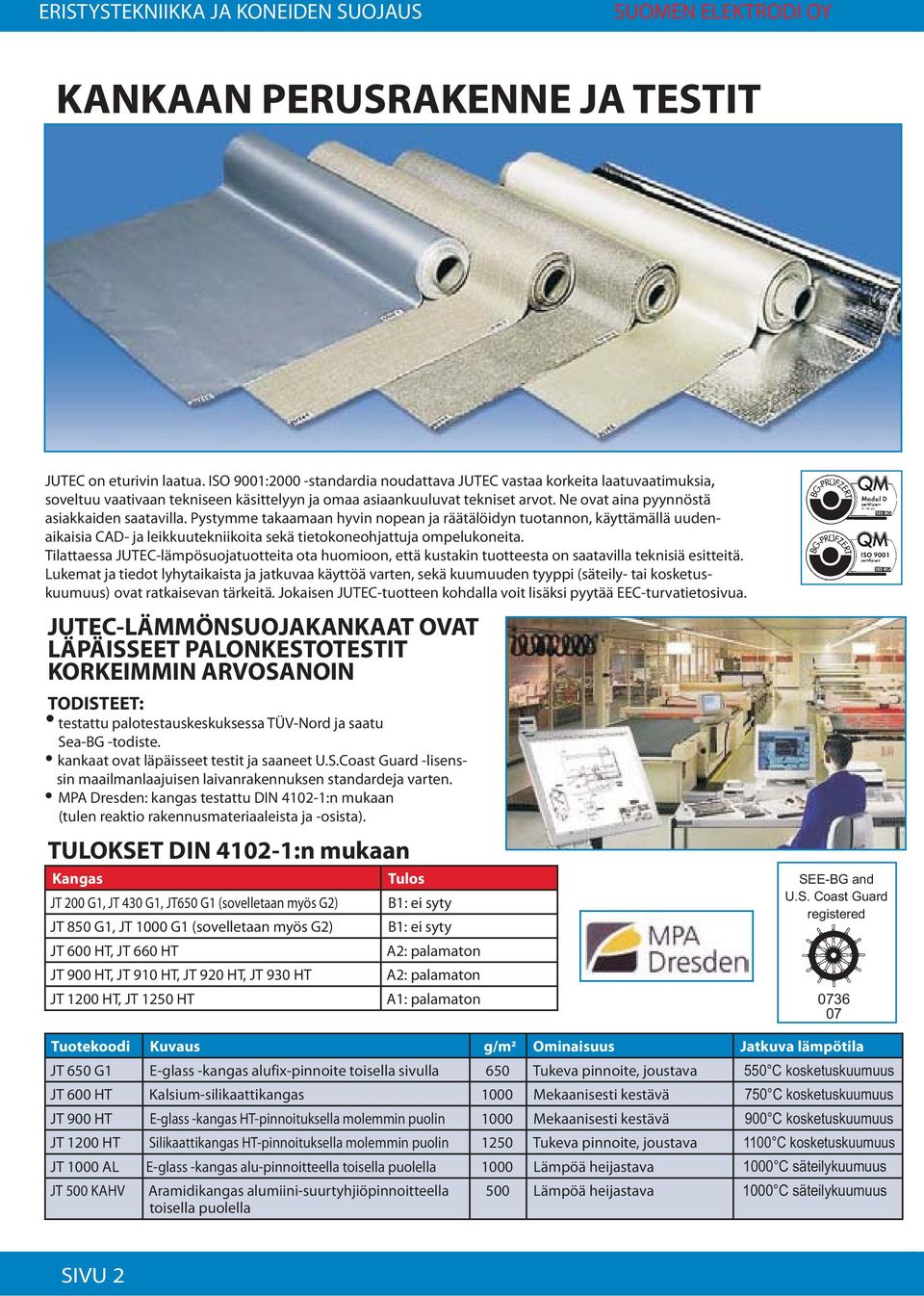

2 KANKAAN PERUSRAKENNE JA TESTIT JUTEC on eturivin laatua. ISO 9001:2000 -standardia noudattava JUTEC vastaa korkeita laatuvaatimuksia, soveltuu vaativaan tekniseen käsittelyyn ja omaa asiaankuuluvat tekniset arvot. Ne ovat aina pyynnöstä asiakkaiden saatavilla. Pystymme takaamaan hyvin nopean ja räätälöidyn tuotannon, käyttämällä uudenaikaisia CAD- ja leikkuutekniikoita sekä tietokoneohjattuja ompelukoneita. Tilattaessa JUTEC-lämpösuojatuotteita ota huomioon, että kustakin tuotteesta on saatavilla teknisiä esitteitä. Lukemat ja tiedot lyhytaikaista ja jatkuvaa käyttöä varten, sekä kuumuuden tyyppi (säteily- tai kosketuskuumuus) ovat ratkaisevan tärkeitä. Jokaisen JUTEC-tuotteen kohdalla voit lisäksi pyytää EEC-turvatietosivua. JUTEC-LÄMMÖNSUOJAKANKAAT OVAT LÄPÄISSEET PALONKESTOTESTIT KORKEIMMIN ARVOSANOIN TODISTEET: testattu palotestauskeskuksessa TÜV-Nord ja saatu Sea-BG -todiste. kankaat ovat läpäisseet testit ja saaneet U.S.Coast Guard -lisenssin maailmanlaajuisen laivanrakennuksen standardeja varten. MPA Dresden: kangas testattu DIN :n mukaan (tulen reaktio rakennusmateriaaleista ja -osista). TULOKSET DIN :n mukaan Kangas JT 200 G1, JT 430 G1, JT650 G1 (sovelletaan myös G2) JT 850 G1, JT 1000 G1 (sovelletaan myös G2) JT 600 HT, JT 660 HT JT 900 HT, JT 910 HT, JT 920 HT, JT 930 HT JT 1200 HT, JT 1250 HT Tulos B1: ei syty B1: ei syty A2: palamaton A2: palamaton A1: palamaton SEE-BG and U.S. Coast Guard registered Tuotekoodi Kuvaus g/m² Ominaisuus Jatkuva lämpötila JT 650 G1 E-glass -kangas alufix-pinnoite toisella sivulla 650 Tukeva pinnoite, joustava 550 C kosketuskuumuus JT 600 HT Kalsium-silikaattikangas 1000 Mekaanisesti kestävä 750 C kosketuskuumuus JT 900 HT E-glass -kangas HT-pinnoituksella molemmin puolin 1000 Mekaanisesti kestävä 900 C kosketuskuumuus JT 1200 HT Silikaattikangas HT-pinnoituksella molemmin puolin 1250 Tukeva pinnoite, joustava 1100 C kosketuskuumuus JT 1000 AL E-glass -kangas alu-pinnoitteella toisella puolella 1000 Lämpöä heijastava 1000 C säteilykuumuus JT 500 KAHV Aramidikangas alumiini-suurtyhjiöpinnoitteella toisella puolella 500 Lämpöä heijastava 1000 C säteilykuumuus SIVU 2

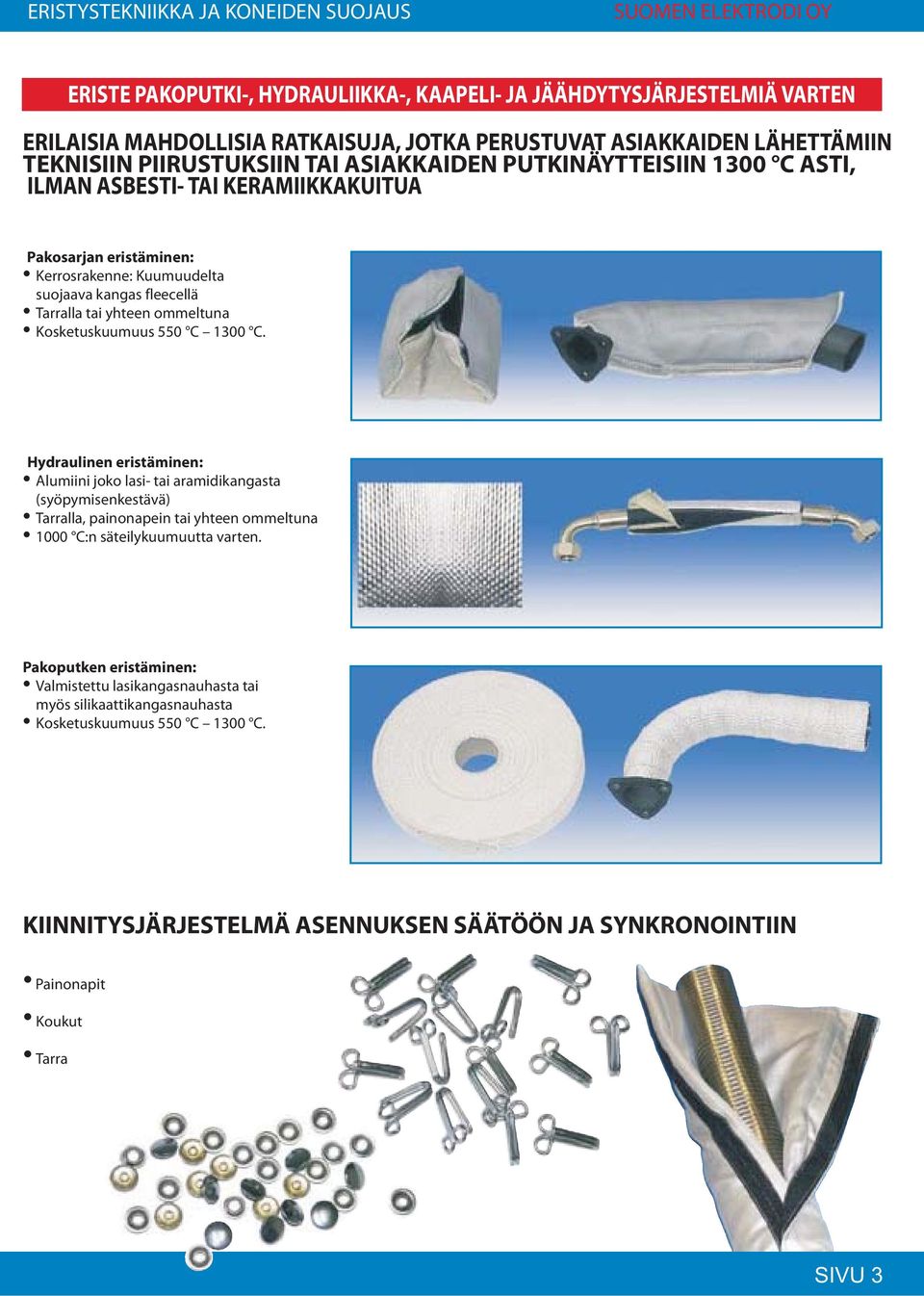

3 ERISTE PAKOPUTKI-, HYDRAULIIKKA-, KAAPELI- JA JÄÄHDYTYSJÄRJESTELMIÄ VARTEN ERILAISIA MAHDOLLISIA RATKAISUJA, JOTKA PERUSTUVAT ASIAKKAIDEN LÄHETTÄMIIN TEKNISIIN PIIRUSTUKSIIN TAI ASIAKKAIDEN PUTKINÄYTTEISIIN 1300 C ASTI, ILMAN ASBESTI- TAI KERAMIIKKAKUITUA Pakosarjan eristäminen: Kerrosrakenne: Kuumuudelta suojaava kangas fleecellä Tarralla tai yhteen ommeltuna Kosketuskuumuus 550 C 1300 C. Hydraulinen eristäminen: Alumiini joko lasi- tai aramidikangasta (syöpymisenkestävä) Tarralla, painonapein tai yhteen ommeltuna 1000 C:n säteilykuumuutta varten. Pakoputken eristäminen: Valmistettu lasikangasnauhasta tai myös silikaattikangasnauhasta Kosketuskuumuus 550 C 1300 C. KIINNITYSJÄRJESTELMÄ ASENNUKSEN SÄÄTÖÖN JA SYNKRONOINTIIN Painonapit Koukut Tarra SIVU 3

4 I PAKOPUTKEN ERISTÄMINEN 550 C 1300 C Pakosarjan pakoputken eriste on valmistettu kuumuudelta suojaavasta kankaasta fleece-vuorausliuskasta ja tarrakiinnityksellä, ilman asbestia ja keramiikkaa 550 C 1300 C kosketuskuumuudelle. PAKOPUTKISTOJEN JA NOKIHIUK- KASSUODATTIMIEN ERISTÄMINEN viereisten aggregaattien suojaamiseksi vähentää moottoritilan lämpötilaa värähtely- ja melusuojaus vähentää kuumuutta kopissa rakennettu moni kerros periaatteella tai korkeata lämpötilaa kestävin vöin/fleecellä nokihiukkassuodatin äänenvaimennin enintään1300 C enintään 650 C Dieselmoottorinpakosarjan ja pakoputken eristäminen Erilaiset lämpötila-alueet ovat mahdollisia SIVU 4

5 LUOTETTAVAA KUUMUUDELTA SUOJAAMISTA KAIKENTYYPPISILLE PUTKISTOILLE JA KAAPELEILLE Hydrauliputken eriste on tehty aluminoidusta glass-kankaasta tai aramid-kankaasta (syöpymisenkestävä), joko tarra-, paino- nappi- tai solkikiinnityksell ä, 1000 C asti säteilykuumuutta. SUOJAPUTKITUS HYDRAULIPUTKILLE JA KAAPELIPUTKISTOILLE Kuumuudelta suojaamiseen Õljyltä, pölyltä ja kosteudelta suojaamiseen Hyvät taivutusominaisuudet korkealaatuisen pinnoituksen ansiosta Putken joustavuus säilyy Ompelulaitteistomme mahdollistaa räätälöinnin läpimittatietojen tai putken tai suojalaippatiedon mukaan. Tarvittaessa putkistoon voidaan tehdä eristys kerroksittain. Sovellutuksia varten: Hydrauliputket lämpimissä tiloissa Vesiputket, jäähdytysputket moottorien lähellä Sähkökaapelisuojaus SIVU 5

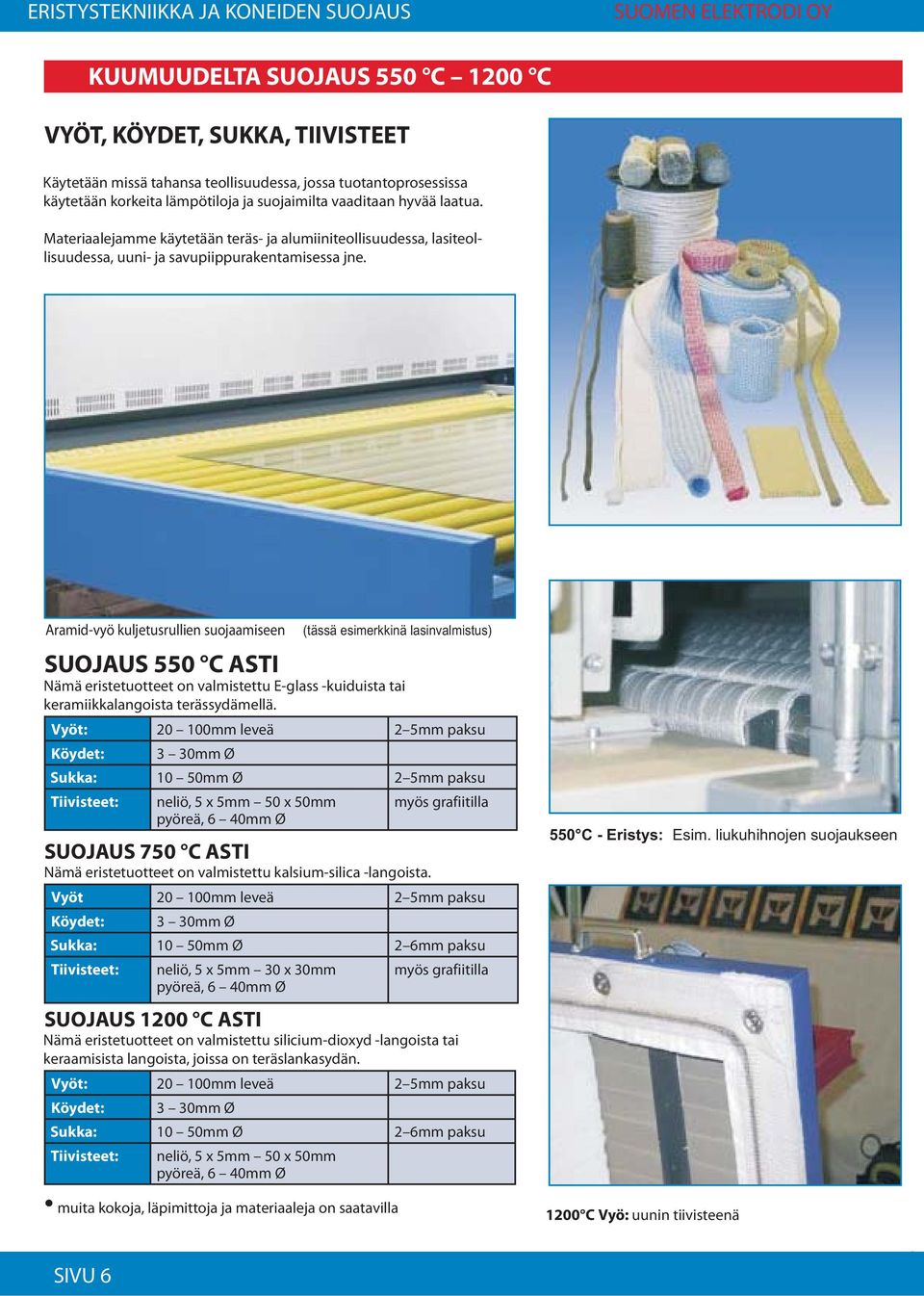

6 KUUMUUDELTA SUOJAUS 550 C 1200 C VYÖT, KÖYDET, SUKKA, TIIVISTEET Käytetään missä tahansa teollisuudessa, jossa tuotantoprosessissa käytetään korkeita lämpötiloja ja suojaimilta vaaditaan hyvää laatua. Materiaalejamme käytetään teräs- ja alumiiniteollisuudessa, lasiteollisuudessa, uuni- ja savupiippurakentamisessa jne. Aramid-vyö kuljetusrullien suojaamiseen SUOJAUS 550 C ASTI Nämä eristetuotteet on valmistettu E-glass -kuiduista tai keramiikkalangoista terässydämellä. Vyöt: mm leveä 2 5mm paksu Köydet: 3 30mm Ø Sukka: 10 50mm Ø 2 5mm paksu Tiivisteet: neliö, 5 x 5mm 50 x 50mm pyöreä, 6 40mm Ø myös grafiitilla SUOJAUS 750 C ASTI Nämä eristetuotteet on valmistettu kalsium-silica -langoista. Vyöt mm leveä 2 5mm paksu Köydet: 3 30mm Ø Sukka: 10 50mm Ø 2 6mm paksu Tiivisteet: neliö, 5 x 5mm 30 x 30mm pyöreä, 6 40mm Ø (tässä esimerkkinä lasinvalmistus) myös grafiitilla SUOJAUS 1200 C ASTI Nämä eristetuotteet on valmistettu silicium-dioxyd -langoista tai keraamisista langoista, joissa on teräslankasydän. Vyöt: mm leveä 2 5mm paksu Köydet: 3 30mm Ø Sukka: 10 50mm Ø 2 6mm paksu Tiivisteet: neliö, 5 x 5mm 50 x 50mm pyöreä, 6 40mm Ø muita kokoja, läpimittoja ja materiaaleja on saatavilla 550 C - Eristys: Esim. liukuhihnojen suojaukseen 1200 C Vyö: uunin tiivisteenä SIVU 6

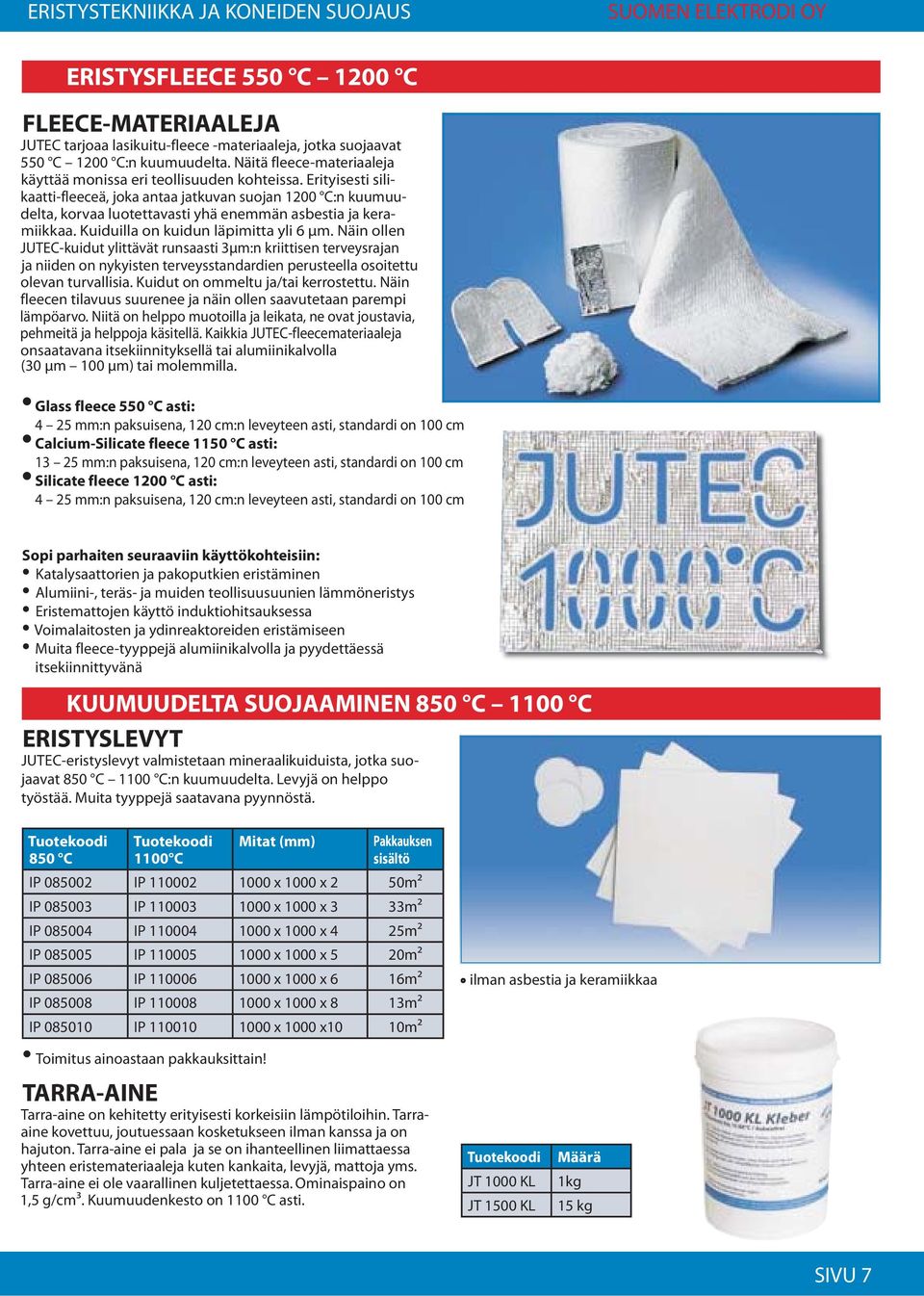

7 ERISTYSFLEECE 550 C 1200 C FLEECE-MATERIAALEJA JUTEC tarjoaa lasikuitu-fleece -materiaaleja, jotka suojaavat 550 C 1200 C:n kuumuudelta. Näitä fleece-materiaaleja käyttää monissa eri teollisuuden kohteissa. Erityisesti silikaatti-fleeceä, joka antaa jatkuvan suojan 1200 C:n kuumuudelta, korvaa luotettavasti yhä enemmän asbestia ja keramiikkaa. Kuiduilla on kuidun läpimitta yli 6 μm. Näin ollen JUTEC-kuidut ylittävät runsaasti 3μm:n kriittisen terveysrajan ja niiden on nykyisten terveysstandardien perusteella osoitettu olevan turvallisia. Kuidut on ommeltu ja/tai kerrostettu. Näin fleecen tilavuus suurenee ja näin ollen saavutetaan parempi lämpöarvo. Niitä on helppo muotoilla ja leikata, ne ovat joustavia, pehmeitä ja helppoja käsitellä. Kaikkia JUTEC-fleecemateriaaleja onsaatavana itsekiinnityksellä tai alumiinikalvolla (30 μm 100 μm) tai molemmilla. Glass fleece 550 C asti: 4 25 mm:n paksuisena, 120 cm:n leveyteen asti, standardi on 100 cm Calcium-Silicate fleece 1150 C asti: mm:n paksuisena, 120 cm:n leveyteen asti, standardi on 100 cm Silicate fleece 1200 C asti: 4 25 mm:n paksuisena, 120 cm:n leveyteen asti, standardi on 100 cm Sopi parhaiten seuraaviin käyttökohteisiin: Katalysaattorien ja pakoputkien eristäminen Alumiini-, teräs- ja muiden teollisuusuunien lämmöneristys Eristemattojen käyttö induktiohitsauksessa Voimalaitosten ja ydinreaktoreiden eristämiseen Muita fleece-tyyppejä alumiinikalvolla ja pyydettäessä itsekiinnittyvänä KUUMUUDELTA SUOJAAMINEN 850 C 1100 C ERISTYSLEVYT JUTEC-eristyslevyt valmistetaan mineraalikuiduista, jotka suojaavat 850 C 1100 C:n kuumuudelta. Levyjä on helppo työstää. Muita tyyppej ä saatavana pyynnöstä. Tuotekoodi 850 C Tuotekoodi 1100 C Mitat (mm) Pakkauksen sisältö IP IP x 1000 x 2 50m² IP IP x 1000 x 3 33m² IP IP x 1000 x 4 25m² IP IP x 1000 x 5 20m² IP IP x 1000 x 6 16m² IP IP x 1000 x 8 13m² IP IP x 1000 x10 10m² Toimitus ainoastaan pakkauksittain! TARRA-AINE Tarra-aine on kehitetty erityisesti korkeisiin lämpötiloihin. Tarraaine kovettuu, joutuessaan kosketukseen ilman kanssa ja on hajuton. Tarra-aine ei pala ja se on ihanteellinen liimattaessa yhteen eristemateriaaleja kuten kankaita, levyjä, mattoja yms. Tarra-aine ei ole vaarallinen kuljetettaessa. Ominaispaino on 1,5 g/cm³. Kuumuudenkesto on 1100 C asti. ilman asbestia ja keramiikkaa Tuotekoodi Määrä JT 1000 KL 1kg JT 1500 KL 15 kg SIVU 7

8 KUN JOKAINEN MENETETTY HETKI ON TÄRKEÄ HITSAUSPIHTIEN JÄÄHDYTYSVAIPAT X- JA C-HITSAUSPIHTEJÄ VARTEN Hanteellinen suoja kuonalta ja öljyhöyryltä, jotka vahingoittavat pihtejä Vähentää ylläpitokuluja Pidentää hitsauspihtien odotettavaa käyttöikää, koska pihdeissä on vähemmän kuonaa Automaattisen hitsauslinjan huoltoa tarvitaan vähemmän ja siksi tuottavuus on parempi Lyhyempi odotusaika, koska puhdistusta ei tarvita Turvallisuus varma myös ei-tuottavina aikoina Aramid-kuitu alumiinisen sähköäjohtamattoman pinnoitteen kanssa Hyvät taivutusominaisuudet korkealaatuisen pinnoituksen ansiosta Pyydä meiltä esite! TÄYDELLINEN SUOJAUS HITSAUSLAITTEELLE KOSKETUS- JA SÄTEILYKUUMUUDELTA HITSAUSKONEEN SUOJAVAIPPA KOSKETUSKUUMUUTTA VASTAAN Kuumuutta kestävästä kankaasta valmistettu koneen suojus suojaa vahingolta, jonka aiheuttavat metalliroiskeet ja kipinät. Läpinäkyvä muovi varmistaa näköyhteyden laitteisiin, merkkivaloihin ja ohjauslaitteisiin. Ihanteellinen vuokrattuun, esittely- tai testilaitteeseen. Kuumuudelta suojaus 600 C asti. Käyttö: MIG/MAG-, WIG- ja plasmaleikkauspolttimessa. Materiaali Mitta JT 650 G1 Hitsauskoneen koon mukaan + läpinäkyvää muovia SUOJAUSPUTKISTO POLTTIMEN LETKUSARJAA VARTEN Suojausputkisto on valmistettu kuumuudelta suojaavasta kankaasta, jossa on alumiinipinnoite. Käyttö: jokaista ja mitä tahansa hitsauskoneen letkua varten. Tuotekoodi Materiaali Ø mm ISL 030 AL JT 660 AL 30 ISL 040 AL JT 660 AL 40 ISL 050 AL JT 660 AL 50 Muita kokoja saatavilla pyynnöstä HITSAUSPISTOOLIN KÄSISUOJUS KOSKETUS- JA SÄTEILYLÄMPÖÄ VASTAAN Ihanteellinen suojus hitsauspistooleille hitsattaessa korkeassa lämpötilassa ilman polttoa. Työskentely nahkakäsineillä on mahdollista. Suojaus on tehty yhdistämällä suoraan polttimeen. Materiaalina käytetään syöpymisenkestävää alumiinipinnoitettua kangasta. Käyttö: jokaiselle ja minkä tahansa standardin mukaiselle hitsauspistoolille hitsattaessa korkeassa lämpötilassa. Tuote koodi Materiaali Mitat SPH 001 KAN JT 660 KAN Standardi Pyytäkää meiltä lisäesitteitä! SIVU 8 Tuotekoodi Materiaali Ø mm ISL 060 AL JT 660 AL 60 ISL 070 AL JT 660 AL 70 ISL 080 AL JT 660 AL 80

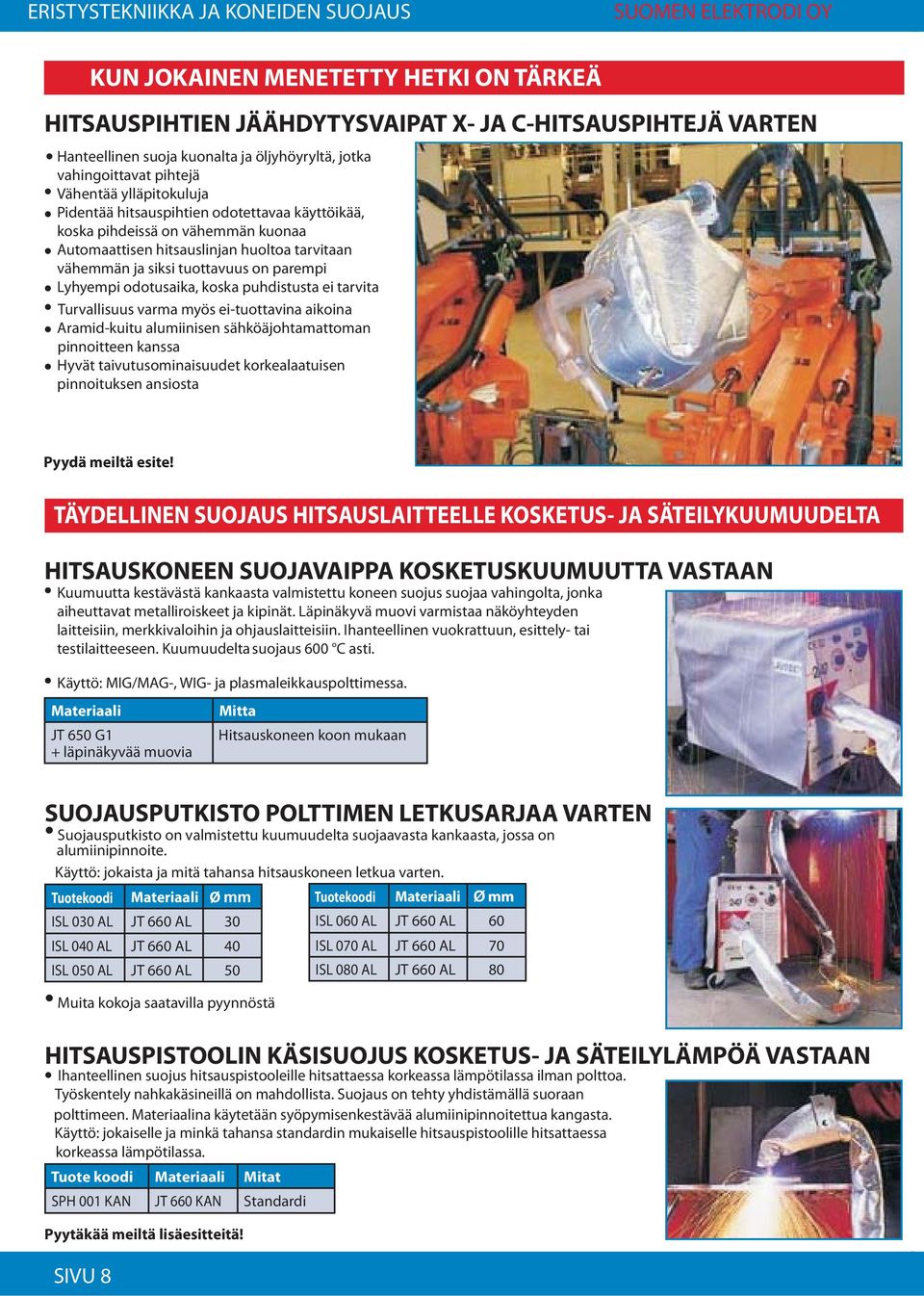

9 KOSKETUSKUUMUUS 200 C 1300 C HITSAUS- JA SUOJAVERHOT JA TILANJAKAJAT 1300 C ASTI Näitä verhoja voidaan räätälöidä asiakkaan toiveiden mukaan. Ne koostuvat kankaista ja mikäli mahdollista muovi-ikkunasta. Ne ovat myös myrkyttömiä, ilman asbesti- ja keramiikkakuituja. Mahdollista myös on asentaa metalliset reikävahvikkeet ja renkaat yksittäisten ideoiden mukaan. KANGASVERHO PVC-IKKUNASSA Suojaa leimahdusvalolta, käytettäessä WiG, MiG -hitsausta jne. Käyttäjä voi katsoa koppiin sisään tai sieltä ulos Takuuna ikkunan ylä- ja alapuolella on riittävästi suojausta kosketus- ja säteilykuumuutta vastaan Tuotekoodi Materiaali Lämpötila Mitat (alkaen) SV 1015 A A= Puuvillakangas + PVC 200 C 1 x 1,5 m SV 1015 B B= JT 650 G1 + PVC 600 C 1 x 1,5 m SV 1015 C C= JT 600 HT + PVC 850 C 1 x 1,5 m SV 1015 D D= JT 900 HT + PVC 1150 C 1 x 1,5 m SV 1015 E E= JT 1200 HT + PVC 1300 C 0,9 x 1,5 m asiakkaiden tietojen tai piirustuksen mukaan HITSAUSVERHOT 1300 C ASTI verhot kopeille, tilanjakajiksi tai suojaverhoiksi räätälöity tuotanto asiakkaan toivomusten mukaisesti vahvistereiät 30 cm välein tai vahvistereiät kaikilla sivuilla vahvistereiän läpimitta = 16mm Tuotekoodi Materiaali g/m² Lämpötila Mitat (alkaen) SV 1010 BW Puuvillakangas C (1 x 1 m) SV 1010 G1 JT 650 G C (1 x 1 m) SV 1010 CS JT 600 HT C (1 x 1 m) SV 1010 WS JT 900 HT C (1 x 1 m) SV 0910 Si JT 1200 HT C (0,9 x 1 m) asiakkaiden tietojen tai piirustuksen mukaan Artikkelin lisäys: Ö = vahvistereik ä, Ö1 = vahvistereiät 1 sivulla, Ö2 = vahvistereiät 2 sivulla, Ö3 = vahvistereiät 3 sivulla, Ö4 = vahvistereiät kaikilla sivuilla; lisänä R = metallirenkaat, ÖR1 = vahvistereiät + renkaat 1 sivulla, Ö2R1 = vahvistereiät 2 sivulla + renkaat yhdellä sivulla jne. Vahvistereikien ja renkaiden sijoittamiseksi pyydetään antamaan mitat. Vahvistereikien standardietäisyys on 30 cm. VAHVISTEREIÄT JA RENKAAT Tuotekoodi Materiaali SV Ö Messinkinen vahvistereikä, läpimitta noin 16 mm SV R Teräsrengas, läpimitta noin 40 mm SIVU 9

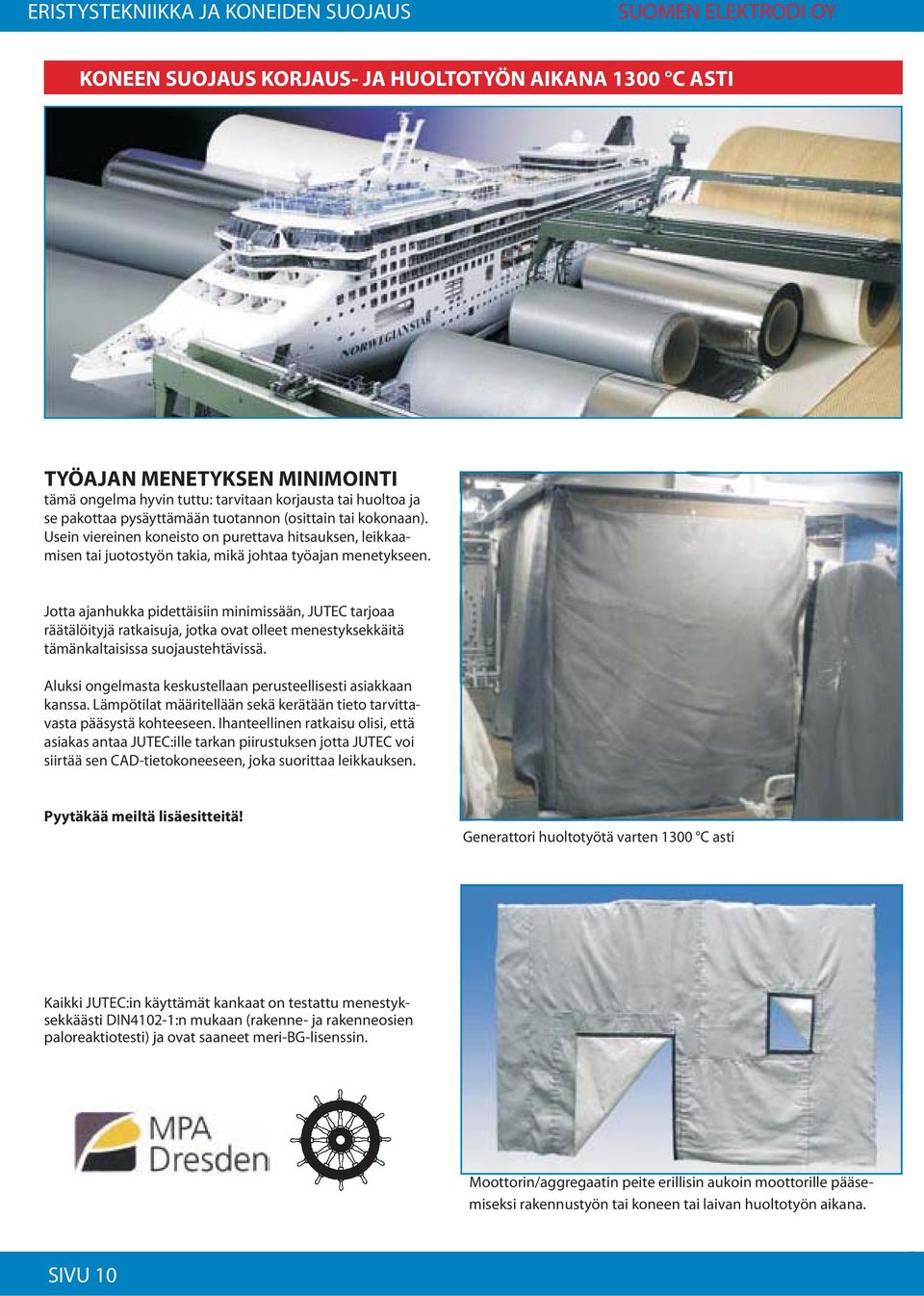

10 KONEEN SUOJAUS KORJAUS- JA HUOLTOTYÖN AIKANA 1300 C ASTI TYÖAJAN MENETYKSEN MINIMOINTI tämä ongelma hyvin tuttu: tarvitaan korjausta tai huoltoa ja se pakottaa pysäyttämään tuotannon (osittain tai kokonaan). Usein viereinen koneisto on purettava hitsauksen, leikkaamisen tai juotostyön takia, mikä johtaa työajan menetykseen. Jotta ajanhukka pidettäisiin minimissään, JUTEC tarjoaa räätälöityjä ratkaisuja, jotka ovat olleet menestyksekkäitä tämänkaltaisissa suojaustehtävissä. Aluksi ongelmasta keskustellaan perusteellisesti asiakkaan kanssa. Lämpötilat määritellään sekä kerätään tieto tarvittavasta pääsystä kohteeseen. Ihanteellinen ratkaisu olisi, että asiakas antaa JUTEC:ille tarkan piirustuksen jotta JUTEC voi siirtää sen CAD-tietokoneeseen, joka suorittaa leikkauksen. Pyytäkää meiltä lisäesitteitä! Generattori huoltotyötä varten 1300 C asti Kaikki JUTEC:in käyttämät kankaat on testattu menestyksekkäästi DIN4102-1:n mukaan (rakenne- ja rakenneosien paloreaktiotesti) ja ovat saaneet meri-bg-lisenssin. Moottorin/aggregaatin peite erillisin aukoin moottorille pääsemiseksi rakennustyön tai koneen tai laivan huoltotyön aikana. SIVU 10
