1 HP Scanjet G2410/G2710 Käyttöopas

2

3 Sisältö 1 Skannerin käyttäminen Lisätietojen saaminen...3 Helppokäyttöisyys...3 Käyttöoppaan avaaminen näytönlukuohjelmassa...3 Button Disable Utility...4 HP Photosmart -ohjelmiston käyttäminen...4 Etupaneelin ja lisälaitteiden yleiskuvaus...4 Etupaneelin painikkeet...5 Kalvomateriaalisovitin (TMA)...5 Skannauksen yleiskuvaus...5 Skannauksen aloittaminen skannerin etupaneelin painikkeilla...5 Skannaaminen HP:n ratkaisukeskuksesta...5 Skannaamisen aloittaminen muista ohjelmistosovelluksista...6 Skannatun kuvan esikatselu...6 Skannausasetusten muuttaminen...6 Kuvien ja asiakirjojen skannaaminen...6 Valitse alkuperäiskappaleen tyyppi asiakirja tai kuva...7 Kuvien skannaaminen...7 Useiden kuvien skannaaminen kerralla...7 Asiakirjojen skannaaminen...8 Skannaa PDF-tiedostoon...8 Asiakirjan tai kuvan lähettäminen sähköpostitse...9 Kopioiden tekeminen...10 Filmin skannaaminen...11 Positiivien (esimerkiksi 35 mm:n diat) tai negatiivien skannaaminen...11 Vihjeitä läpinäkyvien kohteiden skannaamiseen Huoltaminen ja ylläpito Puhdista skannerin lasi...13 Kalvomateriaalisovittimen puhdistaminen HP Scanjet G2710 -valokuvaskanneri...13 Skannerin huoltotarvikkeiden ja muiden tarvikkeiden tilaaminen Vianmääritys Skannerin käynnistämiseen ja laitteeseen liittyvät ongelmat...15 Skannerin käynnistäminen uudelleen...15 Skannerin laitteiston testaaminen...15 Skanneri ei toimi oikein...16 Lisätietoja vianmäärityksestä

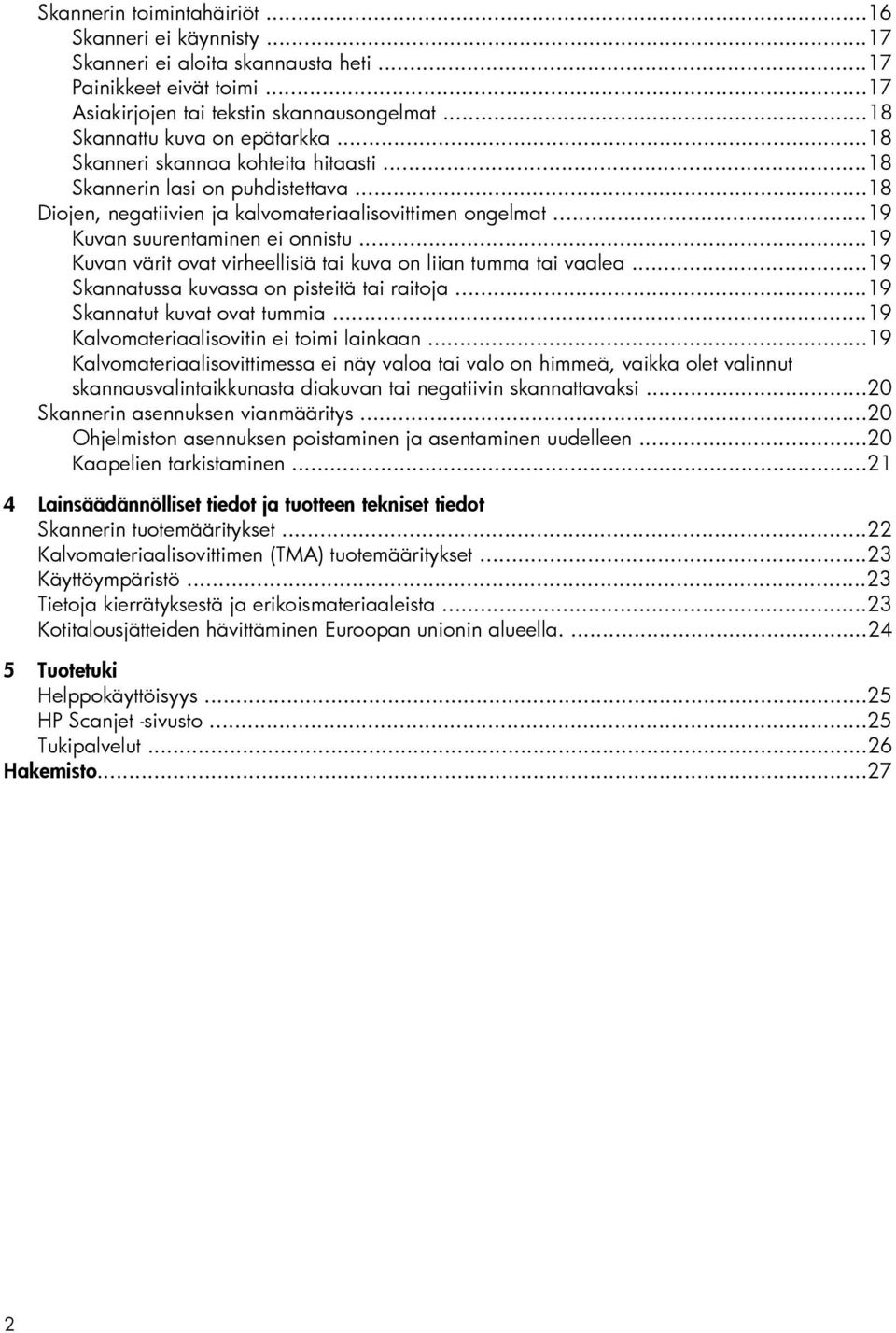

4 Skannerin toimintahäiriöt...16 Skanneri ei käynnisty...17 Skanneri ei aloita skannausta heti...17 Painikkeet eivät toimi...17 Asiakirjojen tai tekstin skannausongelmat...18 Skannattu kuva on epätarkka...18 Skanneri skannaa kohteita hitaasti...18 Skannerin lasi on puhdistettava...18 Diojen, negatiivien ja kalvomateriaalisovittimen ongelmat...19 Kuvan suurentaminen ei onnistu...19 Kuvan värit ovat virheellisiä tai kuva on liian tumma tai vaalea...19 Skannatussa kuvassa on pisteitä tai raitoja...19 Skannatut kuvat ovat tummia...19 Kalvomateriaalisovitin ei toimi lainkaan...19 Kalvomateriaalisovittimessa ei näy valoa tai valo on himmeä, vaikka olet valinnut skannausvalintaikkunasta diakuvan tai negatiivin skannattavaksi...20 Skannerin asennuksen vianmääritys...20 Ohjelmiston asennuksen poistaminen ja asentaminen uudelleen...20 Kaapelien tarkistaminen Lainsäädännölliset tiedot ja tuotteen tekniset tiedot Skannerin tuotemääritykset...22 Kalvomateriaalisovittimen (TMA) tuotemääritykset...23 Käyttöympäristö...23 Tietoja kierrätyksestä ja erikoismateriaaleista...23 Kotitalousjätteiden hävittäminen Euroopan unionin alueella Tuotetuki Helppokäyttöisyys...25 HP Scanjet -sivusto...25 Tukipalvelut...26 Hakemisto

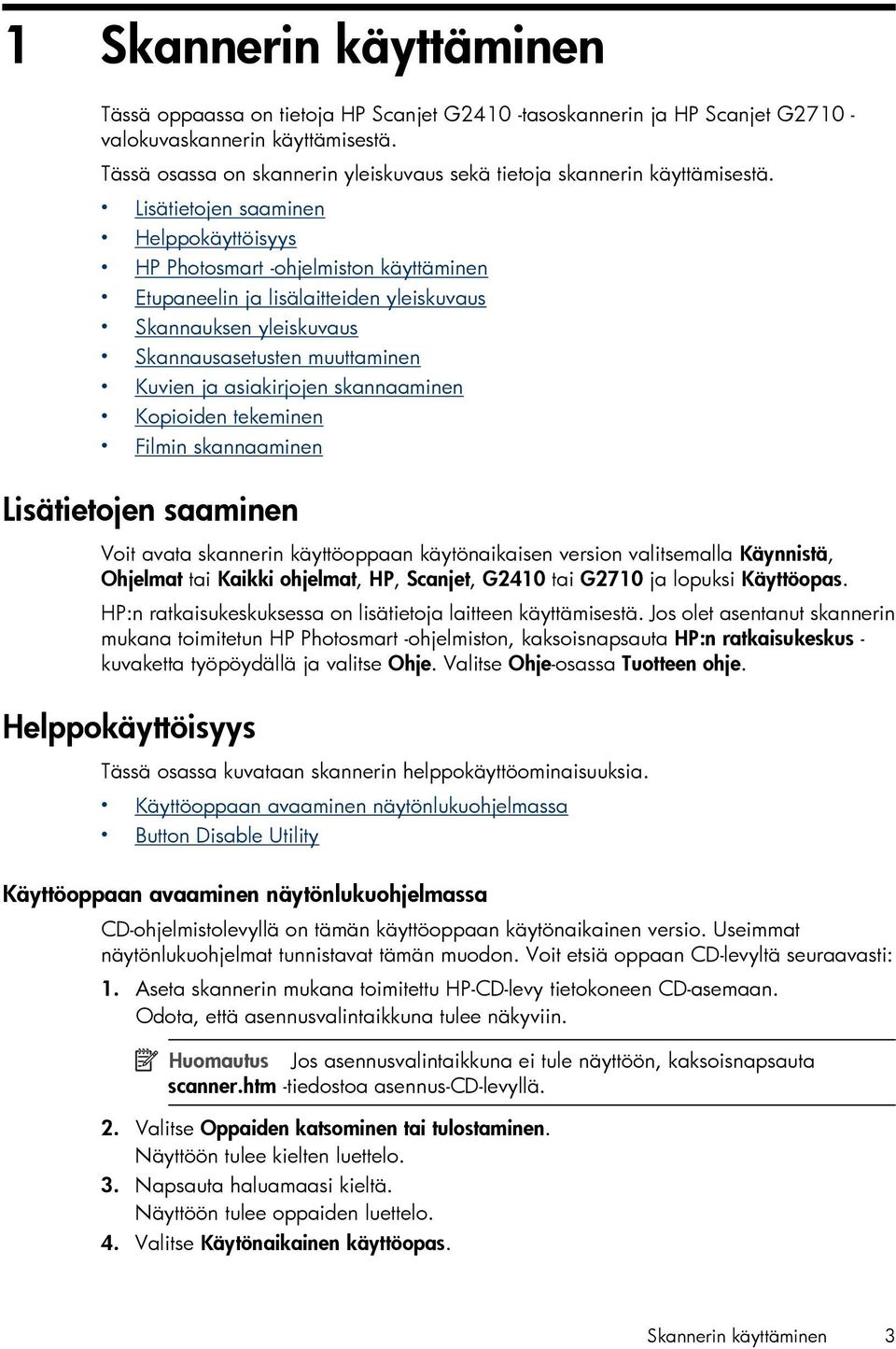

5 1 Skannerin käyttäminen Tässä oppaassa on tietoja HP Scanjet G2410 -tasoskannerin ja HP Scanjet G valokuvaskannerin käyttämisestä. Tässä osassa on skannerin yleiskuvaus sekä tietoja skannerin käyttämisestä. Lisätietojen saaminen Helppokäyttöisyys HP Photosmart -ohjelmiston käyttäminen Etupaneelin ja lisälaitteiden yleiskuvaus Skannauksen yleiskuvaus Skannausasetusten muuttaminen Kuvien ja asiakirjojen skannaaminen Kopioiden tekeminen Filmin skannaaminen Lisätietojen saaminen Voit avata skannerin käyttöoppaan käytönaikaisen version valitsemalla Käynnistä, Ohjelmat tai Kaikki ohjelmat, HP, Scanjet, G2410 tai G2710 ja lopuksi Käyttöopas. HP:n ratkaisukeskuksessa on lisätietoja laitteen käyttämisestä. Jos olet asentanut skannerin mukana toimitetun HP Photosmart -ohjelmiston, kaksoisnapsauta HP:n ratkaisukeskus - kuvaketta työpöydällä ja valitse Ohje. Valitse Ohje-osassa Tuotteen ohje. Helppokäyttöisyys Tässä osassa kuvataan skannerin helppokäyttöominaisuuksia. Käyttöoppaan avaaminen näytönlukuohjelmassa Button Disable Utility Käyttöoppaan avaaminen näytönlukuohjelmassa CD-ohjelmistolevyllä on tämän käyttöoppaan käytönaikainen versio. Useimmat näytönlukuohjelmat tunnistavat tämän muodon. Voit etsiä oppaan CD-levyltä seuraavasti: 1. Aseta skannerin mukana toimitettu HP-CD-levy tietokoneen CD-asemaan. Odota, että asennusvalintaikkuna tulee näkyviin. Huomautus Jos asennusvalintaikkuna ei tule näyttöön, kaksoisnapsauta scanner.htm -tiedostoa asennus-cd-levyllä. 2. Valitse Oppaiden katsominen tai tulostaminen. Näyttöön tulee kielten luettelo. 3. Napsauta haluamaasi kieltä. Näyttöön tulee oppaiden luettelo. 4. Valitse Käytönaikainen käyttöopas. Skannerin käyttäminen 3

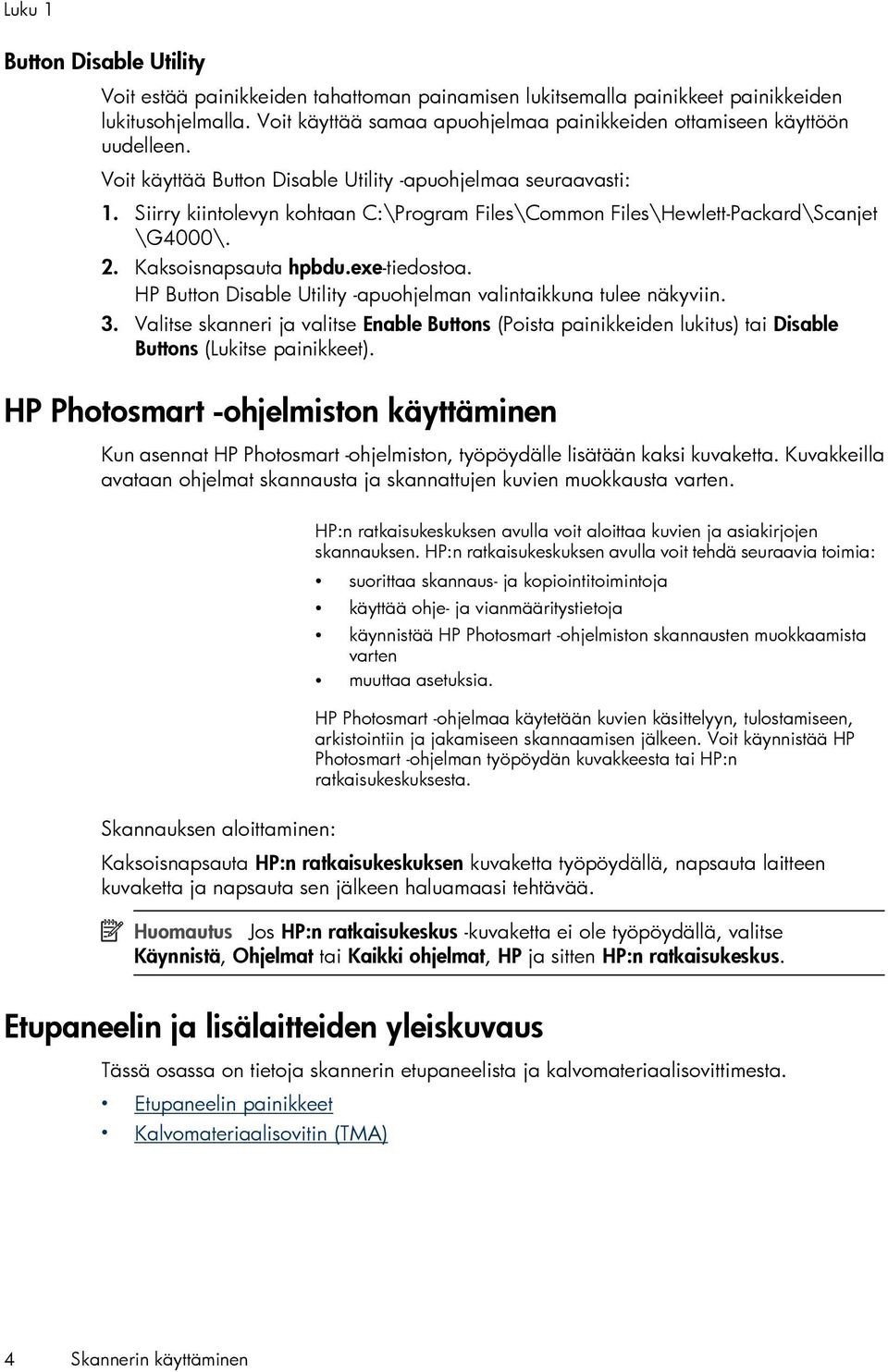

6 Luku 1 Button Disable Utility Voit estää painikkeiden tahattoman painamisen lukitsemalla painikkeet painikkeiden lukitusohjelmalla. Voit käyttää samaa apuohjelmaa painikkeiden ottamiseen käyttöön uudelleen. Voit käyttää Button Disable Utility -apuohjelmaa seuraavasti: 1. Siirry kiintolevyn kohtaan C:\Program Files\Common Files\Hewlett-Packard\Scanjet \G4000\. 2. Kaksoisnapsauta hpbdu.exe-tiedostoa. HP Button Disable Utility -apuohjelman valintaikkuna tulee näkyviin. 3. Valitse skanneri ja valitse Enable Buttons (Poista painikkeiden lukitus) tai Disable Buttons (Lukitse painikkeet). HP Photosmart -ohjelmiston käyttäminen Kun asennat HP Photosmart -ohjelmiston, työpöydälle lisätään kaksi kuvaketta. Kuvakkeilla avataan ohjelmat skannausta ja skannattujen kuvien muokkausta varten. HP:n ratkaisukeskuksen avulla voit aloittaa kuvien ja asiakirjojen skannauksen. HP:n ratkaisukeskuksen avulla voit tehdä seuraavia toimia: suorittaa skannaus- ja kopiointitoimintoja käyttää ohje- ja vianmääritystietoja käynnistää HP Photosmart -ohjelmiston skannausten muokkaamista varten muuttaa asetuksia. HP Photosmart -ohjelmaa käytetään kuvien käsittelyyn, tulostamiseen, arkistointiin ja jakamiseen skannaamisen jälkeen. Voit käynnistää HP Photosmart -ohjelman työpöydän kuvakkeesta tai HP:n ratkaisukeskuksesta. Skannauksen aloittaminen: Kaksoisnapsauta HP:n ratkaisukeskuksen kuvaketta työpöydällä, napsauta laitteen kuvaketta ja napsauta sen jälkeen haluamaasi tehtävää. Huomautus Jos HP:n ratkaisukeskus -kuvaketta ei ole työpöydällä, valitse Käynnistä, Ohjelmat tai Kaikki ohjelmat, HP ja sitten HP:n ratkaisukeskus. Etupaneelin ja lisälaitteiden yleiskuvaus Tässä osassa on tietoja skannerin etupaneelista ja kalvomateriaalisovittimesta. Etupaneelin painikkeet Kalvomateriaalisovitin (TMA) 4 Skannerin käyttäminen

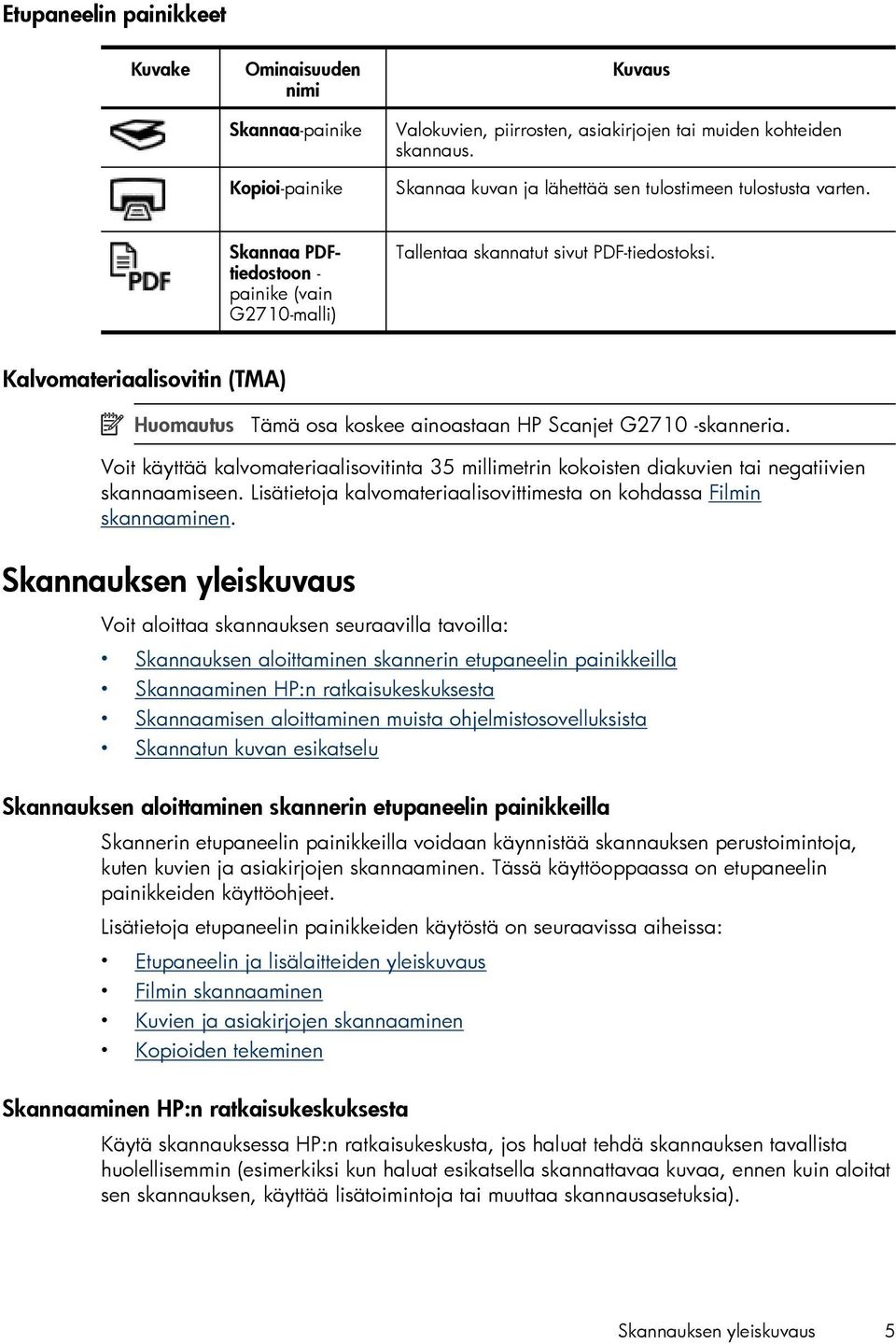

7 Etupaneelin painikkeet Kuvake Ominaisuuden nimi Kuvaus Skannaa-painike Kopioi-painike Valokuvien, piirrosten, asiakirjojen tai muiden kohteiden skannaus. Skannaa kuvan ja lähettää sen tulostimeen tulostusta varten. Skannaa PDFtiedostoon - painike (vain G2710-malli) Tallentaa skannatut sivut PDF-tiedostoksi. Kalvomateriaalisovitin (TMA) Huomautus Tämä osa koskee ainoastaan HP Scanjet G2710 -skanneria. Voit käyttää kalvomateriaalisovitinta 35 millimetrin kokoisten diakuvien tai negatiivien skannaamiseen. Lisätietoja kalvomateriaalisovittimesta on kohdassa Filmin skannaaminen. Skannauksen yleiskuvaus Voit aloittaa skannauksen seuraavilla tavoilla: Skannauksen aloittaminen skannerin etupaneelin painikkeilla Skannaaminen HP:n ratkaisukeskuksesta Skannaamisen aloittaminen muista ohjelmistosovelluksista Skannatun kuvan esikatselu Skannauksen aloittaminen skannerin etupaneelin painikkeilla Skannerin etupaneelin painikkeilla voidaan käynnistää skannauksen perustoimintoja, kuten kuvien ja asiakirjojen skannaaminen. Tässä käyttöoppaassa on etupaneelin painikkeiden käyttöohjeet. Lisätietoja etupaneelin painikkeiden käytöstä on seuraavissa aiheissa: Etupaneelin ja lisälaitteiden yleiskuvaus Filmin skannaaminen Kuvien ja asiakirjojen skannaaminen Kopioiden tekeminen Skannaaminen HP:n ratkaisukeskuksesta Käytä skannauksessa HP:n ratkaisukeskusta, jos haluat tehdä skannauksen tavallista huolellisemmin (esimerkiksi kun haluat esikatsella skannattavaa kuvaa, ennen kuin aloitat sen skannauksen, käyttää lisätoimintoja tai muuttaa skannausasetuksia). Skannauksen yleiskuvaus 5

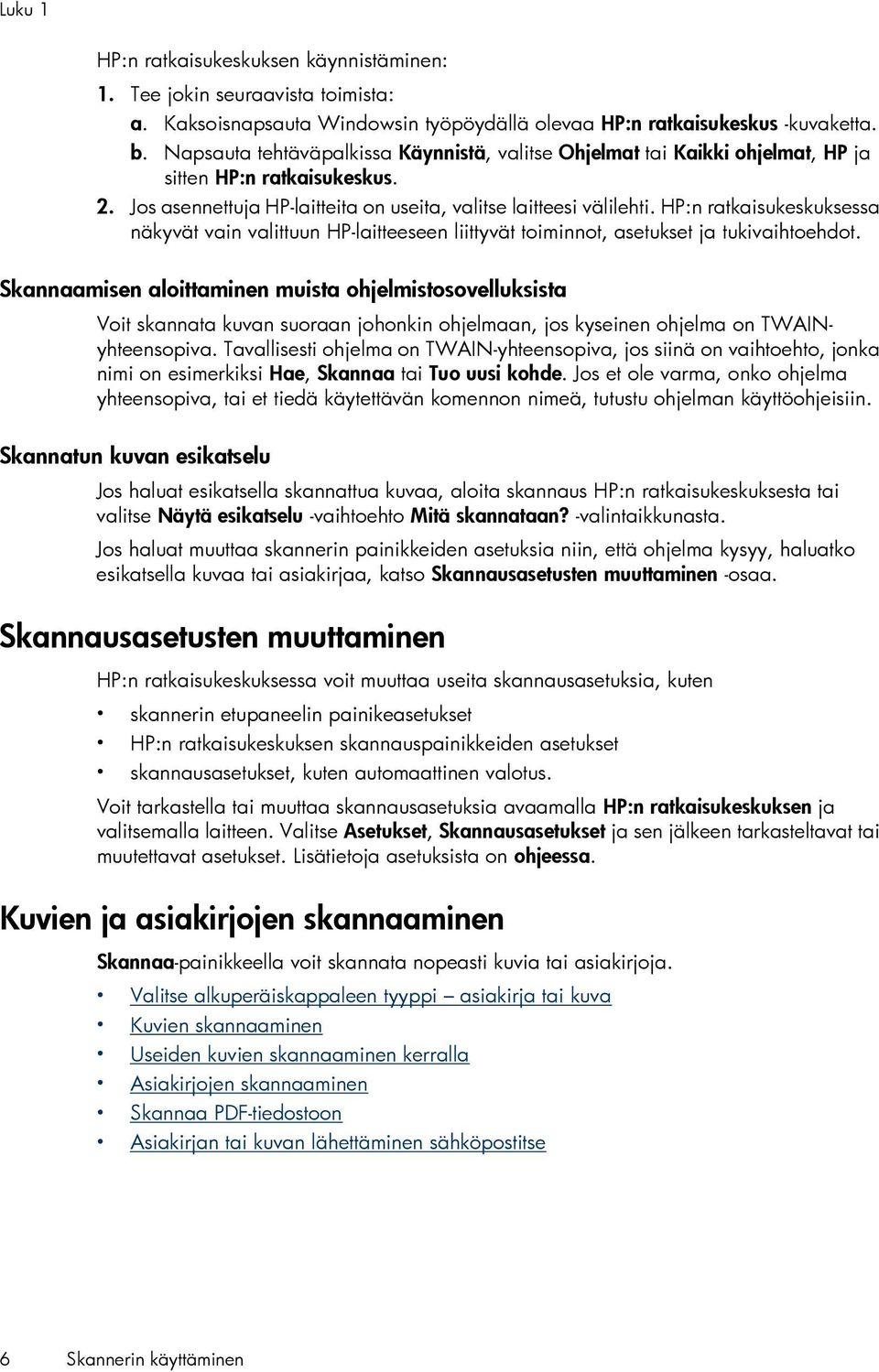

8 Luku 1 HP:n ratkaisukeskuksen käynnistäminen: 1. Tee jokin seuraavista toimista: a. Kaksoisnapsauta Windowsin työpöydällä olevaa HP:n ratkaisukeskus -kuvaketta. b. Napsauta tehtäväpalkissa Käynnistä, valitse Ohjelmat tai Kaikki ohjelmat, HP ja sitten HP:n ratkaisukeskus. 2. Jos asennettuja HP-laitteita on useita, valitse laitteesi välilehti. HP:n ratkaisukeskuksessa näkyvät vain valittuun HP-laitteeseen liittyvät toiminnot, asetukset ja tukivaihtoehdot. Skannaamisen aloittaminen muista ohjelmistosovelluksista Voit skannata kuvan suoraan johonkin ohjelmaan, jos kyseinen ohjelma on TWAINyhteensopiva. Tavallisesti ohjelma on TWAIN-yhteensopiva, jos siinä on vaihtoehto, jonka nimi on esimerkiksi Hae, Skannaa tai Tuo uusi kohde. Jos et ole varma, onko ohjelma yhteensopiva, tai et tiedä käytettävän komennon nimeä, tutustu ohjelman käyttöohjeisiin. Skannatun kuvan esikatselu Jos haluat esikatsella skannattua kuvaa, aloita skannaus HP:n ratkaisukeskuksesta tai valitse Näytä esikatselu -vaihtoehto Mitä skannataan? -valintaikkunasta. Jos haluat muuttaa skannerin painikkeiden asetuksia niin, että ohjelma kysyy, haluatko esikatsella kuvaa tai asiakirjaa, katso Skannausasetusten muuttaminen -osaa. Skannausasetusten muuttaminen HP:n ratkaisukeskuksessa voit muuttaa useita skannausasetuksia, kuten skannerin etupaneelin painikeasetukset HP:n ratkaisukeskuksen skannauspainikkeiden asetukset skannausasetukset, kuten automaattinen valotus. Voit tarkastella tai muuttaa skannausasetuksia avaamalla HP:n ratkaisukeskuksen ja valitsemalla laitteen. Valitse Asetukset, Skannausasetukset ja sen jälkeen tarkasteltavat tai muutettavat asetukset. Lisätietoja asetuksista on ohjeessa. Kuvien ja asiakirjojen skannaaminen Skannaa-painikkeella voit skannata nopeasti kuvia tai asiakirjoja. Valitse alkuperäiskappaleen tyyppi asiakirja tai kuva Kuvien skannaaminen Useiden kuvien skannaaminen kerralla Asiakirjojen skannaaminen Skannaa PDF-tiedostoon Asiakirjan tai kuvan lähettäminen sähköpostitse 6 Skannerin käyttäminen

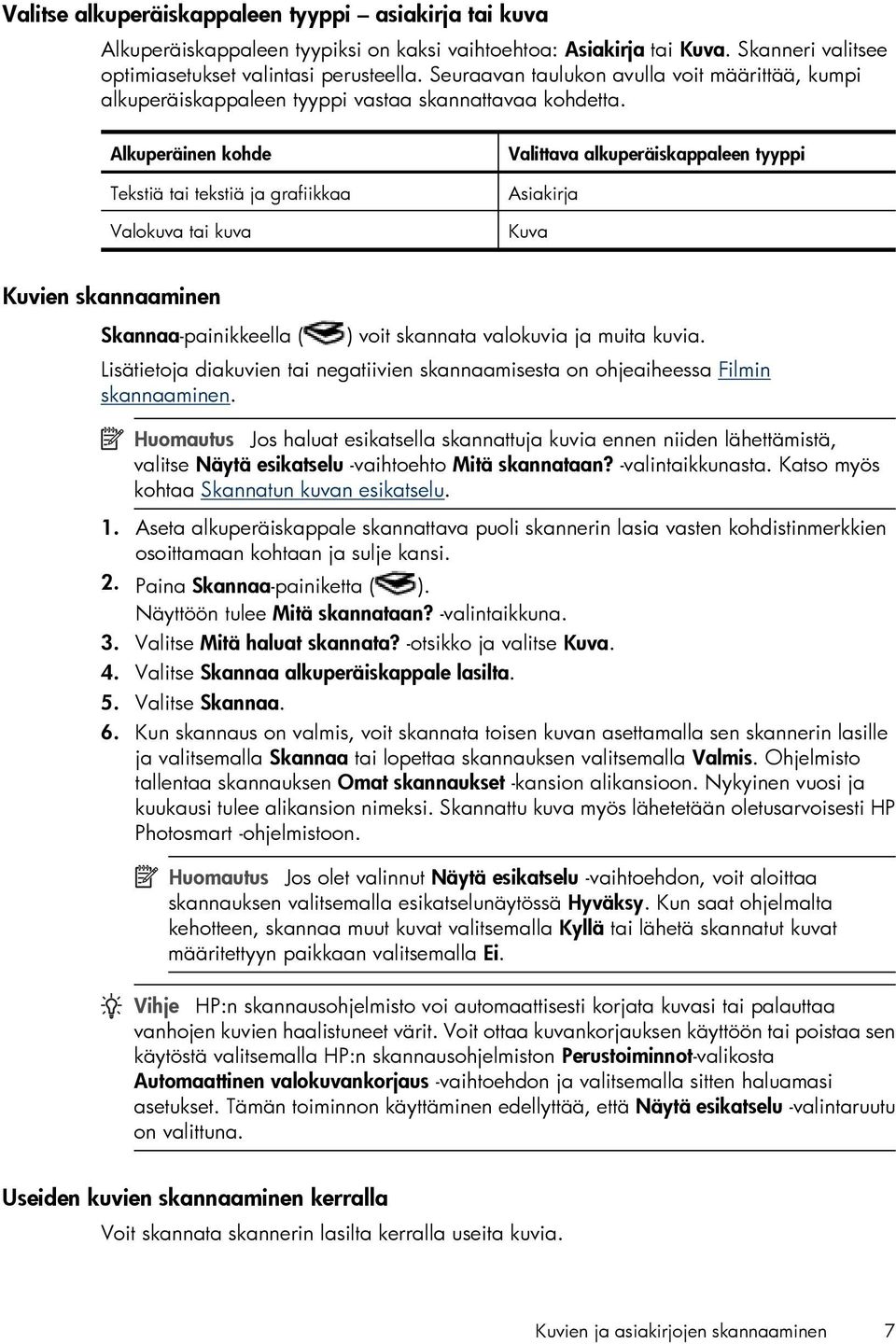

9 Valitse alkuperäiskappaleen tyyppi asiakirja tai kuva Alkuperäiskappaleen tyypiksi on kaksi vaihtoehtoa: Asiakirja tai Kuva. Skanneri valitsee optimiasetukset valintasi perusteella. Seuraavan taulukon avulla voit määrittää, kumpi alkuperäiskappaleen tyyppi vastaa skannattavaa kohdetta. Alkuperäinen kohde Tekstiä tai tekstiä ja grafiikkaa Valokuva tai kuva Valittava alkuperäiskappaleen tyyppi Asiakirja Kuva Kuvien skannaaminen Skannaa-painikkeella ( ) voit skannata valokuvia ja muita kuvia. Lisätietoja diakuvien tai negatiivien skannaamisesta on ohjeaiheessa Filmin skannaaminen. Huomautus Jos haluat esikatsella skannattuja kuvia ennen niiden lähettämistä, valitse Näytä esikatselu -vaihtoehto Mitä skannataan? -valintaikkunasta. Katso myös kohtaa Skannatun kuvan esikatselu. 1. Aseta alkuperäiskappale skannattava puoli skannerin lasia vasten kohdistinmerkkien osoittamaan kohtaan ja sulje kansi. 2. Paina Skannaa-painiketta ( ). Näyttöön tulee Mitä skannataan? -valintaikkuna. 3. Valitse Mitä haluat skannata? -otsikko ja valitse Kuva. 4. Valitse Skannaa alkuperäiskappale lasilta. 5. Valitse Skannaa. 6. Kun skannaus on valmis, voit skannata toisen kuvan asettamalla sen skannerin lasille ja valitsemalla Skannaa tai lopettaa skannauksen valitsemalla Valmis. Ohjelmisto tallentaa skannauksen Omat skannaukset -kansion alikansioon. Nykyinen vuosi ja kuukausi tulee alikansion nimeksi. Skannattu kuva myös lähetetään oletusarvoisesti HP Photosmart -ohjelmistoon. Huomautus Jos olet valinnut Näytä esikatselu -vaihtoehdon, voit aloittaa skannauksen valitsemalla esikatselunäytössä Hyväksy. Kun saat ohjelmalta kehotteen, skannaa muut kuvat valitsemalla Kyllä tai lähetä skannatut kuvat määritettyyn paikkaan valitsemalla Ei. Vihje HP:n skannausohjelmisto voi automaattisesti korjata kuvasi tai palauttaa vanhojen kuvien haalistuneet värit. Voit ottaa kuvankorjauksen käyttöön tai poistaa sen käytöstä valitsemalla HP:n skannausohjelmiston Perustoiminnot-valikosta Automaattinen valokuvankorjaus -vaihtoehdon ja valitsemalla sitten haluamasi asetukset. Tämän toiminnon käyttäminen edellyttää, että Näytä esikatselu -valintaruutu on valittuna. Useiden kuvien skannaaminen kerralla Voit skannata skannerin lasilta kerralla useita kuvia. Kuvien ja asiakirjojen skannaaminen 7

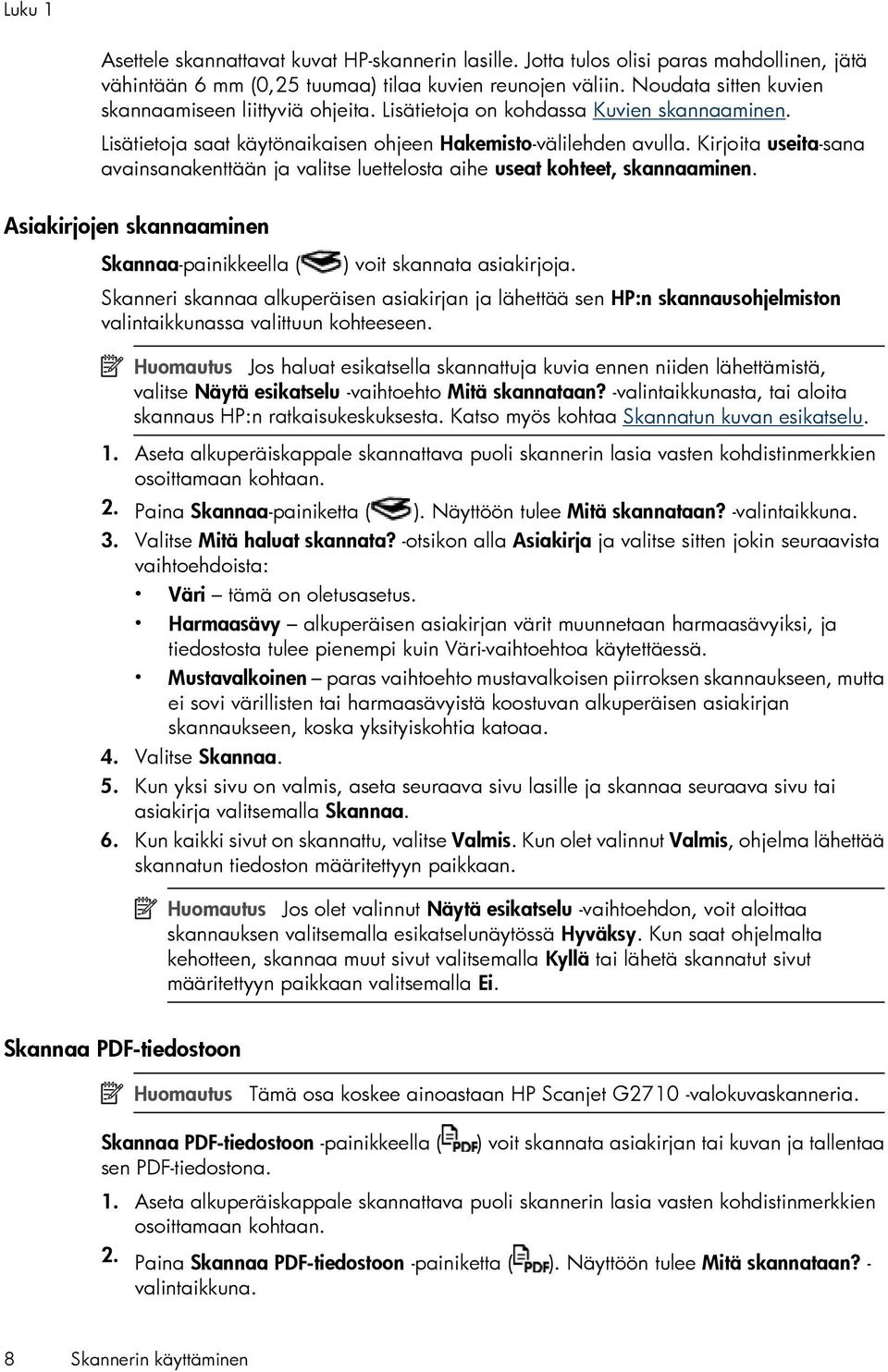

10 Luku 1 Asettele skannattavat kuvat HP-skannerin lasille. Jotta tulos olisi paras mahdollinen, jätä vähintään 6 mm (0,25 tuumaa) tilaa kuvien reunojen väliin. Noudata sitten kuvien skannaamiseen liittyviä ohjeita. Lisätietoja on kohdassa Kuvien skannaaminen. Lisätietoja saat käytönaikaisen ohjeen Hakemisto-välilehden avulla. Kirjoita useita-sana avainsanakenttään ja valitse luettelosta aihe useat kohteet, skannaaminen. Asiakirjojen skannaaminen Skannaa-painikkeella ( ) voit skannata asiakirjoja. Skanneri skannaa alkuperäisen asiakirjan ja lähettää sen HP:n skannausohjelmiston valintaikkunassa valittuun kohteeseen. Huomautus Jos haluat esikatsella skannattuja kuvia ennen niiden lähettämistä, valitse Näytä esikatselu -vaihtoehto Mitä skannataan? -valintaikkunasta, tai aloita skannaus HP:n ratkaisukeskuksesta. Katso myös kohtaa Skannatun kuvan esikatselu. 1. Aseta alkuperäiskappale skannattava puoli skannerin lasia vasten kohdistinmerkkien osoittamaan kohtaan. 2. Paina Skannaa-painiketta ( ). Näyttöön tulee Mitä skannataan? -valintaikkuna. 3. Valitse Mitä haluat skannata? -otsikon alla Asiakirja ja valitse sitten jokin seuraavista vaihtoehdoista: Väri tämä on oletusasetus. Harmaasävy alkuperäisen asiakirjan värit muunnetaan harmaasävyiksi, ja tiedostosta tulee pienempi kuin Väri-vaihtoehtoa käytettäessä. Mustavalkoinen paras vaihtoehto mustavalkoisen piirroksen skannaukseen, mutta ei sovi värillisten tai harmaasävyistä koostuvan alkuperäisen asiakirjan skannaukseen, koska yksityiskohtia katoaa. 4. Valitse Skannaa. 5. Kun yksi sivu on valmis, aseta seuraava sivu lasille ja skannaa seuraava sivu tai asiakirja valitsemalla Skannaa. 6. Kun kaikki sivut on skannattu, valitse Valmis. Kun olet valinnut Valmis, ohjelma lähettää skannatun tiedoston määritettyyn paikkaan. Huomautus Jos olet valinnut Näytä esikatselu -vaihtoehdon, voit aloittaa skannauksen valitsemalla esikatselunäytössä Hyväksy. Kun saat ohjelmalta kehotteen, skannaa muut sivut valitsemalla Kyllä tai lähetä skannatut sivut määritettyyn paikkaan valitsemalla Ei. Skannaa PDF-tiedostoon Huomautus Tämä osa koskee ainoastaan HP Scanjet G2710 -valokuvaskanneria. Skannaa PDF-tiedostoon -painikkeella ( ) voit skannata asiakirjan tai kuvan ja tallentaa sen PDF-tiedostona. 1. Aseta alkuperäiskappale skannattava puoli skannerin lasia vasten kohdistinmerkkien osoittamaan kohtaan. 2. Paina Skannaa PDF-tiedostoon -painiketta ( ). Näyttöön tulee Mitä skannataan? - valintaikkuna. 8 Skannerin käyttäminen

11 3. Valitse Mitä skannataan? -otsikon alla Asiakirja ja valitse sitten jokin seuraavista vaihtoehdoista: Väri Tämä on oletusasetus. Harmaasävy alkuperäisen asiakirjan värit muunnetaan harmaasävyiksi, ja tiedostosta tulee pienempi kuin Väri-vaihtoehtoa käytettäessä. Mustavalkoinen paras vaihtoehto mustavalkoisen piirroksen skannaukseen, mutta ei sovi värillisten tai harmaasävyistä koostuvan alkuperäisen asiakirjan skannaukseen, koska yksityiskohtia katoaa. 4. Valitse Skannaa. 5. Kun yksi sivu on valmis, aseta seuraava sivu lasille ja skannaa seuraava sivu tai asiakirja valitsemalla Skannaa. 6. Kun kaikki sivut on skannattu, valitse Valmis. Kun olet valinnut Valmis, ohjelma lähettää skannatun tiedoston määritettyyn paikkaan. Asiakirjan tai kuvan lähettäminen sähköpostitse Näiden ohjeiden avulla voit skannata kuvia tai asiakirjoja skannerin lasilla ja lähettää ne tuettuun sähköpostiohjelmaan liitteenä. 1. Aseta alkuperäiskappale skannattava puoli skannerin lasia vasten kohdistinmerkkien osoittamaan kohtaan. 2. Paina Skannaa-painiketta ( ). Näyttöön tulee Mitä skannataan? -valintaikkuna. 3. Valitse Mitä skannataan? -otsikko, valitse Asiakirja tai Kuva ja valitse skannattavan asiakirjan tai kuvan asetukset. 4. Valitse Skannaa kohteeseen -kohdassa Sähköposti. 5. Valitse Skannaa. 6. Kun asiakirjan ensimmäinen sivu tai ensimmäinen kuva on skannattu, aseta seuraava sivu lasille ja skannaa seuraava asiakirjan sivu tai kuva valitsemalla Skannaa. 7. Kun kaikki sivut on skannattu, valitse Valmis. Kun napsautat Valmis, ohjelmisto lähettää skannatun tiedoston oletussähköpostiohjelmaan. Huomautus Jos olet valinnut Näytä esikatselu -vaihtoehdon, voit aloittaa skannauksen valitsemalla esikatselunäytössä Hyväksy. Kun saat ohjelmalta kehotteen, skannaa muut sivut valitsemalla Kyllä tai lähetä skannatut sivut määritettyyn paikkaan valitsemalla Ei. 8. Käytä oletussähköpostiohjelmaasi sähköpostiviestin viimeistelyyn ja lähettämiseen kuvaliitteineen. Voit tarkastella skannattua kuvaa ennen sähköpostiviestin lähettämistä kaksoisnapsauttamalla liitettä. Huomautus Voit vaihtaa sähköpostiohjelman avaamalla HP:n ratkaisukeskuksen työpöydän kuvakkeesta tai Käynnistä-valikon kautta, valitsemalla skannerikuvakkeen, valitsemalla Asetukset-painikkeen ja valitsemalla sitten Sähköpostiasetukset. Sähköpostiasetukset-valintaikkuna tulee näyttöön. Valitse haluamasi sähköpostiohjelma ja valitse sitten OK. Kuvien ja asiakirjojen skannaaminen 9

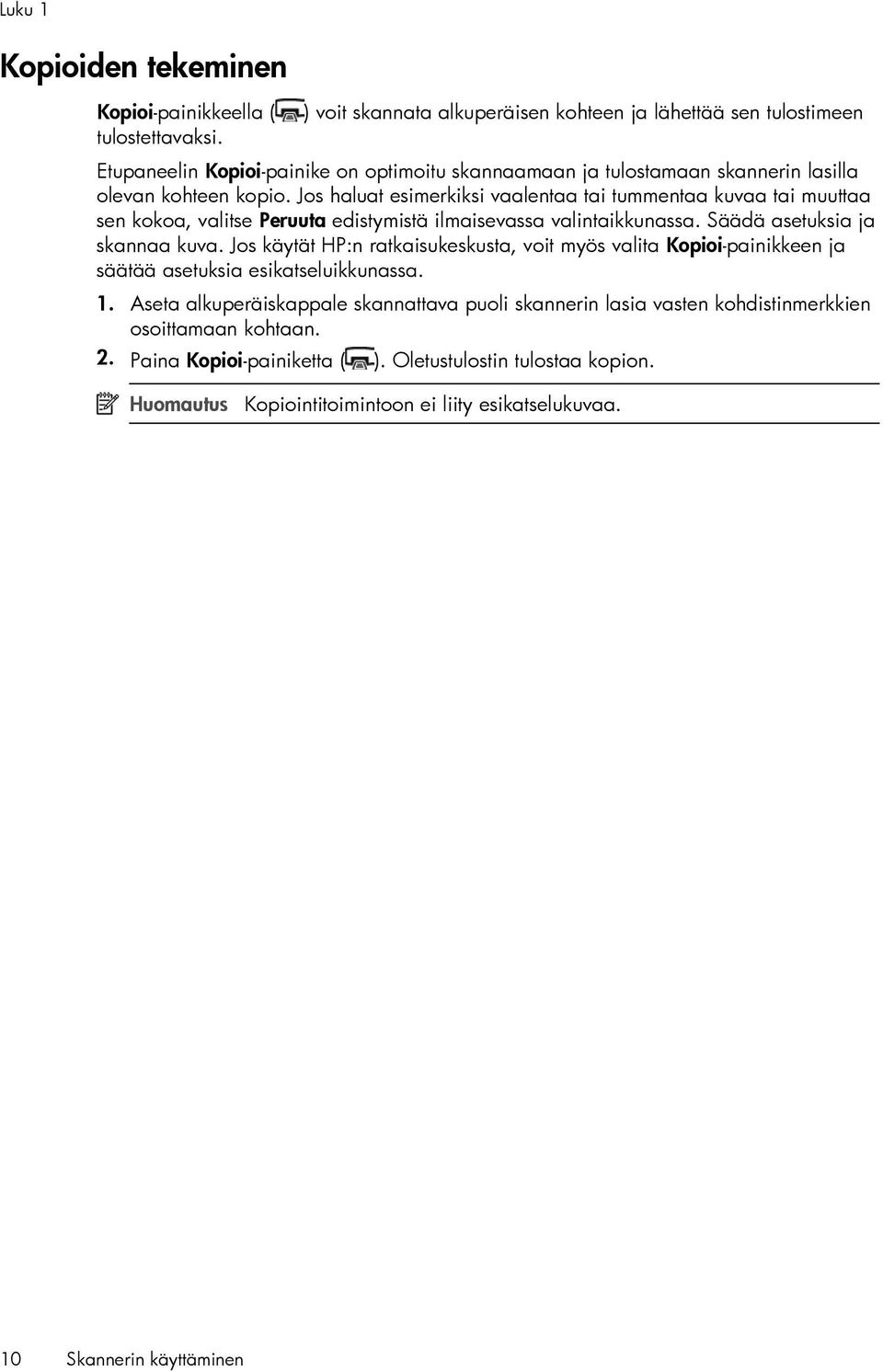

12 Luku 1 Kopioiden tekeminen Kopioi-painikkeella ( ) voit skannata alkuperäisen kohteen ja lähettää sen tulostimeen tulostettavaksi. Etupaneelin Kopioi-painike on optimoitu skannaamaan ja tulostamaan skannerin lasilla olevan kohteen kopio. Jos haluat esimerkiksi vaalentaa tai tummentaa kuvaa tai muuttaa sen kokoa, valitse Peruuta edistymistä ilmaisevassa valintaikkunassa. Säädä asetuksia ja skannaa kuva. Jos käytät HP:n ratkaisukeskusta, voit myös valita Kopioi-painikkeen ja säätää asetuksia esikatseluikkunassa. 1. Aseta alkuperäiskappale skannattava puoli skannerin lasia vasten kohdistinmerkkien osoittamaan kohtaan. 2. Paina Kopioi-painiketta ( ). Oletustulostin tulostaa kopion. Huomautus Kopiointitoimintoon ei liity esikatselukuvaa. 10 Skannerin käyttäminen

13 Filmin skannaaminen Huomautus Tämä osa koskee ainoastaan HP Scanjet G2710 -valokuvaskanneria. Tässä osassa käsitellään kalvomateriaalisovittimen asentamiseen liittyviä asioita sekä sitä, kuinka filmipositiiveja (myös 35 mm:n diakuvia) ja -negatiiveja skannataan kalvomateriaalisovittimen (TMA) avulla. Positiivien (esimerkiksi 35 mm:n diat) tai negatiivien skannaaminen Vihjeitä läpinäkyvien kohteiden skannaamiseen Positiivien (esimerkiksi 35 mm:n diat) tai negatiivien skannaaminen Tämän mallin kalvomateriaalisovittimella voit skannata kerralla kaksi 35 mm:n diaa tai kaksi negatiivia. 1. Avaa skannerin kansi. 2. Irrota negatiivipidike diapidikkeestä. 3. Aseta diat tai negatiivit laitteeseen seuraavasti: Jos skannaat dioja, aseta ne diapidikkeeseen. Aseta diat pidikkeeseen pystyasentoon yläreuna ylöspäin ja etupuoli itseesi päin. Varmista, että diat ovat tiiviisti paikallaan, eivätkä mene toistensa päälle. Voit skannata negatiiveja seuraavasti: a. Aseta negatiivi, jossa on yksi tai kaksi kuvaa, pidikkeeseen negatiivin kiiltävä puoli itseesi päin. Negatiivit vahingoittuvat helposti, joten kosketa niitä vain niiden reunoista. b. Aseta negatiivipidike takaisin diapidikkeeseen. 4. Sulje skannerin kansi. 5. Paina skannerin Skannaa( ) -painiketta tai napsauta HP:n ratkaisukeskuksen Skannaa -painiketta. 6. Valitse Mitä skannataan? -valintaikkunassa Kuva. 7. Jos skannaat dioja, valitse Skannaa positiiveja, myös 35 mm dioja, käyttäen kalvomateriaalisovitinta. Jos skannaat negatiiveja, valitse Skannaa negatiiveja käyttäen kalvomateriaalisovitinta. Jos haluat esikatsella skannattua kuvaa, valitse näytöstä Näytä esikatselu -valintaruutu tai aloita skannaaminen HP:n ratkaisukeskuksesta. 8. Valitse Skannaa. 9. Skannaa loppuun seuraamalla näyttöön tulevia ohjeita. Skannatut kuvat lähetetään oletuskohteeseen. 10. Kun kuvat on skannattu, poista diat skannerista. Pane negatiivipidike takaisin skannerin kanteen. Filmin skannaaminen 11

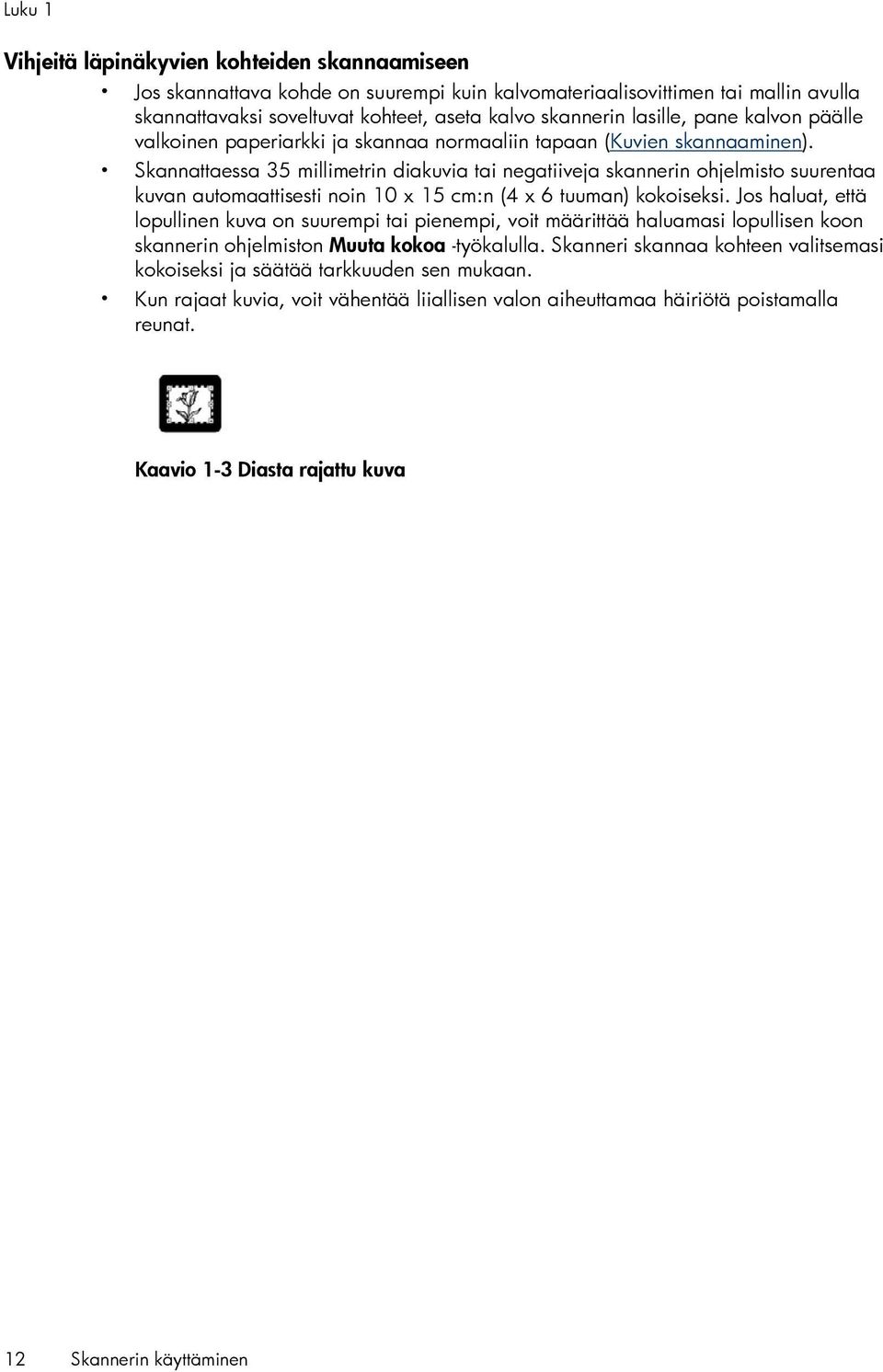

14 Luku 1 Vihjeitä läpinäkyvien kohteiden skannaamiseen Jos skannattava kohde on suurempi kuin kalvomateriaalisovittimen tai mallin avulla skannattavaksi soveltuvat kohteet, aseta kalvo skannerin lasille, pane kalvon päälle valkoinen paperiarkki ja skannaa normaaliin tapaan (Kuvien skannaaminen). Skannattaessa 35 millimetrin diakuvia tai negatiiveja skannerin ohjelmisto suurentaa kuvan automaattisesti noin 10 x 15 cm:n (4 x 6 tuuman) kokoiseksi. Jos haluat, että lopullinen kuva on suurempi tai pienempi, voit määrittää haluamasi lopullisen koon skannerin ohjelmiston Muuta kokoa -työkalulla. Skanneri skannaa kohteen valitsemasi kokoiseksi ja säätää tarkkuuden sen mukaan. Kun rajaat kuvia, voit vähentää liiallisen valon aiheuttamaa häiriötä poistamalla reunat. Kaavio 1-3 Diasta rajattu kuva 12 Skannerin käyttäminen

15 2 Huoltaminen ja ylläpito Tässä osassa on tietoja skannerin huoltamisesta ja ylläpidosta. Puhdista skannerin lasi Kalvomateriaalisovittimen puhdistaminen HP Scanjet G2710 -valokuvaskanneri Skannerin huoltotarvikkeiden ja muiden tarvikkeiden tilaaminen Puhdistamalla skanneri ajoittain varmistetaan, että skannauslaatu säilyy hyvänä. Huoltotarpeeseen vaikuttavat esimerkiksi skannerin käyttömäärä ja käyttöympäristö. Skanneri kannattaakin puhdistaa aina tarvittaessa. Tarkempia tietoja skannerin tarvitsemista huolto- ja ylläpitotoimista on käytönaikaisen ohjeen kohdassa Huoltaminen ja ylläpito. Valitse HP:n ratkaisukeskuksessa Ohje ja valitse sitten käyttämäsi skannerimallin ohjeosa. Puhdistuksen ja ylläpidon yhteydessä puhdistetaan tavallisesti skannerin lasi ja kalvomateriaalisovitin. Varoitus Älä aseta skanneriin teräväreunaisia esineitä. Ne saattavat vahingoittaa skanneria. Ennen kuin asetat kohteen skannerin lasille, varmista, että kohde on kuiva eikä siitä irtoa mitään, mikä voi tarttua lasiin. Puhdista skannerin lasi 1. Irrota USB-kaapeli ja virtajohto skannerista. 2. Pyyhi lasi puhtaaksi pehmeällä, nukkaamattomalla kankaalla, johon on suihkutettu mietoa lasinpuhdistusainetta. Kuivaa lasi kuivalla ja pehmeällä, nukkaamattomalla kankaalla. Varoitus Käytä vain lasinpuhdistusaineita. Älä käytä hankaavia aineita, asetonia, bentseeniä tai hiilitetraklorideja, jotka saattavat vahingoittaa skannerin lasia. Vältä myös isopropyylialkoholin käyttämistä, koska se voi jättää lasiin raitoja. Älä suihkuta lasinpuhdistusainetta suoraan lasille. Jos lasinpuhdistusainetta käytetään liikaa, sitä voi valua reunoille. Tämä saattaa vahingoittaa skanneria. 3. Kun lasi on puhdistettu, kytke skannerin USB-kaapeli ja virtajohto. Huomautus Lisätietoja skannerin lasin alapinnan puhdistamisesta on osoitteessa Kalvomateriaalisovittimen puhdistaminen HP Scanjet G valokuvaskanneri Puhdista kalvomateriaalisovitin (TMA) kuivalla, pehmeällä kankaalla. Voit tarvittaessa suihkuttaa kankaaseen pienen määrän lasinpuhdistusainetta. Huoltaminen ja ylläpito 13

16 Luku 2 Skannerin huoltotarvikkeiden ja muiden tarvikkeiden tilaaminen Voit ostaa huolto-osia skannerin tukisivustossa osoitteessa tai paikalliselta HP-jälleenmyyjältä. 14 Huoltaminen ja ylläpito

17 3 Vianmääritys Tässä osassa käsitellään skanneriin ja kalvomateriaalisovittimeen liittyvien ongelmien ratkaisuja. Skannerin käynnistämiseen ja laitteeseen liittyvät ongelmat Skannerin toimintahäiriöt Diojen, negatiivien ja kalvomateriaalisovittimen ongelmat Skannerin asennuksen vianmääritys Skannerin käynnistämiseen ja laitteeseen liittyvät ongelmat Tässä osassa käsitellään käynnistämiseen ja laitteeseen liittyvien ongelmien ratkaisuja. Skannerin käynnistäminen uudelleen Skannerin laitteiston testaaminen Skanneri ei toimi oikein Lisätietoja vianmäärityksestä Skannerin käynnistäminen uudelleen Jos tietokone antaa skanneria käytettäessä ilmoituksen siitä, että skannerin käynnistäminen epäonnistui tai skanneria ei löytynyt, toimi seuraavasti: 1. Sulje HP Photosmart -ohjelmisto, jos se on käytössä. 2. Irrota johto, jolla skanneri on kytketty tietokoneeseen. 3. Katkaise tietokoneesta virta yhden minuutin ajaksi ja käynnistä sitten tietokone uudelleen. 4. Kytke tietokoneen ja skannerin välinen liitäntäkaapeli uudelleen. Varmista, että USB-kaapeli on kiinnitetty oikein skannerin takaosaan. Kaapelin (liittimen) päässä olevan USB-symbolin on oltava ylöspäin. Kun USB-liittimen kytkentä tuntuu hieman väljältä, liitin on kytketty oikein. USB-liitin on kytketty väärin, jos se tuntuu hyvin tiukalta. Kytke USB-kaapeli johonkin muuhun tietokoneen USB-porttiin. Jos USB-kaapeli on liitetty tietokoneen etupaneelin liitäntään, siirrä se tietokoneen takapaneelin liitäntään. Skannerin laitteiston testaaminen Jos epäilet, että skannerissa on laiteongelma, varmista, että skannerin, tietokoneen ja virtalähteen kaapelit ja johdot on kytketty kunnolla. Jos kaapelit ja johdot on kytketty oikein, varmista, että skanneriin on kytketty virta, ja testaa skannerin toiminta seuraavalla tavalla: 1. Irrota USB-kaapeli ja virtajohto skannerista. 2. Kytke USB-kaapeli ja virtajohto uudelleen skanneriin. Skannerin alusta liikkuu eteen- ja taaksepäin noin 25 millimetriä, ja skannerin lamppuun syttyy valo. Jos alusta ei liiku eikä skannerin lamppuun syty valoa, vika voi olla skannerissa. Lisätietoja on kohdassa Skanneri ei toimi oikein. Vianmääritys 15

18 Luku 3 Skanneri ei toimi oikein Jos skanneri lopettaa skannaamisen, tee seuraavat toimenpiteet annetussa järjestyksessä. Kokeile jokaisen kohdan jälkeen, toimiiko skanneri. Jos ongelma jatkuu edelleen, siirry seuraavaan toimenpiteeseen. 1. Kaapelin kiinnitys voi olla löystynyt. Varmista, että USB-kaapeli ja virtajohto on kytketty kunnolla. 2. Katkaise skannerin virta virtakytkimestä ja kytke se uudelleen 60 sekunnin kuluttua. 3. Käynnistä tietokone uudelleen. 4. Tietokoneessa voi olla ohjelmistoristiriita. Skannerin ohjelmiston asennus on ehkä poistettava ja ohjelmisto asennettava uudelleen. a. Valitse Käynnistä-valikon Asetukset-alivalikosta Ohjauspaneeli (Windows XP:ssä valitse Käynnistä ja Ohjauspaneeli). b. Valitse Lisää tai poista sovellus (Windows Vistassa Ohjelmat ja toiminnot -työkalu) ja sen jälkeen HP Scanjet G2410 tai HP Scanjet G2710. c. Valitse Poista. d. Valitse Lisää tai poista sovellus (Windows Vistassa Ohjelmat ja toiminnot -työkalu) ja sen jälkeen HP Photosmart -ohjelmisto. e. Valitse Poista. 5. Asenna ohjelma uudelleen skannerin mukana toimitetun HP Photosmartin ohjelmisto- CD-levyn avulla. Kun asetat CD-levyn asemaan, asennusohjelma käynnistyy automaattisesti. Valitse asennettavaksi HP Photosmart -ohjelmisto. Jos skanneri ei vieläkään toimi, katso ohjeita osoitteesta tai ota yhteys HP:n asiakastukeen. Lisätietoja vianmäärityksestä Jos olet asentanut HP Photosmart -ohjelmiston, voit ratkaista skannerin ongelmia sen käytönaikaisen ohjeen avulla. Voit avata ohjeen kaksoisnapsauttamalla työpöydän HP:n ratkaisukeskus -kuvaketta ja valitsemalla Ohje. Valitse Ohje-osassa Tuotteen ohje. Ohje sisältää tietoja skannerin laitteistosta, HP Photosmart -ohjelmasta ja HP:n skannausohjelmistosta. Katso myös ohjeiden yleisen Vianmääritys ja tuki -osan ohjeaihetta Skannauksen vianmääritys. Skannerin toimintahäiriöt Skanneri ei käynnisty Skanneri ei aloita skannausta heti Painikkeet eivät toimi Asiakirjojen tai tekstin skannausongelmat Skannattu kuva on epätarkka Skanneri skannaa kohteita hitaasti Skannerin lasi on puhdistettava 16 Vianmääritys

19 Skanneri ei käynnisty Jos skanneri ei käynnisty skannerin etupaneelin painikkeilla, syy voi olla jokin seuraavista: Skannerin virtajohto on irrotettu virtalähteestä. Tarkista, että virtajohtoa ei ole irrotettu skannerista tai virtalähteestä. Skannerin virta voi olla katkaistu. Tarkista, että skannerin virta on kytketty. Tarkista, ettei kalvomateriaalisovittimen kaapeli ole irronnut skannerista. Skanneri ei aloita skannausta heti Jos skanneria ei ole käytetty vähään aikaan, skannerin lampun on lämmettävä jonkin aikaa, ennen kuin skannaus voidaan aloittaa. Jos skannauskomento annetaan ohjelmistosta tai skannerin painikkeella eikä lamppu ole ehtinyt riittävästi lämmetä, skannauksen käynnistyminen viivästyy. Voit muuttaa lampun lämpenemisasetusta avaamalla HP:n ratkaisukeskuksen, valitsemalla Asetukset ja sen jälkeen Skannausasetukset. Painikkeet eivät toimi Testaa painikkeiden toiminta jokaisen vaiheen jälkeen aloittamalla skannaus. Jos skanneri ei toimi, siirry seuraavaan toimenpiteeseen. Kaapelin kiinnitys voi olla löystynyt. Varmista, että USB-kaapeli, kalvomateriaalisovittimen kaapeli ja virtajohto on kytketty kunnolla. Katkaise skannerin virta virtakytkimestä ja kytke se uudelleen. Käynnistä tietokone uudelleen. Painikkeet on ehkä poistettu käytöstä. Toimi seuraavasti: Avaa Ohjauspaneeli, valitse sitten Skannerit ja kamerat ja valitse lopuksi käyttämäsi skannerin malli luettelosta. Avaa Ominaisuudet ja valitse Tapahtumat-välilehti. Valitse Skanneritapahtumatluettelosta Skannaa-painiketta painettu. Varmista, että HP:n skannausohjelmisto on valittuna. Windows XP ja VistaVarmista, että Ei toimenpiteitä -asetus ei ole valittu. Painikkeet on ehkä poistettu käytöstä painikkeiden lukitusohjelmalla. Lisätietoja on kohdassa Button Disable Utility. Skannerin toimintahäiriöt 17

20 Luku 3 Asiakirjojen tai tekstin skannausongelmat Skanneri käyttää optista merkintunnistusohjelmaa (OCR-ohjelmaa), jolla paperiversio muunnetaan tietokoneella muokattavaan sähköiseen muotoon. Jos skannattua tekstiä ei voi muokata, valitse seuraavat kohdat skannauksen aikana: HP:n skannausohjelmisto (valitse Asiakirja.) Skannaa kohteeseen (valitse tekstinkäsittelyohjelma tai Tallenna tiedostoon.) Huomautus Jos valitset Tallenna tiedostoon, valitse tekstitiedostotyyppi Tiedostotyyppi pudotusvalikon luettelosta. Skannattu teksti ei ehkä ole sähköisessä muodossa täsmälleen samanlainen kuin alkuperäiskappale, etenkin jos alkuperäisessä tekstissä on ollut haalistuneita tai tahriintuneita tekstiosia. Joitakin merkkejä voi esimerkiksi puuttua. Kun muokkaat tekstiä, vertaa skannattua tekstiä alkuperäiseen ja tee tarvittavat korjaukset. Voit muuttaa tekstin skannausasetuksia valitsemalla Asiakirjan skannausasetukset - painikkeen Mitä haluat skannata? -ikkunassa. OCR-ohjelma asentuu oletusarvoisesti skannerin asennuksen aikana HP:n skannausohjelmiston asennuksen yhteydessä. Voit jättää OCR-ohjelman asentamatta valitsemalla ohjelmiston asennuksen aikana Mukautettu. Asenna ohjelmisto uudelleen käyttämällä asennuksen oletusasetuksia. Skannattu kuva on epätarkka On tärkeää, että skannattava kohde on asetettu tiiviisti skannerin lasia vasten. Jos skannattu kuva on epätarkka, varmista, että kohde on asetettu tiiviisti skannerin lasia vasten. Skanneri skannaa kohteita hitaasti Jos käytät skannauksessa tekstintunnistusominaisuutta, optinen merkintunnistusohjelma (OCR) hidastaa skannausta. Tämä on normaalia. Odota, että kohde on skannattu. Skannauksen tarkkuus on ehkä määritetty liian suureksi. Pienennä skannaustarkkuutta. Skanneriohjelmisto valitsee automaattisesti tarkkuuden, joka tasapainottaa parhaiten kuvan laadun ja tiedoston koon. Voit muuttaa tarkkuutta käynnistämällä HP:n ratkaisukeskuksen ja valitsemalla Asetukset. Valitse Skannausasetukset. Muuta tarkkuutta pudotusvalikon luettelosta. Skannerin lasi on puhdistettava Puhdista skannerin lasi seuraavissa tilanteissa: lasilla on mustetta lasilla on sormenjälkiä skannattavasta kohteesta irtoaa pölyä tai likaa skannatuissa kuvissa näkyy heijastumia tai muita vääristymiä lasi on sumentunut tai pölyinen. Anna lasin kuivua täysin, ennen kuin jatkat skannaamista. Lisätietoja on kohdassa Huoltaminen ja ylläpito. 18 Vianmääritys

21 Diojen, negatiivien ja kalvomateriaalisovittimen ongelmat Huomautus Tämä osa koskee ainoastaan HP Scanjet G2710 -valokuvaskanneria. Tämän osan avulla voit ratkaista kalvomateriaalisovittimella skannattuihin 35 millimetrin diakuviin ja negatiiveihin liittyviä ongelmia. Kuvan suurentaminen ei onnistu Kuvan värit ovat virheellisiä tai kuva on liian tumma tai vaalea Skannatussa kuvassa on pisteitä tai raitoja Skannatut kuvat ovat tummia Kalvomateriaalisovitin ei toimi lainkaan Kalvomateriaalisovittimessa ei näy valoa tai valo on himmeä, vaikka olet valinnut skannausvalintaikkunasta diakuvan tai negatiivin skannattavaksi Kuvan suurentaminen ei onnistu Olet ehkä käyttänyt Lähennä-vaihtoehtoa, joka muuttaa ainoastaan näytössä näkyvän kuvan kokoa. Valitsemalla Muuta kokoa -vaihtoehdon voit muuttaa skannattavan kuvan kokoa. Lisätietoja saat käytönaikaisen ohjeen Hakemisto-välilehden avulla. Kirjoita koon muuttaminen -teksti avainsanakenttään ja napsauta luettelossa kohtaa kuvat HP:n skannausohjelmistossa. Kuvan värit ovat virheellisiä tai kuva on liian tumma tai vaalea Ohjelmisto säätää koko skannausalueen valotustilaa pelkän diakuvan tai negatiivin skannausalueen sijaan. Valitse skannattava alue vetämällä alueen ympärille valintakehys. Voit muuttaa kehyksen kokoa valintakahvojen avulla. Käytät vääriä kalvomateriaalien skannausasetuksia. Varmista, että Skannaa positiiveja, myös 35 mm:n diat, käyttäen kalvoyksikköä (dioja varten) tai Skannaa negatiiveja käyttäen kalvoyksikköä (negatiiveja varten) on valittuna. Skannatussa kuvassa on pisteitä tai raitoja Tarkasta, onko alkuperäinen diakuva tai negatiivi vahingoittunut tai likainen. Puhdista kalvomateriaalisovitin kuivalla, pehmeällä kankaalla. Voit tarvittaessa suihkuttaa kankaaseen mietoa lasinpuhdistusainetta. Anna lasin kuivua täysin, ennen kuin jatkat skannaamista. Skannatut kuvat ovat tummia Tarkista, että kalvomateriaalisovittimen valo palaa, ennen kuin valitset Skannaa tai Hyväksy. Kalvomateriaalisovittimen valolähteen lamppu on rikki tai epäkunnossa. Jos lamppu on rikki, laite on huollettava. Valinta-aluetta ei ole ehkä valittu oikein. Valitse alue, joka sisältää vain valokuvan ilman reunoja. Kalvomateriaalisovitin ei toimi lainkaan Kaapelia ei ole kytketty oikein. Varmista, että kalvomateriaalisovittimen kaapeli on kytketty pitävästi skannerin takaosassa olevaan kalvomateriaalisovittimen porttiin. Diojen, negatiivien ja kalvomateriaalisovittimen ongelmat 19

22 Luku 3 Kalvomateriaalisovittimessa ei näy valoa tai valo on himmeä, vaikka olet valinnut skannausvalintaikkunasta diakuvan tai negatiivin skannattavaksi Kokeile jokaisen kohdan jälkeen, toimiiko skanneri. Jos skanneri ei toimi, siirry seuraavaan toimenpiteeseen. 1. Varmista, että kalvomateriaalisovitin on liitetty skanneriin. 2. Varmista, että Skannaa positiiveja, myös 35 mm:n diat, käyttäen kalvoyksikköä tai Skannaa negatiiveja käyttäen kalvoyksikköä on valittu Mitä skannataan? - valintaikkunassa. 3. Kalvomateriaalisovittimen lamppu on ehkä rikkoutunut. Valitse Skannaa-painike ( ) ja tarkista valo. Jos lamppu on rikki, laite on huollettava. 4. Kalvomateriaalisovittimen lämpeneminen kestää hetken. Odota valon syttymistä muutama sekunti. Jotta skannaustulos olisi paras mahdollinen, kalvomateriaalisovittimen kannattaa antaa lämmetä vähintään 30 sekuntia. Skannerin asennuksen vianmääritys Tässä osassa käsitellään asennukseen liittyvien ongelmien ratkaisuja. Ohjelmiston asennuksen poistaminen ja asentaminen uudelleen Kaapelien tarkistaminen Ohjelmiston asennuksen poistaminen ja asentaminen uudelleen Jos ohjelmistoa ei ole asennettu loppuun, skanneria ei välttämättä tunnisteta, tai ohjelmisto ei käynnisty oikein. Poista HP:n skannausohjelmiston asennus ja asenna se sitten uudelleen. HP:n skannausohjelmiston poistamiseen tarvitaan HP Photosmartin ohjelmisto-cd-levy. 1. Valitse Käynnistä-valikon Asetukset-alivalikosta Ohjauspaneeli (Windows XP:ssä valitse Käynnistä ja Ohjauspaneeli). 2. Valitse Lisää tai poista sovellus (Windows Vistassa Ohjelmat ja toiminnot -työkalu) ja sen jälkeen HP Scanjet G2410 tai HP Scanjet Valitse Poista. 4. Valitse Lisää tai poista sovellus (Windows Vistassa Ohjelmat ja toiminnot -työkalu) ja sen jälkeen HP Photosmart -ohjelmisto. 5. Valitse Poista. 6. Irrota skannerin USB-kaapeli tietokoneesta. 7. Asenna ohjelmisto uudelleen skannerin mukana toimitetulta HP Photosmartin ohjelmisto- CD-levyltä. Kun asetat CD-levyn asemaan, asennusohjelma käynnistyy automaattisesti. Valitse asennettavaksi HP Photosmart -ohjelmisto. 8. Liitä skannerin USB-kaapeli ohjelmiston asentamisen jälkeen. Lisätietoja on kohdassa Kaapelien tarkistaminen. 20 Vianmääritys

23 Kaapelien tarkistaminen Kaapelin tyyppi Virtajohto USB-kaapeli Kalvomateriaalisovittimen kaapeli Toimenpide Virtajohto liitetään skanneriin ja virtapistorasiaan. Varmista, että virtajohto on liitetty tukevasti skanneriin ja toimivaan pistorasiaan tai ylijännitesuojaan. Jos virtajohto on kiinnitetty ylijännitesuojaan, varmista, että ylijännitesuoja on yhdistetty pistorasiaan ja ylijännitesuoja on käytössä. Katkaise skannerin ja tietokoneen virta. Käynnistä skanneri ja tietokone uudelleen 60 sekunnin kuluttua tässä järjestyksessä. USB-kaapeli liitetään skanneriin ja tietokoneeseen. Käytä skannerin mukana toimitettua kaapelia. Kaikki USB-kaapelit eivät välttämättä ole yhteensopivia skannerin kanssa. Varmista, että USB-kaapeli on liitetty tukevasti skanneriin ja tietokoneeseen. Jos USB-kaapeli on liitetty tietokoneen etupaneelin USB-liitäntään, siirrä se tietokoneen takapaneelin USB-liitäntään. Jos haluat lisää USB-vianmääritystietoja, siirry osoitteeseen support, valitse maa/alue ja hae hakutyökalulla USB-liitännän vianmääritysvihjeitä. Kalvomateriaalisovittimen kaapeli kytketään skannerin kannessa olevan kalvomateriaalisovittimen ja skannerialustan väliin. Varmista, että kaapeli on kytketty pitävästi skannerin takaosaan. Skannerin asennuksen vianmääritys 21

24 4 Lainsäädännölliset tiedot ja tuotteen tekniset tiedot Tässä luvussa käsitellään HP Scanjet G2410/G2710 -skannerien ja lisälaitteiden lainsäädännöllisiä tietoja ja tuotemäärityksiä. Skannerin tuotemääritykset Kalvomateriaalisovittimen (TMA) tuotemääritykset Käyttöympäristö Tietoja kierrätyksestä ja erikoismateriaaleista Kotitalousjätteiden hävittäminen Euroopan unionin alueella. Skannerin tuotemääritykset Nimi Skannerin tyyppi Koko Paino Skannaava osa Kuvaus G2410 Tasoskanneri G2710 Tasoskanneri ja kalvomateriaalisovitin G x 486,5 x 52 mm G x 450 x 59 mm G2410 1,7 kg G2710 3,1 kg CCD-kenno Liitäntä G2410 USB 1.0 G2710 USB 2.0 Hi-Speed Laitteen tarkkuus Valittavissa oleva tarkkuus Jännite Lainsäädännöl- liset tiedot G2410 laitteiston tarkkuus 1200 x 1200 dpi G2710 laitteiston tarkkuus 2400 x 4800 dpi laajennettu dpi 100 prosentin skaalauksella V 60 Hz Pohjois-Amerikassa V 50 Hz Manner-Euroopassa, Isossa-Britanniassa ja Australiassa V 50/60 Hz muualla Säädösten mukainen mallinumero: tuotteella on lainsäädännön edellyttämiä tunnistustarkoituksia varten lainsäädännöllinen mallitunnistusnumero. Tämän tuotteen säädösten mukainen mallinumero on GRLYB-0209 tai FCLSD Tätä säännösten mukaista mallitunnistusnumeroa ei pidä sekoittaa markkinointinimiin (HP Scanjet G2410 tai G2710) tai tuotenumeroihin (L2694A tai L2696A). 22 Lainsäädännölliset tiedot ja tuotteen tekniset tiedot

25 (jatkoa) Nimi Kuvaus Tuotteen energiankulutus vähenee huomattavasti säästötilassa, mikä säästää resursseja ja rahaa tuotteen suorituskyvyn huonontumatta. Tämä tuote on kelpuutettu vapaaehtoiseen ENERGY STAR (MOU v. 1.0) - ohjelmaan, jonka tarkoituksena on edistää energiaa säästävien toimistolaitteiden kehittämistä. Energy Star on yhdysvaltalaisen EPA-järjestön rekisteröity palvelumerkki. ENERGY STAR -yhteistyökumppanina HP on määrittänyt, että tämä tuote noudattaa ENERGY STAR -säädösten mukaisia energiansäästöohjeita. Lisätietoja ENERGY STAR -ohjeista on osoitteessa Kalvomateriaalisovittimen (TMA) tuotemääritykset Huomautus Tämä osa koskee ainoastaan HP Scanjet G2710 -valokuvaskanneria. Nimi Materiaalityypit Virrankulutus Kuvaus Kaksi 35 mm:n diaa tai 35 mm:n negatiivia 12,0 VDC, 340 ma, 4,22 W (skannerista) Virrankulutus ja lainsäädännön edellyttämät tiedot Virrankulutustiedot ja lainsäädännön edellyttämät tiedot ovat HP Photosmart -ohjelmiston CD-levyllä olevassa tiedostossa regulatory_supplement.htm. Käyttöympäristö Nimi Kuvaus Lämpötila Skannerin ja kalvomateriaalisovittimen käyttö: C Varastointi: C Suhteellinen kosteus Skannerin ja kalvomateriaalisovittimen käyttö: % ilman kosteuden tiivistymistä, lämpötila C Varastointi: enintään 90 % 0 60 C:n lämpötilassa, ei kosteuden tiivistymistä Tietoja kierrätyksestä ja erikoismateriaaleista Kierrätys HP on käynnistänyt entistä enemmän tuotteiden palautus- ja kierrätysohjelmia useissa maissa/useilla alueilla ja tekee yhteistyötä tiettyjen maailman suurimpien sähkötuotteiden kierrätyskeskusten kanssa. HP säästää luonnonvaroja myymällä uudelleen tiettyjä suosittuja tuotteita. Lisätietoja HP-tuotteiden kierrätyksestä on osoitteessa globalcitizenship/environment/recycle/ Kalvomateriaalisovittimen (TMA) tuotemääritykset 23

26 Luku 4 Erikoismateriaalit Tässä HP-tuotteessa on käytetty seuraavaa materiaalia, joka voi vaatia erikoiskäsittelyä hävitysvaiheessa: skannerin lampussa ja läpinäkyvien materiaalien sovittimessa käytetty elohopea (< 5 mg). Kierrätystietoja on osoitteessa ota yhteys paikallisiin viranomaisiin tai Electronic Industries Allianceen osoitteessa Kotitalousjätteiden hävittäminen Euroopan unionin alueella. Tämä merkintä tuotteessa tai sen pakkauksessa ilmaisee, että tuotetta ei saa hävittää muun kotitalousjätteen mukana. Sen sijaan käyttäjän vastuulla on toimittaa jäte sähkö- ja elektroniikkaromun kierrätykseen tarkoitettuun keräyspisteeseen. Hävitettävän romun lajittelu ja kierrätys auttaa säästämään luonnonvaroja ja varmistaa, että tuote on kierrätettävissä tavalla, joka suojelee terveyttä ja ympäristöä. Lisätietoja keräyspisteiden sijainnista saat paikallisilta viranomaisilta, jätehuoltopalvelusta tai liikkeestä, josta ostit laitteen. 24 Lainsäädännölliset tiedot ja tuotteen tekniset tiedot

27 5 Tuotetuki Tässä osassa kuvataan tuotetuen vaihtoehtoja. Helppokäyttöisyys HP Scanjet -sivusto Tukipalvelut Helppokäyttöisyys Tässä skannerissa on käytettävissä seuraavat helppokäyttöisyysasetukset: Windows: Voit estää painikkeiden tahattoman painamisen lukitsemalla painikkeet painikkeiden lukitusohjelmalla. Samalla apuohjelmalla voit ottaa painikkeet uudelleen käyttöön. Saat lisätietoja painikkeiden lukitusohjelmasta skannerin käyttöoppaasta. Skannerin käyttöopas on myös ohjemuodossa, jonka useimmat näytönlukuohjelmat tunnistavat. Voit avata tiedoston kaksoisnapsauttamalla työpöydän HP:n ratkaisukeskus -kuvaketta ja valitsemalla Ohje. Valitse Ohje-osassa Tuotteen ohje. Ohjeita toimintarajoitteisia käyttäjiä varten on osoitteessa community/accessibility/prodserv/ (vain englanniksi). HP Scanjet -sivusto Siirry osoitteeseen ja valitse sivun yläreunassa maa/alue/kieli. Valitse maa-/ aluesivulla tuoteluettelosta skannerit. Tässä sivustossa voit hakea ratkaisuja teknisiin ongelmiin hakea tietoa skannerin tehokkaasta ja luovasta käytöstä päivittää HP-ohjaimet ja ohjelmiston rekisteröidä tuotteesi tilata tiedotteita, ohjain- ja ohjelmistopäivityksiä sekä tukihälytyksiä ostaa HP:n tuotteita ja lisävarusteita. Tuotetuki 25

28 Luku 5 Tukipalvelut Jotta voisit käyttää HP-tuotetta mahdollisimman tehokkaasti, tutustu seuraaviin HP-tuen vakiotarjouksiin: 1. Tutustu tuotteen mukana toimitettuihin oppaisiin. Lue tämän ohjeen tai CD-levyn vianmääritysosuus tai käytönaikainen ohje. Tutustu ohjelmiston käytönaikaiseen ohjeeseen. 2. Käy HP:n tukisivustossa osoitteessa tai yhteys laitteen ostopaikkaan. HP:n online-tuki on kaikkien HP:n asiakkaiden käytettävissä. Se on nopein tapa saada ajantasaista tietoa ja osaavaa apua. Saatavana ovat esimerkiksi seuraavat palvelut: nopea sähköpostiyhteys valtuutettuun tukipalveluun ohjelmisto- ja ohjainpäivityksiä tuotettasi varten arvokasta tuote- ja vianmääritystietoa teknisiin ongelmiin tuotepäivityksiä, tukihälytyksiä ja HP:n tiedotteita (saatavilla, kun rekisteröit tuotteen). 3. HP:n tuki puhelimitse Tukivaihtoehdot ja maksut vaihtelevat tuote-, maa-/alue- ja kielikohtaisesti. Maksut ja käytännöt saattavat muuttua ilman eri ilmoitusta. Katso uusimmat tiedot osoitteessa 4. Takuun jälkeinen aika Rajatun takuuajan päätyttyä tukipalvelu on käytettävissä osoitteessa support. 5. Takuun laajentaminen tai päivittäminen Jos haluat jatkaa tuotteen takuuta tai päivittää sitä, ota yhteys tuotteen myyjään tai tarkista HP Care Pack Services -palvelut osoitteesta 6. Jos olet jo ostanut HP Care Pack -palvelun, tarkista tuen ehdot sopimuksesta. 26 Tuotetuki

29 Hakemisto A alkuperäiset kohteet tyypit 7 asetukset, skannaus 6 asiakastuki Web-sivustot 25 asiakirjat skannaaminen 8 sähköposti 9 Autom. valokuvien korjaus 7 B Button Disable Utility 25 C Care Pack Services 26 D diakuvat, skannaaminen HP Scanjet G skannerilla 11 kuvien rajaaminen 12 mallit, skanneri 11 vianmääritys 19 vihjeitä 12 E elohopean hävittäminen 24 Energy Star 23 epäselvät kuvat, vianmääritys 18 epätarkat kuvat, vianmääritys 18 erikoismateriaalit 24 etupaneelin painikkeet asetukset 6 skannaaminen 5 tietoja 4 vianmääritys 17 F filmi, skannaaminen HP Scanjet G skannerilla 11 kuvien rajaaminen 12 mallit, skanneri 11 vianmääritys 19 vihjeitä 12 H helppokäyttöisyyden sivusto 25 helppokäyttöisyys 3 HP:n ratkaisukeskus käynnistäminen 4 Ohje 3 skannaaminen kohteesta 5 HP Care Pack Services 26 HP Photosmart asetukset 6 käynnistäminen 4 poistaminen 20 HP Scanjet -sivusto 25 huoltotarvikkeiden tilaaminen 14 J jännitetiedot 22 jätteiden hävittäminen 24 K kaapelit vianmääritys 21 kalvomateriaalisovitin diojen ja negatiivien skannaaminen 12 diojen tai negatiivien skannaaminen HP Scanjet G4010 -skannerilla 11 kuvien rajaaminen 12 mallit, skanneri 11 puhdistaminen 13 tuotetiedot 23 vianmääritys 19 Kalvomateriaalisovitin diojen tai negatiivien skannaaminen HP Scanjet G4010 -skannerilla 11 kuvien rajaaminen 12 mallit, skanneri 11 puhdistaminen 13 tuotetiedot 23 vianmääritys 19 kalvomateriaalisovittimen kaapeli vianmääritys 21 kielet, käyttöopas 3 kierrätys 23 kokotiedot, skanneri 22 kopioiminen skannerin lasilta 10 Kopioi-painike 4, 10 kosteusmääritykset 23 kuvan esikatselu 6 kuvat alkuperäistyypit 7 moniosaisten skannaaminen 7 skannaaminen 7 sähköposti 9 värinkorjaus 7 kuvien rajaaminen 12 käynnistys, vianmääritys 17 käynnistäminen, vianmääritys 17 käyttöympäristömääritykset 23 käytönaikainen ohje 3 käännetyt käyttöoppaat 3 L laitteen mitat 22 laitteistotesti 15 lasi, puhdistaminen 13 liitteet, sähköposti 9 lämpötilamääritykset 23 M muokattavissa oleva teksti vianmääritys 18 N negatiivit, skannaaminen HP Scanjet G skannerilla 11 kuvien rajaaminen 12 mallit, skanneri 11 27

30 vianmääritys 19 vihjeitä 12 nopeus vianmääritys 17, 18 näytönlukuohjelma 3 O Ohje 3 ohjelmisto asennuksen vianmääritys 20 asetukset 6 Ohje 3 poistaminen 20 skannaaminen 6 ohjelmiston asennuksen poistaminen 20 ohjelmiston asentaminen vianmääritys 20 ohjelmiston poistaminen 20 optinen merkintunnistus (OCR, optical character recognition) vianmääritys 18 osat, tilaaminen 14 P painikkeet, etupaneeli asetukset 6 skannaaminen 5 tietoja 4 vianmääritys 17 Painikkeiden lukitusohjelma 4 painikkeiden ottaminen käyttöön 4 painikkeiden poistaminen käytöstä 4 PDF, skannaa 8 PDF-tiedostot, skannaus 4 Photosmart asetukset 6 käynnistäminen 4 poistaminen 20 piirrokset skannaaminen 7 piirustukset alkuperäistyypit 7 puhdistaminen kalvomateriaalisovitin 13 skannerin lasi 13 R Ratkaisukeskus asetukset 6 käynnistäminen 4 Ohje 3 skannaaminen kohteesta 5 S Skannaa filmi -painike 4 skannaaminen alkuperäistyypit 7 asiakirjat 8 diat tai negatiivit HP Scanjet G4010 -skannerilla 11 etupaneelin painikkeiden avulla 5 HP:n ratkaisukeskuksesta 5 kuvan esikatselu 6 kuvat 7 läpinäkyvät materiaalit 12 mallit, skanneri 11 sähköposti 9 TWAIN-ohjelmasta 6 useita kuvia 7 Skannaa-painike 4, 7, 8 Skannaa PDF-tiedostoon - painike 8 Skannaa Shareen -painike 4 skanneri käynnistäminen uudelleen 15 laitteistotesti 15 vianmääritys 16 skannerin käynnistäminen uudelleen 15 Skannerin laitteiston testaaminen 15 skannerin lasi, puhdistaminen 13 Skannerin tuotemääritykset 22 Sähköposti-painike 4 sähköpostiskannaukset 9 säädösten mukainen mallinumero 22 T Takuu laajennettu 26 tallennusmääritykset 23 tarkkuus 22 tarvikkeet, huolto 14 tekniset tiedot skanneri 22 teksti, muokattavissa oleva vianmääritys 18 toimintarajoitteet asiakkaat 25 tuki Web-sivustot 25 tuotetiedot kalvomateriaalisovitin 23 ympäristö 23 TWAIN skannaaminen 6 U USB-kaapeli vianmääritys 21 useiden kuvien skannaaminen 7 V valokuvat alkuperäistyypit 7 skannaaminen 7 värinkorjaus 7 vianmääritys asennus 20 asiakastuki 25 diat 19 epätarkat kuvat 18 kaapelit 21 kalvomateriaalisovitin 19 negatiivit 19 nopeus 17, 18 painikkeet 17 skanneri 16 skannerin käynnistäminen uudelleen 15 Skannerin laitteiston testaaminen 15 virta 17 virtalähde kaapelin vianmääritys 21 väri asiakirjaskannausasetukse t 8 Autom. valokuvien korjaus 7 W Web-sivustot Energy Star 23 28

31 Hakemisto helppokäyttöisyys 25 huoltotarvikkeiden tilaaminen 14 jätteiden hävitystiedot 24 kierrätystiedot 23 tuki 25 Windows helppokäyttötoiminnot 25 Y ympäristömääritykset 23 29
