hp scanjet sarjan digitaaliset tasoskannerit

Transkriptio

1 hp scanjet sarjan digitaaliset tasoskannerit käyttöopas

2

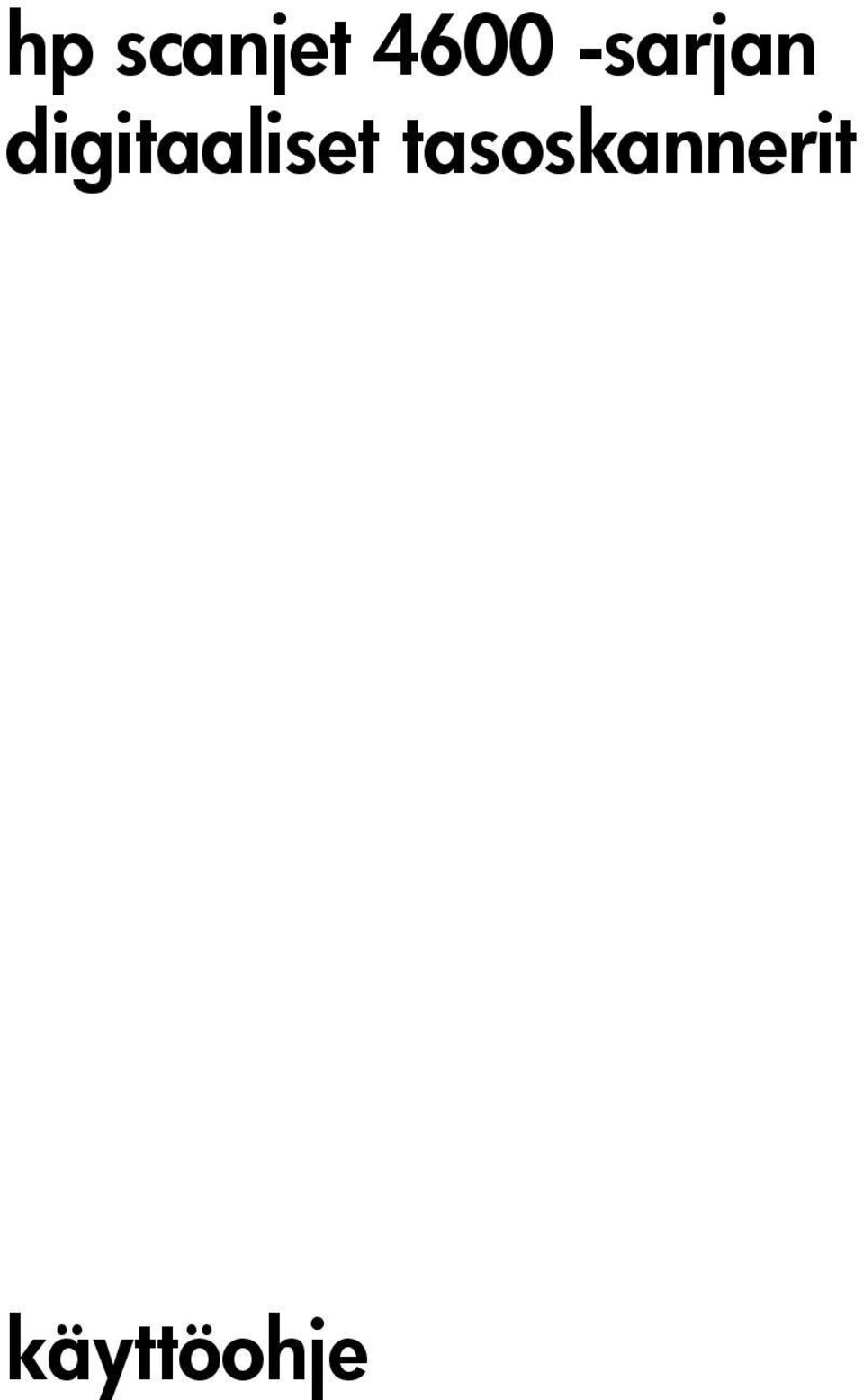

3 hp scanjet sarjan digitaaliset tasoskannerit käyttöohje

4 tekijänoikeustiedot Copyright Hewlett-Packard Company 2003 Kaikki oikeudet pidätetään. Jäljentäminen, sovittaminen tai kääntäminen ilman edeltävää etukäteen saatua kirjallista lupaa on kielletty, paitsi jos tekijänoikeuslait sallivat sen. Tässä tuotteessa käytetään Adoben PDF-tekniikkaa (Lempel-Ziv-Welchin (LZW) käyttöoikeus hankittu yhdysvaltalaisen patentin 4,558,302 puitteissa). tavaramerkkihuomautukset Adobe ja Acrobat-logo ovat Adobe Systems Incorporatedin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa tai muilla alueilla. Energy Star on United States Environment Protection Agencyn Yhdysvalloissa rekisteröimä tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Kaikki muut tässä julkaisussa mainitut tuotenimet voivat olla haltijoidensa tavaramerkkejä. takuutiedot Tämän asiakirjan sisältämät tiedot voivat muuttua ilman ennakkoilmoitusta. Hewlett-Packard ei anna tälle aineistolle minkäänlaista takuuta. HEWLETT-PACKARD KIISTÄÄ PÄTEMÄTTÖMINÄ OLETETUT TAKUUT MYYNTIKELPOISUUDESTA TAI SOPIVUUDESTA JOHONKIN ERITYISEEN TARKOITUKSEEN. Hewlett-Packardia ei voi asettaa vastuuseen tässä ohjeessa olevista virheistä tai tämän ohjeen luovutukseen, toimintaan tai käyttöön liittyvistä satunnaisista vahingoista tai seurannaisvahingoista. TWAIN Toolkit toimitetaan sellaisenaan. TWAIN Toolkitin kehittäjät ja jakelijat kiistävät nimenomaisesti kaikki suorat tai oletetut takuut, mukaan luettuina mutta ei näihin rajoittuen oletetut takuut myyntikelpoisuudesta, kolmansien osapuolien oikeuksien kunnioittamisesta tai sopivuudesta johonkin tiettyyn käyttötarkoitukseen. TWAIN Toolkitin kehittäjät tai jakelijat eivät vastaa mistään suorista, epäsuorista, erityisistä, satunnaisista tai johdannaisista vahingoista, jotka aiheutuvat TWAIN Toolkitin kopioimisesta, muuttamisesta, jakelemisesta tai muusta käytöstä. HUOMAUTUS YHDYSVALTOJEN VALTIONHALLINNON TYÖNTEKIJÖILLE: KAUPALLISEN TIETOKONE-OHJELMISTON RAJOITETUT OIKEUDET: Valtionhallinnon työntekijöiden tuotettava koskeva käyttö, kopiointi tai paljastaminen on rajoitettu DFARS säädöksen alakappaleen (c)(1)(ii) Teknisten tietojen oikeudet -pykälän mukaan. Tämän tuotteen kopioima materiaali saattaa olla laeilla ja muilla säännöksillä, kuten tekijänoikeuslaeilla, suojattua. Asiakas vastaa yksin kaikkien tällaisten lakien ja säännösten noudattamisesta. tuotteen materiaalit Tässä HP:n-tuotteessa on käytetty seuraavia materiaaleja, jotka voivat edellyttää erikoiskäsittelyä hävitysvaiheessa: skannerin loistelampussa ja läpinäkyvien materiaalien sovittimessa käytetty elohopea (< 5 mg) juotoksissa käytetty lyijy. Lisätietoja kierrätyksestä on osoitteessa Voit myös ottaa yhteyttä paikallisiin viranomaisiin tai katsoa lisätietoja Electronics Industries Alliancen Web-sivustosta osoitteessa Lisätietoja HP:n ympäristönsuojeluohjelmasta on kohdassa ympäristönsuojeluohjelma sivulla 24. Lisätietoja tuotetakuusta on kohdassa hewlett-packardin rajoitetun takuun lauseke sivulla 23.

5 sisällys skannerin käyttäminen skannerin osat skannerin asettaminen pidikkeeseen etupaneelin yleiskuvaus skannauksen yleiskuvaus skannattavan kohteen asettaminen kuvien ja asiakirjojen skannaaminen kopioiden tulostaminen skannatun valokuvan jakaminen HP Instant Share -ohjelmalla.. 11 isojen kohteiden skannaaminen virransäästöpainikkeen käyttäminen asetusten muuttaminen tekstin skannaaminen muokkausta varten huoltaminen ja ylläpito diakuvien ja negatiivien skannaaminen diakuvien skannaaminen negatiivien skannaaminen vianmääritys skannerin asennusongelmat skannerin alustus- ja laitteisto-ongelmat lisätietoja vianmäärityksestä takuu hewlett-packardin rajoitetun takuun lauseke lainsäädännölliset tiedot ympäristönsuojeluohjelma tuotetuki helppokäyttöominaisuuksien sivusto hp scanjet -sivusto tukiprosessi päivitetyt takuuehdot tuotetiedot ja lisälaitteet skannerin tuotetiedot läpinäkyvien materiaalien sovittimen (TMA) tekniset tiedot skannerin ja läpinäkyvien materiaalien sovittimen (TMA) käyttöympäristötiedot iii

6 1 skannerin käyttäminen skannerin osat Tässä käyttöoppaassa selostetaan HP Scanjet sarjan skannereiden toiminta mukaan luettuina asennusongelmat, asiakastuki ja skannerin käyttö. Katso asennusohjeet asennusoppaasta. Lisätietoja skannausohjelmistosta on HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeessa. Tämä käyttöoppaan luku sisältää skannerin yleiskuvauksen sekä tietoja skannerin käyttämisestä ja huoltamisesta. hp scanjet skanneri Skanneri 2 Vaakapidike, jossa on sarana skannerin kiinnitystä varten. Pidikkeen avulla asetellaan skannattavat kohteet ja pidetään ne paikallaan. hp scanjet skanneri 1 Skanneri 2 Pystypidike, jossa on kokoontaitettavat jalat. Pidikkeen avulla asetellaan skannattavat kohteet ja pidetään ne paikallaan. 3 Läpinäkyvien materiaalien sovitin (TMA) 35 mm:n diakuvien ja negatiivien skannausta varten. skannerin asettaminen pidikkeeseen 1 2 Huomautus: Pidikettä voi käyttää skannerin kiinnitykseen, skannattavien kohteiden asetteluun ja skannaustasona. Pidikkeen käyttäminen ei ole pakollista. 3 4

7 skannerin asettaminen vaakapidikkeeseen (hp scanjet 4600) skannerin käyttäminen 1 Aseta vaakapidike tasaiselle alustalle. Varmista, että pidikkeen sarana on käännetty eteenpäin. 2 Aseta skanneri pidikkeeseen katselupuoli (vaalea kehys) ylöspäin ( ) siten, että se koskettaa saranaa. Painikkeet osoittavat saranasta poispäin. Skannerin johto kulkee saranan vierestä. 3 Paina skannerin takaosaa alas, kunnes se napsahtaa kiinni saranaan. skannerin asettaminen pystypidikkeeseen (hp scanjet 4670) 1 Varmista, että pidikkeen molemmat jalat ovat ääriasennossa, ennen kuin asetat skannerin pidikkeeseen. Tällöin pidike on vakaa. Käännä tukijalat auki seuraavasti: a. Avaa takimmainen tukijalka ensin ja varmista, että se napsahtaa paikalleen. b. Työnnä etumaista tukijalkaa pidikkeen takaa pidikkeen etupuolelle, kunnes se napsahtaa paikalleen. 2 Aseta pidike tasaiselle alustalle. 3 Aseta skanneri pidikkeeseen siten, että katselupuoli (vaalea kehys) on itseesi päin. Painikkeet ovat skannerin oikealla puolella. Johto tulee ulos skannerin vasemmasta alakulmasta. 4 Kohdista skanneri pidikkeeseen liikuttamalla sitä puolelta toiselle, kunnes se on tukevasti kiinni pidikkeessä. etupaneelin yleiskuvaus Ominaisuus SKANNAUSPAINIKE KOPIOINTIPAINIKE HP INSTANT SHARE - painike VIRRANSÄÄSTÖPAINIKE Kuvaus Skannaa valokuvan tai asiakirjan ja asettaa sen määrittämääsi kohteeseen. Skannaa kuvan tai asiakirjan ja lähettää sen oletustulostimeen tulostusta varten. Skannaa valokuvan, jolloin voit 1) lähettää sen sähköpostitse 2) luoda albumin HP:n websivustolle tai 3) tilata niistä ammattitasoisia tulosteita. (Kaikki palvelut eivät ole saatavissa kaikilla alueilla tai kaikkiin käyttöjärjestelmiin.) Sammuttaa skannerin lampun ja siirtää skannerin virransäästötilaan. käyttöohje 5

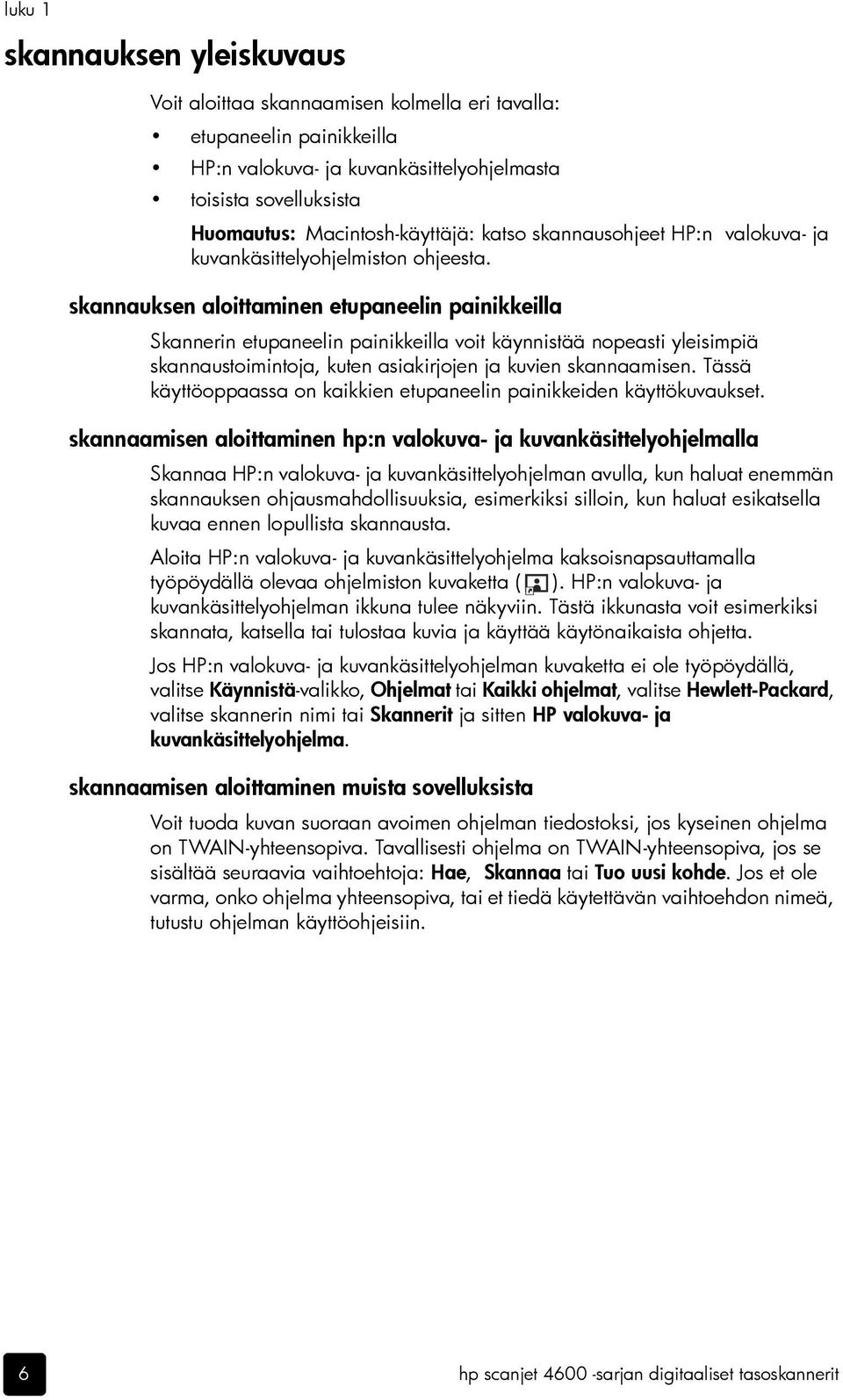

8 luku 1 skannauksen yleiskuvaus Voit aloittaa skannaamisen kolmella eri tavalla: etupaneelin painikkeilla HP:n valokuva- ja kuvankäsittelyohjelmasta toisista sovelluksista Huomautus: Macintosh-käyttäjä: katso skannausohjeet HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta. skannauksen aloittaminen etupaneelin painikkeilla Skannerin etupaneelin painikkeilla voit käynnistää nopeasti yleisimpiä skannaustoimintoja, kuten asiakirjojen ja kuvien skannaamisen. Tässä käyttöoppaassa on kaikkien etupaneelin painikkeiden käyttökuvaukset. skannaamisen aloittaminen hp:n valokuva- ja kuvankäsittelyohjelmalla Skannaa HP:n valokuva- ja kuvankäsittelyohjelman avulla, kun haluat enemmän skannauksen ohjausmahdollisuuksia, esimerkiksi silloin, kun haluat esikatsella kuvaa ennen lopullista skannausta. Aloita HP:n valokuva- ja kuvankäsittelyohjelma kaksoisnapsauttamalla työpöydällä olevaa ohjelmiston kuvaketta ( ). HP:n valokuva- ja kuvankäsittelyohjelman ikkuna tulee näkyviin. Tästä ikkunasta voit esimerkiksi skannata, katsella tai tulostaa kuvia ja käyttää käytönaikaista ohjetta. Jos HP:n valokuva- ja kuvankäsittelyohjelman kuvaketta ei ole työpöydällä, valitse Käynnistä-valikko, Ohjelmat tai Kaikki ohjelmat, valitse Hewlett-Packard, valitse skannerin nimi tai Skannerit ja sitten HP valokuva- ja kuvankäsittelyohjelma. skannaamisen aloittaminen muista sovelluksista Voit tuoda kuvan suoraan avoimen ohjelman tiedostoksi, jos kyseinen ohjelma on TWAIN-yhteensopiva. Tavallisesti ohjelma on TWAIN-yhteensopiva, jos se sisältää seuraavia vaihtoehtoja: Hae, Skannaa tai Tuo uusi kohde. Jos et ole varma, onko ohjelma yhteensopiva, tai et tiedä käytettävän vaihtoehdon nimeä, tutustu ohjelman käyttöohjeisiin. 6 hp scanjet sarjan digitaaliset tasoskannerit

9 skannattavan kohteen asettaminen skannerin käyttäminen Tässä osassa selostetaan, miten erityyppisiä skannauskohteita asetetaan skanneriin. Se on osoitus siitä, miten rakenteellisesti ainutlaatuinen tämä skanneri on. skannauspuoli ja katselupuoli Skannerissa on kaksi puolta: skannauspuoli ja katselupuoli skannauspuoli ( ): Skannauspuolella lasin ympärillä on tumma kehys, joka on aina skannattavaa kohdetta vasten. Skannerin lamppu palaa tältä puolelta skannattaessa. Pidä skannauspuoli puhtaana. Katselupuoli ( ): Katselupuolella lasin ympärillä on vaalea kehys, jossa näkyy HP:n logo ja tuotenimi. Voit nähdä lasin läpi skannauskohteen skannattava puoli ylöspäin, kun katsot katselupuolelta. Skannerin lamppu palaa tältä puolelta skannattaessa. Katselupuolella olevat sormenjäljet ja pöly eivät vaikuta skannauslaatuun. kohteen asettaminen skannattava puoli alaspäin ja skannattava puoli ylöspäin Kuvia ja asiakirjoja voidaan skannata kahdessa asennossa: siten, että skannauskohde on joko skannattava puoli alaspäin tai ylöspäin. kohteen asettaminen skannattava puoli alaspäin Kun skannaat niin, että kohteen skannattava puoli on alaspäin, poista skanneri pidikkeestä ja aseta se tasaiselle alustalle skannauspuoli (tumma kehys) ylöspäin ( ). Aseta kohde (esimerkiksi kirja) sitten painettu puoli alaspäin lasille. Vihje: Tumman kehyksen puoli on aina skannattavaa kohdetta vasten. kohteen asettaminen skannattava puoli ylöspäin Kun skannaat niin, että skannattava puoli on ylöspäin, aseta skannerin katselupuoli (vaalea kehys) ylöspäin ( ) vasten kohdetta. Voit nähdä kuvan tai tekstin skannerin lasin läpi. Esimerkkejä: Skannaa yksittäinen asiakirja tai valokuva niin, että skanneri on pidikkeessä. Skannaa työpöydällä oleva valokuva niin, että skanneri on poissa pidikkeestä. Skannaa skannauslasia suurempi kohde niin, että skanneri on poissa pidikkeestä. Skannaa seinällä oleva valokuva niin, että skanneri on poissa pidikkeestä. Huomautus: Kun skannaat seinällä olevia kohteita, skanneria täytyy käyttää vaaka-asennossa. Vihje: Skannausalue on lasin läpi näkyvä alue, jota reunustaa skannerin vaalea kehys. käyttöohje 7

10 luku 1 yhden kuvan tai asiakirjan skannaaminen yhden kohteen skannaaminen hp scanjet skannerilla 1 Nosta skannerin etureuna pidikkeestä. 2 Pidä skanneria ylhäällä ja aseta kohde pidikkeen vasempaan yläkulmaan skannattava puoli ylöspäin niin, että kohteen yläreuna on saranaa vasten. Käytä pidikkeen asemointikiinnikkeitä apuna, kun asemoit kohteen. 3 Palauta skanneri alkuperäiseen asentoonsa pidikkeessä. Voit nähdä kohteen skannattava puoli ylöspäin skannerin lasin läpi. 4 Paina skannerin etureunassa olevaa SKANNAUSPAINIKETTA ( ). Noudata kohdan kuvien ja asiakirjojen skannaaminen sivulla 10ohjeita. yhden kohteen skannaaminen hp scanjet skannerilla 1 Vedä skannerin yläreuna pidikkeestä kääntämällä skanneria eteenpäin. Skanneri voi olla nojallaan pidikkeen etureunaa vasten. 2 Aseta kohde pidikkeen vasempaan alakulmaan skannattava puoli ylöspäin niin, että kohteen yläreuna on vasemmalla. Käytä pidikkeen asemointikiinnikkeitä apuna, kun asemoit kohteen. 3 Palauta skanneri alkuperäiseen asentoonsa pidikkeessä. Voit nähdä kohteen skannattava puoli ylöspäin skannerin lasin läpi. 4 Paina skannerin reunassa olevaa SKANNAUSPAINIKETTA ( ). Noudata kohdan kuvien ja asiakirjojen skannaaminen sivulla 10ohjeita. monisivuisen asiakirjan yhden sivun skannaaminen Paras tapa skannata monisivuinen asiakirja on asettaa se skanneriin painettu puoli alaspäin. Näin asiakirja ja skannerilasi ovat hyvin kosketuksissa toisiinsa. 8 hp scanjet sarjan digitaaliset tasoskannerit

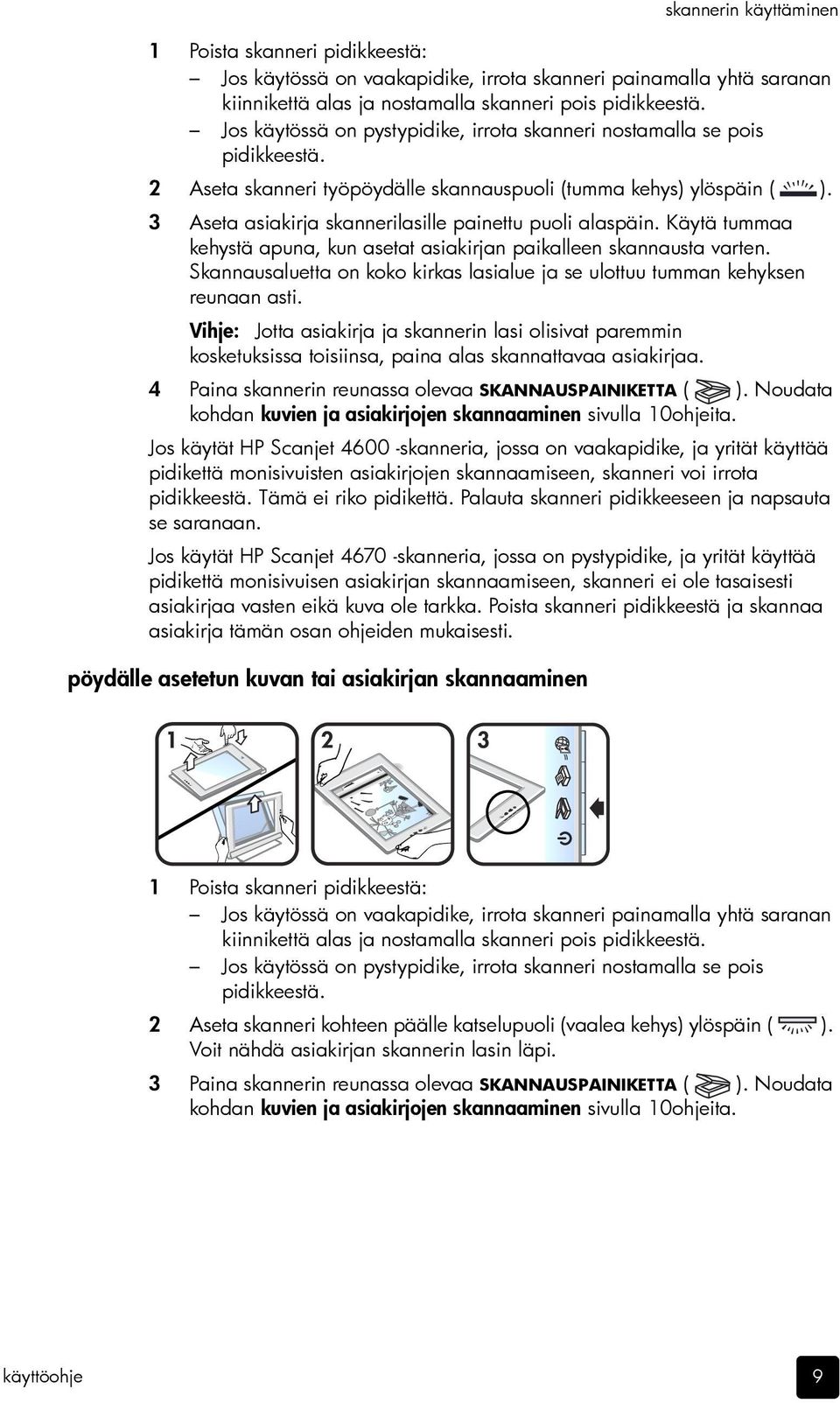

11 skannerin käyttäminen 1 Poista skanneri pidikkeestä: Jos käytössä on vaakapidike, irrota skanneri painamalla yhtä saranan kiinnikettä alas ja nostamalla skanneri pois pidikkeestä. Jos käytössä on pystypidike, irrota skanneri nostamalla se pois pidikkeestä. 2 Aseta skanneri työpöydälle skannauspuoli (tumma kehys) ylöspäin ( ). 3 Aseta asiakirja skannerilasille painettu puoli alaspäin. Käytä tummaa kehystä apuna, kun asetat asiakirjan paikalleen skannausta varten. Skannausaluetta on koko kirkas lasialue ja se ulottuu tumman kehyksen reunaan asti. Vihje: Jotta asiakirja ja skannerin lasi olisivat paremmin kosketuksissa toisiinsa, paina alas skannattavaa asiakirjaa. 4 Paina skannerin reunassa olevaa SKANNAUSPAINIKETTA ( ). Noudata kohdan kuvien ja asiakirjojen skannaaminen sivulla 10ohjeita. Jos käytät HP Scanjet skanneria, jossa on vaakapidike, ja yrität käyttää pidikettä monisivuisten asiakirjojen skannaamiseen, skanneri voi irrota pidikkeestä. Tämä ei riko pidikettä. Palauta skanneri pidikkeeseen ja napsauta se saranaan. Jos käytät HP Scanjet skanneria, jossa on pystypidike, ja yrität käyttää pidikettä monisivuisen asiakirjan skannaamiseen, skanneri ei ole tasaisesti asiakirjaa vasten eikä kuva ole tarkka. Poista skanneri pidikkeestä ja skannaa asiakirja tämän osan ohjeiden mukaisesti. pöydälle asetetun kuvan tai asiakirjan skannaaminen 1 Poista skanneri pidikkeestä: Jos käytössä on vaakapidike, irrota skanneri painamalla yhtä saranan kiinnikettä alas ja nostamalla skanneri pois pidikkeestä. Jos käytössä on pystypidike, irrota skanneri nostamalla se pois pidikkeestä. 2 Aseta skanneri kohteen päälle katselupuoli (vaalea kehys) ylöspäin ( ). Voit nähdä asiakirjan skannerin lasin läpi. 3 Paina skannerin reunassa olevaa SKANNAUSPAINIKETTA ( ). Noudata kohdan kuvien ja asiakirjojen skannaaminen sivulla 10ohjeita. käyttöohje 9

12 luku 1 kuvien ja asiakirjojen skannaaminen Voit skannata kuvia ja asiakirjoja SKANNAUSPAINIKKEELLA ( ). Huomautus: Macintosh-käyttäjä: katso skannausohjeet HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta. 1 Aseta kohde skannerin päälle. Lisätietoja on ohjeaiheessa skannattavan kohteen asettaminen sivulla 7. 2 Paina SKANNAUSPAINIKETTA ( ). 3 Tee esiin tulevassa ikkunassa seuraavat valinnat: Kuva, jos skannaat valokuvaa, kuvaa, diakuvaa tai negatiivia. Asiakirja, jos skannaat tekstiä, sekä tekstiä että kuvia tai mitä tahansa myöhemmin muokattavaa tekstiä. (Lisätietoja tekstin skannauksesta muokkausta varten on kohdassa tekstin skannaaminen muokkausta varten sivulla 14.) 4 Valitse kohde (johon ohjelmisto lähettää kuvan). 5 Valitse Skannaa valintaikkunasta. Skanneri skannaa kohteen. 6 Esiin tulee valintaikkuna, jossa ohjelma kysyy, haluatko skannata toisen kuvan. Jos haluat skannata lisää kohteita, aseta uusi kohde paikalleen ja valitse SKANNAA valintaikkunasta tai paina skannerin SKANNAUSPAINIKETTA ( ). Kun kohteet on skannattu, valitse Valmis. Skannauskohteet näkyvät vaiheessa 4 määritetyssä kohteessa. Huomautus: Kun käytät skannerin SKANNAUSPAINIKETTA, oletusarvo on, ettei ohjelmisto kehota esikatselemaan kuvaa tai asiakirjaa. Jos haluat esikatsella kohdetta, muuta painikeasetusta HP:n valokuva- ja kuvankäsittelyohjelmassa tai aloita skannaaminen HP:n valokuva- ja kuvankäsittelyohjelmasta sen sijaan, että käyttäisit skannerin SKANNAUSPAINIKETTA. kopioiden tulostaminen KOPIOINTIPAINIKKEELLA ( ) voit skannata kohteen ja lähettää sen suoraan tulostimeen tulostettavaksi. Huomautus: Macintosh-käyttäjä: katso kopiointiohjeet HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta. 1 Aseta kohde skannerin päälle. Lisätietoja on ohjeaiheessa skannattavan kohteen asettaminen sivulla 7. 2 Paina skannerin KOPIOINTIPAINIKETTA ( ). Skanneri lähettää skannatut kuvat oletustulostimeen. Näyttöön tulee kopioinnin tilan edistymisen ilmaiseva valintaikkuna. Huomautus: Jos haluat muuttaa kopiointiasetuksia, kuten kuvien kokoa, tummuutta tai käytettävää tulostinta, valitse Peruuta Kopiointi käynnissä - valintaikkunasta. Näyttöön tulee HP:n kopiointi -valintaikkuna, jossa voit muuttaa asetuksia. 10 hp scanjet sarjan digitaaliset tasoskannerit

13 skannerin käyttäminen Voit kopioida myös käyttämällä HP:n kopiointiohjelmistoa HP:n valokuva- ja kuvankäsittelyohjelmasta. Lisätietoja on HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeessa.. skannatun valokuvan jakaminen HP Instant Share -ohjelmalla Voit jakaa skannatut valokuvat perheen ja ystävien kanssa käyttämällä HP Scanjet -skannerin HP INSTANT SHARE -painiketta ( ). Voit helposti 1) lähettää sähköpostia, jossa on käytetty pikkukuvia ja linkkejä turvallisella HP:n web-sivustolla oleviin valokuviisi ei enää liitetiedostoja 2) voit siirtää valokuvia HP:n valokuvasivustoon ja luoda verkkovalokuva-albumeja tai 3) voit tilata ammattitasoisia tulosteita HP:n yhteistyökumppanin web-sivustolta. (Kaikki palvelut eivät ole saatavissa kaikilla alueilla tai kaikkiin käyttöjärjestelmiin.) HP Instant Share -toiminnon käyttö edellyttää Internet-yhteyttä. Huomautus: Macintosh-käyttäjä: katso HP INSTANT SHARE -painikkeen käyttöohjeet HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta. Huomautus: Käytä HP INSTANT SHARE -painiketta vain valokuvien skannaamiseen ja jakamiseen. Jos haluat skannata ja jakaa asiakirjan, käytä skannerin SKANNAUSPAINIKETTA. 1 Aseta alkuperäinen valokuva skannerin päälle. Lisätietoja on ohjeaiheessa skannattavan kohteen asettaminen sivulla 7. 2 Paina HP INSTANT SHARE -painiketta ( ). Skanneri skannaa valokuvan. 3 Esiin tulee valintaikkuna, jossa ohjelma kysyy, haluatko skannata toisen kuvan. Jos haluat skannata lisää kohteita, aseta uusi kohde paikalleen ja valitse SKANNAA valintaikkunasta tai paina skannerin SKANNAUSPAINIKETTA ( ). Kun valokuvat on skannattu, valitse Valmis. 4 Kaikki skannatut valokuvat lähetetään HP Instant Share -ohjelmistoon. Voit jakaa skannatun valokuvan näytön ohjeiden mukaisesti. Huomautus: Kun käytät skannerin HP INSTANT SHARE -painiketta, oletusarvo on, ettei ohjelmisto kehota esikatselemaan valokuvaa. Jos haluat esikatsella valokuvaa, käytä HP:n valokuva- ja kuvankäsittelyohjelmaa skannerin HP INSTANT SHARE -painikkeen asemesta. Voit käyttää HP Instant Share -toimintoa myös ohjelmistoa käyttämällä. Lisätietoja on HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeessa. käyttöohje 11

14 luku 1 isojen kohteiden skannaaminen Jos skannattava kohde on isompi kuin skannauslasi, voit skannata sen erinä ja sitten yhdistää osat toisiinsa Panorama Maker -ohjelmistolla. Käytä Panorama Maker -ohjelmistoa, kun haluat yhdistää useita skannauksia. Käytä ReadIris Pro -ohjelmistoa, jos haluat muuntaa asiakirjan muokattavaksi tekstiksi. Jos et asentanut tätä ohjelmistoa skannerin asennuksen yhteydessä, asenna se nyt käyttämällä skannerin mukana toimitettua CD-levyä. Katso asennusohjeet asennusoppaasta. Huomautus: Macintosh-käyttäjä: katso skannausohjeet HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta. 1 Poista skanneri pidikkeestä. Jos käytössä on vaakapidike, irrota skanneri painamalla yhtä saranan kiinnikettä alas ja nostamalla skanneri pois pidikkeestä. Jos käytössä on pystypidike, irrota skanneri nostamalla se pois pidikkeestä. 2 Aseta skanneri skannattavan kohteen päälle katselupuoli (vaalea kehys) ylöspäin ( ). Aseta skanneri niin, että näet kohteen vasemman yläosan skannerin läpi. Asemoi kohde käyttämällä skannerilasia ympäröivää kehystä. 3 Paina skannerin SKANNAUSPAINIKETTA ( ). 4 Tee esiin tulevassa ikkunassa seuraavat valinnat: Kuva, jos skannaat valokuvan tai jonkin toisen taidekuvan. Asiakirja, jos skannaat tekstiä tai sekä tekstiä että kuvia. Kysymykseen Scan for Editable Text (OCR)? on annettava vastaus Ei. 5 Valitse kohteeksi Panorama Maker. 6 Valitse Skannaa valintaikkunasta. Skanneri skannaa kohteen. Huomautus: Jos näet nyt esikatseluikkunan, tämä toiminto ei toimi selostetulla tavalla. Katso kohdasta esikatselukuvan ottaminen käyttöön tai poistaminen käytöstä sivulla 13, miten esikatselu poistetaan käytöstä. 7 Kohdista skanneri kohteen seuraavaan osaan. Kohdista skanneri niin, että osat menevät ainakin 1,3 mm päällekkäin. Paina skannerin SKANNAUSPAINIKETTA ( ). Jatka kohteen osien skannaamista, kunnes kaikki osat on skannattu. 8 Kun osat on skannattu, valitse Valmis-vaihtoehto näytössä olevasta valintaikkunasta. 9 Panorama Maker käynnistyy automaattisesti. Kaikki skannatut osat lähetetään Panorama Maker -ohjelmaan. 10 Järjestä kuvat oikeaan järjestykseen Panorama Maker -ohjelmistossa ja noudata näytössä olevia ohjeita. Katso lisätietoja Panorama Maker - ohjelmiston ohjeesta. 11 Jos olet skannannut tekstiasiakirjan ja haluat käyttää optista merkintunnistusta (OCR), jotta skannattua asiakirjaa voitaisiin muokata, tallenna yhdistetty kuva TIFF-tiedostoon Panorama Maker -ohjelmistossa ja tuo sitten TIFF-tiedosto ReadIris Pro -ohjelmistoon optista merkintunnistusta varten. 12 hp scanjet sarjan digitaaliset tasoskannerit

15 virransäästöpainikkeen käyttäminen skannerin käyttäminen Skannerin lamppu sammuu automaattisesti noin 15 minuutin päästä. Haluat ehkä kuitenkin sammuttaa lampun käsin, kun olet lopettanut skannauksen. Skannerin lamppu sammutetaan ja skanneri siirretään virransäästötilaan painamalla VIRRANSÄÄSTÖPAINIKETTA ( ). Voit jatkaa skannerin käyttöä painamalla skannerin etupaneelin painiketta tai käyttämällä HP:n valokuva- ja kuvankäsittelyohjelmaa. Skannaus alkaa lyhyen lämpenemisajan jälkeen. asetusten muuttaminen Voit mukauttaa joitakin HP Scanjet -skannerin ominaisuuksia, esimerkiksi etupaneelin painikeasetuksia ja kuvien esikatselun. asetusten muuttaminen hp:n valokuva- ja kuvankäsittelyohjelmalla Kun käytät skannerin painikkeita tai HP:n valokuva- ja kuvankäsittelyohjelmaa, skanneri käyttää asetuksia, jotka on optimoitu skannattavan alkuperäiskappaleen, esimerkiksi valokuvan, mukaisiksi. Voit muuttaa skannausasetuksia, esimerkiksi painikeasetuksia ja muita skannausasetuksia, HP:n valokuva- ja kuvankäsittelyohjelman Asetukset-valikosta. Voit muuttaa asetuksia käynnistämällä HP:n valokuva- ja kuvankäsittelyohjelman ja valitsemalla sitten Asetukset. esikatselukuvan ottaminen käyttöön tai poistaminen käytöstä Huomautus: Macintosh-käyttäjä: katso HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta, miten esikatselu otetaan käyttöön ja poistetaan käytöstä. Voit määrittää, tuleeko esikatselukuva näkyviin skannattaessa. Voit muuttaa tätä asetusta käynnistämällä HP:n valokuva- ja kuvankäsittelyohjelman ja valitsemalla sitten Asetukset. Valitse Skannausasetukset ja siirry sitten Esikatselevälilehdelle. Lisätietoja on HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeessa. käyttöohje 13

16 luku 1 tekstin skannaaminen muokkausta varten Skanneri muuntaa tekstin tietokoneella muokattavaksi käyttämällä optista merkintunnistusta (OCR). Optinen merkintunnistus (OCR) asennetaan automaattisesti, kun skanneri otetaan käyttöön ja skannausohjelmisto asennetaan. Huomautus: Macintosh-käyttäjä: katso tekstin skannausohjeet HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta. Jos et voi muokata skannaamaasi tekstiä, valitse seuraavat asetukset skannauksen aikana: Mitä haluat skannata? Valitse Asiakirja. Scan for editable text? (OCR) Valitse Kyllä. Skannattu teksti ei välttämättä näytä tietokoneen näytössä aivan samanlaiselta kuin alkuperäinen teksti varsinkin, jos alkuperäinen teksti on haaleaa tai epäselvää. Jotkin merkit saattavat esimerkiksi skannautua väärin tai puuttua. Kun muokkaat tekstiä, tarkista skannattu teksti ja tee tarvittavat muutokset. Jos haluat muuttaa tekstin skannausasetuksia, valitse HP:n valokuva- ja kuvankäsittelyohjelmasta Asetukset ja valitse sitten Skannattavan asiakirjan asetukset. 14 hp scanjet sarjan digitaaliset tasoskannerit

17 huoltaminen ja ylläpito skannerin käyttäminen Puhdistamalla skannerin ajoittain varmistat, että se toimii parhaalla mahdollisella tavalla. Tarvittavan huollon määrä on riippuvainen useista tekijöistä, esimerkiksi käytöstä ja ympäristöstä. Skanneri kannattaakin puhdistaa tarpeen mukaan. Huomautus: Älä aseta skanneriin teräväreunaisia esineitä. Ne saattavat vahingoittaa skanneria. Ennen kuin asetat kohteen skannerin lasille, varmista, että kohde on kuiva eikä siitä irtoa mitään, mikä voi tarttua lasiin. skannerin lasin puhdistaminen Huomautus: Pöly ja sormenjäljet vaikuttavat skannauslaatuun vain skannerin skannauspuolella (tumma kehys). 1 Irrota yhdistetty USB- ja virtakaapeli skannerista. 2 Pyyhi lasi puhtaaksi pehmeällä nukkaamattomalla liinalla. Voit suihkuttaa liinaan mietoa lasinpuhdistusainetta. Varoitus: Käytä vain lasinpuhdistusaineita. Älä käytä hankaavia aineita, asetonia, bentseeniä tai hiilitetraklorideja, jotka saattavat vahingoittaa skannerin lasia. Vältä myös isopropanolin käyttämistä, koska se saattaa jättää lasiin raitoja. Älä suihkuta lasinpuhdistusainetta suoraan lasille. Jos lasinpuhdistusainetta käytetään liikaa, sitä voi valua reunoille, mikä saattaa vahingoittaa skanneria. 3 Kuivaa skannerin lasi kuivalla nukkaamattomalla liinalla. 4 Kun olet valmis, kytke yhdistetty USB- ja virtakaapeli uudelleen skanneriin. läpinäkyvien materiaalien sovittimen puhdistaminen Jos sinulla on läpinäkyvien materiaalien sovitin diakuvien ja negatiivien skannausta varten, puhdista luukun ikkuna ja valoikkuna kevyesti kostutetulla, pehmeällä ja nukkaamattomalla liinalla. skannerin säilytys Jotta skannerin skannauspuoli ei naarmuuntuisi, säilytä skanneria sen mukana toimitetussa pidikkeessä. Vihje: Kun skanneri ei ole käytössä, voit pitää siinä mielivalokuvaasi. käyttöohje 15

18 2 diakuvien ja negatiivien skannaaminen HP Scanjet sarjan skannerissa voi käyttää läpinäkyvien materiaalien sovitinta (TMA), jolla voi skannata 35 mm:n diakuvia ja negatiiveja. Sovitin toimitetaan HP Scanjet skannerin mukana. Sen voi hankkia lisävarusteena HP Scanjet skanneria varten. läpinäkyvien materiaalien skannausvihjeitä Jos haluat skannata suuria läpinäkyviä kohteita, kuten piirtoheitinkalvoja, aseta valkoinen paperi läpinäkyvän kohteen taakse ja skannaa kohde normaalisti. Kun skannaat 35 mm:n diakuvaa tai negatiivia, skannerin ohjelmisto suurentaa kuvan automaattisesti noin 11 x 15 cm:n kokoon. Jos haluat pienentää tai suurentaa lopullista kuvaa, valitse skannerin ohjelmistosta Muuta kokoa ja valitse haluamasi skaalaus. Skanneri skannaa kuvan valitun kokoiseksi ja kokoon sopivalla tarkkuudella. Huomautus: Macintosh-käyttäjä: katso HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeesta, miten dioja ja negatiiveja skannataan. diakuvien skannaaminen 1 Irrota skanneri pidikkeestä ja aseta se skannauspuoli (tumma kehys) ylöspäin ( ) tasaiselle alustalle. Jos käytössä on vaakapidike, irrota skanneri painamalla yhtä saranan kiinnikettä alas ja nostamalla skanneri pois pidikkeestä. Jos käytössä on pystypidike, irrota skanneri nostamalla se pois pidikkeestä. 2 Aseta diakuva läpinäkyvien materiaalien sovittimeen: a. Avaa sovittimen luukku. b. Aseta diakuva sovittimen valoikkunaan. Diakuva asetetaan kiiltävä puoli ylöspäin siten, että läpinäkyvä osa on kohotetun valoikkunan päällä. Kohdista diakuva sovittimen valoikkunan mukaisesti. c. Sulje sovittimen luukku. Huomautus: Sovittimen lamppu syttyy, kun skannaus aloitetaan. 16

19 3 Kiinnitä läpinäkyvien materiaalien sovitin skanneriin. diakuvien ja negatiivien skannaaminen a. Aseta sovitin skannerin päälle siten, että sovittimen ikkuna on skanneriin päin. Sovita sovittimen läpinäkyvässä muovipäässä olevat kiinnikkeet skannerin aukkoihin. b. Kytke sovittimen johto skannerin TMA-porttiin, joka on skannerin painikkeiden vieressä. Huomautus: Skanneri skannaa diakuvan vain, jos läpinäkyvien materiaalien sovitin on kytketty skanneriin oikein. 4 Paina SKANNAUSPAINIKETTA ( ). Näyttöön tulee valintaikkuna, jossa kysytään skannattavan kohteen tyyppiä. 5 Valitse valintaikkunasta Kuva ja valitse sitten Skannaa. 6 Valitse Diakuvia läpinäkyvien materiaalien sovittimesta (TMA) ja valitse sitten valintaikkunasta Skannaa. Skanneri suorittaa esikatseluskannauksen ja tuo esikatselukuvan näkyviin. Huomautus: Esikatselukuva tulee näkyviin HP:n valokuva- ja kuvankäsittelyohjelman painikeasetuksista huolimatta aina, kun skannauskohde on diakuva. 7 Valitse dian lopullinen skannausalue. Voit siirtää skannattavan alueen rajoja vetämällä esikatselukuvan katkoviivoja. 8 Säädä esikatselukuvaa haluamallasi tavalla. Valitse sitten Hyväksy. lopullinen 9 Näyttöön tulee valintaikkuna, jossa kysytään, haluatko skannata lisää kohteita. Jos haluat skannata lisää diakuvia, toimi seuraavasti: a. Valitse Kyllä. b. Aseta uusi diakuva läpinäkyvien materiaalien sovittimeen ja kiinnitä sovitin skanneriin. c. Valitse esikatseluikkunasta Uusi kuva, tee haluamasi säädöt ja valitse sitten Hyväksy. 10 Kun olet skannannut kaikki haluamasi moniosaisen alkuperäiskappaleen osat, valitse skannauksen jälkeen Ei. Kuvat näkyvät HP:n valokuva- ja kuvankäsittelygalleriassa tai muussa valitussa kohteessa. 11 Kun olet valmis, irrota sovitin ja diakuva. Diakuvan skannaamisen voi aloittaa myös muilla tavoilla. Voit esimerkiksi valita HP:n valokuva- ja kuvankäsittelyohjelmasta Skannaa kuva. Jos aiot jakaa skannauskohteen, paina skannerin etupaneelin HP INSTANT SHARE - painiketta ( ). käyttöohje 17

20 luku 2 negatiivien skannaaminen Huomautus: Negatiivit vahingoittuvat herkästi. Kosketa negatiiveja vain niiden reunoista. Voit myös käyttää suojahansikkaita. 1 Irrota skanneri pidikkeestä ja aseta se tasaiselle alustalle skannauspuoli (tumma kehys) ylöspäin ( ). Jos käytössä on vaakapidike, irrota skanneri painamalla yhtä saranan kiinnikettä alas ja nostamalla skanneri pois pidikkeestä. Jos käytössä on pystypidike, irrota skanneri nostamalla se pois pidikkeestä. 2 Aseta 35 mm:n negatiivi läpinäkyvien materiaalien sovittimeen. a. Avaa sovittimen luukku. b. Aseta negatiivi sovittimen valoikkunaan. Negatiivi asetetaan kiiltävä puoli ylöspäin ja rei itetyt reunat alaspäin. Käytä sovittimen asemointikiinnikkeitä apuna, kun asemoit negatiivin valoikkunaan. Aseta haluamasi negatiiviruutu valoikkunan päälle. Pujota negatiivi tarvittaessa sovittimen vaalean pään aukon läpi. c. Kohdista negatiivin reunan reiät pienen saranoidun läpän asemointikiinnikkeisiin valoikkunan viereen. Negatiivi pysyy tukevasti paikallaan, kun reiät ovat kiinnikkeissä. Kosketa ainoastaan negatiivin reunoja. d. Sulje sovittimen luukku. Huomautus: Sovittimen lamppu syttyy, kun skannaus aloitetaan. 3 Kiinnitä läpinäkyvien materiaalien sovitin skanneriin. a. Aseta sovitin skannerin päälle siten, että sovittimen ikkuna on skanneriin päin. Sovita sovittimen läpinäkyvässä muovipäässä olevat kiinnikkeet skannerin aukkoihin. b. Kytke sovittimen johto skannerin liittimeen, joka on painikkeiden vieressä. Huomautus: Skanneri skannaa negatiivin vain, jos läpinäkyvien materiaalien sovitin on kytketty skanneriin oikein. 18 hp scanjet sarjan digitaaliset tasoskannerit

21 diakuvien ja negatiivien skannaaminen 4 Paina SKANNAUSPAINIKETTA ( ). Näyttöön tulee valintaikkuna, jossa kysytään skannattavan kohteen tyyppiä. 5 Valitse valintaikkunasta Kuva ja valitse sitten Skannaa. 6 Valitse Negatiiveja läpinäkyvien materiaalien sovittimesta (TMA) ja valitse sitten valintaikkunasta Skannaa. Skanneri suorittaa esikatseluskannauksen ja tuo esikatselukuvan näkyviin. Huomautus: Esikatselukuva tulee näkyviin HP:n valokuva- ja kuvankäsittelyohjelman painikeasetuksista huolimatta aina, kun skannauskohde on negatiivi. 7 Valitse lopullinen skannausalue. Voit siirtää skannattavan alueen rajoja vetämällä esikatselukuvan katkoviivoja. 8 Säädä esikatselukuvaa haluamallasi tavalla. Valitse sitten Hyväksy. Lopullinen 9 Näyttöön tulee valintaikkuna, jossa kysytään, haluatko skannata lisää kohteita. Jos haluat skannata lisää negatiiveja, valitse Kyllä ja tee jompikumpi seuraavista toimista: Jos haluat skannata toisen ruudun samasta negatiivista, irrota sovitin skannerista ja siirrä negatiivia siten, että skannattava ruutu on valoikkunan päällä. Kiinnitä sovitin takaisin skanneriin. Valitse esikatseluikkunasta Uusi kuva, tee haluamasi säädöt ja valitse sitten Hyväksy. Aseta uusi negatiivi sovittimeen ja kiinnitä sovitin takaisin skanneriin. Valitse esikatseluikkunasta Uusi kuva, tee haluamasi säädöt ja valitse sitten Hyväksy. 10 Kun olet skannannut kaikki haluamasi moniosaisen alkuperäiskappaleen osat, valitse skannauksen jälkeen Ei. Kuvat näkyvät HP:n valokuva- ja kuvankäsittelygalleriassa tai muussa valitussa kohteessa. 11 Kun olet valmis, irrota sovitin ja negatiivi. Negatiivin skannaamisen voi aloittaa myös muilla tavoilla. Voit esimerkiksi valita HP:n valokuva- ja kuvankäsittelyohjelmasta Skannaa kuva. Jos aiot jakaa skannauskohteen, paina skannerin etupaneelin HP INSTANT SHARE - painiketta ( ). käyttöohje 19

22 3 vianmääritys Tässä luvussa on ohjeita asennus- ja alustusongelmien ratkaisemista varten. skannerin asennusongelmat Tässä osassa on ohjeita asennusongelmien ratkaisemista varten. tietokoneen tarkastaminen Varmista, että tietokone täyttää skannerin pakkauksessa ilmoitetut järjestelmän vähimmäisvaatimukset. Jos vapaata kiintolevytilaa ei ole tarpeeksi, poista tarpeettomia tiedostoja tai asenna ohjelmisto jollekin toiselle kiintolevylle. järjestelmänvalvojan oikeuksien käyttäminen Jos asennat skannerin Microsoft Windows tai XP -käyttöjärjestelmään, kirjaudu sisään järjestelmänvalvojana. Ohjeet järjestelmänvalvojana kirjautumisesta ovat käyttöjärjestelmän ohjeessa. kelvollisen kansion käyttäminen Jos saat Microsoft Windows -tietokoneessa esimerkiksi sanoman "Kohdekansio on virheellinen" tai "Ohjelmakansio ei kelpaa", sinulla ei välttämättä ole kansion luku- ja kirjoitusoikeuksia. kaapelien tarkastaminen Kaapelin tyyppi Virtakaap eli Käyttötarkoitus Virtakaapelin toinen pää kytketään tietokoneeseen ja toinen pää virtalähteeseen. Varmista, että virtakaapeli on kytketty kunnolla tietokoneeseen ja seinäpistokkeeseen tai ylijännitesuojaan. Jos virtajohto on kiinnitetty ylijännitesuojaan, varmista, että ylijännitesuoja on yhdistetty seinäpistokkeeseen ja että ylijännitesuoja on päällä. Irrota virtakaapeli tietokoneesta ja sammuta tietokone. Odota puoli minuuttia, kytke virtakaapeli skanneriin ja käynnistä vasta sitten tietokone. 20

23 vianmääritys Kaapelin tyyppi Käyttötarkoitus USB- ja virtakaape li Yhdistetyn USB- ja virtakaapelin toinen pää kytketään skanneriin ja toinen pää tietokoneeseen. Käytä skannerin mukana toimitettua kaapelia. Muut USBkaapelit eivät välttämättä ole yhteensopivia skannerin kanssa. Varmista, että yhdistetty USB- ja virtakaapeli on kytketty kunnolla skanneriin ja tietokoneeseen. Lisätietoja USB:n vianmäärityksestä on osoitteessa support.valitse maa tai alue ja etsi sitten USB:n vianmääritykseen liittyviä aiheita käyttämällä Search-toimintoa. Huomautus: Jos käytössäsi on Macintosh-tietokone, tarkista skannerin ja tietokoneen oikea kytkentä Apple System Profiler -ohjelmalla. skannerin alustus- ja laitteisto-ongelmat Tässä osassa on ohjeita alustus- ja laitteisto-ongelmien ratkaisemista varten. skannerin palauttaminen Jos saat skanneria käyttäessäsi virhesanoman, joka ilmoittaa, että skannerin alustus ei onnistu tai että skanneria ei löydy, tee seuraavasti: 1 Sulje virhesanoman valintaikkuna ja sovellus, joka oli käytössä virhesanoman tullessa näyttöön. (Aloita skannaaminen, jotta näet, toimiiko skanneri nyt. Jos se ei toimi, siirry seuraavaan vaiheeseen.) 2 Irrota yhdistetty USB- ja virtakaapeli skannerista ja kytke se sitten uudelleen paikalleen. (Aloita skannaaminen, jotta näet, toimiiko skanneri nyt. Jos se ei toimi, siirry seuraavaan vaiheeseen.) 3 Sammuta tietokone ja katkaise siitä sitten virta. Huomautus: On tärkeää, että skannerista ja tietokoneesta katkaistaan virta ainakin 60 sekunniksi, ennen kuin se käynnistetään uudelleen. 4 Irrota yhdistetty USB- ja virtakaapeli skannerista ja tietokoneesta ennen tietokoneen uudelleenkäynnistystä. 5 Tarkista, onko kaapeleissa näkyviä ulkoisia vaurioita. 6 Kiinnitä yhdistetty USB- ja virtakaapeli tietokoneeseen hyvin paikalleen. Kaapeli on kytkettävä kokonaan tietokoneen USB-porttiin. Huomautus: Poista USB-keskitin, jos sellainen on käytössä. Käytä jotain toista USB-porttia, jos laitteessa on sellainen. 7 Varmista, että virtakaapeli on tukevasti ja oikein kytketty virtalähteeseen. 8 Kiinnitä yhdistetty USB- ja virtakaapeli suoraan skanneriin. 9 Käynnistä tietokone uudelleen. käyttöohje 21

24 luku 3 korjausapuohjelman suorittaminen Jos skannerin alustus ei onnistu näiden toimien jälkeen, suorita korjausapuohjelma (vain Windows-käyttöjärjestelmissä). Lisätietoja on ohjejärjestelmässä. Avaa HP:n valokuva- ja kuvankäsittelyohjelma, valitse Ohje ja valitse sitten hp scanjet sarjan skannerin ohje skannerin laitteiston testaaminen Jos arvelet, että skannerissa on laitteisto-ongelma, tarkista, että kaapelit ovat hyvin kytkettyinä skannerissa, tietokoneessa ja virtalähteessä. Jos kaapelit on kytketty oikein, testaa skanneri seuraavasti. 1 Irrota yhdistetty USB- ja virtakaapeli skannerista. 2 Kytke yhdistetty USB- ja virtakaapeli uudelleen skanneriin. Skannerin lamppu syttyy ja skannerin alusta liikkuu edestakaisin noin 25 mm. Jos skannerin alusta ei liiku tai sen lamppu ei syty, ongelman syy on skannerilaitteessa. Lisätietoja on kohdassa tuotetuki sivulla 26. lisätietoja vianmäärityksestä Lisätietoja muiden skanneriongelmien ratkaisemisesta on ohjejärjestelmässä. Avaa HP:n valokuva- ja kuvankäsittelyohjelma, valitse Ohje ja valitse sitten hp scanjet sarjan skannerin ohje Lisätietoja skanneriohjelmiston ongelmien ratkaisemisesta on HP:n valokuva- ja kuvankäsittelyohjelmiston ohjeessa. 22 hp scanjet sarjan digitaaliset tasoskannerit

25 4 takuu Tämä osa sisältää takuutiedot, lainsäädännön edellyttämät tiedot ja tietoja HP:n ympäristönsuojeluohjelmasta. hewlett-packardin rajoitetun takuun lauseke HP:n tuotteet HP Scanjet4600 -skanneri HP Scanjet4670 -skanneri Rajoitetun takuun kesto Yhdysvallat, Kanada ja Latinalainen Amerikka: 90 päivää Eurooppa, Aasia ja Tyynenmeren alue: 1 vuosi 1 HP takaa käyttäjälle, että HP:n laitteistossa, lisälaitteissa tai tarvikkeissa ei ilmene materiaalista tai työstä johtuvaa vikaa edellä määritettynä takuuaikana hankintapäivästä lukien. Jos HP saa takuuaikana tiedon takuun kattamasta viasta, HP joko korjaa viallisen tuotteen tai vaihtaa sen uuteen valintansa mukaan. Korvaavat tuotteet voivat olla joko uusia tai toiminnaltaan uuden veroisia. 2 HP takaa, että HP-ohjelmistolla voi suorittaa ohjekirjoissa määritellyt toiminnot edellä määritettynä aikana hankintapäivästä lukien, kun ohjelmisto on asennettu oikein ja sitä käytetään oikein. Jos HP saa takuuaikana tiedon takuun kattamasta viasta, HP vaihtaa ohjelmiston, jolla ei voi suorittaa ohjekirjoissa määritettyjä toimintoja kyseisten vikojen takia. 3 HP ei takaa sitä, että HP-tuotteet toimivat keskeytyksettä tai että niissä ei ole virheitä. Jos HP ei kykene korjaamaan tai vaihtamaan tuotetta takuun edellyttämään kuntoon kohtuullisen ajan kuluessa tuotteen takuuaikana, asiakkaalla on oikeus palauttaa tuote, jolloin HP hyvittää tuotteen hankintahinnan. 4 HP:n tuotteet saattavat sisältää suorituskyvyltään uusia vastaavia uudelleenvalmistettuja tai mahdollisesti vähän käytettyjä osia. 5 Tämä takuu ei koske vikoja, jotka aiheutuvat seuraavista seikoista: (a) virheellinen tai puutteellinen ylläpito tai kalibrointi, (b) muut kuin HP:n toimittamat ohjelmistot, liitäntäosat tai tarvikkeet, (c) valtuuttamaton muokkaus tai väärinkäyttö, (d) käyttö muissa kuin tuotteen määrityksissä mainituissa ympäristöoloissa tai (e) toimipisteen virheellinen valmistelu tai huolto. 6 EDELLÄ ON MÄÄRITETTY HP:N MYÖNTÄMÄT YKSINOMAISET TAKUUT, JOTKA KORVAAVAT KAIKKI AIEMMAT MAHDOLLISET SUULLISET TAI KIRJALLISET TAKUUT, MUKAAN LUKIEN VÄLILLISET TAKUUT TUOTTEEN KAUPALLISESTA HYÖDYNNETTÄVYYDESTÄ, LAADUSTA TAI SOPIVUUDESTA TIETTYYN TARKOITUKSEEN, ELLEI PAIKALLISESTA LAINSÄÄDÄNNÖSTÄ MUUTA JOHDU. Tämä ei rajoita niitä 23

26 luku 4 takuuaikaoikeuksia, joita asiakkaalla on pakottavan paikallisen lainsäädännön nojalla. Asiakkaalla voi olla myös muita oikeuksia, jotka vaihtelevat paikallisen lainsäädännön mukaan. 7 HP:n rajoitettu takuu on voimassa kaikissa maissa ja kaikilla paikkakunnilla, missä HP:lla on tämän tuotteen tukipalveluedustaja ja missä HP on markkinoinut tätä tuotetta. Takuupalvelun taso saattaa vaihdella paikallisten standardien mukaan. HP ei muuta tuotteen mallia, muotoa tai käyttötarkoitusta, jotta tuote toimisi maassa, jossa sen ei ole lainsäädäntöön tai asetuksiin liittyvistä syistä tarkoituskaan toimia. 8 PAIKALLISEN LAIN RAJOISSA EDELLÄ KUVATTU KORVAUS ON AINOA ASIAKKAAN SAAMA KORVAUS. MISSÄÄN TAPAUKSESSA HP TAI SEN TOIMITTAJAT EIVÄT OLE VASTUUSSA TIETOJEN MENETTÄMISESTÄ TAI MISTÄÄN VÄLITTÖMÄSTÄ, VÄLILLISESTÄ, ERITYISESTÄ, VÄLILLISESTÄ (MENETETTY VOITTO TAI MENETETYT TIEDOT MUKAAN LUETTUNA) TAI MUUSTA VAHINGOSTA RIIPPUMATTA SIITÄ, MIHIN KORVAUSVAATIMUS PERUSTUU. Tämä ei rajoita niitä oikeuksia, joita asiakkaalla on pakottavan paikallisen lainsäädännön nojalla. 9 TÄMÄN TAKUULAUSEKKEEN TAKUUEHDOT EIVÄT SULJE POIS, RAJOITA TAI MUUTA TÄMÄN TUOTTEEN HANKINTAA KOSKEVIA PAKOLLISIA LAKISÄÄTEISIÄ OIKEUKSIA, PAITSI SILLOIN KUN SE ON LAIN MUKAAN SALLITTUA, VAAN TÄYDENTÄVÄT KYSEISIÄ OIKEUKSIA. lainsäädännölliset tiedot Lainsäädännön edellyttämät tiedot ovat skannerin mukana toimitetulla HP:n valokuva- ja kuvankäsittelyohjelmiston CD-levyllä. Etsi CD-levyltä tiedosto regulatory_supplement.htm. ympäristönsuojeluohjelma ympäristönsuojelu Hewlett-Packard Company on sitoutunut tuottamaan laadukkaita tuotteita ympäristöystävällisesti. Tämä tuote on suunniteltu mahdollisimman vähän ympäristöä kuluttavaksi. energiankulutus Laitteen energiankulutus vähenee huomattavasti säästötilassa, mikä säästää resursseja ja rahaa ilman, että laitteen suorituskyky laskee. Tämä tuote on ENERGY STAR -määritysten mukainen. Energy Star on vapaaehtoinen ohjelma, joka pyrkii energiaa säästävien toimistotuotteiden kehittämiseen. Hewlett-Packard Company on ENERGY STAR --yhteistyökumppani, ja tämä tuote täyttää ENERGY STAR --määritysten mukaiset energiatehokkuusmääritykset. muoviosat Laitteen yli 25 gramman painoiset muoviosat on merkitty kansainvälisten standardien mukaisesti, jotta ne on helppo tunnistaa ja kierrättää tuotteen käyttöiän päätyttyä. 24 hp scanjet sarjan digitaaliset tasoskannerit

27 purkaminen käyttöiän päätyttyä Tämä HP-tuote (HP Scanjet sarjan skanneri) on suunniteltu helposti purettavaksi, mikä mahdollistaa erilaiset hävittämisratkaisut tuotteen käyttöiän päätyttyä. takuu erikoismateriaalit Tässä HP-tuotteessa on käytetty seuraavia materiaaleja, jotka voivat vaatia erikoiskäsittelyä hävitysvaiheessa: skannerin loistelampussa ja läpinäkyvien materiaalien sovittimessa käytetty elohopea (< 5 mg) juotoksissa käytetty lyijy. Lisätietoja kierrätyksestä on Web-osoitteessa Voit myös ottaa yhteyden paikallisiin viranomaisiin tai katsoa lisätietoja Electronics Industries Alliancen Web-sivustosta osoitteessa kierrätysmateriaalit HP:lla on useita loppuun käytetyn tuotteen palautusohjelmia eri alueilla. Voit selvittää omalla alueellasi käytössä olevan kierrätysohjelman ottamalla yhteyden lähimpään HP-myymälään. HP:lle palautetut tuotteet käytetään uudelleen, kierrätetään tai hävitetään ympäristöystävällisesti. Joka kuukausi HP uudelleenkäyttää tai kierrättää yli 1,6 miljoonaa kiloa tuotteidensa materiaalia Grenoblessa Ranskassa, Beblingenissä Saksassa ja Rosevillessä Yhdysvalloissa sijaitsevissa kierrätyskeskuksissaan. Tämä vastaa 99:ää prosenttia kaikesta asiakkailta ja HP:n toiminnoista kerätystä materiaalista. käyttöohje 25

28 5 tuotetuki Tässä osassa on tukitietoja, kuten tietoja tukipalvelun puhelinnumeroista ja tukisivustoista. helppokäyttöominaisuuksien sivusto hp scanjet -sivusto tukiprosessi Vammaisia käyttäjiä varten on ohjeita osoitteessa community/accessibility/prodserv/. Osoitteessa on seuraavat tiedot ja palvelut: vihjeitä skannerin tehokkaasta ja luovasta käytöstä HP Scanjet -ohjainpäivitykset ja -ohjelmat tuotteen rekisteröiminen tiedotteiden, ohjain- ja ohjelmistopäivityksien sekä tuotetuen ilmoitusten tilaaminen lisälaitteiden, kuten läpinäkyvien materiaalien sovittimen (TMA), tilaaminen. HP:n tuki toimii tehokkaimmin, kun yrität ratkaista ongelmat tekemällä seuraavat toimet annetussa järjestyksessä: 1 Lue ohjelmiston ja skannerin sähköinen ohje ja vianmääritysosa. 2 Siirry HP:n asiakastukisivustolle. Jos käytössäsi on Internet-yhteys, saat tarvittaessa runsaasti tietoa skanneristasi. HP:n Web-sivustossa on tuotekohtaisia ohjeita, ohjaimia ja ohjelmistopäivityksiä. HP:n asiakastukisivusto on saatavissa seuraavilla kielillä: hollanti, englanti, ranska, saksa, italia, portugali, espanja, ruotsi, perinteinen kiina, yksinkertaistettu kiina, japani ja korea. (Tanskaa, Suomea ja Norjaa koskevat tukitiedot ovat saatavana englanninkielisinä.) 3 Ota yhteys HP:n sähköiseen tukipalveluun. Jos käytössäsi on Internetyhteys, voit ottaa HP:hen yhteyttä sähköpostitse sivuston support kautta. Sähköpostiisi vastaa HP:n asiakastuen tekninen asiantuntija. Sähköpostiviestinnässä voi käyttää sivustossa lueteltuja kieliä. 4 Ota yhteys paikalliseen HP-jälleenmyyjään. Jos skannerissa on laitehäiriö, vie se paikalliselle HP-jälleenmyyjälle huollettavaksi. Palvelu on maksuton skannerin rajoitetun takuun voimassaoloaikana. Takuuajan jälkeen jälleenmyyjä perii palvelusta maksun. 26

29 tuotetuki 5 Soita HP:n tuotetukikeskukseen. Oman maasi puhelintuen tiedot ja ehdot ovat seuraavassa osoitteessa: Koska HP pyrkii jatkuvasti kehittämään puhelinpalvelujaan, suosittelemme, että tarkistat palvelutarjonnan ja palvelujen toimitusehdot HP:n sivustosta säännöllisesti. Jos mikään edellä mainituista tukitoimista ei ratkaise ongelmaa, soita HP:n tukipalveluun niin, että tietokone ja skanneri ovat käytettävissäsi puhelun aikana. Voit nopeuttaa palvelua selvittämällä seuraavat tiedot ennen yhteydenottoa: skannerin mallinumero (lukee skannerissa) skannerin sarjanumero (lukee skannerissa) tietokoneen käyttöjärjestelmä skannerin ohjelmiston versio (painettu skannerin mukana toimitettuun CD-levyyn) häiriön yhteydessä näyttöön tulevien sanomien sisältö. HP:n puhelintuen käyttöehdot saattavat muuttua ilman ennakkoilmoitusta. Puhelintuki on ilmaista määritetyn ajan ostopäivämäärästä lukien, ellei toisin ilmoiteta. Sijainti Aasia ja Tyynenmeren alue Afrikka Eurooppa Kanada Lähi-itä Latinalainen Amerikka Yhdysvallat Maksuttoman puhelintuen kesto 1 vuosi 30 päivää 1 vuosi 90 päivää 30 päivää 90 päivää 90 päivää puhelintuki Yhdysvalloissa Tukipalvelu on käytettävissä takuuaikana ja sen jälkeen. Takuuaikana puhelintuki on ilmaista. Soita (800) HPINVENT. Yhdysvalloissa puhelintuki on saatavana englanniksi ja espanjaksi joka päivä koko vuorokauden (palveluaika saattaa muuttua ilman ennakkoilmoitusta). Käytä takuuajan jälkeen numeroa (800) HPINVENT. Puhelusta veloitetaan 25 dollaria ongelmatilannetta kohti. Summa veloitetaan luottokortiltasi. Jos epäilet HP-tuotteen tarvitsevan huoltoa, varmista asia ottamalla ensin yhteys HP:n tuotetukikeskukseen. käyttöohje 27

30 luku 5 puhelintuki Euroopassa, Lähi-idässä ja Afrikassa HP:n tuotetukikeskuksen puhelinnumerot ja käytännöt saattavat muuttua. Tarkista oman maasi puhelintuen tiedot ja ehdot seuraavasta osoitteesta: support Alankomaat (0,10 euroa/min) Algeria +213 (0) Arabiemiirikunnat Bahrain Belgia (hollanti) (ranska) Egypti Espanja Etelä-Afrikka (Etelä-Afrikan tasavalta) (muu Afrikka) Irlanti Israel +972 (0) Italia Itävalta +43 (0) Kreikka Luxemburg (ranska) (saksa) Marokko Norja Portugali Puola Ranska Romania (0) (0,34 euroa/min) Ruotsi +46 (0) Saksa +49 (0) (0,12 euroa/min) Saudi-Arabia Slovakia Suomi +358 (0) Sveitsi (saksa, ranska, italia - ruuhka-aikana 0,08 CHF/muulloin 0,04 CHF) Tanska hp scanjet sarjan digitaaliset tasoskannerit

31 tuotetuki Tšekin tasavalta +42 (0) Tunisia Turkki Ukraina +7 (380 44) Unkari +36 (0) Venäjä Yhdistynyt kuningaskunta (Moskova) (Pietari) +44 (0) puhelintuki muualla maailmassa HP:n tuotetukikeskuksen puhelinnumerot ja käytännöt saattavat muuttua. Tarkista oman maasi puhelintuen tiedot ja ehdot seuraavasta osoitteesta: support Argentiina Australia +63 (3) (tai paikallispuhelunumero (03) ) Brasilia Chile +55 (11) (São Paulon alue) (São Paulon ulkopuoliset alueet) (yritystuki) (kotikäyttäjien tuki) Filippiinit + 63 (2) Guatemala Hongkongin erityishallintoalue Indonesia +62 (21) Intia Japani Kanada Keski-Amerikka ja Karibianmeren alue tai (hindi ja englanti) (Japanissa) (Japanin ulkopuolella) (takuuaikana) (takuuajan ulkopuolella) Kiina +86 (10) Kolumbia Korean tasavalta +82 (2) (Soulissa) (Soulin ulkopuolella) käyttöohje 29
