1 Asennustarvikkeet ja -kalusteet Uutuudet 2013

2 Tuoteuutuudet Vahti-Jussi BasicLINE LED-säädin Sivu 04 Sivu 06 Sivu KNX-taloautomaatio Sivu 18 ABB-Welcomeovipuhelinjärjestelmä Sivu 21 ProDuct ja AP9 värit Sivu 22 2 WAIM55/ ABB Tuoteuutuudet 2013

3 RF-tuotteet langattomaan kytkemiseen Sivu 10 Design-sarjat Sivu 12 Jussi ja IMPRESSIVO Sivu Asennustarvikkeet Sivu 24 Näpsämittauskeskukset Sivu 26 Pienjännitetuotteet Sivu 28 ABB Tuoteuutuudet 2013 WAIM55/

4 Uuden sukupolven Vahti-Jussi Perinteinen Vahti-Jussi uudistuu. Uusi nykyaikainen muotoilu yhdistettynä huippuluokan tekniseen toimivuuteen takaa sopivuuden jokaiseen tarpeeseen. ABB:n läsnäolo tai liiketunnistimien toimintaperiaate perustuu passiiviselle infrapunatunnistintekniikalle (PIR) Se tunnistaa infrapunasäteilyn voimakkuuden nopeat vaihtelut, jotka johtuvat lämmönlähteen liikkeestä. Toisin sanoen infrapunatunnistimet vaativat kaksi asiaa: lämmön ja liikkeen. Tuotetta valittaessa tulee huomioida käyttöolosuhteet, kuorma, tilankorkeus, käyttötapa (manuaali vai automaatti) sekä asennustapa ja -paikka. Kaukosäädin tuo mukavuutta ja helppoutta muuttaa toiminta erilaisiin vaihtuviin tilanteisiin ilman tikapuille kiipeämisiä. Vahti- Jussi -liiketunnistimet voidaan asentaa seinään, kattoon tai kulmaan. 4 WAIM55/ ABB Tuoteuutuudet 2013

5 -Vahti-Jussi 70 Master- 110 Master- 220 Master- 220 Master- 220 MasterLINE 220 Wave- 240 Basic- 280 Master- -liiketunnistimet LINE LINE LINE LINE select premium RC LINE RF LINE LINE Valvontakulma Valvonta-alueet lkm Aliryömintäsuoja X X X X X X Taustan valvonta X X X X Kantama eteen max 12 m 12 m 16 m 16 m 16 m + 1 m 16 m 12 m 16 m Kantama sivuille max 4 m 4 m 16 m 16 m 16 m + 1 m 16 m 10 m 16 m Kytkentäsegmenttejä Sektoreita Säädettävä herkkyys X X X X X X X Tehorele 6 AX 10 AX 16 AX 16 AX 10 AX + 10 AX 4 AX 16 AX Käyttölämpötila C C C C C C C C Hämäräkytkimen säätöalue 3 Lux/ 15 Lux/ päiväkäyttö 0,5-300 Lux/ päiväkäyttö 0,5-300 Lux/ päiväkäyttö 0,5-300 Lux/ päiväkäyttö 0,5-300 Lux/ päiväkäyttö 0,5-300 Lux/ päiväkäyttö Lux/ päiväkäyttö 0,5-300 Lux/ päiväkäyttö Kytkentäaika 1/3/5 min 10 s - 30 min 10 s - 30 min 10 s - 30 min 10 s - 30 min 10 s - 30 min 5 s - 12 min 10 s - 30 min Erikoistoiminnot X X X X X Suojausluokka IP 55 IP 55 IP 55 IP 55 IP 55 IP 55 IP 55 IP 55 Katto/kulma-asennus X X X X X X X Kauko-ohjaus mahdollisuus X X X X X Mitat (kxlxs) 100 x 125 x 33 mm 100 x 125 x 33 mm 115 x 125 x 141 mm 115 x 125 x 141 mm 115 x 125 x 141 mm 115 x 125 x 141 mm 95 x 76 x 118 mm 115 x 125 x 141 mm Valkoinen 6854AGM- 6855AGM- 6847/11AGM- 6847AGS- 6848AGM AGM- 6844AGM- 6867AGM Valkoinen, musta linssi 6847/8AGM Alumiini 6854AGM- 6855AGM- 6847/11AGM- 6848AGM AGM- 6867AGM- Antrasiitti AGM AGM /11AGM AGM AGM AGM Ruskea 6854AGM- 6855AGM- 6847/11AGM- 6848AGM AGM- 6867AGM Vahti-Jussi langattomaan ohjaukseen Vahti-Jussi 220 WaveLINE RF toimii 868 MHz radiotaajuudella. Radion kantama on 100 m kun yhteys on suora. Jännitesyöttöön tarvitaan 3 kappaletta 1,5V paristoja (AA LR6 tai AA L91/FR6). Havaintoetäisyys on 16 m eteen ja sivuille. Vastaanottavassa päässä tarvitaan WaveLINE RF 6701-vastaanotin kuorman kytkemiseen. Langaton RF Vahti-Jussi on yhdistettävissä langattomista napeista ja releistä koostuvaan langattomaan kodinohjaukseen. Vahti-Jussi MasterLINE Vahti-Jussi MasterLINEn valvonta-alue on joko 70º tai 110º Havaintoetäisyys on 12 m eteen ja 4 m sivuille, silloin kun asennuskorkeus on 2,5 m. Asennetaan pintaan Uusia värivaihtoehtoja Väriksi voi valita perinteisen valkoisen lisäksi alumiinin, antrasiitin tai ruskean. Myös yksi valkoinen malli mustalla linssillä on uutuutena Vahti-Jussi MasterLINE 70 tai 110, valkoinen 02 Vahti-Jussi,valkoinen 220, valkoinen 03 Vahti-Jussi,ruskea 220, ruskea 04 Vahti-Jussi,alumiini 280, alumiini ABB Tuoteuutuudet 2013 WAIM55/

6 BasicLINE-liike- ja läsnäolotunnistimet BasicLINE -tuoteperheessä on läsnäolotunnistimia ja liiketunnistin. BasicLINE-läsnäolotunnistimissa on sopivat tuotteet niin pieniin tiloihin kuin myös auloihin, portaikkoihin ja käytäviin. BasicLINEliiketunnistimen valvonta-alue on 240. Tingi tarpeettomasta ja säästä energiaa Läsnäolotunnistimet havaitsevat automaattisesti liikkeen sisätilassa ja kytkevät valaistuksen päälle ja pois tarpeen mukaan. Niiden tunnistustarkkuus on ylivertainen tavanomaisiin liiketunnistimiin verrattuna. Läsnäolotunnistimet havaitsevat pienimmänkin liikkeen, mutta eivät sytytä valoja lyhytkestoisen käynnin takia. Tyhjät, täysin valaistut huoneet, joiden ilmastointi toimii täydellä teholla, ovat ollutta ja mennyttä. Kuhunkin käyttötarkoitukseen on saatavana oma läsnäolotunnistin. Vahti-Jussi 240 BasicLINE-liiketunnistin Vahti-Jussi 240 BasicLINE soveltuu pinta-asennukseen. Horisontaalinen valvonta-alue on 240 ja vertikaalinen 180. Havaintoetäisyys on 12 m asennuskorkeuden ollessa 2,5 m Vahti-Jussi 240 BasicLINE-liiketunnistin 6 WAIM55/ ABB Tuoteuutuudet 2013

7 2.5 m 2.5 m 2.5 m 2.5 m 5.0 m 4.0 m 7.0 m 4.0 m 24.0 m Tuotteet BasicLINE mini BasicLINE perus BasicLINE käytävä Tyyppi 6811EB 6814U 6818U Sähkönumero Kuorma hehkulamppu 2000 W 2000 W 2000 W Kuorma halogeenit ja loisteputket max 1000 W/VA 3) max 1000 W/VA 3) max 1000 W/VA 3) Kuorma energiansäästölamput W W W IR-kaukosäädin 4) Sivuohjaintulo - X X LED-merkkivalo 1) X X X Toimintatila 5) A M/A A Valvonta-alue 2) 5 m 7 m 24 m Asennuskorkeus, max 4,5 m 4 m 3 m Kotelointiluokka IP 20 IP 20 IP 20 Tunnistusherkkyys, ensisijainen 6) valvonta-alue Herkkä Herkkä Herkkä Tunnistusherkkyys, toissijainen 6) valvonta-alue Normaali Normaali Normaali Pinta-asennusrasia - - IP 54 7) 1) vain testitilassa; 2) alueen halkaisija lattiatasossa (asennuskorkeus 2,5 m); 3) CFL W; 4) IR-kaukosäädin 6841 tai 6842 tilattava erikseen; 5) A = automaatti M = puoliautomaatti; 6) Tunnistustarkkuus: erittäin herkkä = käden liike, herkkä = käsivarren liike, normaali = kävely; 7) tarvitsee pinta-asennuskotelon 6888 Luonnonvalolla lisäsäästöjä Yhdistämällä läsnäolotunnistimet vakiovalo-ohjausjärjestelmään saavutetaan optimaalinen energiansäästö. Sähkövalaistus säätyy tilaan pääsevän luonnonvalon mukaan: valaistusta himmennetään tai se kytketään kokonaan pois päältä tilan valaistustason mukaan. Valaistuksen säätöä varten järjestelmään asennetaan läsnäolotunnistimen lisäksi himmennin tai kuormanohjauslaite. Käyttökokemukset ovat osoittaneet, että vakiovalo-ohjauksen avulla voidaan saavuttaa prosentin energiansäästö. Pienemmän sähkölaskun lisäksi säästöä kertyy myös lamppujen vaihtovälin pidentymisestä, ja näin investointi maksaa itsensä takaisin jo muutamassa vuodessa. Läsnäolotunnistimet Tyyppi Snro Kuvaus Pakkaus 6811EB BasicLINE mini, valkoinen, 6 m, 360 1/ U BasicLINE perus, valkoinen, 7 m, 360 1/ U BasicLINE käytävä, valkoinen, 24 m, 360 1/ BasicLINE IR-käsilähetin, käytävämallille 6818U-500 1/ BasicLINE pinta-asennuskotelo 1/ BasicLINE suojakori, valkoinen 1/12 Liiketunnistin 6844AGM BasicLINE-liiketunnistin 240, valkoinen 1/10 ABB Tuoteuutuudet 2013 WAIM55/

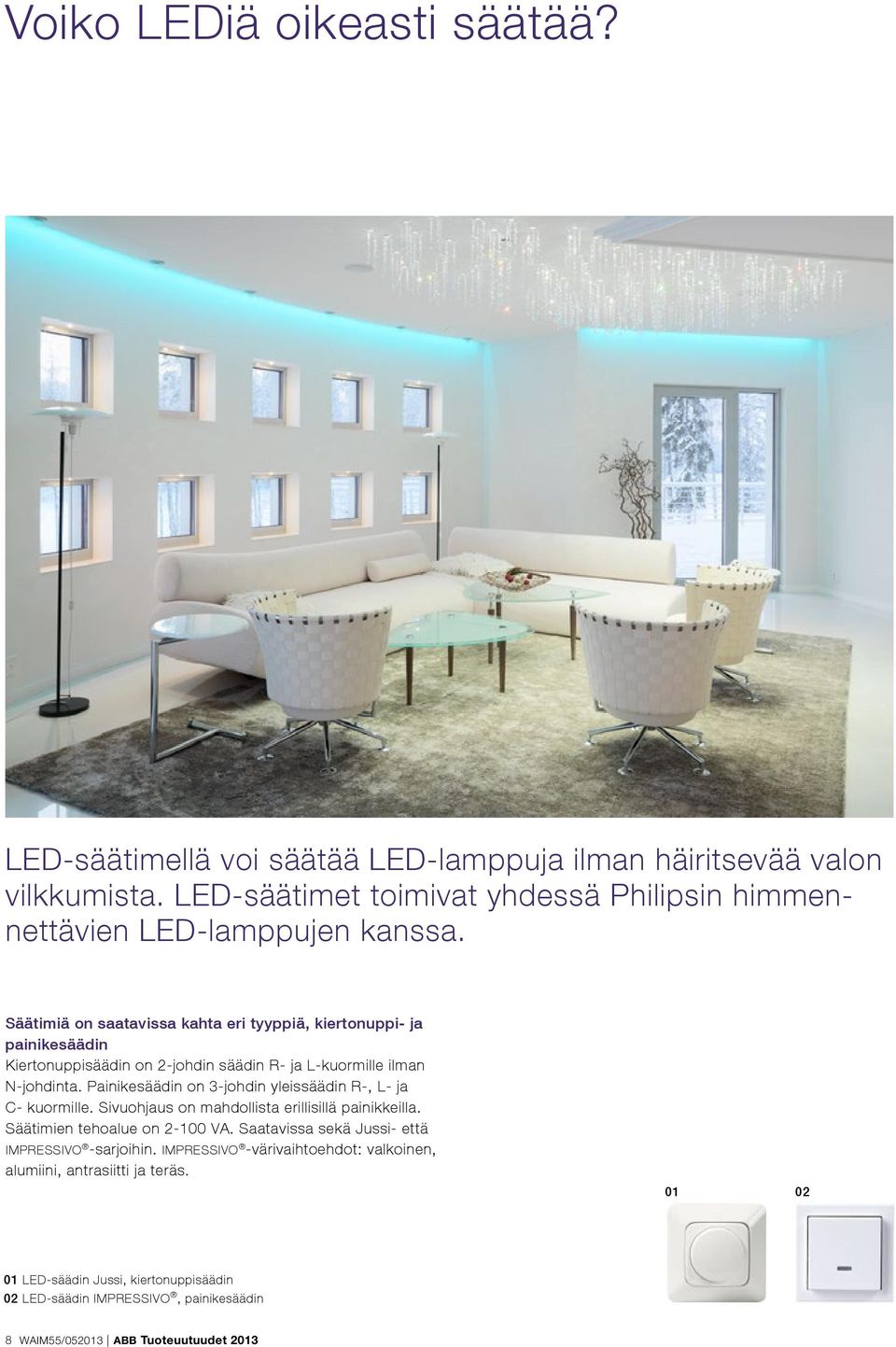

8 Voiko LEDiä oikeasti säätää? LED-säätimellä voi säätää LED-lamppuja ilman häiritsevää valon vilkkumista. LED-säätimet toimivat yhdessä Philipsin himmennettävien LED-lamppujen kanssa. Säätimiä on saatavissa kahta eri tyyppiä, kiertonuppi- ja painikesäädin Kiertonuppisäädin on 2-johdin säädin R- ja L-kuormille ilman N-johdinta. Painikesäädin on 3-johdin yleissäädin R-, L- ja C- kuormille. Sivuohjaus on mahdollista erillisillä painikkeilla. Säätimien tehoalue on VA. Saatavissa sekä Jussi- että IMPRESSIVO -sarjoihin. IMPRESSIVO -värivaihtoehdot: valkoinen, alumiini, antrasiitti ja teräs LED-säädin Jussi, kiertonuppisäädin 02 LED-säädin IMPRESSIVO, painikesäädin 8 WAIM55/ ABB Tuoteuutuudet 2013

9 Tyyppi Snro Kuvaus Pakkaus 6523UJGL Kiertonuppisäädin, Jussi, 2-johdin, VA 1/ U Valonsäädin, Impressivo, runko, 2-johdin, VA 1/ Säätimen keskiölevy, Impressivo, valkoinen 1/ Säätimen keskiölevy, Impressivo, antrasiitti 1/ Säätimen keskiölevy, Impressivo, alumiini 1/ Säätimen keskiölevy, Impressivo, aito teräs, IP20 1/ UJGL Painikesäädin, Jussi, 3-johdin, VA 1/ U Painikesädin, Impressivo, 3-johdin, VA 1/ Painikesäätimen keskiölevy, Impressivo, valkoinen 1/ Painikesäätimen keskiölevy, Impressivo, antrasiitti 1/ Painikesäätimen keskiölevy, Impressivo, alumiini 1/ Painikesäätimen keskiölevy, Impressivo, maalattu teräs 1/10 HUOM! Osoitteesta kohdasta Sovelluksia Elektroniikka löytyy päivitetty lista Philipsin lampuista, jotka ovat yhteensopivia ABB:n LED-säätimien kanssa. Katso täysversiona ABB Tuoteuutuudet 2013 WAIM55/

10 RF-tuotteet langattomaan kytkemiseen Langattomat kytkimet mahdollistavat valojen, markiisien ja kaihtimien ohjaamisen paikoista, johon tavallisia sähköjohtoja ei käytännössä voi vetää joko asennusteknisistä tai ulkonäkösyistä. Lasiseinät tai remonttikohteet ovat helposti ratkaistavissa RFtuotteilla. Langattomien laitteiden toiminta Langattomien laitteiden toiminta-alue riippuu ympäröivien seinien materiaalista ja paksuudesta. Avoimessa tilassa toimintaetäisyys on noin 100 m, mutta jo yksi kevyt väliseinä vähentää matkan puoleen. Langattomat toimilaitteet toimivat myös toistimina, jolloin toiminta-aluetta saa laajennettua. Langattomat toimilaitteet voidaan asentaa jakorasiaan tai kojerasiaan. RF-tuotteet myös KNX-taloautomaatioon Vaikka KNX-järjestelmä on huolella suunniteltu, saattaa aina tulla yllättäviä lisäyksiä jälkeenpäin. Langattomat napit ja vastaanottimet voidaan liittää KNX-järjestelmään RF-gatewayn kautta. Gateway tukee jopa 24 kanavaa, vastaanottavaa tai lähettävää. 10 WAIM55/ ABB Tuoteuutuudet 2013

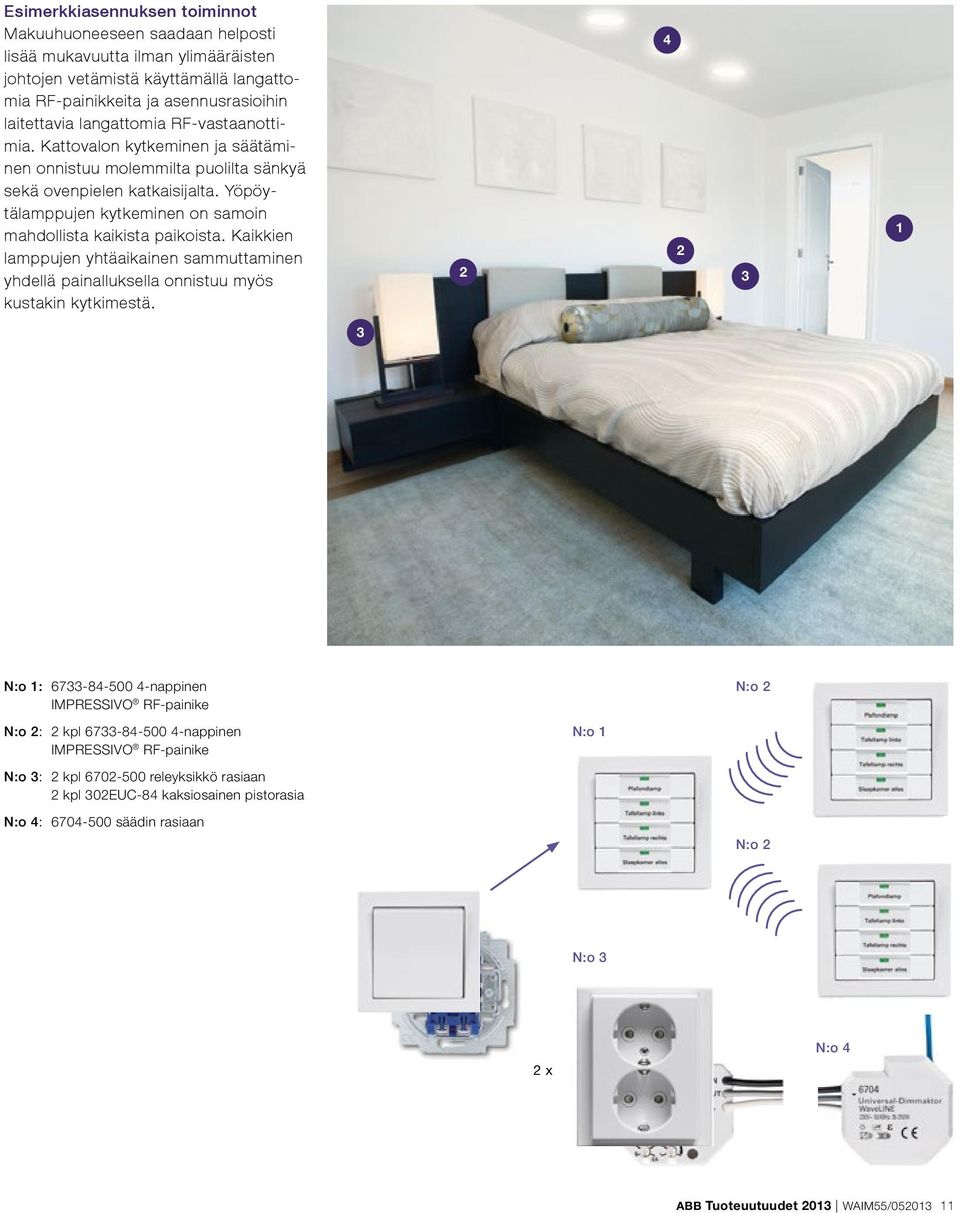

11 Esimerkkiasennuksen toiminnot Makuuhuoneeseen saadaan helposti lisää muka vuutta ilman ylimääräisten johtojen vetämistä käyttämällä langattomia RF-painikkeita ja asen nusrasioihin laitettavia langattomia RF-vastaanottimia. Kattovalon kytkeminen ja säätäminen onnistuu molemmilta puolilta sänkyä sekä ovenpielen katkaisijalta. Yöpöytälamppujen kytkeminen on samoin mahdollista kaikista paikoista. Kaikkien lamppujen yhtäaikainen sammuttaminen yhdellä painalluksella onnistuu myös kustakin kytkimestä N:o 1: nappinen IMPRESSIVO RF-painike N:o 2 N:o 2: 2 kpl nappinen IMPRESSIVO RF-painike N:o 1 N:o 3: 2 kpl releyksikkö rasiaan 2 kpl 302EUC-84 kaksiosainen pistorasia N:o 4: säädin rasiaan N:o 2 N:o 3 2 x N:o 4 ABB Tuoteuutuudet 2013 WAIM55/

12 Design-sarjat Uusia värejä Design-sarjoihin kuuluvat asennuskalustesarjat ja peitelevyt, jotka edustavat tyylikkyyttä, edustavuutta ja tietysti korkeaa laatua. Design-sarjoihin kuuluvat teräs- ja future linearin matta musta ja matta valkoinen kalustesarjat. axcent- ja carat - peitelevyillä voidaan korostaa IMPRESSIVO - vakiokalusteita. Huomioi toimitusajat Design-sarjat myydään noin 3 viikon toimitusajalla. Design-sarjoihin käyvät IMPRESSIVO n rungot, insertit ja lisätarvikkeet ovat saatavissa suoraan varastosta. 12 WAIM55/ ABB Tuoteuutuudet 2013

13 future linear future linear on uusi asennuskalustesarja. Asennuskalusteet saa nyt myös matta mustana ja matta valkoisena. future linearin suojausluokka on aina IP 20 ja kalusteen leveys on 80 mm. Sarja soveltuu kuivan tilan uppoasennukseen. Uusi aito materiaali valkoinen lasi axcent- ja carat - peitelevysarjoihin axcent- ja carat peitelevysarjat täydentyvät valkoisella lasilla. Myös carat -sarja täydentyy valkoisella lasikehyksellä. axcent-peitelevysarjaan uusia, hienoja värejä axcent-peitelevyjen kirkkaat värit saavat täydennykseksi uudet hienot värit, joita ovat entrée-grey, chàteau-black, chalet-white, foyer-red ja : maisonbeige. Näillä peitelevyillä voidaan korostaa IMPRESSIVO -vakiokalusteita. icelight on energiatehokas LED-valaisin Jussi- ja IMPRESSIVO - sarjoihin Jussi- ja IMPRESSIVO -kalusteisiin löytyy energiatehokas LED-valaisin. LED-valaisin on huoltovapaa ja se soveltuu hyvin vaativien julkisten tilojen sekä kotien yksityiskohtien viimeistelyyn sekä luomaan tunnelmaa ja lisäämään turvallisuutta. ABB Tuoteuutuudet 2013 WAIM55/

14 Jussi- ja IMPRESSIVO -tuotteissa on paljon uusia toiminnallisuuksia Jussi- ja IMPRESSIVO -asennuskalusteisiin on tullut paljon uusia tuotteita ja toiminnallisuutta, kuten valaistuksenohjauspainikkeet, ajastimet, pistorasiavalot ja USB-pistorasiat. 14 WAIM55/ ABB Tuoteuutuudet 2013

15 Valaistuksenohjauspainikkeet Uudistuneissa valaistuksenohjauspainikkeissa on 4 painiketta sulkeutuvilla koskettimilla, joiden kuormitettavuus on 1 A. Kullakin painikkeella on oma erikseen kytkettävä valkoinen LED-merkkivalo, jonka kirkkautta voi säätää portaittain. Painiketaulua voi käyttää myös 2-painikkeisena kytkemällä yhden vivun molemmat painikkeet rinnan. Asennetaan sellaisenaan pintaan tai peittämään upporasiaa. Tyyppi Snro Kuvaus Pakkauskoot FAP Painiketaulu, 4-nappinen, Jussi 1/10 FAP Painiketaulu, 4-nappinen, IMPRESSIVO, valkoinen 1/10 FAP Painiketaulu, 4-nappinen, IMPRESSIVO, antrasiitti 1/10 FAP Painiketaulu, 4-nappinen, IMPRESSIVO, alumiini 1/10 Ajastimet Helppokäyttöinen ajastin kiinteillä aika-asetuksilla 15min, 30min, 1h, 2h, 4h tai 8h. Automaattinen poiskytkentäaika asetellaan asennuksen yhteydessä. Aika asetetaan käyttökytkimen alta ruuvimeisselillä. Ajastimessa on merkkivalo joka ilmaisee toiminnan. Ajastin toimii yksinkertaisesti ja sitä voi käyttää esimerkiksi kahvinkeittimen kanssa. Tyyppi Snro Kuvaus Pakkauskoot Jussi (sis: koje ja keskiö) T Ajastin Jussi 1/10 IMPRESSIVO (sis: koje ja keskiö) T Ajastin, IMPRESSIVO, valkoinen 1/10 T Ajastin, IMPRESSIVO, antrasiitti 1/10 T Ajastin, IMPRESSIVO, alumiini 1/10 Pistorasiavalo LED-yövalolla varustettu pistorasia tekee pimeään aikaan liikkumisen asunnossa turvallisemmaksi. Valon väri on valkoinen. Tyyppi Snro Kuvaus Pakkauskoot 20EUCBLI Pistorasia, Jussi, 1-os, maad, jousiliittimin, LED-valolla 1/10 20EUCBLI Pistorasia, IMPRESSIVO, 1-osainen, maad, jousiliittimin, 1/10 LED-valolla, valkoinen 20EUCBLI Pistorasia, IMPRESSIVO, 1-osainen, maad, jousiliittimin, 1/10 LED-valolla, alumiini ABB Tuoteuutuudet 2013 WAIM55/

16 Maadoitettu 1-osainen pistorasia USB-laturilla Jussi- ja IMPRESSIVO -kalustesarjat täydentyvät 1-osaisella maadoitetulla uppoasennettavalla pistorasialla, johon on integroitu USB-teholähde. Laitteella voi myös ladata esimerkiksi matkapuhelimen ja muiden laitteiden akkuja. Pistorasiaan integroitu USB-latauslaite on varustettu A-tyypin liittimellä ja sitä voi kuormittaa max 0,7 A virralla. Latauslaite on yhteensopiva USB-, ipod- ja iphone-laitteiden kanssa ja se on elektronisesti oikosulku- ja ylikuormitussuojattu. Ensiö 230 Vac, toisio 5 Vdc /0,7 Adc, suojausluokka IP 20. Tyyppi Snro Kuvaus Pakkauskoot 20EUCBUSB Pistorasia 1-osainen, USB-laturilla, Jussi 1 20EUCBUSB Pistorasia 1-osainen, USB-laturilla, IMPRESSIVO, valkoinen 1 20EUCBUSB Pistorasia 1-osainen, USB-laturilla, IMPRESSIVO, antrasiitti 1 20EUCBUSB Pistorasia 1-osainen, USB-laturilla, IMPRESSIVO, alumiini 1 USB-latausasema Kojerasiaan asennettava USB-virtalähde/latausasema. Kojeessa on kaksi USB A-tyypin liitintä, joita voi kuormittaa yhtä aikaa, max 2 x 0,7 A tai yhdestä liittimestä 1,4 A. Laite on elektronisesti oikosulku- ja ylikuormitussuojattu. Yhteensopiva USB-, ipod-, iphone- ja itab-laitteille. 230Vac/5Vdc, IP20 Tyyppi Snro Kuvaus Pakkauskoot 6472U Telerasian runko, USB-latausasema 2 x 0.75 A Keskiölevy, IMPRESSIVO, kaiutin,stereo, valkoinen 1/ Keskiölevy, IMPRESSIVO, kaiutin,stereo, antrasiitti 1/ Keskiölevy, IMPRESSIVO, kaiutin,stereo, alumiini 1/ Keskiölevy, Jussi 1/10 Rungolla on 3 viikon toimitusaika. 16 WAIM55/ ABB Tuoteuutuudet 2013

17 Pölysuojallinen RJ45-kalusteen keskiölevy Jussi- ja IMPRESSIVO -datatuotteet täydentyvät pölysuojallisella RJ45-keskiölevyllä, joka on yhteensopiva jo myynnissä olevien RJ45-runkojen kanssa. Keskiölevyt ja rungot yhdessä muodostavat järjestelmän, jonka avulla voidaan kojerasiaan asentaa 2 kappaletta RJ45-liitimiä. Tyyppi Snro Nimike Pakk/Kpl 1819DC Keskiölevy, Jussi, 2 x RJ45 10/ DC Keskiölevy, IMPRESSIVO, 2 x RJ45, valkoinen 1/ DC Keskiölevy, IMPRESSIVO, 2 x RJ45, antrasiitti 1/ DC Keskiölevy, IMPRESSIVO, 2 x RJ45, alumiini 1/10 Myynnissä olevat RJ45-rungot, joihin voi asentaa Keystone, AMP, Lex Com ja Systimax -liittimiä kaksi kappaletta, ovat yhteensopivia uusien keskiölevyjen kanssa. Tyyppi Snro Nimike Pakk/Kpl Runko, Keystone, 2 x RJ45 1/ Runko, AMP, 2 x RJ45 1/ Runko, LexCom, 2 x RJ45 1/ Runko, Systimax, 2 x RJ45 1/10 Uusia teleliittimiä Telepistorasiat USB A-tyypin liittimellä tai HDMI-näytölle. Sisäinen johdotus ruuviliittimin. USB A-tyypin rasia on yhteensopiva USB 2.0 versioon asti. Tyyppi Snro Kuvaus Pakkauskoot 0261/13 Telerasia, runko, ruuviliittimin, USB-liittimellä /33 Telerasia, runko, ruuviliittimin, HDMI-liittimellä Keskiölevy, IMPRESSIVO, valkoinen 1/ Keskiölevy, IMPRESSIVO, antrasiitti 1/ Keskiölevy, IMPRESSIVO, alumiini 1/ Keskiölevy, Jussi 1/10 Rungoilla on 3 viikon toimitusaika. ABB Tuoteuutuudet 2013 WAIM55/

18 KNX-taloautomaatio KNX-taloautomaatiota käytetään automaattisiin ohjauksiin erilaisissa rakennuksissa kuten toimistoissa, liikekeskuksissa, kouluissa ja myös omakotitaloissa. KNX-taloautomaatio tuo rakennukseen muunneltavuutta, joustavuutta ja energiansäästöä. Kaikki tarpeeton kulutus voidaan kytkeä pois mukavuudesta kuitenkaan tinkimättä. 18 WAIM55/ ABB Tuoteuutuudet 2013

19 Uudet KNX Vahti-Jussi -liiketunnistimet ovat uudistuneet ja mallisto laajentunut Aikaisempiin malleihin verrattuna liiketunnistimet ovat toiminnallisuudeltaan monipuolisempia. Liiketunnistimet ovat kotelointiluokitukseltaan IP55 ja toimintalämpötila aina -25 C, toiminta-alue 16 m 220. Uusina ominaisuuksina on tullut enemmän liiketunnistinkanavia, hämäräkytkin, lämpötila-anturi, 7-kanavainen kauko-ohjaus ja sisäinen logiikka. KNX-liiketunnistimissa on joko 2 tai 4 kanavaa, joihin on mahdollista ohjelmoida esimerkiksi erilliset päivä- ja yökäytön ohjelmat. Tyyppi Snro Kuvaus 6179/ Liiketunnistin KNX 220, valkoinen 6179/ Liiketunnistin KNX 220, alumiini 6179/ Liiketunnistin KNX 220 premium, valkoinen 6179/ Liiketunnistin KNX 220 premium, alumiini Kauko-ohjain KNX 220 premium Tiedot 6179/01-xxx /02-xxx-500 Avauskulma Toimintaetäisyys eteen 16 m 16 m ja sivulle asennettuna 2,5 m korkeuteen Kanavia 2 kpl 4 kpl Kauko-ohjaus Ei 7-kanavaa, kauko-ohjain Normaali asennuskorkeus 2,5 m 2,5 m Asennustapa Seinä ja katto Seinä ja katto Lisätoiminnot Hämäräkytkin 3 tasoa Hämäräkytkin 3 tasoa Lämpötilakytkin 3 tasoa Logiikkatoiminto, 10 kpl Puhallinkonvektoriohjaimet FCA/S ja FCA/S1.1M Uusi puhallinkonvektoriohjain FCA/S huonekohtaiseen lämmitykseen ja jäähdytykseen. Laitteella voi ohjata 3-nopeudella toimivaa puhallinta ja kahta 0-10 V ohjauksella olevaa moottoriventtiiliä. Laitteessa on lisäksi kolme tuloa ja yksi 16 A lähtö. Laitetta käytetään KNX-termostaatin kanssa. Puhallinkonvektorilla FCA/S1.1M on samat ominaisuudet, mutta venttiilit ohjataan perinteisellä tavalla auki ja kiinni. Laitteessa on kaksi tuloa ja yksi 16 A lähtö. Laitteilla on mahdollista toteuttaa esimerkiksi hotellihuoneen ohjaus korttikytkimellä, joka on liitetty yhteen tuloista. Ohjaukseen kuuluvat seuraavat toiminnot: - lämmitys-/jäähdytysohjaus - huoneen sähkön kytkeminen - termostaatin tilan vaihtaminen Tyyppi Snro Kuvaus FCA/S portainen puhallinkonvektori, 6A, käsiohjaus ja lisätoiminnot, 8 moduulia FCA/S1.1M portainen puhallinkonvektori, 6A, käsiohjaus ja lisätoiminnot, 4 moduulia ABB Tuoteuutuudet 2013 WAIM55/

20 KNX-huoneyksiköt yhdistävät perinteisen sähköistyksen ja KNX-taloautomaation KNX-huoneyksiköillä on helppo toteuttaa huonekohtaisia automaatioratkaisuja esimerkiksi hotellihuoneissa ja vanhusten asunnoissa. Sarjassa on neljä erikokoista yksikköä, joissa on valmiina jo tehtaalla laitettu sovellusohjelma, mikä mahdollistaa käyttöönoton ja testauksen ilman KNX osaamista. Valmiit sovellukset, suunnitteluesimerkit ja toimintakuvaukset on ladattavissa. Huoneyksiköissä on tulot esimerkiksi painonapeille ja rajakytkimille sekä lähdöt laitteiden ohjaamiseen. Perusominaisuudet: -Valojen ja laitteiden kytkeminen -Markiisien ja sälekaihtimien ohjaaminen -Lämmityksen ja jäähdytyksen ohjaus, puhallinkonvektorinohjaus -Tilanneohjaukset RM/S1.1 RM/S2.1 RM/S3.1 RM/S4.1 Tulot Potentiaalivapaat binääritulot* Lähdöt 16 A kärkiä A kärkiä A kärkiä A puhallinohjaustai kytkentäkärkiä A puolijohdelähtöjä (venttiiliohjaukseen) A vaihtokärkiä (moottoriohjaus) *kaikissa kanavissa sama potentiaali Tyyppi Snro Kuvaus RM/S Huoneohjainyksikkö pieni, 8 moduulia RM/S Huoneohjainyksikkö suuri, 12 moduulia RM/S Huoneohjainyksikkö, 12 sisääntuloa, 8/12 lähtöä, 12 moduulia RM/S Huoneohjainyksikkö, 8 sisääntuloa, 8 lähtöä, 8 moduulia Uusi valkoinen lasi löytyy myös KNX-tuotteissa Busch-priOn-kalusteet ja kosketusnäytöt saa myös valkolasisena. Tyyppi Snro Kuvaus osainen painike, Busch-priOn, valkoinen lasi osainen kiertonuppi, Busch-priOn, valkoinen lasi osainen painike, Busch-priOn, valkoinen lasi Värinäyttö ohjauskiekolla, Busch-priOn, valkoinen lasi Liiketunnistin 180, Busch-priOn, valkoinen lasi Yläpäätykappale, Busch-priOn, valkoinen lasi Alapäätykappale, Busch-priOn, valkoinen lasi Alapäätykappale lämpötila-anturilla, Busch-priOn, valkoinen lasi 8136/ Kehys kosketusnäytölle, valkoinen lasi 6136/ Kehys kosketusnäytölle, valkoinen lasi ja alumiini 20 WAIM55/ ABB Tuoteuutuudet 2013

21 ABB-Welcome-ovipuhelinjärjestelmä Nykymaailmassa on hyvä tietää kenelle ovensa avaa. Laadukkaalla videotunnistuksella voidaan varmistaa kodin turvallisuus. ABB-Welcome-ovipuhelinlaitteet ABB-Welcome-ovipuhelinlaitteet sopivat yhtä hyvin uusiin omakotitaloihin kuin saneerauskohteisiin, joihin haetaan ensiluokkaisia ratkaisuja. Ovipuhelinjärjestelmä on yhteensopiva muotoilultaan ja värimaailmaltaan IMPRESSIVO -kalustesarjan kanssa Ulkoyksiköt Videoulkoyksikön etulevy on 3 mm harjattua tai valkoiseksi maalattua ruostumatonta terästä. Videokamerassa on automaattinen valoisuuden säätö, jossa yöaikaan apuna infrapunaledit. Näppäimistö ja audiomoduulit ovat taustavalaistuja Sisäyksiköt Sisäyksikössä on 7 valkoinen tai alumiinin värinen videokosketusnäyttö. Se tallentaa automaattisesti kolme kuvaa ovikellon soittajasta. Soittoääniksi on valittavissa viisi erilaista soittoääntä, joiden voimakkuutta voi säätää. Audiosisäyksikköjä on luurin kanssa ja ilman. Luurien värit ovat valkoinen ja antrasiitti. Handsfree-version värit ovat valkoinen tai alumiini Videoulkoyksikkö, valkoinen 02 Videoulkoyksikkö, harjattu teräs 03 Audiosisäyksikkö handsfree, valkoinen 04 Audiosisäyksikkö handsfree, alumiini 05 Audiosisäyksikkö luurin kanssa, valkoinen 06 Audiosisäyksikkö luurin kanssa, antrasiitti 07 Sisäyksikkö, alumiini 08 Sisäyksikkö, valkoinen ABB Tuoteuutuudet 2013 WAIM55/

22 Värilliset ProDuct-johtokanavatuotteet ja AP9-rasiat ProDuct -asennusjärjestelmä on tyylikäs ja rakenteeltaan matala Se on helppo ja nopea asentaa, sillä kaikki ProDuct-tuotteet kiinnitetään johtokanavaan ilman työkaluja ja suuretkin pistorasiaryhmät kytketään yhdellä kytkentätyöllä. Tuotteet voidaan asentaa lähes kaikkiin markkinoilla oleviin alumiinisiin johtokanaviin. Yhdessä IMPRESSIVO - tai Jussi-tuotteiden kanssa se muodostaa tyylikkään kokonaisuuden. Valittavina olevat värit ovat valkoinen ja alumiini. Värilliset ProDuct-pistorasioiden kannet Järjestelmään on saatavissa värillisiä pistorasian peitelevyjä, joilla voidaan ohjeistaa pistorasioiden käyttöä eri tarkoituksiin esimerkiksi sairaaloissa Siniset pistorasiat varavoimanjakeluun 02 Oranssit pistorasiat UPS-varmennettuun jakeluun 03 Ruskeat pistorasiat ATK-laitteille 04 Vihreät pistorasiat lääkintäsuojaerotusmuuntajakäyttöön 22 WAIM55/ ABB Tuoteuutuudet 2013

23 Kaksoispistorasian värilliset keskiölevyt Kaksoispistorasian värilliset keskiölevyt myydään erikseen. Yhteensopivia vain jousiliitinmallien kanssa, joissa lapsisuojat on integroitu pistorasiarunkoon. Tyyppi Snro Nimike Pakkauskoot AUD Keskiölevy, ProDuct, 2-osaiselle maadoitetulle pistorasialle, ruskea 1/10 AUD Keskiölevy, ProDuct, 2-osaiselle maadoitetulle pistorasialle, oranssi 1/10 AUD Keskiölevy, ProDuct, 2-osaiselle maadoitetulle pistorasialle, vihreä 1/10 AUD Keskiölevy, ProDuct, 2-osaiselle maadoitetulle pistorasialle, sininen 1/10 Huom. Myyntipakkaus (1) sisältää 20 peitelevyä. Värilliset AP9-rasiat Kaksikomponenttitekniikalla valmistetuissa rasioissa on helposti puhkaistavat aihiot kaapelien läpivientejä varten. Aihioiden kal vot toimivat samalla tiivisteinä. AP9-jakorasiaa on nyt saatavissa myös punaisena ja vihreänä. Tyyppi Snro Nimike Pakkauskoot AP9V Jakorasia, pinnallinen, 86 x 86 mm, vihreä 5/50 AP9R Jakorasia, pinnallinen, 86 x 86 mm, punainen 5/50 AP9M Jakorasia, pinnallinen, 86 x 86 mm, musta 5/50 AP Jakorasia, pinnallinen, 86 x 86 mm, valkoinen 5/50 Värillisillä ProDuct-pistorasioilla ja AP9-jakorasioilla voidaan ohjeistaa pistorasioiden käyttöä eri tarkoituksiin ja selkeyttää asennusta esimerkiksi sairaaloissa. ABB Tuoteuutuudet 2013 WAIM55/

24 Asennustarvikkeet Kojerasiat AU5.32 ja AU3.24 Kojerasiat AU5.32 on korkea kojerasia, jonka korkeus on riittävä siihen, että putkitus saadaan elementtitehtailla ja paikallavalussa raudoituksen yläpuolelle ilman hankalia lisätyövaiheita. AU3.24 on kojerasia AU3.2, johon on valmiiksi kiinnitetty 13 mm:n korotusrengas. Rasian sivuilla on 5 kpl nysäaihioita, joista kaksi on samalla sivulla vierekkäin. Pohjaan voidaan liittää kaksi pohjanysää. Kojerasia AU3.24 on tarkoitettu seiniin, joiden levyn paksuus on mm. Jakorasia AU8.73 Valikoimassamme on irto- ja kiintonysärasiat eri asennustilanteita varten. Kaikissa jakorasioissamme on ruuvitulpat M4-ruuvien lisäksi myös 3,5 mm yleisruuveille. Korkea jakorasia AU8.73 on erityisesti elementtitehtaiden ja paikallavalutyömaiden tarpeisiin tehty rasia. Rasian koko korkeus on 73 mm ja korkeus nysästä rasian reunaan on 47 mm. Näin rasian korkeus on riittävä siihen, että putkitus saadaan raudoituksen yläpuolelle ilman hankalia ja aikaa vieviä lisätyövaiheita. 24 WAIM55/ ABB Tuoteuutuudet 2013

25 AS12.4 vedonpoistajanysä AS12.4 uudella vedonpoistajanysällä enemmän mahdollisuuksia putkettomaan asennukseen. Vedonpoistajaa AS12.4 käytetään putkettomassa uppoasennuksessa MMJ -kaapelien, max. 5 x 2,5mm², kiinnittämiseen koje- tai jakorasioiden nysiin. Vedonpoistajanysä voidaan asentaa lukituskynnellisiin kiinto- / irtonysiin koje- ja jakorasioissa. Lisäksi nysää voidaan käyttää lukituskynnellisissä M20:n jatkomuhveissa, siirryttäessä putkellisesta putkettomaan asennukseen. Tyyppi Snro Nimike Pakkauskoot AS Vedonpoistajanysä 50/250 ABB Tuoteuutuudet 2013 WAIM55/

26 Kotimaiset mittauskeskukset Ennen omakotitalon perustustöiden aloittamista rakentajan on päätettävä rakennusaikaisesta sähköistyksestä.työmaakeskuksen vuokraus on mahdollista, mutta miksi ihmeessä, kun on olemassa Näpsä? NäpsäSmart -mittauskeskusta voidaan hyödyntää jo työmaan aikana Se sisältää rakennusaikaista käyttöä varten valmiiksi asennettuna kaksi vikavirtasuojattua maadoitettua pistorasiaa sekä yhden voimapistorasian. Ulos asennettavasta ylijännitesuojalla varustetusta NäpsäSmart-mittauskeskuksesta hoidetaan vaivattomasti myös lisärakennusten ja ulkoalueiden sähköistykset. Sama NäpsäSmart-mittauskeskus toimii myöhemmin valmiin talon pääkeskuksena NäpsäSmart-mittakeskus 26 WAIM55/ ABB Tuoteuutuudet 2013

27 Snro Tyyppi Kuvaus 1-Tariffi mittauskeskukset M2T09UR-L8 "1-T mittauskeskus 25A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." M5T09UR-L8 "1-T mittauskeskus 50A, 400x800x170mm, pinta/uppoasennukseen.vvsk suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." M5T09URJ-L8 "1-T mittauskeskus 50A, 400x1600x170mm, pinta/uppoasennukseen. Kiinteä jalusta. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Kaukoluenta malli, Värisävy vaalean harmaa, RAL7035." 1-Tariffi mittauskeskukset ylijännitesuojilla M5T09UR-LO M5T09URJ-LO8 "1-T mittauskeskus 50A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Ylijännitesuojat asennettuna. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." "1-T mittauskeskus 50A, 400x1600x170mm, pinta/uppoasennukseen. Kiinteä jalusta. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Ylijännitesuojat asennettuna. Kaukoluenta malli, Värisävy vaalean harmaa, RAL7035." 2-Tariffi mittauskeskukset YM5T09UR-L8 "2-T mittauskeskus 50A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." YM5T09URJ-L YM8K09UR-L8 "2-T mittauskeskus 50A, 400x1600x170mm, pinta/uppoasennukseen. Kiinteä jalusta. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." "2-T mittauskeskus 80A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." 2-Tariffi mittauskeskukset ylijännitesuojilla YM5T09UR-LO YM5T09URJ-LO YM8K09UR-LO8 "2-T mittauskeskus 50A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Ylijännitesuojat asennettuna.kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." "2-T mittauskeskus 50A, 400x1600x170mm, pinta/uppoasennukseen. Kiinteä jalusta. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Ylijännitesuojat asennettuna. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." "2-T mittauskeskus 80A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. Ylijännitesuojat asennettuna. Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." 2-Tariffi mittauskeskukset varavoiman syötöllä YM5T09UR-GL8 "2-T mittauskeskus varavoima 50A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. 32A Kojevastake irrallisena mukana, Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." YM5T09UR-GLO8 "2-T mittauskeskus varavoima 50A, 400x800x170mm, pinta/uppoasennukseen. VVSK suojatut pistorasiat: 2x116 ja 1x316, pistorasioille omat johdonsuojakatkaisijat. 32A Kojevastake irrallisena mukana, Ylijännitesuojat asennettuna, Kaukoluenta malli. Värisävy vaalean harmaa, RAL7035." Lisävarusteet ZX8 Maatuki ZYJ8U Jalusta 400mm leveä ZY34 Pylväskiinnityspakkaus ALZR0001 Lukko riippulukkovääntimellä ABB Tuoteuutuudet 2013 WAIM55/

28 Pienjännitetuotteet S200S-sarjan jousiliitännäiset johdinsuojakatkaisijat System pro M compact -johdonsuojakatkaisijasarja on täydentynyt jousiliittimin varustetuin johdonsuojakatkaisijoin. Esteettömän näkyvyyden ansiosta asentajaystävällinen, helppo ja nopea työkaluvapaa kytkentä. Tyyppi Snro Pakkauskoot S201S-B /10 S201S-B /10 S201S-B /10 S201S-C /10 S201S-C /10 S201S-C /10 S203S-B S203S-B S203S-B S203S-C S203S-C S203S-C Valikoima: B- ja C-käyrä (IEC/EN ) 6,10 ja 16A 1- ja 3- napaiset Jousiliitin on kuorman puolella. EQ-sarjan kwh-mittarit DIN -kiskoon asennettava C11 kwh-mittari on suunniteltu DIN-yksivaihemittaukseen. Se on todella pienikokoinen ja laajan ympäristön lämpötila-alueen ansiosta mittari soveltuu monenlaisiin käyttötarkoituksiin mm. ryhmäkeskuksiin ja laitteisiin, joissa halutaan seurata yksittäisiä kuormia esim. ilmalämpöpumppu. Tekniset tiedot V AC, yhden moduulin levyinen - IEC hyväksyntä Tyyppi Snro Kuvaus Pakkaus C Suoraliintäntäinen 1-vaiheinen kwh-mittari pulssilähdöllä tai hälytyksellä 1 28 WAIM55/ ABB Tuoteuutuudet 2013

29 2 OVR T2 OVR T2 OVR T2 OVR T2 OVR T2 OVR T2 OVR T2 OVR T2 OVR OVR-sarjan salama- ja ylijännitesuojat System pro M compact -sarjasta löytyy mittaus- ja ryhmäkeskuksiin soveltuvat mallit. T1+T2 ( = tyyppi 1+2, B+C ) yhdistelmäsuoja, jota käytetään mittauskeskuksissa, jos jakelumuuntajan ja mittauskeskuksen välissä on ilmajohtoa. T2 ( = tyyppi 2, C ) ylijännitesuoja, jota käytetään ryhmäkeskuksissa. Mittauskeskuksissa tätä suojaa voidaan käyttää, jos jakelumuuntajan ja keskuksen välissä ei käytetä ilmajohtoa. Tyyppi Snro Kuvaus Pakkauskoot OVRT Yhdistelmäsuoja, tyyppi 1+2, Iimp 15KA, Ifi 7KA Uc 255V, Up 1,5KV, 1P TNS- ja TNC verkko 1 OVRT240275P Keskisuoja, tyyppi 2, Imax 40KA, Uc 275V, Up 1,4KV, 1P tai N. ( pistokemalli ) 1 OVRT23L40275P Keskisuoja, tyyppi 2, Imax 40KA, Uc 275V, Up 1,4KV, 3P+PEN, TNC verkko. ( pistokemalli ) 1 OVRT24L40275P Keskisuoja, tyyppi 2, Imax 40KA, Uc 275V, Up 1,4KV, 3P+N+PE, TNS verkko ( pistokemalli ) 1 E933/125 3 x OVR T Ref.: 2CTB815101R8900 TY-RAP-sarjan metallikieliset johdinsiteet ABB on aloittanut Suomessa Thomas & Betts johdinsiteiden myynnin. Thomas & Betts on nykyisin osa ABB konsernia ja sen tuotteet täydentävät hyvin ennestäänkin laajaa tuotevalikoimaamme. Päätuotteina ovat Ty-Rap sarjan premiun-luokan johdinsiteet, joissa on rosterilukko. Sarjasta sisäkäyttöön soveltuvia ovat luonnonvalkoiset ja paremmin ulkokäyttöön mustat UV-kestoiset tuotteet. Varastovalikoima käsittää useita eri pituisia ja levyisiä johdinsiteitä. Vakiovärien lisäksi on saatavilla tilauksesta kaikkiaan 10 eri väriä. Lisäksi myynnissä on kokonaan muovinen Ty-Fast sarja. ABB:n johdinsiteitä on saatavilla eri kokoisina pakkauksina. Tukkujen keskusvarastoon ja suurkäyttäjille on 500 ja 1000 kpl pakkauskoot. Noutomyymälöihin ja vähittäismyyntiin soveltuu paremmin 50 ja 100 kpl pussit, jotka voidaan kätevästi avata ja sulkea. Myöhemmin tuotteisto täydentyy mm. kokonaan metallisilla ja muilla vaativaan erikoiskäyttöön tarkoitetuilla malleilla. ABB Tuoteuutuudet 2013 WAIM55/

30

31

32 Ota yhteyttä ABB Oy PORVOO PL Porvoo Puhelin HELSINKI PL Helsinki Puhelin VAASA PL Vaasa Puhelin WAIM55/052013/ProImage/Hämeen Kirjapaino Oy/5000
