GSM-puhelimella ohjattavat Celotron -järjestelmät. Et tarvitse kiinteää puhelinlinjaa, toimii kuten GSM-matkapuhelin!

Transkriptio

1 GSM-puhelimella ohjattavat Celotron -järjestelmät Et tarvitse kiinteää puhelinlinjaa, toimii kuten GSM-matkapuhelin! 1

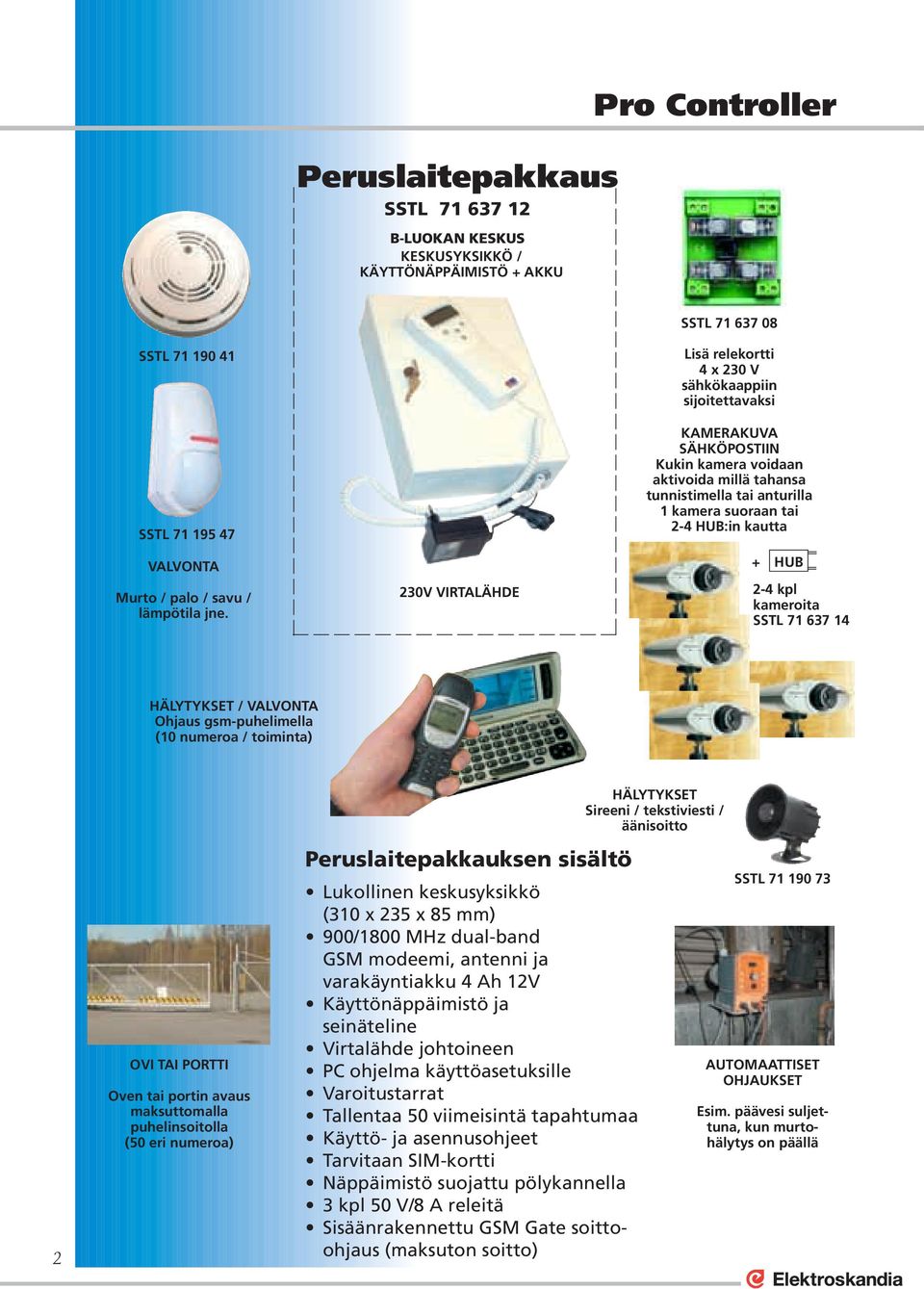

2 Peruslaitepakkaus SSTL B-LUOKAN KESKUS KESKUSYKSIKKÖ / KÄYTTÖNÄPPÄIMISTÖ + AKKU Pro Controller SSTL SSTL SSTL VALVONTA Murto / palo / savu / lämpötila jne. 230V VIRTALÄHDE Lisä relekortti 4 x 230 V sähkökaappiin sijoitettavaksi KAMERAKUVA SÄHKÖPOSTIIN Kukin kamera voidaan aktivoida millä tahansa tunnistimella tai anturilla 1 kamera suoraan tai 2-4 HUB:in kautta + HUB 2-4 kpl kameroita SSTL HÄLYTYKSET / VALVONTA Ohjaus gsm-puhelimella (10 numeroa / toiminta) 2 OVI TAI PORTTI Oven tai portin avaus maksuttomalla puhelinsoitolla (50 eri numeroa) Peruslaitepakkauksen sisältö Lukollinen keskusyksikkö (310 x 235 x 85 mm) 900/1800 MHz dual-band GSM modeemi, antenni ja varakäyntiakku 4 Ah 12V Käyttönäppäimistö ja seinäteline Virtalähde johtoineen PC ohjelma käyttöasetuksille Varoitustarrat Tallentaa 50 viimeisintä tapahtumaa Käyttö- ja asennusohjeet Tarvitaan SIM-kortti Näppäimistö suojattu pölykannella 3 kpl 50 V/8 A releitä Sisäänrakennettu GSM Gate soittoohjaus (maksuton soitto) HÄLYTYKSET Sireeni / tekstiviesti / äänisoitto SSTL AUTOMAATTISET OHJAUKSET Esim. päävesi suljettuna, kun murtohälytys on päällä

3 Valvonnat Murto, palo, lämpötila Käyttöjännite hälytys Kosteusanturi, kaasuanturi jne. Pro Controller SSTL NTC-Lämpötila-anturi, 4 m SSTL Jokaisella silmukalla voidaan mitata: (15 silmukkaa) jännite 0-20V (Ain 1-15) pulssi (Ain 1-15) virta 0-20mA (Ain 1-15) lämpötila (Ain 1-13) resistanssi (Ain 1-13) avautuva kärki (Ain 1-13) sulkeutuva kärki (Ain 10-15) vastussilmukka (Ain 10-15) Hälytykset Tekstiviesti / äänisoitto kamerakuva / sireeni Hälytystieto 10 eri puhelinnumeroon Etäohjaus matkapuhelimella tai käsipäätteellä Kamerakuva sähköpostiin Profiilit Useita päälle/pois toimintoja samanaikaisesti Esim. murtohälytys päälle, ilmastointi pois, valot päälle jne. yhdellä käskyllä 8 vapaasti ohjelmoitavaa / nimettävää profiilia Profiileja ohjataan joko käsipäätteellä, GSM-puhelimen tekstiviestinä tai WAP:in kautta Ohjelmointi ja käyttöasetukset käsipäätteellä tai mukana seuraavalla pc-ohjelmalla. 3

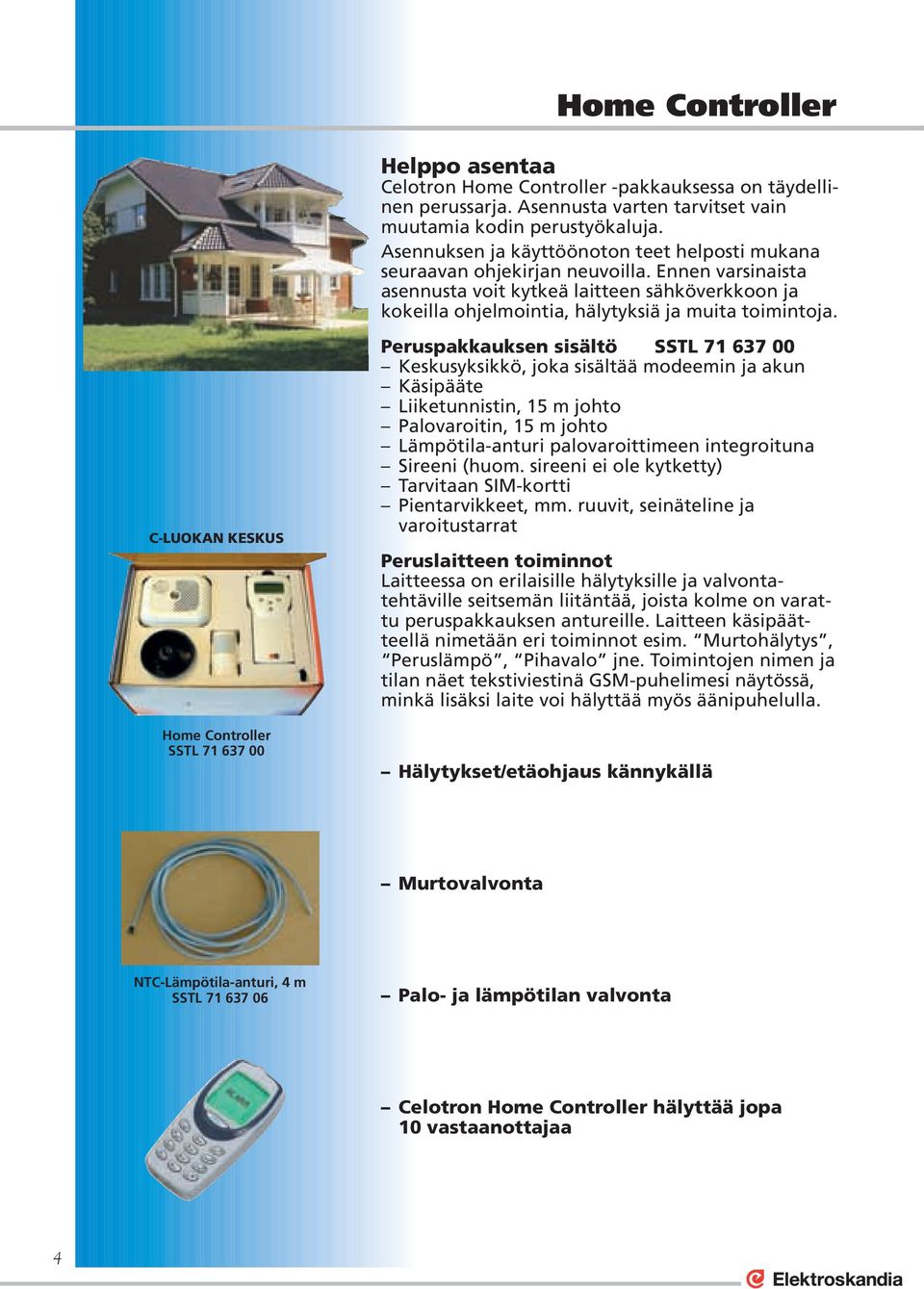

4 Home Controller Helppo asentaa Celotron Home Controller -pakkauksessa on täydellinen perussarja. Asennusta varten tarvitset vain muutamia kodin perustyökaluja. Asennuksen ja käyttöönoton teet helposti mukana seuraavan ohjekirjan neuvoilla. Ennen varsinaista asennusta voit kytkeä laitteen sähköverkkoon ja kokeilla ohjelmointia, hälytyksiä ja muita toimintoja. C-LUOKAN KESKUS Home Controller SSTL Peruspakkauksen sisältö SSTL Keskusyksikkö, joka sisältää modeemin ja akun Käsipääte Liiketunnistin, 15 m johto Palovaroitin, 15 m johto Lämpötila-anturi palovaroittimeen integroituna Sireeni (huom. sireeni ei ole kytketty) Tarvitaan SIM-kortti Pientarvikkeet, mm. ruuvit, seinäteline ja varoitustarrat Peruslaitteen toiminnot Laitteessa on erilaisille hälytyksille ja valvontatehtäville seitsemän liitäntää, joista kolme on varattu peruspakkauksen antureille. Laitteen käsipäätteellä nimetään eri toiminnot esim. Murtohälytys, Peruslämpö, Pihavalo jne. Toimintojen nimen ja tilan näet tekstiviestinä GSM-puhelimesi näytössä, minkä lisäksi laite voi hälyttää myös äänipuhelulla. Hälytykset/etäohjaus kännykällä Murtovalvonta NTC-Lämpötila-anturi, 4 m SSTL Palo- ja lämpötilan valvonta Celotron Home Controller hälyttää jopa 10 vastaanottajaa 4

5 Home Controller Esimerkkejä lisälaitteista Kosteusanturi SSTL Kaasuhälytin SSTL SSTL Häkävaroitin LCD-näyttö, muistitoiminto ja testauspainike. Käyttäessäsi häkävaroitinta tarvitset myös jännitteenalenninadapterin. Muut laitteet Jokaisella Home Controllerin vapaalla liitännällä voidaan mitata: Jännite 0-20V Jännite 0-5V Virta 0-20mA Lämpötila Resistanssi Avautuva kärki Sulkeutuva käri Vastussilmukka (esim. liiketunnistimet) NTC-Lämpötila-anturi, 4 m SSTL SSTL Palovaroitin SSTL Toimintojen laajennukset Releet Home Controller sisältää 4 kpl 230V sekä 4 kpl 50V releitä, joiden avulla voit etäohjata kodin eri sähkölaitteita GSM-puhelimella. Liiketunnistimien sarjaankytkentä Peruslaitteen liitäntään voi suositusten mukaan kytkeä kaksi liiketunnistinta sarjaan. Palovaroitin Palovaroittimia voidaan vastaavasti kytkeä jopa 10 kpl sarjaan. HUOM! Celotron Home Controlleriin soveltuu ainoastaan tämä palovaroitin! Liiketunnistimien rinnankytkentä Vapaana oleviin neljään liitäntään voidaan kytkeä esim. liiketunnistimia, jolloin ne ovat erikseen nimettävissä. Kun saat hälytyksen, viesti voi olla esim. Murto-talli, Murto-varasto jne. 5

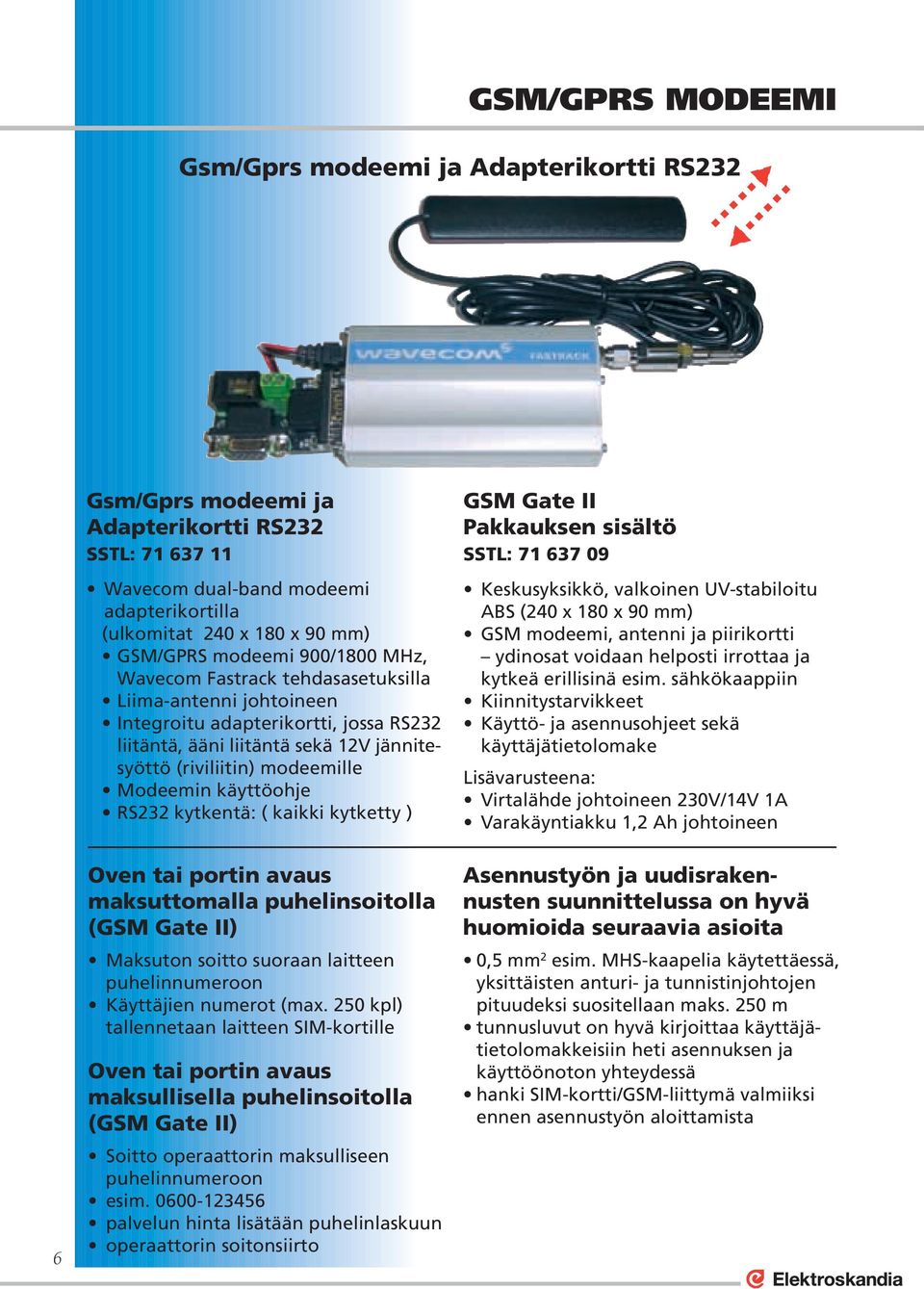

6 GSM/GPRS MODEEMI Gsm/Gprs modeemi ja Adapterikortti RS232 6 Gsm/Gprs modeemi ja Adapterikortti RS232 SSTL: Wavecom dual-band modeemi adapterikortilla (ulkomitat 240 x 180 x 90 mm) GSM/GPRS modeemi 900/1800 MHz, Wavecom Fastrack tehdasasetuksilla Liima-antenni johtoineen Integroitu adapterikortti, jossa RS232 liitäntä, ääni liitäntä sekä 12V jännitesyöttö (riviliitin) modeemille Modeemin käyttöohje RS232 kytkentä: ( kaikki kytketty ) Oven tai portin avaus maksuttomalla puhelinsoitolla (GSM Gate II) Maksuton soitto suoraan laitteen puhelinnumeroon Käyttäjien numerot (max. 250 kpl) tallennetaan laitteen SIM-kortille Oven tai portin avaus maksullisella puhelinsoitolla (GSM Gate II) Soitto operaattorin maksulliseen puhelinnumeroon esim palvelun hinta lisätään puhelinlaskuun operaattorin soitonsiirto GSM Gate II Pakkauksen sisältö SSTL: Keskusyksikkö, valkoinen UV-stabiloitu ABS (240 x 180 x 90 mm) GSM modeemi, antenni ja piirikortti ydinosat voidaan helposti irrottaa ja kytkeä erillisinä esim. sähkökaappiin Kiinnitystarvikkeet Käyttö- ja asennusohjeet sekä käyttäjätietolomake Lisävarusteena: Virtalähde johtoineen 230V/14V 1A Varakäyntiakku 1,2 Ah johtoineen Asennustyön ja uudisrakennusten suunnittelussa on hyvä huomioida seuraavia asioita 0,5 mm 2 esim. MHS-kaapelia käytettäessä, yksittäisten anturi- ja tunnistinjohtojen pituudeksi suositellaan maks. 250 m tunnusluvut on hyvä kirjoittaa käyttäjätietolomakkeisiin heti asennuksen ja käyttöönoton yhteydessä hanki SIM-kortti/GSM-liittymä valmiiksi ennen asennustyön aloittamista

7 GSM Gate II Celotron GSM Gate järjestelmä on kytketty lentokonehalliin - liukuoven aukaisu maksuttomalla soitolla Palohälytys Liitäntä sireenille - paikallinen hälytys Hälytyksen siirto palohälyttimien keskuksesta Valvonnat/silmukat 4 kpl mittaustapa valittavissa - vastussilmukka poistumisviiveellä (voidaan kytkeä myös avainkytkimeen) - vastussilmukka - avautuva ja sulkeutuva kärki - lämpötila C ja jännite 0...5V (hälytysrajalla) - hälytykset ja etäohjaus, neljä eri puhelinnumeroa Liukuoven avaus maksuttomalla soitolla - käyttäjiä n. 20 eri henkilöä Releohjaukset 4 kpl - 4 kpl 50V releitä - etäohjaus, neljä eri puhelinnumeroa Oven tai portin avaus maksuttomalla soitolla - 3 kpl 50V releitä - maks. 250 numeroa SIM-kortista riippuen - numeroiden syöttä suoraan SIMkortille tai etänä Master numerosta Kaikki ohjaukset ja valvonnat kännykällä Palohälytys ohjataan lisäksi suoraan hälytyskeskukseen ja lentokentän palokuntaan 7 Etäpäivitys ja -ohjaus master-numerosta 1 kpl - numeroiden syöttö, poisto ja listaus - numeroiden tarkastus (onko numero listalla?) - numeroluettelon resetointi - laitteen päälle/pois kytkentä - valvontojen ja ohjausreleiden nimeäminen - tekstiviestien ketjutusmahdollisuus ja tilakyselyt - hälytykset ja ohjaukset (4 eri onumeroa) tekstiviesteinä

8 Pro Controller Celotron Pro Controller järjestelmä on kytketty kesähuvilaan, joka sijaitsee saaressa. Murto- ja palohälytys Uimaveden lämpötila Saunan lämpötila - sauna valmis ilmoitus Sireeni - paikallinen hälytys Kamerakuva kännykkään Suunnistusvalon (veneliikenne pimeään aikaan) kytkeminen maksuttomalla soitolla Kamerakuva kännykkään - kaikki ohjaukset ja valvonnat kännykällä Celotron Pro Controller järjestelmä on kytketty omakotitaloon - pihaportin aukaisu maksuttomalla soitolla Murto- ja palohälytys Sireeni - paikallinen hälytys Sisälämpötilan valvontahälytysraja 16ºC Saunan lämpötila - sauna valmis ilmoitus Ulkoportin avaus maksuttomalla soitolla Kaikki ohjaukset ja valvonnat kännykällä 8

9 Tärkeää tietoa GSM liittymästä / SIM-kortista Kaikkiin Celotron tuotteisiin tulee asentaa toiminnassa oleva SIM-kortti/liittymä. 900/1800 MHz GSM-liittymän ja SIM-kortin voit hankkia miltä tahansa GSM-operaattorilta. Liittymässä tulee olla laitekohtaisesti huomioituna seuraavat asiat: Celotron Home Controller, Celotron GSM Gate ja Celotron Pro Controller - liittymä on 900/1800 MHz - PIN koodin kysely on kytketty matkapuhelimella pois päältä - laitteista on sähköt pois päältä, kun SIM-kortti asennetaan GSM-modeemiin Mikäli Celotron Pro Controller laitteistoon on kytketty kamera/kameroita, on kuvanvälityksen osalta vielä huomioitava seuraavat asetukset: Celotron Pro Controller Esim. 9.6 Sähköpostiosoite oma@posti.fi Osoite, johon kuvat lähetetään 9.7 Sähköpostipalvelin mail.abc.fi Operaattorin antama palvelin 9.8 Puhlinnumero (Internet yht.) Operaattorin soittosarja palvelimelle 9.9 Käyttäjätunnus (Internet yht.) abc.abc Operaattorin antama käyttäjätunnus 9.10 Salasana (Internet yht.) DEFdef Operaattorin antama salasana Huom! Liittymässä on oltava GSM data käytössä (varmistettava liittymää hankittaessa) Mobiili yhteys etäpostilokeroon Esim. Puh.nro/soittosarja Internet yhteyttä varten Soittosarja Internet yhteyttä varten Salasana (Internet) hij.hij Oma salasana Internet palvelimelle Käyttäjätunnus (Internet) KLMklm Oma käyttäjätunnus Internet palvelimelle Etäpostilokeron web-osoite mail.tuleva.fi ja Tulevan ja lähtevän postin mail.lähtevä.fi palvelinosoitteet Oma sähköpostiosoite oma@posti.fi Salasana ( ) vxyz Oma salasana postipalvelimelle Käyttäjätunnus ( ) GSMabc Oma käyttäjätunnus postipalvelimelle Kuvien lukeminen kiinteän sähköspostin kautta tapahtuu vakioasetuksilla. Kuva välittyy jpg-muodossa sähköpostin liitetiedostossa. 9

10 Celotron ohjaus- ja valvontalaitteet toimitetaan kytkentävalmiina. Tarvitset ainoastaan SIM-kortin/GSM-liittymän. Edullinen vaihtoehto on esim. Control/Data -liittymä. Pyydä lisätietoja GSMoperaattoriltasi. Elektroskandia Oy myyntikonttorit: Forssa Kutomokuja 2 C Forssa puh fax Helsinki Robert Huberin tie 3 B Noutopiste: Robert Huberin tie Vantaa puh fax Helsinki / Konala Päiväläisentie Helsinki puh fax Helsinki / Pasila Kellosilta Helsinki puh fax Hyvinkää / Myynti Metsäkaari Hyvinkää puh fax Hämeenlinna Puusepänkatu Hämeenlinna puh fax Imatra Muovikuja Imatra puh fax Joensuu Pamilonkatu Joensuu puh fax Jyväskylä Seppäläntie Jyväskylä puh fax Kokkola Terminaalikatu Kokkola puh fax Kotka Takojantie Kotka puh fax Kouvola Prikaatintie Kouvola puh fax Kuopio Tasavallankatu Kuopio puh fax Kuusamo Oravantie Kuusamo puh fax Lahti Voimakatu Lahti puh fax Lappeenranta Mäntysuonkatu Lappeenranta puh fax Mikkeli Sammonkatu Mikkeli puh fax Oulu Jääsalontie Oulu puh fax Pori Hevoshaankatu 9 B Pori puh fax Raahe Antinkatu Raahe puh fax Rauma Metallitie Rauma puh fax Rovaniemi Teollisuustie Rovaniemi puh fax Salo Salitunkatu Salo puh fax Seinäjoki Mestarintie Seinäjoki puh fax Tampere Sammon Valtatie Tampere puh fax Turku Louhimontie Raisio puh fax Vaasa Virtaviiva 9 E Vaasa puh fax Varkaus Relanderinkatu Varkaus puh fax Tämän esitteen SSTL-numero: Palvelunumero, klo , Pääkonttori Elektroskandia Oy Varastokatu 9 / PL Hyvinkää Puh Fax T-Print Ky, Hyvinkää, 10000
