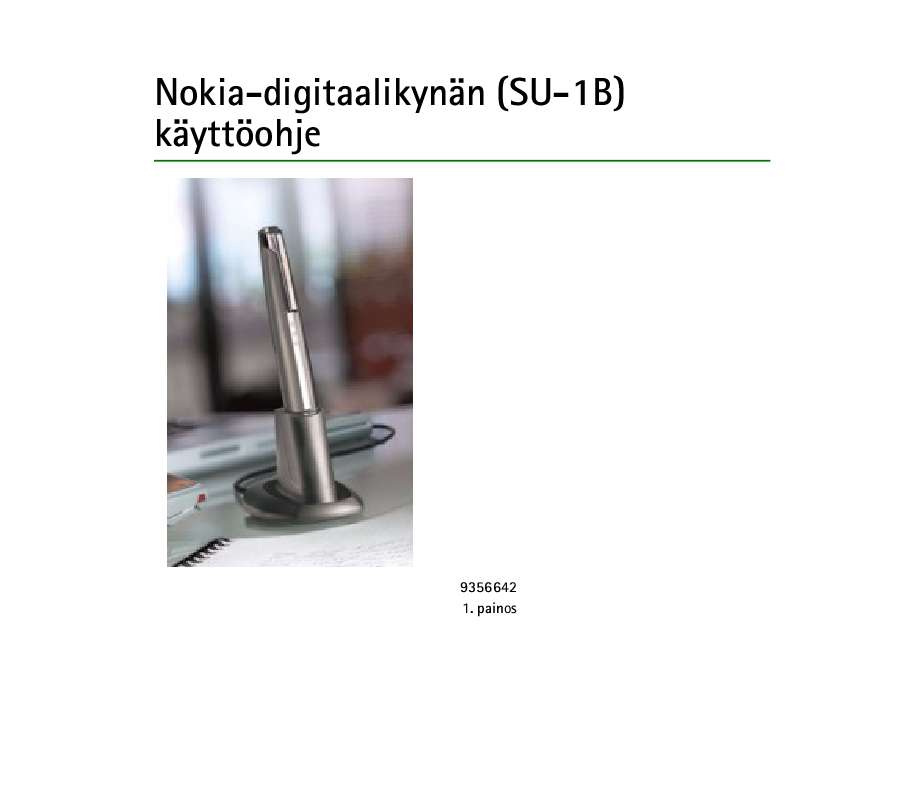

Käyttöoppaasi. NOKIA SU-1B

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle NOKIA SU-1B. Löydät kysymyksiisi vastaukset NOKIA SU-1B käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje NOKIA SU-1B Käyttöohjeet NOKIA SU-1B Käyttäjän opas NOKIA SU-1B Omistajan käsikirja NOKIA SU-1B Käyttöopas NOKIA SU-1B Käyttöoppaasi. NOKIA SU-1B

2 Käsikirjan tiivistelmä oikeudet pidätetään. on Nokia Oyj:n rekisteröity tavaramerkki. Bluetooth on Bluetooth SIG, Inc:n rekisteröity tavaramerkki. kehittää tuotteitaan jatkuvasti ja pidättää siksi oikeuden tehdä muutoksia ja parannuksia mihin tahansa tässä asiakirjassa mainittuun tuotteeseen ilman ennakkoilmoitusta. Nokia ei vastaa välittömistä tai välillisistä vahingoista, mukaan lukien tietojen tai tulojen menetys. Tämän asiakirjan sisältö tarjotaan "sellaisenaan". Sen tarkkuudesta, luotettavuudesta tai sisällöstä ei anneta mitään suoraa tai epäsuoraa takuuta eikä nimenomaisesti taata sen markkinoitavuutta tai sopivuutta tiettyyn tarkoitukseen, ellei pakottavalla lainsäädännöllä ole toisin määrätty. Nokia varaa itselleen oikeuden muuttaa tätä asiakirjaa tai poistaa sen jakelusta milloin tahansa ilman erillistä ilmoitusta. Tuotteiden saatavuus voi vaihdella alueittain. Saat lisätietoja lähimmältä Nokiajälleenmyyjältä. Joissakin maissa voi olla Bluetooth-laitteiden käyttöä koskevia rajoituksia. Tarkista asia paikallisilta viranomaisilta. Sisältö 1. Johdanto...5 Langaton Bluetooth-tekniikka Näin pääset alkuun.7 Akun lataaminen...

3 ... 8 Laturit ja akut Pariliitoksen muodostaminen Nokia-digitaalikynän kanssa Kynän pariliitoksen muodostaminen puhelimesta Pariliitoksen muodostamisen käynnistäminen kynästä..

4 11 3. Nokia-digitaalikynän käyttäminen yhteensopivan matkapuhelimen kanssa.12 Virran kytkeminen tai katkaiseminen Nokia-digitaalikynän merkkivalot.12 Kirjoittaminen ja piirtäminen kynällä Lehtiöiden käyttäminen.

5 ...14 Piirtoasetusten käyttäminen Multimediaviestien luominen ja niiden lähettäminen puhelimeen Nokia-digitaalikynän käyttäminen tietokoneen kanssa. 17 PC-sovelluksen asentaminen...17 Muistiinpanojen lähettäminen ja tallentaminen tietokoneeseen.

6 .18 Nokia-digitaalikynän palauttaminen alkutilaan Osittainen palauttaminen alkutilaan 19 Täydellinen palauttaminen alkutilaan...20 Mustesäiliön vaihtaminen kynään Copyright 2003 Nokia. All rights reserved Tietoja akusta...

7 ...23 Lataaminen ja purkaminen..23 HUOLTO-OHJEITA Copyright 2003 Nokia. All rights reserved Johdanto Nokia-digitaalikynällä voit luoda värikkäitä ja henkilökohtaisia multimediaviestejä (MMS-viestejä). Voit piirtää kuvan tai kirjoittaa runon ja lähettää sen yhteensopivaan puhelimeen, joka tukee langatonta Bluetoothtekniikkaa. Voit tarkastella kuvaa puhelimessasi tai lähettää sen multimediaviestinä toiseen yhteensopivaan puhelimeen tai sähköpostiosoitteeseen. Nokia-digitaalikynällä voit myös tehdä muistiinpanoja ja tallentaa ne tietokoneeseen. Nokiadigitaalikynän muistiin mahtuu jopa 100 A5-sivua. Voit lähettää ne kaikki tietokoneeseen asettamalla kynän tietokoneen USB-liitäntään kytkettyyn pöytätelineeseen. Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää Nokia-digitaalikynää. Tutustu puhelimen käyttöohjeen sisältämiin tärkeisiin turvallisuus- ja huoltoohjeisiin. Puhelimen käyttöohjeessa on myös tietoja puhelimen ominaisuuksista. Langaton Bluetooth-tekniikka Nokia-digitaalikynä on suunniteltu käytettäväksi erityisesti langatonta Bluetooth-tekniikkaa tukevien Nokia-puhelimien ja Object Push-, puhelinverkko-, Generic Object Exchange- ja Serial Port -profiilien kanssa (profiililla tarkoitetaan Bluetooth-komentoja, joiden avulla puhelin ohjaa digitaalikynää). Langattoman Bluetooth-tekniikan avulla voidaan yhteensopivia laitteita liittää muihin Bluetooth-laitteisiin ilman kaapeleita. Bluetooth-yhteys ei edellytä, että Copyright 2003 Nokia. All rights reserved. 5 puhelin ja Nokia-digitaalikynä ovat näköyhteydessä toisiinsa. Riittää, että laitteet ovat enintään 10 metrin etäisyydellä toistaan. Laitteiden välistä yhteyttä voivat kuitenkin häiritä esteet, kuten seinät, tai muut elektroniset laitteet. Nokia-digitaalikynä on yhteensopiva Bluetooth-standardin 1.1 kanssa ja täyttää sen ehdot. Nokia-digitaalikynän ja muiden langatonta Bluetooth-tekniikkaa käyttävien laitteiden yhteentoimivuutta ei taata, vaan se on laitekohtaista. Lisätietoja Nokia-digitaalikynän ja muiden langatonta Bluetooth-tekniikkaa käyttävien laitteiden yhteentoimivuudesta saat tuotteen myyjältä. Copyright 2003 Nokia. All rights reserved Näin pääset alkuun Huomautus: Langattomien laitteiden käyttöä saatetaan rajoittaa joissakin tilanteissa. Noudata kaikkia langattomiin laitteisiin liittyviä rajoituksia, varoituksia ja ohjeita. Nokia-digitaalikynän tärkeimmät osat on esitetty kuvassa 1. Huomaa, että toiminnot ja jotkin ominaisuudet ovat verkkokohtaisia. 1- Mustesäiliö 2- Palautusaukko 3- Mustesäiliön irrotustyökalu 4- Korkki 5- Virran merkkivalo 6- Datatilan merkkivalo 7- Akun varauksen merkkivalo 8 - Laturin liitin Copyright 2003 Nokia. All rights reserved. 7 Seuraavat toimet on tehtävä ennen Nokiadigitaalikynän käytön aloittamista: Lataa akku.

8 Liitä yhteensopiva puhelin pariksi kynän kanssa, lisätietoja on kohdassa Pariliitoksen muodostaminen Nokia-digitaalikynän kanssa sivulla 9. Pariliitoksen muodostaminen puhelimen ja Nokia-digitaalikynän välille edellyttää Bluetooth-salasanan antamista. Bluetooth-salasana on myyntipakkauksessa. Säilytä kortti varmassa tallessa. Jotta voisit käyttää Nokia-digitaalikynää tietokoneen kanssa, asenna tietokoneeseen myyntipakkauksessa olevalla CD-ROM-levyllä toimitettu PC-sovellus. Lisätietoja on kohdassa Nokia-digitaalikynän käyttäminen tietokoneen kanssa sivulla 17. Akun lataaminen Lataa kynä jommallakummalla seuraavista tavoista: Kytke laturi pistorasiaan ja liitä se sitten kynässä olevaan laturin liittimeen. Katso kuva 2 (1). Kytke laturi pistorasiaan, liitä se pöytätelineeseen ja aseta sitten kynä telineeseen. Akun merkkivalo vilkkuu kynässä lataamisen aikana. Akun lataaminen täyteen kestää enintään 2 tuntia sen mukaan, mikä laturi on käytössä. Käyttöoppaasi. NOKIA SU-1B

9 Huomaa, että akku pitää ladata täyteen, ennen kuin kynää voi käyttää. Copyright 2003 Nokia. All rights reserved. 8 Laturit ja akut Tarkista laturin mallinumero ennen sen käyttöä tämän laitteen kanssa. Nokia-digitaalikynä on tarkoitettu käytettäväksi vain seuraavien laturien kanssa: ACP-8, ACP-12 ja LCH-12. Varoitus: Käytä vain sellaisia latureita, jotka Nokia on hyväksynyt käytettäväksi tämän lisävarusteen kanssa. Muuntyyppisten tuotteiden käyttö voi mitätöidä lisävarustetta koskevan hyväksynnän tai takuun ja saattaa olla vaarallista. Tietoja hyväksyttyjen laturien saatavuudesta saat tuotteen myyjältä. Kun irrotat lisävarusteen virtajohdon, ota kiinni ja vedä pistokkeesta, älä johdosta. Pariliitoksen muodostaminen Nokia-digitaalikynän kanssa Kynän ja yhteensopivan puhelimen välille pitää muodostaa pariliitos, ennen kuin nämä laitteet voivat viestiä keskenään. Voit käynnistää pariliitoksen muodostamisen joko puhelimesta tai kynästä. Kynä voi olla liitetty pariksi kerrallaan vain yhden puhelimen kanssa. Jos haluat käyttää kynää jonkin muun puhelimen kanssa, se pitää liittää pariksi kyseisen puhelimen kanssa. Huomautus: Älä osoita infrapunasädettä kenenkään silmään äläkä anna sen häiritä muita infrapunalaitteita. Copyright 2003 Nokia. All rights reserved. 9 Kynän pariliitoksen muodostaminen puhelimesta 1. Irrota kynän korkki ja varmista, että sekä kynään että yhteensopivaan puhelimeen on kytketty virta. Muodosta Bluetoothyhteys 5 minuutin kuluessa. 2. Aktivoi Bluetooth-yhteys puhelimesta. Lisätietoja on puhelimen käyttöohjeissa. 3. Aseta puhelin etsimään Bluetooth-laitteita puhelimen käyttöohjeiden mukaisesti. Puhelin etsii kaikki noin 10 metrin päässä olevat Bluetooth-laitteet ja näyttää ne luettelossa. 4. Valitse luettelosta Nokia-digitaalikynä ja anna myyntipakkauksessa toimitettu Bluetooth-salasana. Kun olet antanut oikean salasanan, kynä värisee kolme kertaa. Tämä merkitsee, että pariliitoksen muodostaminen on onnistunut ja että kynä on käyttövalmis. Copyright 2003 Nokia. All rights reserved. 10 Pariliitoksen muodostamisen käynnistäminen kynästä 1. Aktivoi Bluetooth-yhteys puhelimesta. Lisätietoja on puhelimen käyttöohjeissa. 2. Valitse kynällä pariliitoksen muodostamisruutu. (Pariliitoksen muodostamisruutu on lehtiön lopussa). -me;itä valtuutetuilta Nokia-jälleenmyyjiltä. Voit myös tulostaa tavalliselle paperille erityisen PDF-tiedoston (CD-levyllä), joka sisältää digitaalipaperikuvioinnin, ja käyttää tulostetta digitaalipaperina. Lehtiöiden käyttäminen Myyntipakkaus sisältää kahdenlaista lehtiöpaperia: pienen MMS-lehtiön (B7-koko) ja suuren lehtiön on lueteltu lehtiön takakannen vahvistaa valinnan @@@@3. Kirjoita viesti tai piirrä kuva. Lähetä kuva puhelimeen välittää multimediaviestin toiseen puhelimeen tai sähköpostiosoitteeseen. Voit myös tallentaa sen puhelimeen. Yksityiskohtaisia lisätietoja multimediaviesteistä on puhelimen käyttöohjeissa. Copyright 2003 Nokia. All rights reserved Nokia-digitaalikynän käyttäminen tietokoneen kanssa PC-sovelluksen asentaminen Kynän käyttäminen tietokoneen kanssa edellyttää CD-levyllä toimitetun PC-sovelluksen asentamista tietokoneeseen. 1. Aseta CDlevy tietokoneen CD-asemaan ja noudata näyttöön tulevia ohjeita. 2. Kytke pöytäteline tietokoneen USB-liitäntään. Jos haluat ladata kynää pöytätelineessä, liitä se sitten laturin avulla pistorasiaan. Katso kuva 2 (2). 3. Irrota korkki kynästä ja aseta kynä pöytätelineeseen. Tietokone tunnistaa uuden laitteen ja lataa tarvittavat ohjaimet automaattisesti. Nyt tietokone on valmis vastaanottamaan muistiinpanoja kynästä ja tallentamaan niitä. Copyright 2003 Nokia. All rights reserved. 17 Muistiinpanojen lähettäminen ja tallentaminen tietokoneeseen Voit lähettää muistiinpanoja tietokoneeseen ja tallentaa niitä käyttämällä suurempaa lehtiötä. Muistiinpanon lähettäminen ja tallentaminen tietokoneeseen: 1. Kirjoita viesti tai piirrä kuva. 2. Voit luoda sivun sisällöstä sähköpostiviestin luonnoksen valitsemalla lehtiöstä ensin PC-ruudun ja sitten sekä asettamalla kynän pöytätelineeseen. Voit lähettää muistiinpanon myös sellaisenaan tietokoneeseesi asettamalla kynän pöytätelineeseen. 3. PC-sovellus sisältää ohjetiedoston. Voit tarkastella ohjetta napsauttamalla kynäkuvaketta ja valitsemalla valikosta Help-vaihtoehdon. Muistiinpanojen tarkasteleminen tietokoneessa: 1. Kirjoita muistiinpano tai piirrä kuva suurempaan lehtiöön. 2. Aseta kynä pöytätelineeseen. Muistiinpanot siirtyvät ja tallentuvat automaattisesti tietokoneeseen. 3. Voit tarkastella ja muokata muistiinpanoja sekä järjestää niitä uudelleen käynnistämällä tietokoneessa Digital Note Viewer -sovelluksen. 4. Valitse tietokoneessa Start (Käynnistä), valitse Programs (Ohjelmat), valitse Nokia Digital Pen (Nokia-digitaalikynä) ja valitse sitten Digital Note Viewer (Digitaalisen muistion tarkastelu). Copyright 2003 Nokia. All rights reserved. 18 Nokia-digitaalikynän palauttaminen alkutilaan Osittainen palauttaminen alkutilaan Osittainen palauttaminen voi olla tarpeen silloin, kun kynä jumiutuu, mutta haluat säilyttää kynän muistiin tallennetut tiedot. Voit palauttaa kynän alkutilaan työntämällä suoristetun paperiliittimen palautusaukkoon. Kynä käynnistyy uudelleen, ja voit jatkaa sen käyttämistä normaalisti. Älä pidä kynän kärkeä mitään pintaa vasten, koska tällöin kaikki tiedot häviävät kynän muistista. Katso kuva 4 (1). Copyright 2003 Nokia. All rights reserved. 19 Täydellinen palauttaminen alkutilaan Käytä täydellistä palautusta, jos haluat antaa kynän jollekin muulle henkilölle tai muuten haluat varmistaa, ettei se sisällä mitään omia tietojasi. Käyttöoppaasi. NOKIA SU-1B

10 Powered by TCPDF ( Täydellinen palautus poistaa kaikki mukautetut asetukset ja palauttaa käyttöön kaikkien asetusten oletusarvot, pariliitostiedot mukaan lukien. Katso kuva 4 (2). 1. Irrota korkki kynästä. 2. Työnnä palautusaukkoon suoristettu paperiliitin ja paina samalla kynän kärkeä pöytää vasten. Kynän kolme merkkivaloa vilkkuvat samanaikaisesti, kun kynä palautuu alkutilaan. Kynä värisee, kun palautus on valmis. 3. Poista paperiliitin ja aseta korkki paikalleen. Copyright 2003 Nokia. All rights reserved. 20 Mustesäiliön vaihtaminen kynään Mustesäiliön vaihtaminen kynän korkissa olevan työkalun avulla (katso kuva 5): 1. Aseta kynän kärki korkissa olevaan reikään (1 ja 2). Copyright 2003 Nokia. All rights reserved Kallista korkkia hieman ja poista mustesäiliö vetämällä korkkia poispäin. Hävitä mustesäiliö asianmukaisesti (3). 3. Aseta varovasti uusi mustesäiliö kynään painamalla se pohjaan saakka (4). Voit hankkia vaihtomustesäiliöitä paikallisista toimistotarvikeliikkeistä. Käytä vain ISO DOC -määritysten mukaisia mustesäiliöitä. Huomautus: Varmista, että asetat uuden mustesäiliön oikeaan reikään. Copyright 2003 Nokia. All rights reserved Tietoja akusta Lataaminen ja purkaminen Laite saa virtansa uudelleenladattavasta akusta. Huomaa, että uuden akun täysi suorituskyky saavutetaan vasta kahden tai kolmen täydellisen latauksen ja purkautumisen jälkeen. Akku voidaan ladata ja purkaa satoja kertoja, mutta lopulta se kuluu loppuun. Kun käyttöaika on huomattavasti tavallista lyhyempi, on aika hankkia uusi akku. Irrota laturi, kun sitä ei käytetä. Älä jätä akkua laturiin kytketyksi viikkoa pitemmäksi aikaa, koska ylilataaminen voi lyhentää akun jättäminen kuumaan tai kylmään paikkaan, esimerkiksi suljettuun autoon kesäkuumalla tai pakkasella, vähentää akun tehoa ja käyttöikää. Pyri aina pitämään akku +15 C:n ja +25 C:n välisessä lämpötilassa. Digitaalikynä, jossa on kuuma tai kylmä akku, ei ehkä tilapäisesti toimi huolimatta siitä, että akku on täyteen ladattu. Akkujen toimintakyky on erityisen alhainen reilusti alle 0 C:n lämpötiloissa. Copyright 2003 Nokia. All rights reserved. 23 HUOLTO-OHJEITA Laite on korkeatasoinen laatutuote ja sitä tulisi käsitellä huolellisesti. Seuraavat ohjeet auttavat sinua täyttämään takuuehdot ja pitämään tuotteen kunnossa vuosia. Pidä laite ja sen kaikki osat ja lisävarusteet poissa pienten lasten ulottuvilta. Pidä laite kuivana. Sade, kosteus ja nesteet voivat sisältää mineraaleja, jotka syövyttävät elektronisia piirejä. Älä käytä tai säilytä laitetta pölyisissä tai likaisissa paikoissa, koska sen liikkuvat osat voivat vaurioitua. Älä säilytä laitetta kuumassa paikassa. Korkeat lämpötilat voivat lyhentää elektronisten laitteiden ikää, vahingoittaa akkuja ja taivuttaa tai sulattaa tiettyjä muoveja. Älä säilytä laitetta kylmässä paikassa. Kun se lämpenee (normaaliin lämpötilaan), sen sisälle voi muodostua kosteutta, joka saattaa vahingoittaa elektronisia piirilevyjä. Älä yritä avata laitetta. Asiantuntematon käsittely voi vahingoittaa sitä. Älä pudota, kolhi tai ravista laitetta. Kovakourainen käsittely voi vahingoittaa sisällä olevia piirilevyjä. Älä käytä vahvoja kemikaaleja, liuottimia tai puhdistusaineita laitteen puhdistukseen. Älä maalaa laitetta. Maali voi tukkia sen liikkuvat osat ja estää sitä toimimasta kunnolla. Käytä vain laitteen omaa antennia tai hyväksyttyä vaihtoantennia. Hyväksymättömät antennit, muutokset tai liitännät saattavat vahingoittaa puhelinta ja voivat olla radiolaitteita koskevien määräysten vastaisia. Kaikki edellä esitetyt ohjeet koskevat laitetta, akkua, laturia ja lisävarusteita. Jos jokin niistä ei toimi oikein, vie se lähimpään valtuutettuun huoltoliikkeeseen. Sieltä saat lisäopastusta ja tarpeen vaatiessa huollon. Copyright 2003 Nokia. All rights reserved. 24. Käyttöoppaasi. NOKIA SU-1B
